1 Viega Smartpress Varmuudella pienemmät painehäviöt

2 2 Viega Smartpress Viega Smartpress VALLANKUMOUKSELLISET monikerrosputket Monikerrosputkijärjestelmät kuuluvat jo vuosia asennustekniikkaan. Olipa kyse joustavasta ja nopeasti työstettävästä putkesta rullalta kerrokseen tai suurista mitoista nousu- ja jakeluputkissa käytettäväksi käyttömahdollisuuksia on lukemattomasti. Läpivirtausominaisuuksiltaan muoviputkijärjestelmät eivät kuitenkaan ole tähän asti yltäneet samalle tasolle metallisten järjestelmien kanssa. Tämä muuttuu kuitenkin nyt.

3 Viega Smartpress 3 Status Quo Muoviputkijärjestelmät vakuuttavat suurella joustavuudellaan, mutta niiden työstössä on kuitenkin muutamia miinuspuolia. Putket on yleensä ensin kalibroitava tai viistotettava, jotta tiivisteen vauriot ehkäistäisiin ennalta. Lisäksi valtavat halkaisijan supistumat ja terävät reunat liittimen sisällä lisäävät painehäviötä entisestään ja johtavat pakosti suurempaan putkikokoon. Tästä johtuvat pidemmät poisto- ja seisontaajat lisäävät puolestaan saastumisriskiä. Metallisten putkijärjestelmien läpivirtausominaisuudet ovat useimmiten paremmat, mutta niiden puutteellisen joustavuuden vuoksi ne eivät aina vakuuta tasossa. Innovaatio Viega Smartpress myötä Viega esittelee todellisen innovaation, joka yhdistää kummankin maailman parhaat puolet. Se on markkinoiden ensimmäinen järjestelmä, joka yhdistää muoviputkijärjestelmän taloudellisuuden ja joustavuuden metallisen putkijärjestelmän virtausta edistäviin ominaisuuksiin. Ruostumattomasta teräksestä ja punametallista valmistetut läpivirtausoptimoidut liittimet ovat hygieenisesti moitteettomia, eikä niissä tarvita lainkaan O-tiivistettä. Näin vältetään suuret painehäviöt ja ylisuuri mitoitus sekä putken kalibrointi ovat menneisyyttä. Tämä mahdollistaa nopean, varman ja mukavan asennuksen parhailla virtaus ominaisuuksilla.

4 4 Viega Smartpress Viega Smartpress -liittimet Varmuudella PIENEMPIIN PAINEHÄVIÖIHIN Viega Smartpress on seuraava suuri askel juomavesijärjestelmissä. Viega Smartpress -liitin yhdistää vuosia kerätyn tietotaidon, hyväksi todetun tekniikan ja laadukkaat, korroosionkestävät ja pitkäaikaiset materiaalit yhteen liittimeen. Tuloksena on innovatiivinen puristusliitinjärjestelmä, joka mahdollistaa nopean työstön ja minimaalisten painehäviöiden yhdistelmän avulla varman käyttövesi- ja lämmitysjärjestelmien asennuksen.

5 Viega Smartpress 5 Turvallinen asennus ilman tiivistettä Missään kokojen mm:n Viega Smartpress -liittimissä ei tarvita tiivistettä. Selkeä etu asennuksessa. Näin myös hankala kalibrointi jää pois (kuva 1). Myös tiivisteen vaurioituminen vahingossa, suurempi alttius lialle sekä supistunut sisähalkaisija ovat haittapuolia, jotka jäävät pois yhdessä tiivisteen kanssa. Näin asennus sujuu nopeasti ja on pysyvästi varma. Luonnollisesti myös Viega Smartpress -liittimissä on patentoitu SC-Contur (kuva 3), joka tuo vahingossa puristamatta jääneet liitokset näkyviin heti ja luotettavasti. Aikaa vievä kalibrointi jää pois: katkaise, liitä, purista ja valmista. erittäin vähäinen äärimmäinen painehäviö 1 Optimaaliset virtausominaisuudet Kaikkien Viega Smartpress -liittimien koossa mm läpivirtaus on optimoitu. Suuret halkaisijan supistukset integroiduilla tiivisteillä varustettujen tukiholkkien vuoksi sekä sisägeometrian terävät reunat ovat näin historiaa (kuva 2). Näin voidaan optimoida jo asennusta suunniteltaessa ja säästää silkkaa käteistä, koska pienempien kokojen materiaalintarve on myös vähäisempää. Lisäksi solakan mitoituksen ansiosta voidaan taata lyhyet poistoajat ja enemmän varantoa kulutushuippujen aikana. Zeeta = 2,7 Virtausnopeus = 2 m/s Painehäviö = 54 mbar Virtausnopeus [m/s] Zeeta = 17 Virtausnopeus = 2 m/s Painehäviö = 340 mbar Hyväksi todettu Viega laatu: Kaikki liittimet on optimoitu parhaita virtausominaisuuksia varten. 2 Kaksoishanakulma rengas- ja rivijohtojen asennukseen. Paras varmuus: SC-Contur näyttää luotettavasti vahingossa puristamatta jääneet liittimet. 3

6 6 Viega Smartpress Viega Smartpress -putki Säilyttää muotonsa eikä taitu Viega Smartpress -putki vakuuttaa parhaalla muodonpitävyydellään ja tarjoaa samalla suurta joustavuutta. Pienet, korkeintaan 32 mm:n koot voidaan jopa taivuttaa ongelmitta käsin ja sovittaa optimaalisesti yksilöllisiin asennusolosuhteisiin. Viega Smartpress -putkia on saatavana mm koossa. Parhaan laadun takaamiseksi valmistamme sekä kaikki järjestelmäkomponentit että myös Viega Smartpress -putket itse ja ne täyttävät luonnollisesti kaikki normien vaatimukset ja niillä on kaikki vaadittavat sertifioinnit. Paras vakaus Viega Smartpress -monikerrosputket koostuvat PE-Xc-Inlinerista, alumiinikerroksesta ja PE-Xc-ulkovaipasta. Optimaalisesti toisiinsa sovitettujen, laadukkaasta muovista ja valikoiduista alumiiniseoksista valmistettujen materiaalikerrosten ansiosta se tarjoaa erinomaisen työstön vähäisellä palautumiskäyttäytymisellä, minimaalisilla taivutussäteillä ja valtavalla taipumiskestävyydellä. PE-Xc-Inliner Alumiinikerros Viega Smartpressin putkirakenne. PE-Xc-ulkovaippa 100 % happitiivis Päittäin hitsattu alumiinikerros toimii diffuusiosulkuna ja estää näin hapen pääsyn putken seinämän läpi aineeseen. Näin kaikki Viega Smartpress -monikerrosputket soveltuvat lämmityslaitteissa käytettäväksi. Erityinen joustavuus Hyvän taipuvuutensa ansiosta Viega Smartpress -putkia voidaan käyttää joustavasti ja ne ovat edukseen etenkin ahtaissa paikoissa: esimerkiksi asennuskuiluissa tai seinäasennuksissa. Koska taivutussäde on vain 2 x ulkohalkaisija, säästytään monilta muoto-osilta. Taivutustyökalun avulla voidaan luoda helposti täydellisiä taivutuksia.

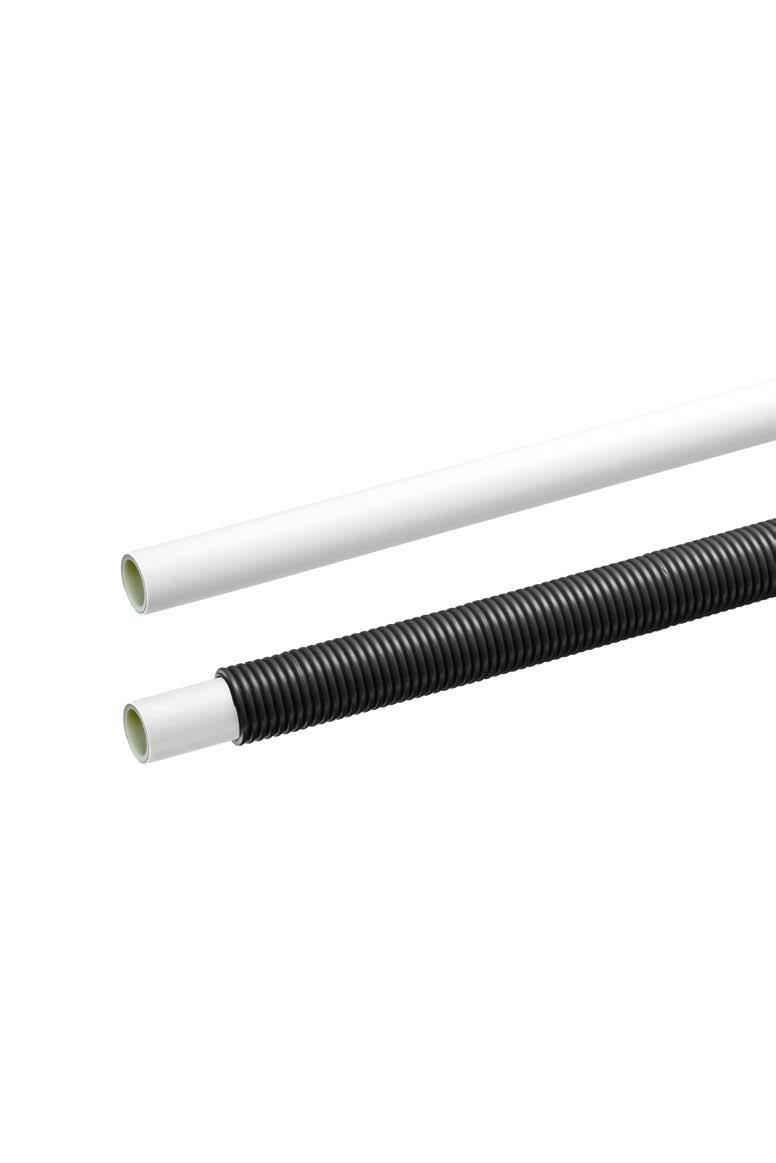

7 Viega Smartpress 7 Erityisesti ahtaissa ja mutkikkaissa asennuskuiluissa erittäin joustava, taivutusta kestävä Viega Smartpress -putki on todella edukseen. Loppuun asti harkittua yhteensopivuutta Viega Smartpress -putkien lisäksi voidaan uusia Viega Smartpress -liittimiä käyttää myös jo markkinoilla olemassa olevien Pexfit Pro- ja Pexfit Fosta -putkien kanssa. Näin voidaan olemassa olevia järjestelmiä korjata tai laajentaa ilman ylimääräisiä siirtymäosia. Paljas mm Suojaputki musta mm syitä viega Smartpressi puolesta virtausoptimoitu sisägeometria mahdollistaa pienemmän mitoituksen kalibrointi jää pois jopa 30 % ajansäästöä liitostekniikka ilman tiivistettä käyrät, liittimet ja T-kappaleet ruostumatonta terästä, kierreliittimet punametallia yksi ainoa liitin käyttövesi- ja lämmitysjärjestelmiin korroosionkestävä liitin mm:n mitoissa yhteensopiva Viega Pexfit Pro- ja Viega Pexfit Fosta -järjestelmien putkien kanssa hyvät taivutusominaisuudet ja suuri taivutuskestävyys puristus mahdollista myös Viega Smartpress -puristusrenkailla Suojaputki sininen/ punainen mm 6 mm:n täyseristys mm 9 mm:n täyseristys 25 mm

8 8 Viega Smartpress Viega Smartpress juomavesijärjestelmässä ehdotonta juomavesihygieniaa Täydellisellä valikoimallaan Viega Smartpress tarjoaa aina sopivan ratkaisun kaikkien rakennustyömaalla esiintyvien tilanteiden lisäksi myös juomavesijärjestelmän erilaisiin vaatimuksiin. Silloin on ihan sama, onko suunnitelmissa moderni rengas- tai rivijohtoasennus, klassinen T-kappale- tai jakotukkiasennus. Luonnollisesti myös Viega Smartpress täyttää juomavesilaadun säilyttämisestä annetut tiukat vaatimukset ja lakisääteiset määräykset.

9 Viega Smartpress Kaksoishanakulma Liitäntä, T-kappale T-kappale 6717 Tekniikan taso: T-kappaleasennus Yleisin asennustapa juomavesijärjestelmissä on edelleenkin T-kappaleasennus (kuva 1), jossa jokainen ottokohta liitetään pistojohdon avulla. Tällöin pistojohdot tulisi pitää juomaveden laadun ylläpitämiseksi aina mahdollisimman lyhyinä. Asennusta varten käytettävissä on kattava valikoima T-kappaleita hygieenisesti moitteettomasta ruostumattomasta teräksestä sekä hanakulmat ja liitoskulmat hyväksi todetusta Viega punametallista. Kaikissa Viega Smartpress -puristusliittimissä on patentoitu SC-Contur, joka näyttää vahingossa puristamatta jääneet liitokset tiiviystarkastuksessa. Juomavesijärjestelmän tulevaisuus: Rengas- ja rivijohdot Rivi- (kuva 2 3) ja rengasjohdot (kuva 4) tarjoavat jatkuvan vedenvaihdon juomavesijärjestelmässä. Näin voidaan patoutumis- ja saastumisriski pitää alhaisena hygieenisesti erittäin herkkien rakennusten, kuten sairaaloiden ja hoitolaitosten, lisäksi myös normaaleissa asuinrakennuksissa ottamalla vettä ainoastaan yhdestä ottokohdasta. Riviasennus soveltuu sekä kylmälle että myös lämpimälle vedelle ja se huolehtii veden täydellisestä vaihdosta rivin päähän liitettyä kuluttajaa käytettäessä. Ihannetapauksessa se on eniten käytetty ottopiste. Jos eniten käytetty kuluttaja ei sijaitse tilan päässä, se voidaan kuitenkin liittää viimeiseksi hyvin harkitulla liitännällä (kuva 3). Virtausoptimoidut Viega Smartpress -liittimet ja kaksoishanakulmat mitoissa mm mahdollistavat tällöin asennuksen laajan kantaman. Rengasasennus soveltuu taas hydraulisten ominaisuuksien vuoksi erityisesti kylmälle vedelle. Käytetystä kuluttajasta riippumatta johdon tilavuus vaihtuu aina kokonaan (kuva 4). Samanaikaisesti minimoidaan lisäksi painehäviöt, tilavuusvirtauksen jaon ja sen yhteydessä tapahtuvan virtausnopeuksien laskemisen avulla.

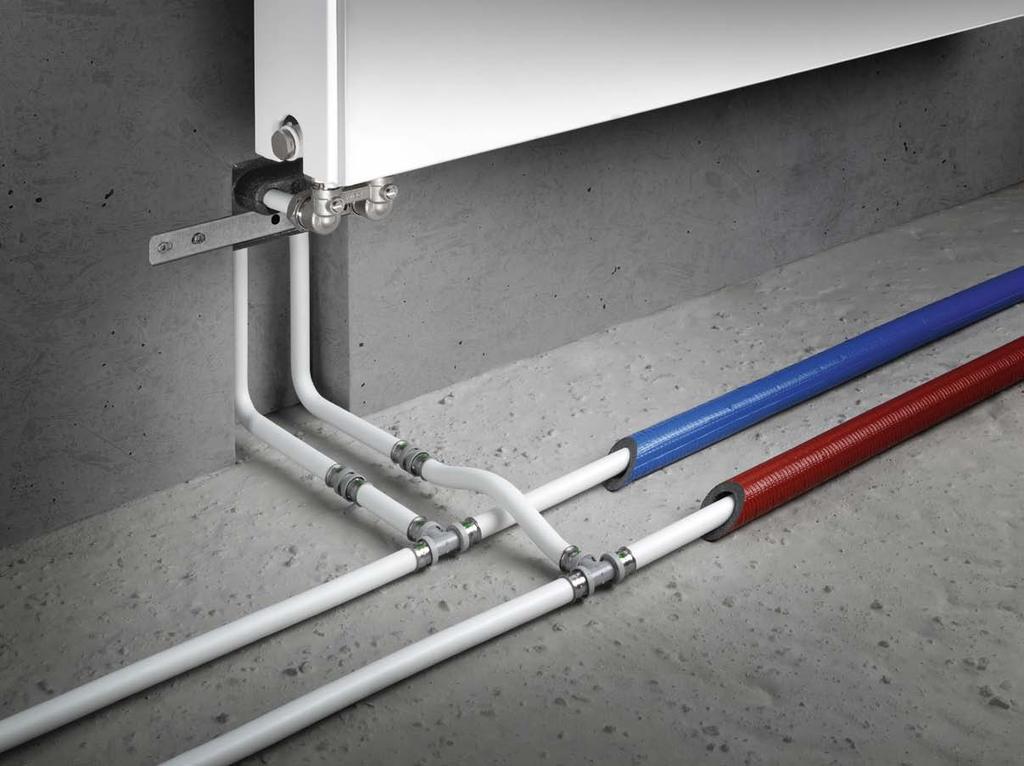

10 10 Viega Smartpress PPSU-liittimet Yhdistävät taloudellisuuden maksimaaliseen varmuuteen Viega tarjoaa Viega Smartpress -valikoiman täydennykseksi lisäksi PPSU-liittimiä. Kokojen 16, 20 ja 25 mm:n käyrissä, T-kappaleissa, jakotukeissa ja liittimissä on laadukkaasta PPSU:sta valmistettu perusyksikkö ja muoviliittimelle tyypillinen sisägeometria ja ne soveltuvat erityisesti lämmitysjärjestelmille. SC-Conturilla, ilman tiivistettä PPSU-liittimet valmistetaan kestävästä ja hygieenisestä muovista. Yhdessä hyväksi todetun Viega SC-Conturin kanssa käytettynä on juomavesi- ja lämmitysjärjestelmien paras mahdollinen turvallisuus taattu. Esiasennetut ruostumattomasta teräksestä valmistetut puristusholkit varmistavat tasaisen ja vääntymättömän puristuksen putkeen ja tiivisteetön tiivistemuoto 100-prosenttisen tiiviistä liitoksesta. Myös PPSU-liittimillä monimutkainen kalibrointi jää pois. Edullista jokaisessa liitoksessa PPSU:sta valmistetun rakenteen ansiosta PPSU-liittimet ovat optimaalinen täydennys. Erityisesti lämmitysjärjestelmissä, alhaisilla virtausnopeuksilla, PPSU-liittimet koossa mm ovat taloudellinen vaihtoehto. Käyrä T-kappale 4718 Liitin 4715 Jakotukki 4733 PPSU parasta turvallisuutta Materiaalina PPSU ei tarjoa pelkkiä taloudellisia etuja vaan se vakuuttaa myös lukemattomilla erityisillä ominaisuuksilla: Korroosionkestävä muovi tarjoaa suuren lämpökestävyyden laajalla lämpötila-alueella -100 C +180 C, joka ylittää laajasti kaikki esim. lämmityssovelluksissa voimassa olevat rajat. Tämän lisäksi sen äärimmäinen kestävyys ja vakaus takaa, että se kestää ongelmitta päivittäisen rakennustyömaakäytön. Myös tästä syystä PPSU on todettu lämmityssovelluksen lisäksi hyväksi myös monilla muilla, vaativilla käyttöalueilla, kuten ilmailussa tai lääkinnällisissä laitteissa.

11 Viega Smartpress 11 Viega Pressgun Liittää sekunneissa, pitää kestävästi Viega Pressgun 5 ja Viega Pressgun Picco mahdollistavat mukavan ja turvallisen asennuksen vaativimmissa olosuhteissa. TÜV-sertifiointinsa ja pitkien huoltoväliensä ansiosta Viega Pressgun lukeutuvat Euroopan luotettavimpiin, taloudellisimpiin ja menestyksekkäimpiin puristustyökaluihin. Viega Smartpressille voidaan yksinkertaisesti käyttää hyväksi todettuja Viega Pexfitin ja Pexfit Pron puristusleukoja. Yhteiset ominaisuudet yksikäsikäyttö ergonomisen pistoolimuodon ja vähäisen painon ansiosta verkkokäyttö tai 18 V/2,0 Ah:n litiumioniakku 180 käännettävä puristuspää ja puristusrenkaat niveltoiminnolla LED-lamppu helppoihin puristuksiin vaikeissa valaistusolosuhteissa TÜV-tarkastettu turvallisuustekniikka: laukaisuviive, pulttivarmistus, huoltonäyttö ja turvalukitus maksimaalisen puristusten määrän saavuttamisen jälkeen Viega Pressgun 5 -sarjalaukku, mukana tarvikkeet (saatavana myös Pressgun Picco -sarja-laukkuna). Eroavaisuudet Pressgun 5 metallisille puristusliittimille kokoina mm ja muoviputkijärjestelmien puristusliittimille kokoina mm Pressgun Picco metallisille puristusliittimille kokoina mm ja muoviputkijärjestelmien puristusliittimille kokoina mm Käsipuristustyökalu Viega käsipuristustyökalu Pieniin asennuksiin tai korjauksiin Viega tarjoaa käsipuristustyökaluja, jotka mahdollistavat kokojen 16, 20 ja 25 mm Viega Smartpress -liitinten puristamisen. Voimantarve minimoidaan monivaiheisen telkimekanismin avulla ja virhepuristukset ehkäistään sisältyvän pakkopuristuksen ansiosta. Ahtaissa kuiluissa tai seinämässä Viega tarjoaa nivelvetoleukojen ja puristusrenkaiden yhdistelmän avulla ratkaisun, joka mahdollistaa turvallisen ja nopean puristuksen joka tilanteessa.
