4 Sisältö 6Megapress järjestelmä: Säästää asennusaikaa, palkkakustannuksia ja huomattavasti hitsaustöitä. 8Asennus: Nopeaa, siistiä, varmaa ja täysin ilman hitsausta. 10 SC-Contur: Megapress huolehtii teräsputkien tiiviistä käytöstä. Varmuudella. 12 Lämmitys- ja jäähdytyslaitteistot: Megapress jättää mustan teräksen kylmäksi. Mutta lämmittää lämmitys- ja jäähdytyslaitteistojen asentajia. 14 Monipuolisuus: Kaikkeen, jossa esiintyy painetta. Myös teollisuus- ja erikoiskäyttöön. 16 Puristusliitos: Suora liitos vain kahdessa minuutissa. 18 Puristustyökalut: Liittää sekunneissa, pitää kestävästi. 20 Putket. 22 Valikoima.

5

6 Viega Megapress Säästää asennusaikaa, palkkakustannuksia ja HUOMATTAVAN MÄÄRÄN hitsaustöitä. Paksu- tai ohutseinämäiset, maalatut tai sinkityt, pinnoitetut tai mustat teräsputkia voidaan käyttää monipuolisesti, ne ovat pitkäikäisiä ja erityisen kestäviä. Viega tuo markkinoille uuden Megapress-järjestelmänsä myötä jälleen kerran todellisen innovaation, joka tekee teräsputkista lämmitys-, jäähdytys- tai teollisuuslaitteistorakentamisessa nyt myös taloudellisesti kiinnostavia.

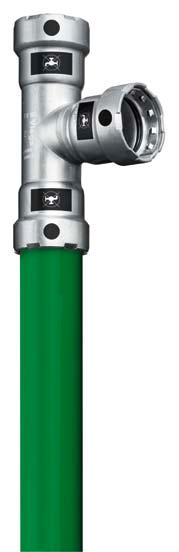

7 Viega Megapress 7 Viega Megapress on puristustekniikka, jolla voidaan puristaa jopa paksuseinämäisiä teräsputkia. Teräsmateriaalista sinkki-nikkelipinnoituksella valmistetut putken ympärille muotoillut liittimet takaavat tällöin parhaan laadun, kestävyyden ja siten luonnollisesti myös pitkäikäisyyden. Standardien DIN EN ISO 6708 ja DIN EN 10220/ mukaiset teräsputket kooltaan ½" 2" voidaan liittää Viega Megapress liittimillä varmasti ja luotettavasti. Vaihtoehdoton vaihtoehto Tavanomaisiin liitosmenetelmiin verrattuna Viega Megapress on selkeässä etuasemassa. Kylmä puristustekniikka on hitsaukseen, tai kierteyttämiseen verrattuna yksinkertaisesti nopeampi, varmempi ja taloudellisempi. Viegapuristustyökalut huolehtivat pysyvästi varmoista liitoksista. Sovellukset Lämmitys/jäähdytys Paineilma/tekniset kaasut (esim. typpi) Sprinklerit/palosammutuslaitteisto (märkä/kuiva) Laivanrakennus Teollisuus Soveltuvuus/ Hyväksyntä TÜV TÜV VdS, FM GL, LR, DNV, ABS TÜV Läpäisee kaiken Viega Megapressi liittää sekä paksuseinämäiset teräsputket kierreputkilaatuisena että myös vesiputkilaatuisena. Tämän mahdollistaa putken halkaisijaan tapahtuva toleranssisovitus. Liittimet on suunniteltu erityisesti erilaisten seinämänpaksuuksien työstöön ja ne tarjoavat näin parhaan mahdollisen joustavuuden. Megapress-seinämäpaksuudet ja halkaisijat standardin DIN EN 10220/10255 mukaisesti Olivatpa putket saumattomia, hitsattuja, sinkittyjä, teollisesti maalattuja, epoksihartsipinnoitettuja tai mustia: Viega Megapress liittää mitä erilaisimmilla pinnoilla varustettuja putkia. Pysyvästi ja varmasti ½" 2"!

8 1 Viega Megapress Nopeaa, siistiä, varmaa ja täysin ilman hitsausta. Mustilla teräsputkilla on tähän asti tarvittu lähes aina yhtä: Hitsaustyötä. Viega Megapressin myötä puristustekniikka tulee nyt myös teräsputkiasennukseen ja tuo tullessaan heti useita etuja.

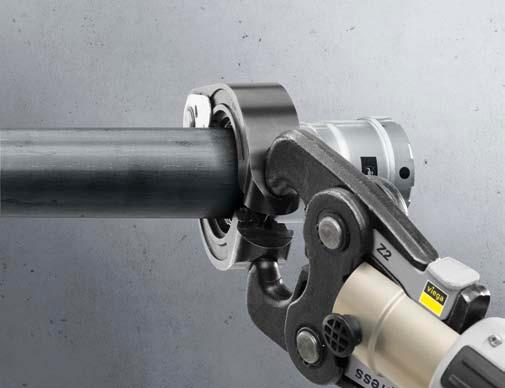

9 Viega Megapress 9 Hitsaus on mennyttä aikaa Myönnettäköön, ettei teräsputkien hitsaus ole mikään huono liitosmahdollisuus. Itse asennus on kuitenkin kaikkea muuta kuin yksinkertaista. Suuri ajallinen vaiva, jatkuva tulipalon vaara ja suuri ruumiillinen rasitus tekevät hitsauksesta houkuttelemattoman. On liikutettava raskaita kaasupulloja ja hitsauslaitteita rankkaa hommaa, etenkin jos putkea on hitsattava useiden metrien korkeudessa (kuva 2). Vaikeapääsyisissä tai monimutkaisissa paikoissa auttaa useimmiten vain hankala peilihitsaus, jotta liitoskohtaan päästäisiin edes käsiksi. Valmis jopa 60 % nopeammin Teräsputkien liittäminen Viega Megapressillä on helppoa (kuva 1) ja valmista muutamassa työvaiheessa. Teräsputki on ainoastaan katkaistava, siitä on poistettava jäysteet ja se on puhdistettava ja Megapress-liittimen pistosyvyys on merkittävä putken päähän. Lopuksi liitin asetetaan putkelle, puristusrengas tai puristusleuka paikoilleen ja koko liitos liitetään Viega Pressgun avulla (kuva 3 5). Nyt on enää poistettava turvalipuke puristusliittimestä merkiksi siitä, että puristus on jo suoritettu tässä kohdassa. Asennuksessa on merkityksetöntä, mitä teräsputken seinämäpaksuutta liitetään, kunhan putket vastaavat standardia DIN EN ISO 6708 tai DIN EN 10220/ Teräsputki katkaistaan ja puhdistetaan. Sitten pistosyvyys mitataan ja merkitään. Lopuksi Viega Megapress -liittimet asennetaan putkelle merkintään asti Jäljelle jää varma ja takuulla tiivis liitos, jota voidaan heti kuormittaa. Jäähdytysaikoja tai hitsauksessa usein tarpeellista palovahtia ei tarvita lainkaan! Puristustekniikka ei ole ainoastaan varmempaa ja helpompaa, vaan myös selkeästi taloudellisempaa. Hitsaukseen verrattuna säästetään Viega Megapress -asennuksessa jopa 60 % asennusaikaa. Eikä tämä koske ainoastaan vertailua hitsaukseen. Muutkaan menetelmät, kuten kierre-, rullaura- tai kiinnitysliitokset eivät vedä vertoja kylmälle puristustekniikalle ja ne vaativat huomattavasti enemmän aikaa. Megapress-liitinten puristamiseen alk. 1¼" käytetään ainoastaan nivelvetoleualla varustettuja puristusrenkaita. 5 Liitin puristetaan putkeen Pressgun koneella muutamassa sekunnissa. SYITÄ VIEGA MEGAPRESS PUOLESTA Jopa 60 % vähemmän asennusaikaa tavanomaisiin liitostapoihin, kuten hitsaus-, kierre- tai uraliitoksiin verrattuna. Ehdottoman paloturvallinen, koska kylmässä puristustekniikassa ei synny liekkejä tai savukaasuja. Viega SC-Contur kaikissa Megapress-liittimissä. Puristamatta jääneet liitokset havaitaan heti painekokeessa. Yleisesti käytettävissä. Puristaa paksuseinämäisiä teräsputkia, joiden liitoshalkaisijat ovat ½" 2", ja riippumatta siitä, onko putki saumaton, hitsattu, pinnoittamaton, sinkitty tai pinnoitettu.

10 1 Viega Megapress ja SC-Contur Huolehtii teräsputkien tiiviistä käytöstä. Varmuudella. Nopea, yksinkertainen asennus on puristusliitostekniikan taloudellinen etu. Myös turvallisuuden ja varmuuden suhteen Megapress sekä kaikki Viega-puristusjärjestelmät loistavat erityisesti SC-Conturin ansiosta.

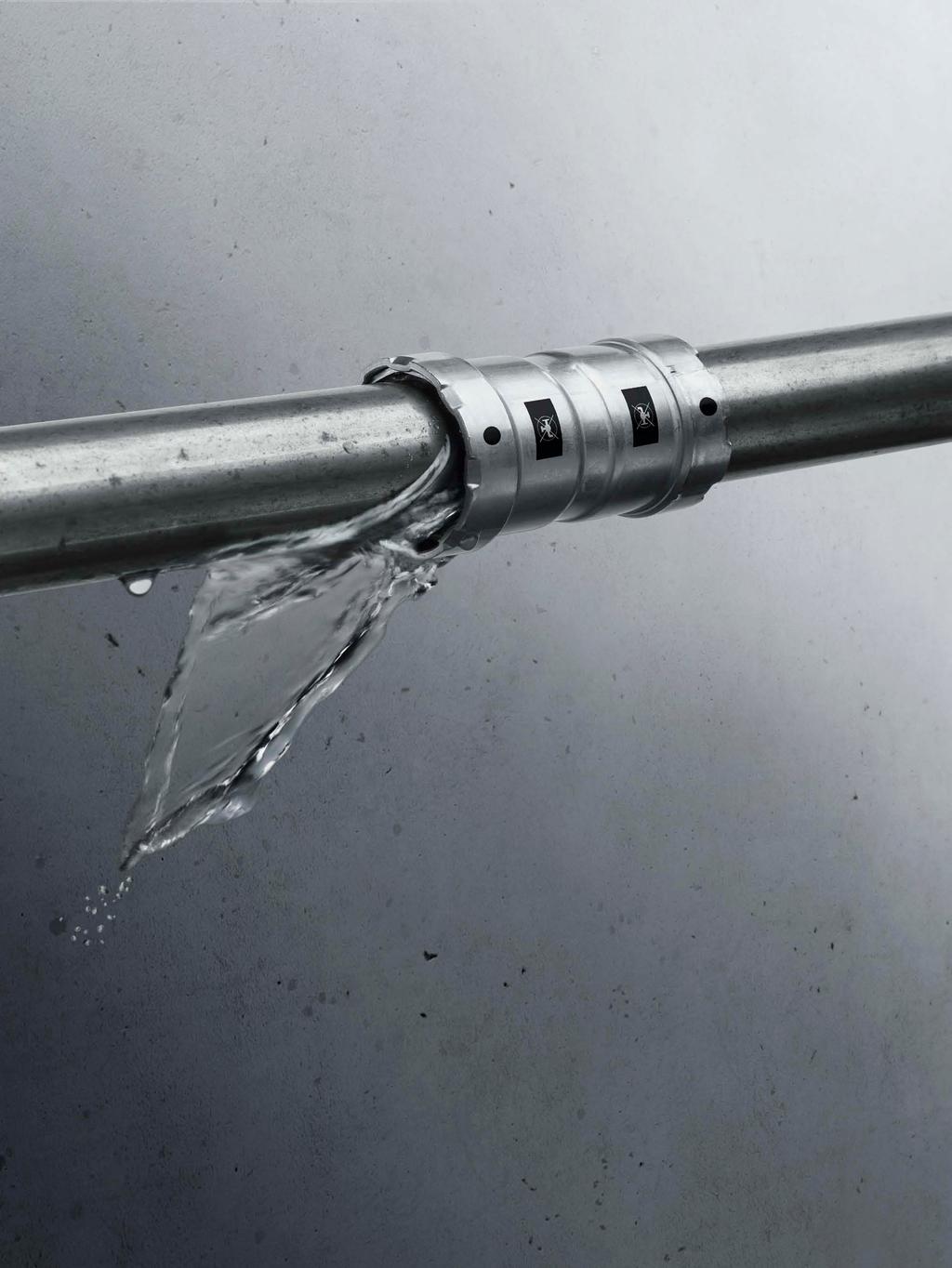

11 Viega Megapress 11 Viega SC-Contur on innovatiivinen turvaominaisuus, joka johtaa puristamattomissa liitoksissa taattuun pakkovuotoon. Näin vahingossa puristamatta jääneet liitokset havaitaan heti tiiviystestissä ja ne voidaan puristaa jälkikäteen. Viega SC-Contur takaa tällöin 100 % varmuuden koko testialueella. Monimutkaiset vaatimukset, yksikertainen ratkaisu Luonnollisesti myös Viega Megapress on varustettu SC-Conturilla, mutta hieman muunnetussa muodossa: Siinä missä pakkovuoto luodaan yleensä pienen tiivisteen takana olevan kanavan avulla, Megapressissä se tapahtuu puristusliittimen ja teräsputken välisellä toleranssioptimoinnilla. Tämä on paras ratkaisu niihin haasteisiin joita teräsputkien erilaiset seinämänpaksuudet ja pinnat asettavat liittimelle. Koska liittimen halkaisija sovitetaan lukemattomiin teräsputkiversioihin, Megapress on joustava teräsputkien liitosjärjestelmä ja se takaa puristamatta jääneiden liitosten pakkovuodon (kuva 1). Varmuutta yhdellä silmäyksellä Koko asennusta voidaan valvoa yhdellä ainoalla keskeisellä tiiviystestillä. Kuiva tarkastusalue on tällöin 22 mbar 3 bar, kun taas märän tarkastuksen alue on 1,0 6,5 bar. Näin Viega Megapress ei ainoastaan täytä yleisimpien normien ja säännösten vaatimuksia, vaan jopa ylittää ne paikoittain esim. huomattavasti suuremmalla painealueella. Profiilitiiviste Tiivisteen edessä oleva erotusrengas estää tiivisteen vaurioitumisen putkeen vietäessä. Puristuksen aikana leikkuurengas painuu putkeen ja antaa liitokselle erityistä varmuutta. Ei juomavedelle Viega Megapress ei sovellu juomavesijohtojen asennukseen. Jokaisessa yksittäisessä liittimessä on selkeästi näkyvä merkintä (kuva 2). Yli vedetyn vesihanan symboli on yksiselitteinen. Viega Megapress virheellinen käyttö vahingossa on näin poissuljettu. Erotusrengas Leikkausrengas Kaiken varalta ja varman päälle Megapress-liittimissä on erityinen profiilitiiviste. Tämä mahdollistaa saumattomien, hitsattujen, sinkittyjen, teollisesti maalattujen, epoksihartsilla pinnoitettujen ja mustien teräsputkien puristamisen yhdellä ja samalla liittimellä. EPDM-tiiviste puristuu tätä varten putken ympärille kolmessa kohdassa (kuva 3) samanaikaisesti ja takaa myös karkeilla pinnoilla ja epätasaisuuksilla ehdottoman tiiviin liitoksen. Lisäksi Megapress-liittimissä on hyväksi havaittu Viega SC-Contur joka takaa parhaan mahdollisen varmuuden. 2 Megapress-profiilitiiviste 3

12 12 Viega Megapress Viega Megapress lämmitys- ja jäähdytyslaitteistoille Jättää paksuseinäisen teräksen kylmäksi. Mutta lämmittää ASENTAJAN SYDÄNTÄ. Lämmitys- ja jäähdytyslaitteistojen asennuksissa on kiinnitettävä huomiota moniin seikkoihin olipa kyse aivan uudesta asennuksesta tai kattavista saneeraustöistä. Viega Megapress tarjoaa molemmissa tapauksissa useita etuja, jotka lämmittävät jokaisen LVI-asentajan sydäntä. 1

13 Viega Megapress 13 2 Helppo liitos vanhan ja uuden välille Etenkin vanhempien asuinrakennusten saneerauksessa kohdataan yhä enemmän paksuseinämäisistä teräsputkista koostuvia asennuksia. Nämä osittain vuosikymmeniä vanhat putkistot ovat erityisen kestävyytensä ansiosta vielä hyvässä kunnossa. Usein LVI-asentaja voi, esim. kattilaa vaihtaessaan (kuva 3), käyttää olemassa olevaa putkistoa hyväkseen. Tähän asti uusi lämmityskattilaliitäntä olemassa olevaan teräsputkijärjestelmään on voitu toteuttaa ainoastaan monimutkaisella kierresiirtymällä tai hitsaamalla. Etenkin hitsauksessa putkistoon valuva vesi hidasti asennusta. Tähän liittyi myös lisääntynyt tulipalon vaara, joka johtuu vanhan rakenteen helposti syttyvistä rakennusmateriaaleista. Megapress tekee hitsauksesta turhaa ja välttää näin kaikki tulipalovaarat. Hyväksi havaittu puristustekniikka takaa turvallisen ja nopean työn kulun sekä taloudellisen liitännän olemassa oleviin paksuseinämäisiin teräsputkiin. Tämä koskee luonnollisesti myös tähän asti erittäin hankalaa lämmityselementtien vaihtoa mustasta teräsputkesta koostuvissa asennuksissa. Käytännössä äärimmäisen käytännöllinen Käytössä Megapress liitoksen edut ovat selkeät. Konkreettisessa tapauksessa toteutettiin kolmen rakennuksen kompleksi, jossa on yhteensä 55 asuntoa. Kuvassa 1 näkyy ilma-vesilämpöpumpun kahden puskurisäiliön asennus, jossa käytetään Viega Megapress. Koko työmaalla käytettiin noin 500 uuden puristusjärjestelmän liitintä. Megapress vastasi tässä kunnallisen rakennuttajan korkeisiin vaatimuksiin ja kesti hyvin aika- ja kustannuspaineita. Megapress on puristustekniikan ansiosta hitsausliitoksiin verrattuna sekä nopea että taloudellinen ratkaisu. Yhdistää korroosionsuojan ja ajansäästön Modernien jäähdytyslaitteistojen asennuksessa (kuva 2) on kiinnitettävä erityistä huomiota korroosiosuojaan. Suuret lämpötilaerot kuljetettavan aineen ja ympäröivän ilman välillä voi aiheuttaa kondenssia mikä lisää korroosiovaaraa. Tähän asti on muoto- ja liitoskappaleet on täytynyt maalata erikseen korroosionsuojamaalilla. Viega Megapress-liittimet ovat kuitenkin laadukkaan sinkki-nikkelipinnoitteensa ansiosta jo tehtaalta lähtiessään eli käytännössä jo luonnostaan erityisen korroosionkestäviä. Tämä säästää aikaa ja työtä. 3

14 Viega Megapress moniin järjestelmiin Kaikkeen, jossa esiintyy painetta. MYÖS teollisuus- ja erikoiskäyttöön. Putkistoja asennetaan usein korkealle jolloin niiden käsittely on erityisen hankalaa. Juuri silloin hitsaus on todella haastavaa useine työkaluineen ja raskaine laitteineen. Tällainen asennus on ruumiillisesti rasittavaa, erityisen aikaavievää ja epätaloudellista. Viega Megapress on hankalissa paikoissa erinomainen vaihtoehto. Kylmä puristustekniikka on edukseen erityisesti vaikeissa asennuksissa. Se ei ole ainoastaan tavanomaista hitsausta nopeampaa, vaan on myös huomattavasti helpompaa. Ainoastaan puristuskoneella voidaan puristus suorittaa näin helposti ja nopeasti. Ja koska Viega-puristuskoneiden päätä voidaan kääntää jopa 180, saavutetaan jopa taaimmat nurkat helposti. Paineilmalaitteistot ja tekniset kaasut Hyviä esimerkkejä teollisuuden teräsputkiasennuksista ovat paineilmalaitteistot (kuva 1) ja teknisten kaasujen putkistot. Näin voidaan esim. myös typpiasennukset, jotka on tähän asti hitsattu niille asetettujen korkeiden vaatimusten vuoksi, toteuttaa myös Viega Megapress liitoksilla (kuva 2). Paineilmaputkistot tehdään usein rengasputkiasennuksina teollisuushallien kattoalueilla jotka liitetään pistojohtojen avulla laitteisiin ja koneisiin. Viega Megapress helpottaa korkealle asennettavan putkiston asennustyötä ja käytännölliset T-yhteet mahdollistavat erityisen nopean, turvallisen ja siistin liitännän laitteisiin.

15 1 Viega Megapress 15 3 Sprinkleri- ja palonsammutuslaitteistot Paksuseinämäisistä teräsputkista valmistetut sprinklerilaitteistot ovat kestävyytensä, vakautensa ja pitkäikäisyytensä vuoksi ehdottoman tarpeen korkean vaaraluokituksen o rakennuksissa, kuten teollisissa ja kaupallisissa rakennuksissa jossa ne ovat osittain lakisääteisiä. Niiden tulee tulipalon sattuessa kestää kuumuutta ja kestää myös arjessa ulkoisia rasituksia. Viega Megapress on ihanteellinen juuri tällaisten sprinklerilaitteistojen toteuttamiseen (kuva 3). Järjestelmä täyttää korkeimpien vaaraluokitusten ehdot. 2

16 16 Viega Megapress Viega Megapress -puristusliitäntä A LIITOS VAIN KAHDESSA MINUUTISSA. Teräsputket ovat pitkäikäisyyden ja kestävyyden perikuva. Entäpä jos olemassa olevaan putkistoon on jälkikäteen tehtävä uusi liitäntä? Mikä tähän asti oli mahdollista vain suurella vaivalla, on Viegan puristusliitännällä toteutettavissa tehokkaasti ja helposti Purista putkeen puristusliitäntä puristuskonetta käyttämällä.

17 Viega Megapress 17 Megapress-puristusliitäntä on todellinen ongelmanratkaisija, kun on kyse liitäntöjen tekemisestä olemassa olevaan putkistoon. Paksuseinämäisiä teräsputkia voidaan porata työkalusarjalla ilman monimutkaisia esitöitä ja uusi liitäntä puristaa paikoilleen. Tähän tarvitaan tavanomainen porakone sekä Viega-puristuskone (ei Picco). Vähintään 80 % nopeampi Uuden liitännän asennusaikaa voidaan puristusliitoksella lyhentää jopa 80% hitsattavaan liitokseen verrattuna. Ruumiillista kuormitusta vähennetään ja vain kahdessa minuutissa liiäntä on profiilitiivisterenkaan ansiosta pysyvästi tiivis 100-prosenttisesti Teräsputkeen kiinnitetään erityinen pidike pora-akselin ohjausta varten. Puristusliitännän työkalusarja sisältää kaikki osat, joita tarvitaan liitäntöjen jälkikäteiseen kiinnittämiseen olemassa oleviin putkistoihin: pidike, pora-akseli ja porakoneen sovitekappale. 2. Suorita poraus porakoneella ja irrota pidike. 4. Ihanteellinen teräsputkiliitäntä on valmis lämpömittareiden, lämpötila-antureiden, painemittareiden, tyhjennysten tai johtoliitäntöjen jälkiasennusta varten. 2 4 Siisti asia Uuden liitännän tekeminen teräsputkeen on helppoa ja siistiä. Pidikkeeseen voidaan kiinnittää teollisuusimuri niin, että porauksessa syntyvät lastut voidaan poistaa suoraan imemällä. Ei hitsausta, ei ongelmia Kylmä puristustekniikka tekee jälleen kerran hitsauksesta tarpeetonta. Edut vakuuttavat: ei tulipalovaaraa, ei savukehitystä, ei palovahtia eikä luonnollisesti liitoskohtien jäähtymisaikaa. Säästää kustannuksia ja tilaa Puristusliitäntä on kustannuksia ja tilaa säästävä ratkaisu. Putkeen porataan vain reikä, eikä sitä katkaista kokonaan, kuten esim. T-kappaleen asennuksessa. Näin puristusliitäntää voidaan käyttää jopa vaikeapääsyisissä paikoissa ongelmitta. Puristusliitäntä soveltuu standardin DIN EN 10220/10255 mukaisille teräsputkille ja kooltaan 1 ½", 2", 2 ½", 3", 4", 5" ja 6":n teräsputkille. Se on varustettu ¾"-sisäkierteellä. Supistusliitin ½"-sisäkierteeseen on saatavilla. Nopea ennen asennusta, sen aikana ja sen jälkeen Puristusliitännän nopeus ja tehokkuus huomataan asennuksen lisäksi myös sitä ennen ja sen jälkeen. Asennuksessa ei putkistossa virtaava vesi ole kylmän puristustekniikan ansiosta mikään ongelma. Odotusajat ja laitteiston seisokit vähennetään näin minimiin. Puristusliitäntä on heti täysin käyttövalmis.

18 Viega Pressgun LIITTÄÄ SEKUNNEISSA, PITÄÄ KESTÄVÄSTI. Viega Pressgun puristustyökalut vakuuttavat laadulla kovimmissakin työskentelyolosuhteissa. Turvatekniikkansa ansiosta ne ovat luotettavimpia ja siten menestyksekkäimpiä Euroopassa. Pitkät huoltovälit takaavat lisäksi taloudellisuuden.

19 Viega Megapress 19 Viega Pressgun Erityisen helppo käsitellä ja ergonominen muoto. Kevyt 18 V/2,0 Ah:n litiumioni-akku syväpurkautumissuojauksella ja parannetuilla kylmäkäynnistysominaisuuksilla; saatavilla 18 V/4,0 Ah:n akkuversio. Valinnaisesti käytettävissä verkkovirralla tai akulla. Joustavuutta 180 käännettävän puristuspään ja niveltoiminnolla varustettujen puristusrenkaidenansiosta. Integroitu LED-lamppu puristuskohdan valaistukseen. Turvatoiminnot: Laukaisuviive, pulttivarmistus, huoltonäyttö ja automaattinen turvalukitus. Pressgun 5 laukku sisältää kolme puristusleukaa (½" 1"), kolme puristusrengasta (1¼" 2") ja yksi nivelvetoleuka Z2. Viega Pressgun mm metalliputkistoille, ½" 2" Megapress-teräsputkiliittimille, mm muoviputkijärjestelmille. Paino vain 3,2 kg (ilman puristusleukaa). Huoltoväli puristusta tai 4 vuotta. Turvalukitus puristuksen jälkeen. Viega Pressgun Picco mm metalliputkistoille, ½" ja ¾" Megapress-teräsputkiliittimille, mm muoviputkijärjestelmille. Paino vain 2,5 kg (ilman puristusleukaa). Pieni koko asennukseen ahtaissa ja hankalissa paikoissa Huolto vasta puristuksen jälkeen. Turvalukitus puristuksen jälkeen. UUTTA: Uusilla Megapress-puristusleuoilla sekä nivelvetoleuoilla varustetuilla puristusrenkailla voidaan nyt puristaa myös Pressgun Piccolla paksuseinämäisiä teräsputkia mitoissa ½" ja ¾". Pressgun Piccoa varten on kehitetty Picco-puristusleuat jotka pysyvät auki puristukseen asti. Yksi käsi jää vapaaksi, asennuksen kiinnitystä ja kohdistusta varten tai kiinni pitämiseen. Saatavana metallijärjestelmille ei Megapress. Pressgun Picco laukku sisältää puristuskoneen lisäksi kolme puristusleukaa, akun ja latauslaitteen.

20 20 Viega Megapress Viega Megapress Putket. DIN EN DIN EN koostuu 1, 2 ja 3 sarjoista. Tämä standardi suosittaa käyttämään sarjan 1 putkea, koska putkisarjojen 2 ja 3 putkia ei ole käytännössä käytettävissä lainkaan tai ainoastaan rajatusti. Sarjaan 1 kuuluvat saumattomat (s) ja pitkittäishitsatut (w) putket. DIN EN DIN EN koostuu raskaan putkisarjan H ja keskimmäisen putkisarjan M tai putkityyppien L, L1 ja L2 sarjoista. Sarjoihin kuuluvat saumattomat (S) ja pitkittäishitsatut (W) putket. Selitys Putket Megapressliittimiä varten Putket Megapresspuristusliitäntöjä varten Kierteen koko [tuumaa] [DN] DIN EN Vesiputkilaatu Putkisarja 1 Ulkohalkaisija Nimellishalkaisijat Nimellisulkohalkaisija Putkistoseinämän paksuus Putkistoseinämän paksuus Puristusliitäntä ¾" ½ 15 21,3 21,0 21,8 0,5 5,4 ¾ 20 26,9 26,5 27,3 0,5 8, ,7 33,3 34,2 0,5 8,8 1 ¼ 32 42,4 42,0 42,9 0,5 10,0 Tuotenro 1 ½ 40 48,3 47,9 48,8 1,0 12,5 2,3 4, ,3 59,7 60,8 1,0 16,0 2,3 4, ½ 65 76,1 75,3 76,6 2,6 4, ,9 88,0 89,5 2,6 5, ,3 113,1 115,0 2,6 5, ,7 138,5 140,8 2,9 5, ,3 163,9 166,5 2,9 5,
