1 Mesvac ilmasulku Tehokasta energiansäästöä

2 Mesvac Ilmasulku GM-1000 on kompakti ratkaisu, joka sisältää moottorin, puhaltimet ja suuttimet. Ilmasulku sopii kaikkiin kulkuaukkoihin Mesvacin ilmasulkujärjestelmä säästää energiaa ja nopeuttaa tavaransiirtoa niin teollisuudessa kuin liikerakennuksissakin. Ilmasulkuja käytetään myös sairaaloissa, elintarviketeollisuudessa ja autoliikkeissä. Ilmasulun voi liittää mihin tahansa kulkuaukkoon toimimaan yhdessä mitä erilaisimpien ovityyppien kanssa. Ilmasulku soveltuu myös erityyppisten rakennusten tuulikaappeihin katkaisemaan ilmavirran aiheuttaman vedon. Ilmasulku jakaa ilmamassan kahtia kapean, oikein suunnatun ilmaverhon avulla, jolloin eri lämpötilat tai ilmanlaadut eivät pääse sekoittumaan keskenään. Ilmasulkua voidaan käyttää myös lämmityslaitteena. Vilkasliikenteisissä kulkuaukoissa voidaan ovi pitää ilmasulun ansiosta auki koko ajan, jolloin liikenne toimii joustavasti ja ilmasulun läpinäkyvyyden vuoksi esteetön näkyvyys helpottaa turvallista kulkemista. Mesvac Oy:n suunnittelupalvelu avustaa oikean ilmasulkuratkaisun valinnassa. Tarvittaessa laadimme myös kohdekohtaiset tilavarauspiirustukset. Mesvac ilmasulku säästää energiaa parantaa työympäristöä lyhyt takaisinmaksuaika sovellettavissa eri ovityyppien yhteyteen pysty- ja vaakamallien avulla soveltuu ahtaisiinkin paikkoihin automaattinen käynnistys oven avautuessa mahdollisuus käyttää lämmönlähteenä mahdollisuus termostaattiohjaukseen suunnitteluapu Mesvacilta maan kattava huolto 24 h

3 Ongelmat oviaukossa talvella ja kesällä T= -18 C T= +18 C Tilanne talvella, lämmin sisätila Avoimessa oviaukossa pyrkivät painesuhteet jatkuvasti tasoittumaan. Paine-erot oviaukossa aiheutuvat lämpötilaeroista, tuulesta ja ali- tai ylipaineesta. Talvella kylmä ilma pyrkii rakennuksen sisäpuolelle oviaukon alareunasta aiheuttaen tilan jäähtymisen ja vedontunteen. Kesällä lämmin ulkoilma pyrkii rakennuksen sisään aukon yläosasta. Lämpimän ja kostean ulkoilman sisäänvirtauksen seurauksena kylmävarastojen lämpötila kohoaa hallitsemattomasti aiheuttaen merkittävää jäähdytyskustannusten nousua. T= +20 C T= -6 C Tilanne kesällä, jäähdytetty sisätila Edellä mainitut ongelmat ovat vältettävissä valitsemalla oikein mitoitettu Mesvac-ilmasulku.

4 I II III IV Mesvac Oy /2 Mesvac Oy /2 Mitat ja asennus Ilmasulun ohjaus- ja säätötavat Mesvac-ilmasulkua voidaan ohjata joko omalla ohjauskeskuksella tai rakennuksen valvontakeskuksen VAK:n kautta. Mesvacilla on paljon erilaisia ohjauskeskuksia riippuen käyttötarpeesta: perusohjauskeskukset, muuntajasäätimet sekä invertterikeskukset. Normaalitapaukseen, jossa ilmasulku on ilman lämmityskäyttöä, riittää perusohjauskeskus, joka saa oven rajatiedon joko peilivalokennolta tai suoraan oven keskukselta. Ilmasulkukäytössä käytetään suurempaa ilmavirtaa, koska tuolloin ilmasulun tehtävä on estää aukon eri puolilla olevien ilmamassojen sekoittuminen. Lämmityspatterilla varustetuissa versioissa käytetään yleensä muuntajasäätimiä, joissa oven rajatiedolla ohjataan ilmasulkukäyttöä suuremmalla puhallusnopeudella ja lämmityskäyttöä huonetermostaatin avulla pienemmällä puhallusnopeudella. Lämmityskäytössä ilmasulun avulla tilaa lämmitetään yleensä oven ollessa kiinni, jolloin tuuli ja paine-ero eivät vaikuta oviaukkoon, ja näin ollen ilmasulku toimii ainoastaan lämmittimenä. Lämmityskäytössä voidaan käyttää pienempää ilmavirtaa, ja Suutinrummun vaatima asennustila H1 D1 STo STv MVP-S MVP-S MVP-S GM H1=tarvittava vapaa ylätilan, D1=tarvittava vapaa syvyystila, STo=tarvitaava sivutila oikea, STv=tarvitaava sivutila vasen samalla saadaan äänenpainetasoa alennettua merkittävästi. Tämä on huomioitava erityisesti kohteissa, joissa äänenpainetasolle asetetaan vaatimuksia. Julkisten rakennusten ja myymälöiden sisäänkäynneissä Mesvac-ilmasulkua ohjataan usein invertterikeskuksilla, jolloin saadaan erilaisia käyttömahdollisuuksia ja puhallusvoimakkuutta voidaan säätää esim. ulkoilman lämpötilan perusteella. ENERGIANSÄÄSTÖ MESVAC ILMASULULLA VER 0.2 OHJELMA LASKEE AVOIMEN OVIAUKON KAUTTA POISTUVAN LÄMPÖENERGIAN 1 YLEISTIEDOT 1,1 Mitoituskohde Mesvac Oy Tilaaja Kimmo Mattila Tarkenne Lastausoviaukon ilmasulku 1,2 Päivämäärä ,3 Oviaukon tunnus 1,4 Säävyöhyke (I, II, III, IV) 1,5 Sijainti ALUE I 1,6 Tuulennopeus(rannikko 5m/s, sisämaa 3m/s) 4 m/s 1,7 Kohteen sisälämpötila 18 C 1,8 Rakennuksen alipaine 2 Pa 1,9 Suunnittelija Kari Sarlin 2 OVIAUKON PERUSTIEDOT 2,1 Vuorojen lukumäärä (kpl) 1 2,2 Työvuoron pituus (h) 8 2,3 Työpaiviä vuodessa 250 2,4 Oven avauskerrat tunnissa 2 2,5 Oviaukon leveys(m) 4,2 2,6 Oviaukon korkeus (m) 4 2,7 Oven avautumisaika (sek) 10 2,8 Oven sulkeutumisaika (sek) 10 2,9 Oven aukioloaika (sek) 480 2,11 Oven sivuutusaika (sek) 20 2,12 Oven suojaisuusaste 0,3 (suojaisa 0,1 - täysin suojaton 1) 3 ILMASULUN PERUSTIEDOT 3,1 Ilmasulun koodi MVP- S 450 3,2 Investointikustannus (EUR) ,3 Puhaltimen nimelliteho (kw) 5,4 3,4 Patterin lämmitysteho (kw) (tarkennettava) 3,5 Ilmasulun käyttöaste( hyötysuhde) 60 % (50-80%) 4 KUSTANNUS TIEDOT 4,1 Sähkön hinta (EUR/ MWh) 101,0 4,2 Lämmitysenergian hinta (EUR/MWh) 50 4,3 Laitteiston tekninen käytöikä (a) 15 5 HUOMAUTUKSIA ENERGIANSÄÄSTÖ MESVAC ILMASULULLA VER 0.2 OHJELMA LASKEE AVOIMEN OVIAUKON KAUTTA POISTUVAN LÄMPÖENERGIAN TULOKSET (huomioi lämpötilaeron, tuulen ja rakennuksen alipaineen vaikutuksen) TILANNE JOS OVESSA EI OLE MESVAC ILMASULKUA OVEN KAUTTA POISTUVA LÄMPÖENERGIA LÄMMITYSKAUTENA (kwh) OVEN KAUTTA POISTUVAN LÄMPÖENERGIAN VUOSITTAINEN KUSTANNUS (EUR) JOS KÄYTETÄÄN MESVAC ILMASULKUA, HYÖTYSUHDE n. 60 % INVESTOINTIKUSTANNUS 9500 ILMASULUN KULUTTAMA SÄHKÖENERGIA LÄMMITYSKAUTENA (kwh) 2080 PUHALLINENERGIAN VUOSIKUSTANNUS (EUR) 210 LÄMMITYSPATTERIN LÄMMITYSENERGIA LÄMMITYSKAUTENA (kwh) 0 LÄMMITYSPATTERIN VUOSIKUSTANNUS (EUR) 0 OVEN KAUTTA POISTUVA LÄMPÖENERGIA LÄMMITYSKAUTENA JOS ILMASULKU (kwh) OVEN KAUTTA POISTUVAN LÄMPÖENERGIAN VUOSITTAINEN KUSTANNUS KUN ILMASULKU (EUR) 4909 NETTOSÄÄSTÖ VUODESSA (EUR) 7153 LAITTEISTON TAKAISIN MAKSUAIKA (a) 1,3 ILMAVIRRAT Kohteessa Mesvac Oy avoimen oven kautta, jonka leveys on 4,2 m ja korkeus on 4 m virtaa kylmää sisään ulkoilmaa lämmityskaudella syyskuusta huhtikuuhun ilman ilmasulkua keskimäärin 27,1 m3 ilmaa sekunnissa.ilmasulun ollessa asennettuna ja toiminnassa avoimen oviaukon läpi virtaa ilmaa sisään vain 10,8 m3 kylmää ulkoilmaa sekunnissa. LÄMPÖHÄVIÖT Avoimen oven aiheuttama lämpöenergian häviö on lämmityskaudella syyskuusta huhtikuuhun kwh. Kun lämmitysenergian hinta on 50 Euroa/MWh niin oven lämpöhäviön aiheuttama kustannus vuodessa on Euroa. Kun ovi on varustettu MESVAC ilmasululla oviaukon kautta lämpöhäviö on vain kwh lämmityskaudella. josta aiheutuva lämmitysenergian kustannus lämmityskaudella on vain 4909 Euroa. KÄYTTÖKULUT Puhallettavan ilman lämmitykseen ilmasulussa kuluu lämpöenergiaa 0 kwh. Jonka kustannus on lämmityskaudella 2080 kwh. Sähkön kustannus 0 Euroa. Ilmasulkulaitteiston puhallin kuluttaa lämmityskaudella sähköä lämmityskaudella on 210 Euroa, kun sähköenergian hinta on Euroa/MWh. 101 NETTOSÄÄSTÖ Kun otetaan huomioon patterin ja puhaltimen lämmityskauden käyttökustannukset säästää MESVAC ilmasulku 7153 Euroa vuodessa. LASKENTAPERUSTEET Laskelmissa on huomioitu ulkoilman ja sisäilman lämpötilaerosta johtuva hormivaikutus, tuulenpaineen vaikutus sekä rakennuksen alipaineen vaikutus ilman liikkeeseen avoimessa oviaukossa. OVEN AUKIOLOAIKA Oletetaan että ovi aukaistaa vuorokauden aikana noin 16 kertaa eli noin 2 kertaa tunnissa. Aukioloaika on noin 8,3 minuuttia. Näin vuorokaudessa ovi on auki noin 1,6 tuntia. ollen TAKAISINMAKSUAIKA Mesvac ilmasulun investointikustannus 9500 Euroa. Vuosittaisen nettosäästön perusteella investoinnin takaisinmaksuaika on 1,3 vuotta. Energiansäästölaskelma Mesvac on tehnyt laskentaohjelman ulko-ovia varten. Ohjelma laskee annettujen lähtötietojen perusteella energiahävikin oviaukossa sekä säästön, joka saavutetaan Mesvac-ilmasululla. Ohjelma huomioi lämpötilaeron, tuulen ja rakennuksen alipaineen vaikutuksen. Lähtötietoina tarvitaan aukon koko oven aukioloaika vuorokaudessa painesuhde oviaukossa kohteen sijainti Tuloksena saat oven kautta poistuvan lämpöenergian ja säästön, jonka ilmasulku antaa, sekä takaisinmaksuajan. Tulokset on esitetty selkeästi myös tekstimuodossa, josta saa käsityksen, mitä oviaukossa tapahtuu. Pyydä energiansäästölaskelma Mesvacin myyntihenkilöiltä.

5 Teollisuusilmasulun esivalinta Taulukoiden avulla voidaan tehdä laitteen esivalinta.* Lisätietoja kotisivuilta ja suunnittelupalvelustamme. Yläpuolelta puhaltava ilmasulku, Laitteiston esivalinta Tyyppi korkeus ( mm ) leveys ( mm ) MVP-S X X X 2500 X X X 3000 X X MVP-S X X X X 3500 X X X X MVP-S X X X X 4500 X X X X GM X X X 2500 X X X 3000 X X X Kahdelta sivulta puhaltava ilmasulku, Laitteiston esivalinta Tyyppi korkeus ( mm ) leveys ( mm ) MVP-S X X X 2500 X X MVP-S X X 3000 X X MVP-S X X X 4000 X X X *Erikoisolosuhteissa ilmasulku saattaa poiketa merkittävästi esivalintataulukosta.

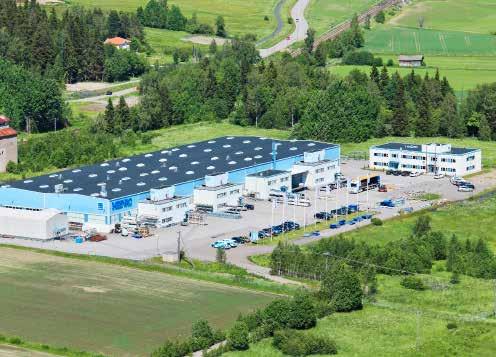

6 Mesvac Oy on vuonna 1977 perustettu, yksi Suomen suurimmista teollisuus-, palo- ja autotallinovien, kuormauslaitteiden ja huoltopalvelujen toimittajista. Henkilöstömäärämme on lähes 200. Olemme osa saksalaista Hörmann Group -konsernia. Hörmann Group on alan johtava ovitoimittaja, vuonna 1935 perustettu perheyhtiö, jolla on toimintaa yli 60 maassa. Hörmann Group työllistää yli henkilöä. Tuotteet valmistetaan 28:ssa tuotekohtaisesti erikoistuneessa tuotantolaitoksessa Euroopassa, Pohjois-Amerikassa ja Aasiassa. Asiakaslähtöistä toimintaamme ohjaa EN ISO 9001:2015 -standardin mukainen johtamisjärjestelmä. Toimitamme kestäviä ratkaisuja suunnittelusta ylläpitoon ja huoltoon alan laajimmalla tuotevalikoimalla. Pääkonttori, tuotanto ja varasto sijaitsevat Kirkkonummen Jorvaksessa. myynti@mesvac.fi, huolto@mesvac.fi Mesvac Oy, Jorvaksen myllytie 5, Jorvas Vaihde: , Huolto 24 h: Huoltomme päivystää
