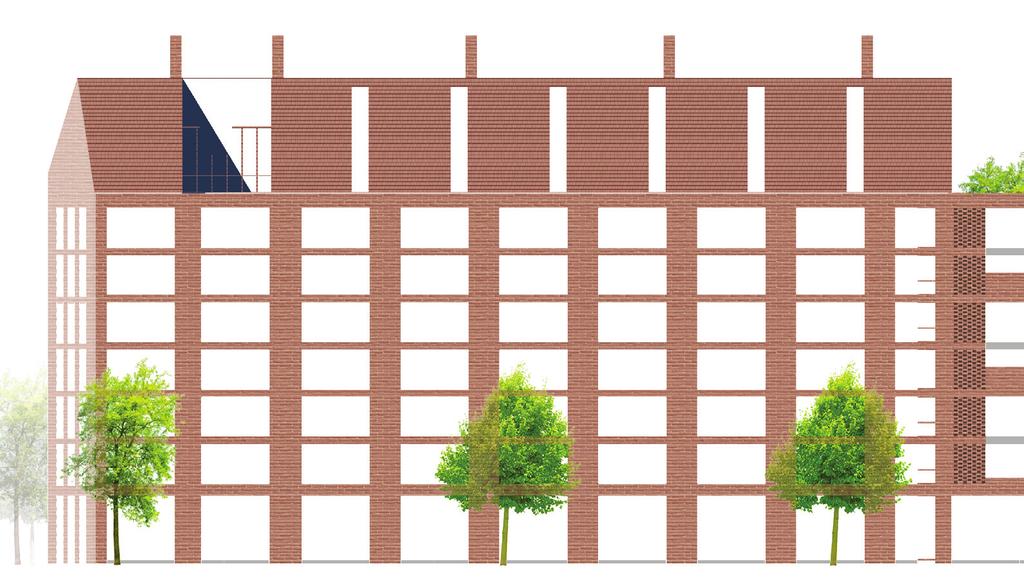

1 leikkausaksonometria näkymä samoankujalta

2 SELOSTUS / Ekologia ja tekniset ratkaisut Viljely, piha Viljelylle varataan tilaa paikoitustalon kyljessä terassoituvilla, tuulensuojaisilla ja aurinkoisilla tasoilla sekä paikoitustalon katolla sijaitsevassa kasvihuoneessa. Varsinainen maantasopiha jää asukkaiden yhteiskäyttöön osin kivipintaiseksi kaupunkipihaksi. Pihan maanvaraisuus mahdollistaa suuret II Vja lehtevät puut. Liiketilat II V Liiketilat ovat Atlantinkadun varressa sekä Samoankujan aukiolla. Tahitinkadulle aukeaa asuntoihin liittyviä työhuonetiloja. Päivittäistavarakauppa aukeaa sekä aukiolle että Atlantinkadulle, huoltoliikenne toimii korttelipihan huoltoyhteyden kautta. Aukion laidan yhteistilojen alle katutasoon sijoittuu mahdollisimman avoin ja monikäyttöinen liiketila, esimerkiksi galleria / kahvioliiketila Paikoitusrakennus Autopaikoitus on järjestetty ohjelman mukaisesti paikoitustaloon, ajo halliin Kanariankadulta. Rakennuksen runko on betonirakenteinen pilarilaatta, rampit ja portaat ovat rungon ulkopuolella, jolloin ne voidaan tarvittaessa helposti purkaa uuden käyttötarkoituksen myötä. Rungon pilarilaatta -rakenne mahdollistaa monet eri käyttötarkoitukset. Kattoa käytetään aurinkoenergian keräämiseen. P O OLT HU Laajuustiedot I Kerrosala 0 00 k-m josta liikehuoneistot 800 k-m. Huoneistoala: asunnot 6800 h-m, liikehuoneistot 770 h-m. Asuntoja 8 kpl. Reformiajatukset Monipuolinen, myös tilallisesti mielenkiintoinen asuntojakauma, mahdollisuus muokata asuntoja elämäntilanteiden mukaan, yhteistilojen keskeinen sijainti, selkeät ja kestävät ekologiset ja tekniset ratkaisut, avoin ja muuntautumiskykyinen katutason tilaratkaisu, viljely aktiiviseksi ja 0 0 merkittäväksi osaksi kaupunkiasumista. 0 V U AT INK HIT TA Välipohjat ovat paikallavalettua betonia ja sen päällä korokelattia, mikä antaa maksimaalisen muuntojouston asunnon sisäiseen järjestelyyn, sekä mahdollistaa kehittyneen tekniikan mukaisine lämpöeristeineen kerroskohtaiset ulokkeet ja sisäänvedot. Rakennuksen läpi systemaattisesti kulkevat hormivyöhykkeet ovat painovoimaisen ilmanvaihdon järjestelmä. Niihin kytkeytyvä liittyy myös asuntojen asennuslattia putkija sähkövetoineen, mikä mahdollistaa mm. märkätilojen vapaan sijainnin. Ulkoseinät ovat keraamista kennotiiltä ulkopuolisella verhomuurauksella, mikä yksiaineisuudessaan luo kestävän ratkaisun vailla kerrosrakenteiden vikaantumis-herkkyyttä. Rakenteen massiivisuus tasaa lämpöolosuhteita. Rakennusten pitkäaikaiskestävyyteen on panostettu käyttämällä pääosin kivimateriaaleja julkisivuissa ja rakenteissa. Rakennukset voidaan toteuttaa tavanomaisin tuotantomenetelmin. Peruskerroksissa ulkovaippa on minimoitu, rakennusmassasta on pyritty tekemään mahdollisimman kompakti. Yhteistilojen sijoituksella on pyritty lisäämään yhteisöllisyyttä. Aktiivitilat sijaitsevat pääporrashuoneiden yhteydessä keskeisesti sisääntuloaukion laidalla. Paikoitusrakennuksen maantasoon on sijoitettu asuinrakennuksen polkupyöräpaikat sekä varastoja sisältävät väestönsuojat ja Atlantinkadun varteen liike- ja työtilaa. Näin asuinrakennuksen alakerta on mahdollisimman avoin ja muunneltava, katutilaan ja pihatilaan liittyvä liike-, asuinja työtilakerros. Paikoitusrakennuksen ylempiin kerroksiin terassoituvien puutarhapalstojen alle sijoittuu niihin liittyvää varastotilaa sekä asukkaiden rouheaa muunneltavaa verstastilaa. U KAT NTIN AT Tekijä on halunnut luoda kerrostalokonseptin, jonka puitteissa on mahdollisuus saada suuri variaatio erilaisia tilallisesti mielenkiintoisia asuntotyyppejä. Ratkaisu minimoi porrashuoneiden ja käytävien määrän hoitaen samalla pelastautuminen ilman kankeita tikasautovaatimuksia. Asuntojen kaksikerroksisuus luo tilallisuutta välikerrosten asuntoihin sekä kattokerrosten ateljé-asuntoihin. Sisäänkäyntikerrokset asunnoissa ovat esteettömiä, niihin on aina mahdollisuus toteuttaa myös keittiö märkätilan lisäksi. Asunnot avautuvat suurten parvekkeiden välityksellä kaupunkimaisemaan. Kattokerroksissa suurimmat asunnot ovat isoin kattoterassein varustettuja ateljé-tyyppisiä ratkaisuja, joissa erilliset makuuhuoneet ja kylpyhuoneet sijaitsevat sisäänkäyntitasossa. Ateljé-tilaa on asukkaan mahdollisuus kehittää mieleisekseen. Portaat suoraan pihalta toisen kerroksen luhtikäytävien asunnoille ja pihalle aukeavat. kerroksen asunnot lisäävät pihan kodikkuutta. Tahitinkadun varren. kerroksen asuntojen yhteyteen on mahdollista liittää kadulle avautuva -/työtila. Porrashuoneiden yhteyteen on sijoitettu -kerroksisiin asuntoihin liittyviä sivuasuntoja, mikä mahdollistaa sukupolviasumisen. Porrastasolta voidaan avata yhteys myös -kerrosasuntojen molempiin kerroksiin U AT NK A I R NA KA O Asunnot Yhteistilat AJ Kehittyvän asuntotuotannon tulee tarjota elämyksellistä ympäristöä ja kiinnostavia asuntoratkaisuja. Asuntotarjonnan tulee olla monipuolista, asuntojen sisäisten ratkaisujen joustavia sekä soveltuvia elämän kaikkiin eri tilanteisiin. Rakennusten tulee olla myös kestäviä kaikin mittarein arvioituna. Jätkäsaaren tontille ehdotuksessa muodostuva miljöö luo otolliset olosuhteet kestävälle kaupunkikeskustan asumiselle. Rakennusten muodonannolla edustan kaupunkiaukiosta on haluttu luoda erityinen ja tunnistettava kaupunkitila. Sisäänkäynti rakennukseen tapahtuu aukion kautta. Ehdotuksen kerrokset sisältävät kaleidoskooppisen kirjon erityyppisiä ja -kokoisia, tilallisestikin mielenkiintoisia, omakotimaisia piirteitä omaavia asuntoja, yhteistiloja sekä liiketiloja. Myös kaupunkiviljely ja kaupunkipuut ovat keskeisiä teemoja. Rakennusten materiaalivalinnat ovat ajattomia. Julkisivut ovat pääosin muurattua tiiltä, ulkokehällä punertavia sävyjä, pihan puolella vaaleita. I V M. MYY. YM MY JA KU N OA M SA asemapiirros :00 /

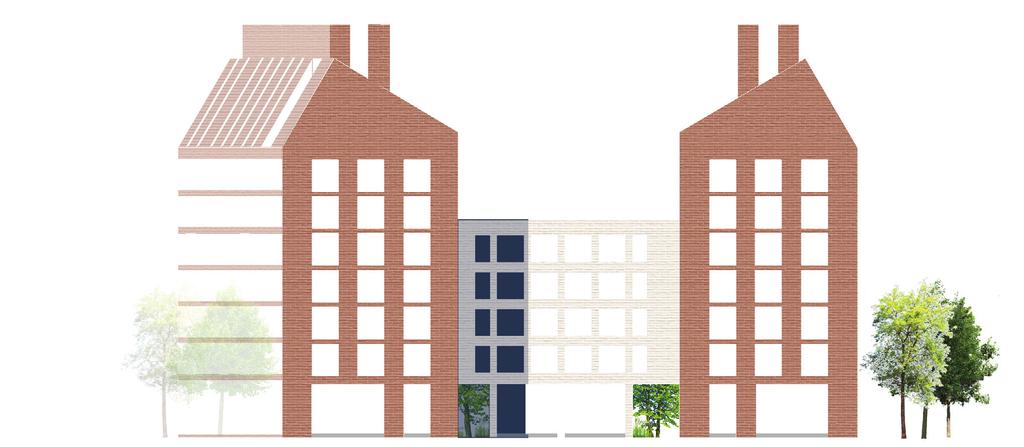

3 A A 7 ap PAIKOITUSRAKENNUS ETI LIIK, 0 m 8 R.. VA IRT VSS m, 6 0 AP LE AP IRT. VAR.. kerros viljelyterassi IRT. VAR.. kerros verstas IRT. VAR.. kerros viljelyterassi LJH 6. kerros viljelyterassi liiketilan huolto paikoitusrakennuksen peruskerros (.-7.) :70 huoltoyhteys. kerros. KERROS. KERROS. KERROS. KERROS 6. KERROS 7. KERROS YHTEENSÄ OLESKELU IMUJÄTE PP LEIKKI TALOVAR PP m 6,. kerros viljelyterassi SPK R.. VA IRT m,0. kerros viljelyterassi LJH m 7, AP ( LE AP) 7 AP 7 AP 7 AP 7 AP 70 AP 7 AP AP m 60,0 R.. VA IRT VSS m, m 6, I OT OLT HU, m 0 SPK m, m 0,0 m 8,0 var. Talo m 0,0 E JÄT IMU m 8,, PP ETI LIIK, m 66,, LVV UV LVV m,0,0 m näkymä sisäpihalle,, julkisivu samoankujalle :00. KERROS AP ( LE AP). KERROS 7 AP. KERROS 7 AP. KERROS 7 AP. KERROS 7 AP 6. KERROS 70 AP 7. KERROS 7 AP AP YHTEENSÄ LVV atlantinkadulle :00, LVV m 7,0 m 7,0 ETI LIIK m 0, 7 JULKISIVUMATERIAALIT. TIILI, PUNAINEN. KATTOTIILI, PUNAINEN. TIILI, HIEKKA. RAPPAUS, VAALEA. SI ETI LIIK m 0 7, A. kerros :00 julkisivu

4 h-kt -h-kt AK -H+K h-kt -h-kt AK -H+K h-kt -h-kt AK -H+K h-kt -h-kt AK -H+K h-kt -h-kt AK -H+K h-kt -h-kt AK h-kt -h-kt AK 6. kerroksessa kattoterassi -H+K kuiv. pesula pesula oleskelu kuiv. h-kt -h-kt AK -H+K. kerros :00 työtiloja. ja 6. kerros :00 8. KERROS +,70 +6,60 7. KERROS +,0 6. KERROS. KERROS +0,0 +7,0. KERROS +,0. KERROS +,0. KERROS STUDIO +6,0 +,80. KERROS leikkaus a-a leikkaus b-b

5 kaleidoskooppi -H+K AK -H+K AK -H+K YK -H+K YK -H+K AK -H+K YK -H+K AK -H+K YK -H+K AK -H+K YK -H+K AK -H+K YK olohuone YHTEISSAUNAT -H+K YK -H+K AK h+kt YK. kerros :00. kerros :00 asuntopohjat :00 kerroksittain. kerros. kerros. kerros. kerros. kerros 6. kerros 7. kerros 8. kerros

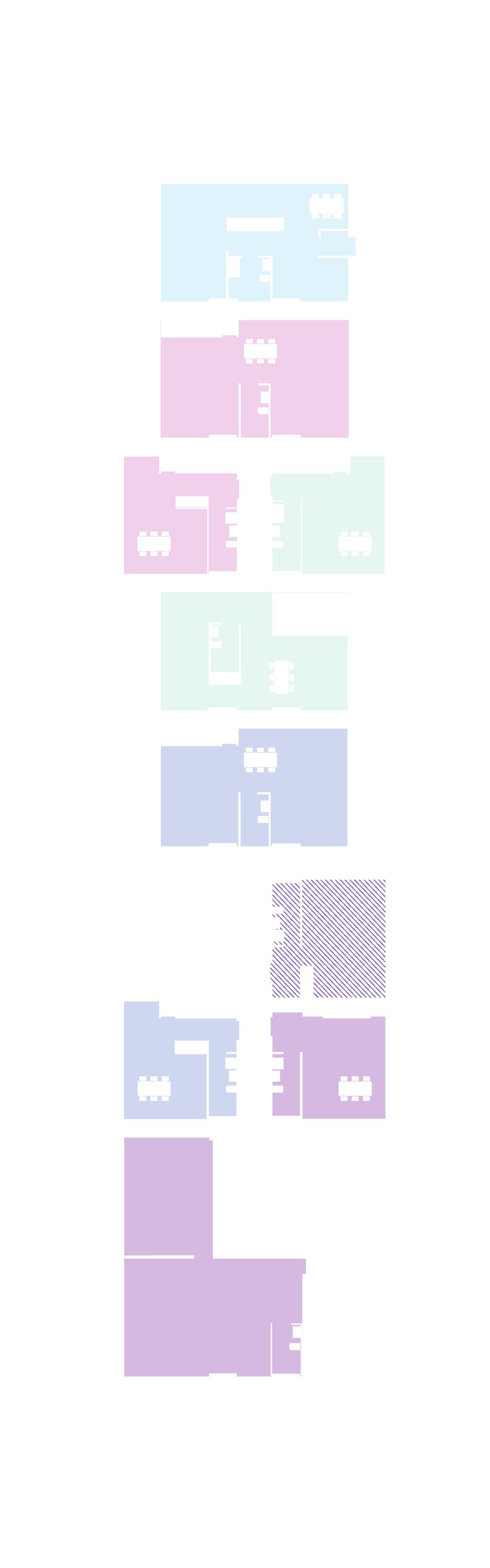

6 kaleidoskooppi YHTEYS KASHUONEESEEN VAR. -h+kt AK -H+K AK -h+kt yk -H+K YK -h+kt AK -h+kt yk -H+K AK -H+K YK H+K/ -h+kt AK -h+kt yk -H+K AK -H+K YK SIAU - -H+kt yk - -H+K AK -h+kt YK -H+K YK 7. kerros :00 8. kerros :00 asuntopohjat :00 kerroksittain. kerros. kerros. kerros. kerros 6. kerros 7. kerros 8. kerros 6
