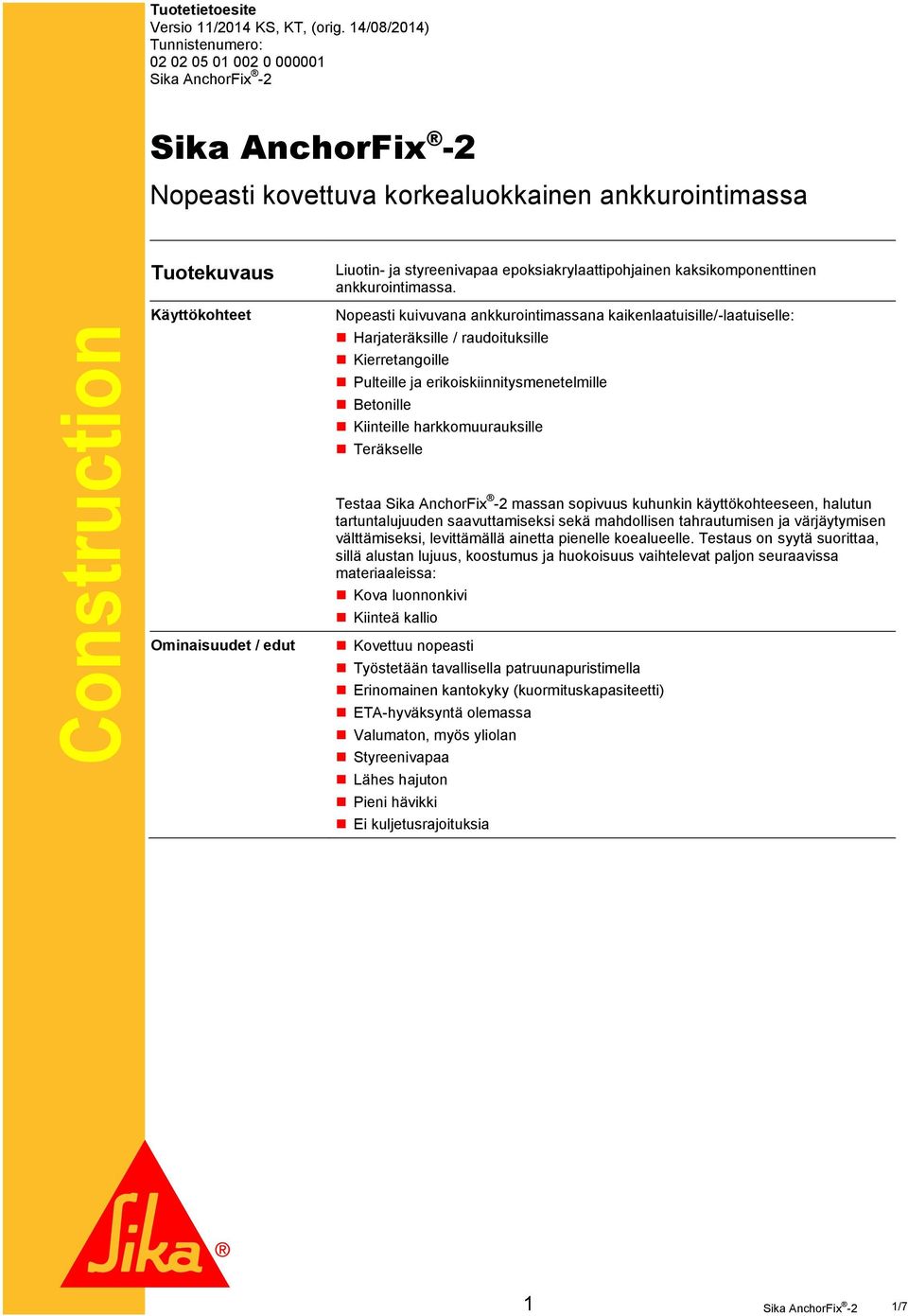

1 Construction Tuotetietoesite Versio 11/2014 KS, KT, (orig. 14/08/2014) Tunnistenumero: Nopeasti kovettuva korkealuokkainen ankkurointimassa Tuotekuvaus Käyttökohteet Liuotin- ja styreenivapaa epoksiakrylaattipohjainen kaksikomponenttinen ankkurointimassa. Nopeasti kuivuvana ankkurointimassana kaikenlaatuisille/-laatuiselle: Harjateräksille / raudoituksille Kierretangoille Pulteille ja erikoiskiinnitysmenetelmille Betonille Kiinteille harkkomuurauksille Teräkselle Testaa massan sopivuus kuhunkin käyttökohteeseen, halutun tartuntalujuuden saavuttamiseksi sekä mahdollisen tahrautumisen ja värjäytymisen välttämiseksi, levittämällä ainetta pienelle koealueelle. Testaus on syytä suorittaa, sillä alustan lujuus, koostumus ja huokoisuus vaihtelevat paljon seuraavissa materiaaleissa: Kova luonnonkivi Kiinteä kallio Ominaisuudet / edut Kovettuu nopeasti Työstetään tavallisella patruunapuristimella Erinomainen kantokyky (kuormituskapasiteetti) ETA-hyväksyntä olemassa Valumaton, myös yliolan Styreenivapaa Lähes hajuton Pieni hävikki Ei kuljetusrajoituksia 1 1/7

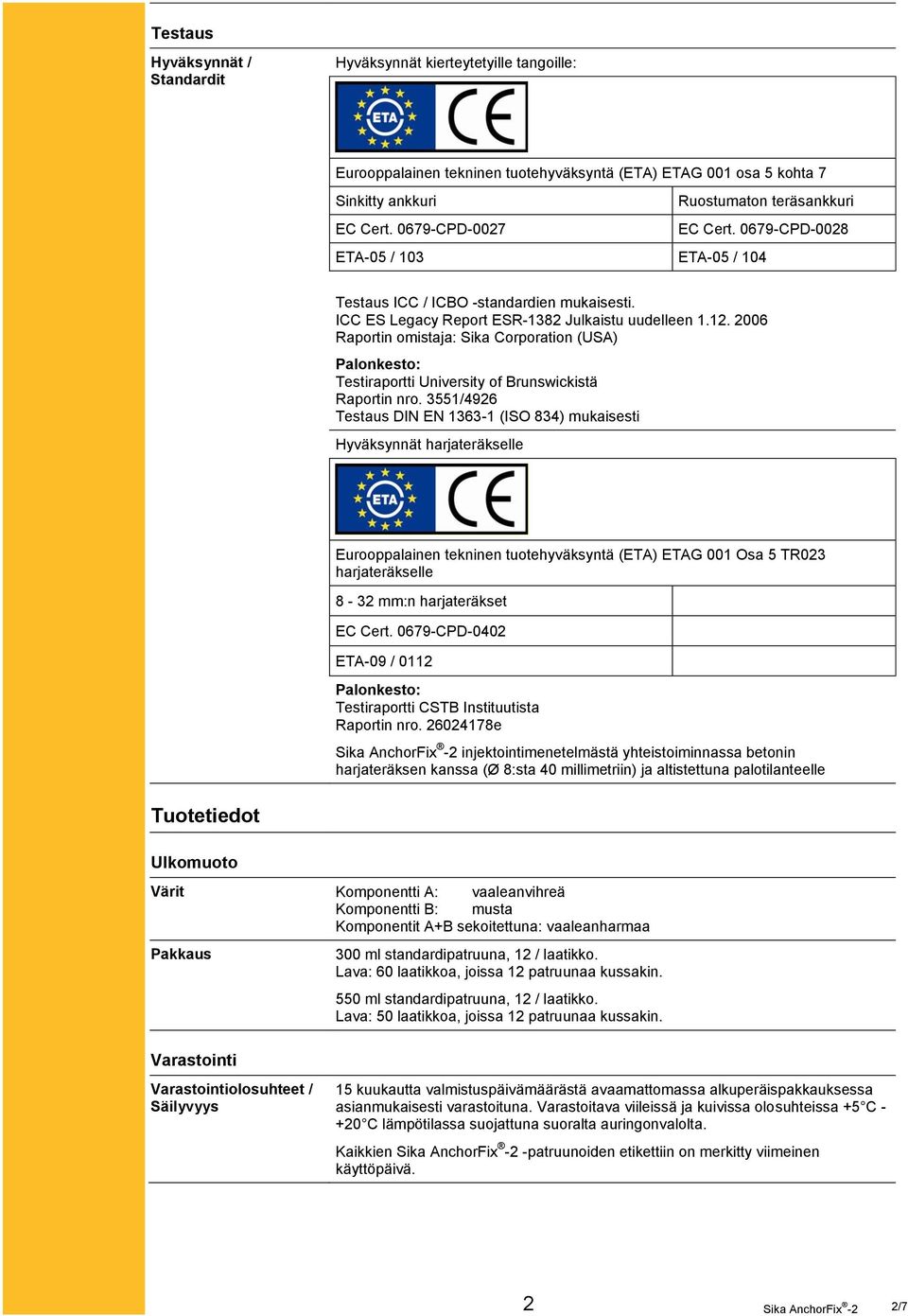

2 Testaus Hyväksynnät / Standardit Hyväksynnät kierteytetyille tangoille: Eurooppalainen tekninen tuotehyväksyntä (ETA) ETAG 001 osa 5 kohta 7 Sinkitty ankkuri Ruostumaton teräsankkuri EC Cert CPD-0027 EC Cert CPD-0028 ETA-05 / 103 ETA-05 / 104 Testaus ICC / ICBO -standardien mukaisesti. ICC ES Legacy Report ESR-1382 Julkaistu uudelleen Raportin omistaja: Sika Corporation (USA) Palonkesto: Testiraportti University of Brunswickistä Raportin nro. 3551/4926 Testaus DIN EN (ISO 834) mukaisesti Hyväksynnät harjateräkselle Eurooppalainen tekninen tuotehyväksyntä (ETA) ETAG 001 Osa 5 TR023 harjateräkselle 8-32 mm:n harjateräkset EC Cert CPD-0402 ETA-09 / 0112 Palonkesto: Testiraportti CSTB Instituutista Raportin nro e injektointimenetelmästä yhteistoiminnassa betonin harjateräksen kanssa (Ø 8:sta 40 millimetriin) ja altistettuna palotilanteelle Tuotetiedot Ulkomuoto Värit Komponentti A: vaaleanvihreä Komponentti B: musta Komponentit A+B sekoitettuna: vaaleanharmaa Pakkaus Varastointi 300 ml standardipatruuna, 12 / laatikko. Lava: 60 laatikkoa, joissa 12 patruunaa kussakin. 550 ml standardipatruuna, 12 / laatikko. Lava: 50 laatikkoa, joissa 12 patruunaa kussakin. Varastointiolosuhteet / Säilyvyys 15 kuukautta valmistuspäivämäärästä avaamattomassa alkuperäispakkauksessa asianmukaisesti varastoituna. Varastoitava viileissä ja kuivissa olosuhteissa +5 C C lämpötilassa suojattuna suoralta auringonvalolta. Kaikkien -patruunoiden etikettiin on merkitty viimeinen käyttöpäivä. 2 2/7

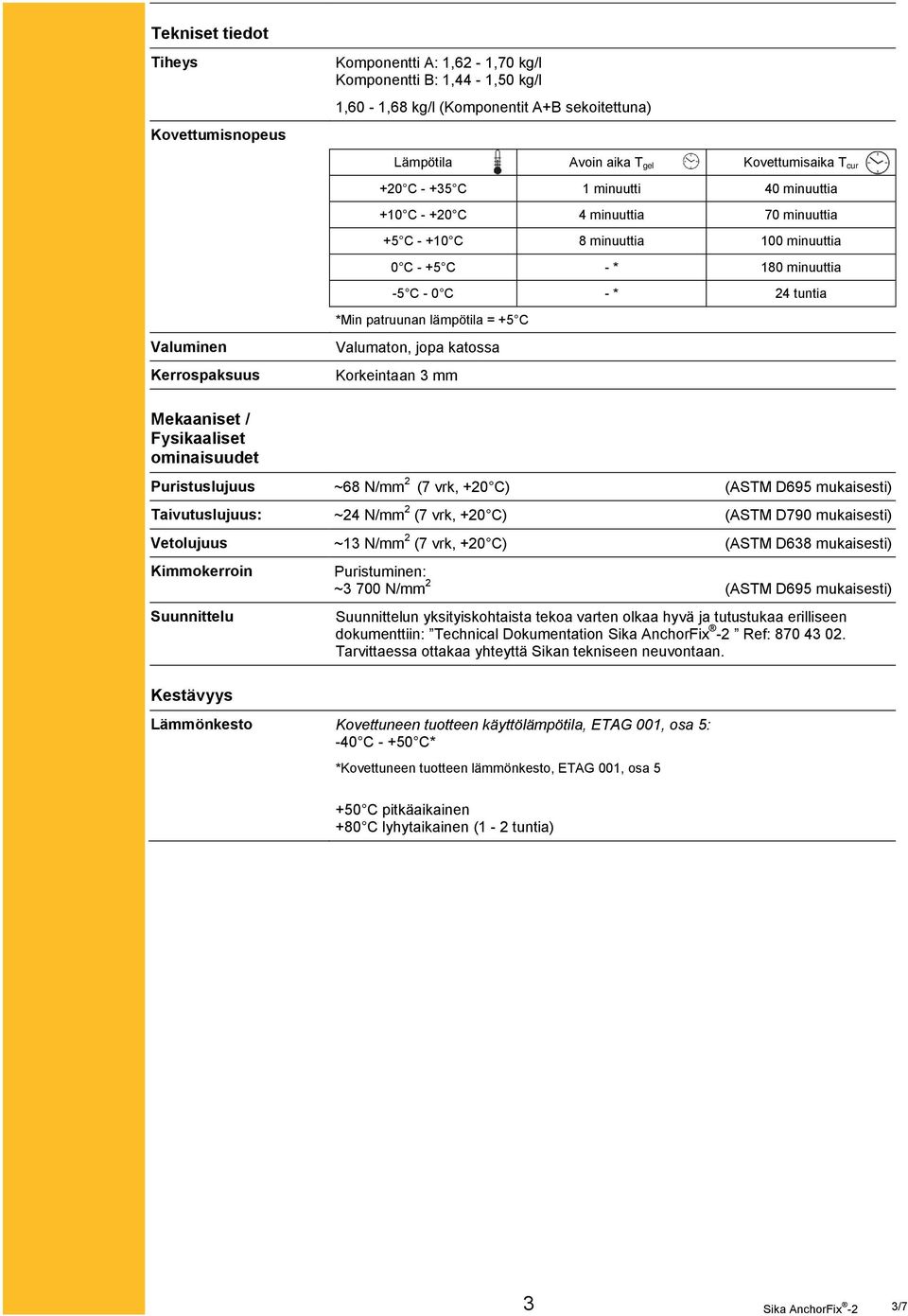

3 Tekniset tiedot Tiheys Kovettumisnopeus Komponentti A: 1,62-1,70 kg/l Komponentti B: 1,44-1,50 kg/l 1,60-1,68 kg/l (Komponentit A+B sekoitettuna) Lämpötila Avoin aika T gel Kovettumisaika T cur +20 C C 1 minuutti 40 minuuttia +10 C C 4 minuuttia 70 minuuttia +5 C C 8 minuuttia 100 minuuttia 0 C - +5 C - * 180 minuuttia -5 C - 0 C - * 24 tuntia *Min patruunan lämpötila = +5 C Valuminen Kerrospaksuus Valumaton, jopa katossa Korkeintaan 3 mm Mekaaniset / Fysikaaliset ominaisuudet Puristuslujuus ~68 N/mm 2 (7 vrk, +20 C) (ASTM D695 mukaisesti) Taivutuslujuus: ~24 N/mm 2 (7 vrk, +20 C) (ASTM D790 mukaisesti) Vetolujuus ~13 N/mm 2 (7 vrk, +20 C) (ASTM D638 mukaisesti) Kimmokerroin Suunnittelu Puristuminen: ~3 700 N/mm 2 (ASTM D695 mukaisesti) Suunnittelun yksityiskohtaista tekoa varten olkaa hyvä ja tutustukaa erilliseen dokumenttiin: Technical Dokumentation Ref: Tarvittaessa ottakaa yhteyttä Sikan tekniseen neuvontaan. Kestävyys Lämmönkesto Kovettuneen tuotteen käyttölämpötila, ETAG 001, osa 5: -40 C C* *Kovettuneen tuotteen lämmönkesto, ETAG 001, osa C pitkäaikainen +80 C lyhytaikainen (1-2 tuntia) 3 3/7

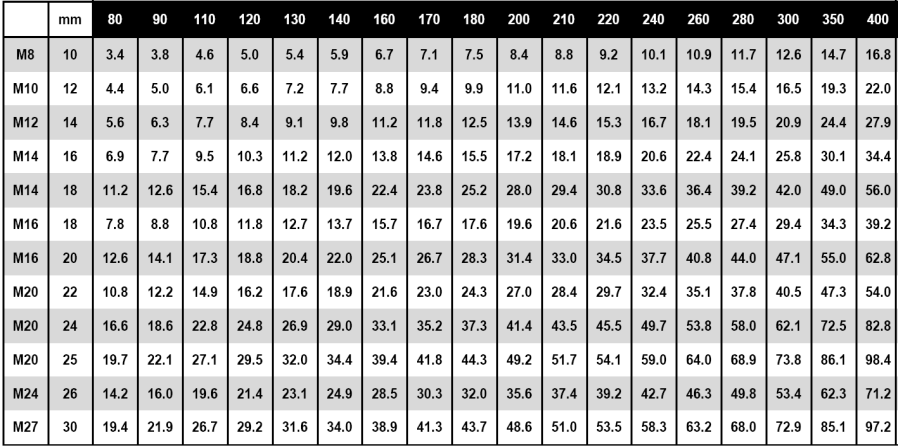

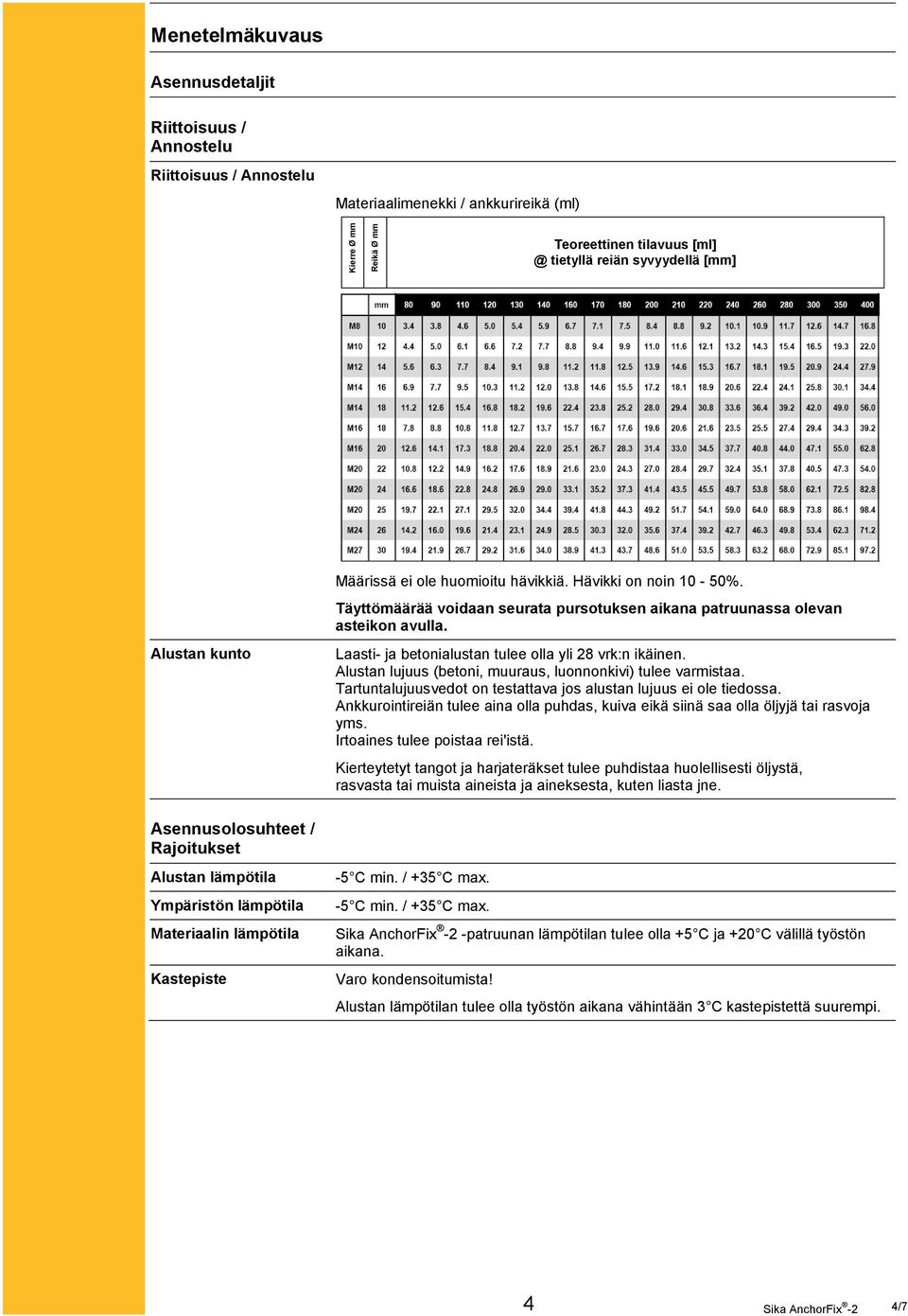

4 Kierre Ø mm Reikä Ø mm Menetelmäkuvaus Asennusdetaljit Riittoisuus / Annostelu Riittoisuus / Annostelu Materiaalimenekki / ankkurireikä (ml) Teoreettinen tilavuus tietyllä reiän syvyydellä [mm] Alustan kunto Määrissä ei ole huomioitu hävikkiä. Hävikki on noin 10-50%. Täyttömäärää voidaan seurata pursotuksen aikana patruunassa olevan asteikon avulla. Laasti- ja betonialustan tulee olla yli 28 vrk:n ikäinen. Alustan lujuus (betoni, muuraus, luonnonkivi) tulee varmistaa. Tartuntalujuusvedot on testattava jos alustan lujuus ei ole tiedossa. Ankkurointireiän tulee aina olla puhdas, kuiva eikä siinä saa olla öljyjä tai rasvoja yms. Irtoaines tulee poistaa rei'istä. Kierteytetyt tangot ja harjateräkset tulee puhdistaa huolellisesti öljystä, rasvasta tai muista aineista ja aineksesta, kuten liasta jne. Asennusolosuhteet / Rajoitukset Alustan lämpötila Ympäristön lämpötila Materiaalin lämpötila Kastepiste -5 C min. / +35 C max. -5 C min. / +35 C max. -patruunan lämpötilan tulee olla +5 C ja +20 C välillä työstön aikana. Varo kondensoitumista! Alustan lämpötilan tulee olla työstön aikana vähintään 3 C kastepistettä suurempi. 4 4/7

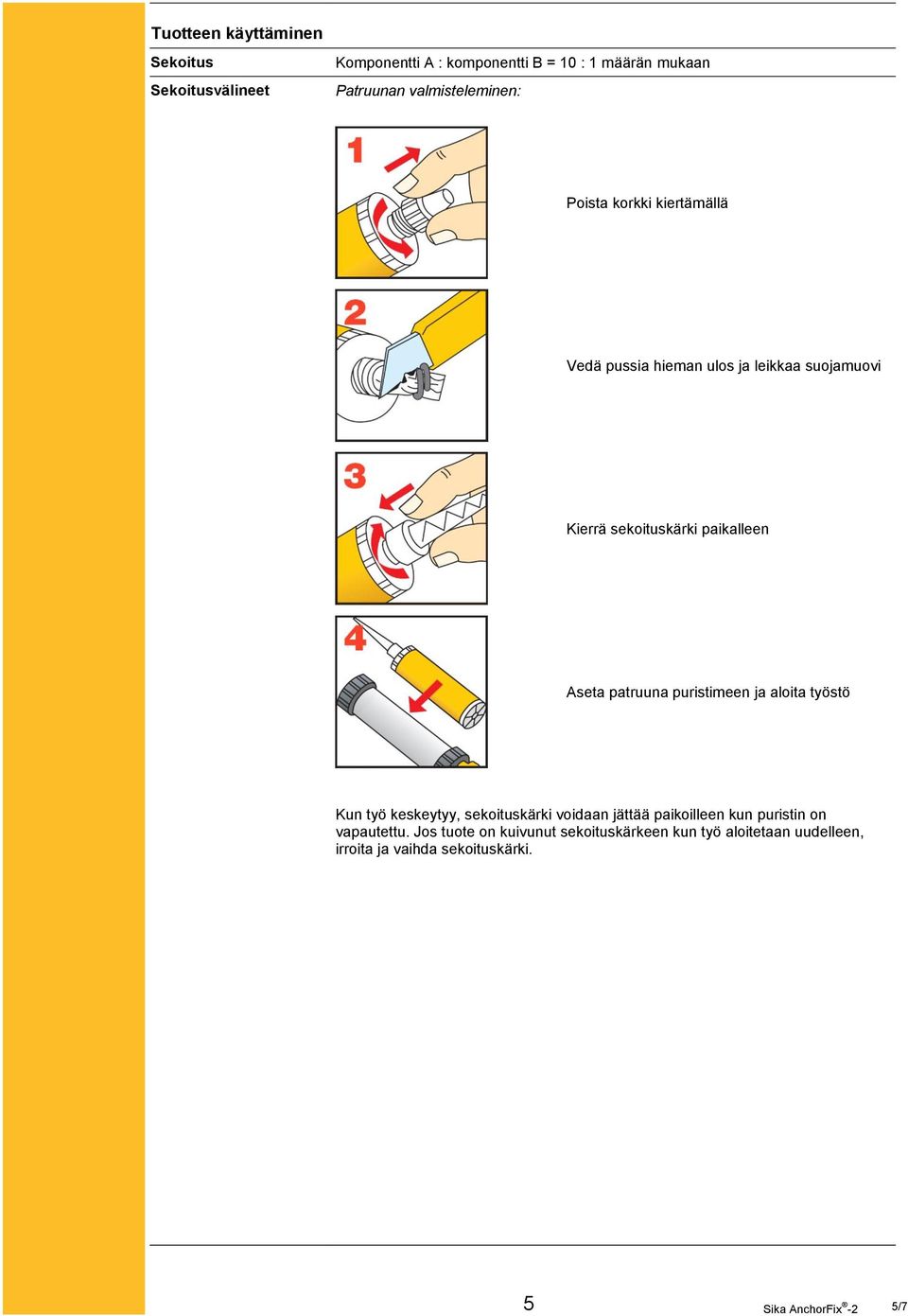

5 Tuotteen käyttäminen Sekoitus Sekoitusvälineet Komponentti A : komponentti B = 10 : 1 määrän mukaan Patruunan valmisteleminen: Poista korkki kiertämällä Vedä pussia hieman ulos ja leikkaa suojamuovi Kierrä sekoituskärki paikalleen Aseta patruuna puristimeen ja aloita työstö Kun työ keskeytyy, sekoituskärki voidaan jättää paikoilleen kun puristin on vapautettu. Jos tuote on kuivunut sekoituskärkeen kun työ aloitetaan uudelleen, irroita ja vaihda sekoituskärki. 5 5/7

6 Työstö / Välineet Ankkurointi täysharkkoon/betoniin: Poraa vaaditun syvyinen ja kokoinen reikä sähköporakoneella. Porausreiän halkaisijan tulee olla oikean kokoinen suhteessa ankkuriin. Porausreikä tulee puhdistaa puhalluspumpulla tai paineilmalla, aloita reiän pohjalta. (vähintään kahdesti) Tärkeää: käytä öljytöntä kompressoria! Porausreiän tulee olla huolellisesti puhdistettu erityisellä teräsharjalla (harjaa vähintään kahdesti) Harjan halkaisijan tulee olla suurempi kuin porausreiän halkaisija. Porausreikä tulee puhdistaa puhalluspumpulla tai paineilmalla, aloita reiän pohjalta. (vähintään kahdesti) Tärkeää: käytä öljytöntä kompressoria! Porausreiän tulee olla huolellisesti puhdistettu erityisellä teräsharjalla (harjaa vähintään kahdesti) Harjan halkaisijan tulee olla suurempi kuin porausreiän halkaisija. Porausreikä tulee puhdistaa puhalluspumpulla tai paineilmalla, aloita reiän pohjalta. (vähintään kahdesti) Tärkeää: käytä öljytöntä kompressoria! Pursota noin 2 painallusta kunnes saavutat tasaisen koostumuksen. Älä käytä huonosti sekoittunutta massaa. Vapauta puristin ja puhdista kärkikappale kankaalla. Pursota ainetta reikään, aloita pohjalta ja vedä kärkeä hitaasti ulospäin reiästä. Vältä ilmataskujen syntymistä. Syviin reikiin pursottamisessa voidaan käyttää pidennysputkea. Asenna ankkuri kiertämällä täytettyyn reikään. Reiästä pitää pursua ulos hieman massaa. Tärkeää: ankkuri tulee asentaa työstöajan aikana. Massan kovettumisen aikana ankkuria ei tule liikuttaa tai sille ei saa asettaa painoa. Pese työkalut välittömästi Sika Colma Cleaner -puhdistusaineella. Pese kädet ja iho huolellisesti lämpimällä vedellä ja saippualla. Tärkeää: Ankkurointi reikäharkkoon: Käytä Sika AncorFix -1 -massaa reikäharkoille. Välineiden puhdistaminen Puhdista kaikki työkalut ja levitysvälineet Sika Colma Cleaner -puhdistusaineella välittömästi käytön jälkeen. Kovettunut materiaali voidaan poistaa vain mekaanisesti. 6 6/7

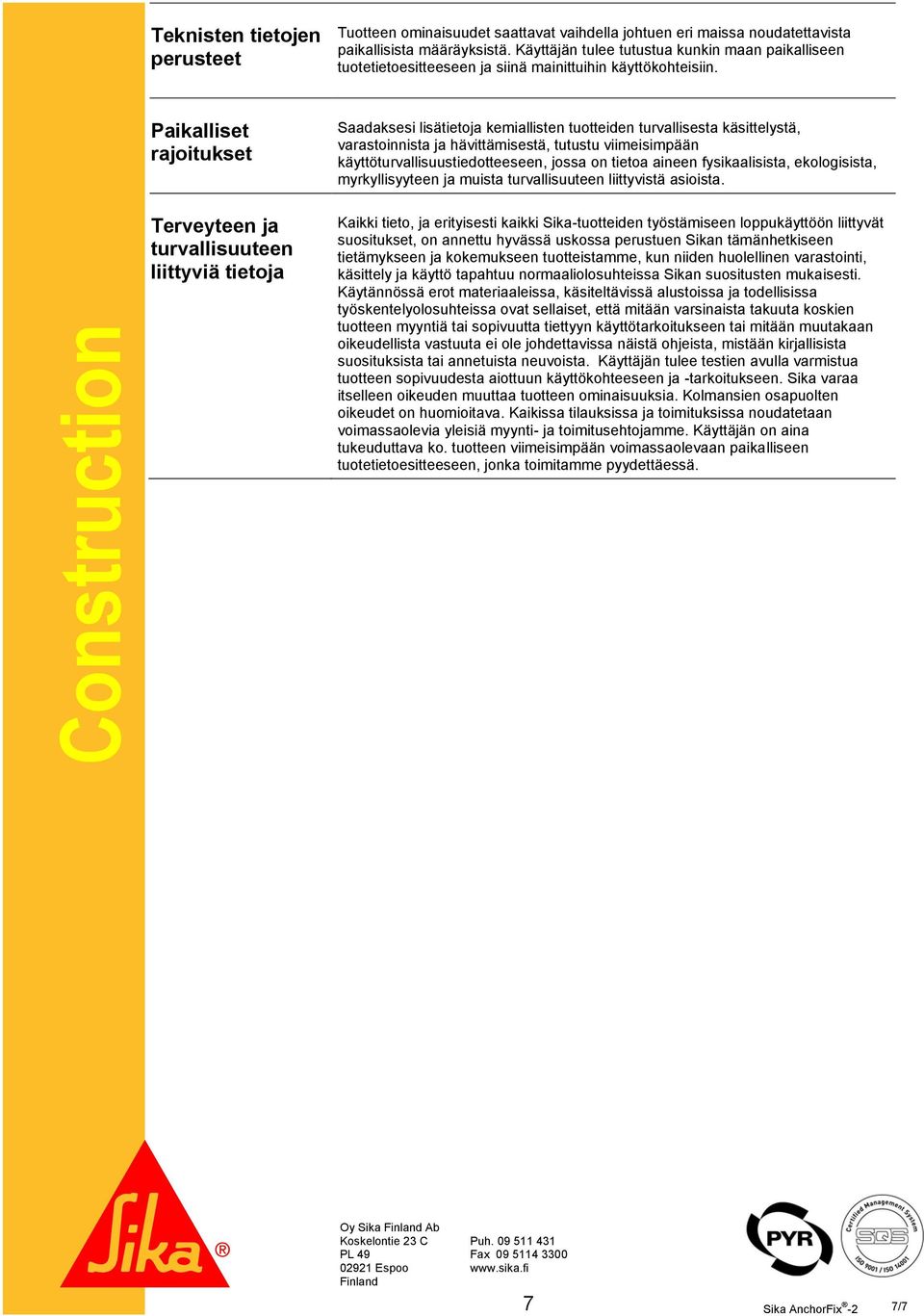

7 Construction Teknisten tietojen perusteet Tuotteen ominaisuudet saattavat vaihdella johtuen eri maissa noudatettavista paikallisista määräyksistä. Käyttäjän tulee tutustua kunkin maan paikalliseen tuotetietoesitteeseen ja siinä mainittuihin käyttökohteisiin. Paikalliset rajoitukset Terveyteen ja turvallisuuteen liittyviä tietoja Saadaksesi lisätietoja kemiallisten tuotteiden turvallisesta käsittelystä, varastoinnista ja hävittämisestä, tutustu viimeisimpään käyttöturvallisuustiedotteeseen, jossa on tietoa aineen fysikaalisista, ekologisista, myrkyllisyyteen ja muista turvallisuuteen liittyvistä asioista. Kaikki tieto, ja erityisesti kaikki Sika-tuotteiden työstämiseen loppukäyttöön liittyvät suositukset, on annettu hyvässä uskossa perustuen Sikan tämänhetkiseen tietämykseen ja kokemukseen tuotteistamme, kun niiden huolellinen varastointi, käsittely ja käyttö tapahtuu normaaliolosuhteissa Sikan suositusten mukaisesti. Käytännössä erot materiaaleissa, käsiteltävissä alustoissa ja todellisissa työskentelyolosuhteissa ovat sellaiset, että mitään varsinaista takuuta koskien tuotteen myyntiä tai sopivuutta tiettyyn käyttötarkoitukseen tai mitään muutakaan oikeudellista vastuuta ei ole johdettavissa näistä ohjeista, mistään kirjallisista suosituksista tai annetuista neuvoista. Käyttäjän tulee testien avulla varmistua tuotteen sopivuudesta aiottuun käyttökohteeseen ja -tarkoitukseen. Sika varaa itselleen oikeuden muuttaa tuotteen ominaisuuksia. Kolmansien osapuolten oikeudet on huomioitava. Kaikissa tilauksissa ja toimituksissa noudatetaan voimassaolevia yleisiä myynti- ja toimitusehtojamme. Käyttäjän on aina tukeuduttava ko. tuotteen viimeisimpään voimassaolevaan paikalliseen tuotetietoesitteeseen, jonka toimitamme pyydettäessä. Oy Sika Finland Ab Koskelontie 23 C PL Espoo Finland Puh Fax /7
