Askeläänen vaimennus -systeemi puulattioille

Transkriptio

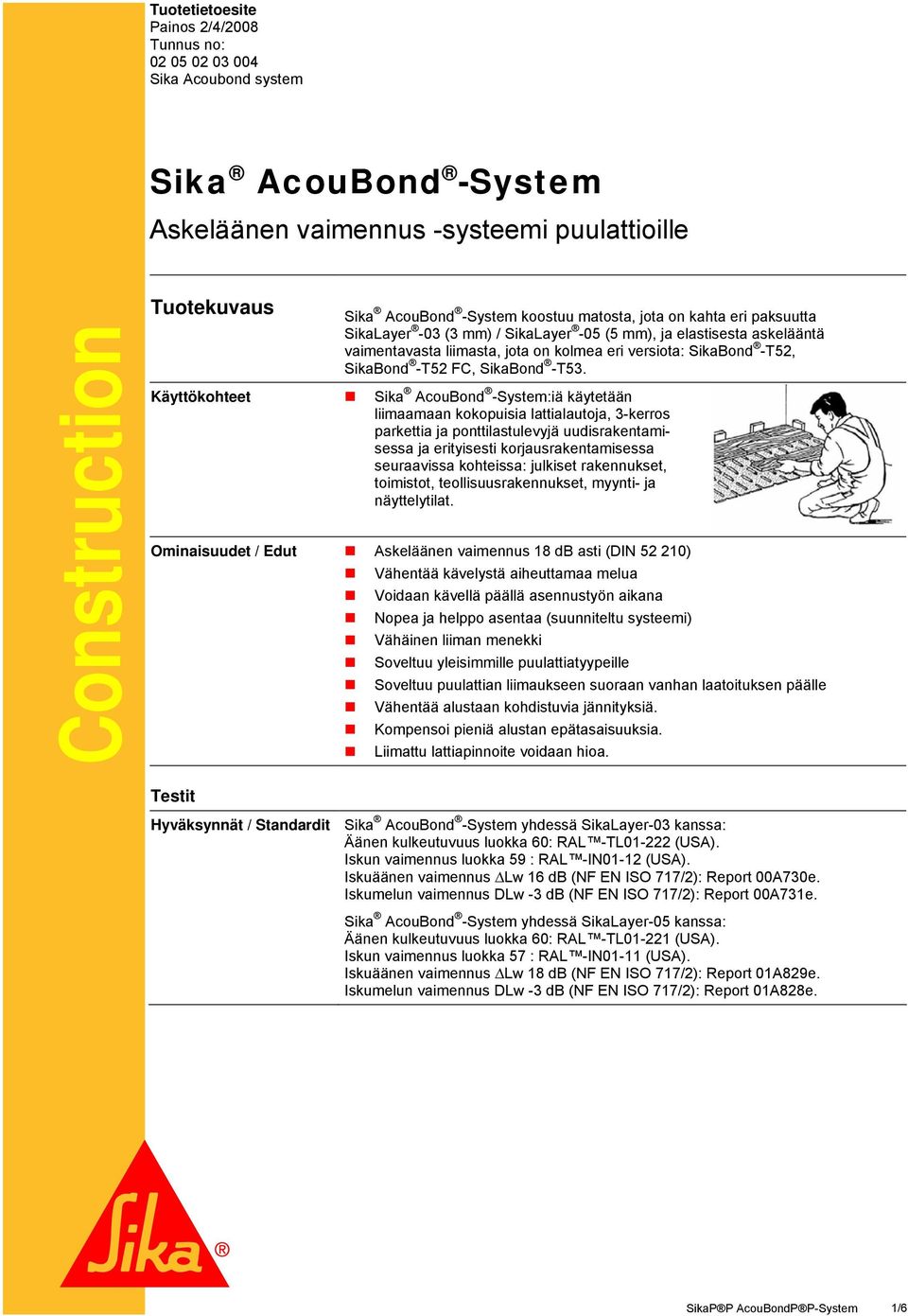

1 Tuotetietoesite Painos 2/4/2008 Tunnus no: Sika Acoubond system Sika AcouBond -System Askeläänen vaimennus -systeemi puulattioille Construction Tuotekuvaus Sika AcouBond -System koostuu matosta, jota on kahta eri paksuutta SikaLayer -03 (3 mm) / SikaLayer -05 (5 mm), ja elastisesta askelääntä vaimentavasta liimasta, jota on kolmea eri versiota: SikaBond -T52, SikaBond -T52 FC, SikaBond -T53. Käyttökohteet Sika AcouBond -System:iä käytetään liimaamaan kokopuisia lattialautoja, 3-kerros parkettia ja ponttilastulevyjä uudisrakentamisessa ja erityisesti korjausrakentamisessa seuraavissa kohteissa: julkiset rakennukset, toimistot, teollisuusrakennukset, myynti- ja näyttelytilat. Ominaisuudet / Edut Askeläänen vaimennus 18 db asti (DIN ) Vähentää kävelystä aiheuttamaa melua Voidaan kävellä päällä asennustyön aikana Nopea ja helppo asentaa (suunniteltu systeemi) Vähäinen liiman menekki Soveltuu yleisimmille puulattiatyypeille Soveltuu puulattian liimaukseen suoraan vanhan laatoituksen päälle Vähentää alustaan kohdistuvia jännityksiä. Kompensoi pieniä alustan epätasaisuuksia. Liimattu lattiapinnoite voidaan hioa. Testit Hyväksynnät / Standardit Sika AcouBond -System yhdessä SikaLayer-03 kanssa: Äänen kulkeutuvuus luokka 60: RAL -TL (USA). Iskun vaimennus luokka 59 : RAL -IN01-12 (USA). Iskuäänen vaimennus Lw 16 db (NF EN ISO 717/2): Report 00A730e. Iskumelun vaimennus DLw -3 db (NF EN ISO 717/2): Report 00A731e. Sika AcouBond -System yhdessä SikaLayer-05 kanssa: Äänen kulkeutuvuus luokka 60: RAL -TL (USA). Iskun vaimennus luokka 57 : RAL -IN01-11 (USA). Iskuäänen vaimennus Lw 18 db (NF EN ISO 717/2): Report 01A829e. Iskumelun vaimennus DLw -3 db (NF EN ISO 717/2): Report 01A828e. 1/6

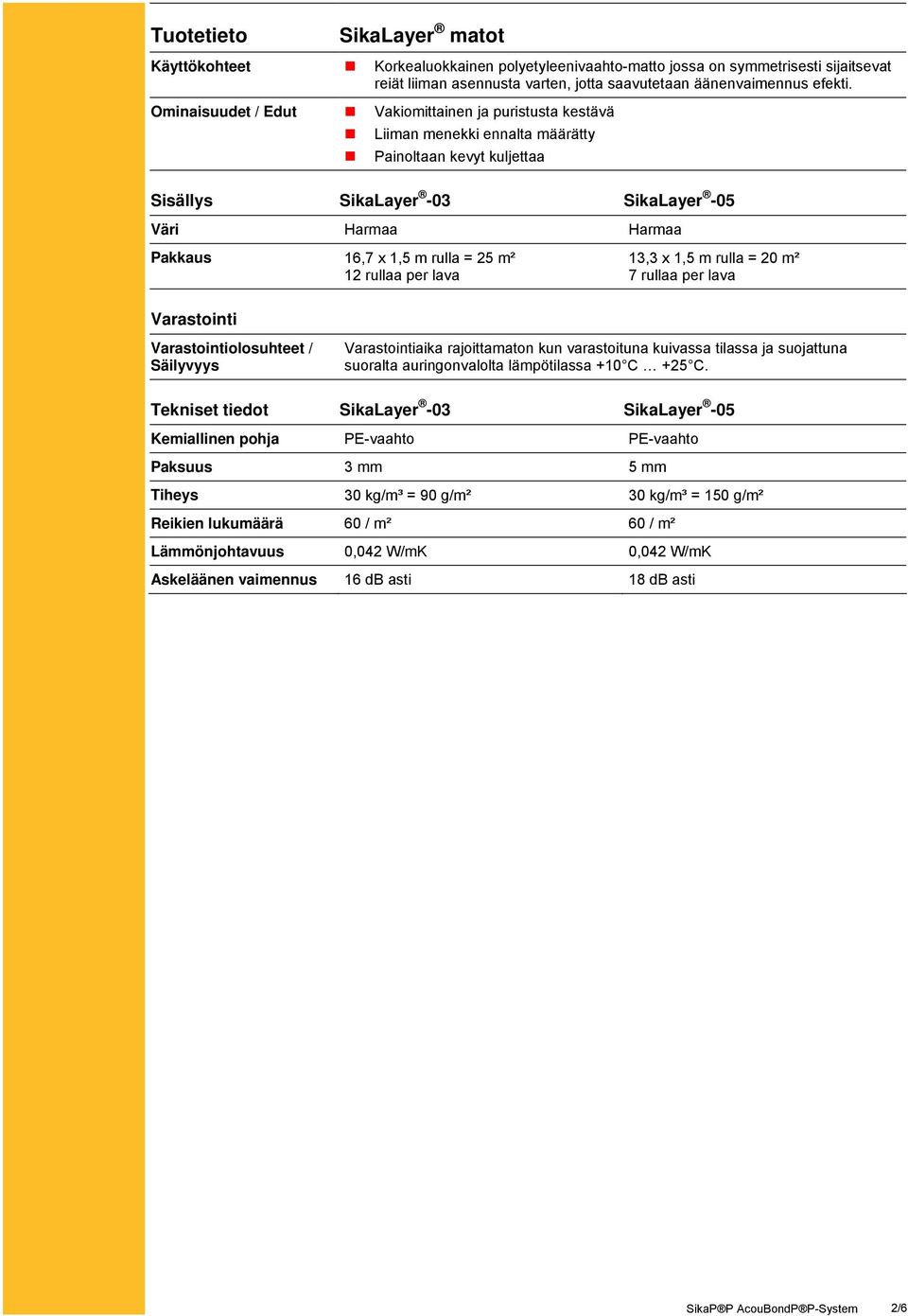

2 Tuotetieto SikaLayer matot Käyttökohteet Korkealuokkainen polyetyleenivaahto-matto jossa on symmetrisesti sijaitsevat reiät liiman asennusta varten, jotta saavutetaan äänenvaimennus efekti. Ominaisuudet / Edut Vakiomittainen ja puristusta kestävä Liiman menekki ennalta määrätty Painoltaan kevyt kuljettaa Sisällys SikaLayer -03 SikaLayer -05 Väri Harmaa Harmaa Pakkaus 16,7 x 1,5 m rulla = 25 m² 12 rullaa per lava 13,3 x 1,5 m rulla = 20 m² 7 rullaa per lava Varastointi Varastointiolosuhteet / Säilyvyys Varastointiaika rajoittamaton kun varastoituna kuivassa tilassa ja suojattuna suoralta auringonvalolta lämpötilassa +10 C +25 C. Tekniset tiedot SikaLayer -03 SikaLayer -05 Kemiallinen pohja PE-vaahto PE-vaahto Paksuus 3 mm 5 mm Tiheys 30 kg/m³ = 90 g/m² 30 kg/m³ = 150 g/m² Reikien lukumäärä 60 / m² 60 / m² Lämmönjohtavuus 0,042 W/mK 0,042 W/mK Askeläänen vaimennus 16 db asti 18 db asti 2/6

3 Tuotetieto SikaBond liimat Käyttökohteet Asenna SikaBond -T52 FC, SikaBond -T53 tai SikaBond -T52 liima kaikkiin reikiin SikaLayer matossa, jotta saavutetaan ennalta määrätty puulattian kiinnittyminen. Ominaisuudet / Edut 1-komponenttinen, käyttövalmis SikaBond -T52 FC: liuotteeton, EC-1, hajuton, nopea kovettuminen SikaBond -T52: liuotteeton, EC-1, hajuton SikaBond -T53: nopea kovettuminen Liima (kovettunut) voidaan hioa Lisätietoja em. liimojen tuotetietoesitteistä Sisällys SikaBond -T52 FC SikaBond -T53 SikaBond -T52 Väri Parketin ruskea Parketin ruskea Parketin beige Pakkaus 600 ml sukka (20 sukkaa per laatikko) 600 ml sukka (20 sukkaa per laatikko) 600 ml sukka (20 sukkaa per laatikko) 1800 ml sukka (6 sukkaa per laatikko) 1800 ml sukka (6 sukkaa per laatikko) Varastointi SikaBond -T52 FC SikaBond -T53 SikaBond -T52 Varastointiolosuhteet / Säilyvyys Valmistuspäivämäärästä varastoituna vahingoittumattomissa, alkuperäisissä suljetuissa pakkauksissa kuivassa tilassa ja suojattuna suoralta auringonvalolta lämpötilassa +10 C +25 C. 9 kuukautta 12 kuukautta 9 kuukautta Tekniset tiedot SikaBond -T52 FC SikaBond -T53 SikaBond -T52 Kemiallinen pohja 1-komponenttinen polyuretaani, kosteuskovettuva Tiheys ~ 1,28 kg/l (DIN ) ~ 1,2 kg/l (DIN ) ~ 1,29 kg/l (DIN ) Nahkoittumisaika / Liiman avoin aika ~ 60 minuuttia ~ minuuttia ~ minuuttia Kovettumisnopeus ~ 4 mm / 24 h ~ 3 mm / 24 h ~ 3 mm / 24 h Lattiapinnalla voidaan kävellä / lattiapinta voidaan hioa tunnin kuluttua asennuksen jälkeen (riippuen ympäristön lämpötilasta ja ilman kosteudesta sekä liiman kerrospaksuudesta). Katso tarkemmat tiedot tuotetietoesitteistä. Valuvuus Käyttölämpötila valmiina rakenteena Koostumus: Helppo levittää saumauspistoolilla. -40 C +70 C, soveltuu käytettäväksi lattialämmityksen kanssa Mekaaniset / Fysikaaliset ominaisuudet SikaBond -T52 FC SikaBond -T53 SikaBond -T52 Leikkauslujuus ~ 0,9 N/mm², 1 mm liiman kerrospaksuudella (DIN 281) ~ 1,2 N/mm², 1 mm liiman kerrospaksuudella (DIN 281) ~ 0,7 N/mm², 1 mm liiman kerrospaksuudella (DIN 281) Vetolujuus ~ 1,0 N/mm² ~ 1,8 N/mm² ~ 1,3 N/mm² Shore A kovuus ~ vrk:n jälkeen (DIN ) ~ vrk:n jälkeen (DIN ) ~ vrk:n jälkeen (DIN ) Murtovenymä ~ 600% 28 vrk:n jälkeen ~ 500% 28 vrk:n jälkeen ~ 900% 28 vrk:n jälkeen 3/6

4 Menetelmäkuvaus Menetelmän rakenne Kuvattua systeemin rakennetta tulee täysin noudattaa eikä muutoksia saa tehdä. Työstö SikaBond -T52 FC SikaBond -T53 SikaBond -T52 Menekki / Annostelu Alustan kunto Alustan esikäsittely 610 (03) (05) g/m 2 ( ml/m 2 ) 580 (03) (05) g/m 2 ( ml/m 2 ) Kaikki eristysmatossa olevat reiät tulee täyttää liimalla. Käytettävä kolmikulmaista liimaussuutinta 8 x 10 mm aukolla. 610 (03) (05) g/m 2 ( ml/m 2 ) Laatikko, jossa on 20 kalvopakkausta, tulee käyttää per rulla SikaLayer-mattoa Puhdas ja kuiva, yhtenäinen, tasainen, vapaa rasvasta, pölystä ja irtonaisesta aineksesta. Maali, sementtiliima ja muut heikosti alustassa kiinni olevat ainekset tulee poistaa. Normaaleja lattiapinnoittamisen sääntöjä ja hyvää rakennustapaa tulee noudattaa. Betoni / sementtilaasti: Alustan tulee olla hiottu ja kauttaaltaan puhdistettu teollisuuslattiaimurilla. Anhydriittilaasti / Anhydriittivalulaasti: Alustan tulee olla hiottu ja kauttaaltaan puhdistettu teollisuuslattiaimurilla hieman ennen liimauksen aloittamista. Levitys mastiksiasfaltin päälle: Alustassa tulee käyttää primerina Sika Primer MB. Tarkemmat ohjeet Sika Primer MB:n tuotetietoesitteestä. Lasitetut keraamiset laatat tai vanhat keraamiset tiililaatat: Alustapinnan rasvojen poisto, puhdista Sika Cleaner :illa tai karhenna laattapinnat ja imuroi huolellisesti. Puu- / kipsilevyt (esim. lastulevy, vaneri): Liimaa / ruuvaa levyt alusrakenteeseen kiinni. Ne tulee kiinnittää alustaan. Kelluvien aluslattioiden tapauksessa ottakaa yhteyttä Sikan tekniseen palveluun. Muut alustat: Ottakaa yhteys Sikan tekniseen palveluun ohjeiden saamiseksi. SikaBond -T52 FC / T53 / T52 voidaan käyttää ilman primerointia betoni- ja sementtilaastipintaisilla lattioilla, anhydriittilattioilla, lastulevyllä ja keraamisilla laatoilla. Levitettäessä mastiksiasfaltti-pinnoille, betoni- ja sementtilaastipinnoille joissa on ylimääräistä kosteutta, vanhojen liimajäänteiden päälle tai heikoille alustoille tulee käyttää primerina Sika Primer MB. Tarkemmat ohjeet Sika Primer MB:n tuotetietoesitteestä tai ottakaa yhteyttä Sikan tekniseen palveluun. Työstö Olosuhteet / Rajoitukset Alustan lämpötila Ilman lämpötila Levittämisen aikana ja kunnes SikaBond liima on täysin kovettunut, alustan ja ilman lämpötilan tulee olla > +15 C ja lattialämmityksen kanssa < +20 C. Koskien alustan lämpötilaa normaalit rakentamista koskevat säännöt ovat oleellisia. Ilman lämpötila välillä +15 C +35 C. Koskien ilman lämpötilaa normaalit rakentamista koskevat säännöt ovat oleellisia. 4/6

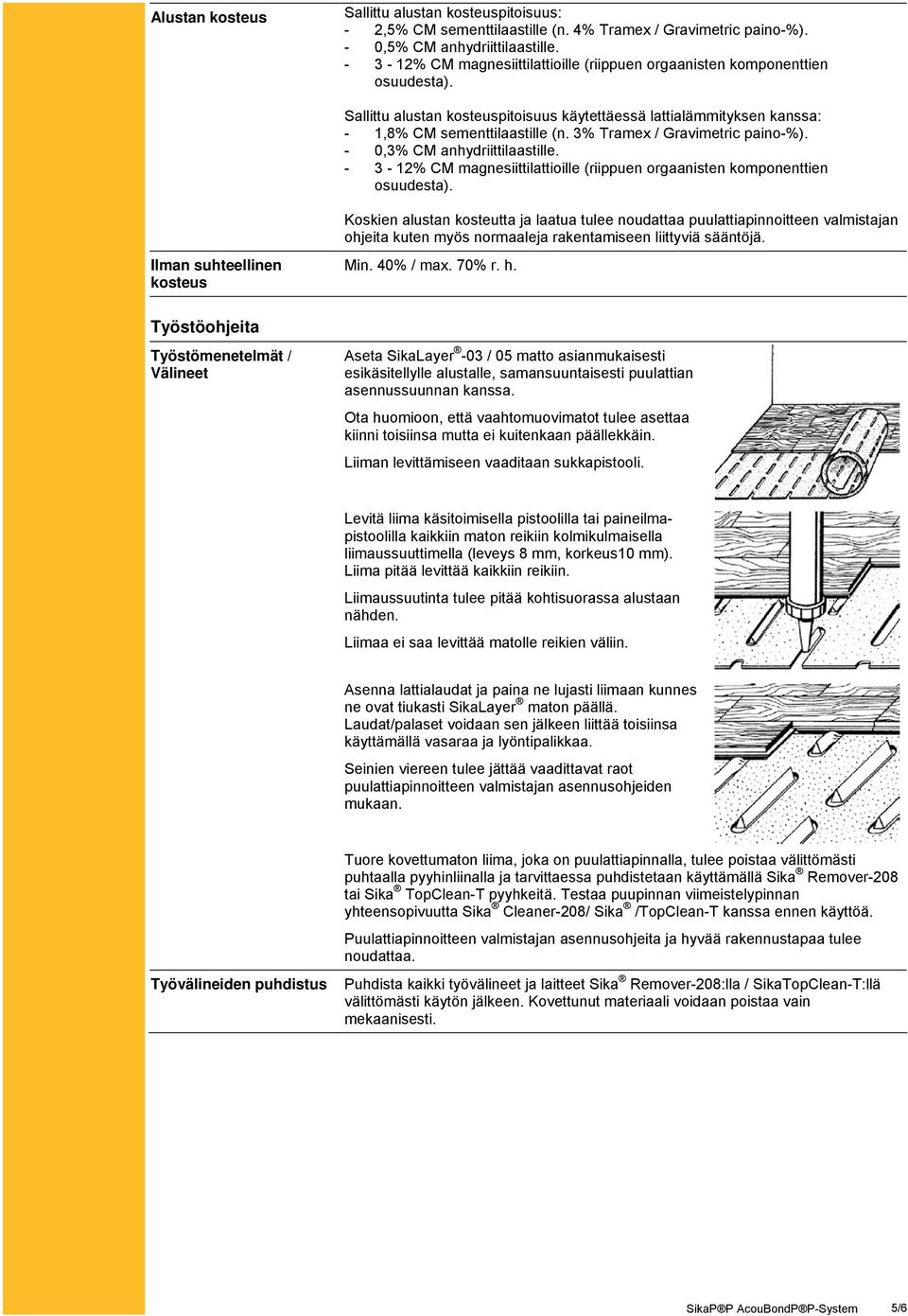

5 Alustan kosteus Sallittu alustan kosteuspitoisuus: - 2,5% CM sementtilaastille (n. 4% Tramex / Gravimetric paino-%). - 0,5% CM anhydriittilaastille % CM magnesiittilattioille (riippuen orgaanisten komponenttien osuudesta). Sallittu alustan kosteuspitoisuus käytettäessä lattialämmityksen kanssa: - 1,8% CM sementtilaastille (n. 3% Tramex / Gravimetric paino-%). - 0,3% CM anhydriittilaastille % CM magnesiittilattioille (riippuen orgaanisten komponenttien osuudesta). Koskien alustan kosteutta ja laatua tulee noudattaa puulattiapinnoitteen valmistajan ohjeita kuten myös normaaleja rakentamiseen liittyviä sääntöjä. Ilman suhteellinen kosteus Min. 40% / max. 70% r. h. Työstöohjeita Työstömenetelmät / Välineet Aseta SikaLayer -03 / 05 matto asianmukaisesti esikäsitellylle alustalle, samansuuntaisesti puulattian asennussuunnan kanssa. Ota huomioon, että vaahtomuovimatot tulee asettaa kiinni toisiinsa mutta ei kuitenkaan päällekkäin. Liiman levittämiseen vaaditaan sukkapistooli. Levitä liima käsitoimisella pistoolilla tai paineilmapistoolilla kaikkiin maton reikiin kolmikulmaisella liimaussuuttimella (leveys 8 mm, korkeus10 mm). Liima pitää levittää kaikkiin reikiin. Liimaussuutinta tulee pitää kohtisuorassa alustaan nähden. Liimaa ei saa levittää matolle reikien väliin. Asenna lattialaudat ja paina ne lujasti liimaan kunnes ne ovat tiukasti SikaLayer maton päällä. Laudat/palaset voidaan sen jälkeen liittää toisiinsa käyttämällä vasaraa ja lyöntipalikkaa. Seinien viereen tulee jättää vaadittavat raot puulattiapinnoitteen valmistajan asennusohjeiden mukaan. Työvälineiden puhdistus Tuore kovettumaton liima, joka on puulattiapinnalla, tulee poistaa välittömästi puhtaalla pyyhinliinalla ja tarvittaessa puhdistetaan käyttämällä Sika Remover-208 tai Sika TopClean-T pyyhkeitä. Testaa puupinnan viimeistelypinnan yhteensopivuutta Sika Cleaner-208/ Sika /TopClean-T kanssa ennen käyttöä. Puulattiapinnoitteen valmistajan asennusohjeita ja hyvää rakennustapaa tulee noudattaa. Puhdista kaikki työvälineet ja laitteet Sika Remover-208:lla / SikaTopClean-T:llä välittömästi käytön jälkeen. Kovettunut materiaali voidaan poistaa vain mekaanisesti. 5/6

6 Construction Huomioitavaa / Rajoitukset Huom. Paikalliset rajoitukset Terveys ja turvallisuus Käyttäjän vastuu Jos puulattiapinnoitteen toimittajan tai valmistajan ohjeet sallivat poikkeamisen normaaleista asennusolosuhteista, niin tällöin on otettava huomioon, että liiman toimivuuden vuoksi lämpötilan tulee olla välillä C. Hyvän työstettävyyden saavuttamiseksi liiman lämpötilan tulee olla vähintään +15 C. Jotta liiman kovettuu oikealla tavalla, vaaditaan riittävä ilmankosteus. Sika AcouBond -System ja nauhaliimausmenetelmä vaativat tarkat pontit (minimi 3 x 3 mm): Minimi puun koko: Maksimi puun koko: paksuus < 28 mm pituus > 300 mm (yli kolmen liimanauhan) leveys > 50 mm paksuus > 12 mm Asennustyö tulee tehokkaammaksi pitkien ja leveiden lautojen kanssa. Tehtäessä puulattian liimausta alueella, jossa ei ole rakenteessa kosteussulkua (ja sellainen tarvittaisiin), voidaan käyttää Sikafloor EpoCem systeemiä ja Sika Primer MB:tä kosteussulkuna. Yksityiskohtaisia ohjeita varten tutustukaa ko. tuotteiden tuotetietoesitteisiin tai ottakaa yhteyttä Sikan tekniseen palveluun. Kemiallisesti esikäsitellyillä puulattiapinnoitteilla (esim. ammoniakki, puupetsi, lahoamisenestoaineet) ja hyvin öljyisten puumateriaalien kanssa, voidaan SikaBond liimoja käyttää vain Sikan teknisen palvelun kirjallisella suostumuksella. Ei saa käyttää PE, PP, TEFLON muovien ja tiettyjen plastisoitujen synteettisen materiaalien kanssa (suoritettava ennakkokokeita tai otettava yhteyttä Sikan tekniseen palveluun). Älä sekoita SikaBond liimaan tai altista liimaa isosyanaatin kanssa reagoivien aineiden kanssa esim. näitä on yleensä alkoholien tai ohentimien seassa, työvälineiden puhdistusaineissa. Altistuminen voi estää liiman kuivumisreaktion. Jotkut primerit voivat vaikuttaa haitallisesti SikaBond liiman tartuntaan (ennakkokokeita suositellaan). Asennettaessa puulattiaa, tulee huomioida että puulattialiima ei saa tulla kosketukseen puulattiapinnoitteen kanssa. Jos suoraa kosketusta liiman ja esim. pinnoitteen kanssa ei voi välttää, tulee yhteensopivuus testata ennen käyttöä. Kaikki tekniset tiedot tässä tuotetietoesitteessä perustuvat laboratoriotesteihin. Käytännössä saadut mittausarvot voivat vaihdella sellaisista olosuhteista johtuen, jotka eivät ole Sikan kontrolloitavissa. Pyydämme ottamaan huomioon, että paikalliset määräykset eri maissa voivat vaikuttaa tuotteen käyttöön. Tarkista tarkat käyttöohjeet ja -kohteet paikallisesta tuotetietoesitteestä. Saadakseen tietoa ja neuvoja kemiallisten tuotteiden turvallisesta käsittelystä, varastoinnista ja hävittämisestä käyttäjän tulee tarkistaa viimeisin materiaaliturvallisuusesite, jossa on tietoa fysikaalisista, ekologisista, toksikologisista ja muista turvallisuuteen liittyvistä asioista. Kaikki tiedot, ja erityisesti kaikki suositukset liittyen Sika-tuotteiden työstämiseen ja loppukäyttöön, on annettu hyvässä uskossa perustuen Sikan tämänhetkiseen tietämykseen ja kokemukseen tuotteistamme, kun niiden huolellinen varastointi, käsittely ja käyttö tapahtuu normaaliolosuhteissa Sikan suositusten mukaisesti. Käytännössä erot materiaaleissa, käsiteltävissä alustoissa ja todellisissa työskentelyolosuhteissa ovat sellaiset, että mitään varsinaista takuuta tuotteen myyntiä tai sopivuutta tiettyyn käyttötarkoitukseen koskien tai mitään muutakaan oikeudellista vastuuta ei ole johdettavissa näistä ohjeista, mistään kirjallisista suosituksista tai annetuista neuvoista. Käyttäjän tulee testien avulla varmistua tuotteen sopivuudesta aiottuun käyttökohteeseen ja -tarkoitukseen. Sika varaa itselleen oikeuden muuttaa tuotteen ominaisuuksia. Kolmansien osapuolten oikeudet on huomioitava. Kaikissa tilauksissa ja toimituksissa noudatetaan Sikan voimassaolevia yleisiä myynti- ja toimitusehtoja. Käyttäjän on aina tukeuduttava ko. tuotteen viimeisimpään voimassaolevaan paikalliseen tuotetietoesitteeseen, jonka toimitamme pyydettäessä. Oy Sika Finland Ab Veininlaaksontie 1 Puh. (09) PL 1 Fax (09) ESPOO FINLAND 6/6
