1 Kylvö

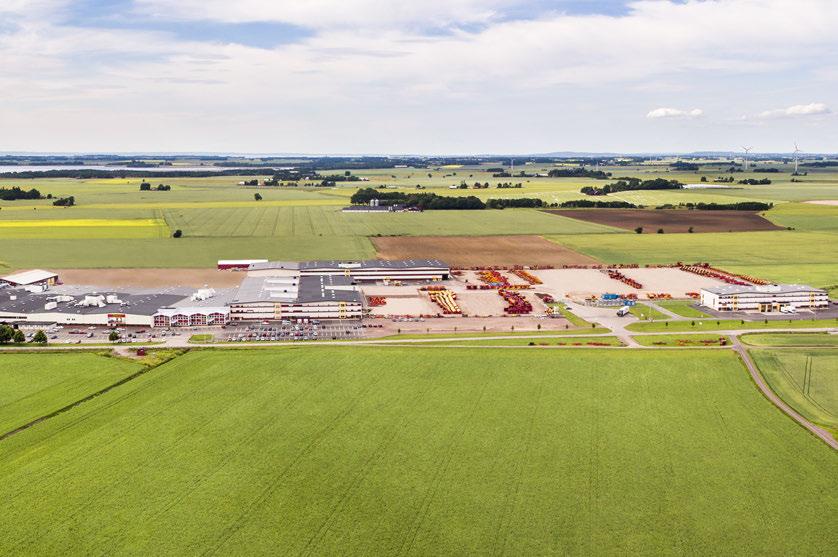

2 Inledning Sådd_Layout :33 Sida 2 Maanviljelijä näki mahdollisuuden Ensimmäinen tuote näki päivänvalon Starkin perhetilalla 1960-luvulla. 30 hehtaarin pikkutila kaipasi parempaa kalustoa, joten Rune Stark tarttui haasteeseen ja rakensi teräksestä äkeen. Materiaalivalinta oli ainutlaatuinen, sillä siihen aikaan äkeet tehtiin puusta ja joka vuosi oli tarve tehdä uusi. Runen naapurit tiedustelivat mahdollisuutta ostaa uusi äes, ja niinpä Väderstad-yritys sai alkunsa. Uteliaisuus sekä jatkuva halu tehdä parempia koneita ja helpottaa viljelijöiden työtä on kasvattanut pienen yrityksen tämän päivän kansainväliseksi konserniksi Väderstad esitteli ensimmäisen äkeensä Siinä oli aikalaisiinsa nähden ainutkertainen rakenne ja siitä tuli hyvin menestyksekäs rajoja siirrettiin SH-2:lla, 14,8 m leveällä isoille tiloille tarkoitetulla äkeellä NZ-äes on todennäköisesti menestynein koskaan valmistettu äessarja. Sille on ominaista korkea kapasiteetti, erinomainen kestävyys ja aiempaa vähempi ajokertojen tarve.

3 3

4 Inledning Sådd_Layout :33 Sida 4 Helpompi työ ja paremmat tulokset Perustajamme henki elää vahvasti yrityksessämme. Olemme edelleen uteliaita ja etsimme teknisiä ratkaisuja helpottamaan viljelijän arkea. Kantava ajatuksemme on kehittää koneita, jotka pystyvät tekemään useita työvaiheita tehokkaasti yhdellä ajokerralla. Tämän edut ovat ilmeisiä. Pellot ovat kylvökunnossa oikeaan aikaan ja antavat edellytykset parhaaseen satoon, samalla säästäen viljelijälle aikaa, energiaa ja rahaa. Kehitämme viljelymenetelmiä ja valmistamme erilaisiin olosuhteisiin sopivia kylvökoneita, kultivaattoreita, äkeitä ja jyriä, aina Australian hiekoilta pohjoisen Euroopan savikoille. Eri kasvit asettavat erilaisia vaatimuksia kylvölle ja muokkaukselle, Väderstad koneet suunnitellaan nämä huomioon ottaen. Suuri osa uusien koneiden testauksesta tehdään tiiviissä yhteistyössä viljelijöiden kanssa 4 ympäri maailman. Tämän tyyppinen kehitysyhteistyö on meille tärkeää, sillä palaute johtaa usein parannuksiin ja uusiin ajattelutapoihin. Laatu tuo varmuutta Tehdään niin että kestää oli Rune Starkin lentävä lause. Se on jotakin, mihin tartumme tiiviisti testatessamme koneita ja kompontentteja. Laajoihin testeihin kuuluu peltokokeet, mekaaninen testaus, rasituskokeet ja laboratoriotestit. Luotamme laatuumme niin vahvasti että tarjoamme kahden vuoden takuun kaikille koneillemme. Sen johdosta voit investoida luottavaisin mielin.

5 Inledning Sådd_Layout :34 Sida 5

6 6

7 Inledning Sådd_Layout :34 Sida 7 Täydellinen kylvökonevalikoima Rapid sivut Spirit sivut Tempo sivut Seed Hawk sivut Carrier Drill sivut BioDrill sivut

8 Inledning Sådd_Layout :34 Sida 8 Kahden vuoden takuu kaikilla koneillamme antaa lisävarmuutta investoinnillesi.

9 Inledning Sådd_Layout :34 Sida 9 Rankat testit tuovat fiksuja ratkaisuja ja korkeampaa laatua Materiaalien ja rakenteiden täytyy sietää vaikeita olosuhteita tuhansilla kuluttavilla hiekkamailla tai raskailla savimailla. Insinöörimme tekevät työtä jatkuvasti innovatiivisen kehityksen parissa, mikä tekee koneistamme entistäkin parempia. Tietokonesimulaatiot näyttävät miten rasitukset kohdistuvat eri rungon osiin, joita sitten testataan käytännön olosuhteissa pellolla. Kuluvia osia testataan laboratoriossa päivästä toiseen erilaisissa olosuhteissa heikkojen kohtien etsimiseksi ja parannusten tekemiseksi. Perusungot on rakennettu korkealaatuisista profiilipalkkiteräksistä, jotka ovat vääntölujia ja tuovat vakauden rakenteisiin. Rungot ovat täyshitsattuja, jolloin vältytään väljiltä pulttiliitoksilta ja niihin liittyvältä kulumiselta kun ajetaan suurissa nopeuksissa. Väderstad otti ensimmäisenä Euroopan maatalouskonemarkkinoilla käyttöön kumijousituksen, joka vaimentaa iskuja. Kokemuksemme tämäntyyppisen kumijousituksen rakenteesta ja toimintaperiaatteesta on vertaansa vailla. Lautasissa on kestovoidellut laakerit, säästäen aikaa huoltotöissä. Laakeroinnissa on erikoistiiviste, joka suojaa tehokkaasti kosteuden tai pölyn tunkeutumiselta. Pienet yksityiskohdat ovat myös tärkeitä. Otetaan esimerkiksi nerokas rakenne piikin kiinnitykseen, joka on erittäin vakaa ja välyksetön kulumisesta riippumatta. Koneita ei testata ainoastaan laboratoriossa ja pelloilla, vaan lisäksi läheisellä kivilouhoksella soraradalla, kierros kierroksen jälkeen. Koneet joutuvat kovemmalle käsittelylle kuin koskaan maataloustöissä, mutta se paljastaa myös mahdolliset heikkoudet jotka korjataan. Tämä johtaa pitkään kestoikään ja hyvään kokonaistaloudellisuuteen. 9

10 Inledning Sådd_Layout :34 Sida 10 Paras järjestelmä kaikkiin olosuhteisiin Pyrittäessä ihanteelliseen satoon, yksi tärkeimmistä työvaiheista tiloilla on kylvötyö. Kasvustosta pyritään saamaan mahdollisimman tasainen nopeastikin ajettaessa, joten kaikki siemenet on saatava osumaan keskenään samankaltaisiin olosuhteisiin. Perinteinen kylvö, kevennetty muokkaus tai suorakylvö Väderstad tarjoaa kaikkiin järjestelmiin tarkkuutta ja laatua. Rapid vai Spirit Väderstadilla on kaksi vakiintunutta kylvökoneperhettä; Rapid ja Spirit. Molemmat koneet kylvävät nopeasti ja laadukkaasti. Joka koneella on vahvuutensa ja näillä koneilla ne usein limittyvät. Jotta voisi päättää kumpi kone on oikea omiin olosuhteisiin, on tärkeää tutustua molempiin konekonsepteihin. Suurimpia eroja ovat jyräpyörien sijoittuminen, vannasjärjestelmä ja vannaspaino. Spirit Kaksoiskiekkovannas Rapid Yhden kiekon vannas Sijoittaa siemenen tiivistettyyn maahan Parhaimmillaan kun: - maa on kuohkeaa ja vastus on kevyt kahdet Offset-sijoitetut lautaset V-muotoon asennettuina saavat aina varman otteen maasta - pelto on epätasainen siemen sijoittuu erittäin hyvin, koska kylvövantaat sopeutuvat hyvin epätasaisuuksiin - toivotaan pienempää vetotehontarvetta Spirit-vantaita on kevyt vetää - toivotaan ennemmin matalaa kuin syvää kylvöä Parhaimmillaan kun: - tarvitaan suurta voimaa maahan tunkeutumiseen esim. raskailla mailla tai suorakylvössä - kivisissä olosuhteissa (painaa kiviä maahan) - olkea on paljon leikkaa olkea ja pitää kylvöalustan puhtaana. Näin pinnalle jää enemmän olkea suojaamaan kuivuudelta ja eroosiolta. - kylvetään syvälle - muokkausta on kevennetty kaikki lautaset muokkaavat Spirit Tiivistää pääsääntöisesti ennen kylvövantaita Parhaimmillaan kun: - maa on kuohkeaa ja kaipaa tiivistystä ennen kylvöä - maa on äärimmäisen huokoista eikä anna vastusta kaksoiskiekkovannas jatkaa pyörimistään - etumuokkain muokkaa haluttua kylvösyvyyttä syvemmältä - kylvetään kevyttä maata heti kynnön jälkeen 10 Rapid Tiivistää kylvövantaiden jälkeen Parhaimmillaan kun: - kylvövako on vaikea sulkea ensisijaisesti raskailla mailla - kylvetään syvään mitä syvempi kylvö, sitä enemmän painoa tiivistäminen vaatii - kylvetään raskaita maita maahan voi olla vaikea tunkeutua, jos se on ensin tiivistetty - pinnassa on paljon kiviä

11 StripDrill Väderstadin Strip Drill -järjestelmä on kehitetty viljan ja rapsin satotasojen nostamiseen ja tämän korkeamman tason ylläpitämiseen. Tähän päästään, kun piikit viiltävät maahan syviä uria, joita pitkin juuret pääsevät helpommin kasvamaan alaspäin ja hyödyntämään näin kosteuden ja ravinteet tehokkaammin. Lannoite sijoitetaan uriin kahteen syvyyteen juurikasvua piristämään. Satotasoja vakauttavaan vaikutukseen päästään, kun vahvajuuriset kasvit kestävät paremmin kuivuutta ja pystyvät nauttimaan täsmäsijoitetusta lannoitteesta. Järjestelmää voidaan käyttää 33,4 cm:n rivivälillä rapsille ja 16,7 cm:n rivivälillä viljakasveille. Tunnettuun Strip Till -menetelmään verrattuna ja erotukseksi siitä, tämän järjestelmän riviväli on tiheämpi ja pintaa muokataan, jotta kylvöalustaan saadaan hienojakoista maata. Perinteinen Strip Tillage -kylvö ei onnistu tihein rivivälein, koska kasvijätteelle ei silloin jää tarpeeksi tilaa. Strip Drill on Spiritistä kehitelty versio, jossa uusi etumuokkain muokkaa jopa 30 cm:n syvyyteen ja lannoite sijoitetaan kahteen eri syvyyteen. Strip Drillillä voi kylvää tiheämmin kuin Strip Tillagessa, joten peltoon mahtuu enemmän kasveja. Suorakylvö Suorakylvön suuri etu on kasvustonperustamisen kustannusten perusteellinen pieneneminen. Myös työaikakäsitys muuttuu, kun kaikki muokkaustyö katoaa. Tämä saattaa kuulostaa helpolta, mutta suorakylvö vaatii viljelijältä paljon, kun satotaso halutaan säilyttää samana kuin mitä tahansa muokkaavaa kylvöjärjestelmää käytettäessä. Ennenkaikkea vaaditaan hyvin toimivaa kasvikiertoa eli välikasveja viljavuosien väliin. Kun maanmuokkauksen korjaavia vaikutuksia ei myöskään voida hyödyntää, on erityisen tärkeää välttää ajourien muodostumista ja kaikkea muutakin, mikä häiritsee maanpinnan tasaisuutta. Hyvään tulokseen vaaditaan myös ettei juurien kehitystä estäviä tiivistymiä esiinny. 11

12 Rapid C Spirit C Seed Hawk Spirit StripDrill cm Kylvölannoitus varmistaa hyvän kasvuston Väderstadilla on pitkät kylvölannoitusperinteet ja se on tekniikallaan auttanut viljelijöitä nostamaan satotasojaan, lisäämään työtehoja ja vähentämään maan tiivistymistä. Lannoitteen ja siemenen samanaikaisella kylvöllä saavutetaan monia maataloudellisia etuja. Pääasia on, että lannoitteen täsmäsijoittaminen lisää tarkkuutta verrattuna lannoitteen pintalevittimen käyttöön. Lisäksi tarvittavan lannoitteen määrä vähenee, kun vähemmän menee hukkaan. Lannoitteen multaaminen puolestaan pienentää kuivuudesta aiheutuvia riskejä. Yleisesti siemenen alapuolelle sijoitettu lannoite sulaa nopeasti maan omassa kosteudessa ja on siten heti juurten käytettävissä kasville tärkeässä kehityksen alkuvaiheessa. Alempana sijaitseva lannoite ohjaa juurten kasvua alaspäin, mistä on etua erityisesti kuivilla seuduilla. Pintalevittimellä levitetty lannoite jää kuivalla säällä sulamattomaksi pellon pintaan, ja kun lannoite lopulta liukenee, se on ensisijaisesti rikkakasvien käytössä. Aiemmin oli melko tavallista levittää lannoite pintalevittimellä jopa kevätkylvöille, mutta tämä tapa on nopeasti vähentänyt suosiotaan. Paremman viljelyvarmuuden lisäksi nykyään halutaan myös lannoite täysin oikeaan paikkaan oikeaan aikaan. Etuvaruste viisas valinta Kaikissa vakiintuneissa Väderstadin kylvökoneissa on etumuokkaimia. Niillä on useita sekä maataloudellisia että taloudellisia tarkoituksia. Työteho kasvaa rajusti, kun yhdellä ajokerralla tehdään useampia töitä. Tämä säästää sekä aikaa että polttoainetta. Normaalisti pellot ovat juuri kylvöaikaan herkimmillään pakkautumaan. Jokainen poisjäänyt ajokerta lisää satoa antamalla juurille kasvurauhan. Vielä yksi tärkeä maataloudellinen näkökulma on kosteuden säilyminen maassa. Jokainen muokkauskerta kuivattaa maasta 3-5mm:n sadetta vastaavan vesimäärän. Kylvökoneen etumuokkainta käyttämällä tämä kosteus säilyy maassa kasvuston käytössä, mikä osaltaan varmistaa kasvien hyvää kehitystä. cm cm Tutkimuksissa on osoitettu korkeimpia satotason nousuja, kun lannoite sijoitetaan muutaman sentin syvemmälle kuin siemen ja siemenrivien väliin (kevätkylvössä). 12

13 Inledning Sådd_Layout :34 Sida 13 Väderstad menetelmät - säästävät aikaa ja rahaa 6 kuusisiipiset aurat Vaakatasojyrsin 4 m 6 kuusisiipiset aurat Rexius 8,2 m 6 kuusisiipiset aurat Rexius Twin 6,3 m Cultus 4,2 m Carrier 6,5 m Swift 5,6 m Carrier 6,5 m Rapid A 6 m Rapid A 6 m Spirit 6 m TopDown 3 m Swift 5,6 m Jyrä 10 m Rapid A 6 m 6 kuusisiipiset aurat Carrier 6,5 m NZA 8 m Kylvö 6 m Rapid A 6 m Spirit 6 m Rapid A 6 m Carrier Drill 3 m Carrier Drill 3 m Rapid A 6 m Seed Hawk 8 m Kombi Suhdelukuja Konekustannukset on laskettu ruotsalaisin ohjearvoin.väderstadin Rapid on joustava ja toimii erinomaisesti kaikissa muokkausjärjestelmissä suorakylvöstä kynnökseen. Rapid-kylvö säästää ajokertoja, aikaa ja polttoainetta. 13

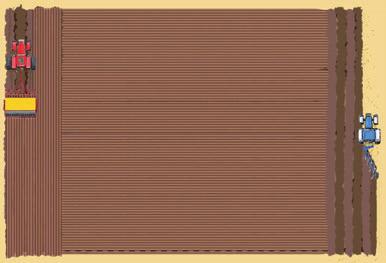

14 Muista päisteet, kun kylvät Niiden, joilla on kokemusta huonoista päistekasvustoista, kannattaa vähentää muokkausta päisteessä. Työ kannattaa jättää Rapidin hoidettavaksi, se muokkaa samalla kun se kylvää päisteet aivan viimeiseksi. Liian hienojakoinen maa Jos maa on sopivan kuohkeaa jo ennen kylvöä, jokainen ylimääräinen ajokerta voi aiheuttaa haittaa. Näin käy esimerkiksi kun päisteet ovat hienontuneet liiaksi ja sitten tulee sade, joka muuttaa päisteen kuorettuneeksi. Muu pelto ei kuoretu, koska maa-aines siellä on karkeampaa. Yksi ratkaisu tähän ongelmaan voisi olla päisteiden muokkaamisen välttäminen ennen kylvöä. Käännä äes jo ennen päistettä ja anna Rapidisi hoitaa maanmuokkaaminen yhtäaikaa kylvön kanssa. Päisteissä etumuokkain, kuten Crossboard, äkeenpiikit tai lautaset, saa sitten tehdä tiukemmin töitä Päisteiden muokkauskerrat neljästä kahteen Kun kääntää äkeen jo ennen päistettä eikä aja äkeellä koko pellon ympäri, vähenevät muokkauskerrat puoleen entisestä. Kantavien pyörien yhtä käyntiä lukuunottamatta päiste pysyy koskemattomana kylvöön asti. Tämä periaate pätee niin kevät- kuin syyskylvölläkin ja sitä on erittäin tärkeä noudattaa, kun maa on kostea. Kultivaattorilla pellon keskiosa muokataan ensin. Sen jälkeen sama alue kylvetään Rapidilla. Viimeiseksi käsitellään päisteet, ensin kultivaattorilla ja sen jälkeen Rapidilla. Äkeellä ajetaan vain pellon keskiosa viistosti edellisiin ajojälkiin nähden, päisteitä ei äestetä. Äestyksen jälkeen kylvetään Rapidilla viistosti äkeenjälkiin nähden. Päisteet kylvetään viimeiseksi. 14

15 Rapidilla suoraan viillokseen Alueille, joissa syksyt ovat usein hyvin märkiä, on kehitetty runsaan kosteuden kestävä kylvö- ja muokkausjärjestelmä. Siinä kyntö ja kylvö tapahtuvat enemmän tai vähemmän samanaikaisesti. Järjestelmän punainen lanka on samansuuntainen kyntö ja kylvö, jossa käännytään muokkaamattomalla maalla. Päisteet muokkautuvat sitten tehokkaasti, kun päistetyöskentelyn aika on. Tämä toimintatapa sopii erinomaisesti sekä kyntämiseen että kultivointiin. Lopuksi kynnetään päisteet ja ne kylvetään viipymättä. Tämä järjestelmä vie hieman enemmän aikaa ja vaatii onnistunutta ajoitusta, mutta kylvötuloksesta tulee laadukas ja kasvu käynnistyy hyvin huonompinakin syksyinä. Mieti: Hyvä kasvusto päisteessä kaikissa olosuhteissa. Päiste kattaa % pellon pinta-alasta. Hyvin kehittynyt päistekasvusto, josta tulee täysi sato. Hyväkuntoiset päisteet tuottavat tulevaisuudessakin hyvän sadon. Ensin kynnetään ja kylvetään pellon keskiosa......sen jälkeen kynnetään päisteet ja kylvetään ne välittömästi Rapidilla. 15

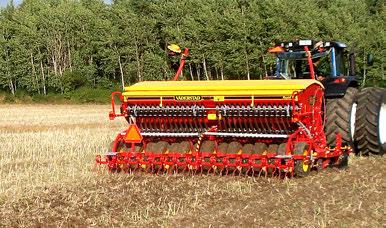

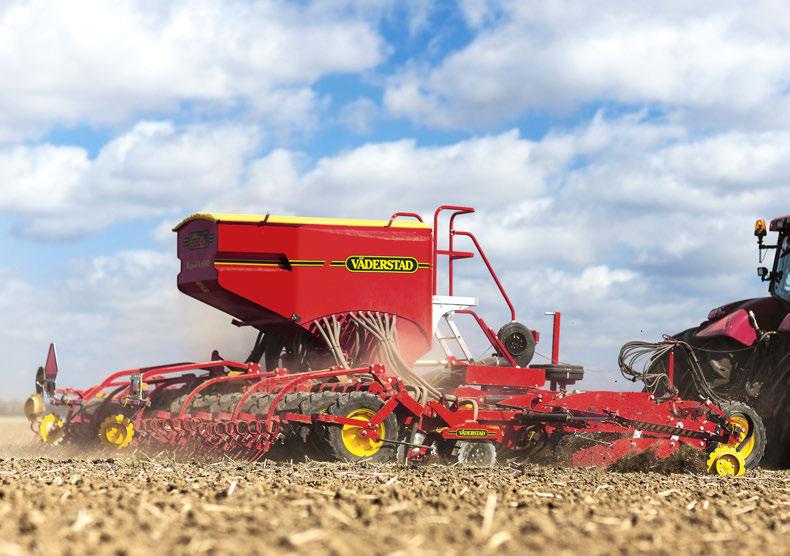

16 Rapid Rapid on aina oikea valinta riippumatta viljelymenetelmästä, kiitos monipuolisen etumuokkainvalikoiman. Ainutlaatuinen syvyyssäätö ja vannaspainatus sijoittaa siemenen tarkasti myös suurissa nopeuksissa. Vähän liikkuvia osia ja jousituskaikissa työtätekevissä osissa tekevät koneesta erittäin pitkäikäisen. Rapid säästää aikaa, energiaa ja rahaa. 16

17 Rapid kapitel med IDC_Layout :28 Sida 17 Suuressa siemensäiliössä on säädettävä väliseinä, joten siemenen ja lannoitteen välisen suhteen voi helposti säätää kulloisenkin tarpeen mukaiseksi. Tämä lisää peltotyön tehokkuutta. VYÖHYKE 3 VYÖHYKE 2 VYÖHYKE 1 Jokainen pyörä tiivistää maan kahden siemenrivin ja niiden välisen lannoiterivin päältä. Näin siemenille syntyy ihanteelliset itämisolosuhteet. Kylvölautasen jättämä ura maanpinnassa helpottaa idun taimellenousua, mikä nopeuttaa ja tasaa kasvuunlähtöä.voimallisesti muokkaava jälkiäes muodostaa kuohkean haihtumissuojan, joka estää kuorettumista kovien sateiden jälkeen. Lannoite- ja kylvölautaset leikkaavat ja hienontavat maan. Samanaikaisesti lannoite sijoitetaan joka toisen kylvörivin väliin ihannesyvyyteen, hieman siemenrivin alapuolelle. Jos Rapidilla kylvetään vain siemeniä, voidaan lannoitevantaat joko nostaa kokonaan ylös tai käyttää niitä maan muokkaamiseen. Siemenet sijoitetaan seuraavaksi etukäteen säädettyyn syvyyteen kosteaan, muokkaamattomaan maahan. Siemen peittyy lautasten murentamaan hienojakoiseen maahan. Etumuokkain muokkaa ja tasoittaa maan. Muokkausteho säädetään ohjaamosta hydraulisesti ajon aikana, aina olosuhteiden mukaan.voit valita seuraavista omiin tarpeisiisi sopivan etumuokkaimen, joko yksittäin tai yhdistelmänä: System Crossboard Heavy System Agrilla System Disc Aggressive System Disc 17

18 Joustavuutta Rapid sopii kaikkeen Kun hankit Väderstadin Rapidin, saat voimakkaan muokkaavan kylvökoneen, jonka työjälki on kaikissa olosuhteissa laadukasta. On yhdentekevää, kylvätkö suoraan sänkeen tai kyntöviillokseen tai käytätkö kevennettyä muokkausta. Rapidin voimakkaiden etumuokkainten ja kylvölautasten maanmuokkauskyvyn ansiosta Rapid sopii kaikkeen kylvöön. Monta ennen kylvöä tehtävää ajokertaa säästyy. Suurten vannaspainojen ansiosta kone tunkeutuu maahan hyvin ja suorakylvö onnistuu. Kylvää kaikkea piensiemenistä maissiin Rapidilla voi kylvää kaikkea piensiemenisistä kasveista, kuten ruohosta, suursiemenisiin kasveihin, kuten maissiin, auringonkukkiin ja papuihin. Siemenlajin vaihtuessa tehtävät säädöt ovat yksinkertaisia. Rapid suorakylvöllä. Rapid kevennetysti muokattavalla pellolla. Rapid kyntöviilloksella. 18

19 Kylvää jopa 8 ha tunnissa Rapidin suuren tehokkuuden ansiosta kylvöön voidaan hyödyntää ne kaikkein parhaat päivät. Näin pellolla ei tarvitse ajaa huonoissa olosuhteissa. Siemenen kylvötarkkuus ei kärsi korkeillakaan ajonopeuksilla kylvettäessä. Rapidilla tavanomainen ajonopeus on km/h. Tämä yhdessä tilavan siemensäiliön kanssa ovat tehokas pari, tunnissa kylvää monta hehtaaria. Mallista riippuen yhdellä täytöllä saadaan kylvettyä hehtaaria vehnää. Kylvönopeus on runsas hehtaari tunnissa jokaista työleveysmetriä kohti. Nykyään on useita tiloja, joilla kylvetään Rapidilla 5000 ha vuosittain. Parempi ajoitus ja ajansäästö Rapidin suuren tehokkuuden ansiosta oikeaa kylvöajankohtaa voidaan odottaa. Näin kylvö tapahtuu ihanteellisissa olosuhteissa ja oikeaan aikaan. ha/h km/h 15 km/h RDA 800 RDA 600 RD 400 RD

20 Rapid sopii kaikkiin kylvöjärjestelmiin monipuolisen etumuokkainvalikoimansa ansiosta.

21

22 Rapid A Combi -malleissa hydraulivetoinen ruuvi syöttää lannoitteen suoraan jakajan ilmavirtaan. Jos koko konetta aiotaan käyttää siemenen kylvöön, käännetään ruuvi päinvastaiseen suuntaan, jolloin siemen kulkeutuu etummaiseen siemensäiliöön. Kun lannoite sijoitetaan rivien väliin 2-3 cm siementä syvemmälle, juuret tavoittavat ravinteet nopeasti ilman polttovaurioriskiä. Kylvölannoitus tuo varmuutta viljelyyn Kylvölannoituksen periaate on itsestäänselvä ravinteiden tulee olla siellä missä juuret kasvavat. Kylvölannoituksen ansiosta keväällä kylvettyjen kasvien sadosta tulee suurempi, mikä on todistettu kaikissa monien vuosien aikana tehdyissä kokeissa. Suurempi sato Sadon suureneminen on ehkä vahvin peruste kylvölannoituksen valintaan. Toinen suuri etu on ajokertojen väheneminen, kun kylvö ja lannoitus käy samalla kertaa. Tehokkaampi typpi Satotason kohotessa myös typenkulutus tehostuu. Ranskassa (Arvalis, Soufflet, EMC2) tehdyissä kokeissa päästiin samaan satotasoon kylvölannoituksen pienemmällä typpiannoksella kuin verrokkikylvön pintalevitetyllä typellä. Kylvölannoitus säästi kiloa typpeä hehtaarilla. Viljelyvarmuus kasvoi, koska valkuaispitoisuutta voitiin ohjata, mikä on tärkeää kasveilla, joiden valkuaispitoisuus määrää laadun. Rapid C -malleissa siemensäiliön väliseinän avulla siemenen ja lannoitteen välistä suhdetta on helppo muuttaa. 22

23 Rapid kapitel med IDC_Layout :28 Sida 23 Tehokkaat etumuokkaimet Rapid-konseptin kulmakivi Kun Rapidiin liittää oikean etumuokkaimen, voi saavuttaa melkein mahdottomia Crossboard Heavy System Disc Aggressive on Väderstadin raskain ja monipuolisin etumuokkain. Lautasvarret, kiinnikkeet ja lautaset tulevat Carrierilta ja ne sopivat suurten kasvijäte- ja maamäärien siirtämiseen ja sekoittamiseen. Crossboard Heavy System Disc Aggressivessa on vanhaan System Disciin verrattuna suuremmat lautaset ja intensiivisempi muokkaustapa. Etumuokkain on asennettavissa Rapid A C ja Rapid malleihin, kuin myös Rapid A S -malleihin, joihin tulee Crossboard Light. System Agrilla rakentuu Crossboardiin yhdistetyistä kahdesta Agrilla-piikkirivistä. Agrilla-järjestelmä on paikallaan kevyemmillä mailla, joilla tarvitaan perusteellista kuohkeutusta tai silloin, kun maanpinta on kovaa. Agrilla-järjestelmä katkaisee tehokkaasti kosteuden kapillaarisen nousun maanpintaan, tasoittaa pellon kynnön jälkeen ja lajittelee hienojakoista maata kylvöalustalle. System Disc on Väderstadin monipuolisin etumuokkain, ja se, jonka useimmat itselleen valitsevat. Siihen kuuluu kaksi riviä intensiivisesti työskenteleviä ja leikkaavia, hieman kuperia lautasia, joiden halkaisija on 410mm. Etumuokkainta voidaan täydentää Crossboardilla, joka tasoittaa maanpinnan ja hienontaa kokkareet. System Crossboard Heavy koostuu rivistä karkaistuja Crossboardpiikkejä, joihin voidaan asentaa eri olosuhteisiin sopivia erilaisia teriä. Taitetut kulutuspalat muokkaavat tehokkaammin kuin suorat. System Crossboard sopii kivisille pelloille ja tasoittaa tehokkaasti kyntöviilloksen. 23

24 Kylvösyvyyden tulisi aina olla hieman syvempi kuin Rapid-etumuokkaimen muokkaussyvyys. Tällöin siemen peittyy etumuokkaimen pienentämän hienojakoisen maa-aineksen alle. Nerokas kylvösyvyyden hallintajärjestelmä on yksi Rapidin suurimmista eduista. Jokainen tiivistyspyörä pitää kahta kylvövannasta säädetyssä syvyydessä pellon pinnanmuotoja seuraten, tauotta ja viivytyksettä, samalla maata tiivistäen. 24 Ainutlaatuinen kylvösyvyyden hallinta siemenet paikalleen Nerokas kylvösyvyyden hallintajärjestelmä on yksi Rapidin suurimmista eduista. Jokainen tiivistyspyörä pitää kahta kylvövannasta säädetyssä syvyydessä pellon pinnanmuotoja seuraten, tauotta ja viivytyksettä, samalla maata tiivistäen. Siemenet kosteaan maahan Ihanteellisen kasvuston aikaansaamiseksi Rapidilla kylvetään 12,5 cm:n rivivälillä. Kylvölautanen leikkaa kapean uran muokatun maanpinnan alapuolelle ja siemen sijoitetaan kosteaan maahan. Tässä yksi selitys hyvään ja samanaikaiseen kasvuunlähtöön. IDC-Interaktiivinen syvyyssäätö Järjestelmä antaa koneen kuljettajalle ainutlaatuisen mahdollisuuden hienosäätää työsyvyyttä ajon aikana vaihtelevilla maalajeilla. Erillinen asentoanturi mittaa sylinterin asentoa ja näyttää sen ohjaimen ruudulla. Säädön jälkeen sylinteri lukitaan uuteen asentoon kaksoisventtiileillä. Se pitää huolen, että IDC on luotettava ja kylvösyvyys ei vaihtele tarpeettomasti. Työsyvyyden säätö Rapid Rapid on varustettu muistisylinterillä, mikä mahdollistaa työsyvyyden säädön ohjaamosta. Säätö voidaan tehdä ajon aikana. Säiliön seinään asetettu selkeä asteikko näyttää asetetun syvyyden. Kumijousitus sallii jokaisen yksittäisen lautasen nousta 15 cm, jotta kiveen törmätessä vältyttäisiin vahingoilta. Kylvösyvyyden säätö aktivoidaan napin painalluksella ohjaimesta. Tämän jälkeen syvyyttä voidaan säätää 1 mm tarkkuudella traktorin hydrauliikalla..

25 Rapid kapitel med IDC_Layout :28 Sida 25 Tiivistäminen luo ihanteelliset itämisolosuhteet Tehokasta jälkimuokkausta Jokainen tiivistyspyörä painaa maahan kaksi siemenriviä ja yhden lannoiterivin. Tiivistäminen takaa siemenelle hyvän maakosketuksen ja sen mukana itämiseen tarvittavat vesivarat. Jälkiäkeen piikit kuohkeuttavat rivienvälisen pintakerroksen ja estävät kuorettumista sekä kylvöalustan kuivumista. Kevyesti taivutettujen piikkien halkaisija on 12 mm ja niiden asennusriviväli on 125 mm. Suuret pyörät Tiivistyspyörien suuri halkaisija, 740 mm, ja niiden uusi karkeampi kuviointi helpottaa työskentelyä kosteissa olosuhteissa. Lisäksi pyörimisvastus ja sen seurauksena vetotehontarve pienenevät. OffSet lisää kapasiteettia Offset tarkoittaa, että joka toinen kantavista tiivistyspyöristä on siirretty 190 mm taaksepäin omalle erilliselle akselilleen. Näin joka toiseen pyöräväliin syntyy rako, jonka läpi maa ja kasvijäte pääsee kulkeutumaan. Tällöin maa-aines ei pääse kasaantumaan pyörärivistön eteen. Jälkiäes jatkaa työskentelyään myös päisteessä käännyttäessä; se tasoittaa kaikki koneen ja traktorin jättämät ajojäljet. Tiivistyspyörästön pyörät seurailevat pellon pinnanmuotoja. Tällä varmistetaan tasainen tiivistyminen myös epätasaisilla pelloilla. Jokainen pyörä painaa maahan kaksi siemenriviä ja yhden lannoiterivin. OffSet pienentää vetotehontarvetta ja sen avulla voidaan kylvää tavallista rankemmissa olosuhteissa. Samanaikaisesti sivumerkkainten kanssa koneen perään laskeutuu hydraulisesti kaksi merkkainta. Ne piirtävät maahan ajokohtamerkit, joita seuraamalla voi lannoittaa ja ruiskuttaa ennen kasvuston taimellenousua. 25

26 26

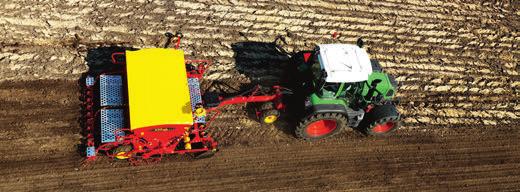

27 Varmat valinnat etumuokkaimiksi Monille Rapid C/S on synonyymi Väderstadille. Kone voidaan varustaa useilla erilaisilla etumuokkaimilla sekä sijoituslannoitusvarustuksella. Kiinnostus sijoituslannoitukseen kasvaa koko ajan tuotantopanoskustannusten sekä ympäristönäkökulmien johdosta. Väderstad tarjoaa pitkäaikaista kokemusta sijoituslannoitukseen. Tarkka maansiirtolana Crossboard Heavy tekee Rapidista kompaktin ja ketterän pellolla. Tämä etumuokkain sopii parhaiten tiloille, joilla kynnetään. Se yhdistää voimakkaan tasauksen tarkkaan kylvöön. Päisteissä kääntösäde on vaikuttavan pieni. Alhaisempi vetotehon tarve sekä hankintahinta ovat seikat jotka tekevät Crossboard Heavystä mielenkiintoisen vaihtoehdon. Crossboard Heavy System Disc Suosituin etumuokkaimemme sopii käytännössä kaikkiin menetelmiin, kynnöstä suorakylvöön. Lautaset saavat aikaan hienon mururakenteen, jonka Crossboard tasoittaa, jolloin vantaat voivat sijoittaa siemenet optimaalisiin olosuhteisiin. System Disc Aggressive Crossboard Heavy kun tarvitaan joustavuutta kaikkiin tilanteisiin Minimimuokkauksessa tai kun Rapidia käytetään paljon erilaisissa ympäristöissä, System Disc Aggressive Crossboard Heavy on rajuin etumuokkaimemme. Järeä Crossboard tasaa pinnan, kaksi riviä lautasia leikkaavat armottomasti kokkareet ja kasvinjätteen. Tuloksena on läpikotaisin muokattu maa ja tasainen pinta. System Agrilla Crossboard Heavy Keveämmillä mailla System Agrilla on suosittu valinta erinomaisilla kuohkeutus- ja tasausominaisuuksilla. Crossboard Heavy etumuokkaimella kone on lyhyempi, yksinkertaisempi, kevyempi ja näkyy paremmin ohjaamosta. Vetotehon tarve ja hankintakustannus on alhaisempi. 27

28 Rapid kapitel med IDC_Layout :28 Sida 28 Rapid on edelläkävijä Rapidin laaja etumuokkainvalikoima, kylvölannoitusmahdollisuudet ja useat eri työleveydet auttavat viljelijää toteuttamaan luovaa kasvinviljelyä. Rapidkylvö onnistuu yhtä hyvin kynnökseen, muokattuun tai muokkaamattomaan maahan. Siksi Rapid on luotettava valinta kaikkiin tilanteisiin. Yli Rapid-kylvökonetta on nykyään käytössä kaikkialla maailmassa noin neljässäkymmenessä eri maassa. Niillä kylvetään nopeasti ja tarkasti ja kasvuston laatu on korkea. Edelläkävijät viljelevät Rapidilla, koska se säästää aikaa, energiaa ja rahaa. Rapid näyttää edelleen tietä tulevaisuuteen. Rapid C/S Rapid C/S kylvökoneessa on suuri siemensäiliö ja kylvöteho. Sen mekaaninen syöttö on helpposäätöinen. Selkeä ja sujuvaliikkeinen, tehokas muokkaaja ja erittäin varmatoiminen.valinnaiset etumuokkaimet: System Disc Aggressive + Crossboard Heavy, System Agrilla + Crossboard Heavy tai System Crossboard Heavy. Rapid A Kombi/Jumbo Rapid A on pneumaattinen, 6 ja 8 metrin levyinen kylvölannoitin. Siemen- ja lannoitesäiliön väliseinää voi säätää toivottuun asentoon.vaikuttavasta koostaan huolimatta ketterä kone. Rapid A Jumbon säiliö on samankokoinen, mutta vain siemenille.valinnaiset etumuokkaimet: System Disc + Crossboard Heavy, System Agrilla + Crossboard Heavy System tai System Crossboard Heavy. 28 Rapid A Rapid A on pneumaattinen, 4-8 metrin levyinen kylvökone. Erittäin suuri kylvöteho yhdistettynä tavanomaisesta poikkeavaan muokkaustehoon.valinnaiset etumuokkaimet: System Disc Aggressive + Crossboard Light, System Disc + Crossboard Light tai System Agrilla + Crossboard Light.

29 RAPID TEKNISET TIEDOT Malli RD 300S RD 300C RD 400S RD 400C RDA 400S RDA 600S RDA 600C RDA 600J RDA 800S RDA 800C RDA 800J Syöttö Mekaaninen Mekaaninen Mekaaninen Mekaaninen Pneumaattinen Pneumaattinen Pneumaattinen Pneumaattinen Pneumaattinen Pneumaattinen Pneumaattinen Vetotehontarve (hv) alk Työleveys (m) 3,0 3,0 4,0 4,0 4,0 6,0 6,0 6,0 8,0 8,0 8,0 Kuljetusleveys (m) 3,0 3,0 4,0 4,0 3,0 3,0 3,0 3,0 3,0 3,0 3,0 Kuljetuskorkeus (m) 2,5 2,5 3,0 3,0 3,0 3,1 3,1 3,1 4,0 4,0 4,0 Siemensäiliö (l) Paino sis. SD (kg) 4200* 4900* 4600* 5400* Vannaspaino min/max (kg) 80/200 75/ /240 90/ /230 90/185 95/195 90/190 91/170 85/165 75/155 Hydrauliikan ulosotot 2-3 DV 2-3 DV 2-3 DV 2-3 DV 3-4 DV+FR 3-4 DV+FR 3-5 DV+FR 3-5 DV+FR 3-4 DV+FR 3-5 DV+FR 3-5 DV+FR Rengaskoko 190/ / / / / / / / / / /95-15 Varusteet Ajokohtamerkkaimet Takavalot Jälkiäes Siemenen syötön säätö Lannoitteen syötön säätö Pyörävälijyrä Sivulohkojyrä Piensiemenlaite Starttifosforivarustus BioDrill Täyttöruuvi Korotusosa Autopilot Autocheck GPS Control = Vakio 3 = Lisävaruste DV = Kaksitoiminen FR = Vapaa paluu *System Disc Aggressive + Crossboard Heavy 29

30 Spirit Korkessakin ajonopeudessa ketterä ja vaikuttavan kylvötarkka kylvökone. Etumuokkainvalikoima tekee koneesta eri maalajeille ja erilaisiin muokkausjärjestelmiin sopivan. Suuret ja leveät OffSet-sijoitetut kantavat pyörät tiivistävät muokatun maan tehokkaasti ja vähentävät vetotehontarvetta merkittävästi. Riviväliksi voi valita joko 12,5 cm tai 16,7 cm. 30

31 TriForce -kumijousitus on sekä tukeva että joustava. Sen avulla kylvövantaat joustavat enemmän ja pystyvät myötäilemään maan muotoja vaikuttavan tarkasti kolmikulmaisen akselinsa ansiosta. Jakaja on sijoitettu mahdollisimman korkealle, jotta sisällön jakautuminen voidaan varmistaa myös kaltevilla mailla. X-kuvioinen System Disc. Yksittäin kiinnitetyt lautasvarret tehostavat maan leikkautumista ja sängen muokkautumista. X-kuvion ansiosta kone kulkee viivasuoraan. VYÖHYKE 3 VYÖHYKE 2 VYÖHYKE 1 Yhteen kylvöyksikköön kuuluu kaksi OffSet-sijoitettua, V-kuvioista lautasta, joiden halkaisija on 380 mm. Toinen kylvölautanen on siirretty pituussuuntaan taaksepäin, mikä vähentää maavastusta. Siemenet asetetaan ennalta säädettyyn syvyyteen ja lautasista syntyvä hienojakoinen irtomaa laskeutuu peittämään siemenet. Lautasten väleihin on kiinnitetty kaapimet lautasten puhtaanapitämiseksi. Viimeisenä kulkeva jälkiäes tasoittaa peltoa lisää ja luo tehokkaan kosteudenhaihtumissuojan. Keskellä sijaitsevat OffSet-sijoitetut kantavat pyörät ovat halkaisijaltaan 820 mm ja leveydeltään 400 mm, mikä takaa ihanteellisen tiivistymisen ja maan tasoittumisen sekä koko koneen vakaaliikkeisyyden kovassakin vauhdissa. OffSet-sijoitetut pyörät vähentävät maan kasaantumisriskiä ja vetotehontarvetta. Spirit voidaan sovittaa erilaisiin olosuhteisiin. Niin etumuokkaimen työsyvyyttä kuin Crossboardin muokkauskulmaa säädetään helposti ohjaamosta ajon aikana. Crossboardia säädetään itsenäisesti, System Disc Aggressiven lautasista riippumatta. 31

32 Spirit kapitel_layout :58 Sida 32 Spirit on rakennettu ylläpitämään tarkkuus myös vauhdin lisääntyessä Vakaaliikkeisyys myös kovassa vauhdissa taataan suurilla kylvölautasilla ja tiivistyspyörillä. Joustava rengas pysyy puhtaana. Erittäin leveä rengas pitää syvyyden täydellisesti. Kehittyvä, luja ja varmatoiminen. Spirit luo mahdollisuuksia. Spirit on rakennettu ylläpitämään tarkkuus myös vauhdin lisääntyessä. Kaikki maahan koskevat osat joustavat, joten runko on voitu rakentaa hyvin tukevaksi. Suuret, OffSet-sijoitetut pyörävälijyrät ja samoin suurikokoiset kylvölautaset ja tiivistyspyörät auttavat osaltaan konetta pysymään vakaaliikkeisenä kovassakin vauhdissa. Kaikkien pyörivien osien koko on optimoitu, mutta myös siementen ja erityisesti lannoitteen syöttöjärjestelmä on mitoitettu suurille annoksille. Fenix- sähkömoottori selviytyy suurista syöttömääristä kaikissa ajonopeuksissa. Erittäin vahvasta 55 HRC erityiskarkaistusta ruotsalaisesta teräksestä valmistetut V55-lautaset ja niiden suuri halkaisija takaavat koneelle pitkän iän. Crossboard Heavy tasoittaa kynnetyn maan tehokkaasti ja sen sijainnin ansiosta koneesta tulee lyhyt ja ketterä. 32 Huolto on nopeaa, kun laakerit toimivat ilman voitelua ja joka lautasessa on vain yksi pultti. Kaapimet pitävät tiivistyspyörät puhtaina.vankka lasikuituvahvistettu polymeerirakenne. Huolto on nopeaa, kun laakerit toimivat ilman voitelua. Triforce-jousitus takaa täydellisen siemenensijoittumisen myös epätasaisilla pelloilla. Jäykempi nelikulmainen jousitus toimii parhaiten etumuokkaimissa

33 Kylvölannoituksen monet mahdollisuudet Fix-menetelmän avulla syntyi kylvökone, joka multaa myös lannoitteen vetotehontarpeen säilyessä entisellään. Lannoite mullataan 12,5 cm:n rivivälein System Disc - etumuokkaimeen kiinnitetyin lannoitevantain. Niiden syvyyttä säädellään hydraulisesti. Tiivistyspyörät takaavat lannoitteelle hyvän kosketuksen kosteaan maahan, jolloin ravinteet liukenevat ja ovat helposti kasvin käytettävissä. Lannoite mullataan noin viiden sentin leveydelle, kun taas siemenet asetetaan jälkeenpäin omaan riviinsä. Tämä on FIX-menetelmä. Viljelyvarmuutta ja vähemmän ajokertoja Lannoitteen multaamisen ja kylvön samanaikaisuuden suurin etu on varma ja ennustettavissa oleva vaikutus, kun kasviravinne liukenee heti, ilman vaatimuksia sateen tuomasta kosteudesta. Lannoitteen multaaminen on siis eräänlainen kuivuusvakuutus, joka tekee jokaisesta typpi tai fosforikilosta tehokkaamman. Näin sadosta tulee suurempi ja kasviravinne imeytyy ja vaikuttaa paremmin. Spirit 400C Väliseinällä kahtia jaettuun siemensäiliöön mahtuu yhteensä 3900 litraa. Etusäiliö on siemenille ja takasäiliö lannoitteelle. Kokonaan korroosionkestävä syöttölaitteisto kestää hyvin lannoitteen syötössä. Spirit 600C Spirit 600C -mallissa siemensäiliön etuosaan on liitetty lähes äänetön puhallin. Air Balance -järjestelmän avulla kaikkea ilman liikettä voidaan säädellä halutunlaiseksi. Puhallin on sijoitettu korkealle pölyn sisäänkulkeutumisen vähentämiseksi. Sen etuina ovat helpompi päisteajo ja lohkojen ylösnosto sekä pienentyvä polttoaineenkulutus. Siemensäiliön vetoisuus on 5000 litraa ja se on jaettu kahteen tilaan helposti säädettävällä väliseinällä (siemenen ja lannoitteen välinen suhde joko 60/40 tai 50/50). Tarvittaessa koko säiliön voi täyttää siemenillä. Lannoite syötetään täysin ruostumattomalla ruuvilla, mikä on oimivaksi havaittu menetelmä suurten lannoitemäärien kylvämiseen. 33

34 34

35 Spirit täyttää muokkaavien kylvökoneiden tulevaisuuden vaatimukset. 35

36 Työstää sekä sänkeä että viillosta Maalajit vaihtelevat usein yhtä paljon kuin kylvöja muokkausmieltymyksetkin. Siksi Spirit voidaan sovittaa erilaisiin olosuhteisiin kolmen eri etumuokkaimen avulla. Crossboard kynnetyille maille Crossboard Heavy -etumuokkain on suositeltavin niille tiloille, joiden maista suurin osa kynnetään. Järeä Crossboard tasaa kunnioitustaherättävän tehokkaasti, vaikka vetotehontarve on pieni. Lautaset sängelle System Disc Aggressive -etumuokkain on sopivin niille tiloille, joiden pellot kultivoidaan TopDownilla, Cultuksella tai Carrierilla. Kaksi riviä halkaisijaltaan 450 mm:iä, V55 -teräksisiä, hammastettuja kartiolautasia hoitaa muokkaamisen. Kasvijäte ja rikkaruohot sekoittuvat perusteellisesti maahan ruokamullan päällimmäisessä kerroksessa. Lautaset voi täydentää Crossboardilla System Disc Aggressive Crossboard -etumuokkain on sopivin valinta niille tiloille, joilla muokkausmenetelmä vaihtelee esikasvin ja maalajin mukaan ja jotka käyttävät sekä kyntämistä että kevennettyä muokkausta. Tällä muokkaimella saavutetaan molempien järjestelmien kaikki edut. Muokkaus voidaan räätälöidä kaikkiin olosuhteisiin ja yhdistelmiä on monia. Crossboardin piikit voivat olla joko 45mm tai 80mm leveät. Spiritillä, jossa on System Disc Aggressive, voidaan kylvää suoraan sänkeen heti kultivoinnin jälkeen. 36

37 Spirit kapitel_layout :59 Sida 37 Tiivistys ennen kylvöä Keskeisesti sijoitetut kantavat pyörät ovat halkaisijaltaan 820 mm ja leveydeltään 400 mm tai 600 mm. Siksi tiivistyminen ja maan pinnan tasoittuminen on laadukasta ja koko koneen kulku tasaista niin pellolla kuin tielläkin. Keskilohkon kaksi keskimmäistä pyörää ovat telipyöriä, mikä tekee koneesta nopeasti ja ketterästi pinnanmuotoihin reagoivan. Pyörät on kiinnitetty yksittäin, joten esimerkiksi rengasrikon korjaaminen sujuu helposti. OffSet vähentää vetotehontarvetta ja lisää kapasiteettia Maan ja kasvijätteen läpivirtaamisen parantamiseksi pyörät on sijoitettu OffSet-asentoon 300 mm:n välein. Tämä vähentää maan kasaantumisriskiä. OffSet mahdollistaa kylvön hyvin ankarissakin oloissa ja vähentää vetotehontarvetta. Tutkimusten mukaan vetotehon tarve vähenee OffSetiä käyttämällä kevyillä mailla jopa 25 prosenttia. Pyörien välissä oleva kumisauva tasoittaa pyörien väliin muodostuvat pienet maavallit ja varmistaa näin täydellisen kylvöalustan. Keskilohkon kaksi keskimmäistä pyörää ovat telipyöriä, mikä tekee koneesta nopeasti ja ketterästi pinnanmuotoihin reagoivan. Pyörät joustavat vapaasti 60 mm ylöspäin ja rajattomasti alaspäin. Renkaat on rakennettu tiivistämään täsmälleen 12,5 cm:n ja 16,7 cm:n leveiden rivivälien vierestä, jolloin tulos on aina täydellinen. 37

38 Spirit kapitel_layout :59 Sida 38 Tarkkuuteen tähtäävää tekniikkaa Spiritin muotoilussa on pidetty mielessä vain yksi avainsana tarkkuus. Se alkaa jo tehokkaasta ajourakuohkeuttimesta, jonka tehtävänä on taata koko työleveydelle samanlainen maan rakenne ja sama tarkkuus jatkuu etumuokkaimessa, jonka lautaset on kiinnitetty yksittäin täydellisen syvyyden aikaansaamiseksi. Jotta Fenix-syöttöjärjestelmän nopeussignaalit olisivat aina mahdollisimman oikeita, käytetään tutkaa, joka toimii täydellisesti kaikissa olosuhteissa. Jokaista kylvöriviä voidaan valvoa Digitroll-järjestelmällä, joka hälyttää heti vantaan tukkeutuessa. Suurempien mallien puolen koneen sulku säästää siementä kiilan muotoisilla pelloilla ja minimoi samalla kasvustolle haitallisen päällekkäiskylvön. Säädettävän vannaspainon ansiosta vannassyvyyttä voidaan muunnella erilaisiin olosuhteisiin sopivaksi, kevyemmille maille vähemmän painoa, raskaammille maille enemmän. Halutun syvyyden pito taataan leveillä tiivistyspyörillä. Tiivistyspyörän rakenne on suunniteltu niin, että se säilyttää litteän muotonsa painonvaihteluista huolimatta, jotta kylvöura sulkeutuu aina varmasti. Renkaat on suunniteltu jatkuvaliikkeisiksi, jolloin ne pysyvät puhtaina. Paineettomina niillä ei ole suurta puhkeamisvaaraa. Spiritissä käytetään monia Longlife-ratkaisuja. Niillä taataan pitempi käyttöikä ja pitkään säilyvä tarkkuus. Kaikki Spiritin osat ovat Longlife-ratkaisuja kestävää tarkkuutta pienintä yksityiskohtaa myöten. Ajonopeutta mitataan maatutkalla suurimman mahdollisen tarkkuuden saavuttamiseksi. 38 Väderstadin huippumoderni Fenix II -syöttöjärjestelmä hoitaa syötön. Siinä voima ja tehokkuus yhdistyvät täydelliseen tarkkuuteen, sillä jopa alle 1 kg/ha syöttömäärät ovat mahdollisia. Digitroll-järjestelmä hälyttää heti vantaan tukkeutuessa, mikä takaa täydellisen kylvötuloksen.

39 Spirit kapitel_layout :59 Sida 39 Kaksi riviväliä Riviväliksi voidaan valita joko 12,5 cm tai 16,7 cm. Tiiviimpi riviväli sopii tiloille, joilla on paljon kevätkylvöjä, jolloin kasvit kilpailevat voimakkaasti keskenään ja kasvusto kehittyy vahvemmaksi. Leveämpi riviväli puolestaan vähentää vetotehontarvetta ja parantaa koneen kasvijätteen ja maan läpäisevyyttä. BioDrill ja Spirit Spiritiin liitetyn BioDrillin avulla voidaan tarkkuuskylvää heinänurmea tai kerääjäkasveja samalla kun viljaa kylvetään. BioDrill BD 360 on pneumaattinen siemensäiliö. Siinä on sähkömoottori, joka syöttää erittäin tarkasti pienetkin siemenmäärät, alkaen 1-30 kg/ha. Jakosuuttimet jakavat siemenet erittäin tasaisesti kylvöyksiköihin ja kylvön jälkeen siemenet mullataan sekä kylvölautasten irrottamalla maalla että tiivistyspyörillä. Siemenet levitetään erittäin tasaisesti kylvöyksiköiden eteen ja ne mullataan sekä kylvölautasten irrottamalla maalla että tiivistyspyörillä. Spiritiin liitetyn BioDrillin avulla voidaan tarkkuuskylvää heinänurmea tai kerääjäkasveja samalla kun viljaa kylvetään. 39

40 Vaihtoehtoja Spirit Next on uusimman sukupolven Spirit-malli. Spiritiä on kehitetty, jotta se täyttäisi entistä paremmin viljelijöiden erilaiset tarpeet. Spiritiä saa neljän metrin levyisestä alkaen ja monin eri etumuokkaimin. Korkea ajonopeus, voimallinen maanmuokkaus ja vaikuttava kylvöjälki ovat niitä syitä, joiden takia niin monet viljelijät ovat valinneet Spiritin. Spirit, jossa etumuokkaimena System Crossboard Heavy Spirit 600C, jossa etumuokkaimena Crossboard Heavy System Disc Aggressive Spirit, jossa etumuokkaimena System Disc Aggressive Spirit 400C, jossa etumuokkaimena Crossboard Light System Disc Aggressive 40

41 Spirit kapitel_layout :59 Sida 41 SPIRIT TEKNISET TIEDOT Malli 400S 400C 600S 600S 600C 800S 900S Vetotehontarve CB Heavy (hv) alk Vetotehontarve SD Aggressive + CB (hv) alk Työleveys (m) 4,0 4,0 6,0 6,0 6,0 8,0 9,0 Kuljetusleveys (m) 3,0 3,0 3,0 3,0 3,0 3,0 3,0 2,65/8,2 2,65/8,2 2,80/8,2 2,80/8,2 3.60/8,2 3,90/8,2 4,0/8,2 Paino (kg) Siemensäiliön tilavuus (l) Riviväli 125 tai 167 (mm) / /48 72/ Puolen koneen sulku Ajokohtamerkkaimet Sitkain Crossboard Heavy System Disc Aggressive System Disc Aggressive + Crossboard Lautasten lkm (halkaisija 450 mm) DV+1 FR 4 DV+1 FR 4 DV+1 FR 4 DV+1 FR LS 4 DV+1 FR 4 DV+1 FR Kuljetuskorkeus/-pituus (m) Kylvövantaiden lukumäärä (125/167 mm) Kylvölautasen halkaisija (mm) Kylvölautasen vannaspaino (kg) Renkaan halkaisija (mm) (400/55x15,5) Hydrauliikan ulosotot DV = 2-toiminen FR = vapaa paluu LS = painontunnistushydrauliikka = Lisävaruste 40 mm 3 = Vakiovaruste 50 mm Digitroll 80 mm Ajourakuohkeutin D=41/52.5/57/72.5 mm 41

42 Tempo Jos etsit tarkkuuskylvökonetta, joka kylvää sekä tehokkaasti että tarkasti kovassakin vauhdissa, valitse Tempo. Ainutlaatuisesta siemensäiliöstä siemenet siirtyvät maahan ilmanpaineen avulla, jolloin ajonopeus ei vaikuta kylvötarkkuuteen. Sähköisen siemenen-, lannoitteen- ja mikrogranulaatinsyötön voi sulkea rivikohtaisesti, jolloin vältetään päällekkäiskylvö ja raakaaineiden tuhlaaminen. 42

43 Tempo kapitel_layout :23 Sida 43 Siemensäiliön tilavuus on 70 litraa, joten 8-rivisellä koneella voi kylvää noin 20 ha yhdellä täytöllä. Mikrogranulaattisäiliön tilavuus on 17 litraa. Se on lisävaruste, jolla voi levittää joko starttilannoitteen tai kasvinsuojeluainetta.voidaan valita myös levitetäänkö mikrogranulaatti kylvövakoon vai maan pinnalle. VYÖHYKE 3 VYÖHYKE 2 VYÖHYKE 1 Kantavat pyörät pitävät riviyksiköt säädetyssä syvyydessä. Riviyksikön tärinän vähentämiseksi kantavat pyörät ovat myös vetäviä. Ainutlaatuisesta kylvöyksiköstä siemenet siirtyvät maahan ilmanpaineen avulla. Tiivistyspyörä pysäyttää siemenen sen tullessa ulos siemenputkesta ja varmistaa siemenelle hyvän maakosketuksen. Closing Wheelin tehtävänä on sulkea kylvövako. Näiden pyörien kuormitusta ja työskentelykulmaa voidaan helposti säätää. Riviyksikön painoa voidaan vääntöjousen avulla lisätä 150 kg, jolloin yhden riviyksikön kokonaispainoksi voi tulla 325 kg. Lannoitevantaat on suunniteltu sellaisiksi, että ne irrottavat mahdollisimman vähän maata kovassa vauhdissa. Lautaset ja kylvövantaat ovat Väderstadin Rapideista tuttua taattua laatua. Suorakylvöön suositellaan lisävarusteeksi rivinperkaajia. Puhallin, joka samalla pyörittää myös generaattoria, toimii joko hydraulimoottorilla tai ottaa virran traktorin voimanotosta. Tämän ansiosta Tempon edessä voidaan käyttää myös sellaisia traktoreita, joiden voimansiirtomahdollisuudet ovat pienet. Puhallin tuottaa paineilmaa sekä siemenen että lannoitteen kuljetukseen. 43

44 Tarkkuus säilyy kovassakin vauhdissa Tempolla voidaan kylvää nopeasti ja erittäin tarkasti. Tuloksena on erittäin tehokkaasti aikaansaadut ainutlaatuisen tasaiset kasvustot. Tempon laatuominaisuudet ovat syntyneet Väderstadin insinöörien monivuotisen kehitystyön tuloksena. Kehitystyön tuloksia on sitten testattu pelloilla useissa eri maissa ja läheisessä yhteistyössä neuvojien ja viljelijöiden kanssa. Nerokas kylvöyksikkö Koneen sydän om Gilstring Seed Metreksi kutsuttu kylvöyksikkö, joka toimii loistavasti lähes kaikissa olosuhteissa. Kylvöyksikkö toimii ihailtavan tarkasti erittäin kovassakin vauhdissa, eivätkä tärinä tai viettävät pellot vaikuta sen tarkkuuteen. Salaisuutena on siemenen liikkeiden tarkkailu säiliöstä maahan asti. Power Shoot Tempon kylvöyksikkö on paineistettu, jotta siemenen lyhyt matka sujuisi nopeasti. Tämä on Power Shoot - toiminto. Nopea siirtymä vähentää tärinän ja maan viettävyyden vaikutuksia ja siksi tarkkuus säilyy. Useimpien tarkkuuskylvökoneiden kylvöyksiköstä siemenet putoavat maahan putkea pitkin niin kutsutun Drop Type -tekniikan avulla. Kovassa vauhdissa ja tärinässä siemen poukkoilee kylvöputkessa ja kylvötarkkuus kärsii. Tämän takia useimmilla tarkkuuskylvökoneilla ajetaan hitaasti. Keväällä 2013 Ukrainassa kylvettiin 212 hehtaaria 18 km/h keskinopeudella. Orastuminen onnistui hyvin ja kasvustosta tuli erittäin tasainen. 44

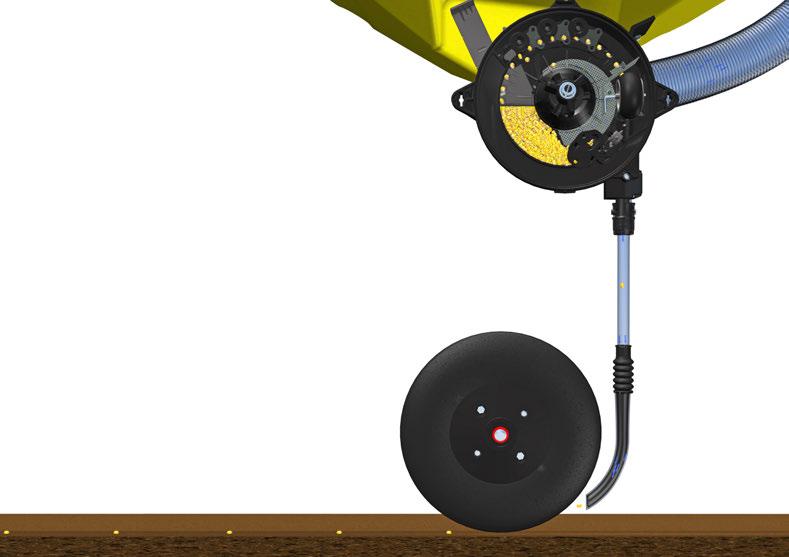

45 Gilstring seed meter 1. Siemenet tulevat kylvöyksikköön siemensäiliöstä. 2. Kun kylvölevy pyörii, siemenet tarttuvat sen kolosiin kylvöyksikön ylipaineen takia. Kolosiin tarttuneet jyvät pyörivät levyn mukana. 3. Kylvöyksikön yläosan kolme erottelijaa poistavat liiat jyvät kolosista. 4. Peltisiipi estää ylimääräisten siementen pääsyn kylvöputkeen eikä tuplakylvöä pääse tapahtumaan. 5. Kylvöyksikön kanteen asennettu kumirengas estää ilman virtaamisen kylvölevyn läpi. Näin on tehty kylvöputken alkupäähän, josta ilmavirta kulkee ulos kylvöputkeen. 6..Kylvöputken alkupäässä on sensori, joka huomaa jokaisen ohikiitävän siemenen ja siementen välisen välimatkan. Tämä tieto näkyy ohjaamon Control-Station -ohjainyksikössä. 7. Siemen ampaisee kylvöputken läpi kylvöyksikön ja ulkoilman ilmanpaineeron vaikutuksesta. Tätä tekniikkaa kutsutaan nimellä Power Shoot. Sen ja lyhyen kylvöputken ansiosta korkea kylvötarkkuus taataan kovassakin vauhdissa, tärinässä ja viettävässä maastossa. Kylvöputket ovat kiertoliitinkiinnitteisiä, joten ne on helppo irrottaa ja tarkastaa. 8. Kun siemen on irronnut kylvölevystä, levy puhdistetaan ns. puhdistuspyörällä. Näin varmistetaan, ettei levy tukkeudu vajaista jyvistä tai muusta liasta. 9. Pehmeä tiivistyspyörä pysäyttää siemenen matkan ja varmistaa sille hyvän maakosketuksen. Samalla varmistetaan, ettei siemen pyöri kylvövakoa pitkin km/h 45

46 Tempo kapitel_layout :23 Sida 46 Sähkömoottori helpottaa työtä tamat ongelmat. Verrattuna niihin tarkkuuskylvökoneisiin, joissa on mekaaninen syöttöjärjestelmä, sähköinen järjestelmä on parempi, koska vetopyörät eivät liu'u eivätkä ketjut syötä epätasaisesti. Kylvöyksiköiden sähköinen syöttöjärjestelmä voidaan kalibroida eri siemenelle ennen kylvökauden alkua. Tämä voidaan tehdä kerralla koko koneeseen tai yksittäisille riveille erikseen. Kylvölaadun esittely Kylvöyksikön alimmainen osa, siemensensori tarkkailee kylvöyksikön toimintaa. Ohjausyksikön näytöllä näkyy tiedot väliin jääneistä siemenistä (skips) ja toisaalta myös tuplakylvöstä (doubles), tarkkuudesta, siemenistä/hehtaari, siementen välisestä välimatkasta, kuin myös vaihtelukerroin. Sekä doubles että skips esitetään prosenttimuodossa sadan siemenen tarkkuudella. Tarkkuus saadaan näkymään ohjainyksikössä numeroina tai pylväinä. Järeä sähkömoottori Jokaisella kylvöyksiköllä on oma 50 W -tehoinen sähkömoottorinsa, jonka teho riittää liiankin hyvin kylvöyksikön pyörittämiseen. Moottorin vieressä on planeettavaihteisto. Moottori ja vaihdelaatikko ovat erittäin hyvin tiivistettyjä, jotta vältettäisiin laakereihin kulkeutuvan pölyn aiheut- Tempon puhallin toimii hydraulisesti ja se pyörittää samalla generaattoria. Koneeseen voidaan valita myös puhallin, joka ottaa virran traktorin voimansiirrosta. 46 Koska kaikki kylvöyksiköt toimivat sähköllä, ne voidaan sulkea rivikohtaisesti. Tempon vakiovarusteisiin kuuluu maissinkylvölevy. Nykyään on saatavana kylvölevyt myös auringonkukille, durralle ja soijapavuille. Kylvölevyn vaihdon yhteydessä pitää muistaa vaihtaa myös knockout-pyörä. Normaalioloissa kuljettaja saa tietoa kylvömäärästä ja ajonopeudesta. Pylväsdiagrammi näytön alaosassa osoittaa yksittäisten rivien kylvötarkkuuden.

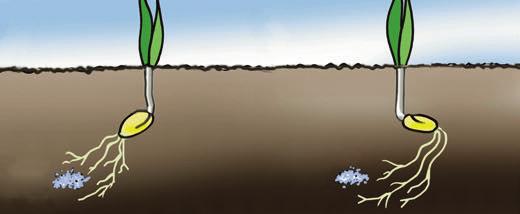

47 Kylvölannoitus tuo varmuutta viljelyyn Kylvölannoitus parantaa usein satoa, koska lannoite tulee tehokkaammin kasvin käyttöön. Kun siementen kylvön yhteydessä kylvetään myös kohtuullinen annos lannoitetta, vähenevät ajokerrat pellolla. Kylvölannoitus on erityisen tärkeää rivikasvien viljelyssä, koska lannoite voidaan sijoittaa sopivan etäälle siemenestä. Tarkkuuskylvökoneiden tärkeä ominaisuus on myös se, ettei lannoitevannas muokkaa maan pintaa niin paljon, että sillä olisi vaikutusta riviyksikön kantavien pyörien korkeuteen, jolloin kylvösyvyys muuttuisi. Toinen tärkeä ominaisuus on, että kylvöalusta säilyy muuttumattomana, jolloin tasaiset itämisolosuhteet säilyvät. Lannoitesäiliön aukko on suuri, joten se on helppo täyttää esim. suursäkistä. Lannoitteen syöttö muistuttaa Rapidin syöttöjärjestelmää, mutta sen sijaan, että lannoite putoaisi kylvöputken läpi, se kulkee puhaltimen voimalla. 5 cm cm 2 cm Lannoite sijoitetaan 5 cm sivuun siemenestä ja hieman syvemmälle, mikä varmistaa itämisen ja paremman ravinteiden käytön. Lannoitevantaissa on oma jousitus ja yksittäisen vantaan kuormitusta voidaan nostaa 150 kiloon, mikä takaa hyvän työlaadun myös suorakylvössä. 47

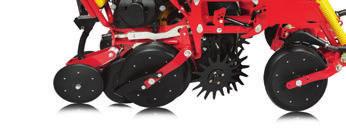

48 Tempo kapitel_layout :24 Sida 48 Rinnakkaisnivelistössä sijaitsevan vääntöjousen avulla jokaiseen riviyksikköön voidaan saada 150 lisäkiloa, jolloin kokonaiskuormitukseksi saadaan 325 kg riviyksikköä kohti. Tämä on tärkeää silloin, kun koneella suorakylvetään ja ajetaan kovaa.vääntöjousen asentaminen käy helposti ilman työkaluja. Tempoon saa lisävarusteeksi pyörivät rivinperkaajat. Niillä poistetaan edellisen kasvuston jäänteet, paakut ja kivet. Vaikuttava riviyksikkö Joustava Tempo sopii kaikkiin kylvötilanteisiin suorakylvöön, kevennettyyn muokkaukseen ja muihin vakiintuneisiin muokkausjärjestelmiin. Pyörät ovat kantavia ja vetäviä, tämän etuna on madaltunut pyörimisvastus. Kantavilla pyörillä, tiivistyspyörillä, Closing Wheel -pyörillä ja lannoitevantaiden kantavilla pyörillä on kaikilla yhteinen liukulaakeri, joten konetta on todella helppo huoltaa. Siemensäiliön tilavuus on 70 litraa, joten 8-rivisellä koneella voi kylvää noin 20 ha yhdellä täytöllä. 48 Kaikkien riviyksikön osien akselit ja laakeriholkit ovat helposti vaihdettavia. Kaikkien yksikön osien yhteinen liukulaakeri tiivisteineen ei rasvausta kaipaa.

49 Tempo kapitel_layout :24 Sida 49 Kylvösyvyys säädetään kahvalla, joka ohjaa kantavien pyörien ja kylvölautasten välistä suhdetta.vetävien kantavien pyörien suurena etuna on, että konetta on kevyempi vetää ja että riviyksiköiden tärinä vähenee. Tiivistyspyörillä on kaksi tehtävää: 1. Pysäyttää siemen sen tullessa ulos kylvöputkesta. Tämä onnistuu, koska tiivistyspyörä on sijoitettu hyvin eteen kylvölautasten väliin ja koska pyörä on muotoiltu ihanteelliseksi. 2.Varmistaa siemenelle hyvä maakosketus itämisen nopeuttamiseksi. Kantavissa pyörissä on telirakenne, jolloin kylvösyvyys ei muutu paljon epätasaisissa olosuhteissa. Kantavien pyörien ja kylvölautasten välisen etäisyyden säätöön ei tarvita prikkoja. Closing Wheel -pyörien tehtävänä on sulkea kylvövako. Näiden pyörien voimaa ja työskentelykulmaa voidaan helposti säätää. 49

50

51 Kaikki Tempon osat on rakennettu tarkkuutta, nopeutta ja suurta kapasiteettia silmälläpitäen. Hydrauliset sivulohkojen nostolaitteet ja kapea kuljetusleveys helpottavat peltolohkojen välistä liikennettä.

52 Tempo kapitel_layout :24 Sida 52 Vaihtoehtoja Nykyään Tempoa valmistetaan kolmenlaisilla rungoilla: Tempo F, Tempo T ja Tempo R. Jokaisella runkotyypillä on omanlaisensa edut ja rajoitteet. Tempo F:n saa kuusi- ja kahdeksanrivisenä. Siihen voi valita neljä erilaista riviväliä. Kahdeksanrivisiin koneisiin kuuluu ylimääräiset tukipyörät, jotka toimivat myös hydraulisina telipyörinä tärinää vähentämässä. Combi -kylvölannoittimen voi ottaa lisävarusteeksi ja asentaa myöhemmin. Kuljetusleveys on kolme metriä, tai 3,3 metriä, jos riviväliksi on valittu 80 cm. Tempo T on kolmipistekannatteinen tarkkuuskylvökone, jonka siivet toimivat teleskooppisesti. Konetta saa kuusi- ja seitsemänrivisenä, cm:n rivivälein. Rivivälistä riippuen kuljetusleveys on 3,36 3,5 metriä. Combi -kylvölannoittimen voi ottaa lisävarusteeksi. Tempo T7 Tempo R on jäykkä kolmipistekannatteinen kone. Pienin riviväli on 45 cm ja enimmillään koneeseen voidaan asentaa 12 riviyksikköä. Suurin mahdollinen työleveys on 9,6 metriä. Koneeseen voidaan asentaa lannoitevantaat, muttei lannoitesäiliötä, joten lannoitteen kylvöön vaaditaan etusäiliö. Tempo R12 52 Tempo F8

53 TEMPO TEKNISET TIEDOT Malli Tempo T6 Tempo T6 Tempo T7 Tempo T7 Tempo T7 Tempo F6 Tempo F6 Tempo F8 Tempo F8 Vetotehontarve (hv) alkaen Rivimäärä Riviväli (mm)** Työleveys (m) 3,60-4,50 4,57-4,80 3,5 3,85 4,20 4,20-4,57 4,8 5,60-6,10 6,4 Kuljetusleveys (m) 3,36 3,5 3,36 3,5 3,5 3 3,3 3 3,3 Kuljetuskorkeus (m) 3,2 3,2 3,2 3,2 3,2 3,2-2,9 2,9 3,8-3,4 3,4 Paino ilman combia (kg) min-max* Paino combin kanssa (kg) min-max* Hydrauliikan ulosotot 2-3 DV+FR 2-3 DV+FR 2-3 DV+FR 2-3 DV+FR 2-3 DV+FR 1-3 DV+FR 1-3 DV+FR 1-3 DV+FR 1-3 DV+FR Siemensäiliö (l) Mikrogranulaattisäiliö (l) Lannoitesäiliö * Koneen paino tyhjänä, riippuu varusteista. Kombi-kone ilman korotuslaitoja. ** Rivivälit (mm), T6: 600, 650, 700, 750, 762, 800 T7: 500, 550, 600 F6/F8: 700, 750, 762, 800 Malli Tempo R4 Tempo R4 Tempo R6 Tempo R6 Tempo R6 Tempo R6 Tempo R7 Tempo R8 Tempo R9 Tempo R12 Tempo R12 Vetotehontarve (hv) alkaen Rivimäärä Riviväli (mm)** Työleveys (m) 2,8-3,2 2,8-3,2 2,7-3,0 2,7-3,0 4,2-4,8 5,4-6,0 4,2 5,6-6,4 5,4 5,4-6,0 8,4-9,6 Kuljetusleveys (m) 3 3,36 3 3,36 4,5 6 4, (700 mm) 9,1 Paino ilman combia (kg) min-max* Paino combin kanssa (kg) min-max* Hydrauliikan ulosotot 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR 1-2 DV+FR Siemensäiliö (l) Mikrogranulaattisäiliö (l) Lannoitesäiliö ** Koneen paino tyhjänä, riippuu varusteista. Kombi-kone ilman korotuslaitoja. ** Rivivälit (mm) **Rivivälit (mm), R4: 700, 750, 762, 800 R6: 450, 500, 700, 750, 762, 800, 900, 1000 R7: 600 R8: 700, 750, 762, 800 R9: 600 R12: 450, 500, 700, 750, 762, 800 DV = kaksitoiminen FR = vapaa paluu 53

54 Seed Hawk Väderstadin Seed Hawk edustaa suorakylvön uusinta tekniikkaa. Ainutlaatuisen vannasvarren ansiosta kone seuraa ketterästi ja lannoite ja siemen asettuvat omille paikoilleen parhaaseen mahdolliseen kohtaan, kosteaan maahan, jossa ei ole kasvijätettä. Tämän ansiosta kasvuston perustaminen käy nopeasti ja vähäisin kustannuksin. Lisäksi kasvustosta tulee äärimmäisen tasainen. 54

55 Seed Hawk kapitel_layout :09 Sida 55 Siemen- ja lannoitesäiliön tilavuus on 3900 litraa. Syöttöjärjestelmä toimii sähköllä ja puhallin kuljettaa sekä lannoitteen että siemenet vantaisiin. Maatutka mittaa nopeutta. Seed Hawkissa on vain vähän liikkuvia osia. Jämerästä rakenteestaan huolimatta se on varsin ketteräliikkeinen. VYÖHYKE 2 VYÖHYKE 1 Yksittäin kiinnitetyt vannasvarret parantavat koneen ketteryyttä. Syöttöjärjestelmä on Spiriteistä tuttu Fenix II, joka on syöpymätön. Etummaisia Seed Hawkin tiivistyspyöriä voi ohjata, jolloin kone koukkaa käännöksissä, mikä pienentää merkittävästi kääntösädettä. 55

56 Säilytä kosteus maassa ja vähennä eroosioriskiä Muokkaukseton suorakylvö tarkoittaa kylvämistä niin, että maahan kosketaan mahdollisimman vähän. Tämän ansiosta joka muokkauskerralla muutoin vähenevä maan kosteus säilyy maassa. Edellisen kasvuston sänki jätetään suojakerrokseksi maan pinnalle, jolloin syntyy uudelle kasvustolle edullinen pienilmasto. Lämpimässä ja kuivassa ilmastossa sänki varjostaa uusia kasveja sekä maanpintaa, kun taas kylmässä ilmastossa sänki säilyttää talvella suojaavaa lumipeitettä, josta keväällä syntyy sulamisvettä. Myös eroosioriski ja valumien aiheuttama ravinnehukka pienenee merkittävästi, kun maan pinnalle jätetään sänki- ja olkikerros. Kylvölannoitus Muokkauksettomassa suorakylvössä, erityisesti kevätkylvöillä kylvölannoitus on usein eduksi. Vaikka ei sataisikaan kasvit saavat ravinteet nopeasti käyttöönsä, mikä lisää varmuutta kasvuston perustamiseen. Kylvölannoitus säästää yhden erillisen ajokerran, mikä vähentää maan pakkautumista ja parantaa taloutta. Suorakylvö vaatii hyvää tuntumaa Suorakylvö on oikeastaan yksinkertaisin kasvustonperustamistapa, mutta silti se vaatii viljelijältä enemmän kuin muut tavat. Onnistumisen perusta on hyvä kasvikierto, jossa viljat vuorottelevat välikasvien kanssa. Maan rakenteen pitää olla hyvä. Pinnan pitää olla suhteellisen tasainen, eikä pakkautumia tai epätasaista puintijätteen levittymistä voi hyväksyä. Suorakylvö tarjoaa mahdollisuuden hyvään kasvustoon ja satoon pienimmin mahdollisin kustannuksin ja vähäisimmässä mahdollisessa ajassa sille viljelijälle, joka onnistuu luomaan oikeanlaiset olosuhteet. Seed Hawk kylvämässä kosteaan, muokkaamattomaan maahan. Vähäisen sateen alueilla Seed Hawkin avulla voi saada onnistuneen kasvuston kuivuuden takia epäonnistuneen sijaan. Peltoon jätetty sänki sekä suojaa kasvia että pienentää eroosioriskiä. 56

57 Kasvustosta riippumatta kylvösyvyys säädetään siihen kohtaan, jossa on kosteutta. Vannasvarren sokan irrottamalla pääsee helposti muuttamaan kylvösyvyyttä 19 mm:n avaimella. Jokainen vannas säädetään erikseen. Ainutlaatuinen vannasvarsi Kolmeakselisen Seed Hawkin runkokorkeus on kiinteä, mikä tekee koneesta rotevan ja kestävän. Jokaisella vantaalla on oma liikkuva vartensa, jota valvoo hydraulisylinteri. Näin koneesta tulee ketterä ja vannaspainoa on helppo säätää jopa 150 kiloon vannasta kohti. Suojattu kärki Vantaita suojaavat kovametallilevyt. Suojaaminen pidentää merkittävästi vantaiden käyttöikää ja auttaa lisäksi varmistamaan, että kylvösyvyys pysyy muuttumattomana vaikka vantaat kuluisivat. Kylvövannasta suojaa kovametallilevy, joka pidentää sen käyttöikää. 57

58 Verrattoman ketterä Tiivistyspyörä jokaisen kylvövantaan takana varmistaa kylvösyvyyden pysymisen vakiona maanpinnan vaihteluista riippumatta. Ilmava rakenne Vantaat on sijoitettu 75 cm:n välein jokaiselle kolmelle akselille. Tämän ansiosta olki ja kasvijäte kulkee koneen läpi erittäin jouhevasti. Seed Hawkin etuja Seed Hawkin ketterät vannasvarret ovat vieneet suorakylvön kehitystä suuren askelen eteenpäin, mitä tulee siemenen kylvötarkkuuteen ja hyvään kasvuunlähtöön. Jokainen vannasvarsi seuraa itsenäisesti maanpinnan muotoja vannaspainon pysyessä vakiona. Tämän takia runko on voitu rakentaa jäykäksi ja kiinteäkorkuiseksi. Näin rakenteesta on saatu vahva ja selkeä. Täsmäkylvöä Kapeat vantaat tuottavat juuri riittävästi hienoa maa-ainesta, jotta siemen saa hyvän maakosketuksen. Ne synnyttävät myös matalan maavallin kylvörivin molemmin puolin, mikä ohjaa mahdollisen sadeveden oikeaan suuntaan. Siemenvannas asettaa siemenen 2 cm lannoitetta ylemmäs (säädettävissä) ja 4 cm sivuun lannoiterivistä. Tämä korkeus- ja leveysero on tärkeä, jotta lannoite ei vaurioita siementä. Siemen- ja lannoitevantaiden perässä seuraa tiivistyspyörä, joka sulkee ja tiivistää kylvörivin sekä varmistaa siemenelle hyvän maakosketuksen. Tämän kaiken tuloksena on erittäin täsmällinen siemenen sijoittuminen, jolloin jokaisella siemenellä on ihanteelliset itämis- ja kasvuunlähtöolosuhteet. Kapea vannas pitää kylvörivin oljettomana, mikä vähentää tautipainetta. Samalla rivienvälinen sänki ja viereiset maavallit muodotavat suotuisan pienoisilmaston, jossa kasvit voivat tehokkaasti hyödyntää niin maan kosteutta kuin sadevettäkin. Siemen 35 mm Lannoite Siemen 35 mm Siemen Kun lannoite sijoitetaan siemenen sivuun ja sen alapuolelle, luodaan varmemman kasvuunlähdön edellytykset. Lannoitevannasta säätämällä sitä voidaan käyttää myös kylvövantaana. 58

59 Kasvuston perustaminen pienin kustannuksin Vaikka Seed Hawkin ajonopeus kylvettäessä on vain 6-10 km/h, jää kylvöihin kuluva kokonaisaika kuitenkin reilusti pienemmäksi kuin silloin kun maata muokataan yhteen tai useampaan kertaan ennen kylvöä. Tällä on suuri arvo polttoaine- ja työaikalaskelmissa. Toinen Seed Hawkin vahvuus on sen pieni vetotehontarve. 25 hevosvoimaa per työleveysmetri riittää täysin; kuusimetristä Seed Hawkia voi tarpeen vaatiessa vetää 150 hv traktorilla. Koneen eduista kertoo myös polttoaineen kulutus, 4-6 litraa hehtaarilla. 59

60 Seed Hawk-suorakylvö on kustannustehokkain tapa perustaa kasvusto.

61

62 Seed Hawkin riviväli on 25 cm, mikä on suorakylvön yleisin riviväli. Se on sopivan leveä, jotta olki ja kasvijäte kulkevat helposti kylvökoneen läpi. Sitäpaitsi kuivemmilla seuduilla vesivarojen vähyys rajoittaa usein sadon kehittymistä, eikä kapeammalla rivivälillä saataisi yhtään suurempaa satoa. Seed Hawkilla voi perustaa useimmanlaiset kasvustot, piensiemenistä viljoihin ja maissiin. Toiset kasvit pystyvät hyötymään leveämmästä rivivälistä enemmän kuin toiset. Yleisesti ottaen syyskylvökasvit ja rapsi ovat parempia levittäytymään. Ajourien kohdalle sattuvat vantaat nostetaan kokonaan ylös niin että kylvämätön ja muokkaamaton kohta osoittaa ajouran paikan. Syöttöjärjestelmä on Spiritistä tuttu Fenix. Siemenet ja lannoite syötetään sähköisesti. Sen jälkeen ilmavirta kuljettaa ne kahden jakajan läpi vastaaviin Kiertokoe onnistuu helposti Control-Stationin avulla kylvökoneen vieressä. Vahvat ja vinot sivumerkkauslautaset jättävät maahan selvän jäljen seuraavaa ajokertaa varten. Jos kylvö aloitetaan pellon keskeltä, voidaan molempien puolten sivumerkkauslautaset laskea maahan. 62

63 SEED HAWK TEKNISET TIEDOT Malli SH 600C SH 800C Vetotehontarve alk. (hv) Työleveys (m) 6,0 8,0 Kuljetusleveys (m) 3,0 3,0 Kuljetuskorkeus (m) 2,9 4,0 Paino (kg) Siemensäiliön tilavuus (l) Riviväli (cm) Kylvövantaiden lukumäärä Lohkojen lukumäärä 3 3 Maksimivannaspaino (kg) Hydrauliikan ulosotot 3 DV+2 FR 3 DV+2 FR DV = kaksitoiminen FR = Vapaa paluu SEED HAWKIN LISÄVARUSTE Digitroll hälyttää, kun vannas tukkeutuu, mikä takaa täydellisen kylvötuloksen. 63

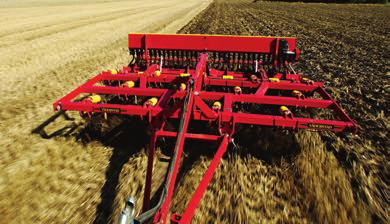

64 Carrier Drill Carrier Drill on monipuolisten mahdollisuuksien muokkain, joka selviää niin matalamuokkauksesta kuin monien erilaisten kasvien kylvöstäkin. Carrier Drill on kustannustehokas järjestelmä, jonka työteho on suuri. 64

65 Siemensäiliön tilavuus on 1100 litraa ja siinä on sama syöttöjärjestelmä kuin Rapidissa. Jokaisen lautasen taakse laskeutuu oma kylvösuutin. VYÖHYKE 3 Maa tiivistetään halkaisijaltaan 600 mm:illä kumi- tai teräsjyrillä. Jälkiäes lisävarusteena. VYÖHYKE 2 Kaksi riviä halkaisijaltaan 450 mm leveitä, V55-teräksisiä hammastettuja kartiolautasia leikkaa ja sekoittaa maan ja puintijätteen 10 cm:n syvyyteen. VYÖHYKE 1 Hinattavaan malliin saa lisävarusteeksi jäykistintangolla varustetun Crossboard-ladan. Nostolaitemallin lisävarusteeksi saa vetosilmukan. 65

66 Kaksi konetta yhdessä rungossa Väderstadin Carrier Drill on kaksi konetta yhdessä rungossa. Sillä voidaan suorittaa sekä maanmuokkaus että kylvö. Vain harvat markkinoilla olevat järjestelmät ovat yhtä kustannustehokkaita ja monipuolisia. Carrier Drill sopii niin matalamuokkaukseen kuin kyntömuokkausjärjestelmäänkin. Matalamuokkaus Matalamuokkauksessa maa muokataan heti puinnin jälkeen yhteen tai kahteen kertaan Carrier Drillillä, jotta olkien maatuminen saadaan alkuun ja ylilentäneet jyvät ja rikkaruohot itämään. Kun pelto vihertää, torjutaan rikat esim. glyfosaatilla tai muokataan maa vielä kertaalleen. Seuraavaksi pääseekin kylvämään Carrier Drillillä. Carrier Drill, jossa on vetosilmukka ja jäykistintangollinen Crossboard, muokkaavat kynnöksen tehokkaasti. Crossboard murskaa viilloksen ja tasoittaa maanpinnan ennen lautasten tehokasta muokkausta. Sänkimuokkauksessa Crossboardin voi nostaa pois käytöstä. Siemensäiliö, jonka syöttö on luotettava Carrier Drillin siemensäiliön tilavuus on 1100 litraa, joten yhdellä täytöllä kylvää noin 4-6 ha. Syöttöjärjestelmä on Rapidista tuttu ja luotettava. Suuri vetopyörä seuraa maanpintaa ja ohjaa vaihdelaatikkoa. Vaihdelaatikko voidaan säätää portaattomasti kaiken kokoisille siemenille ja syöttömäärille kg/ha väliltä. Tasainen syöttö on tasaisen kasvuunlähdön edellytys. Siemenet sijoitetaan maahan nauhaksi jokaisen lautasen taakse ja ne peittyvät viereisen lautasen siirtämän maan alle. Vantaat ovat kokonaan terästä ja helpot vaihtaa. Tiivistäminen Carrier Drill painaa 850 kg/ työleveysmetri, minkä ansiosta koneen maahakuisuus on hyvä ja siemen painuu maahan sopivan tiiviisti. Kumisten tai järeämpien teräksisten jyräpyörien halkaisija on 600mm. Lautaset sekoittavat tehokkaasti oljet maan pintakerrokseen, jotta maatuminen alkaisi. Crossboard murskaa kokkareet ja viilloksen ja maanpinta tasoittuu. Crossboardin saa lisävarusteeksi. 66

67 CARRIER DRILL TEKNISET TIEDOT Nostolaitemalli Hinattava Malli CRD 300 CRD 300 CRD 300 Vetotehontarve (hv) alk Työleveys (m) 3,0 3,0 3,0 Kuljetusleveys (m) 3,0 3,0 3,0 Siemensäiliö (l) Paino (kg)(peruskone) Vetosilmukka 4 Crossboard (vain yhdessä vetosilmukan kanssa) Kumijyrät 4 4 Teräsjyrät 4 Jälkiäes+Control-Station-Bio Jälkiäes + Control-Station-Bio + sivumerkkaimet Hydrauliikan ulosotot 1-2 DV 1-2 DV 1-2 DV DV = kaksitoiminen = Lisävaruste 3 = Vakiovaruste Sivusuunnassa heiluvat kaapimet pitävät jyrät tehokkaasti puhtaina. Väriseväpiikkinen ja helposti asennettava jälkiäes jättää pinnan kuohkeaksi. 67

68 BioDrill BioDrillin avulla päästään äärimmäisen tasaiseen piensiementen kylvötulokseen jopa yhden kilon siemenmäärällä. Paineilmalla toimivassa mallissa on sama syöttöjärjestelmä kuin Väderstadin muissa kylvökoneissa. Se on helppo asentaa kultivaattoreihin ja kylvökoneisiin ja se säästää paljon aikaa sekä polttoainetta monivaiheiseen kylvöön verrattuna. 68

69 360 litrainen siemensäiliö sijaitsee matalalla, jotta siemeniä olisi helppo lisätä. VYÖHYKE 1 Siemenet kylvetään levitysraudan läpi, jolloin siemenet leviävät tasaisesti koko kylvöleveydelle. 69

70 BDA 360 BioDrill toimii sähköllä ja siksi siemenmäärä on helppo säätää erittäin tarkasti 1-30 kg/ha. Maatutka mittaa ajonopeutta, jolloin syöttö saadaan tarkaksi. Hydraulisen puhaltimen öljyvirtauksen on oltava 35 l/minuutti ja paineen 180 bar. Kiertokoe valmistuu muutamassa minuutissa. Näytepussi kiinnitetään Fenix-syöttöjärjestelmään kiertoliittimellä. Näytepussi täytetään siemensäiliöön kätevään kohtaan sijoitetulla kaukosäätimellä. Näyte punnitaan ja saatu arvo näppäillään ohjaamon Control-Stationiin. Control-Station -ohjainyksikkö laskee itse punnitustuloksen ja pyörintäkierrosten välisen suhteen. Halutun siemenen syöttömäärän (kg/ha) voi sen jälkeen syöttää suoraan ohjainyksikköön. Reilunkokoinen ja tukeva CE-hyväksytty astintaso kuuluu kaikkiin BDA 360 -malleihin, jotta siementen lisääminen olisi helppoa ja sujuvaa. Askelmat voi nostaa ylös ja ne ovat peltotyön aikana tukevasti lukittuina. Levitysraudan ansiosta siemenet leviävät tasaisesti koko työleveydelle Carrier malleissa. BDA 360:ssä on keskussyöttöyksikkö, jonka telat voi vaihtaa ja jonka puhaltimen ilmavirta kuljettaa siemenet jakajalle. Kylvön jälkeen BioDrill irrotetaan alustastaan mahdollisimman pitkän käyttöiän takaamiseksi. Ohjausyksikkö näyttää käsitellyn pinta-alan, puhaltimen nopeuden sekä valvoo syöttötelan pyörimistä. 70

71 BDX 180 ja BDX 250 BDX 180 ja 250 -mallien sähkömoottorilla toimivassa telasyöttöjärjestelmässä siemenet putoavat maahan oman painonsa avulla. Maatutka antaa jatkuvasti tarkkaa tietoa ajonopeudesta. Ohjainyksikkö säätelee syöttömäärää aivan kuten Rapidissa, jossa on kiertovahti, pinta-alan ja ajonopeuden mittaus ym.. Siemenen syöttömäärän voi helposti kalibroida ja vaihtaa suoraan ohjainyksiköstä. Pienetkin syöttömäärät 1,0 kg/ha asti voidaan kylvää hyvin tarkasti. Työleveydeltään 3 ja 3,5 metrisiin koneisiin tarkoitettujen BioDrillien siemensäiliöön mahtuu 180 litraa ja nelimetrisiin koneisiin tarkoitettujen BioDrill-säiliöiden tilavuus on 250 litraa. Siemensäiliö sijaitsee matalalla, jotta siemeniä olisi helppo lisätä. Samoin on helppo tyhjentää ylimääräiset siemenet kylvön jälkeen. Siemenet valuvat omalla painollaan letkuja pitkin siemensäiliöstä maahan ja tiivistyspyörät multaavat ne. Siementen jakaantuminen ja kylvötarkkuus on tutkitusti hyvä. Kiertokoe tehdään nopeasti ja sujuvasti asettamalla siemenkaukalo syöttöputkien alle, painamalla kaukosäädintä, punnitsemalla näyte ja näppäilemällä saatu arvo ohjainyksikköön. Kylvön jälkeen BioDrill irrotetaan alustastaan mahdollisimman pitkän käyttöiän takaamiseksi. 71

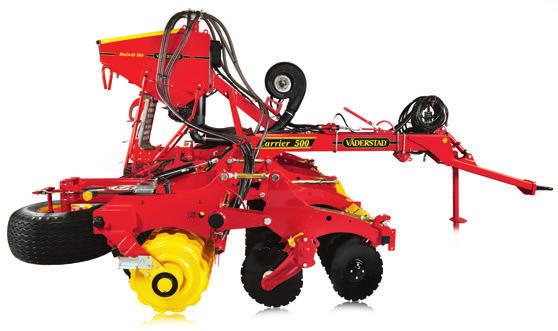

72 BioDrillin avulla voidaan kylvää rapsin lisäksi myös muita piensiemeniä samalla kun maata muokataan tai kun kylvetään pääkasvin siemeniä.

73

74 Rapsinkylvö BioDrillillä BioDrill yhdistettynä Väderstadin muokkaimeen mahdollistaa nopean syysrapsin kylvön kiireaikaan. Silloin on usein kuivat ja itämisen kannalta hankalat olosuhteet. BioDrillin käytöstä syntyvä ajansäästö tuo kallisarvoisia lisäpäiviä syysrapsille tärkeään syyskasvuun, mikä kasvattaa satoa. Syysrapsin ihanteellisen talvehtimiskoon nyrkkisääntö on eli 8 cm paalujuuri, 8 mm juurikaulus ja 8 hyvin kehittynyttä lehteä sekä niiden lisäksi mielellään muutamia pienempiäkin lehtiä. Oljet maahan ei maan pinnalle BioDrill-kylvö alkaa jo edellistä satoa korjattaessa. Kaiken A ja O on, että olki levittyy tasaisesti tai että se korjataan pois pellolta ennen BioDrill-kylvöä. Oljet pitää saada maan sisään ja siksi saattaa olla paikallaan ajaa kerran Carrierilla heti puinnin jälkeen, jotta puintijäte alkaa maatua ja ylilentäneet jyvät ja rikkakasvit alkavat itää. Pikainen kierros Carrierilla tehoaa hyvin myös etanoihin. Päivän olosuhteet vaikuttavat siihen, käytetäänkö kylvöön kultivaattoria vai Carrieria. BioDrill-kylvö säästää aikaa ja rahaa, koska heti puinnin jälkeen kylvettäessä on parhaat mahdolliset olosuhteet. Kylvä matalaan ja kosteaan maahan Rapsi itää nopeasti, mikäli se kylvetään matalaan 2-2,5 cm:n syvyyteen ja kosteaan maahan. Suunnittele siis muokkausketjusi sellaiseksi, että olkiongelma on ratkaistu. Maan pakkautuminen vaikeuttaa syysrapsin kehittymistä. Päistealueet, jotka voivat kattaa prosenttia pellon pinta-alasta, pitää kylvää viimeisenä parhaan mahdollisen satotason saavuttamiseksi. Poista rikat Syysrapsiviljelmiltä kannattaa järjestelmällisesti torjua niin rikkakasvit kuin ylilentäneet jyvätkin. Kilpailevat kasvustot heikentävät rapsin kasvuunlähtöä ja altistavat lisäksi kasvit talvehtimisvaurioille, koska tilasta kilpaillessaan rapsi alkaa kasvaa pituutta tuuheuden sijaan. Kun kylvät oikeaan aikaan, saat parhaan sadon. 74

75 BIODRILL TEKNISET TIEDOT Uusien mahdollisuuksien avaaja BioDrillin avulla voidaan kylvää rapsin lisäksi myös muita piensiemeniä samalla kun maata muokataan tai kun kylvetään pääkasvin siemeniä. Heinänkylvö Kun BioDrill yhdistetään Rapidiin tai Spiritiin, voidaan heinä kylvää samalla, kun viljaa kylvetään. Vanhan heinänurmen paikkaaminen ja uudistaminen onnistuu, kun jyriin yhdistetään keväällä BioDrill. Välikasvi Viljakasvustoon voidaan keväällä kylvää välikasviksi esim. ruohoa tai apilaa, kun Carrieriin, Rollexiin tai Rexiukseen yhdistetään BioDrill. Syksyllä heti puinnin jälkeen voidaan kylvää Carrierilla nopeakasvuisia kasveja, esim. öljyretikkaa välikasviksi. Öljyretikalla suoritetut kokeet osoittavat, että se sitoo syksyllä monta kiloa typpeä, joka muuten olisi vuotanut vesistöihin. Malli BDX 180 BDX 250 BD/BDA 360 Siemensäiliön tilavuus (l) Syöttöjärjestelmän voimansiirto Mekaaninen / Sähköinen Mekaaninen / Sähköinen Pneumaattinen / Sähköinen* Kapasiteetti Alk kg/ha Alk kg/ha Alk kg/ha Eluttag +12V och 25A ca. 240 Watt +12V och 25A ca. 240 Watt +12V och 25A ca. 240 Watt TopDown Cultus 300, Carrier 300, Rollex Rexius Rapid RD 300 C/S RD 400 C/S Rapid A C/S Spirit - - Spirit C/S *Rapidissa: Hydraulinen syöttöjärjestelmän voimansiirto koneen kylvöjärjestelmästä Rexiuksessa / Rollexissa: Syöttöyksikön mekaaninen voimansiirto jyräpyöristä Hydraulinen puhallin: vaaditaan yksi kaksitoiminen ulosotto ja yksi vapaa paluu (tankkiin) Rapidissa/Spiritissä ilma otetaan kylvökoneen puhaltimesta BioDrill avaa uusia mahdollisuuksia piensiementen kylvöön, olkoon kyse sitten heinänurmesta, välikasveista tai kerääjäkasveista. 75
