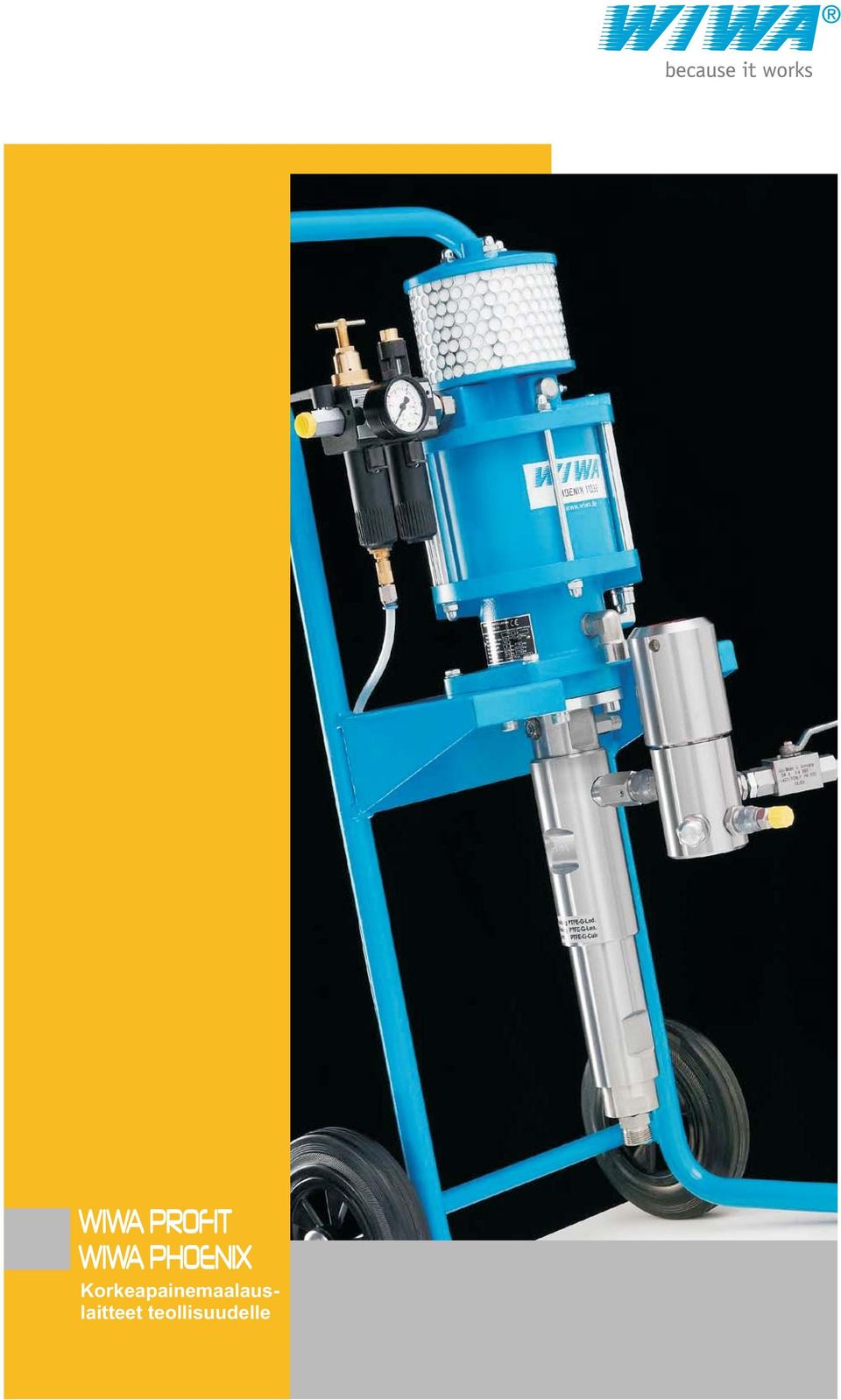

1 WIWA PROFIT WIWA PHOENIX Korkeapainemaalauslaitteet teollisuudelle

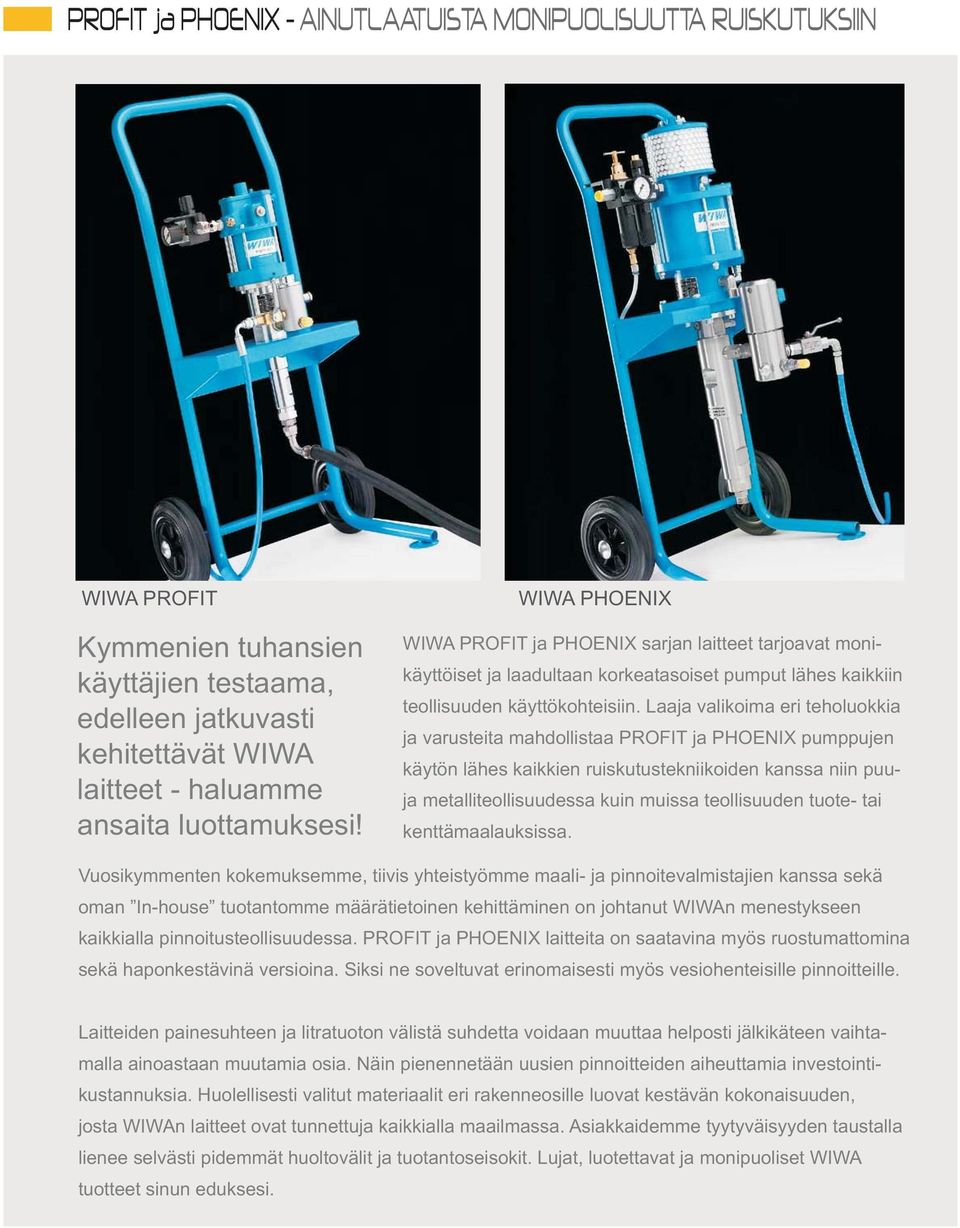

2 PROFIT ja PHOENIX - AINUTLAATUISTA MONIPUOLISUUTTA RUISKUTUKSIIN WIWA PROFIT Kymmenien tuhansien käyttäjien testaama, edelleen jatkuvasti kehitettävät WIWA laitteet - haluamme ansaita luottamuksesi! WIWA PHOENIX WIWA PROFIT ja PHOENIX sarjan laitteet tarjoavat monikäyttöiset ja laadultaan korkeatasoiset pumput lähes kaikkiin teollisuuden käyttökohteisiin. Laaja valikoima eri teholuokkia ja varusteita mahdollistaa PROFIT ja PHOENIX pumppujen käytön lähes kaikkien ruiskutustekniikoiden kanssa niin puuja metalliteollisuudessa kuin muissa teollisuuden tuote- tai kenttämaalauksissa. Vuosikymmenten kokemuksemme, tiivis yhteistyömme maali- ja pinnoitevalmistajien kanssa sekä oman In-house tuotantomme määrätietoinen kehittäminen on johtanut WIWAn menestykseen kaikkialla pinnoitusteollisuudessa. PROFIT ja PHOENIX laitteita on saatavina myös ruostumattomina sekä haponkestävinä versioina. Siksi ne soveltuvat erinomaisesti myös vesiohenteisille pinnoitteille. Laitteiden painesuhteen ja litratuoton välistä suhdetta voidaan muuttaa helposti jälkikäteen vaihtamalla ainoastaan muutamia osia. Näin pienennetään uusien pinnoitteiden aiheuttamia investointikustannuksia. Huolellisesti valitut materiaalit eri rakenneosille luovat kestävän kokonaisuuden, josta WIWAn laitteet ovat tunnettuja kaikkialla maailmassa. Asiakkaidemme tyytyväisyyden taustalla lienee selvästi pidemmät huoltovälit ja tuotantoseisokit. Lujat, luotettavat ja monipuoliset WIWA tuotteet sinun eduksesi.

3 WIWA PROFIT ja WIWA PHOENIX korkeapainemaalauslaitteet WIWA PROFIT ja WIWA PHOENIX Air Combi maalauslaitteet WIWA PHOENIX kuumaruiskutuslaitteet KORKEAPAINERUISKUTUS Ilmaton (Airless) ruiskutus AIR COMBI RUISKUTUS Sivuilma-avusteinen korkeapaineruiskutus KUUMARUISKUTUS Taloudellinen ja tuotantotehokas menetelmä suurille pinnoille. Korkeapainepumppu imee ruiskutettavan materiaalin astiasta ja siirtää sen korkeapaineisena suurta painetta kestävää letkua pitkin ruiskutuspistoolille. Tasainen ja hieno hajoitus saadaan aikaiseksi tarkasti muotoillun suutin osan avulla. Materiaali ruiskutetaan kappaleeseen suurella nopeudella optimaalisen tartunnan ja pinnan tuottamiseksi. Air Combi menetelmä yhdistää korkeapaine ja hajoitusilmaruiskutusten parhaat puolet. Air Combi menetelmässä materiaali siirretään korkeapainetta matalammalla paineella ainesuuttimelle. Tasainen ja hieno ruiskutusviuhka saavutetaan ainesuuttimen eteen johdettavalla, säädettävällä sivuilmalla. Pehmeä ruiskutusjälki saavutetaan näin pienimmällä mahdollisella ohiruiskutuksella. Menetelmä sopii erinomaisesti niin suurille pinnoille kuin hienoa ruiskutustulosta vaativille pienkappaleille. Maalin kuumaruiskutuksella saavutetaan paksummat kertaruiskutuskalvot, lyhyemmät kuivumisajat sekä tasaisempi ruiskutusjälki Kuumaruiskutuksessa maali lämmitetään erillisen korkeapainelämmittimen avulla tilanteeseen sopivaan lämpötilaan. Näin pienennetään liuottimen tarvetta viskositeetin alentamiseksi. Säädettävän kierrätyksen avulla maali saadaan pysymään tasalämpöisenä järjestelmässä. Menetelmän edut yhteenvetona: Tehokas menetelmä suurilla pinnoilla Suuri teho säästää materiaalia ja pienentää ohennustarvetta Paksummat kertaruiskutuskalvot Energiatehokas menetelmä pienen ilmankulutuksen ansiosta Suljettu tasainen ruiskutusviuhka Pienempi ohiruiskutus oikeilla laitesäädöillä Räjähdysturvalllinen menetelmä paineilmatoimisuuden ansiosta Menetelmät edut yhteenvetona: Pienempi maalikulutus Erittäin hieno hajoitus mahdollistaa ensiluokkaisen lopputuloksen Pieni ilmankulutus säästää kustannuksissa Pehmeä, säädettävä viuhka Pienempi pumpun kuluminen alhaisen paineen ansiosta Pieni ohiruiskutus säästää myös ympäristön kuormitusta Menetelmät edut yhteenvetona: Erinomainen peittokyky Lyhyemmät kuivumisajat Paksummat kertakalvot Paksummat materiaalit voidaan ruiskuttaa tehokkaammin Ympäristö ja käyttäjät kiittävät pienemmästä liuotin käytöstä Kiiltävämmät ja tasaisemmat pinnat parantuneen tasoittumisen ansiosta Käytössä olevat korkeapainelaitteet voidaan varustaa Air Combi laitteistoksi

4 PROFIT - KORKEAPAINE JA AIR COMBI MAALAUSLAITTEET WIWA PROFIT: tekniikkaa, joka todistetusti vastaa päivittäisen työnteon asettamiin haasteisiin WIWA PROFIT sarjan erinomainen koko-teho suhde tekevät siitä erinomaisen vaihtoehdon kaupan ja teollisuuden monenlaisiin käyttötarpeisiin. Se, että kaikkia malleja on saatavina sekä korkeapaine että Air Combi versioina, mahdollistaa laitteiden sopivuuden lähes kaikkiin kohteisiin. Uusitut Profit laitteet ovat jo ehtineet saavuttaa maineen, joka tunnetaan niiden erityisen hyvästä kestävyydestä ja häiriöttömästä toiminnasta. Kaksitoimiset kovakromatut männän varret, karbidiset venttiilipesät ja ruostumattomat kuulat toimivat näin tekniikan peruskivenä. Kaksivaiheinen suodatus eli imu- ja korkeapainesuodattimet varmistavat omalta osaltaan häiriöttömyyttä. WIWAlle ominainen suljettu voitelukammio erottaa ilmamoottorin ja materiaalipumpun toisistaan. Voiteluaineen avulla estetään maalin kuivuminen männän varteen ja varmistetaan tiivisteiden pitkä käyttöikä. Suppilosyöttöastialla varustetut Profit laitteet ovat parhaimmillaan pieniä maalimääriä vaativissa ruiskutuksissa, kuten korjaus- ja paikkamaalauksissa tai pienkappaleissa. Kaikkia WIWA Profit malleja on saatavina myös ruostumattomana ja haponkestävänä versiona. Näin ne sopivat erinomaisesti myös vesiohenteisten tuotteiden ruiskutuksiin. Kaikissa Profit laitteissa on korkeapainesuodatinyksiköt vakiona Kaksoispaineensäätimellä säädetään pumppua ja pistoolin sivuilmaa erikseen. (Air Combi laitteet)

5 PROFIT SARJAN ETUJA KÄYTÖSSÄ Ideaalinen laitekoko kaupan ja teollisuuden tuotemaalauksiin Helppo liikutella ja käyttää kaikissa tilanteissa Pulsaatio lähes olematonta erittäin nopean suunnanvaihdon ansiosta Jousipuristeiset, itsesäätyvät tiivistesarjat pienentävät kulumista Vahva rungon rakenne ja parannettu tiivistystekniikka lisäävät laiteturvallisuutta Erittäin nopeasti huollettavissa runkokierteistyksen ja avainpintojen ansiosta Korkeapainemallin tehot ja käytännöllisyys lisäävät tuottavuutta Air Combi laitteena saavutetaan huippulaadukas viimeistelyjälki tuotantotehon kärsimätttä PROFIT

6 PROFIT - USEITA ERI LAITEVERSIOITA ERI TARPEISIIN Tekniset tiedot Malli Maksimi litratuotto 3,0 3,0 3,0 4,2 4,2 4,2 Painesuhde 10:1 22:1 33:1 10:1 22:1 33:1 Tuotto per isku 14 cm 3 14 cm 3 14 cm 3 27 cm 3 27 cm 3 27 cm 3 Maksimi syöttöpaine 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar Maksimi työpaine 80 bar 176 bar 264 bar 80 bar 176 bar 264 bar Ilmamoottorin männän halkaisija 50 mm 70 mm 85 mm 50 mm 70 mm 85 mm Männän iskunpituus 42 mm 42 mm 42 mm 75 mm 75 mm 75 mm Versio N RS N RS N RS N RS N RS N RS PROFIT korkeapainelaitteet 1,2 Maaliastialla varustettuna Kolmijalka telineellä Profit kärryllä Syöttösäiliöllä varustettuna Seinätelineellä varustettuna PROFIT sivuilma-avusteiset Air Combi laitteet 3,4 Maaliastialla varustettuna Kolmijalka telineellä Profit kärryllä Syöttösäiliöllä varustettuna Seinätelineellä varustettuna N = Tavallinen teräs versio R = Ruostumaton teräsversio RS = Haponkestävä teräsversio 1 Ruiskutusvaruste setti 01 N+R Til. No sisältäen: WIWA 250 D kp-pistooli kiertyvällä liittimellä NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m o Standardi suutin 40-0,33 mm (413) 2 Ruiskutusvaruste setti 10 RS Til. No sisältäen: WIWA 500 D kp-pistooli kiertyvällä liittimellä RS NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m o Standardi suutin 65-0,33 mm (6513) 3 WIWA Air Combi pistooli Til. No sisältäen: Suutin valinnan mukaan 4 WIWA Profit Air Combi Kaikki WIWA Air Combi laitteet toimitetaan NW6 ilma- ja aineletkuilla WIWA PROFIT maaliastialla 5 WIWA PROFIT kolmijalalla WIWA PROFIT syöttösäiliöllä (6l) WIWA PROFIT seinätelineellä 5 WIWA Profit maaliastiat Profit maaliastioita on saatavina N = Normaali teräsversiona ja RS = Ruostumattomana versiona WIWA PROFIT kärryllä WIWA PROFIT RS-1 kärryllä (tekniset tiedot erillisessä esitteessä)

7 1 2 3 WIWA PROFIT sarjan laiterakenteen tärkeimmät tekniset yksityiskohdat Ilmamoottori Lähes olematon pulsaatio nopean suunnanvaihdon ansiosta. Pieni määrä osia -> Yksinkertainen ja nopea huolto Painesuhdetta voidaan vaihtaa vain ilmamoottorin männän ja sylinterin vaihdolla Voitelukammio Suljettu voitelukammio erottaa ilmamoottorin materiaalipumpusta. Suljettu rakenne estää epäpuhtauksien, kuten puhallusrakeiden joutumisen männän pinnalle. Voiteluaine estää maalin kuivumisen männän varteen ja suojaa näin tiivisteitä kulumiselta. Materiaalipumppu Pienempi painehäviö paksummillakin materiaaleilla tilavien ainekanavien ansiosta. Pumpun osien itseohjautuvat rakenteet takaavat suoran toiminnan - pienempi kuluminen Erinomainen huuhteluteho lyhyiden painejousien ja tilavien kanavien ansiosta. Runkotiivisteet on asennettu kierteiden eteen -> estää kierteiden liimaantumisen ja helpottaa laitehuolloissa Erittäin nopeasti huollettavissa - pumppu käytännössä kierretään auki ja kiinni. PROFIT

8 PROFIT - KÄYTTÖALUEET JA RUISKUTETTAVAT PINNOITTEET Suosittelemme PROFIT korkeapainelaitteet Profit Air Combi sivuilma-avusteiset laitteet Malli Maksimi litratuotto Painesuhde Tuotto per isku ,0 3,0 4,2 4,2 3,0 3,0 3,0 4,2 4,2 4,2 22:1 33:1 22:1 33:1 10:1 22:1 33:1 10:1 22:1 33:1 14 cm 3 14 cm 3 27 cm 3 27 cm 3 14 cm 3 14 cm 3 14 cm 3 27 cm 3 27 cm 3 27 cm 3 Käyttöalueet Puusepän verstaat Huonekaluteollisuus Tuote- ja viimeistelymaalaamot Konepajat ja ajoneuvoteollisuus Ruiskutettavat materiaalit Voiteluaineet ja rasvat Paksukalvolakat Pohjamaalit ja primerit Ruiskukitit Maalit ja lakat Kaksikomponenttimaalit Efektimaalit Vasaralakat Vesiliuokoiset tuotteet Vesiohenteiset maalit = erittäin sopiva = sopiva = ei sopiva Korkeapainemallit voidaan muuttaa sivuilma-avusteisiksi Air Combi laitteiksi myös jälkikäteen.

9 PROFIT laitteiden yleisimmät käyttäjäryhmät Puusepänverstaat Huonekaluteollisuus Tuote- ja korroosionestomaalaamot Konepajat ja metalliverstaat Ajoneuvoteollisuuden maalaamot PROFIT

10 PHOENIX - KORKEAPAINE-, AIR COMBI- JA KUUMARUISKUTUSLAITTEET Pumpun suuri kulutuskestävyys on ehdoton edellytys sen tuottavuudelle Kuten muutkin WIWA laitesarjat, WIWA PHOENIX sarja tekee vaikutuksen kestävyytensä ja käytettävyytensä ansiosta. Tarkkaan valitut korkealuokkaiset valmistusmateriaalit pienentävät kulumisen minimiin pitäen käyttö- ja korjauskustannukset mahdollisimman alhaisina. Käytettävyys ilmenee parhaiten suuren koko-tehosuhteen kautta sekä muunneltavuutena. Laitteen teho-ominaisuudet voidaan muuttaa helposti ja pienin kustannuksin vain muutamaa osaa vaihtamalla vastaamaan uutta, esimerkiksi pinnoitteen vaihdon aiheuttamaa tarvetta. PHOENIX sarja on aidosti ainutlaatuinen monikäyttöisyytensä ansiosta. Sen monia eri malleja on kaikkia saatavina myös ruostumattomana ja haponkestävänä versiona. WIWA PHOENIX 6552 malli on korkeanpainesuhteensa ansiosta sopiva myös paksumpien materiaalien ruiskutukseen. Syöttösäiliöllä varustettu malli soveltuu erityisen hyvin pieniin korroosiosuojauksiin, kuten paikkamaalauksiin rakennuksilla tai alueruiskutuksiin esimerkiksi laivoilla. Eräs suosittu käyttäjäryhmä on maaliteollisuuden laboratoriot, joissa paksumpia pinnoitteita testataan pienillä kertaruiskutusmäärillä. Kaikissa PHOENIX laitteissa on korkeapainesuodatinyksikkö vakiona Kaikissa PHOENIX laitteissa on paineilman huoltoyksikkö (säädin, suodin ja sumuvoitelulaite) vakiona

11 PROFIT SARJAN ETUJA KÄYTÖSSÄ Jousipuristeiset, itsesäätyvät tiivistesarjat pienentävät kulumista Kaksitoiminen pumppu pitkällä iskulla Huoltovapaa, hiljainen ilmamoottori Ainekanavat puhdistuvat tehokkaasti pesuissa niiden innovatiivisen rakenteen ansiosta Laajat venttiili- ja ainekanavat mahdollistavat paksumpien materiaalien ruiskutuksen Suljettu voitelukammio erottaa ilmamoottorin materiaalipumpusta. Voiteluaine estää maalin kuivumisen männän varteen ja suojaa tiivisteitä kulumiselta. Pumpun kestävyys perustuu kovakromatun männän varren, karbidiventtiilien ja ruostumattomien kulutuskestävyyteen Kaksivaiheinen suodatus estää käyttökatkoja Ilmamoottorin laajat kanavat ja uusittu, nopeampi suunnanvaihto eliminoi käytännössä pulsaation ja estää jäätymistä. Voidaan ruiskuttaa useammalla pistoolilla samanaikaisesti suuttimesta riippuen Käyttäjää miellyttävä hiljainen käyntiääni on saavutettu uudella ohjaustekniikalla ja tehokkaalla äänenvaimentimella PHOENIX

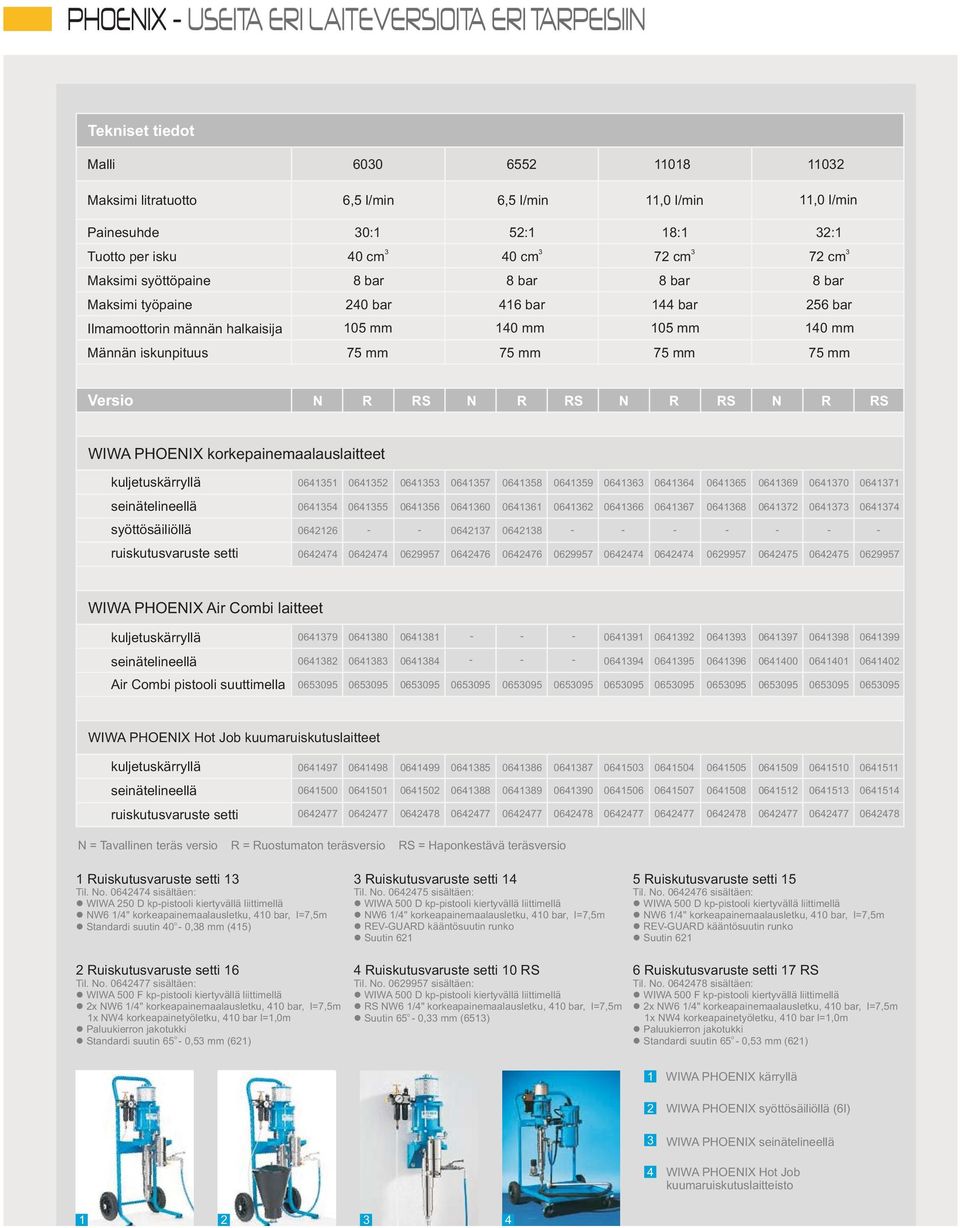

12 PHOENIX - USEITA ERI LAITEVERSIOITA ERI TARPEISIIN Tekniset tiedot Malli Maksimi litratuotto 6,5 6,5 11,0 11,0 Painesuhde 30:1 52:1 18:1 32:1 Tuotto per isku 40 cm 3 40 cm 3 72 cm 3 72 cm 3 Maksimi syöttöpaine 8 bar 8 bar 8 bar 8 bar Maksimi työpaine 240 bar 416 bar 144 bar 256 bar Ilmamoottorin männän halkaisija 105 mm 140 mm 105 mm 140 mm Männän iskunpituus 75 mm 75 mm 75 mm 75 mm Versio N R RS N R RS N R RS N R RS WIWA PHOENIX korkepainemaalauslaitteet kuljetuskärryllä seinätelineellä syöttösäiliöllä ruiskutusvaruste setti WIWA PHOENIX Air Combi laitteet kuljetuskärryllä seinätelineellä Air Combi pistooli suuttimella WIWA PHOENIX Hot Job kuumaruiskutuslaitteet kuljetuskärryllä seinätelineellä ruiskutusvaruste setti N = Tavallinen teräs versio R = Ruostumaton teräsversio RS = Haponkestävä teräsversio 1 Ruiskutusvaruste setti 13 Til. No sisältäen: WIWA 250 D kp-pistooli kiertyvällä liittimellä NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m o Standardi suutin 40-0,38 mm (415) 2 Ruiskutusvaruste setti 16 Til. No sisältäen: WIWA 500 F kp-pistooli kiertyvällä liittimellä 2x NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m 1x NW4 korkeapainetyöletku, 410 bar l=1,0m Paluukierron jakotukki o Standardi suutin 65-0,53 mm (621) 3 Ruiskutusvaruste setti 14 Til. No sisältäen: WIWA 500 D kp-pistooli kiertyvällä liittimellä NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m REV-GUARD kääntösuutin runko Suutin Ruiskutusvaruste setti 10 RS Til. No sisältäen: WIWA 500 D kp-pistooli kiertyvällä liittimellä RS NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m o Suutin 65-0,33 mm (6513) 5 Ruiskutusvaruste setti 15 Til. No sisältäen: WIWA 500 D kp-pistooli kiertyvällä liittimellä NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m REV-GUARD kääntösuutin runko Suutin Ruiskutusvaruste setti 17 RS Til. No sisältäen: WIWA 500 F kp-pistooli kiertyvällä liittimellä 2x NW6 1/4" korkeapainemaalausletku, 410 bar, l=7,5m 1x NW4 korkeapainetyöletku, 410 bar l=1,0m Paluukierron jakotukki o Standardi suutin 65-0,53 mm (621) WIWA PHOENIX kärryllä WIWA PHOENIX syöttösäiliöllä (6l) WIWA PHOENIX seinätelineellä WIWA PHOENIX Hot Job kuumaruiskutuslaitteisto

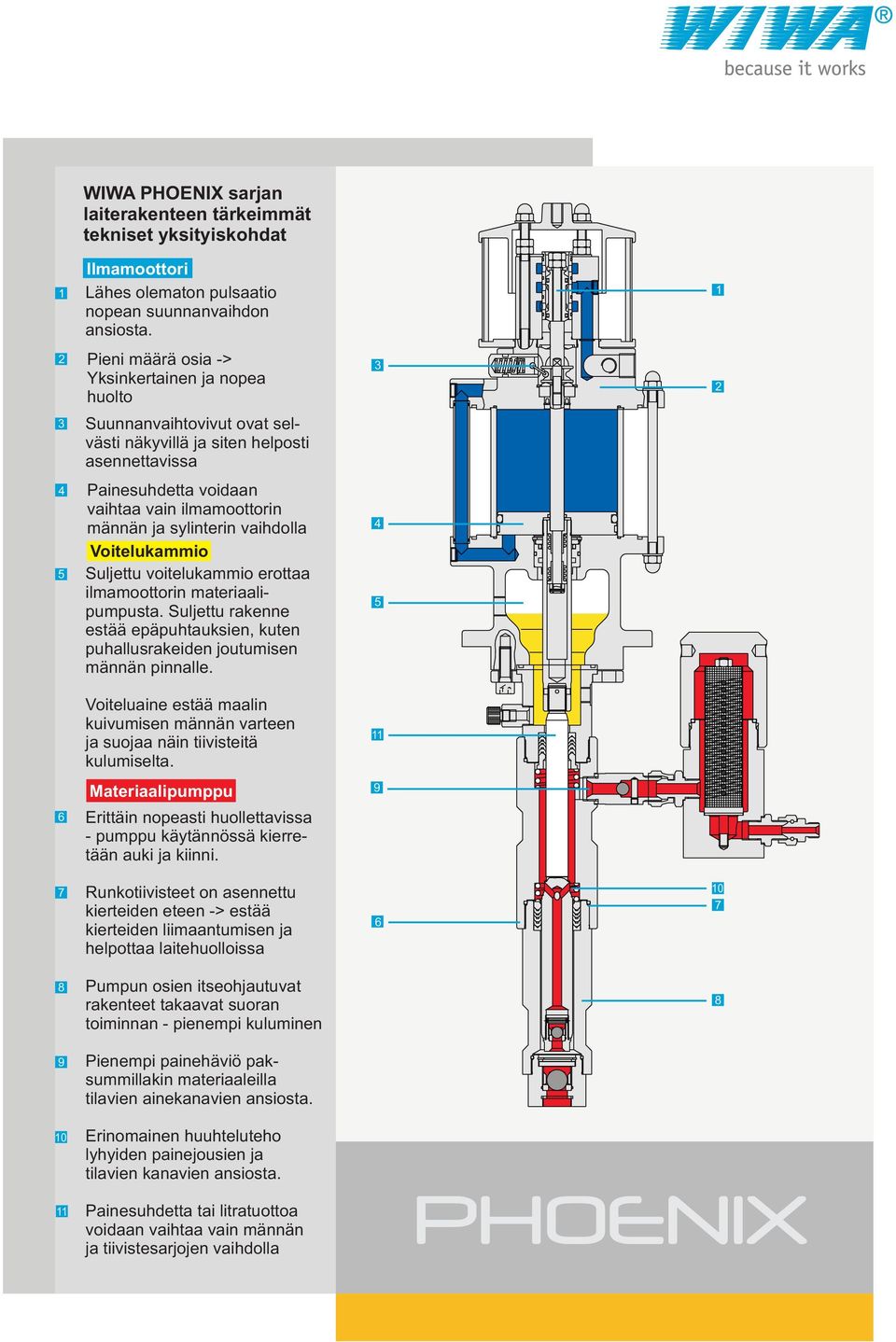

13 WIWA PHOENIX sarjan laiterakenteen tärkeimmät tekniset yksityiskohdat 1 Ilmamoottori Lähes olematon pulsaatio nopean suunnanvaihdon ansiosta Pieni määrä osia -> Yksinkertainen ja nopea huolto Suunnanvaihtovivut ovat selvästi näkyvillä ja siten helposti asennettavissa Painesuhdetta voidaan vaihtaa vain ilmamoottorin männän ja sylinterin vaihdolla Voitelukammio Suljettu voitelukammio erottaa ilmamoottorin materiaalipumpusta. Suljettu rakenne estää epäpuhtauksien, kuten puhallusrakeiden joutumisen männän pinnalle. 4 5 Voiteluaine estää maalin kuivumisen männän varteen ja suojaa näin tiivisteitä kulumiselta. 11 Materiaalipumppu 9 6 Erittäin nopeasti huollettavissa - pumppu käytännössä kierretään auki ja kiinni. 7 Runkotiivisteet on asennettu kierteiden eteen -> estää kierteiden liimaantumisen ja helpottaa laitehuolloissa Pumpun osien itseohjautuvat rakenteet takaavat suoran toiminnan - pienempi kuluminen 8 9 Pienempi painehäviö paksummillakin materiaaleilla tilavien ainekanavien ansiosta. 10 Erinomainen huuhteluteho lyhyiden painejousien ja tilavien kanavien ansiosta. Painesuhdetta tai litratuottoa voidaan vaihtaa vain männän ja tiivistesarjojen vaihdolla 11 PHOENIX

14 PHOENIX LAITTEIDEN KÄYTTÖALUEET Suosittelemme Phoenix korkeapainelaitteet Phoenix Air Combi sivuilmalaitteet Phoenix Hot Job korkeapainelaitteet Malli Maksimi tuotto () 6,5 6,5 11,0 11,0 6,5 11,0 11,0 6,5 6,5 11,0 11,0 Painesuhde 30:1 52:1 18:1 32:1 30:1 18:1 32:1 30:1 52:1 18:1 32:1 Tuotto per isku (cm 3 ) Käyttökohteet Puusepänverstaat Huonekaluteollisuus Tuotemaalaamot Kone- ja ajoneuvoteollisuus Teräsrakenne- ja hallivalmistajat Konepajateollisuus Automaattiset maalauslinjat Laivateollisuuden sisämaalaukset Junavaunuteollisuus Korkeapaineiset siirtopumput Ruiskutettavat materiaalit 14 Pohjamaalit Ruiskutettavat spakkelit Ruiskutettavat maalit ja lakat Kaksikomponenttiset epoksimaalit Pintaprofiloidut maalit Vasaralakat Sinkkimaalit Ruosteenesto- ja rautaoksidimaalit Vähäliuotteiset/liuotteettomat maalit Rasvat ja puuöljyt Vesiohenteiset maalit Kirkaslakat Paksukalvolakat RS RS RS RS RS soveltuu erittäin hyvin soveltuu hyvin ei sovellu WIWAn korkeapainelaitteet voidaan päivittää sivuilma-avusteiseksi tai kuumaruiskutuslaitteeksi myös jälkikäteen.

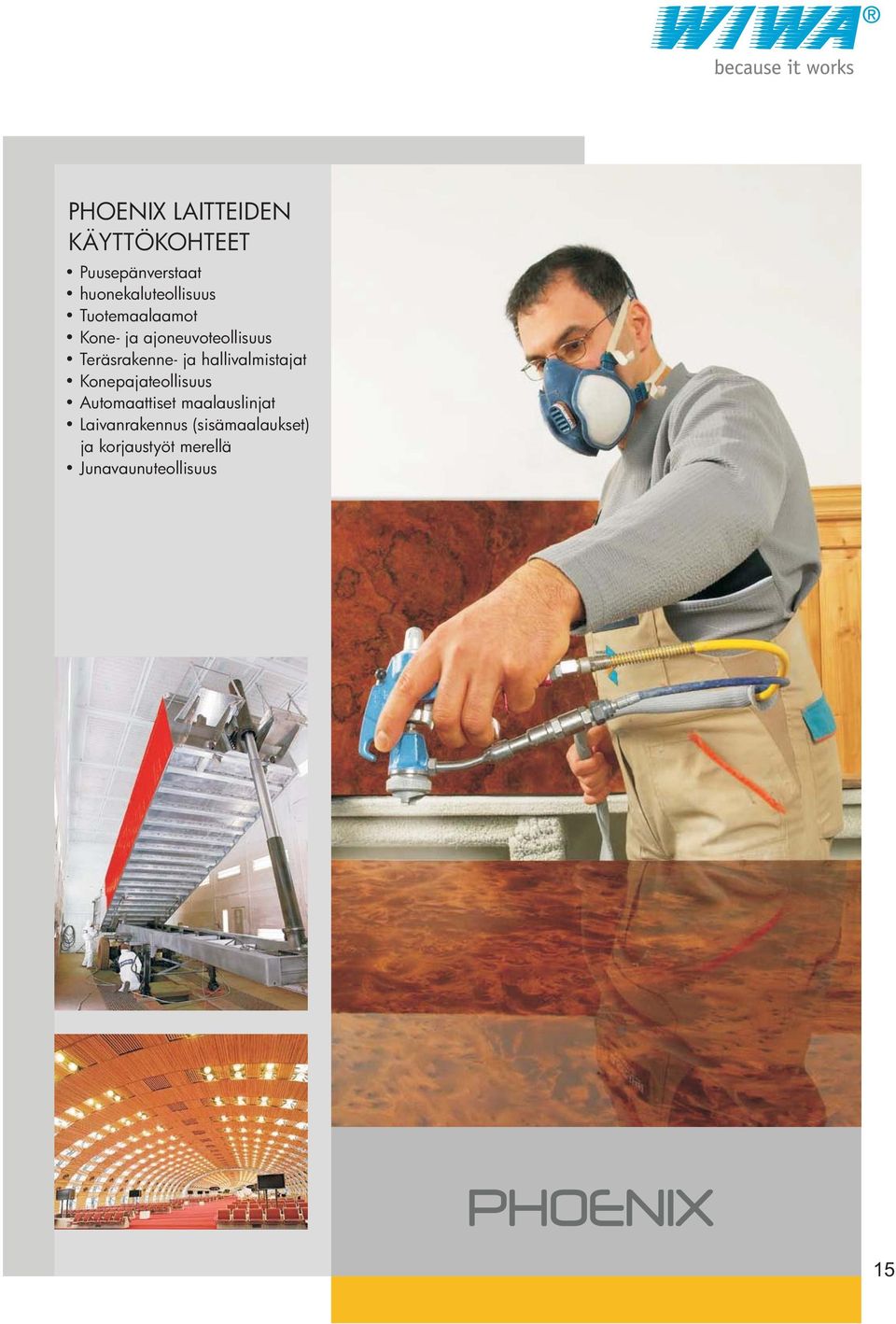

15 PHOENIX LAITTEIDEN KÄYTTÖKOHTEET Puusepänverstaat huonekaluteollisuus Tuotemaalaamot Kone- ja ajoneuvoteollisuus Teräsrakenne- ja hallivalmistajat Konepajateollisuus Automaattiset maalauslinjat Laivanrakennus (sisämaalaukset) ja korjaustyöt merellä Junavaunuteollisuus PHOENIX 15

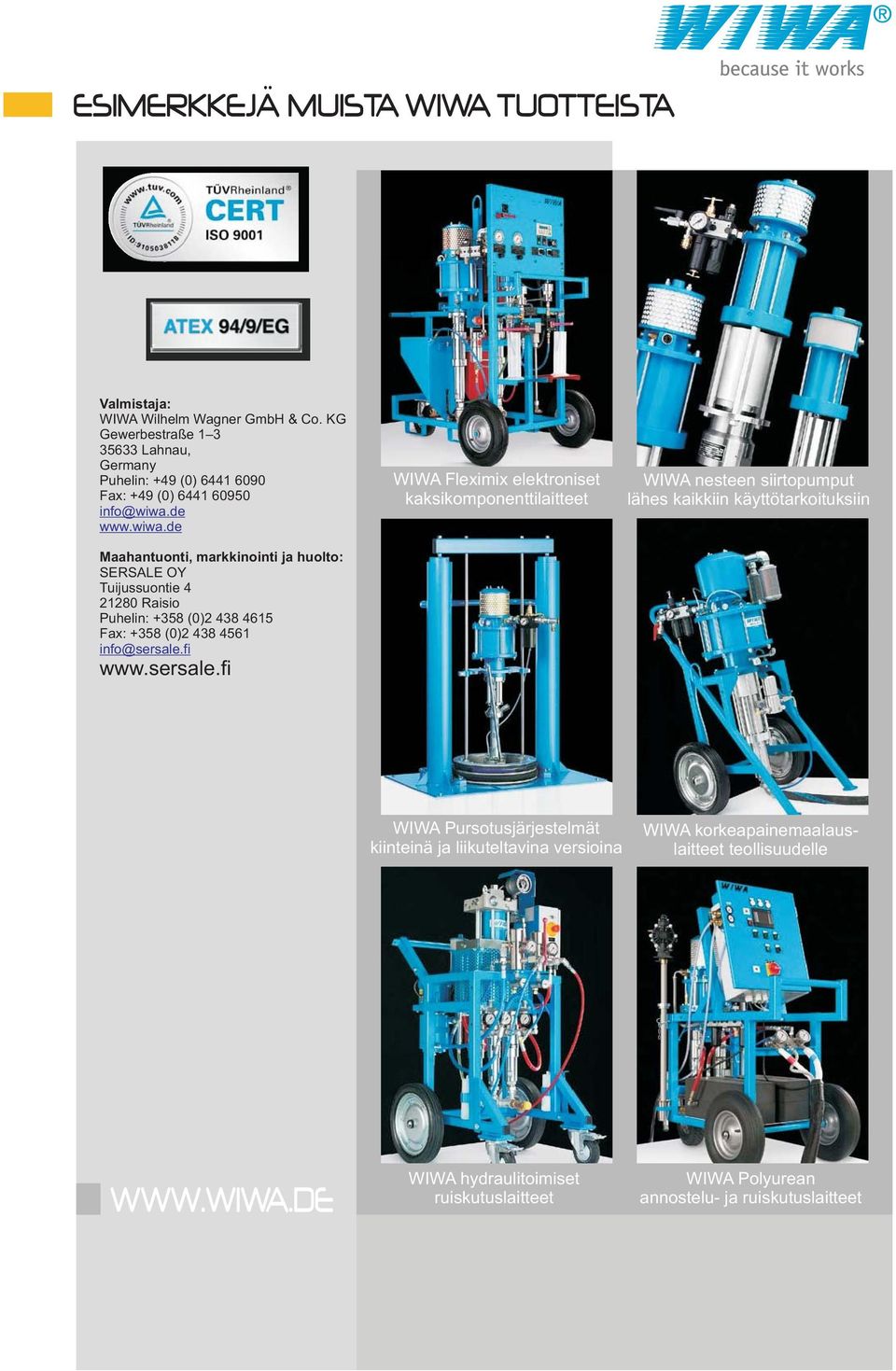

16 ESIMERKKEJÄ MUISTA WIWA TUOTTEISTA Valmistaja: WIWA Wilhelm Wagner GmbH & Co. KG Gewerbestraße Lahnau, Germany Puhelin: +49 (0) Fax: +49 (0) info@wiwa.de Maahantuonti, markkinointi ja huolto: SERSALE OY Tuijussuontie Raisio Puhelin: +358 (0) Fax: +358 (0) info@sersale.fi WIWA Fleximix elektroniset kaksikomponenttilaitteet WIWA nesteen siirtopumput lähes kaikkiin käyttötarkoituksiin WIWA Pursotusjärjestelmät kiinteinä ja liikuteltavina versioina WIWA korkeapainemaalauslaitteet teollisuudelle WIWA hydraulitoimiset ruiskutuslaitteet WIWA Polyurean annostelu- ja ruiskutuslaitteet
