WIWAn uusi laiteperhe tuote- ja teollisuusmaalaamoille parhaan suorituskyvyn saavuttamiseksi pienillä kustannuksilla

Transkriptio

1 WIWAn uusi laiteperhe tuote- ja teollisuusmaalaamoille parhaan suorituskyvyn saavuttamiseksi pienillä kustannuksilla PHOENIX PHOENIX - Uusi tehokas ja monikäyttöinen mallisto metalli- ja puuteollisuuden maalaus, lakkaus- sekä muihin yleisiin pintakäsittelytöihin Keski- ja matalaviskositeettisille materiaaleille Painesuhde Tuotto* Malli 30: N/R/RS 18: N/R/RS 32: N/R/RS Korkeaviskositeettisille maaleille ja pinnoitteille Painesuhde Tuotto* Malli 52: N/R/RS 3 * Tuotto / kaksoisisku cm N = tavallinen teräs R = ruostumaton teräs RS = haponkestävä teräs WIWAn uusi Phoenix-sukupolvi kaikkiin yleisiin maalaus- ja pinnoitustehtäviin: WIWA PHOENIX AIRLESS Varmatoiminen ilmaton korkeapainemaalauslaite kustannustehokkaaseen maalaukseen WIWA PHOENIX AIR COMBI Pienemmät ohiruiskutusmäärät ja erinomaiset ruiskutusominaisuudet vaativiin maalauksiin WIWA PHOENIX HOT JOB Paksummat kertaruiskutuskalvot, pienempi liuotintarve, laadukas pinnanlaatu ja lyhyemmät kuivumisajat - kaikki merkittäviä etuja WIWA PHOENIX HOT JOB liikuteltavassa telineessä WIWA PHOENIX AIR COMBI seinätelineessä WIWA PHOENIX korkeapainemaalauslaite kuljetuskärryllä

2 WIWA PHOENIX - perinteikäs WIWA-laatu ja tehokkuus takaavat menestyksen MUUNNELTAVUUS... WIWAn uusi korkealaatuinen Phoenix sarja on muunneltavissa käytännössä kaikkiin käyttötarkoituksiin teollisuuden maalaustöissä. Laitteen ominaisuudet tekevät siitä ihanteellisen puu- ja metalliteollisuuden tarpeisiin unohtamatta varsinaisia teollisuusmaalaamoja. Phoenix-sarjan eri teholuokat ja tekniset ominaisuudet täyttävät käyttäjän tarpeet niin pienemmissä kuin suuremmissakin pinnoissa sekä tasomaisissa tai moniulotteisissa kappaleissa. Eri ruiskutusmenetelmiin soveltuva rakenne: llmaton korkeapainemaalaus Air Combi maalaus - sivuilma-avusteinen korkeapaine Kuumaruiskutus Kaikkien näiden perustana ovat WIWAn uudet Phoenix-sarjan korkeapainepumput, joiden kehitystyössä on käytetty hyväksi WIWAn menestyksen kulmakivenä olleita aikaisempia malleja sekä uusimpia pintakäsittelyteollisuuden kehitykseen tähtääviä tarpeita. Uusi PHOENIX sarja ei jätä parantamisen varaa. WIWA Phoenix Hiljainen, toimintavarma käyttö.

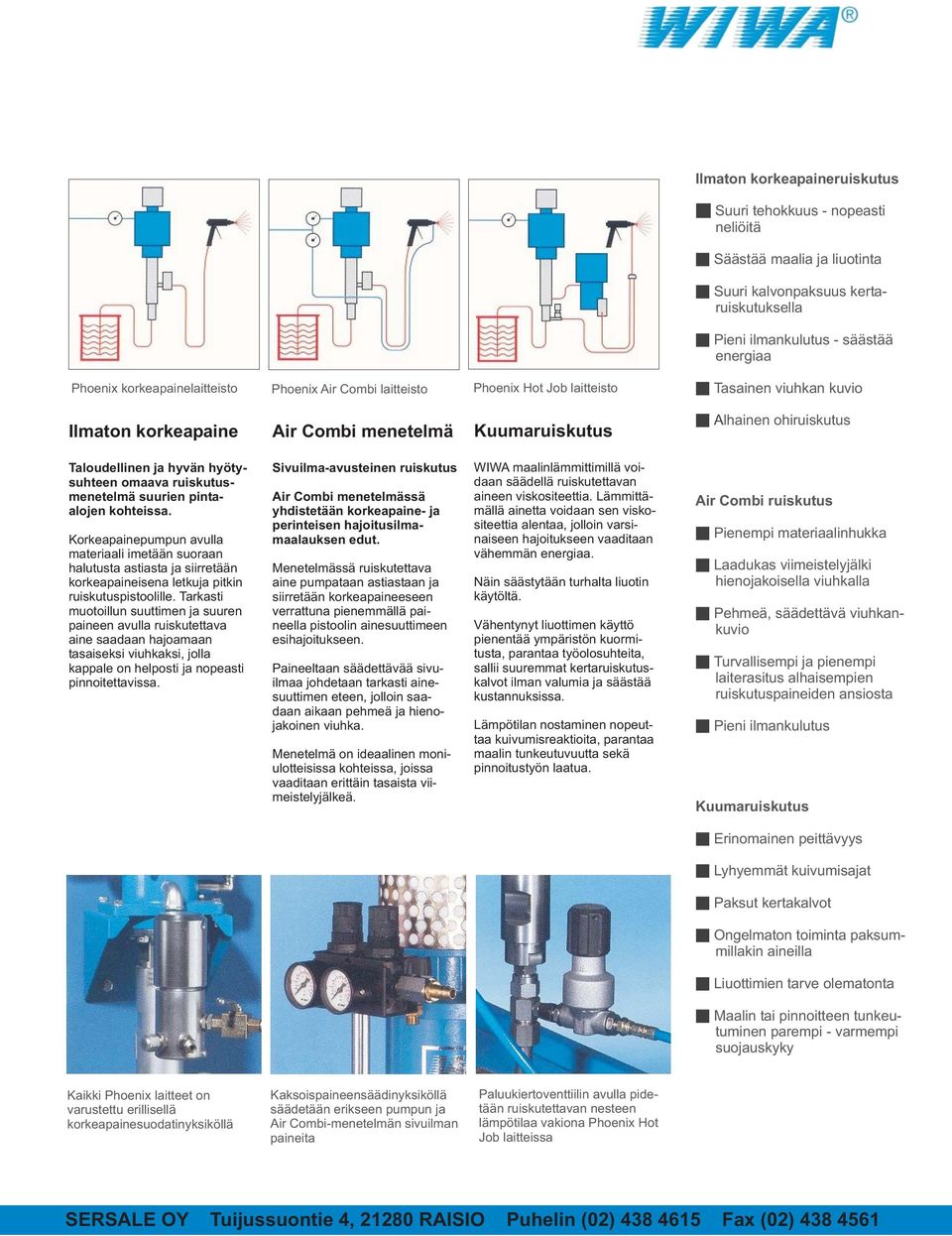

3 Ilmaton korkeapaineruiskutus Suuri tehokkuus - nopeasti neliöitä Säästää maalia ja liuotinta Suuri kalvonpaksuus kertaruiskutuksella Pieni ilmankulutus - säästää energiaa Phoenix korkeapainelaitteisto Phoenix Air Combi laitteisto Phoenix Hot Job laitteisto Tasainen viuhkan kuvio Ilmaton korkeapaine Air Combi menetelmä Kuumaruiskutus Alhainen ohiruiskutus Taloudellinen ja hyvän hyötysuhteen omaava ruiskutusmenetelmä suurien pintaalojen kohteissa. Korkeapainepumpun avulla materiaali imetään suoraan halutusta astiasta ja siirretään korkeapaineisena letkuja pitkin ruiskutuspistoolille. Tarkasti muotoillun suuttimen ja suuren paineen avulla ruiskutettava aine saadaan hajoamaan tasaiseksi viuhkaksi, jolla kappale on helposti ja nopeasti pinnoitettavissa. Sivuilma-avusteinen ruiskutus Air Combi menetelmässä yhdistetään korkeapaine- ja perinteisen hajoitusilmamaalauksen edut. Menetelmässä ruiskutettava aine pumpataan astiastaan ja siirretään korkeapaineeseen verrattuna pienemmällä paineella pistoolin ainesuuttimeen esihajoitukseen. Paineeltaan säädettävää sivuilmaa johdetaan tarkasti ainesuuttimen eteen, jolloin saadaan aikaan pehmeä ja hienojakoinen viuhka. Menetelmä on ideaalinen moniulotteisissa kohteissa, joissa vaaditaan erittäin tasaista viimeistelyjälkeä. WIWA maalinlämmittimillä voidaan säädellä ruiskutettavan aineen viskositeettia. Lämmittämällä ainetta voidaan sen viskositeettia alentaa, jolloin varsinaiseen hajoitukseen vaaditaan vähemmän energiaa. Näin säästytään turhalta liuotin käytöltä. Vähentynyt liuottimen käyttö pienentää ympäristön kuormitusta, parantaa työolosuhteita, sallii suuremmat kertaruiskutuskalvot ilman valumia ja säästää kustannuksissa. Lämpötilan nostaminen nopeuttaa kuivumisreaktioita, parantaa maalin tunkeutuvuutta sekä pinnoitustyön laatua. Air Combi ruiskutus Pienempi materiaalinhukka Laadukas viimeistelyjälki hienojakoisella viuhkalla Pehmeä, säädettävä viuhkankuvio Turvallisempi ja pienempi laiterasitus alhaisempien ruiskutuspaineiden ansiosta Pieni ilmankulutus Kuumaruiskutus Erinomainen peittävyys Lyhyemmät kuivumisajat Paksut kertakalvot Ongelmaton toiminta paksummillakin aineilla Liuottimien tarve olematonta Maalin tai pinnoitteen tunkeutuminen parempi - varmempi suojauskyky Kaikki Phoenix laitteet on varustettu erillisellä korkeapainesuodatinyksiköllä Kaksoispaineensäädinyksiköllä säädetään erikseen pumpun ja Air Combi-menetelmän sivuilman paineita Paluukiertoventtiilin avulla pidetään ruiskutettavan nesteen lämpötilaa vakiona Phoenix Hot Job laitteissa

4 WIWA PHOENIX - ideaalista ruiskutustekniikkaa ylivoimaisella kestävyydellä KAIKKIIN KÄYTTÖTARPEISIIN Phoenix-sarjan eri teholuokat ja tekniset ominaisuudet tarjoavat yksilöllisesti parhaan ratkaisun kaikkiin käyttötarkoituksiin. Pinnoitustyötä kuumaruiskutusmenetelmällä Teräskappaleen maalausta ilmattomalla korkeapainemenetelmällä Puisten ikkunakarmien maalausta Air Combi menetelmällä WIWAn koulutusohjelmien avulla laitteen käyttäjät saavat laitteesta kaiken osaamisen ja siten eniten tuottoa hankinnalleen

5 Ilmaton korkeapainemaalaus - kustannustehokas suurten pintojen menetelmä Air Combi maalaus - huippulaadukasta pintaa kaiken muotoisille kappaleille Kuumaruiskutus - laadukas lopputulos nopealla kuivumisajalla PHOENIX-laitteiden käyttöalueet Suosittelemme PHOENIX korkeapainemaalauslaite PHOENIX AIR COMBI maalauslaitteet PHOENIX Hot Job maalauslaitteet Malli Painesuhde 30:1 52:1 18:1 32:1 30:1-18:1 32:1 30:1 52:1 18:1 32:1 Vapaa litratuotto, l/min 6,5 6, , ,5 6, Tuotto/sykäys, cm Käyttöalue Puusepänverstaat Huonekaluteollisuus Teollisuusmaalaamot Kone- ja autoteollisuus Teräsrakenneteollisuus Automaatiset ja manuaaliset pinnoitusjärjestelmät - - Laivanrakennus ja korjaus - - Junavaunuvalmistajat - - Siirtopumppu-toiminta Ruiskutettavat aineet Primerit Ruiskukitit Ruiskutettavat maalit ja lakat 2-komponenttimaalit ja tervaepoksit* - Vas aralakat - - Sinkkipohjaiset maalit Ruosteenestoaineet - - Niukkaliuotteiset ja liuotteettomat maalit Vesiohenteiset rasvat Vesiohenteiset maalit Täyteaineet Paksukalvo vernissat - - Sopii erinomaisesti Sopii Hyvin - Sopii huonosti WIWA Phoenix malliston korkeapainemaalauslaitteet on helposti muunnettavissa Air Combi tai Hot Job laitteiksi myös jälkikäteen.

6 Uusi WIWA PHOENIX sarja - uutta laatuajattelun tulos vakuuttavilla ominaisuuksilla MENESTYKSEN KIVIJALAT Tuottava ja taloudellinen käyttö vaatii nykyaikaisen ja kestävän rakenteen mahdollisimman pitkillä huoltoväleillä. WIWAn vuosikymmenien kokemus pumpputekniikasta ja jatkuva tuotekehitys läheisessä yhteistyössä maalinvalmistajien kanssa yhdistettynä tosiasiaan, että itse suunnittelemamme osat ja komponentit ovat valmistettu omassa laadusta ja tarkkuudesta tinkimättömässä tehtaassamme tuovat asiakkaillemme suuren lisäedun. Kompakti ja käyttöystävällinen rakenne Nopeat huoltotoimenpiteet pienen osamäärän ansiosta Korkealaatuisten materiaalivalintojen ansiosta pienempi kuluminen ja siten alhaisemmat kustannukset Laitteen teho-ominaisuuksia, painesuhdetta tai litratuottoa voidaan muuttaa helposti vain muutaman osan avulla. Näin investointikustannukset toiseen kohteeseen pienenevät. Kaikki PHOENIX-sarjan mallit on saatavilla myös ruostumattomina malleina, jotka soveltuvat erinomaisesti vesiohenteisille materiaaleille. PHOENIX 6552 soveltuu suuren painesuhteensa ansiosta hyvin myös suuremman viskositeetin omaaville materiaaleille. PHOENIX 6552 malli varustettuna syöttösäiliöllä on järkevä valinta korroosiomaalauksiin, joissa ruiskutettavat kertamäärät ovat pieniä. Kaksitoiminen pumppu pitkällä iskulla ja kiinteästi asennetuilla tiivistesarjoilla Huoltovapaa, hiljainen ilmamoottori Erinomainen huuhtelu innovaatisen pumpun rakenteen ansiosta Suljettu voitelukammio erottaa ilmamoottorin maalipumpusta. Voiteluaine estää maalin kuivumisen männän varteen ja suojaa tiivisteitä. Korkeaviskositeettisten aineiden käsittely ongelmatonta suurten ainekanavien ja venttiilien ansiosta Erittäin pieni tiivisteiden kuluminen niiden itsesäätyvän rakenteen ansiosta Pitkä huoltoväli kovakromatun kaksoismännän wolframikarbidi kuulapesien ja ruostumattomien kuulien ansiosta. Tilavat ilmakanavat yhdessä uuden suunnanvaihtotekniikan kanssa takaavat nopean suunnanvaihdon eliminoiden käytännössä pulsaation ja ilmamoottorin jäätymisen. Käytön tehostaminen mahdollista lisäämällä pistoolien lukumäärää suutinkokojen mukaan. Käyttäjälle ja ympäristölle miellyttävä matalan melutason ansiosta. WIWA 3500 Räjähdyssuojattu maalinlämmitin WIWA Hot Job ruiskutuslaitteissa. Soveltuu sekä liuotin- että vesiohenteisten maalien lämmittämiseen. Vahva ja toiminnallinen rakenne kahden erillisen moduulin ansiosta. Mikäli lämmönvaihdinosa tukkeutuu kovettuneesta materiaalista, voi sen vaihtaa erikseen ilman lämmitys- ja ohjausosan vaihtoa. Ilmamoottorin jäätyminen on käytännössä eliminoitu ilmanhuoltoyksikön avulla. Ilmanhuoltoyksikköön kuuluu paineensäädin mittarilla varustettuna, vedenerotin sekä sumuvoitelulaite.

7 WIWA Phoenix sarjan yleiset ominaisuudet Ilmamoottori: Pienen yksittäisten osa määrän ansiosta ilmamoottori on helppo purkaa ja kasata. Suunnanvaihtovivut ovat hyvin näkyvissä, ja siksi helposti asennettavissa. Pulsaatiota hallitaan ilmamoottorin nopean suunnanvaihtomekanismin avulla. Huoltovapaa, hiljainen ilmamoottori Erittäin helppo huoltaa yksinkertaisen rakenteen ja vähäisen osien määrän ansiosta Joustava muunneltavuus eri tehotarpeisiin sopivaksi 4 Laitteen teho-ominaisuuksia voidaan vaihdella vaihtamalla ilmamoottorin mäntää ja sylinteriä. 4 Materiaalipumppu: Nopea purkaa ja kasata kiertyvien liitoskappaleiden ja suorien kierteiden ansiosta. Purettaessa osat irtoavat toisistaan automaattisesti. Tiivisteiden sijoitus ennen kierteitä estää niiden likaantumisen ja helpottaa siten laitteiston huoltoa. Tarkasti suunniteltu ohjaava rakenne varmistaa helpon ja tarkan asennustyön sekä mahdollisimman pienen kulumisen. Vähemmän painehäviötä suurten ainekanavien ja porausten ansiosta. Parempi huuhtelutulos suurten ainekanavien ja lyhyiden puristejousien ansiosta Pulsaatiota hallitaan ilmamoottorin nopean suunnanvaihtomekanismin avulla Kompakti rakenne ja laitteen muunneltavuus antaa vaihtoehtoja asiakkaan tarpeisiin Pienempi kuluminen ja vähemmän kuluvia osia jousipuristeisien tiivistesarjojen ja sylinterittömän rakenteen ansiosta 10 Laitteen litratuoton ja painesuhteiden vaihtaminen käy yksinkertaisesti vaihtamalla ainoastaan ainemäntää ja tiivistesarjoja.

8 Monikäyttöiset laitteet teollisuuden tarpeisiin. Ruiskutuslaitteet, jotka ovat suunniteltu pitkäaikaiseen käyttöön. WIWA PHOENIX SARJAN LAITTEET VIIMEISTELYYN Tekniset tiedot Malli Maksimi litratuotto Painesuhde 6,5 l/min 30:1 6,5 l/min 52:1 11,0 l/min 18:1 11,0 l/min 32:1 Tuotto / isku 40 cm 3 40 cm 3 72 cm 3 72 cm 3 Maksimi syöttöpaine 8 bar 8 bar 8 bar 8 bar Maksimi työpaine 240 bar 416 bar 144 bar 256 bar Ilmamoottorin halkaisija 105 mm 140 mm 105 mm 140 mm Iskunpituus 75 mm 75 mm 75 mm 75 mm Versio N R RS N R RS N R RS N R RS PHOENIX korkeapainemaalauslaitteet kuljetuskärryllä Til.no seinätelineellä Til.no syöttöastialla Til.no Valmisruiskutuspaket Til.no PHOENIX Air Combi maalauslaitteet kuljetuskärryllä Til.no seinätelineellä Til.no Valmisruiskutuspaket Til.no PHOENIX Hot Job Kuumamaalauslaitteet kuljetuskärryllä Til.no seinätelineellä Til.no Valmisruiskutuspaket Til.no N = tavallinen teräs R = ruostumaton teräs RS = haponkestävä teräs

9 RUISKUTUS- JA MAALAUS- Laitetta toimitetaan tavallisena hiiliteräs (N), ruostumattomana (R) tai haponkestävänä (RS) versiona asennettuna joko kuljetuskärryyn tai seinätelineeseen. WIWA Phoenix kuljetustelineessä imuletkulla varustettuna. WIWA Phoenix Airless kuljetustelineessä syöttöastialla varustettuna WIWA Phoenix Air Combi seinätelineessä WIWA Phoenix Hot Job kuljetustelineessä Valmis ruiskutuspaketit RS 17 RS Pistooli WIWA 250D WIWA 500D WIWA 500D WIWA 500D WIWA 500D WIWA 500D 2xNW6/410 2xNW6/410 Korkeapaineletku NW6/410 bar/ 1/4" /7,5 NW6/410 bar/ 1/4" / NW6/410 bar/ NW6/600 bar/ bar/ 1/4" /7,5 m bar/ 1/4" /7,5 7,5 m 1/4" /7,5 m 1/4" /7,5 m m 1xNW4/410 m 1xNW4/410 bar/1,0m bar/1,0 m Paluukiertokappale x1/4" - 3 x1/4" RS Kääntölaite - REV-GUARD TM REV-GUARD TM Suutin / Kääntösuutin valinnan mukaan Tilausnumero

10 WIWA KORKEAPAINE- JA WIWA Korkeapainepistoolit Soveltuu kaikille ruiskutettaville materiaaleille Voidaan käyttää kaikissa tunnetuissa korkeapainejärjestelmissä Kaikkia yleisimpiä suuttimia ja kääntölaitteita voidaan käyttää WIWA 250 D Kp-pistooli Miellyttävä korkeapainepistooli kahden sormen liipaisimella sekä muotoilulla kahvalla. Kevyt liikuteltavuus kuulalaakeroidun kiertyvän liittimen ansiosta WIWA 500 D Kp-pistooli, joka sulkee suurillakin ruiskutuspaineilla Suurten pintojen korkeapainepistooli neljän sormen liipaisimella sekä pyöreällä kahvalla. Liipaisin puristusvastus on erittäin kevyt ja sopii erityisesti miehille, joilla on suuri kämmen tai maalaa työrukkaset kädessä. WIWA 500 F Kp-pistooli paluukiertoliittimellä kuumaruiskutukseen Vankkatekoinen pistooli neljän sormen liipaisimella ja etupuolisella syötöllä. Soveltuu erityisesti sinkkimaaleille sekä muille aineille, jotka kuluttavat tai kuivuvat nopeasti. Pistoolin ainekanavat ovat ruostumatonta terästä ja soveltuu siten hyvin myös vesiohenteisille maaleille.. Etusyöttö estää kuumaruiskutuksessa kuuman aineen virtauksen kahvan läpi suojaten näin pinnoittajan kättä kuumalta. WIWA 300 Kp-pistooli automaattimaalauksiin WIWAn automaattipistoolit ovat tunnettuja nopeasta sulkeutumisestaan sekä rakenteestaan, jossa ruiskutettava aine virtaa pistoolissa vain lyhyen matkan. Ylimääräisen ulosottoliittimen avulla pistoolia voidaan käyttää joko kierrätyksellä tai ilman kierrätystä varustetuissa järjestelmissä

11 AIR COMBI PISTOOLIT WIWA Air Combi pistoolit Korkeapainepistoolit Vankka rakenne ja erinomainen kulutuksen kesto wolframikarbidi istukan ja neulan sekä säädettävän teflon tiivisteen ansiosta. Nopea ja varmatoiminen neulan liike ja sulku sen lyhyen liikeradan ansiosta. Maali- ja painekammiot erillisiä. Rakenne ehkäisee maalin kuivumista jouseen ja pidentää näin huoltoväliä. Etu korostuu erityisesti kaksikomponettimaaleja ruiskutettaessa. WIWA Air Combi pistooli Sivuilma-avusteinen pistooli, jota on helppo käsitellä ja jolla saa pehmeän ja tasaisen ruiskutusjäljen minimaalisella ohiruiskutuksella. WIWA Air Combi automaattipistooli Sivuilma-avusteinen automaattipistooli kaikkiin puolija täysautomaattisiin ruiskutuksiin. Laajat ainekanavat takaavat korkeaviskositeettisten ja kuitumaisia partikkeleja sisältävien pinnoitteiden ongelmattoman ruiskutuksen. Kuluvat osat voidaan vaihtaa nopeasti Pistoolin ainekanavat ovat ruostumatonta terästä. Maalin kulutusta voidaan säätää pistoolin viuhkanmuotoa säätämällä. Korkea maksimi työpaine (250 bar), mahdollistaa pistoolin käytön myös korkeapaineisena ilman sivuilmaa. Pistoolin ainekanavat ovat ruostumatonta terästä. Maalin kulutusta voidaan säätää pistoolin viuhkanmuotoa säätämällä. Viuhkan säätö voidaan toteuttaa myös tietokoneohjattujen säätöventtiilien avulla. Air Combi pistoolit Kevyt ja helppo käsitellä Pehmeä ja tasainen viuhka yhdessä pienemmän ohiruiskutuksen kanssa Soveltuu liuotin- ja vesiohenteisille materiaaleille Portaaton viuhkan ja ilmamäärän säätö Kiertyvät liittimet aine- ja ilmaliitännöissä

12 Ruiskutus ja Nesteenkäsittelytekniikkaa teollisuudelle HALUAN LISÄTIETOJA Saksalainen WIWA Wilhelm Wagner GmbH & Co on valmistanut ruiskutustekniikkaa ja nesteenkäsittelyjärjestelmiä teollisuuden tarpeisiin jo vuodesta Vuosien varrella kertynyt kokemus, jatkuva tuotekehitys sekä laatuun ja asiakaspalveluun painottuva periaate ovat toimineet yrityksen kivijalkana kaikki nämä vuodet. Opi tuntemaan laaja tuotevalikoimamme ja muista, että joustavat asiakaskohtaiset ratkaisut ovat erikoisalaamme. Nimi Yritys WIWA PROFIT - helposti liikuteltavat edullisen hintaluokan korkeapainemaalauslaitteet kaikille maalausta tarvitseville teollisuuden aloille WIWA MAGNUM - uusi tuoteperheemme raskaaseen korroosionestoon kaikille pinnoitetyypeille SUPER - Kuuluisa mallistomme vaativille ruiskutusprojekteille WIWA HERKULES - Uusi tuoteperheemme kaikille raskaimmille korroosionsuojausprojekteille ja meriteollisuuteen WIWA AIR COMBI - Laadukasta pintaa ympäristölle ystävällisellä tavalla puu- ja ajoneuvoteollisuuden tarpeisiin Osoite WIWA HOT JOB ruiskutuslaitteet - lyhyet kuivumisajat huippulaadukkaalla pinnalla WIWA ZINC SILICATE - Erikoislaitteistomme vesi- ja liuotinohenteisille sinkkipinnoitteille WIWA DUOMIX - Luotettavat suuren teholuokan kaksikomponettilaitteet raskaaseen korroosiosuojaukseen WIWA Pursotuslaitteet WIWA GRATEC Injektointilaitteet - Rakennusteollisuuden betoninkorjaus ja tiivistystyöt WIWA Matalapaine siirtopumput - Kaikkien nesteiden siirtoon ja käsittelyyn Asiakaskohtaiset erikoislaitteet ja niiden suunnittelutyöt Puhelin Faksi Sähköposti Olen kiinnostunut WIWA tuotteista ja pyydän Teitä lähettämään: Lisätietoja yllä rastitetuista laitemallistoista Täydellisen tuotekansionne Pyydän ottamaan yhteytt'ä henkilökohtaisesti
