Teollisuus. TeSys-moottorilähtökomponentit Tuoteluettelo ADH799

Transkriptio

1 Teollisuus TeSys-moottorilähtökomponentit Tuoteluettelo ADH799

2 2 Sisällysluettelo Moottorinsuojakatkaisijat G2ME painikeohjaus 32A 3 G2P väänninohjaus 32A 4 G3P väänninohjaus 17-65A 4 G3ME painikeohjaus 80A 4 G2 ja G3 apu- ja hälytyskoskettimet 5 G2 ja G3P alijännitelaukaisukelat 5 G2 ja G3 virtakiskot 5 G2 ja G3P yhdysliittimet kontaktorille 6 G2ME IP55 kotelo 6 Minikontaktorit TeSys K minikontaktorit 7 TeSys K apukoskettimet 8 TeSys SKGC minikontaktorit moduuliaukkoon 9 Kontaktorit TeSys D 3-napaiset kontaktorit AC-ohjaus 10 TeSys D 3-napaiset kontaktorit DC-ohjaus 12 TeSys D 4-napaiset kontaktorit AC-ohjaus 12 TeSys D apukoskettimet 13 TeSys D kelavaimennusyksiköt 14 TeSys D mekaninen salpalohko 14 TeSys D asennustarvikkeet 14 TeSys D punainen kansi turvasovelluksiin 14 TeSys F 3-napaiset kontaktorit AC-ohjaus 15 Lämpöreleet TeSys LR2K lämpöreleet minikontaktorille 16 TeSys LRD bimetalli lämpöreleet 17 TeSys LR9D elektroniset lämpöreleet 17 TeSys lämpöreleiden erillisasennusalustat 18 TeSys LR9F lämpöreleet 18 TeSys LT3 termistorireleet 18 Moottorikäynnistimet TeSys U moottorikäynnistimet 32A, 15kW 19 TeSys H moottorikäynnistimet 6,5A, 3kW 21 Apukontaktorit TeSys K mininiapukonttorit 22 TeSys D apukontaktorit 22

3 Moottorinsuojakatkaisijat 3 Moottorinsuojakatkaisijat, TeSys G TeSys moottorinsuojakatkaisijoilla teet moottorilähtöjen erotuksen, ylikuormitus- ja oikosulkusuojauksen yksinkertaisesti ja asennustilaa säästäen. Katkaisijat ovat testattu yhteensopiviksi energiaa säästäville IE3-moottoreille. Liitännät: - G2: tunneliliittimet (jousivoimaliitimet myös vaihtoehtona) - G3P: EverLink liittimet, joka takaa mahdollisimman turvallisen ja kestävän kaapeliliitännän ilman jälkikiristystarpeita. Liittimessä oleva jousimekanismi pitää johtimen sopivalla kireydellä, jolloin liitos ei kuumene. Lisäoptioina mm. apu- ja hälytyskoskettimet, oikosulkulaukaisun hälytyskosketin, alijännitelaukaisijakelat, työvirtalaukaisukelat ja IP55 kotelot. Lisäksi tarjolla G7-katkaisjat A lähtöihin, G2L- ja G3L-mallit sovelluksiin, joissa tarvitaan pelkkä oikosulkusuojaus sekä G2RT-mallit muuntajan etukojeeksi. TeSys G2ME moottorinsuojakatkaisijat painikeohjauksella 32A, 18,5kW/400, leveys 45 mm ACF ,1-0,16A kA/400 G2ME01 ACF ,16-0,25A 0,06kW kA/400 G2ME02 ABU ,25-0,4A 0,09kW/ kA/400 G2ME03 ABU ,4-0,63A 0,12-0,18kW/ kA/400 G2ME04 ABU ,63-1A 0,25-0,27kW/ kA/400 G2ME05 ABU ,6A 0,37-0,55kW/ kA/400 G2ME06 ABU ,6-2,5A 0,75kW/ kA/400 G2ME07 ABU ,5-4A 1,1-1,5kW/ kA/400 G2ME08 ABU ,3A 2,2kW kA/400 G2ME10 ABU A 3-4kW/ kA/400 G2ME14 ABU A 5,5kW/400 15kA/400 G2ME16 ABU A 7,5kW/400 15kA/400 G2ME20 ABU A 9kW/400 15kA/400 G2ME21 ABU A 11kW/400 15kA/400 G2ME22 ACF A 18,5kW kA/400 G2ME32 G2ME moottorinsuojakatkaisija

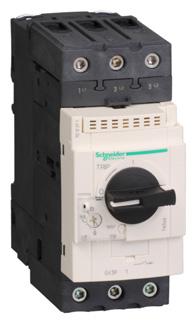

4 4 Moottorinsuojakatkaisijat TeSys G2P moottorinsuojakatkaisijat väänninohjauksella 32A, 18,5kW/400, leveys 45 mm ABA ,1-0,16A kA/400 G2P01 ABA ,16-0,25A 0,06kW kA/400 G2P02 ABA ,25-0,4A 0,09kW/ kA/400 G2P03 ABA ,4-0,63A 0,12-0,18kW/ kA/400 G2P04 ABA ,63-1A 0,25-0,27kW/ kA/400 G2P05 GCZ ,6A 0,37-0,55kW/ kA/400 G2P06 GCZ ,6-2,5A 0,75kW/ kA/400 G2P07 ABA ,5-4A 1,1-1,5kW/ kA/400 G2P08 ABA ,3A 2,2kW kA/400 G2P10 ABA A 3-4kW/ kA/400 G2P14 ABA A 5,5kW/400 50kA/400 G2P16 ABA A 7,5kW/400 50kA/400 G2P20 ABA A 9kW/400 50kA/400 G2P21 ABA A 11kW/400 50kA/400 G2P22 ACF A 18,5kW kA/400 G2P32 G2P moottorinsuojakatkaisija TeSys G3P moottorinsuojakatkaisijat väänninohjauksella 65A, 30kW/400, leveys 55 mm, EverLink AD A 11kW/ kA/400 G3P25 AD A 15kW/ kA/400 G3P32 AD A 18,5kW/400 50kA/400 G3P40 AD A 22kW/400 50kA/400 G3P50 AD A 30kW/400 50kA/400 G3P65 G3P moottorinsuojakatkaisija TeSys G3ME moottorinsuojakatkaisija painonappiohjauksella 80A, 30kW/400, leveys 61mm ACF A 37kW/400 15kA/400 G3ME80 G3ME moottorinsuojakatkaisija

5 Moottorinsuojakatkaisijat 5 TeSys G2/G3P apu- ja hälytyskoskettimet ABU Apukosketin, 1 sulkeutuva (NO) + 1 avautuva (NC), asennus päälle GAE11 ACF Apukosketin, 2 sulkeutuvaa (NO), asennus päälle GAE20 ACF Apukosketin, 1 sulkeutuva (NO) + 1 avautuva (NC), asennus sivulle GAN11 ACF Apukosketin, 2 sulkeutuvaa (NO), asennus sivulle GAN20 ACF av hälytys- ja 1av apukosketin, asennus sivulle GAD0101 ACF av hälytys- ja 1s apukosketin, asennus sivulle GAD0110 ACF s hälytys- ja 1av apukosketin, asennus sivulle GAD1001 ACF s hälytys- ja 1s apukosketin, asennus sivulle GAD1010 GAE11 apukosketin GAN11 apukosketin TeSys G3ME apukosketin ACF Apukosketin 1av+1su sivulle, asennus sisälle G3A01 TeSys G2 ja G3P alijännitelaukaisukelat ACF Hz GAU225 ACF Hz GAU385 TeSys G2 oikosulkuvirranrajoitusyksikkö GDB Oikosulkuvirranrajoitin G1L3 GAU alijännitelaukaisukela TeSys G2 ja G3P virtakiskot ABA G2G-virtakiskon liitin, syöttö ylhäältä G1G09 ABA G2G-virtakiskon liitin, syöttö alhaalta G2G05 ACF G2 virtakisko, 2:lle katkaisijalle, jakoväli 55mm G2G254 ACF G2 virtakisko, 3:lle katkaisijalle, jakoväli 55mm G2G354 AFF G2 virtakisko, 4:lle katkaisijalle, jakoväli 55mm G2G454 ACF G2 virtakisko, 5:lle katkaisijalle, jakoväli 55mm G2G554 AIP G2 virtakisko, 3:lle katkaisijalle, jakoväli 45mm G2G345 ADG G2 virtakisko, 4:lle katkaisijalle, jakoväli 45mm G2G445 AEW G3 virtakisko, 2:lle katkaisijalle, jakoväli 65mm G3G264 GBQ G3 virtakisko, 3:lle katkaisijalle, jakoväli 65mm G3G364 G1L3 oikosulkuvirranrajoitin G1G09 syöttöliitin G2G254 virtakisko

6 6 Moottorinsuojakatkaisijat TeSys G2 ja G3P yhdysliittimet mootorinsuojakatkaisijan ja kontaktorin välille HEK Yhdysliitin G2 + LC*K / LP*K G2AF01 AFF Yhdysliitin G2 + LC1D G2AF3 AEW S-kisko G3-LC1D**A G3S G2AF yhdysliitin TeSys G2ME asennuskotelo ABA Asennuskotelo IP55 G2ME** katkaisijalle, IP55 G2MC03 G2MC03 asennuskotelo

7 Minikontaktorit 7 Minikontaktorit, TeSys K TeSys K on minikontaktorisarja suoriin moottorilähtöihin, suunnanvaihtokäyttöihin ja resistiivisen kuorman kytkentään. Kontaktoreiden suorituskyky/koko-suhde on parasta markkinoilla. Avautuva apukosketin (NC 21-22) täyttää peilikosketin vaatimuksen (IEC Mirror contact), jolloin apukosketin takaa luotettavan takaisinkytkennän kontaktorin pääkoskettimen tilasta vaativissa turvasovelluksissa. Liitännät: Tunneliliittimet (vaihtoehtona jousivoimaliittimet tai piirikorttiliityntä) Lisätarvikkeina mm. lisäapukoskettimet ja kelavaimennusyksiköt Mallistosta löytyvät myös valmiit suunnanvaihtokontaktorit (LC2/LP2***) tai LC7 hiljaiset kontaktorit (LC7***) TeSys K minikontaktorit AC-ohjaus, leveys 45 mm ABA A/2,2kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. LC1K0601P7 ABA A/2,2kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. LC1K0610P7 ABA A/4kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. LC1K0901P7 ABA A/4kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. LC1K0910P7 ACF A/5,5kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. LC1K1201P7 ACF A/5,5kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. LC1K1210P7 ACF A/7,5kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. LC1K1610P7 ACF A/4kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk., hijainen LC7K0901M7 ACH A/4kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk., hiljainen LC7K0910M7 ACF A/AC1, 4s pääkosk. 1s apuk. LC1K09004P7 LC1K minikontaktori LC7K minikontaktori

8 8 Minikontaktorit TeSys K minikontaktorit DC-ohjaus, leveys 45 mm ABA A/4kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. 24DC kela 3W LP1K0901BD ABA A/4kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. 24DC kela 3W LP1K0910BD ACI A/5,5kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. 24DC kela 3W LP1K1210BD ACH A/AC1, 4s pääkosk. 1s apuk. 24DC kela 3W LP1K09004BD ABA ABA ACF ACF A/4kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. 24DC kela 1,8W kelavaimennus 9A/4kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. 24DC kela 1,8W kelavaimennus 12A/5,5kW/AC3, 20A/AC1, 3s pääkosk. 1a apuk. 24DC kela 1,8W kelavaimennus 12A/5,5kW/AC3, 20A/AC1, 3s pääkosk. 1s apuk. 24DC kela 1,8W kelavaimennus LP4K0901BW3 LP4K0910BW3 LP4K1201BW3 LP4K1210BW3 TeSys K minikontaktorit apukoskettimet ABA avautuva (NC), asennus päälle LA1KN04 ABA sulkeutuva (NO) + 1 avautuva (NC), asennus päälle LA1KN11 ABA sulkeutuva (NO) + 3 avautuva (NC), asennus päälle LA1KN13 ABA sulkeutuva (NO), asennus päälle LA1KN20 ABA sulkeutuva (NO) + 2 avautuva (NC), asennus päälle LA1KN22 ABA sulkeutuva (NO), asennus päälle LA1KN40 LP1K minikontaktori LP4K minikontaktori LA1KN apukosketinlohko

9 Minikontaktorit 9 Minikontaktorit, TeSys SKGC TeSys K on minikontaktorisarja resistiivisen kuorman kytkentään. Kontaktorin päällä on kosketussuoja, jolloin sen voi asentaa myös DIN-aukkoon. 2-napaisen kontaktorin leveys on vain 27 mm, 3-napaisten leveys 45 mm. TeSys SKGC minikontaktorit AC-ohjaus ADA A/AC1, 2s pääkosk., kirkas kansi LC1SKGC200P7 ADA A/AC1, 3s pääkosk. 1a apuk., kirkas kansi LC1SKGC301P7 ADA A/AC1, 3s pääkosk. 1s apuk., kirkas kansi LC1SKGC310P7 ADA A/AC1, 4s pääkosk., kirkas kansi LC1SKGC400P7 LC1SKGC200P7 minikontaktori LC1SKGC310P7 minikontaktori

10 10 Kontaktorit Kontaktorit, TeSys D TeSys D kontaktorit soveltuvat kaikkiin tehonkytkennän tarpeisiin: Moottorilähdöt, resistiiviset kuormat, tasajännite, valaistus... Kontaktorissa aina mukana 1 avautuva ja 1 sulkeutuva apukosketin. Avautuva apukosketin (NC 21-22) täyttää peilikosketin vaatimuksen (IEC Mirror contact), jolloin apukosketin takaa luotettavan takaisinkytkennän kontaktorin pääkoskettimen tilasta vaativissa turvasovelluksissa. Liitännät: Tunneliliittimet (vaihtoehtona jousivoimaliittimet) 55 mm leveiden kontaktoreiden liitynnät: Päävirtapiirissä EverLink liittimet, joka takaa mahdollisimman turvallisen ja kestävän kaapeliliitännän ilman jälkikiristystarpeita. Liittimessä oleva jousimekanismi pitää johtimen sopivalla kireydellä, jolloin liitos ei kuumene. Lisätarvikkeina mm. lisäapukoskettimet, kelavaimennusyksiköt (AC) ja suunnanvaihtoasennussarjat. DC-ohjatut kontaktorit sisältävät aina sisäänrakennetun kelavaimennusyksikön. DC-ohjatuissa malleissa valittavissa kaksi vaihtoehtoa: BL = suora logiikkaohjaus, tehonkulutus 2,4W/100mA, maks 1+1 lisäapukosketin päälle BD = vakio tehonkulutus 5,5W, maks 2+2 lisäapukosketin päälle. Mallistosta löytyvät myös valmiit suunnanvaihtokontaktorit (LC2***). 3-napaiset TeSys D kontaktorit AC-ohjaus, leveys 45 mm ACF A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24AC kela LC1D09B7 ACF A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 110AC kela LC1D09F7 ABU A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. LC1D09P7 ADD A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. Monikkopakkaus 24kpl LC1D09P7TQ ACF A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 400AC kela LC1D097 ACF A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24AC kela LC1D12B7 ACF A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 110AC kela LC1D12F7 ABU A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. LC1D12P7 ACH A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 400AC kela LC1D127 ACF A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 24AC kela LC1D18B7 ACF A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 110AC kela LC1D18F7 LC1D09-D38 kontaktori

11 Kontaktorit 11 ABU ACH ACF ACF ABU ACH ACF ACF ABU ACH ACF ACH ABU ACH A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 18A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 400AC kela 25A/11kW/400,40A/AC1, 2s+2a pääkosk. 1s+1a apuk. 24AC kela 25A/11kW/400,40A/AC1, 2s+2a pääkosk. 1s+1a apuk. 110AC kela 25A/11kW/400,40A/AC1, 2s+2a pääkosk. 1s+1a apuk. 25A/11kW/400,40A/AC1, 2s+2a pääkosk. 1s+1a apuk. 400AC kela 32A/15kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 24AC kela 32A/15kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 110AC kela 32A/15kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 32A/15kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 400AC kela 38A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 24AC kela 38A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 110AC kela 38A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 38A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 400AC kela LC1D18P7 LC1D187 LC1D25B7 LC1D25F7 LC1D25P7 LC1D257 LC1D32B7 LC1D32F7 LC1D32P7 LC1D327 LC1D38B7 LC1D38F7 LC1D38P7 LC1D387 LC1D09-D38 kontaktori 3-napaiset TeSys D Kontaktorit AC-ohjaus, leveys 55 mm, EverLink AEW A/18,5kW/400, 60A/AC1, 3s pääkosk. 1s+1a apuk. LC1D40AP7 AEW A/22kW/400, 80A/AC1, 3s pääkosk. 1s+1a apuk. LC1D50AP7 AEW A/30kW/400, 80A/AC1, 3s pääkosk. 1s+1a apuk. LC1D65AP7 LC1D40A-D65A kontaktori 3-napaiset TeSys D Kontaktorit AC-ohjaus, leveys 85 mm ABU A/37kW/400, 125A/AC1, 3s pääkosk. 1s+1a apuk. LC1D80P7 ABU A/45kW/400, 125A/AC1, 3s pääkosk. 1s+1a apuk. LC1D95P7 LC1D80-95 kontaktori

12 12 Kontaktorit 3-napaiset TeSys D Kontaktorit AC-ohjaus, leveys 120 mm ACF AIL A/55kW/400,200A/AC1, 3s pääkosk. 1s+1a apuk 150A/75kW/400, 200A/AC1, 3s pääkosk. 1s+1a apuk. LC1D115P7 LC1D150P7 4-napaiset TeSys D Kontaktorit AC-ohjaus, leveys 45 mm ACF A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT20P7 ACF A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT25P7 ACF A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT32P7 ACF A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT40P7 ADT A/5,5kW/400,25A/AC1, 2s+2a pääkosk. 1s+1a apuk. LC1D128P7 LC1D115- LC1D150 kontaktori LC1DT20-DT40 kontaktori 3-napaiset TeSys D Kontaktorit AC-ohjaus, leveys 120 mm AEW A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT60AP7 AEW A/AC1, 4s pääkosk. 1s+1a apuk. LC1DT80AP7 3-napaiset TeSys D Kontaktorit DC-ohjaus, leveys 45 mm ACF A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D09BD ACF A/4kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D09BL ACF A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D12BD ACF A/5,5kW/400, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D12BL ACF A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D18BD ACF A/7,5kW/400, 32A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D18BL ACF A/11kW/400, 40A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D25BD ACF A/11kW/400, 40A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D25BL ACF A/15kW/400, 40A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D32BD ACF A/15kW/400, 40A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D32BL LC1DT60-DT80 kontaktori LC1D09-D38 kontaktori

13 Kontaktorit 13 3-napaiset TeSys D Kontaktorit DC-ohjaus, leveys 45 mm ACF A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 5,4W kela LC1D38BD ACF A/18,5kW/400, 50A/AC1, 3s pääkosk. 1s+1a apuk. 24DC 2,4W kela LC1D38BL 3-napaiset TeSys D Kontaktorit DC-ohjaus, leveys 55 mm, EverLink AEW AEW AEW A/18,5kW/400, 60A/AC1, 3s pääkosk. 1s+1a apuk. 24DC kela 50A/22kW/400, 80A/AC1, 3s pääkosk. 1s+1a apuk. 24DC kela 65A/30kW/400, 80A/AC1, 3s pääkosk. 1s+1a apuk. 24DC kela LC1D40ABD LC1D50ABD LC1D65ABD LC1D40A-D65A kontaktori TeSys D/F kontaktorit apukoskettimet ACF avautuvaa (NC), asennus päälle LADN02 ACF avautuvaa (NC), asennus päälle LADN04 ABU sulkeutuva (NO) + 1 avautuva (NC), asennus päälle LADN11 ACF sulkeutuva (NO) + 3 avautuvaa (NC), asennus päälle LADN13 ABU sulkeutuvaa (NO), asennus päälle LADN20 ACF sulkeutuvaa (NO) + 2 avautuvaa (NC), asennus päälle LADN22 CEH su. (NO) + 2 av. (NC), asennus päälle, punainen LADN22S ABU sulkeutuvaa (NO) + 1 avautuva (NC), asennus päälle LADN31 ACF sulkeutuvaa (NO), asennus päälle LADN40 ACF Pneumaattisesti päästöhidastettu apukosketinlohko 1-3 s. 1s + 1a LADR0 ACF Pneumaattisesti päästöhidastettu apukosketinlohko 0,1-30 s. 1s + 1a LADR2 ACF Pneumaattisesti päästöhidastettu apukosketinlohko s. 1s + 1a LADR4 ACF Pneumaattisesti päästöhidastettu apukosketinlohko 0,1-30 s. 1s + 1a 40ms ero LADS2 ACF Pneumaattisesti vetohidastettu apukosketinlohko 0,1-3 s. 1s + 1a LADT0 ACF Pneumaattisesti vetohidastettu apukosketinlohko 0,1-30 s. 1s + 1a LADT2 ACF Pneumaattisesti vetohidastettu apukosketinlohko s. 1s + 1a LADT4 LADN apukosketin 2 kosketinta LADN apukosketin 4 kosketinta LADN22S apukosketin

14 14 Kontaktorit TeSys D kontaktorit apukoskettimet ACH sulk. (NO), asennus sivulle, vain AC ohjattu kela LAD8N20 ACF sulk. (NO) + 1 av. (NC), asennus sivulle, vain AC ohjattu kela LAD8N11 TeSys D kelavaimennusyksiköt ACF RC-suoja 24-48AC LC1D09-38 LAD4RCE ACF RC-suoja AC LC1D09-38 LAD4RCU ACF aristori 24-48AC LC1D09-38 LAD4E ACF aristori AC LC1D09-38 LAD4U AEW RC-suoja AC LC1D40A-65A LAD4RC3U LAD8N20 apukosketin LAD4RCU RC-piiri TeSys D mekaaninen salpalohko ACF /240AC LC1D09-38 LAD6K10M LAD6K10M salpalohko TeSys D asennustarvikkeet ACF Mekaaninen lukitus D09-38 LAD92 ACF Suunnanvaihtosarja LC1D09-38 LAD9R1 ACF Suunnanvaihtosarja sähköisellä lukituksella D09-38 LAD9R1 ACF Y/D asennussarja 3x LC1D09-18 LAD91217 ACF Y/D as.sarja G2ME+3xLC1D18 LAD912G ACF Y/D asennussarja 3x LC1D32 LAD93217 AEW Mekaaninen lukistus D40A-65A LAD4CM AEW Suunnanvaihtosarja D40A-65A LAD9R3 AEW Y/D asennussarja D40A-65A LAD9SD3 LAD92 mekaaninen lukistus LA9D tähtikolmio as.sarja TeSys D punainen kansi turvasovelluksiin CEH Kontaktorin pun kansi D09-D65A LAD9ET1S CEH Kontaktorin pun kansi D80-D95 LAD9ET3S CEH Kontaktorin pun kansi D115-D150 LAD9ET4S LAD9ET1S punainen kansi

15 Kontaktorit 15 Kontaktorit, TeSys F Tehokkuutta suurien kuormien kytkentään. Moottorilähdöt 115A-800A AC3 / 400. TeSys F tarjoaa erittäin hyvän suorituskyvyn AC3- ja AC1-sovelluksissa. Moottorilähdöt 115A-800A AC3 / 400. Resistiiviset kuormat 200A-1000A. Liitännät: Kisko-/kaapelikenkäliityntä. Toimitus ilman apukoskettimia. Lisäapukoskettimina käytetään samoja päälleasennettavia kosketinlohkoja kuin TeSys D kontaktoreissa. TeSys F sarja sisältää myös valikoiman AC1-sovelluksiin (1250A-2100A) 3-napaiset TeSys F kontaktorit AC-ohjaus ACH A/55kW/400, 200A/AC1, 3s pääkosk. 0s+0a apuk. LC1F115P7 ACH A/75kW/400, 250A/AC1, 3s pääkosk. 0s+0a apuk. LC1F150P7 ACH A/90kW/400, 275A/AC1, 3s pääkosk. 0s+0a apuk. LC1F185P7 ACH A/110kW/400, 315A/AC1, 3s pääkosk. 0s+0a apuk LC1F225P7 ACH A/132kW/400, 350A/AC1, 3s pääkosk. 0s+0a apuk LC1F265P7 ACH A/160kW/400, 400A/AC1, 3s pääkosk. 0s+0a apuk LC1F330P7 ACH A/200kW/400, 500A/AC1, 3s pääkosk. 0s+0a apuk LC1F400P7 ACH A/250kW/400, 700A/AC1, 3s pääkosk. 0s+0a apuk LC1F500P7 ACH A/335kW/400, 1000A/AC1, 3s pääkosk 0s+0a apuk LC1F630P7 ACF A/450kW/400, 1000A/AC1, 3s pääkosk 0s+0a apuk LC1F800MW LC1F115-F330 kontaktori LC1F630-F800 kontaktori

16 16 Lämpöreleet Lämpöreleet ja termistorireleet, Tesys Turvallinen ja tehokas suojaus LR-lämpöreleet ja LT3-termistorireleet estävät moottorin ylikuormittumisen ja ennenaikaisen ikääntymisen. Lämpöreleet toimitetaan manuaalikuittaus asetuksella, mutta ne voidaan tarvittaessa muuttaa myös automaattikuitattavaksi. Asennus suoraan vastaavaan kontaktorityyppiin tai erillisasennus DIN-kiskoon erillisen asennusalustan kanssa. Toimintavarmoista LRD-bimetallilämpöreleistä on saatavissa myös erilliset mallit luokan 20 käynnistyksiin ja epäsymmetrisille kuomille. Bimetallilämpöreleet sopivat asennettavksi taajuusmuuttajan kuorman puolelle monimoottorikäytöissä. Elektroniset lämpöreleet ovat laaja-alueisia ja tarkkoja ylikuormitussuojia. Monikäyttöisissä LR9D01-LR9D110S suojissa on kytkimillä valittava käynnistysaikaluokka lk 5-30 ja ne soveltuvat sekä 1- että 3-vaiheisille moottoreille. TeSys LR2K bimetalli lämpöreleet TeSys K minikontaktoreille CEH ,11-0,16 A lk10a LR2K0301 CEH ,16-0,23 A lk10a LR2K0302 ABA ,23-0,36 A lk10a LR2K0303 ABA ,36-0,54 A lk10a LR2K0304 ABA ,54-0,8 A lk10a LR2K0305 ABA ,8-1,2 A lk10a LR2K0306 GAM ,2-1,8 A lk10a LR2K0307 ABA ,8-2,6 A lk10a LR2K0308 ABA ,6-3,7 A lk10a LR2K0310 ABA ,7-5,5 A lk10a LR2K0312 ABA ,5-8 A lk10a LR2K0314 ABA ,5 A lk10a LR2K0316 ACF A lk10a LR2K0321 ACF A lk10a LR2K0322 LR2K lämpörele

17 Lämpöreleet 17 TeSys LRD bimetalli lämpöreleet TeSys D kontaktoreille ACF ,1-0,16A lk10a D09-38 LRD01 ACF ,16-0,25A lk10a D09-38 LRD02 ACF ,24-0,4A lk10a D09-38 LRD03 ACF ,4-0,63A lk10a D09-38 LRD04 ACF ,63-1A lk10a D09-38 LRD05 ACF ,6A lk10a D09-38 LRD06 ACF ,6-2,5A lk10a D09-38 LRD07 ACF ,5-4A lk10a D09-38 LRD08 ACF A lk10a D09-38 LRD10 ACF ,5-8A lk10a D09-38 LRD12 ACF A lk10a D09-38 LRD14 ACF A lk10a D12-38 LRD16 ACF A lk10a D18-38 LRD21 ACF A lk10a D25-38 LRD22 ACF A lk10a D25-38 LRD32 ACF A lk10a D25-38 LRD35 AEW A lk10a D40A-65A LRD340 AEW A lk10a D40A-65A LRD350 AEW A lk10a D40A-65A LRD365 ACF A lk10a D80-95 LRD3361 ACF A lk10a D80-95 LRD3363 ACF A lk10a D80-95 LRD3365 ACF A lk10a D LRD4365 ACF A lk10a D LRD4367 ACF A lk10a D LRD4369 LRD01-LRD35 lämpörele LRD lämpörele LRD33 lämpörele LRD43 lämpörele LR9D elektroniset lämpöreleet TeSys D kontaktoreille CC ,1-0,5A lk5-30 D09-38 LR9D01 CC ,142A lk5-30 D09-38 LR9D02 CC ,6-8A lk5-30 D09-38 LR9D08 CC ,4-32A lk5-30 D09-38 LR9D32 CC A lk5-30 erill. LR9D110S ACF A lk10 D LR9D5367 ACF A lk10 D LR9D5369 LRD01-LRD35 lämpörele LR9D110S lämpörele LR9D53 lämpörele

18 18 Lämpöreleet LR9F elektroniset lämpöreleet TeSys F kontaktoreille ACI A lk10 F115-F185 LR9F5357 ACF A lk10 F115-F185 LR9F5363 ACF A lk10 F115-F185 LR9F5367 ACF A lk10 F115-F185 LR9F5369 ACF A lk10 F LR9F5371 ACF A lk10 F330-F500 LR9F7375 ACF A lk10 F225-F500 LR9F7379 ACF A lk10 F400-F630 LR9F7381 LR9F53 lämpörele TESYS LÄMPÖRELEIDEN DIN-KISKO ASENNUSALUSTAT GAU LR2K lämpöreleen erillisasennusalusta LA7K0064 ADT Lämpöreleen asennusalusta LRD LAD7B106 AEW EverLink liitin lämpöreleen erillisasennukseen LRD LAD96560 GCY Lämpöreleen asennusalusta LRD LA7D3064 CC Lämpöreleen asennusalusta LR9D01-32 LAD7B205 LAD7B106 asennusalusta LAD96560 Everlink liitin TESYS LT3 TERMISTORIRELEET ADG Automaattikuittaus 115/230AC 1NO+1NC LT3SA00M ADG Automaattikuittaus ACDC 2C/O LT3SA00MW ADG Käsikuittaus 115/230AC 1NO+1NC LT3SM00M ACH Käsikuittaus ACDC 2C/O LT3SM00MW LT3 termistorirele

19 Moottorikäynnistimet 19 Moottorikäynnistimet, Tesys U Yksinkertainen ja kompakti moottorinkäynnistin 32 A / 15 kw / 400 saakka. Ensimmäisen älykäs käynnistin, jossa yhdistyvät katkaisijatoiminnot, moottorin ohjaus- ja suunnanvaihtotoiminto vain 45 mm:n leveydessä! Kompaktina, helppona ja modulaarisena se sopii kaikkiin suoriin moottorikäynnistyksiin. Täydellinen koordinaatio varmistaa turvallisen laitevalinnan ja oikosulkutilanteissa toimintojen parhaan jatkuvuuden. 45mm leveä käynnistin sisältää seuraavat osat: Runko 2 nimellisarvoa: 12A tai 32A Suora käynnistys ilman suunnanvaihtoa tai suunnanvaihdolla Katkaisija- ja kontaktoritoiminto 1 sulkeutuva ja 1 avautuva apukosketin vakiona Suojarele (plug-in) : LUCB-suojarele (advanced) ylikuormitus ja oikosulkusuojauksella. LUCB suojarelettä voidaan käyttää myös mm. moottorin kuormitustilan valvonta ja viantunnistus (kaukokuittaus) modulien kanssa. Mallistosta löytyvät myös LUCA- suojarele (ilman valvonta tai väyläliityntäoptiota), LUCC-suojarele yksivaiheisille moottoreille, LUCD-suojarele luokan 20 käynnistyksille tai LUCM-monitoimisuojarele laajennetuilla suojauksilla ja valvonnalla Optiot: apu- ja hälytyskoskettimet, valvonta- ja väylämoduulit Tesys U käynnistimen runko ADG A suora käynnistys LUB12 ADG A suora käynnistys väyläliitynnät LUB120 ADG A suora käynnistys LUB32 ADG A suora käynnistys väyläliitynnät LUB320 ADG A 24DC suunnanvaihto LU2B12BL ADG A AC suunnanvaihto LU2B12FU ADG A 24DC suunnanvaihto LU2B32BL ADG A AC suunnanvaihto LU2B32FU LUB runko LUBxx0 runko LU2B runko

20 20 Moottorikäynnistimet Tesys U suojarele ADG ,15-0,6A lk10 3v 24DC advance LUCBX6B ADG ,15-0,6A lk10 3v advance LUCBX6BL ADG ,35-1,4A lk10 3v 24DC advance LUCB1XBL ADG ,35-1,4A lk10 3v AC advance LUCB1XFU ADG ,25-5A lk10 3v 24DC advance LUCB05BL ADG ,25-5A lk10 3v advance LUCB05FU ADG A lk10 3v 24DC advance LUCB12BL ADG A lk10 3v advance LUCB12FU ADG ,5-18A lk10 3v 24DC advance LUCB18BL ADG ,5-18A lk10 3v advance LUCB18FU ADG A lk10 3v 24DC advance LUCB32BL ADG A lk10 3v advance LUCB32FU LUCB suojarele Tesys U lisätarvikkeet ADG Apukosketin 2av LUFN02 ADG Apukosketin 1av + 1s LUFN11 ADG Apukosketin 2s LUFN20 ADG av häl + 1s kytk valm kosk LUA1C11 ADG s häl + 1s kytk valm kosk LUA1C20 ADG Kuorman valvonta 4-20mA LUF2 CEH Ylikuormitushälytys auto/kaukokuittaus LUFDA10 ADG Ennakoiva ylikuormitushälytys 1s LUFW10 ADG I/O-moduuli LUFC00 CEH AS-i moduuli 62 osoitetta ASILUFC51 AEO Modbus moduuli LULC033 AEO Profibus DP moduuli LULC07 ADG Kaapeli mod.-runko (LUB..) I/O, AS-i, Mobus moduuleille LU9BN11C ADG Kaapeli mod.-runko (LUB..) pitkä, Profibus, DeviceNet, CANopen LU9BN11L ADG Kaapeli mod.-runko (LU2..) I/O, AS-i, Mobus moduuleille LU9MRC AEO Kaapeli mod.-runko (LU2..) pitkä, Profibus, DeviceNet, CANopen LU9MRL LUFN11 apukosketin LUA1C20 hälytyskosketin LUFDA10 kaukokuittaus ASILUFC51 ASi-moduuli LU9BN11C johdotusyksikkö

21 Moottorikäynnistimet 21 Moottorikäynnistimet, Tesys H Asennustilaa säästävä kompakti moottorikäynnistin, joka yksinkertaistaa myös turvapiirien kytkentää. TeSys H on moottorikäynnistin 3kW / 400 moottoritehoille sakka. Se vähentää huomattavasti moottorikäynnistimen tarvitsemaan tilantarvetta keskuksessa. Käynnistimen leveys on 22,5mm ja se voi sisältää seuraavat toiminnot: Ohjaus suuntaan 1 Ohjaus suuntaan 2 Moottorin ylikuormitus ja vaihe-epäsymmetria suojaus SIL3/PLe mukainen turvallinen pysäytys, STO (Safe Torque Off) toiminto TeSys H käynnistimia on kaksi perusmallia, joista ensimmäinen malli ( vihreä etupaneeli ) ei sisällä turvatoimintoja. Toinen malli ( punainen etupaneeli ) on tarkoitettu käytettäksi silloin, kun moottorikäynnistin on osana laitteen turvapiiriä ja jolloin käynnistin sisältää STO turvatoiminnon. Tesys H moottorikäynnistimet ilman turvatoimintoa, leveys 22,5 mm CCC ,18-2,4A 24DC LZ1H2X4BD CCC ,18-2,4A AC LZ1H2X4FU CCC ,5-6,5A 24DC LZ1H6X5BD CCC ,5-6,5A AC LZ1H6X5FU CCC ,18-2,4A 24DC suunnanvaihto LZ2H2X4BD CCC ,18-2,4A 230AC suunnanvaihto LZ2H2X4FU CCC ,5-6,5A 24DC suunnanvaihto LZ2H6X5BD CCC ,5-6,5A 230AC suunnanvaihto LZ2H6X5FU LZ1 käynnistin Tesys H moottorikäynnistimet STO turvatoiminto, leveys 22,5 mm CCC ,18-2,4A 24DC LZ7H2X4BD CCC ,18-2,4A 230AC LZ7H2X4FU CCC ,5-6,5A 24DC LZ7H6X5BD CCC ,5-6,5A 230AC LZ7H6X5FU CCC ,18-2,4A 24DC suunnanvaihto LZ8H2X4BD CCC ,18-2,4A 230AC suunnanvaihto LZ8H2X4FU CCC ,5-6,5A 24DC suunnanvaihto LZ8H6X5BD CCC ,5-6,5A 230AC suunnanvaihto LZ8H6X5FU LZ2 käynnistin LZ7 käynnistin LZ8 käynnistin

22 22 Apukontaktorit Apukontaktorit, TeSys TeSys apukontaktorit suurempien kuormien ohjukseen. Lisäapukoskettimina voidaan käyttää samoja päälleasennettavia kosketinlohkoja kuin vastaavissa TeSys kontaktoreissa. TeSys CA2 mini-apukontaktorit ABA s+2a, 230AC CA2KN22P7 ABA s+1a, 230AC CA2KN31P7 ABA s, 230AC CA2KN40P7 ABA s+2a, 24DC CA3KN22BD ABA s+1a, 24DC CA3KN31BD GAM s, 24DC CA3KN40BD CA2KN22P7 apukontaktori TeSys CA2 apukontaktorit ACF s+2a 24AC CAD32B7 ACF s+2a 24DC 5,4W CAD32BD ACF s+2a 24DC 2,4W CAD32BL ACF s+2a 110AC CAD32F7 ACF s+2a 230AC CAD32P7 ACF s 24AC CAD50B7 ACF s 24DC 5,4W CAD50BD ACF s 24DC 2,4W CAD50BL ACF s 110AC CAD50F7 ACF s 230AC CAD50P7 CAD apukontaktori
