Mini-ITX tietokone Intel Atom prosessorilla

Transkriptio

1 Päättötyö Mini-ITX tietokone Intel Atom prosessorilla EASP07SAG-200 Espoon tekniikan alan oppilaitos Tutkinto: Sähköalan perustutkinto Koulutusohjelma: elektroniikka/tietoliikenne-asentaja Ammattinimike: Opiskelija: Marko Toivanen Ohjaava opettaja. Päiväys Erkki Viiala

2 2 Tiivistelmä Työssä käydään läpi kokoomani pieni nettipääte johon ostin osat ja kasasin, kuin myös hieman lähempää tarkastelua Intel:in vähä virtaisesta Atom prosessorista. Työssä on pieniä suorituskyky mittauksia myös ja vertailua toiseen tietokoneeseen.

3 3 Sisällysluettelo. Osat Kotelo Emolevy Kiintolevy Keskusmuisti Prosessori Kustannukset Intel Atom Historiaa Tuoteperhe Suorituskyky Päätäntä Lähteet...

4 4 Johdanto Tarkoituksena on kasata kotiin niinsanottu kakkos tietokone mahdollisimman edullisesti joka menee myös pieneen tilaan. Eli valinnaksi tulee luonnostaan miniitx standartin emolevy johon on valmiiksi integroitu Intel:in melko uusi, vähän virtaa kuluttava ja vähän lämpöä tuottava Atom prosessori. Kone on tarkoitettu pelkästään netti surfaukseen ja mahdollisesti tekstinkäsittelyyn, eli ei odotuksia huimasta pelitehoista.. Osat Seuraavissa osioissa käydään läpi koneen osat ja niiden valitsemisesta.2. Kotelo Koteloksi valittiin kyseiseen projektiin Compucase:n valmistama mallia 8K0 miniitx standartin kotelo. Kotelo sisälsi myös 20W virtalähteen. Syitä kyseiseen kotelon valintaan oli edullinen hinta ja pieni koko. Fyysinen koko K 268mm L 70mm S 38mm. Kotelossa on etupaneelissa kaksi (2) USB porttia, kuuloke ja mikrofoni liitäntä.

5 5 Kuva : Compucase 8K0.3. Emolevy Emolevyn valinnassa piti huomioida normaali koosta pienmpi emolevy standarti. Eli koteloonkin sopiva mini-itx standartin emolevy. Pienen verkossa kahlailun jälkeen osui ostoskoriin AsRock:n valmistama A330GC mallinen emolevy jossa integroituna on valmiiksi näytönohjain, verkkokortti, äänikortti ja prosessori (Intel Atom 330, tästä lisää myöhemmin)..4. Kiintolevy Kiintolevyn valinta oli suhteellisen helppoa koska kaverini oli töissä tietokoneitten kierrätyspisteellä ja hänen kautta sain edullisesti 60gb kokoisen SATA väylää käyttävän kiintolevyn. Valmistaja Samsung

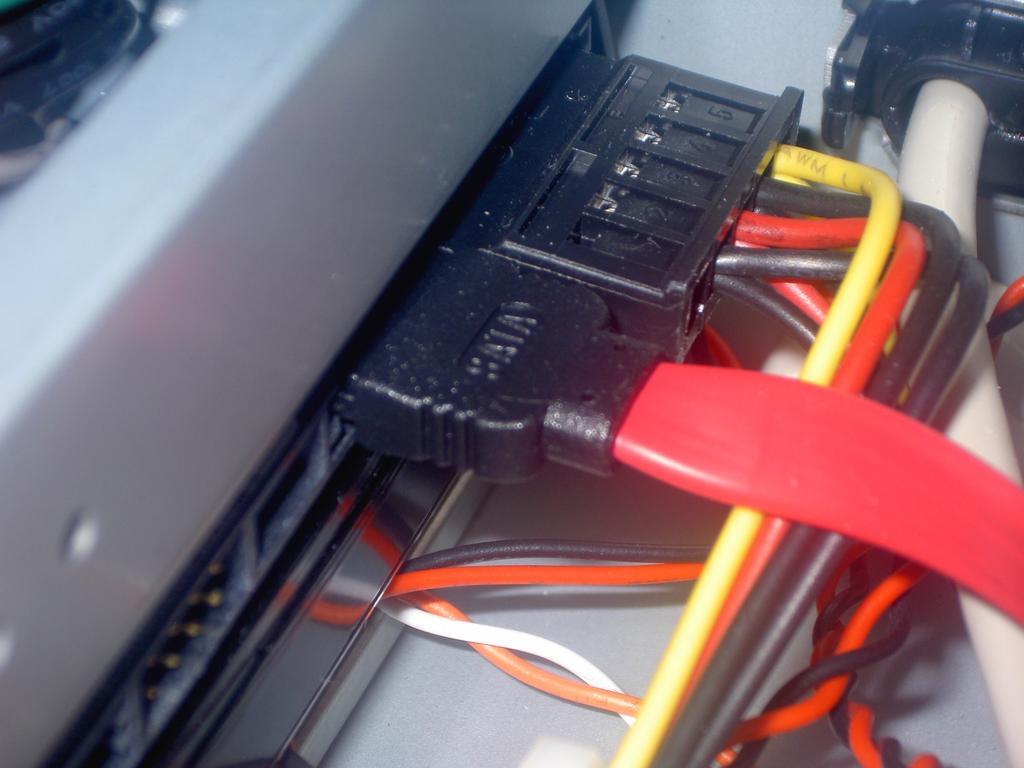

6 6 Kuva 2: Kiintolevyn SATA liitäntä (alla) ja virtaliitäntä (yllä).5. Keskusmuisti Keskusmuistin kanssa oli sama tilanne kuin kiintolevyä hommattaessa elikkä kaverin kautta sai edullisesti gb DDR2 533Mhz kamman, tosin hetken käytön jälkeen totesin että on tilattava toinen gb DDR2 533Mhz kampa. Koneessa siis yhteensä 2gb keskusmuistia. Vaikka muistit ovat eri valmistajan valmistamia niin ne kykenevä kuitenkin toimimaan yhdessäa Dual-channel tilassa..6. Prosessori Prosessori on valmiiksi juotettuna emolevylle joten tässä ei ollut valinta ongelmia. Prosessori on Intel Atom 330, eli kaksiytiminen,6ghz taajuudella toimiva vähä virtainen prosessori..7. Kustannukset Koneen lopullinen hinta oli odotettua edullisempi. Hinnat on verkkokauppa

7 7 ellei tuotteen perässä erikseen mainita. Emolevy: Asrock A330GC (Prosessori emolevyllä) Hinta 7,45 Kotelo ja 20W virtalähde: Compucase 8K0 Hinta 4,75 Keskusmuisti: Nanya GB DDR2 533MHz (Käytetty) 7e ja toinen kampa Kingston GB DDR2 533MHz (Uusi) Data-Systems oy 2,30. Yhteensä 2GB RAM 28,30 Kiintolevy: Samsung SpinPoint SATA 60GB (käytetty) 7 Optista-asemaa koneessa ei ole puhtaasti kustannus syistä. Kone käyttäisi kannettavan tietokoneen mallista optista-asemaa joka maksaisi n.40e. Wlan USB-adapteri: Buffalo WLI-U2-KG25S Hinta 25e Cruzbroker Käyttöjärjestelmänä on Ubuntu Netbook remix joka on asennettu USB-muistitikun avulla. Kokonais hinnaksi tuli 73,5 joka on mielestäni todella edullinen verrattuna vaikka lähes vastaavaan Asuksen valmistamaan valmiiseen pakettiin EeeBox B202 jolla on hintaa verkkokauppa.com:lla ja tässä mallissa on vielä hieman huonompi kokoonpano, keskusmuistia esimerkiksi vain GB ja suoritinkin on yksi ytiminen malli Atom Intel Atom Seuraavassa osiossa käyn hieman tarkemmin läpi tuota Intel:in vähä virtaista prosessoria, joka on suuniteltu pääosin kannettaville internet-päätteille, minikannettalle, älypuhelimelle ja nettipäätteille.

8 8 2.. Historiaa Atom on suora seuraaja Intel:n aikasemmasta vähävirtaisesta mikroprosessorista nimeltään A00/A0, (koodinimeltään Stealey) jotka toimivat 600Mhz ja 800Mhz kellotaajuuksilla ja kummassakin oli L2 välimuisti kooltaan 52Kb. Prosessorit olivat valmistettu 90nm tekniikalla Tuoteperhe Tällä hetkellä tuoteperheeseen kuuluu jo 9 prosessoria.

9 9 Nimi Kellotaajuus L2 Välimuisti Ytimien määrä Z550 2,00GHz 52kb Z540,86GHz 52kb Z530P,60GHz 52kb Z530,60GHz 52kb Z530PT.33GHz 52kb Z520,33GHz 52kb Z55,20GHz 52kb Z50PT,0GHz 52kb Z50P,0GHz 52kb Z50,0GHz 52kb Z MHz 52kb N450,66GHz 52kb N280,66GHz 52kb N270,60GHz 52kb D50,66GHz 024kb 2 D40,66GHz 52kb 330,60GHz 024kb 2 230,60GHz 52kb N470,86GHz 52kb Näistä mallit Z500, Z50, Z520, Z530 ja Z540 on tarkoitettu lähinnä kannettaville internet-päätteille ja älypuhelimille, kun N450, N470, N280 ja N270 on tarkoitettu lähinnä mini-kannettaviin ja D50, D40, 330 ja 230 on suunnattu vähän sähköä ja edullisiin nettipääte tietokoneille Suorituskyky Suorituskyky mittauksia on netti pullollaan joista käy ilmi ettei Atom ole hirveän suorituskykyinen prosessori. Varsinkin pelitesteissä se jää kaikkien nyky prosessorien jalkoihin tosin osa syy tähän on että Atom pohjaisiin varsinkin Intel:n omaan piirisarjaan perustuvat järjestelemät kärsivät huonosta grafiikka piiristä. Omissa

10 0 pienissä testeissäkin tämä on tullut esille. Seraavassa taulukossa hieman vertailua pelillisestä suoriskyvystä vastakkain on minun muutaman vuoden vanha IBM T43 kannettava jossa on Intel Pentium M,86GHz yksi ydin, keskusmuistia GB RAM ja näytön ohjain Ati Radeon x300 jossa 64MB ram omaa muistia, vastaan nettipääte jonka olen koonnu. Kokoonpanolla Intel Atom 330,60GHz kaksi ydintä, keskusmuistia 2GB ja näytönohjain on integroitu Intel GMA950. Testeihin käytän Futuremark:n 2 eri testi ohjelmaa ja tehdään vielä yksi hyötyohjelma testi WinRaR ohjelmalla joka on pakkausohjelma. Testinä on vertailu pakkaus nopeudesta, kumpikin pakkaa n.700mb kokoisen tiedoston. Kummassakin koneessa on testi alustana Windows XP. Testi IBM T43 Mini-ITX Atom 3D Mark 0 SE 5906 Pistettä 2849 Pistettä 3D Mark Pistettä Prosessori pisteet Pistettä Prosessori pisteet 309 WinRaR 4min 47sek 2min 9sek Kuten taulukosta huomaa niin prosessoreissa ei niin suuria eroja ole 70 pisteen ero tarkemmin. Pelillisesti eli kuten aiksemmin sanottu niin suurempi ongelma Mini-ITX koneessa jonka kasasin on grafiikkapiirin huono suorituskyky. Pakkaus testissä käy ilmi että vaikka IBM:ssä on suuremmalla kellotaajuudella varustettu prosessori niin Atom voittaa silti koska siinä on kaksi ydintä ja enemmän keskusmuistia. Vaikka Atom pärjää huonosti tässäkin pienessä testissä pelien puolesta niin olen todennut että kyllä sillä pelaaminen jokseenki onnistuu tai peli mitä itse pelaan enimmäkseen Counter-Strike.6 toimii ihan riittävän hyvin. Konetta ei pelailuun kyllä kasattu mutta on mukava huomata että tämä peli juuri toimii.

11 3. Päätäntä Omasta mielestäni kyseinen työ onnistui todella hyvin. Työn valinta oli hieman hieman hankalaa kohdallanni kun en millän meinanut keksiä aihettu. Mutta itse työ siis oli hyvä. Koneessa piti hieman tehdä ns. korjauksia koska emolevyllä ollut tuuletin piti melko kovaa ääntä ja joutui vaihtamaan. Toinen joka on niin kone toimii todella hyvin ja on hintaansa nähden tehokas tietokone, ainut huonompi asia koneessa on että linux ei oikeen kunnolla pyöritä flash pohjaisia pelejä. Kuten aikasemmin jo mainittu omasta mielestä työ oli hyvä ja mielenkiintoinen. 4. Lähteet Intel Wikipedia Beestin Verkkokauppa.com
