Käyttö- ja asennusohje

Transkriptio

1 Radio CD MP3 WMA Madrid MP Käyttö- ja asennusohje

2

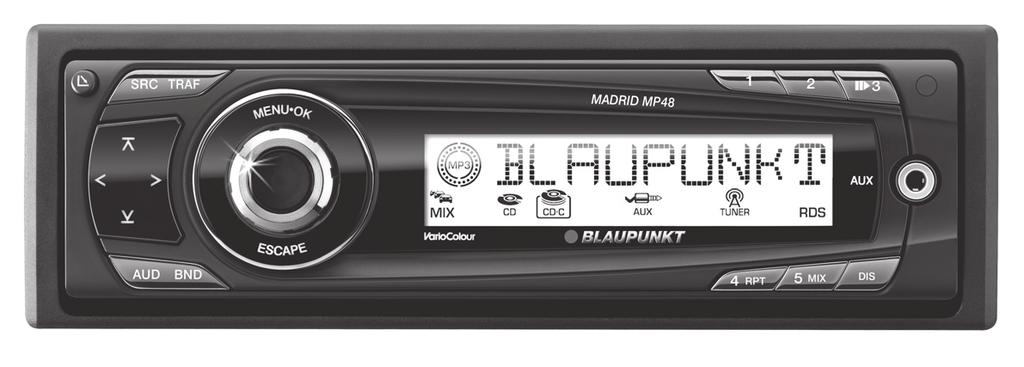

3 Hallintanäppäimet 1 näppäin avaa auki käännettävä ja irrotettava ohjauspaneeli (flip-release panel). 2 SRC-näppäin Äänilähteen valinta: radio, CD, CD:n vaihtaja ja AUX-liitäntä (jos liitetty ja kytketty päälle). 3 TRAF-näppäin Lyhyt painallus: Vaihda liikennetiedotteiden vastaanotto valmiustilaan/pois päältä. Pitkä painallus: Kytke RDS-toiminto päälle/pois päältä. 4 Nuolinäppäimet 5 MENU OK näppäin Lyhyt painallus: Avaa perusasetusten valikko ja vahvista asetusten muutokset. Hakutoiminnon lopettaminen Pitkä painallus: Hakutoiminnon aloittaminen. 6 Virtakytkin Lyhyt painallus:kytke laitteeseen virta. Päällä: Mykistä soittimen ääni. Pitkä painallus: Kytke virta pois päältä. 7 Äänenvoimakkuuden säädin 8 Näyttö 9 Näppäimet 1-5 : AUX-tulo (Front AUX-IN) ; DISP-näppäin Vaihda näytettävää kohdetta. < ESCAPE -näppäin Vahvista valikon kohta ja palaa äänilähteen näyttötilaan. = BND -näppäin Lyhyt painallus: Valitse FM-muisti ja taajuusalueet MW ja LW. Pitkä painallus: Travelstore-toiminnon aloittaminen. > AUD -näppäin Muuta basson, diskantin, keskiäänten, matalabasson (subout), kanavatasapainon ja kaiuttimien välisen tasapainon asetuksia. Kytke X-BASS päälle/pois päältä ja säädä asetuksia. Valitse taajuuskorjaimen esiasetus.? -näppäin (Eject) CD:n ottamiseen pois Levykelkka 3

4 Sisältö Tietoja ohjeista... 6 Käytetyt symbolit... 6 Laitteen käyttö... 6 Vaatimustenmukaisuusvakuutus... 6 Turvallisuusohjeita... 7 Laitteen asentaminen itse... 7 Tärkeitä ohjeita!... 7 Puhdistusohjeet... 7 Laitteen hävittäminen... 7 Laitteen mukana toimitettavat osat... 8 Lisälaitteet (eivät kuulu laitteen mukana toimitettaviin osiin)... 8 Takuu... 8 Huolto... 8 Irrotettava ohjauspaneeli... 9 Varkaussuoja... 9 Ohjauspaneelin irrotus... 9 Ohjauspaneelin kiinnitys... 9 Sammutuksen ajastus (OFF TIMER).. 10 Aikavalvonta Laitteen virran kytkeminen päälle/ pois päältä Äänenvoimakkuuden säätö Päälle kytkettäessä voimassa olevan äänenvoimakkuuden asettaminen Äänenvoimakkuuden nopea pienennys (MUTE) Puhelimen ääni/navigaattorin ääni Vahvistusäänen kytkeminen päälle/pois päältä Radiotila Virittimen säätäminen Vaihtaminen radiotilaan RDS-toiminnot (AF, REG) Taajuusalueen/muistialueen valitseminen Aseman virittäminen Asemahaun herkkyyden säätäminen. 15 Asemien tallentaminen Asemien tallentaminen automaattisesti (Travelstore) Tallennettujen asemien kuunteleminen Vastaanotettavien asemien esikuuntelu (SCAN) Esikuunteluajan määrittäminen Ohjelmatyyppi (PTY) Radiovastaanoton optimointi Näytettävien tietojen muokkaaminen Liikennetiedotteet Liikennetiedotteiden vastaanoton asettaminen etusijalle Liikennetiedotteiden äänenvoimakkuuden säätäminen CD-tila Vaihtaminen CD-tilaan Raitojen valitseminen Kelaus (ääni kuuluu) Raitojen satunnaistoisto (MIX) Raitojen esikuuntelu (SCAN) Raitojen uudelleentoisto (REPEAT) Toiston keskeytys (PAUSE) Näytettävien tietojen muokkaaminen CD-tekstien näyttäminen Liikennetiedotteet CD-tilassa CD-levyn poistaminen levyasemasta. 22 MP3-/WMA-tila MP3-/WMA-levyn tekeminen Vaihtaminen MP3-tilaan Näytettävien tietojen muokkaaminen.. 23 Hakemiston valitseminen Raitojen/tiedostojen valitseminen Kelaus Raitojen satunnaistoisto (MIX) Raitojen esikuuntelu (SCAN)

5 Sisältö Yksittäisten raitojen tai kokonaisten hakemistojen uudelleentoisto (REPEAT) Toiston keskeytys (PAUSE) CD-vaihtaja Vaihtaminen CD-vaihtajatilaan CD-levyjen valitseminen Raitojen valitseminen Kelaus (ääni kuuluu) Näytettävien tietojen muokkaaminen Yksittäisten raitojen tai kokonaisten levyjen uudelleentoisto (REPEAT) Raitojen satunnaistoisto (MIX) Kaikkien levyjen kaikkien raitojen esikuuntelu (SCAN) Toiston keskeytys (PAUSE) Kello - aika Ajan asettaminen /24 tunnin kellon valitseminen Ajan näyttäminen, kun laite on sammutettu ja auton virta on päällä.. 28 Ääni Basson säätäminen Keskiäänten säätäminen Diskantin säätäminen Vasemman ja oikean kaiuttimen äänitasapainon säätäminen (kanavatasapaino) Etu- ja takakaiuttimen äänitasapainon säätäminen (kaiuttimien välinen tasapaino) Esivahvistinlähtö (Preamp-Out/Sub-Out) Sub-Out-tason säätäminen X-BASS X-BASS-asetusten määrittäminen Taajuuskorjaimen esiasetukset (presets) Näyttöasetusten määrittäminen Näytön kirkkauden määrittäminen Näyttövalon värin määrittäminen Demo-tilan kytkeminen päälle/ pois päältä Ulkoiset äänilähteet REAR-AUX-tuloliitin laitteen takaosassa FRONT-AUX-tuloliitin laitteen etuosassa Tekniset tiedot Asennusohjeet

6 Tietoja ohjeista Tietoja ohjeista Ohjeissa on tärkeitä tietoja laitteen helposta ja turvallisesta asentamisesta ja käytöstä. Lue ohjeet huolellisesti ja kokonaan läpi ennen laitteen käyttöä. Pidä ohjeet paikassa, jossa kaikki laitetta käyttävät pääsevät niihin helposti käsiksi. Anna ohjeet aina laitteen mukana kolmannelle osapuolelle. Lue myös tämän laitteen kanssa käytettävien muiden laitteiden käyttöohjeet. Käytetyt symbolit Ohjeissa on käytetty seuraavia symboleja: VAARA! Varoittaa loukkaantumisvaarasta Laitteen käyttö Laite on tarkoitettu asennettavaksi ja käytettäväksi ajoneuvossa, jossa on 12 V jännitteellä varustettu sähköjärjestelmä. Laite tulee asentaa DIN-aukkoon. Huomioi laitteen teknisissä tiedoissa ilmoitetut tehorajat. Mahdolliset korjaukset ja asennus tulee tarvittaessa teettää ammattilaisella. Vaatimustenmukaisuusvakuutus Blaupunkt GmbH vakuuttaa, että Madrid MP48 -laite on direktiivin 89/336/ EWG perusvaatimusten ja muiden asiaankuuluvien säädösten mukainen. VAROITUS! Varoittaa lasersäteestä VAROITUS! Varoittaa vaarasta vaurioittaa CDsoitinta CE-merkki kertoo siitä, että laite on EU-direktiivien mukainen. Menettelyvaiheen tunnus Listan tunnus 6

7 Turvallisuusohjeita Turvallisuusohjeita Laite on valmistettu nykyaikaisten ja vakiintuneiden turvallisuussuositusten mukaisesti. Tästä huolimatta vaaratilanteita voi aiheutua, jos käyttäjä ei noudata ohjeissa olevia turvallisuusneuvoja. Laitteen asentaminen itse Käyttäjä voi asentaa laitteen itse, jos hänellä on kokemusta auton äänijärjestelmien asentamisesta ja hän tuntee ajoneuvojen sähköjärjestelmät hyvin. Käyttöohjeen lopussa on asennusohjeet, jotka käyttäjän tulee lukea ennen asennusta. Tärkeitä ohjeita! VAROITUS Laitteessa on luokan 1 laser, joka voi vahingoittaa silmiä. Laitetta ei saa avata eikä siihen saa tehdä muutoksia. Käyttö Käytä AUX-tuloliittimessä vain Blaupunktin valmistamaa kulmaliitintä ( ) Kaikki esiin työntyvät osat kuten suorat liittimet ja adapterit voivat aiheuttaa loukkaantumisvaaran onnettomuuden sattuessa. Käytä laitetta vain liikennetilanteen niin salliessa! Pysähdy sopivaan paikkaan, jos teet laajoja asennuksia. Irrota ohjauspaneeli vain ajoneuvon ollessa pysähdyksissä. Suojele kuuloasi ja kuuntele laitetta aina kohtuullisella äänenvoimakkuudella. Kun laitteesta ei kuulu mitään (esimerkiksi äänilähdettä vaihdettaessa, vaihdettaessa CD:tä CD-vaihtajaan tai Travelstore-toiminnon ollessa päällä), äänenvoimakkuuden säätämistä ei voi kuulla. Äänenvoimakkuutta ei kannata tällöin säätää. Kuuntele laitetta aina kohtuullisella äänenvoimakkuudella niin, että kuulet mahdolliset varoitusäänet (esimerkiksi poliisin sireenin). Käytön jälkeen Laite on varkaalle arvoton ilman ohjauspaneelia. Irrota ohjauspaneeli aina ajoneuvosta poistuessasi. Kuljeta ohjauspaneelia aina iskuilta suojattuna ja pitäen kontaktipinnat puhtaana. Puhdistusohjeet Liuottimet, puhdistusaineet, hankaavat puhdistusaineet, kojelautaan käytettävät suihkeet sekä muovin suojausaineet voivat sisältää aineita, jotka voivat vahingoittaa laitetta. Puhdista laite vain kuivalla tai kevyesti kostutetulla liinalla. Laitteen hävittäminen Laitetta ei saa hävittää talousjätteiden mukana! Käytä saatavilla olevia palautus- ja keräysjärjestelmiä laitteen hävittämiseen. 7

8 Laitteen mukana toimitettavat osat Laitteen mukana toimitettavat osat Laitteen mukana toimitetaan: 1 Autoradio 1 Ohjauspaneelin kuljetuskotelo 1 Tukikehys 2 Irrotustyökalua 1 Ohjuritappi 1 Käyttöohje Lisälaitteet (eivät kuulu laitteen mukana toimitettaviin osiin) Käytä vain Blaupunktin hyväksymiä lisälaitteita. Kaukosäädin Auton rattiin kiinnitettävällä tai kädessä pidettävällä kaukosäätimellä voit käyttää autoradiota turvallisesti ja kätevästi. Laitteen virtaa ei voi sammuttaa tai kytkeä päälle kaukosäätimellä! Lisätietoja autoradioosi sopivista kaukosäätimistä saat Blaupunktjälleenmyyjältä tai internetistä, osoitteesta Takuu Takuu Tarjoamme valmistajan takuun Euroopan unionin sisällä ostetuille tuotteille. Euroopan unionin ulkopuolelta ostettuihin laitteisiin sovelletaan ostomaan maahantuojan takuuperiaatteita. Takuuehdot ovat nähtävissä osoitteessa tai niitä voi kysyä suoraan osoitteesta: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D Hildesheim, Germany Huolto Blaupunkt tarjoaa joissakin maissa huoltoja noutopalveluja. Tietoja palveluista asiakkaan kotimaassa on osoitteessa Jos asiakas haluaa käyttää palvelua, hän voi tehdä laitteen noutopyynnön internetissä. Vahvistin Laitteen kanssa voi käyttää Blaupunktin tai Velocityn vahvistimia. CD-vaihtajat Tähän laitteeseen sopivat seuraavat Blaupunktin CD-vaihtajat: CDC A 03, CDC A 08 ja IDC A 09. 8

9 Irrotettava ohjauspaneeli Irrotettava ohjauspaneeli Varkaussuoja Laitteessa on irrotettava ja auki käännettävä ohjauspaneeli (flip-release panel), joka suojelee laitetta varkauden varalta. Laite on varkaalle arvoton ilman ohjauspaneelia. Estä laitteen varkaus ottamalla ohjauspaneeli aina mukaan kun poistut autosta. Älä jätä ohjauspaneelia ajoneuvon sisään edes piilotettuna. Ohjauspaneelia ei saa pudottaa. Ohjauspaneelia ei saa säilyttää auringonvalossa tai lämmönlähteiden lähellä. Suora ihokosketus ohjauspaneelin sähkökontaktien kanssa ei ole suotava. Kontaktit voidaan tarvittaessa puhdistaa nukattomalla liinalla, joka on kostutettu puhdistusalkoholilla. Ohjauspaneelin irrotus Paina painiketta 1. Ohjauspaneeli kääntyy alaspäin. Ota paneelin oikeasta reunasta kiinni ja vedä se kohtisuoraan ulos kehyksestä. Laitteen virta sammuu itsestään esiasetetun ajan jälkeen. Lisätietoja on tämän kappaleen osiossa Sammutusajastus (OFF TIMER). Viimeksi käytetty äänilähde jää laitteen muistiin. Jos laitteessa on CD-levy, se jää laitteeseen. Ohjauspaneelin kiinnitys Pidä ohjauspaneelia suunnilleen oikeassa asennossa laitteeseen nähden (katso kuvaa 1.). Työnnä ohjauspaneeli laitteen alareunassa oleviin ohjaimiin. Työnnä ohjauspaneelia kehystä kohti, kunnes se loksahtaa paikalleen. Käännä ohjauspaneeli ylöspäin koloonsa ja paina sitä varovasti, kunnes se loksahtaa paikalleen (katso kuva 2.). Jos laitteen virta on päällä, kun ohjauspaneeli pannaan paikalleen, laite käynnistyy viimeksi aktivoidulla asetuksella (radio, CD, CD-vaihtaja tai AUX). 9

10 Irrotettava ohjauspaneeli Sammutuksen ajastus (OFF TIMER) Ohjauspaneelin irrottamisen jälkeen laitteen virta kytkeytyy pois päältä esiasetetun ajan mukaisesti. Ajaksi voidaan asettaa 0-30 sekuntia. Paina näppäintä MENU OK 5. kunnes näytössä lukee OFF TIMER. Avaa valikko näppäimellä 4. Aseta aika näppäimillä tai 4. Jos sammutusajaksi asetetaan 0 sekuntia, laite sammuu heti ohjauspaneelin avaamisen jälkeen. poistu valikosta näppäimellä ESCAPE <. Aikavalvonta Laitteessa on aikavalvontatoiminto (aikarajoitus). Painettaessa esimerkiksi näppäintä MENU OK 5 ja valittaessa valikon kohta laite palaa normaalitilaan noin kahdeksan sekunnin kuluttua viimeisestä näppäimen painalluksesta. Asetusten muutokset tallennetaan. Laitteen virran kytkeminen päälle/pois päältä Laitteen virran kytkeminen päälle/pois päältä Laitteen virta voidaan kytkeä päälle/pois päältä useilla eri tavoilla: Kytke laitteen virta päälle/pois päältä virtakytkimellä Kytke virta päälle virtakytkimellä 6. Laitteen virta kytkeytyy päälle. Sammuta laitteen virta painamalla virtakytkintä 6 yli kahden sekunnin ajan. Laitteen virta kytkeytyy pois päältä. Virran kytkeminen päälle/pois päältä auton virtalukon kautta Laite kytkeytyy päälle/pois päältä ajoneuvon käynnistyksen mukaisesti, jos laite liitetään asennusohjeiden mukaisesti ajoneuvon virtalukkoon eikä laitteen virtaa ole sammutettu virtakytkimestä 6. Virran kytkeminen pois päältä irrotettavaa ohjauspaneelia käyttämällä Ohjauspaneelin irrotus. Laitteen virta sammuu, kun OFF TIMER - valikossa asetettu aika on kulunut. Akun säästämiseksi laite kytkeytyy automaattisesti pois päältä tunnin kuluttua siitä, kun ajoneuvon virta on sammutettu. 10

11 Äänenvoimakkus Äänenvoimakkuuden säätö Äänenvoimakkuutta voi säätää välillä 0 (ei ääntä) ja 66 (suurin äänenvoimakkuus). Lisää äänenvoimakkuutta, kääntämällä äänenvoimakkuuden säädintä 7 myötäpäivään. Pienennä äänenvoimakkuutta, kääntämällä äänenvoimakkuuden säädintä 7 vastapäivään. Päälle kytkettäessä voimassa olevan äänenvoimakkuuden asettaminen Paina näppäintä MENU OK 5. kunnes näytössä lukee ON VOLUME. Avaa valikko näppäimellä 4. Aseta haluttu äänenvoimakkuus näppäimellä tai 4. Asetusten tekemisen helpottamiseksi laitteen äänenvoimakkuus muuttuu muutosten mukaisesti. Jos asetukseksi määritellään LAS VOL (asetus 0 = LAST VOL), äänenvoimakkuus on sama kuin laitetta edellisen kerran kuunneltaessa. Kuulosi suojelemiseksi asetuksen LAST VOL äänenvoimakkuus ei voi olla yli 38. Jos äänenvoimakkuus oli suurempi laitteen ollessa edellisen kerran päällä, äänenvoimakkuus on automaattisesti tasolla 38, kun laitteen virta kytketään uudelleen päälle. Täten vältytään odottamattoman kovilta äänenvoimakkuuksilta. poistu valikosta näppäimellä ESCAPE <. Äänenvoimakkuuden nopea pienennys (MUTE) Voit pienentää äänenvoimakkuuden nopeasti esiasetetulle tasolle. Paina lyhyesti virtakytkintä 6. Näyttöön syttyy teksti MUTE. Äänenvoimakkuuden palauttaminen Palauta äänenvoimakkuus samalle tasolle kuin ennen pienentämistä, painamalla uudelleen lyhyesti virtakytkintä 6. Äänenvoimakkuuden tason asettaminen pienennystä varten Äänenvoimakkuuden tasoa voidaan säätää. Paina näppäintä MENU OK 5. kunnes näytössä lukee MUTE LVL. Avaa valikko näppäimellä 4. Aseta äänenvoimakkuuden taso näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. 11

12 Äänenvoimakkus Puhelimen ääni/navigaattorin ääni Äänen mykistäminen puhelutilassa Jos autostereo on liitetty matkapuhelimeen tai navigaattoriin, autostereon ääni mykistetään puhelun tullessa tai navigaattorin antaessa ohjeita. Puhelu tai ohjeet toistetaan auton kaiuttimista. Tämä toiminto on käytössä vain, jos matkapuhelin tai navigaattori liitetään autostereoon asennusohjeiden mukaisesti. Lisätietoja autostereon kanssa yhteensopivista navigaattoreista saat Blaupunkt-jälleenmyyjältä. Puhelua tai navigaattorin ohjeita toistettaessa näytössä lukee PHONE. Puhelimen/navigaattorin äänenvoimakkuuden säätö Puhelun tai navigaattorin ohjeiden aikana liikennetiedotteita ei kuulu. Puhelun tai navigaattorin ohjeiden äänenvoimakkuutta voi säätää. Paina näppäintä MENU OK 5. kunnes näytössä lukee TEL VOL. Avaa valikko näppäimellä 4. Aseta äänenvoimakkuuden taso näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Säädä puhelun tai navigaattorin ohjeiden äänenvoimakkuutta toiston aikana äänenvoimakkuuden säätimellä 7. Vahvistusäänen kytkeminen päälle/pois päältä Autostereo voidaan ohjelmoida toistamaan vahvistusääni joillekin toiminnoille, jos näppäintä pidetään alas painettuna yli kahden sekunnin ajan (esimerkiksi radioaseman tallentaminen pikavalikkoon). Merkkiääni voidaan kytkeä päälle tai pois päältä. Paina näppäintä MENU OK 5. kunnes näytössä lukee BEEP ON tai BEEP OFF. Vaihda asetusta näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. 12

13 Radiotila Radiotila Soittimessa on RDS-radiovastaanotin. Monet FM-radioasemat lähettävät signaalia, jonka mukana kulkee myös lisätietoja, kuten aseman nimi ja ohjelmatyyppi (PTY). Radioaseman nimi näkyy näytössä heti virittimen vastaanottaessa signaalin. Virittimen säätäminen Jotta viritin toimisi oikein, on määritettävä laitteen käyttöalue. Valittavina ovat Eurooppa EUROPE, Amerikka USA, Etelä-Amerikka S-AMERICA ja Thaimaa THAI. Virittimen oletusasetuksena on alue, jolla laite on myyty. Jos radiosignaalin vastaanotossa on ongelmia, tarkista alueasetus. Käyttöohjeissa kuvatut toiminnot viittaavat virittimen EUROPEasetukseen. Sammuta laitteen virta painamalla virtakytkintä 6. Pidä samanaikaisesti alhaalla näppäimiä 1 ja 5 9 ja kytke laitteen virta päälle virtakytkimestä 6. Näyttöön syttyy teksti TUNER. Valitse käyttöalue näppäimellä tai 4. Tallenna asetus, sammuttamalla ja kytkemällä laitteen virta päälle virtakytkimellä 6. Autostereo aloittaa viimeisimmän asetuksen mukaisen toiston (radio, CD, CD-vaihtaja tai AUX). Vaihtaminen radiotilaan CD-, CD-vaihtaja- tai AUX- tilassa, poistu valikosta näppäimellä BND = tai paina toistuvasti näppäintä SRC 2, kunnes näytössä lukee FM1, FM2, FMT, MW tai LW. RDS-toiminnot (AF, REG) RDS-toiminnot AF (Alternative Frequency, vaihtoehtoiset taajuudet) sekä REGIONAL (alueelliset) täydentävät radion toimintoja. AF: Kun RDS-toiminto on aktivoitu, radio virittää automaattisesti kuunneltavan aseman taajuuden parhaaksi mahdolliseksi. REGIONAL: Jotkin radioasemat saattavat jakaa ohjelmansa alueellisiin ohjelmiin, joilla on oma sisältö. REG-toiminnolla radio ei vaihda vaihtoehtoisille taajuuksille, jos taajuuksien ohjelmasisältö ei ole sama. REGIONAL-toiminto on erikseen aktivoitava/kytkettävä pois päältä valikossa. 13

14 Radiotila REGIONAL-toiminnon kytkeminen päälle/pois päältä Paina näppäintä MENU OK 5. kunnes näytössä lukee REG. Tekstin REG vieressä lukee OFF tai ON. Kytke REGIONAL-toiminto päälle/pois päältä, painamalla näppäintä tai 4. poistu valikosta näppäimellä ESCAPE <. Kytke RDS-toiminto päälle/pois päältä Kytke RDS-toiminnot AF ja REGIONAL päälle tai pois päältä, painamalla näppäintä TRAF 3 yli kahden sekunnin ajan. Jos RDS-toiminto on päällä, näytössä näkyy RDS-symboli. Taajuusalueen/muistialueen valitseminen Laite vastaanottaa FM-, MW- ja LW- (AM) taajuuksilla lähetettyjä ohjelmia. Muistialueita on kolme FM-taajuuksille (FM1, FM2 ja FMT) sekä yksi MW- ja LWtaajuuksille. Jokaiselle muistialueelle voidaan tallentaa viisi radiokanavaa. Valitse FM-muistialue (FM1, FM2 tai FMT), MW- tai LW-taajuusalue, poistu valikosta näppäimellä BND =. Aseman virittäminen Asema voidaan virittää monella tavalla. Automaattinen asemien haku Painamalla näppäintä tai 4. Viritin hakee seuraavan vastaanotettavan aseman. Jos liikennetiedotteet on asetettu etusijalle (näytössä näkyy liikenneruuhkan symboli), seuraava liikennetiedotteita lähettävä asema valitaan. Manuaalinen asemien haku Manuaalinen kanavien haku on mahdollista vain, jos sekä RDS- että ohjelmatyyppi-toiminto (PTY) on kytketty pois päältä. Vaihda taajuutta vähän kerrallaan, painamalla lyhyesti näppäintä tai 4. Vaihda taajuutta nopeasti, painamalla näppäintä tai 4 kauan. 14

15 Radiotila Lähetettävien asemien selailu (vain FMtaajuudella) Jos radioasema tarjoaa useita erilaisia ohjelmia lähettäviä radiokanavia, niitä voi selata niin sanottuna asemaketjuna. Toiminnon käyttämiseksi RDS-toiminto on kytkettävä päälle. Vaihda asemaketjun seuraavaan asemaan näppäimellä tai 4. Tätä toimintoa käytettäessä voidaan kuunnella vain asemia, jotka on vastaanotettu ainakin kerran aiemmin. Käytä Scan- tai Travelstore-toimintoa asemien vastaanottamiseen. Asemahaun herkkyyden säätäminen Voit valita, etsiikö viritin vain hyvää signaalia vastaanottavat asemat vai myös ne, joiden vastaanotto on huonompi. Paina näppäintä MENU OK 5. kunnes näytössä lukee SENS HI tai SENS LO. Näytössä näkyy valittu herkkyystaso. SENS HI6 on korkein herkkyystaso ja SENS LO1 matalin. Valitse herkkyystaso näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Herkkyystaso tallennetaan tarpeen mukaan FM- tai AM-taajuusalueelle. Asemien tallentaminen Asemien tallentaminen manuaalisesti Valitse muistialue (FM1, FM2 tai FMT) tai taajuusalue (MW tai LW). Hae asema. Paina ja pidä alhaalla yhtä numeronäppäintä Aseman pikavalintanäppäin on sama näppäin. Asemien tallentaminen automaattisesti (Travelstore) Voit tallentaa automaattisesti viisi asemaa, joiden signaalin vastaanotto on parempi alueellasi (vain FM-taajuuksilla). Asemat tallennetaan FM-muistialueelle. Kaikki muistialueelle aiemmin tallennetut asemat poistetaan muistista. Painamalla näppäintä BND = yli kahden sekunnin ajan. Tallennusprosessi alkaa. Näyttöön syttyy teksti FM TSTORE. Kun prosessi on valmis, radio toistaa FMT-muistialueen muistipaikkaan yksi tallennettua asemaa. 15

16 Radiotila Jos liikennetiedotteet on asetettu etusijalle (näytössä näkyy liikenneruuhkan symboli), vain liikennetiedotteita lähettävät asemat tallennetaan muistiin. Tallennettujen asemien kuunteleminen Valitse muistialue tai taajuusalue. Paina yhtä asemanäppäimistä Tallennetun aseman kuuntelu alkaa, jos signaali on vastaanotettavissa. Vastaanotettavien asemien esikuuntelu (SCAN) Esikuuntelutoiminnolla voit kuunnella kaikkia vastaanotettavia asemia lyhyesti. Esikuuntelutoiminnon kesto voidaan määritellä välillä 5-30 sekuntia. Esikuuntelun aloittaminen Painamalla näppäintä MENU OK 5 yli kahden sekunnin ajan. Viritin hakee seuraavan vastaanotettavan aseman. Näytössä näkyvät teksti SCAN ja kuunneltava taajuus tai aseman nimi. Esikuunteluajan määrittäminen Paina näppäintä MENU OK 5. kunnes näytössä lukee SCAN TIME. Avaa valikko näppäimellä 4. Määritä esikuunteluaika näppäimillä tai 4. poistu valikosta näppäimellä ESCAPE <. Määritettyä esikuunteluaikaa käytetään myös esikuunneltaessa raitoja CD-, CDvaihtaja- ja MP3-tilassa. Ohjelmatyyppi (PTY) Radioaseman nimen lisäksi jotkin FMasemat lähettävät tietoja ohjelmatyypeistä. Soitin vastaanottaa ja näyttää nämä tiedot. Ohjelmatyyppejä ovat esimerkiksi: CULTURE TRAVEL JAZZ SPORT SERVICE POP ROCK KNOWLEDGE KIDS PTY-toiminnon avulla voit hakea tietynlaisia ohjelmia lähettäviä asemia. Esikuuntelun peruuttaminen ja aseman kuuntelemisen jatkaminen Paina näppäintä MENU OK 5. Esikuuntelutoiminto loppuu, ja radio virittää viimeksi kuunnellun aseman taajuuden. 16

17 Radiotila PTY-EON Kun määrittelet ohjelmatyypin ja aloitat haun, radio hakee valittua ohjelmatyyppiä lähettävän aseman. Jos viritin ei löydä valittua ohjelmatyyppiä vastaavaa asemaa, näyttöön syttyy hetkeksi teksti NO PTY, ja kaiuttimista kuuluu merkkiääni. Radio siirtyy takaisin asemalle, jota kuunneltiin ennen ohjelmatyyppihakua. Jos viritetty radioasema tai muu asema asemaketjussa lähettää valittua ohjelmatyyppiä myöhemmin, radio vaihtaa automaattisesti nykyisen aseman tai toistotilan (CD tai CD-vaihtaja) ohjelmatyyppiä lähettävään asemaan. Kytke PTY pois päältä, jos et halua asemien vaihtuvan. Kytke radiotila päälle näppäimellä SRC 2 tai BND =. Valikon kohta PTY ON/OFF ei ole valittavissa soittimen ollessa CDtai CD-vaihtajatilassa. PTY-toiminnon kytkeminen päälle/pois päältä Paina näppäintä MENU OK 5. kunnes näytössä lukee PTY ja nykyinen asetus. Kytke PTY päälle (ON) tai pois päältä (OFF) näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. PTY:n kielen valitseminen Valitse kieli, jolla eri ohjelmatyypit ilmoitetaan näytössä. Vaihtoehtoina ovat DEUTSCH (saksa), ENGLISH (englanti) ja FRANÇAIS (ranska). Paina näppäintä MENU OK 5. kunnes näytössä lukee PTY LANG. Valitse kieli näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Ohjelmatyypin valitseminen ja haun aloittaminen Valittu ohjelmatyyppi näkyy näytössä vain lyhyesti. Painamalla näppäintä tai 4. Kun teksti on näytössä, vaihda ohjelmatyyppiä näppäimellä tai 4. Aloita haku painamalla näppäintä tai 4. Radio virittää seuraavan mahdollisen aseman, joka vastaa valittua ohjelmatyyppiä. 17

18 Radiotila Radiovastaanoton optimointi Diskanttiäänien vaimentaminen häiriöiden ilmetessä (High Cut) High Cut -toiminto parantaa radiovastaanottoa (vain FM-aaltoalueella). Jos signaalin vastaanotossa on häiriöitä, niitä yritetään vähentää automaattisesti. High Cut -toiminnon kytkeminen päälle ja pois päältä Paina näppäintä MENU OK 5. kunnes näytössä lukee HICUT ja nykyinen asetus. Kytke High Cut -toiminto päälle tai pois päältä näppäimellä tai 4. Asetuksella HICUT 0 häiriöitä ei yritetä vähentää ja asetuksella HICUT 1 häiriöitä yritetään vähentää. poistu valikosta näppäimellä ESCAPE <. Näytettävien tietojen muokkaaminen Valittavissa olevat näytettävät tiedot radiotilassa. Aseman nimi ja taajuus Muistipaikka ja aika Näytössä näkyvien tietojen vaihtaminen, selaa näytettävien tietojen vaihtoehtoja näppäimellä DISP ;. Liikennetiedotteet Liikennetiedotteet Soittimessa on RDS-EON-radiovastaanotin. EON (Enhanced Other Network) -toiminto takaa sen, että liikennetiedotteita (TA) lähetettäessä autoradion asema vaihtuu automaattisesti liikennetiedotetta lähettävälle asemalle asemaketjun sisällä. Liikennetiedotteen päätyttyä asema vaihtuu takaisin ennen tiedotetta kuunnellulle asemalle. Liikennetiedotteiden vastaanoton asettaminen etusijalle Painamalla näppäintä TRAF 3. Liikennetiedotteet on asetettu etusijalle, kun näytössä näkyy liikenneruuhkan symboli. Kaiuttimista kuuluu äänimerkki, kun poistut liikennetiedotteita lähettävästä asemaketjusta tai vaihdat asemalle, joka ei tue toimintoa. Merkkiäänen kuullessasi voit joko peruuttaa liikennetiedotteiden asettamisen etusijalle tai vaihtaa takaisin tiedotteita lähettävälle asemalle. 18

19 Liikennetiedotteet Liikennetiedotteiden äänenvoimakkuuden säätäminen Paina näppäintä MENU OK 5. kunnes näytössä lukee TA VOLUME. Avaa valikko näppäimellä 4. Aseta äänenvoimakkuus näppäimillä tai 4. Asetusten tekemisen helpottamiseksi laitteen äänenvoimakkuus muuttuu muutosten mukaisesti. poistu valikosta näppäimellä ESCAPE <. Voit myös säätää liikennetiedotteiden äänenvoimakkuutta tiedotteen ajaksi äänenvoimakkuuden säätimellä 7. Liikennetiedotteiden aikana voit määritellä tiedotteiden ääniasetuksia ja äänitasapainoa. Lisätietoja on kappaleessa Ääni. CD-tila CD-tila Soittimessa voidaan toistaa normaaleja ääni-cd-levyjä, CD-R-levyjä sekä CD-RWlevyjä, joiden halkaisija on 12 tai 8 cm. Varoitus! CD-levyt, joissa on etiketti tai jotka ovat muotoiltuja, voivat vahingoittaa CD-asemaa. Älä syötä laitteeseen muotoiltuja CDlevyjä. Älä kiinnitä etikettejä CD-levyihin, koska etiketti voi irrota levyn toiston aikana. Tee CD-levyihin merkintöjä vain huopakynällä, koska niissä ei ole vahingollisia aineita. Vedenkestävät tussikynät voivat vahingoittaa CDlevyjä. Jotta laite toimisi oikein, käytä vain Compact-Disc-logolla varustettuja CDlevyjä. Kopiosuojatut CD-levyt voivat aiheuttaa toisto-ongelmia. Blaupunkt ei voi taata kopiosuojattujen levyjen moitteetonta toimintaa! Soittimella voi toistaa äänilevyjen lisäksi CD-levyjä, joille on tallennettu MP3- tai WMA-musiikkitiedostoja. Lisätietoja on kappaleessa MP3-/WMA-tila. Vaihtaminen CD-tilaan Jos CD-asemassa ei ole levyä, paina painiketta 1. Ohjauspaneeli aukeaa. 19

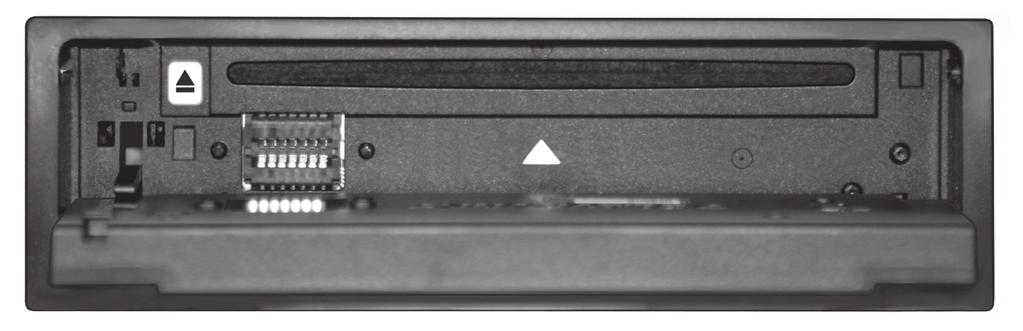

20 CD-tila Työnnä levyä varovasti asemaan painettu puoli ylöspäin, kunnes tunnet vastuksen. CD-levy vedetään automaattisesti sisään. Jos näin ei tapahdu, paina lyhyesti näppäintä?. Levyn syöttöä ei saa estää eikä levyä saa työntää laitteen vetäessä sitä sisään. Sulje ohjauspaneeli varovaisesti painamalla, kunnes kuulet paneelin loksahtavan paikalleen. CD-levyn toisto alkaa ja näyttöön syttyy teksti CD. Jos auton virta ei ollut kytkettynä päälle ennen CD-levyn syöttämistä, soitin on kytkettävä päälle virtakytkimestä 6 ennen toiston alkamista. Jos asemassa on jo CD-levy, paina näppäintä SRC 2 toistuvasti, kunnes näytössä lukee CD. Toisto alkaa kohdasta, jossa se edellisellä kerralla keskeytettiin. Raitojen valitseminen Valitse seuraava tai edellinen raita yhdellä nuolinäppäimistä tai 4 tai tai 4. Yhdellä -näppäimen 4 painalluksella nykyinen raita toistetaan uudelleen alusta. Kelaus (ääni kuuluu) Kelaa eteen tai taaksepäin, painamalla ja pitämällä alhaalla näppäintä tai 4, kunnes kelaus alkaa. Raitojen satunnaistoisto (MIX) Painamalla näppäintä 5 MIX 9. Näyttöön syttyy hetkeksi teksti MIX CD ja MIX-symboli jää näkyviin. Ensimmäisen raidan toiston jälkeen toistetaan seuraava satunnainen raita. Satunnaistoiston peruuttaminen Paina uudelleen näppäintä 5 MIX 9. Näyttöön syttyy teksti MIX OFF ja MIXsymboli häviää näytöstä. Raitojen esikuuntelu (SCAN) CD-levyllä olevien raitojen esikuuntelu. Painamalla näppäintä MENU OK 5 yli kahden sekunnin ajan. Seuraavaa raitaa toistetaan hetki. Näyttöön syttyy teksti TRK SCAN ja nykyisen raidan numero alkaa vilkkua. Voit asettaa esikuunneltavan näytteen keston. Lisätietoja on luvun Radiotila osiossa Esikuunteluajan määrittäminen. 20

21 CD-tila Esikuuntelun peruuttaminen ja raidan kuuntelemisen jatkaminen Peruuta esikuuntelu, paina näppäintä MENU OK 5. Esikuunneltavana ollut raita toistetaan normaalisti. Raitojen uudelleentoisto (REPEAT) Toista raita uudelleen, painamalla näppäintä 4 RPT 9. Näyttöön syttyy hetkeksi teksti RPT TRCK ja RPT-symboli jää näkyviin. Raitaa toistetaan uudelleen, kunnes toiminto peruutetaan. Uudelleentoiston peruuttaminen Peruuta uudelleentoisto, painamalla uudelleen näppäintä 4 RPT 9. Näyttöön syttyy teksti RPT OFF ja RPTsymboli häviää näytöstä. Soitin palaa normaaliin toistotilaan. Toiston keskeytys (PAUSE) Painamalla näppäintä 3 9. Näyttöön syttyy teksti PAUSE. Keskeytyksen peruuttaminen Paina keskeytyksen aikana näppäintä 3 9. Levyn toisto jatkuu. Näytettävien tietojen muokkaaminen Valittavissa olevat näytettävät tiedot CDtilassa: Raidan numero ja toistoaika Raidan numero ja aika Näytössä näkyvien tietojen vaihtaminen, selaa näytettävien tietojen vaihtoehtoja näppäimellä DISP ;. CD-tekstien näyttäminen Joillekin CD-levyille on tallennettu tekstiä, esimerkiksi artistin ja albumin nimi. CD-levylle tallennettu teksti vieritetään näytössä jokaisen raidan vaihdon yhteydessä. CD-tekstien kytkeminen päälle/pois päältä Paina näppäintä MENU OK 5. kunnes näytössä lukee CD TEXT ja nykyinen asetus. Avaa valikko näppäimellä 4. Valitse näppäimellä tai 4 joko TEXT ON (CD-levyjen tekstit näytetään) tai TEXT OFF (CD-levyjen tekstit piilotetaan). poistu valikosta näppäimellä ESCAPE <. 21

22 CD-tila Liikennetiedotteet CD-tilassa Jos haluat vastaanottaa liikennetiedotteita CD-tilassa, painamalla näppäintä TRAF 3. Liikennetiedotteet on asetettu etusijalle, kun näytössä näkyy liikenneruuhkan symboli. Lisätietoja on kappaleessa Liikennetiedotteet. CD-levyn poistaminen levyasemasta Paina painiketta 1. Ohjauspaneeli kääntyy alaspäin. Paina aseman vieressä olevaa näppäintä?. CD-levy tulee ulos laitteesta. Poista CD ja sulje ohjauspaneeli. Kun CD-levy työnnetään ulos soittimesta, asema vetää sen automaattisesti takaisin sisään 10 sekunnin kuluttua. CD-levy voidaan poistaa asemasta, vaikka laitteen virta on sammutettu tai toinen äänilähde on valittu. MP3-/WMA-tila MP3-/WMA-tila Autostereolla voidaan soittaa myös CD- R- ja CD-RW-levyjä, joille on tallennettu MP3-musiikkitiedostoja. MP3-raidat voivat sisältää lisätietoja, esimerkiksi artistin, albumin ja raidan nimen (ID3-tekstit). Laite toistaa versioiden 1 ja 2 ID3-tekstit. Laitteella voidaan myös toistaa WMAtiedostoja. Tässä luvussa puhutaan vain MP3-tiedostojen toistamisesta, koska samat ohjeet pätevät sekä MP3- tiedostoihin että WMA-tiedoistoihin. Laitteella ei voi toistaa internetmusiikkikaupoista ostettuja WMA-tiedostoja, joihin on tallennettu Digital Rights Management (DRM). WMA-tiedostoja voidaan toistaa luotettavasti vain, jos ne on luotu Windows Media Playerin versiolla 8 tai sitä uudemmalla versiolla. MP3-/WMA-levyn tekeminen Laite toistaa ja näyttää tiedot vain MP3- ja WMA-levyistä, jotka on tehty seuraavien ohjeiden mukaisesti: CD-formaatti ISO 9660 (Taso 1 tai 2) tai Joliet ID3-tekstit Versio 1 tai 2 Formaatti Vain MP3- tai WMAtiedostot, -kansiot, - soittolistat Numero Enintään 511 raitaa 252 kansiossa(enintään 255 raitaa/kansio) 22

23 MP3-/WMA-tila Tiedostojen nimeäminen Bittinopeus (suositeltu) Tarkenne:.wma /.mp3 Enintään 16 merkkiä (tiedostojen nimessä voidaan käyttää useampaa merkkiä, mutta tällöin tiedostojen enimmäismäärä vähenee) Ei erikoismerkkejä tai vokaalinmukausmerkkejä MP3: enintään 256 kbps WMA: enintään 192 kbps Itse poltettujen CD-levyjen laatuun vaikuttavat käytetyt aihiot, polttoohjelma sekä polttonopeus. Tämän vuoksi on mahdollista, ettei laite toista joitakin itse poltettuja CD-levyjä. Jos CD-R- tai CD-RW-levyn toisto ei onnistu: Käytä toisen valmistajan aihiota tai eriväristä aihiota. Pienennä polttonopeutta. Vaihtaminen MP3-tilaan MP3-tila aktivoidaan samalla tavalla kuin normaali CD-tila. Lisätietoja on luvun CDtila osiossa Vaihtaminen CD-tilaan. Näytettävien tietojen muokkaaminen Seuraavien asetusten muokkaamista varten laitteessa on oltava MP3-levy. Oletustietojen muokkaaminen Toistettavan raidan valittavissa olevat näyttöasetukset: Raidan numero ja toistoaika Raidan numero ja aika Hakemiston numero ja Raidan numero Hakemiston numero ja aika Hakemiston numero ja toistoaika Kun MP3-tiedoston vierivä teksti on näytetty kertaalleen, tiedot jäävät näyttöön. Näytössä näkyvien tietojen vaihtaminen, paina näppäintä DISP ; kerran tai toistuvasti, kunnes haluttu tieto näkyy näytössä. MP3-tiedostojen tekstien muokkaus Yksi seuraavista teksteistä näkyy kerran näytössä aina raidan vaihtuessa. Tämän jälkeen näytetään asetuksen mukainen tieto. Valittavissa olevat tekstit ovat: Tiedoston nimi ( FILE NAME ) Hakemiston nimi ( DIR NAME ) Raidan nimi ( SONG NAME ) Albumin nimi ( ALBM NAME ) Artistin nimi ( ARTIST ) Artistin, raidan ja albumin nimi näytetään vain, jos ne on tallennettu levylle MP3-tiedostojen kanssa (MP3 ID-tekstit). Lisätietoja on tietokoneesi MP3-ohjelman tai poltto-ohjelman käyttöohjeissa. 23

24 MP3-/WMA-tila Näytössä näkyvien tietojen vaihtaminen, paina näppäintä MENU OK 5. kunnes näytössä lukee MP3 DISP. Avaa valikko näppäimellä 4. Aseta MP3-tiedoston teksti näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Hakemiston valitseminen Siirry seuraavaan tai edelliseen hakemistoon, painamalla näppäintä tai 4 kerran tai toistuvasti. Raitojen/tiedostojen valitseminen Valitse seuraava tai edellinen raita/tiedosto nykyisessä hakemistossa, painamalla näppäintä tai 4 kerran tai toistuvasti. Yhdellä -näppäimen 4 painalluksella nykyinen raita toistetaan uudelleen alusta. Kelaus Kelaa eteen tai taaksepäin, painamalla ja pitämällä alhaalla näppäintä tai 4, kunnes kelaus alkaa. Raitojen satunnaistoisto (MIX) Toista nykyisen hakemiston raidat satunnaisessa järjestyksessä, painamalla lyhyesti näppäintä 5 MIX 9. Näyttöön syttyy teksti MIX DIR ja MIXsymboli jää näkyviin. Toista kaikki soittimessa olevan MP3-levyn raidat satunnaisessa järjestyksessä, painamalla näppäintä 5 MIX 9 yli kahden sekunnin ajan. Näyttöön syttyy teksti MIX CD ja MIXsymboli jää näkyviin. Satunnaistoiston peruuttaminen Peruuta satunnaistoisto, painamalla lyhyesti näppäintä 5 MIX 9. Näyttöön syttyy teksti MIX OFF ja MIXsymboli häviää näytöstä. Raitojen esikuuntelu (SCAN) CD-levyllä olevien raitojen esikuuntelu. Painamalla näppäintä MENU OK 5 yli kahden sekunnin ajan. Seuraavaa raitaa toistetaan hetki. Näyttöön syttyy hetkeksi teksti TRK SCAN. Toistettavan raidan numero vilkkuu. Levyn raidat esikuunnellaan nousevassa järjestyksessä. Voit asettaa esikuunneltavan näytteen keston. Lisätietoja on luvun Radiotila osiossa Esikuunteluajan määrittäminen. 24

25 MP3-/WMA-tila Esikuuntelun SCAN ja raidan kuuntelemisen jatkaminen Paina lyhyesti näppäintä MENU OK 5. Esikuunneltavana ollut raita toistetaan normaalisti. Yksittäisten raitojen tai kokonaisten hakemistojen uudelleentoisto (REPEAT) Toista nykyinen raita uudelleen, painamalla lyhyesti näppäintä 4 RPT 9. Näyttöön syttyy hetkeksi teksti RPT TRCK ja RPT-symboli jää näkyviin. Toista koko hakemisto uudelleen, painamalla näppäintä 4 RPT 9 yli kahden sekunnin ajan. Näyttöön syttyy hetkeksi teksti RPT DIR. Uudelleentoiston REPEAT Peruuta nykyisen raidan tai hakemiston uudelleentoisto, painamalla lyhyesti näppäintä 4 RPT 9. Näyttöön syttyy teksti RPT OFF ja RPTsymboli häviää näytöstä. Toiston keskeytys (PAUSE) Painamalla näppäintä 3 9. Näyttöön syttyy teksti PAUSE. CD-vaihtaja CD-vaihtaja Tiedot CD-levyjen käsittelystä, syöttämisestä laitteeseen ja CDvaihtajan käytöstä löytyvät CD-vaihtajan käyttöohjeista. Vaihtaminen CD-vaihtajatilaan Paina näppäintä SRC 2 toistuvasti, kunnes näytössä lukee CHANGER. CD-vaihtajan symbolin ympärille syttyy reunus. Laite alkaa toistaa ensimmäistä vaihtajan tunnistamaa CD-levyä. CD-levyjen valitseminen Siirry seuraavaan tai edelliseen levyyn, painamalla näppäintä tai 4 kerran tai toistuvasti. Laite ei huomioi tyhjiä CD-paikkoja vaihtajassa tai paikkoja, joissa on epäkelpo levy. Raitojen valitseminen Valitse seuraava tai edellinen raita/tiedosto nykyisellä levyllä, painamalla näppäintä tai 4 kerran tai toistuvasti. Keskeytyksen peruuttaminen Paina keskeytyksen aikana näppäintä 3 9. Levyn toisto jatkuu. 25

26 CD-vaihtaja Kelaus (ääni kuuluu) Kelaa eteen tai taaksepäin, painamalla ja pitämällä alhaalla näppäintä tai 4, kunnes kelaus alkaa. Näytettävien tietojen muokkaaminen CD-vaihtajatilassa voidaan näyttää seuraavia tietoja: Raidan numero ja toistoaika Raidan numero ja aika Levyn numero ja Raidan numero Levyn numero ja aika Levyn numero ja toistoaika Näytössä näkyvien tietojen vaihtaminen, paina näppäintä DISP ; kerran tai toistuvasti, kunnes haluttu tieto näkyy näytössä. Yksittäisten raitojen tai kokonaisten levyjen uudelleentoisto (REPEAT) Toista nykyinen raita uudelleen, painamalla lyhyesti näppäintä 4 RPT 9. Näyttöön syttyy hetkeksi teksti RPT TRCK ja RPT-symboli jää näkyviin. Toista nykyinen levy uudelleen, painamalla näppäintä 4 RPT 9 yli kahden sekunnin ajan. Näyttöön syttyy hetkeksi teksti RPT DISC ja RPT-symboli jää näkyviin. Uudelleentoiston REPEAT Peruuta nykyisen raidan tai levyn uudelleentoisto, painamalla lyhyesti näppäintä 4 RPT 9. Näyttöön syttyy teksti RPT OFF ja RPTsymboli häviää näytöstä. Raitojen satunnaistoisto (MIX) Toista nykyisen levyn raidat satunnaisessa järjestyksessä, painamalla lyhyesti näppäintä 5 MIX 9. Näyttöön syttyy hetkeksi teksti MIX CD ja MIX-symboli jää näkyviin. Toista kaikkien vaihtajassa olevien levyjen raidat satunnaisessa järjestyksessä, painamalla näppäintä 5 MIX 9 yli kahden sekunnin ajan. Näyttöön syttyy hetkeksi teksti MIX ALL ja MIX-symboli jää näkyviin. MIX peruuttaminen painamalla lyhyesti näppäintä 5 MIX 9. Näyttöön syttyy teksti MIX OFF ja MIXsymboli häviää näytöstä. Kaikkien levyjen kaikkien raitojen esikuuntelu (SCAN) Esikuuntele kaikkien vaihtajassa olevien levyjen kaikki raidat nousevassa järjestyksessä, painamalla näppäintä MENU OK 5 yli kahden sekunnin ajan. Näyttöön syttyy teksti TRK SCAN ja nykyisen raidan numero alkaa vilkkua. 26

27 CD-vaihtaja Esikuuntelun SCAN Peruuta esikuuntelu, paina lyhyesti näppäintä MENU OK 5. Esikuunneltavana ollut raita toistetaan normaalisti. Voit asettaa esikuunneltavan näytteen keston. Lisätietoja on luvun Radiotila osiossa Esikuunteluajan määrittäminen. Toiston keskeytys (PAUSE) Painamalla näppäintä 3 9. Näyttöön syttyy teksti PAUSE. Keskeytyksen peruuttaminen Paina keskeytyksen aikana näppäintä 3 9. Levyn toisto jatkuu. Kello - aika Kello - aika Ajan asettaminen Aseta aika, paina näppäintä MENU OK 5. kunnes näytössä lukee CLOCK SET. Avaa valikko näppäimellä 4. Aika näytetään näytössä. Minuutit vilkkuvat ja niitä voi säätää. Aseta aika näppäimillä tai 4. Vaihda tunneista minuutteihin, painamalla näppäintä tai 4. poistu valikosta näppäimellä ESCAPE <. 12/24 tunnin kellon valitseminen Paina näppäintä MENU OK 5. kunnes näytössä lukee 24 H MODE tai 12 H MODE. Valitse tai tunnin kello näppäimellä 4. poistu valikosta näppäimellä ESCAPE <. 27

28 Kello - aika Ajan näyttäminen, kun laite on sammutettu ja auton virta on päällä Aseta aika näkymään, kun laite on sammutettu ja auton virta on päällä, paina näppäintä MENU OK 5. kunnes näytössä lukee CLOCK ON tai CLOCK OFF. Vaihda asetusten CLOCK ON ja CLOCK OFF välillä näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Ääni Ääni Voit määritellä ääniasetukset (basso, keskiäänet, diskantti) erikseen jokaiselle äänilähteelle (radio, CD, CD-vaihtaja, AUX). X-BASSin ja äänitasapainon asetukset ovat samat kaikilla äänilähteillä. Voit määritellä ääniasetukset ja äänitasapainon erikseen liikennetiedotteille sekä puheluille/navigaattorille. Ääniasetukset ja äänitasapaino liikennetiedotteille sekä puheluille/ navigaattorille voidaan määritellä vain liikennetiedotteita kuunneltaessa tai puhelun aikana/navigaattorin ohjeita kuunneltaessa. Jos haluat määrittää ääniasetuksia, valitse ensin äänilähde, jonka asetuksia haluat määrittää. Basson säätäminen Voit valita yhden neljästä bassotaajuudesta (60 Hz, 80 Hz, 100 Hz, 200 Hz). Voit lisäksi säätää valitun bassotaajuuden tasoa välillä -7 ja +7. Bassotaajuuden ja tason säätäminen Paina näppäintä AUD >. Näyttöön syttyy teksti BASS. Avaa basson alivalikko painamalla kerran näppäintä 4. kunnes näytössä näkyy haluttu bassotaajuus. 28

29 Ääni Säädä tasoa välillä -7 ja +7 näppäimellä tai 4. Poistu valikosta painamalla kahdesti näppäintä AUD >. Jos taajuuskorjaimen esiasetus (POP, ROCK, CLASSIC) on valittu, bassotason manuaalisella lisäämisellä ei ole huomattavaa vaikutusta tietyn tason jälkeen. Lisätietoja on osion Taajuuskorjaimen esiasetukset huomautuksessa. Keskiäänten säätäminen Voit valita yhden neljästä keskitaajuudesta (500 Hz, 1 khz, 2 khz, 3 khz). Voit lisäksi säätää valitun keskitaajuuden tasoa välillä -7 ja +7. Keskitaajuuden ja tason säätäminen Paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee MIDDLE. Avaa MIDDLE alivalikko painamalla kerran näppäintä 4. kunnes näytössä näkyy haluttu keskitaajuus. Säädä tasoa välillä -7 ja +7 näppäimellä tai 4. Poistu valikosta painamalla kahdesti näppäintä AUD >. Diskantin säätäminen Voit valita yhden neljästä diskanttitaajuudesta (10 khz, 12 khz, 15 khz, 17 khz). Voit lisäksi säätää valitun diskanttitaajuuden tasoa välillä -7 ja +7. Diskanttitaajuuden ja tason säätäminen Paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee TREBLE. Avaa TREBLE alivalikko painamalla kerran näppäintä 4. kunnes näytössä näkyy haluttu diskanttitaajuus. Säädä tasoa välillä -7 ja +7 näppäimellä tai 4. Poistu valikosta painamalla kahdesti näppäintä AUD >. Jos taajuuskorjaimen esiasetus (POP, ROCK, CLASSIC) on valittu, diskanttitason manuaalisella lisäämisellä ei ole huomattavaa vaikutusta tietyn tason jälkeen. Lisätietoja on osion Taajuuskorjaimen esiasetukset huomautuksessa. 29

30 Ääni Vasemman ja oikean kaiuttimen äänitasapainon säätäminen (kanavatasapaino) Säädä vasemman ja oikean kaiuttimen välistä äänitasapainoa (kanavatasapainoa), paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee BAL ja nykyinen asetus. Säädä vasemman ja oikean kaiuttimen välistä äänitasapainoa näppäimellä tai 4 (RIGHT = oikea / LEFT = vasen). Poistu valikosta painamalla näppäintä AUD >. Etu- ja takakaiuttimen äänitasapainon säätäminen (kaiuttimien välinen tasapaino) Säädä etu- ja takakaiuttimen välistä äänitasapainoa (kaiuttimien välistä tasapainoa), paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee FADER ja nykyinen asetus. Säädä etu- ja takakaiuttimen välistä äänitasapainoa näppäimellä tai 4 (REAR = taka / FRONT = etu). Poistu valikosta painamalla näppäintä AUD >. Esivahvistimen liitännät Esivahvistinlähtö (Preamp-Out/Sub-Out) Voit liittää autostereoon ulkoisia vahvistimia esivahvistinlähdön (Preamp-Out) kautta. Lisäksi voit yhdistää laitteen integroituun alipäästösuodattimeen vahvistimen matalabassokaiuttimen (Subwoofer) käyttöä varten. Tällöin vahvistimet on kytkettävä asennusohjeissa kuvatulla tavalla. Sub-Out-tason säätäminen Sub-Out tasoa voidaan säätää kahdeksanportaisesti (0 - +7). Aaltojohdon katkotaajuudelle on neljä asetusta: 0 Hz (lineaarinen), 80 Hz, 120 Hz ja 160 Hz. Paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee Sub-Out. Avaa Sub-Out-alivalikko painamalla kerran näppäintä 4. kunnes näytössä näkyy haluttu taajuus. Säädä tasoa välillä 0 ja +7 näppäimellä tai 4. poistu valikosta painamalla näppäintä AUD > kahdesti. 30

31 X-Bass X-BASS X-Bass-asetuksen avulla voit lisätä matalia ääniä pienillä äänenvoimakkuuksilla. Valittu X-Bass-asetus vaikuttaa kaikkiin äänilähteisiin (radio, CD, CD-vaihtaja tai AUX). X-BASS-tasoa voidaan säätää asteittain välillä 1-3. Asetuksella XBASS OFF X-BASS-toiminto on kytketty pois päältä. X-BASS-asetusten määrittäminen Paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee X-BASS. Avaa X-BASS-alivalikko painamalla kerran näppäintä 4. kunnes näytössä näkyy haluttu asetus. poistu valikosta painamalla näppäintä AUD > kahdesti. Taajuuskorjaimen esiasetukset Taajuuskorjaimen esiasetukset (presets) Laitteessa on taajuuskorjain, johon on esiasetettu asetukset musiikkilajeja ROCK, POP ja CLASSIC varten. Valitse taajuuskorjaimen asetus, paina näppäintä AUD >. Näyttöön syttyy teksti BASS. kunnes näytössä lukee POP, ROCK, CLASSIC tai EQ OFF. Valitse asetus näppäimellä tai 4 tai lopeta taajuuskorjaimen käyttö asetuksella EQ OFF. paina näppäintä AUD >. Jos taajuuskorjaimen esiasetuksia ei ole valittu, voit säätää diskantti- ja bassoääniä jopa +7:ään asti. Jos taajuuskorjaimen esiasetus (POP, ROCK, CLASSIC) on valittu, bassoja diskanttiääniä voidaan säätää vain rajoitetusti. Jos taajuuskorjaimen asetukseksi on esimerkiksi valittu POP, diskanttiäänen säätämisestä aiheutuu huomattava ero vain tasolle +3 asti. 31

32 Näyttö Näyttöasetusten määrittäminen Näytön kirkkauden määrittäminen Jos autostereo on kytketty asennusohjeiden mukaisesti ja ajoneuvossa on vastaava liitäntä, näytön kirkkautta päivä- ja yöaikaan voidaan muuttaa ajoneuvon valojen sytyttämisellä. Näytön kirkkaus voidaan säätää erikseen yö- ja päiväajalle välillä 1-9. Paina näppäintä MENU OK 5. kunnes näytössä lukee DIM DAY tai DIM NIGHT. Avaa valikko näppäimellä 4. Säädä kirkkaustasoa näppäimellä tai 4. poistu valikosta näppäimellä ESCAPE <. Näyttövalon värin määrittäminen Näyttövalon väri voidaan valita RGBspektrin (punainen, vihreä, sininen) värejä sekoittamalla tai valitsemalla värihaun tulos. Värien sekoitus näyttövalon väriä varten Paina näppäintä MENU OK 5. kunnes näytössä lukee DISP COL. Avaa valikko näppäimellä 4. Valikko oman värin sekoittamista varten avautuu. Värien R, G ja B nykyiset arvot näytetään. Värin R määritys on valittu. kunnes näytössä lukee haluttu värin arvo. Vaihda valintaa muiden värien arvoihin näppäimellä tai 4. Määritä muiden värien arvot. poistu valikosta näppäimellä ESCAPE <. Näyttövalon värin valitseminen värihaun tuloksesta Paina näppäintä MENU OK 5. kunnes näytössä lukee COL SCAN. Aloita värihaku näppäimellä 4. Näytössä lukee SCANNING. Laite vaihtaa näyttövalon väriä. Valitse näytössä näkyvä väri, paina näppäintä MENU OK 5. Aloita haku uudelleen, paina painiketta 4. Jos löysit värin, poistu valikosta näppäimellä ESCAPE <. 32

33 Näyttö Demo-tilan kytkeminen päälle/ pois päältä Demo-tilassa laitteen toiminnot näkyvät näytössä vierivänä tekstinä. Vaihtuvat värit esittelevät näytön väriasetusten vaihtoehtoja. Minkä tahansa näppäimen painaminen keskeyttää Demo-tilan hetkeksi. Demo-tilan kytkeminen päälle Sammuta laitteen virta painamalla virtakytkintä 6. Pidä samanaikaisesti alhaalla näppäimiä 1 9 ja DISP ; ja kytke laitteen virta päälle virtakytkimestä 6. Teksti DEMO syttyy näyttöön hetkeksi. Demo-tilan kytkeminen pois päältä Sammuta laitteen virta painamalla virtakytkintä 6. Pidä samanaikaisesti alhaalla näppäimiä 1 9 ja DISP ; ja kytke laitteen virta päälle virtakytkimestä 6. Demo-tila on kytketty pois päältä. Ulkoiset äänilähteet Ulkoiset äänilähteet Laitteessa on kaksi AUX-tuloliitintä (REAR- AUX ja FRONT-AUX), joihin voidaan liittää ulkoisia äänilähteitä kuten kannettavia CD-soittimia, MiniDisc-soittimia tai MP3- soittimia. REAR-AUX-tuloliitin laitteen takaosassa REAR-AUX-tuloliittimeen voidaan liittää joko Blaupunktin CD-vaihtaja tai muu ulkoinen äänilähde. Blaupunktin CDvaihtaja tunnistetaan automaattisesti ja on tämän jälkeen käytettävissä. Ulkoinen laite voidaan valita äänilähteeksi, kun äänivalikosta on valittu kohdan REAR-AUX asetukseksi AUX ON. Ulkoisen äänilähteen liittämiseksi REAR-AUX-tuloliittimeen tarvitaan adapterikaapeli. Voit ostaa kaapelin (Blaupunkt nro: ) Blaupunkt-jälleenmyyjältä. AUX INPUT voidaan valita vain, jos laitteeseen ei ole kytketty CDvaihtajaa. REAR-AUX sisääntulo voidaan valita näppäimellä SRC 2. Tällöin näyttöön syttyy teksti AUX INPUT. 33

34 Ulkoiset äänilähteet REAR-AUX-tulon kytkeminen päälle/pois päältä Paina näppäintä MENU OK 5. kunnes näytössä lukee AUX OFF tai AUX ON. Kytke AUX päälle (ON) tai pois päältä (OFF) näppäimellä tai 4. Kun asetukset on määritetty, poistu valikosta näppäimellä ESCAPE <. FRONT-AUX-tuloliitin laitteen etuosassa Vaara! Liittimestä johtuva lisääntynyt loukkaantumisriski Onnettomuustilanteessa FRONT-AUXtuloliittimestä ulos tuleva liitin voi aiheuttaa vammoja. Suorien liittimien tai adapterien käyttäminen voi lisätä loukkaantumisriskiä. Tämän vuoksi suosittelemme käytettäväksi kulmaliittimiä kuten Blaupunktin varustekaapelia ( ). Kun äänilähde on liitetty FRONT-AUXtuloliittimeen, se voidaan valita äänilähteeksi näppäimellä SRC 2. Näyttöön syttyy teksti FRONT AUX. Tekniset tiedot Vahvistin Antoteho: Viritin Taajuusalueet: FM: MW: LW : FM-taajuusvaste: CD Taajuusvaste: Esivahvistimen lähtö (Pre-amp out) neljäkanavainen: 2 V Tuloherkkyys AUX-tulo: Puh-/Navi-tulo: Paino: noin 1,36 kg 4 x 18 w sini, jännite 14,4 V ja särökerroin 1 %, 4 Ω. 4 x 26 w sini DIN 45324:n mukaan 14,4 V:ssa 4 Ω:ssa. 4 x 50 w enimmäisvirta 87,5-108 MHz khz khz Hz Hz 2 V / 6 kω 10 V / 1 kω Tekniset tiedot Muutokset mahdollisia 34

35 Asennusohjeet Asennusohjeet Turvallisuusohjeita Noudata asennus- ja liitäntätöiden yhteydessä seuraavia turvallisuusohjeita. Irrota akun miinusnapakytkennät! Noudata ajoneuvon valmistajan antamia turvaohjeita. Reikiä poratessasi huolehdi siitä, etteivät ajoneuvon osat vahingoitu. Plus- ja miinuskaapelin poikkipinta ei saa alittaa 1,5 mm 2 mittaa. Älä kytke auton pistoketta radioon! Saat autoosi sopivan sovitinjohdon BLAUPUNKT-kauppiaaltasi. Autosi saattaa poiketa tästä kuvauksesta. Emme vastaa asennus- tai kytkentävirheiden aiheuttamista vaurioista tai niiden seurauksista. Jos tässä annetut ohjeet eivät sovellu asennustilanteeseen, käänny Blaupunkt-kauppiaan, ajoneuvon valmistajan tai puhelinpalvelumme puoleen. Jos asennetaan vahvistin tai CD-vaihtaja, tällöin on ehdottomasti kytkettävä ensin laitteiden maadoitukset, ennen kuin linjatulo- tai linjalähtöliitäntöjen pistokkeet liitetään paikoilleen. Muiden laitteiden maadoituksia ei saa kytkeä autoradion maadoitukseen (kotelo). Toimitukseen kuuluvat asennus- ja kytkentäosat B A 35
