PREMIUM tasapainotuskoneet TASAPAINOTUSKONEET 9000P

Transkriptio

1 PREMIUM tasapainotuskoneet TASAPAINOTUSKONEET 9000P

2 9000P Diagnostiikkakeskus ja tasapainotuskone Moderni Ajoneuvotekniikka Ajoneuvotekniikan jatkuva kehitys on vienyt autojen suorituskyvyn äärirajoille. Korkeilla nopeuksilla ja ääriolosuhteilla on suuri vaikutus ajoturvallisuuteen. Geodyna 9000p tarjoaa täydellisen tasapainotuksen ratkaisemalla pyörän värinän aiheuttavan epätäydellisen pyöränmuodon ehdottoman tarkalla diagnostiikalla. 3D diagnostiikka paljastaa halkeamat, paisumat, naarmut, repeämät ja tyhjät kohdat, ne jotka eivät usein näy paljalla silmällä mekaanikolle. Rengas ja vanne diagnostiikka Markkinoiden haasteet ja asiakkaiden vaatimukset ovat olleet ratkaisevia tekijöitä automaattisen, ilman kontaktia toimivan geodyna 9000p kehityksessä: Tasapainotuskone diagnostiikka ominaisuuksilla, jossa yhdistyy 3D kuvantaminen ja kaikkein tarkin tasapainotustekniikka. Helppokäyttöisyys Optima-tekniikka ja Smart Profile tekevät ammattimaisen pyörän tasapainotuskoneen ja diagnostiikkalaitteen käytöstä helppoa. Luotettavuus Ilman kosketusta tapahtuva mittaus ja pyörän tietojen analyysi vähentää virheitä ja vääriä tulkintoja. Tuottavuus Ominaisuudet, kuten Power Clamp, geodata mittavarsi 3D kuvantaminen and optima-tekniikka tarjoavat korkea tuottavuuden. Asiakastyytyväisyys Paikkansapitävä pyörän tasapainotustulos yhdistettynä edistyneeseen diagnostiikkaan tarkoittaa paikkansa pitävää vianmääritystä ja asiakastyytyväisyyttä.

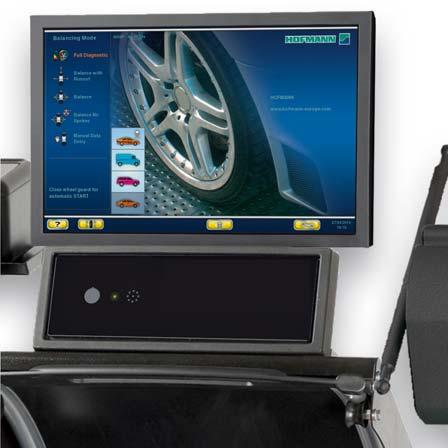

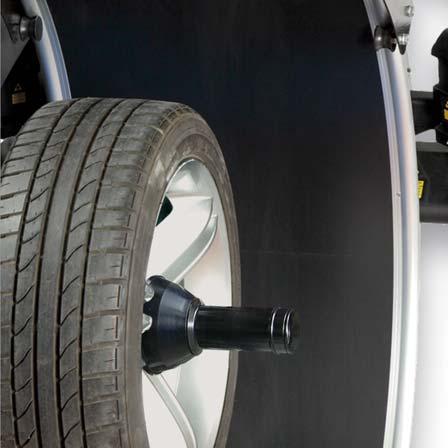

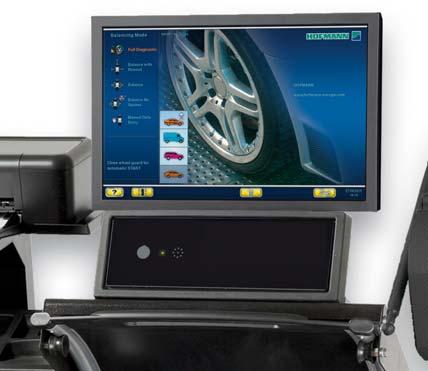

3 Kosketusnäyttö Opastava käyttö ja parannettu näkymä. Graafinen käyttöliittymä Helppo ja opastava menu, selkeä yleisnäkymä tiedoista ja toimintaa nopeuttamaan. Intuitiivinen ja käyttäjäystävällinen grafiikka johtaa käyttäjän läpi toimintojen. 3D kuvantaminen ja optima tekniikka Viisi korkearesoluutiokameraa kuvaavat renkaan ja vanteen sekä havaitsevat kaikki pyörän tiedot. Tämä on uudenlainen ja ainutlaatuinen tekniikka. Käyttäjä ystävällisyys Kone toimitetaan vakiona patentoidulla Geodata - mittavarrella liimapainojen tarkkaan sijoittamiseen ja tilaa säästävällä pyöräsuojalla. Power clamp Pyörä kiinnitetään tarkasti tällä patentoidulla sähköisellä kiinnityslaitteella se on lähtökohta tarkan mittaustuloksen saamiseksi. VPM tekniikka Patentoitu virtuaalitasomittaus varmistaa tarkimman tasapainotustuloksen ja valaistusolosuhteide muutokset eivät vaikuta sen toimintaan.

4 9000P Korkearesoluutio laserkamerat Sisäpuolen kamera kuva vasemman puolen Renkaan sivuseinä Vanteen reuna Säteis- ja sivuttaisheitto Vanteen/koneen etäisyys Vanteen läpimitta Painon sijainti Puolien tunnistus Vannetyyppi Keskikamera Kulutuspinnan yläpuoli Säteisheitto Renkaan kartiomaisuus Ainutlaatuinen 3D kuvantamistekniikka Viisi korkearesoluutio laser kameraa kuvaa renkaan. Yksi kameroista on liikuteltava. 3D laser raidat skannaavat renkaan ja vanteen eri kulmista ja tarjoavat diagnostiikan ilman kontaktia. Sellaista ei ole saatavilla muissa laitteissa.

5 Ulkopuolen kamera kuvaa oikeanpuolen Renkaan sivuseinä Vanteen reuna Säteis- ja sivuttaisheitto Vanteen leveys Painon sijainti 3D kuvantamis diagnostiikka Rengasvian tyyppi, koko ja paikka näytetään, mitataan ja visualisoidaan ilman kosketusta tapahtuvan 3D kuvantamistekniikan avulla. Geodyna 9000p 3D kuvantamistekniikan avulla voidaan havaita pyörän säteis- ja sivuttaisheitot, renkaan kulutuspinnan kovat kohdat, näkyvät naarmut vanteessa tai renkaan laidassa joista jokainen voi olla vakava turvallisuusvaara. Kehittyneet diagnostiikka ominaisuudet sisältävät: Renkaan puoltamisindeksi (TPI) Kulutusuran analyysi (TDA) Kulumissyvyyden ja kulumisen analyysi (STA) Suuntauksen esitarkistus (APC) Renkaan kulumisen ennuste (TWOP) Valinnainen säteisheittovoiman vektorointi (RFV)

6 9000P INNOVATIIVISET OMINAISUUDET Optima tekniikka Ilman kosketusta tapahtuva laserkuvantamistekniikka havaitsee automaattisesti tiedot, kuten pyörän mitat, painojen määrä ja sijainti, säteis- ja sivuttaisheitto, puolien määrä ja sijainti ja pyörän epätasapaino nopeasti ja helposti. 3D kuvantaminen ja optima tekiikka ovat ainutlaatuisia ominaisuuksia, jotka löytyy vain tästä diagnosoivasta tasapainotuskoneesta. Valinnainen säteisheiton vektorointi (RFV ) Yhdistettynä absoluuttisen tarkkaan tasapainotukseen säteisheittovoiman vektorointi korjaa ajamiseen liittyvät ongelmat, jotka johtuvat pyörien epäyhdenmukaisuudesta. Pyörän säteisheitto mittauksen aikana RFV havaitsee säteisheitto voimakkuuksien vaihtelevuudet, jotka johtuvat epäyhdenmukaisuudesta rengas/vanne yhdistelmissä. Kone näyttää tulokset kosketusnäytöllä, jotta tuloksiin perustuen voidaan optimoida auton ajettavuus. Urasyvyys ja kulumisanalyysi (STA) Koko pyörä skannataan korkealla tarkkuudella. Halkeamat, paisumat, naarmut, repeämät, tyhjät kohdat ja epätasainen kuluminen sivuilla ja kulutuspinnalla havaitaan. Tämän analyysin tulos esitetään 3D-väriasteikolla, joka korostaa vaaratason, jotta tarvittavat toimenpiteet voidaan suorittaa. Pyöräkulmien esitarkistus (APC) Kulutuspinnan tunnistaminen avaa uudenlaisia mahdollisuuksia rengas diagnostiikkaan: Laite ehdottaa pyöräkulmien säätöä mikäli se on tarpeen ja jäljellä olevien renkaan käyttökilometrien ennuste. - Nämä ovat olennaisia tekijöitä asiakastyytyväisyyteen ja asiakkaan/auton tuvallisuuteen.

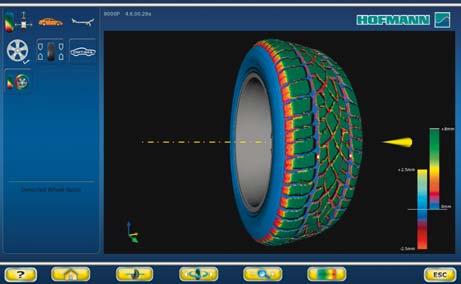

7 Renkaan puoltamisindeksi (TPI) ja valinnainen OptiLine Jos pyörät on tasapainotettu, mutta auto puoltaa, voi kartiomaisuuden mittaus paljastaa syyn tähän ja näyttää vian niin, että sen korjauksesta voidaan keskustella asiakkaan kanssa. Kuva näytöllä esittää asentajalle pyörien sijoittamisen parhaalla tavalla puoltamisen ehkäisemiseksi. Urasyvyyden analyysi Patentoitu TreadView kulutuspinnan mittaustekniikka, mittaa kulutuspinnan kuvion. Kulutuspinnan yleiskuva näyttää koko renkaan kulutuspinnan syvyyden ja yksipuolisen kulumisen. Tämä auttaa esittämään asiakkaalle, onko renkaan kunto riittävä, vai onko rengas vaihdettava turvallisuuden ylläpitämiseksi. Visualisointi Toimintoja on kuitenkin lisää, kuin pelkkä 3Dlasertekniikka: diagnosoidut viat näytetään selvällä 3Dvärikartalla ja taulukot ja värikoodit näyttävät vian tyypin ja vakavuuden. Tämä diagnoosin tulos voidaan esittää asiakkaalle vaaditun toimenpiteen määrittämiseksi Raportti Kaikki rengas-/pyöräkokoonpanon tiedot voidaan tulostaa. Tämä raportti on laatudokumentoinnin olennainen osa.
