Medi Line ja Lab Line

Transkriptio

1 Medi Line ja Lab Line

2 MEDI LINE JA LAB LINE Uudistetut, laadukkaat, monipuoliset ja helppokäyttöiset sairaalalääkejääkaapit MC 70, MC 180, MC 300 ja MC 150/150 sekä laboratoriojääkaappi LAB 300 perustuvat yli kolmenkymmenen vuoden kylmälaiteosaamiseen. Uusinta uutta ovat yli kahden vuoden tuotekehityksen tuloksena markkinoille tulleet isot lääkejääkaapit MC 520, MC 720, MC 722 ja lääkepakastekaapit MF 520, MF 720, MF 722 sekä kylmä/ pakaste yhdistelmäkaappi MC/MF 722. Tutkimuspuolen uutuuksina ovat RC 520, RC 720 ja RF 520 ja RF 720. Kaikkien näiden kaappisarjojen suunnittelussa on otettu huomioon vuosien varrella saadut käyttäjien toiveet: hygieenisyys, turvallisuus, hälytys- ja valvontatoiminnot, ympäristöystävällisyys sekä pieni energiankulutus. LAATU JA TURVALLISUUS Tuotteidemme valmistus on sertifioitujen laatu- ja ympäristöjohtamisstandardien ISO 9001 ja mukaista. Mallisto on suunniteltu ja kojeistettu ISO normien mukaisesti. Tuotteemme ovat CEmerkittyjä. HÄLYTYS JA VALVONTA Kaapeissa on digitaalinen lämpömittaritermostaatti jossa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinen hälytys sekä keskushälytysja tietokoneliitäntävalmius. Keskushälytysliitäntä on potentiaalivapaa ja tietokoneliitäntä on RS-485-portilla. Lämpötilan säätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. HYGIEENISYYS Pienten lääkejääkaappien sisällä on bakteerisuojattu, tyhjennettävä tippuvesiastia kuten myös sisältä kipinäsuojatussa LAB-kaapissa. Isommissa kaapeissa on automaattinen tippuveden haihdutus. Sileiden ulkopintojen puhdistus on helppoa ja nopeaa. Hyllyt ja ovilokerot voidaan irrottaa ilman työkaluja ja pestä helposti. Sisäpuolen puhtaanapito on vaivatonta.

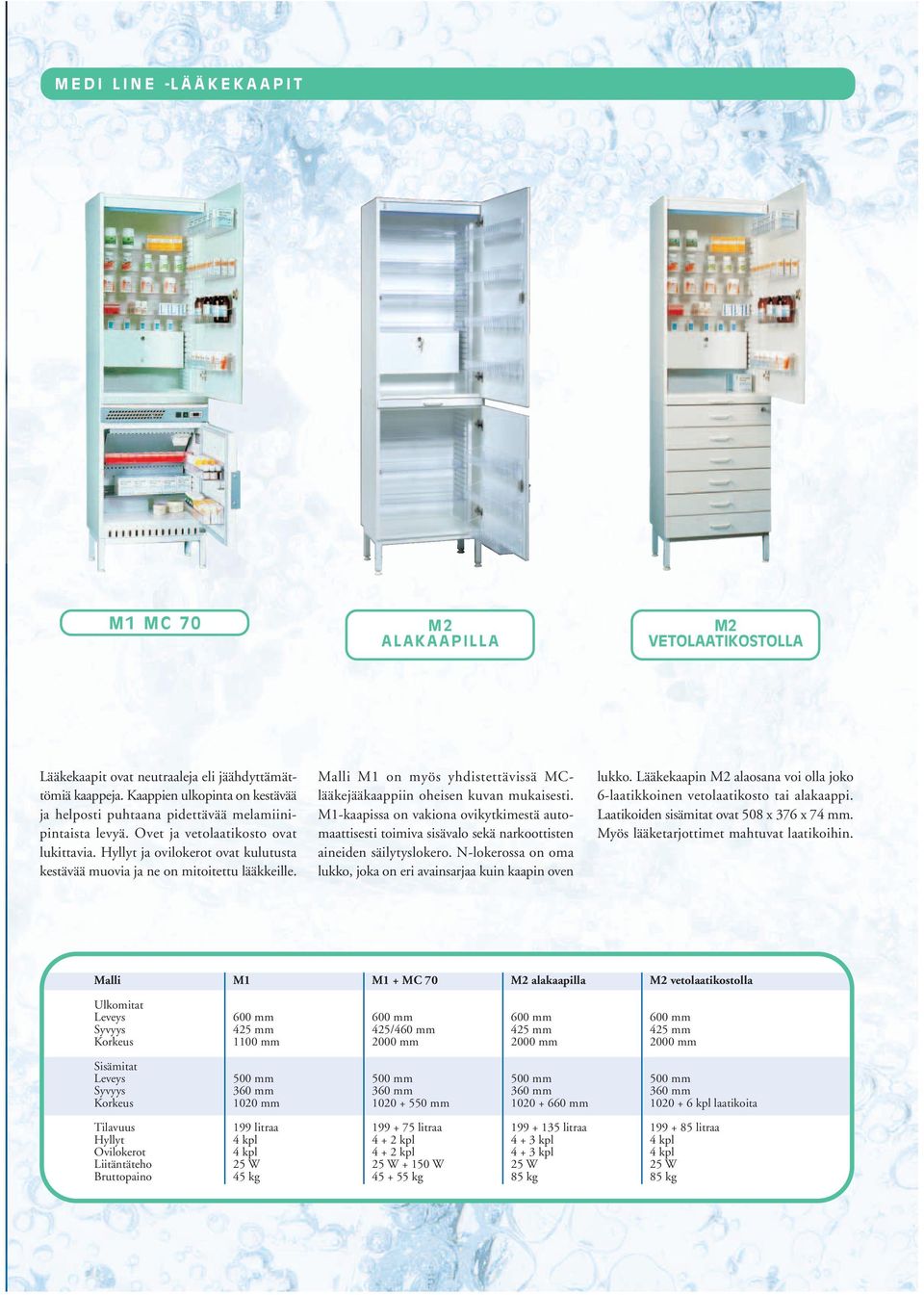

3 MEDI LINE -LÄÄKEKAAPIT M1 MC 70 M2 ALAKAAPILLA M2 VETOLAATIKOSTOLLA Lääkekaapit ovat neutraaleja eli jäähdyttämättömiä kaappeja. Kaappien ulkopinta on kestävää ja helposti puhtaana pidettävää melamiinipintaista levyä. Ovet ja vetolaatikosto ovat lukittavia. Hyllyt ja ovilokerot ovat kulutusta kestävää muovia ja ne on mitoitettu lääkkeille. Malli M1 on myös yhdistettävissä MClääkejääkaappiin oheisen kuvan mukaisesti. M1-kaapissa on vakiona ovikytkimestä automaattisesti toimiva sisävalo sekä narkoottisten aineiden säilytyslokero. N-lokerossa on oma lukko, joka on eri avainsarjaa kuin kaapin oven lukko. Lääkekaapin M2 alaosana voi olla joko 6-laatikkoinen vetolaatikosto tai alakaappi. Laatikoiden sisämitat ovat 508 x 376 x 74 mm. Myös lääketarjottimet mahtuvat laatikoihin. Malli M1 M1 + MC 70 M2 alakaapilla M2 vetolaatikostolla Leveys 600 mm 600 mm 600 mm 600 mm Syvyys 425 mm 425/460 mm 425 mm 425 mm Korkeus 1100 mm 2000 mm 2000 mm 2000 mm Leveys 500 mm 500 mm 500 mm 500 mm Syvyys 360 mm 360 mm 360 mm 360 mm Korkeus 1020 mm mm mm kpl laatikoita Tilavuus 199 litraa litraa litraa litraa Hyllyt 4 kpl kpl kpl 4 kpl Ovilokerot 4 kpl kpl kpl 4 kpl Liitäntäteho 25 W 25 W W 25 W 25 W Bruttopaino 45 kg kg 85 kg 85 kg

4 MEDI LINE -LÄÄKEJÄÄKAAPIT Medi Line -lääkejääkaapeissa on elektroninen ohjausjärjestelmä, joka pitää lämpötilan tasaisena ja huolehtii kylmäpatterin sulatuksesta. Lämpötilaa on helppo seurata ulkopuolisesta digitaalisesta lämpömittarista. Turvallisuutta lisäävät vakiovarusteena olevat, liian matalasta tai korkeasta lämpötilasta kertovat optinen ja akustinen hälytys. Hälytysrajat sekä hälytysviive ovat säädettävissä. Myös keskushälytysliitäntävalmius on vakiovarusteena. Sulatusvettä varten on pienempien lääkejääkaappien sisällä bakteerisuojattu tyhjennettävä muoviastia. Suuremmissa lääkejää- ja lääkepakastekaapeissa (520 ja 720) on automaattinen sulatusveden haihdutus. Medi Line on suunniteltu yhteistyössä lääkevalmistajien, sairaalasuunnittelijoiden ja käyttäjien kanssa. Kaapeissa on huomioitu sairaalaolosuhteiden erikoisvaatimukset turvallisuus ja hygieenisyys. Kaappien ulkopinta on valkoista teräslevyä ja sisäseinät muovia. Lääkepakkauksille mitoitetut hyllyt ja ovilokerot ovat kulutusta kestävää muovia. Suunnittelussa on myös otettu huomioon käytännöllisyys ja monipuolisuus sekä tyylikäs ja ajaton muotoilu. MC 70 -mallia saa myös pöytä/upotusmallisena, korkeus tällöin 720 mm. Yläpuolelle jätettävä 50 mm:n ilmankiertovara. MC 300 -kaapin yläosaa voidaan käyttää jää/viileäkaappina, alaosaa vain viileäkaappina. Hälytysjärjestelmät toimivat yläosan ohjaamina. MC 150/150 -kaapin kummallakin osastolla on oma jäähdytyskoneistonsa sekä lämpötilan säätö- ja hälytysjärjestelmänsä, jotka toimivat itsenäisesti kummassakin osastossa. MC 70 MC 180 MC 150/150 MC 300 Malli MC 70 MC 180 MC 150/150** MC 300* Lämpötila C C C/ C C/ C Leveys 595 mm 595 mm 595 mm 595 mm Syvyys 460 mm 480 mm 480 mm 480 mm Korkeus 720/900 mm 1300 mm 2000 mm 2000 mm Leveys 495 mm 495 mm 495 mm 495 mm Syvyys 360 mm 360 mm 360 mm 360 mm Korkeus 550 mm 940 mm mm mm Tilavuus 75 l 180 l l l Liitäntäteho 150 W 190 W 150 W W 190 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Hyllyt 2 kpl 5 kpl kpl kpl Ovilokerot 2 kpl 5 kpl kpl kpl Bruttopaino 55 kg 70 kg 150 kg 120 kg *) Yhdellä jäähdystyskoneistolla **) kahdella jäähdytyskoneistolla.

5 ISOT MEDI LINE -LÄÄKEJÄÄKAAPIT JA -LÄÄKEPAKASTEKAAPIT MC 520 MC 720 MC 722 GD MC/MF 722 COMBI MF 520 MF 720 MF 722 GD Nämä kaapit on tehty isompien määrien säilyttämiseen. Turvallisuutta lisäävät monipuoliset hälytys- ja valvontajärjestelmät. Digitaalisessa lämpömittaritermostaatissa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinen hälytys sekä keskushälytys- ja tietokoneliitäntävalmius. Lämpötilan säätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. Uusinta tekniikkaa on runsaasti käytössä. Jäähdytyskoneisto ja haihdutusallas sijaitsevat kaapin katolla. Kylmäpatteri on upotettu kattoon ja näin kaappien tilavuus on kasvanut entiseen mallistoon verrattuna. Puhallinlauhdutin sekä ovikytkimestä automaattisesti toimiva puhallinhöyrystin takaavat riittävän ja täsmällisen kylmätehon. Pakastekaapeissa on varmatoiminen, nopea ja tehokas höyrystimen kuumakaasusulatus. KESTÄVÄ RAKENNE Kaappien ulkopinta on valkoista teräslevyä. Sisäpinta sekä hyllyt ovat ruostumatonta teräslevyä. Hyllyjen kantavuus 50 kg/hyllytaso. Takaseinän ulkopinta on kuumasinkittyä teräslevyä. Yhdistelmäkaapin MC/MF 722 ulkopinta on ruostumatonta teräslevyä. HYGIEENISYYS Ovilehden pyöristetty reuna toimii vetimenä koko korkeudeltaan. Kaapin ulkopinnat ovat sileät, myös takaseinä. Ulkopintojen puhdistus on helppoa ja nopeaa. Vakiomallissa on 4 kpl ulosvedettäviä, kippaamattomia rstpaneelihyllyjä. Kaikki hyllyjärjestelmän osat, myös hyllytolpat, voidaan irrottaa ilman työkaluja ja pestä helposti. Kaapin sisäkulmat ovat pyöristetyt ja lattiana on pyöreäkulmainen upotettu rst-pohja-allas. Sisäpuolen puhtaanapito on vaivatonta. YMPÄRISTÖYSTÄVÄLLISYYS Medi Line on luontoystävällinen valinta; siinä on CFC- ja HCFC-vapaa rakenne ja kylmäaineet. Medi Line on energiaystävällinen valinta; se kuluttaa keskimäärin 25 % vähemmän sähköä kuin edellinen mallistomme. SÄÄTÖJALAT Kaapeissa on pyöreät, säädettävät jalat. Säätövara mm. OVET Kaapit ovat lukittavia. Lukko sijaitsee keskellä yläpaneelia. Ovet sulkeutuvat automaattisesti ja jäävät auki-asentoon, kun avauskulma on yli 90. Oven kätisyys on vaihdettavissa. Malli MC 520 MF 520 MC 720 MF 720 MC 722 GD* MC/MF 722 COMBI** Lämpötilan säätöalue C C C C C C/ C Ympäristölämpötila C C C C C C Leveys 600 mm 600 mm 850 mm 850 mm 730 mm 730 mm Syvyys 700 mm 700 mm 700 mm 700 mm 800 mm 815 mm Korkeus 2030 mm 2030 mm 2030 mm 2030 mm 2030 mm 2030 mm Leveys 480 mm 480 mm 730 mm 730 mm 610 mm 610 mm Syvyys 560 mm 560 mm 560 mm 560 mm 660 mm 660 mm Korkeus 1430 mm 1430 mm 1430 mm 1430 mm 1430 mm 2 x 565 mm Tilavuus 385 l 385 l 586 l 586 l 575 l 2 x 227 l Liitäntäteho 334 W 560 W 334 W 560 W 334 W 869 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Hyllyt 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl Hyllykoko 400 x 530 mm 400 x 530 mm 650 x 530 mm 650 x 530 mm 530 x 650 mm 530 x 650 mm Bruttopaino 120 kg 120 kg 140 kg 140 kg 150 kg 160 kg *) Lasiovellinen malli, **) kahdella jäähdytyskoneistolla. LISÄVARUSTEET Abloy-lukko (vakiona on Armstrong-lukko). Pyörät: Kaapit voidaan varustaa myös pyörillä, joiden halkaisija on 100 mm. Kaksi etummaista pyörää ovat lukittavia ja kaapin kokonaiskorkeus on tällöin 2015 mm. Jalkapoljin: Jalkapoljin helpottaa oven avaamista (ei GD- eikä Combi-malleihin). Valo: Automaattisesti ovikytkimestä toimiva valo. Paineentasausventtiili: Kaappeihin saa tehdasasennuksena myös yli- ja alipaineventtiilin (ei MC/MF Combi-malleihin). Lankakorihyllyt: Lankakorihyllyn korkeus on 120 mm. Ne ovat käteviä pussimaisille ja liukkaille pakkauksille. Soveltuu sekä kylmä- että pakastekaappiin (ei 520- malleihin).

6 LAB LINE -LABORATORIOKYLMÄKAAPPI LAB 300 ELEKTRONINEN OHJAUS Uusi, entistä parempi elektroninen ohjausyksikkö takaa lämpötilan tasaisuuden ± 1 C:n tarkkuudella, mitattuna EN määräyksen mukaisesta 125 g:n koepakkauksesta. Ohjausyksikössä on digitaalinen lämpötilan näyttö ja lämpötilan säätö painonapein. Ala- ja ylälämpötilahälytysrajat sekä hälytysviive ovat säädettävissä. Näytössä vilkkuva ALM yhdessä summerin kanssa ilmaisee lämpötilahälytyksen. Säätimessä on valmius myös ulkopuolista hälytystä varten sekä valmius tietokoneliitäntäiseen valvontaan, RS-485-sarjaportti. MATERIAALIT Laboratoriojääkaappien ulkopinta on valkoista teräslevyä ja sisäpinta ruostumatonta teräslevyä. Ruostumattomat tasohyllyt ovat säädettävissä 17 mm:n välein. Eristeenä on ympäristöystävällinen CFC/HCFC-vapaa polyuretaani. Sisältä kipinäsuojattu kaappi Kaksiovinen, vapaasti seisova laboratoriokaappi on laboratorion erityisvaatimukset täyttävä jääkaappi. Ovessa lukko AUTOMAATTINEN SULATUS Kaapeissa on automaattinen sulatus. Tarvittaessa sulatus voidaan tehdä myös manuaalisesti. Kipinäsuojausvaatimusten vuoksi LAB-mallissa sulatusvedet kerääntyvät kaapin sisällä olevaan suljettuun, tyhjennettävään astiaan. Malli LAB 300 Lämpötila C Leveys Syvyys Korkeus Leveys Syvyys Korkeus Tilavuus Liitäntäteho Jännite Hyllyt Bruttopaino 600 mm 520 mm 2000 mm 500 mm 320 mm 1560 mm 300 l 220 W 230 V, 50 Hz 7 kpl 150 kg

7 LAB LINE -TUTKIMUSKAAPIT JA -TESTIKAAPIT TARKKA LÄMPÖTILA RC- ja RF-tutkimus/testikaapeissa on sivuseinillä ja lattialla ilmankiertoritilät, jotka takaavat lämpötilan tasaisuuden ± 1 C mitattuna EN määräyksen mukaisesta 125 g:n testipakkauksesta. KESTÄVÄ RAKENNE Kaappien ulkopinta on valkoista teräslevyä. Sisäpinta sekä hyllyt ovat ruostumatonta teräslevyä. Hyllyjen kantavuus 50 kg/hyllytaso. Takaseinän ulkopinta on kuumasinkittyä teräslevyä. HYGIEENISYYS Ovilehden pyöristetty reuna toimii vetimenä koko korkeudeltaan. Kaapin ulkopinnat ovat sileät, myös takaseinä. Ulkopintojen puhdistus on helppoa ja nopeaa. Vakiomallissa on 4 kpl ulosvedettäviä, kippaamattomia rstpaneelihyllyjä. Kaikki hyllyjärjestelmän osat, myös ilmankiertoritilät, voidaan irrottaa ilman työkaluja ja pestä helposti. Kaapin sisäkulmat ovat pyöristetyt ja lattiana on pyöreäkulmainen upotettu rst-pohja-allas. Sisäpuolen puhtaanapito on vaivatonta. HÄLYTYS JA VALVONTA Kaapeissa on digitaalinen lämpömittaritermostaatti jossa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinen hälytys sekä keskushälytys- ja tietokoneliitäntävalmius. Lämpötilan säätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. UUSINTA TEKNIIKKAA Jäähdytyskoneisto ja haihdutusallas sijaitsevat kaapin katolla. Puhallinlauhdutin sekä ovikytkimestä automaattisesti toimiva puhallinhöyrystin takaavat riittävän kylmätehon. Kylmäpatteri on upotettu kattoon ja täten kaapin tilavuus on kasvanut entiseen mallistoon verrattuna. Pakastekaapeissa on varmatoiminen, nopea ja tehokas höyrystimen kuumakaasusulatus. YMPÄRISTÖYSTÄVÄLLISYYS Lab Line on luontoystävällinen valinta; siinä on CFC- ja HCFC-vapaa rakenne ja kylmäaineet. Lab Line on energiaystävällinen valinta; se kuluttaa keskimäärin 25 % vähemmän sähköä kuin edellinen mallistomme. SÄÄTÖJALAT Kaapeissa on pyöreät, säädettävät jalat. Säätövara mm. OVET Kaapit ovat lukittavia. Lukko sijaitsee keskellä yläpaneelia. Ovet sulkeutuvat automaattisesti ja jäävät auki-asentoon, kun avauskulma on yli 90. RC 520 RF 520 RC 720 RF 720 Malli RC 520 RF 520 RC 720 RF 720 Lämpötilan säätöalue C C C C Ympäristölämpötila C C C C Leveys 600 mm 600 mm 850 mm 850 mm Syvyys 700 mm 700 mm 700 mm 700 mm Korkeus 2030 mm 2030 mm 2030 mm 2030 mm Leveys 480 mm 480 mm 730 mm 730 mm Syvyys 560 mm 560 mm 560 mm 560 mm Korkeus 1310 mm 1310 mm 1310 mm 1310 mm Tilavuus l 323 l 323 l 515 l 515 l Liitäntäteho/230 V 449 W 734 W 449 W 742 W Hyllyt 4 kpl 4 kpl 4 kpl 4 kpl Hyllykoko 400 x 530 mm 400 x 530 mm 650 x 530 mm 650 x 530 mm Bruttopaino 125 kg 125 kg 145 kg 145 kg LISÄVARUSTEET Abloy-lukko (vakiona on Armstrong-lukko). Pyörät: Kaapit voidaan varustaa myös pyörillä, joiden halkaisija on 100 mm. Kaksi etummaista pyörää ovat lukittavia ja kaapin kokonaiskorkeus on tällöin 2015 mm. Jalkapoljin: Jalkapoljin helpottaa oven avaamista. Valo: Automaattisesti ovikytkimestä toimiva valo. Paineentasausventtiili: Kaappeihin saa tehdasasennuksena myös yli- ja alipaineventtiilin. Lankakorihyllyt: Lankakorihyllyn korkeus on 120 mm. Ne ovat käteviä pussimaisille ja liukkaille pakkauksille. Soveltuu sekä kylmä- että pakastekaappiin (ei 520- malleihin).

8 Porkka Finland Oy on kansainvälisesti tunnettu kylmäkaappien, kylmähuoneiden ja myymäläkaappien valmistaja. Merkittävimmät asiakkaat ovat suurkeittiöitä, ravintoloita, hotelleja, teollisuuslaitoksia, sairaaloita, laboratorioita ja vähittäiskauppoja eri puolilla Eurooppaa. Yrityksen päämarkkinat ovat kotimaan ohella Skandinavia, Englanti, Saksa, Sveitsi, Hollanti, Belgia sekä Baltia. Liikevaihdosta 80 % kertyy ulkomaisesta liiketoiminnasta ja viennistä. Joustavaa kehitystä tukevat lukuisat ulkomailla sijaitsevat tytäryhtiöt ja edustajat. Porkka Finland Oy:n menestys perustuu vuosikymmenten kokemukseen, asiakaslähtöiseen suunnitteluun ja jatkuvaan tuotekehitykseen. Uusia tuotteita lanseerataan vuosittain. Porkka Finland Oy kuuluu Huurre Group -konserniin. Porkka- ja Huurre-tuotteet edustavat aina yhtä luotettavaa laatua. Sen takeena ovat ISO laatujärjestelmä ja ISO ympäristösertifikaatti. Porkka Finland Oy Soisalmentie HOLLOLA Puh Faksi porkka@huurre.com Tuotteet ovat Porkka Finland Oy:n toiminnan laatua valvotaan sertifioiduilla ISO ja ISO laatujärjestelmillä. merkittyjä. Aktiivisen tuotekehityksen vuoksi oikeus teknisiin muutoksiin pidätetään.
