Medi Line ja Lab Line

Transkriptio

1 Medi Line ja Lab Line

2 Medi Line ja Lab Line Uudistetut, laadukkaat, monipuoliset ja helppokäyttöiset sairaalalääkejääkaapit MC 70, MC 180, MC 300 ja MC 150/150 sekä laboratoriojääkaappi LAB 300 perustuvat yli kolmenkymmenen vuoden kylmälaiteosaamiseen. Uusinta uutta on huippuhygieeninen erikoisjääkaappi LAB 75 leikkaussaleihin, puhdastiloihin, näytteenottoon, tutkimukseen ja laboratorioihin. Isot lääkejääkaapit MC 520, MC 720, MC 722 ja lääkepakastekaapit MF 520, MF 720, MF 722 sekä kylmä/pakaste yhdistelmäkaappi MC/MF 722 täydentyvät tutkimuspuolen uutuuksilla RC 520, RC 720 ja RF 520 ja RF 720. Kaikkien näiden kaappisarjojen suunnittelussa on otettu huomioon vuosien varrella saadut käyttäjien toiveet: hygieenisyys, turvallisuus, hälytys- ja valvontatoiminnot, ympäristöystävällisyys sekä pienienergiankulutus. Laatu ja turvallisuus Tuotteidemme valmistus on sertifioitujen laatu- ja ympäristöjohtamis-standardien ISO 9001 ja mukaista. Mallisto on suunniteltu ja kojeistettu ISO normien mukaisesti. Tuotteemme ovat CEmerkittyjä sekä testattu EMC/MEDI-vaatimusten mukaisesti. Hälytys ja valvonta Kaapeissa on digitaalinen lämpömittaritermostaatti, jossa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinen hälytys sekä keskushälytys- ja tietokoneliitäntävalmius. Keskushälytysliitäntä on potentiaalivapaa ja tietokoneliitäntä on RS-485-portilla. Lämpötilan säätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. Hygieenisyys Pienten lääkejääkaappien sisällä on bakteerisuojattu, tyhjennettävä tippuvesiastia kuten myös sisältä kipinäsuojatussa LABkaapissa. Isommissa kaapeissa on automaattinen tippuveden haihdutus. Sileiden ulkopintojen puhdistus on helppoa ja nopeaa. Hyllyt ja ovilokerot voidaan irrottaa ilman työkaluja ja pestä helposti. Sisäpuolen puhtaanapito on vaivatonta.

3 Medi line -lääkekaapit M1 MC 70 M3 MC 180 M2 alakaapilla M2 vetolaatikostolla Lääkekaapit ovat neutraaleja eli jäähdyttämättömiä kaappeja. Kaappien ulkopinta on kestävää ja helposti puhtaana pidettävää melamiinipintaista levyä. Ovet ja vetolaatikosto ovat lukittavia. Hyllyt ja ovilokerot ovat kulutusta kestävää muovia ja ne on mitoitettu lääkkeille. Malli M1 on myös yhdistettävissä MC-lääkejääkaappiin oheisen kuvan mukaisesti. M1-kaapissa on vakiona ovikytkimestä automaattisesti toimiva LED-valo sekä narkoottistenaineiden säilytyslokero. N-lokerossa on omalukko, joka on eri avainsarjaa kuin kaapin ovenlukko. Lääkekaapin M2 alaosana voi olla joko 3- tai 6-laatikkoinen vetolaatikko tai alakaappi. Laatikoiden sisämitat ovat 500 x 380 x 74 mm. Myös lääketarjottimet mahtuvat laatikoihin. Uutuutena M3- kaappi, mikä on mahdollista liittää MC180 -lääkekaapin päälle tai alapuolelle. M3- kaappi on varustettu yhdellä hyllytasolla. M1 M1 + MC 70 M3 + MC 180 M2 alakaapilla M2 vetolaatikostolla leveys 596 mm 596 mm 596 mm 596 mm 596 mm syvyys mm mm mm mm 425 mm korkeus 1100 mm 2000 mm 2000 mm 2000 mm 2000 mm leveys 500 mm mm mm 500 mm 500 mm syvyys 380 mm mm mm 380 mm 380 mm korkeus 1040 mm mm mm mm mm Käyttötilavuus 199 l l l l l Kokonaistilavuus 220 l l l l l Hyllyt 4 kpl kpl kpl kpl 4 kpl Ovilokerot 4 kpl kpl 4 kpl kpl 4 kpl Vetolaatikot 6 kpl (VL 6) 3 kpl (VL3) Liitäntäteho 5 W W 190 W 25 W 25 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Paino brutto 45 kg 100 kg 90 kg 90 kg 95 kg

4 Medi line -lääkejääkaapit MC 70 MC 180 MC 150/150 MC 300 Medi Line -lääkejääkaapeissa on elektroninen ohjausjärjestelmä, joka pitää lämpötilan tasaisena ja huolehtii kylmäpatterin sulatuksesta. Lämpötilaa on helppo seurata ulkopuolisesta digitaalisestalämpömittarista. Turvallisuutta lisäävät vakiovarusteena olevat, liian matalasta tai korkeasta lämpötilasta kertovat optinen ja akustinen hälytys. Hälytysrajat sekä hälytysviive ovat säädettävissä. Myös keskushälytysliitäntä valmius on vakiovarusteena. Sulatusvettä varten on pienempien lääkejääkaappien sisällä bakteerisuojattu tyhjennettävä muoviastia. Suuremmissa lääkejää- ja lääkepakastekaapeissa (520, 722 ja 720) on automaattinen sulatusvedenhaihdutus. Medi Line on suunniteltu yhteistyössä lääkevalmistajien, sairaalasuunnittelijoiden ja käyttäjien kanssa. Kaapeissa on huomioitu sairaalaolosuhteiden erikoisvaatimukset turvallisuus ja hygieenisyys. Kaappien ulkopinta on valkoista teräslevyä ja sisäseinät muovia. Lääkepakkauksille mitoitetut hyllyt ja ovilokerot ovat kulutusta kestävää muovia. Suunnittelussa on myös otettu huomioon käytännöllisyys ja monipuolisuus sekä tyylikäs ja ajaton muotoilu. MC 70 -mallia saa myös pöytä/ upotusmallisena, korkeus tällöin 720 mm. Yläpuolelle jätettävä 50 mm:n ilmankiertovara. MC 300 -kaapin yläosaa voidaan käyttää jää/viileäkaappina, alaosaa vain viileäkaappina. Hälytysjärjestelmät toimivat yläosan ohjaamina. MC 150/150 -kaapin kummallakin osastolla on oma jäähdytyskoneistonsa sekä lämpötilansäätö- ja hälytysjärjestelmänsä, jotka toimivat itsenäisesti kummassakin osastossa. MC 70 MC 180 MC 150/150 MC 300 Lämpötila ºC ºC ºC / ºC ºC / ºC leveys 595 mm 595 mm 595 mm 595 mm syvyys mm mm mm mm korkeus 720 / 900 mm 1300 mm 2000 mm 2000 mm leveys 495 mm 495 mm 495 mm 495 mm syvyys 360 mm 360 mm 360 mm 360 mm korkeus 495 mm 940 mm mm mm Käyttötilavuus 75 l 130 l l l Kokonaistilavuus 95 l 170 l l l Hyllyt 2 kpl 4 kpl kpl kpl Ovilokerot 2 kpl 4 kpl kpl kpl Liitäntäteho 150 W 190 W W 190 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Paino brutto 55 kg 70 kg 150 kg 120 kg

5 Isot medi line -lääkejääkaapit ja -lääkepakastekaapit MF 520 MC 520 MC 720 MF 720 MC 7226 D MF 722 GD MC/MF 722 COMBI MC/MC 722 COMBI Nämä kaapit on tehty isompien määrien säilyttämiseen. Turvallisuutta lisäävät monipuoliset hälytys- ja valvontajärjestelmät. Digitaalisessa lämpömittaritermostaatissa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinenhälytys sekä keskushälytys- ja tietokoneliitäntävalmius. Lämpötilan säätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. Uusinta tekniikkaa on runsaasti käytössä. Jäähdytyskoneisto ja haihdutusallas sijaitsevat kaapin katolla. Kylmäpatteri on upotettu kattoon ja näin kaappien tilavuus on kasvanut entiseen mallistoon verrattuna. Puhallinlauhdutin sekä ovikytkimestä automaattisesti toimiva puhallinhöyrystin takaavat riittävän ja täsmällisen kylmätehon. Pakastekaapeissa on varmatoiminen, nopea ja tehokas höyrystimen kuumakaasusulatus. Kestävä rakenne Kaappien ulkopinta on valkoista teräslevyä. Sisäpinta sekä hyllyt ovat ruostumatonta teräslevyä. Hyllyjen kantavuus 50 kg/ hyllytaso.takaseinän ulkopinta on kuumasinkittyä teräslevyä. Yhdistelmäkaapin MC/MF 722 ulkopinta on ruostumatonta teräslevyä. Hygieenisyys Ovilehden pyöristetty reuna toimii vetimenä koko korkeudeltaan. Kaapin ulkopinnat ovat sileät, myös takaseinä. Ulkopintojen puhdistus on helppoa ja nopeaa. Vakiomallissa on 4 kpl ulosvedettäviä, kippaamattomia rst-paneelihyllyjä. Kaikki hyllyjärjestelmän osat, myös hyllytolpat, voidaan irrottaa ilman työkaluja ja pestä helposti. Kaapin sisäkulmat ovat pyöristetyt ja lattiana on pyöreäkulmainen upotettu rst-pohja-allas. Sisäpuolen puhtaanapito on vaivatonta. Ympäristöystävällisyys Medi Line on luontoystävällinen valinta; siinä on CFC- ja HCFC-vapaa rakenne ja ylmäaineet. Medi Line on energiaystävällinen valinta. Säätöjalat Kaapeissa on pyöreät, säädettävät jalat. Säätövara mm. Ovet MC 520 MF 520 MC 720 MF 720 MC 722 GD MF 722 GD MC/MF 722 COMBI Lämpötila ºC ºC ºC ºC ºC ºC ºC ºC Ympäristölämpötila ºC ºC ºC ºC ºC ºC ºC leveys 600 mm 600 mm 850 mm 850 mm 730 mm 730 mm 730 mm syvyys 700 mm 700 mm 700 mm 700 mm 800 mm 800 mm 815 mm korkeus 2030 mm 2030 mm 2030 mm 2030 mm 2030 mm 2030 mm 2030 mm leveys 480 mm 480 mm 730 mm 730 mm 610 mm 610 mm 610 mm syvyys 560 mm 560 mm 560 mm 560 mm 660 mm 660 mm 660 mm korkeus 1430 mm 1430 mm 1430 mm 1430 mm 1430 mm 1430 mm 2 x 565 mm Tilavuus 287 l 287 l 464 l 464 l 447 l 447 l 2 x 150 l Hyllyt 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl 4 kpl Hyllykoko 400 x 530 mm 400 x 530 mm 650 x 530 mm 650 x 530 mm 530 x 650 mm 530 x 650 mm 530 x 650 mm Liitäntäteho 388 W 353 W 388 W 353 W 370 W 620 W 869 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Paino brutto 120 kg 120 kg 140 kg 140 kg 150 kg 155 kg 160 kg Kaapit ovat lukittavia. Lukko sijaitsee keskellä yläpaneelia. Ovet sulkeutuvat automaattisesti ja jäävät aukiasentoon, kun avaus kulma on yli 90. Oven kätisyys on vaihdettavissa. LISÄVARUSTEET Abloy-lukko (vakiona on Armstrong-lukko). Pyörät: Kaapit voidaan varustaa myös pyörillä, joiden halkaisija on 80 mm. Kaksi etummaista pyörää ovat lukittavia ja kaapin kokonaiskorkeus on tällöin 1990 mm. Jalkapoljin: Jalkapoljin helpottaa oven avaamista (ei GD- eikä Combi-malleihin). Valo: Automaattisesti ovikytkimestä toimiva LED-valo (vakiona lasiovimalleissa). Paineentasausventtiili: Kaappeihin saatehdasasennuksena myös yli- ja alipaine-venttiilin (ei MC/MF Combi-malleihin). Lankakorihyllyt: Lankakorihyllynkorkeus on 120 mm. Ne ovat käteviä pussimaisille ja liukkaille pakkauksille. Soveltuu sekä kylmä- ettäpakastekaappiin. Lisäanturin läpivienti

6 Lab line -laboratoriokylmäkaappi ja erikoiskylmäkaappi Elektroninen ohjaus Uusi, entistä parempi elektroninen ohjausyksikkö takaa lämpötilan tasaisuuden ± 1,5 C:n tarkkuudella, mitattuna EN määräyksen mukaisesta 125 g:n koepakkauksesta. Ohjausyksikössä on digitaalinen lämpötilan näyttö ja lämpötilan säätö painonapein. Ala- ja ylälämpötilahälytysrajat sekä hälytysviive ovat säädettävissä. Näytössä vilkkuva Hit/Lot yhdessä summerin kanssa ilmaisee lämpötilahälytyksen. Säätimessä on valmius myös ulkopuolista hälytystä varten sekä valmius tietokoneliitäntäiseen valvontaan, RS-485-sarjaportti. Materiaalit Laboratoriojääkaappien ulkopinta on valkoista teräslevyä ja sisäpinta ruostumatonta teräslevyä. Ruostumattomat tasohyllyt ovat säädettävissä 17 mm:n välein. Eristeenä on ympäristöystävällinen CFC/HCFC-vapaa polyuretaani. Sisältä kipinäsuojattu kaappi Kaksiovinen, vapaasti seisova laboratoriokaappi on laboratorion erityisvaatimukset täyttävä jääkaappi. Ovessa lukko Automaattinen sulatus Kaapeissa on automaattinen sulatus. Tarvittaessa sulatus voidaan tehdä myös manuaalisesti. Kipinäsuojausvaatimusten vuoksi sulatusvedet kerääntyvät kaapin sisällä olevaan suljettuun, tyhjennettävään astiaan. Huippuluokan hygienia LAB 75 on tehty huippuhygieniseksi sekä sisältä että ulkoa. Kaapin sisällä ei ole mitään kylmäteknisiä komponentteja puhdistusta haittaamassa. Kaikki hyllyjärjestelmän osat LAB 300 LAB 75 ovat irrotettavissa ilman työkaluja sterilointia varten. Ulkopinta on helposti puhtaana pidettävää polyesteripintaista teräslevyä. Monipuoliset hälytykset LAB 75 -erikoiskylmäkaapissa on digitaalimittari, jossa on seuraavat toiminnot: Säädettävät ylä- ja alalämpötilan hälytysrajat Säädettävä hälytysviive Optinen ja akustinen hälytys Potentiaalivapaa keskushälytysliitäntävalmius Kaapissa on automaattinen sulatus ja sen sisällä on tyhjennettävä, bakteerisuojattu tippuvesiastia. Ovessa on Abloy-lukko. LAB 300 LAB 75 leveys 595 mm 595 mm syvyys mm mm korkeus 2000 mm 730 / 900 mm leveys 495 mm 525 mm syvyys 360 mm 320 mm korkeus mm 515 mm Käyttötilavuus l 75 l Kokonaistilavuus l 95 l Hyllyt 7 kpl 2 kpl Liitäntäteho 220 W 150 W Jännite 230 V, 50 Hz 230 V, 50 Hz Paino brutto 120 kg 70 kg

7 Lab line -tutkimuskaapit ja -testikaapit Tarkka lämpötila RC- ja RF-tutkimus/testikaapeissa on sivuseinillä ja lattialla ilmankiertoritilät, jotka takaavat lämpötilan tasaisuuden ± 1 C mitattuna EN määräyksen mukaisesta 125 g:n testipakkauksesta. Kestävä rakenne Kaappien ulkopinta on valkoista teräslevyä. Sisäpinta sekä hyllyt ovat ruostumatonta teräslevyä. Hyllyjen kantavuus 50 kg/hyllytaso. Takaseinän ulkopinta on kuumasinkittyä teräslevyä. Hygieenisyys Ovilehden pyöristetty reuna toimii vetimenä koko korkeudeltaan. Kaapin ulkopinnat ovat sileät, myös takaseinä. Ulkopintojen puhdistus on helppoa ja nopeaa. Vakiomallissa on 4 kpl ulosvedettäviä, kippaamattomia rst-paneelihyllyjä. Kaikki hyllyjärjestelmän osat, myös ilmankiertoritilät, voidaan irrottaa ilman työkaluja ja pestä helposti. Kaapin sisäkulmat ovat pyöristetyt ja lattiana on pyöreäkulmainen upotettu rst-pohja-allas. Sisäpuolen puhtaanapito on vaivatonta. Hälytys ja valvonta Kaapeissa on digitaalinen lämpömittaritermostaatti, jossa on säädettävät lämpötilan ylä- ja alahälytysrajat, säädettävä hälytysviive, akustinen ja optinen hälytys sekä keskushälytys- ja tietokoneliitäntävalmius. Lämpötilansäätö tapahtuu kätevästi painonapeista. Sulatusjaksojen määrä ja pituus ovat myös muutettavissa. RC 520 RF 520 RC 720 RF 720 Lämpötila ºC ºC ºC ºC Ympäristölämpötila ºC ºC ºC ºC RC 520 / Rf 520 RC 720 / RF 720 Uusinta tekniikkaa Jäähdytyskoneisto ja haihdutusallas sijaitsevat kaapin katolla. Puhallinlauhdutin sekä ovikytkimestä automaattisesti toimiva puhallinhöyrystin takaavat riittävän kylmätehon. Kylmäpatteri on upotettu kattoon ja täten kaapin tilavuus on kasvanut entiseen mallistoon verrattuna. Pakastekaapeissa on varmatoiminen, nopea ja tehokas höyrystimen kuumakaasusulatus. Ympäristöystävällisyys leveys 600 mm 600 mm 850 mm 850 mm syvyys 700 mm 700 mm 700 mm 700 mm korkeus 2030 mm 2030 mm 2030 mm 2030 mm leveys 480 mm 480 mm 730 mm 730 mm syvyys 560 mm 560 mm 560 mm 560 mm korkeus 1310 mm 1310 mm 1310 mm 1310 mm Tilavuus 287 l 287 l 464 l 464 l Hyllyt 4 kpl 4 kpl 4 kpl 4 kpl Hyllykoko 400 x 530 mm 400 x 530 mm 650 x 530 mm 650 x 530 mm Liitäntäteho 449 W 734 W 449 W 742 W Jännite 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz 230 V, 50 Hz Paino brutto 130 kg 130 kg 150 kg 150 kg Lab Line on luontoystävällinen valinta; siinä on CFC- ja HCFC-vapaa rakenne ja kylmäaineet. Lab Line on energiaystävällinen valinta. Säätöjalat Kaapeissa on pyöreät, säädettävät jalat. Säätövara mm. Ovet Kaapit ovat lukittavia. Lukko sijaitsee keskellä yläpaneelia. Ovet sulkeutuvat automaattisesti ja jäävät auki-asentoon, kun avauskulma on yli 90. LISÄVARUSTEET Abloy-lukko (vakiona on Armstrong-lukko). Pyörät: Kaapit voidaan varustaa myös pyörillä, joiden halkaisija on 100 mm. Kaksi etummaista pyörää ovat lukittavia ja kaapin kokonaiskorkeus on tällöin 2015 mm. Jalkapoljin: Jalkapoljin helpottaa oven avaamista. Valo: Automaattisesti ovikytkimestä toimiva LED-valo. Paineentasausventtiili: Kaappeihin saa tehdasasennuksena myös yli- ja alipaineventtiilin. Lankakorihyllyt: Lankakorihyllyn korkeus on 120 mm. Ne ovat käteviä pussimaisille ja liukkaille pakkauksille. Soveltuu sekä kylmä- että pakastekaappiin (ei 520-malleihin). Lisäanturivalmius

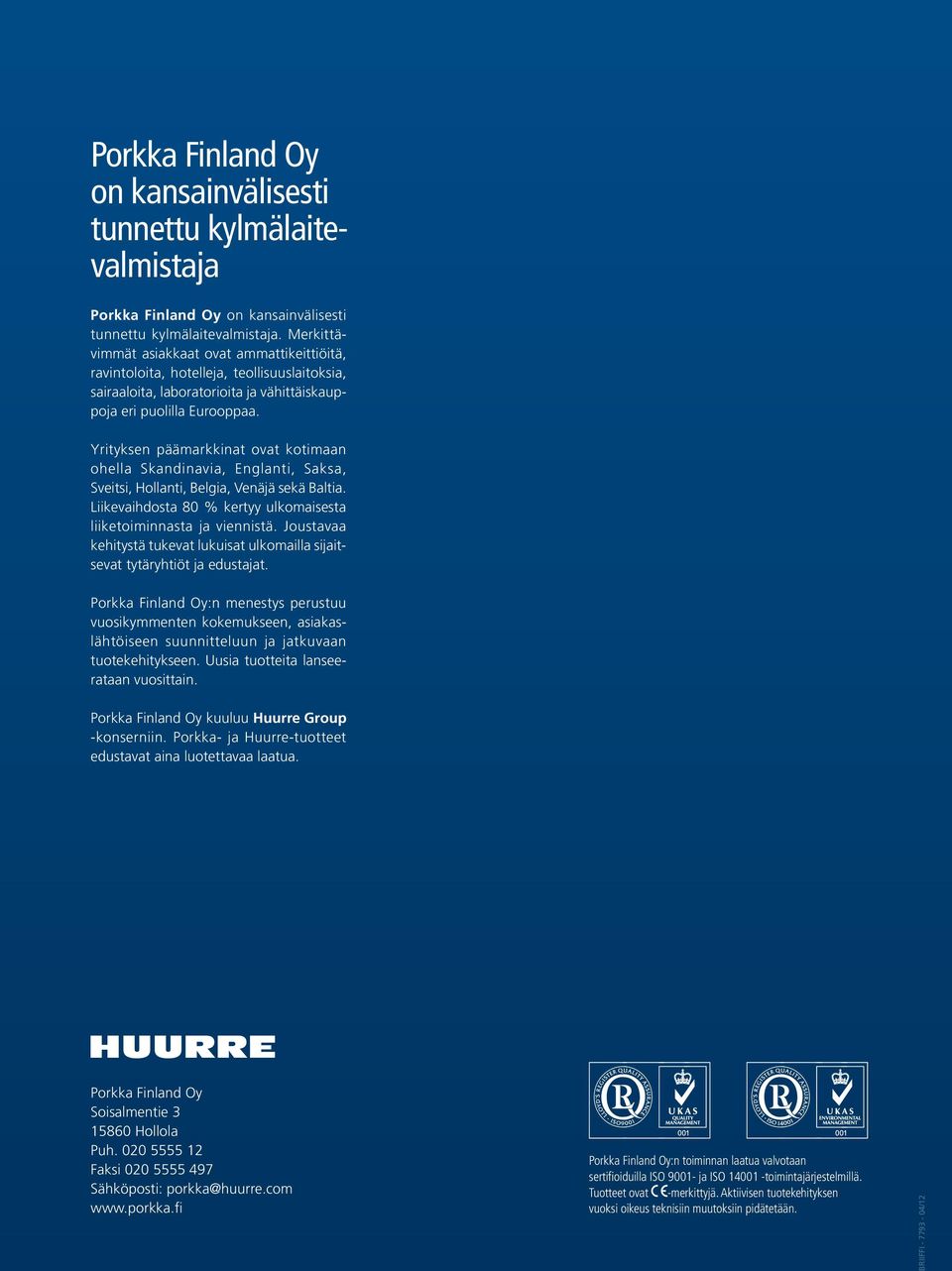

8 Porkka Finland Oy on kansainvälisesti tunnettu kylmälaitevalmistaja Porkka Finland Oy on kansainvälisesti tunnettu kylmälaitevalmistaja. Merkittävimmät asiakkaat ovat ammattikeittiöitä, ravintoloita, hotelleja, teollisuuslaitoksia, sairaaloita, laboratorioita ja vähittäiskauppoja eri puolilla Eurooppaa. Yrityksen päämarkkinat ovat kotimaan ohella Skandinavia, Englanti, Saksa, Sveitsi, Hollanti, Belgia, Venäjä sekä Baltia. Liikevaihdosta 80 % kertyy ulkomaisesta liiketoiminnasta ja viennistä. Joustavaa kehitystä tukevat lukuisat ulkomailla sijaitsevat tytäryhtiöt ja edustajat. Porkka Finland Oy:n menestys perustuu vuosikymmenten kokemukseen, asiakaslähtöiseen suunnitteluun ja jatkuvaan tuotekehitykseen. Uusia tuotteita lanseerataan vuosittain. Porkka Finland Oy kuuluu Huurre Group -konserniin. Porkka- ja Huurre-tuotteet edustavat aina luotettavaa laatua. Porkka Finland Oy Soisalmentie Hollola Puh Faksi Sähköposti: porkka@huurre.com Porkka Finland Oy:n toiminnan laatua valvotaan sertifioiduilla ISO ja ISO toimintajärjestelmillä. Tuotteet ovat -merkittyjä. Aktiivisen tuotekehityksen vuoksi oikeus teknisiin muutoksiin pidätetään. Briiffi /12
