1 PS-P Säleikköjärjestelmä 1

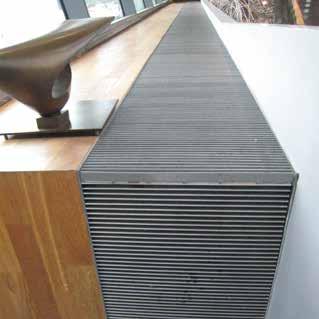

2 Julkisivusäleiköt Sisustussäleiköt Tuulettuvat julkisivut Suojaseinät Ilmavirtojen ohjaus Verhoiluun Tilanjakajaksi Talotekniikan suojaksi Putkikootut Alupro PS-P-peitesäleiköt sopivat muokattavuutensa ansiosta moniin eri tyyppisiin kohteisiin. Säletyyppi ja -jako valitaan käyttökohteen mukaan ja säleikköratkaisu toimitetaan joko osina tai valmiiksi asenettuina kokonaisuuksina. Säleikköjen tyypillisimpiä käyttökohteita ovat sekä sisä- että ulkopuolen pintarakenteet. Niitä voidaan käyttää tuulettuvissa julkisivuissa, alakattojen verhoiluissa, suojaseininä ja tilanjakajina. Vaakalippasäleiköllä voidaan toteuttaa erinomainen auringonsuojajärjestelmä. Alupron säleiköt valmistetaan aina mittatilaustyönä. Materiaaleina voidaan hyödyntää 100 prosenttisesti kierrätettävää alumiinia, messinkiä tai ruostumatonta terästä. saleikot/ps-p-saleikko/ 2 3

3 Auringonsuoja- säleiköt Jalka- ja lattia- säleiköt Valmistamme jalkasäleiköt ruostumattomasta teräksestä, haponkestävästä teräksestä tai messingistä. Säleikkö on pitkäikäinen ja kestää kovaa kulutusta. Valmistamme jalkasäleikköjä ostoskeskusten suuriin sisäänkäynteihin sekä pienempien kiinteistöjen oviaukkoihin. Olemme myös kehittäneet jalkasäleikön valuvalmiilla asennuskaukalolla. lattiat/ Tuulikaappeihin Eteisauloihin Ulko-ovien edustoille Julkisivujen rytmittäjäksi Vaakalippana tai säleikkönä Säästöä ilmastoinnin kustannuksiin Auringonsuojasäleikkömme ovat kevyitä, ikkunoiden yläpuolelle tai eteen asennettavia auringonsuojajärjestelmiä, jotka estävät liiallista kuumuutta ja häikäisevää auringon valoa sisätiloissa ilman, että näkyvyys ulos kärsii. Vaakatasoon asennettavat aurinkolippamme ovat ideaalisia rakennuksille, joissa on paljon ikkunapintaa. Auringonsuojasäleiköt tuovat suuria energiasäästöjä vähentämällä koneellisen ilmastoinnin tarvetta. auringonsuojat/ps-p-aurinkosuojasaleikko/ 4 5

4 PS-P Profiilit Materiaalit ja värit PS-P 01 PS-P 03 (25x2) PS-P 04 (25x3) (35) Materiaalina käytetään pääsääntöisesti 100 % kierrätettävää alumiinia mutta tuotteita valmistetaan myös kuparista, messingistä ja ruostumattomasta teräksestä. Värivalikoima on kattava mattapintaisesta kiiltäviin, heijastavista antigrafitteihin pintoihin tai vaikka puukuvioituun pintaan. Pinnoitteena käytetään jauhemaalia, anodisointia, hiontaa, kiillotusta tai patinointia. (40) (56) (60) (1.5x65x65) Mitat ja asennus Säleiköt valmistetaan elementteinä, joiden enimmäiskoko rajoittuu yleensä 3000 x 1400 mm:iin. Tätä suuremmat kokonaisuudet valmistetaan moduulirakenteisina. Myös osista valmistettujen kokonaisuuksien pinta on saumaton Asennus ilman kehystä. Säleikköelementti ripustetaan taustarunkoon ruuvattaviin kannakkeisiin. Rinnakkaisilla elementeillä käytetään yhteistä kannaketta PS-P 01 PS-P 03 (25x2) PS-P 04 (25x3) (35) (40) (56) (60) (65) Suositellut sälevälit PS-P 01 PS-P 03 PS-P 04 (35) PS-P05 (40) (56) PS-P05 (60) 15mm 15mm 15mm 20mm 20mm 30mm 30mm 18mm 18mm 18mm 25mm 25mm 40mm 40mm 20mm 20mm 20mm 30mm 30mm 50mm 50mm 25mm 25mm 25mm 35mm 35mm 60mm 60mm 40mm 40mm Asennus kehystettynä. Säleikköelementti voidaan kehystää L-profiililla kaikilta sivuiltaan tai vain päädyistään. Ruuvikiinnitys L-profiilista. 4. Säleikköputki 2 mm Kehyslista 3 mm 10 mm 12 mm 30 X 30 mm 30 X 40 mm 40 X 30 mm 40 X 40 mm Kaikilta sivuilta kehystetty säleikkö Päädyistä kehystetty säleikkö Kehyslistaan esiporaus 1-2 mm liikuntavaralla Revit Alupro Lataa älykäs Revit-objekti suunnittelua varten: Asennusohjeet: 6 7

5 ALUPRO OY Pakkasraitti Tuusula, Puh
