1 Evario Clinic Care Homecare Assist Moderni sairaalasänky vaativiin käyttöympäristöihin

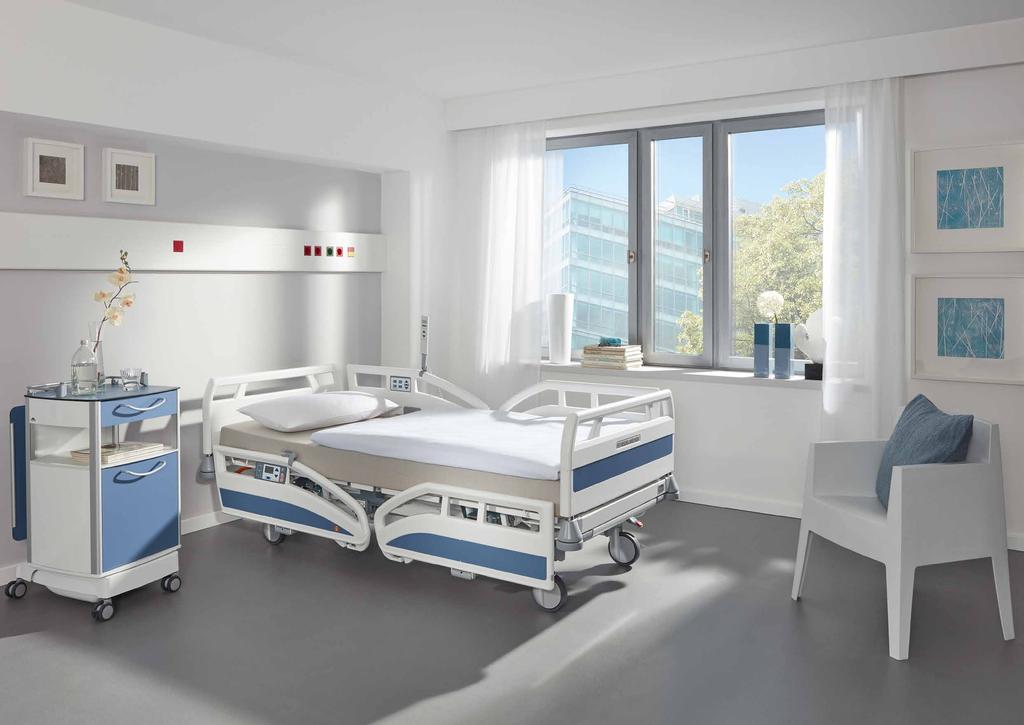

2 Evario, Baltic Sea -väri 02 03

3 Sisältö 06 Muuntuu erilaisiin käyttöympäristöihin 18 Korkea puhtaustaso 08 Tuoteominaisuudet 20 Hoitohenkilöstön työn keventäminen 10 Turvalliset sivulaidat 22 Potilasturvallisuutta ja miellyttävää lepoa 12 Helposti omaksuttavat ohjaustoiminnot 24 Kustannustietoinen hyödyntää korkeaa laatua 14 Sivulaitaan integroitu ohjauspaneeli 26 Stiegelmeyer-Group tietoja 16 Digitaaliset valvontajärjestelmät 27 Tekniset tiedot ja yksilölliset valinnat 05

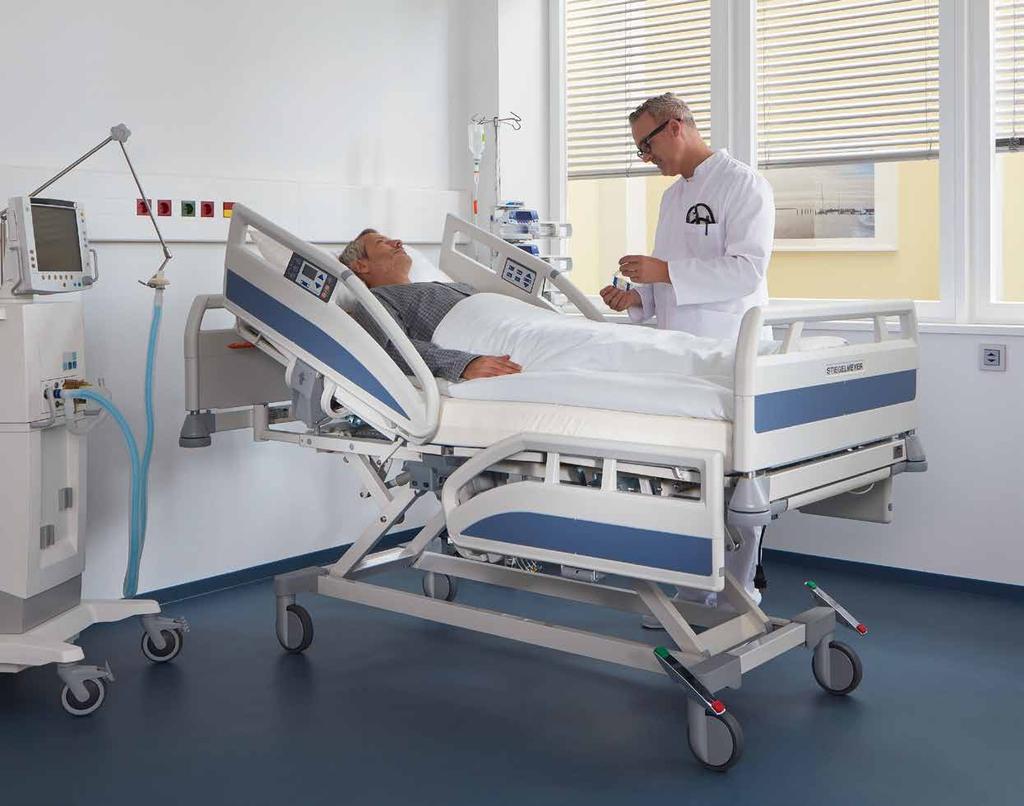

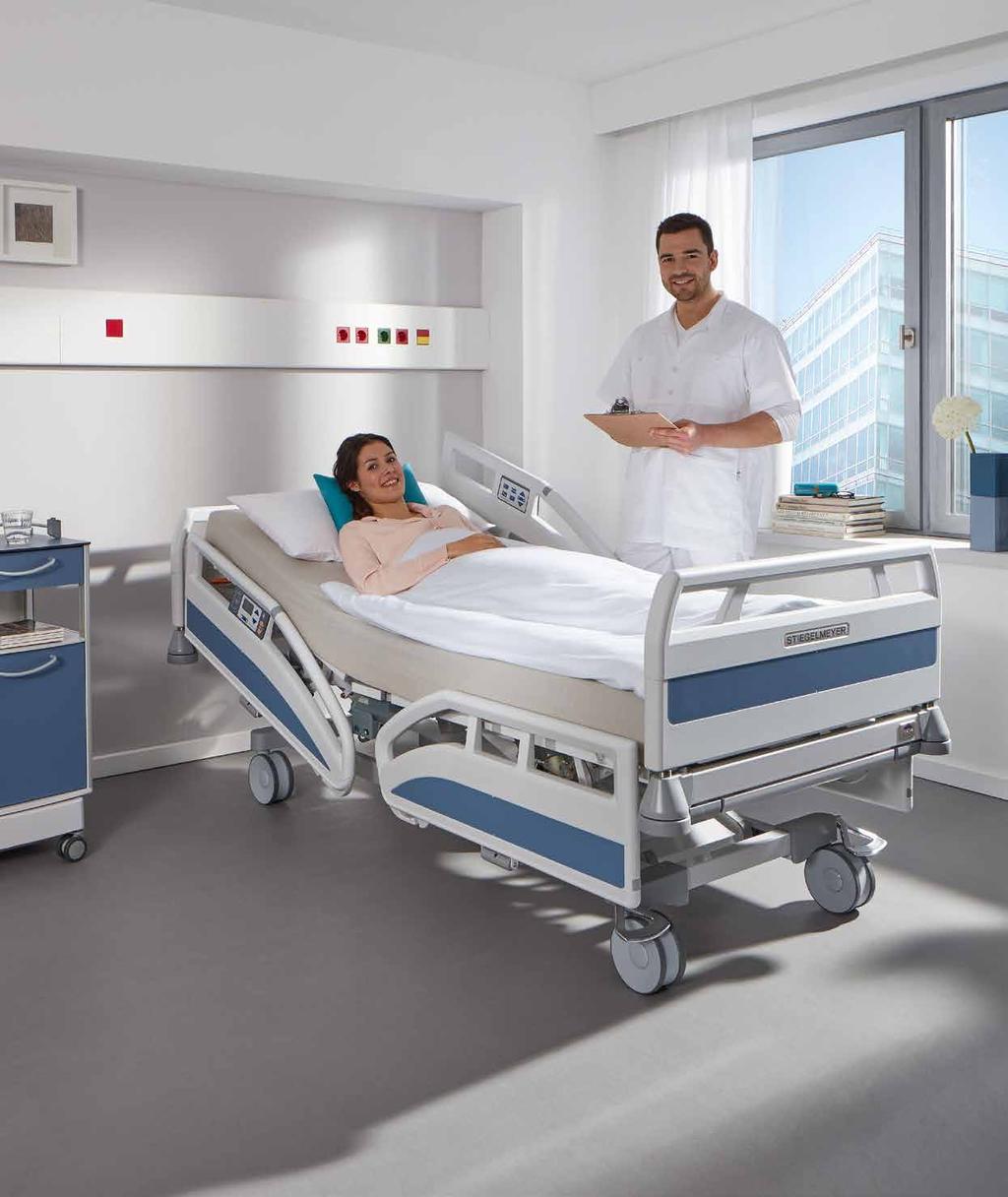

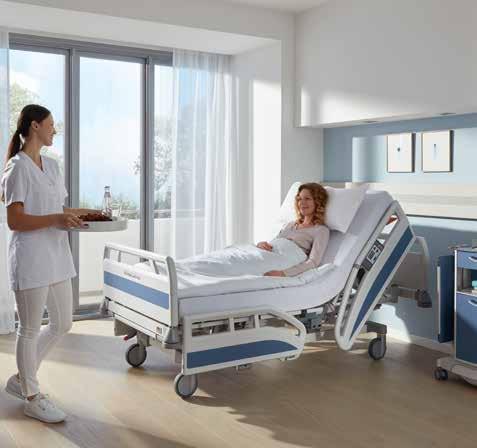

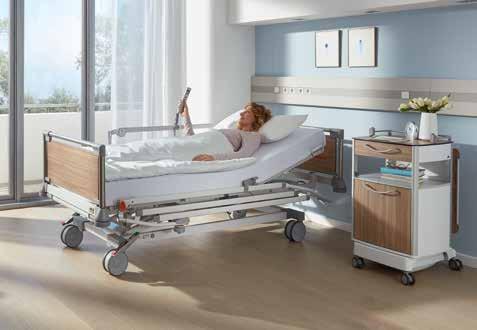

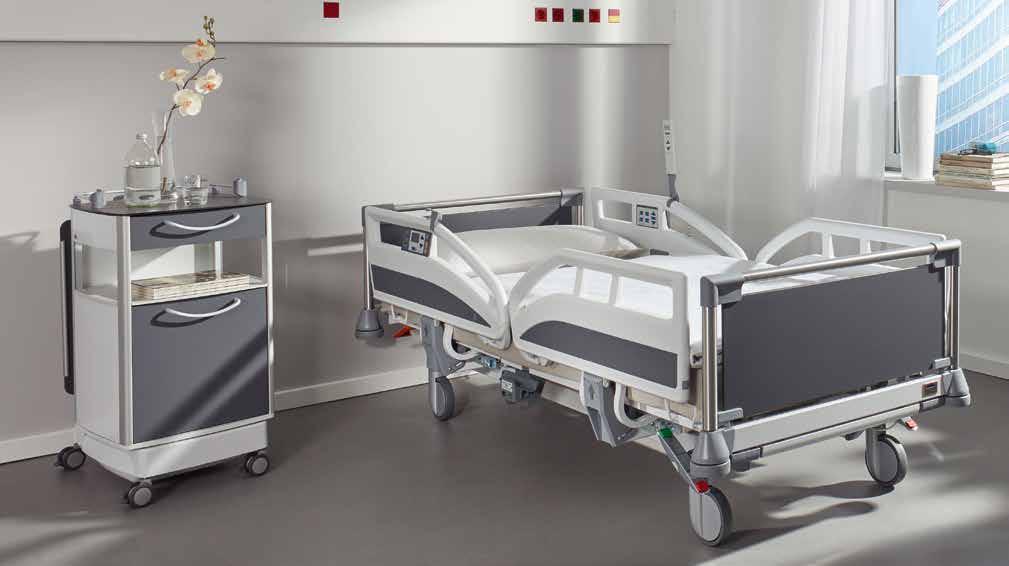

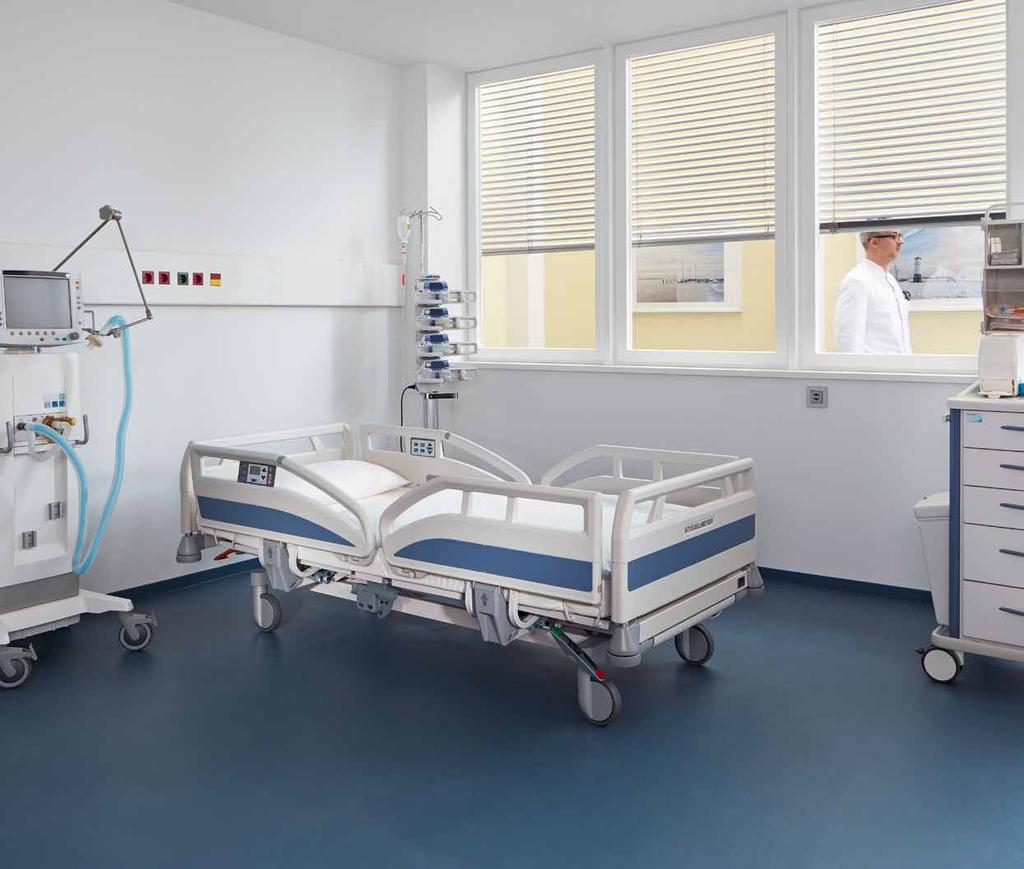

4 Evario vaativiin käyttöympäristöihin muuntuva sairaalasänky Tekniikka, design, laatu Kiinteä pääpuolen pääty Koneellinen puhdistus 5. pyörä e-help Suuri turvallinen kuormitettavuus (SWL) 260 kg Laaja korkeudensäätöalue cm Sairaalasängyille asetetaan käyttöympäristöistä riippuen paljon erilaisia toiveita ja vaatimuksia. Sänkyjen erilaiset tehtävät sairaalan eri osastoilla ovat niin moninaisia ja laajoja, että voisi ajatella tarvittavan useita erilaisia erikoissänkyjä. Valitsemalla yksi perusmalli voidaan saavuttaa kaikki käyttöpaikan vaatimukset ja vieläpä käyttäjäystävällisesti ja kustannustehokkaasti. Juuri tämän lähestymistavan pohjalta valmistetaan Stiegelmeyer Evario -sairaalasängyt. Kehittyneen järjestelmänsä ansiosta Evario-sairaalasängyt voidaan muuntaa sopimaan monille eri osastoille. Laaja valikoima erilaisia ohjausvaihtoehtoja, sivulaitajärjestelmiä, pyörätyyppejä ja päätymalleja muodostaa yksilölliset vaatimukset täyttävän, käytännöllisen ja esteettisen kokonaisuuden, ja lisäksi hyvän vastineen taloudellisesta näkökulmasta katsoen. Evario-sairaalasängyt sopivat vuodeosastoille, tehohoidon ja kuntoutuksen käyttöön edistämään pikaista toipumista. Korkeatasoiset hyvinvointia lisäävät ominaisuudet ja tyylikäs ulkoasu tekevät niistä erinomaisen valinnan vaativaan hoitoon. Väri- ja muotovaihtoehtoja yhdistelemällä saadaan yksilöllisiä sairaalasänkyjä kodikkaan tyylikkäistä modernin käytännöllisiin malleihin. Evarion vaivaton käyttö on omiaan keventämään hoitohenkilöstön työtä. Sen tasopintainen planar -muotoilu ja konepestävyys ovat merkittäviä myötävaikuttavia tekijöitä sairaalan korkean puhtaustason ylläpitämiseksi sekä taistelussa mikro-organismeja vastaan

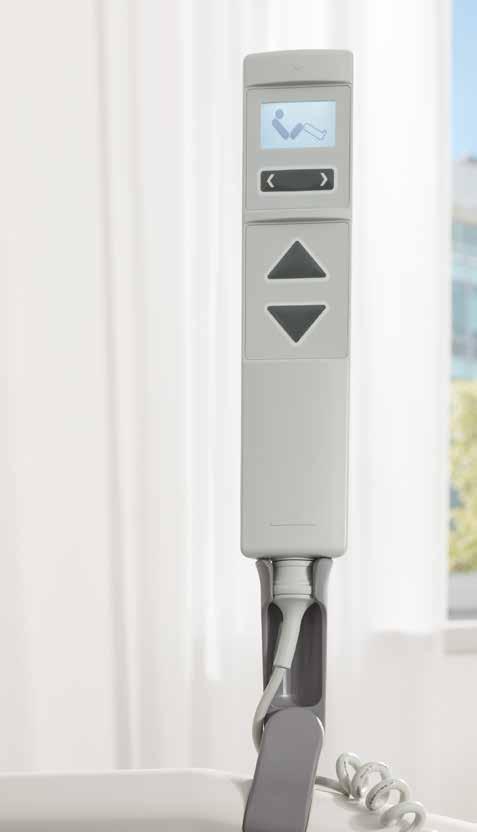

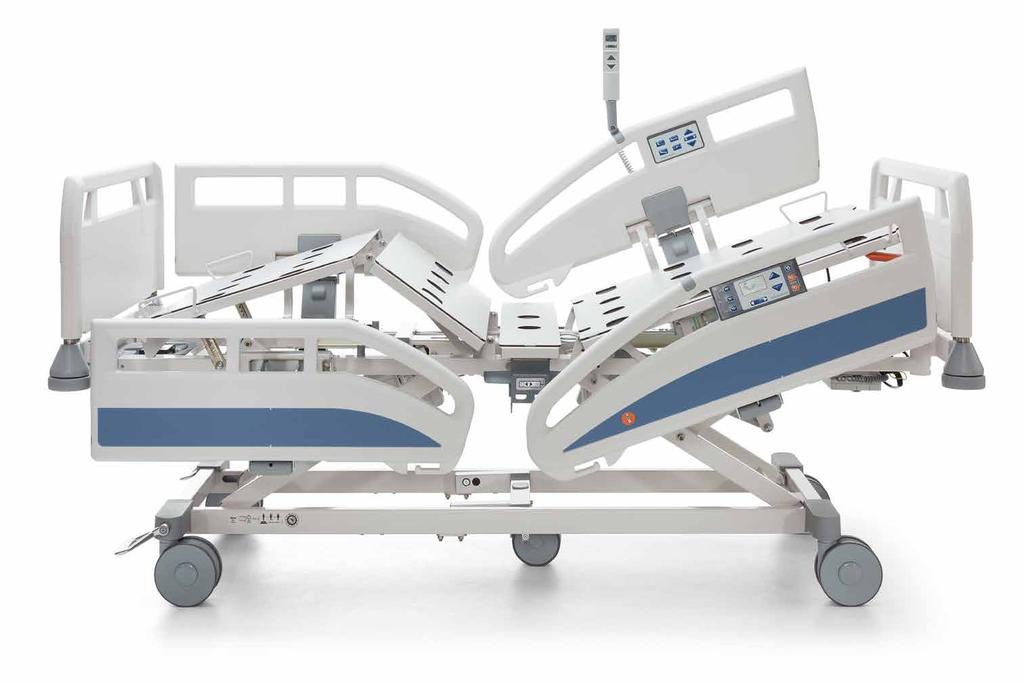

5 LCD-käsiohjain Puhdaslinjainen 3-näppäimen LCD-käsiohjain on helppokäyttöinen. Potilaita, hoitajia ja huoltoa varten on omat käyttötasonsa. Integroitu käyttöpaneeli Protega-sivulaitaan integroitu, molemmilta puolilta näppäiltävä käyttöpaneeli palvelee potilaita, hoitajia ja ylläpitoa, tarjoten lukuisia toimintoja ja jo ennakkoon ohjelmoituja säätötoimintoja. Sivulaidat ja päädyt Sivulaita- ja päätyrakenteet tarjoavat potilaalle turvallisen, vakaan tuen sängyn vieressä seistessä. Lisäksi kestävät ja vakaat rakenteet ovat apuna sängyn siirroissa. Selkäosan erikoisliukumekanismi Makuutason säätöasentojen liikkeissä miellyttävällä tavalla mukana liikkuva selkäosa ehkäisee ihon hankautumien tai painehaavojen muodostumista. Makuutasot Kaikki makuutasovaihtoehdot tarjoavat korkealaatuista hyvinvointia. Makuutason osat voidaan irrottaa erikseen pesua ja desinfiointia varten, ja ne soveltuvat myös koneelliseen puhdistukseen. Käytännöllisen pelkistetyt, selkeät päätymallit Intercontinental- ja Stelo-päätymallien pelkistetyt rakenteet ovat yksinkertaiset ja nopeat puhtaanapidon kannalta. Tilauksesta sänky voidaan toimittaa varustettuna kiinteällä päädyllä, joka pysyy samassa asennossa myös korkeutta säädettäessä. Vaurioilta suojaaminen Törmäyssuojin ja eri tavoin muotoilluin puskurirullin voidaan tehokkaasti ennakoida ja minimoida haitalliset töytäisyt niin sairaalasänkyihin kuin muihin huonekaluihin. Protega-sivulaidat Jaetun sivulaitamallin pääpuoli seuraa makuutason säätöliikkeitä, tarjoten optimaalisen suojan ja 41 cm turvakorkeuden sekä jatkuvasti saatavilla olevan nousutuen. Laaja korkeudensäätöalue Makuutason matalalla 32 cm alakorkeudella voidaan minimoida potilaan sängystä putoamisen loukkaantumisriskiä. 91 cm yläkorkeus mahdollistaa eripituisille hoitajille ergonomisen ja sopivan työskentelyasennon. 5. pyörä Käytettävissä viides pyörä avustamaan sairaalasängyn ohjausta pienissä huoneissa tai kapeilla käytävillä

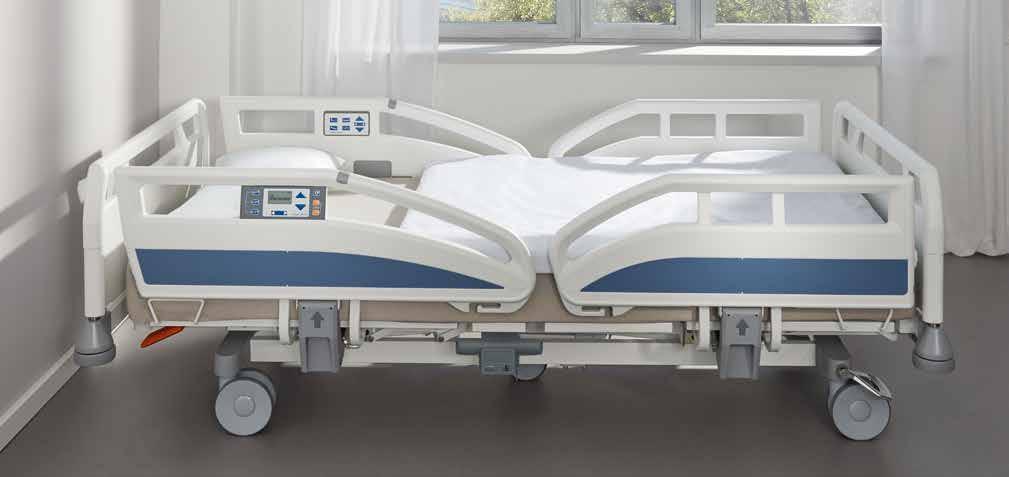

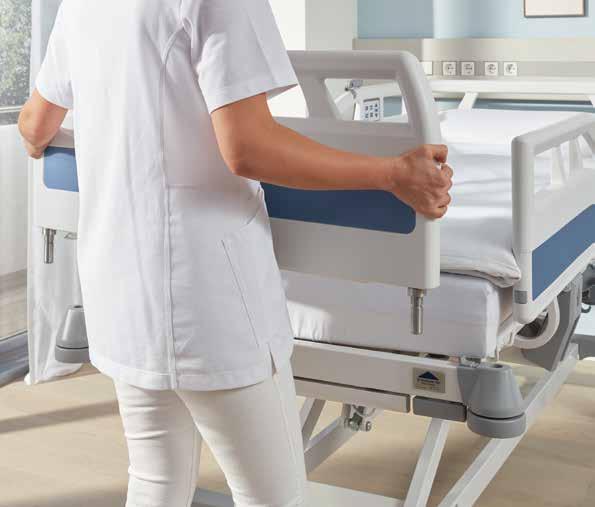

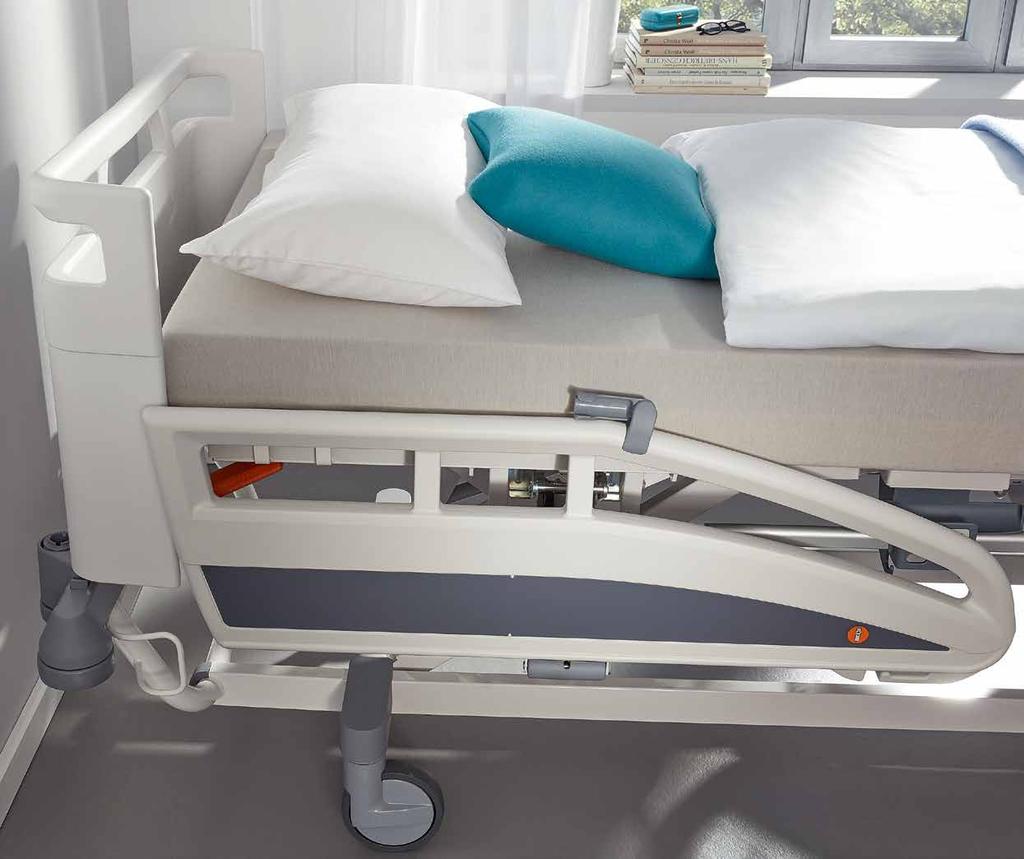

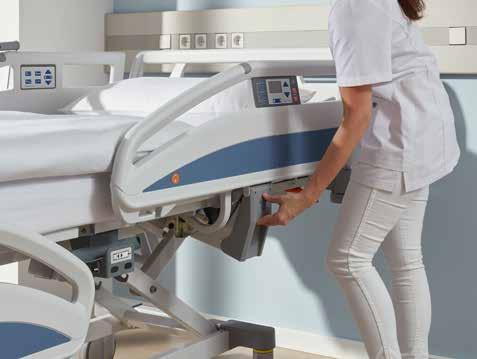

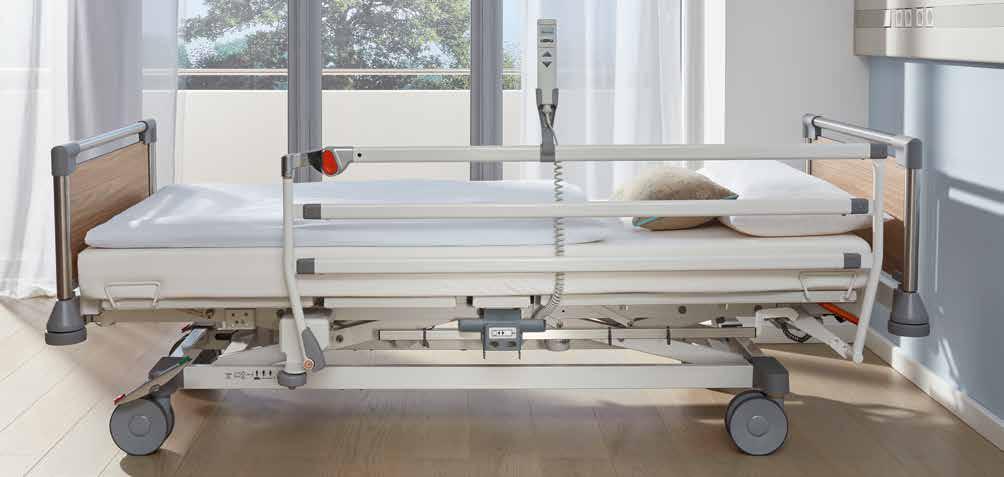

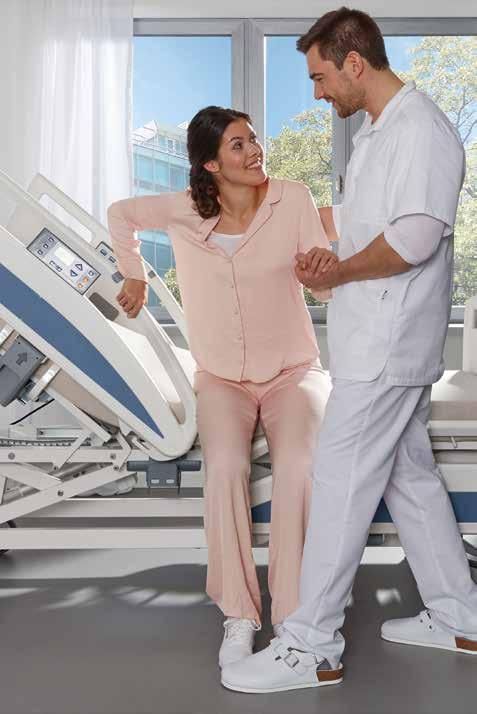

6 Helppokäyttöiset sivulaidat Uusi Protegasivulaita, vielä enemmän turvallisuutta Sairaalakalusteissa potilasturvallisuuden tärkeimpiä tekijöitä on estää potilaan putoaminen sängystä. Silti tulee sallia potilaan esteetön liikkuminen yksilön vapautta rajoittamatta. Evario-sairaalasänkyjen sivulaitajärjestelmät ovat juuri oikea valinta näiden kahden tärkeän asian yhteensovittamiseksi. Sivulaitojen 41 cm turvakorkeus sallii lisäksi erikoispatjojen turvallisen käytön. Kokoon taittuva pitkä sivulaita tarjoaa korkeatasoista turvaa (kuva 1). Vaivaton ja helppokäyttöinen sivulaita säästää tilaa, laskeutuu ala-asentoon kevyesti ja sallii potilaalle esteettömän näköalan huoneeseen. Hoitotyön kannalta sivulaita saadaan pois tieltä nopeasti yhdellä kädellä, mikä voi olla ensiarvoisen tärkeää nopeaa toimintaa vaativissa tilanteissa (kuva 2). Lähes äänettä kohotettava ja alas painettava sivulaita häiritsee potilaita mahdollisimman vähän. Kokoon taittuvaan pitkään sivulaitaan sisältyvät puskurirullat makuutason jalkopäässä, jotka suojaavat sänkyä ja muita kalusteita törmäysten varalta (kuva 3). Uudentyyppinen Protega-sivulaita on Stiegelmeyerin ratkaisu tarjota erittäin potilasturvallinen ja helppokäyttöinen laitavaihtoehto. Hyvin muotoillun, kestävästä erikoismuovista valmistetun jaetun sivulaidan voi kohottaa ylös vaikkapa vain makuutason selkäosan pituudelta. Lisäksi sivulaita tarjoaa helposti saatavilla olevan nousutuen ja sallii potilaan esteettömän liikkumisen. Tarvittaessa Protegan elementit voi kohottaa ylös pitkiksi sivulaidoiksi suojaamaan potilasta koko sängyn mitalta (kuva 4). Protegan voi laskea yhdellä kädenliikkeellä ala-asentoon pehmeän kevyesti, ja se vie vain vähän tilaan vuoteen sivulla (kuva 5). Sivulaitojen muotoilu tarjoaa erinomaista työergonomiaa ja niitä on miellyttävä käsitellä. Sivulaitojen elementit myötäilevät selkänojan säätöjä, tarjoten ihanteellista turvaa myös istuma-asennossa (kuva 6). Sivulaitojen tasopintainen planar -muotoilu edistää potilas- ja käyttöturvallisuutta, minkä lisäksi eheät, sileät pinnat ovat nopeat puhdistaa perusteellisesti. Vakaat sivulaidat tarjoavat turvallisen tuen potilaan hakeutuessa ensi kertoja seisomaan tai kävelemään

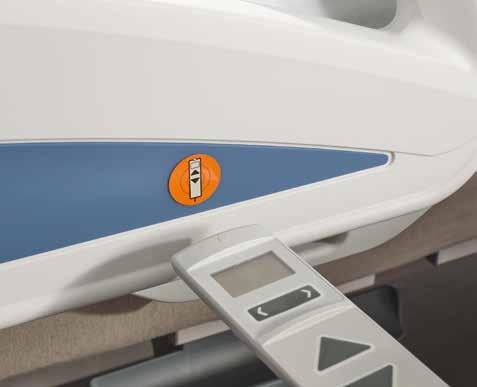

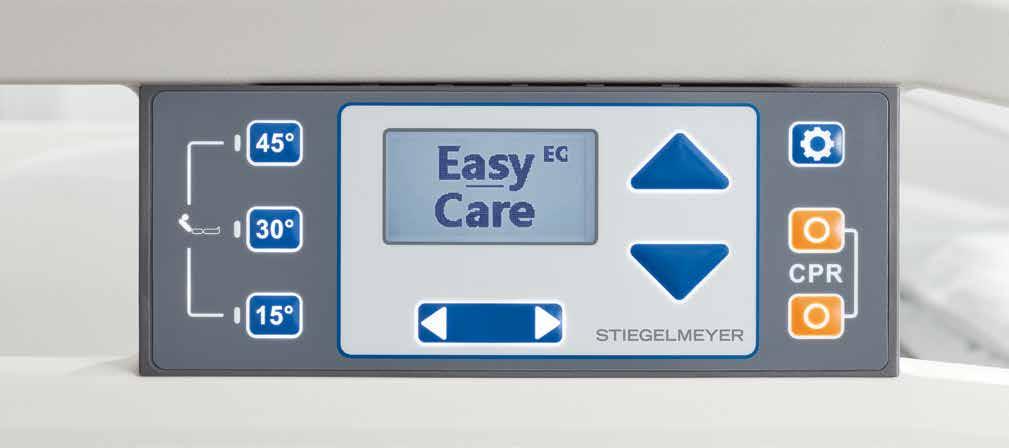

7 Ohjaustoimintoja erilaisiin käyttötarpeisiin Erinomainen joustavuus hoitohenkilöstölle EasyCare-toiminnon avulla Helppokäyttöinen LCD Evario-sairaalasänkyihin on tarjolla 2 erilaista ohjainta: LCD-käsiohjain (kuva 1 ja 2) ja ohjauspaneeli, joka on integroitu Protega-sivulaitaan (kuvat 3 ja 4). Molempien laitteiden käyttö on helppo omaksua, ja siirtyminen laitteesta toiseen onnistuu vaivatta, mikä myös on omiaan monipuolistamaan käytön mahdollisuuksia sairaaloiden eri osastoilla. Käsiohjaimessa ja ohjauspaneelissa on omat näppäintoiminnot hoitohenkilökuntaa ja huoltoa varten. Laaja näyttö ja selkeät kuvakkeet sekä nuolinäppäimet tekevät laitteesta helpon käyttää myös yhdellä kädellä. Laitteet ovat vahvarakenteisia ja helpot pitää puhtaina. Hoitohenkilöstö voi valinnaisesti lukita pois ja muuttaa ohjauslaitteiden toimintoja petaustasoon sijoitetulla hoitajapaneelilla, jossa on myös selkäosan hätäasetuksien toiminnot. Saatavana lisäksi vaihtoehtoinen ohjausyksikkö, kaikkien sähkötoimisten säätöjen hallintaan. Tyylikkään virtaviivainen LCD-käsiohjain on varustettu jatkuvalla himmeällä taustavalaistuksella, ja siinä on vain 3 näppäintä (kuva 5). Potilaiden on helppo omaksua makuutason erilaisten säätömahdollisuuksien käyttö. Käytöstä pois lukitut toiminnot eivät näy potilaalle. Myös fyysisesti heikot potilaat kykenevät käyttämään käsiohjainta. Korkeussäätöjen osalta Evarion makuutaso pysähtyy automaattisesti 40 cm korkeuteen, joka on potilaalle kätevä korkeus päästä sänkyyn tai siitä pois. LCD-käsiohjaimessa on 3 eri käyttötasoa: potilaille, hoitajille ja teknisen huollon käyttöön. Näin ollen hoitohenkilöstöön kuuluvat henkilöt voivat lukita tietyt säätömahdollisuudet potilaalta, mutta käyttää itse sängyn kaikkia toimintoja Easy-Care-toiminnon avulla. Huollon käyttötaso tuottaa tilaajalle valittujen asetusten mukaisesti mm. virheanalyysit. Käsiohjaimen käyttäjätason vaihto ja aktivointi tehdään kätevästi magneettilukolla (kuva 6). Kun käsiohjainta ei tarvita, se voidaan ripustaa pidikkeeseen, suojaan sängyn sivulle (kuva 7)

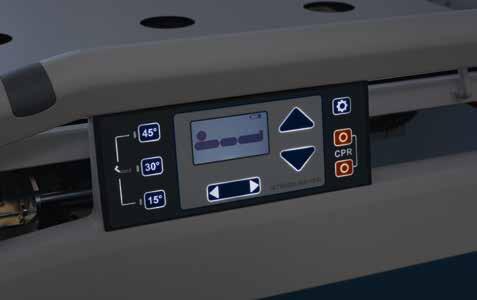

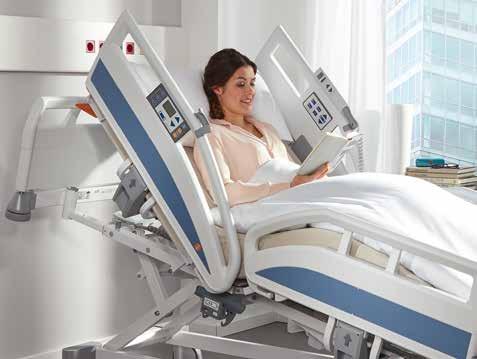

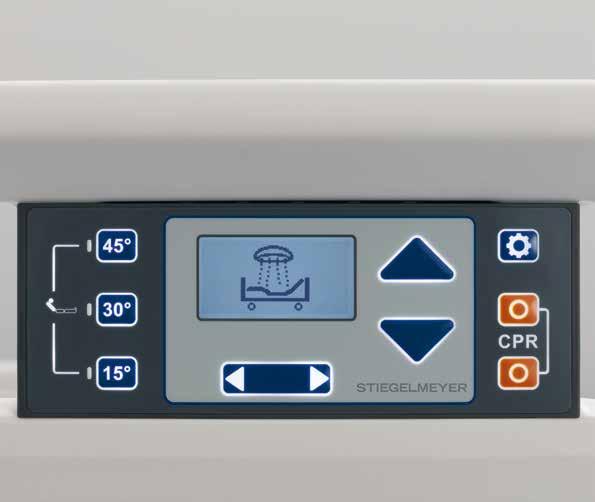

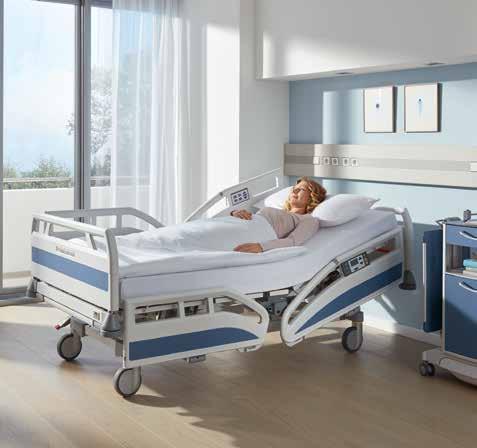

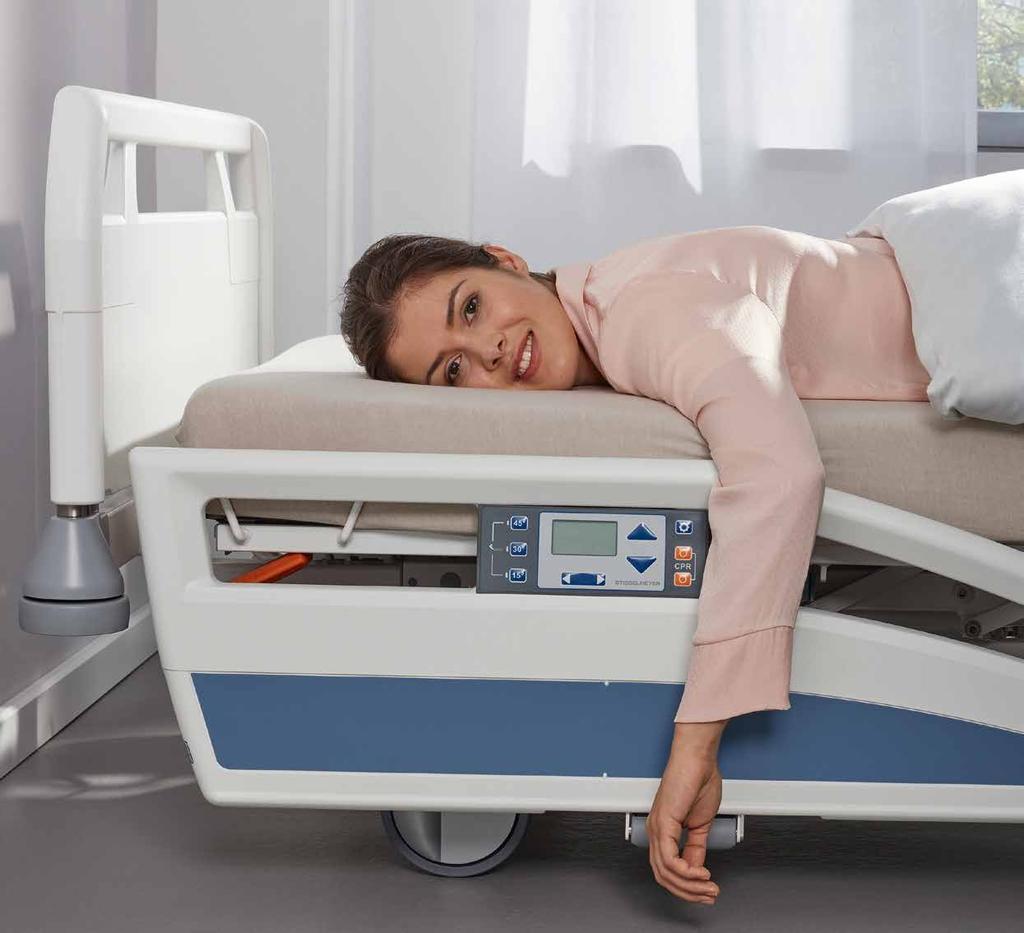

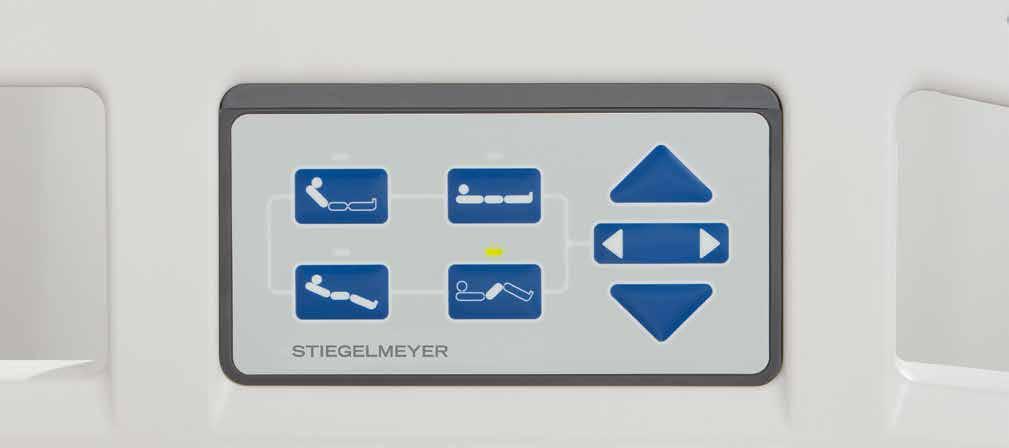

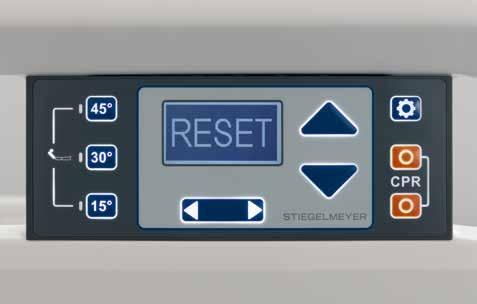

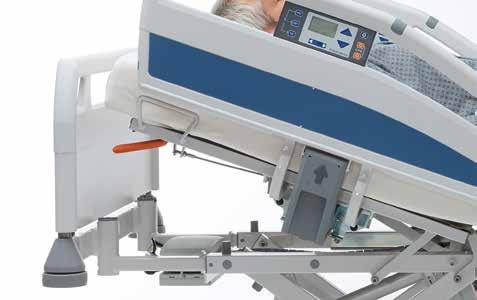

8 Integroitu käyttöpaneeli sivulaidassa Evario-sairaalasängyn säätötoimintoja voidaan käyttää ohjauspaneelein, jotka on integroitu uudentyyppisiin Protega-sivulaitoihin. Tyylikkään ohuet ohjauspaneelit sijaitsevat sivulaitojen molemmin puolin. Sivulaitojen sisäpuolella on potilaan käyttöön selkein symbolein varustettu näyttötaulu (kuva 1), ja ulkopuolella ohjauspaneeli hoitajien ja huollon käyttöön (kuva 2). Potilaalla on valittavana 4 säätövaihtoehtoa: makuutason korkeudensäätö, selkä- ja jalkaosan säädöt ja kohottautuminen miellyttävään istuma-asentoon makuulta. Kaikkien näiden toipumista edistävien säätöjen avulla potilas voi helpommin ruokailla, lukea tai nousta ylös sängystä. Ohjauspaneeli sivulaidan ulkopuolella on varustettu laajalla, selkeällä näytöllä, ja kuten LCD-käsiohjaimesta, voidaan myös tästä valita käyttötasot hoitajille ja huollolle. Normaalitoimintojen lisäksi ohjauspaneelista voidaan lukita pois käytöstä esim. Trendelenburg-toiminnot. Lisäksi hoitaja saa sängyn nopeasti CPR-asentoon näppäintä painamalla. LCD-käsiohjaimen tavoin myös EasyCare-toimintoa käytettäessä hoitohenkilökunnalla on kaikki säätömahdollisuudet käytettävissään, myös potilaalta lukitut toiminnot. Hoitajien työn keventämiseksi selkänoja voidaan etukäteen ohjelmoida eri kulmiin kätevästi potilaan vierellä seisten. Selkäosan kohottaminen 15 :n kulmaantarjoaa miellyttävän lepoasennon (kuva 3). Selkänojan 30 :n kulma lievittää painetta keuhkoissa ja helpottaa hengittämistä (kuva 4), ja 45 :n kulma tekee aterioinnista miellyttävämmän sekä tarjoaa mahdollisuuden kommunikoida kasvotusten (kuva 5). Näytön nuolitoiminnoilla saadaan potilas kohotetuksi nopeasti ns. cardiac-asentoon (kuva 6)

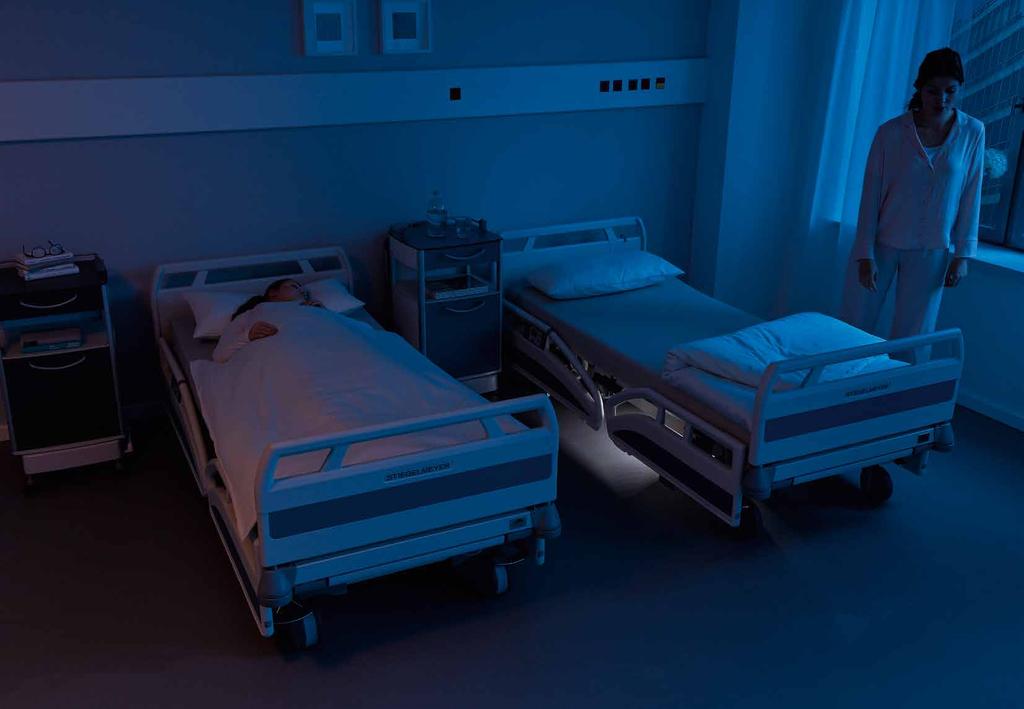

9 Älyverkkoon liitetty sairaalasänky Digitaaliset valvontajärjestelmät e-help Stiegelmeyer kehittää digitaalisia valvontajärjestelmiä e-help -kokonaisuuden alla. Sairaalasänkyjen valvontasensorit ohjataan tuottamaan hoitajien käyttöön tietoa potilaan tilanteesta. Näin suojataan potilaita entistä paremmin ja helpotetaan henkilökunnan työtä. Out-of-Bed järjestelmässä sensori makuutason selkäosassa havainnoi esimerkiksi kaatumisalttiin potilaan poistumisen sängystä ja ilmoittaa siitä hoitajille sisäisen järjestelmän avulla, valitun aikarajan puitteissa. Myös, jos potilas ei palaa takaisin sänkyyn tietyn aikarajan puitteissa, välittyy siitäkin tieto hoitajille. Aikarajaksi voidaan valita 15 sekuntia, 30 sekuntia, 2 minuuttia tai 15 minuuttia. Out-of-bed järjestelmän voi liittää myös valaistukseen vuoteen alla: valo syttyy sängystä poistuttaessa ja auttaa liikkumaan pimeässä turvallisemmin (suurempi kuva). Evario voidaan varustaa pyörien lukituksen äänimerkillä, joka ilmoittaa, jos pyörät ovat lukitsematta virtapistokkeen ollessa pistorasiassa. Näin voidaan ehkäistä mahdollisia potilasvahinkoja, jos pyörät ovat jääneet lukitsematta potilaan noustessa sängystä. Muistuttamalla lukituksesta voidaan välttää sängyn törmäykset pistorasiaan tai muihin rakenteisiin ja kalusteisiin (kuva oikealla)

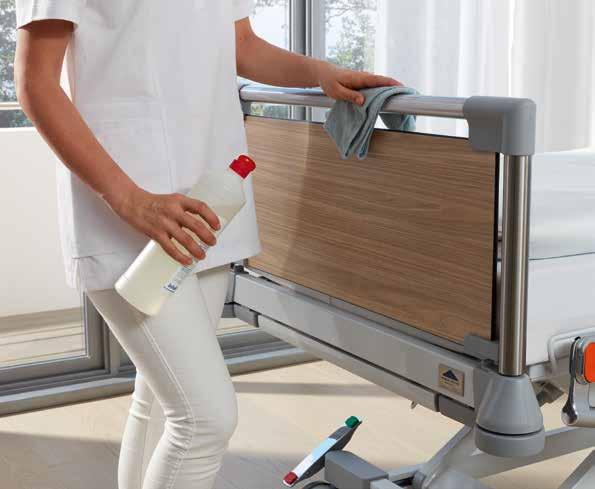

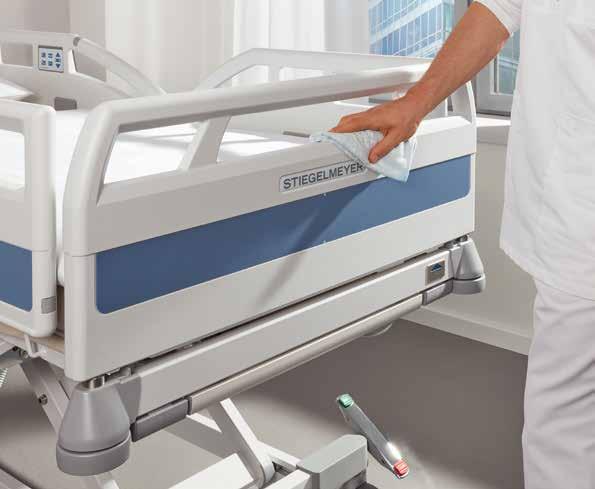

10 Suunniteltu automatisoituun, koneelliseen puhdistukseen Turvallisen puhtaustason sairaalasängyt Koneellinen puhdistus Sairaaloiden kasvava haaste ovat lääkkeille vastustuskykyiset bakteerit ja virukset. Suuri potilasvaihtuvuus ja lyhentyneet oloajat osastoilla tekevät ongelmasta aiempaa haasteellisemman. Sairaalasängyn turvallinen, luotettava puhtaustaso on keskeinen tekijä taistelussa tartuntariskejä vastaan. Evario-sairaalasängyt on suunniteltu läpikotaista puhdistusta ja desinfiointia silmällä pitäen sekä käsin että valinnaisesti koneellisin puhdistusmenetelmin. Koneellisesti puhdistettavien sairaalasänkyjen suunnittelu- ja valmistuskokemus Stiegelmeyerilla kattaa viimeiset 40 vuotta. Osaaminen on nähtävissä Evarion ulkoasussa, joka koostuu laajoista, sileistä, vaivattomasti puhtaana pidettävistä pinnoista. Intercontinental-pääty (kuva 1) ja Stelo-pääty (kuva 2) täydentävät ja viimeistelevät osaltaan sängyn korkean puhtaustason. Helposti pestäväksi irrotettavat rakenteet sekä kaarevat muodot helpottavat sängyn puhdistusta käsin, keventäen jokapäiväisiä työtehtäviä (kuva 3), mikä säästää myös sairaalan aikaa ja rahaa. Jopa manuaaliseen puhdistukseen tarkoitettu vakiomalli varustetaan suojausluokituksella IPX6, joka takaa parhaat mahdolliset edellytykset puhdistukseen. Konepesuun tarkoitettua mallia varten Stiegelmeyer on määrittänyt korkeamman suojausluokituksen IPX6w (washable) erityisen hyvällä kosteussuojauksella. Käyttäjille tämä merkitsee vahvaa asetta taistelussa luotettavan puhtauden puolesta. Sopiva pesuasento on ohjelmoitu valmiiksi käsiohjaimeen ja ohjauspaneeliin (kuva 4). Evario sopii pesukoneisiin myös muovisella Protega-sivulaidalla varustettuna siten se tarjoaa merkittävän edun muihin vastaaviin malleihin verrattuna (kuva 5)

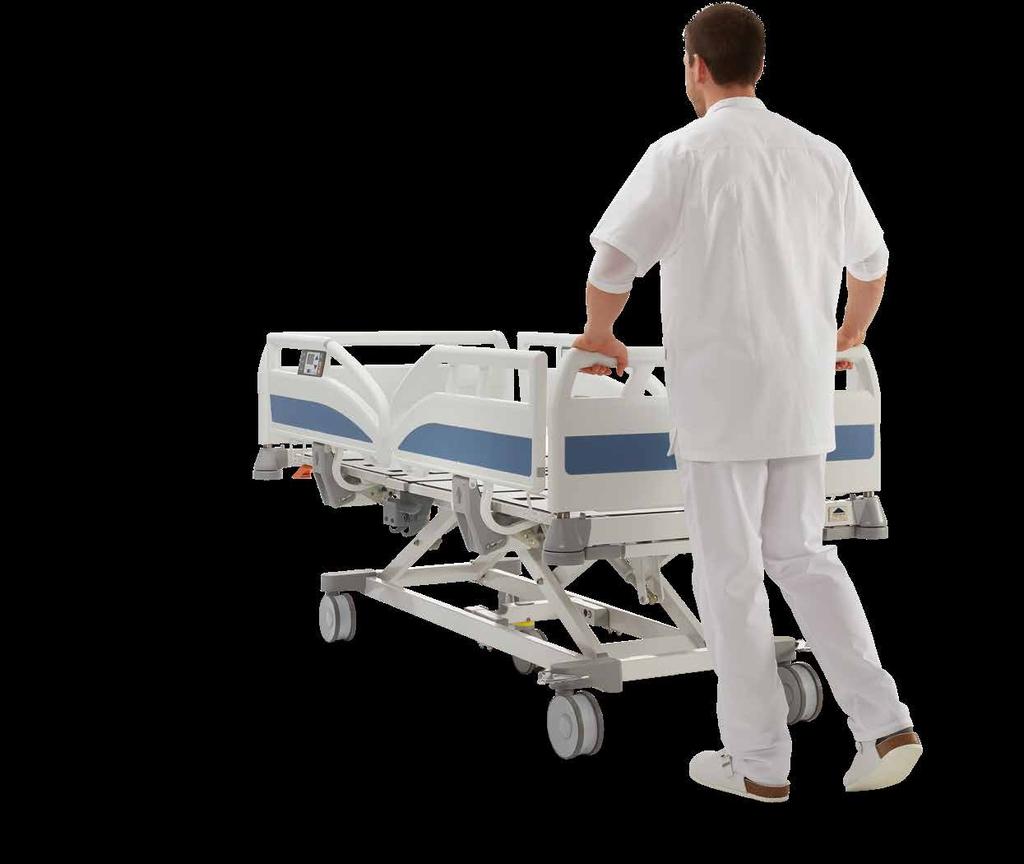

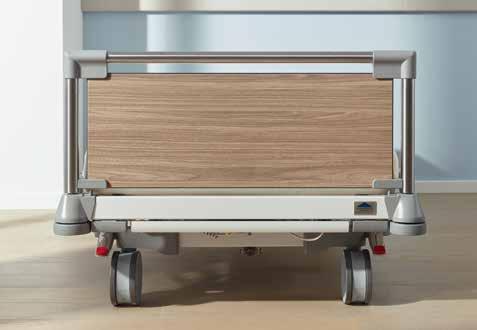

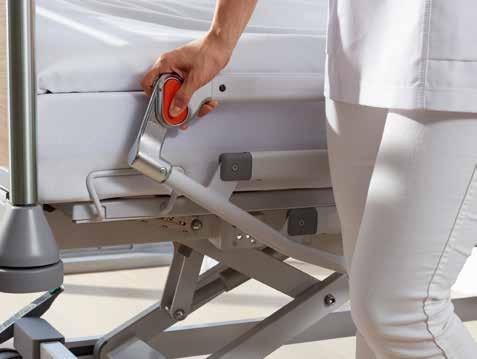

11 Useita etuja hoitajille Lukuisia hoitotyötä keventäviä ominaisuuksia Selkää säästävät työskentelyasennot, jopa 91 cm yläkorkeudella Sängyn kuljetukset ja siirtämiset hoituvat vaivattoman kevyesti Ohjaimiin voidaan asettaa tarvittavia asentohoitoja ennakkoon 5. Sairaalan henkilökunta kohtaa hoitotyön rutiineissa vaativia, eri tavoin kuormittavia tilanteita. Evarion helppokäyttöisyys voi kannustaa, tuoda toivoa ja keventää ilmapiiriä. Merkittävä työtä keventävä tekijä on laaja korkeudensäätöalue cm, sallien myös pitempien hoitajien työskentelyn lantion korkeudella, selkää säästäen (kuva1). Tilauksesta sänky voidaan toimittaa varustettuna kiinteällä päädyllä, joka pysyy samassa asennossa myös korkeutta säädettäessä. Näin vältetään töytäisyt muihin huonekaluihin. Sänkyyn integroitu 28 cm pidennysosa on erityisen helppo vetää ulos ja ottaa käyttöön selkää rasittamatta (kuva 3). Sängyn siirtäminen huoneissa tai käytävillä voi olla haastavaa. Näissä tilanteissa valinnainen viides pyörä on etu, jonka avulla sänkyä voidaan hallita tarkasti ja näin ehkäistä sängyn ja kalusteiden törmäyksiä (kuva 2). Päätyjen työntökaarista saa hyvän otteen ja sängyt siirtyvät vaivatta. Päätyjen lukitustoiminto estää päätyjen tahattomat irtoamiset. Evarion tarkkaan harkitut yksityiskohdat muodostavat yhtenäisen kokonaisuuden. Käsikäyttöisenä CPR-positio säädetään selkäosan hätävivusta (kuva 4). Himmeästi taustavalaistut ohjausyksiköt ovat myös turvatoimenpide (kuva 5). Sänkyyn ennakkoon ohjelmoidut makuutason asentohoitosäädöt nopeuttavat hoitajien päivittäistä työskentelyä, ja aikaa voi säästyä vuorovaikutukseen potilaiden kanssa

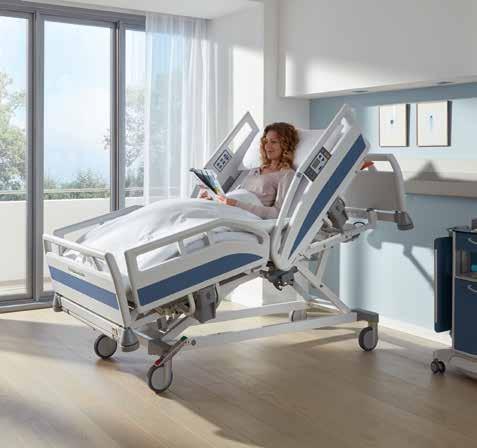

12 Useita etuja potilaille 1. Laajalla mitoituksella helposti tilaa pitkille potilaille Runsaammin tilaa vuoteenpidennyksen ja leveämmän makuutason avulla Turvallista toipumista ja esteetöntä liikkumista, makuutason alin korkeus vain 32 cm Helppokäyttöinen LCD-käsiohjain tai ohjauspaneeli makuutason optimaalisiin säätöihin Potilasturvallisuutta ja pikaista toipumista Viime vuosien aikana on potilaista tullut aiempaa pitempiä ja painavampia. Tätä muutosta on jo ennakoitu Evario-sairaalasänkyjen suunnittelussa. Makuutason pituus voi olla 210 cm, ja sitä voidaan pidentää aina 228 cm asti. Makuutasoa on tarjolla myös 100 cm levyisenä ja 200 cm pitkänä (kuva 2). Myös tähän on tarjolla sängynpidennysosa. Suurin sallittu turvallinen kuormitus (SWL) on 260 kg, joten se soveltuu painavimmillekin potilaille, yksilöllisten Jaetun Protega-sivulaidan avulla voidaan edistää potilaiden liikkumista. Laitarakenne avustaa potilaan lähtemistä vuoteesta, tarvittaessa kuitenkin jatkuvasti sivulaidasta kiinni pitäen (kuva 4). Potilas ei tunne oloaan eristetyksi, sillä Protegan V-mallinen aukotus, samoin kuin kokoon taittuvan pitkän sivulailisävarusteiden painosta riippuen. Evario tarjoaa runsaasti tilaa ja mukavuutta kaikissa tilanteissa tästä esimerkkinä selkäosan erikoisliukumekanismi, joka estää potilaan epämiellyttävän liukumisen makuutason asentosäätöjen yhteydessä. Makuutason matalalla 32 cm alakorkeudella voidaan minimoida putoamisvaurioita (kuva 1). Potilaat voivat säätää makuutason asentoja tilanteen ja tarpeen mukaiseksi LCD-käsiohjaimella tai kiinteästi sivulaitaan integroidulla ohjauspaneelilla. dan kaidevälit tarjoavat esteettömän näkymän huoneeseen tai ulos ikkunasta (kuva 3). Evarion lukuisat modernit ominaisuudet ja tyylikäs ulkoasu saavat olon tuntumaan kotoisalta. Potilas voi kerätä voimia luottavaisin mielin ja edistyä joutuisammin toipumisessaan

13 Useita etuja sairaaloille Asetukset ja vaatimukset täyttävä sairaalasänky Valikoidut, korkealuokkaiset materiaalit takaavat pitkän elinkaaren Helppo huoltaa Varaosia tarjolla 15 vuoden ajan ostohetkestä Luotettavan korkea puhtaustaso Kustannustehokkaita etuja ja korkeaa laatua Evario on kannattava investointi ja säästää kustannuksia pitkällä aikavälillä, tarjoten erinomaisen, taloudellisen vastineen. Tuotteen laajan elinkaaren varmistamiseksi kaikki komponentit testataan perusteellisesti, useimmiten vaadittuja arvoja huomattavasti tiukemmilla arvoilla. Kehittynyt teollinen muotoilu on tehokas keino suojata tuotetta mahdollisilta vaurioilta. Ohjauspaneeli on integroitu sivulaidan rakenteisiin kestävällä, turvallisella tavalla. Tarpeen tullen sen voi irrottaa sivulaitaa purkamatta. Sivulaitaan integroitua kestävää ohjauspaneelia ei voi helposti vaurioittaa tai kiskoa irti. Jos korjaus tulee tarpeelliseksi, voidaan ohjauspaneeli yksinkertaisesti irrottaa sivulaitaa purkamatta. Monipuolinen puskurirulla ja törmäyssuojavalikoima auttavat suojaamaan sänkyjä ja seiniä vaurioilta (kuva 2). Stiegelmeyer takaa varaosien saatavuuden jopa 15 vuoden kuluttua ostoajankohdasta. Evario-sairaalasängyt edustavat luotettavaa laatua: Made in Germany. Myös Evarion huoltaminen on tehty vaivattomaksi. Hallitulla, loppuun asti harkitulla johtojen reitityksellä voidaan estää ongelmat jo ennakolta. LCD-käsiohjaimen ja ohjauspaneelin huollon käyttötaso tuottaa tarpeellista tietoa ja virheanalyysiä tai nollaa ohjelmoituja toimintoja (kuva 3). Sängyn ohjausyksikkö sijaitsee selkäosan takaosassa, helposti huollon ulottuvilla. Ohjausyksikköä voidaan käyttää joko lyijyakulla tai pitkäikäisellä litiumioniakulla. Pitkäkestoisen ja tehokkaan litiumioniakun vaihtoväli on vastaaviin tavallisiin akkuihin verrattuna todella pitkä. Akku on sijoitettu siten, että huoltaja ulottuu siihen helposti. Valinnaisena saatava kiinteä pääty ei liiku korkeudensäädön aikana, joten töytäisyt muihin kalusteisiin vältetään (kuva 4). Kaikkia pääty- ja sivulaitamalleja voidaan vapaasti käyttää keskenään rajoituksitta. Klassisen Stelo-päätymallin kanssa voidaan valita uusi Protega-sivulaitamalli (kuva 1). Näin eri osastojen huoneisiin saadaan lisää kaivattua laatua ja yksilöllistä estetiikkaa. Evarion modulaarinen järjestelmä täyttää erityisvaatimukset, mahtuu helposti talousarvioon ja tuo valoa sairaaloiden jokapäiväisen elämään

14 Mitat ja säätöalueet Sängyn mitat Evario: ulkomitat 99,7 x 219 cm / suositeltava patjakoko 87 x 200 cm Evario 210 cm: ulkomitat 99,7 x 227 cm / suositeltava patjakoko 87 x 210 cm Evario 100 cm: ulkomitat 109,7 x 219 cm / suositeltava patjakoko 97 x 200 cm Makuutason korkeudet Korkeudensäätöalue n cm Korkeudensäätöalue Ø 150 mm Linea-pyörin n cm Korkeudensäätöalue alarunkoon kiinnitetyllä päädyllä n cm Säätöalueet Stiegelmeyer-ryhmä Stiegelmeyer-ryhmä on tunnettu ensiluokkaisista sairaala- ja hoitotuotteistaan, jotka on kehitetty erityisesti terveydenhoitoalan korkeisiin vaatimuksiin. Tarjontaan kuuluvat Clinic-, Care-, Homecare- ja Living-tuotesarjat, ja käytettävissä on myös Assist-huolto-osasto. Yhtiö valmistaa tällä hetkellä yli sänkyä vuodessa ja työllistää noin työntekijää. Ryhmän päätoimipaikka sijaitsee Saksan Herfordissa, ja muita tuotantolaitoksia on Thüringenin Nordhausenissa sekä Puolan Stolnossa ja Kepnossa. Tällä keskikokoisella yrityksellä on jo 117-vuotinen menestyksekäs historia takanaan. Huolimatta siitä, että Stiegelmeyer-ryhmällä on juuret tukevasti kotimaassaan, sillä on toimintaa ympäri maailman. Vienti on yksi sen tukipylväistä, ja toimintaa laajennetaan jatkuvasti. Jälleenmyyjiä yhtiöllä on Ranskassa, Puolassa, Hollannissa, Belgiassa, Suomessa ja Etelä-Afrikassa. Stiegelmeyerin tuotteita viedään yli 60 maahan. Stiegelmeyerin painopiste tuotannossa on mahdollisimman moderni tekniikka. Lisäksi sen arvoihin kuuluu ympäristön suojeleminen. Makuutason alin korkeus: 32 cm Makutason ylin korkeus: 91 cm Selkänojan säätökulma n. 70 Päätyelementit Stelo-päätymalli vahvat rakenteet, materiaalina ruostumaton teräs molemmat päädyt täysin irrotettavat lukitusjärjestelmä estää päädyn asiattomat irtoamiset värit ja pinnat Stiegelmeyer hpl-malliston mukaan Intercontinental-päätymalli materiaali polyeteeni (PE) molemmat päädyt täysin irrotettavat helppo pitää puhtaina lukitusjärjestelmä estää päädyn asiattomat irtoamiset Kiinteä pääty Reverse-Trendelenburg-säätö enintään 15 Trendelenburgsäätö (shokki) 14 Fowler-asento Jalkojen kohoasento pääty on kiinnitetty alarunkoon ja molemmat päädyt voidaan poistaa tarvittaessa helposti pääty ei liiku makuutason säätöjen mukana käyttökelpoinen ratkaisu erityisiin käyttökohteisiin lukitusjärjestelmä estää päädyn asiattomat irtoamiset Cardiac chair -asento Ortopedinen asento Saksa Herford, Nordhausen Hollanti Elst Belgia Hoegaarden Ranska Dardilly Suomi Lahti Puola Stolno, Kepno Etelä-Afrikka Kapkaupunki Sivulaidat Stiegelmeyerin palvelut Korkealaatuisten sänkyjemme ohella tarjoamme myös ensiluokkaisia palveluja. Palvelutarjontaamme sisältyvät testauksen, korjauksen, koulutuksen ja konsultoinnin perustehtävät. Toteutamme ne asiakkaan toivomusten ja vaatimusten mukaisesti. Tarkastus-, huolto- ja korjaustoimenpiteiden suorittamiseen käytettävissämme on yli 50 huoltotyöntekijää, jotka tekevät työt suoraan asiakkaan tiloissa, jos ne ovat Saksan rajojen sisällä. Tarjontaamme kuuluvat tuki ja varaosat kaikille Stiegelmeyer-tuotteille vielä vähintään 15 vuoden ajan tuotemallin valmistuksen lopettamisen jälkeen. Huippumodernissa huoltokeskuksessamme, jossa on neliömetriä varastotilaa, on valmiina keskimäärin osaa. Ne voidaan toimittaa normaalisti Saksan sisällä 48 tunnin kuluessa. Yhteydenotot: Puhelin: Sähköposti: service@stiegelmeyer.com ¾-sivulaita turvakorkeus n. 39 cm makuutason pohjasta mitaten sivulaidan voi kohottaa ja laskea yhdellä kädellä sallii potilaalle esteettömän näköalan huoneeseen potilas on tarkkailtavissa ja näkyy hyvin Protega-sivulaitamalli turvakorkeus n. 41 cm makuutason pohjasta mitaten jaettu laitamalli tarjoaa heti saatavilla olevan nousutuen, materiaali kestävää erikoismuovia pehmeän hiljaiset, kevennetysti liikkuvat toiminnot laajat, sileät pinnat, turvallinen muotoilu Makuutasot Malli Hygiene materiaali polypropeeni (PP) 4-osainen, osat voidaan irrottaa erikseen modernia muotoilua lepositeiden kiinnitysmahdollisuus optiona Malli HPL-korkeapainelaminaatti materiaali korkeapainelaminaattia (HPL) osat voidaan irrottaa erikseen, tahattoman irrottamisen estämiseksi osien kiinnityksen varmistus optiona lepositeiden kiinnitysmahdollisuus sopii erinomaisesti koneelliseen puhdistukseen Teräsverkkopohja 26 27

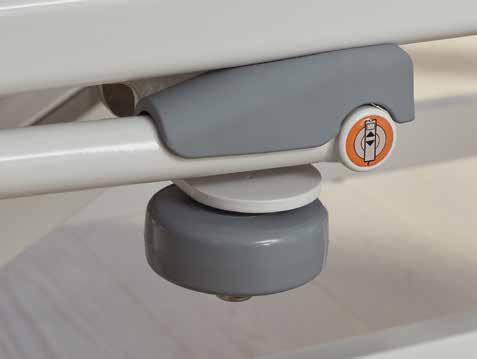

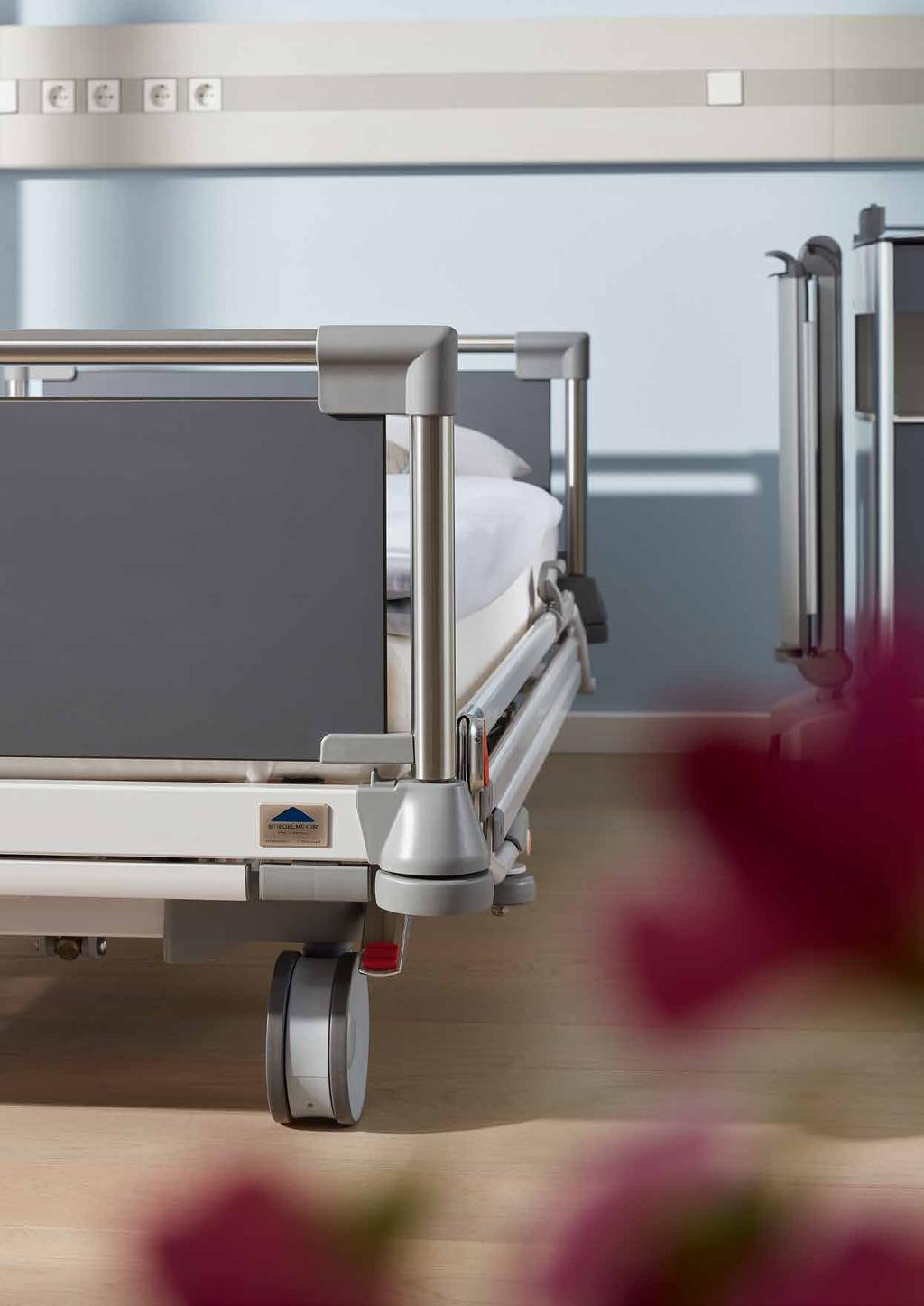

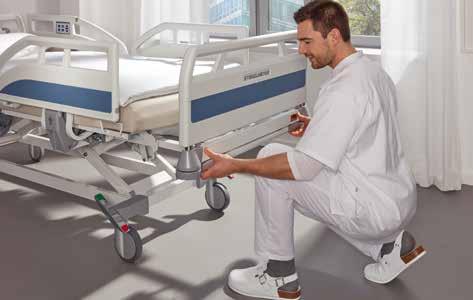

15 Pyörät Integraali-pyörä halkaisija 150 mm makuutason korkeudensäätöalue n cm vapaa tila n. 17 cm Kaksoispyörä halkaisija 150 mm makuutason korkeudensäätöalue n cm vapaa tila n. 17 cm Linea-kaksoispyörä halkaisija 150 mm makuutason korkeudensäätöalue n cm vapaa tila n. 13,5 cm Pyörien lukituspolkimet Kaaripoljin, kromattu painetaan lukitusasentoon nostetaan lukituksen vapauttamiseksi muotoon valettu, tyylikäs ulkoasu Ohjaustoimintojen laitteet Integroitu käyttöpaneeli kaksipuolinen käyttöpaneeli, integroitu Protega-sivulaitaan erilaiset säätömahdollisuudet potilaan käyttöön (sisäpuolella) ja hoitajien sekä huollon käyttöön (ulkopuolella) erilaisia makuutason säätöjä voidaan ohjelmoida ennakkoon CPR-toiminto voidaan aktivoida nopeasti LCD-käsiohjain omat käyttötasot potilaille, hoitajille ja huollon työntekijöille laajat toimintojen lukitusmahdollisuudet normaalikäytön ja hätätapausten osalta tuottaa valittujen asetusten mukaiset virheanalyysit huollon käyttöön Hoitajapaneeli kiinnitetty pitävästi vuodevaatetasoon voidaan käyttää säätöjen eri toimintoryhmien lukituksiin Trendelenburg-säätöasennon tai CPR:n aktivointiin akun varauksen näyttö Ohjaussäätöyksikkö erilaisten yksilöllisten säätötoimintojen asetukset hätätilanteiden (CPR) säätöjen asetukset ohjelmointi-/muistitoimintojen käyttö akun varauksen näyttö Ohjauspaneeli satelliitti -varrella helppo kiinnitys makuutason selkäosaan yltää taipuisan varren ansiosta vaivatta potilaan ulottuville selkeä näyttö, laajat symbolit Jalkapoljin korkeussäätöihin jalkapoljin makuutason korkeussäätöihin Metallirakenteinen, kromattu, värikoodein lukitustoimintoja opastavat värikoodit kätevä ja helppotoiminen muotoon valettu, tyylikäs ulkoasu Poljin erikoismuovia, värikoodein lukitustoimintoja opastavat värikoodit kätevä ja helppotoiminen e-help ja digitaaliset palveluratkaisut Out-of-Bed-järjestelmä hälytyksen reagointiaika valittavissa 4 vaihtoehdosta vuoteen alla olevan valaisimen voi kytkeä toimimaan automaattisesti käytetään ja säädetään erillisellä käsiohjaimella voidaan liittää muihin olemassa oleviin järjestelmiin avointen rajapintojen kautta (käyttöohjeessa lisää tietoa) Valaisin makuutason alla kytketään LCD-käsiohjaimella tai Protega-sivulaidan ohjauspaneelilla miellyttävän himmeä, muita häiritsemätön valo opastaa liikkumista pimeässä Pyörien lukituksen äänimerkki Törmäyssuojat antaa signaalin, mikäli pyörien lukitus avataan verkkojohdon pistokkeen ollessa pistorasiassa ennakoi ja ehkäisee sairaalasängyn tahattomasta liikkumisesta aiheutuvia kaluste- tmv. vaurioita Vakio halkaisija 100 mm erittäin kestävä materiaali materiaalit: polyamidi (PA6 nailon) puskurikartiot Muita ominaisuuksia DIN-standardin mukainen kisko tarvike-/varustekiskot vuoteen sivuilla apuvälineiden kiinnityksiin profiili 10 x 25 mm Universaali halkaisija 100 mm pysty- ja vaakasuoraan toimivat materiaalit: polyamidi (PA6 nailon) puskurikartiot Varustekisko varustekisko tarvikkeiden ja varusteiden ripustuksiin 28 29

16 Tekninen erittely Tuotetiedot ja yksilölliset valinnat Mitat ja painot Evario Evario 210 cm Evario 100 cm Ulkomitat 99,7 x 219 cm 99,7 x 227 cm 109,7 x 219 cm Ulkomitat (runkoon kiinnitetty pääty) 99,7 x 227 cm 99,7 x 236 cm Suositeltava patjakoko 87 x 200 cm 87 x 210 cm 97 x 200 cm Vuoteenpidennys 28 cm 18 cm 28 cm Makuutason osien mittajakauma cm cm cm Selkäosan erikoisliukumekanismi Noin 10 cm Noin 10 cm Noin 10 cm Turvallinen kuormitettavuus (SWL) 260 kg 260 kg 260 kg Potilaan maksimipaino Noin kg Noin kg Noin kg Vapaa tila Noin 17 cm Noin 17 cm Noin 17 cm Vapaa tila Ø 150 mm Linea-pyörin Noin 13,5 cm Noin 13,5 cm Noin 13,5 cm Tuotteen paino Noin 160 kg Noin 160 kg Noin 165 kg Protega-sivulaitojen turvakorkeus Noin 41 cm Noin 41 cm Noin 41 cm Kokoon taittuvien pitkien sivulaitojen turvakorkeus Noin 39 cm Noin 39 cm Noin 39 cm Säätöalueet Trendelenburg-säätö Trendelenburg-säätö (runkoon kiinnitetty pääty) Anti-Trendelenburg-säätö Makuutason korkeudensäädöt Noin cm Noin cm Noin cm Makuutason korkeus kiinteällä päädyllä Noin cm Noin cm Makutason korkeudensäädöt Ø150 mm Linea-pyörin Noin cm Noin cm Noin cm Makutason korkeudensäädöt Ø 150 mm Linea-pyörin ja kiinteällä pääpuolen päädyllä Noin cm Noin cm Selkäosan säätökulma Jalkaosan säätökulma Suoran jalan kohotuskulma Värit Snow White Silver Grey Gold Azur Ottawa Maple* Eternal Cherry* Global Beech* Noce Praliné* Valley Oak* Noce Lyon* Baltic Sea D Storm Sängyn ulkomitat Sängyn ulkoleveys Sivulaidat Päätyelementit Rungon väri Puhdistus, suojausluokka Makuutasot Törmäyssuojat Törmäyssuoja Pyörät Sähköä johtavalla pyörän pinnoitteella (antistaattinen) Lukituspoljin Ohjaavan suuntapyörän sijainti Ohjaustoimintojen laitteet Out-of-Bed-järjestelmä Muita ominaisuuksia Kohottautumistelineen sovitusholkki Elektroniset laitteet Akku Evario Evario 210 cm Evario 100 cm 99,7 cm, suositeltava patjakoko 87 cm (vakio) 109,7 cm, suositeltava patjakoko 97 cm 219 cm (vakio) 1) 227 cm 1) ¾, yhdellä kädellä nostettava Protega O O O Intercontinental Stelo O O Valkoinen "chrystal white" NCS S0500N Manuaalinen puhdistus, IPX6 Koneellinen puhdistus, konepesu, IPX6W O O Irrotettava metalliverkkopohja O O Hygiene-makuutaso (PP) Hygiene-makuutaso (PP), leposidekiinnitysmahdollisuus O O O Korkeapainelaminaatti-makuutaso (HPL), leposidekiinnitysmahdollisuus O O 4 x vakio, erikoismuovi, suojaa pysty-/ vaakasuunnassa 4 x vakio, pehmeä, suojaa pysty-/ vaakasuunnassa O O O 4 x universal-malli, suojaa pysty-/ vaakasuunnassa O O O 2 x universal päätypäässä 2 x vakio, pehmeä jalkopäässä O O O Molemmissa päädyissä Integraalipyörä Ø150 mm Kaksoispyörä Ø150 mm O O O Linea-kaksoispyörä Ø150 mm O O O 1 pyörä 2 pyörää O O O 4 pyörää O O O 5 pyörää O O O 2 x erikoismuovia, värikoodein 4 x erikoismuovia, värikoodein O O O Metalli, kromattu O O O Metalli, kromattu, värikoodein O O O Päätypää, oikealla Päätypää, vasemmalla O O O Jalkopääty, oikealla O O O Jalkopääty, vasemmalla O O O Vuoteen keskellä (5. pyörä) O O O LCD-käsiohjain Integroitu käyttöpaneeli O O O Hoitajapaneeli vuodevaatetasossa O O O Ohjaussäätöyksikkö vuodevaatetasossa O O O Kyllä O O O Kyllä, sis. valaisimen makuutason alla O O O Siirrettävä kisko, malli vakio, pitkillä sivuilla O O O Universal-varustekisko pitkillä sivuilla O O O 5. pyörä O O O Kiinteä pääty O O Integroitu sängyn pidennys Integroitu vuodevaatetaso Ovaali holkki Pyöreä holkki O O O Jalkapoljin korkeussäätöihin O O O Pyörien lukituksen äänimerkki O O O Valaisin makuutason alla O O O Ohjauspaneeli satelliitti -varrella O O O Lyijyakku O O O Litiumakku O O O * Ei tarjolla Interconteinental-päätyihin ja Protega-sivulaitoihin 1) Alarunkoon kiinnitetyn päätymallin mitoissa saattaa esiintyä vaihtelua = Vakio O = Valinnainen = Ei mahdollinen 30 31

17 Sänkysi intohimoamme Your bed our passion Netherlands / Nederland Stiegelmeyer BV Peppelenbos WB Elst Phone +31 (0) info@stiegelmeyer.nl netherlands.stiegelmeyer.com Poland / Polska Stiegelmeyer Sp. z o.o Stolno, Grubno 63 Phone Fax info.stolno@stiegelmeyer.pl poland.stiegelmeyer.com France Stiegelmeyer SAS Bâtiment B 27 chemin des Peupliers Dardilly Phone +33 (0) Fax +33 (0) contact@stiegelmeyer.fr france.stiegelmeyer.com Finland / Suomi Stiegelmeyer Oy Ahjokatu 4 A Lahti Phone +358 (0) Fax +358 (0) stiegelmeyer@stiegelmeyer.fi finland.stiegelmeyer.com Pidätämme oikeudet teknisiin muutoksiin. Esitekuvissa materiaalien värit saattavat poiketa tuotteiden väreistä. Päivitetty 04/2018. Versio 5. Tuotenro Subject to technical changes without notice. The shown product colours may differ slightly from the actual product. Last updated 04/2018. Version 5. Item no South Africa Stiegelmeyer Africa (PTY) Ltd The Estuaries, Century City, Cape Town, 7441 Phone +27 (0) Fax +27 (0) info.southafrica@stiegelmeyer.com south-africa.stiegelmeyer.com Asiakaspalvelun yhteystiedot: Find your local partner at our website: stiegelmeyer.com/partner Stiegelmeyer GmbH & Co. KG Ackerstraße 42, Herford, Germany Phone +49 (0) Fax +49 (0) info@stiegelmeyer.com
