1 VALAISTUS LUETTELO 2017 / 2018 FI VALAISTUS LUETTELO SISÄTILAT I ULKOTILAT 2017 / 2018

2 HUMAN CENTRIC SOLUTIONS DESIGNED BY SIMPLICITY 2

3 4 21 Johdanto Johdanto 4 17 Valikoimamme 6 Valonlaatu 7 Valon vaikutus 8 9 Älykäs valaisinjärjestelmä Standardit 12 Energiatehokkuus 13 Palvelu Käyttöohjeet Sarjan yleiskatsaus Sisävalaistus Pintaasennettavat kattovalaisimet ELLENsarja OLIVIAsarja ALICEsarja ALICE Quadro järjestelmä Upotettavat kattovalaisimet CELINEsarja CELINE Quadro järjestelmä NOVAsarja NOVA Quadro järjestelmä STELLAsarja CLARAsarja Downlightkohdevalaisimet ALICIAsarja STINAsarja ELSAsarja Riippuvalaisimet PRANA+sarja Lattiavalaisimet ISABELLEsarja PRANA+sarja Ulkovalaistus Yleiskatsaus Valaisimet OL/AOL sarja ALsarja ALVAsarja talonumerovalaisimet kohdevalaisimet (Up/Down) pollarivalaisimet Valonheitin OFR/AFR sarja OFL/AFL SUN sarja Turvavalaistus Yleiskatsaus Poistumisreitin tunnukset SLC/SLDsarja SLE/SLFsarja SLXsarja Turvavalaisimet ELXsarja ELHsarja SLGsarja Kannettavat lyhdyt SL P sarja Työvalaisimet Yleiskatsaus Valaisimet PL SUN sarja Symbolien selitykset Tietoja Sisällysluettelo 3

4 4 OFFICIAL PARTNER OF THE DAYLIGHT.

5 5

6 Valikoimamme Valo, joka ei pelkästään valaise Se säteilee, hohtaa, säihkyy tai loistaa. Valo on kiehtova elementti, jonka ominaisuuksien monipuolisuudelle ei löydy vertaa. Esittelemme täydellisen tuotevalikoiman ennen kaikkea yleisiin tiloihin. Ulkoalueiden yksilölliset valaistusratkaisumme helpottavat kulkemista ja luovat kauniin valon erilaisille pinnoille. Sisätiloissa tuotteemme takaavat erittäin hyvän näkyvyyden ja hätätilanteessa kiinnittävät huomion oleelliseen sekä tarjoavat korkeatasoisia valaistusratkaisuja moniin eri tarpeisiin yksinkertaisesta downlightvalaisimesta aina biodynaamisiin valaistusjärjestelmiin työpaikoilla. Koska olemme myös tarpeen mukaan ohjautuvien ja antureihin perustuvien ratkaisujen asiantuntija, panostamme erityisesti automaation ja valon synergiaan, toisin sanoen valaistuksen ja älykkään ohjausteknologian yhdistelmään. Hyödyntämällä synergiaa voimme täyttää jokaisen henkilökohtaiset tarpeet entistä paremmin ja parantaa elämänlaatua aivan erityisellä tavalla. Valaistus esimerkiksi mukautuu ympäristön valoisuuden muutoksiin itsenäisesti ja huolehtii siitä, että ihminen saa joka hetki juuri sopivan määrän valoa. Anturit ja älykäs valonhallinta säästävät käyttäjältään sitä paitsi paljon rahaa. Koska valaistus (ja muut laitteet) syttyy ja sammuu ihmisten läsnäolon mukaan ja olemassa olevaa päivänvaloa hyödynnetään automaattisesti, energiatehokkuus nousee selvästi samalla säästetään luonnonresursseja. Tuotanto Saksassa takaa korkean laadun sekä lyhyet toimitusajat myös suuriin kohteisiin. Valonlaatu Valo, joka vakuuttaa laadullaan Jotta valaistusratkaisu olisi korkealaatuinen, monien tekijöiden, kuten valaisinten muotoilun ja käytettyjen materiaalien laadun, on oltava kohdillaan. Tärkein tekijä on silti itse valon laatu siihen vaikuttaa kaikki lampun valinnasta lähtien. Me keskitymme ledpohjaisten ratkaisujen kehittämiseen, sillä korkea valotehokkuus on meille tärkeää. Kaikki ledit eivät ole samanlaisia. Siksi kiinnitämme jo yksittäisten diodien valinnassa erityistä huomioita siihen, että valaisimiimme valikoituvat vain parhaat osat. Tutkimme kaikki valon kannalta olennaiset laatutekijät ESYLUXvalolaboratoriossa. Mittaamme laboratoriossa lamppujen toimintaa koko valmistusprosessin ajan korkeiden standardiemme mukaisesti. Laboratorio tarjoaa tähän ihanteelliset puitteet: se on varustettu tämän hetken huipputeknologialla, ja sen seinissä on musta heijastamaton mattapinta. Mikään ei jää tarkastuksessa insinööreiltämme huomaamatta oli kyseessä sitten värilämpötila, värintoistokyky tai välkyntäkerroin. ESYLUXvalolaboratorio 6 Valikoimamme

7 Valonlaatu Jotta voimme taata ympäristön värien näkymisen luonnollisena, emme laske vähimmäisvaatimusten varaan. CRIvärintoistoindeksissä määritetyn 8 testivärin sijaan käytössämme on kaikki indeksin 15 testiväriä. Lisäksi olemme ensimmäisten joukossa lisänneet testimenetelmiimme värinlaatuasteikon (CQS). Värintoistoindeksi ja Yleisten tilojen käyttäjiä ajatellen kannattaa valita valaistus, joka välkkyy mahdollisimman vähän. Tällaiset valaisimet saa luonnollisesti meiltä. LISÄMITTAUSALUE MITTAUSALUE = 15 VÄRIÄ > KYLLÄISET VÄRIT PRANA+ CRI 89,3 < DINVAKIOMITTAUSALUE = 8 VÄRIÄ PRANA+ CQS 87,4 ESYLUX CRI spektri Mittaustulos PRANA+ ESYLUX CQS spektri Mittaustulos PRANA+ värinlaatuasteikko yhdessä takaavat, että niin haaleat kuin erityisen kylläisetkin värit näkyvät luonnollisina. Välkkyminen tuo oman haasteensa ledvaloille. Ne nimittäin reagoivat vaihtovirran heilahteluihin paljon nopeammin ja välittömämmin kuin vanhat kunnon hehkulamput. Välkkyminen ei tee hyvää ihmisille: se voi väsyttää, aiheuttaa huimausta ja joskus jopa vieläkin epäedullisempia terveysvaikutuksia. Asiakkaamme voivat luottaa siihen, että tietyn sarjan jokaisen valaisimen valon väriarvo on aina samanlainen, sillä pidämme huolta ledvalaisimiemme keskitasoa paremmasta värilämpötilan tarkkuudesta kaikissa valaisinsarjoissamme. Vain näin voidaan varmistaa, että huoneen valaistus pysyy harmonisena. Pienen MacAdamarvon ansiosta värilämpötilan tarkkuus on aina korkea. Luminaire with Flicker Factor 1800 Hz Relative Light Intensity [%] A Kaksi valaisinta, joiden laskettu korreloitu värilämpötila on 4000 kelviniä, mutta jotka poikkeavat selvästi tosiasiallisesta värisävystä Time [ms] Erään valaisimen mittaustulos 0 %:n välkyntäkertoimella. B Luminaire with Flicker Factor 100 Hz Relative Light Intensity [%] Time [ms] Erään valaisimen suhteellisen heiluvan valaistusvoimakkuuden mittaus, jossa ilmenee voimakasta välkkymistä 74 %:n välkyntäkertoimella. Valaisimet, joiden laskettu korreloitu värilämpötila on 4000 kelviniä ja SDCMarvo < 1, jossa värin kohta on suoraan mustan kappaleen käyrällä. Lisäksi panostamme siihen, että valomme valkoiset sävyt vastaavat aina luonnollista valkoista, oli kyseessä sitten lämmin tai kylmä sävy. Siksi noudatamme tarkasti kansainvälisen valaistuskomission (CIE) standardoimaa väriavaruusmallia. Valkoinen valomme on valkoista kuin auringonvalo! Valonlaatu 7

8 Valon vaikutus Valo, joka vaikuttaa Vain yhdistämällä älykkäästi kaikki valaisimen laatutekijät ja sovittamalla näiden ominaisuuksien toiminta yhteen saadaan aikaan laadukas valaistusratkaisu. Kun tavoitteena on ihmisen hyvinvointia parantavan valon luominen, tarvitaan kuitenkin myös muuta. Ihmiselle paras valo syntyy, kun esikuvaksi otetaan dynaaminen auringonvalo. Tämän osoittavat lukuisat tieteelliset tutkimukset. Yksi käsite kuvaa tätä vaatimusta paremmin kuin mikään muu: Human Centric Lighting sisävalaistuksen edistyksellisin muoto. Valaistusratkaisu, joka noudattaa tätä periaatetta, tuo palan oikeaa aurinkoa sisätiloihin. Se luo sekä suoran että mahdollisimman suuripintaalaisen valon, tuottaa oikeanlaisen valonvärin ja kirkkauden ja ottaa näin mallia luonnollisesta päivänvalosta. Sen ansiosta ihmisen hormonitasopaino saa biologisesti vaikuttavaa valoa, joka edistää elinvoimaa, hyvinvointia ja keskittymiskykyä sekä parantaa myös terveyttä synkronoimalla biologista rytmiä. Päivät alkavat aamuisin paremmin ja jatkuvat ennennäkemättömän tehokkaina. Iltaisin valo valmistelee elimistön rentouttavaan uneen, joka vahvistaa seuraavan päivän haasteita varten. Kun tekniikalla voidaan näin parantaa elämänlaatua ja vieläpä erityisen energiatehokkaasti, on kyseessä erityinen symbioosi. Ihminen hyötyy luonnosta: luonto on osoittanut meille, mikä valo on meille parasta, ja nyt voimme simuloida tätä valoa sisätiloissa. Samalla luonto puolestaan hyötyy luonnonvaroja säästävästä, kestävästä käytöstä: energiankäyttöä pienentävät tehokkaat ledvalot sekä lisäksi ikkunan läpi tuleva aito päivänvalo, jota dynaamisesti muuttuva valaistus hyödyntää käyttämällä integroituja huipputeknisiä antureita. Olemme onnistuneet toteuttamaan tämän symbioosin kehittämällä tarkoitukseen varta vasten uuden SymbiLogictekniikan. PRANA+sarjan lattiavalaisimeen ja järjestelmäratkaisujemme paremmin varustettuihin valaisimiin integroituna tämä tekniikka edistää ihmisen ja luonnon välistä tasapainoa ja tarjoaa käyttäjälle parasta valoa kaikkina aikoina. Se edustaa vaikuttavalla tavalla asiantuntemustamme, jonka takaa vuosikymmenien kokemus elektroniikan ja automaation alalla. Se on erinomainen todiste siitä, että valo voi olla paljon enemmän kuin valaistusta. SymbiLogictekniikan mukautuva vakiovalonsäätö mahdollistaa energiatehokkaan päivänvalon hyödyntämisen myös biologisesti vaikuttavalla valolla. 6:00 7:00 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 Biodynaamisen valon kirkkauden kehittyminen Päivänvalon osittaisen hyödyntämisen tuoma energiansäästö Vähimmäisvalaistusvoimakkuus, esim. 500 luksia Siirtyminen lämpimästä valkoisesta valosta kylmään valkoiseen valoon 8 Valon vaikutus

9 Valon vaikutus ENINT. TERVEELLINEN LEPO VÄH. KLO 6 KLO 12 KLO 18 KLO 24 Esimerkki virkeyden jakaantumisesta: SymbiLogic tekniikka Esimerkki elinvoimaisuuden jakaantumisesta: perinteinen valaistus* Esimerkki melatoniinin tuotannosta: SymbiLogic tekniikka Esimerkki melatoniinin tuotannosta: perinteinen valaistus* *Oletusarvot standardin DIN SPEC suunnittelusuosituksen mukaan laskettuna Jokainen pienikin energiatehokkuuden lisäys säästää maapallon luonnonresursseja. Näin on myös valon kohdalla: jos se parantaa yksilön elämänlaatua, siitä hyötyy lopulta koko yhteiskunta. VALO VAIKUTTAA IHMISEN TARPEISIIN FYSIOLOGISET TARPEET: uni ja terveys + PSYKOLOGISET TARPEET: turva ja yksilöllisyys OPTIMOITU VALONLAATU VALON VISUAALINEN VAIKUTUS parantunut näkökyky ja havainnointi + VALON EIVISUAALINEN VAIKUTUS parantunut vireystila ja hyvinvointi VALON VAIKUTUS PARANNETTU SOSIOKULTTUURISET VAIKUTUKSET lisää elinvoimaisuutta ja helpottaa jokapäiväistä viestintää + TALOUDELLISET VAIKUTUKSET vähemmän virheitä ja enemmän suorituskykyä Valon vaikutus 9

10 Älykäs valaisinjärjestelmä Valaisinjärjestelmä osoittavat vakuuttavalla tavalla, millaisena näemme valon ja automaation ihanteellisen yhdistelmän. Ratkaisujamme ovat lukuisat laajennettavat työpaikkavalaistusjärjestelmät toimistotiloissa, oppilaitoksissa ja terveydenhoitolaitoksissa. Integroiduilla antureillaan ja älykkäällä valonhallinnallaan ratkaisumme eivät huolehdi pelkästään korkeasta energiatehokkuudesta, vaan ne myös parantavat huomattavasti elämänlaatua valonlaadun avulla ja lisävarusteena saatavalla biologisesti vaikuttavalla valolla. Perusjärjestelmä: ESYLUX Light Control (ELC), läsnäoloilmaisin, enintään neljä ledjärjestelmävalaisinta ja välikaapeli; kaikki osat ovat saatavilla myös erikseen Enintään neljän valokanavan tarpeenmukainen ohjaus: valaistustilojen hallinta ja perinteinen vakiovalonsäätely (3000 K, 4000 K) tai lisävarusteena saatava integroitu SymbiLogic TM tekniikan biologisesti vaikuttava valo ja mukautuva vakiovalonsäätely Helppo määrittää ja käyttää Laajennettavissa myös suurempia asennuksia varten Perusmalli Perusjärjestelmä koostuu aina ELC (ESYLUX Light Control) ohjausyksikön, enintään neljän ledkattopaneelivalaisimen ja läsnäoloilmaisimen yhdistelmästä (sekä läsnäolo ja valoantureista). Standardivalaistus 3000 kelviniä tai 4000 kelviniä Biologisesti vaikuttava valo (sis. Tunable White) Valikoimaamme kuuluvat standardivalaistusversiot sekä versiot, joissa hyödynnetään SymbiLogictekniikan biologisesti vaikuttavaa valoa. Molemmissa versioissa läsnäoloanturit huolehtivat automaattisesti siitä, että valo on päällä vain ihmisten ollessa läsnä, samalla kun valoanturit säätelevät päivänvalosta riippuvaista vakiovaloa. Näin varmistetaan korkea energiatehokkuus ja vastaavat kustannussäästöt kaikissa järjestelmämalleissa. Yksinkertainen asennus Koska ESYLUX Light Control (ELC) takaa jännitteensyötön kaikkiin järjestelmän valaisimiin, valaisimet voidaan asentaa helposti Plugandplayliitännällä. Se säästää selvästi aikaa verrattuna johdotukseen. Liitäntään tarvittavat kaapelit sisältyvät aina toimitukseen. Ohjaus ja määritys Järjestelmän ohjaus on myös helppoa. Perusmallissa kirkkautta ja mahdollisesti valonväriä muutetaan 230Vpainikkeella, DALIpainikkeella tai ESYLUX Universal kaukosäätimellä ja tarvittaessa yksittäisissä valaistustiloissa. Valaistustilat ja muut parametrit määritetään kaukosäätimellä. Kaukosäätimellä voidaan ohjata myös yksittäisiä valaisimia tai kanavia. Lisäksi on malleja, joita voidaan ohjata ESYLUXsovelluksella Bluetoothin kautta. Sovelluksella voidaan tehdä perusmääritys ja ohjata yksittäisiä valaisimia tai kanavia. Tarjoamme myös malleja, joissa on ELC:hen sisäänrakennettu KNXmoduuli. Kyseiset mallit voi yhdistää KNXrakennusautomaatioon siten, ettei erillistä yhdyskäytävää tarvitse asentaa. Näin ELC:tä voi käyttää suoraan ja koko järjestelmää voi ohjata ja valvoa helposti ja keskitetysti yhdestä paikasta. Tämä on maailman ensimmäinen KNXyhteensopiva DALIjärjestelmä! 10 Quadrojärjestelmäratkaisut

11 Älykäs valaisinjärjestelmä CELINE Quadro SARJAT CELINE Quadro sarjat koostuvat neljästä kokopintaisesta järjestelmävalaisimesta, erillisestä ESYLUX Light Control ohjausyksiköstä ja erillisestä läsnäoloilmaisimesta. Yhdistettävissä jopa 19 Quadrosarjaan......ja/tai laajennettavissa jopa 4 x 25 DALIyhteensopivalla standardivalaisimella ELC CELINE, jossa kirkas diffuusori KNX 230 V ELC 48 V Kuva vasemmalle antaa esimerkin yhden yksittäisen CELINE Quadro sarjan asennuksesta. Siitä käy myös ilmi, että valaisinjärjestelmä eivät pysty ohjaamaan ja säätelemään vain itsestään. ESYLUXin DALIkytkimellä voidaan yhdistää moduuli, joka mahdollistaa perinteisten läsnäolon mukaan kytkeytyvien käyttölaitteiden käytön. Näin on mahdollista esimerkiksi kytkeä ilmastointija tuuletuslaitteisto energiatehokkaasti tai säätää perinteiset valaisimet tilannekohtaiseen tunnelmavalaistukseen. 230 V 48 V:n verkko DALIverkotus KNXintegrointi 230 V:n verkko DALISwitch CELINE Quadro järjestelmän tuotteet löytyvät sivulta alkaen. NOVA Quadro sarjat Anturit ja ESYLUX Light Control (ELC) ohjausyksikkö on sisäänrakennettu suoraan NOVA Quadro sarjan valaisimiin, minkä vuoksi saatavilla on erilaisia master ja slavevalaisinten yhdistelmiä. Lisäksi tarjolla on malleja, joissa jokaisella järjestelmän valaisimella on oma valoanturinsa. Tämä mahdollistaa entistäkin yksilöllisemmän ja tarpeiden mukaan ohjautuvamman valaistuksen yksittäisissä huoneen osissa. Yhdistettävissä jopa 19 Quadrosarjaan......ja/tai laajennettavissa jopa 4 x 25 DALIyhteensopivalla standardivalaisimella NOVAmastervalaisin jossa integroitu anturi ja kirkas diffuusori OVI SLAVE SLAVE MASTER SLAVE 230 V DALI Läsnäoloilmaisin Kuva vasemmalla esittää kahden NOVA Quadro sarjan yhdistelmää ja osoittaa samalla hyvin, miten järjestelmän voi skaalata isompiin yhdistelmiin ELC:hen integroitujen DALIliitäntöjen ansiosta. Mahdollista on yhdistää jopa 20 sarjaa toisiinsa. Lisäksi sarjoja voi täydentää jopa 4 x 25 standardivalaisimella, joissa on DALIkytkentämahdollisuus, jolloin lähetys tapahtuu jopa neljässä erillisessä kanavassa. Usein on järkevää käyttää molempia laajennustapoja. MASTER 230 V DALI Läsnäoloilmaisin SLAVE SLAVE SLAVE Keskitetyt tilat Keskitetty ON/OFF + DIM DALI RJ45 NOVA Quadro järjestelmän tuotteet löytyvät sivulta alkaen. Quadrojärjestelmäratkaisut 11

12 Standardi vähimmäisvaatimuksena Kun tavoitteena on korkealaatuisin valaistusratkaisu, standardien vaatimuksia voi pitää vain vähimmäisvaatimuksina. Standardit on kuitenkin otettava vakavasti, koska ne on tehty ihmisiä varten: ne varjelevat terveyttä, hätätilanteissa suojaavat ihmishenkiä ja omaisuutta sekä suojelevat luonnonvaroja liialliselta käytöltä. Älykkäällä ohjaustekniikallamme ja pitkäikäisillä ledvaloilla tuemme EU:n kunnianhimoisia tavoitteita parantaa rakennusten energiatehokkuutta. Myös pienemmän mittakaavan tavoitteissa, kuten esimerkiksi työpaikkojen tai poistumisreittien valaistuksessa, huolehdimme tarkasti tuoteratkaisujemme vaatimustenmukaisuudesta. Vaatimustenmukaisuus on valikoimamme laadukkuuden kiistämätön kulmakivi ja siten tavaramerkkimme luotettavuuden perusta. Kansalliset ja eurooppalaiset standardit Lamppujen ja valaisimien energiamerkintää koskevat vaatimukset VO 874/2012/EU Yleiset vaatimukset ja testit EN Erityisvaatimukset valaisimet turvavalaistukseen EN Valaistussovellukset turvavalaistus EN 1838 Valo ja valaistus lamppujen ja valaisimien fotometristen tietojen mittaaminen ja esittäminen osa 3: työkohteiden turvavalaistustietojen esittäminen EN Valo ja valaistus työkohteiden valaistus osa 1: sisätilojen työkohteiden valaistus EN Biologisesti vaikuttava valaistus suunnittelusuositukset DIN SPEC Standardit

13 LUETTELO AUTOMAATIO 2017 FI SMART SOLUTIONS FOR SMART BUILDINGS. Älykkäät (valo)ratkaisut rakennuksiin Kun ihmisten työtiloihin tarvitaan älykkäitä ratkaisuja, puhutaan muustakin kuin pelkästä valaistuksesta. Toisella osaamisalueellamme, automaatiossa, huolehdimmekin mahdollisimman kattavasta tilatekniikan integraatiosta. Olipa kyseessä sitten tuuletus, lämmitys tai ilmastointilaite, ei läsnäolon mukaan kytkeytyvästä eikä tarpeenmukaisesta säätelystä voida tinkiä, kun halutaan olla mahdollisimman energiatehokkaita ja saada laatua elämään. Tuotekehityksemme keskipisteessä on yksittäisen tilan kokonaisvaltainen automaatio. Jos halutaan parantaa ihmisen elämää rakennuksissa, on toimittava ennen kaikkea siellä, missä ihminen oleskelee pisimpään ja useimmiten. AUTOMAATIO LUETTELO 2017 Kaikki antureista käyttölaitteisiin ja tarvittaviin liitäntöihin löytyvät luettelostamme, jossa on tarpeen mukaan ohjautuvan rakennusautomaation tuotteet. Energiatehokkuus 13

14 ESYLUXpalveluohjelma Vaikka tuote on suunniteltu hyvin, asiakkaalla on aina kysyttävää. Siksi ratkaisujemme kulmakivenä onkin hyvä palvelu, jota on helposti saatavilla. Hyödynnä tuotteitamme täydentävien palvelujen monipuoliset mahdollisuudet ja kysy tarvittaessa neuvoa. Kehitämme yhdessä kanssasi tarpeisiisi räätälöidyn yksittäisen ratkaisun tai järjestelmäratkaisun, joka auttaa yritystäsi ratkaisevan askeleen eteenpäin. ESYLUX AKATEMIA SUUNNITTELU JA PROJEKTITUKI TEKNINEN TUKI Asiakkaidemme tiedot ja osaaminen ovat meille erittäin tärkeitä. Jos kyse on konkreettisen kohteen valmistelusta, avustamme tarvittaessa alusta alkaen. Jos kysymykset on ratkaistava heti ja henkilökohtaisesti, meidät on helppo tavoittaa. Siksi ESYLUX Academy tarjoaa suunnittelijoille, pienyrittäjille ja suuryritysten työntekijöille säännöllisesti mahdollisuuden kattavaan jatkokoulutukseen tarvittaessa sopimuksen mukaan. Koulutuksessa käsitellään perusteita, normeja, ajankohtaisia trendejä ja uusia ratkaisuja, jotka koskevat tarpeeseen perustuvan ohjauksen suunnittelua ja kehittämistä. Tarjoamme nykyaikaiseen opiskeluun myös verkkoseminaareja, jotka voi suorittaa helposti ja maksutta omalla tietokoneella! Projektintuki osastomme on asiakkaiden käytettävissä jo suunnittelun alkuvaiheessa. Se auttaa oikean tuotteen valinnassa sekä oikeassa sijoittelussa ja optimaalisessa toiminnan suunnittelussa. He auttavat myös tunnistamaan olemassa olevat mahdollisuudet ja hyödyntämään niitä energiatehokkuuteen liittyvissä kysymyksissä. Lisäksi verkkosivustollamme on paljon käytännöllisiä työkaluja, esimerkiksi energiansäästölaskuri. Erityisesti valaistussuunnittelua varten voit myös milloin tahansa ladata ESYLUXin DIALux ja Reluxliitännäiset johtavilta valaistussuunnittelun ohjelmistojen tarjoajilta. Teknisen palvelupuhelimen kautta tavoitat omat asiantuntijamme ilman lisäkustannuksia. Koskeepa kysymyksesi teknisiä ominaisuuksia tai asennusta, saat päteviä ensikäden tietoja asiantuntevasti, ystävällisesti ja nopeasti. Puhelinnumeromme on tämän esitteen takasivulla. 14 Palvelu

15 ESYLUXpalveluohjelma LAAJENNETTU VALMISTAJAN TAKUU SÄHKÖINEN MATERIAALI SITOUTUMINEN ENERGIATEHOKKUUTEEN Laatu on usein vain tyhjä lupaus. Me sitä vastoin sitoudumme siihen. Tiedot ovat arvokkaita, jos ne löytyvät helposti ja niiden käyttäminen on yksinkertaista. Energiatehokkuusratkaisujen asiantuntijana sitoudumme yhdessä muiden kanssa kestäviin rakennuksiin. Myös takuun suhteen lailliset määräykset ovat meille vain vähimmäisvaatimus. Koska välitämme asiakkaistamme ja uskomme saksalaiseen insinööritaitoon, tarjoamme lukuisille tuotteille viiden vuoden laajennetun valmistajan takuun. Sen edellytyksenä on rekisteröityminen verkkolomakkeemme kautta. Näin saat kaksinkertaisen varmuuden siitä, että ESYLUXtuoteratkaisu on todellinen sijoitus kestävyyteen. Jotta pääsisit aina helposti käsiksi tarvittaviin tietoihin mobiililaitteilla, esittelemme kaikki tuotteitamme ja tekniikoitamme koskevat tiedot ESY LUXverkkosivustolla kattavasti ja kaikille päätelaitteille sopivalla tavalla (reagoiva verkkosivujen suunnittelu). Erityiset asiakirjat, kuten käyttöohjeet, tietolehdet jne. ovat suoraan kyseisen tuotteen kohdalla. Palveluosiossa on tarjolla lisäksi lukuisia täydentä viä julkaisuja, kuten esitteitä ja videoita. Näin pysyt aina ajan tasalla myös ollessasi liikkeellä! ESYLUX on jäsen rakennusten energiatehokkuusliitossa (geea), joka on Saksan energiaviraston (dena) aloitteesta syntynyt monialainen liitto. Rakennusten kestävyyden merkityksen lisäämiseksi sertifioitujen Green Buildings rakennustenmuodossa sitoudumme saksalaisessa yhteiskunnassa kestävään rakentamiseen. Palvelu 15

16 Kävttöohjeet ESYLUXtuoteluettelon helppoon selaamiseen Tavoitteemme tarjota yksinkertaisia ratkaisuja johtaa ajatteluamme ja toimintaamme lukuisten tuotteidemme kehityksessä. Lisäksi olemme pyrkineet pitämään myös tuoteluettelomme mahdollisimman yksinkertaisina ja havainnollisina. Jotta löytäisit juuri sen tiedon, jota todella tarvitset, tarjoamme sisällysluettelon ohella myös muita apuvälineitä, jotka helpottavat luettelon käyttöä. Sisällysluettelo Tiedätkö jo, mikä aihe sinua kiinnostaa? Sitten pääset tästä nopeasti oikealle sivulle. Sarjan yleiskatsaus Tässä kohdassa näet yleiskatsauksen kaikista valaisinsarjoista sekä vastaavan sivunumeron. Selaamista helpottavat alatunnisteet Selaamisen helpottamiseksi jokaisella sivulla on alatunniste, josta näkyy, mikä (ala)luku kulloinkin on kyseessä. Alaluku Haluatko tietää, mitä kukin tuoteluokka pitää sisällään? Kunkin luvun aloitussivulla on lyhyt johdanto. 16 Käyttöohjeet

17 Kävttöohjeet Sarjan esittely Oletko kiinnostunut jonkin tietyn valaisinsarjan ominaisuuksista ja eduista? Tässä saat informatiivisen yleiskatsauksen. Hakemisto Vaihtoehtona alatunnisteille voit hyödyntää hakemistokorvakkeita, joiden avulla pääset liikkumaan nopeasti ja tarvittaessa selaamaan toisia sivuja. Symbolit Tuotesivuilla olevat symbolit auttavat tunnistamaan tuotteiden tekniset ominaisuudet ja toiminnot nopeasti. Symbolien kuvaukset Jos et tiedä, mitä tietty symboli esittää, löydät vastauksen sivulla 334 olevasta yhteenvedosta. Käyttöohjeet 17

18 Sisävalaistus CELINEsarja sivulta 54 alkaen CELINEsarja pitkä sivulta 66 alkaen CELINE Quadro järjestelmä sivulta 82 alkaen 18 Sarjan yleiskatsaus

19 Pintaasennettavat kattovalaisimet ELLEN sivulta 24 alkaen OLIVIA sivulta 28 alkaen ALICE series sivulta 34 alkaen ALICE Quadro järjestelmä sivulta 44 alkaen Upotettavat kattovalaisimet CELINE Quadro järjestelmä pitkä sivulta 90 alkaen NOVAsarja sivulta 96 alkaen NOVA Quadro järjestelmä sivulta 106 alkaen STELLAsarja sivulta 116 alkaen CLARAsarja sivulta 128 alkaen Downlightkohdevalaisimet ALICIAsarja sivulta 136 alkaen STINAsarja sivulta 144 alkaen ELSAsarja sivulta 156 alkaen ELSA Square sarja sivulta 166 alkaen Riippuvalaisimet PRANA+sarja sivulta 176 alkaen Lattiavalaisimet ISABELLEsarja sivulta 186 alkaen PRANA+sarja sivulta 192 alkaen Sarjan yleiskatsaus 19

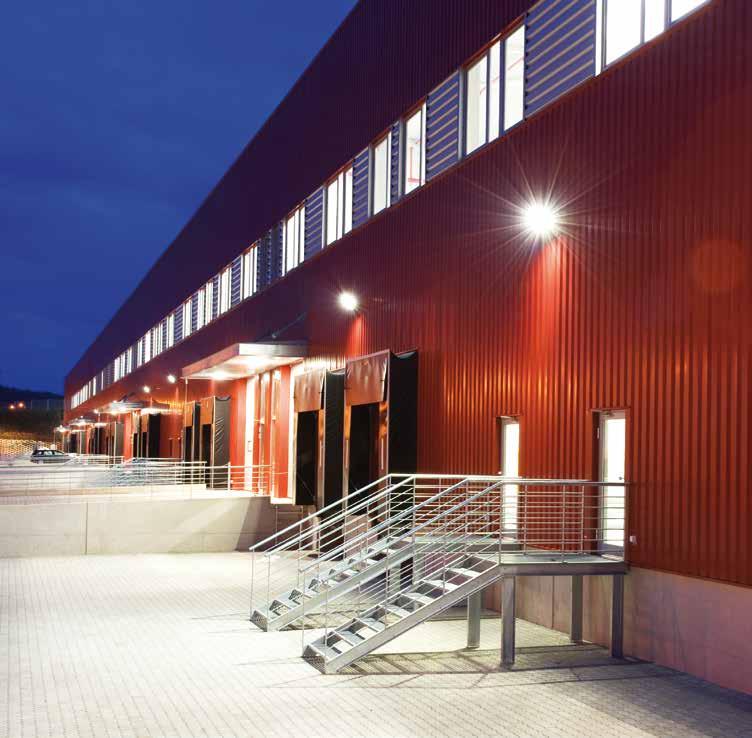

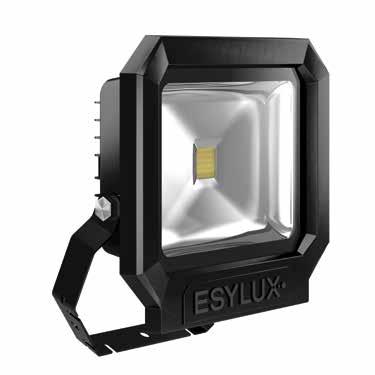

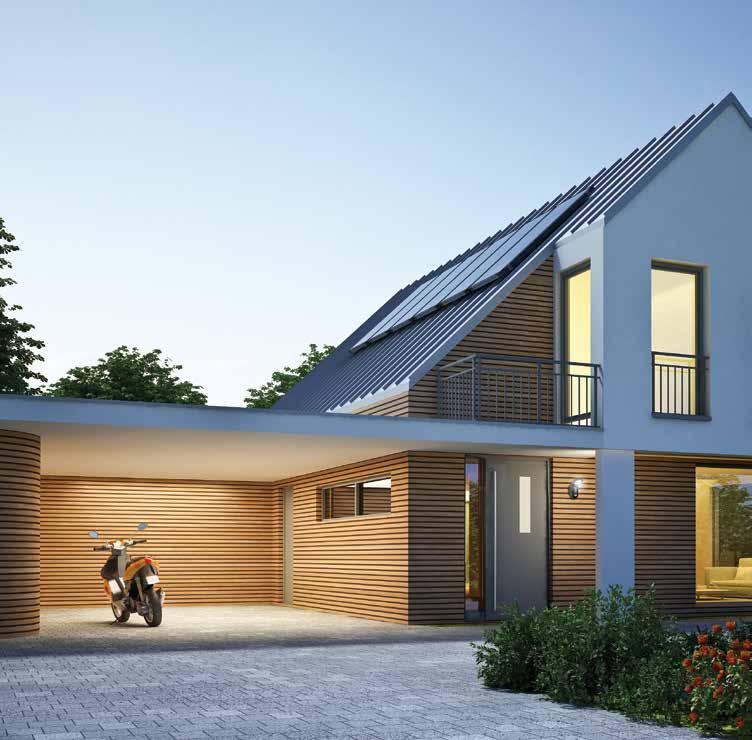

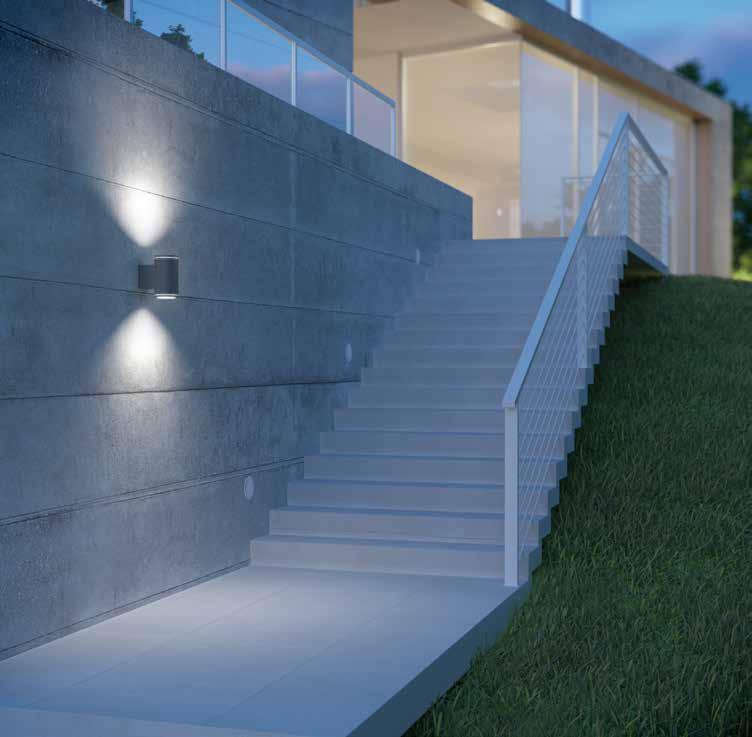

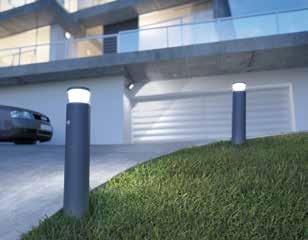

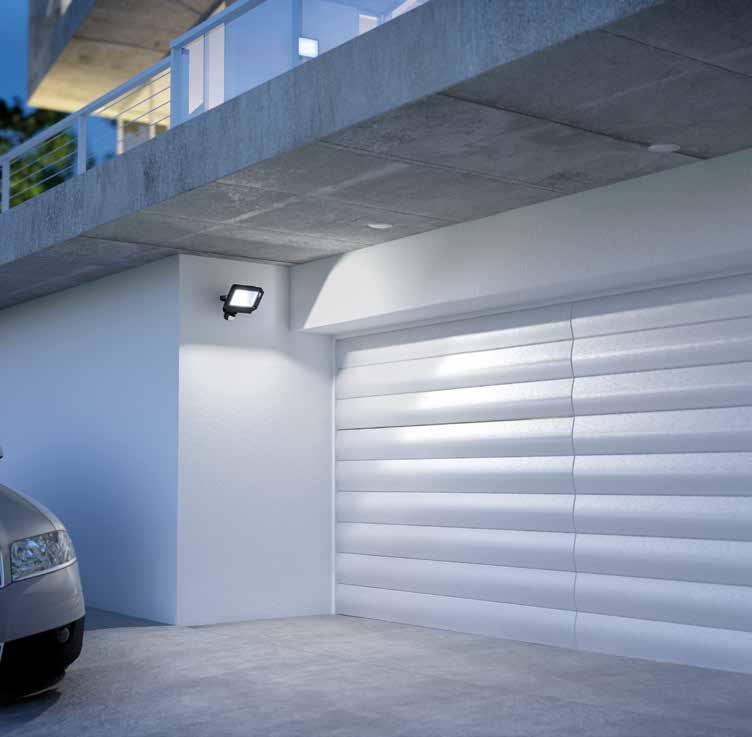

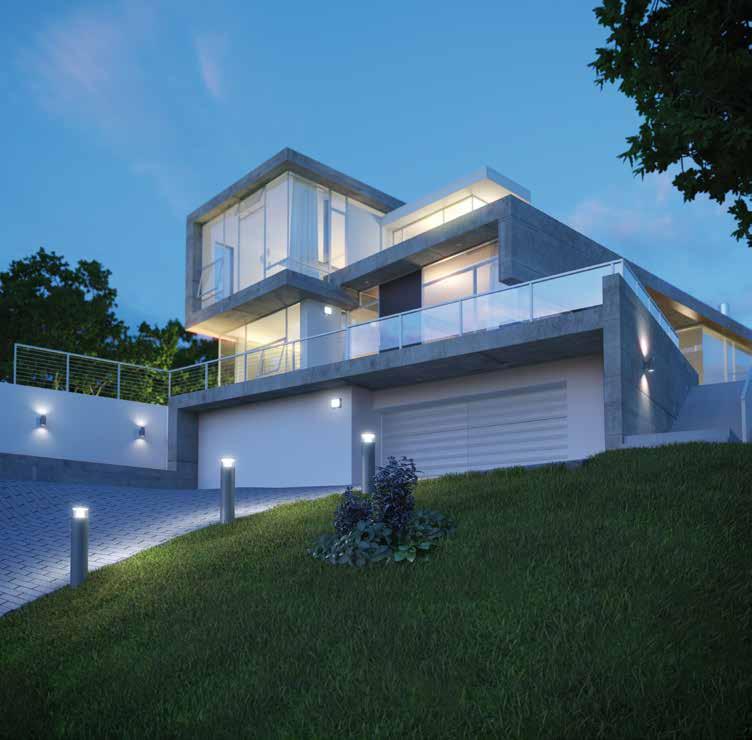

20 Ulkovalaistus OL/AOLsarja sivulta 200 alkaen ALsarja sivulta 206 alkaen ALVA WHLsarja sivulta 212 alkaen Turvavalaistus Työvalaisimet 20 Sarjan yleiskatsaus

21 Valaisimet ALVA UDLsarja sivulta 218 alkaen ALVA BLsarja sivulta 226 alkaen ALVA BL 180 sarja sivulta 232 alkaen ALVA BLsarja sivulta 236 alkaen ALVA BL 180 sarja sivulta 240 alkaen Valonheitin OFR/AFRsarja sivulta 248 alkaen OFL/AFL SUN sarja sivulta 252 alkaen Poistumisreitin tunnukset SLC/SLDsarja sivulta 266 alkaen SLE/SLFsarja sivulta 276 alkaen SLXsarja sivulta 284 alkaen Turvavalaisimet ELXsarja sivulta 302 alkaen ELHsarja sivulta 310 alkaen SLGsarja sivulta 316 alkaen Kannettavat lyhdyt SL P sivulta 320 alkaen Valaisimet PL SUN sarja sivulta 328 alkaen Sarjan yleiskatsaus 21

22 Sisävalaistus Pintaasennettavat kattovalaisimet Monissa tiloissa olemassa olevaan kattoon ei ole mahdollista liittää eikä asentaa järjestelmäkattoa. Tällaisissa tilanteissa voit kuitenkin kääntyä ratkaisujemme puoleen. Järjestelmäratkaisumme ja kattopaneelivalaisimemme voidaan asentaa erikseen saatavilla olevan kehikon avulla. Lisäksi valikoimaamme kuuluu erityisesti tähän asennustapaan kehitettyjä ratkaisuja, jotka soveltuvat myös kiinnitettäviksi seinälle. Ne on helppo asentaa, ne ovat kestäviä, ja niissä on energiatehokkaat ledvalot. Integroitu liikeilmaisin nostaa usein energiatehokkuutta entisestään. Sisältö ELLENsarja OLIVIAsarja ALICEsarja ALICE Quadro järjestelmä Pintaasennettavat kattovalaisimet

23 Pintaasennettavat kattovalaisimet 23

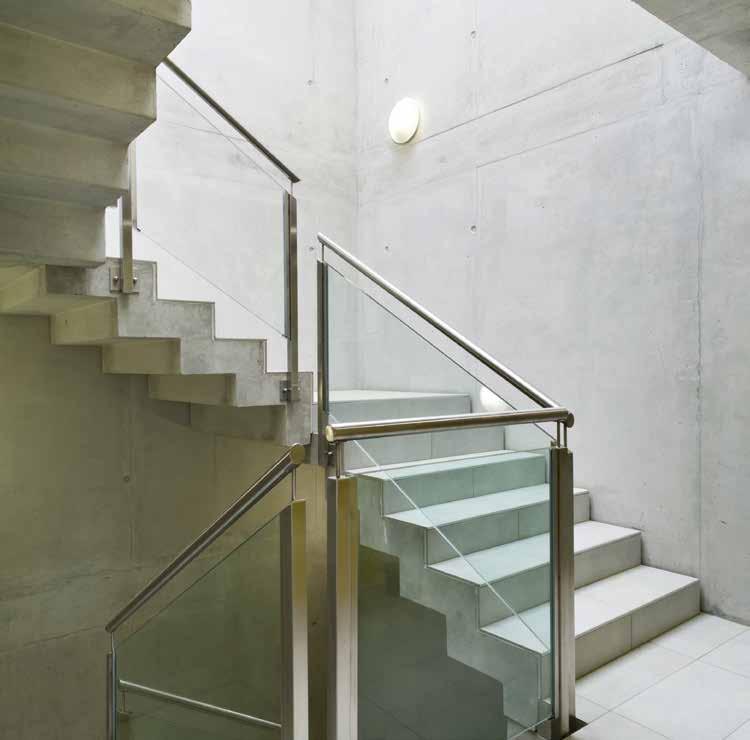

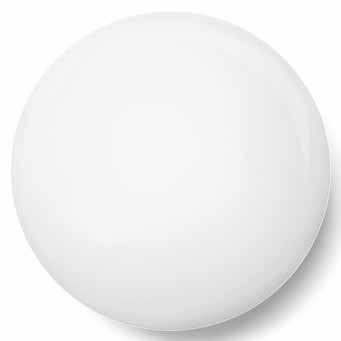

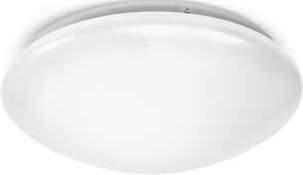

24 ELLENsarja pyöreä, kestävä ja erittäin tehokas 24 ELLENsarja

25 230 V Kauniinmuotoiset ELLENsarjan kattovalaisimet ovat elegantti ratkaisu eteiskäytäviin, porraskäytäviin tai auloihin. Välkkymätön valo luo miellyttävän tunnelman, sisäänrakennetut ledvalot takaavat valaisimen pitkän käyttöiän sekä matalan kokonaisenergiankulutuksen. Jos tämä ei vielä riitä, on olemassa malleja, joissa on integroitu suurtaajuuksinen liikeilmaisin. Se on kätketty opaalin diffuusorin taakse, ja se huolehtii automaattisesti siitä, että energiaa käytetään vain silloin, kun sitä todella tarvitaan. Koko valaisinryhmän energiankäytön valvonnassa apuna on läpijohdotus. VÄLKKYMÄTÖN Pyöreä ledvalaisin Saatavilla olevat valonvärit: 3000 K tai 4000 K Valinnaisena integroitu suurtaajuuksinen ilmaisin ja kytkentälähtö Häikäisyarvo: UGR 22 Korkea valotehokkuus: n. 100 lm/w Välkkymätön valo Nopea asennus läpijohdotuksen ansiosta Yksinkertainen johdotus pistoliittimen kautta ELLENsarja 25

26 m Sisävalaistus Pintaasennettavat kattovalaisimet ELLENsarja Pintaasennettava valaisin / ELLENsarja 12 W / MILKY / 3000 K / 290 mm / 120 Pyöreä ledvalaisin, jossa opaali diffuusori Saatavilla integroidun korkeataajuusilmaisimen ja lisäkytkentälähdön kanssa Seinä ja kattoasennus mahdollisia Nopea asennus läpijohdotuksen ansiosta WCLELL WHOH ELLEN W 3000K MILKY AUTO ON/OFF WCLELL WHO ELLEN W 3000K MILKY ON/OFF Snro EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 96 suora n. 96 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue Ø 300 mm 1,80 m 95 mm 16 m Kulkualue / poikittain ilmaisimeen nähden 26 Pintaasennettavat kattovalaisimet ELLENsarja

27 m Pintaasennettava valaisin / ELLENsarja 12 W / MILKY / 4000 K / 290 mm / 120 Sisävalaistus Pintaasennettavat kattovalaisimet ELLENsarja Pyöreä ledvalaisin, jossa opaali diffuusori Saatavilla integroidun korkeataajuusilmaisimen ja lisäkytkentälähdön kanssa Seinä ja kattoasennus mahdollisia Nopea asennus läpijohdotuksen ansiosta WCLELL WHOH ELLEN W 4000K MILKY AUTO ON/OFF WCLELL WHO ELLEN W 4000K MILKY ON/OFF Snro EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 105 suora n. 105 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue Ø 300 mm 1,80 m 95 mm 16 m Kulkualue / poikittain ilmaisimeen nähden Pintaasennettavat kattovalaisimet ELLENsarja 27

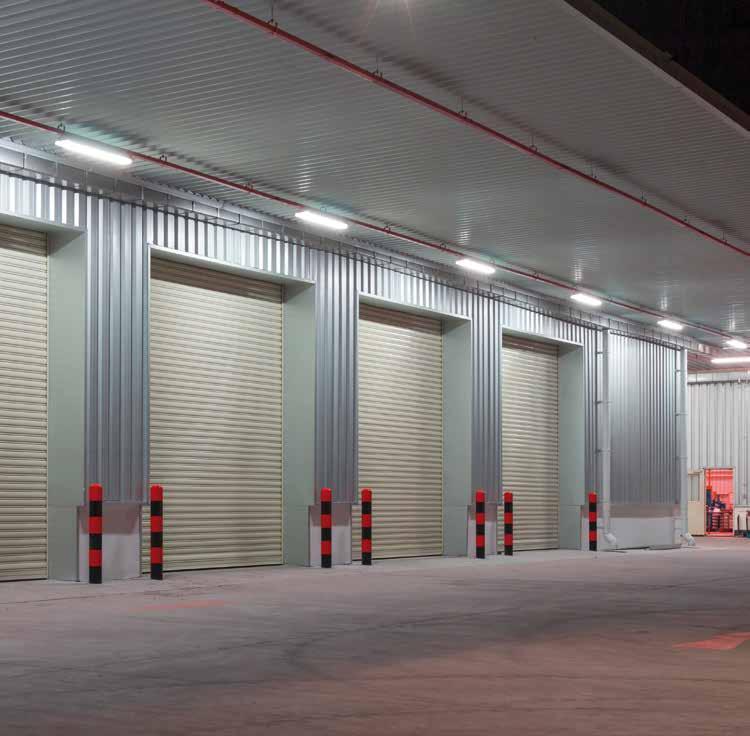

28 OLIVIAsarja hyvin suojattua valonlaatua 28 OLIVIAsarja

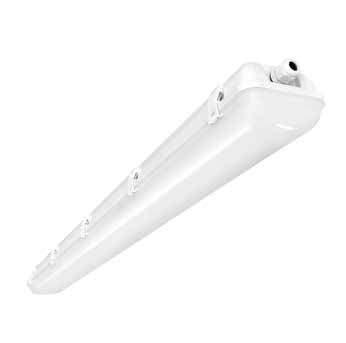

29 230 V Kosteisiin tiloihin tarkoitettu OLIVIAvalaisimemme edustaa ihanteellista välkkymätöntä valaistusratkaisua tiloihin, joissa on erityisen haastavat olosuhteet. Se on saatavilla 230 V:n liitäntälaitteella tai älykkäällä DALIverkotuksella ja suojattu optimaalisesti vierasaineilta. Valaisimessa on hyvä värintoisto ja energiatehokas kokonaisjärjestelmä, ja kätevän, klipseillä irrotettavan diffuusorin sekä tilavan kotelon ja esiasennetun verkkovälityksen ansiosta myös asennus on edullista. VÄLKKYMÄTÖN Kosteiden tilojen ledvalaisin, jossa opaali suojus (MILKY) Asennettavissa seinälle tai kattoon Värilämpötila 4000 K Saatavilla kahdessa koossa: 1265 mm tai 1565 mm Välkkymätön Kestävä; suojausluokat IP 65 ja IK08 Tehontarve 36 W tai 50 W Esiasennetut tulo ja lähtöliitännät kätevään läpijohdotukseen Liitäntälaitteet saatavilla 230 V tai DALIliitännöille OLIVIAsarja 29

30 Sisävalaistus Pintaasennettavat kattovalaisimet OLIVIAsarja Kosteiden tilojen valaisimet / Serie OLIVIA 36 W / MILKY / 4000 K / 1265 mm / 180 Kosteiden tilojen ledvalaisimet, joissa opaali (MILKY) suojus (diffuusori) Asennettavissa seinälle ja kattoon Johtojen läpivienti mahdollista taustapuolelta ja jokaiselta puolelta Erittäin hyvä valonlaatu LEDvalojen käyttöikä h LM80 B10 Yhdistetty häikäisyarvo (UGR) 22 Integroitu kytkentälaite (on/off), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) Vaaleanharmaa kotelo, RAL 7035 vastaavuus MPLOLI GRO (1) OLIVIA W K MILKY On/Off MPLOLI GRO0DALI000 (1) OLIVIA W K MILKY DALI Snro EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 1265 mm 88 mm 130 mm 30 Pintaasennettavat kattovalaisimet OLIVIAsarja

31 Kosteiden tilojen valaisimet / Serie OLIVIA 50 W / MILKY / 4000 K / 1565 mm / 180 Sisävalaistus Pintaasennettavat kattovalaisimet OLIVIAsarja Kosteiden tilojen ledvalaisimet, joissa opaali (MILKY) suojus (diffuusori) Asennettavissa seinälle ja kattoon Johtojen läpivienti mahdollista taustapuolelta ja jokaiselta puolelta Erittäin hyvä valonlaatu LEDvalojen käyttöikä h LM80 B10 Integroitu kytkentälaite (on/off), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) Vaaleanharmaa kotelo, RAL 7035 vastaavuus MPLOLI GRO (1) OLIVIA W K MILKY On/Off MPLOLI GRO0DALI000 (1) OLIVIA W K MILKY DALI Snro EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 1565 mm 88 mm 130 mm Pintaasennettavat kattovalaisimet OLIVIAsarja 31

32 Sisävalaistus Pintaasennettavat kattovalaisimet OLIVIAsarja Kosteiden tilojen valaisimet / Serie OLIVIA 60 W / MILKY / 4000 K / 1565 mm / 180 Kosteiden tilojen ledvalaisimet, joissa opaali (MILKY) suojus (diffuusori) Asennettavissa seinälle ja kattoon Johtojen läpivienti mahdollista taustapuolelta ja jokaiselta puolelta Erittäin hyvä valonlaatu LEDvalojen käyttöikä h LM80 B10 Integroitu kytkentälaite (on/off), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) Vaaleanharmaa kotelo, RAL 7035 vastaavuus MPLOLI GRO OLIVIA W 4000K MILKY On/Off Snro EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 108 suora 24 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 1565 mm 88 mm 130 mm 32 Pintaasennettavat kattovalaisimet OLIVIAsarja

33 Pintaasennettavat kattovalaisimet OLIVIAsarja 33 Sisävalaistus Pintaasennettavat kattovalaisimet OLIVIAsarja

34 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICEsarja 30 W / CRYSTAL / 2700 K 6500 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Integroitu ESYLUX Light Control valonhallintajärjestelmä ja mukautuva vakiovalonsäätely ja SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Värilämpötila noin 2700 K 6500 K (Tunable White) PNLALC100308TWWHC0ELCM00 (1) ALICE W TW CRYSTAL MASTER DALI PNLALC100308TWWHCLELCM00 (1) ALICE W TW CRYSTAL LS MASTER DALI PNLALC100308TWWHC0ELCS00 (1) ALICE W TW CRYSTAL SLAVE PNLALC100308TWWHCLELCS00 (1) ALICE W TW CRYSTAL LS SLAVE PNLALC100308TWWHC0ELCM00B (1) ALICE W TW CRYSTAL MASTER DALI BT PNLALC100308TWWHCLELCM00B (1) ALICE W TW CRYSTAL LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 34 Pintaasennettavat kattovalaisimet ALICEsarja

35 Pintaasennettava valaisin / ALICEsarja 30 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLALC WHC (1) ALICE W K CRYSTAL On/Off PNLALC WHC00000LC (1) ALICE W 3000K CRYSTAL On/Off LINECT PNLALC WHC (1) ALICE W K CRYSTAL 1 10V PNLALC WHC0110LC (1) ALICE W K CRYSTAL 1 10 V LINECT PNLALC WHC0DALI00 (1) ALICE W 3000K CRYSTAL DALI PNLALC WHC0DALILC (1) ALICE W K CRYSTAL DALI LINECT PNLALC WHC0ELCM00 (1) ALICE W K CRYSTAL MASTER DALI PNLALC WHCLELCM00 (1) ALICE W K CRYSTAL LS MASTER DALI PNLALC WHC0ELCS00 (1) ALICE W 3000K CRYSTAL SLAVE PNLALC WHCLELCS00 (1) ALICE W K CRYSTAL LS SLAVE PNLALC WHC0ELCM00B (1) ALICE W 3000K CRYSTAL MASTER DALI BT PNLALC WHCLELCM00B (1) ALICE W 3000K CRYSTAL LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 35

36 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICEsarja 30 W / CRYSTAL / K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 1 10 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLALC WHC (1) ALICE W 4000K CRYSTAL On/Off PNLALC WHC00000LC (1) ALICE W K CRYSTAL On/Off LINECT PNLALC WHC (1) ALICE W 4000K CRYSTAL 1 10V PNLALC WHC0110LC (1) ALICE W 4000K CRYSTAL 1 10 V LINECT PNLALC WHC0DALI00 (1) ALICE W K CRYSTAL DALI PNLALC WHC0DALILC (1) ALICE W 4000K CRYSTAL DALI LINECT PNLALC WHC0ELCM00 (1) ALICE W 4000K CRYSTAL MASTER DALI PNLALC WHCLELCM00 (1) ALICE W 4000K CRYSTAL LS MASTER DALI PNLALC WHC0ELCS00 (1) ALICE W K CRYSTAL SLAVE PNLALC WHCLELCS00 (1) ALICE W 4000K CRYSTAL LS SLAVE PNLALC WHC0ELCM00B (1) ALICE W K CRYSTAL MASTER DALI BT PNLALC WHCLELCM00B (1) ALICE W K CRYSTAL LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 36 Pintaasennettavat kattovalaisimet ALICEsarja

37 Pintaasennettava valaisin / ALICEsarja 30 W / MILKY / 2700 K6500 K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 1 10 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Värilämpötila noin 2700 K 6500 K (Tunable White) PNLALC100308TWWHO0ELCM00 (1) ALICE W TW MILKY MASTER DALI PNLALC100308TWWHOLELCM00 (1) ALICE W TW MILKY LS MASTER DALI PNLALC100308TWWHO0ELCS00 (1) ALICE W TW MILKY SLAVE PNLALC100308TWWHOLELCS00 (1) ALICE W TW MILKY LS SLAVE PNLALC100308TWWHO0ELCM00B (1) ALICE W TW MILKY MASTER DALI BT PNLALC100308TWWHOLELCM00B (1) ALICE W TW MILKY LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 37

38 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICEsarja 30 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLALC WHO (1) ALICE W K MILKY On/Off PNLALC WHO00000LC (1) ALICE W 3000K MILKY On/Off LINECT PNLALC WHO (1) ALICE W 3000K MILKY 1 10 V PNLALC WHO0110LC (1) ALICE W K MILKY 1 10 V LINECT PNLALC WHO0DALI00 (1) ALICE W 3000K MILKY DALI PNLALC WHO0DALILC (1) ALICE W K MILKY DALI LINECT PNLALC WHO0ELCM00 (1) ALICE W 3000K MILKY MASTER DALI PNLALC WHOLELCM00 (1) ALICE W K MILKY LS MASTER DALI PNLALC WHO0ELCS00 (1) ALICE W 3000K MILKY SLAVE PNLALC WHOLELCS00 (1) ALICE W K MILKY LS SLAVE PNLALC WHO0ELCM00B (1) ALICE W K MILKY MASTER DALI BT PNLALC WHOLELCM00B (1) ALICE W 3000K MILKY LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 85 suora n. 85 suora n. 85 suora n. 85 suora n. 85 suora n. 85 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 38 Pintaasennettavat kattovalaisimet ALICEsarja

39 Pintaasennettava valaisin / ALICEsarja 30 W / MILKY / K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisin, jossa prismaattinen suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLALC WHO (1) ALICE W 4000K MILKY On/Off PNLALC WHO00000LC (1) ALICE W K MILKY On/Off LINECT PNLALC WHO (1) ALICE W K MILKY 1 10 V PNLALC WHO0110LC (1) ALICE W 4000K MILKY 1 10 V LINECT PNLALC WHO0DALI00 (1) ALICE W K MILKY DALI PNLALC WHO0DALILC (1) ALICE W 4000K MILKY DALI LINECT PNLALC WHO0ELCM00 (1) ALICE W K MILKY MASTER DALI PNLALC WHOLELCM00 (1) ALICE W 4000K MILKY LS MASTER DALI PNLALC WHO0ELCS00 (1) ALICE W K MILKY SLAVE PNLALC WHOLELCS00 (1) ALICE W 4000K MILKY LS SLAVE PNLALC WHO0ELCM00B (1) ALICE W 4000K MILKY MASTER DALI BT PNLALC WHOLELCM00B (1) ALICE W K MILKY LS MASTER DALI BT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora n. 95 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 39

40 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICEsarja 40 W / CRYSTAL / 3000 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLALC WHC (1) ALICE W K CRYSTAL On/Off PNLALC WHC00000LC (1) ALICE W 3000K CRYSTAL On/Off LINECT PNLALC WHC (1) ALICE W K CRYSTAL 1 10V PNLALC WHC0110LC (1) ALICE W K CRYSTAL 1 10 V LINECT PNLALC WHC0DALI00 (1) ALICE W 3000K CRYSTAL DALI PNLALC WHC0DALILC (1) ALICE W K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 89 suora n. 89 suora n. 89 suora n. 89 suora n. 89 suora n. 89 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm 40 Pintaasennettavat kattovalaisimet ALICEsarja

41 Pintaasennettava valaisin / ALICEsarja 40 W / CRYSTAL / K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLALC WHC (1) ALICE W 4000K CRYSTAL On/Off PNLALC WHC00000LC (1) ALICE W K CRYSTAL On/Off LINECT PNLALC WHC (1) ALICE W 4000K CRYSTAL 1 10V PNLALC WHC0110LC (1) ALICE W 4000K CRYSTAL 1 10 V LINECT PNLALC WHC0DALI00 (1) ALICE W K CRYSTAL DALI PNLALC WHC0DALILC (1) ALICE W 4000K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 97 suora n. 97 suora n. 97 suora n. 97 suora n. 97 suora n. 97 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm Pintaasennettavat kattovalaisimet ALICEsarja 41

42 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICEsarja 40 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 1 10 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLALC WHO (1) ALICE W K MILKY On/Off PNLALC WHO00000LC (1) ALICE W 3000K MILKY On/Off LINECT PNLALC WHO (1) ALICE W 3000K MILKY 1 10 V PNLALC WHO0110LC (1) ALICE W K MILKY 1 10 V LINECT PNLALC WHO0DALI00 (1) ALICE W 3000K MILKY DALI PNLALC WHO0DALILC (1) ALICE W K MILKY DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 75 suora n. 75 suora n. 75 suora n. 75 suora n. 75 suora n. 75 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm 42 Pintaasennettavat kattovalaisimet ALICEsarja

43 Pintaasennettava valaisin / ALICEsarja 40 W / MILKY / K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLALC WHO (1) ALICE W 4000K MILKY On/Off PNLALC WHO00000LC (1) ALICE W K MILKY On/Off LINECT PNLALC WHO (1) ALICE W K MILKY 1 10 V PNLALC WHO0110LC (1) ALICE W 4000K MILKY 1 10 V LINECT PNLALC WHO0DALI00 (1) ALICE W K MILKY DALI PNLALC WHO0DALILC (1) ALICE W 4000K MILKY DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 81 suora n. 81 suora n. 81 suora n. 81 suora n. 81 suora n. 81 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm Pintaasennettavat kattovalaisimet ALICEsarja 43

44 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / CRYSTAL / K6 500 K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (2 x Controller Box ja SymbiLogictekniikka), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Värilämpötila noin 2700 K6500 K (Tunable White) PNLALC100308TWWHC0ELCX00 (1) ALICE W TW CRYSTAL QUADRO SET PNLALC100308TWWHCLELCX00 (1) ALICE W TW CRYSTAL LS QUADRO SET PNLALC100308TWWHC0ELCX00B (1) ALICE W TW CRYSTAL QUADRO SET BT PNLALC100308TWWHCLELCX00B (1) ALICE W TW CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 44 Pintaasennettavat kattovalaisimet ALICEsarja

45 Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (neutraalivalkoinen) Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi PNLALC WHC0ELCX00 (1) ALICE W 3000K CRYSTAL QUADRO SET PNLALC WHCLELCX00 (1) ALICE W 3000K CRYSTAL LS QUADRO SET PNLALC WHC0ELCX00B (1) ALICE W K CRYSTAL QUADRO SET BT PNLALC WHCLELCX00B (1) ALICE W 3000K CRYSTAL LS QUADRO SET BT EQ / EQ / EQ / EQ / n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 45

46 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / CRYSTAL / 2700 K6500 K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (2 x Controller Box ja SymbiLogictekniikka), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Värilämpötila noin 2700 K6500 K (Tunable White) PNLALC100308TWWHC0ELCX00 (1) ALICE W TW CRYSTAL QUADRO SET PNLALC100308TWWHCLELCX00 (1) ALICE W TW CRYSTAL LS QUADRO SET PNLALC100308TWWHC0ELCX00B (1) ALICE W TW CRYSTAL QUADRO SET BT PNLALC100308TWWHCLELCX00B (1) ALICE W TW CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 46 Pintaasennettavat kattovalaisimet ALICEsarja

47 Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (neutraalivalkoinen) PNLALC WHC0ELCX00 (1) ALICE W 3000K CRYSTAL QUADRO SET PNLALC WHCLELCX00 (1) ALICE W 3000K CRYSTAL LS QUADRO SET PNLALC WHC0ELCX00B (1) ALICE W K CRYSTAL QUADRO SET BT PNLALC WHCLELCX00B (1) ALICE W 3000K CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 47

48 Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisinsarja, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (neutraalivalkoinen) PNLALC WHO0ELCX00 (1) ALICE W 3000K MILKY QUADRO SET PNLALC WHOLELCX00 (1) ALICE W 3000K MILKY LS QUADRO SET PNLALC WHO0ELCX00B (1) ALICE W K MILKY QUADRO SET BT PNLALC WHOLELCX00B (1) ALICE W K MILKY LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 85 suora n. 85 suora n. 85 suora n. 85 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 48 Pintaasennettavat kattovalaisimet ALICEsarja

49 Pintaasennettava valaisin / ALICE QUADRO SETsarja 120 W / MILKY / K / 600 x 600 mm Sisävalaistus Pintaasennettavat kattovalaisimet ALICEsarja Ledvalaisinsarja, jossa opaali (MILKY) suojus (diffuusori) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLALC WHO0ELCX00 (1) ALICE W K MILKY QUADRO SET PNLALC WHOLELCX00 (1) ALICE W K MILKY LS QUADRO SET PNLALC WHO0ELCX00B (1) ALICE W 4000K MILKY QUADRO SET BT PNLALC WHOLELCX00B (1) ALICE W 4000K MILKY LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora n. 90 suora n. 90 suora n. 90 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 595 mm 360 Ø 3 m Ø 4 m Ø 8 m 595 mm 60 mm Työskentelyalue n. Ø 3 m Suoraan ilmaisimeen nähden n. Ø 4 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Pintaasennettavat kattovalaisimet ALICEsarja 49

50 Sisävalaistus Lisävarusteet ALICEsarja RJ45liitäntäkaapeli 5,0 m valkonien RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: valkonien EANkoodi Tilaus / Snro CACpatchkaapeli RJ valkonien EC / CACpatchkaapeli RJ valkonien EC / RJ45liitäntäkaapeli 5,0 m punainen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: punainen EANkoodi Tilaus / Snro CACpatchkaapeli, RJ45 5,0, punainen EQ / RJ45liitäntäkaapeli 5,0 m sininen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: sininen EANkoodi Tilaus / Snro CACpatchkaapeli RJ45, 5,0, sininen EQ / CACpatchkaapeli RJ45, 10.0, sininen EQ / 50 Lisävarusteet ALICEsarja

51 Lisävarusteet ALICEsarja 51 Sisävalaistus Lisävarusteet ALICEsarja

52 Sisävalaistus Upotettavat kattovalaisimet Alaslasketut katot ovat yksi yleisimmistä sisäkattotyypeistä julkisissa rakennuksissa. Ne sekä piilottavat lukuisat tekniset elementit että helpottavat usein huonetekniikan asentamista. Myöhemmin teknisten ratkaisujen vaihtaminen tai parantaminen on yksinkertaisempaa. Tähän kattotyyppiin ESYLUXilla on erityisen kattava valikoima valaisinratkaisuja, jotka on helppo asentaa niille tarkoitettuihin paikkoihin katossa. Yksittäisestä standardivalaisimesta, jolla on liitäntälaitteet 230 V kytkinkäyttöön, 110 V:n himmennykseen tai DALIvalonhallintaan, aina älykkäisiin, hyvin laajennettavissa oleviin valojärjestelmiin, joissa on biologisesti vaikuttava valo. Sisältö CELINEsarja CELINE Quadro järjestelmä NOVAsarja NOVA Quadro järjestelmä STELLAsarja CLARAsarja Upotettavat kattovalaisimet

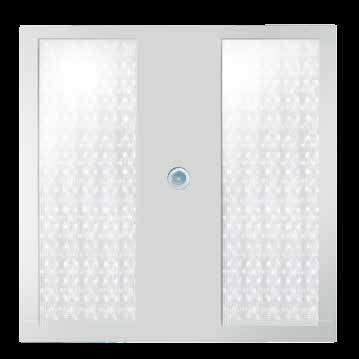

53 Upotettavat kattovalaisimet 53

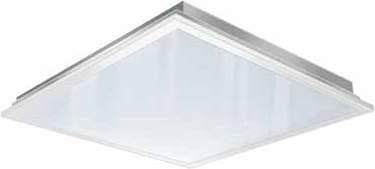

54 CELINEsarjan standardimallit monipuolinen vaihtoehto vaativiin tilanteisiin 54 CELINEsarja

55 110 V 230 V Joskus kokonaisratkaisumme on onnistunut niin hyvin, että jo pelkät yksittäiset osat tuovat todellista lisäarvoa. Näin on esimerkiksi CELINE ja NOVAsarjojen kohdalla. Tämä ei koske vain Quadrojärjestelmien ESYLUX Light Control (ELC) valonohjausta tai integroitua SymbiLogictekniikkaa: Haluamme, että asiakkaamme voivat hyötyä valaisimiemme korkealaatuisesta valosta ja energiatehokkuudesta hankkimatta koko ratkaisua. Siksi valaisimiamme on saatavilla myös yksittäin. Ne sopivat kaikille nykyisille ohjaustekniikoille, olipa kyseessä sitten yksinkertainen kytkentälaite, 110 voltin himmennys tai digitaalinen DALIverkotus. Näin tarjoamme enemmän joustavuutta ja samalla takaamme helpon asennuksen lisävarusteena saatavilla Linect liittimillä. VÄLKKYMÄTÖN Ledpaneelivalaisin järjestelmäkattoon, jossa on peitetyt tai näkyvät kannatuskiskot Sopii mitoille 600 x 600 mm Liitäntälaitteet: 230 V, 110 V tai DALI Saatavilla olevat valonvärit 3000 K, 4000 K tai Tunable White Erilaiset diffuusorivaihtoehdot: prismaattinen (CRYSTAL) tai opaali (MILKY) Tehontarve 30 W tai 40 W Sopii diffuusorin mukaan päätetyöskentelyyn tai tekniseen piirtämiseen Välkkymätön CELINEsarja 55

56 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / K6 500 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 2700 K6500 K (Tunable White) PNLCEL100308TWWHC0ELCS000 CELINE W TW CRYSTAL ELC SATELLITE Snro EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 130 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm 56 Kattopaneelivalaisimet CELINEsarja

57 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC0ELCS000 CELINE W 3000K CRYSTAL ELC SATELLITE PNLCEL WHC CELINE W 3000K CRYSTAL ON/OFF PNLCEL WHC00000LC0 CELINE W 3000K CRYSTAL ON/OFF LINECT PNLCEL WHC CELINE W 3000K CRYSTAL 1 10 V PNLCEL WHC0110LC0 CELINE W K CRYSTAL 1 10 V LINECT PNLCEL WHC0DALI000 CELINE W 3000K CRYSTAL DALI PNLCEL WHC0DALILC0 CELINE W K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 117 suora n. 120 suora n. 120 suora n. 120 suora n. 120 suora n. 120 suora n. 120 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm Kattopaneelivalaisimet CELINEsarja 57

58 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC0ELCS000 CELINE W K CRYSTAL ELC SATELLITE PNLCEL WHC CELINE W K CRYSTAL ON/OFF PNLCEL WHC00000LC0 CELINE W K CRYSTAL ON/OFF LINECT PNLCEL WHC CELINE W K CRYSTAL 1 10 V PNLCEL WHC0110LC0 CELINE W 4000K CRYSTAL 1 10 V LINECT PNLCEL WHC0DALI000 CELINE W K CRYSTAL DALI PNLCEL WHC0DALILC0 CELINE W 4000K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 130 suora ca. 132 suora ca. 132 suora ca. 132 suora ca. 132 suora ca. 132 suora ca. 132 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm 58 Kattopaneelivalaisimet CELINEsarja

59 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 2700 K6500 K (Tunable White) PNLCEL100308TWWHO0ELCS000 CELINE W TW MILKY ELC SATELLITE PNLCEL100308TWWHM0ELCS000 CELINE W TW MILKY 22 ELC SATELLITE Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 114 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm Kattopaneelivalaisimet CELINEsarja 59

60 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO0ELCS000 CELINE W 3000K MILKY ELC SATELLITE PNLCEL WHO CELINE W 3000K MILKY ON/OFF PNLCEL WHO00000LC0 CELINE W K MILKY ON/OFF LINECT PNLCEL WHO CELINE W 3000K MILKY 1 10 V PNLCEL WHO0110LC0 CELINE W 3000K MILKY 1 10 V LINECT PNLCEL WHO0DALI000 CELINE W K MILKY DALI PNLCEL WHO0DALILC0 CELINE W 3000K MILKY DALI LINECT PNLCEL WHM0ELCS000 CELINE W 3000K MILKY 22 ELC SATELLITE PNLCEL WHM CELINE W 3000K MILKY 22 ON/OFF PNLCEL WHM00000LC0 CELINE W 3000K MILKY 22 ON/OFF LINECT PNLCEL WHM CELINE W 3000K MILKY V PNLCEL WHM0110LC0 CELINE W 3000K MILKY V LINECT PNLCEL WHM0DALI000 CELINE W 3000K MILKY 22 DALI PNLCEL WHM0DALILC0 CELINE W 3000K MILKY 22 DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 102 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora ca. 107 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm 60 Kattopaneelivalaisimet CELINEsarja

61 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO0ELCS000 CELINE W K MILKY ELC SATELLITE PNLCEL WHO CELINE W K MILKY ON/OFF PNLCEL WHO00000LC0 CELINE W 4000K MILKY ON/OFF LINECT PNLCEL WHO CELINE W K MILKY 1 10 V PNLCEL WHO0110LC0 CELINE W K MILKY 1 10 V LINECT PNLCEL WHO0DALI000 CELINE W 4000K MILKY DALI PNLCEL WHO0DALILC0 CELINE W K MILKY DALI LINECT PNLCEL WHM0ELCS000 CELINE W 4000K MILKY 22 ELC SATELLITE PNLCEL WHM CELINE W 4000K MILKY 22 ON/OFF PNLCEL WHM00000LC0 CELINE W 4000K MILKY 22 ON/OFF LINECT PNLCEL WHM CELINE W 4000K MILKY V PNLCEL WHM0110LC0 CELINE W 4000K MILKY V LINECT PNLCEL WHM0DALI000 CELINE W 4000K MILKY 22 DALI PNLCEL WHM0DALILC0 CELINE W 4000K MILKY 22 DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 108 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora ca. 114 suora n. 115 suora n. 115 suora n. 115 suora n. 115 suora n. 115 suora n. 115 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm Kattopaneelivalaisimet CELINEsarja 61

62 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 40 W / CRYSTAL / 3000 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC CELINE W 3000K CRYSTAL ON/OFF PNLCEL WHC00000LC0 CELINE W 3000K CRYSTAL ON/OFF LINECT PNLCEL WHC CELINE W 3000K CRYSTAL 1 10 V PNLCEL WHC0110LC0 CELINE W K CRYSTAL 1 10 V LINECT PNLCEL WHC0DALI000 CELINE W 3000K CRYSTAL DALI PNLCEL WHC0DALILC0 CELINE W K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) 45, n. 113 suora 19 45, n. 113 suora 19 45, n. 113 suora 19 45, n. 113 suora 19 45, n. 113 suora 19 45, n. 113 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm 62 Kattopaneelivalaisimet CELINEsarja

63 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINEsarja 40 W / CRYSTAL / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC CELINE W K CRYSTAL ON/OFF PNLCEL WHC00000LC0 CELINE W K CRYSTAL ON/OFF LINECT PNLCEL WHC CELINE W K CRYSTAL 1 10 V PNLCEL WHC0110LC0 CELINE W 4000K CRYSTAL 1 10 V LINECT PNLCEL WHC0DALI000 CELINE W K CRYSTAL DALI PNLCEL WHC0DALILC0 CELINE W 4000K CRYSTAL DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) 45, n. 120 suora 19 45, n. 120 suora 19 45, n. 120 suora 19 45, n. 120 suora 19 45, n. 120 suora 19 45, n. 120 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm Kattopaneelivalaisimet CELINEsarja 63

64 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 40 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO CELINE W 3000K MILKY ON/OFF PNLCEL WHO00000LC0 CELINE W K MILKY ON/OFF LINECT PNLCEL WHO CELINE W 3000K MILKY 1 10 V PNLCEL WHO0110LC0 CELINE W 3000K MILKY 1 10 V LINECT PNLCEL WHO0DALI000 CELINE W K MILKY DALI PNLCEL WHO0DALILC0 CELINE W 3000K MILKY DALI LINECT PNLCEL WHM CELINE W 3000K MILKY 22 ON/OFF PNLCEL WHM00000LC0 CELINE W 3000K MILKY 22 ON/OFF LINECT PNLCEL WHM CELINE W 3000K MILKY V PNLCEL WHM0110LC0 CELINE W 3000K MILKY V LINECT PNLCEL WHM0DALI000 CELINE W 3000K MILKY 22 DALI PNLCEL WHM0DALILC0 CELINE W 3000K MILKY 22 DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) 45, n. 100 suora 19 45, n. 100 suora 19 45, n. 100 suora 19 45, n. 100 suora 19 45, n. 100 suora 19 45, n. 100 suora 19 45, ca. 106 suora 22 45, ca. 106 suora 22 45, ca. 106 suora 22 45, ca. 106 suora 22 45, ca. 106 suora 22 45, ca. 106 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm 64 Kattopaneelivalaisimet CELINEsarja

65 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINEsarja 40 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO CELINE W K MILKY ON/OFF PNLCEL WHO00000LC0 CELINE W 4000K MILKY ON/OFF LINECT PNLCEL WHO CELINE W K MILKY 1 10 V PNLCEL WHO0110LC0 CELINE W K MILKY 1 10 V LINECT PNLCEL WHO0DALI000 CELINE W 4000K MILKY DALI PNLCEL WHO0DALILC0 CELINE W K MILKY DALI LINECT PNLCEL WHM CELINE W 4000K MILKY 22 ON/OFF PNLCEL WHM00000LC0 CELINE W 4000K MILKY ON/OFF LINECT PNLCEL WHM CELINE W 4000K MILKY V PNLCEL WHM0110LC0 CELINE W 4000K MILKY V LINECT PNLCEL WHM0DALI000 CELINE W 4000K MILKY 22 DALI PNLCEL WHM0DALILC0 CELINE W 4000K MILKY 22 DALI LINECT Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / _ EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) 45, ca. 106 suora 19 45, ca. 106 suora 19 45, ca. 106 suora 19 45, ca. 106 suora 19 45, ca. 106 suora 19 45, ca. 106 suora 19 45, n. 111 suora 22 45, n. 111 suora 22 45, n. 111 suora 22 45, n. 111 suora 22 45, n. 111 suora 22 45, n. 111 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 100,6 mm 593 mm Kattopaneelivalaisimet CELINEsarja 65

66 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / K / 1200 x 300 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely ja SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Värilämpötila noin 2700 K6500 K (Tunable White) PNLCEL140308TWWHC0ELCS000 CELINE 1200x300 30W TW CRYSTAL SLAVE PNLCEL140308TWWHCPELCS000 CELINE 1200x300 30W TW CRYSTAL PD SLAVE Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 103 suora n. 103 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 66 Kattopaneelivalaisimet CELINEsarja

67 Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / 3000 K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC CELINE 1200x300 30W 3000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 30W 3000K CRYSTAL DALI PNLCEL WHC0ELCS000 CELINE 1200x300 30W 3000K CRYSTAL SLAVE PNLCEL WHCP CELINE 1200x300 30W 3000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W 3000K CRYSTAL PD DALI PNLCEL WHCPELCS000 CELINE 1200x300 30W 3000K CRYSTAL PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 103 suora n. 103 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 103 suora n. 103 suora n. 103 suora n. 103 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 67

68 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / CRYSTAL / K / 1200 x 300 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC CELINE 1200x300 30W 4000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 30W 4000K CRYSTAL DALI PNLCEL WHC0ELCS000 CELINE 1200x300 30W 4000K CRYSTAL SLAVE PNLCEL WHCP CELINE 1200x300 30W 4000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W K CRYSTAL PD DALI PNLCEL WHCPELCS000 CELINE 1200x300 30W 4000K CRYSTAL PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 111 suora n. 111 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 111 suora n. 111 suora n. 111 suora n. 111 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 68 Kattopaneelivalaisimet CELINEsarja

69 Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Värilämpötila noin K (Tunable White) PNLCEL140308TWWHO0ELCS000 CELINE 1200x300 30W TW MILKY SLAVE PNLCEL140308TWWHOPELCS000 CELINE 1200x300 30W TW MILKY PD SLAVE PNLCEL140308TWWHM0ELCS000 CELINE 1200x300 30W TW MILKY 22 SLAVE PNLCEL140308TWWHMPELCS000 CELINE 1200x300 30W TW MILKY 22 PD SLAVE Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 69

70 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / 3000 K / 1200 x 300 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Elektroninen liitäntälaite (valittavissa on/off, 1 10 V tai DALI) sisältyy toimitukseen Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO CELINE 1200x300 30W 3000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x300 30W 3000K MILKY DALI PNLCEL WHO0ELCS000 CELINE 1200x300 30W 3000K MILKY SLAVE PNLCEL WHOP CELINE 1200x300 30W 3000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W 3000K MILKY PD DALI PNLCEL WHOPELCS000 CELINE 1200x300 30W 3000K MILKY PD SLAVE PNLCEL WHM CELINE 1200x300 30W 3000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 30W 3000K MILKY 22 DALI PNLCEL WHM0ELCS000 CELINE 1200x300 30W 3000K MILKY 22 SLAVE PNLCEL WHMP CELINE 1200x300 30W 3000K MILKY PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 30W 3000K MILKY 22 PD DALI PNLCEL WHMPELCS000 CELINE 1200x300 30W 3000K MILKY 22 PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 70 Kattopaneelivalaisimet CELINEsarja

71 Upotettavat kattovalaisimet / CELINEsarja 30 W / MILKY / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Kun lisävarusteet kattoasennukseen Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO CELINE 1200x300 30W 4000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x300 30W 4000K MILKY DALI PNLCEL WHO0ELCS000 CELINE 1200x300 30W 4000K MILKY SLAVE PNLCEL WHOP CELINE 1200x300 30W 4000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W K MILKY PD DALI PNLCEL WHOPELCS000 CELINE 1200x300 30W 4000K MILKY PD SLAVE PNLCEL WHM CELINE 1200x300 30W 4000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 30W 4000K MILKY 22 DALI PNLCEL WHM0ELCS000 CELINE 1200x300 30W 4000K MILKY 22 SLAVE PNLCEL WHMP CELINE 1200x300 30W 4000K MILKY 22 PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 30W 4000K MILKY 22 PD DALI PNLCEL WHMPELCS000 CELINE 1200x300 30W 4000K MILKY 22 PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 103 suora n. 103 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 71

72 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 40 W / CRYSTAL / 3000 K / 1200 x 300 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC CELINE 1200x300 40W 3000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 40W 3000K CRYSTAL DALI PNLCEL WHCP CELINE 1200x300 40W 3000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W 3000K CRYSTAL PD DALI Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 105 suora n. 109 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 72 Kattopaneelivalaisimet CELINEsarja

73 Upotettavat kattovalaisimet / CELINEsarja 40 W / CRYSTAL / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC CELINE 1200x300 40W 4000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 40W 4000K CRYSTAL DALI PNLCEL WHCP CELINE 1200x300 40W 4000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W K CRYSTAL PD DALI Snro EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 109 suora n. 109 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 109 suora n. 109 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 73

74 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 40 W / MILKY / 3000 K / 1200 x 300 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO CELINE 1200x W 3000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x W 3000K MILKY DALI PNLCEL WHOP CELINE 1200x300 40W 3000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W 3000K MILKY PD DALI PNLCEL WHM CELINE 1200x300 40W 3000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 40W 3000K MILKY 22 DALI PNLCEL WHMP CELINE 1200x300 40W 3000K MILKY 22 PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 40W 3000K MILKY 22 PD DALI Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 74 Kattopaneelivalaisimet CELINEsarja

75 Upotettavat kattovalaisimet / CELINEsarja 40 W / MILKY / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina tai elektronisella DALIliitäntälaitteella Ledvalon teho 40 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO CELINE 1200x W 4000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x W 4000K MILKY DALI PNLCEL WHOP CELINE 1200x300 40W 4000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W K MILKY PD DALI PNLCEL WHM CELINE 1200x300 40W 4000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 40W 4000K MILKY 22 DALI PNLCEL WHMP CELINE 1200x300 40W 4000K MILKY 22 PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 40W 4000K MILKY 22 PD DALI Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 75

76 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 60 W / CRYSTAL / 3000 K / 1200 x 300 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Ledvalon teho 60 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC CELINE 1200x300 60W 3000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 60W 3000K CRYSTAL DALI PNLCEL WHC0ELCS000 CELINE x W 3000K CRYSTAL SLAVE PNLCEL WHCP CELINE 1200x300 60W 3000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W 3000K CRYSTAL PD DALI PNLCEL WHCPELCS000 CELINE x W 3000K CRYSTAL PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 105 suora n. 105 suora n. 105 suora n. 105 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 76 Kattopaneelivalaisimet CELINEsarja

77 Upotettavat kattovalaisimet / CELINEsarja 60 W / CRYSTAL / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Ledvalon teho 60 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC CELINE 1200x300 60W 4000K CRYSTAL On/Off PNLCEL WHC0DALI000 CELINE 1200x300 60W 4000K CRYSTAL DALI PNLCEL WHC0ELCS000 CELINE x W K CRYSTAL SLAVE PNLCEL WHCP CELINE 1200x300 60W 4000K CRYSTAL PD On/Off PNLCEL WHCPDALI000 CELINE x W K CRYSTAL PD DALI PNLCEL WHCPELCS000 CELINE x W K CRYSTAL PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 110 suora n. 110 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 110 suora n. 110 suora n. 110 suora n. 110 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 77

78 Sisävalaistus Kattopaneelivalaisimet CELINEsarja Upotettavat kattovalaisimet / CELINEsarja 60 W / MILKY / 3000 K / 1200 x 300 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Ledvalon teho 60 W Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO CELINE 1200x300 60W 3000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x300 60W 3000K MILKY DALI PNLCEL WHO0ELCS000 CELINE x W K MILKY SLAVE PNLCEL WHOP CELINE 1200x300 60W 3000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W 3000K MILKY PD DALI PNLCEL WHOPELCS000 CELINE x W K MILKY PD SLAVE PNLCEL WHM CELINE 1200x300 60W 3000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 60W 3000K MILKY 22 DALI PNLCEL WHM0ELCS000 CELINE 1200x300 60W 3000K MILKY 22 SLAVE PNLCEL WHMP CELINE 1200x300 60W 3000K MILKY 22 PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 60W 3000K MILKY 22 PD DALI PNLCEL WHMPELCS000 CELINE 1200x300 60W 3000K MILKY 22 PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 78 Kattopaneelivalaisimet CELINEsarja

79 Upotettavat kattovalaisimet / CELINEsarja 60 W / MILKY / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINEsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Ledvalon teho 60 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO CELINE 1200x300 60W 4000K MILKY On/Off PNLCEL WHO0DALI000 CELINE 1200x300 60W 4000K MILKY DALI PNLCEL WHO0ELCS000 CELINE x W 4000K MILKY SLAVE PNLCEL WHOP CELINE 1200x300 60W 4000K MILKY PD On/Off PNLCEL WHOPDALI000 CELINE x W K MILKY PD DALI PNLCEL WHOPELCS000 CELINE x W 4000K MILKY PD SLAVE PNLCEL WHM CELINE 1200x300 60W 4000K MILKY 22 On/Off PNLCEL WHM0DALI000 CELINE 1200x300 60W 4000K MILKY 22 DALI PNLCEL WHM0ELCS000 CELINE 1200x300 60W 4000K MILKY 22 SLAVE PNLCEL WHMP CELINE 1200x300 60W 4000K MILKY 22 PD On/Off PNLCEL WHMPDALI000 CELINE 1200x300 60W 4000K MILKY 22 PD DALI PNLCEL WHMPELCS000 CELINE 1200x300 60W 4000K MILKY 22 PD SLAVE Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINEsarja 79

80 Sisävalaistus Lisävarusteet CELINEsarja PNL 600 UMF SM WH Kehykset 600 pintaasennukseen kattoon NOVA ja CELINEsarjan kattopaneelivalaisimille 613,8 mm 85 mm Tekniset tiedot Asennustapa: Pintakattoasennus, sis. kattokiinnityskiskon Kotelon materiaali: Teräs Mitat n.: Korkeus 613,8 mm x Leveys 613,8 mm x Pituus 85 mm Paino: 4,4 kg Väri: valkoinen, lähes kuin RAL 9003 EANkoodi Tilaus / Snro 555 mm 613,8 mm 100 mm 6 mm PNL 600 UMF SM WH EQ / PNL 600 UMF FM WH Kehykset 600 kattoupotukseen NOVA ja CELINEsarjan kattopaneelivalaisimille 598 mm Tekniset tiedot Mitat n.: Korkeus 48,2 mm x Leveys 635,4 mm x Pituus 635,4 mm Asennusmitta: Asennussyvyys 35 mm, Asennusreiän mitta Ø 614 mm Paino: 714 g Väri: valkoinen, lähes kuin RAL ,7mm 579 mm 631,4 mm EANkoodi Tilaus / Snro PNL 600 UMF FM WH EQ / RJ45liitäntäkaapeli 5,0 m valkonien RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: valkonien EANkoodi Tilaus / Snro CACpatchkaapeli RJ valkonien EC / CACpatchkaapeli RJ valkonien EC / 80 Lisävarusteet CELINEsarja

81 RJ45liitäntäkaapeli 5,0 m punainen Sisävalaistus Lisävarusteet CELINEsarja RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: punainen EANkoodi Tilaus / Snro CACpatchkaapeli, RJ45 5,0, punainen EQ / RJ45liitäntäkaapeli 5,0 m sininen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: sininen EANkoodi Tilaus / Snro CACpatchkaapeli RJ45, 5,0, sininen EQ / CACpatchkaapeli RJ45, 10.0, sininen EQ / Lisävarusteet CELINEsarja 81

82 CELINE Quadro järjestelmä plugandplayliitännällä älykäs biodynaaminen valo 82 CELINE Quadro järjestelmä

83 CELINE Quadro järjestelmä on älykäs valaisinratkaisu toimistotiloissa, oppilaitoksissa ja terveydenhoitolaitoksissa*. QUADROsarjat, jotka koostuvat kokopintaisista valaisimista, ilmaisin ja valoantureista sekä ESYLUX Light Control (ELC) ohjausyksiköstä, on helppo laajentaa isompiin tiloihin, ja ne tuovat laadukkaalla valollaan todellista lisäarvoa. Läsnäoloanturit minimoivat energiankäytön, koska valaisimet ovat automaattisesti päällä vain silloin, kun ihmisiä on läsnä. Lisäksi järjestelmä hyödyntää energiatehokkaasti päivänvaloa. Tämä koskee myös korkeamman varustelutason SymbiLogictekniikan biologisesti vaikuttavaa valoa. VÄLKKYMÄTÖN Ledkattopaneelivalaisinsarja järjestelmäkattoon, jossa on peitetyt tai näkyvät kannatuskiskot Sopii mitoille 600 x 600 mm Integroidut DALIliitännät ELCohjausyksikössä mahdollistavat Quadrojärjestelmän kattavan laajennuksen Saatavilla olevat valonvärit 3000 K, 4000 K tai Tunable White Erilaiset diffuusorivaihtoehdot: prismaattinen (CRYSTAL) tai opaali (MILKY) Tehontarve 120 W ELCohjaus Bluetoothyhteydellä tai sisäänrakennetulla KNXmoduulilla Erittäin hyvä valonlaatu, soveltuu päätetyöskentelyyn standardin EN :n mukaan Sisältää erillisen läsnäoloilmaisimen, jossa on 360 asteen tunnistusalue ja 8 metrin tunnistusetäisyys Sisältää erillisen ELCohjausyksikön (ESYLUX Light Control) Välkkymätön *Yksi vaihtoehto on NOVA Quadro sarjat, joissa on suoraan integroitu anturi ja ELC, katso sivu CELINE Quadro järjestelmä 83

84 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / CRYSTAL / 2700 K6500 K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 2700 K6500 K (Tunable White) PNLCEL100308TWWHC0ELCX00I CELINE W TW CRYSTAL ELC QUADRO SET PNLCEL100308TWWHC0ELCX00B CELINE W TW CRYSTAL ELC QUADRO SET BT PNLCEL100308TWWHC0ELCX00K CELINE W TW CRYSTAL ELC QUADRO SET KNX Snro EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 130 suora ca. 130 suora ca. 130 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 100,6 mm 3,00 m 360 Ø 4 m Ø 6 m Ø 8 m 593 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 84 Kattopaneelivalaisimet CELINE Quadro järjestelmä

85 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC0ELCX00I CELINE W 3000K CRYSTAL ELC QUADRO SET PNLCEL WHC0ELCX00B CELINE W K CRYSTAL ELC QUADRO SET BT PNLCEL WHC0ELCX00K CELINE W K CRYSTAL ELC QUADRO SET KNX Snro EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 117 suora ca. 117 suora ca. 117 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 100,6 mm 3,00 m 360 Ø 4 m Ø 6 m Ø 8 m 593 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINE Quadro järjestelmä 85

86 82,6 mm 593 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / CRYSTAL / K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC0ELCX00I CELINE W K CRYSTAL ELC QUADRO SET PNLCEL WHC0ELCX00B CELINE W 4000K CRYSTAL ELC QUADRO SET BT PNLCEL WHC0ELCX00K CELINE W 4000K CRYSTAL ELC QUADRO SET KNX Snro EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 130 suora ca. 130 suora ca. 130 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 100,6 mm 3,00 m 360 Ø 4 m Ø 6 m Ø 8 m 593 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 86 Kattopaneelivalaisimet CELINE Quadro järjestelmä

87 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / MILKY / 2700 K6500 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin K (Tunable White) PNLCEL100308TWWHO0ELCX00I CELINE W TW MILKY ELC QUADRO SET PNLCEL100308TWWHO0ELCX00B CELINE W TW MILKY ELC QUADRO SET BT PNLCEL100308TWWHO0ELCX00K CELINE W TW MILKY ELC QUADRO SET KNX PNLCEL100308TWWHM0ELCX00I CELINE W TW MILKY 22 ELC QUADRO SET PNLCEL100308TWWHM0ELCX00B CELINE W TW MILKY 22 ELC QUADRO SET BT PNLCEL100308TWWHM0ELCX00K CELINE W TW MILKY 22 ELC QUADRO SET KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 106 suora ca. 106 suora ca. 114 suora ca. 114 suora ca. 114 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 100,6 mm 3,00 m 360 Ø 4 m Ø 6 m Ø 8 m 593 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINE Quadro järjestelmä 87

88 82,6 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO0ELCX00I CELINE W K MILKY ELC QUADRO SET PNLCEL WHO0ELCX00B CELINE W K MILKY ELC QUADRO SET BT PNLCEL WHO0ELCX00K CELINE W 3000K MILKY ELC QUADRO SET KNX PNLCEL WHM0ELCX00I CELINE W 3000K MILKY 22 ELC QUADRO SET PNLCEL WHM0ELCX00B CELINE W 3000K MILKY 22 ELC QUADRO SET BT PNLCEL WHM0ELCX00K CELINE W 3000K MILKY 22 ELC QUADRO SET KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 102 suora ca. 102 suora ca. 102 suora ca. 107 suora ca. 107 suora ca. 107 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 88 Kattopaneelivalaisimet CELINE Quadro järjestelmä

89 82,6 mm 593 mm Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO0ELCX00I CELINE W 4000K MILKY ELC QUADRO SET PNLCEL WHO0ELCX00B CELINE W 4000K MILKY ELC QUADRO SET BT PNLCEL WHO0ELCX00K CELINE W K MILKY ELC QUADRO SET KNX PNLCEL WHM0ELCX00I CELINE W 4000K MILKY 22 ELC QUADRO SET PNLCEL WHM0ELCX00B CELINE W 4000K MILKY 22 ELC QUADRO SET BT PNLCEL WHM0ELCX00K CELINE W 4000K MILKY 22 ELC QUADRO SET KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 108 suora n. 108 suora n. 108 suora ca. 114 suora ca. 114 suora ca. 114 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 100,6 mm 3,00 m 360 Ø 4 m Ø 6 m Ø 8 m 593 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINE Quadro järjestelmä 89

90 Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / CRYSTAL / 3000 K / 1200 x 300 mm Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHC0ELCX00I CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET PNLCEL WHC0ELCX00B CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET BT PNLCEL WHC0ELCX00K CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET KNX Snro EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 103 suora n. 103 suora n. 103 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 90 Kattopaneelivalaisimet CELINE Quadro järjestelmä

91 Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / CRYSTAL / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Ledvalaisinsarja, jossa on prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHC0ELCX00I CELINE 1200x W 4000K CRYSTAL ELC QUADRO SET PNLCEL WHC0ELCX00B CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET BT PNLCEL WHC0ELCX00K CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET KNX Snro EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 111 suora n. 111 suora n. 111 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINE Quadro järjestelmä 91

92 Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / MILKY / 3000 K / 1200 x 300 mm Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLCEL WHO0ELCX00I CELINE 1200x W 3000K MILKY ELC QUADRO SET PNLCEL WHO0ELCX00B CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET BT PNLCEL WHO0ELCX00K CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET KNX PNLCEL WHM0ELCX00I CELINE 1200x W 3000K MILKY 22 ELC QUADRO SET PNLCEL WHM0ELCX00B CELINE 1200x W 3000K MILKY 22 ELC QUADRO SET BT PNLCEL WHM0ELCX00K CELINE 1200x W 3000K MILKY 22 ELC QUADRO SET KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 92 Kattopaneelivalaisimet CELINE Quadro järjestelmä

93 Upotettavat kattovalaisimet / CELINE QUADRO SETsarja 120 W / MILKY / K / 1200 x 300 mm Sisävalaistus Kattopaneelivalaisimet CELINE Quadro järjestelmä Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 1200 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan (UGR 19) LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Neljä valaisinta, joissa on erillinen valonhallintajärjestelmä (Controller Box), läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö neljälle valaisimelle sekä kytkentävalmiit RJ45kaapelit Controller Boxin ja valaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää neljä valaisinta (kaikki 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLCEL WHO0ELCX00I CELINE 1200x W 4000K MILKY ELC QUADRO SET PNLCEL WHO0ELCX00B CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET BT PNLCEL WHO0ELCX00K CELINE 1200x W 3000K CRYSTAL ELC QUADRO SET KNX PNLCEL WHM0ELCX00I CELINE 1200x W 4000K MILKY 22 ELC QUADRO SET PNLCEL WHM0ELCX00B CELINE 1200x W 4000K MILKY 22 ELC QUADRO SET BT PNLCEL WHM0ELCX00K CELINE 1200x W 4000K MILKY 22 ELC QUADRO SET KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora n. 103 suora 22 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla lokakuussa Saatavilla myös koossa 1250 x 312,5. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 3,00 m 60 mm 1197 mm 360 Ø 4 m Ø 6 m Ø 8 m 297 mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet CELINE Quadro järjestelmä 93

94 Sisävalaistus Lisävarusteet CELINE Quadro järjestelmä PNL 600 UMF SM WH Kehykset 600 pintaasennukseen kattoon NOVA ja CELINEsarjan kattopaneelivalaisimille 613,8 mm 85 mm Tekniset tiedot Asennustapa: Pintakattoasennus, sis. kattokiinnityskiskon Kotelon materiaali: Teräs Mitat n.: Korkeus 613,8 mm x Leveys 613,8 mm x Pituus 85 mm Paino: 4,4 kg Väri: valkoinen, lähes kuin RAL 9003 EANkoodi Tilaus / Snro 555 mm 613,8 mm 100 mm 6 mm PNL 600 UMF SM WH EQ / PNL 600 UMF FM WH Kehykset 600 kattoupotukseen NOVA ja CELINEsarjan kattopaneelivalaisimille 598 mm Tekniset tiedot Mitat n.: Korkeus 48,2 mm x Leveys 635,4 mm x Pituus 635,4 mm Asennusmitta: Asennussyvyys 35 mm, Asennusreiän mitta Ø 614 mm Paino: 714 g Väri: valkoinen, lähes kuin RAL ,7mm 579 mm 631,4 mm EANkoodi Tilaus / Snro PNL 600 UMF FM WH EQ / RJ45liitäntäkaapeli 5,0 m valkonien RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: valkonien EANkoodi Tilaus / Snro CACpatchkaapeli RJ valkonien EC / CACpatchkaapeli RJ valkonien EC / 94 Lisävarusteet CELINE Quadro järjestelmä

95 RJ45liitäntäkaapeli 5,0 m punainen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Sisävalaistus Lisävarusteet CELINE Quadro järjestelmä Tekniset tiedot Väri: punainen EANkoodi Tilaus / Snro CACpatchkaapeli, RJ45 5,0, punainen EQ / RJ45liitäntäkaapeli 5,0 m sininen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: sininen EANkoodi Tilaus / Snro CACpatchkaapeli RJ45, 5,0, sininen EQ / CACpatchkaapeli RJ45, 10.0, sininen EQ / Lisävarusteet CELINE Quadro järjestelmä 95

96 NOVAsarjan standardimallit korkealaatuista valoa yleiskäyttöön 96 NOVAsarja

97 110 V 230 V Joskus kokonaisratkaisumme on onnistunut niin hyvin, että jo pelkät yksittäiset osat tuovat todellista lisäarvoa. Näin on esimerkiksi NOVA ja CELINEsarjojen kohdalla. Tämä ei koske vain Quadrojärjestelmien ESYLUXvalonohjausta ja integroitua SymbiLogictekniikkaa: Haluamme, että asiakkaamme voivat hyötyä valaisimiemme korkealaatuisesta valosta ja energiatehokkuudesta hankkimatta koko ratkaisua. Siksi valaisimiamme on saatavilla myös yksittäin. Ne sopivat kaikille nykyisille ohjaustekniikoille, olipa kyseessä sitten yksinkertainen kytkentälaite, 110 voltin himmennys tai digitaalinen DALIverkotus. Näin tarjoamme entistä enemmän joustavuutta ja samalla takaamme helpon asennuksen lisävarusteena saatavilla Linect liittimillä. VÄLKKYMÄTÖN Ledpaneelivalaisin järjestelmäkattoon, jossa on peitetyt tai näkyvät kannatuskiskot Sopii mitoille 600 x 600 mm Liitäntälaitteet: 230 V, 110 V tai DALI Saatavilla olevat valonvärit 3000 K, 4000 K tai Tunable White Saatavilla valinnaisesti myös ESYLUX Light Control ohjausyksiköllä, jossa integroitu valoanturi työpisteiden vakiovalosäätöön Tehontarve 30 W tai 40 W Erilaiset diffuusorivaihtoehdot: prismaattinen (CRYSTAL) tai opaali (MILKY) Soveltuu päätetyöskentelyyn Välkkymätön NOVAsarja 97

98 Sisävalaistus Kattopaneelivalaisimet NOVAsarja Upotettavat kattovalaisimet / NOVAsarja 30 W / CRYSTAL / 2700 K6500 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Mastervalaisin, jossa on integroitu ESYLUXvalonsäätö, läsnäoloilmaisin läsnäolon tunnistusta ja valon mittausta varten, integroitu verkkolaite jopa kolmen slavevalaisimen virransyöttöön RJ45kaapelin avulla Mastervalaisimet laajennettavissa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Valo ja skenaarioohjaus määritettävissä helposti ESYLUXyleiskaukosäätimellä Ledvalon teho 30 W Valon väri noin 2700 K6500 K (Tunable White) PNLNOV100308TWWHC0ELCM00 (1) NOVA W TW CRYSTAL MASTER DALI PNLNOV100308TWWHC0ELCM00B (1) NOVA W TW CRYSTAL MASTER DALI BT PNLNOV100308TWWHC0ELCS00 (1) NOVA W TW CRYSTAL SLAVE PNLNOV100308TWWHCLELCM00 (1) NOVA W TW CRYSTAL LS MASTER DALI PNLNOV100308TWWHCLELCM00B (1) NOVA W TW CRYSTAL LS MASTER DALI BT PNLNOV100308TWWHCLELCS00 (1) NOVA W TW CRYSTAL LS SLAVE PNLNOV100308TWWHC0ELCM00K (1) NOVA W TW CRYSTAL MASTER DALI KNX PNLNOV100308TWWHCLELCM00K (1) NOVA W TW CRYSTAL LS MASTER DALI KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 98 Kattopaneelivalaisimet NOVAsarja

99 Upotettavat kattovalaisimet / NOVAsarja 30 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVAsarja Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLNOV WHC0ELCM00 (1) NOVA W K CRYSTAL MASTER DALI PNLNOV WHC0ELCM00B (1) NOVA W K CRYSTAL MASTER DALI BT PNLNOV WHC0ELCS00 (1) NOVA W K CRYSTAL SLAVE PNLNOV WHCLELCM00 (1) NOVA W K CRYSTAL LS MASTER DALI PNLNOV WHCLELCM00B (1) NOVA W K CRYSTAL LS MASTER DALI BT PNLNOV WHCLELCS00 (1) NOVA W K CRYSTAL LS SLAVE PNLNOV WHC0DALI00 (1) NOVA W K Crystal DALI PNLNOV WHC0DALILC (1) NOVA W 3000K Crystal DALI Linect PNLNOV WHC0ELCM00K (1) NOVA W 3000K CRYSTAL MASTER DALI KNX PNLNOV WHCLELCM00K (1) NOVA W K CRYSTAL LS MASTER DALI KNX PNLNOV WHC (1) NOVA W 3000K Crystal On/Off PNLNOV WHC00000LC (1) NOVA W K Crystal On/Off Linect Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora 19 31, n. 113 suora 19 31, n. 113 suora ca. 114 suora ca. 114 suora 19 31, n. 113 suora 19 31, n. 113 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVAsarja 99

100 Sisävalaistus Kattopaneelivalaisimet NOVAsarja Upotettavat kattovalaisimet / NOVAsarja 30 W / CRYSTAL / K / 600 x 600 mm Ledvalaisin, jossa prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLNOV WHC0ELCM00 (1) NOVA W 4000K CRYSTAL MASTER DALI PNLNOV WHC0ELCM00B (1) NOVA W 4000K CRYSTAL MASTER DALI BT PNLNOV WHC0ELCS00 (1) NOVA W 4000K CRYSTAL SLAVE PNLNOV WHCLELCM00 (1) NOVA W 4000K CRYSTAL LS MASTER DALI PNLNOV WHCLELCM00B (1) NOVA W 4000K CRYSTAL LS MASTER DALI BT PNLNOV WHCLELCS00 (1) NOVA W 4000K CRYSTAL LS SLAVE PNLNOV WHC0DALI00 (1) NOVA W 4000K Crystal DALI PNLNOV WHC0DALILC (1) NOVA W K Crystal DALI Linect PNLNOV WHC0ELCM00K (1) NOVA W K CRYSTAL MASTER DALI KNX PNLNOV WHCLELCM00K (1) NOVA W 4000K CRYSTAL LS MASTER DALI KNX PNLNOV WHC (1) NOVA W K Crystal On/Off PNLNOV WHC00000LC (1) NOVA W 4000K Crystal On/Off Linect Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora 19 31, ca. 125 suora 19 31, ca. 125 suora ca. 124 suora ca. 124 suora 19 31, ca. 125 suora 19 31, ca. 125 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 100 Kattopaneelivalaisimet NOVAsarja

101 Upotettavat kattovalaisimet / NOVAsarja 30 W / MILKY / 2700 K6500 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVAsarja Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Mastervalaisin, jossa on integroitu ESYLUXvalonsäätö, läsnäoloilmaisin läsnäolon tunnistusta ja valon mittausta varten, integroitu verkkolaite yhden slavevalaisimen virransyöttöön RJ45kaapelin avulla Mastervalaisimet laajennettavissa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Valo ja skenaarioohjaus määritettävissä helposti ESYLUXyleiskaukosäätimellä Ledvalon teho 30 W Valon väri noin 2700 K6500 K (Tunable White) PNLNOV100308TWWHO0ELCM00 (1) NOVA W TW MILKY MASTER DALI PNLNOV100308TWWHO0ELCM00B (1) NOVA W TW MILKY MASTER DALI BT PNLNOV100308TWWHO0ELCS00 (1) NOVA W TW MILKY SLAVE PNLNOV100308TWWHOLELCM00 (1) NOVA W TW MILKY LS MASTER DALI PNLNOV100308TWWHOLELCM00B (1) NOVA W TW MILKY LS MASTER DALI BT PNLNOV100308TWWHOLELCS00 (1) NOVA W TW MILKY LS SLAVE PNLNOV100308TWWHO0ELCM00K (1) NOVA W TW MILKY MASTER DALI KNX PNLNOV100308TWWHOLELCM00K (1) NOVA W TW MILKY LS MASTER DALI KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVAsarja 101

102 Sisävalaistus Kattopaneelivalaisimet NOVAsarja Upotettavat kattovalaisimet / NOVAsarja 30 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLNOV WHO0ELCM00 (1) NOVA W K MILKY MASTER DALI PNLNOV WHO0ELCM00B (1) NOVA W K MILKY MASTER DALI BT PNLNOV WHO0ELCS00 (1) NOVA W K MILKY SLAVE PNLNOV WHOLELCM00 (1) NOVA W 3000K MILKY LS MASTER DALI PNLNOV WHOLELCM00B (1) NOVA W K MILKY LS MASTER DALI BT PNLNOV WHOLELCS00 (1) NOVA W K MILKY LS SLAVE PNLNOV WHO (1) NOVA W 3000K Milky On/Off PNLNOV WHO00000LC (1) NOVA W 3000K Milky On/Off Linect PNLNOV WHO0DALI00 (1) NOVA W K Milky DALI PNLNOV WHO0DALILC (1) NOVA W K Milky DALI Linect PNLNOV WHO0ELCM00K (1) NOVA W K MILKY MASTER DALI KNX PNLNOV WHOLELCM00K (1) NOVA W 3000K MILKY LS MASTER DALI KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 31, n. 100 suora 19 31, n. 100 suora 19 31, n. 100 suora 19 31, n. 100 suora n. 100 suora n. 100 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 102 Kattopaneelivalaisimet NOVAsarja

103 Upotettavat kattovalaisimet / NOVAsarja 30 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVAsarja Ledvalaisin, jossa opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, DALIjärjestelmällä tai muulla ESYLUX Light Control valonhallintajärjestelmällä, jossa on vakiovalonsäätely tai SymbiLogictekniikka Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLNOV WHO0ELCM00 (1) NOVA W 4000K MILKY MASTER DALI PNLNOV WHO0ELCM00B (1) NOVA W 4000K MILKY MASTER DALI BT PNLNOV WHO0ELCS00 (1) NOVA W 4000K MILKY SLAVE PNLNOV WHOLELCM00 (1) NOVA W K MILKY LS MASTER DALI PNLNOV WHOLELCM00B (1) NOVA W 4000K MILKY LS MASTER DALI BT PNLNOV WHOLELCS00 (1) NOVA W 4000K MILKY LS SLAVE PNLNOV WHO (1) NOVA W K Milky On/Off PNLNOV WHO00000LC (1) NOVA W K Milky On/Off Linect PNLNOV WHO0DALI00 (1) NOVA W 4000K Milky DALI PNLNOV WHO0DALILC (1) NOVA W 4000K Milky DALI Linect PNLNOV WHO0ELCM00K (1) NOVA W 4000K MILKY MASTER DALI KNX PNLNOV WHOLELCM00K (1) NOVA W K MILKY LS MASTER DALI KNX Snro EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora 19 31, ca. 106 suora 19 31, ca. 106 suora 19 31, ca. 106 suora 19 31, ca. 106 suora ca. 106 suora ca. 106 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVAsarja 103

104 Sisävalaistus Lisävarusteet NOVAsarja PNL 600 UMF SM WH Kehykset 600 pintaasennukseen kattoon NOVA ja CELINEsarjan kattopaneelivalaisimille 613,8 mm 85 mm Tekniset tiedot Asennustapa: Pintakattoasennus, sis. kattokiinnityskiskon Kotelon materiaali: Teräs Mitat n.: Korkeus 613,8 mm x Leveys 613,8 mm x Pituus 85 mm Paino: 4,4 kg Väri: valkoinen, lähes kuin RAL 9003 EANkoodi Tilaus / Snro 555 mm 613,8 mm 100 mm 6 mm PNL 600 UMF SM WH EQ / PNL 600 UMF FM WH Kehykset 600 kattoupotukseen NOVA ja CELINEsarjan kattopaneelivalaisimille 598 mm Tekniset tiedot Mitat n.: Korkeus 48,2 mm x Leveys 635,4 mm x Pituus 635,4 mm Asennusmitta: Asennussyvyys 35 mm, Asennusreiän mitta Ø 614 mm Paino: 714 g Väri: valkoinen, lähes kuin RAL ,7mm 579 mm 631,4 mm EANkoodi Tilaus / Snro PNL 600 UMF FM WH EQ / RJ45liitäntäkaapeli 5,0 m valkonien RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: valkonien EANkoodi Tilaus / Snro CACpatchkaapeli RJ valkonien EC / CACpatchkaapeli RJ valkonien EC / 104 Lisävarusteet NOVAsarja

105 RJ45liitäntäkaapeli 5,0 m punainen Sisävalaistus Lisävarusteet NOVAsarja RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: punainen EANkoodi Tilaus / Snro CACpatchkaapeli, RJ45 5,0, punainen EQ / RJ45liitäntäkaapeli 5,0 m sininen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: sininen EANkoodi Tilaus / Snro CACpatchkaapeli RJ45, 5,0, sininen EQ / CACpatchkaapeli RJ45, 10.0, sininen EQ / Lisävarusteet NOVAsarja 105

106 NOVA Quadro järjestelmä plugandplayliitännällä älykäs biodynaaminen valo 106 NOVA Quadro järjestelmä

107 NOVA Quadro järjestelmä on älykäs valaisinratkaisu toimistotiloissa, oppilaitoksissa ja terveydenhoitolaitoksissa*. Master ja slavevalaisinten yhdistelmät mahdollistavat integroitujen ESYLUX Light Control valonhallintajärjestelmän ja valoantureiden ansiosta tarpeen mukaan ohjautuvan ja energiatehokkaan vakiovalonsäädön sekä jokaisen valaisimen yksilöllisen ohjauksen. Läsnäoloanturit vähentävät kaikissa järjestelmän varustelutasoissa myös energiankäyttöä. Parhaimpaan varustelutasoon on integroitu SymbiLogictekniikan päivänvaloa tehokkaasti hyödyntävä biologisesti vaikuttava valo. VÄLKKYMÄTÖN Ledkattopaneelivalaisinsarja järjestelmäkattoon, jossa on peitetyt tai näkyvät kannatuskiskot Sopii mitoille 600 x 600 mm Integroidut DALIliitännät Quadrojärjestelmän kattavaan laajentamiseen Saatavilla olevat valonvärit 3000 K, 4000 K tai Tunable White Erilaiset diffuusorivaihtoehdot: prismaattinen (CRYSTAL) tai opaali (MILKY) Tehontarve 120 W Saatavilla valinnaisesti Bluetoothohjauksella ja sisäänrakennetulla KNXmoduulilla Erittäin hyvä valonlaatu, soveltuu päätetyöskentelyyn standardin EN :n mukaan Sisältää sisäänrakennetun läsnäolo ilmaisimen, jossa on 360 asteen tunnistusalue ja 8 metrin tunnistusetäisyys Sisältää sisäänrakennetun ELCohjausyksikön (ESYLUX Light Control) Välkkymätön *Yksi vaihtoehto on CELINE Quadro sarjat, joissa on erillinen anturi ja ELC, katso sivu Lisätietoja SymbiLogictekniikasta ja valojärjestelmästä on sivulta alkaen. NOVA Quadro järjestelmä 107

108 Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / CRYSTAL / 2700 K6500 K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Kaksi mastervalaisinta, joissa on integroitu valonhallintajärjestelmä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö slavevalaisimelle, kaksi slavevalaisinta sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää kaksi mastervalaisinta (30 W) sekä kaksi slavevalaisinta (kukin 30 W) Valon väri noin 2700 K6500 K (Tunable White) PNLNOV100308TWWHC0ELCX00K (1) NOVA W TW CRYSTAL QUADRO SET KNX PNLNOV100308TWWHCLELCX00K (1) NOVA W TW CRYSTAL LS QUADRO SET KNX PNLNOV100308TWWHC0ELCX00 (1) NOVA W TW CRYSTAL QUADRO SET PNLNOV100308TWWHC0ELCX00B (1) NOVA W TW CRYSTAL QUADRO SET BT PNLNOV100308TWWHCLELCX00 (1) NOVA W TW CRYSTAL LS QUADRO SET PNLNOV100308TWWHCLELCX00B (1) NOVA W TW CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 108 Kattopaneelivalaisimet NOVA Quadro järjestelmä

109 Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / CRYSTAL / 3000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: 1 kpl mastervalaisin integroidulla valonhallintajärjestelmällä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö jopa kolmelle slavevalaisimelle, 3 kpl slavevalaisimia sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää yhden mastervalaisimen (30 W) sekä kolme slavevalaisinta (kukin 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLNOV WHC0ELCX00K (1) NOVA W K CRYSTAL QUADRO SET KNX PNLNOV WHCLELCX00K (1) NOVA W 3000K CRYSTAL LS QUADRO SET KNX PNLNOV WHC0ELCX00 (1) NOVA W K CRYSTAL QUADRO SET PNLNOV WHC0ELCX00B (1) NOVA W 3000K CRYSTAL QUADRO SET BT PNLNOV WHCLELCX00 (1) NOVA W 3000K CRYSTAL LS QUADRO SET PNLNOV WHCLELCX00B (1) NOVA W K CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora ca. 114 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVA Quadro järjestelmä 109

110 Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / CRYSTAL / K / 600 x 600 mm Ledvalaisinsarja, jossa on prismaattinen suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: 1 kpl mastervalaisin integroidulla valonhallintajärjestelmällä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö jopa kolmelle slavevalaisimelle, 3 kpl slavevalaisimia sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää yhden mastervalaisimen (30 W) sekä kolme slavevalaisinta (kukin 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLNOV WHC0ELCX00K (1) NOVA W 4000K CRYSTAL QUADRO SET KNX PNLNOV WHCLELCX00K (1) NOVA W K CRYSTAL LS QUADRO SET KNX PNLNOV WHC0ELCX00 (1) NOVA W 4000K CRYSTAL QUADRO SET PNLNOV WHC0ELCX00B (1) NOVA W K CRYSTAL QUADRO SET BT PNLNOV WHCLELCX00 (1) NOVA W K CRYSTAL LS QUADRO SET PNLNOV WHCLELCX00B (1) NOVA W 4000K CRYSTAL LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora ca. 124 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 110 Kattopaneelivalaisimet NOVA Quadro järjestelmä

111 Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: Kaksi mastervalaisinta, joissa on integroitu valonhallintajärjestelmä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö slavevalaisimelle, kaksi slavevalaisinta sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää kaksi mastervalaisinta (30 W) sekä kaksi slavevalaisinta (kukin 30 W) Valon väri noin 2700 K6500 K (Tunable White) PNLNOV100308TWWHO0ELCX00K (1) NOVA W TW MILKY QUADRO SET KNX PNLNOV100308TWWHOLELCX00K (1) NOVA W TW MILKY LS QUADRO SET KNX PNLNOV100308TWWHO0ELCX00 (1) NOVA W TW MILKY QUADRO SET PNLNOV100308TWWHO0ELCX00B (1) NOVA W TW MILKY QUADRO SET BT PNLNOV100308TWWHOLELCX00 (1) NOVA W TW MILKY LS QUADRO SET PNLNOV100308TWWHOLELCX00B (1) NOVA W TW MILKY LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVA Quadro järjestelmä 111

112 Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: 1 kpl mastervalaisin integroidulla valonhallintajärjestelmällä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö jopa kolmelle slavevalaisimelle, 3 kpl slavevalaisimia sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää yhden mastervalaisimen (30 W) sekä kolme slavevalaisinta (kukin 30 W) Valon väri noin 3000 K (lämmin valkoinen) PNLNOV WHO0ELCX00K (1) NOVA W 3000K MILKY QUADRO SET KNX PNLNOV WHOLELCX00K (1) NOVA W K MILKY LS QUADRO SET KNX PNLNOV WHO0ELCX00 (1) NOVA W 3000K MILKY QUADRO SET PNLNOV WHO0ELCX00B (1) NOVA W K MILKY QUADRO SET BT PNLNOV WHOLELCX00 (1) NOVA W 3000K MILKY LS QUADRO SET PNLNOV WHOLELCX00B (1) NOVA W 3000K MILKY LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m 112 Kattopaneelivalaisimet NOVA Quadro järjestelmä

113 Upotettavat kattovalaisimet / NOVA QUADRO SETsarja 120 W / MILKY / K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet NOVA Quadro järjestelmä Ledvalaisinsarja, jossa on opaali suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B10 Kokonaisratkaisu: 1 kpl mastervalaisin integroidulla valonhallintajärjestelmällä, läsnäoloilmaisin läsnäolon tunnistukseen ja valon mittaukseen, integroitu virransyöttö jopa kolmelle slavevalaisimelle, 3 kpl slavevalaisimia sekä kytkentävalmiit RJ45kaapelit master ja slavevalaisinten verkottamiseen Voidaan laajentaa DALIliitännän avulla (4 x valon ohjaus, 2 x kytkentä) Ledvalon teho 120 W. Sisältää yhden mastervalaisimen (30 W) sekä kolme slavevalaisinta (kukin 30 W) Valon väri noin 4000 K (neutraalivalkoinen) PNLNOV WHO0ELCX00K (1) NOVA W K MILKY QUADRO SET KNX PNLNOV WHOLELCX00K (1) NOVA W 4000K MILKY LS QUADRO SET KNX PNLNOV WHO0ELCX00 (1) NOVA W K MILKY QUADRO SET PNLNOV WHO0ELCX00B (1) NOVA W 4000K MILKY QUADRO SET BT PNLNOV WHOLELCX00 (1) NOVA W K MILKY LS QUADRO SET PNLNOV WHOLELCX00B (1) NOVA W K MILKY LS QUADRO SET BT Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora ca. 106 suora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla myös koossa 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen Tunnistusalue 57,6 mm 3,00 m 593 mm Ø 4 m Ø 6 m Ø 8 m mm Työskentelyalue n. Ø 4 m Suoraan ilmaisimeen nähden n. Ø 6 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 8 m Kattopaneelivalaisimet NOVA Quadro järjestelmä 113

114 Sisävalaistus Lisävarusteet NOVA Quadro järjestelmä PNL 600 UMF SM WH Kehykset 600 pintaasennukseen kattoon NOVA ja CELINEsarjan kattopaneelivalaisimille 613,8 mm 85 mm Tekniset tiedot Asennustapa: Pintakattoasennus, sis. kattokiinnityskiskon Kotelon materiaali: Teräs Mitat n.: Korkeus 613,8 mm x Leveys 613,8 mm x Pituus 85 mm Paino: 4,4 kg Väri: valkoinen, lähes kuin RAL 9003 EANkoodi Tilaus / Snro 555 mm 613,8 mm 100 mm 6 mm PNL 600 UMF SM WH EQ / PNL 600 UMF FM WH Kehykset 600 kattoupotukseen NOVA ja CELINEsarjan kattopaneelivalaisimille 598 mm Tekniset tiedot Mitat n.: Korkeus 48,2 mm x Leveys 635,4 mm x Pituus 635,4 mm Asennusmitta: Asennussyvyys 35 mm, Asennusreiän mitta Ø 614 mm Paino: 714 g Väri: valkoinen, lähes kuin RAL ,7mm 579 mm 631,4 mm EANkoodi Tilaus / Snro PNL 600 UMF FM WH EQ / RJ45liitäntäkaapeli 5,0 m valkonien RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: valkonien EANkoodi Tilaus / Snro CACpatchkaapeli RJ valkonien EC / CACpatchkaapeli RJ valkonien EC / 114 Lisävarusteet NOVA Quadro järjestelmä

115 RJ45liitäntäkaapeli 5,0 m punainen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Sisävalaistus Lisävarusteet NOVA Quadro järjestelmä Tekniset tiedot Väri: punainen EANkoodi Tilaus / Snro CACpatchkaapeli, RJ45 5,0, punainen EQ / RJ45liitäntäkaapeli 5,0 m sininen RJ45liitäntäkaapeli NOVA ja ALICEjärjestelmäratkaisuille Tekniset tiedot Väri: sininen EANkoodi Tilaus / Snro CACpatchkaapeli RJ45, 5,0, sininen EQ / CACpatchkaapeli RJ45, 10.0, sininen EQ / Lisävarusteet NOVA Quadro järjestelmä 115

116 STELLAsarja joustavuutta litteällä muotoilulla 116 STELLAsarja

117 230 V Joskus järjestelmäkaton yläpuolinen tila on ahdas, mikä vaikeuttaa asennusta. Tällöin on hyvä, että voidaan turvautua valaisinratkaisuun, joka erityisen pienen asennussyvyytensä ansiosta tarjoaa enemmän säätövaraa. Niin on myös STEL LAsarjan valaisinten kohdalla. Koska ledvalot on rakennettu kehyksen sivuille, valaisinten alumiinikotelot ovat erittäin litteitä ja ne on helppo asentaa kattoon. Ohuen muotoilunsa ansiosta nämä valaisimet sopivat upeasti myös roikkumaan tavallisesta katosta. Niissä on myös aina korkea valoteho. Saatavilla on myös eri valonvärejä: joko 3000 K, 4000 K tai Tunable White. Yksinkertaisten kytkentälaitemallien lisäksi valittavissa on älykkään DALIvalonhallintajärjestelmän malleja. VÄLKKYMÄTÖN Ledpaneelivalaisin järjestelmäkattoon, jossa on peitetyt tai näkyvät kannatuskiskot Sopii mitoille 600 x 600 tai 300 x 300 mm Liitäntälaitteet: 230 V tai DALI Saatavilla olevat valonvärit 3000 K, 4000 K tai Tunable White Kaksi valaistuskulmaa: 95 tai 110 Tehontarve 18 W tai 36 W Erilaiset diffuusorivaihtoehdot: prismaattinen (CRYSTAL) tai opaali (MILKY) Alhainen häikäisyarvo: UGR 19 Välkkymätön STELLAsarja 117

118 Sisävalaistus Kattopaneelivalaisimet STELLAsarja Upotettavat kattovalaisimet / STELLAsarja 18 W / PRISMATIC / 3000 K / 300 x 300 mm Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 300 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (ON/OFF, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 3000 K (lämmin valkoinen) PNLSTE WHO (1) STELLA W 3000K PRISMATIC ON/OFF PNLSTE WHP0DALI000 (1) STELLA W 3000K PRISMATIC DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 94 suora n. 94 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 600 x 600 ja 625 x 625. Lisätietoja on osoitteessa Saatavilla myös koossa 600 x 600 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 118 Kattopaneelivalaisimet STELLAsarja

119 Upotettavat kattovalaisimet / STELLAsarja 18 W / PRISMATIC / K / 300 x 300 mm Sisävalaistus Kattopaneelivalaisimet STELLAsarja Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 300 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) PNLSTE WHP (1) STELLA W 4000K PRISMATIC ON/OFF PNLSTE WHP0DALI000 (1) STELLA W 4000K PRISMATIC DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 600 x 600 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 296 mm 10 mm 296 mm Kattopaneelivalaisimet STELLAsarja 119

120 Sisävalaistus Kattopaneelivalaisimet STELLAsarja Upotettavat kattovalaisimet / STELLAsarja 18 W / MILKY / 3000 K / 300 x 300 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 300 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (ON/OFF, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 3000 K (lämmin valkoinen) PNLSTE WHM STELLA W 3000K MILKY 22 ON/OFF PNLSTE WHM0DALI000 STELLA W 3000K MILKY 22 DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ca. 88 suora ca. 88 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 600 x 600 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 120 Kattopaneelivalaisimet STELLAsarja

121 Upotettavat kattovalaisimet / STELLAsarja 18 W / MILKY / 4000 K / 300 x 300 mm Sisävalaistus Kattopaneelivalaisimet STELLAsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 300 x 300 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) PNLSTE WHM STELLA W 4000K MILKY 22 ON/OFF PNLSTE WHM0DALI000 STELLA W 4000K MILKY 22 DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 90 suora n. 90 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 600 x 600 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 296 mm 10 mm 296 mm Kattopaneelivalaisimet STELLAsarja 121

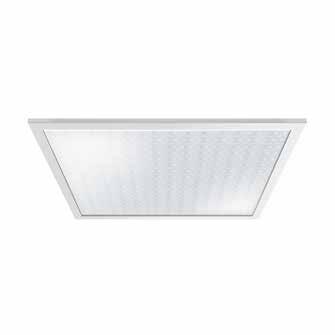

122 Sisävalaistus Kattopaneelivalaisimet STELLAsarja Upotettavat kattovalaisimet / STELLAsarja 36 W / PRISMATIC / 3000 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 3000 K (lämmin valkoinen) PNLSTE WHP STELLA W 3000K PRISMATIC ON/OFF PNLSTE WHP0DALI000 STELLA W 3000K PRISMATIC DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 111 suora n. 111 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 300 x 300 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 10 mm 595 mm 122 Kattopaneelivalaisimet STELLAsarja

123 Upotettavat kattovalaisimet / STELLAsarja 36 W / PRISMATIC / 4000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet STELLAsarja Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) PNLSTE WHP STELLA W 4000K PRISMATIC ON/OFF PNLSTE WHP0DALI000 STELLA W 4000K PRISMATIC DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 115 suora n. 115 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 300 x 300 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 10 mm 595 mm Kattopaneelivalaisimet STELLAsarja 123

124 Sisävalaistus Kattopaneelivalaisimet STELLAsarja Upotettavat kattovalaisimet / STELLAsarja 36 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 3000 K (lämmin valkoinen) PNLSTE WHO (1) STELLA W 3000K MILKY 22 ON/OFF PNLSTE WHO0DALI000 (1) STELLA W 3000K MILKY 22 DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 109 suora n. 109 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 300 x 300 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 10 mm 595 mm 124 Kattopaneelivalaisimet STELLAsarja

125 Upotettavat kattovalaisimet / STELLAsarja 36 W / MILKY / 4000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet STELLAsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan LEDvalojen käyttöikä h LM80 B50 Integroitu elektroninen liitäntälaite (on/off, DALI), asennus ei vaadi lisätarvikkeita Valon väri noin 4000 K (neutraalivalkoinen) PNLSTE WHO (1) STELLA W 4000K MILKY 22 ON/OFF PNLSTE WHO0DALI000 (1) STELLA W 4000K MILKY 22 DALI Snro EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 112 suora n. 112 suora 22 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Saatavilla huhtikuussa 2017 Saatavilla myös koossa 300 x 300 ja 625 x 625. Lisätietoja on osoitteessa Mittapiirros Valon jakautuminen 595 mm 10 mm 595 mm Kattopaneelivalaisimet STELLAsarja 125

126 602 mm 50 mm Sisävalaistus Lisävarusteet STELLAsarja PNL STELLA 120mm Tekniset tiedot Mitat: Korkeus 1200 mm Toimituksen sisältö: 4x roikkuasennus, 12x ruuvi, 12x ankkuri Ø 40 mm EANkoodi Tilaus / Snro 54 mm PNL 120 PDL Set EQ / 1200 mm PNL STELLA 100mm Tekniset tiedot Mitat: Korkeus 1000 mm Toimituksen sisältö: 4x roikkuasennus, 12x ruuvi, 12x ankkuri Ø 40 mm EANkoodi Tilaus / Snro 54 mm PNL 100 PDL Set EQ / 1000 mm PNL STELLA 600 MF SM WH SLIM Kehykset 600 pintaasennukseen kattoon STELLAsarjan kattopaneelivalaisimille Tekniset tiedot Kotelon materiaali: alumiini, maalattu Mitat n.: Korkeus 50 mm x Leveys 602 mm x Pituus 602 mm Toimituksen sisältö: 18x ruuvi, 10x ankkuri Väri: valkoinen, lähes kuin RAL 9003 EANkoodi Tilaus / Snro PNL 600 MF SM WH SLIM EQ / 602 mm 126 Lisävarusteet STELLAsarja

127 Lisävarusteet STELLAsarja 127 Sisävalaistus Lisävarusteet STELLAsarja

128 Sisävalaistus Kattopaneelivalaisimet CLARAsarja Upotettavat kattovalaisimet / CLARAsarja 30 W / CRYSTAL / 3000 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCLA WHC (1) CLARA W 3000K CRYSTAL 1 10 V PNLCLA WHC0110LC (1) CLARA W K CRYSTAL 110V LINECT PNLCLA WHC0DALI00 (1) CLARA W 3000K CRYSTAL DALI PNLCLA WHC0DALILC (1) CLARA W K CRYSTAL DALI LINECT PNLCLA WHC00000LC (1) CLARA W K CRYSTAL On/Off LINECT PNLCLA WHC (1) CLARA W 3000K CRYSTAL On/Off Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm 128 Kattopaneelivalaisimet CLARAsarja

129 Upotettavat kattovalaisimet / CLARAsarja 30 W / CRYSTAL / 4000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CLARAsarja Ledvalaisin, jossa prismaattinen (CRYSTAL) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCLA WHC (1) CLARA W K CRYSTAL 1 10 V PNLCLA WHC0110LC (1) CLARA W 4000K CRYSTAL 110V LINECT PNLCLA WHC0DALI00 (1) CLARA W K CRYSTAL DALI PNLCLA WHC0DALILC (1) CLARA W 4000K CRYSTAL DALI LINECT PNLCLA WHC00000LC (1) CLARA W 4000K CRYSTAL On/Off LINECT PNLCLA WHC (1) CLARA W K CRYSTAL On/Off Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm Kattopaneelivalaisimet CLARAsarja 129

130 Sisävalaistus Kattopaneelivalaisimet CLARAsarja Upotettavat kattovalaisimet / CLARAsarja 30 W / MILKY / 3000 K / 600 x 600 mm Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCLA WHO (1) CLARA W 3000K MILKY 1 10 V PNLCLA WHO0110LC (1) CLARA W 3000K MILKY 1 10V LINECT PNLCLA WHO0DALI00 (1) CLARA W K MILKY DALI PNLCLA WHO0DALILC (1) CLARA W K MILKY DALI LINECT PNLCLA WHO00000LC (1) CLARA W 3000K MILKY On/Off LINECT PNLCLA WHO (1) CLARA W 3000K MILKY On/Off Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora n. 100 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm 130 Kattopaneelivalaisimet CLARAsarja

131 Upotettavat kattovalaisimet / CLARAsarja 30 W / MILKY / 4000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CLARAsarja Ledvalaisin, jossa opaali (MILKY) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCLA WHO (1) CLARA W K MILKY 1 10 V PNLCLA WHO0110LC (1) CLARA W K MILKY 1 10V LINECT PNLCLA WHO0DALI00 (1) CLARA W 4000K MILKY DALI PNLCLA WHO0DALILC (1) CLARA W 4000K MILKY DALI LINECT PNLCLA WHO00000LC (1) CLARA W K MILKY On/Off LINECT PNLCLA WHO (1) CLARA W K MILKY On/Off Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm Kattopaneelivalaisimet CLARAsarja 131

132 Sisävalaistus Kattopaneelivalaisimet CLARAsarja Upotettavat kattovalaisimet / CLARAsarja 30 W / PRISMATIC / 3000 K / 600 x 600 mm Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 3000 K (lämmin valkoinen) PNLCLA WHP (1) CLARA W 3000K PRISMATIC 1 10 V PNLCLA WHP0110LC (1) CLARA W 3000K PRISMATIC 1 10 V LINECT PNLCLA WHP0DALI00 (1) CLARA W 3000K PRISMATIC DALI PNLCLA WHP0DALILC (1) CLARA W K PRISMATIC DALI LINECT PNLCLA WHP00000LC (1) CLARA W 3000K PRISMATIC ON/OFF LINECT PNLCLA WHP (1) CLARA W 3000K PRISMATIC ON/OFF Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora n. 105 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm 132 Kattopaneelivalaisimet CLARAsarja

133 Upotettavat kattovalaisimet / CLARAsarja 30 W / PRISMATIC / 4000 K / 600 x 600 mm Sisävalaistus Kattopaneelivalaisimet CLARAsarja Ledvalaisin, jossa prismaattinen (PRISMATIC) suojus (diffuusori, PMMA) Paneelivalaisin järjestelmäkattoihin, joissa on piilotetut tai näkyvät kannatinkiskot (mitat 600 mm x 600 mm) Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Saatavilla on/offmallina, 110 V:n mallina tai DALIliitäntälaitteella Mukana lisävarusteet asennettaessa pinta tai uppoasennuksena kattoon Ledvalon teho 30 W Valon väri noin 4000 K (neutraalivalkoinen) PNLCLA WHP (1) CLARA W K PRISMATIC 1 10 V PNLCLA WHP0110LC (1) CLARA W K PRISMATIC 1 10 V LINECT PNLCLA WHP0DALI00 (1) CLARA W K PRISMATIC DALI PNLCLA WHP0DALILC (1) CLARA W 4000K PRISMATIC DALI LINECT PNLCLA WHP00000LC (1) CLARA W K PRISMATIC ON/OFF LINECT PNLCLA WHP (1) CLARA W K PRISMATIC ON/OFF Snro EQ / EQ / EQ / EQ / EQ / EQ / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora 19 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Also available in system dimensions 625 x 625. Further information is available at Mittapiirros Valon jakautuminen 595 mm 595 mm 60 mm Kattopaneelivalaisimet CLARAsarja 133

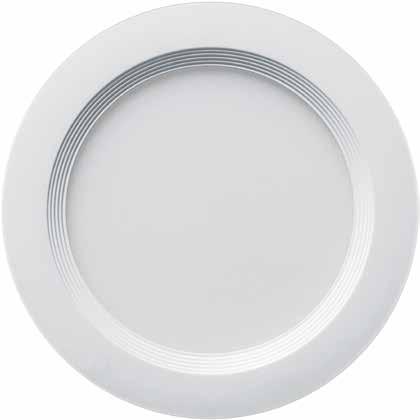

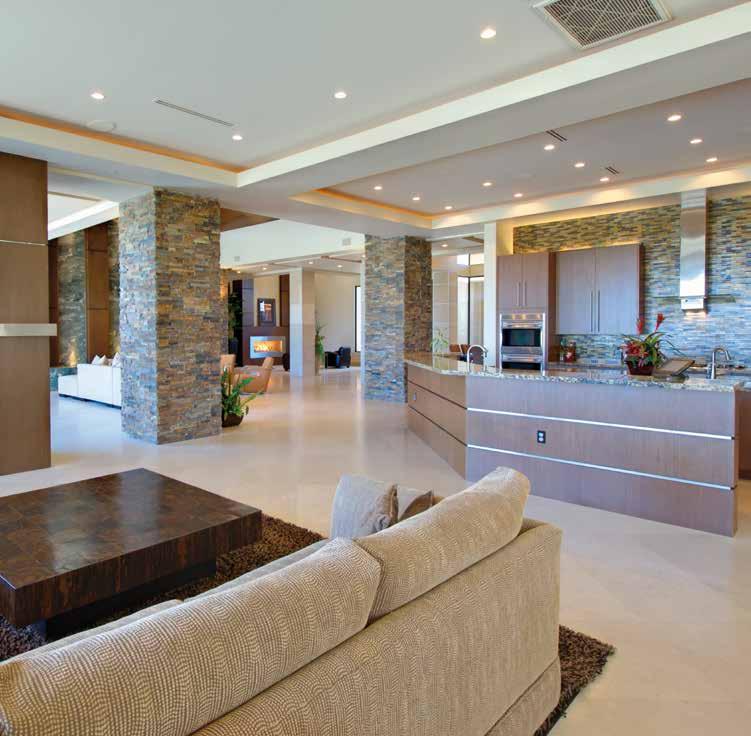

134 Sisävalaistus Kohdevalaisimet Kohdevalaisimet ovat jo pitkään olleet klassikoita, eikä sisävalaistusta voisi enää kuvitella ilman niitä. Niitä voi käyttää mitä erilaisimmissa paikoissa, kuten käytävissä, portaikoissa tai auloissa. Joskus ne muodostavat huoneen ainoan valaistuksen, toisinaan taas täydentävät päävalaistusta ja tuovat lisäjoustavuutta koko tilan yksilölliseen valaisuun. Jos tässä esitetyt erilaiset vaatimukset haluaa täyttää, täytyy tarjota riittävän suuri valikoima erilaisia valaisimia. Lisäksi valmistajan olisi huolehdittava valaisintensa pitkäikäisyydestä sekä yhtälailla joustavasta tulevaisuuden käyttötekniikasta. Nämä ovat juuri oikeat vaatimukset ESYLUXin kohdevaloille. Sisältö ALICIAsarja STINAsarja ELSAsarja Downlightkohdevalaisimet

135 Downlightkohdevalaisimet 135

136 ALICIAsarja kohdevalaisin joustavalla valaisinpäällä 136 ALICIAsarja

137 110 V 230 V ALICIAkohdevalaisimien valikoima tarjoaa varmasti sopivan ratkaisun yksilöllisen valaistustunnelman luomiseen. Eri valaistuskulmien lisäksi niissä on 25 astetta kääntyvä valaisinpää. Ne sopivat siksi erinomaisesti kohde ja efektivalaisuun ja pienten kohteiden laajaalaiseen valaisemiseen. Vaihtelevalla keilamaisella valaistuksella saadaan korostettua tilojen yksityiskohtia. UGRhäikäisyarvo on myös erittäin alhainen. Ledkohdevalaisin, jossa korkealaatuinen alumiinikotelo ja valkoinen jauhepinnoitus Lisävarusteena erillinen liitäntärasia optimaaliseen läpijohdotukseen Liitäntälaitteet: 230 V, 110 V tai DALI Saatavilla olevat valonvärit 3000 K tai 4000 K Asennusreiän mitta: 68 mm Kolme valaistuskulmaa: 15, 24 tai 36 Kattoasennus jousikiinnikkeillä, muita lisävarusteita ei tarvita Alhainen häikäisyarvo: UGR 16 ALICIAsarja 137

138 Sisävalaistus Kohdevalaisimet ALICIAsarja Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 3000 K / 68 mm / 15 LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 15 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLALI WHT (1) ALICIA 68/15 9 W 3000K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/15 9 W K CLEAR DALI IDLALI WHT (1) ALICIA 68/15 9 W 3000K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/15 9 W 3000K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/15 9 W 3000K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/15 9 W K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm 138 Kohdevalaisimet ALICIAsarja

139 Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 3000 K / 68 mm / 24 Sisävalaistus Kohdevalaisimet ALICIAsarja LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 24 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLALI WHT (1) ALICIA 68/24 9 W 3000K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/24 9 W K CLEAR DALI IDLALI WHT (1) ALICIA 68/24 9 W 3000K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/24 9 W 3000K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/24 9 W 3000K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/24 9 W K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm Kohdevalaisimet ALICIAsarja 139

140 Sisävalaistus Kohdevalaisimet ALICIAsarja Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 3000 K / 68 mm / 36 LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 36 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLALI WHT (1) ALICIA 68/36 9 W 3000K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/36 9 W K CLEAR DALI IDLALI WHT (1) ALICIA 68/36 9 W 3000K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/36 9 W 3000K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/36 9 W 3000K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/36 9 W K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm 140 Kohdevalaisimet ALICIAsarja

141 Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 4000 K / 68 mm / 15 Sisävalaistus Kohdevalaisimet ALICIAsarja LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 15 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLALI WHT (1) ALICIA 68/15 9 W K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/15 9 W 4000K CLEAR DALI IDLALI WHT (1) ALICIA 68/15 9 W K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/15 9 W K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/15 9 W K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/15 9 W 4000K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm Kohdevalaisimet ALICIAsarja 141

142 Sisävalaistus Kohdevalaisimet ALICIAsarja Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 4000 K / 68 mm / 24 LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 24 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLALI WHT (1) ALICIA 68/24 9 W K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/24 9 W 4000K CLEAR DALI IDLALI WHT (1) ALICIA 68/24 9 W K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/24 9 W K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/24 9 W K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/24 9 W 4000K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm 142 Kohdevalaisimet ALICIAsarja

143 Downlightkohdevalaisimet / ALICIAsarja 9 W / CLEAR / 4000 K / 68 mm / 36 Sisävalaistus Kohdevalaisimet ALICIAsarja LedDownlightkohdevalaisin, 9 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 36 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita Yksinkertainen läpijohdotus CBmalleissa (Connection Box) Uppovalaisimet käännettävissä Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLALI WHT (1) ALICIA 68/36 9 W K CLEAR on/off IDLALI WHT0DALI000 (1) ALICIA 68/36 9 W 4000K CLEAR DALI IDLALI WHT (1) ALICIA 68/36 9 W K CLEAR 1 10 V IDLALI WHT00000CB0 (1) ALICIA 68/36 9 W K CLEAR on/off CB IDLALI WHT0DALICB0 (1) ALICIA 68/36 9 W K CLEAR DALI CB IDLALI WHT0110CB0 (1) ALICIA 68/36 9 W 4000K CLEAR 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 68 mm 79 mm 75 mm 512 mm Kohdevalaisimet ALICIAsarja 143

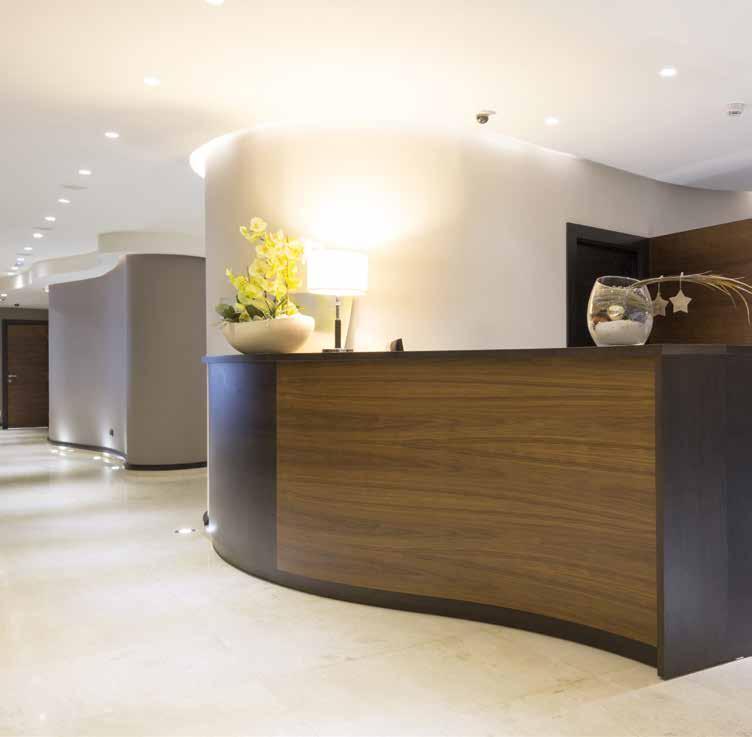

144 STINAsarja monipuolinen valo eri valaistuskulmilla 144 STINAsarja

145 230 V Lisää joustavuutta kohdevalaisimilla tähän tarkoitukseen sopivat STINAsarjamme valaisimet. Sarjan molemmat kotelokoot ovat saatavilla kolmella eri valaistuskulmalla, joilla saadaan luotua joko pistemäisempi kohdevalaistus tai yleisempi tunnelmavalaistus. Kaikki kohdevalaisimemme ovat yhteensopivia 230 V:n liitäntälaitteiden tai älykkään DALIvalonhallintajärjestelmän kanssa. Mukana toimitetaan myös esivalmistellut pistokkeet ja esiasennetut liittimet. UGRhäikäisyarvo on näillä valaisimilla erittäin alhainen. Ledkohdevalaisin, jossa on korkealaatuinen alumiinikotelo ja valkoinen tai musta jauhepinnoitus Lisävarusteena erillinen liitäntärasia optimaaliseen läpijohdotukseen Liitäntälaitteet: 230 V, tai DALI Saatavilla olevat valonvärit 3000 K tai 4000 K Eri asennus reikäkoot: 90 mm tai 112 mm Kolme valaistuskulmaa: 25, 38 tai 60 Kattoasennus jousikiinnikkeillä, muita lisävarusteita ei tarvita Alhainen häikäisyarvo: UGR 16 STINAsarja 145

146 Sisävalaistus Kohdevalaisimet STINAsarja Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 3000 K / 112 mm / 38 LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 38 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 3000 K IDLSTI BKT (1) STINA 112/38 15 W 3000K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 112/38 15 W K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 112/38 15 W 3000K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 112/38 15 W K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 112/38 15 W 3000K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 112/38 15 W K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 112/38 15 W 3000K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 112/38 15 W 3000K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 112 mm 130 mm 118,5 mm 146 Kohdevalaisimet STINAsarja

147 Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 3000 K / 112 mm / 60 Sisävalaistus Kohdevalaisimet STINAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 60 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 3000 K IDLSTI BKT (1) STINA 112/60 15 W 3000K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 112/60 15 W K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 112/60 15 W 3000K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 112/60 15 W K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 112/60 15 W 3000K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 112/60 15 W K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 112/60 15 W 3000K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 112/60 15 W 3000K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 112 mm 130 mm 118,5 mm Kohdevalaisimet STINAsarja 147

148 Sisävalaistus Kohdevalaisimet STINAsarja Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 3000 K / 90 mm / 25 LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 25 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 3000 K IDLSTI BKT (1) STINA 90/25 15 W 3000K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/25 15 W K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/25 15 W 3000K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/25 15 W K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 90/25 15 W 3000K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/25 15 W K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/25 15 W 3000K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/25 15 W 3000K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm 148 Kohdevalaisimet STINAsarja

149 Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 3000 K / 90 mm / 38 Sisävalaistus Kohdevalaisimet STINAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 38 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 3000 K IDLSTI BKT (1) STINA 90/38 15 W 3000K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/38 15 W K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/38 15 W 3000K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/38 15 W K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 90/38 15 W 3000K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/38 15 W K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/38 15 W 3000K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/38 15 W 3000K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm Kohdevalaisimet STINAsarja 149

150 Sisävalaistus Kohdevalaisimet STINAsarja Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 3000 K / 90 mm / 60 LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 60 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 3000 K IDLSTI BKT (1) STINA 90/60 15 W 3000K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/60 15 W K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/60 15 W 3000K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/60 15 W K WHITE CLEAR DALI Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) EO n. 76 suora 16 EO n. 87 suora 16 EO , n. 76 suora 16 EO , n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi IDLSTI BKT00000CB0 (1) STINA 90/60 15 W 3000K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/60 15 W K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/60 15 W 3000K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/60 15 W 3000K WHITE CLEAR DALI CB EO / EO / EO / EO / n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm 150 Kohdevalaisimet STINAsarja

151 Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 4000 K / 112 mm / 38 Sisävalaistus Kohdevalaisimet STINAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 38 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 4000 K IDLSTI BKT (1) STINA 112/38 15 W K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 112/38 15 W 4000K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 112/38 15 W K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 112/38 15 W 4000K WHITE CLEAR DALI Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) EO n. 76 suora 16 EO n. 87 suora 16 EO , n. 76 suora 16 EO , n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi IDLSTI BKT00000CB0 (1) STINA 112/38 15 W K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 112/38 15 W 4000K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 112/38 15 W K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 112/38 15 W K WHITE CLEAR DALI CB EO / EO / EO / EO / n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 112 mm 130 mm 118,5 mm Kohdevalaisimet STINAsarja 151

152 Sisävalaistus Kohdevalaisimet STINAsarja Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 4000 K / 112 mm / 60 LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 60 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 4000 K IDLSTI BKT (1) STINA 112/60 15 W K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 112/60 15 W 4000K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 112/60 15 W K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 112/60 15 W 4000K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 112/60 15 W K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 112/60 15 W 4000K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 112/60 15 W K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 112/60 15 W K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 112 mm 130 mm 118,5 mm 152 Kohdevalaisimet STINAsarja

153 Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 4000 K / 90 mm / 25 Sisävalaistus Kohdevalaisimet STINAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 25 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 4000 K IDLSTI BKT (1) STINA 90/25 15 W K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/25 15 W 4000K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/25 15 W K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/25 15 W 4000K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 90/25 15 W K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/25 15 W 4000K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/25 15 W K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/25 15 W K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm Kohdevalaisimet STINAsarja 153

154 Sisävalaistus Kohdevalaisimet STINAsarja Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 4000 K / 90 mm / 38 LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 38 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 4000 K IDLSTI BKT (1) STINA 90/38 15 W K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/38 15 W 4000K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/38 15 W K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/38 15 W 4000K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 90/38 15 W K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/38 15 W 4000K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/38 15 W K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/38 15 W K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm 154 Kohdevalaisimet STINAsarja

155 Downlightkohdevalaisimet / STINAsarja 15 W / CLEAR / 4000 K / 90 mm / 60 Sisävalaistus Kohdevalaisimet STINAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, läpinäkyvä (CLEAR) diffuusori Aukon kulma 60 Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Laadukas kotelo, alumiinirunko, musta (RAL 9005) tai valkoinen (RAL 9003) jauhepinnoite Värilämpötila 4000 K IDLSTI BKT (1) STINA 90/60 15 W K BLACK CLEAR ON/OFF IDLSTI WHT (1) STINA 90/60 15 W 4000K WHITE CLEAR ON/OFF IDLSTI BKT0DALI000 (1) STINA 90/60 15 W K BLACK CLEAR DALI IDLSTI WHT0DALI000 (1) STINA 90/60 15 W 4000K WHITE CLEAR DALI IDLSTI BKT00000CB0 (1) STINA 90/60 15 W K BLACK CLEAR ON/OFF CB IDLSTI WHT00000CB0 (1) STINA 90/60 15 W 4000K WHITE CLEAR ON/OFF CB IDLSTI BKT0DALICB0 (1) STINA 90/60 15 W K BLACK CLEAR DALI CB IDLSTI WHT0DALICB0 (1) STINA 90/60 15 W K WHITE CLEAR DALI CB Snro EO / EO / EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora n. 76 suora n. 87 suora 16 15, n. 76 suora 16 15, n. 87 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 109 mm 118,5 mm Kohdevalaisimet STINAsarja 155

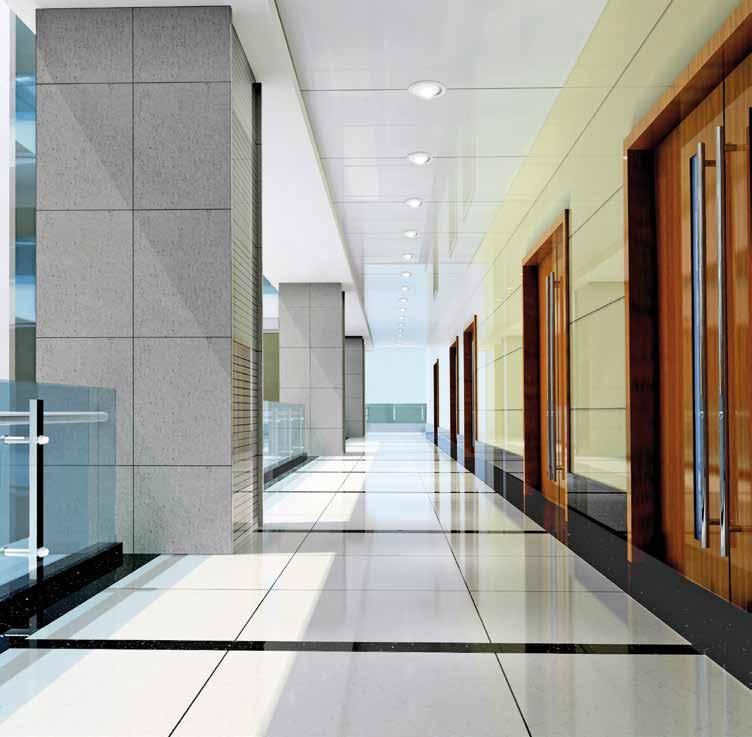

156 ELSAsarja perinteinen kohdevalaisin, monta vaihtoehtoa 156 ELSAsarja

157 110 V 230 V ELSAsarjan myötä tuomme markkinoille perinteisiä kohdevalaisimia, joita on saatavilla eri malleissa ja jotka poikkeavat toisistaan niin kooltaan, muodoltaan, teholtaan kuin valonväriltäänkin. Siksi valikoimaamme kuuluu eri käyttötekniikoita tukevia tuotteita: yksinkertaisen kytkentälaitteen tai 1 10 voltin himmentimen lisäksi ELSAsarjan tuotteet ja erilaiset liitäntälaitteet voidaan integroida suoraan älykkääseen DALIverkkoon. Mahdollisimman yksilöllistä valaistusta kaipaava saa näin erittäin joustavan ohjauksen, samalla kun valaisimien värien yhtenäisyys takaa harmonisen, kauniinvalkoisen valaistuksen. Ledkohdevalaisin, jossa on korkealaatuinen alumiinikotelo ja valkoinen jauhepinnoitus Eri asennus reikäkoot: 68 mm, 165 mm tai 225 mm Liitäntälaitteet: 230 V, 110 V tai DALI Saatavilla olevat valonvärit 3000 K tai 4000 K Tehontarve 5 W, 9 W tai 18 W Kattoasennus jousikiinnikkeillä, muita lisävarusteita ei tarvita Saatavana myös neliönmuotoisena Vaihtoehdot 125 mm tai 165 mm, tehontarve 9 W, 12 W tai 15 W ELSAsarja 157

158 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSAsarja 5 W / MILKY / K / 68 mm LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 3000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA 68 5 W 3000K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA 68 5W K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA 68 5W 3000K MILKY DALI CB IDLELS WHO (1) ELSA 68 5W 3000K MILKY On/Off IDLELS WHO (1) ELSA 68 5W 3000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA 68 5W 3000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 76 suora n. 76 suora n. 76 suora n. 76 suora n. 76 suora n. 76 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 68 mm 45 mm Ø 97 mm 96 mm 37 mm 22 mm 158 Kohdevalaisimet ELSAsarja

159 Downlightkohdevalaisimet / ELSAsarja 5 W / MILKY / 4000 K / 68 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 4000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA 68 5 W K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA 68 5W 4000K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA 68 5W K MILKY DALI CB IDLELS WHO (1) ELSA 68 5W 4000K MILKY On/Off IDLELS WHO (1) ELSA 68 5W 4000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA 68 5W 4000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 83 suora n. 83 suora n. 83 suora n. 83 suora n. 83 suora n. 83 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 68 mm 45 mm Ø 97 mm 96 mm 37 mm 22 mm Kohdevalaisimet ELSAsarja 159

160 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSAsarja 9 W / MILKY / K / 165 mm LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 3000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA 165 9W 3000K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA 165 9W K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA 165 9W 3000K MILKY DALI CB IDLELS WHO (1) ELSA 165 9W 3000K MILKY On/Off IDLELS WHO (1) ELSA 165 9W 3000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA 165 9W 3000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 89 suora n. 89 suora n. 89 suora n. 89 suora n. 89 suora n. 89 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 165 mm 27 mm Ø 180 mm 96 mm 37 mm 22 mm 160 Kohdevalaisimet ELSAsarja

161 Downlightkohdevalaisimet / ELSAsarja 9 W / MILKY / 4000 K / 165 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 4000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA 165 9W K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA 165 9W 4000K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA 165 9W K MILKY DALI CB IDLELS WHO (1) ELSA 165 9W 4000K MILKY On/Off IDLELS WHO (1) ELSA 165 9W 4000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA 165 9W 4000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 94 suora n. 94 suora n. 94 suora n. 94 suora n. 94 suora n. 94 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 165 mm 27 mm Ø 180 mm 96 mm 37 mm 22 mm Kohdevalaisimet ELSAsarja 161

162 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSAsarja 18 W / MILKY / K / 225 mm LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 3000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA W 3000K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA W K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA W 3000K MILKY DALI CB IDLELS WHO (1) ELSA W 3000K MILKY On/Off IDLELS WHO (1) ELSA W 3000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA W 3000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 83 suora n. 83 suora n. 83 suora n. 83 suora n. 83 suora n. 83 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 225 mm Ø 240 mm 27 mm 110 mm 52 mm 22 mm 162 Kohdevalaisimet ELSAsarja

163 Downlightkohdevalaisimet / ELSAsarja 18 W / MILKY / 4000 K / 225 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin kattoupotukseen Kattoon upotettava valaisin, jossa on opaali suojus (diffuusori) Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9016) Voidaan asentaa katon sisään ilman muita varusteita Värilämpötila: 4000 K, vähäinen väripoikkeama Hyvä valon laatu Erittäin hyvä järjestelmän teho Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Käyttölaite sisältyy toimitukseen CB (Connection Box) malleissa yksinkertainen läpijohdotus IDLELS WHO00000CB0 (1) ELSA W K MILKY On/Off CB IDLELS WHO0110CB0 (1) ELSA W 4000K MILKY 1 10 V CB IDLELS WHO0DALICB0 (1) ELSA W K MILKY DALI CB IDLELS WHO (1) ELSA W 4000K MILKY On/Off IDLELS WHO (1) ELSA W 4000K MILKY 110V IDLELS WHO0DALI00 (1) ELSA W 4000K MILKY DALI Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 89 suora n. 89 suora n. 89 suora n. 89 suora n. 83 suora n. 83 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 225 mm Ø 240 mm 27 mm 110 mm 52 mm 22 mm Kohdevalaisimet ELSAsarja 163

164 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSA Square sarja 9 W / MILKY / K / 125 mm LedDownlightkohdevalaisin, 9 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLELS WHO (1) ELSA 125 9W K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA 125 9W 3000K MILKY DALI IDLELS WHO (1) ELSA 125 9W 3000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W 3000K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 80 suora n. 80 suora n. 80 suora n. 80 suora n. 80 suora n. 80 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm 164 Kohdevalaisimet ELSAsarja

165 Downlightkohdevalaisimet / ELSA Square sarja 9 W / MILKY / 4000 K / 125 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin, 9 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLELS WHO (1) ELSA 125 9W 4000K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA 125 9W 4000K MILKY DALI IDLELS WHO (1) ELSA 125 9W 4000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W 4000K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W 4000K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 80 suora n. 80 suora n. 80 suora n. 80 suora n. 80 suora n. 80 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm Kohdevalaisimet ELSAsarja 165

166 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSA Square sarja 12 W / MILKY / K / 125 mm LedDownlightkohdevalaisin, 12 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLELS WHO (1) ELSA W K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 3000K MILKY DALI IDLELS WHO (1) ELSA W 3000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W 3000K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm 166 Kohdevalaisimet ELSAsarja

167 Downlightkohdevalaisimet / ELSA Square sarja 12 W / MILKY / 4000 K / 125 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin, 12 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite (on/off), asennus ei vaadi lisätarvikkeita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLELS WHO (1) ELSA W 4000K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 4000K MILKY DALI IDLELS WHO (1) ELSA W 4000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W 4000K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W 4000K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora n. 68 suora 25 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm Kohdevalaisimet ELSAsarja 167

168 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSA Square sarja 15 W / MILKY / K / 125 mm LedDownlightkohdevalaisin, 15 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLELS WHO (1) ELSA W K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 3000K MILKY DALI IDLELS WHO (1) ELSA W 3000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W 3000K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 81,6 suora 28 15, n. 81,6 suora n. 81,6 suora n. 81,6 suora 28 15, n. 81,6 suora n. 81,6 suora 28 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm 168 Kohdevalaisimet ELSAsarja

169 Downlightkohdevalaisimet / ELSA Square sarja 15 W / MILKY / K / 165 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 165 x 165 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 3000 K IDLELS WHO (1) ELSA W K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 3000K MILKY DALI IDLELS WHO (1) ELSA W 3000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W 3000K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 81,6 suora 28 15, n. 81,6 suora n. 81,6 suora n. 81,6 suora 28 15, n. 81,6 suora n. 81,6 suora 28 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 190 mm 190 mm 165 mm 525 mm 57,5 mm Kohdevalaisimet ELSAsarja 169

170 Sisävalaistus Kohdevalaisimet ELSAsarja Downlightkohdevalaisimet / ELSA Square sarja 15 W / MILKY / 4000 K / 125 mm LedDownlightkohdevalaisin, 15 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 125 x 125 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLELS WHO (1) ELSA W 4000K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 4000K MILKY DALI IDLELS WHO (1) ELSA W 4000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W 4000K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W 4000K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 87 suora 28 15, n. 87 suora n. 87 suora n. 87 suora 28 15, n. 87 suora n. 87 suora 28 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 145 mm 145 mm 125 mm 525 mm 44,5 mm 170 Kohdevalaisimet ELSAsarja

171 Downlightkohdevalaisimet / ELSA Square sarja 15 W / MILKY / 4000 K / 165 mm Sisävalaistus Kohdevalaisimet ELSAsarja LedDownlightkohdevalaisin, 15 W, kattoupotukseen, opaali (MILKY) diffuusori Asennusmitta kattoupotukseen 165 x 165 mm Erittäin hyvä valonlaatu Ledvalojen käyttöikä h LM80 B50 Integroitu kytkentälaite, asennettavissa ilman lisälaitteita CB (Connection Box) malleissa yksinkertainen läpijohdotus Korkealaatuinen kotelo, valaisimen runko alumiinia, valkoinen jauhepinnoite (RAL 9003) Värilämpötila 4000 K IDLELS WHO (1) ELSA W 4000K MILKY On/Off IDLELS WHO0DALI000 (1) ELSA W 4000K MILKY DALI IDLELS WHO (1) ELSA W 4000K MILKY 110V IDLELS WHO00000CB0 (1) ELSA W 4000K MILKY ON/OFF CB IDLELS WHO0DALICB0 (1) ELSA W K MILKY DALI CB IDLELS WHO0110CB0 (1) ELSA W 4000K MILKY 1 10 V CB Snro EO / EO / EO / EO / EO / EO / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 87 suora 28 15, n. 87 suora 28 15, n. 87 suora n. 87 suora 28 15, n. 87 suora 28 15, n. 87 suora 28 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 190 mm 190 mm 165 mm 525 mm 57,5 mm Kohdevalaisimet ELSAsarja 171

172 Sisävalaistus Lisävarusteet ELSAsarja Sisäkohdevalaisimen kaapeli, 1 m ELSAsarjan jatkokaapeli Tekniset tiedot Paino: 0,035 kg Väri: valkoinen EANkoodi Tilaus / Snro IDLELSCABLE EO / Lisävarusteet ELSAsarja

173 Lisävarusteet ELSAsarja 173 Sisävalaistus Lisävarusteet ELSAsarja

174 Sisävalaistus Riippuvalaisimet Toimistoihin, kokoustiloihin tai vastaanottotiloihin riippuvalaisimet sopivat kaikkialle, missä tarvitaan miellyttävää valoa sekä erityistä eleganssia. Valaisimen täytyy olla sekä valoltaan häikäisemätön että ulkoiselta muodoltaan kaunis. Siksi ESYLUXin riippuvalaisimissa on keskitytty vain olennaisimpiin ominaisuuksiin. Kaikki muu tehdään yksilöllisten tarpeiden mukaan. Valaisimissa on joko valonväri, jota ei voi muuttaa, tai säädettävä valkoinen (Tunable White), ja tarvittaessa niissä on suoran valon lisäksi ylöspäin suuntautuva epäsuora valo. Valaisimissa on aina pitkäikäiset, energiatehokkaat ledvalot. Sisältö PRANA+sarja Riippuvalaisimet

175 Riippuvalaisimet 175

176 PRANA+sarjan riippuvalaisimet edustava valo parhaimmillaan 176 PRANA+sarja

177 Prana+sarjan riippuvalaisin täyttää vaativimmatkin edustavan muotoilun ja valonlaadun tarpeet. Korkealaatuisen alumiinikehyksen yksinkertainen muotokieli hivelee silmää ja tekee vieraisiin vaikutuksen. Valaistus täyttää aina yksilölliset tarpeet: saatavilla on suora tai epäsuora valaistus, yksilöllisesti säädettävä kirkkaus ja erilaisia valonvärejä (Tunable White). Lisäksi sarja vakuuttaa yksityiskohdillaan. Jotta valaisimen selkeät linjat eivät rikkoontuisi, liitäntäkaapelit menevät huomaamattomasti kiinnityksen sisällä, samalla kun DALIyhteensopivuus mahdollistaa valaisimen integroimisen älykkääseen digitaaliseen ympäristöön. Yksilöllisesti ohjattavissa olevat valonlähteet: työpisteen suora valo ja epäsuora, ylöspäin suuntautuva valo Liitäntälaite verhottu kauniiseen jaloteräskoteloon Tunable White vaihtoehto, jolla valon lämpötilaa voi säätää portaattomasti kylmän ja lämpimän valkoisen välillä Saatavilla olevat valonvärit 3000 K, 4000 K ja Tunable White Elektroninen DALIliitäntälaite älykkääseen valonhallintaan Näkymätön kaapelivienti Saatavilla eri väreissä: valkoinen jauhepinnoite, musta anodisointi, kromattu Alhainen häikäisyarvo: UGR 16 PRANA+sarja 177

178 Sisävalaistus Riippuvalaisimet PRANA+sarja Riippuvalaisimet / PRANA+sarja 30 W / CRYSTAL / 2700 K6500 K / 1200 mm Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 1 LEDvalokenttä (Downlight) suoraan valaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys, värinvaihto) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta (valaisin): noin 3560 lm Valon väri noin 2700 K6500 K (Tunable White) PDLPRA040308TWSTC0DIM0000 (1) Pendulum light PRANA+ 30W TW CR CRYSTAL DIM PDLPRA040308TWBKC0DIM0000 (1) Pendulum light PRANA+ 30W TW BK CRYSTAL DIM PDLPRA040308TWST0DALI00 (1) Pendulum light PRANA+ 30W TW CR CRYSTAL DALI Snro EV / EV / EV / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 118 suora n. 118 suora n. 118 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi PDLPRA040308TWWHC0DIM0000 (1) Pendulum light PRANA+ 30W WH CR CRYSTAL DIM EV n. 118 suora 16 PDLPRA040308TWBK0DALI00 (1) Pendulum light PRANA+ 30W TW BK CRYSTAL DALI PDLPRA040308TWWH0DALI00 (1) Pendulum light PRANA+ 30 W TW WH CRYSTAL DALI EV / EV / n. 118 suora n. 118 suora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm 178 Riippuvalaisimet PRANA+sarja

179 Riippuvalaisimet / PRANA+sarja 30 W / CRYSTAL / 3000 K / 1200 mm Sisävalaistus Riippuvalaisimet PRANA+sarja Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 1 LEDvalokenttä (Downlight) suoraan valaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta : noin 3300 lm Valon väri noin 3000 K (lämmin valkoinen) PDLPRA ST0DALI00 (1) Pendulum light PRANA+ 30W 3000K CR CRYSTAL DALI PDLPRA STC0DIM0000 (1) Pendulum light PRANA+ 30 W 3000K CR CRYSTAL DIM PDLPRA BKC0DIM0000 (1) Pendulum light PRANA+ 30 W 3000K BK CRYSTAL DIM PDLPRA WHC0DIM0000 (1) Pendulum light PRANA+ 30W 3000K WH CRYSTAL DIM PDLPRA BK0DALI00 (1) Pendulum light PRANA+ 30W 3000K BK CRYSTAL DALI PDLPRA WH0DALI00 (1) Pendulum light PRANA+ 30W 3000 K WH CRYSTAL DALI Snro EV / EV / EV / EV / EV / EV / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora n. 110 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm Riippuvalaisimet PRANA+sarja 179

180 Sisävalaistus Riippuvalaisimet PRANA+sarja Riippuvalaisimet / PRANA+sarja 30 W / CRYSTAL / K / 1200 mm Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 1 LEDvalokenttä (Downlight) suoraan valaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta (valaisin): noin 3360 lm Valon väri noin 4000 K (neutraalivalkoinen) PDLPRA ST0DALI00 (1) Pendulum light PRANA+ 30W K CR CRYSTAL DALI PDLPRA BK0DALI00 (1) Pendulum light PRANA+ 30W 4000 K BK CRYSTAL DALI PDLPRA STC0DIM0000 (1) Pendulum light PRANA+ 30 W 4000K CR CRYSTAL DIM PDLPRA BKP0DIM0000 (1) Pendulum light PRANA+ 30 W K BK CRYSTAL DIM PDLPRA WHC0DIM0000 (1) Pendulum light PRANA+ 30W K WH CRYSTAL DIM PDLPRA WH0DALI00 (1) Pendulum light PRANA+ 30W 4000K WH CRYSTAL DALI Snro EV / EV / EV / EV / EV / EV / Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) n. 112 suora n. 112 suora n. 112 suora n. 112 suora n. 112 suora n. 112 suora 16 ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm 180 Riippuvalaisimet PRANA+sarja

181 Riippuvalaisimet / PRANA+sarja 60 W / CRYSTAL / K / 1200 mm Sisävalaistus Riippuvalaisimet PRANA+sarja Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 2 LEDvalokenttää (Up/Downlight) suoraan valaistukseen ja epäsuoraan lisävalaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys, värinvaihto) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta (valaisin): noin 6760 lm Valon väri noin 2700 K6500 K (Tunable White) Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi PDLPRA040608TWST0DALI00 (1) Pendulum light PRANA+ 60 W TW CR CRYSTAL DALI EV / n. 112 suora/ epäsuora 16 PDLPRA040608TWBK0DALI00 (1) Pendulum light PRANA+ 60 W TW BK CRYSTAL DALI EV / n. 112 suora/ epäsuora 16 PDLPRA040608TWWH0DALI00 (1) Pendulum light PRANA+ 60W TW WH CRYSTAL DALI EV / n. 112 suora/ epäsuora 16 PDLPRA040608TWSTC0DIM0000 (1) Pendulum light PRANA+ 60 W TW CR CRYSTAL DIM EV / n. 112 suora/ epäsuora 16 PDLPRA040608TWBKC0DIM0000 (1) Pendulum light PRANA+ 60 W TW BK CRYSTAL DIM EV / n. 112 suora/ epäsuora 16 PDLPRA040608TWWHC0DIM0000 (1) Pendulum light PRANA+ 60 W WH CR CRYSTAL DIM EV / n. 112 suora/ epäsuora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm Riippuvalaisimet PRANA+sarja 181

182 Sisävalaistus Riippuvalaisimet PRANA+sarja Riippuvalaisimet / PRANA+sarja 60 W / CRYSTAL / 3000 K / 1200 mm Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 2 LEDvalokenttää (Up/Downlight) suoraan valaistukseen ja epäsuoraan lisävalaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta (valaisin): noin 5100 lm Valon väri noin 3000 K (lämmin valkoinen) Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi PDLPRA ST0DALI00 (1) Pendulum light PRANA+ 60 W 3000K CR CRYSTAL DALI EV / n. 103 suora/ epäsuora 16 PDLPRA BK0DALI00 (1) Pendulum light PRANA+ 60 W 3000K BK CRYSTAL DALI EV / n. 103 suora/ epäsuora 16 PDLPRA WH0DALI00 (1) Pendulum light PRANA+ 60 W 3000 K WH CRYSTAL DALI EV / n. 103 suora/ epäsuora 16 PDLPRA STC0DIM0000 (1) Pendulum light PRANA+ 60W 3000K CR CRYSTAL DIM EV / n. 103 suora/ epäsuora 16 PDLPRA BKC0DIM0000 (1) Pendulum light PRANA+ 60W 3000K BK CRYSTAL DIM EV / n. 103 suora/ epäsuora 16 PDLPRA WHC0DIM0000 (1) Pendulum light PRANA+ 60W 3000K WH CRYSTAL DIM EV / n. 103 suora/ epäsuora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm 182 Riippuvalaisimet PRANA+sarja

183 Riippuvalaisimet / PRANA+sarja 60 W / CRYSTAL / K / 1200 mm Sisävalaistus Riippuvalaisimet PRANA+sarja Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas riippuvalaisin 2 LEDvalokenttää (Up/Downlight) suoraan valaistukseen ja epäsuoraan lisävalaistukseen Erinomainen valonlaatu Ohjaus (päälle/pois, himmennys) DALIliitäntälaitteen (DALImallissa) tai perinteisten painikkeiden (DIMmallissa) kautta : noin 6300 lm Valon väri noin 4000 K (neutraalivalkoinen) Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi PDLPRA ST0DALI00 (1) Pendulum light PRANA+ 60 W K CR CRYSTAL DALI EV / n. 105 suora/ epäsuora 16 PDLPRA BK0DALI00 (1) Pendulum light PRANA+ 60 W 4000 K BK CRYSTAL DALI EV / n. 105 suora/ epäsuora 16 PDLPRA WH0DALI00 (1) Pendulum light PRANA+ 60 W 4000K WH CRYSTAL DALI EV / n. 105 suora/ epäsuora 16 PDLPRA STC0DIM0000 (1) Pendulum light PRANA+ 60W 4000K CR CRYSTAL DIM EV / n. 105 suora/ epäsuora 16 PDLPRA BKC0DIM0000 (1) Pendulum light PRANA+ 60W K BK CRYSTAL DIM EV / n. 105 suora/ epäsuora 16 PDLPRA WHC0DIM0000 (1) Pendulum light PRANA+ 60W K WH CRYSTAL DIM EV / n. 105 suora/ epäsuora 16 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 59 mm 87 mm mm 1200 mm 300 mm Riippuvalaisimet PRANA+sarja 183

184 Sisävalaistus Lattiavalaisimet Yksittäisten työpisteiden valaistuksessa suositaan nykyään yhä useammin lattiavalaisimia. Niitä on helppo liikutella joustavasti esimerkiksi toimiston muuttaessa tilasta tai rakennuksesta toiseen. ESYLUXin valaisimet tarjoavat ratkaisuja erilaisiin vaatimuksiin. Meiltä saa sekä ensiluokkaisesti muotoiltuja valaisimia, joissa on biologisesti vaikuttava valo, että laadukkaasti valaisevia, malliltaan yksinkertaisia valaisimia tavallisiin työpisteisiin. Kaikissa valaisimissa on yksinkertaisen kaunis muoto, ja ne ovat anturiohjauksen ansiosta energiatehokkaita. Sisältö ISABELLEsarja PRANA+sarja Lattiavalaisimet

185 Lattiavalaisimet 185

186 ISABELLEsarjan lattiavalaisimet toimistoihin mutkatonta älykkyyttä 186 ISABELLEsarja

187 110 V 230 V ISABELLElattiavalaisin on ihanteellinen valaistusratkaisu tavalliseen toimistoon. Alhaisen UGRhäikäisyarvonsa ansiosta se sopii parhaiten työpaikoille, joissa tehdään näyttöpäätetyötä. Valaisin luo upean, energiatehokkaan valaistuksen suoralla ja epäsuoralla valollaan sekä integroiduilla antureillaan. Jauhepinnoitetun alumiinikotelon pelkistetty muotoilu on olennainen osa valaisimen ulkonäköä. Valaisimen vakaa teräksinen jalusta on saatavilla myös Umuotoisena, joten valaisimen voi sijoittaa vapaasti. Ledlattiavalaisin, jossa on korkealaatuinen, jauhepinnoitetusta alumiinista valmistettu kotelo Välkkymätön suora valo ja ylöspäin suuntautuva epäsuora valo Integroidut läsnäolo ja valoanturit energiatehokkaaseen käyttöön; ohjattavissa käsin sisäänrakennetulla painikkeella tai kaukosäätimellä (ON/OFF, DIM) Saatavilla kaksi eri valonväriä: 3000 K tai 4000 K Alhainen häikäisyarvo: UGR 19 Saatavilla mustana tai valkoisena Paras vakaus kokoalustan avulla, saatavilla myös Ualustalla ISABELLEsarja 187

188 Sisävalaistus Lattiavalaisimet ISABELLEsarja Lattiavalaisimet / ISABELLEsarja 45 W / CRYSTAL / 3000 K / mm Ledlattiavalaisin työpisteiden valaisemiseen toimistoissa ja neuvotteluhuoneissa, häikäisemätön suora ja epäsuora valo Yksinkertainen, ajaton muotoilu Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Läsnäolon säätely, ohjattavissa painikkeilla ja kaukosäätimellä Paras vakaus kokoalustan avulla Laadukas kotelo, alumiinirunko, valkoinen jauhepinnoitus Värilämpötila 3000 K Erinomainen valon laatu, välkkymätön valo Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi FLOISB WHCADIMM00I (1) ISABELLE 45 W K WH CRYSTAL PD SBASE EO / 47, n. 127 suora/ epäsuora 19 FLOISB BKCADIMM00I (1) ISABELLE 45 W 3000K BK CRYSTAL PD SBASE EO / 47, n. 127 suora/ epäsuora 19 FLOISB WHCADIMM00I (1) ISABELLE 45 W 3000K WH CRYSTAL PD UBASE EO / 47, n. 127 suora/ epäsuora 19 FLOISB BKCADIMM00I (1) ISABELLE 45 W 3000K BK CRYSTAL PD UBASE EO / 47, n. 127 suora/ epäsuora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 600 mm 160 mm 30 mm 1,95 m 195 mm 400 mm mm Ø 4 m 14 mm 400 mm 300 mm Työskentelyalue n. Ø 4 m 188 Lattiavalaisimet ISABELLEsarja

189 Lattiavalaisimet / ISABELLEsarja 45 W / CRYSTAL / K / mm Sisävalaistus Lattiavalaisimet ISABELLEsarja Ledlattiavalaisin työpisteiden valaisemiseen toimistoissa ja neuvotteluhuoneissa, häikäisemätön suora ja epäsuora valo Yksinkertainen, ajaton muotoilu Erittäin hyvä valonlaatu, soveltuu näyttöpäätetyöhön standardin EN mukaan ja tekniseen piirtämiseen LEDvalojen käyttöikä h LM80 B10 Läsnäolon säätely, ohjattavissa painikkeilla ja kaukosäätimellä Paras vakaus kokoalustan avulla Laadukas kotelo, alumiinirunko, valkoinen jauhepinnoitus Värilämpötila 4000 K Erinomainen valon laatu, välkkymätön valo Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi FLOISB WHCADIMM00I (1) ISABELLE 45 W 4000K WH CRYSTAL PD SBASE EO / 47, n. 133 suora/ epäsuora 19 FLOISB BKCADIMM00I (1) ISABELLE 45 W K BK CRYSTAL PD SBASE EO / 47, n. 133 suora/ epäsuora 19 FLOISB WHCADIMM00I (1) ISABELLE 45 W K WH CRYSTAL PD UBASE EO / 47, n. 133 suora/ epäsuora 19 FLOISB BKCADIMM00I (1) ISABELLE 45 W K BK CRYSTAL PD UBASE EO / 47, n. 133 suora/ epäsuora 19 Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 600 mm 160 mm 30 mm 1,95 m 195 mm 400 mm mm Ø 4 m 14 mm 400 mm 300 mm Työskentelyalue n. Ø 4 m Lattiavalaisimet ISABELLEsarja 189

190 Sisävalaistus Lisävarusteet ISABELLEsarja MobilRCiM ISABELLE Käyttäjän kaukosäädin ISABELLEsarjalle Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: korkeus 7 mm x leveys 29 mm x pituus 56 mm Paino: 0,015 kg Väri: hopea/metallinvihreä 29 mm 7 mm EANkoodi Tilaus / Snro 56 mm MobilRCiM ISABELLE EO / 190 Lisävarusteet ISABELLEsarja

191 Lisävarusteet ISABELLEsarja 191 Sisävalaistus Lisävarusteet ISABELLEsarja

192 PRANA+sarjan lattiavalaisimet toimistoihin valon ja muotoilun liitto 192 PRANA+sarja

193 PRANA+sarjan lattiavalaisin on sisävalaisinvalikoimamme silmäterä, sillä se määrittelee ihmiskeskeisen valaistuksen (Human Centric Lighting) uudelleen. Se osoittaa, miten laadukkaan muotoilun ja älykkään ohjaustekniikan yhdistelmästä syntyy harmoninen kokonaisuus, joka on enemmän kuin yksittäisten laatutekijöidensä summa. Työpaikan valaistusratkaisulla ei ole koskaan aiemmin ollut näin positiivista vaikutusta tuottavuuteen ja hyvinvointiin työpaikalla. SymbiLogictekniikan biologisesti vaikuttavan valon, parhaan saksalaisen laadun sekä intuitiivisen ja yksilöllisen käyttötekniikan ansiosta saadaan luotua ihanteellinen ja tarpeenmukainen valaistus kaikkina aikoina. Tämän mahdollistavat patentoitu jalka ja taipuva valaisinpää, jolloin valaisin käy myös jokaiseen kirjoituspöytään. Yksilöllisesti ohjattavat valonlähteet: työpisteen suora valo ja ylöspäin suuntautuva epäsuora valo SymbiLogictekniikan biologisesti vaikuttava valo erityisen energiatehokkaassa muodossa Teleskooppivalaisinpää soveltuu kaiken pituisiin työpöytiin Sisältää hightechanturin, jossa 340 asteen tunnistusalue ja 6 metrin tunnistusetäisyys Miellyttävä ohjaus integroidulla ohjaustaululla, kaukoohjauksella tai älypuhelimella, tabletlaitteella ja tietokoneella Mahdollisuus yhdistää muiden PRANA+valaisinten kanssa miellyttävän tunnelmavalaistuksen ja yhtenäisen valaistuksen luomiseksi Lisävarusteena patentoitu teleskooppivarrellinen jalusta kirjoituspöydille, joissa on umpinaiset sivujalat Saatavilla eri väreissä: valkoinen jauhepinnoite, musta anodisointi, kromattu EnOcean, alliance logo, alliance member logo and ingredient logo are registered trademarks of EnOcean GmbH and EnOcean Alliance Inc. All other product or service names are the property of their respective owners. EnOcean Alliance Inc., 2012 PRANA+sarja 193

194 Sisävalaistus Lattiavalaisimet PRANA+sarja Lattiavalaisimet / PRANA+sarja 110 W / CRYSTAL / 2700 K6500 K / mm Suunnittelutoimisto Peter Schmidtin suunnittelema laadukas lattiavalaisin Dynaaminen valo SymbiLogictekniikan avulla Läsnäoloilmaisin työpisteen valaisemiseen läsnäolon mukaan 2 yksittäisohjattavaa LEDvalokenttää (Up/Downlight) suoraan valaistukseen ja epäsuoraan lisävalaistukseen Hallittavissa integroidun kosketuspaneelin, älypuhelimen, tabletin tai tietokoneen kautta WiFiyhteyden välityksellä Lattiavalaisimet ovat keskenään synkronoitavissa 3 ohjelmoitavaa valotilaa Erinomainen valon laatu, välkkymätön valo LEDvalojen käyttöikä h LM80 B10 : noin lm Valon väri noin K (Tunable White) Erikseen tilattava valopää takaa optimaalisen valon suuntautumisen työalueelle Patentoitu erikseen tilattava jalusta Snro Valotuotto (lm/w) Valoaukko Häikäisyindeksi (UGR) ON/OFF 110V DALI ELC BT KNX Anturi FLOPRA011208TWWHCASYBL00 (1) Lattiavalaisin toimistoon, PRANA+ 110W TW WH CRYSTAL SL EV / n. 104 suora/ epäsuora 16 FLOPRA011208TWBKCASYBL00 (1) Lattiavalaisin toimistoon, PRANA+ 110W TW BK CRYSTAL SL EV / n. 104 suora/ epäsuora 16 FLOPRA011208TWCRCASYBL00 (1) Toimistoihin tarkoitettu lattiavalaisin PRANA+ 110W TW ST CRYSTAL SL EV / n. 104 suora/ epäsuora 16 FLOPRA021208TWWHCASYBL00 (1) Lattiavalaisin toimistoon, PRANA+ 110W TW WH CRYSTAL SL EV / n. 104 suora/ epäsuora 16 FLOPRA021208TWBKCASYBL00 (1) Lattiavalaisin toimistoon, PRANA+ 110W TW BK CRYSTAL SL FLOPRA021208TWCRCASYBL00 (1) Toimistoihin tarkoitettu lattiavalaisin PRANA+ 110W TW ST CRYSTAL SL EV / EV / n n. 104 suora/ epäsuora suora/ epäsuora Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä Mittapiirros Valon jakautuminen Tunnistusalue 510 mm 310 mm 3,00 m 180 mm 2000 mm 360 Ø 2,5 m Ø 6 m Työskentelyalue n. Ø 2,5 m Kulkualue / poikittain ilmaisimeen nähden n. Ø 6 m 194 Lattiavalaisimet PRANA+sarja

195 Lattiavalaisimet PRANA+sarja 195 Sisävalaistus Lattiavalaisimet PRANA+sarja

196 Ulkovalaistus OL/AOLsarja sivulta 200 alkaen ALsarja sivulta 206 alkaen ALVA WHLsarja sivulta 212 alkaen 196 Sarjan yleiskatsaus

197 Valaisimet ALVA UDLsarja sivulta 218 alkaen ALVA BLsarja sivulta 226 alkaen ALVA BL 180 sarja sivulta 232 alkaen ALVA BLsarja sivulta 236 alkaen ALVA BL 180 sarja sivulta 240 alkaen Valonheitin OFR/AFRsarja sivulta 248 alkaen OFL/AFL SUN sarja sivulta 252 alkaen Sarjan yleiskatsaus 197

198 Ulkovalaistus Valaisimet Puutarhan porttiin, ulkooveen, talon julkisivuun tai kulkuteille ulkovalaistus ei huolehdi ainoastaan kulkemisesta ja sen turvallisuudesta, vaan sen tarkoituksena on usein korostaa pintoja ja esineitä. Lisäksi valaisimen itsensä on näytettävä hyvältä. ESYLUXin valikoimasta löytyy laadukkaita valaistusratkaisuja klassisesta muotoilusta moderneihin malleihin. Valaisimien valonlaatu ja kestävä rakenne sekä esteettinen ulkonäkö tekevät niistä erinomaisia lajissaan. Lisäksi ne pienentävät energian tarvetta eri tavoin: tuttuun tapaan niissäkin on hyvä kokonaisvalotehokkuus ja pitkäikäiset ledvalot. Lisäksi sarjoissamme on joko vakiovarusteena tai lisävarusteena liikeilmaisimet, joten ne kuluttavat energiaa vain silloin, kun sitä todella tarvitaan. Sisältö OL/AOL sarja ALsarja ALVA WHL sarja ALVA UDL sarja ALVA BL sarja Valaisimet

199 Valaisimet 199

200 OL/AOLsarja aikaa kestävä muotoilu 200 OL/AOLsarja

201 230 V Näyttää häikäisevän hyvältä, mutta ei kuitenkaan häikäise! Tämän takaa opaali diffuusori ja se on vain yksi OL/AOLvalaisimien hyvistä ominaisuuksista. Elegantin ulkonäkönsä ansiosta ne ovat jo nyt ajattomia klassikoita, jotka tuovat tyyliä kaikkiin ympäristöihin. Kestävä alumiinipainevalettu runko takaa luotettavuuden ja lisävarusteena saatava integroitu liikeilmaisin energiatehokkuuden. Lisäksi asentaminen on erittäin helppoa: suuri johdotustila, taakse tai alapuolelle sijoitettu kaapelilähtö ja pitkittäisreiät mahdollistavat optimaalisen suuntauksen julkisivuun asennettaessa. Designvalaisin, jossa on alumiinipainevalettu runko Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Saatavilla 14 W:n tai 25 W:n teholla sekä 3000 tai 4000 kelvinin värilämpötilassa Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Yksittäisten tunnistusalueiden peittäminen mukana toimitettavilla suojaklipseillä Mukana pistoliitin suojajohtimen läpijohdotukseen Valinnaisena automaattivalaisin, jossa on integroitu liikeilmaisin sekä 140 asteen tunnistusalue OL/AOLsarja 201

202 Valaisimet / OL/AOL sarja 14 W / MILKY / 3000 K / 100 Ulkovalaistus Valaisimet OL/AOLsarja LEDvalaisin Suunnittelu valaisimen valettua alumiinia ja muovia 14 W, valon väri n K lämmin valkoinen Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitus mahdollista integroidulla liikeilmaisimella ja hämäräkytkimellä (säädettävissä) OL 100 LED 3K valkoinen OL 100 LED 3K OL 100 LED 3K musta OL 100 LED 3K AOL 100 LED 3K valkoinen AOL 100 LED 3K AOL 100 LED 3K musta AOL 100 LED 3K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 54 suora <10 % n. 54 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 54 suora <10 % n. 54 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 1,80 m 104 mm 143 mm 205 mm 10 m 2 m m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 202 Ulkovalaistus OL/AOLsarja

203 Valaisimet / OL/AOL sarja 14 W / MILKY / 5000 K / 100 LEDvalaisin Suunnittelu valaisimen valettua alumiinia ja muovia 14 W, valon väri noin 5000 K (kylmä valkoinen) Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitus mahdollista integroidulla liikeilmaisimella ja hämäräkytkimellä (säädettävissä) Ulkovalaistus Valaisimet OL/AOLsarja OL 100 LED 5K valkoinen OL 100 LED 5K OL 100 LED 5K musta OL 100 LED 5K AOL 100 LED 5K valkoinen AOL 100 LED 5K AOL 100 LED 5K musta AOL 100 LED 5K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 55 suora <10 % n. 55 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 55 suora <10 % n. 55 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 1,80 m 104 mm 143 mm 205 mm 10 m 2 m m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OL/AOLsarja 203

204 Valaisimet / OL/AOL sarja 25 W / MILKY / 3000 K / 200 Ulkovalaistus Valaisimet OL/AOLsarja LEDvalaisin Suunnittelu valaisimen valettua alumiinia ja muovia 25 W, valon väri n K valkoinen Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitus mahdollista integroidulla liikeilmaisimella ja hämäräkytkimellä (säädettävissä) OL 200 LED 3K valkoinen OL 200 LED 3K OL 200 LED 3K musta OL 200 LED 3K AOL 200 LED 3K valkoinen AOL 200 LED 3K AOL 200 LED 3K musta AOL 200 LED 3K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 57 suora <10 % n. 57 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 57 suora <10 % n. 57 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 1,80 m 184 mm 143 mm 205 mm 10 m 2 m m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 204 Ulkovalaistus OL/AOLsarja

205 Valaisimet / OL/AOL sarja 25 W / MILKY / 5000 K / 200 LEDvalaisin Suunnittelu valaisimen valettua alumiinia ja muovia 25 W, valon väri n K valkoinen Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitus mahdollista integroidulla liikeilmaisimella ja hämäräkytkimellä (säädettävissä) Ulkovalaistus Valaisimet OL/AOLsarja OL 200 LED 5K valkoinen OL 200 LED 5K OL 200 LED 5K musta OL 200 LED 5K AOL 200 LED 5K valkoinen AOL 200 LED 5K AOL 200 LED 5K musta AOL 200 LED 5K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 60 suora <10 % n. 60 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 60 suora <10 % n. 60 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 1,80 m 184 mm 143 mm 205 mm 10 m 2 m m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OL/AOLsarja 205

206 ALsarja klassista muotoilua kauniisiin julkisivuihin 206 ALsarja

207 230 V Klassista muotoilua upeisiin julkisivuihin sitä varten ovat Monza ja Gardaseinävalaisimet. Pallonmuotoisen, opaalilasista tai puhalletusta lasista valmistetun kuvun alta paljastuu mitä moderneinta tekniikkaa pitkäkestoiset ledvalot ja integroitu liikeilmaisin, joka laskee valaisinten energiankäyttöä entisestään. Myös asennus sujuu vaivattomasti suuren johdotustilan ja kätevän yhden käden pistokekantaasennuksen ansiosta. Yhden käden pistojalustaasennus Sisältää LEDlampun Piilotettu liitäntäjalusta, jossa suuri johdotustila Automaattivalaisin, jossa on integroitu liikeilmaisin sekä 130 asteen tunnistusalue Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Täydellinen laite, joka koostuu valaisinalaosasta ja kuplakuvusta Mukana pistoliitin suojajohtimen läpijohdotukseen Tunnistuksen ja kantomatkan sovitus käännettävällä linssillä ALsarja 207

208 Valaisimet / AL sarja 13 W / CLEAR / 2700 K / 275 x 215 mm Ulkovalaistus Valaisimet ALsarja Automaattivalaisimet ja integroitu liikeilmaisin sekä 130 :n tunnistusalue Täydellinen laitteisto, joka koostuu valaisinalaosasta ja lasiosasta Sisältää LEDlampun Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Tunnistuksen mukautus kevyesti kääntyvällä linssillä Kirkas lasi, jonka sisällä ilmakuplia Yksittäisten alueiden vaimennus mukana tulevilla suojusnipistimillä AL P Monza WHC LED AL P Monza WHC LED AL P Monza BKC LED AL P Monza BKC LED Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin ON/OFF 110V DALI ELC BT KNX Anturi 6,6 490 n. 75 suora <10 % 6,6 490 n. 75 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 250 mm 215 mm 1,80 m 275 mm m 12 m 4 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 208 Ulkovalaistus ALsarja

209 Valaisimet / AL sarja 13 W / MILKY / 2700 K / 275 x 215 mm Automaattivalaisimet ja integroitu liikeilmaisin sekä 130 :n tunnistusalue Täydellinen laitteisto, joka koostuu valaisinalaosasta ja lasiosasta Sisältää LEDlampun Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Tunnistuksen mukautus kevyesti kääntyvällä linssillä Yksittäisten alueiden vaimennus mukana tulevilla suojusnipistimillä Ulkovalaistus Valaisimet ALsarja AL P Garda BKO LED AL P Garda BKO LED AL P Garda WHO LED AL P Garda WHO LED Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin ON/OFF 110V DALI ELC BT KNX Anturi 6,6 400 n. 60 suora <10 % 6,6 400 n. 60 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 250 mm 215 mm 1,80 m 275 mm m 12 m 4 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALsarja 209

210 ALVAsarja älykkäitä yksityiskohtia yksilöllisesti 210 ALVAsarja

211 230 V ALVAsarja on vakuuttava osoitus kestävästä ja modernista ulkovalaistusratkaisusta. Valaisinten laadukkaat, tukevat ja merivettä kestävät alumiinipainevaletut kotelot takaavat kestävyyden. Jauhepäällystetty pinta torjuu tehokkaasti lian ja tekee graffitien poistosta helppoa. Yhtä vakuuttavaa on niiden valo. Kirkkaanvalkoiset LEDlamput ovat erityisen pitkäikäisiä ja luovat ympäristöön luonnollisen valaistuksen. Kun tähän yhdistetään vielä liikeilmaisin ja digitaalinen DALIverkotus, voidaan todellakin puhua älykkäästä valonhallintaratkaisusta, joka voidaan mukauttaa täysin käyttäjien toiveiden mukaan. 40 ALVAsarjan seinä, katto ja talonumerovalaisin kestävä alumiinirakenne soveltuu talonumerovalaisimeksi tai kulkutien valaisuun asennettuna seinään tai kattoon rungon väriin sopiva liikeilmaisin suunnistusvalo, hämäräkytkin, enimmäisarvorajoitus ALVA UpDownlights kohdevalaisimet kestävä alumiinirakenne Kiilamainen valo luo tunnelmallisen valaistuksen Loistava designrengas helppo asennus riittävän suuren johdotustilan ansiosta saatavilla kolme erilaista valaistuskulmaa ALVApollarivalaisimet kestävä alumiinirakenne valittavissa kirkas tai opaalinvärinen diffuusori valaistusta voi rajoittaa suojalevyllä rungon väriin sopiva liikeilmaisin suunnistusvalotoiminto lisävarusteena DALIverkotus MALLI: MALLI: MALLI: valkoinen, vastaavuus: RAL 9016 Liikeilmaisimella tai ilman valkoinen, vastaavuus: RAL 9016 valkoinen, vastaavuus: RAL 9016 Opaali (MILKY) diffuusori Diffuusori, Clear Liikeilmaisimella tai ilman antrasiitti, vastaavuus: RAL 7016 antrasiitti, vastaavuus: RAL 7016 antrasiitti, vastaavuus: RAL 7016 ALVAsarja 211

212 ALVAsarja seinä ja kattovalaisimet 212 ALVAsarja

213 230 V Lisäarvoa syntyy silloin, kun valaisin tarjoaa huippuluokan valoa vieläpä älykkäästi. ALVAsarjan seinä ja kattovalaisimet ovat loistava esimerkki tästä. Niihin on saatavilla lisävarusteena laadukas liikeilmaisin, jolla voidaan lisätä muun muassa energiatehokkuutta. Sillä on myös muita hyödyllisiä ominaisuuksia, kuten suunnistusvalo ja hämäräkytkintoiminto. Eri käyttötiloja voidaan kytkeä käsin päälle painiketulon avulla. Jos rakennuksesta puuttuu talonumero, valaisimiin on mahdollista saada myös numero.* *Numerosarjat ovat saatavilla lisävarusteena. LEDtalonumerovalaisin korkealaatuisesta alumiinista Saatavilla valonvärit 3000 tai 4000 K Likaa hylkivä jauhepinnoitteen ja lotusefektin ansiosta Saatavilla myös suunnistusvalotoiminto Saatavilla myös hämäräkytkin Asennettavissa seinälle tai kattoon ilman numeroita pelkkänä kulkuteiden valaisimena Saatavilla eri väreissä: valkoinen tai antrasiitti Painiketulo käyttötilojen vaihtoon Saatavilla automaattimallina liikeilmaisimella, jossa on 140 asteen tunnistusalue ja 8 metrin tunnistusetäisyys ALVAsarja 213

214 Valaisimet / ALVAsarjan talonumerovalaisimet 15 W / MILKY / 3000 K / 250 x 200 mm Ulkovalaistus Valaisimet ALVAsarja LEDtalonumerovalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valovirran portaaton manuaalinen säätö asennuksen aikana Valovirran vaihto painiketulolla 100 %:n ja manuaalisesti asetetun arvon välillä Toimitettavissa yhdessä liikeilmaisimen, suunnistusvalon sekä hämäräkytkimen kanssa. Asetukset voidaan määrittää infrapunakaukosäätimellä (lisävaruste). Käyttöikä: h LM80B10 WHLALV AN Talonumerovalaisin ALVA 15W 3000K AN MILKY On/Off WHLALV WH Talonumerovalaisin ALVA 15W 3000K WH MILKY On/Off WHLALV AN A Talonumerovalaisin ALVA 15W 3000K AN MILKY AUTO WHLALV WH A Talonumerovalaisin ALVA 15W 3000K WH MILKY AUTO Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 50 suora <10 % n. 50 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 50 suora <10 % n. 50 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 250 mm 75 mm 2,5 m 200 mm mm 8 m 4 m Kulkualue / poikittain ilmaisimeen nähden 214 Ulkovalaistus ALVAsarja

215 Valaisimet / ALVAsarjan talonumerovalaisimet 15 W / MILKY / 4000 K / 250 x 200 mm LEDtalonumerovalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valovirran portaaton manuaalinen säätö asennuksen aikana Valovirran vaihto painiketulolla 100 %:n ja manuaalisesti asetetun arvon välillä Toimitettavissa yhdessä liikeilmaisimen, suunnistusvalon sekä hämäräkytkimen kanssa. Asetukset voidaan määrittää infrapunakaukosäätimellä (lisävaruste). Käyttöikä: h LM80B10 Ulkovalaistus Valaisimet ALVAsarja WHLALV AN Talonumerovalaisin ALVA 15W 4000K AN MILKY On/Off WHLALV WH Talonumerovalaisin ALVA 15W 4000K WH MILKY On/Off WHLALV AN A Talonumerovalaisin ALVA 15W 4000K AN MILKY AUTO WHLALV WH A Talonumerovalaisin ALVA 15W 4000K WH MILKY AUTO Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 67 suora <10 % n. 67 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 67 suora <10 % n. 67 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 250 mm 75 mm 2,5 m 200 mm mm 8 m 4 m Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALVAsarja 215

216 Numerosarja 1999, af Numerosarja 1999, af Tekniset tiedot Mitat n.: numerot: Korkeus 95 mm x leveys 50 mm Paino: 60 g Ulkovalaistus Lisävarusteet ALVAsarja EANkoodi Tilaus / Snro Numerosarja 1999, af EL Lisävarusteet ALVAsarja

217 Lisävarusteet ALVAsarja 217 Ulkovalaistus Lisävarusteet ALVAsarja

218 ALVAsarja Up/Downvalaisimet 218 ALVAsarja

219 230 V Aina rakennusten julkisivut eivät onnistu vangitsemaan katsetta miellyttävällä tavalla. Usein jotain näyttää puuttuvan. Hyvään ulkonäköön ei riitä pelkkä valaisu, vaan tarvitaan myös kauneutta. Tämän tehtävän täyttävät ALVA Up/Downvalaisimet. Niiden ylös ja alaspäin suunnatut keilamaiset valonsäteet luovat ulkoseinään kauniin valoefektin, ja kotelon kaksi valokranssia kruunaavat kokonaisuuden. Näin rakennus saa viimeisen silauksen, ja julkisivusta tulee viehättävä ja ajattoman tyylikäs! Up/Downlightledkohdevalaisin laadukasta alumiinia Saatavilla valonvärit 3000 tai 4000 K Helppo asennus poistettavalla asennusrasialla, jossa on suuri johdotustila Likaa hylkivä jauhepinnoitus ja lotusefekti Saatavilla eri väreissä: valkoinen tai antrasiitti Upea valoefekti kahden kotelossa olevan valokranssin ansiosta Saatavilla erilaisilla valaistuskulmilla: 13, 28 ja 50 ALVAsarja 219

220 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 3000 K / 100 x 218 mm / 13 Ulkovalaistus Valaisimet ALVAsarja Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 13 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 3000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 UDLALV AN Up/Downlight ALVA 2 x W 3000K AN On/Off UDLALV WH Up/Downlight ALVA 2x13 10 W 3000 K WH On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 91 suora/epäsuora <10 % n. 91 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm 220 Ulkovalaistus ALVAsarja

221 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 3000 K / 100 x 218 mm / 28 Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 28 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 3000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 Ulkovalaistus Valaisimet ALVAsarja UDLALV WH Up/Downlight ALVA 2x28 10 W 3000 K WH On/Off UDLALV AN Up/Downlight ALVA 2x28 10 W 3000 K AN On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 91 suora/epäsuora <10 % n. 91 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm Ulkovalaistus ALVAsarja 221

222 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 3000 K / 100 x 218 mm / 50 Ulkovalaistus Valaisimet ALVAsarja Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 50 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 3000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 UDLALV WH Up/Downlight ALVA 2x50 10 W 3000 K WH On/Off UDLALV AN Up/Downlight ALVA 2x50 10 W 3000 K AN On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 91 suora/epäsuora <10 % n. 91 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm 222 Ulkovalaistus ALVAsarja

223 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 4000 K / 100 x 218 mm / 13 Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 13 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 4000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 Ulkovalaistus Valaisimet ALVAsarja UDLALV AN Up/Downlight ALVA 2 x W 4000 K AN On/Off UDLALV WH Up/Downlight ALVA 2x13 10 W 4000K WH On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 105 suora/epäsuora <10 % n. 105 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm Ulkovalaistus ALVAsarja 223

224 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 4000 K / 100 x 218 mm / 28 Ulkovalaistus Valaisimet ALVAsarja Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 28 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 4000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 UDLALV WH Up/Downlight ALVA 2x28 10 W 4000K WH On/Off UDLALV AN Up/Downlight ALVA 2x28 10 W 4000K AN On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 105 suora/epäsuora <10 % n. 105 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm 224 Ulkovalaistus ALVAsarja

225 Valaisimet / ALVAsarjan Up/Downvalaisimet 10 W / CLEAR / 4000 K / 100 x 218 mm / 50 Ylös ja alaspäin valaiseva LEDvalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valon kulma: 2 x 50 Erittäin hyvä värintoistoindeksi: Ra >80 Valon väri: 4000 K Asennustapa: Seinäasennus Käyttöikä: h LM80B10 Ulkovalaistus Valaisimet ALVAsarja UDLALV AN Up/Downlight ALVA 2x50 10 W 4000K AN On/Off UDLALV WH Up/Downlight ALVA 2x50 10 W 4000K WH On/Off Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 105 suora/epäsuora <10 % n. 105 suora/epäsuora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Ø 100 mm 83,8 mm 218 mm 100 mm 160 mm Ulkovalaistus ALVAsarja 225

226 ALVAsarja pollarivalaisimet 226 ALVAsarja

227 230 V Ulkotilojen ALVApollarivalaisimiin on saatavilla lisävarusteena integroitava DALIliitäntä, joka mahdollistaa sisätilaratkaisuista tutut toiminnot. Älykäs valoohjaus takaa yksilöllisten valaistustilojen ansiosta kaikkiin tilanteisiin sopivan valaistuksen. Jos pollarivalaisimeen on liitetty liikeilmaisin, sillä voidaan ohjata automaattisesti jopa kokonaista valaisinryhmää. Myös aiemmin asennetut valaisimet ja muut päätelaitteet voidaan yhdistää järjestelmään. Tämä lisää turvallisuutta ja mukavuutta ja säästää energiaa. Pollarivalaisimet vakuuttavat myös vankalla alumiinirakenteellaan, erikokoisilla ja levyisillä vaihtoehdoillaan ja häikäisemättömällä valollaan. Valaistuskulma: 360 tai 180, joustava säätö valinnaisen suojan ansiosta (lisävaruste) Erilaiset diffuusorivaihtoehdot: kirkas (CLEAR) tai opaali (MILKY) Ledpollarivalaisin korkealaatuisesta alumiinista Saatavilla eri kokoisina ja värisinä: 540 mm tai 940 mm, valkoinen tai antrasiitti Saatavilla automaattimallina liikeilmaisimella, jossa on 140 asteen tunnistusalue ja 6 metrin tunnistusetäisyys Lisävarusteena elektroninen DALIliitäntälaite ja DALIjännitesyöttö digitaaliseen verkotukseen Saatavilla valonvärit 3000 tai 4000 K Asennuslevy perustaan tai ankkuriin ruuvausta varten (lisävaruste) Likaa hylkivä jauhepinnoitteen ja lotusefektin ansiosta ALVAsarja 227

228 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 3000 K / 940 mm / 360 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANT BOLLARD ALVA / W 3000K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 3000K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 3000 K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 3000K WHITE CLEAR DALI BLALV ANT A DALI BOLLARD ALVA / W 3000K ANTHRACITE CLEAR AUTO DALI BLALV WHT A DALI BOLLARD ALVA / W 3000 K WHITE CLEAR AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 65 suora <10 % n. 65 suora <10 % n. 65 suora <10 % n. 65 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 65 suora <10 % n. 65 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden 228 Ulkovalaistus ALVAsarja

229 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 4000 K / 940 mm / 360 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANT BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 4000 K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 4000K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 4000 K WHITE CLEAR DALI BLALV ANT A DALI BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR AUTO DALI BLALV WHT A DALI BOLLARD ALVA / W 4000K WHITE CLEAR AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 73 suora <10 % n. 73 suora <10 % n. 73 suora <10 % n. 73 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 73 suora <10 % n. 73 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALVAsarja 229

230 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 3000 K / 940 mm / 360 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANO BOLLARD ALVA / W 3000K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 3000K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 3000 K WHITE MILKY DALI BLALV ANO A DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY AUTO DALI BLALV WHO A DALI BOLLARD ALVA / W 3000 K WHITE MILKY AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 53 suora <10 % n. 53 suora <10 % n. 53 suora <10 % n. 53 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 53 suora <10 % n. 53 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden 230 Ulkovalaistus ALVAsarja

231 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 4000 K / 940 mm / 360 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANO BOLLARD ALVA / W 4000 K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 4000 K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 4000K WHITE MILKY DALI BLALV ANO A DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY AUTO DALI BLALV WHO A DALI BOLLARD ALVA / W 4000K WHITE MILKY AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 61 suora <10 % n. 61 suora <10 % n. 61 suora <10 % n. 61 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 61 suora <10 % n. 61 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALVAsarja 231

232 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 3000 K / 940 mm / 180 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANT BOLLARD ALVA / W 3000K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 3000K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 3000 K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 3000K WHITE CLEAR DALI BLALV ANT A DALI BOLLARD ALVA / W 3000K ANTHRACITE CLEAR AUTO DALI BLALV WHT A DALI BOLLARD ALVA / W 3000 K WHITE CLEAR AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 41 suora <10 % n. 57 suora <10 % n. 41 suora <10 % n. 57 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 41 suora <10 % n. 57 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden 232 Ulkovalaistus ALVAsarja

233 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 4000 K / 940 mm / 180 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANT BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 4000 K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 4000K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 4000 K WHITE CLEAR DALI BLALV ANT A DALI BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR AUTO DALI BLALV WHT A DALI BOLLARD ALVA / W 4000K WHITE CLEAR AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 45 suora <10 % n. 64 suora <10 % n. 45 suora <10 % n. 64 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 45 suora <10 % n. 64 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALVAsarja 233

234 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 3000 K / 940 mm / 180 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANO BOLLARD ALVA / W 3000K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 3000K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 3000 K WHITE MILKY DALI BLALV ANO A DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY AUTO DALI BLALV WHO A DALI BOLLARD ALVA / W 3000 K WHITE MILKY AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 32 suora <10 % n. 41 suora <10 % n. 32 suora <10 % n. 41 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 32 suora <10 % n. 41 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden 234 Ulkovalaistus ALVAsarja

235 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 4000 K / 940 mm / 180 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANO BOLLARD ALVA / W 4000 K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 4000 K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 4000K WHITE MILKY DALI BLALV ANO A DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY AUTO DALI BLALV WHO A DALI BOLLARD ALVA / W 4000K WHITE MILKY AUTO DALI Snro EL / EL / EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 38 suora <10 % n. 50 suora <10 % n. 38 suora <10 % n. 50 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 38 suora <10 % n. 50 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 90 mm 0,80 m 940 mm Ø 170 mm m 3 m Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus ALVAsarja 235

236 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 3000 K / 540 mm / 360 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANT BOLLARD ALVA / W 3000K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 3000K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 3000 K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 3000K WHITE CLEAR DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 65 suora <10 % n. 65 suora <10 % n. 65 suora <10 % n. 65 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm 236 Ulkovalaistus ALVAsarja

237 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 4000 K / 540 mm / 360 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANT BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 4000 K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 4000K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 4000 K WHITE CLEAR DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 73 suora <10 % n. 73 suora <10 % n. 73 suora <10 % n. 73 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm Ulkovalaistus ALVAsarja 237

238 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 3000 K / 540 mm / 360 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Valon kulma: 360 Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANO BOLLARD ALVA / W 3000K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 3000K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 3000 K WHITE MILKY DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 53 suora <10 % n. 53 suora <10 % n. 53 suora <10 % n. 53 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm 238 Ulkovalaistus ALVAsarja

239 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 4000 K / 540 mm / 360 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 360 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANO BOLLARD ALVA / W 4000 K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 4000 K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 4000K WHITE MILKY DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 61 suora <10 % n. 61 suora <10 % n. 61 suora <10 % n. 61 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm Ulkovalaistus ALVAsarja 239

240 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 3000 K / 540 mm / 180 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANT BOLLARD ALVA / W 3000K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 3000K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 3000 K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 3000K WHITE CLEAR DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 41 suora <10 % n. 57 suora <10 % n. 41 suora <10 % n. 57 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm 240 Ulkovalaistus ALVAsarja

241 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / CLEAR / 4000 K / 540 mm / 180 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: kirkas, häikäisemätön valoaukko Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANT BOLLARD ALVA / W 4000 K ANTHRACITE CLEAR ON/OFF BLALV WHT BOLLARD ALVA / W 4000 K WHITE CLEAR ON/OFF BLALV ANT DALI BOLLARD ALVA / W 4000K ANTHRACITE CLEAR DALI BLALV WHT DALI BOLLARD ALVA / W 4000 K WHITE CLEAR DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 45 suora <10 % n. 64 suora <10 % n. 45 suora <10 % n. 64 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm Ulkovalaistus ALVAsarja 241

242 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 3000 K / 540 mm / 180 Ulkovalaistus Valaisimet ALVAsarja LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Valon kulma: 180 Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten BLALV ANO BOLLARD ALVA / W 3000K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 3000K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 3000 K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 3000 K WHITE MILKY DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 32 suora <10 % n. 41 suora <10 % n. 32 suora <10 % n. 41 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm 242 Ulkovalaistus ALVAsarja

243 Valaisimet / ALVAsarjan pollarivalaisimet 16 W / MILKY / 4000 K / 540 mm / 180 LEDpollarivalaisin korkealaatuisesta alumiinista Likaa hylkivä pulveripäällystyksen ja lotusefektin ansiosta Valopää: opaali, kiillotettu Kotelointiluokka: Valaisinpää IP 65, liitäntärasia IP 54 Valon kulma: 180 Käyttöikä: h LM80B10 Asennustapa: Asennuslevy perustaan ruuvausta varten Ulkovalaistus Valaisimet ALVAsarja BLALV ANO BOLLARD ALVA / W 4000 K ANTHRACITE MILKY ON/OFF BLALV WHO BOLLARD ALVA / W 4000 K WHITE MILKY ON/OFF BLALV ANO DALI BOLLARD ALVA / W 4000K ANTHRACITE MILKY DALI BLALV WHO DALI BOLLARD ALVA / W 4000K WHITE MILKY DALI Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 38 suora <10 % n. 50 suora <10 % n. 38 suora <10 % n. 50 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen 90 mm 540 mm Ø 170 mm Ulkovalaistus ALVAsarja 243

244 500 mm BLALVankkuri ALVAsarjan pollarivalaisinten yksinkertaistettuun asentamiseen Vakaa kuumasinkitty teräsmalli kiinnitettäväksi betonialustaan tai kaivettavaksi kiinteään maaperään Ruostumattomasta teräksestä valmistut ruuvit ja aluslaatat sisältyvät toimitukseen Tekniset tiedot Sallittu ympäristölämpötila: 35 C C Asennustapa: Kiinnitä betonialustaan, Kiinnitä kiinteään maaperään Pinnan malli: sinkitty Mitat n.: 500 mm x D = 170 mm Paino: 3,9 kg Väri: sinkitty Ulkovalaistus Lisävarusteet ALVAsarja M12 DIN 928 St. Ø 170 mm 150 mm EANkoodi Tilaus / Snro BLALVankkuri EL / 244 Lisävarusteet ALVAsarja

245 Lisävarusteet ALVAsarja 245 Ulkovalaistus Lisävarusteet ALVAsarja

246 Ulkovalaistus Valonheittimet ESYLUXin valonheittimillä voi paitsi korostaa uudisrakennuksen julkisivua tai torilla olevaa muistomerkkiä, myös valaista supermarketin lastaussillan tai koulun suuren pihaalueen. Valonheittimemme ovat kestäviä, tehokkaita ja aina säädettävissä joustavasti tarpeen mukaan. Valonheittimien laadukkaat ledlamput takaavat suuren valontuoton, ja lisäksi tehokas lämpötilanhallinta varmistaa lamppujen pitkän käyttöiän. Lisävarusteena saatava integroitu liikeilmaisin takaa mahdollisimman suuren energiatehokkuuden, sillä energiaa käytetään vain silloin, kun sitä todella tarvitaan! Sisältö OFR/AFR sarja OFL/AFL SUN sarja Valonheitin

247 Valonheitin 247

248 OFR/AFRsarja häikäisemättömän valon asiantuntijat 248 OFR/AFRsarja

249 230 V Tarkkaan kehitelty takaisinheijastustekniikka on OFR/AFRled valonheittimien erityinen vahvuus. Erityisen rakenteensa ansiosta ne tuottavat voimakasta valoa, joka ei kuitenkaan häikäise ja joka tuottaa tasaisen valaistuksen. Lisäksi nämä ulkovalaisimet on suojattu ympäristön vaikutuksilta vankalla alumiinikotelolla (kotelointiluokka IP 55), ja ne ovat erittäin joustavasti säädettäviä vaaka tai pystysuuntaisen valaistuskulman ansiosta. Kuten monissa ESYLUXin tuotteissa, valinnaisesti saatavilla oleva integroitu liikeilmaisin huolehtii automaattisesti energiatehokkuudesta. Designvalaisin alumiinisesta pursotusprofiilista ja muovista Saatavilla 18 W:n tai 26 W:n teholla Yhden käden pistokekantaasennus, piilotettu liitäntäjalusta, jossa on suuri johdotustila Häikäisemätön takaisinheijastusteknologian ansiosta Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Joustava vaaka ja pystysuuntaus Yksittäisten tunnistusalueiden vaimennus mukana tulevilla suojusnipistimillä Valinnaisesti saatavilla integroitu liikeilmaisin, jossa 140 asteen tunnistusalue ja 12 metrin tunnistusetäisyys OFR/AFR sarja 249

250 Valonheitin / OFR/AFR sarja 18 W / CLEAR / 5000 K / 195 x 128 mm Ulkovalaistus Valonheittimet OFR/AFRsarja LEDvalonheitin Designvalaisin alumiinisesta suulakepuristetusta profiilista ja muovista Valon väri n K (kylmä valkoinen) Rear Projection technology Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitettavissa yhdessä 140 käännettävän liikeilmaisimen kanssa OFR 250 LED 5K musta OFR 250 LED 5K OFR 250 LED 5K, valkoinen OFR 250 LED 5K AFR 250 LED 5K musta AFR 250 LED 5K AFR 250 LED 5K, valkoinen AFR 250 LED 5K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 58 suora <10 % n. 58 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 58 suora <10 % n. 58 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 128 mm 140 mm OFR mm 2,50 m 128 mm 140 mm 3 m AFR mm 12 m 20 m 140 Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 250 Ulkovalaistus OFR/AFRsarja

251 Valonheitin / OFR/AFR sarja 26 W / CLEAR / 5000 K / 195 x 176 mm LEDvalonheitin Designvalaisin alumiinisesta suulakepuristetusta profiilista ja muovista Valon väri n K (kylmä valkoinen) Rear Projection technology Yhden käden pistojalustaasennus Piilotettu liitäntäjalusta, jossa suuri johdotustila Johdon kalvosisäänvienti tekee asennuksesta helpon ja nopean Mukana olevat pistoliittimet maadoitusjohtimen läpijohdotukseen Toimitettavissa yhdessä 140 käännettävän liikeilmaisimen kanssa Ulkovalaistus Valonheittimet OFR/AFRsarja OFR 350 LED 5K musta OFR 350 LED 5K OFR 350 LED 5K, valkoinen OFR 350 LED 5K AFR 350 LED 5K musta AFR 350 LED 5K AFR 350 LED 5K, valkoinen AFR 350 LED 5K Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 64 suora <10 % n. 64 suora <10 % ON/OFF 110V DALI ELC BT KNX Anturi n. 64 suora <10 % n. 64 suora <10 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 176 mm 140 mm OFR mm 2,50 m 176 mm 140 mm 3 m AFR mm 12 m 20 m 140 Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OFR/AFRsarja 251

252 OFL/AFL SUN sarja suunniteltu kestämään 252 OFL/AFL SUN sarja

253 230 V Ulkovalaisimen ei aina tarvitse olla esteettinen. Tärkeitä ulkovalaisimen ominaisuuksia ovat vankka rakenne, helppo asennus ja laadukas valo, joka saa julkisivut, kulkuväylät ja muut pinnat erottumaan edukseen. Tähän tarkoitukseen olemme kehittäneet OFL/AFL SUN sarjan ledulkovalonheittimen. Alumiinipainevalettu runko, jaloteräksestä valmistetut ruuvit ja korkea IP ja IKluokitus takaavat valaisimen pitkän käyttöiän, samalla kun eri tehokkuudet ja valonvärit tuovat joustavuutta tarpeen mukaan. Kiinnitys niin sileään seinään kuin sisä tai ulkokulmaankin onnistuu PKV ("pistä, kierrä, valmis") asennuskulman ansiosta käden käänteessä. Lisävarusteena saatava integroitu liikeilmaisin huolehtii erityisen energiatehokkaasta valosta. LEDvalonheitin, laadukas alumiinipainevalettu kotelo Saatavilla 10 W:n, 30 W:n tai 50 W:n teholla sekä 3000 K:n tai 5000 K:n värilämpötilassa Kaikki ulkopuolella olevat ruuvit jaloterästä Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Jaloteräksinen PKVerikoiskaari, seinä, sisäkulma ja ulkokulma asennukseen Saatavilla eri väreissä: valkoinen tai musta Kestävä: kotelointiluokka IP 65 Lisävarusteena saatava integroitu liikeilmaisin, jossa 160 asteen tunnistusalue ja 12 metrin tunnistusetäisyys OFL/AFL SUN sarja 253

254 Valonheitin / OFL/AFL SUN sarja 10 W / CLEAR / 3000 K / 133 x 155 mm Ulkovalaistus Valonheittimet OFL/AFL SUN sarja LEDvalonheitin, laadukas alumiinivalukotelo 10 W:n ledvalot, valon väri noin 3000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 OFL SUN LED 10W 3K valkoinen OFL SUN LED 10W 3K valkoinen OFL SUN LED 10W 3K musta OFL SUN LED 10W 3K musta PL SUN LED 10W 3K musta PL SUN LED 10W 3K musta AFL SUN LED 10 W 3K valkoinen AFL SUN LED 10 W 3K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 80 suora <20 % n. 80 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 80 suora <20 % n. 80 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 133 mm 62 mm OFL SUN 109 mm 150 mm 2,50 m 133 mm 75 mm AFL SUN 210 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 254 Ulkovalaistus OFL/AFL SUN sarja

255 Valonheitin / OFL/AFL SUN sarja 10 W / CLEAR / 5000 K / 133 x 155 mm LEDvalonheitin, laadukas alumiinivalukotelo 10 W:n ledvalot, valon väri noin 5000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Ulkovalaistus Valonheittimet OFL/AFL SUN sarja OFL SUN LED 10W 5K valkoinen OFL SUN LED 10W 5K valkoinen OFL SUN LED 10W 5K musta OFL SUN LED 10W 5K musta PL SUN LED 10W 5K musta PL SUN LED 10W 5K musta AFL SUN LED 10 W 5K valkoinen AFL SUN LED 10 W 5K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 90 suora <20 % n. 90 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora <20 % n. 90 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 133 mm 62 mm OFL SUN 109 mm 150 mm 2,50 m 133 mm 75 mm AFL SUN 210 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OFL/AFL SUN sarja 255

256 Valonheitin / OFL/AFL SUN sarja 30 W / CLEAR / 3000 K / 227 x 252 mm Ulkovalaistus Valonheittimet OFL/AFL SUN sarja LEDvalonheitin, laadukas alumiinivalukotelo 30 W:n ledvalot, valon väri noin 3000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 OFL SUN LED 30 W 3K valkoinen OFL SUN LED 30 W 3K valkoinen OFL SUN LED 30 W 3K musta OFL SUN LED 30 W 3K musta PL SUN LED 30 W 3K musta PL SUN LED 30 W 3K musta AFL SUN LED 30 W 3K valkoinen AFL SUN LED 30 W 3K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 80 suora <20 % n. 80 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 80 suora <20 % n. 80 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 227 mm 86 mm OFL SUN 252 mm 267 mm 2,50 m 227 mm 86 mm AFL SUN 290 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 256 Ulkovalaistus OFL/AFL SUN sarja

257 Valonheitin / OFL/AFL SUN sarja 30 W / CLEAR / 5000 K / 227 x 252 mm LEDvalonheitin, laadukas alumiinivalukotelo 30 W:n ledvalot, valon väri noin 5000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Ulkovalaistus Valonheittimet OFL/AFL SUN sarja OFL SUN LED 30 W 5K valkoinen OFL SUN LED 30 W 5K valkoinen OFL SUN LED 30 W 5K musta OFL SUN LED 30 W 5K musta PL SUN LED 30 W 5K musta PL SUN LED 30 W 5K musta AFL SUN LED 30 W 5K valkoinen AFL SUN LED 30 W 5K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 90 suora <20 % n. 90 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora <20 % n. 90 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 227 mm 86 mm OFL SUN 252 mm 267 mm 2,50 m 227 mm 86 mm AFL SUN 290 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OFL/AFL SUN sarja 257

258 Valonheitin / OFL/AFL SUN sarja 50 W / CLEAR / 3000 K / 227 x 252 mm Ulkovalaistus Valonheittimet OFL/AFL SUN sarja LEDvalonheitin, laadukas alumiinivalukotelo 50 W:n ledvalot, valon väri noin 3000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 OFL SUN LED 50W 3K valkoinen OFL SUN LED 50W 3K valkoinen OFL SUN LED 50W 3K musta OFL SUN LED 50W 3K musta PL SUN LED 50W 3K musta PL SUN LED 50W 3K musta AFL SUN LED 50W 3K valkoinen AFL SUN LED 50W 3K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 80 suora <20 % n. 80 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 80 suora <20 % n. 80 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 227 mm 86 mm OFL SUN 252 mm 267 mm 2,50 m 227 mm 86 mm AFL SUN 290 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden 258 Ulkovalaistus OFL/AFL SUN sarja

259 Valonheitin / OFL/AFL SUN sarja 50 W / CLEAR / 5000 K / 227 x 252 mm LEDvalonheitin, laadukas alumiinivalukotelo 50 W:n ledvalot, valon väri noin 5000 K, valkoinen Korkea valotehokkuus, jopa 80 Erittäin hyvä värintoistoindeksi Ra 80 PKVerikoiskaari jaloterästä, lisäksi maalattu, seinä, sisäkulma ja ulkokulmaasennukseen Turvallinen asennus erillisellä liitäntärasialla, jossa on helposti käytettävät liitännät Lisävarusteena liikeilmaisin: 160 asteen tunnistusalue, asennettavissa kahden akselin avulla, nollapistekytkentä ledvalon kytkemiseen Kaikki ulkopuolella olevat ruuvit jaloterästä Pitkä LEDvalojen käyttöikä: käyttötuntia LM80B50 Ulkovalaistus Valonheittimet OFL/AFL SUN sarja OFL SUN LED 50W 5K valkoinen OFL SUN LED 50W 5K valkoinen OFL SUN LED 50W 5K musta OFL SUN LED 50W 5K musta PL SUN LED 50W 5K musta PL SUN LED 50W 5K musta AFL SUN LED 50W 5K valkoinen AFL SUN LED 50W 5K valkoinen Snro EL / EL / EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 90 suora <20 % n. 90 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi n. 90 suora <20 % n. 90 suora <20 % Kaikkiin tietoihin voi tulla poikkeuksia ja muutoksia. Tuotteiden kaikki tekniset tiedot ovat osoitteessa kunkin tuotteen omalla sivulla sekä tietolehdissä. Mittapiirros Valon jakautuminen Tunnistusalue 227 mm 86 mm OFL SUN 252 mm 267 mm 2,50 m 227 mm 86 mm AFL SUN 290 mm 20 m m 5 m Suoraan ilmaisimeen nähden Kulkualue / poikittain ilmaisimeen nähden Ulkovalaistus OFL/AFL SUN sarja 259

260 PL SUN teleskooppijalusta PL SUN jalusta Tekniset tiedot Vankka ja kestävä malli Koostuu 3 segmentistä Helposti ulosvedettävä n. 1,60 m:n korkeuteen Ulkovalaistus Lisävarusteet OFL/AFL SUN sarja Wall Arm 700 BK 1700 mm EANkoodi Tilaus / Snro PL SUN teleskooppijalusta, musta EL / Seinäuloke, sisältää sovittimen OFL/AFLSUNsarjan ledvalonheittimille Tekniset tiedot Korkeus 40 mm x leveys 40 mm x pituus 700 mm 130 mm 120 mm 130 mm 2,5 mm 100 mm 100 mm 700 mm 2,5 mm 120 mm EANkoodi Tilaus / Snro Wall Arm 700 BK EL / Wall Arm 700 WH EL / Ground Spike BK Ankkuri, sisältää sovittimen OFL/AFLSUNsarjan ledvalonheittimille valaisimen vakauttamiseen pehmeässä maaperässä Tekniset tiedot Korkeus 265 mm Ø 60 mm EANkoodi Tilaus / Snro 260 mm Ground Spike BK EL / Ground Spike WH EL / 260 Lisävarusteet OFL/AFL SUN sarja

261 Lisävarusteet OFL/AFL SUN sarja 261 Ulkovalaistus Lisävarusteet OFR/AFRsarja

262 Turvavalaistus 262 Sarjan yleiskatsaus

263 Poistumisreitin tunnukset SLC/SLDsarja sivulta 266 alkaen SLE/SLFsarja sivulta 276 alkaen SLXsarja sivulta 284 alkaen Turvavalaisimet ELXsarja sivulta 302 alkaen ELHsarja sivulta 310 alkaen SLGsarja sivulta 316 alkaen Kannettavat lyhdyt SLP sivulta 320 alkaen Sarjan yleiskatsaus 263

264 Turvavalaistus Poistumisreitin tunnukset Yleensä emme edes huomaa niitä, mutta hätätilanteessa ne ovat kaikki kaikessa, ja meidän täytyy nähdä ne. Poistumisreitin tunnukset ovat tärkeimmät opasteet, kun rakennuksen hälytin alkaa soida ja vaaraa on paettava turvallisinta ja lyhintä reittiä. Olivatpa kyseessä sitten toimistot, hotellit, koulut tai päiväkodit, ESYLUXin poistumisreitin tunnukset vastaavat täysin voimassaolevia standardeja, ja lukuisien kotelomallien ansiosta ne sopivat kaikkiin mahdollisiin tiloihin. Valikoimastamme löytyy valaisimia myös erityisen lujaa rakennetta vaativiin kohteisiin. Näillä valaisimilla on erityisen korkea IPluokitus sekä kestävät kotelot, jotka voidaan varustaa tarvittaessa myös suojaverkoilla. Modernin pitkäikäisen ledtekniikan ansiosta myös niiden hyvä energiatehokkuus on taattu. Sisältö SLC/SLDsarja SLE/SLFsarja SLXsarja Poistumisreitin tunnukset

265 Poistumisreitin tunnukset 265

266 SLC/SLDsarja tyylikästä turvallisuutta 266 SLC/SLDsarja

267 Poistumisreittien valaisimien muotoilun ja toiminnallisuuden on kohdattava mahdollisimman sulavasti vaativissa sisustusratkaisuissa. SLC/SLDsarjan yksiakkuisissa hätävaloissa tämä on onnistunut meiltä upeasti. Valaisimien pintakäsitelty alumiinikotelo näkyy kaikkialle, ja suuret havaintoetäisyydet ja itsevalvontatoiminto sekä ylimääräinen kaukokytkinliitäntä ovat vain esimerkkejä valaisimen joustavasta teknisestä varustelusta. Kaikki erilaisiin asennustapoihin tarvittavat kiinnitystarvikkeet sisältyvät lisäksi aina toimitukseen. Kotelo pintakäsitellystä alumiinista 25 tai 32 metrin havaintoetäisyydet ja kolmen tunnin hätävalon kesto Itsevalvontatoiminto (SC) ja vikavarmistusliitäntä (avautuu virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F), jolla hätävalotoiminto voidaan poistaa käytöstä Toimintatarkastus kaukosäätimellä (MobilSLi) tai perinteisesti tarkastuspainikkeella Saatavilla eri malleja: pintaasennus seinään ja kattoon, seinäuloke ja riippuasennus tai uppoasennus kattoon Valittavissa kesto tai käyttövalmiuskytkentä SLC/SLDsarja 267

268 Poistumisreitin tunnukset / SLC/SLDsarja Pintakattoasennus Yksiparistoinen opastevalo, jossa on kolmen tunnin opastevalon kesto, 25/32 metrin (DIN) tunnistusmatka sekä itsevalvonta (SC) ja FailSafekontakti (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Täydellinen, mukana kiinnitystarvikkeet Symbolilevy on tilattava erikseen Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Kesto ja käyttövalmiuskytkentä Sis. NiMHakun napaisuusvarmistetulla pistoliitännällä Johdon sisäänvienti ylhäältä kiinnitystarvikkeiden avulla (sisältyvät toimitukseen) Kotelo pintakäsiteltyä alumiinia SLC LEDi SC/C pintakattoasennus SLC LEDi SC/C pintakattoasennus SLD LEDi SC/C pintakattoasennus SLD LEDi SC/C pintakattoasennus Snro EN / EN / Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys 230 V/50 Hz 24 x LED (mukana) 3, V/50 Hz 28 x LED (mukana) 3, Turvavalaistus Poistumisreitin tunnukset SLC/SLDsarja Mittapiirros SLC Mittapiirros SLD 300 mm 55 mm 360 mm 55 mm 235 mm 150 mm 265 mm 190 mm 85 mm 75 mm 290 mm 350 mm 268 Turvavalaistus SLC/SLDsarja

269 Poistumisreitin tunnukset / SLC/SLDsarja Upotettu kattoasennus Yksiparistoinen opastevalo, jossa on kolmen tunnin opastevalon kesto, 25/32 metrin (DIN) tunnistusmatka sekä itsevalvonta (SC) ja FailSafekontakti (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Täydellinen, mukana kiinnitystarvikkeet Symbolilevy on tilattava erikseen Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Kesto ja käyttövalmiuskytkentä Sis. NiMHakun napaisuusvarmistetulla pistoliitännällä Johdon sisäänvienti ylhäältä kiinnitystarvikkeiden avulla (sisältyvät toimitukseen) Kotelo pintakäsiteltyä alumiinia SLD LEDi SC/C upotettu kattoasennus SLD LEDi SC/C upotettu kattoasennus SLC LEDi SC/C upotettu kattoasennus SLC LEDi SC/C upotettu kattoasennus Snro EN / EN / Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys 230 V/50 Hz 28 x LED (mukana) 3, V/50 Hz 24 x LED (mukana) 3, Turvavalaistus Poistumisreitin tunnukset SLC/SLDsarja Mittapiirros SLC Mittapiirros SLD 335 mm 95 mm 405 mm 95 mm 210 mm 5 mm 150 mm 55 mm 210 mm 5 mm 150 mm 65 mm 355 mm 115 mm 425 mm 115 mm Turvavalaistus SLC/SLDsarja 269

270 Poistumisreitin tunnukset / SLC/SLDsarja Heiluriasennus Yksiparistoinen opastevalo, jossa on kolmen tunnin opastevalon kesto, 25/32 metrin (DIN) tunnistusmatka sekä itsevalvonta (SC) ja FailSafekontakti (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Täydellinen, mukana kiinnitystarvikkeet Symbolilevy on tilattava erikseen Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Kesto ja käyttövalmiuskytkentä Sis. NiMHakun napaisuusvarmistetulla pistoliitännällä Johdon sisäänvienti ylhäältä kiinnitystarvikkeiden avulla (sisältyvät toimitukseen) Kotelo pintakäsiteltyä alumiinia SLC LEDi SC/C heiluriasennus SLC LEDi SC/C heiluriasennus SLD LEDi SC/C heiluriasennus SLD LEDi SC/C heiluriasennus Snro EN / EN / Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys 230 V/50 Hz 24 x LED (mukana) 3, V/50 Hz 28 x LED (mukana) 3, Turvavalaistus Poistumisreitin tunnukset SLC/SLDsarja Mittapiirros SLC Mittapiirros SLD 575 mm 235 mm 605 mm 265 mm 340 mm 340 mm 290 mm 300 mm 55 mm 350 mm 360 mm 55 mm 270 Turvavalaistus SLC/SLDsarja

271 Poistumisreitin tunnukset / SLC/SLDsarja Seinäuloke Yksiparistoinen opastevalo, jossa on 3 tunnin toimintaaika, 25 metrin (DIN) tunnistusmatka sekä itsevalvonta (SC) ja FailSafekontakti (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Täydellinen, mukana kiinnitystarvikkeet Symbolilevy on tilattava erikseen Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Kesto ja käyttövalmiuskytkentä Sis. NiMHakun napaisuusvarmistetulla pistoliitännällä Johdon sisäänvienti ylhäältä kiinnitystarvikkeiden avulla (sisältyvät toimitukseen) Kotelo pintakäsiteltyä alumiinia SLC LEDi SC/C seinäulokeasennus SLC LEDi SC/C seinäulokeasennus SLD LEDi SC/C seinäulokeasennus SLD LEDi SC/C seinäulokeasennus Snro EN / EN / Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys 230 V/50 Hz 24 x LED (mukana) 3, V/50 Hz 28 x LED (mukana) 3, Turvavalaistus Poistumisreitin tunnukset SLC/SLDsarja Mittapiirros SLC Mittapiirros SLD 315 mm 55 mm 375 mm 55 mm 235 mm 150 mm 265 mm 190 mm 85 mm 75 mm 290 mm 350 mm Turvavalaistus SLC/SLDsarja 271

272 Poistumisreitin tunnukset / SLC/SLDsarja Seinäasennus Yksiparistoinen opastevalo, jossa on kolmen tunnin opastevalon kesto, 25/32 metrin (DIN) tunnistusmatka sekä itsevalvonta (SC) ja FailSafekontakti (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Täydellinen, mukana kiinnitystarvikkeet Symbolilevy on tilattava erikseen Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Kesto ja käyttövalmiuskytkentä Sis. NiMHakun napaisuusvarmistetulla pistoliitännällä Johdon sisäänvienti ylhäältä kiinnitystarvikkeiden avulla (sisältyvät toimitukseen) Kotelo pintakäsiteltyä alumiinia SLC LEDi SC/C seinäasennus SLC LEDi SC/C seinäasennus SLD LEDi SC/C seinäasennus SLD LEDi SC/C seinäasennus Snro EN / EN / Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys 230 V/50 Hz 24 x LED (mukana) 3, V/50 Hz 28 x LED (mukana) 3, Turvavalaistus Poistumisreitin tunnukset SLC/SLDsarja Mittapiirros SLC Mittapiirros SLD 300 mm 70 mm 360 mm 67 mm 235 mm 150 mm 265 mm 190 mm 85 mm 75 mm 290 mm 350 mm 272 Turvavalaistus SLC/SLDsarja

273 SLC symbolitaulu yksipuolinen Yksipuolinen symbolilevy, jonka havaintoetäisyys on 25 m, yksiparistoisille SLCsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus155 mm x leveys 289 mm x pituus10 mm Paino: 380 g 360 g EANkoodi Tilaus / Snro SLC symbolitaulu yksipuolinen oikealle EN / mm 155 mm SLC symbolitaulu yksipuolinen vasemmalle EN / SLC symbolitaulu yksipuolinen alas EN / SLC symbolitaulu yksipuolinen ylös EN / mm SLC symbolitaulu kaksipuolinen Kaksipuolinen symbolilevy, jolla 25 m tunnistusmatka, yksiparistoisille SLCsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus155 mm x leveys 289 mm x pituus10 mm Paino: 370 g EANkoodi Tilaus / Snro SLCsymbolitaulu, kaksipuolinen, ylös/ylös EN / SLCsymbolitaulu, kaksipuolinen, alas/alas EN / SLCsymbolitaulu, kaksipuolinen, oikealle/vasemmalle EN / mm 125 mm 155 mm Turvavalaistus Lisävarusteet SLC/SLDsarja SLCsymbolitaulu, kaksipuolinen, ylös oikealle / ylös vasemmalle EN / SLCsymbolitaulu, kaksipuolinen, alas oikealle / alas vasemmalle EN / SLD symbolitaulu yksipuolinen Yksipuolinen symbolilevy, jonka havaintoetäisyys on 32 m, yksiparistoisille SLDsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus190 mm x leveys 350 mm x pituus10 mm Paino: 540 g 530 g EANkoodi Tilaus / Snro SLDsymbolitaulu, yksipuolinen, oikealle EN / mm 190 mm SLDsymbolitaulu, yksipuolinen, vasemmalle EN / SLDsymbolitaulu, yksipuolinen, alas EN / SLDsymbolitaulu, yksipuolinen, ylös EN / mm Lisävarusteet SLC/SLDsarja 273

274 SLDsymbolilevy, kaksipuolinen Kaksipuolinen symbolilevy, jolla 32 m tunnistusmatka, yksiparistoisille SLDsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus190 mm x leveys 350 mm x pituus10 mm Paino: 540 g 545 g 160 mm 190 mm EANkoodi Tilaus / Snro SLDsymbolitaulu, kaksipuolinen, alas oikealle / alas vasemmalle EN / SLD symbolitaulu kaksipuolinen alas/alas EN / mm SLD symbolitaulu kaksipuolinen oikealle/vasemmalle EN / SLDsymbolitaulu, kaksipuolinen, ylös oikealle / ylös vasemmalle EN / SLDsymbolitaulu, kaksipuolinen, ylös/ylös EN / MobilSLi Kaukosäädin sarjojen SLA, SLC, SLD, SLE, SLF, SLG, SLX ja ELX yksiparistoisille hätävaloille Tarkkailutoiminnon manuaaliseen kytkentään Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: Korkeus7 mm x leveys 29 mm x pituus56 mm Paino: 15 g Väri: hopea/metallinvihreä Turvavalaistus Lisävarusteet SLC/SLDsarja 56 mm 29 mm 7 mm EANkoodi Tilaus / Snro MobilSLi hopea/metallinvihreä EN / Lisävarusteet SLC/SLDsarja

275 Lisävarusteet SLC/SLDsarja 275 Turvavalaistus Lisävarusteet SLC/SLDsarja

276 SLE/SLFsarja enemmän kuin pelkkä tunnus 276 SLE/SLFsarja

277 SLE/SLFsarjan yksiakkuiset valaisimet ovat muutakin kuin laadukkaita poistumisreittien tunnuksia. Niissä on symbolivalaistuksen lisäksi integroitu downlightkohdevalo, joka valaisee poistumisreitin tehokkaiden ledvalojen avulla DIN EN 1838 standardin mukaan. Kun rakennusta ei käytetä, hätävalotoiminnon voi poistaa käytöstä kaukokytkinliitännällä. Toimintatarkastus ja itsevalvonta onnistuvat tarkastuspainikkeella tai kätevällä MobilSLikaukosäätimellä. Yksiakkuinen hätävalo poistumisreittien merkintään, 24 m tai 30 m Havaintoetäisyys Hätävalon kesto 3 h / 8 h (Symbolin valaistus ja downlightkohdevalo / symbolin valaistus hätätilanteessa) Itsevalvontatoiminto (SC) ja vikavarmistusliitäntä (avautuu virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F), jolla hätävalotoiminto voidaan poistaa käytöstä Toimintatarkastus kaukosäätimellä (MobilSLi) tai perinteisesti tarkastuspainikkeella Valittavissa seinä tai pintakattoasennus Lisäksi valoaukko alaspäin poistumisreitin valaisemiseen Valittavissa kesto tai käyttövalmiuskytkentä SLE/SLFsarja 277

278 Poistumisreitin tunnukset / SLE/SLF sarja Pintakattoasennus Yksiparistoinen opastevalo, jonka toimintaaika on 3 tuntia ja havaintoetäisyys 24/32 m, pintaasennus kattoon, itsevalvonta (SC) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Lisäksi valoaukko alaspäin Sis. NiMhakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla Johdon sisäänvienti valinnaisesti takaa tai ylhäältä (itsetiivistävät kalvot) Kotelo ABSmuovia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLE LEDi SC/C pintakattoasennus valkoinen SLE LEDi SC/C pintakattoasennus EN / V/50 Hz LED (sisältyy toimitukseen) 4,0 3 / SLF LEDi SC/C pintakattoasennus valkoinen SLF LEDi SC/C pintakattoasennus EN / V/50 Hz LED (sisältyy toimitukseen) 4,0 3 / Turvavalaistus Poistumisreitin tunnukset SLE/SLFsarja Mittapiirros Mittapiirros Valon jakautuminen SLE SLF 245 mm 67 mm 306 mm 72 mm 138 mm 170 mm 278 Turvavalaistus SLE/SLFsarja

279 Poistumisreitin tunnukset / SLE/SLF sarja Seinäasennus Yksiparistoinen opastevalo, jonka toimintaaika on 3 tuntia ja havaintoetäisyys 24/32 m, pintaasennus kattoon, itsevalvonta (SC) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Lisäksi valoaukko alaspäin Sis. NiMhakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla Johdon sisäänvienti valinnaisesti takaa tai ylhäältä (itsetiivistävät kalvot) Kotelo ABSmuovia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLF LEDi SC/C seinäasennus valkoinen SLF LEDi SC/C seinäasennus EN / V/50 Hz LED (sisältyy toimitukseen) 4,0 3 / SLE LEDi SC/C seinäasennus valkoinen SLE LEDi SC/C seinäasennus EN / V/50 Hz LED (sisältyy toimitukseen) 4,0 3 / Turvavalaistus Poistumisreitin tunnukset SLE/SLFsarja Mittapiirros Mittapiirros Valon jakautuminen SLE SLF 245 mm 70 mm 306 mm 75 mm 147 mm 184 mm Turvavalaistus SLE/SLFsarja 279

280 SLE symbolisarja 1 (varaosa) Symbolisarja SLEsarjan yksiparistoisille hätävaloille Sarja sis. 5 symbolikalvoa, joiden havaintoetäisyys on 24 m (DIN/EN) (nuoli oikealle, vasemmalle, 2 x alas ja tyhjä valkoinen) Tekniset tiedot Mitat n.: Korkeus120 mm x leveys 240 mm x pituus5 mm Paino: 50 g 120 mm EANkoodi Tilaus / Snro SLE symbolisarja 1 (varaosa) EN / mm SLE symbolisarja 2 (varaosa) Symbolisarja SLEsarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 24 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas) Tekniset tiedot Mitat n.: Korkeus120 mm x leveys 240 mm x pituus10 mm Paino: 40 g Turvavalaistus Lisävarusteet SLE/SLFsarja 240 mm 120 mm EANkoodi Tilaus / Snro SLE symbolisarja 2 (varaosa) EN / SLF symbolisarja 1 (varaosa) Symbolisarja SLFsarjan yksiparistoisille hätävaloille Sarja sis. 5 symbolikalvoa, joiden havaintoetäisyys on 30 m (DIN/EN) (nuoli oikealle, vasemmalle, 2 x alas ja tyhjä valkoinen) Tekniset tiedot Mitat n.: Korkeus150 mm x leveys 300 mm x pituus5 mm Paino: 80 g 150 mm EANkoodi Tilaus / Snro SLF symbolisarja 1 (varaosa) EN / mm 280 Lisävarusteet SLE/SLFsarja

281 SLF symbolisarja 2 (varaosa) Symbolisarja SLFsarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 30 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas) Tekniset tiedot Mitat n.: Korkeus150 mm x leveys 300 mm x pituus5 mm Paino: 65 g EANkoodi Tilaus / Snro SLF symbolisarja 2 (varaosa) EN / mm 300 mm SLE/C seinäuloke Seinäuloke yksiparistoisille SLE LEDi SC/C hätävaloille, pintaasennus kattoon Tekniset tiedot Kotelon materiaali: ABS Mitat n.: Korkeus108 mm x leveys 262 mm x pituus45 mm Paino: 130 g Väri: valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro SLE/Cseinäuloke, valkoinen EN / mm 262 mm Turvavalaistus Lisävarusteet SLE/SLFsarja 108 mm SLF/C seinäuloke Seinäuloke yksiparistoisille SLF LEDi SC/C hätävaloille, pintaasennus kattoon Tekniset tiedot Kotelon materiaali: UVsäteilyä kestävä polykarbonaatti Mitat n.: Korkeus55 mm x leveys 152 mm x pituus45 mm Paino: 150 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro SLF/Cseinäuloke, valkoinen EN / mm 142 mm Lisävarusteet SLE/SLFsarja 281

282 SLE/SLF/C heilurisarja Ripustussarja yksiparistoisille hätävaloille SLE LEDi SC/C (pintaasennus kattoon) ja SLF LEDi SC/C (pintaasennus kattoon) 45 mm Tekniset tiedot Kotelon materiaali: ABS Mitat n.: Korkeus345 mm x leveys 200 mm x pituus45 mm Paino: 460 g Väri: valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro 200 mm SLE/SLF/Cripustussarja, valkoinen EN / mm SLFsuojaverkko 100 Suojaverkko yksiparistoisille SLFsarjan hätävaloille seinäasennukseen Nopea ja helppo asentaa ulkopuolella sijaitsevien asennussiteiden avulla Turvavalaistus Lisävarusteet SLE/SLFsarja 360 mm 250 mm Tekniset tiedot Kotelon materiaali: metalli, jauhepinnoitettu Mitat n.: Korkeus 250 mm x leveys 360 mm x syvyys 105 mm Paino: 445 g Väri: valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro SLF suojaverkko 100 valkoinen EN / mm SLEsuojaverkko 180 Suojaverkko yksiparistoisille SLEsarjan hätävaloille kattoasennukseen Nopea ja helppo asentaa ulkopuolella sijaitsevien asennussiteiden avulla Tekniset tiedot Kotelon materiaali: metalli, jauhepinnoitettu Mitat n.: Korkeus 188 mm x leveys 145 mm x syvyys 140 mm Paino: 545 g Väri: valkoinen, lähes kuin RAL mm 292 mm EANkoodi Tilaus / Snro SLE suojaverkko 180 valkoinen EN / mm 282 Lisävarusteet SLE/SLFsarja

283 SLEsuojaverkko 100 Suojaverkko yksiparistoisille SLEsarjan hätävaloille seinäasennukseen Nopea ja helppo asentaa ulkopuolella sijaitsevien asennussiteiden avulla Tekniset tiedot Kotelon materiaali: metalli, jauhepinnoitettu Mitat n.: Korkeus 205 mm x leveys 290 mm x syvyys 105 mm Paino: 340 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro SLE suojaverkko 100 valkoinen EN / mm 105 mm MobilSLi Kaukosäädin sarjojen SLA, SLC, SLD, SLE, SLF, SLG, SLX ja ELX yksiparistoisille hätävaloille Tarkkailutoiminnon manuaaliseen kytkentään Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: Korkeus7 mm x leveys 29 mm x pituus56 mm Paino: 15 g Väri: hopea/metallinvihreä EANkoodi Tilaus / Snro MobilSLi hopea/metallinvihreä EN / mm 29 mm 7 mm Turvavalaistus Lisävarusteet SLE/SLFsarja Lisävarusteet SLE/SLFsarja 283

284 SLXsarja modulaarinen rakenne ja yksinkertainen asennus 284 SLXsarja

285 SLXsarjaan kuuluu useita erilaisia ledvaloratkaisuja poistumisreittien merkitsemiseen. On klassisia, erittäin vankkoja malleja, moderneja, huomaamatonta designia tai litteärunkoisia malleja seinäasennukseen: modulaarisen rakenteen ansiosta yhteen runkoon on lähes aina löydettävissä sopiva lisäosa. Peruskotelon suuren johdotustilan ja lukuisten erilaisten kaapelivientien ansiosta asennus on helppoa yhtä paristoa käyttävien mallien lisäksi on olemassa malleja keskusparistoa käyttävälle järjestelmälle. Yksiakkuinen hätävalo poistumisreitin merkitsemiseen, hätävalon kesto 3 h / 8 m Saatavilla keskitettyyn, keskeytymättömään virransyöttöön ( V) liitettävä malli Lampun itsevalvonta värillisellä tilanäytöllä Display, High Cover ja Flatmalleissa saatavissa 14, 24 tai 32 metrin havaintoetäisyydet Jatkuva latauksenvalvonta, automaattinen viikoittainen toimintatarkastus ja puolivuosittainen käyttökestotesti Eimanipuloitava toimintatarkastus kaukosäätimellä tai magneetilla Monia asennustapoja erilaisten lisävarusteiden avulla Valittavissa kesto tai käyttövalmiuskytkentä SLXsarja 285

286 Poistumisreitin tunnukset / SLXsarja Pintaasennus kattoon / Display Yksiparistoinen opastevalo poistumisreitin merkintään, toimintaaika 3 tai 8 tuntia, tunnistusalue 24/32 m, standardin DIN EN 1838 mukainen Itsevalvonta värillisellä tilanäytöllä Manipulointivarma radioohjaus laukaistavissa kaukoohjauksella tai magneetilla Valittavasissa kesto tai käyttövalmiuskytkentä Pistoliitin, jossa läpijohdotustoiminto Monia asennustapoja erilaisten lisälaitteiden avulla (ei sisälly toimitukseen) NiCdakku napaisuusvarmistetulla pistoliitännällä (sisältyy toimitukseen) Kotelo UVsäteilyä kestävää polykarbonaattia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLX 24 LEDi Display 3h valkoinen SLX 24 LEDi Display 3h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 24 LEDi Display 8h (valkoinen) SLX 24 LEDi Display 8h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 24 LEDi Display, V, valkoinen SLX 24 LEDi Display 24230V EN / V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) 3, Turvavalaistus Poistumisreitin tunnukset SLXsarja SLX 32 LEDi Display 3h valkoinen SLX 32 LEDi Display 3h SLX 32 LEDi Display 8h (valkoinen) SLX 32 LEDi Display 8h SLX 32 LEDi Display, V, valkoinen SLX 32 LEDi Display 24230V EN / EN / EN / 230 V/50 Hz 230 V/50 Hz V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) 1,5 (Standby) 3,3 (Steady) , Mittapiirros Mittapiirros SLX 24 LEDi Display SLX 32 LEDi Display 328 mm 108 mm 388 mm 148 mm 195 mm 223 mm 46 mm 46 mm 286 Turvavalaistus SLXsarja

287 Poistumisreitin tunnukset / SLXsarja Pintaasennus kattoon / Flat Yksiakkuinen hätävalo poistumisreitin merkintään, toimintaaika 3 h tai 8 h ja tunnistusalue 14/24 m, standardin DIN EN 1838 mukainen Itsevalvonta värillisellä tilanäytöllä Manipulointivarma radioohjaus laukaistavissa kaukoohjauksella tai magneetilla Valittavasissa kesto tai käyttövalmiuskytkentä Pistoliitin, jossa läpijohdotustoiminto Monia asennustapoja erilaisten lisälaitteiden avulla (ei sisälly toimitukseen) NiCdakku napaisuusvarmistetulla pistoliitännällä (sisältyy toimitukseen) Kotelo UVsäteilyä kestävää polykarbonaattia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLX 14 LEDi Flat 3h valkoinen SLX 14 LEDi Flat 3h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 14 LEDi Flat 8h valkoinen SLX 14 LEDi Flat 8h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 14 LEDi Flat, V, valkoinen SLX 14 LEDi Flat 24230V EN / V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) 3, SLX 24 LEDi Flat 3h valkoinen SLX 24 LEDi Flat 3h SLX 24 LEDi Flat 8h valkoinen SLX 24 LEDi Flat 8h SLX 24 LEDi Flat, V, valkoinen SLX 24 LEDi Flat 24230V EN / EN / EN / 230 V/50 Hz 230 V/50 Hz V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) 1,5 (Standby) 3,3 (Steady) , Turvavalaistus Poistumisreitin tunnukset SLXsarja Mittapiirros Mittapiirros SLX 14 LEDi FLAT SLX 24 LEDi FLAT 328 mm 46 mm 388 mm 46 mm 108 mm 148 mm Turvavalaistus SLXsarja 287

288 Poistumisreitin tunnukset / SLXsarja Pintaasennus kattoon / High Cover Yksiparistoinen opastevalo poistumisreitin merkintään, toimintaaika 3 tai 8 tuntia, tunnistusalue 24/32 m, standardin DIN EN 1838 mukainen Itsevalvonta värillisellä tilanäytöllä Manipulointivarma radioohjaus laukaistavissa kaukoohjauksella tai magneetilla Valittavasissa kesto tai käyttövalmiuskytkentä Pistoliitin, jossa läpijohdotustoiminto Monia asennustapoja erilaisten lisälaitteiden avulla (ei sisälly toimitukseen) NiCdakku napaisuusvarmistetulla pistoliitännällä (sisältyy toimitukseen) Kotelo UVsäteilyä kestävää polykarbonaattia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLX 24 LEDi High Cover 3h valkoinen SLX 24 LEDi High Cover 3h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 24 LEDi High Cover 8h valkoinen SLX 24 LEDi High Cover 8h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) SLX 24 LEDi High Cover, V, valkoinen SLX 24 LEDi High Cover 24230V EN / V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) 3, Turvavalaistus Poistumisreitin tunnukset SLXsarja SLX 32 LEDi High Cover 3h valkoinen SLX 32 LEDi High Cover 3h SLX 32 LEDi High Cover 8h valkoinen SLX 32 LEDi High Cover 8h SLX 32 LEDi High Cover 24230V valkoinen SLX 32 LEDi High Cover 24230V EN / EN / EN / 230 V/50 Hz 230 V/50 Hz V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) 1,5 (Standby) 3,3 (Steady) , Mittapiirros Mittapiirros SLX 24 LEDi High Cover SLX 32 LEDi High Cover 328 mm 108 mm 388 mm 148 mm 206 mm 231 mm 288 Turvavalaistus SLXsarja

289 SLX 14 Flat symbolisarja 1 (varaosa) Symbolisarja SLX 14 Flat sarjan yksiparistoisille hätävaloille Sarja sisältää 4 symbolikalvoa, joiden havaintoetäisyys on 14 metriä (DIN/EN) (nuoli oikealle, vasemmalle, alas ja ylös). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 14 Flat symbolisarja 1 (varaosa) EN / mm 310 mm SLX 14 Flat symbolisarja 2 Symbolisarja SLX 14 Flat sarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 14 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 14 Flat symbolisarja EN / mm 90 mm Turvavalaistus Poistumisreitin tunnukset SLXsarja SLX 14 m Flat symboli Yksipuolinen symbolilevy, jolla 14 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 14 m Flat symboli ylös/vasemmalle EN / SLX 14m Flat symboli oikealle EN / 90 mm SLX 14 m Flat symboli ylös EN / SLX 14m Flat symboli alas EN / SLX 14m Flat symboli alas/oikealle EN / 310 mm SLX 14m Flat symboli ylös/oikealle EN / SLX 14m Flat symboli alas/vasemmalle EN / SLX 14m Flat symboli vasemmalle EN / Turvavalaistus SLXsarja 289

290 SLX 24 Flat symbolisarja 1 (varaosa) Symbolisarja SLX 24 Flat sarjan yksiparistoisille hätävaloille Sarja sisältää 4 symbolikalvoa, joiden havaintoetäisyys on 24 metriä (DIN/EN) (nuoli oikealle, vasemmalle, alas ja ylös). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen 130 mm EANkoodi Tilaus / Snro SLX 24 Flat symbolisarja 1 (varaosa) EN / mm SLX 24 Flat symbolisarja 2 Symbolisarja SLX 24 Flat sarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 24 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen Turvavalaistus Poistumisreitin tunnukset SLXsarja 370 mm 130 mm EANkoodi Tilaus / Snro SLX 24 Flat symbolisarja EN / SLX 24 m Flat symboli Yksipuolinen symbolilevy, jolla 24 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 24 m Flat symboli oikealle EN / SLX 24 m Flat symboli alas/oikealle EN / 130 mm SLX 24m Flat symboli ylös/vasemmalle EN / SLX 24 m Flat symboli alas/vasemmalle EN / 370 mm SLX 24 m Flat symboli alas EN / SLX 24 m Flat symboli ylös/oikealle EN / SLX 24 m Flat symboli vasemmalle EN / SLX 24m Flat symboli ylös EN / 290 Turvavalaistus SLXsarja

291 Symbolilevy 32, yksipuolinen Yksipuolinen symbolilevy, jolla 32 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus190 mm x leveys 350 mm x pituus10 mm Paino: 530 g EANkoodi Tilaus / Snro Symbolilevy 32, yksipuolinen, oikea EN / mm 190 mm Symbolilevy 32, yksipuolinen, vasen EN / Symbolilevy 32, yksipuolinen, alaspäin EN / Symbolilevy 32, yksipuolinen ylhäällä EN / mm Symbolitaulu 32, kaksipuolinen Yksipuolinen symbolilevy, jolla 32 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus190 mm x leveys 350 mm x pituus10 mm Paino: 545 g EANkoodi Tilaus / Snro Symbolitaulu 32 kaksipuolinen alaspäin/alaspäin EN / Symbolitaulu 32 kaksipuolinen oikealle/vasemmalle EN / Symbolilevy 32, kaksipuolinen ylös/ylös EN / Symbolitaulu 32, kaksipuolinen, ylös oikealle / ylös vasemmalle EN / mm 160 mm 190 mm Turvavalaistus Poistumisreitin tunnukset SLXsarja Symbolitaulu 32, kaksipuolinen, alas oikealle / alas vasemmalle EN / Symbolilevy 24, yksipuolinen Yksipuolinen symbolilevy, jolla 24 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus155 mm x leveys 289 mm x pituus10 mm Paino: 360 g EANkoodi Tilaus / Snro Symbolilevy 24, yksipuolinen, oikea EN / Symbolilevy 24, yksipuolinen, vasen EN / Symbolilevy 24, yksipuolinen, alaspäin EN / Symbolilevy 24, yksipuolinen ylhäällä EN / mm 155 mm 289 mm Turvavalaistus SLXsarja 291

292 Symbolitaulu 24 kaksipuolinen Kaksipuolinen symbolilevy, jolla 24 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Mitat n.: Korkeus155 mm x leveys 289 mm x pituus10 mm Paino: 370 g 125 mm 155 mm EANkoodi Tilaus / Snro Symbolitaulu 24 kaksipuolinen alaspäin/alaspäin EN / Symbolitaulu 24 kaksipuolinen oikealle/vasemmalle EN / mm Symbolilevy 24, kaksipuolinen ylös/ylös EN / Symbolitaulu 24, kaksipuolinen, ylös oikealle / ylös vasemmalle EN / Symbolitaulu 24, kaksipuolinen, alas oikealle / alas vasemmalle EN / SLX 24 High Cover symbolisarja 1 (varaosa) Symbolisarja SLX 24 High Cover sarjan yksiparistoisille hätävaloille Sarja sisältää 6 symbolikalvoa, joiden havaintoetäisyys on 24 metriä (DIN/EN) (nuoli oikealle, vasemmalle, 2 x alas ja 2 x ylös). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen Turvavalaistus Poistumisreitin tunnukset SLXsarja 240 mm 120 mm EANkoodi Tilaus / Snro SLX 24 High Cover symbolisarja 1 (varaosa) EN / SLX 24 High Cover symbolisarja 2 Symbolisarja SLX 24 High Cover sarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 24 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas). Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 24 High Cover symbolisarja EN / mm 240 mm 292 Turvavalaistus SLXsarja

293 SLX 32 High Cover symbolisarja 1 (varaosa) Symbolisarja SLX 32 High Cover sarjan yksiparistoisille hätävaloille Sarja sisältää 6 symbolikalvoa, joiden havaintoetäisyys on 32 metriä (DIN/EN) (nuoli oikealle, vasemmalle, 2 x alas ja 2 x ylös). Tekniset tiedot Paino: 65 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 32 High Cover symbolisarja 1 (varaosa) EN / mm 320 mm SLX 32 High Cover symbolisarja 2 Symbolisarja SLX 32 High Cover sarjan yksiparistoisille hätävaloille Sarja sis. 4 symbolikalvoa, joiden havaintoetäisyys on 32 m (DIN/EN) (nuoli oikealle ylös, vasemmalle ylös, oikealle alas ja vasemmalle alas). Tekniset tiedot Paino: 65 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 32 High Cover symbolisarja EN / mm 160 mm Turvavalaistus Poistumisreitin tunnukset SLXsarja SLX 24m HC symboli Yksipuolinen symbolilevy, jolla 24 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 24 m HC symboli nuoli alas EN / SLX 24m HC symboli alas/oikealle EN / SLX 24 m HC symboli ylös/oikealle EN / 120 mm SLX 24m HC symboli nuoli oikealle EN / SLX 24m HC symboli alas/vasemmalle EN / 240 mm SLX 24m HC symboli ylös/vasemmalle EN / SLX 24m HC symboli nuoli vasemmalle EN / SLX 24 m HC symboli nuoli ylös EN / Turvavalaistus SLXsarja 293

294 SLX 32 m HC symboli Yksipuolinen symbolilevy, jolla 32 m havaintoetäisyys, yksiparistoisille SLXsarjan hätävaloille Tekniset tiedot Paino: 60 g Väri: vihreä/valkoinen EANkoodi Tilaus / Snro SLX 32 m HC symboli alas/oikealle EN / SLX 32 m HC symboli nuoli oikealle EN / 320 mm 160 mm SLX 32 m HC symboli alas/vasemmalle EN / SLX 32 m HC symboli ylös/vasemmalle EN / SLX 32 m HC symboli nuoli vasemmalle EN / SLX 32m HC symboli nuoli alas EN / SLX 32m HC symboli nuoli ylös EN / SLX 32m HC symboli ylös/oikealle EN / Riippusarjan monijohdin Riippusarjan monijohdin ELX ja SLXsarjan yksiparistoisille hätävaloille Sis. kiinnitysosat ja lamppukoukun Tekniset tiedot Mitat n.: Pituus 530 mm Paino: 455 g Väri: kromi/valkoinen, lähes kuin RAL 9010 Turvavalaistus Poistumisreitin tunnukset SLXsarja 530 mm EANkoodi Tilaus / Snro Riippusarjan monijohdin EN / Suojaverkko 80 Suojaverkko ELX ja SLXsarjalle, litteä kupu (Flat) korkeus 80 mm Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus230 mm x leveys 440 mm x pituus80 mm Paino: 450 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro Suojaverkko EN / mm 440 mm 294 Turvavalaistus SLXsarja

295 Riippusarjan putki Riippusarjan putki ELX ja SLXsarjan yksiparistoisille hätävaloille Sis. kiinnitysosat ja lamppukoukun Tekniset tiedot Mitat n.: pituus 530 mm (heiluriputki) Paino: 455 g Väri: kromi/valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro Riippusarjan putki EN / mm SLX/ELX 24 suojus Designsuojus ELX ja SLXsarjoille Kotelon väri musta, RAL 9004 Soveltuu 24rakenteelle Tekniset tiedot Asennustapa: Pintaasennus, Kattoasennus, Seinäasennus Paino: 92 g Väri: musta, lähes kuin RAL 9004, valkoinen, lähes kuin RAL 9003, antrasiitti, lähes kuin RAL 7016, betoninharmaa, lähes kuin RAL 7023 EANkoodi Tilaus / Snro SLX/ELX 24 suojus, musta, RAL EN SLX/ELX 24 suojus, valkoinen, RAL EN SLX/ELX 24 suojus, harmaa, RAL EN SLX/ELX 24 suojus, harmaa, RAL EN SLX/ELX 24 suojus, harmaa, RAL EN Turvavalaistus Poistumisreitin tunnukset SLXsarja SLX/ELX 32 suojus Designsuojus ELX ja SLXsarjoille Kotelon väri harmaa, RAL 7032 Soveltuu 32rakenteelle Tekniset tiedot Asennustapa: Pintaasennus, Kattoasennus, Seinäasennus Paino: 97 g Väri: betoninharmaa, lähes kuin RAL 7023, valkoinen, lähes kuin RAL 9003, musta, lähes kuin RAL 9004, antrasiitti, lähes kuin RAL 7016 EANkoodi Tilaus / Snro SLX/ELX 32 suojus, harmaa, RAL EN SLX/ELX 32 suojus, harmaa, RAL EN SLX/ELX 32 suojus, valkoinen, RAL EN SLX/ELX 32 suojus, musta, RAL EN SLX/ELX 32 suojus, harmaa, RAL EN Turvavalaistus SLXsarja 295

296 Yleiskäyttöinen asennuskehys 370 Asennuskehys yksiparistoisille hätävaloille SLX 14 LEDi Flat, SLX 24 LEDi High Cover ja SLX 24 LEDi Display 8,7 mm 347 mm Tekniset tiedot Mitat n.: Korkeus189 mm x leveys 409 mm x pituus72 mm Asennusmitta: Asennussyvyys 66 mm Paino: 300 g Väri: valkoinen, lähes kuin RAL mm 20 mm EANkoodi Tilaus / Snro Yleiskäyttöinen asennuskehys EN / mm 109 mm 349 mm 409 mm Seinäuloke 270 Seinäuloke yksiparistoisille opastevaloille SLX 24 LEDi High Cover ja SLX 24 LEDi Display Tekniset tiedot Asennustapa: seinäulokeasennusta varten Paino: 460 g Väri: valkoinen, lähes kuin RAL 9010 Turvavalaistus Poistumisreitin tunnukset SLXsarja 270 mm 130 mm 125 mm EANkoodi Tilaus / Snro Seinäuloke 270, valkoinen EN / Yleiskäyttöinen asennuskehys 430 Asennuskehys yksiparistoisille hätävaloille SLX 24 LEDi Flat, SLX 32 LEDi High Cover, SLX 32 LEDi Display ja ELX 20 LEDi Flat 8,7 mm 387 mm Tekniset tiedot Mitat n.: Korkeus229 mm x leveys 469 mm x pituus72 mm Asennusmitta: Asennussyvyys 66 mm Paino: 300 g Väri: valkoinen, lähes kuin RAL mm 20 mm EANkoodi Tilaus / Snro Yleiskäyttöinen asennuskehys EN / mm 149 mm 389 mm 469 mm 296 Turvavalaistus SLXsarja

297 Seinäasennuskulma 110 Seinäasennusuloke yksiparistoisille opastevaloille SLX 24/32 LEDi High Cover, SLX 24/32 LEDi Display ja ELX 20 LEDi Flat Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus55 mm x leveys 35 mm x pituus112 mm Paino: 400 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro 35 mm Seinäasennuskulma 110 (valkoinen) EN / mm 112 mm Suojaverkko 260 Suojaverkko ELX ja SLXsarjalle, näyttö tai High Cover kansi korkeus 260 mm Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus230 mm x leveys 440 mm x pituus260 mm Paino: 800 g Väri: valkoinen, lähes kuin RAL 9016 EANkoodi Tilaus / Snro Suojaverkko 260 valkoinen EN / mm 230 mm Turvavalaistus Poistumisreitin tunnukset SLXsarja 440 mm SLX Akku 3,6 V / 800 mah NiCdakku (3,6 V / 800 mah) ja napaisuusvarmistettu pistoliitäntä, joka sopii käytettäväksi SLXsarjan yksiparistoisten hätäpoistumisteiden merkkien kanssa Tekniset tiedot Sallittu ympäristölämpötila: 5 C C Mitat n.: Korkeus15 mm x leveys 15 mm x pituus153 mm Akku: NiCdakku 3,6 V/800 mah Paino: 80 g EANkoodi Tilaus / Snro SLX Akku 3,6 V / 800 mah EN / mm 153 mm Turvavalaistus SLXsarja 297

298 ELX Akku 3,6 V / 1800 mah NiCdakku (3,6 V / 1800 mah) ja napaisuusvarmistettu pistoliitäntä ELXsarjan yksiparistoisille hätäpoistumisteiden valaisimille Tekniset tiedot Sallittu ympäristölämpötila: 5 C C Mitat n.: Korkeus24 mm x leveys 24 mm x pituus130 mm Akku: NiCdakku 3,6 V/1800 mah Paino: 160 g 24 mm 130 mm EANkoodi Tilaus / Snro ELX Akku 3,6 V / 1800 mah EN / Seinäuloke 370 Seinäuloke yksiparistoisille opastevaloille SLX 32 LEDi High Cover, SLX 32 LEDi Display ja ELX 20 LEDi Flat Tekniset tiedot Asennustapa: seinäulokeasennusta varten Väri: valkoinen, lähes kuin RAL 9010 Paino: 390 g Turvavalaistus Poistumisreitin tunnukset SLXsarja 367 mm 83 mm 100 mm EANkoodi Tilaus / Snro Seinäuloke 370, valkoinen EN / MobilSLi Kaukosäädin sarjojen SLA, SLC, SLD, SLE, SLF, SLG, SLX ja ELX yksiparistoisille hätävaloille Tarkkailutoiminnon manuaaliseen kytkentään Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: Korkeus7 mm x leveys 29 mm x pituus56 mm Paino: 15 g Väri: hopea/metallinvihreä 29 mm 7 mm EANkoodi Tilaus / Snro 56 mm MobilSLi hopea/metallinvihreä EN / Turvavalaistus SLXsarja

299 Turvavalaistus SLXsarja 299 Turvavalaistus Poistumisreitin tunnukset SLXsarja

300 Turvavalaistus Poistumisreitin tunnukset Pelkät poistumisreitin tunnukset eivät aina riitä, kun tie ulos on löydettävä hätätapauksessa nopeasti: usein tarvitaan lisäksi valaistusta määrätyille poistumisreiteille. Poistumisreitit riippuvat paljolti rakennustavasta ja rakennuksen koosta. Yleensä ne kuitenkin johtavat ulos pitkien käytävien tai portaikkojen kautta. Aina silloin tällöin vastaan tulee tilanteita, joissa ulos päästäkseen on kuljettava suurien tilojen läpi. ESYLUXin poistumisreittien valaisimet vastaavat kaikkiin näihin vaatimuksiin. Lisäksi ne on helppo asentaa ja ovat erittäin energiatehokkaita sisäänrakennettujen ledvalojen ansiosta. Kaikissa poistumisreittien valaisintuotteissamme on itsevalvontatoiminto, ja niiden toimivuuden voi tarvittaessa tarkistaa myös kaukosäätimellä. Sisältö ELXsarja ELH sarja SLGsarja Turvavalaisimet

301 Turvavalaisimet 301

302 ELXsarja yksinkertainen asennus seinälle tai kattoon 302 ELXsarja

303 Monikäyttöinen ja yksinkertainen käsittely: Samaa runkoa käyttävät ELXsarjan valaisimet täydentävät SLXsarjan poistumisreittien opasteita ja tekevän niistä luotettavan ja energiatehokkaan poistumisreittien valaistuskokonaisuuden. Ne vakuuttavat laajaalaisella valaistuksellaan sekä monipuolisilla asennusmahdollisuuksillaan ja vaivattomalla asennuksella. Tarvittaessa saatavilla on malleja yhtä akkua sekä keskusakkua käyttävään järjestelmään. Kaikissa hyödynnetään energiatehokasta ledvalotekniikkaa. Yksiakkuinen hätävalo poistumisreittien valaisemiseen, hätävalon kesto 3 h / 8 h Saatavilla keskitettyyn, keskeytymättömään virransyöttöön ( V) liitettävä malli Itsevalvontatoiminto ja värillinen tilanäyttö Valittavasissa kesto tai käyttövalmiuskytkentä Jatkuva latauksenvalvonta, automaattinen viikoittainen toimintatarkastus ja puolivuosittainen käyttökestotesti Eimanipuloitava toimintatarkastus kaukosäätimellä tai magneetilla Monia asennustapoja erilaisten lisävarusteiden avulla Pistoliitin, jossa läpijohdotustoiminto ELXsarja 303

304 Turvavalaisimet / ELXsarja Opastevalo poistumisreittien valaisemiseen Saatavilla yksiparistoisena opastevalona, jonka toimintaaika on 8 tuntia, tai keskusparistoisena opastevalona, jossa on V AC/DC Itsevalvonta värillisellä tilanäytöllä Manipulointivarma radioohjaus laukaistavissa kaukoohjauksella tai magneetilla Valittavasissa kesto tai käyttövalmiuskytkentä Pistoliitin, jossa läpijohdotustoiminto Jatkuva latauksenvalvonta Automaattinen, viikoittainen toimintatarkastus ja puolivuosittainen käyttökestotesti Testitulosten näyttö värillisellä tilanäytöllä Monia asennustapoja erilaisten lisälaitteiden avulla (ei sisälly toimitukseen) NiCdakku napaisuusvarmistetulla pistoliitännällä (sisältyy toimitukseen) Kotelo UVsäteilyä kestävää polykarbonaattia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys ELX 20 LEDi Flat 3h valkoinen ELX 20 LEDi Flat 3h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) ELX 20 LEDi Flat 8h valkoinen ELX 20 LEDi Flat 8h EN / V/50 Hz LED (sisältyy toimitukseen) 1,5 (Standby) 3,3 (Steady) 60 3 ELX 20 LEDi Flat VA valkoinen ELX 20 LEDi Flat 24230VA EN / V AC/DC, katkeamaton virransyöttö standardin EN luokan 3 mukaan, V AC/DC, korvausvirran syöttö LED (sisältyy toimitukseen) 3,2 200 Turvavalaistus Poistumisreittien valaisimet ELXsarja Mittapiirros Valon jakautuminen 388 mm 46 mm 148 mm 304 Turvavalaistus ELXsarja

305 Riippusarjan monijohdin Riippusarjan monijohdin ELX ja SLXsarjan yksiparistoisille hätävaloille Sis. kiinnitysosat ja lamppukoukun Tekniset tiedot Mitat n.: Pituus 530 mm Paino: 455 g Väri: kromi/valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro Riippusarjan monijohdin EN / mm Suojaverkko 80 Suojaverkko ELX ja SLXsarjalle, litteä kupu (Flat) korkeus 80 mm Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus230 mm x leveys 440 mm x pituus80 mm Paino: 450 g Väri: valkoinen, lähes kuin RAL 9016 EANkoodi Tilaus / Snro Suojaverkko EN / mm 230 mm Turvavalaistus Lisävarusteet ELXsarja 440 mm Riippusarjan putki Riippusarjan putki ELX ja SLXsarjan yksiparistoisille hätävaloille Sis. kiinnitysosat ja lamppukoukun Tekniset tiedot Mitat n.: pituus 530 mm (heiluriputki) Paino: 455 g Väri: kromi/valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro Riippusarjan putki EN / mm Lisävarusteet ELXsarja 305

306 SLX/ELX 24 suojus Designsuojus ELX ja SLXsarjoille Kotelon väri musta, RAL 9004 Soveltuu 24rakenteelle Tekniset tiedot Asennustapa: Pintaasennus, Kattoasennus, Seinäasennus Paino: 92 g Väri: musta, lähes kuin RAL 9004, valkoinen, lähes kuin RAL 9003, antrasiitti, lähes kuin RAL 7016, betoninharmaa, lähes kuin RAL 7023 EANkoodi Tilaus / Snro SLX/ELX 24 suojus, musta, RAL EN / SLX/ELX 24 suojus, valkoinen, RAL EN / SLX/ELX 24 suojus, harmaa, RAL EN / SLX/ELX 24 suojus, harmaa, RAL EN / SLX/ELX 24 suojus, harmaa, RAL EN / SLX/ELX 32 suojus Designsuojus ELX ja SLXsarjoille Kotelon väri harmaa, RAL 7032 Soveltuu 32rakenteelle Turvavalaistus Lisävarusteet ELXsarja Tekniset tiedot Asennustapa: Pintaasennus, Kattoasennus, Seinäasennus Paino: 97 g Väri: betoninharmaa, lähes kuin RAL 7023, valkoinen, lähes kuin RAL 9003, musta, lähes kuin RAL 9004, antrasiitti, lähes kuin RAL 7016 EANkoodi Tilaus / Snro SLX/ELX 32 suojus, harmaa, RAL EN / SLX/ELX 32 suojus, harmaa, RAL EN / SLX/ELX 32 suojus, valkoinen, RAL EN / SLX/ELX 32 suojus, musta, RAL EN / SLX/ELX 32 suojus, harmaa, RAL EN / Yleiskäyttöinen asennuskehys 370 Asennuskehys yksiparistoisille hätävaloille SLX 14 LEDi Flat, SLX 24 LEDi High Cover ja SLX 24 LEDi Display 8,7 mm 347 mm Tekniset tiedot Mitat n.: Korkeus189 mm x leveys 409 mm x pituus72 mm Asennusmitta: Asennussyvyys 66 mm Paino: 300 g Väri: valkoinen, lähes kuin RAL mm 189 mm 109 mm 349 mm 20 mm EANkoodi Tilaus / Snro Yleiskäyttöinen asennuskehys EN / mm 306 Lisävarusteet ELXsarja

307 Seinäuloke 270 Seinäuloke yksiparistoisille opastevaloille SLX 24 LEDi High Cover ja SLX 24 LEDi Display Tekniset tiedot Asennustapa: seinäulokeasennusta varten Paino: 460 g Väri: valkoinen, lähes kuin RAL 9010 EANkoodi Tilaus / Snro Seinäuloke 270, valkoinen EN / mm 125 mm 130 mm Yleiskäyttöinen asennuskehys 430 Asennuskehys yksiparistoisille hätävaloille SLX 24 LEDi Flat, SLX 32 LEDi High Cover, SLX 32 LEDi Display ja ELX 20 LEDi Flat Tekniset tiedot Mitat n.: Korkeus229 mm x leveys 469 mm x pituus72 mm Asennusmitta: Asennussyvyys 66 mm Paino: 300 g Väri: valkoinen, lähes kuin RAL 9016 EANkoodi Tilaus / Snro Yleiskäyttöinen asennuskehys EN / mm 229 mm 8,7 mm 149 mm 387 mm 389 mm 20 mm Turvavalaistus Lisävarusteet ELXsarja 469 mm Seinäasennuskulma 110 Seinäasennusuloke yksiparistoisille opastevaloille SLX 24/32 LEDi High Cover, SLX 24/32 LEDi Display ja ELX 20 LEDi Flat Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus55 mm x leveys 35 mm x pituus112 mm Paino: 400 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro 35 mm Seinäasennuskulma 110 (valkoinen) EN / mm 112 mm Lisävarusteet ELXsarja 307

308 Suojaverkko 260 Suojaverkko ELX ja SLXsarjalle, näyttö tai High Cover kansi korkeus 260 mm Tekniset tiedot Kotelon materiaali: Metalli Mitat n.: Korkeus230 mm x leveys 440 mm x pituus260 mm Paino: 800 g Väri: valkoinen, lähes kuin RAL mm EANkoodi Tilaus / Snro Suojaverkko 260 valkoinen EN / mm 440 mm SLX Akku 3,6 V / 800 mah NiCdakku (3,6 V / 800 mah) ja napaisuusvarmistettu pistoliitäntä, joka sopii käytettäväksi SLXsarjan yksiparistoisten hätäpoistumisteiden merkkien kanssa Turvavalaistus Lisävarusteet ELXsarja 15 mm 153 mm Tekniset tiedot Sallittu ympäristölämpötila: 5 C C Mitat n.: Korkeus15 mm x leveys 15 mm x pituus153 mm Akku: NiCdakku 3,6 V/800 mah Paino: 80 g EANkoodi Tilaus / Snro SLX Akku 3,6 V / 800 mah EN / ELX Akku 3,6 V / 1800 mah NiCdakku (3,6 V / 1800 mah) ja napaisuusvarmistettu pistoliitäntä ELXsarjan yksiparistoisille hätäpoistumisteiden valaisimille Tekniset tiedot Sallittu ympäristölämpötila: 5 C C Mitat n.: Korkeus24 mm x leveys 24 mm x pituus130 mm Akku: NiCdakku 3,6 V/1800 mah Paino: 160 g 24 mm 130 mm EANkoodi Tilaus / Snro ELX Akku 3,6 V / 1800 mah EN / Lisävarusteet ELXsarja

309 Seinäuloke 370 Seinäuloke yksiparistoisille opastevaloille SLX 32 LEDi High Cover, SLX 32 LEDi Display ja ELX 20 LEDi Flat Tekniset tiedot Asennustapa: seinäulokeasennusta varten Väri: valkoinen, lähes kuin RAL 9010 Paino: 390 g EANkoodi Tilaus / Snro Seinäuloke 370, valkoinen EN / mm 83 mm 100 mm MobilSLi Kaukosäädin sarjojen SLA, SLC, SLD, SLE, SLF, SLG, SLX ja ELX yksiparistoisille hätävaloille Tarkkailutoiminnon manuaaliseen kytkentään Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: Korkeus7 mm x leveys 29 mm x pituus56 mm Paino: 15 g Väri: hopea/metallinvihreä EANkoodi Tilaus / Snro MobilSLi hopea/metallinvihreä EN / mm 29 mm 7 mm Turvavalaistus Lisävarusteet ELXsarja Lisävarusteet ELXsarja 309

310 ELHsarja erityistä linssitekniikkaa ja DALIliitäntä 310 ELH sarja

311 ESYLUXin ELHsarja tarjoaa yhdellä akulla toimivan poistumisreittien valaistusratkaisun, jonka linssirakenne on suunniteltu erityisesti suuria tiloja varten. Sarjaan kuuluu käytävien ellipsinmuotoiseen sekä suurten tilojen ympyränmuotoiseen valaistukseen tarkoitettuja malleja. Kaikissa malleissa on tavallista parempi tunnistusetäisyys (mikä vähentää samalla tarvittavien valaisimien määrää). Integroitu DALIliitäntä helpottaa suunnittelua ja asentamista sekä mahdollistaa joustavan ohjauksen ja helpon huollon. Yksiakkuinen hätävalo, hätävalon kesto 3 h Toimintatarkastus ja itsevalvonta, jatkuva lataustilan seuranta, automaattinen, viikoittainen toimintatarkastus ja vuosittainen käyttökestotesti DALIverkotus Sisältää NiCdakun napaisuusvarmistetulla pistoliitännällä Valittavissa kesto tai käyttövalmiuskytkentä Kattoon upotettava (pyöreät mallit) tai pintaasennettava (neliönmuotoiset mallit) Erityinen linssitekniikka, optimoitu mallin mukaan käytävien tai suurten tilojen lisävalaistukseen ELH sarja 311

312 170 mm 190 mm Turvavalaisimet / ELH sarja Pintaasennettava valaisin Corridor Yksiparistoinen hätävalo, jonka valon kesto on 3 h, pintaasennus kattoon Toimintotarkastus ja itsevalvonta Valittavasissa kesto tai käyttövalmiuskytkentä Valoaukko alaspäin ja optimoitu käytävien valaisemiseen Sis. NiCdakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla (voidaan läpijohdottaa) Kotelo UVsäteilyä kestävää polykarbonaattia Valinnaisesti DALIverkotettavissa ELH C LED SC SM valkoinen ELH C LED SC SM Snro EN / Valotuotto (lm/w) Valoaukko Välkyntäkerroin 4,3 155 ON/OFF 110V DALI ELC BT KNX Anturi Turvavalaistus Poistumisreittien valaisimet ELHsarja Mittapiirros Valon jakautuminen 190 mm 44 mm 190 mm 312 Turvavalaistus ELHsarja

313 170 mm 190 mm Turvavalaisimet / ELH sarja Pintaasennettava valaisin Open Office Yksiparistoinen hätävalo, jonka valon kesto on 3 h, pintaasennus kattoon Toimintotarkastus ja itsevalvonta Valittavasissa kesto tai käyttövalmiuskytkentä Valoaukko alaspäin ja optimoitu käytävien valaisemiseen Sis. NiCdakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla (voidaan läpijohdottaa) Kotelo UVsäteilyä kestävää polykarbonaattia Valinnaisesti DALIverkotettavissa ELH O LED SC SM valkoinen ELH O LED SC SM Snro EN / Valotuotto (lm/w) Valoaukko Välkyntäkerroin 4,3 155 ON/OFF 110V DALI ELC BT KNX Anturi Turvavalaistus Poistumisreittien valaisimet ELHsarja Mittapiirros Valon jakautuminen 190 mm 44 mm 190 mm Turvavalaistus ELHsarja 313

314 Turvavalaisimet / ELH sarja Valaisin uppoasennukseen Corridor Yksiparistoinen hätävalo, jonka valon kesto on 3 h, pintaasennus kattoon Toimintotarkastus ja itsevalvonta Valittavasissa kesto tai käyttövalmiuskytkentä Valoaukko alaspäin ja optimoitu käytävien valaisemiseen Sis. NiCdakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla (voidaan läpijohdottaa) Kotelo UVsäteilyä kestävää polykarbonaattia Valinnaisesti DALIverkotettavissa ELH C LED SC FM valkoinen ELH C LED SC FM Snro EN / Valotuotto (lm/w) Valoaukko Välkyntäkerroin 4,3 155 ON/OFF 110V DALI ELC BT KNX Anturi Turvavalaistus Poistumisreittien valaisimet ELHsarja Mittapiirros Valon jakautuminen 55 mm 43 mm 45 mm 210 mm 37 mm 200 mm 22 mm 32 mm 314 Turvavalaistus ELHsarja

315 Turvavalaisimet / ELH sarja Valaisin uppoasennukseen Open Office Yksiparistoinen hätävalo, jonka valon kesto on 3 h, pintaasennus kattoon Toimintotarkastus ja itsevalvonta Valittavasissa kesto tai käyttövalmiuskytkentä Valoaukko alaspäin ja optimoitu käytävien valaisemiseen Sis. NiCdakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla (voidaan läpijohdottaa) Kotelo UVsäteilyä kestävää polykarbonaattia Valinnaisesti DALIverkotettavissa ELH O LED SC FM valkoinen ELH O LED SC FM Snro EN / Valotuotto (lm/w) Valoaukko Välkyntäkerroin 4,3 155 ON/OFF 110V DALI ELC BT KNX Anturi Turvavalaistus Poistumisreittien valaisimet ELHsarja Mittapiirros Valon jakautuminen 55 mm 43 mm 45 mm 210 mm 37 mm 200 mm 22 mm 32 mm Turvavalaistus ELHsarja 315

316 Turvavalaisimet / SLG sarja Yksiparistoinen opastevalo 3 h:n opastevalon kestolla upotettuun kattoasennukseen itsevalvonnalla (SC) ja FailSafekontaktilla (aukeaa virheen sattuessa) Lisäksi kaukokytkinliitäntä (F+, F) opastevalotoiminnon deaktivointiin, kun rakennus ei ole käytössä Toimintatarkastus ja itsevalvonta laukaistavissa perinteisesti tarkastuspainikkeella tai mukavasti MobilSLikaukosäätimellä Valittavasissa kesto tai käyttövalmiuskytkentä Valoaukko alaspäin Sis. NiMhakun napaisuusvarmistetulla pistoliitännällä Liitäntä pistoliitinten avulla Kotelo UVsäteilyä kestävää polykarbonaattia Snro Verkkojännite Lampuille Valaistuksen kesto Symbol height (millimeter) Havaintoetäisyys SLG LEDi SC/C, valkoinen SLG LEDi SC/C EN / V/50 Hz LED (sisältyy toimitukseen) 4,0 3 Turvavalaistus Poistumisreittien valaisimet SLGsarja Mittapiirros Valon jakautuminen 90 mm 66 mm 37 mm 30 mm 60 mm 235 mm 33 mm 460 mm 316 Turvavalaistus SLGsarja

317 SLGkiinnityssarja Kiinnityssarja yksiparistoiselle SLGopastevalolle ja jatkojohto valaisinpäälle Tekniset tiedot Sallittu ympäristölämpötila: 5 C C Asennustapa: Upotettu kattoasennus Mitat n.: Korkeus42 mm x leveys 55 mm x pituus180 mm Paino: 115 g Väri: valkoinen, lähes kuin RAL mm 55 mm EANkoodi Tilaus / Snro SLGkiinnityssarja EN / mm 2000 mm (2 m) MobilSLi Kaukosäädin sarjojen SLA, SLC, SLD, SLE, SLF, SLG, SLX ja ELX yksiparistoisille hätävaloille Tarkkailutoiminnon manuaaliseen kytkentään Tekniset tiedot Paristokäyttö: Litium CR V (sisältyy toimitukseen) Mitat n.: Korkeus 7 mm x leveys 29 mm x pituus 56 mm Paino: 15 g Väri: hopea/metallinvihreä EANkoodi Tilaus / Snro MobilSLi hopea/metallinvihreä EN / mm 29 mm 7 mm Turvavalaistus Lisävarusteet SLGsarja Lisävarusteet SLGsarja 317

318 Turvavalaistus Kannettavat lyhdyt Mitä tehdä, kun on yrityksen kellaritiloissa ja tila pimenee yhtäkkiä? Tällaisissa sekä monissa muissa tilanteissa auttaa luotettava kannettava lyhty. Se on yhtälailla käytännöllinen kuin välttämätönkin esine, kun valot pimenevät ja on toimittava nopeasti ja vältettävä onnettomuudet. Jos valoihin ei jostain syystä vain pääse käsiksi, liikuteltava valo tuo apua nopeasti hätätilanteisiin. Sisältö SLPsarja Kannettavat lyhdyt

319 Kannettavat lyhdyt 319

320 SL P sarja valoa kaikkiin tilanteisiin 320 SL P sarja

321 ESYLUXin SL P sarjan kannettavat lyhdyt ovat tehokkaita ja kestäviä hätävaloja. Jatkuvasti palava valo kestää neljä tuntia ja toissijainen valo tehokkaiden ledvalojen ansiosta jopa 30 tuntia. Lisäksi lyhdyssä on integroitu vilkkuvalotoiminto. Sopivalla sovittimella lyhty sopii myös vakituiseksi seuralaiseksi hälytysajoneuvoihin. Ergonominen kantokahva helpottaa käyttöä liikkeessä, ja magneetti mahdollistaa kiinnityksen metallisiin pintoihin. Silloin, kun lyhtyä ei käytetä, se voidaan asettaa seinä tai lattiapidikkeeseen, jossa lyhdyn akku latautuu seuraavaa käyttökertaa varten. Kannettava lyhty ja hätävalotoiminto (käyttövalmiuskytkentä) Kestovalo ja vilkkuvalotoiminto sekä pää että toissijaisessa valossa Takapuolella magneetti rauta tai teräspintoihin kiinnitystä varten Päävalo, jossa halogeenilamppu ja toissijainen valo, jossa 8 ledvaloa Sisältää keltaisia etulevyjä (takapuolella pidike neljälle levylle, lisävaruste) Pallopää käännettävissä vaaka ja pystysuunnassa Valaistuksen kesto: päävalo 4 h (kesto), 8 h (vilkkuvalo), toissijainen valo 30 h (kestovalo) Erillinen seinä/lattiapidike latausosana, ulkoinen pistokeverkkolaite (230 V / 50 Hz) ja erillinen johto jännitesyöttöä varten (1248 V DC) SL P sarja 321

322 SL P kannettavat lyhdyt Kannettava lyhty ja hätävalotoiminto Erillinen seinä/lattiapidike ja latausosa 230 V ~ Hz:lle sekä ajoneuvosovitin V = Verkosta riippumaton työvalaisin, jossa halogeenipäävalo ja LEDtoisiovalo, kesto ja vilkkuvalotoiminto 285 mm 320 mm Tekniset tiedot Lampuille: halogeeni 5,5 V/1A/E10 (kesto tai vilkkuvalo) Sekundäärivalo: 8 LEDiä (kesto tai vilkkuvalo) Sallittu ympäristölämpötila: 5 C C Kotelointiluokka: IP 43 Suojausluokka: II Kotelon materiaali: ABS Mitat n.: Korkeus285 mm x leveys 110 mm x pituus130 mm Toimituksen sisältö: seinä/lattiapidike ja latausosa, ajoneuvoadapteri, keltainen värisuodatin, pitomagneetti Akku: NiCdakku 6 V/4500 mah Latausaika: väh. 20 h : 8,2 über das mitgelieferte Ladeteil Havaintoetäisyys: ca. 300 m/30 m Paino: 1730 g Valaistuksen kesto: Päälampun kestovalo n. 4, päälampun vilkkuvalo n. 8, toisiovalo n. 30 kestovalo Valoaukko: 80 mm, kääntyvä pää, vaaka +/ 30, pysty +/ 15 Lataustilan näyttö: 4 LEDin avulla Väri: punainen/musta 90 mm 112 mm 130 mm 152 mm Turvavalaistus Kannettavat lyhdyt SL P sarja EANkoodi Tilaus / Snro SL P kannettava lyhty punainen/musta EN / Turvavalaistus SL P sarja

323 SL P värisuodattimet Värisuodattimet (punainen, vihreä, kirkas) kannettavalle lyhdylle SL P Työnnettävissä pallopäähän, säilytys SL P:n taustapuolen pidikkeessä Tekniset tiedot Mitat n.: Korkeus84 mm x leveys 86 mm x Toimituksen sisältö: sarja koostuu 3 värisuodattimesta (punainen, vihreä, kirkas) Paino: 40 g Väri: punainen, vihreä, kirkas Ø 84 mm EANkoodi Tilaus / Snro SL P värisuodattimet EN / Turvavalaistus Lisävarusteet SL P sarja Lisävarusteet SL P sarja 323

324 Työvalaisimet 324 Sarjan yleiskatsaus

325 Valaisimet PL SUN sivulta 328 alkaen Sarjan yleiskatsaus 325

326 Työvalaisimet Valaisimet Päivittäin työmailla tai korjaamoissa työskentelevät tietävät, ettei mikään onnistu ilman kunnollista valaistusta. Tarkkuus on tärkein ohjesääntö kaikissa mittauksissa ja jokaisessa työkalun liikkeessä, joten oikea työvalaistus kuuluu olennaisena osana kaikkien käsityöammateissa työskentelevien arkeen. ESYLUXin työvalaisimet sopivat juuri tähän tarkoitukseen. Ne ovat palvelleet asentajia ja muita käsityöläisiä jo pitkään luotettavina apuvälineinä, ja ne erottuvat edukseen kirkkaan valonsa ja ennen kaikkea pitkäikäisyytensä, kestävyytensä ja joustavuutensa ansiosta. Sisältö PL SUN sarja Valaisimet

327 Valaisimet 327

328 PL SUN sarja liikuteltavaa valoa kestävässä rungossa 328 PL SUN sarja

329 230 V Nykyään työvalaisimen käyttökelpoisuus ei riipu ainoastaan sen kestävästä mallista, mahdollisimman suuresta liikuteltavuudesta tai joustavasta sijoittelumahdollisuudesta. PL SUN valaisimemme ovat näiden ominaisuuksien lisäksi erittäin energiatehokkaita laadukkaiden ledvalojensa ansiosta. Käytännöllinen kantokahva helpottaa valaisimen liikuttamista, ja luistamaton jalusta pitää valaisimen varmasti paikallaan kaikilla pinnoilla. Kun valon on tultava korkealta, auttaa lisävarusteena saatava teleskooppijalusta saatavana on myös akkukäyttöinen malli. Ledvalonheitin ja laadukas alumiinipainevalettu kotelo Saatavilla 10 W:n, 30 W:n tai 50 W:n teholla Kaikki ulkopuolella olevat ruuvit jaloterästä Hyvä valoteho: 90 lm/w Akkukäyttö tai 5 metrin H07RNFkumijohto ja suojapistoke Vakaa teleskooppijalusta lisävarusteena PL SUN sarja 329

330 290 mm Työvalaisimet / PL SUN sarja 10 W / CLEAR / 5000 K / 155 LEDvalonheitin, laadukas alumiinivalukotelo 10 W:n LEDvaloteho vastaa 63 W:n hehkulamppua, valon väri n K valkoinen Korkea valotehokkuus, jopa 90 erittäin hyvä värintoistoindeksi Ra 80 Varustettu 5 m:n H07RNF kumijohdolla ja suojapistokkeella Kaikki ulkopuolella olevat ruuvit jaloterästä Tukeva teleskooppijalusta saatavana lisävarusteena PL SUN LED 10W 5K, musta PL SUN LED 10 W 5K PL SUN LED 10 W 5K, RE, musta PL SUN LED 10 W 5K RE Snro EL / EL / Valotuotto (lm/w) Valoaukko Välkyntäkerroin n. 90 suora <20 % n. 90 suora <20 % ON/OFF 110V DALI ELC BT KNX Anturi Mittapiirros Valon jakautuminen Työvalaisimet Valaisimet PL SUN sarja 147 mm 165 mm 330 Työvalaisimet PL SUN sarja
