1 Varastojen jakaminen. Verkkoelementit teollisuussovelluksiin. PROTECTING PEOPLE, PROPERTY, AND PROCESSES troax.com

2 Sisällys 03. Varastojen jakaminen 04. Palvelumme 06. Turvallinen materiaalien käsittely 08. Ainutlaatuiset ratkaisut 10. Varastojen seinäjärjestelmät 12. Ovet 14. Jakaminen elementeillä 15. Turvaa palvelintilasi 16. Konesuojaus verkkoelementtijärjestelmillä 20. Turvaa kuormalavahyllysi 23. Lisävarusteet 24. Troax Cage 25. Hyllyritilä 26. 2D /3D-piirustukset 27. Troax maailmalla Troax on konesuojaukseen, varastojen jakamiseen ja omaisuuden suojaukseen käytettävien teräsverkkoelementtien globaali kehittäjä ja valmistaja. Tässä esitteessä esittelemme ratkaisumme Varastojen jakaminen -markkinasegmenttiä varten. Liiketoimintakonseptimme on kehittää innovatiivisia teräsverkkoelementtejä ihmisten, omaisuuden ja prosessien suojaukseen. Kevyet ja vahvat verkkoelementtimme voidaan yhdistää ainutlaatuisiksi ratkaisuiksi ja ne on suunniteltu kestämään vaativimmissa testeissä ja ympäristöissä. Lue lisää järjestelmistämme osoitteessa

3 Varastojen jakaminen. Olemme yli 60 vuoden ajan kehittäneet innovatiivisia teräsverkkoelementtiratkaisuja konesuojaukseen, varastojen jakamiseen ja omaisuuden suojaukseen. Olemme nykyään markkinajohtaja ja tuotteitamme käytetään kaikkialla maailmassa ihmisten, omaisuuden ja prosessien suojaukseen.

4 Palvelumme. Troax on turvallisuusyritys. Teräsverkkoelementtijärjestelmämme tarjoavat markkinoiden turvallisimmat ja joustavimmat ratkaisut. Luomme sinulle täydellisen ratkaisun turvallisuustarpeitasi varten. Järjestelmiämme markkinoidaan kolmessa segmentissä: Konesuojaus, Varastojen jakaminen ja Omaisuuden suojaus. TURVALLISUUS EI OLE SATTUMA Troaxin testikeskus on toimintamme ydin. Täällä tuotteemme altistetaan vaativille testeille korkeiden standardien ylläpitämiseksi. Suoritamme elementeille, kiinnikkeille ja pidikkeille törmäystestejä päivittäin. Tämä vaatii sekä aikaa että ponnisteluja. Mutta se on sen arvoista, koska turvallisuutesi on meille etusijalla. KOHDEKARTOITUS Yksi teknisistä myyjistämme käsittelee henkilökohtaisesti tiedustelusi ja suorittaa tarvittaessa kohteen yksityiskohtaisen kartoituksen. Käytämme Configura-piirustustyökalua ratkaisumme suunnitteluun, minkä ansiosta voit tarkastella ehdotustamme 2D- ja 3D-kuvina ennen tilausta. Taitava asennustiimimme voi hoitaa järjestelmäsi asennuksen ja Troax-yhteyshenkilösi huolehtii projektisi seurannasta. SUUNNITTELU JA DESIGN Järjestelmämme on suunniteltu ja sovitettu yksilöllisiin tarpeisiisi ja kaikki on tarkasti suunniteltu pienintä yksityiskohtaa myöten. Useiden turvallisuustasojen ja erilaisten lukko- ja oviratkaisujen ansiosta järjestelmiämme voidaan käyttää kaikenlaisissa kohteissa.

5 MYÖS ASENNUSPALVELUT SISÄLTYVÄT TARJONTAAMME Tarjoamme apua järjestelmiemme kokoonpanoon ja asennukseen. Jos haluat koota tuotteemme itse, jokainen Troax-toimitus sisältää selkeät asennusja käyttöohjeet, joiden ansiosta järjestelmämme on helppo koota paikan päällä. JOS ET VIELÄ VAKUUTTUNUT Jokainen asennus on ainutlaatuinen ja kehitetty täyttämään asiakkaamme yksilölliset vaatimukset. Verkkoelementtimme ovat erittäin lujia ja kestävät vaativimmissa sovelluksissa. Troax valmistaa korkealaatuisia ja toimivia tuotteita automatisoiduilla ja ympäristöystävällisillä valmistusprosesseilla. Järjestelmämme ovat monipuolisia ja niitä on helppo yhdistellä, mikä tekee niistä hyvän investoinnin. Olemme maailman ensimmäinen teräsverkkoelementtejä valmistava yritys, jonka testimenetelmät ovat TÜV:n sertifioimia. Paikallinen läsnäolo. Suuri kapasiteetti. Nopeat toimitukset. TROAX VARASTOJEN JAKAMINEN 5

6 Turvallinen materiaalien käsittely. Troax tarjoaa kokonaisratkaisun koko logistiikkavirtaasi varten. Varastoseinäjärjestelmämme tehostavat materiaalinkäsittelyä ja parantavat sen turvallisuutta. 1 Troax Cage Häkkejä voidaan käyttää sekä sisällä että ulkona joko kiinteänä tai väliaikaisena ratkaisuna. 2 Käyntiovet Valikoimassamme on e lukitusratkaisuilla varus Materiaalien käsittelyn ja logistiikan turvallisuudella on useita ulottuvuuksia. Maailmanluokan tuotteemme, kuten esimerkiksi teräsverkkoseinämme ja takasuojaverkkojärjestelmämme on kehitetty varmistamaan materiaalienkäsittelysi turvallisuus. Teräsverkosta valmistetut väliseinämme varmistavat erinomaisen läpinäkyvyyden ja ilmanvaihdon. Järjestelmämme päästävät läpi valoa ja sprinklerijärjestelmien vesi saavuttaa seinät ja hyllyt tulipalon yhteydessä. Varastotuotteemme parantavat kaikkia logistiikkaympäristöjä suurista jakelukeskuksista datakeskusten kaltaisiin suojattaviin alueisiin. Troax luo tarpeisiisi sopivan ratkaisun Seinät 7 Katot 8 Varastoyksiköt 9 Suojattu alue Troax Caelum -seinäjärjestelmämme on joustava ja se voidaan helposti sovittaa vaikeapääsyisiin kohteisiin. Verkkoelementtikattomme varmistavat erinomaisen näkyvyyden ja ilmanvaihdon. Ne päästävät läpi sekä valon että sprinklerijärjestelmien sammutusveden. Lujat palkit takaavat vahvan ja tukevan kattorakenteen. Varastoratkaisujamme on saatavana verkkotai peltielementeillä varustettuna. Jos seinät eivät ulotu kattoon saakka, suosittelemme kattoverkkoelementtien käyttöä. Eristettävät alueet tai t tehokkaasti suojata mo Caelum-seinäjärjestelm ovet mahdollistavat asi vaara-alueelle. 6 VARASTOJEN JAKAMINEN TROAX

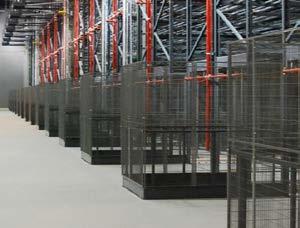

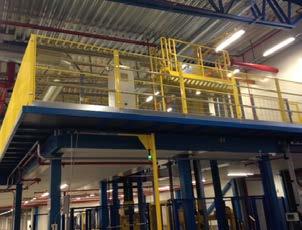

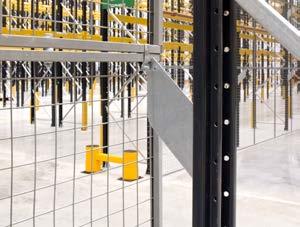

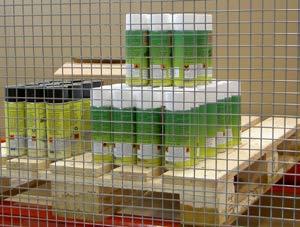

7 ri levyisiä ja erilaisilla tettuja käyntiovia. 3 Liukuovet 4 Välitasot 5 Hyllyritilät Valikoimassamme on eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja liukuovia. Välitasojen verkkoseinät suojaavat ihmisiä ja tavaroita putoavilta esineiltä. Tukevat hyllyritilät on valmistettu teräsverkosta, joka päästää läpi sekä valon että sprinklerien veden uotteet voidaan dulaarisella ällä. Monipuoliset anmukaisen kulun 10 Trukkikäytävät 11 Aerosolivarasto 12 Takasuojaverkkojärjestelmä Automatisoidut varastot edellyttävät turvallisia ja tehokkaita ratkaisuja. Caelum- seinäjärjestelmä mahdollistaa trukkien liikkumisen henkilökunnan tai tavaroiden turvallisuuden vaarantumatta. Järjestelmä on yhteensopiva Panic Bar -evakuointioven kanssa. Kuva: Nedcon Megazijninrichtung B.V Tämä ratkaisu sopii erinomaisesti räjähdysalttiiden tuotteiden varastointiin. Valikoimaamme kuuluu verkkoseiniä mm verkkosilmällä erikoiskohteita ja -vaatimuksia varten. Takasuojaverkkojärjestelmä on helppo asentaa sopivilla kiinnikkeillä useimpiin kuormalavatelineisiin. Verkko estää esineiden putoamisen hyllyiltä. TROAX VARASTOJEN JAKAMINEN 7

8 Yhdistele järjestelmiämme ainutlaatuisiksi ratkaisuiksi. Verkkoelementtijärjestelmämme voidaan yhdistellä useilla eri tavoilla materiaalikäsittely- ja logistiikkatarpeiden mukaan. Tämä on innovatiivinen tapa tarjota edullinen tulevaisuuden ratkaisu Koska jokainen asennus on ainutlaatuinen, olemme kehittäneet valikoiman älykkäitä lisävarusteita varmistaaksemme, että komponenttimme ja järjestelmämme toimivat saumattomasti yhdessä. Lattiaväli voi esimerkiksi olla nollan 100 mm:in välillä VARASTOJEN JAKAMINEN TROAX

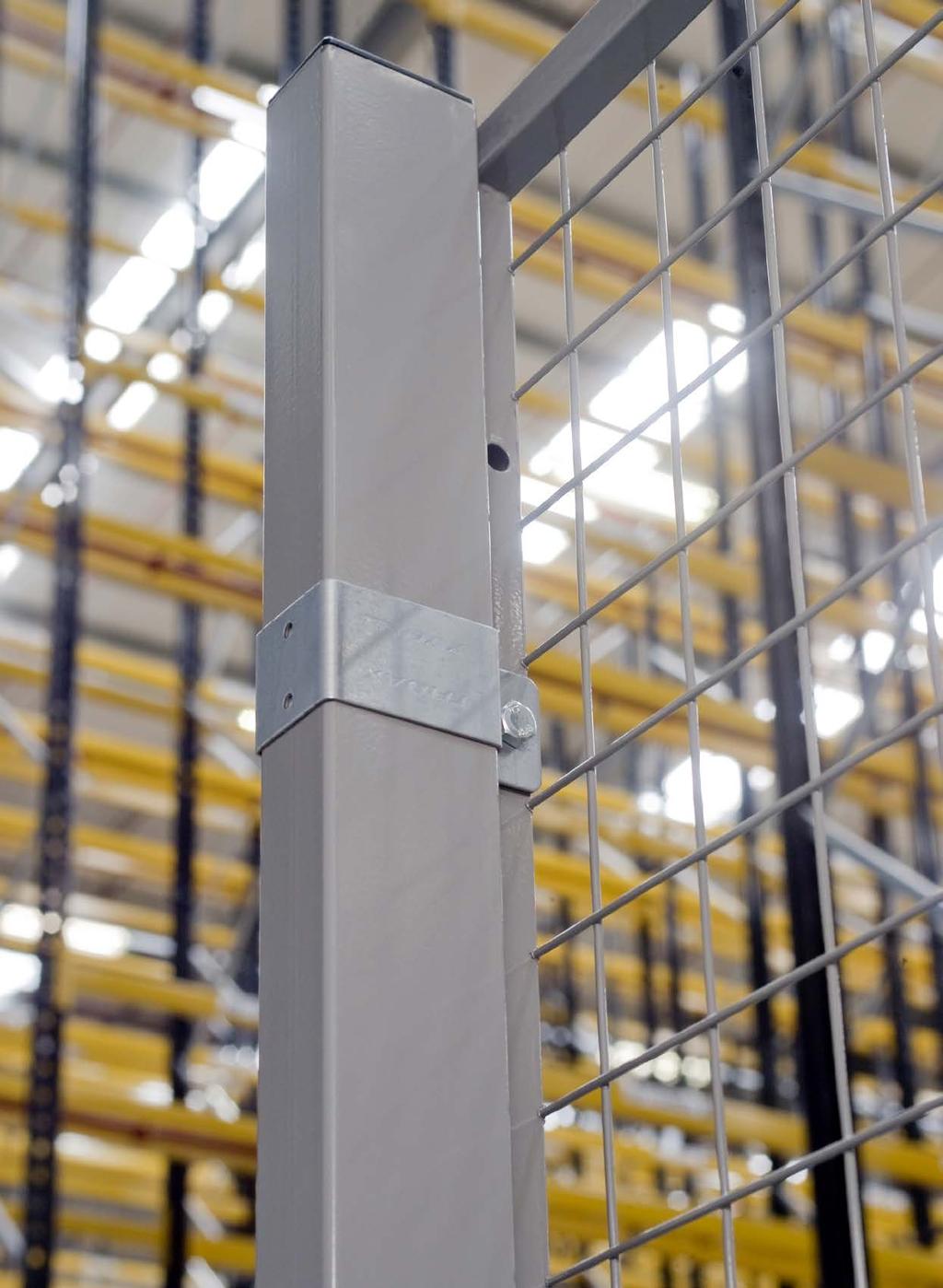

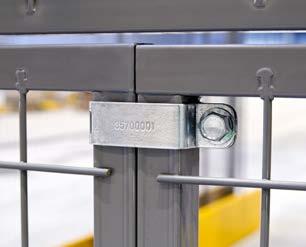

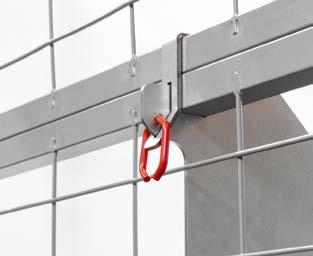

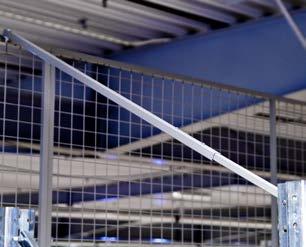

9 1 U-jalka UR/UX 2 H-jalka UR/UX 3 Tolppa Jalkaa käytetään, kun elementti asennetaan nurkkaan tai viimeiseksi elementiksi seinää vasten. Tätä jalkaa käytetään elementtiliitoksissa, joissa ei ole tolppaa. Tolpat ovat vakaita ja muodostavat järjestelmämme selkärangan. 4 Tolppakiinnike Jatkokiinnikkeet 6 Yläkiinnike Käytetään tolppien kiinnittämiseen elementtien taakse. Kiinnikkeet on helppo asentaa ja tuloksena on tasainen ja siisti elementtiseinä. Korkeampiin Caelum-seiniin tarkoitettu kiinnike. Yläkiinnikkeitä on suositeltavaa käyttää yli mm korkeissa seinissä. Käytetään korkean seinän kiinnitykseen kattoon. Teleskooppirakenne sallii rakenteellisen liikkeen. 7 Tolppa Tolppakiinnike Jatkokiinnike Vahvat tolpat korkeita vapaasti seisovia seiniä varten, kun tarvitaan lisälujuutta. Käytetään tolppien kiinnittämiseen elementtien taakse. Kiinnikkeet on helppo asentaa ja tuloksena on tasainen ja siisti elementtiseinä. Älykäs ratkaisu korkeampia Caelum-seiniä varten. Yläkiinnikkeitä on suositeltavaa käyttää yli mm korkeissa seinissä. 10 Yläkiinnike Lyhennysprofiili 12 Kavennusprofiili Käytetään korkean seinän kiinnitykseen kattoon. Teleskooppirakenne sallii rakenteellisen liikkeen Helppokäyttöinen ja joustava ratkaisu verkkoelementtien korkeuden säätöön asennuksen aikana lujuuden kärsimättä. Helppo ja joustava tapa säätää verkkoelementtien leveyttä asennuksen aikana järjestelmän heikentymättä. TROAX VARASTOJEN JAKAMINEN 9

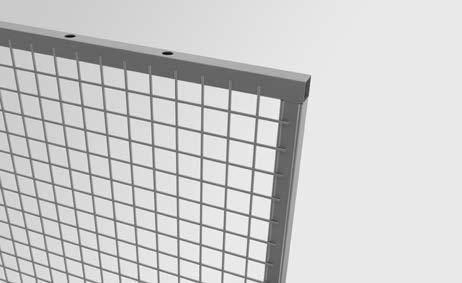

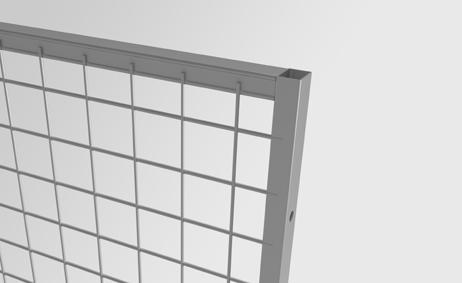

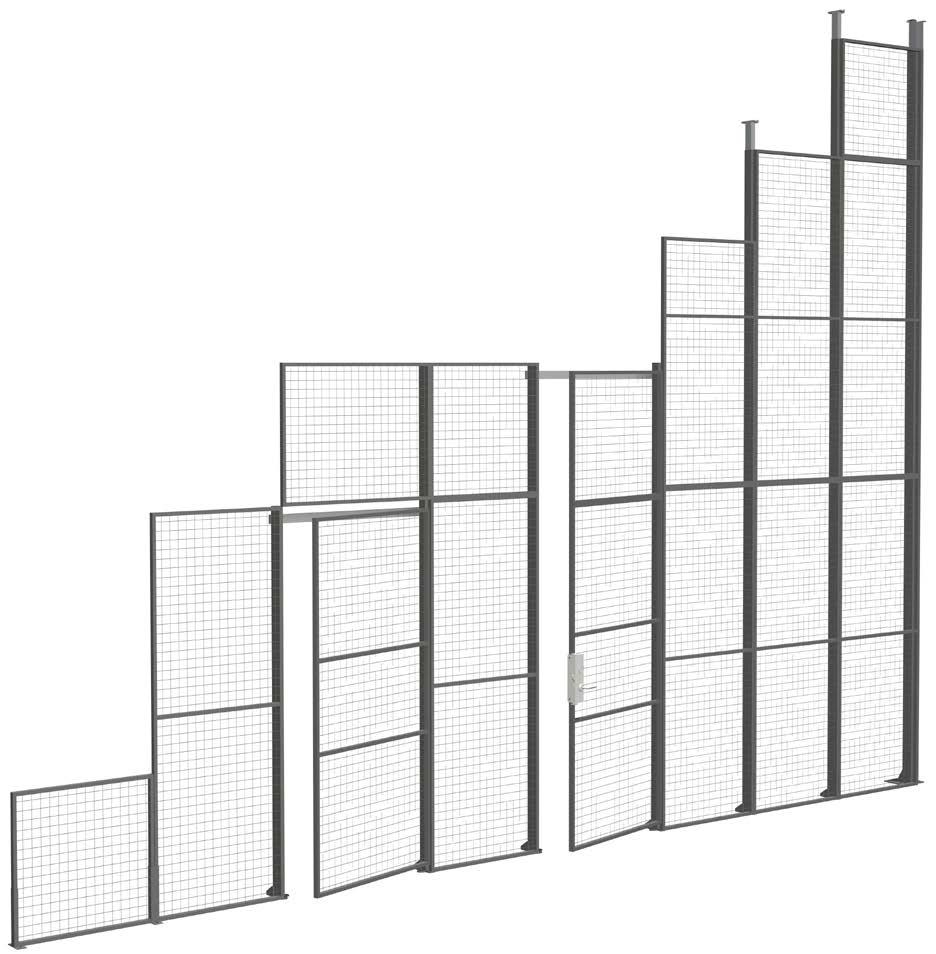

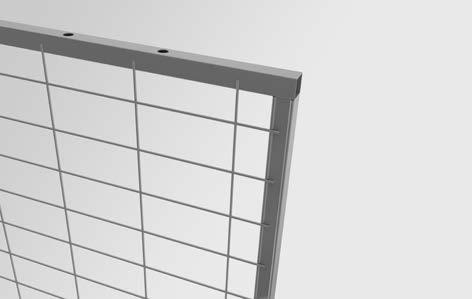

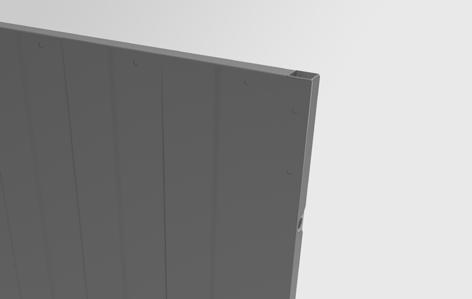

10 Varastojen seinäjärjestelmät. Seinäjärjestelmämme perustuvat verkko- ja peltielementteihin, jotka voidaan sovittaa korkeisiin ja mataliin tiloihin ja jotka tarjoavat laajan valikoiman erilaisia turvallisuustasoja. Vakaat ja kestävät väliseinämme on kehitetty kattamaan kaikki materiaalinkäsittelytarpeesi mm verkkoelementit päästävät läpi luonnonvalon ja ilman ja ovat siten ihanteellinen ratkaisu turvallisen työympäristön luomiseen. Putki UR: mm tai UX: ,25 mm Lanka UR: 2,5 2,5 mm tai UX: 3,0 3,75 mm Korkeudet: 800, 1 100* ja mm Leveydet: 200, 300, 700, 800, 1 000, 1 200, mm mm verkkoelementit on tarkoitettu sovelluksiin, jossa vaaditaan korkeaa turvallisuustasoa, esim. aerosolien, räjähdysvaarallisten aineiden tai arvotavaroiden säilytykseen. Elementit päästävät läpi luonnonvalon ja ilman. Putki UR: mm Tanko UR: 2,5 2,5 mm Korkeudet: 800, 1 100* ja mm Leveydet: 700, 1 200, mm * Korkeus mm vain UR leveydet 700, ja mm. * Korkeus mm vain leveydet 700, ja mm mm verkkoelementti ovat kevyempi vaihtoehto mm elementeille, silti täydellinen ratkaisu turvallisen työympäristön luomiseen. Putki UR: mm Tanko UR: 2,5 2,5 mm Korkeudet: 1 100* ja mm Leveydet: 200, 300, 700, 800, 1 000, 1 200, mm * Korkeus mm vain leveydet 700, ja mm. Peltielementit Modulaariset UR SP -peltielementit soveltuvat katseelta suojattujen varastoalueiden luomiseen. Ne on valmistettu profiiliteräspellistä ja niitä on saatavana useina eri vakioleveyksinä. Putki UR: mm Pelti: 0,7 mm Korkeudet: mm Leveydet: 200, 300, 700, 800, ja mm 10 VARASTOJEN JAKAMINEN TROAX Kaikki elementit toimitetaan vakiona harmaaksi (RAL 7037) jauhemaalattuna.

11

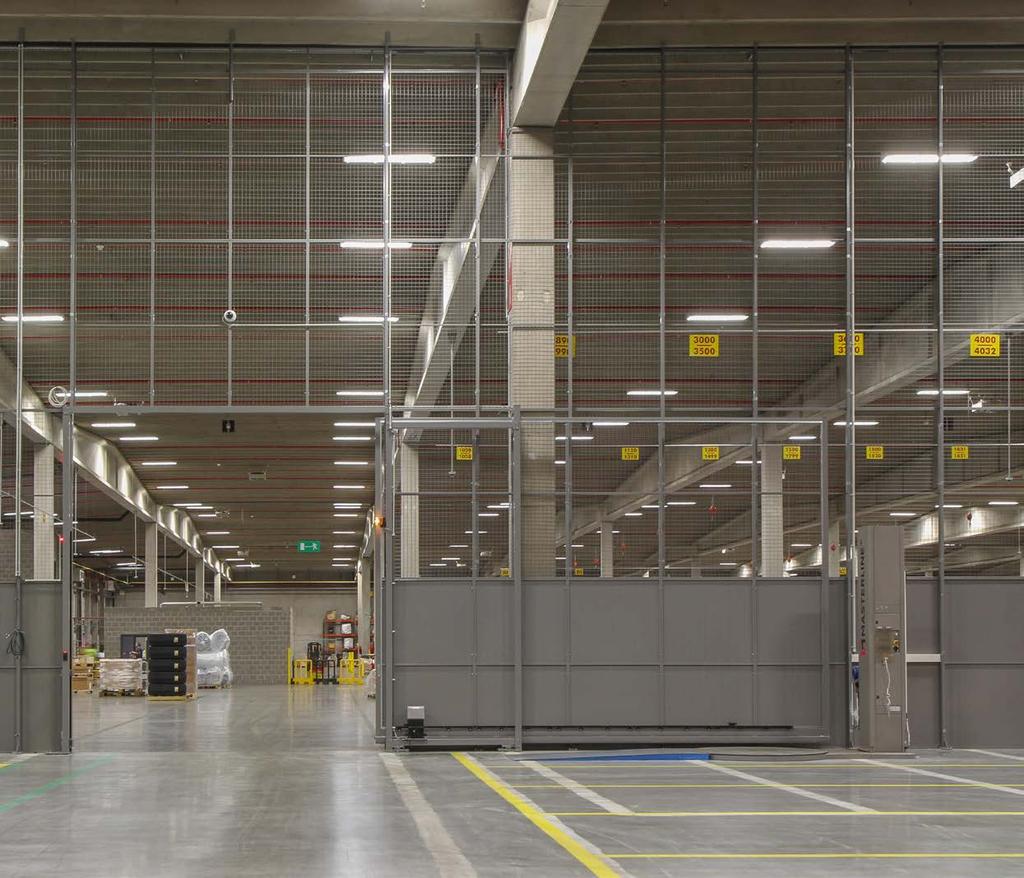

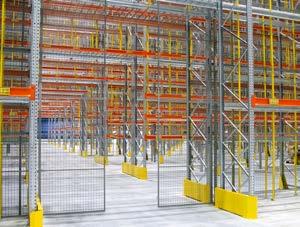

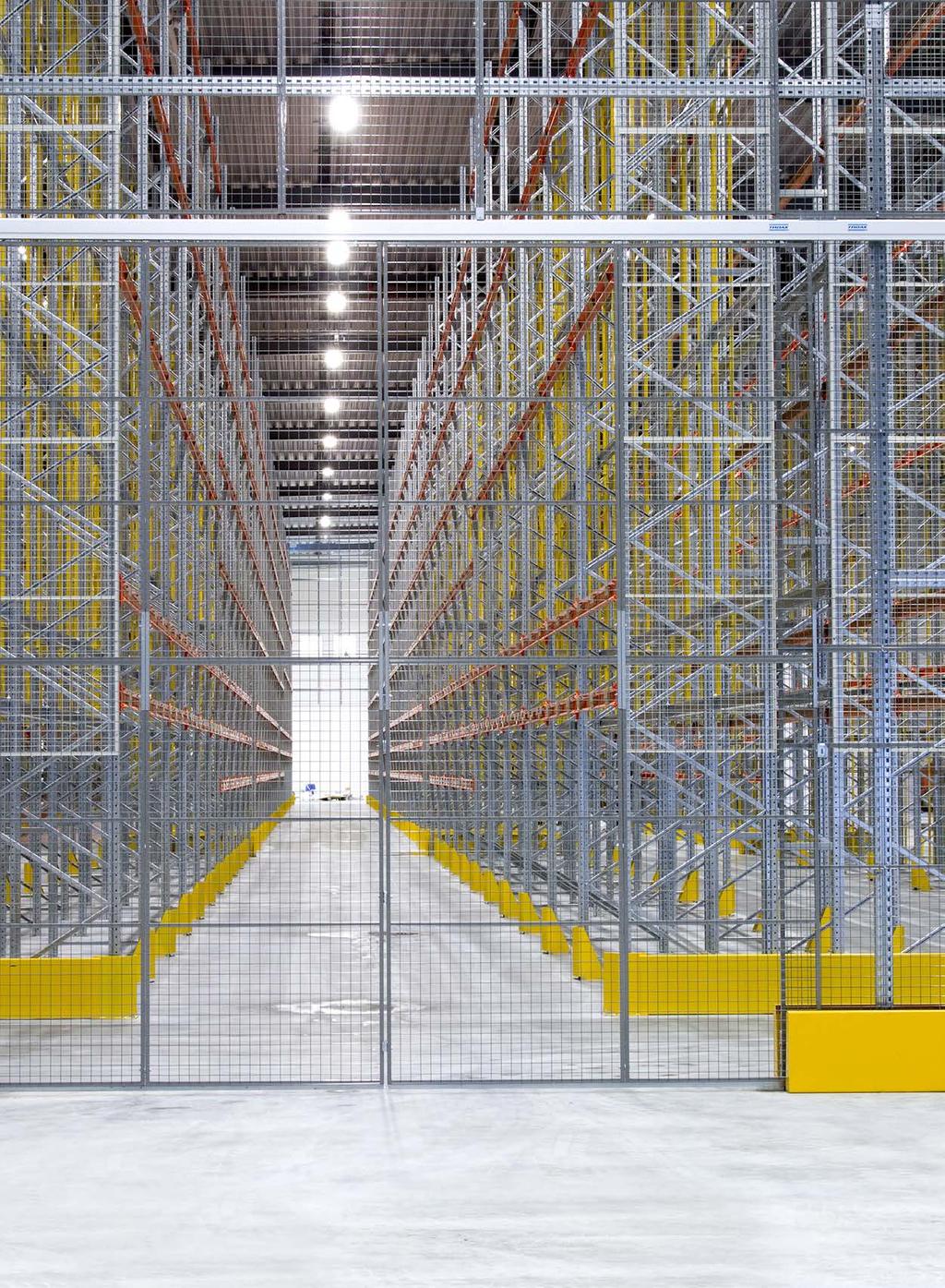

12 Kuvassa Caelum-järjestelmästä koottu turvallinen varastoratkaisu. Ratkaisu edellytti 11 metriä korkean seinän, joka kiinnitettiin olemassa oleviin päätytelineisiin. Kulkua varten asennettiin yksi yhdellä kiskolla liikkuva pariliukuovi.

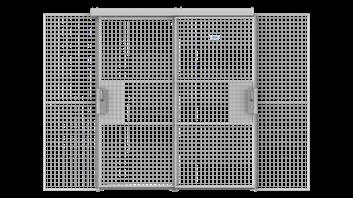

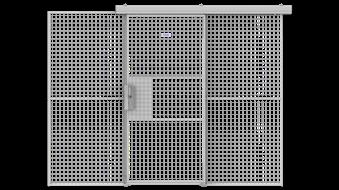

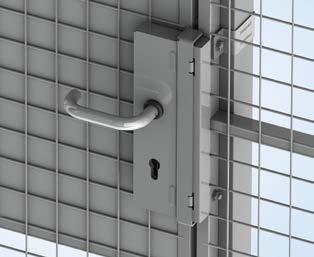

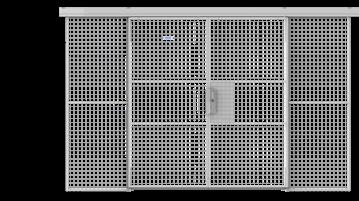

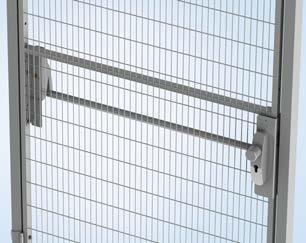

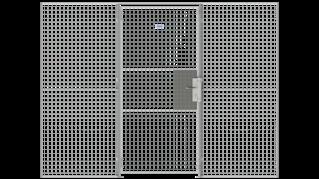

13 Käyntiovi Valikoimassamme on eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja käyntiovia. Valittavana riippulukko, Abloy-lukkoputki, Euro-sylinteri, Assa-sähkölukko tai hätäpoistumistanko. Parikäyntiovet Valikoimassamme on myös eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja parikäyntiovia. Liukuovi (yksikiskoinen) Valikoimassamme on eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja liukuovia. Vakiomitat Ovilehti Leveys Ovilehti Korkeus Ovi Leveys 980 mm, mm mm mm, mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki, Euro-sylinteri, Assa-sähkölukko tai hätäpoistumistanko. Vakiomitat Ovilehti Leveys Ovilehti Korkeus Ovi Leveys 980 mm, mm mm mm, mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki ja Euro-sylinteri. Vakiomitat Ovilehti Leveys Ovilehti Korkeus Ovi Leveys 980 mm, mm mm 900 mm, mm, mm, mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki, Euro-sylinteri tai sähkölukko. Pariliukuovet (yksikiskoiset) Valikoimassamme on myös eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja pariliukuovia. Pariliukuovet (tuplakisko) Liukuovia on saatavana myös tuplakiskolla varustettuna. Ne ovat täydellinen ratkaisu suojatun tilan jakamiseen. Niitä on saatavana eri levyisiä ja erilaisilla lukitusratkaisuilla varustettuja. Lineaariliukuovet Lineaariliukuovet sopivat kohteisiin, jossa tarvitaan vapaata kulkukorkeutta. Rakenteen ansiosta yläkiskoa ei tarvita. Ratkaisu sopii siksi esim. trukkikäytäviin. Vakiomitat Ovilehti Leveys Ovilehti Korkeus Ovi Leveys 980 mm, mm mm mm, mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki ja Euro-sylinteri. Vakiomitat Ovilehti Leveys Ovilehti Korkeus Ovi Leveys 980 mm, mm mm mm, mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki ja Euro-sylinteri. Vakiomitat Ovilehti Korkeus Oviaukon leveys Rakenneleveys mm tai mm tai mm Lukitusvaihtoehdot: Riippulukko, Abloylukkoputki ja Euro-sylinteri. TROAX VARASTOJEN JAKAMINEN 13

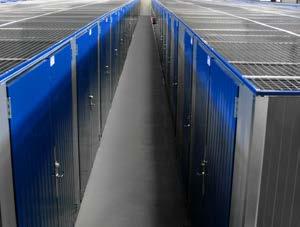

14 Jakaminen elementeillä. Eristettävät alueet tai tavarat voidaan tehokkaasti suojata modulaarisella Caelum-seinäjärjestelmällä. Verkko- tai peltielementit ovat erinomainen ja kustannustehokas vaihtoehto kiinteille seinärakenteille ja ne täydentävät hyvin väliseiniä. Seinäjärjestelmämme voidaan rakentaa koko huoneen korkuisiksi tai ne voidaan yhdistää verkkokattoon, joka tarjoaa erinomaisen yleiskuvan, päästää läpi sekä valon että sammutusveden ja estää luvattoman pääsyn. Elementit on helppo asentaa älykkäillä kiinnikkeillä ja niitä voidaan käyttää useimmissa materiaalinkäsittelyja logistiik kaympäristöissä. Vahvat Z-palkkimme takaavat vahvan ja tukevan kattorakenteen. 14 VARASTOJEN JAKAMINEN TROAX

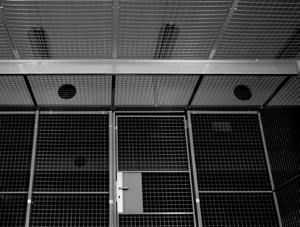

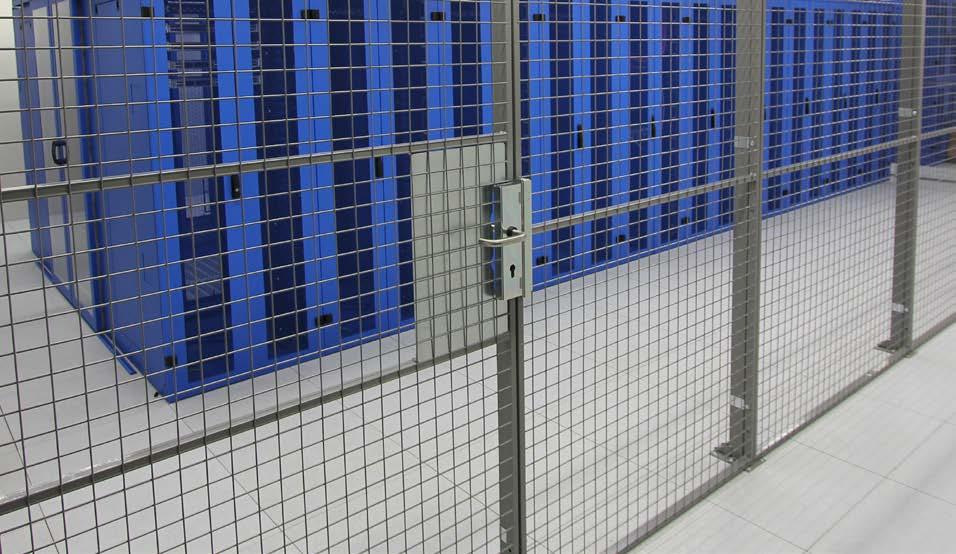

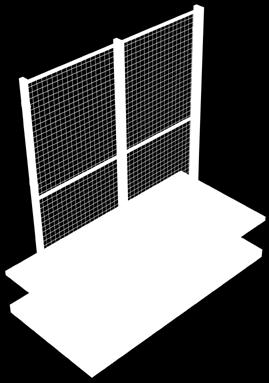

15 Turvaa palvelinhuoneesi. Modulaariset elementtijärjestelmämme verkkokaton kanssa tai ilman voidaan rakentaa juuri halutun korkuiseksi. Verkkoelementit varmistavat hyvän ilmakierron ja ne voidaan rakentaa olemassa olevien asennusten ja esteiden ympärille. Tarjontamme sisältää täydelliset asennukset verkko- tai peltielementit. Jälkimmäisiä käytetään alueen suojaamiseen katseilta. On olemassa useita tapoja rakentaa asianmukainen lattiarakenne tietokone- ja palvelintiloihin ja suojata alaslasketun katon yläpuolinen tila. VERKKO- ELEMENTTI TIETOKONE LATTIA Kustannustehokas ja joustava ratkaisu. Voidaan sovittaa kaikkiin huonekorkeuksiin. Voidaan käyttää yhdessä verkkokaton kanssa. Päästää ilman, valon ja sammutusveden läpi. SUOJAVERKKO LATTIAN TUKIJALAT RAKENNUKSEN LATTIA TROAX VARASTOJEN JAKAMINEN 15

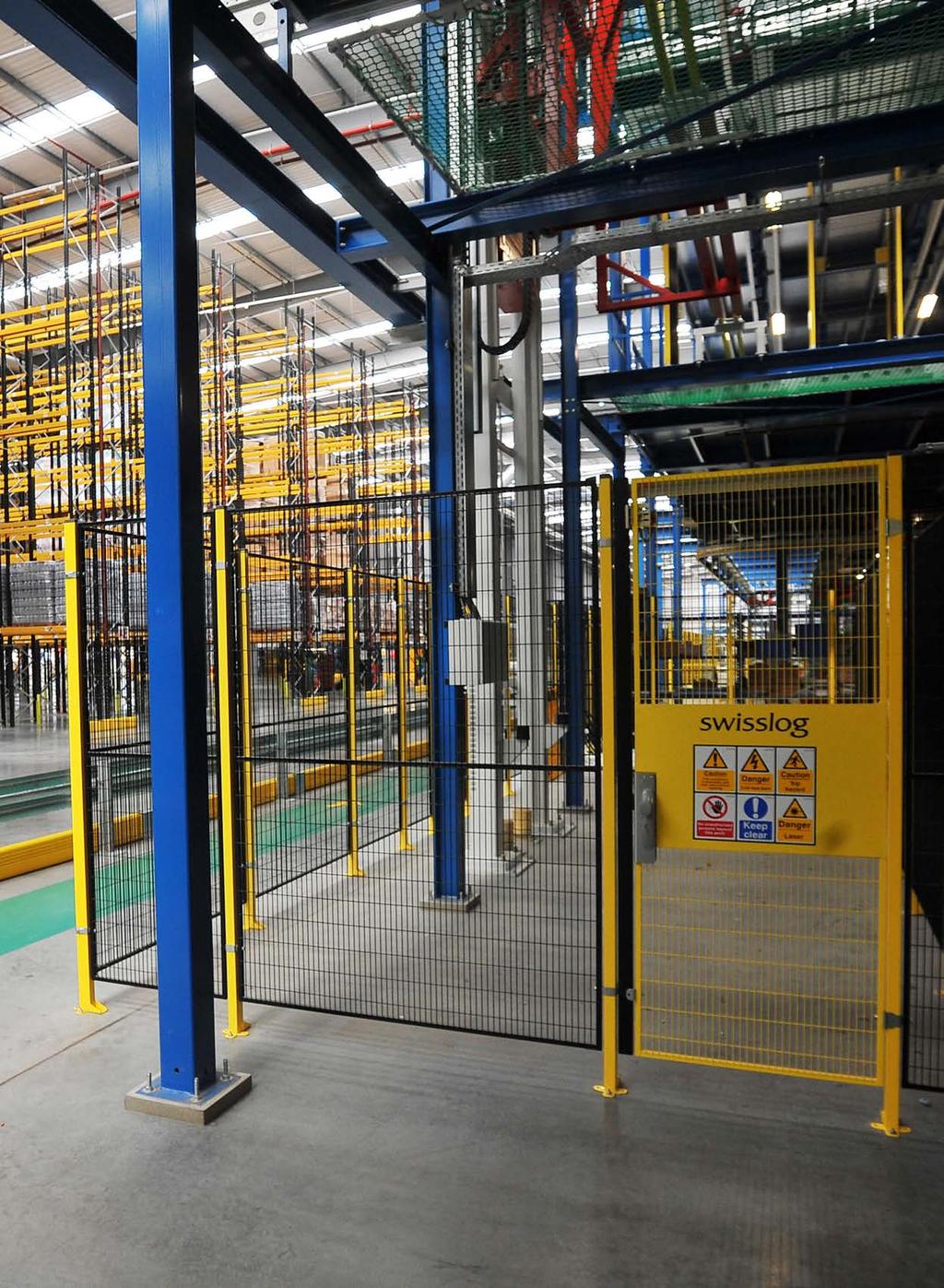

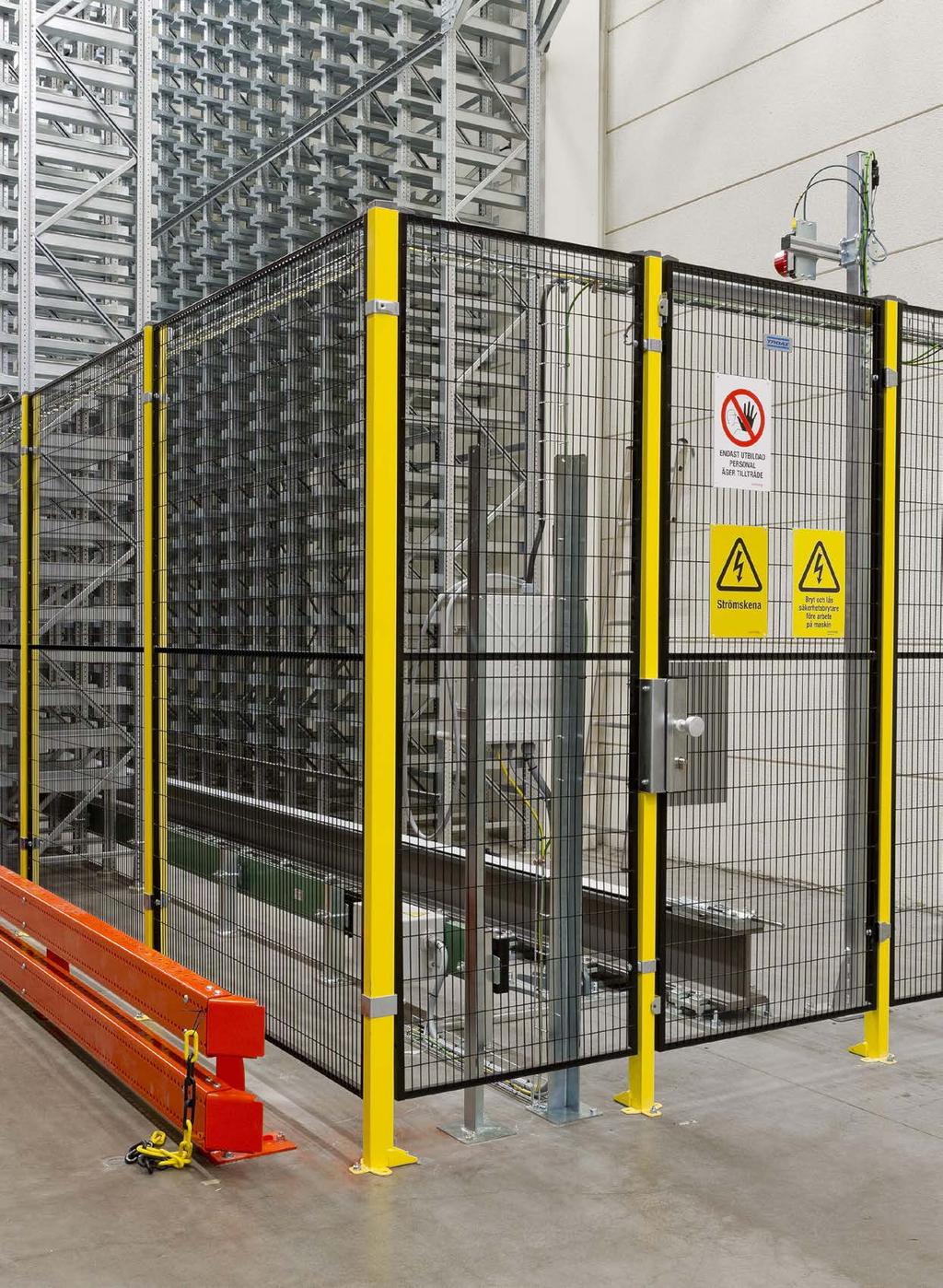

16 Konesuojaus verkkoelementtijärjestelmillä. Automatisoiduille varastoille asetetaan yhä tiukempia turvallisuusvaatimuksia. Ne edellyttävät vahvaa konesuojausta valtuutetun henkilökunnan kontrolloidulla sisäänpääsyllä. Troaxilla on joustavia modulaarisia suojaseinäratkaisuja varastojen jakamiseen ja konesuojaukseen. Järjestelmät perustuvat tolppiin ja erilaisiin tolppakiinnikkeisiin sekä vahvoihin teräsverkko-, pelti- tai polykarbonaattielementteihin. Tolpat sopivat useisiin kiinnitysjärjestelmiin, joten voit luoda optimaalisen yhdistelmän konesuojaukseen. Troaxin konesuojausjärjestelmissä on konedirektiivin vaatimukset täyttävät kiinnikkeet, jotka pysyvät paikoillaan vaikka suojaus puretaan. Tolpat mm vakiotolppia on saatavana kolmea korkeutta: mm, mm ja mm. Hitsattu jalkaosa varmistaa tukevan ja kestävän rakenteen. Valikoimassa on myös suurempi mm tolppa, joka sopii vaativimpiin ympäristöihin, joissa myös törmäysriski on suurempi. Polykarbonaattielementit Läpinäkyvät ST PC -polykarbonaattielementit varmistavat hyvän yleiskuvan. Peltielementit URSP-peltielementeillä voi luoda täysin katseilta suojatun tilan. Teräsverkkoelementit Konesuojauselementit ovat klassisen näköisiä ja niiden silmäkoko on Elementtikehyksestä on kaksi versiota: ST mm ja vahvempi ST mm Tekniset tiedot Seinäjärjestelmien vakiokorkeudet ovat mm ja mm, ja niissä on vakiona 150 mm lattiaväli siivouksen helpottamiseksi. Elementtejä on saatavana useina leveyksinä 200 mm:stä mm:iin. Sekä elementit että tolpat voidaan muokata asiakkaan mittojen mukaan. Kaikkien järjestelmien kiinnikkeitä, elementtejä ja tolppia on varastossa nopeaa toimitusta varten. 16 VARASTOJEN JAKAMINEN TROAX

17

18

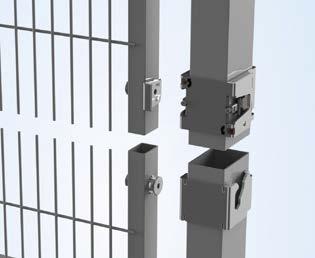

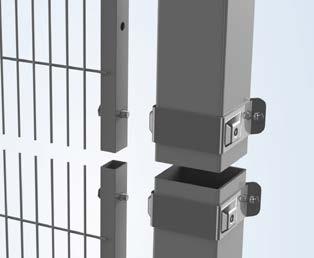

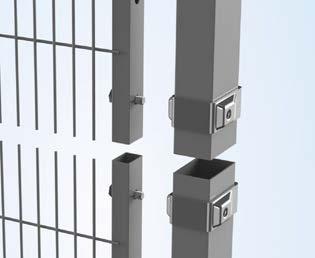

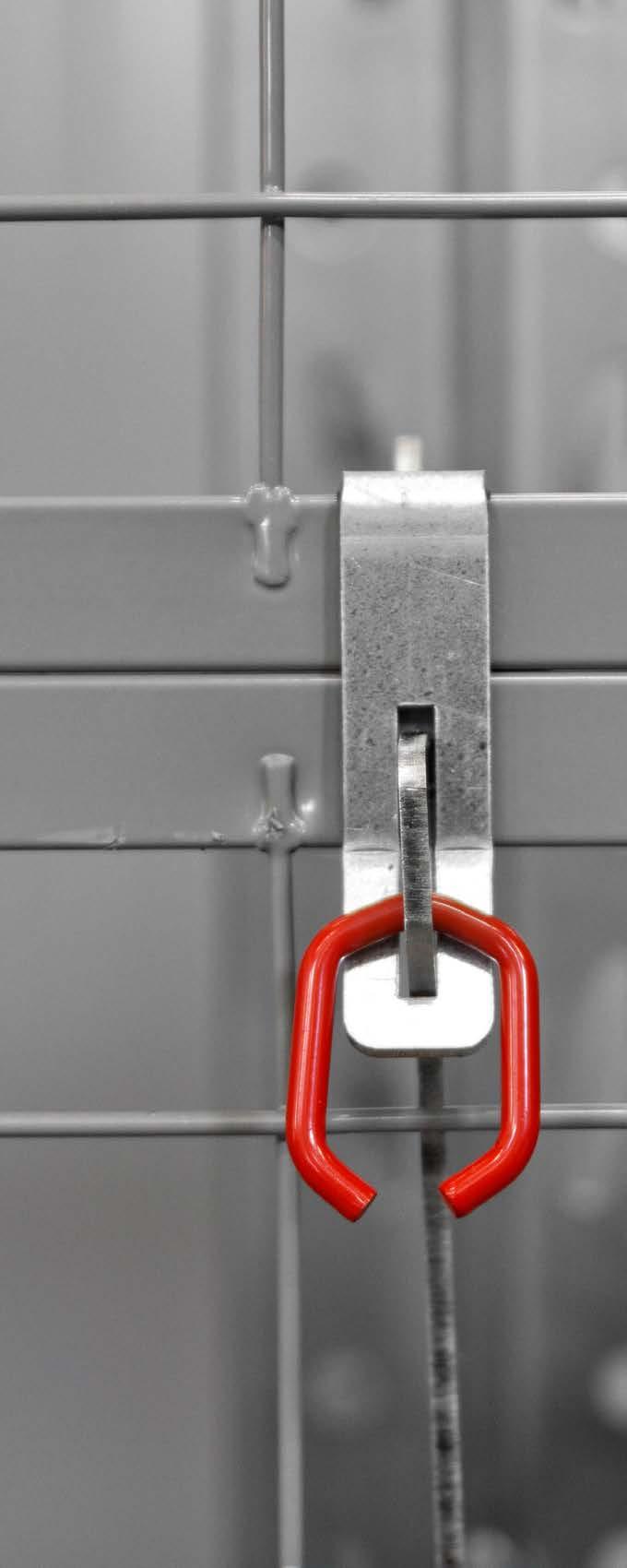

19 Laaja kiinnikevalikoimamme yhdistettynä sovellukseesi sopiviin tolppiin ja elementteihin tarjoavat maksimaalisen suojan ihmisille ja koneille. Smart Fix Smart Fix on toimivaksi todistettu suojausjärjestelmämme, jolla on monia ainutlaatuisia ominaisuuksia. Kiinnikkeet kiristetään tolppiin ja niitä voidaan helposti siirtää ylös ja alas seinien sovittamiseksi epätasaisiin lattioihin ja kuljetintunneleihin. Rapid Fix Rapid Fix on nerokas konesuojausjärjestelmä, joka tarjoaa nopean ja helpon pääsyn vaara-alueelle. Alakiinnikkeessä on ura, johon elementti lukittuu ja yläkiinnikkeessä on innovatiivinen lukitusmekanismi, joka napsauttaa elementin oikeaan asentoon. Järjestelmä puretaan solun sisäpuolelta ja elementti irrotetaan erikoistyökalun avulla. Kaikki kiinnikkeet kiinnitetään elementteihin ja tolpat jäävät kiinni purettuun suojaan nykyisten standardien ja koneturvallisuusmääräysten mukaisesti. Strong Fix tolppiin ja vahvoihin kiinnikkeisiin perustuva Strong Fix -järjestelmä on paras ratkaisu vaativimpiin ympäristöihin, joissa törmäysriski on suurempi. Paksummat tolpat antavat vahvemman vaikutelman ja yhdessä ST30-verkkoelementtien järjestelmä on testattu kestämään jopa joulen törmäys. Sylinterilukko Valikoimassamme on useita erilaisia sylinterilukkoja. Saat lisätietoja ottamalla yhteyttä paikalliseen myyntiedustajaasi. Nuppi Kun sinun on avattava ovi sisäpuolelta ilman avainta. Käytetään pääasiassa automatisoiduissa varastoissa. Hätäpoistumistanko Valitse Panic Bar -ovemme, jos suojauksessa on oltava evakuointimahdollisuus. Ovi on saatavana sylinterilukkovarustuksella varustettuna käyntiovena. Lisätietoja saat myyjältämme. Tarjoaa maksimaalisen suojan ihmisille ja koneille. Eurooppalaisen konedirektiivin vaatimusten mukainen. Valvottu kulku valtuutetulle henkilökunnalle. TROAX VARASTOJEN JAKAMINEN 19

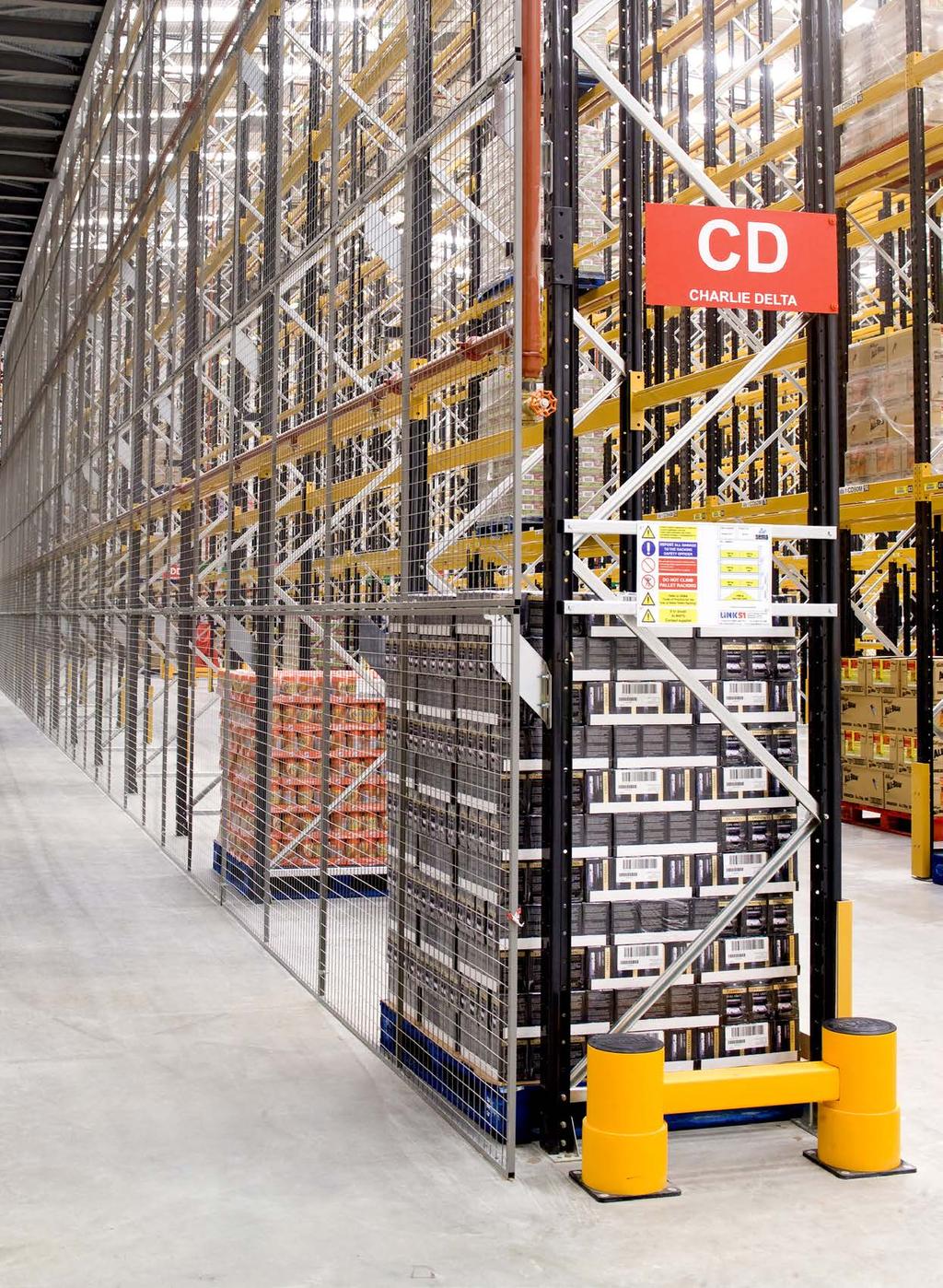

20 Turvaa kuormalavahyllysi. Takasuojaverkkojärjestelmämme estää tuotteiden putoamisen kuormalavoilta varastoissa. Järjestelmä on kehitetty tuotteiden turvalliseen käsittelyyn ja varastointiin logistiikkaympäristöissä. Troax-takasuojaverkkojärjestelmämme on markkinoiden vahvin järjestelmä. Se on kestävä suoja putoavien tai tahattomasti pudotettujen tuotteiden aiheuttamia tapaturmia vastaan ja estää ylikuormauksen korkeavarastoissa. Vahva ja kestävä järjestelmä koostuu täysin hitsatuista verkoista ja teräsrungoista. Elementeistä on saatavana kolme mallia eri turvallisuustasoille yksilöllisten tarpeittesi mukaisesti. Takasuojaverkko on helppo asentaa tukevilla kiinnikkeillä, jotka sopivat useimpiin kuormalavahyllyihin. Teräsverkkoelementit ovat takasuojaverkkomme perusta. Niitä on saatavana kolmella eri silmäkoolla erilaisia tuotekokoja varten. Troaxtakasuojaverkkojärjestelmä voidaan yhdistää eri kokoisiin kuormalavahyllyihin. Valittavana on mm leveitä elementtejä, joiden korkeus on tai mm. Harmaa vakioväri on neutraali ja helpottaa verkon läpi näkemistä, mutta elementtejä on tilauksesta saatavana muun värisenä tai kuumasinkittynä. Elementti (K L) mm: Ultima-kiinnike Saatavana 50 50, ja mm silmäkoko. Tekniset tiedot Runko: Lanka: Pinta: ,0 mm 2,5 2,5 mm Jauhemaalattu, harmaa RAL 7037 Saatavana kuumasinkittynä. Ultima 150 mm Ultima 210 mm Musca-kiinnike Musca 50 mm, sinkitty Musca 100 mm, sinkitty Musca 150 mm, sinkitty Musca 200 mm, sinkitty Musca 250 mm, sinkitty Musca 300 mm, sinkitty Suoraan kuormalavahyllyyn 0 mm Musca Ultima Suoraan kuormalavahyllyyn 20 VARASTOJEN JAKAMINEN TROAX

21

22 x y HEILURI-ISKUTESTIMENETELMÄ. Teemme tuotejärjestelmillemme monia erilaisia heiluri-iskutestejä. Takasuojaverkkojärjestelmämme on alan ensimmäinen TÜV Rheinlandin sertifioima takasuojaverkkojärjestelmä. Olemme tästä ylpeitä, koska me loimme sen. Dokumentoimme heiluri- iskutestillä joulen iskun vaikutuksen takasuojaverkkojärjestelmäämme. Testissä 160 kilon heiluri osuu keskelle verkkoelementtiä. Törmäystestin joulen iskuvoima saavutetaan 20,1 km/h nopeudella liikkuvalla 160 kilon massalla. TÜV Rheinland -standardi 2 PfG 2529/04.15 Tulos oli hyvä; takasuojaverkkojärjestelmä kiinnikkeineen kesti iskun. Heiluri ei läpäissyt verkkoa eikä osia irronnut. Elementit, kiinnikkeet ja kiinnitysosat pysyivät kiinni elementissä. Olemme iloisia siitä, että testimenetelmämme on sertifioitu. Tämä tarkoittaa, että takasuojaverkkojärjestelmämme on korkealaatuinen ja ennen kaikkea, että olet turvassa. Lue lisää takasuojaverkkojärjestelmästämme, Musca-kiinnikkeestä ja Ultima-kiinnikkeestä osoitteessa 22 VARASTOJEN JAKAMINEN TROAX

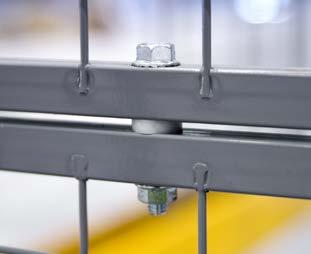

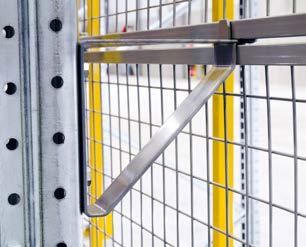

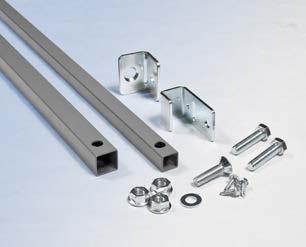

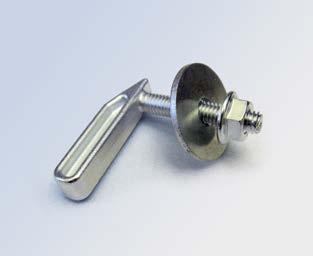

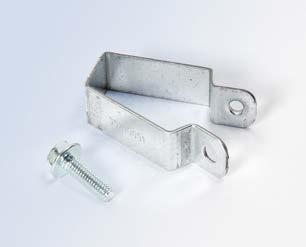

23 Lisävarusteet. Troax-takasuojaverkkojärjestelmämme on helppo sovittaa varastojärjestelmääsi. Takasuojaverkko kiinnitetään kiinnikkeillä, jotka sopivat useimpiin kuormalavahyllyihin. Lisävarusteet ja kiinnikkeet täydentävät järjestelmän. Lisävarusteisiin sisältyy myös leikkausosia, joiden avulla on mahdollista muokata elementtejä paikoissa, joihin vakiokokoiset elementit eivät täysin sovi. Musca-kiinnike turvalukituksella Ultima-kiinnike Musca-pantasarja Ylikorkea-asennussarja Ultima-väliholkki Musca-panta Ylikorkea-asennus Pikakiinnytyspultti Estää tavaroiden putoamisen tai pudottamisen hyllyiltä. Helppo asentaa ja sopii useimpiin kuormalavahyllyihin. Saatavana halutussa värissä. TROAX VARASTOJEN JAKAMINEN 23

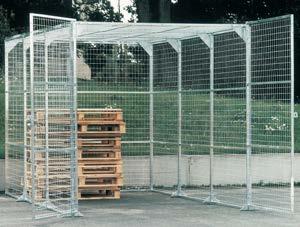

24 Troax Cage. Troax Cage on itsenäinen varastohäkki, joka soveltuu vaarallisten aineiden säilytykseen ja suojaksi murtoja ja ilkivaltaa vastaan. Häkistä on saatavana kuusi vakiokokoa ja se on suunniteltu käytettäväksi UX 450 verkkoelementtien kanssa. Elementtejä on helppo muuttaa paikan päällä tarpeiden muuttuessa. Kuumasinkityksen ansiosta häkki soveltuu ulkokäyttöön, mutta sen voi tilata myös jauhemaalattuna sisäkäyttöön. Troax Cage on varustettu parikäyntiovilla, jotka avautuvat 270 astetta, helpottaen trukkien tai pumppukärryjen käyttöä. Häkki voidaan toimittaa myös käyntiovella riippulukkokorvakkeilla. Häkki on nopea ja helppo asentaa ja se tarjoaa suoran näkyvyyden varastoitaviin tuotteisiin. Abloy Euro-sylinterilukko Riippulukko Troax Cage Leveys 2200 mm Syvyys mm Korkeus 2200 mm 24 VARASTOJEN JAKAMINEN TROAX

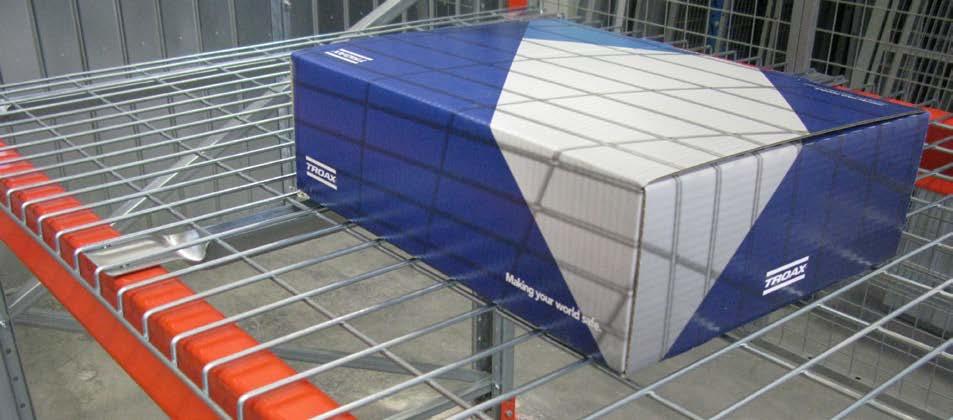

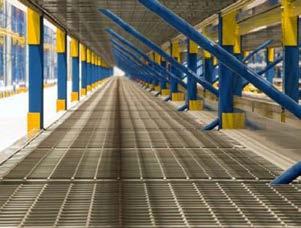

25 Monipuoliset hyllyritilät. Troax-hyllyritilät voidaan helposti sovittaa erilaisiin varastoratkaisuihin, sisältäen ne joissa on integroitu takarajoitin ja/tai jakaja. Troaxin vakiohyllyritilöitä on saatavana useita vakiosyvyyksiä ja -leveyksiä yleisimpiin kuormalavahyllyihin. Troax valmistaa myös mittojen mukaan valmistettuja hyllyritilöitä, jotka ovat kustannustehokas ratkaisu poikkeuksellisiin tarpeisiin. Verkon silmäkoko voidaan sovittaa eri tuotteiden mukaiseksi ja myös ylitystä voidaan säätää niin, että kuormalavojen etiketit eivät peity. Varmistaa työympäristösi hyvän turvallisuuden Hyllyritilä on etupäässä tarkoitettu takasuojaverkko- tai putoamissuojajärjestelmiin. Tässä järjestelmässä voi tapahtua pysyviä muodonmuutoksia ennen kuin määritetty UDL saavutetaan. Jos pysyviä muodonmuutoksia ei hyväksytä, hyllyritilää voidaan käyttää alemmalla kantavuudella. Hyllyritilän varmuuskerroin on vähintään 1.3. Räätälöity kun tarvitset enemmän kuin yhden hyllyritilän Troax-hyllyjärjestelmien suurin etu on se, että hyllyritilät voidaan sovittaa vaatimuksiisi. Voit esimerkiksi hankkia hyllyritilän integroidulla takarajoittimella ja/tai jakajalla. Lisäksi verkon silmäkoko voidaan sovittaa tuotteittesi mukaiseksi ja myös ylitystä voidaan säätää sen varmistamiseksi, että kuormalavojen etiketit eivät peity. Räätälöidyillä ratkaisuillamme saat kustannustehokkaan ja tarpeisiisi mukautetun ratkaisun. Ota yhteyttä ja kerro tarpeistasi! Kustannustehokas ratkaisu. Voidaan käyttää takasuojaverkkojärjestelmissämme. Päästää sammutusveden läpi. Tarjoaa hyvän näkyvyyden. TROAX VARASTOJEN JAKAMINEN 25

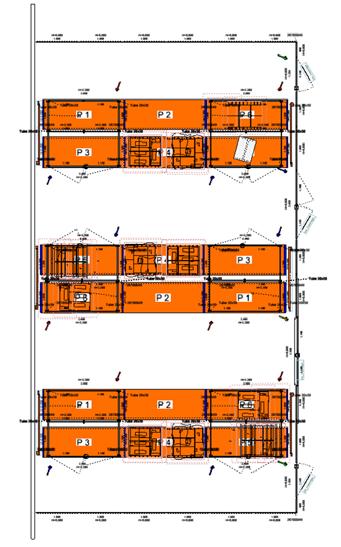

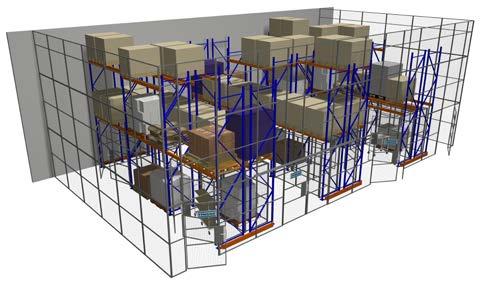

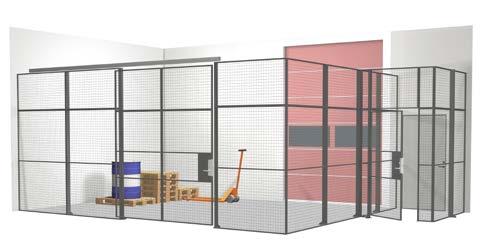

26 Näe Troax- ratkaisusi ennen tilaamista. Voi olla vaikea kuvitella miltä varastoratkaisu näyttää ennen kuin se on toimitettu ja koottu. Me Troaxilla käytämme monipuolista Configurapiirustustyökalua ratkaisumme suunnitteluun, minkä ansiosta voit tarkastella ehdotustamme 2D- ja 3D-kuvina ennen tilausta. Lue lisää Troaxista osoitteessa Täältä löydät myös tuotteen tekniset tiedot, 3D-kuvatiedostot ja paljon muuta ladattavaa sisältöä.

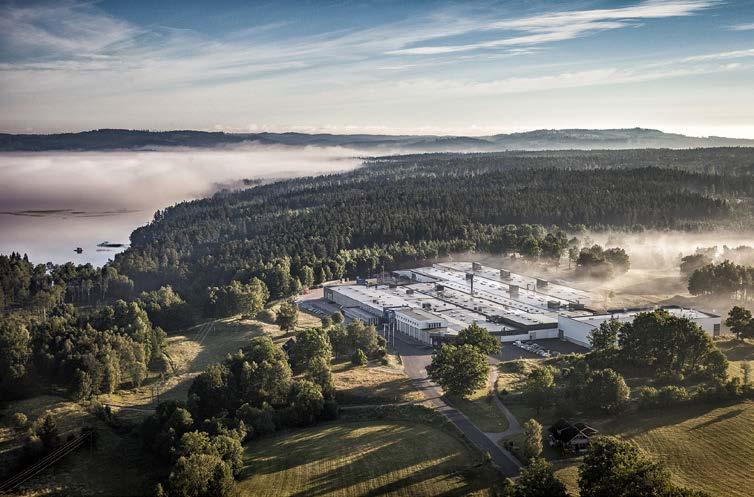

27 Paikallinen & globaali läsnäolo. Troax on edustettuna yli 30 maassa ja sillä on 24 omaa myyntiyhtiötä. Pyrimme vahvistamaan asemaamme maailmalaajuisesti ja laajentamaan liiketoimintaamme kaikilla mantereilla. Me täytämme tarpeesi paikallisten myyntitoimistojemme avulla, joiden tukena ovat päivittäiset toimitukset maailman suurimmasta verkkoelementtivarastosta Hillerstorpista, Ruotsista. VAHVAT MARKKINASEGMENTIT Järjestelmiämme markkinoidaan kolmessa segmentissä: Konesuojaus, Varastojen jakaminen ja Omaisuuden suojaus. 1. KONESUOJAUS Tämän päivän moderni teollisuus edistyksellisine prosesseineen asettaa merkittäviä vaatimuksia turvallisuudelle. Tarvitaan erityisesti valvottu pääsy valtuutetulle henkilökunnalle. Verkkoelementtimme perustuvat huolella suunniteltuun moduulijärjestelmään, joka mahdollistaa myös erityissovitukset. 2. VARASTOJEN JAKAMINEN Troax täyttää kaikki varastointija turvallisuusvaatimukset. Toimitamme kaikille teollisuuden aloille perinteisistä valmistajista, jotka edellyttävät suuria virtoja ja tavaramääriä tehtaiden läpi, korkeavarastoihin ja myyntivarastoihin. Täytämme kaikki vaatimuksesi ja tarjoamme kokonaisratkaisuja. 3. OMAISUUDEN SUOJAUS Riippumatta siitä, onko kyseessä uudisrakennus vai vanhan rakennuksen saneeraus, tuotteemme ovat helppoja käyttää. Yksilölliset vaatimuksesi ja luovuutemme saavat aikaan jatkuvan tuotekehityksen ja siitä tunnuslauseemme: Turvallisen varastoinnin on oltava yksinkertaista.

28 FI Teemme maailmastasi turvallisemman. Maailmassa on vaaroja ihmisille, omaisuudelle ja prosesseille. Mutta ei huolta. Pyrimme aina tekemään siitä turvallisen. Olemme tukenasi - työpaikallasi, ystäviesi ja perheesi työpaikoille, kotonasi ja ystäviesi kotona. Et aina näe meitä etkä ajattele meitä, mutta me olemme aina läsnä suojaamassa ja tekemässä maailmastasi turvallisemman. Lue lisää osoitteessa Troax Nordic AB, Juurakkokuja 4, FI Vantaa, Finland info@troax.fi
