Radiopuhelin Malli MT 975 SUOMI. Tuotteen ominaisuudet

Transkriptio

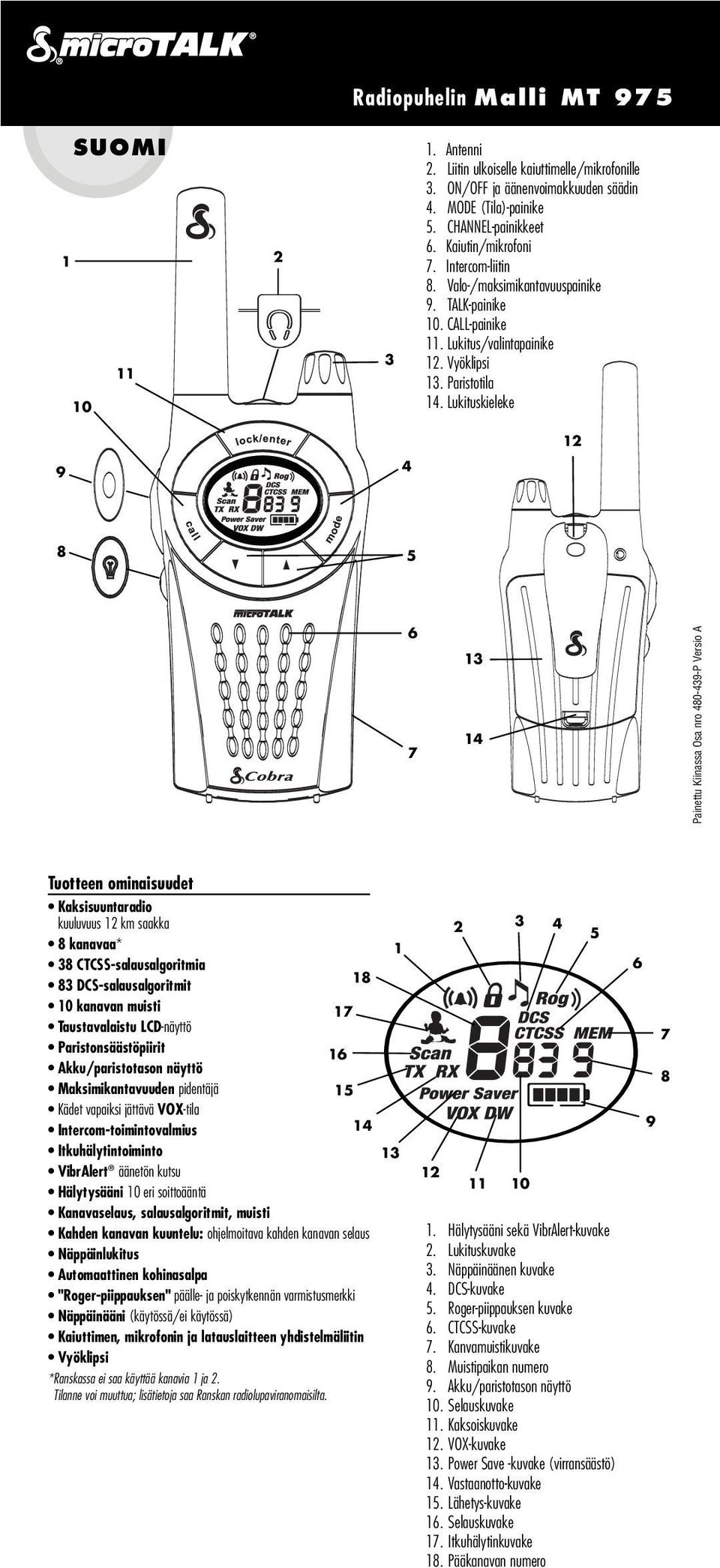

1 Radiopuhelin Malli MT 975 SUOMI Antenni 2. Liitin ulkoiselle kaiuttimelle/mikrofonille 3. ON/OFF ja äänenvoimakkuuden säädin 4. MODE (Tila)-painike 5. CHANNEL-painikkeet 6. Kaiutin/mikrofoni 7. Intercom-liitin 8. Valo-/maksimikantavuuspainike 9. TALK-painike 10. CALL-painike 11. Lukitus/valintapainike 12. Vyöklipsi 13. Paristotila 14. Lukituskieleke Painettu Kiinassa Osa nro P Versio A Tuotteen ominaisuudet Kaksisuuntaradio kuuluvuus 12 km saakka 8 kanavaa* 38 CTCSS-salausalgoritmia DCS-salausalgoritmit 10 kanavan muisti 17 Taustavalaistu LCD-näyttö Paristonsäästöpiirit 16 Akku/paristotason näyttö Maksimikantavuuden pidentäjä 15 Kädet vapaiksi jättävä VOX-tila Intercom-toimintovalmius 14 Itkuhälytintoiminto VibrAlert äänetön kutsu Hälytysääni 10 eri soittoääntä Kanavaselaus, salausalgoritmit, muisti Kahden kanavan kuuntelu: ohjelmoitava kahden kanavan selaus Näppäinlukitus Automaattinen kohinasalpa "Roger-piippauksen" päälle- ja poiskytkennän varmistusmerkki Näppäinääni (käytössä/ei käytössä) Kaiuttimen, mikrofonin ja latauslaitteen yhdistelmäliitin Vyöklipsi *Ranskassa ei saa käyttää kanavia 1 ja 2. Tilanne voi muuttua; lisätietoja saa Ranskan radiolupaviranomaisilta Hälytysääni sekä VibrAlert-kuvake 2. Lukituskuvake 3. Näppäinäänen kuvake 4. DCS-kuvake 5. Roger-piippauksen kuvake 6. CTCSS-kuvake 7. Kanvamuistikuvake 8. Muistipaikan numero 9. Akku/paristotason näyttö 10. Selauskuvake 11. Kaksoiskuvake 12. VOX-kuvake 13. Power Save -kuvake (virransäästö) 14. Vastaanotto-kuvake 15. Lähetys-kuvake 16. Selauskuvake 17. Itkuhälytinkuvake 18. Pääkanavan numero

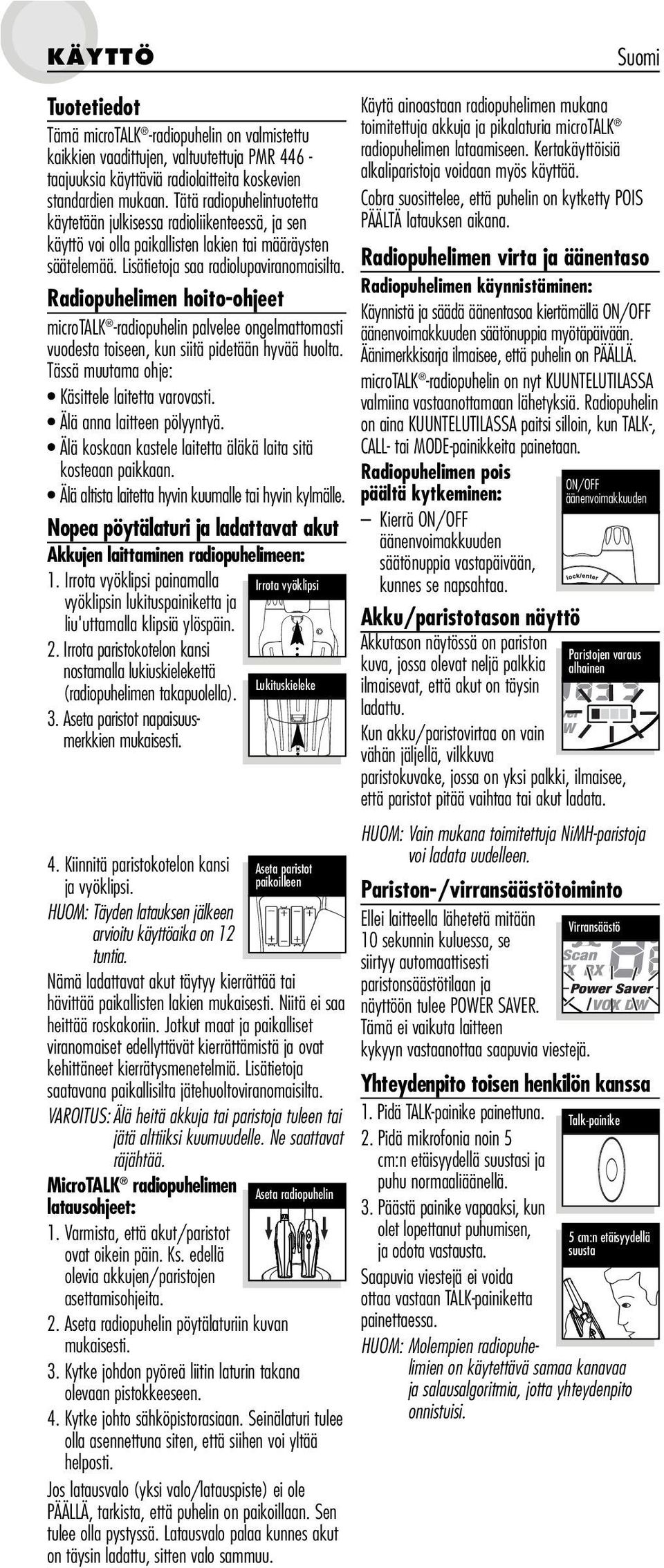

2 Tuotetiedot Tämä microtalk -radiopuhelin on valmistettu kaikkien vaadittujen, valtuutettuja PMR taajuuksia käyttäviä radiolaitteita koskevien standardien mukaan. Tätä radiopuhelintuotetta käytetään julkisessa radioliikenteessä, ja sen käyttö voi olla paikallisten lakien tai määräysten säätelemää. Lisätietoja saa radiolupaviranomaisilta. Radiopuhelimen hoito-ohjeet microtalk -radiopuhelin palvelee ongelmattomasti vuodesta toiseen, kun siitä pidetään hyvää huolta. Tässä muutama ohje: Käsittele laitetta varovasti. Älä anna laitteen pölyyntyä. Älä koskaan kastele laitetta äläkä laita sitä kosteaan paikkaan. Älä altista laitetta hyvin kuumalle tai hyvin kylmälle. Nopea pöytälaturi ja ladattavat akut Akkujen laittaminen radiopuhelimeen: 1. Irrota vyöklipsi painamalla Irrota vyöklipsi vyöklipsin lukituspainiketta ja liu'uttamalla klipsiä ylöspäin. 2. Irrota paristokotelon kansi nostamalla lukiuskielekettä Lukituskieleke (radiopuhelimen takapuolella). 3. Aseta paristot napaisuusmerkkien mukaisesti. 4. Kiinnitä paristokotelon kansi ja vyöklipsi. HUOM: Täyden latauksen jälkeen arvioitu käyttöaika on 12 tuntia. Nämä ladattavat akut täytyy kierrättää tai Aseta paristot paikoilleen hävittää paikallisten lakien mukaisesti. Niitä ei saa heittää roskakoriin. Jotkut maat ja paikalliset viranomaiset edellyttävät kierrättämistä ja ovat kehittäneet kierrätysmenetelmiä. Lisätietoja saatavana paikallisilta jätehuoltoviranomaisilta. VAROITUS: Älä heitä akkuja tai paristoja tuleen tai jätä alttiiksi kuumuudelle. Ne saattavat räjähtää. MicroTALK radiopuhelimen Aseta radiopuhelin latausohjeet: 1. Varmista, että akut/paristot ovat oikein päin. Ks. edellä olevia akkujen/paristojen asettamisohjeita. 2. Aseta radiopuhelin pöytälaturiin kuvan mukaisesti. 3. Kytke johdon pyöreä liitin laturin takana olevaan pistokkeeseen. 4. Kytke johto sähköpistorasiaan. Seinälaturi tulee olla asennettuna siten, että siihen voi yltää helposti. Jos latausvalo (yksi valo/latauspiste) ei ole PÄÄLLÄ, tarkista, että puhelin on paikoillaan. Sen tulee olla pystyssä. Latausvalo palaa kunnes akut on täysin ladattu, sitten valo sammuu. Käytä ainoastaan radiopuhelimen mukana toimitettuja akkuja ja pikalaturia microtalk radiopuhelimen lataamiseen. Kertakäyttöisiä alkaliparistoja voidaan myös käyttää. Cobra suosittelee, että puhelin on kytketty POIS PÄÄLTÄ latauksen aikana. Radiopuhelimen virta ja äänentaso Radiopuhelimen käynnistäminen: Käynnistä ja säädä äänentasoa kiertämällä ON/OFF äänenvoimakkuuden säätönuppia myötäpäivään. Äänimerkkisarja ilmaisee, että puhelin on PÄÄLLÄ. microtalk -radiopuhelin on nyt KUUNTELUTILASSA valmiina vastaanottamaan lähetyksiä. Radiopuhelin on aina KUUNTELUTILASSA paitsi silloin, kun TALK-, CALL- tai MODE-painikkeita painetaan. Radiopuhelimen pois päältä kytkeminen: Kierrä ON/OFF äänenvoimakkuuden säätönuppia vastapäivään, kunnes se napsahtaa. Akku/paristotason näyttö Akkutason näytössä on pariston kuva, jossa olevat neljä palkkia ilmaisevat, että akut on täysin ladattu. Kun akku/paristovirtaa on vain vähän jäljellä, vilkkuva ON/OFF äänenvoimakkuuden Paristojen varaus alhainen paristokuvake, jossa on yksi palkki, ilmaisee, että paristot pitää vaihtaa tai akut ladata. HUOM: Vain mukana toimitettuja NiMH-paristoja voi ladata uudelleen. Pariston-/virransäästötoiminto Ellei laitteella lähetetä mitään Virransäästö 10 sekunnin kuluessa, se siirtyy automaattisesti paristonsäästötilaan ja näyttöön tulee POWER SAVER. Tämä ei vaikuta laitteen kykyyn vastaanottaa saapuvia viestejä. Yhteydenpito toisen henkilön kanssa 1. Pidä TALK-painike painettuna. Talk-painike 2. Pidä mikrofonia noin 5 cm:n etäisyydellä suustasi ja puhu normaaliäänellä. 3. Päästä painike vapaaksi, kun olet lopettanut puhumisen, 5 cm:n etäisyydellä ja odota vastausta. suusta Saapuvia viestejä ei voida ottaa vastaan TALK-painiketta painettaessa. HUOM: Molempien radiopuhelimien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi.

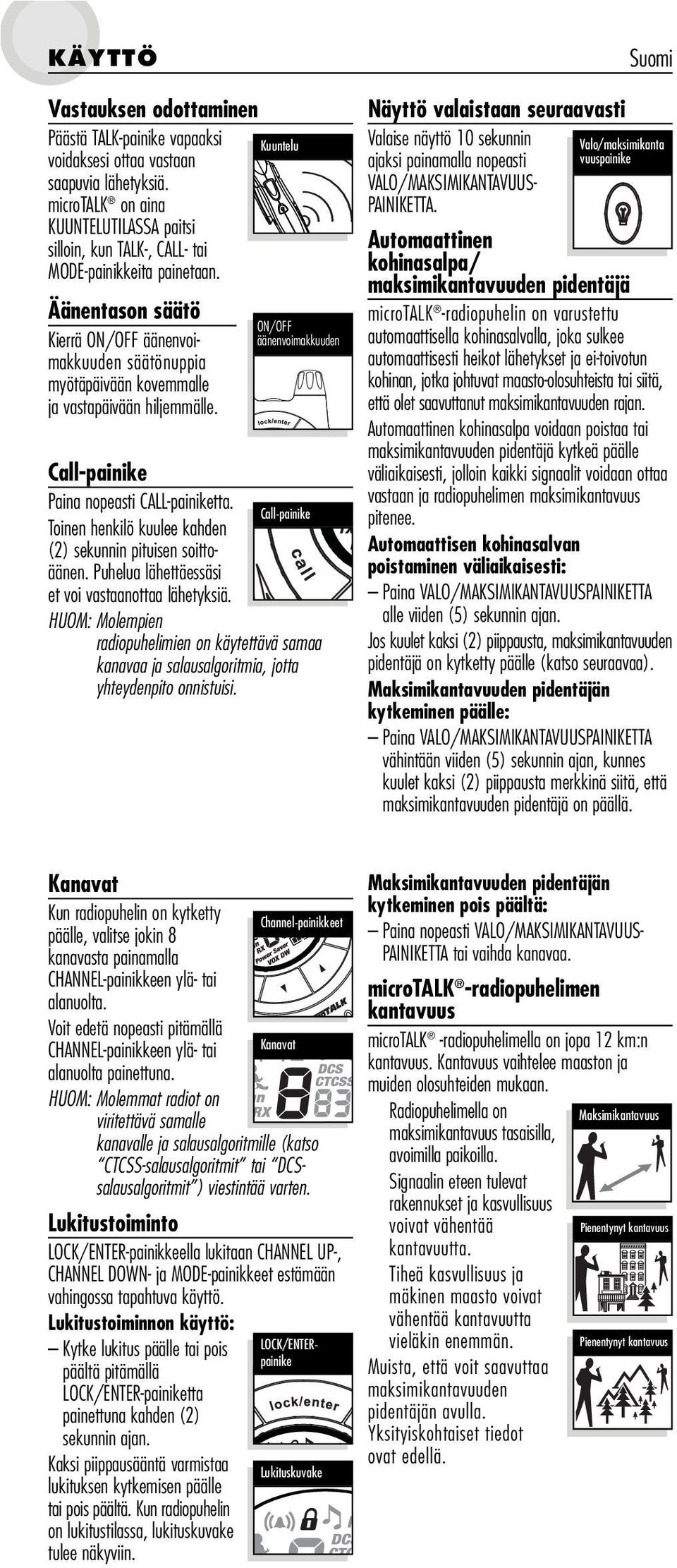

3 Vastauksen odottaminen Päästä TALK-painike vapaaksi voidaksesi ottaa vastaan saapuvia lähetyksiä. microtalk on aina KUUNTELUTILASSA paitsi silloin, kun TALK-, CALL- tai MODE-painikkeita painetaan. Äänentason säätö Kierrä ON/OFF äänenvoimakkuuden säätönuppia myötäpäivään kovemmalle ja vastapäivään hiljemmälle. Kuuntelu ON/OFF äänenvoimakkuuden Call-painike Paina nopeasti CALL-painiketta. Call-painike Toinen henkilö kuulee kahden (2) sekunnin pituisen soittoäänen. Puhelua lähettäessäsi et voi vastaanottaa lähetyksiä. HUOM: Molempien radiopuhelimien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi. Näyttö valaistaan seuraavasti Valaise näyttö 10 sekunnin ajaksi painamalla nopeasti VALO/MAKSIMIKANTAVUUS- PAINIKETTA. Valo/maksimikanta vuuspainike Automaattinen kohinasalpa/ maksimikantavuuden pidentäjä microtalk -radiopuhelin on varustettu automaattisella kohinasalvalla, joka sulkee automaattisesti heikot lähetykset ja ei-toivotun kohinan, jotka johtuvat maasto-olosuhteista tai siitä, että olet saavuttanut maksimikantavuuden rajan. Automaattinen kohinasalpa voidaan poistaa tai maksimikantavuuden pidentäjä kytkeä päälle väliaikaisesti, jolloin kaikki signaalit voidaan ottaa vastaan ja radiopuhelimen maksimikantavuus pitenee. Automaattisen kohinasalvan poistaminen väliaikaisesti: Paina VALO/MAKSIMIKANTAVUUSPAINIKETTA alle viiden (5) sekunnin ajan. Jos kuulet kaksi (2) piippausta, maksimikantavuuden pidentäjä on kytketty päälle (katso seuraavaa). Maksimikantavuuden pidentäjän kytkeminen päälle: Paina VALO/MAKSIMIKANTAVUUSPAINIKETTA vähintään viiden (5) sekunnin ajan, kunnes kuulet kaksi (2) piippausta merkkinä siitä, että maksimikantavuuden pidentäjä on päällä. Kanavat Kun radiopuhelin on kytketty päälle, valitse jokin 8 kanavasta painamalla CHANNEL-painikkeen ylä- tai alanuolta. Voit edetä nopeasti pitämällä Kanavat CHANNEL-painikkeen ylä- tai alanuolta painettuna. HUOM: Molemmat radiot on viritettävä samalle kanavalle ja salausalgoritmille (katso CTCSS-salausalgoritmit tai DCSsalausalgoritmit ) viestintää varten. Lukitustoiminto LOCK/ENTER-painikkeella lukitaan CHANNEL UP-, CHANNEL DOWN- ja MODE-painikkeet estämään vahingossa tapahtuva käyttö. Lukitustoiminnon käyttö: Kytke lukitus päälle tai pois päältä pitämällä LOCK/ENTER-painiketta painettuna kahden (2) sekunnin ajan. Kaksi piippausääntä varmistaa lukituksen kytkemisen päälle tai pois päältä. Kun radiopuhelin on lukitustilassa, lukituskuvake tulee näkyviin. Channel-painikkeet LOCK/ENTERpainike Lukituskuvake Maksimikantavuuden pidentäjän kytkeminen pois päältä: Paina nopeasti VALO/MAKSIMIKANTAVUUS- PAINIKETTA tai vaihda kanavaa. microtalk -radiopuhelimen kantavuus microtalk -radiopuhelimella on jopa 12 km:n kantavuus. Kantavuus vaihtelee maaston ja muiden olosuhteiden mukaan. Radiopuhelimella on Maksimikantavuus maksimikantavuus tasaisilla, avoimilla paikoilla. Signaalin eteen tulevat rakennukset ja kasvullisuus voivat vähentää kantavuutta. Tiheä kasvullisuus ja mäkinen maasto voivat vähentää kantavuutta vieläkin enemmän. Muista, että voit saavuttaa maksimikantavuuden pidentäjän avulla. Yksityiskohtaiset tiedot ovat edellä. Pienentynyt kantavuus Pienentynyt kantavuus

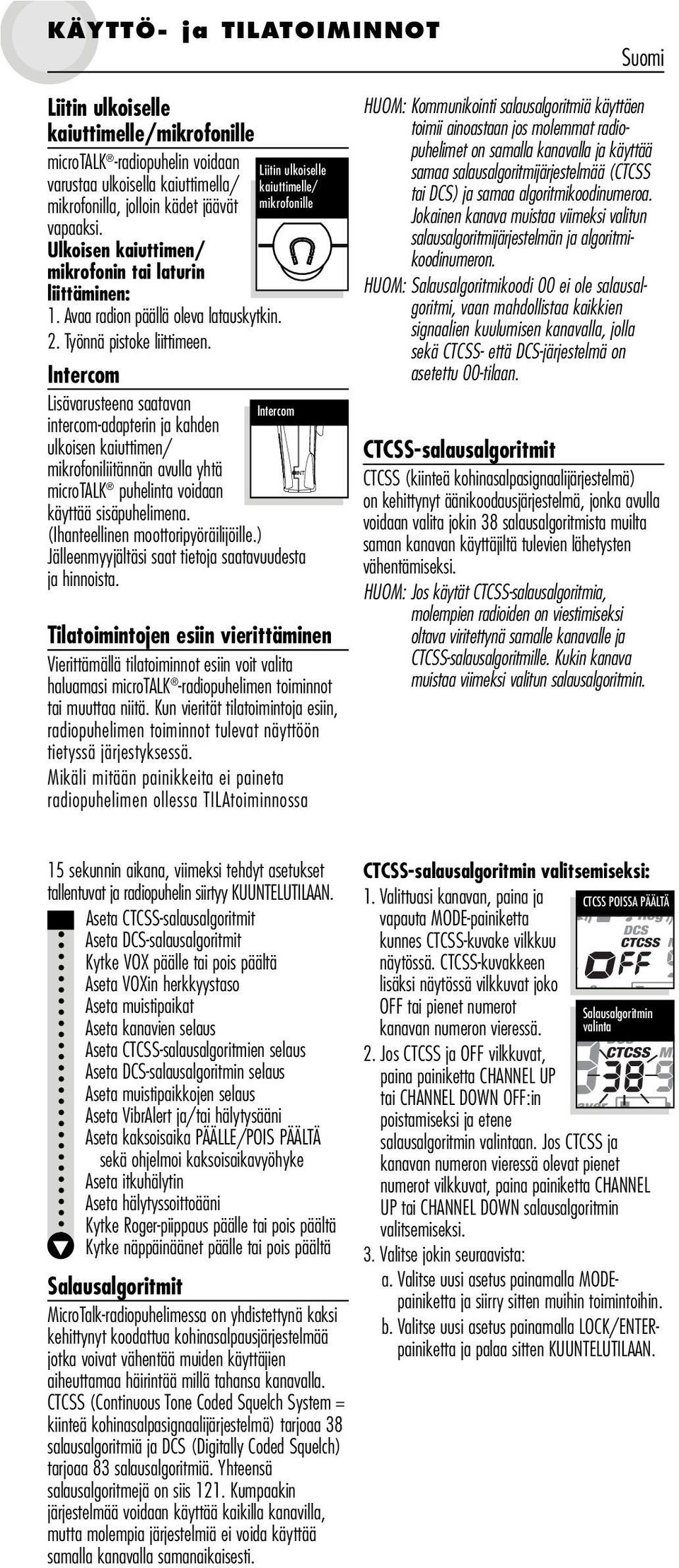

4 - ja TILATOIMINNOT Liitin ulkoiselle kaiuttimelle/mikrofonille microtalk -radiopuhelin voidaan varustaa ulkoisella kaiuttimella/ mikrofonilla, jolloin kädet jäävät vapaaksi. Ulkoisen kaiuttimen/ mikrofonin tai laturin liittäminen: 1. Avaa radion päällä oleva latauskytkin. 2. Työnnä pistoke liittimeen. Liitin ulkoiselle kaiuttimelle/ mikrofonille Intercom Lisävarusteena saatavan Intercom intercom-adapterin ja kahden ulkoisen kaiuttimen/ mikrofoniliitännän avulla yhtä microtalk puhelinta voidaan käyttää sisäpuhelimena. (Ihanteellinen moottoripyöräilijöille.) Jälleenmyyjältäsi saat tietoja saatavuudesta ja hinnoista. Tilatoimintojen esiin vierittäminen Vierittämällä tilatoiminnot esiin voit valita haluamasi microtalk -radiopuhelimen toiminnot tai muuttaa niitä. Kun vierität tilatoimintoja esiin, radiopuhelimen toiminnot tulevat näyttöön tietyssä järjestyksessä. Mikäli mitään painikkeita ei paineta radiopuhelimen ollessa TILAtoiminnossa HUOM: Kommunikointi salausalgoritmiä käyttäen toimii ainoastaan jos molemmat radiopuhelimet on samalla kanavalla ja käyttää samaa salausalgoritmijärjestelmää (CTCSS tai DCS) ja samaa algoritmikoodinumeroa. Jokainen kanava muistaa viimeksi valitun salausalgoritmijärjestelmän ja algoritmikoodinumeron. HUOM: Salausalgoritmikoodi 00 ei ole salausalgoritmi, vaan mahdollistaa kaikkien signaalien kuulumisen kanavalla, jolla sekä CTCSS- että DCS-järjestelmä on asetettu 00-tilaan. CTCSS-salausalgoritmit CTCSS (kiinteä kohinasalpasignaalijärjestelmä) on kehittynyt äänikoodausjärjestelmä, jonka avulla voidaan valita jokin 38 salausalgoritmista muilta saman kanavan käyttäjiltä tulevien lähetysten vähentämiseksi. HUOM: Jos käytät CTCSS-salausalgoritmia, molempien radioiden on viestimiseksi oltava viritettynä samalle kanavalle ja CTCSS-salausalgoritmille. Kukin kanava muistaa viimeksi valitun salausalgoritmin. 15 sekunnin aikana, viimeksi tehdyt asetukset tallentuvat ja radiopuhelin siirtyy KUUNTELUTILAAN. Aseta CTCSS-salausalgoritmit Aseta DCS-salausalgoritmit Kytke VOX päälle tai pois päältä Aseta VOXin herkkyystaso Aseta muistipaikat Aseta kanavien selaus Aseta CTCSS-salausalgoritmien selaus Aseta DCS-salausalgoritmin selaus Aseta muistipaikkojen selaus Aseta VibrAlert ja/tai hälytysääni Aseta kaksoisaika PÄÄLLE/POIS PÄÄLTÄ sekä ohjelmoi kaksoisaikavyöhyke Aseta itkuhälytin Aseta hälytyssoittoääni Kytke Roger-piippaus päälle tai pois päältä Kytke näppäinäänet päälle tai pois päältä Salausalgoritmit MicroTalk-radiopuhelimessa on yhdistettynä kaksi kehittynyt koodattua kohinasalpausjärjestelmää jotka voivat vähentää muiden käyttäjien aiheuttamaa häirintää millä tahansa kanavalla. CTCSS (Continuous Tone Coded Squelch System = kiinteä kohinasalpasignaalijärjestelmä) tarjoaa 38 salausalgoritmiä ja DCS (Digitally Coded Squelch) tarjoaa 83 salausalgoritmiä. Yhteensä salausalgoritmejä on siis 121. Kumpaakin järjestelmää voidaan käyttää kaikilla kanavilla, mutta molempia järjestelmiä ei voida käyttää samalla kanavalla samanaikaisesti. CTCSS-salausalgoritmin valitsemiseksi: 1. Valittuasi kanavan, paina ja CTCSS POISSA PÄÄLTÄ vapauta MODE-painiketta kunnes CTCSS-kuvake vilkkuu näytössä. CTCSS-kuvakkeen lisäksi näytössä vilkkuvat joko OFF tai pienet numerot Salausalgoritmin kanavan numeron vieressä. valinta 2. Jos CTCSS ja OFF vilkkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN OFF:in poistamiseksi ja etene salausalgoritmin valintaan. Jos CTCSS ja kanavan numeron vieressä olevat pienet numerot vilkkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN salausalgoritmin valitsemiseksi. ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCK/ENTERpainiketta

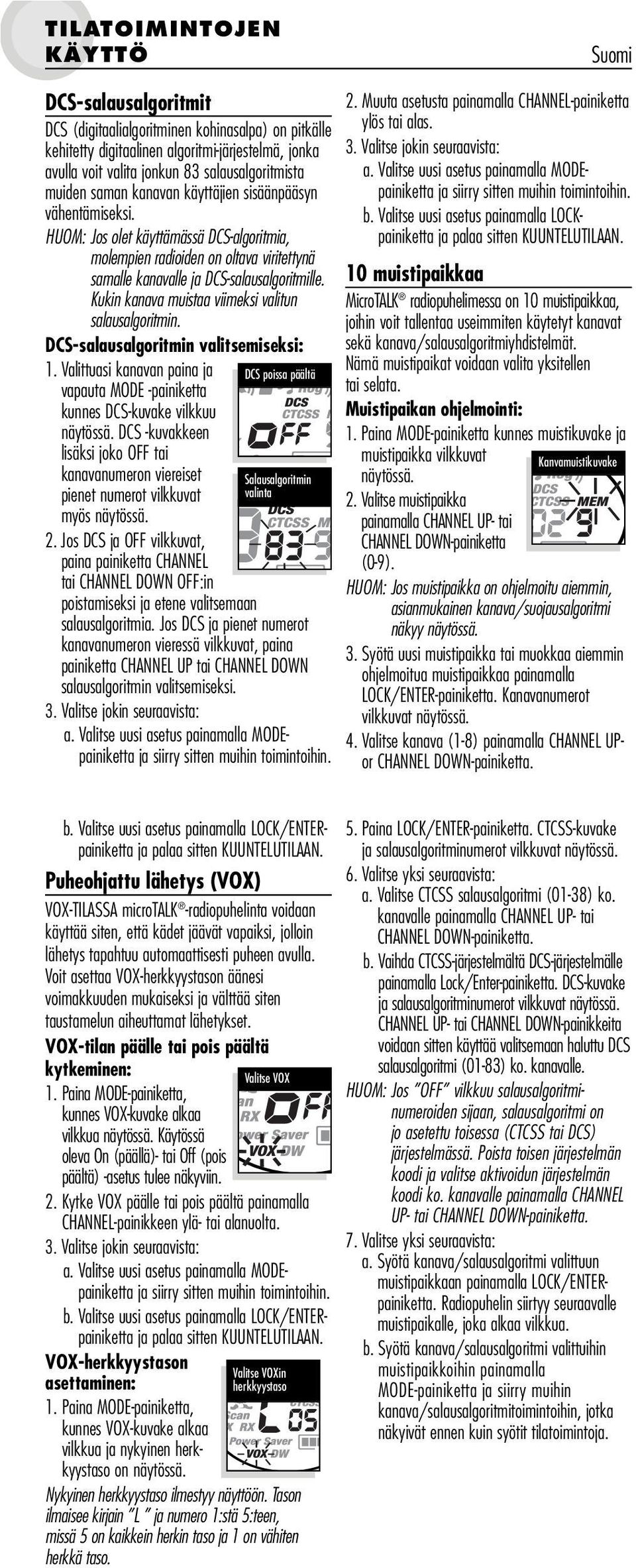

5 DCS-salausalgoritmit DCS (digitaalialgoritminen kohinasalpa) on pitkälle kehitetty digitaalinen algoritmi-järjestelmä, jonka avulla voit valita jonkun 83 salausalgoritmista muiden saman kanavan käyttäjien sisäänpääsyn vähentämiseksi. HUOM: Jos olet käyttämässä DCS-algoritmia, molempien radioiden on oltava viritettynä samalle kanavalle ja DCS-salausalgoritmille. Kukin kanava muistaa viimeksi valitun salausalgoritmin. DCS-salausalgoritmin valitsemiseksi: 1. Valittuasi kanavan paina ja vapauta MODE -painiketta kunnes DCS-kuvake vilkkuu näytössä. DCS -kuvakkeen lisäksi joko OFF tai kanavanumeron viereiset pienet numerot vilkkuvat myös näytössä. 2. Jos DCS ja OFF vilkkuvat, paina painiketta CHANNEL tai CHANNEL DOWN OFF:in poistamiseksi ja etene valitsemaan DCS poissa päältä Salausalgoritmin valinta salausalgoritmia. Jos DCS ja pienet numerot kanavanumeron vieressä vilkkuvat, paina painiketta CHANNEL UP tai CHANNEL DOWN salausalgoritmin valitsemiseksi. ja siirry sitten muihin toimintoihin. 2. Muuta asetusta painamalla CHANNEL-painiketta ylös tai alas. ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCKpainiketta 10 muistipaikkaa MicroTALK radiopuhelimessa on 10 muistipaikkaa, joihin voit tallentaa useimmiten käytetyt kanavat sekä kanava/salausalgoritmiyhdistelmät. Nämä muistipaikat voidaan valita yksitellen tai selata. Muistipaikan ohjelmointi: 1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat Kanvamuistikuvake näytössä. 2. Valitse muistipaikka painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta (0-9). HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä. 3. Syötä uusi muistipaikka tai muokkaa aiemmin ohjelmoitua muistipaikkaa painamalla LOCK/ENTER-painiketta. Kanavanumerot vilkkuvat näytössä. 4. Valitse kanava (1-8) painamalla CHANNEL UPor CHANNEL DOWN-painiketta. b. Valitse uusi asetus painamalla LOCK/ENTERpainiketta Puheohjattu lähetys (VOX) VOX-TILASSA microtalk -radiopuhelinta voidaan käyttää siten, että kädet jäävät vapaiksi, jolloin lähetys tapahtuu automaattisesti puheen avulla. Voit asettaa VOX-herkkyystason äänesi voimakkuuden mukaiseksi ja välttää siten taustamelun aiheuttamat lähetykset. VOX-tilan päälle tai pois päältä kytkeminen: Valitse VOX kunnes VOX-kuvake alkaa vilkkua näytössä. Käytössä oleva On (päällä)- tai Off (pois päältä) -asetus tulee näkyviin. 2. Kytke VOX päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta. ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCK/ENTERpainiketta VOX-herkkyystason asettaminen: kunnes VOX-kuvake alkaa vilkkua ja nykyinen herkkyystaso on näytössä. Valitse VOXin herkkyystaso Nykyinen herkkyystaso ilmestyy näyttöön. Tason ilmaisee kirjain L ja numero 1:stä 5:teen, missä 5 on kaikkein herkin taso ja 1 on vähiten herkkä taso. 5. Paina LOCK/ENTER-painiketta. CTCSS-kuvake ja salausalgoritminumerot vilkkuvat näytössä. 6. Valitse yksi seuraavista: a. Valitse CTCSS salausalgoritmi (01-38) ko. kanavalle painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta. b. Vaihda CTCSS-järjestelmältä DCS-järjestelmälle painamalla Lock/Enter-painiketta. DCS-kuvake ja salausalgoritminumerot vilkkuvat näytössä. CHANNEL UP- tai CHANNEL DOWN-painikkeita voidaan sitten käyttää valitsemaan haluttu DCS salausalgoritmi (01-83) ko. kanavalle. HUOM: Jos OFF vilkkuu salausalgoritminumeroiden sijaan, salausalgoritmi on jo asetettu toisessa (CTCSS tai DCS) järjestelmässä. Poista toisen järjestelmän koodi ja valitse aktivoidun järjestelmän koodi ko. kanavalle painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta. 7. Valitse yksi seuraavista: a. Syötä kanava/salausalgoritmi valittuun muistipaikkaan painamalla LOCK/ENTERpainiketta. Radiopuhelin siirtyy seuraavalle muistipaikalle, joka alkaa vilkkua. b. Syötä kanava/salausalgoritmi valittuihin muistipaikkoihin painamalla MODE-painiketta ja siirry muihin kanava/salausalgoritmitoimintoihin, jotka näkyivät ennen kuin syötit tilatoimintoja.

6 c. Syötä kanava/salausalgoritmi valittuun muistipaikkaan ja poistu tilatoiminnoista painamalla TALK-painiketta. Kun TALKpainike vapautetaan, radiopuhelin siirtyy KUUNTELUTILAAN juuri asetetulla kanavalla/salausalgoritmillä. Taltioidun muistipaikan kanavan tarkistus: 1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat näytössä. 2. Valitse muistipaikka painamalla CHANNEL UPtai CHANNEL DOWN-painiketta (0-9). HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä. 3. Siirry valitun muistipaikan KUUNTELUTILAAN painamalla TALK-painiketta. HUOM: Muistipaikka voidaan ohjelmoida uudelleen aina kun se on näkyvillä ja vilkkuu. Aloita painamalla LOCK/ENTERpainiketta. Mikäli mitään painikkeita ei paineta radiopuhelimen ollessa taltioidun muistipaikan kanavan tarkistustilassa 15 sekunnin aikana, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/ salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä. Muistipaikan ohjelmoinnin poistaminen: 1. Paina MODE-painiketta kunnes muistikuvake ja muistipaikka vilkkuvat näytössä. Kanavien selaus microtalk -radiopuhelin voi selata automaattisesti kanavia (1-8). HUOM: Radio ei ota huomioon määrättyjä CTCSS- tai DCS-salausalgoritmeja kanavia selattaessa. Kanavien selaus: Valitse selauskanavat kunnes selauskuvake ja kanavan numero alkavat vilkkua näytössä. 2. Aloita kanavien selaus painamalla CHANNELpainikkeen ylä- tai alanuolta. Selauskuvake pysyy näytössä selauksen ollessa käynnissä. Radiopuhelin selaa jatkuvasti kaikkia kanavia ja pysähtyy havaitessaan saapuvan lähetyksen. Radiopuhelin pysyy kyseisellä kanavalla 10 sekunnin ajan. Saapuvan lähetyksen aikana voit valita yhden seuraavista vaihtoehdoista: a. Pitämällä TALK-painiketta painettuna voit käyttää kanavaa yhteydenpitoon. Radiopuhelin pysyy kyseisellä kanavalla ja palaa KUUNTELUTILAAN. b. Aloita kanavien selaus uudelleen painamalla CHANNEL-painikkeen ylä- tai alanuolta. Ellet paina jotakin painiketta 10 sekunnin kuluessa, radiopuhelin aloittaa automaattisesti kanavien selauksen uudestaan. 2. Valitse muistipaikka (0-9) painamalla CHANNEL UP- tai CHANNEL DOWN-painikkeita. HUOM: Jos muistipaikka on ohjelmoitu aiemmin, asianmukainen kanava/suojausalgoritmi näkyy näytössä. 3. Paina LOCK/ENTER-painiketta. Kanavanumerot vilkkuvat näytössä. Kanava O 4. Valitse Kanava 0 painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta. 5. Valitse yksi seuraavista: a. Syötä kanava/salausalgoritmi painamalla LOCK/ENTER-painiketta halutussa muistipaikassa ja palaa muistipaikan valikon alkuun. b. Syötä kanava/salausalgoritmi painamalla MODE-painiketta halutussa muistipaikassa ja jatka muihin kanava/salausalgoritmitoimintoihin, jotka näkyivät ennen kuin siirryit tilatoimintoihin. Mikäli mitään painikkeita ei paineta 15 sekunnin aikana, kun muistipaikkaa tyhjennetään, radiopuhelin siirtyy automaattisesti KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä. Salausalgoritmien selaus MicroTALK -radiopuhelin voi automaattisesti selata kanavan salausalgoritmejä (joko CTCSS tai DCS 01-83). Vain yksiä algoritmejä (CTCSS tai DCS) voidaan selata kerrallaan. Salausalgoritmien selaaminen: 1. Radiopuhelimen ollessa Valitse kanava KUUNTELUTILASSA, paina CHANNEL UP- tai CHANNEL DOWN-painiketta valitaksesi kanava, jonka salausalgoritmeja haluat selata. 2. Paina MODE-painiketta kunnes joko CTCSS tai DCS kuvake näkyy näytöllä ja selaus (Scan)-kuvake ja kanavan numeron vieressä olevat pienet numerot vilkkuvat näytössä. Valitse salausalgoritmien selaus 3. Aloita valitsemasi kanavan salausalgoritmien selaus painamalla CHANNEL UP- tai CHANNEL DOWN-painiketta. Selauskuvake pysyy näytössä salausalgoritmien selaustoiminnan ollessa käynnissä. Radiopuhelin selaa jatkuvasti salausalgoritmeja ja pysähtyy havaitessaan saapuvan lähetyksen. Radiopuhelin pysyy kanava-/salaustoiminnalla 10 sekunnin ajan.

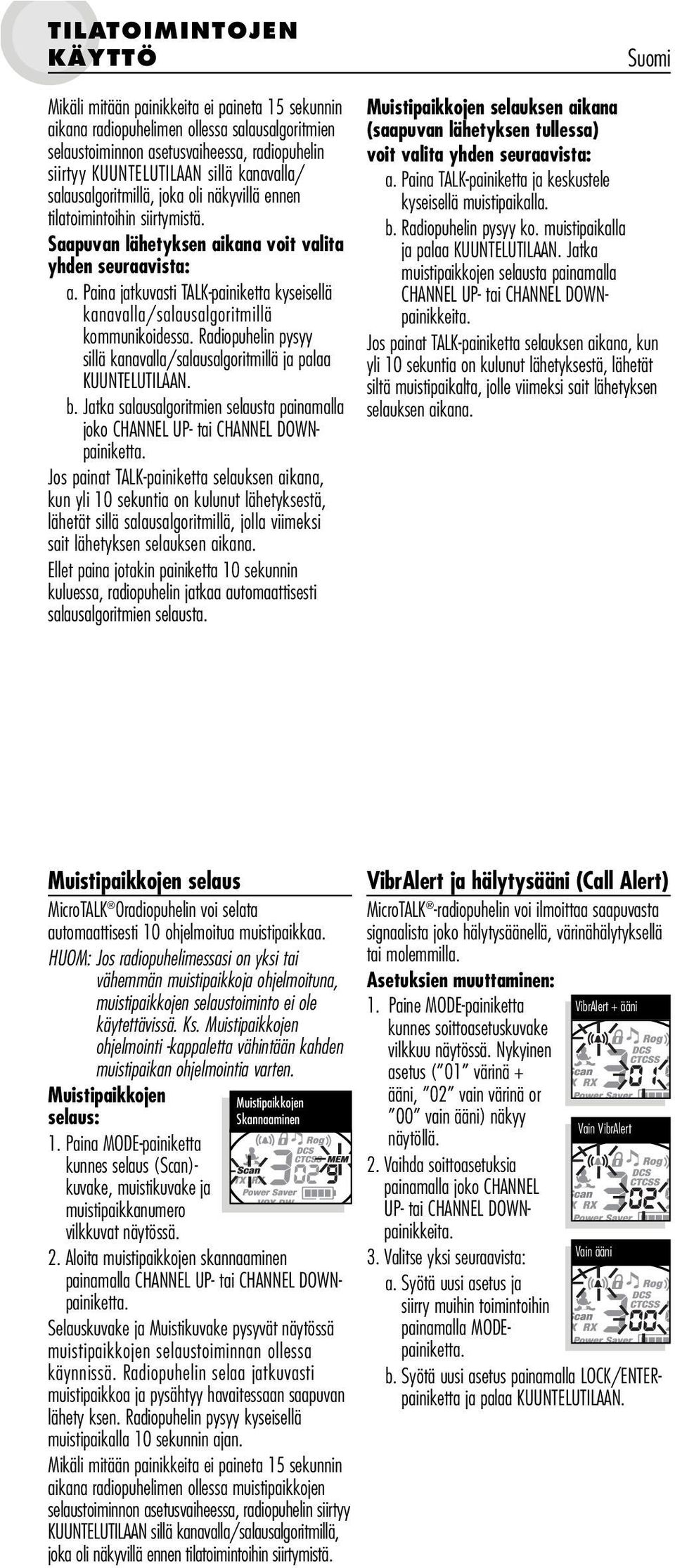

7 Mikäli mitään painikkeita ei paineta 15 sekunnin aikana radiopuhelimen ollessa salausalgoritmien selaustoiminnon asetusvaiheessa, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/ salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä. Saapuvan lähetyksen aikana voit valita yhden seuraavista: a. Paina jatkuvasti TALK-painiketta kyseisellä kanavalla/salausalgoritmillä kommunikoidessa. Radiopuhelin pysyy sillä kanavalla/salausalgoritmillä ja palaa KUUNTELUTILAAN. b. Jatka salausalgoritmien selausta painamalla joko CHANNEL UP- tai CHANNEL DOWNpainiketta. Jos painat TALK-painiketta selauksen aikana, kun yli 10 sekuntia on kulunut lähetyksestä, lähetät sillä salausalgoritmillä, jolla viimeksi sait lähetyksen selauksen aikana. Ellet paina jotakin painiketta 10 sekunnin kuluessa, radiopuhelin jatkaa automaattisesti salausalgoritmien selausta. Muistipaikkojen selauksen aikana (saapuvan lähetyksen tullessa) voit valita yhden seuraavista: a. Paina TALK-painiketta ja keskustele kyseisellä muistipaikalla. b. Radiopuhelin pysyy ko. muistipaikalla ja palaa KUUNTELUTILAAN. Jatka muistipaikkojen selausta painamalla CHANNEL UP- tai CHANNEL DOWNpainikkeita. Jos painat TALK-painiketta selauksen aikana, kun yli 10 sekuntia on kulunut lähetyksestä, lähetät siltä muistipaikalta, jolle viimeksi sait lähetyksen selauksen aikana. Muistipaikkojen selaus MicroTALK 0radiopuhelin voi selata automaattisesti 10 ohjelmoitua muistipaikkaa. HUOM: Jos radiopuhelimessasi on yksi tai vähemmän muistipaikkoja ohjelmoituna, muistipaikkojen selaustoiminto ei ole käytettävissä. Ks. Muistipaikkojen ohjelmointi -kappaletta vähintään kahden muistipaikan ohjelmointia varten. Muistipaikkojen selaus: 1. Paina MODE-painiketta kunnes selaus (Scan)- kuvake, muistikuvake ja muistipaikkanumero vilkkuvat näytössä. 2. Aloita muistipaikkojen skannaaminen Muistipaikkojen Skannaaminen painamalla CHANNEL UP- tai CHANNEL DOWNpainiketta. Selauskuvake ja Muistikuvake pysyvät näytössä muistipaikkojen selaustoiminnan ollessa käynnissä. Radiopuhelin selaa jatkuvasti muistipaikkoa ja pysähtyy havaitessaan saapuvan lähety ksen. Radiopuhelin pysyy kyseisellä muistipaikalla 10 sekunnin ajan. Mikäli mitään painikkeita ei paineta 15 sekunnin aikana radiopuhelimen ollessa muistipaikkojen selaustoiminnon asetusvaiheessa, radiopuhelin siirtyy KUUNTELUTILAAN sillä kanavalla/salausalgoritmillä, joka oli näkyvillä ennen tilatoimintoihin siirtymistä. VibrAlert ja hälytysääni (Call Alert) MicroTALK -radiopuhelin voi ilmoittaa saapuvasta signaalista joko hälytysäänellä, värinähälytyksellä tai molemmilla. Asetuksien muuttaminen: 1. Paine MODE-painiketta kunnes soittoasetuskuvake vilkkuu näytössä. Nykyinen asetus ( 01 värinä + ääni, 02 vain värinä or 00 vain ääni) näkyy näytöllä. 2. Vaihda soittoasetuksia painamalla joko CHANNEL UP- tai CHANNEL DOWNpainikkeita. 3. Valitse yksi seuraavista: a. Syötä uusi asetus ja siirry muihin toimintoihin painamalla MODEpainiketta. VibrAlert + ääni Vain VibrAlert Vain ääni b. Syötä uusi asetus painamalla LOCK/ENTERpainiketta ja palaa KUUNTELUTILAAN.

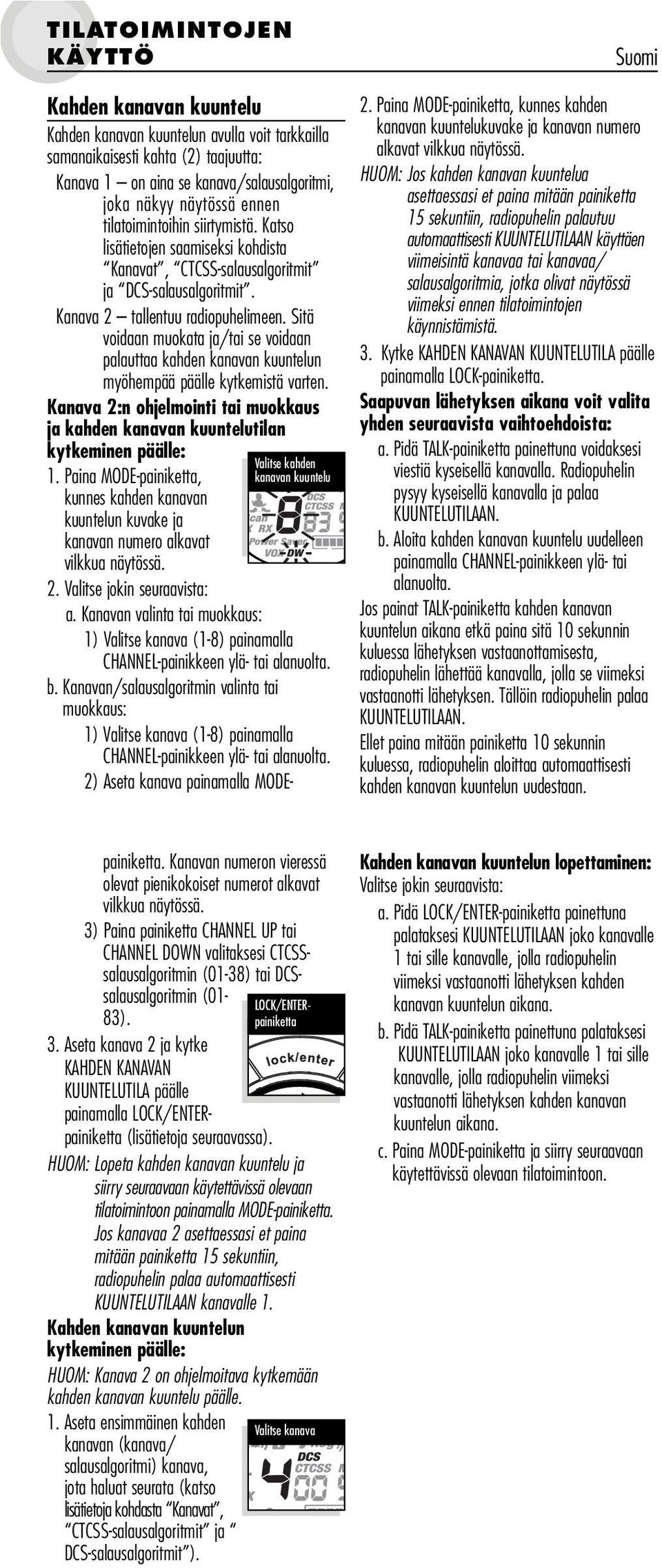

8 Kahden kanavan kuuntelu Kahden kanavan kuuntelun avulla voit tarkkailla samanaikaisesti kahta (2) taajuutta: Kanava 1 on aina se kanava/salausalgoritmi, joka näkyy näytössä ennen tilatoimintoihin siirtymistä. Katso lisätietojen saamiseksi kohdista Kanavat, CTCSS-salausalgoritmit ja DCS-salausalgoritmit. Kanava 2 tallentuu radiopuhelimeen. Sitä voidaan muokata ja/tai se voidaan palauttaa kahden kanavan kuuntelun myöhempää päälle kytkemistä varten. Kanava 2:n ohjelmointi tai muokkaus ja kahden kanavan kuuntelutilan kytkeminen päälle: kunnes kahden kanavan kuuntelun kuvake ja kanavan numero alkavat vilkkua näytössä. 2. Valitse jokin seuraavista: a. Kanavan valinta tai muokkaus: 1) Valitse kanava (1-8) painamalla Valitse kahden kanavan kuuntelu CHANNEL-painikkeen ylä- tai alanuolta. b. Kanavan/salausalgoritmin valinta tai muokkaus: 1) Valitse kanava (1-8) painamalla CHANNEL-painikkeen ylä- tai alanuolta. 2) Aseta kanava painamalla MODE- 2. Paina MODE-painiketta, kunnes kahden kanavan kuuntelukuvake ja kanavan numero alkavat vilkkua näytössä. HUOM: Jos kahden kanavan kuuntelua asettaessasi et paina mitään painiketta 15 sekuntiin, radiopuhelin palautuu automaattisesti KUUNTELUTILAAN käyttäen viimeisintä kanavaa tai kanavaa/ salausalgoritmia, jotka olivat näytössä viimeksi ennen tilatoimintojen käynnistämistä. 3. Kytke KAHDEN KANAVAN KUUNTELUTILA päälle painamalla LOCK-painiketta. Saapuvan lähetyksen aikana voit valita yhden seuraavista vaihtoehdoista: a. Pidä TALK-painiketta painettuna voidaksesi viestiä kyseisellä kanavalla. Radiopuhelin pysyy kyseisellä kanavalla ja palaa KUUNTELUTILAAN. b. Aloita kahden kanavan kuuntelu uudelleen painamalla CHANNEL-painikkeen ylä- tai alanuolta. Jos painat TALK-painiketta kahden kanavan kuuntelun aikana etkä paina sitä 10 sekunnin kuluessa lähetyksen vastaanottamisesta, radiopuhelin lähettää kanavalla, jolla se viimeksi vastaanotti lähetyksen. Tällöin radiopuhelin palaa KUUNTELUTILAAN. Ellet paina mitään painiketta 10 sekunnin kuluessa, radiopuhelin aloittaa automaattisesti kahden kanavan kuuntelun uudestaan. painiketta. Kanavan numeron vieressä olevat pienikokoiset numerot alkavat vilkkua näytössä. 3) Paina painiketta CHANNEL UP tai CHANNEL DOWN valitaksesi CTCSSsalausalgoritmin (01-38) tai DCSsalausalgoritmin (01-83). 3. Aseta kanava 2 ja kytke KAHDEN KANAVAN KUUNTELUTILA päälle painamalla LOCK/ENTERpainiketta (lisätietoja seuraavassa). LOCK/ENTERpainiketta HUOM: Lopeta kahden kanavan kuuntelu ja siirry seuraavaan käytettävissä olevaan tilatoimintoon painamalla MODE-painiketta. Jos kanavaa 2 asettaessasi et paina mitään painiketta 15 sekuntiin, radiopuhelin palaa automaattisesti KUUNTELUTILAAN kanavalle 1. Kahden kanavan kuuntelun kytkeminen päälle: HUOM: Kanava 2 on ohjelmoitava kytkemään kahden kanavan kuuntelu päälle. 1. Aseta ensimmäinen kahden Valitse kanava kanavan (kanava/ salausalgoritmi) kanava, jota haluat seurata (katso lisätietoja kohdasta Kanavat, CTCSS-salausalgoritmit ja DCS-salausalgoritmit ). Kahden kanavan kuuntelun lopettaminen: Valitse jokin seuraavista: a. Pidä LOCK/ENTER-painiketta painettuna palataksesi KUUNTELUTILAAN joko kanavalle 1 tai sille kanavalle, jolla radiopuhelin viimeksi vastaanotti lähetyksen kahden kanavan kuuntelun aikana. b. Pidä TALK-painiketta painettuna palataksesi KUUNTELUTILAAN joko kanavalle 1 tai sille kanavalle, jolla radiopuhelin viimeksi vastaanotti lähetyksen kahden kanavan kuuntelun aikana. c. Paina MODE-painiketta ja siirry seuraavaan käytettävissä olevaan tilatoimintoon.

9 Itkuhälytin Kun itkuhälytintoiminto on kytkettynä päälle, vauvan lähelle sijoitettu radiopuhelin lähettää signaaleita toiseen, samaa kanavaa ja salausalgoritmia käyttävään laitteeseen äänen havaitessaan. Itkuhälytintoiminto käyttää samaa herkkyystasoa, joka on asetettu VOX-toiminnolle. Ellet ole asettanut VOXin herkkyystasoa (ks. tämän käsikirjan kohtaa Puheohjattu lähetys [VOX] ), käytössä on automaattisesti maksimiherkkyystaso 5. Itkuhälyttimen kytkeminen päälle: Valitse itkuhälytin kunnes itkuhälytinkuvake alkaa vilkkua näytössä. Käytössä oleva Off-asetus (pois päältä) tulee näkyviin. 2. Muuta asetukseksi On (päällä) painamalla CHANNEL-painikkeen ylä- tai alanuolta. 3. Ota käyttöön On-asetus (päällä) ja ITKUHÄLYTINTILA painamalla LOCK-painiketta. HUOM: MODE-painiketta painamalla itkuhälytintilan asetukseksi tulee Off (pois päältä) ja siirrytään muihin tilatoimintoihin. Ellei mitään painiketta paineta 15 sekuntiin, itkuhälytintilan asetukseksi tulee Off (pois päältä) ja radiopuhelin palaa KUUNTELUTILAAN. HUOM: Molempien radiopuhelimien on käytettävä samaa kanavaa ja salausalgoritmia, jotta yhteydenpito onnistuisi. 10 Viisi soittoääniasetusta Voit lähettää erityisen soittoäänen 10 erilaista hälytysääntä käyttäen. Soittoääniasetuksen muuttaminen: Soittoäänen asetus kunnes näyttöön tulee C- kirjain ja nykyisen soittoäänen numero (1-10). Nykyinen soittoääni kuuluu kahden (2) sekunnin ajan. 2. Voit kuunnella muita soittoääniasetuksia painamalla CHANNEL-painikkeen ylä- tai alanuolta. ja siirry sitten muihin toimintoihin. b. Valitse uusi asetus painamalla LOCKpainiketta Itkuhälytintilan lopetus: Valitse jokin seuraavista: a. Paina TALK-painiketta ja palaa KUUNTELUTILAAN. b. Paina LOCK-painiketta ja palaa KUUNTELUTILAAN. c. Paina MODE-painiketta ja siirry seuraavaan käytettävissä olevaan tilatoimintoon. Roger-piippauksen varmistusmerkki Kun päästät TALK-painikkeen vapaaksi, toinen osapuoli kuulee äänimerkin. Tämä on merkki toiselle osapuolelle siitä, että olet lopettanut puhumisen ja toinen osapuoli voi aloittaa puhumisen. Tämä toiminto voidaan kytkeä päälle ja pois päältä. Roger-piippauksen kytkeminen päälle ja pois päältä: Kun kytket microtalk -radiopuhelimen päälle ensimmäistä kertaa, Roger-piippaus on päälle kytkettynä. 1. Painele MODE-painiketta, Valitse Roger-piippaus kunnes Roger-piippauksen kuvake alkaa vilkkua näytössä. Käytössä oleva On (päällä)- tai Off (pois päältä) -asetus tulee näkyviin. 2. Kytke Roger-piippaus päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta. ja siirry muihin toimintoihin. b. Valitse uusi asetus painamalla LOCKpainiketta Valitsemasi asetus tallentuu, kun kytket radiopuhelimen pois päältä ja uudestaan päälle. Kun Roger-piippaus on päällä, Roger-piippauskuvake on näkyvissä.

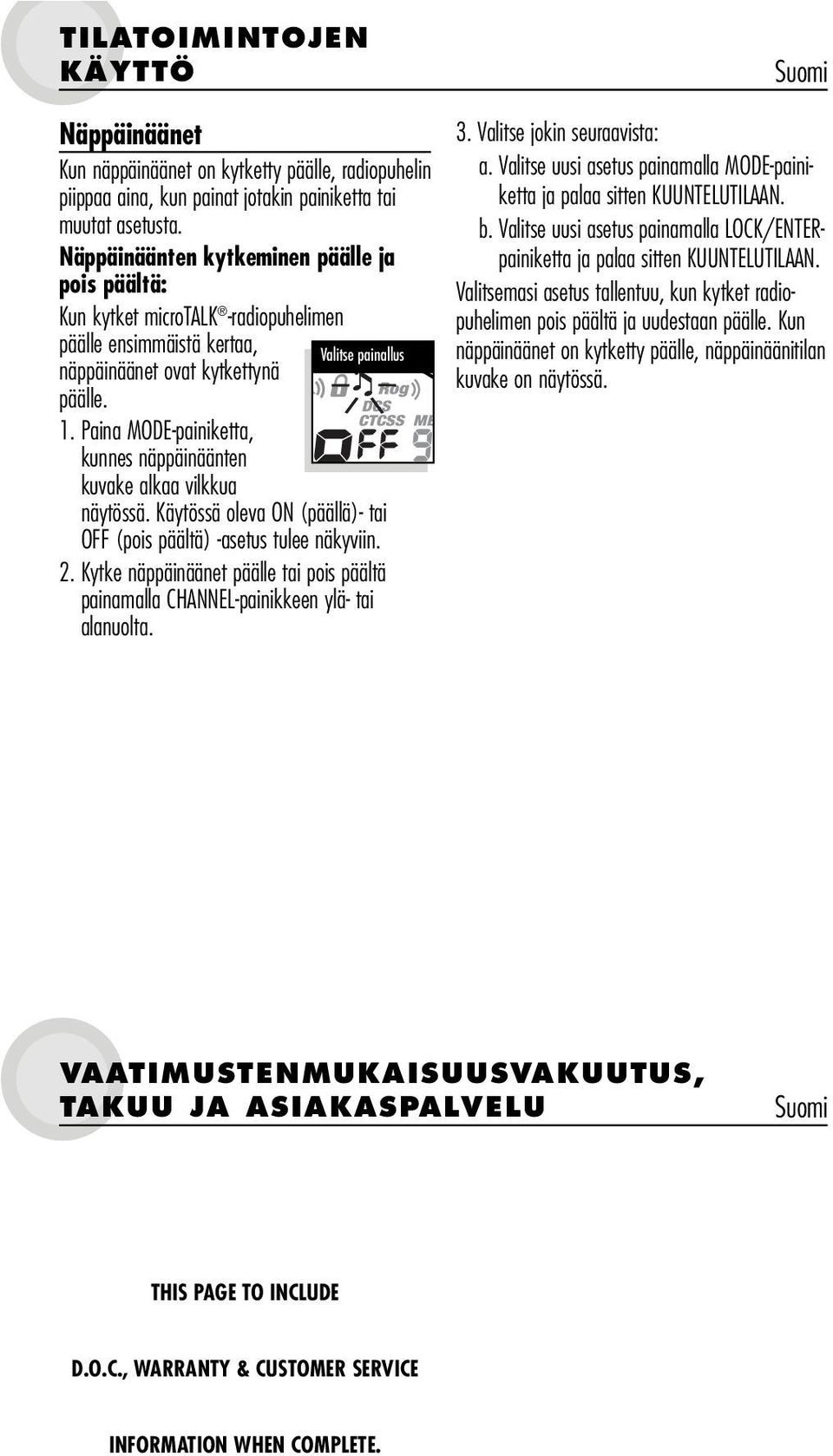

10 Näppäinäänet Kun näppäinäänet on kytketty päälle, radiopuhelin piippaa aina, kun painat jotakin painiketta tai muutat asetusta. Näppäinäänten kytkeminen päälle ja pois päältä: Kun kytket microtalk -radiopuhelimen päälle ensimmäistä kertaa, Valitse painallus näppäinäänet ovat kytkettynä päälle. kunnes näppäinäänten kuvake alkaa vilkkua näytössä. Käytössä oleva ON (päällä)- tai OFF (pois päältä) -asetus tulee näkyviin. 2. Kytke näppäinäänet päälle tai pois päältä painamalla CHANNEL-painikkeen ylä- tai alanuolta. a. Valitse uusi asetus painamalla MODE-painiketta b. Valitse uusi asetus painamalla LOCK/ENTERpainiketta Valitsemasi asetus tallentuu, kun kytket radiopuhelimen pois päältä ja uudestaan päälle. Kun näppäinäänet on kytketty päälle, näppäinäänitilan kuvake on näytössä. VAATIMUSTENMUKAISUUSVAKUUTUS, TAKUU JA ASIAKASPALVELU THIS PAGE TO INCLUDE D.O.C., WARRANTY & CUSTOMER SERVICE INFORMATION WHEN COMPLETE.
