1 Ketonen Oy - Strömbergin puistotie Vaasa - Puh (06) Fax (06)

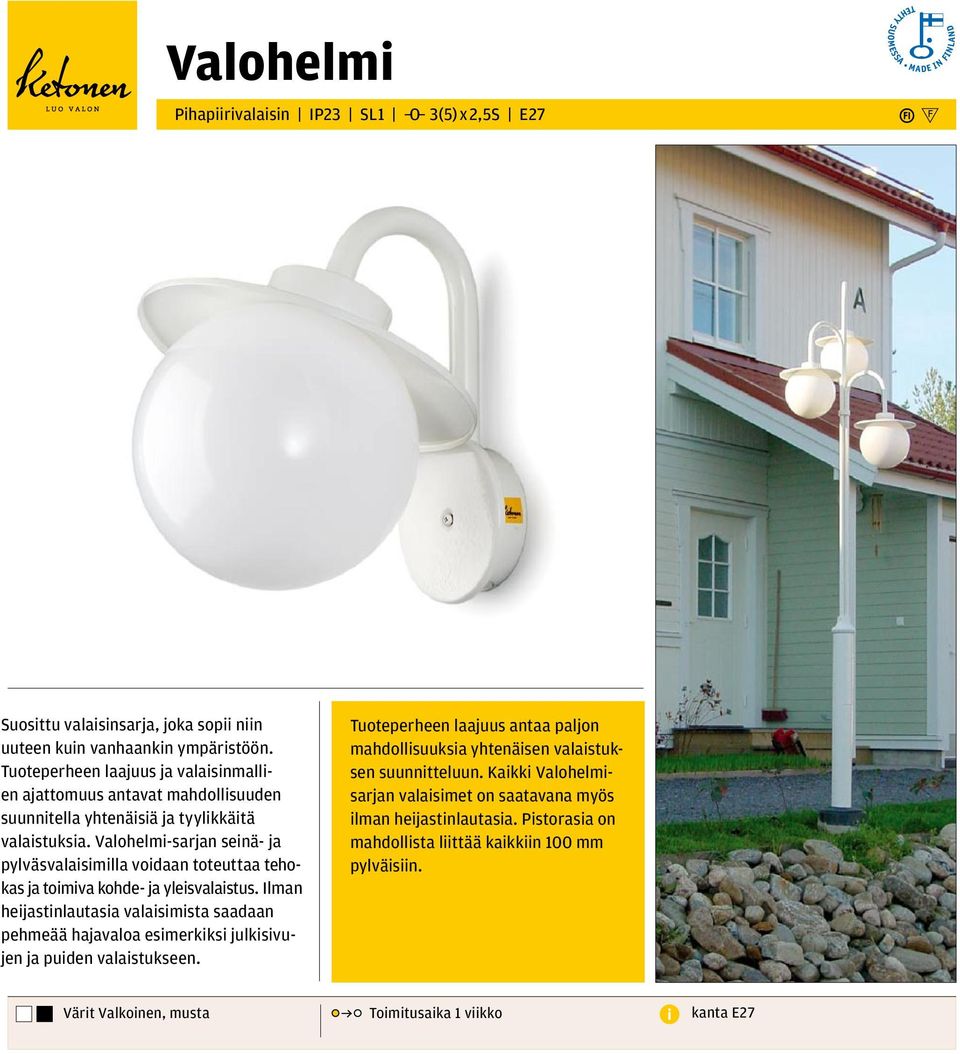

2 Valohelmi Pihapiirivalaisin IP23 SL1 O 3(5) x 2,5S E27 Suosittu valaisinsarja, joka sopii niin uuteen kuin vanhaankin ympäristöön. Tuoteperheen laajuus ja valaisinmallien ajattomuus antavat mahdollisuuden suunnitella yhtenäisiä ja tyylikkäitä valaistuksia. Valohelmi-sarjan seinä- ja pylväsvalaisimilla voidaan toteuttaa tehokas ja toimiva kohde- ja yleisvalaistus. Ilman heijastinlautasia valaisimista saadaan pehmeää hajavaloa esimerkiksi julkisivujen ja puiden valaistukseen. Tuoteperheen laajuus antaa paljon mahdollisuuksia yhtenäisen valaistuksen suunnitteluun. Kaikki Valohelmisarjan valaisimet on saatavana myös ilman heijastinlautasia. Pistorasia on mahdollista liittää kaikkiin 100 mm pylväisiin. Värit Valkoinen, musta Toimitusaika 1 viikko i kanta E27

3 Valohelmi A10D A10DVA E27/75W valkoinen A10DMA E27/75W musta - pylväsvalaisin - kupu opaaliakryyli kierrekiinnitys 85/250 mm - pylväsvalaisin, asennus halk. 50mm pylvääseen - pylväs eri tilauksesta - kork: 260 / lev: 250 / syv: 250 -O- 3 x 2,5S IP23 / SL 1 A11D -O- 3 x 2,5S IP23 / SL 1 A11DVA E27/75W valkoinen A11DMA E27/75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - asennus seinään, kts. kytkentäkotelo - kork: 380 / lev: 250 / syv: 350 A11DH -O- 3 x 2,5S IP23 / SL 1 A11DHVA E27/75W valkoinen A11DHMA E27/75W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - heijastinlautanen Ø 250 mm - asennus seinään, kts. kytkentäkotelo 111D -O- 3 x 2,5S IP23 / SL 1 111DVA E27/60W valkoinen 111DMA E27/60W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - asennus seinään, kts. kytkentäkotelo - kork: 300 / lev: 200 / syv: 270

4 Valohelmi 111DH -O- 3 x 2,5S IP23 / SL 1 111DHVA E27/60W valkoinen 111DHMA E27/60W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - heijastinlautanen Ø 250 mm - asennus seinään, kts. kytkentäkotelo - kork: 300 / lev: 250 / syv: D -O- 3 x 2,5S IP23 / SL 1 400DVA E27/75W valkoinen 400DMA E27/75W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 320 / syv: DH -O- 3 x 2,5S IP23 / SL 1 400DHVA E27/75W valkoinen 400DHMA E27/75W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - heijastinlautanen Ø 250 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 350 / syv: 250

5 Valohelmi 402DH -O- 3 x 2,5S IP23 / SL 1 402DHVA E27/75W valkoinen 402DHMA E27/75W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - heijastinlautanen Ø 250 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 370 / syv: D 205D 205/405D 205/405DVA E27/2x75W valkoinen 205/405DMA E27/2x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - 405D pallot asen. alasp. /205D pallot asen. ylösp. - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 750 / syv: DH 404DHVA E27/2x75W valkoinen 404DHMA E27/2x75W musta - kupu opaaliakryyli kierrekiinnitys 85/200 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 60 mm - kork: 2100 / lev: 820 / syv: 300

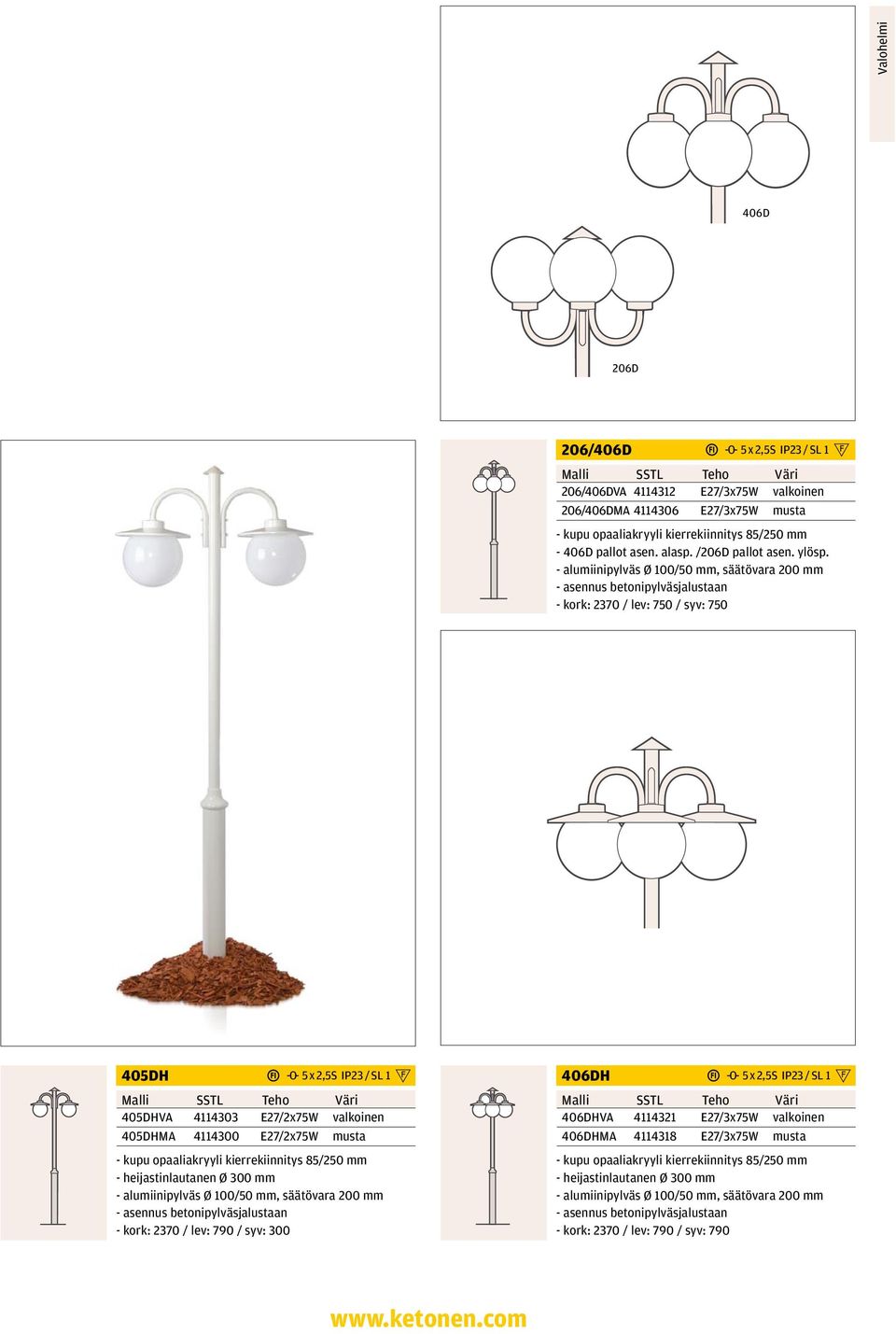

6 Valohelmi 406D 206D 206/406D 206/406DVA E27/3x75W valkoinen 206/406DMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - 406D pallot asen. alasp. /206D pallot asen. ylösp. - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 750 / syv: DH 405DHVA E27/2x75W valkoinen 405DHMA E27/2x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 790 / syv: DH 406DHVA E27/3x75W valkoinen 406DHMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 790 / syv: 790

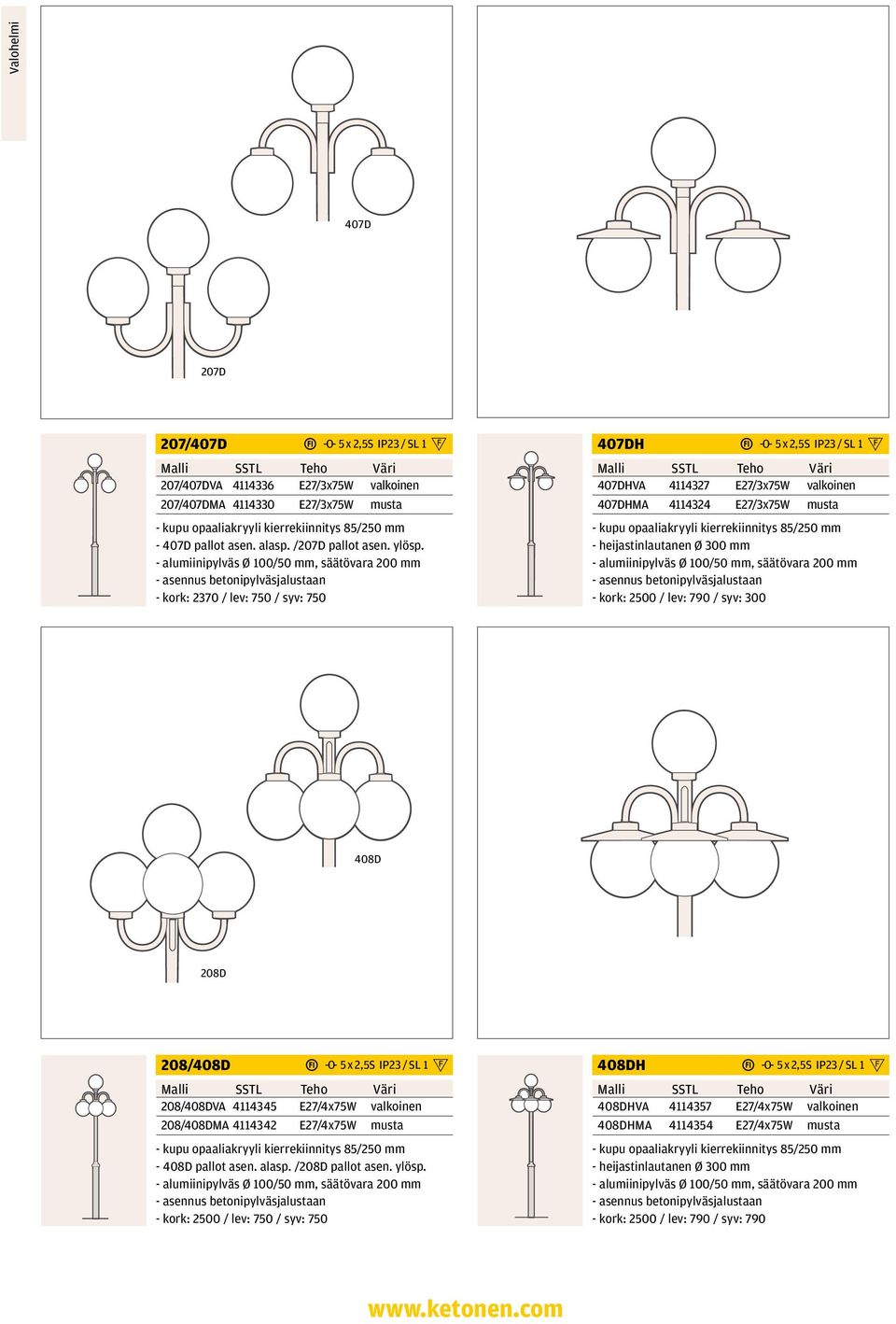

7 Valohelmi 407D 207D 207/407D 207/407DVA E27/3x75W valkoinen 207/407DMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - 407D pallot asen. alasp. /207D pallot asen. ylösp. - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 750 / syv: DH 407DHVA E27/3x75W valkoinen 407DHMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 790 / syv: D 208D 208/408D 208/408DVA E27/4x75W valkoinen 208/408DMA E27/4x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - 408D pallot asen. alasp. /208D pallot asen. ylösp. - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 750 / syv: DH 408DHVA E27/4x75W valkoinen 408DHMA E27/4x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 790 / syv: 790

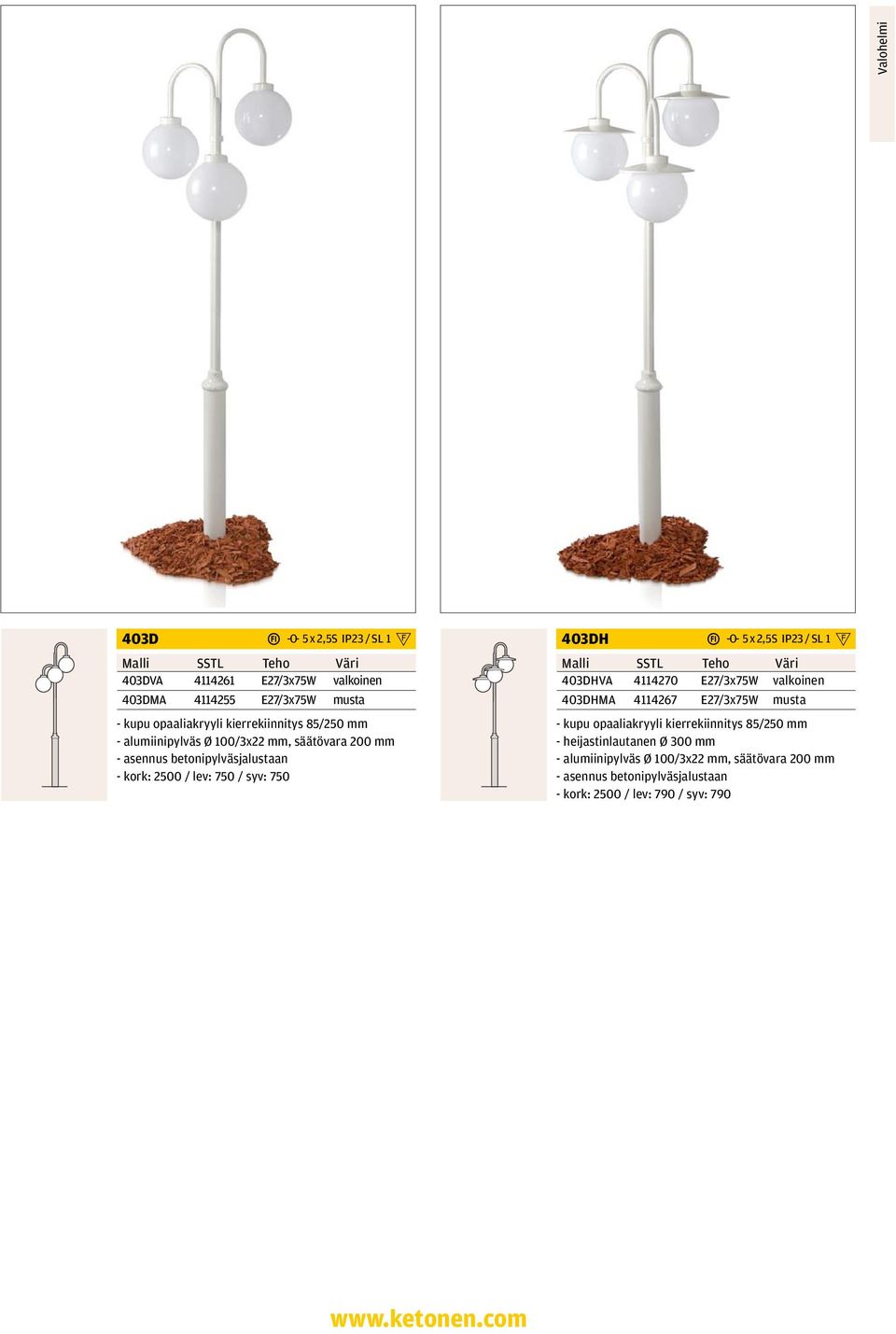

8 Valohelmi 403D 403DVA E27/3x75W valkoinen 403DMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - alumiinipylväs Ø 100/3x22 mm, säätövara 200 mm - kork: 2500 / lev: 750 / syv: DH 403DHVA E27/3x75W valkoinen 403DHMA E27/3x75W musta - kupu opaaliakryyli kierrekiinnitys 85/250 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/3x22 mm, säätövara 200 mm - kork: 2500 / lev: 790 / syv: 790

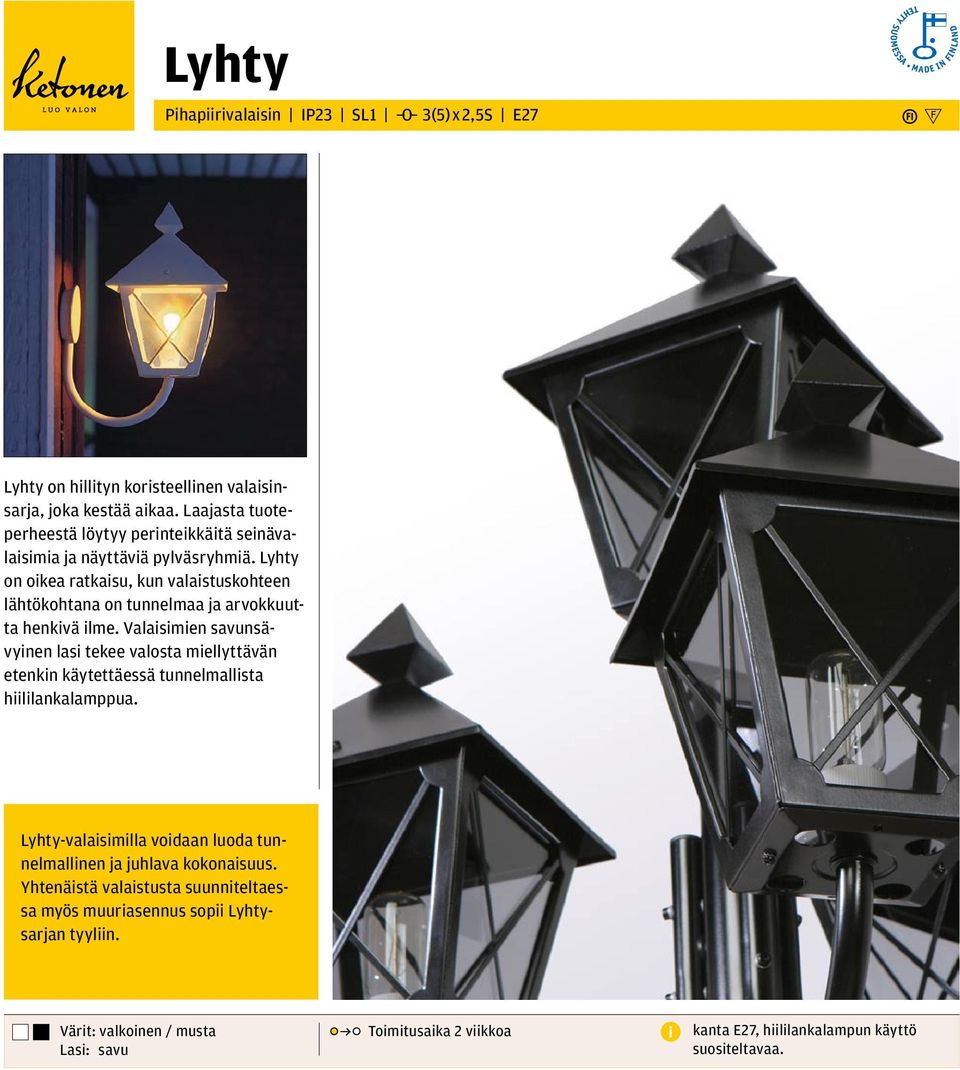

9 Lyhty Pihapiirivalaisin IP23 SL1 O 3(5) x 2,5S E27 Lyhty on hillityn koristeellinen valaisinsarja, joka kestää aikaa. Laajasta tuoteperheestä löytyy perinteikkäitä seinävalaisimia ja näyttäviä pylväsryhmiä. Lyhty on oikea ratkaisu, kun valaistuskohteen lähtökohtana on tunnelmaa ja arvokkuutta henkivä ilme. Valaisimien savunsävyinen lasi tekee valosta miellyttävän etenkin käytettäessä tunnelmallista hiililankalamppua. Lyhty-valaisimilla voidaan luoda tunnelmallinen ja juhlava kokonaisuus. Yhtenäistä valaistusta suunniteltaessa myös muuriasennus sopii Lyhtysarjan tyyliin. Värit: valkoinen / musta Lasi: savu Toimitusaika 2 viikkoa i kanta E27, hiililankalampun käyttö suositeltavaa.

10 Lyhty B6 /Lasi B6VS E27/100W valkoinen/savu B6MS E27/100W musta/savu - asennus seinään, kts. kytkentäkotelo - kork: 450 / lev: 240 / syv: 345 -O- 3 x 2,5S IP23 / SL1 A6 /Lasi A6VS E27/100W valkoinen/savu A6MS E27/100W musta/savu - asennus seinään, kts. kytkentäkotelo - kork: 415 / lev: 240 / syv: 345 -O- 3 x 2,5S IP23 / SL1 A5 -O- 3 x 2,5S IP23 / SL1 /Lasi A5VS E27/100W valkoinen/savu A5MS E27/100W musta/savu - pylväsvalaisin - pylväsvalaisin, asennus halk. 50mm pylvääseen - pylväs eri tilauksesta - kork: 360 / lev: 240 / syv: 240

11 Lyhty 305 -O- 5 x 2,5S IP23 / SL1 /Lasi 305VS E27/2x100W valkoinen/savu 305MS E27/2x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: O- 5 x 2,5S IP23 / SL1 /Lasi 105VS E27/2x100W valkoinen/savu 105MS E27/2x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: O- 5 x 2,5S IP23 / SL1 /Lasi 107VS E27/3x100W valkoinen/savu 107MS E27/3x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: 740

12 Lyhty 307 -O- 5 x 2,5S IP23 / SL1 /Lasi 307VS E27/3x100W valkoinen/savu 307MS E27/3x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: O- 5 x 2,5S IP23 / SL1 /Lasi 106VS E27/3x100W valkoinen/savu 106MS E27/3x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 740 / syv: O- 5 x 2,5S IP23 / SL1 /Lasi 306VS E27/3x100W valkoinen/savu 306MS E27/3x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 740 / syv: 240

13 Lyhty 108 -O- 5 x 2,5S IP23 / SL1 /Lasi 108VS E27/4x100W valkoinen/savu 108MS E27/4x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: O- 5 x 2,5S IP23 / SL1 /Lasi 308VS E27/4x100W valkoinen/savu 308MS E27/4x100W musta/savu - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 740 / syv: 740

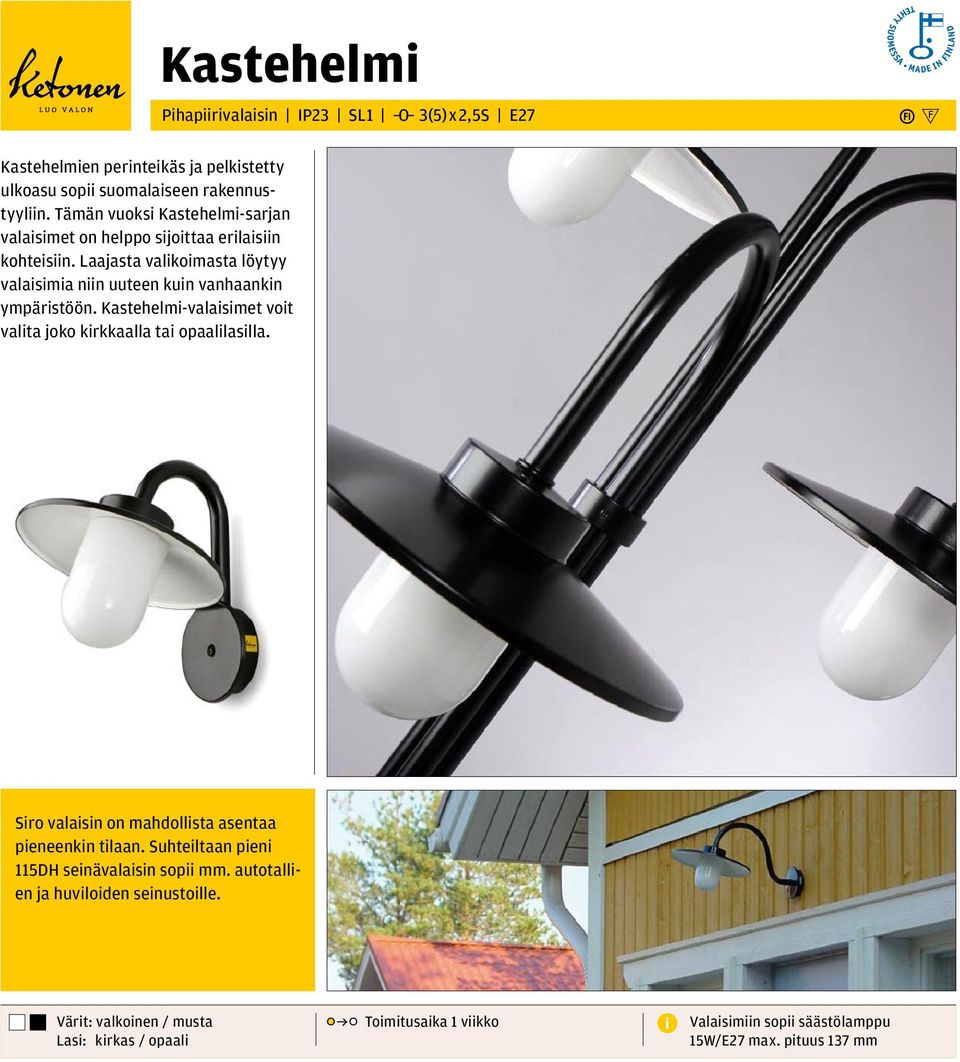

14 Kastehelmi Pihapiirivalaisin IP23 SL1 O 3(5)x 2,5S E27 Kastehelmien perinteikäs ja pelkistetty ulkoasu sopii suomalaiseen rakennustyyliin. Tämän vuoksi Kastehelmi-sarjan valaisimet on helppo sijoittaa erilaisiin kohteisiin. Laajasta valikoimasta löytyy valaisimia niin uuteen kuin vanhaankin ympäristöön. Kastehelmi-valaisimet voit valita joko kirkkaalla tai opaalilasilla. Siro valaisin on mahdollista asentaa pieneenkin tilaan. Suhteiltaan pieni 115DH seinävalaisin sopii mm. autotallien ja huviloiden seinustoille. Värit: valkoinen / musta Lasi: kirkas / opaali Toimitusaika 1 viikko i Valaisimiin sopii säästölamppu 15W/E27 max. pituus 137 mm

15 Kastehelmi 115DH -O- 3 x 2,5S IP23 / SL 1 /Lasi 115DHVK E27/75W valk./kirkas 115DHMK E27/75W musta/kirkas 115DHMO E27/75W musta/opaali 115DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 250 mm - asennus seinään, kts. kytkentäkotelo - kork: 320 / lev: 250 / syv: 350 A15DH -O- 3 x 2,5S IP23 / SL 1 /Lasi A15DHVK E27/75W valk./kirkas A15DHMK E27/75W musta/kirkas A15DHMO E27/75W musta/opaali A15DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 250 mm - asennus seinään, kts. kytkentäkotelo - kork: 320 / lev: 250 / syv: 350 A16DH -O- 3 x 2,5S IP23 / SL 1 /Lasi A16DHVK E27/75W valk./kirkas A16DHMK E27/75W musta/kirkas A16DHMO E27/75W musta/opaali A16DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 310 mm - asennus seinään, kts. kytkentäkotelo - kork: 280 / lev: 310 / syv: 510

16 Kastehelmi 701DH -O- 3 x 2,5S IP23 / SL 1 /Lasi 701DHVK E27/75W valk./kirkas 701DHMK E27/75W musta/kirkas 701DHMO E27/75W musta/opaali 701DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 250 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 250 / syv: DH /Lasi 702DHVK E27/75W valk./kirkas 702DHMK E27/75W musta/kirkas 702DHMO E27/75W musta/opaali 702DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 250 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 250 / syv O- 3 x 2,5S IP23 / SL 1

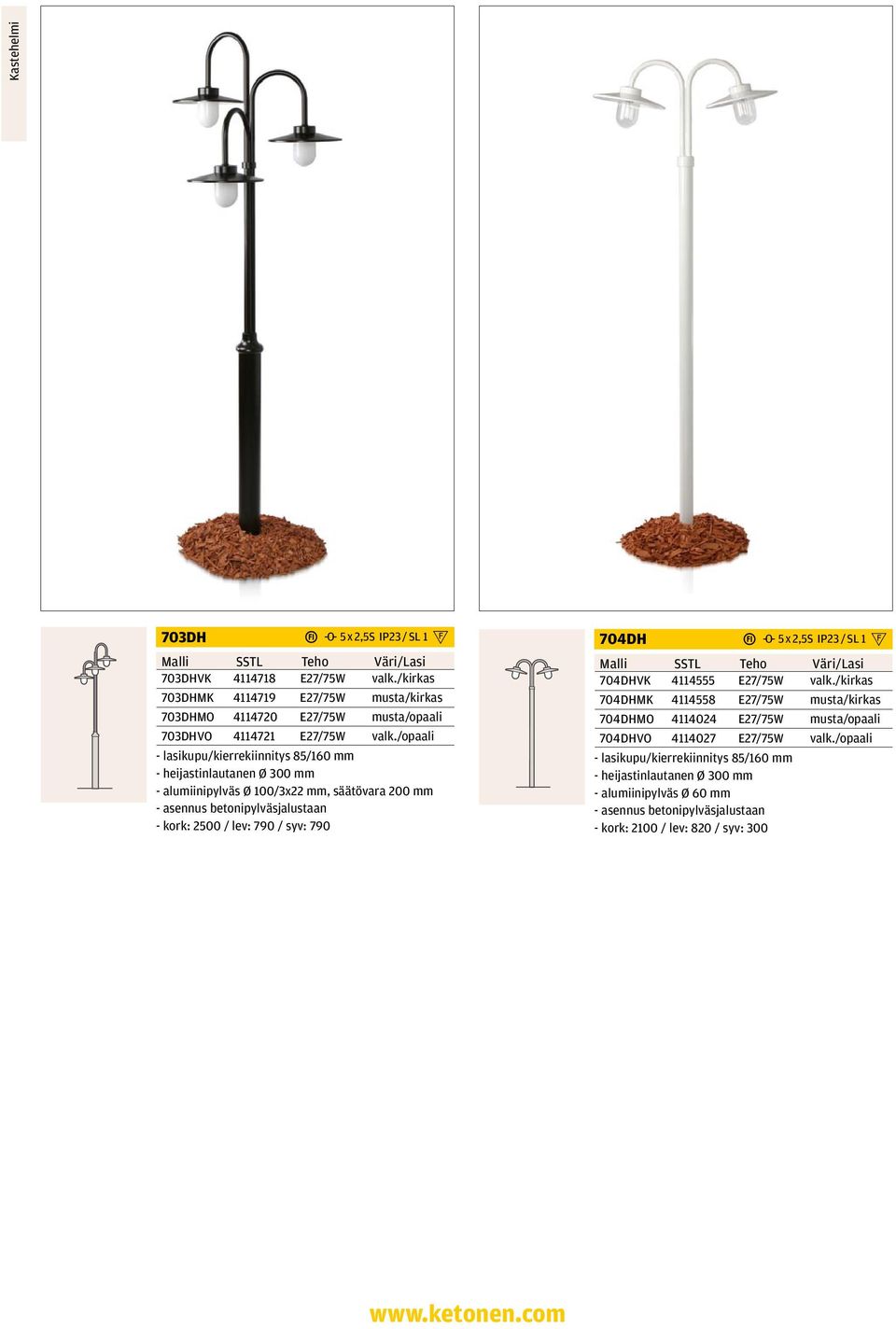

17 Kastehelmi 703DH /Lasi 703DHVK E27/75W valk./kirkas 703DHMK E27/75W musta/kirkas 703DHMO E27/75W musta/opaali 703DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/3x22 mm, säätövara 200 mm - kork: 2500 / lev: 790 / syv: DH /Lasi 704DHVK E27/75W valk./kirkas 704DHMK E27/75W musta/kirkas 704DHMO E27/75W musta/opaali 704DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 60 mm - kork: 2100 / lev: 820 / syv: 300

18 Kastehelmi 706DH 706DHVK E27/75W valk./kirkas 706DHMK E27/75W musta/kirkas 706DHMO E27/75W musta/opaali 706DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 790 / syv: DH 705DHVK E27/75W valk./kirkas 705DHMK E27/75W musta/kirkas 705DHMO E27/75W musta/opaali 705DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2370 / lev: 790 / syv: DH 707DHVK E27/75W valk./kirkas 707DHMK E27/75W musta/kirkas 707DHMO E27/75W musta/opaali 707DHVO E27/75W valk./opaali - lasikupu/kierrekiinnitys 85/160 mm - heijastinlautanen Ø 300 mm - alumiinipylväs Ø 100/50 mm, säätövara 200 mm - kork: 2500 / lev: 310 / syv: 380

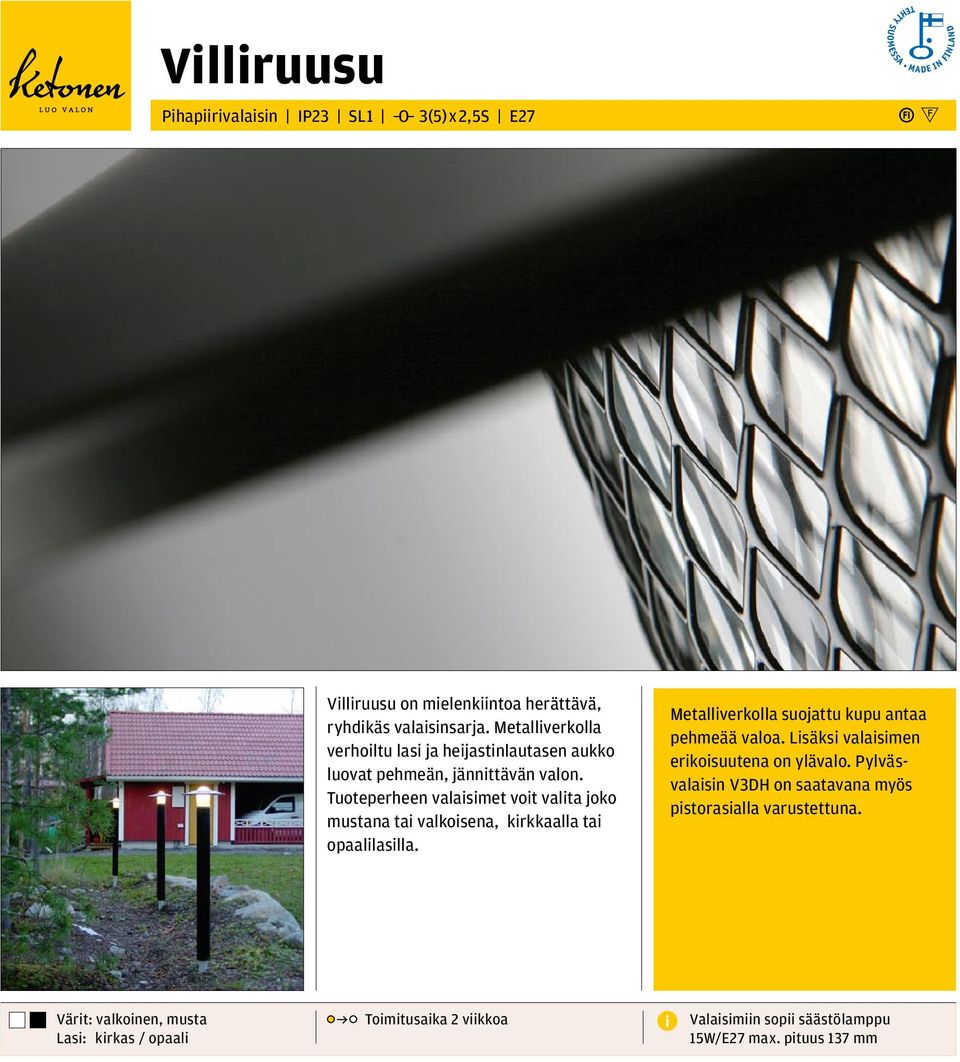

19 Villiruusu Pihapiirivalaisin IP23 SL1 O 3(5)x 2,5S E27 Villiruusu on mielenkiintoa herättävä, ryhdikäs valaisinsarja. Metalliverkolla verhoiltu lasi ja heijastinlautasen aukko luovat pehmeän, jännittävän valon. Tuoteperheen valaisimet voit valita joko mustana tai valkoisena, kirkkaalla tai opaalilasilla. Metalliverkolla suojattu kupu antaa pehmeää valoa. Lisäksi valaisimen erikoisuutena on ylävalo. Pylväsvalaisin V3DH on saatavana myös pistorasialla varustettuna. Värit: valkoinen, musta Lasi: kirkas / opaali Toimitusaika 2 viikkoa i Valaisimiin sopii säästölamppu 15W/E27 max. pituus 137 mm

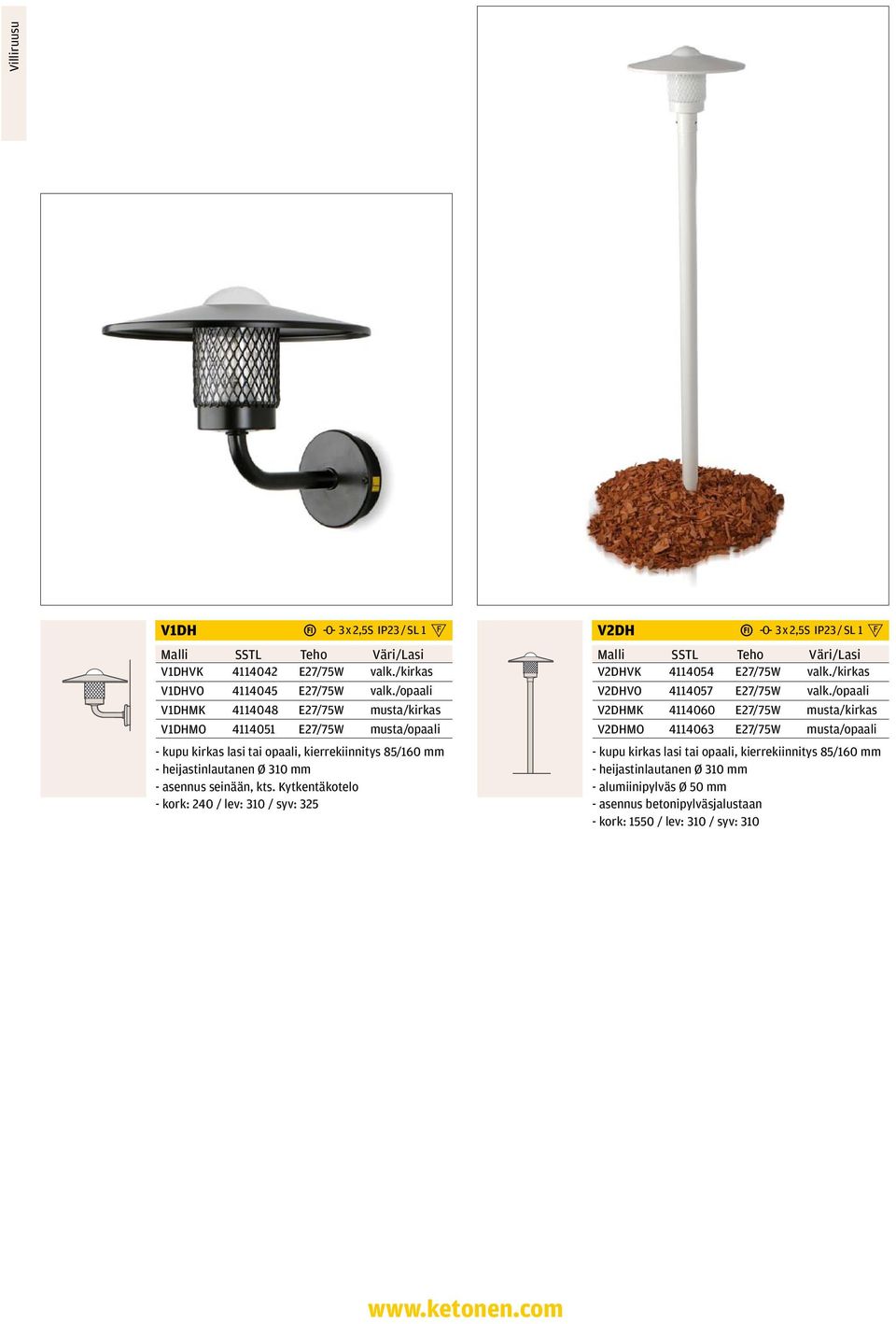

20 Villiruusu V1DH -O- 3 x 2,5S IP23 / SL 1 /Lasi V1DHVK E27/75W valk./kirkas V1DHVO E27/75W valk./opaali V1DHMK E27/75W musta/kirkas V1DHMO E27/75W musta/opaali - kupu kirkas lasi tai opaali, kierrekiinnitys 85/160 mm - heijastinlautanen Ø 310 mm - asennus seinään, kts. Kytkentäkotelo - kork: 240 / lev: 310 / syv: 325 V2DH -O- 3 x 2,5S IP23 / SL 1 /Lasi V2DHVK E27/75W valk./kirkas V2DHVO E27/75W valk./opaali V2DHMK E27/75W musta/kirkas V2DHMO E27/75W musta/opaali - kupu kirkas lasi tai opaali, kierrekiinnitys 85/160 mm - heijastinlautanen Ø 310 mm - alumiinipylväs Ø 50 mm - kork: 1550 / lev: 310 / syv: 310

21 Villiruusu V3DH /Lasi V3DHVK E27/75W valk./kirkas V3DHVO E27/75W valk./opaali V3DHMK E27/75W musta/kirkas V3DHMO E27/75W musta/opaali - kupu kirkas lasi tai opaali, kierrekiinnitys 85/160 mm - heijastinlautanen Ø 310 mm - alumiinipylväs 100mm, adapteriputken halk. 60mm - kork: 1250 / lev: 310 / syv: 310 V4DH /Lasi V4DHVK E27/75W valk./kirkas V4DHVO E27/75W valk./opaali V4DHMK E27/75W musta/kirkas V4DHMO E27/75W musta/opaali - kupu kirkas lasi tai opaali, kierrekiinnitys 85/160 mm - heijastinlautanen Ø 310 mm - alumiinipylväs Ø 60 mm - kork: 1900 / lev: 650 / syv: 310

22 Piharitari Muodoltaan selkeä Piharitari soveltuu erityisen hyvin taajamiin, uuteen rakennettuun ympäristöön sekä arkkitehtuuriltaan vaativiin kohteisiin. Parhaimmillaan Piharitari on pylväsvalaisimena istutusten ja pihakäytävien valaisimena. Piharitari-sarjalla voidaan toteuttaa yhtenäisiä kokonaisuuksia, joissa valaisimelta vaaditaan paljon. Pihapiirivalaisin IP23 SL1 O 3(5)x 2,5S E27 Piharitarin pylväsvalaisimen voit valita hehku- tai elohopealampulla. Seinä- ja pylväsvalaisimet on saatavana myös pistorasialla varustettuna. Pistorasiallinen seinävalaisin on käytännöllinen mm. parvekkeilla ja autotallien seinustalla. Värit: valkoinen, musta Toimitusaika 2 viikkoa i Piharitari-sarjan pylväsvalaisimissa myös HME valonlähde mahdollisuus

23 Piharitari 502S 502SV E27/75W valkoinen 502SM E27/75W musta -O- 3 x 2,5S IP23 / SL O- 3 x 2,5S IP23 / SL 1 502V E27/75W valkoinen 502M E27/75W musta - asennus seinään, kts. kytkentäkotelo - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - kork: 295 / lev: 230 / syv: muurivalaisin - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - kork: 295 / lev: 230 / syv: PS -O- 3 x 2,5S IP23 / SL 1 502PSV E27/75W valkoinen 502PSM E27/75W musta - valaisimen pohjassa on pistorasia - asennus seinään, kts. kytkentäkotelo - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - kork: 295 / lev: 230 / syv: 260

24 Piharitari V E27/100W valkoinen 503M E27/100W musta - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - alumiinipylväs 100mm, adapteriputken halk. 60mm - kork: 1350 / lev: 230 / syv: P 503PV E27/100W valkoinen 503PM E27/100W musta - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - valaisimessa pistorasia - alumiinipylväs 100mm, adapteriputken halk. 60mm - kork: 1350 / lev: 230 / syv: HME 503HMEV E27/50W HME valkoinen 503HMEM E27/50W HME musta - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - alumiinipylväs 100mm, adapteriputken halk. 60mm - kork: 1350 / lev: 230 / syv: HMEPP 503HMEPPV E27/50W HME valkoinen 503HMEPPM E27/50W HME musta - kupu alumiinia, alimmaiset opaloitua polykarbonaattia - valaisimessa 2 pistorasiaa - alumiinipylväs 100mm, adapteriputken halk. 60mm - kork: 1500 / lev: 230 / syv: 230

25 Majakka Majakka on yksilöllinen ja näkyvä yksityiskohta, joka erottuu muotoilunsa ansiosta. Majakka luo rauhallista merellistä tunnelmaa, jossa valo ohjataan rei`itetyn rungon sisään, josta se hohtaa valaisten runkoa. Valaisimen hattu toimii heijastimena, joka ohjaa valoa valaisimen ympärille. Pihapiirivalaisin IP23 SL1 O 3 x 2,5S E27 Veistoksellinen valaisin on kaunis ja yksilöllinen tunnelman luoja. Majakka sopii erityisesti ranta-alueille, puutarhoihin ja korostusvalaisimeksi istutusten yhteyteen. Värit Valkoinen RAL 9010, tummanharmaa Toimitusaika 2 viikkoa i Valaisimiin sopii säästölamppu 15W/E27 max. pituus 137 mm

26 Majakka M10 -O- 3 x 2,5S IP23 / SL 1 M10VA E27/75W valk. RAL 9010 M10HA E27/75W harmaa - pienpylväsvalaisin - pylvään halkaisija 50 mm - adapteriputken halkaisija 50mm - kork: 1300 / lev: 280 / syv: 280

27 Lumo Lumo valaisinperhe on uusi klassikko. Lumon raikas muotoilu on yhdistelmä uutta niukkalinjaista selkeyttä ja harkittua koristeellisuutta. Lumo- valaisimien tyylikkäimpiä yksityiskohtia on kuvun valoaukotus joka tuo tuulahduksen kotimaisen muotoilun vahvalta vuosikymmeneltä 50-luvulta. Onnistuneen uuden ja vanhan yhdistämisen ansiosta valaisinsarja sopii hyvin myös vanhempaan rakennettuun ympäristöön. Pihapiirivalaisin IP23 SL1 O 3 x 2,5S 75W, E27 Valaisimien suunnittelussa eräs tärkeimmistä lähtökohdista on asennuksen helppous. Lumo- pylväsvalaisin onkin yksi helpoimmin asennettava pylväsvalaisin. Kaapelointi ja kytkentä on helppo suorittaa valaisimen yläosan esteettömässä kytkentätilassa. Väri: Valkoinen, harmaa Toimitusaika 1 viikko i Kanta E27, 75W

28 Lumo L1 L1VA E27/75W valkoinen L1HA E27/75W harmaa - asennus seinään, kts. kytkentäkotelo - kupu alumiinia - kork: 250 / lev: 195 / syv: 250 -O- 3 x 2,5S IP23 / SL 1 L2 -O- 3 x 2,5S IP23 / SL 1 L2VA E27/75W valkoinen L2HA E27/75W harmaa - kupu alumiinia - alumiinipylväs halk.50mm - kork: 1350 / lev: 195 / syv: 270

29 Raita saunavalaisin Sisävalaisin IP44 SL1 O 3 x 1,5S t a 125 C E27 Raita saunavalaisin on suunniteltu siten, että se voidaan halutessa sijoittaa myös kulmaan ja yli metrin korkeuteen. Kulmaan sijoitettuna se antaa tunnelmallisen epäsuoran valon seinän ja katon kautta. Alemmaksi sijoitettuna Raita valaisee pehmeästi lattian kautta. Valaisin ei sovellu ulkokäyttöön. Varjostin on muotoon puristettua puuviilua. Se koostuu viidestä päällekkäin liimatusta viilusta. Käsittelemättömänä se on mahdollista sävyttää. Varjostimen materiaalit: koivu / mänty Toimitusaika 1 viikko i kanta E27, max 40W

30 Raita RM (mänty) RK (koivu) Raita -O 3 x 1,5S IP44 / SL 1 t a 125 C Malli SSTL Teho Materiaali RM E27/40W Mänty RK E27/40W Koivu - saunavalaisin - varjostin muotoon puristettua puuviilua - mahdolista sijoittaa kulmaan ja yli metrin korkeuteen

31 Suunta työpistevalaisin Sisävalaisin IP21 SL1 O 3 x 2,5S 2 x 9W, G23 Tekniikaltaan ja muotoilultaan Suuntatyöpistevalaisin edustaa nykyaikaista elämäntyyliä ja keittiötä. Valaisimen materiaaleina on huurrettu lasi, värivalmis valkoinen teräs ja anodisoitu alumiini. Valaisin sisältää kaksiosaisen pistorasian ja kytkimen. Häikäisemätön, alas oikein suuntautuva valo ei vaadi valolistan käyttöä. Suunta asennetaan keittiön yläkaapiston pohjaan. Paras valaistus saavutetaan asentamalla valaisin lähelle kaapiston etureunaa. Väri: runko valkoinen RAL 9010/ anodisoitu alumiini Toimitusaika 1 viikko i 2x9W, G23

32 Suunta Suunta -O- 3 x 2,5S IP21 / SL 1 Suunta x G23/9W valk./alum. - työpistevalaisin kaapiston alapohjaan - mukana 12mm puuruuvit kiinnitykseen - runko valk. RAL 9010, anodisoitu alumiini, huurrettu lasi - valaisin sisältää kaksiosaisen pistorasian ja kytkimen - toimitus ei sisällä lamppuja - kork: 45 / lev: 322 / syv. 111

33 Albatrossi Taajamavalaisin IP44 SL1 O 5 x 2,5S G12 Albatrossi on epäsuoraa valoa antava taajamavalaisin. Se on tyylikäs ratkaisu kun tarvitaan laadukasta häikäisemätöntä valoa. Tehokas ja häikäisemätön valo heijastetaan tasaisesti katoksen kautta oikeassa kulmassa valaisimen ympärille. Valaisimen katos on iskunkestävää ABSmuovia ja runko alumiinivalua. Väriltään alumiininen runko sopii hyvin maalaamattomaan sinkittyyn pylvääseen. Albatrossi asennetaan halkaisijaltaan 60mm pylvääseen. Suositeltava asennuskorkeus on 3-4 m. Kartiopylväs sopii erityisen hyvin Albatrossin tyyliin. Pylväs ei sisälly toimitukseen. Projektikohtaiset toiveet huomioidaan mm. rungon sekä katoksen värityksessä (RAL-värit). Väri: alumiinivalu, katos hopeanharmaa RAL 9006, muut RAL-värit tilauksesta Toimitusaika 3 viikkoa i Valonlähde monimetalli HIT-CRI 70W, kanta G12

34 Albatrossi A70MT -O- 5 x 2,5S IP44 / SL 1 (katos) A70MT W RAL A70MT monimetalli HIT-CRI 70W, kanta G12 - runko alumiinivalua - katos iskunkestävää ABS-muovia - suojausluokka 1 - katos hopeanharmaa RAL 9006, alapuoli valkoinen - muut RAL-värit tilauksesta - kiinnitys valaisinpylvääseen, yläosa 60mm - asennuskorkeus 3-4m - pylväs ei sisälly toimitukseen - kork: 515 / lev: 570 / syv: 515 A70MT O- 5 x 2,5S IP44 / SL 1 A70MT W RAL valoputkivalaisin - 70W MT monimetalli, kanta G12, pylvään yläosassa - 35W HR halog. 12V, kanta GU5.3 valoputken alaosassa - valoputki sisäpuoletta hiekkapuhalletua akryyli- tai polykarbonaattiputkea - runko alumiinivalua - katos iskunkestävää ABS-muovia - katos hopeanharmaa RAL 9006, alapuoli valkoinen - suojausluokka I - pylväs kuumasinkitty teräs, hopeanharmaa RAL kork: 4010 / lev: 570 / syv: 570 Alenema 1,00 valovirta Ø 6,6 klm korkeus 4m

35 Puistohelmi Taajamavalaisin IP43 SL1 O 3x 2,5S E27 Ilkivallan kestävyysluokka 2 Puistohelmi on ilkivallan kestävä taajamavalaisin. Valaisimet kestävät erittäin hyvin iskuja, kolhuja ja muuta ilkivaltaa. Valitsemalla Puistohelmen säästöt korjaus- ja huoltokustannuksissa ovat merkit- täviä jo lyhyelläkin aikavälillä. Katoksen vakioväreinä alapuoli on valkoinen ja yläpuoli hopeanharmaa. Projektikohtaiset toiveet mm. varsien muodossa ja värityksessä (RAL-värit) huomioidaan. Suomen ensimmäinen ilkivaltaluokituksen (luokka 2) saanut valaisin. Puistohelmi on Tielaitoksen tyyppihyväksyttyjen valaisimien joukossa. väri: katos hopeanharmaa RAL 9006, muut RAL-värit tilauksesta Toimitusaika 3 viikkoa i kanta E27, suurpainenatrium- tai elohopealamppu

36 Puistohelmi Puistohelmi - Ensimmäinen ilkivallan kestävyys luokituksen saanut suomalainen puistovalaisin VTT tutkimusselostus nro AUT/STE605/96. Lisätietoja testauksesta valmistajalta. Puistohelmi on Tielaitoksen tyyppihyväksyttyjen valaisimien joukossa. - Suojausluokka 1 - Kotelointiluokka IP43 Rakenne - Runko alumiinivalua - Putkikaari kuumasinkkittyä terästä, Ø 60 mm - Kupu - opaloitu, iskunkestävä polykarbonaatti (PO) - kirkas prismoitettu polykarbonaatti (PK) - Iskuluja katos, alapuoli valkoinen, yläpuoli hopeanharmaa - Erikoisvärit eri tilauksesta - Seinäkiinnikkeitä eri tilauksesta Asennus - Kiinnitys valaisinpylvääseen Ø 60 mm - Asennuskorkeus 3-5 m - Pylväs ei sisälly toimitukseen Kytkentä - -o 3x2,5 mm Valonlähde - Elohopealamppu HME 125(80)W, kanta E27. Valaisimessa vaihtokuristin - Suurpainenaatriumlamppu HSE 70W, kanta E27 Lisätiedot - Valaisimet toimitetaan kompensoituna - Erikoisvärit eri tilauksesta - Tuulipinta ilman vartta Valaisimen valinta ilkivallankestävyyden mukaan Suositus: Suomen valoteknillinen seura r.y. Ilkivallankestävyys Valaisimien ilkivallan kestävyysvaatimuksen vaikuttaa se, mihin riskiluokkaan alue, jonne valaisin asennetaan, kuuluu. Riskiluokka määräytyy ilkivallan todennäköisyysriskin mukaan. Riskiluokat A = Riskitön alue B = Vähäisen riskin alue C = Kohtalaisen riskin alue D = Suuren riskin alueet Ilkivallankestävyysluokan valinta 0-luokka Pientalojen piha-alueet. Vartioidut alueet. Keskustat ja muut vilkasliikenteiset alueet, joilla kiinnijäämisen riski on suuri tai pienet taajamat, joissa ilkivaltaongelmia ei ole. Alueet, joilla kiinnijäämisriski on pieni ja rikkomista helpottavien välineiden saanti on helppoa. Taajamien väliset kevyen liikenteen väylät, nuorison kokoontumispaikat, koulujen ja ravintoloiden lähialueet valvomattomat liikenteen laiturialueet. Vähäliikenteiset alikulkukäytävät ja niihin verrattavat muut alueet, C-alueella matalalle asennetut (<2,5 m) valaisimet. Valaisimen ilkivallankestävyysluokka määräytyy käyttöpaikan riskiluokan ja asennuskorkeuden mukaan alla olevan taulukon mukaisesti. Ilkivallankestävyysluokat Pientalojen koriste ja pihavalot. Materiaali usein lasi. Eivät kestä iskuja. Heilurivasarakokeessa käytettävät iskuenergiat 1-luokka Rivitalojen ja pienkerrostalojen pihaalueet ydinkeskustan tie- ja katuvalaistus asennuskorkeuden ollessa suurempi kuin 5 m. Vastaa 2. luokan heilurivasarakoetta 2 kg kuula 1 m vapaapudotus Heilurivasarakokeessa eriluokkaisten valaisimien tulee kestää taulukossa esitetyt iskuenergiat. Iskut kohdistetaan koko pinnan alalle. Pintoihin kohdistetaan vähintään 10 iskua heikoimmiksi arvioituihin kohtiin. Iskujen jälkeen valaisinrungossa ei saa olla reunaosaan meneviä halkeamia eikä vikoja, jotka estävät valaisimen normaalin toiminnan. Valaisimen pääasiallinen ulkomuoto ei saa muuttua. Valaisimen ilkivallankestävyysluokka luokka 0 luokka 1 luokka 2 luokka 3 Energia J luokka 3-luokka Riskiluokka A = Riskitön alue B = Vähäisen riskin alue C = Kohtalaisen riskin alue D = Suuren riskin alueet Puistovalaisimet, asennuskorkeus n. 4 m. Ilkivalta-alttiiden alueiden matalat valaisinasennukset, seinä- ja muurivalaisimet ja pollarivalaisimet. kestävyysluokka asennuskorkeus h < 5m h > 5m Täräytyskokeessa käytettävät massat Kellastumisindeksi 20 kg Täräytyskokeella testataan valaisimet osien ja kiinnityksen kestävyyttä pylvääseen kohdistuvaa potkua tms. iskua vastaan. Täräytyskokeessa eriluokkaisten valaisimien tulee kestää esitetyillä massoilla aikaansaadut rasitukset. Valaisimen ilkivallankestävyysluokka luokka 0 luokka 1 luokka 2-3 Massa kg Aika vuosina UV-suojattu polykarbonaatti UV-suojattu polykarbonaatti + Faktor 10 käsittely Akryyli

37 400 Valonjakokäyrät alenema 1,00 valovirta Ø 6,3 klm Puistohelmi 448 Opaalikupu h - 3 m h - 4 m Kirkas kupu h - 3 m h - 4 m 3-4 m K51 K51HME125 Yksiosainen pallovalasin Malli SSTL W kg Kuvun materiaali Halk. tuulip.m 2 K51HME125AO ,2 akryyliopaali 400 0,13 K51HME125PO ,2 polykarbon. opaali 400 0,13 K51HME125PK ,2 kirkas prism. polykarbon ,13 K51HSE70PK ,2 kirkas prism. polykarbon ,13 Valonjakokäyrät alenema 1,00 valovirta Ø 6,3 klm Opaalikupu h - 4 m h - 5 m 400 Kirkas kupu h - 4 m h - 5 m 4-5 m K52 K52HME125 Riippuva, yksiosainen pallovalaisin Malli SSTL W kg Kuvun materiaali Halk. tuulip.m 2 K52HME125AO ,2 akryyliopaali 400 0,13 K52HME125PO ,2 polykarbon. opaali 400 0,13 K52HME125PK ,2 kirkas prism. polykarbon ,13 K52HSE70PK ,2 kirkas prism. polykarbon ,13

38 Puistohelmi 870 Valonjakokäyrät alenema 1,00 valovirta Ø 6,3 klm 630 Opaalikupu h - 4 m h - 5 m Kirkas kupu h - 4 m h - 5 m 4-5 m K53 K53HME125 Riippuva, katoksella varustettu, yksiosainen pallovalaisin Malli SSTL W kg Kuvun materiaali Halk. tuulip.m 2 K53HME125AO ,2 akryyliopaali 400 0,14 K53HME125PO ,2 polykarbon. opaali 400 0,14 K53HME125PK ,2 kirkas prism. polykarbon ,14 K53HSE70PK ,2 kirkas prism. polykarbon , Valonjakokäyrät alenema 1,00 valovirta Ø 6,3 klm 630 Opaalikupu h - 4 m h - 5 m 400 Kirkas kupu h - 4 m h - 5 m 4-5 m K54 K54HME125 Riippuva, kaksiosainen pallovalaisin Malli SSTL W kg Kuvun materiaali Halk. tuulip.m 2 K54HME125AO x125 22,4 akryyliopaali 400 0,26 K54HME125PO x125 22,4 polykarbon. opaali 400 0,26 K54HME125PK x125 22,4 kirkas prism. polykarbon ,26 K54HSE70PK x70 22,4 kirkas prism. polykarbon ,26

39 1690 Valonjakokäyrät alenema 1,00 valovirta Ø 6,3 klm Puistohelmi Opaalikupu h - 4 m h - 5 m Kirkas kupu h - 4 m h - 5 m 4-5 m K55 K55HME125 Riippuva, katoksella varustettu, kaksiosainen pallovalaisin Malli SSTL W kg Kuvun materiaali Halk. tuulip.m 2 K55HME125AO x125 24,4 akryyliopaali 400 0,28 K55HME125PO x125 24,4 polykarbon. opaali 400 0,28 K55HME125PK x125 24,4 kirkas prism. polykarbon ,28 K55HSE70PK x70 24,4 kirkas prism. polykarbon , K56 Malli K56HME125 Muurivalaisin SSTL W kg Kuvun materiaali Halk. K56HME125AO ,0 akryyliopaali 400 K56HME125PO ,0 polykarbon. opaali 400 K56HME125PK ,0 kirkas prism. polykarbon. 400 K56HSE70PK ,0 kirkas prism. polykarbon. 400

40 kytkentätila Kytkentäkotelo, aluminipylväät, pistorasia Kytkentäkotelo - seinävalaisimille Alumiinipylväät Malli SSTL Halk/pituus Väri 1VX /1550 valkoinen 1MX /1550 musta 2VX /1850 valkoinen 2MX /1850 musta 4VX /1950 valkoinen 4MX /1950 musta 01VX /50/2800 valkoinen 01MX /50/2800 musta - materiaalina alumiini, väri valkoinen tai musta - pylväs valetaan suoraan betoniin (syvyys 300 mm) - alumiinipylväs Ø 100 mm kiinnitetään betonipylväsjalustaan Pistorasia Malli SSTL Väri PRKVX valkoinen PRKMX musta - pistorasia on saatavissa kaikkiin pylväsvalaisinryhmiin, joissa pylvään tyviosan halkaisija on 100 mm
