1 1 NESTEKAASUKAMIINA BLUEGAZ BG 64 SÄHKÖLÄMMITIN JA -PUHALLIN TUOTENRO

2 KÄYTTÖOHJE Sisältö: A. Hyvä tietää ennen käyttöä. B. Turvatoimet C. Asennus ja käyttö D. Kaasuregulaattorin ja -pullon asennus E. Nestekaasulämmityksen käynnistys F. Nestekaasukamiinan sammutus ja kaasupullon sulkeminen G. Puhaltimen ja sähkölämmityksen käyttö H. Toimintahäiriöt ja korjaustoimet I. Kaasuregulaattorin irrotus ja kaasupullon vaihto J. Huolto ja puhdistus K. Varastointi L. Takuu A. HYVÄ TIETÄÄ ENNEN KÄYTTÖÄ Tämä kamiina tarvitsee riittävästi tilaa ja ilmanvaihtoa, jotta sitä voi käyttää turvallisesti (katso osa C). Ilmanvaihdon on oltava hyvä. Nestekaasukamiinaa saa käyttää vain tilassa, jossa on hyvä ilmanvaihto. Jätä ikkuna tai ovi aina raolleen (± 2,5 cm). Nestekaasukamiina pitää asentaa ohjeen mukaisesti, ja siinä on käytettävä hyväksyttyä letkua ja regulaattoria (katso kohta C). Kaasun tyyppi: I3B/P(30) Nimellispaine: mbar Pietsosähköinen sytytys Laitteeseen mahtuu enintään 11 kg:n kaasusäiliö. Turvajärjestelmä: happivajausjärjestelmä (ODS, Oxygen Depletion System) Jännite: V 50 Hz Ylikuumenemissuoja: termostaatti Polttoaine: nestekaasu Enimmäisteho kulutus: 4,2 kw 300 g/h Keskiteho kulutus: 2,7kW 200 g/h Vähimmäisteho kulutus: 1,4kW 100 g/h Suurin sähkölämmitysteho: W Pienin sähkölämmitysteho: 1000 W Puhallin: 20 W Polttoaineena käytetään nestekaasua, joka ei saastuta. Laite on CE-hyväksytty ja se täyttää EN 449:2002 -standardin vaatimukset sekä soveltuvin osin kaasulaitedirektiivin 90/396/ETY vaatimukset muokattuna viimeksi direktiivillä 93/68/ETY. 2

Huolto ja puhdistus K. Varastointi L. Takuu A. HYVÄ TIETÄÄ ENNEN KÄYTTÖÄ Tämä kamiina tarvitsee riittävästi tilaa ja ilmanvaihtoa, jotta sitä voi käyttää turvallisesti (katso osa C).

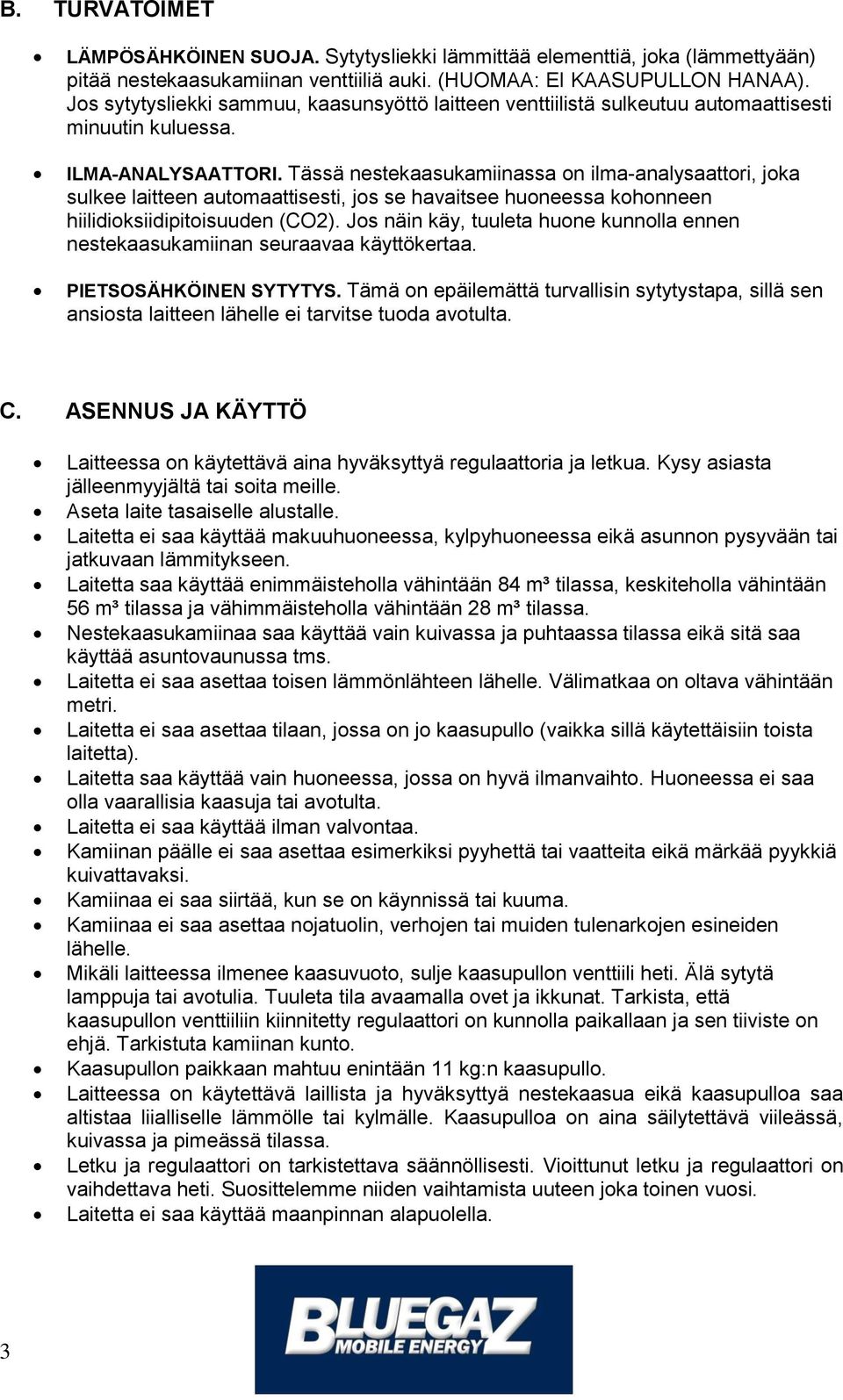

3 B. TURVATOIMET LÄMPÖSÄHKÖINEN SUOJA. Sytytysliekki lämmittää elementtiä, joka (lämmettyään) pitää nestekaasukamiinan venttiiliä auki. (HUOMAA: EI KAASUPULLON HANAA). Jos sytytysliekki sammuu, kaasunsyöttö laitteen venttiilistä sulkeutuu automaattisesti minuutin kuluessa. ILMA-ANALYSAATTORI. Tässä nestekaasukamiinassa on ilma-analysaattori, joka sulkee laitteen automaattisesti, jos se havaitsee huoneessa kohonneen hiilidioksiidipitoisuuden (CO2). Jos näin käy, tuuleta huone kunnolla ennen nestekaasukamiinan seuraavaa käyttökertaa. PIETSOSÄHKÖINEN SYTYTYS. Tämä on epäilemättä turvallisin sytytystapa, sillä sen ansiosta laitteen lähelle ei tarvitse tuoda avotulta. C. ASENNUS JA KÄYTTÖ Laitteessa on käytettävä aina hyväksyttyä regulaattoria ja letkua. Kysy asiasta jälleenmyyjältä tai soita meille. Aseta laite tasaiselle alustalle. Laitetta ei saa käyttää makuuhuoneessa, kylpyhuoneessa eikä asunnon pysyvään tai jatkuvaan lämmitykseen. Laitetta saa käyttää enimmäisteholla vähintään 84 m³ tilassa, keskiteholla vähintään 56 m³ tilassa ja vähimmäisteholla vähintään 28 m³ tilassa. Nestekaasukamiinaa saa käyttää vain kuivassa ja puhtaassa tilassa eikä sitä saa käyttää asuntovaunussa tms. Laitetta ei saa asettaa toisen lämmönlähteen lähelle. Välimatkaa on oltava vähintään metri. Laitetta ei saa asettaa tilaan, jossa on jo kaasupullo (vaikka sillä käytettäisiin toista laitetta). Laitetta saa käyttää vain huoneessa, jossa on hyvä ilmanvaihto. Huoneessa ei saa olla vaarallisia kaasuja tai avotulta. Laitetta ei saa käyttää ilman valvontaa. Kamiinan päälle ei saa asettaa esimerkiksi pyyhettä tai vaatteita eikä märkää pyykkiä kuivattavaksi. Kamiinaa ei saa siirtää, kun se on käynnissä tai kuuma. Kamiinaa ei saa asettaa nojatuolin, verhojen tai muiden tulenarkojen esineiden lähelle. Mikäli laitteessa ilmenee kaasuvuoto, sulje kaasupullon venttiili heti. Älä sytytä lamppuja tai avotulia. Tuuleta tila avaamalla ovet ja ikkunat. Tarkista, että kaasupullon venttiiliin kiinnitetty regulaattori on kunnolla paikallaan ja sen tiiviste on ehjä. Tarkistuta kamiinan kunto. Kaasupullon paikkaan mahtuu enintään 11 kg:n kaasupullo. Laitteessa on käytettävä laillista ja hyväksyttyä nestekaasua eikä kaasupulloa saa altistaa liialliselle lämmölle tai kylmälle. Kaasupulloa on aina säilytettävä viileässä, kuivassa ja pimeässä tilassa. Letku ja regulaattori on tarkistettava säännöllisesti. Vioittunut letku ja regulaattori on vaihdettava heti. Suosittelemme niiden vaihtamista uuteen joka toinen vuosi. Laitetta ei saa käyttää maanpinnan alapuolella. 3

Tässä nestekaasukamiinassa on ilma-analysaattori, joka sulkee laitteen automaattisesti, jos se havaitsee huoneessa kohonneen hiilidioksiidipitoisuuden (CO2).

4 D. KAASUREGULAATTORIN JA -PULLON ASENNUS 1. Kierrä letku kiinni kamiinan liitosventtiiliin ja kiristä letkupuristimella. Kiinnitä regulaattori letkun toiseen päähän letkupuristimella. Katso kaasuregulaattorisarjan omaa ohjetta. 2. Tarkista, että kaasupullon venttiilin muovisinetti (punainen ruuvi) on ehjä, ja irrota se. 3. Kiinnitä regulaattori kaasupullon venttiiliin vääntämällä siihen tarkoitetulla avaimella vastapäivään. Kiristä se kunnolla. 4. Aseta kaasupullo sille tarkoitettuun tilaan. Tarkista, että venttiili pääsee liikkumaan eikä taipuisa letku ole kiertynyt tai joudu puristukseen. 5. Kiinnitä nestekaasukamiinan takalevy. 6. Avaa venttiili vastapäivään. Tarkista, että laitteessa ei ole kaasuvuotoja ja että kaikki liitokset ovat varmasti kiinni. Tähän ei saa KOSKAAN käyttää avotulta, vaan tarkistus pitää tehdä saippuavedellä tai kaasuvuotoilmaisimella. E. NESTEKAASULÄMMITYKSEN KÄYNNISTYS 1. Aseta nestekaasukamiina haluttuun paikkaan kohdan ASENNUS JA KÄYTTÖ ohjeiden mukaisesti. 2. Avaa kaasupullon venttiili kääntämällä sitä vastapäivään. 3. Paina säädin pohjaan ja pidä sitä ala-asennossa. Painele pietsopainiketta, kunnes sytytysliekki ja osa polttimosta syttyy. 4. Pidä säädintä pohjassa vielä sekuntia (jotta kamiinan venttiiliä avoinna pitävä liekintunnistin ehtii kuumentua). 5. Säädä lämpötilaa painamalla säädintä kevyesti ja kääntämällä se haluttuun asentoon (1, 2 tai 3). 6. E nsimmäisellä sytytyskerralla laitteesta voi nousta hieman savua. Sitä ei tapahdu myöhemmillä sytytyskerroilla. 7. Nestekaasukamiinaa ei saa siirtää kuumana. F. NESTEKAASUKAMIINAN SAMMUTUS JA KAASUPULLON SULKEMINEN Käännä nestekaasukamiinan säädintä myötäpäivään asentoon 1. Huomaa, että myös kaasupullon venttiili on suljettava kokonaan kääntämällä sitä myötäpäivään, kunnes se on kokonaan kiinni. Sytytysliekki sammuu. 4

Kiinnitä regulaattori kaasupullon venttiiliin vääntämällä siihen tarkoitetulla avaimella vastapäivään. Kiristä se kunnolla. 4. Aseta kaasupullo sille tarkoitettuun tilaan.

G. PUHALTIMEN JA SÄHKÖLÄMMITYKSEN KÄYTTÖ 1. Kytke johto pistorasiaan ja käynnistä puhallin, joka toimii verkkovirrassa jatkuvasti. Lämmitintä voi käyttää vain 22

5 G. PUHALTIMEN JA SÄHKÖLÄMMITYKSEN KÄYTTÖ 1. Kytke johto pistorasiaan ja käynnistä puhallin, joka toimii verkkovirrassa jatkuvasti. Lämmitintä voi käyttää vain V jännitteellä. 2. Kun puhallin on käynnissä, sähkölämmityksen tehon voi valita. 3. Vaiheen I:n teho on 1000 W. Kun vaihe II on myös päällä, teho on 2200 W. 4. Sammutettaessa lämmityskytkimet suljetaan ensin nolla-asentoon, minkä jälkeen sammutetaan puhallin. Sähköpuhallin Sähkölämmityksen kytkimet H. TOIMINTAHÄIRIÖT JA KORJAUSTOIMET Toimintahäiriö Poltin ei syty. Poltin syttyy huonosti tai sammuu. Epävakaa liekki. Sytytysliekki ei syty. Syy/korjaustoimet - huono kaasunsyöttö - Regulaattori ei toimi. - Tarkista, että pullossa on kaasua. - Tarkista, että pullossa on kaasua. - Tarkista letkuliitos. - Ota yhteyttä jälleenmyyjään tai asiakaspalveluun. - Vaihda pullo. - Ota yhteyttä jälleenmyyjään tai asiakaspalveluun. - Sytytysliekissä on tukos. - Ota yhteyttä jälleenmyyjään tai asiakaspalveluun. Jos puhallin ei toimi, tarkista sulake (lasisulake 10 A) seuraavasti: Sähköpuhaltimessa on vaihdettava sulake. Tarkista, että nestekaasukamiina on sammutettu ja viileä eikä sähköjohto ole pistorasiassa. Nestekaasukamiinan vasemmassa yläkulmassa on musta sulakepidike, joka avautuu kiertämällä vastapäivään. Tarkista sulake ja vaihda se tarvittaessa uuteen. Kierrä sulakepidike paikalleen, kytke sähköjohto pistorasiaan ja tarkista toiminta. Jos puhallin ei edelleenkään toimi, ota yhteyttä jälleenmyyjään tai Scandy Gardeniin. 5

Sammutettaessa lämmityskytkimet suljetaan ensin nolla-asentoon, minkä jälkeen sammutetaan puhallin. Sähköpuhallin Sähkölämmityksen kytkimet H.

6 I. KAASUREGULAATTORIN IRROTUS JA KAASUPULLON VAIHTO Sulje venttiili ja kaasupullo. Kaasupulloa ei saa koskaan vaihtaa avotulen tai muiden sytytyslähteiden läheisyydessä. Irrota kaasupullotilan kansi ja nosta kaasupullo ulos. Varo vaurioittamasta taipuisaa letkua. Kierrä regulaattoria vastapäivään. Tarkista, että regulaattorin liittimessä ei ole vaurioita. Vie irrotettu kaasupullo turvalliseen säilytyspaikkaan. J. HUOLTO JA PUHDISTUS Kamiinaa ei saa puhdistaa, kun se on käytössä tai kuuma. Käytä kuivaa ja pehmeää liinaa. Tarkista kumitiiviste säännöllisesti ja vaihda se tarvittaessa uuteen. (Älä asenna laitteeseen pidempää tai lyhyempää letkua, sillä 50 cm on riittävä ja oikea pituus.) Korjaukset on teetettävä valtuutetulla asentajalla ja siinä on käytettävä alkuperäisvaraosia. K. VARASTOINTI Käyttökauden lopussa kamiina tulee asettaa kuivaan tilaan ja peittää, jotta polttimoon ei pääse kertymään pölyä. L. TAKUU Takuu on voimassa kaksi vuotta seuraavin ehdoin: Takuu alkaa toimituspäivästä ja ostotodistuksena toimii lasku, lähetysluettelo tai kassakuitti. Takuuaikana kaikki valmistusvialliset osat vaihdetaan veloittamatta materiaaleista ja työkustannuksista. Valmistaja vastaa takuutarkastuksesta. Takuu ei koske regulaattoria, letkua, lukitusrengasta eikä osia, joiden viat johtuvat esimerkiksi virheellisestä käytöstä, hoidosta tai säilytyksestä. Käyttäjä vastaa kaikissa tapauksissa mahdollisista kuljetuskustannuksista. 6

Vie irrotettu kaasupullo turvalliseen säilytyspaikkaan. J. HUOLTO JA PUHDISTUS Kamiinaa ei saa puhdistaa, kun se on käytössä tai kuuma. Käytä kuivaa ja pehmeää liinaa.

7 PIDÄ HUOLTA YMPÄRISTÖSTÄ! Laitteessa käytetään materiaaleja, jotka voi kierrättää. Loppuun käytetty laite tulee viedä kierrätysasemalle. Teknisiä palveluja saa seuraavasta osoitteesta: Box Malmö RUOTSI Puh Sähköposti: 7
