2 Sisältö Sisältö...1 Käyttöhuomautus...2 Varotoimet...2 Tämän laitteen turvatarrat...6 Säädös- ja. turvallisuushuomautukset...7 Muita tietoja...12 Esittely...13 Tuoteominaisuudet...13 Pakkaus...14 Tuotekuvaus...15 Liitäntäportit Ohjauspaneeli Kaukosäädin Kaukosäätimen paristojen asennus Kaukosäätimen käyttöalue Perustoiminnot...21 Projektorin liittäminen...21 Tietokoneeseen/. kannettavaan liittäminen Videolähteeseen liittäminen Projektorin kytkeminen päälle/. pois päältä...23 Projektorin kytkeminen päälle Projektorin kytkeminen pois päältä Varoitusvalo Heijastetun kuvan säätäminen...26 Projisoidun kuvan sijainnin. säätäminen Projektorin zoomin ja tarkennuksen säätäminen Projektion kuvakoon säätäminen Kuvan säätö Sijainti Heijastusasetukset Oletusasetukset Oletusasetukset Oletusasetukset 2 3D-esitys Oletusasetukset 2 Verkkoasetukset Asetusten näyttö Ohjaimet verkon kautta...44 Vianmääritys...46 Lampun vaihtaminen...51 Suodattimen puhdistaminen...52 Liitteet...53 Yhteensopivien signaalien luettelo...53 Päätteiden määritykset...55 Pääte: Tietokonetulo 1/2. (15-pinninen Mini D-sub) Pääte: Ohjaus tietokoneella. (9-pinninen D-sub) Tekniset tiedot...56 Tavaramerkit...57 Käyttäjän ohjaimet...29 Näyttövalikko (OSD)...29 Käyttöohje Kuvan säätö... 30

3 Käyttöhuomautus Varotoimet Noudata laitteen käyttöiän maksimoimiseksi kaikkia tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja kunnossapitotoimenpiteitä. Varoitus- Varoitus- Varoitus- Varoitus- Varoitus- Varoitus- Varoitus- Varoitus- Varoitus- Tämä laite on maadoitettava. Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa vahingoittaa silmiäsi. Älä altista projektoria sateelle tai kosteudelle pienentääksesi tulipalon tai sähköiskun vaaraa. Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun. Kun vaihdat lamppua, anna laitteen jäähtyä ja noudata kaikkia vaihto-ohjeita. Kun lampun käyttöikä päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppumoduuli on vaihdettu. Voit vaihtaa lampun noudattamalla luvun "Lampun vaihtaminen" ohjeita. Älä irrota kotelon kantta, saatat altistua vaaralliselle jännitteelle. Turvaudu huollossa vain pätevään huoltohenkilöstöön. Tätä tuotetta saa käyttää vain virtalähteellä, joka ei ei ylitä arvokilvessä ja virtajohdossa määritettyä jännitealuetta. Jollet ole varma kotisi virtalähteen tyypistä, kysy neuvoa myyntiedustajalta tai paikallisesta sähköyhtiöstä. Älä liitä polarisoitua pistoketta jatkojohtoon, pistorasiaan tai muuhun virtalähteeseen, jollei pinnejä voi työntää kokonaan sisään kolmijohtimiseen maadoitettuun pistorasiaan välttääksesi pinnien näkyviin jäämisen. Tämän ohjeen laiminlyönti voi johtaa tulipaloon tai sähköiskuun.

4 Käyttöhuomautus Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Älä koskaan käytä tätä laitetta verkkovirralla ukonilmalla. Älä kosketa laitetta, kaapeleita ja/tai lisävarusteita, jos näet salamointia tai kuulet ukkosen jyrinää. Ukonilman aiheuttama sähköpurkaus voi aiheuttaa sähköiskun tai vahingoittaa laitetta. Älä koskaan työnnä mitään esineitä laitteen aukkoihin. Ne saattavat koskettaa osia, joissa on vaarallinen jännite, tai aiheuttaa oikosulun, joka saattaa aiheuttaa tulipalon tai sähköiskun. Älä koskaan kaada mitään nestettä laitteen päälle. Älä jätä projektoria lasten ulottuville. Se voi pudota tai kaatua ja aiheuttaa vakavia vammoja. Älä pinoa muita laitteita tämän laitteen päälle äläkä aseta tätä laitetta muiden laitteiden päälle. Tämän laitteen ylä- ja alapinta kuumenee normaalissa käytössä ja voi vahingoittaa toista laitetta. Älä käytä lisälaitteita, jotka eivät ole tämän tuotteen valmistajan suosittelemia. Yhteensopimattomien lisälaitteiden käyttö voi aiheuttaa vaaroja tai vahingoittaa tuotetta. Älä aseta tätä tuotetta epävakaalle kärrylle, telineelle, kolmijalalle, kannattimelle tai pöydälle. Tuote voi pudota ja aiheuttaa vakavia vammoja lapselle tai aikuiselle ja tuote voi vahingoittua vakavasti. Irrota tämä laite seinäpistorasiasta ja toimita se pätevään huoltoon, jos ilmenee jokin seuraavista tilanteista: a) Virtajohto tai -pistoke on vahingoittunut. b) Laitteelle on kaatunut nestettä tai sen sisään on joutunut jokin esine. c) Projektori on ollut alttiina sateelle tai vedelle. d) Tuote ei toimi normaalisti käyttöohjeita noudatettaessa. Säädä vain ohjaimia, joiden käyttöä käsitellään käyttöohjeissa. e) Tuote on pudonnut tai jollain tavoin vahingoittunut. (Jos kotelo rikkoutuu, käsittele sitä varoen vammojen välttämiseksi.)

5 Käyttöhuomautus Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Vaara- Tämä tuote sisältää lasiosia, mukaan lukien linssi ja lamppu. Jos ne rikkoutuvat, käsittele niitä varoen vammojen välttämiseksi ja ota yhteys myyntiedustajaan korjauksen järjestämiseksi. Varo lasinsirpaleita, sillä ne voivat aiheuttaa vammoja. Siinä epätodennäköisessä tapauksessa, että lamppu särkyy, puhdista huolellisesti alue projektorin ympäriltä ja hylkää kaikki lähellä olevat elintarvikkeet, sillä ne ovat luultavasti saastuneita. Älä aseta mitään linssin eteen projektorin ollessa käytössä. Linssin eteen asetetut esineet voivat ylikuumentua ja syttyä tuleen tai aiheuttaa tulipalon. Linssinsuojus ei saa olla päällä projektorin ollessa toiminnassa. Valtuuttamattomat osien vaihdot voivat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin. (Ainut vaihto, jonka käyttäjä saa tehdä, on lampun vaihto.) Kaikkien tälle tuotteelle tehtyjen huoltojen tai korjausten jälkeen pyydä huoltoteknikkoa suorittamaan turvallisuustarkistus varmistaaksesi, että tuote on hyvässä käyttökunnossa. Älä jätä lämpöpaperiasiakirjoja tai helposti muotoaan muuttavia esineitä pitkäksi aikaa laitteen päälle tai lähelle ilmanvaihtoaukkoja. Laitteen kuumuus voi kadottaa tietoja lämpöpaperilta tai aiheuttaa esineen muodon muutoksen tai vääntymisen. Projektori ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat varoitusviestejä. Älä käytä projektoria suljetussa asennuspaikassa. Älä aseta tuotetta laatikkoon tai mihinkään suljettuun asennuspaikkaan. Muuten se voi ylikuumentua, mikä voi aiheuttaa tulipalon vaaran.

6 Käyttöhuomautus Tee näin: Kun olet purkanut tuotteen pakkauksesta, lue käyttöopas huolellisesti ja noudata kaikkia käyttöohjeita ja muita ohjeita. Kytke laitteesta virta pois päältä ennen puhdistusta. Käytä näytön kotelon puhdistamiseen pehmeää, kuivaa liinaa, joka on kostutettu miedolla pesuaineliuoksella. Irrota virtajohto virtalähteestä, jos laitetta ei käytetä pitkään aikaan. Älä: Älä tuki laitteen ilmankiertorakoja ja -aukkoja. Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai liuottimia. Älä käytä seuraavanlaisissa olosuhteissa: - Erittäin kuuma, kylmä tai kostea. - Pölyisessä tai likaisessa ympäristössä. - Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä. - Suorassa auringonvalossa. Tärkeää: Tämän käyttöoppaan sisältö voi muuttua ilman edeltävää ilmoitusta. Yritys ei ole missään tapauksessa vastuussa suorasta, epäsuorasta, erityisestä, satunnaisesta tai seurauksellisesta vahingosta, joka on seurausta tämän tuotteen käsittelystä tai käytöstä.

7 Käyttöhuomautus Tämän laitteen turvatarrat 1 Älä tuki ilmanotto- tai poistoaukkoja. Tällöin sisäinen ylikuumeneminen voi aiheuttaa tulipalon. Älä aseta käsiäsi, kasvojasi tai muita kohteita lähelle ilmanpoistoaukkoa, lampun kantta tai laitteen pohjaa. Tästä voi olla seurauksena vamma ja/tai kohteen vahingoittuminen. 2 Älä aseta mitään linssin eteen, kun projektori on käynnissä. Linssin eteen asetetut esineet voivat ylikuumentua ja syttyä tuleen tai aiheuttaa tulipalon. Jos haluat tilapäisesti keskeyttää kuvan projisoinnin, käytä kaukosäätimen tai näppäimistön AVmykistystä. 3 Älä katso linssiin, kun lamppu on päällä. Lampun voimakas voi vahingoittaa näköä. 4 Kun vaihdat lampun, irrota ensin virtajohto ja odota sitten yli 1 tunti. Lamppu voi olla rikkoutunut. Varo lasinsirpaleita. 5 Älä irrota muita kuin lampun kannen ruuveja. Älä tuki tai peitä ilmanvaihtoaukkoja

8 Käyttöhuomautus Säädös- ja turvallisuushuomautukset Tässä liitteessä on luettelo projektorin yleisistä huomautuksista. Huomautus: Käyttö Yhdysvalloissa FCC-ilmoitus MALLINIMI: PJ X5260 KAUPPANIMI: PROJEKTORI MALLINIMI: PJ X5260 Testattu olevan FCC-standardien mukainen KOTI- TAI TOIMISTOKÄYTTÖÖN Tämä laite noudattaa FCC-säännösten osaa 15. Käytölle on kaksi seuraavaa ehtoa: 1. Tämä laite ei saa aiheuttaa haitallista häiriötä, ja 2. Tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa. Tämä laite on testattu, ja se on todettu luokan B digitaalisia laitteita koskevien rajoitusten FCC:n sääntökohdan 15 mukaiseksi. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle. Varoitus: tämä tuote sisältää kemikaaleja, joiden Kalifornian osavaltio tietää aiheuttavan syöpää, vastasyntyneen epämuodostumia tai lisääntymishaittoja. Kuitenkaan mitään takuita ei ole sille, ettei laite aiheuttaisi häiriöitä radion tai television vastaanottamiseen. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä: Aseta vastaanottava antenni eri paikkaan tai asentoon. Siirrä laite kauemmas radio- tai tv-vastaanottimesta. Kytke laite pistorasiaan, joka kuuluu eri jakopiiriin kuin pistorasia,johon radio tai televisio on kytketty. Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai tv-asentajalta.

9 Käyttöhuomautus VASTUULLINEN OSAPUOLI: Ricoh Americas Corporation 5 Dedrick Place, West Caldwell, NJ Puhelin: Huomautus: Suojatut kaapelit Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta säilytetään FCCsäädöstenmukaisuus. Varoitus Sellaisten muutosten tai mukautusten tekeminen, joita valmistaja ei ole nimenomaisesti hyväksynyt, voi mitätöidä FCC:n myöntämän käyttäjän valtuutuksen käyttää tätä laitetta. TUOTTEEN SISÄLLÄ OLEVAT LAMPUT SISÄLTÄVÄT ELOHOPEAA JA NE ON KIERRÄTETTÄVÄ TAI HÄVITETTÄVÄ PAIKALLISTEN, OSAVALTION TAI LIITTOVALTION LAKIEN MUKAISESTI. Huomautus: Käyttö Kanadassa Tämä luokan B digitaalinen laite on Kanadan ICES-003- säädöksen mukainen. Remarque à l intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. Vaatimustenmukaisuusvakuutus EU-maissa EMC-direktiivi 2004/108/EY (lisäyksineen) Matalajännitedirektiivi 2006/95/EY

10 Käyttöhuomautus CE-merkintä ja jäljitettävyystiedot (vain EU-maat) Valmistaja: Ricoh Co., Ltd. 3-6 Nakamagome 1-chome, Ohta-ku, Tokyo , Japan Valtuutettu edustaja: Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Ulkomaiset tytäryhtiö- ja melupäästötiedot TUV-standardin "GS-symbolin" vaatimusten mukaisesti EU-toimiston tai edustajayrityksen tiedot on annettu alla. Ulkomaiset tytäryhtiöt Ricoh Europe PLC 20 Triton Street, London. NW1 3BF, United Kingdom Melupäästöt Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO 7779 Sähköisen ja elektronisen laitteen käyttäjätiedot Niiden maiden käyttäjillä, joilla on tässä osassa tämä symboli, on käytössä kansallisessa laissa määritetty elektronisen jätteen keräys ja jälleenkäsittely. Tuotteemme sisältävät korkealaatuisia osia, jotka on suunniteltu helposti kierrätettäviksi. Tuotteemme tai tuotepakkauksemme on merkitty seuraavalla symbolilla. 9

11 Käyttöhuomautus Tämä tuote sisältää aineita, jotka ovat haitallisia ihmisille ja ympäristölle. Lamppu sisältää elohopeaa. Hävitä tämä tuote tai käytetyt lamput paikallisten säädösten mukaisesti. Symboli ilmaisee, että tuotetta ei saa käsitellä kotitalousjätteenä. Tuote on hävitettävä erillään kotitalousjätteestä erityisissä palautus-ja keräyspisteissä. Toimimalla näiden ohjeiden mukaan varmistat, että tämä tuote tulee käsitellyksi oikein, ja autat pienentämään mahdollisia vaikutuksia ympäristölle ja ihmisten terveydelle, jotka muuten voisivat olla seurauksena epäasianmukaisesta käsittelystä. Tuotteiden kierrätys auttaa säästämään luonnon resursseja ja suojelemaan ympäristöä. Saat yksityiskohtaisempia tietoja tämän tuotteen keräys- ja kierrätysjärjestelmistä ottamalla yhteyden liikkeeseen, josta ostit tuotteen, paikalliseen jälleenmyyjään tai tuotteen myynti-/ huoltoedustajaan. Kaikki muut käyttäjät Jos haluat hävittää tämän tuotteen, ota yhteys paikallisviranomaisiin, liikkeeseen, josta ostit tämän tuotteen, paikalliseen jälleenmyyjään tai myynti-/huoltoedustajaan. Vain Turkissa KAUKOSÄÄTIMEN PARISTOT Varoitus Älä koskaan heitä paristoja tuleen. Paristojen väärä hävittäminen voi aiheuttaa niiden räjähtämisen tai vuodon ja aiheuttaa vakavia vammoja. Jos paristosta vuotava neste joutuu kosketuksiin ihon kanssa, huuhtele neste välittömästi pois vedellä ja ota yhteys lääkäriin. Jos nestettä valuu laitteelle, vältä kosketusta ja pyyhi neste pois talouspaperilla. Hävitä sitten käytetty talouspaperi syttyvänä roskana kasteltuasi talouspaperin vedellä. Huomautuksia Varmista, että käytät AAA (R03) -kokoa olevia paristoja. Toimita käytetyt paristot erityisiin keräyspisteisiin. Paristojen hävittämisessä tulee kiinnittää huomiota ympäristövaikutuksiin. Älä sekoita eri paristotyyppejä tai yhdistä käytettyjä ja uusia paristoja. Jos kaukosäädin ei toimi oikein, tai jos käyttöalue lyhenee, vaihda molemmat paristot. Jos paristot ovat lopussa, tai et aio käyttää kaukosäädintä pitkään aikaan, poista paristot estääksesi hapon vuotamisen paristokoteloon. 10

12 Käyttöhuomautus Seuraavat tiedot koskevat vain EU:n jäsenmaita: [Paristojen ja/tai akkujen hävittäminen] Ylirastitettu pyörällinen jäteastiasymboli tarkoittaa, että paristot ja/tai akut on kerättävä ja hävitettävä erillään kotitalousjätteestä. Jos paristot tai akku sisältää enemmän lyijyä (Pb), elohopeaa(hg), ja/tai kadmiumia (Cd) kuin on määritetty akkudirektiivissä (2006/66/EY), lyijyn (Pb), elohopean (Hg) ja/tai kadmiumin (Cd) kemiallinen symboli esiintyy ylirastitetun pyörällisen jäteastian alla. Osallistumalla erilliseen paristojen keräykseen autat varmistamaan tuotteiden ja paristojen oikean hävittämisen ja siten estämään potentiaaliset negatiiviset vaikutukset ympäristölle ja ihmisten terveydelle. Saat yksityiskohtaiset tiedot maasi keräyspisteistä ja kierrättämisestä ottamalla yhteyden paikallisviranomaisiin tai liikkeeseen, josta ostit tämän tuotteen. 11

13 Käyttöhuomautus Muita tietoja Kuvien tekijänoikeudet Kun heijastat projektorilla kuvia, ole varovainen, ettet loukkaa suojatun materiaalin tekijänoikeuksia. Seuraavat ovat esimerkkejä, joissa voidaan loukata suojatun materiaalin tekijänoikeuksia. Kuvien tai elokuvien esittäminen kaupallisessa tarkoituksessa Kuvien tai elokuvien muokkaus toiminnoilla, kuten pysäytys, suurennus tai zoomaus kuvien esittämiseksi kaupallisessa tarkoituksessa ja julkisesti nähtäväksi Kuvien tai elokuvien kuvasuhteen muuttaminen toiminnoilla, jotka muuttavat kuvan kokoa kuvien esittämiseksi kaupallisessa tarkoituksessa ja julkisesti nähtäväksi Huomautus 3D-kuvia katsoville käyttäjille Kiinnitä huomiota seuraaviin seikkoihin, kun katsot projektorin kuvia 3D-laseilla: 3D-kuvien katsominen vaihtelee yksilöllisesti. Älä käytä 3D-laseja minkään muun materiaalin kuin 3D-kuvien katsomiseen. Varmista ennen 3D-kuvien katsomista, että luet 3D-lasien ja 3Dyhteensopivan sisällön mukana tulleet käyttöohjeet. Vältä 3D-kuvien pitkäkestoista katselua. Pidä 15 minuutin tauko tai pitempi aina tunnin katselun jälkeen. Jos tunnet pahoinvointia katsoessasi 3D-kuvia, lopeta niiden katsominen. Jos paha olo jatkuu, ota yhteyttä lääkäriin. Kun katsot 3D-kuvaa huoneessa, jossa on LED-valaistusjärjestelmä tai loistelamppuvalaistus, sinusta saattaa tuntua, että huonevalaistus vilkkuu. Jos näin käy, himmennä valoja, kunnes et enää havaitse vilkuntaa, tai sammuta valot. Jos sinulla tai jollakin perheenjäsenelläsi on valoherkkyydestä aiheutuvien kohtausten historiaa, ota yhteys lääkäriin ennen 3Dkuvien katsomista. 12

14 Esittely Tuoteominaisuudet Erinomaisiin ominaisuuksiin kuuluvat: True XGA ( ) osoitettavaa pikseliä Single chip DLP -teknologia NTSC3.58/NTSC4.43/PAL (M/N) - ja SDTV (480i/ 576i) -, EDTV (480p/576p) -, HDTV (720p/1080i/1080p) -yhteensopiva Moni-automaattiset toiminnot: Automaattinen tunnistus, Automaattinen kuva ja Automaattinen säätöjen tallentaminen Kaukosäädin Helppokäyttöinen monikielinen näyttövalikko Kehittynyt digitaalinen trapetsikorjaus ja korkealaatuinen täyden näyttökuvan uudelleenskaalaus Sisäinen 8:n Watin monokaiutin. UXGA-, WXGA-, SXGA+-, SXGA-, XGA-pakkaus ja VGA-koon muuttaminen 13

15 Esittely Pakkaus Projektorin toimitukseen kuuluvat kaikki alla näkyvät nimikkeet. Varmista ettei osia puutu. Ota heti yhteys jälleenmyyjään, jos jotakin puuttuu. Note Koska eri maissa on eri sovelluksia, joillakin alueilla voi olla eri lisävarusteita. Projektori ja linssinsuojus Langaton kaukosäädin Kaukosäätimen paristot (AAA/R03) Virtajohto RGB-kaapeli Kantolaukku Note (*) Tämä toimitukseen kuuluva CD-ROM-levy sisältää käyttöoppaan PDF-muodossa ja projektorin hallinta -apuohjelman. Asiakirjat: CD-ROM-käyttöopas (*) Käyttöopas 14

16 15 Esittely Tuotekuvaus Ohjauspaneeli Lampun kansi Zoomausvipu Ilmanvaihto (tulo) Kaiutin Tarkennusrengas Ilmanvaihto (poisto) Etätunnistin Linssinsuojus Linssi Liitäntäportit Säädettävä jalka Suodatin

17 Esittely Liitäntäportit LAN-pääte DVI-D-tulopääte HDMI-tulopääte Tietokone 1 -tulopääte Monitori-lähtöpääte S-video-tulopääte Y/P B /P R -päätteet (Komponentti) Huoltoportti Vaihtovirtatulopistorasia Tietokone 2 -tulopääte Tietokoneen ohjauspääte (RS232-yhteensopiva) Video-tulopääte Audiotulopäätteet (vasemmalta oikealle) (1) Y/P B /P R (Komponentti) (2) Tietokone 1, Tietokone 2 ja DVI-D (3) S-video ja Video Audio-lähtöpääte Varkaudenestolukituksen aukko (Kensington -lukko) 16

18 Esittely Ohjauspaneeli Virta ja Virran merkkivalo 2 Lampun merkkivalo 3 Lämpötilan merkkivalo 4 Äänenvoimakkuus - 5 Keystone (Trapetsivääristymä) Katso osiota Projektorin virran kytkeminen päälle/pois päältä. (Katso sivut 23 24); Ilmaisee projektorin virtatilan. Osoittaa projektorin lampun tilan. Ilmaisee projektorin sisälämpötilan. Pienentää kaiuttimen äänenvoimakkuutta. Käytä - tai -painiketta säätääksesi kuvaa projektorin kallistuksen aiheuttaman kuvan vääristymän kompensoimiseksi. 6 Enter Valitse tai vahvista asetuksia. 7 Äänenvoimakkuus + 8 Nelisuuntaiset valintanäppäimet 9 11 Suurentaa kaiuttimen äänenvoimakkuutta. Käytä painikkeita tai tai tai kohtien valitsemiseen tai valinnan säätämiseen. 9 Menu Käynnistä näyttövalikko (OSD) painamalla "Menu"-painiketta tai siirry edelliseen valikkoon. (Katso sivu 29) 10 Input Vaihda tulojen Computer1, Computer2, Component, Video, S- Video, DVI ja HDMI välillä. 11 AV Mute Kytkee audion ja videon hetkellisesti pois päältä/päälle

19 Esittely Kaukosäädin Infrapunalähetin Lähettää signaalia projektoriin. 2 Merkkivalo 3 Enter Valitse tai vahvista asetuksia. 4 Nelisuuntaiset valintanäppäimet Käytä - tai - tai - tai -painikkeita valitaksesi kohtia tai tehdäksesi säätöjä valintaasi. 5 AV Mute Kytkee audion ja videon hetkellisesti pois päältä/päälle. 6 Freeze Pysäytä kuvan näyttäminen. Paina uudelleen jatkaaksesi kuvan näyttämistä. 18

20 Esittely Note Paina Sisääntulo -näppäintä, kun haluat valita Komponentti- tai DVI-D-tulolähteen. 7 Eco Projektorin lampun himmentäminen pienentää virrankulutusta ja pidentää lampun kestoa. 8 Volume +/- Suurentaa/pienentää kaiuttimen äänenvoimakkuutta. 9 Video Painamalla "Video"-painiketta voit valita Videotulo-päätteen. 10 HDMI Valitse "HDMI"-tulopääte painamalla HDMI-painiketta. 11 Magnify Suurenna näyttökuvan osa. Et voi käyttää tätä toimintoa, kun "Natiivi" on valittu "Kuvasuhde"-asetuksessa. 12 S-video Painamalla "S-Video"-painiketta voit valita S-videotulo-päätteen. 13 Power Katso osiota "Projektorin virran kytkeminen päälle/pois päältä." (Katso sivut 23-24) 14 Menu Käynnistä näyttövalikko (OSD) painamalla "Menu"-painiketta tai siirry edelliseen valikkoon. (Katso sivu 29) 15 Input Vaihda tulojen Computer1, Computer2, Component, Video, S-Video, DVI ja HDMI välillä. 16 Auto Set Säädä automaattisesti tietokoneen RGB-signaalia. 17 Picture Vaihda kuvatilaa. 18 Keystone +/- Säädä kuvaa projektorin kallistuman aiheuttaman kuvavääristymän kompensoimiseksi. 19 Computer1 Paina "Computer1" valitaksesi Tietokone 1 -tulopäätteen. 20 Computer2 Paina "Computer2" valitaksesi Tietokone 2 -tulopäätteen. 21 Aspect Säädä kuvasuhde tämän toiminnon avulla. 22 Status Näyttää Tilanäyttö-valikon. (Katso sivu 43) 23 Numeronäppäin 19

21 Esittely Kaukosäätimen paristojen asennus 1 Paina lujasti ja 2 Asenna uudet paristot 3 Liu'uta kansi takaisin liu'uta paristokansi (AAA/R03) Varmista, paristojen päälle niin, että pois. paristot on kohdistettu oikea napaisuus huomioiden (+/ ). se napsahtaa paikalleen. Älä yhdistä eri paristotyyppejä tai käytettyjä ja uusia paristoja. Oikean käytön varmistamiseksi huomioi seuraavat varotoimet: Käytä AAA/R03-tyypin paristoja. Vältä kosketusta veden tai nesteen kanssa. Älä altista kaukosäädintä kosteudelle tai lämmölle. Älä pudota kaukosäädintä. Jos paristo on vuotanut kaukosäätimeen, pyyhi kotelo huolellisesti puhtaaksi ja asenna uudet paristot. Räjähdysvaara, jos tilalle vaihdetaan vääräntyyppinen paristo. Hävitä käytetyt paristot ohjeiden mukaisesti. Poista paristot kaukosäätimestä, kun sitä ei käytetä pitkään aikaan. Kaukosäädin ei ehkä toimi, jos infrapunatunnistimeen kohdistuu kirkas auringonpaiste tai loistelamppu. Kaukosäätimen käyttöalue Osoita kaukosäätimellä projektoria (infrapunakaukovastaanotinta), kun painat jotakin painiketta. Kaukosäätimen enimmäiskäyttöalue on noin 23,0 (7 m) ja ±15 kulmassa projektorin edessä. 23,0 (7m) Noin 7 m ja 15 20

22 E62405SP R PB PR Perustoiminnot Note Projektorin liittäminen Tietokoneeseen/kannettavaan liittäminen Varmista, että virtapistoke on liitetty k o k o n a a n s i s ä ä n projektorin vaihtovirtapistorasiaan ja seinäpistorasiaan. Seinäpistorasian on oltava lähellä projektoria ja helposti tavoitettavissa Monitorilähtö HDMI Service Lan DVI Computer In1 Monitor Out S-Video Y Computer In2 RS-232 Video Audio-In Audio-In Audio-In Audio-Out Note Koska eri maissa on eri sovelluksia, joillakin alueilla voi olla eri lisävarusteita Virtajohto (kuuluu toimitukseen) 2...LAN-kaapeli 3... DVI-D-kaapeli 4... HDMI-kaapeli 5...Monitorilähtökaapeli 6...Audiokaapeli 7...RGB-kaapeli (kuuluu toimitukseen) 8...Sarjakaapeli Jotta varmistetaan projektorin toimiminen hyvin tietokoneen kanssa, varmista, että näyttötilan ajoitus on yhteensopiva projektorin kanssa. (Katso sivut 53-54) Käytä projektorin toimitukseen kuuluvia kaapeleita. 21

23 E62405SP R PB PR Perustoiminnot Note Videolähteeseen liittäminen Varmista, että virtapistoke on liitetty kokonaan sisään projektorin vaihtovirtapistorasiaan ja seinäpistorasiaan. Seinäpistorasian on oltava lähellä projektoria ja helposti tavoitettavissa. DVD-soitin, tv-sovitin HDTV-vastaanotin S-videolähtö 5 3 HDMI Service Lan DVI Computer In1 Monitor Out S-Video Y Computer In2 RS-232 Video Audio-In Audio-In Audio-In Audio-Out 6 3 Note Koska eri maissa on eri sovelluksia, joillakin alueilla voi olla eri lisävarusteita. 1 Videolähtö S-videolähtö 1... Virtajohto (kuuluu toimitukseen) 2... HDMI-kaapeli 3...Audiokaapeli RCA-komponenttikaapeli 5...S-videokaapeli 6... Komposiittivideokaapeli 22

24 Perustoiminnot Projektorin kytkeminen päälle/ pois päältä Projektorin kytkeminen päälle 1. Varmista että virtajohto ja signaalikaapeli on liitetty kunnolla. Virran merkkivalo muuttuu punaiseksi. 2. Poista linssinsuojus. 3. Sytytä lamppu painamalla ohjauspaneelin tai kaukosäätimen "Power" -painiketta. Virran merkkivalo vilkkuu sinisenä. Aloitusnäyttö näkyy noin 5 sekuntia. Kun näyttö katoaa näkyvistä, virran merkkivalo muuttuu siniseksi. Kun käytät projektoria ensimmäistä kertaa, kielivalikko tulee näkyviin aloitusnäytön jälkeen. (Katso sivu 37) 4. Käynnistä lähde (tietokone, kannettava, videosoitin jne.) Projektori tunnistaa lähteen automaattisesti. Note Jos liität samanaikaisesti useita lähteitä, paina "Input" -painiketta tai vaihda tuloja kaukosäätimen "Computer1" -, "Computer2" -, "S- Video-", "Video"- tai "HDMI"- painikkeella. VAARA:..Älä katso linssiin, kun lamppu on päällä. Lampun voimakas voi vahingoittaa näköä...älä tuki ilmanotto- tai poistoaukkoja. Tällöin sisäinen ylikuumeneminen voi aiheuttaa tulipalon...älä aseta käsiäsi, kasvojasi tai muita kohteita lähelle ilmanpoistoaukkoa, lampun kantta tai laitteen pohjaa. Tästä voi olla seurauksena vamma ja/tai kohteen vahingoittuminen. 2 Virta TAI Note Käynnistä ensin projektori ja sitten signaalilähteet. 1 Linssinsuojus 23

25 Perustoiminnot Projektorin kytkeminen pois päältä 1. Kun painat "Power" -painiketta, kuvaruutunäytölle tulee seuraava viesti. 2. Paina "Power" -painiketta uudelleen sammuttaaksesi projektorin lampun. 3. Jäähdytystuulettimen toiminta jatkuu noin 60 sekunnin ajan ja virran merkkivalo vilkkuu punaisena. Kun jäähdytys on lopussa, kaikki valot lakkaavat vilkkumasta ja projektori siirtyy valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytyskierto on suoritettu ja laite mennyt valmiustilaan. Paina valmiustilassa "Power" - painiketta, jos haluat käynnistää projektorin uudelleen. 4. Irrota virtajohto pistorasiasta ja projektorista. 24

26 Perustoiminnot Varoitusvalo Kun "Lämpötila" -merkkivalo palaa punaisena, projektori on ylikuumentunut. Projektori sammuu automaattisesti. Kun "Lamppu" -merkkivalo palaa punaisena ja alla näytetty viesti tulee näkyviin näytölle, projektori on havainnut, että lamppu on saavuttanut käyttöikänsä lopun. Vaihda lamppu niin pian kuin mahdollista tai ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen. Kun "Lämpötila" -merkkivalo vilkkuu punaisena (0,5 s päällä, 0,5 sekuntia pois) ja seuraava viesti näkyy näytössä, tuulettimeen on tullut vika. Lopeta projektorin käyttö ja irrota virtajohto pistorasiasta ja ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseemme. 25

27 Perustoiminnot Heijastetun kuvan säätäminen Projisoidun kuvan sijainnin säätäminen Tämä projektori on varustettu säädettävällä nostojalalla kuvan nostamisen ja laskemisen heijastuspinnalle sopivaksi. 1. Käytä säädettävää jalkaa näyttökulman hienosäätämiseen. Note Voit nostaa projektorin etuosaa ylös 7 astetta kiertämällä säädettävää jalkaa. Säädettävät jalat edessä Enimmäispituus: 25 mm 1 26

28 Perustoiminnot Projektorin zoomin ja tarkennuksen säätäminen Voit kiertää zoomausrengasta sisään- ja ulospäin. Tarkenna kuva kiertämällä tarkennusrengasta, kunnes kuva on selkeä. Tarkkuusalue on 1,3 15 metriä. Zoomausvipu Tarkennusrengas Projektion kuvakoon säätäminen Projisoidun kuvan koko 0,8 7,6 metriä. Korkeus Halkaisija Leveys Ruutu Ruutu (H) Näkymä sivulta Poikkeama (Hd) sivultaprojisointietäisyys (E) 27

29 Perustoiminnot Näytön halkaisija (tuumina) Näyttökoko LxK Projisointietäisyys (E) Poikkeama (Hd) (m) (tuumaa) (m) (jalkaa) Leveys Korkeus Leveys Korkeus laaja tele laaja tele (m) (jalkaa) 32 0,65 0,49 25,6 19,2 1, ,3 5,1 0,10 0,3 40 0,81 0,61 32,0 24,0 1,6 2,0 5,3 6,4 0,12 0,4 60 1,22 0,91 48,0 36,0 2,4 2,9 8,0 9,6 0,18 0,6 70 1,42 1,07 56,0 42,0 2,8 3,4 9,3 11,2 0,21 0,7 80 1,63 1,22 64,0 48,0 3,3 3,9 10,7 12,8 0,24 0,8 90 1,83 1,37 72,0 54,0 3,7 4,4 12,0 14,4 0,27 0, ,03 1,52 80,0 60,0 4,1 4,9 13,3 16,0 0,30 1, ,44 1,83 96,0 72,0 4,9 5,9 16,0 19,2 0,37 1, ,05 2,29 120,0 90,0 6,1 7,3 20,0 24,0 0,46 1, ,66 2,74 144,0 108,0 7,3 8,8 24,0 28,8 0,55 1, ,08 3,81 200,0 150,0 10,2 12,2 33,3 40,0 0,76 2, ,10 4,57 240,0 180,0 12,2 14,6 40,0 48,0 0,91 3,0 Tämä taulukko on tarkoitettu vain viitteeksi käyttäjälle. 28

30 Näyttövalikko (OSD) Käyttäjäasetukset Projektorissa on monikielinen näyttövalikko, jonka avulla voit säätää kuvia ja muuttaa useita asetuksia. Käyttöohje 1. Voit avata näyttövalikon painamalla ohjauspaneelin tai kaukosäätimen "Menu" -painiketta. 2. Kun näyttövalikko tulee näkyviin, käytä - näppäimiä valitaksesi minkä tahansa kohteen päävalikosta. Tehdessäsi valintaa tietyllä sivulla, voit siirtyä alivalikkoon painamalla -näppäintä. 3. Valitse -näppäimillä haluamasi kohde alavalikosta ja paina "Enter"-painiketta säätääksesi asetuksia - tai -näppäimellä. Voit poistua kohteen säätämisestä painamalla "Enter"-painiketta uudelleen. 4. Jos sana "Asetuksiin" näkyy asetuksessa, voit siirtyä toiseen alivalikkoon painamalla "Enter"- painiketta. Sulje alivalikko painamalla säädön jälkeen "Menu"- painiketta. 5. Kun olet säätänyt asetukset, palaa päävalikkoon painamalla "Menu"- painiketta. 6. Voit poistua painamalla "Menu" -painiketta uudelleen. Näyttövalikko sulkeutuu. Note Jos mitään painiketoimintoa ei tehdä 10 sekuntiin, näyttövalikko sulkeutuu automaattisesti. Päävalikko Asetus Alivalikko 29

31 Käyttäjäasetukset Kuvan säätö Note "Terävyys" -, "Kohinanpoisto" - ja "Värien kylläisyys" -toiminto ovat tuettuja vain Video/S-video/ Komponenttitulolähteillä. Kontrasti Kontrasti säätelee kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa kuvan mustan ja valkoisen määrää. Painamalla Painamalla Kirkkaus Säädä kuvan kirkkautta. Painamalla voit vähentää kontrastia. voit lisätä kontrastia. voit tummentaa kuvaa. Painamalla voit vaalentaa kuvaa. Värien kylläisyys Säädä videokuvaa mustavalkoisesta täysvärikuvaan. Painamalla Painamalla Terävyys Säädä kuvan terävyyttä. voit vähentää kuvan värien määrää. voit lisätä värien määrää kuvassa. Painamalla voit vähentää terävyyttä. Painamalla voit lisätä terävyyttä. Kohinanpoisto Säädä näytön kohinanpoistotaso. 30

32 Käyttäjäasetukset Kuvatila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Valitse kohde - tai -näppäimillä. Kirkas: Tila kirkkauden korostamiseen. Vakio: Tila kirkkauden ja väritoiston välisen tasapainon optimointiin. Luonnollinen: Tila väritoiston korostamiseen. R-taso Säädä punaisen signaalitasoa - tai -painikkeella. G-taso Säädä vihreän signaalitasoa - tai -painikkeella. B-taso Note "RGB-syöttö" on tuettu vain HDMIlähteellä. Säädä sinisen signaalitasoa - tai -painikkeella. RGB-syöttö Säädä HDMI-kuvatietojen aluetta. Autom.: Tunnista RGB-alue automaattisesti. Vakio: Käsittele tulokuvaa vakiovärialuetietona. Täysi: Valitse tämä tila, kun AV-laitteesta lähetetään tietokonesignaalia tai täyden alueen signaalia. Automaattiset asetukset Synkronoi tietokonesignaali automaattisesti. Sijainti Katso seuraava sivu. 31

33 Käyttäjäasetukset Kuvan säätö Sijainti Note Sijainti on tuettu vain analogisella RGB-signaalilla, joka lähetetään Tietokone 1 - tai Tietokone 2 -päätteestä. Seuranta Poistaa välkynnän näytetystä kuvasta. Säädä arvoa -painikkeella. Taajuus - tai Säädä pisteiden kokonaislukumäärää yhdessä vaakasuuntaisessa jaksossa. Käytä - tai - painiketta numeron säätämiseen tietokoneen kuvaa vastaavaksi. Vaakasijainti Painamalla Painamalla Pystysijainti Painamalla Painamalla voit siirtää kuvaa vasemmalle. voit siirtää kuvaa oikealle. voit siirtää kuvaa alaspäin. voit siirtää kuvaa ylöspäin. 32

34 Käyttäjäasetukset Heijastusasetukset Kuvasuhde Säädä kuvasuhde tämän toiminnon avulla. Normaali: Suurenna tuleva kuva sopimaan näyttöön muuttamatta kuvasuhdetta tai videosignaalia. Täysi: Näyttää lähetetyn kuvan resoluutiolla suurentamalla sen koko kuvaruudun täyttäväksi. 16:9: Näyttää lähetetyn kuvan keskitettynä kuvaruudulle 16:9- kuvasuhteessa. Zoomaus: Näyttää 4:3-keskialueen 16:9-signaalista. (Jos tulosignaali on 4:3-signaali, näytettyä kuvaa venytetään vaakasuunnassa.) Natiivi: Näyttää tulevan kuvan videosignaalin natiiviresoluutiolla. Natiivinäyttö ei ole käytettävissä Y/PB/ PR-, Video- ja S-videotulokuville. Kuvan sijainti Näytön sallii projisoidun kuvan siirtämisen pystysuunnassa, kun näytön kokoasetus on "16:9"-näyttö (alueella XGA ) Seinän värin korjaus Käytä tätä toimintoa valitaksesi seinän väri vaihtoehdoista "Pois", "Valkotaulu", "Beige", "Liitutaulu (vihreä)" ja "Harmaa". Tausta, kun ei signaalia Käytä tätä toimintoa näyttääksesi näytön "Logo", "Sininen" tai "Ei valintaa", jos signaalia ei tule. Näytä kuvake Valitse "Päällä", jos haluat näyttää kuvakkeet toiminto-oppaina. Valitse "Pois" piilottaaksesi kuvakkeet. 33

35 Käyttäjäasetukset Aloitusnäyttö Aseta tällä toiminnolla haluttu käynnistysruutu. Jos muutoksia tehdään, ne tulevat voimaan seuraavan kerran, kun projektori käynnistetään. Päällä: Näytä käynnistysruutu. Pois: Logoa ei näytetä. Käyttäjän logo Käyttäjän logoja voidaan näyttää käynnistysnäytössä tai taustakuvana, kun tulosignaalia ei ole. Note Kuvan tallentaminen voi kestää jopa 120 sekuntia. Tämä voi vaihdella tulosignaalin resoluution mukaan. Tallenna logo: Projisoi käyttäjän logoksi tallennettava kuva ja suorita sitten tämä toiminto. Kuvan kaappaaminen: 1. Etsi kuva tulolähteestä. 2. Projisoi kuva. 3. Valitse [Tallenna logo --> Suorita] ja valitse [OK] 4. Aloita kuvan kaappaus. 5. Kun kuvankaappaus on valmis, seuraava viesti tulee näkyviin: 34

36 Käyttäjäasetukset Logon vahvistus: Näytä käyttäjän vahvistettu logo. Logon poisto: Palaa oletuslogoon. Kuvamuoto: Kaappaus onnistuu vain, jos ulkoinen lähde on tuettu. Taustavärin kaappaus ei ole tuettu. Jos lähdekuvan resoluutio on suurempi kuin tavun (24-bittinen WXGAkuvaresoluutio) kuvakoko, splash-kuva kaapataan lähdekuvan keskirajauksen jälkeen enintään tavuisena säilyttäen lähteen kuvasuhteen. Jos käyttäjä on kaapannut kuvan, kaapatun kuvan tiedot korvataan uusilla. 3D-kuva ei ole tuettu. 35

37 Käyttäjäasetukset Oletusasetukset 1 Note Jos [Käynnistystapa] on asetettu tilaan [Autom.], ja jos virta on päällä virtakatkoksen jälkeen, projektori käynnistyy. Sammutus yht. katk. Asettaa laskettavan ajanjakson. Ajastin alkaa laskea aikaa, kun projektori ei enää vastaanota signaaleja. Laskennan loputtua projektori sammuu automaattisesti. Autom. sisääntulon haku Kun tämä toiminto on kytketty tilaan "Päällä", projektori etsii muita signaaleja, jos nykyinen signaali kadotetaan. Kun tämä toiminto on kytketty tilaan "Pois", haetaan vain määritettyä liitäntäporttia. Käynnistystapa Asettaa kytketäänkö virta päälle, kun Päälle/valmiustila - painiketta painetaan "Painike", tai kun virtakytkin kytketään päälle "Autom.". Valm.tila virransäästö Korkea: Valitse "Korkea" säästääksesi virtaa valmiustilassa (alle 0,5 W). Monitorin lähtöportti ja LAN-ohjaustoiminto ovat pois käytöstä valmiustilassa. Matala: Valitse "Matala" palataksesi normaaliin valmiustilaan. Lampun teho Eco: Valitse "Eco", jos haluat himmentää projektorin lamppua pienentääksesi virrankulutusta ja pidentääksesi lampun kestoa. Vakio: Vakiotila. Ohjausliitäntä 36

38 Käyttäjäasetukset PC Control: Salli tietokoneohjaus käyttämällä PCohjauspäätettä. (Oletusasetus) LAN: Salli projektorin hallinta verkon kautta verkkoselaimella (Internet Explorer). Kieli Valitse monikielinen näyttövalikko. Avaa alavalikko painamalla -painiketta ja valitse sitten haluamasi kieli -, -, - tai -näppäimellä. Vahvista valinta painamalla "ENTER". Heijastustapa Vakio Tehtaan oletusasetus. Kuva projisoidaan suoraan ruudulle. Takaa Projektori kääntää kuvan vasemmalta oikealle, kun projisoit läpikuultavan heijastuspinnan takaa. Katto Projektori kääntää kuvan ylösalaisin, kun käytät kattokiinnitysprojisointia. Katto, taka Projektori kääntää samanaikaisesti kuvan vasemmalta oikealle ja ylösalaisin. Voit projisoida kattokiinnitetyllä projektorilla läpikuultavan heijastuspinnan takaa. 37

39 Käyttäjäasetukset Oletusasetukset 2 Korkean paikan tila Note Oletussalasana on "000000" (ensimmäisellä kerralla). Kun "Päällä" on valittuna, tuulettimet pyörivät nopeammin. Aseta Korkean paikan tila "Päällä", kun projektoria käytetään yli 750 m: n korkeudessa. Näppäinlukko Kun näppäinlukkotoiminto on kytketty "Päällä", ohjauspaneeli on lukittu lukuun ottamatta "Virta"-näppäintä. Projektoria voi silti käyttää kaukosäätimellä. Voit taas käyttää ohjauspaneelia kun valitset asetukseksi "Pois". Salasana Määritä salasana: Ensimmäistä kertaa 1. Valitse [Määritä salasana --> Suorita] ja aseta salasana painamalla "ENTER"-painiketta. 2. Anna oletussalasana "000000" ja vahvista se painamalla "ENTER"-painiketta. 38

40 Käyttäjäasetukset 3. Anna uusi salasana ja vahvista se painamalla "ENTER"- painiketta. 4. Anna uusi salasana uudelleen ja vahvista se painamalla "ENTER"-painiketta. Note Salasanan on oltava 6 numeroa. Anna uusi salasana kaukosäätimen numeropainikkeilla ja vahvista se painamalla "Enter"- painiketta. Vaihda salasana 1. Anna vanha salasana painamalla "ENTER"-painiketta. 2. Anna nykyinen salasana numeropainikkeilla ja vahvista se painamalla ENTER-painiketta. 3. Anna uusi salasana kaukosäätimen numeropainikkeilla (6 merkkiä pitkä) ja vahvista valinta painamalla ENTERpainiketta. 4. Anna uusi salasana uudelleen ja vahvista se painamalla ENTER-painiketta. Jos väärä salasana annetaan 5 kertaa, projektori sammuu automaattisesti. Jos olet unohtanut salasanan, ota yhteyttä paikalliseen toimistoon saadaksesi tukea. Rekisteröi suojaus: Valitse Päällä, jos haluat ottaa käyttöön varmennuksen, kun projektori käynnistetään. Valitse "Pois", jos haluat, että projektori voidaan käynnistää ilman salasanaa. Tekstitys Tämä projektori tukee erikoisominaisuutta nimeltä closed tekstitys, mikä mahdollista tekstityksen näyttämisen kuvan alaosassa. Tämä toiminto on US Federal Communications Commission (FCC): n asettamien säädösten mukainen. Pois: Valitse Pois, jos haluat kytkeä tekstityksen pois päältä. Tekstitys 1: Tekstitys 1 -kieli, mukaan lukien amerikan englanti. Tekstitys 2: Tekstitys 2 -kieli, mukaan lukien espanja, ranska, portugali, saksa ja tanska. (Käyttäjän TV-kanavan mukaan) 39

41 Käyttäjäasetukset Erilaisten lähetys- tai signaalijärjestelmien mukaan toiminto ei ehkä toimi oikein muilla alueilla tai muissa maissa, joissa TV-ohjelmat eivät tue tekstitystä. Tekstitys ei ehkä näy oikein signaaliolosuhteiden tai videonauhojen tallennusympäristön vuoksi. Kun vaihdat lähetyskanavaa tai toistat videonauhaa käyttämällä "trikkitoisto" toimintoja, kuten takaisin- tai eteenpäin kelausta, liitetyn laitteen toiminnot voivat saada tekstityksen jäämään hetkeksi näytölle. Tekstitys on käytettävissä Video- ja S-video-tulokuvissa. 3D-esitys Katso seuraava sivu. Verkkoasetukset Katso sivu 42. Nollaa kaikki Palauta säädöt ja asetukset tehtaan oletusarvoihin. 40

42 Käyttäjäasetukset Oletusasetukset 2 3D-esitys Note 3D-katsomiseen vaaditaan yhteensopiva 3Dlähde, 3D-sisältö ja aktiiviset sulkijalasit. "Vas./oik. kääntö" on käytettävissä vain, kun 3D on otettu käyttöön ja tämän 3D-tila on vain DLPlinkityslaseille. Tätä asetusta on ehkä muutettava, kun 3D-elokuva käynnistetään uudelleen. Projektorin HDMI-tulo ei tue 3D-kuvansiirtoa HDM-standardilla. 3D-kuvaa ei voi näyttää, kun 3D Blu-ray disc -soitin on liitetty suoraan HDMI-päätteeseen. 3D-esitys Pois: Valitse "Pois" näyttääksesi normaalia (2D) kuvaa. Päällä: Valitse "Päällä" näyttääksesi 3D-muodossa. DLP-linkitys Valitse "Päällä" näyttääksesi 3D-kuvaa DLP-linkitys 3D-laseja käyttämällä. Erikseen myytävät 3D-lasit käyttävät DLPlinkitysjärjestelmää tuotteen ja lasien väliseen synkronointiin. Aseta DLP-linkki tilaan "Päällä", kun käytetään valinnaisia 3D-laseja. Vas./oik. kääntö Norm.: Valitse "Norm." oletuskuvasisällöillä. Käännä: Valitse "Käännä" vaihtaaksesi vasenta ja oikeaa kuvasisältöä. Valitse "Käännä", jos katsottava kuva ei näytä luonnolliselta tai tunnet, että 3D-tehoste ei vaikuta toimivalta. 41

43 Käyttäjäasetukset Oletusasetukset 2 Verkkoasetukset 42 Note Varmista, että asetat "ohjaustavaksi" "LAN" ennen kuin aloitat verkkoasetusten asettamisen. Yhteyden tila Näyttää verkkoyhteyden tilan. MAC-Address Näytä MAC-osoite. DHCP Vaihtaessasi tämän asetuksen toiseen ja poistuessasi näyttövalikosta, uusi asetus tulee voimaan seuraavan kerran avattaessa. Ota käyttöön: Määritä verkkoasetukset projektoriin automaattisesti DHCP-palvelimelta. Pois käytöstä: Määritä manuaalisesti verkkoasetukset, kuten IP-osoite. IP-osoite Aseta IP-osoite. Kaukosäätimen numeronäppäimellä. Tai näytä DHCP-palvelimelta saatu IP-osoite, kun DHCP on asetettu tilaan "Ota käyttöön". Aliverkon peite Aseta aliverkon peitteen numero. Kaukosäätimen numeronäppäimellä. Tai näytä DHCP-palvelimelta saatu IP-osoite, kun DHCP on asetettu tilaan "Ota käyttöön". Oletusyhdyskäytävä Aseta projektoriin liitetyn verkon oletusyhdyskäytävä. Kaukosäätimen numeronäppäimellä. Tai näytä DHCPpalvelimelta saatu IP-osoite, kun DHCP on asetettu tilaan "Ota käyttöön". Aseta Ota valinta käyttöön valitsemalla "OK".

44 Käyttäjäasetukset Asetusten näyttö Sisääntulo Tulolähteen nimi. Resoluutio Resoluutio (kuvapisteinä). Kuvatila Näytä Kuvatilan asetus. Lampun käyttöaika Kuinka kauan lamppu on ollut käytössä. Kokonaiskäyttöaika Kokonaiskäyttöaika, mukaan lukien Eco-tila ja vakiotila. Lamppujen vaihtomäärä Näyttää projektorin vaihtolamppujen määrän. Laiteohjelmistoversio Näyttää Laiteohjelmistoversion. 43

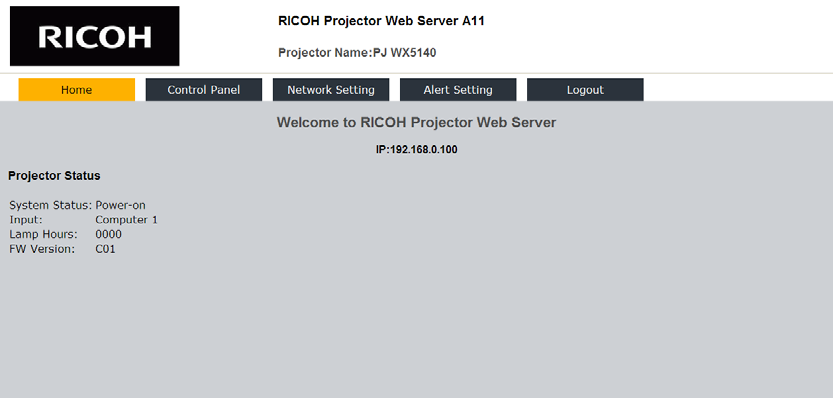

45 Ohjaimet verkon kautta Verkkoselaimen käyttö projektorin hallinnassa Note Aseta "Valm. tila virransäästö" tilaan "Matala", jos haluat käynnistää projektorin webselaimesta. Varmista, että asetat Ohjausliitäntä" -asetukseksi "LAN" ennen kuin aloitat verkkoasetusten asettamisen. 1. Tarkista IP-osoite näyttövalikon kohdassa Oletusasetukset 2 > Verkkoasetukset -valikko. (Katso sivu 42) Note 2. Avaa web-selain ja näppäile tarkistamasi IP-osoite. Näppäile esimerkiksi kun IP-osoite näkyy kuten yllä olevassa näytössä. Tällöin näkyviin tulee alla olevan kaltainen verkkosivu: 2.1 Kirjautuminen: - Tämä web-sivu on käytettävissä vain englanninkielisenä. - Ylläpitäjän oletussalasana on "admin" ja Käyttäjän oletussalasana on "user" Valitse käyttäjä. "Administrator" -käyttöoikeudet ovat korkeat. Niillä voi käyttää useita toimintoja, kuten verkkoasetus ja hälytysasetukset. "User" -käyttöoikeudet ovat puolestaan normaaleja käyttöoikeuksia Anna salasana. (Katso huomautus oletussalasanasta.) Kirjaudu sisään napsauttamalla "Login"-painiketta. Jos salasana on väärä, näkyviin tulee kehote. Oikealla salasanalla pääset ohjaussivuille. 2.2 Koti: Tällä web-sivulla näytetään projektorin perustiedot. Sivulla on 5 välilehteä, joita voi napsauttaa määrättyjen ohjainten käyttämiseksi. Saadaksesi lisätietoja voit ladata webohjaustoimintojen käyttöoppaan lataussivulta seuraavasta URL-osoitteesta: 44

46 Ohjaimet verkon kautta Projektorin hallinta projektorin hallinta -apuohjelmalla Note Tällä ohjelmistolla voi ohjata ja valvoa yrityksemme valmistamia projektoreita. Tämä ohjelmisto ei ehkä toimi oikein muita projektoreita ohjattaessa. Note Voit poistaa Projektorin hallinta -apuohjelman asennuksen käyttämällä ohjelman poistotoimintoa [Control Panel] (Ohjauspaneeli) -kohdassa poistaaksesi Projektorin hallinta -apuohjelman. PJLink-toiminnon asetuksia voi muuttaa tämän projektorin websivuilla. PJLinkin oletussalasana on "admin". Projektorin hallinta -apuohjelma on PJLink luokan 1 standardien mukainen ja on yhteensopiva kaikkien luokan 1 komentojen kanssa. Yhdellä tietokoneella voi hallita enintään 100 verkkoon liitettyä projektoria. Projektorin hallinta -apuohjelman käyttöympäristö on kuvattu alla. Tuettu käyttöjärjestelmä Windows XP SP3 (32-bittinen versio) Professional Edition, Home Edition Windows Vista (32-bittinen versio) Ultimate, Business, Home Premium, Home Basic Windows 7 (32-bittinen versio) Home Premium, Professional, Ultimate, Enterprise Muistin koko Suositeltu muistin koko käyttämäsi tietokoneen käyttöjärjestelmälle Näyttöresoluutio Vähintään pikseliä Projektorin hallinta -apuohjelman asentaminen Projektorin hallinta -apuohjelma sisältyy toimitukseen kuuluvaan CD-ROM-levyyn. Kirjaudu tietokoneeseen ylläpitäjän oikeuksilla asentaaksesi apuohjelmia tai purkaaksesi niiden asennuksia. 1. Sulje kaikki sovellukset. 2. Aseta CD-ROM-levy tietokoneen CD-ROM-levyasemaan ja napsauta käynnistysnäytöllä [Lopeta]. 3. Avaa CD-ROM-levyn Projector Management Utility (Projektorin hallinta -apuohjelma) -kansio. 4. Kaksoisnapsauta "Projector Management Utility"-kansion "setup. exe"-tiedostoa. 5. Asenna sovellus noudattaen näytön ohjeita. 6. Kun asennus on valmis, sulje asennusohjelma. Työpöydälle on luotu pikakuvake. 45

47 Vianmääritys Jos projektoria käytettäessä ilmenee ongelmia, katso seuraavia ohjeita. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen. Ongelma: Ruudulle ei ilmesty kuvaa Varmista, että kaikki kaapelit ja virtakytkökset on liitetty kunnolla "Asennus"-osiossa kuvatulla tavalla. Tarkista, että liittimien nastat eivät ole vääntyneitä tai katkenneita. Tarkista, että projektorin lamppu on asennettu kunnolla. Katso "Lampun vaihtaminen" -osiota. Varmista, että olet poistanut linssinsuojuksen, ja että projektori on päällä. Varmista, että "AV-mykistys" -ominaisuutta ei ole kytketty päälle. Ongelma: Osittainen, vierivä tai väärin näkyvä kuva Paina kaukosäätimen "Automaattiset asetukset" -painiketta. Säädä tietokoneen näyttöasetukset. Tarkista, että resoluutioasetus on pienempi tai yhtä suuri kuin 1600x1200-tarkkuus. Katos käyttöjärjestelmän Ohje-tiedostosta. Jos käytät kannettavaa tietokonetta: 1. Noudata edellä annettuja ohjeita säätäessäsi tietokoneen resoluutiota. 2. Paina vaihtaaksesi lähtöasetuksia, esimerkiksi: [Fn]+[F3] PANASONIC, NEC => Fn+F3 HP, SHARP, TOSHIBA => Fn+F5 IBM, SONY => Fn+F7 DELL, EPSON => Fn+F8 FUJITSU => Fn+F10 APPLE =>F7 Jos kohtaat vaikeuksia vaihtaessasi monitorisi resoluutiota tai jos näyttö pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen. 46

48 Vianmääritys Ongelma: Kannettavan tietokoneen tai PowerBook-tietokoneen näyttö ei näytä esitystä Jos käytät kannettavaa PC-tietokonetta: Jotkin PC-tietokoneet saattavat kytkeä omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen asiakirjoista. Ongelma: Kuva on epävakaa tai vilkkuva Säädä "Seuranta" tai "Taajuus" vian korjaamiseksi. Katso lisätietoja osasta "Kuvan säätö Sijainti". Tarkista ja aseta uudelleen grafiikkakorttisi näyttötila, jotta se on yhteensopiva tuotteen kanssa. Ongelma: Kuva ei ole tarkka Säädä projektorin linssin tarkennusrengasta. Varmista, että ruutu on vaaditun etäisyyden päässä. (katso sivut 27 28) Ongelma: Kuva on venynyt näytettäessä 16:9-muotoista DVD-levyä Muuta kuvasuhdetta painamalla kaukosäätimen tai näyttövalikon Aspect -näppäintä katsoaksesi kuvaa oikealla kuvasuhteella. Ongelma: Kuva on liian pieni tai iso Säädä zoomausrengasta projektorin päällä. Siirrä projektoria lähemmäs tai kauemmas valkokankaasta. Paina kaukosäätimen "Kuvasuhde" -painiketta tai projektorin paneelin "Valikko" -painiketta, siirry kohtaan "Heijastusasetukset --> Kuvasuhde" ja kokeile eri asetusta. 47

49 Vianmääritys Ongelma: Kuva on käänteinen Valitse näyttövalikosta "Oletusasetukset 1 -->Heijastustapa" säätääksesi kuvaa. Ongelma: Lamppu palaa tai siitä kuuluu poksahtava ääni Kun lampun käyttöikä päättyy, se sammuu ja siitä saattaa kuulua äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Voit vaihtaa lampun noudattamalla luvun "Lampun vaihtaminen" ohjeita. (Katso sivu 51) 48

50 Vianmääritys Ongelma: Ruudulle ei ilmesty kuvaa Viesti Virran merkkivalo (Punainen/Sininen) Valmiustila (Virtajohto) (Punainen) Normaali (Virta päällä) (Sininen) Käynnistymässä (Lämmitys) Virta pois (Jäähdytys) Lämpötilan merkkivalo (Punainen) Lampun merkkivalo (Punainen) Vilkkuva sininen (0,5 s) Vilkkuva punainen(0,5 s) Lämpötilavirhe (Ylikuumeneminen päällä -tapahtuma) (Sininen) Lämpötilavirhe (Ylikuumeneminen päällä -valmiustila) (Punainen) Lamppuvirhe (Lamppuvika päällä -tapahtuma) (Sininen) Lamppuvirhe (Lamppuvika päällä -valmiustila) (Punainen) Virhe (Tuuletinvika päällä -tapahtuma) (Sininen) Vilkkuu Virhe (Tuuletinvika päällä -valmiustila) (Punainen) Vilkkuu Virhe (Väripyörävika / Särkynyt lamppu -vika päällä -tapahtuma) (Sininen) Vilkkuu Virhe (Väripyörävika / Särkynyt lamppu -vika päällä -valmiustila) (Punainen) Vilkkuu N ot e Tasainen valo => Ei valoa => 49

51 Vianmääritys Ongelma: Muistutusviestit Lämpötilavirhe - projektori on kuumentunut sisältä. Tarkista ympäristön lämpötila. Lampun vaihtaminen- lamppu on saavuttamassa maksimikäyttöikänsä päätä. Valmistaudu vaihtamaan se pian. Tuuletinvirhe - jäähdytysjärjestelmän tuuletin ei toimi. 50

52 Lampun vaihtaminen Projektori havaitsee automaattisesti lampun käyttöiän loppumisen. Näyttöön tulee näkyviin varoitusviesti. Varoitus: Välttääksesi palovammoja, varmista, että projektori on ehtinyt jäähtyä vähintään 60 minuuttia, ennen kuin vaihdat lampun! Kun näet tämän viestin, vaihda lamppu niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 60 minuuttia, ennen kuin vaihdat lampun Varoitus: Älä pudota lamppumoduulia tai kosketa lasiosia. Laitteen pudotessa lasiosat saattavat rikkoutua ja aiheuttaa vammoja. Varoitus: urvallisuuden vuoksi vaihda lamppu saman tyyppiseen. Vaara: Jos lamppu särkyy, käsittele sitä varoen sirpaleista johtuvien vammojen välttämiseksi ja ota yhteys myyntiedustajaan korjauksen järjestämiseksi. 1 Lampun vaihtamistoimenpiteet: 1. Sammuta projektorin virta painamalla "Power "-painiketta. 2. Anna projektorin jäähtyä vähintään 60 minuutin ajan. 3. Irrota virtajohto. 4. Löysää ruuvitaltalla kannen neljä ruuvia. 5. Työnnä ylös ja irrota lampun kansi. 6. Poista suojakalvo. 7. Löysää lamppumoduulin 3 ruuvia ja vedä lampputanko ylös. 8. Vedä lamppumoduuli ylös käyttäen voimaa. 9. Asenna uusi lamppumoduuli tekemällä tämä käänteisessä järjestyksessä. Katso lampun käyttöoppaasta ohjeet, kuinka lamppuaika nollataan. Käytetyt lamput Projektorin lamppu sisältää jäänteitä ympäristölle haitallisesta epäorgaanisesta elohopeasta- Varo rikkomasta käytettyjä lamppuja ja hävitä ne paikallisten säädösten mukaisesti tai ota yhteys myyntiedustajaan. 51 5
