1 Canonin ja Nikonin DSLR-kameroille INSTRUCTION MANUAL

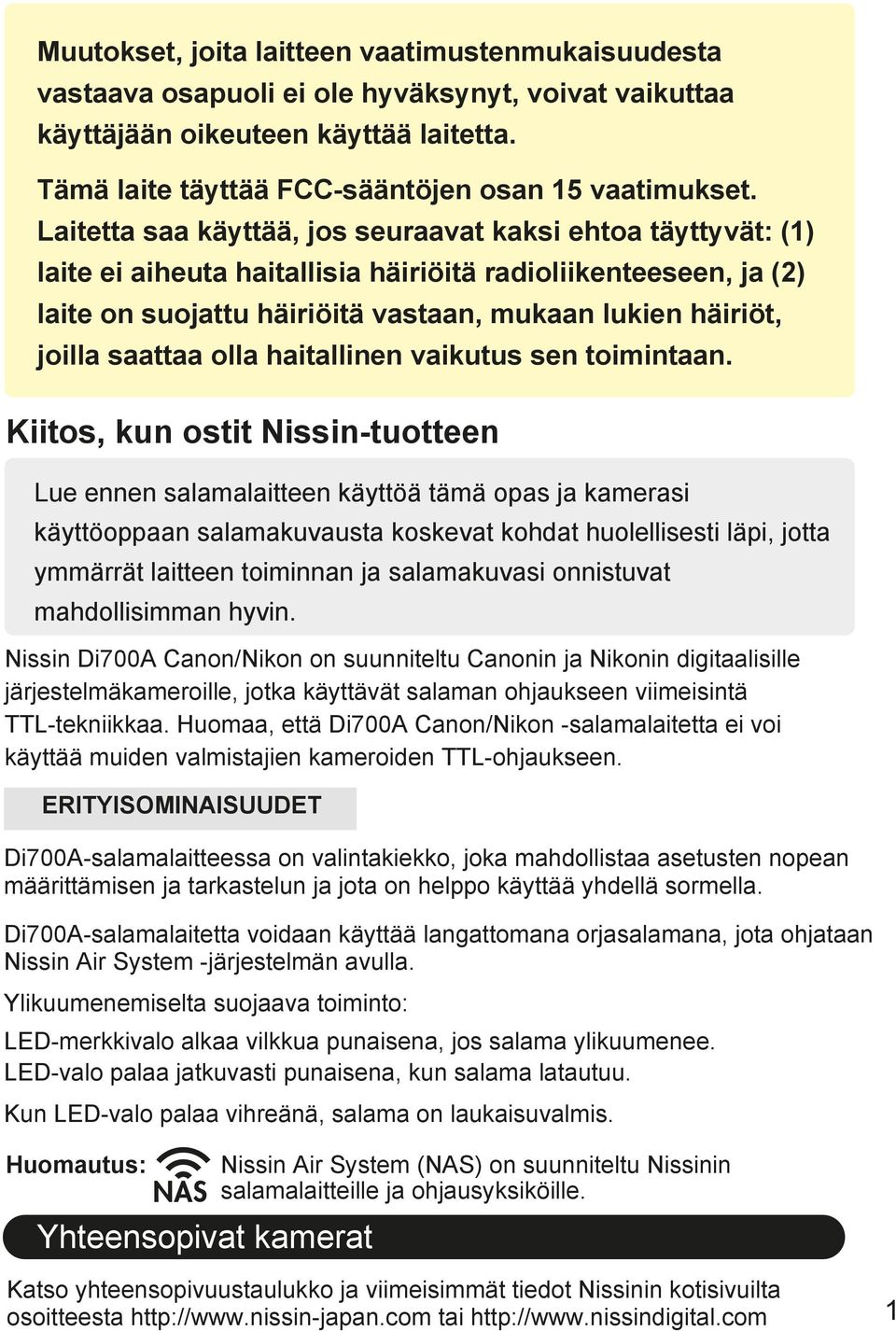

2 Muutokset, joita laitteen vaatimustenmukaisuudesta vastaava osapuoli ei ole hyväksynyt, voivat vaikuttaa käyttäjään oikeuteen käyttää laitetta. Tämä laite täyttää FCC-sääntöjen osan 15 vaatimukset. Laitetta saa käyttää, jos seuraavat kaksi ehtoa täyttyvät: (1) laite ei aiheuta haitallisia häiriöitä radioliikenteeseen, ja (2) laite on suojattu häiriöitä vastaan, mukaan lukien häiriöt, joilla saattaa olla haitallinen vaikutus sen toimintaan. Kiitos, kun ostit Nissin-tuotteen Lue ennen salamalaitteen käyttöä tämä opas ja kamerasi käyttöoppaan salamakuvausta koskevat kohdat huolellisesti läpi, jotta ymmärrät laitteen toiminnan ja salamakuvasi onnistuvat mahdollisimman hyvin. Nissin Di700A Canon/Nikon on suunniteltu Canonin ja Nikonin digitaalisille järjestelmäkameroille, jotka käyttävät salaman ohjaukseen viimeisintä TTL-tekniikkaa. Huomaa, että Di700A Canon/Nikon -salamalaitetta ei voi käyttää muiden valmistajien kameroiden TTL-ohjaukseen. ERITYISOMINAISUUDET Di700A-salamalaitteessa on valintakiekko, joka mahdollistaa asetusten nopean määrittämisen ja tarkastelun ja jota on helppo käyttää yhdellä sormella. Di700A-salamalaitetta voidaan käyttää langattomana orjasalamana, jota ohjataan Nissin Air System -järjestelmän avulla. Ylikuumenemiselta suojaava toiminto: LED-merkkivalo alkaa vilkkua punaisena, jos salama ylikuumenee. LED-valo palaa jatkuvasti punaisena, kun salama latautuu. Kun LED-valo palaa vihreänä, salama on laukaisuvalmis. Huomautus: Yhteensopivat kamerat Nissin Air System (NAS) on suunniteltu Nissinin salamalaitteille ja ohjausyksiköille. Katso yhteensopivuustaulukko ja viimeisimmät tiedot Nissinin kotisivuilta osoitteesta tai 1

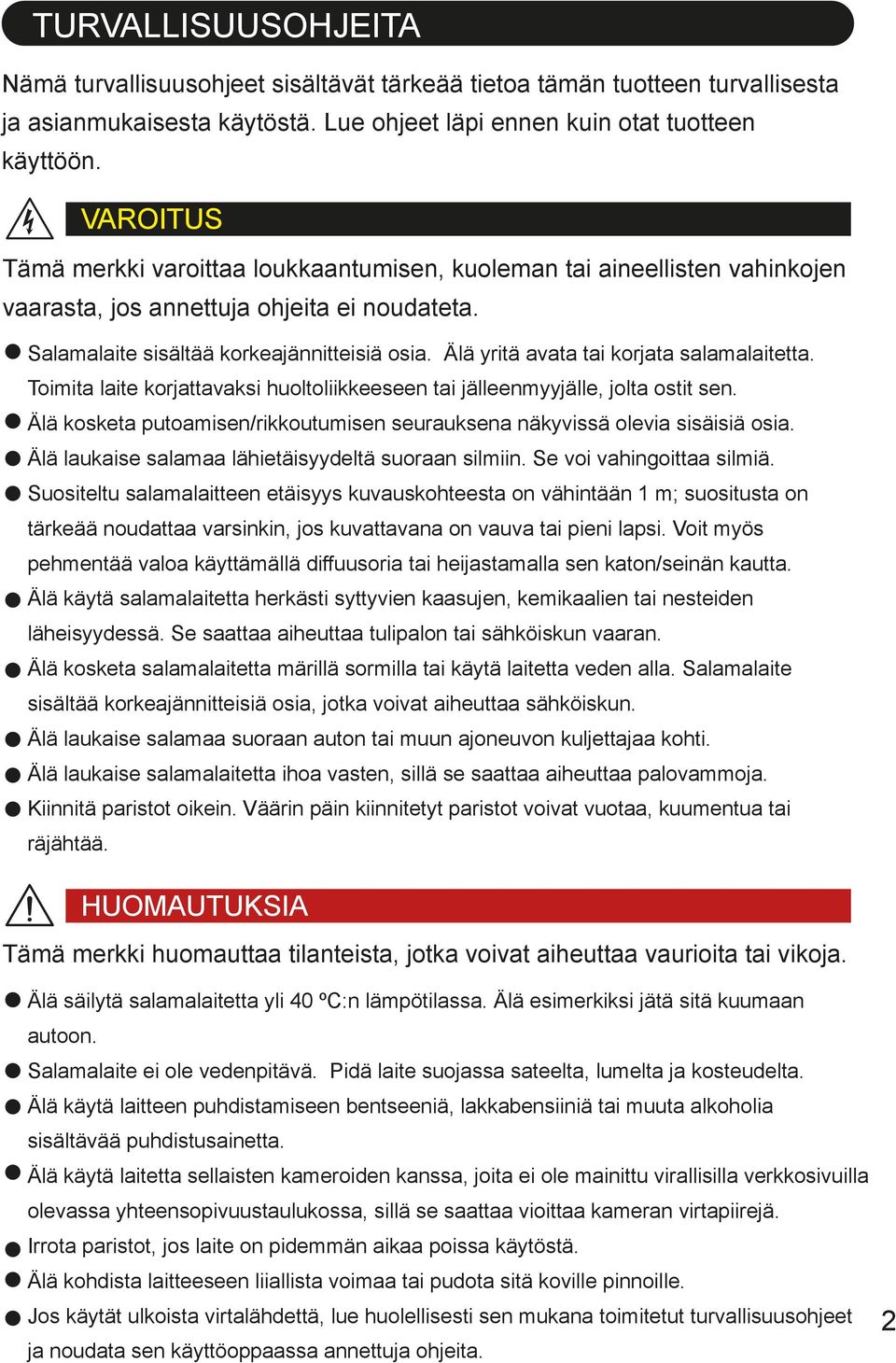

3 TURVALLISUUSOHJEITA Nämä turvallisuusohjeet sisältävät tärkeää tietoa tämän tuotteen turvallisesta ja asianmukaisesta käytöstä. Lue ohjeet läpi ennen kuin otat tuotteen käyttöön. VAROITUS Tämä merkki varoittaa loukkaantumisen, kuoleman tai aineellisten vahinkojen vaarasta, jos annettuja ohjeita ei noudateta. Salamalaite sisältää korkeajännitteisiä osia. Älä yritä avata tai korjata salamalaitetta. Toimita laite korjattavaksi huoltoliikkeeseen tai jälleenmyyjälle, jolta ostit sen. Älä kosketa putoamisen/rikkoutumisen seurauksena näkyvissä olevia sisäisiä osia. Älä laukaise salamaa lähietäisyydeltä suoraan silmiin. Se voi vahingoittaa silmiä. Suositeltu salamalaitteen etäisyys kuvauskohteesta on vähintään 1 m; suositusta on tärkeää noudattaa varsinkin, jos kuvattavana on vauva tai pieni lapsi. Voit myös pehmentää valoa käyttämällä diffuusoria tai heijastamalla sen katon/seinän kautta. Älä käytä salamalaitetta herkästi syttyvien kaasujen, kemikaalien tai nesteiden läheisyydessä. Se saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Älä kosketa salamalaitetta märillä sormilla tai käytä laitetta veden alla. Salamalaite sisältää korkeajännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Älä laukaise salamaa suoraan auton tai muun ajoneuvon kuljettajaa kohti. Älä laukaise salamalaitetta ihoa vasten, sillä se saattaa aiheuttaa palovammoja. Kiinnitä paristot oikein. Väärin päin kiinnitetyt paristot voivat vuotaa, kuumentua tai räjähtää. HUOMAUTUKSIA Tämä merkki huomauttaa tilanteista, jotka voivat aiheuttaa vaurioita tai vikoja. Älä säilytä salamalaitetta yli 40 ºC:n lämpötilassa. Älä esimerkiksi jätä sitä kuumaan autoon. Salamalaite ei ole vedenpitävä. Pidä laite suojassa sateelta, lumelta ja kosteudelta. Älä käytä laitteen puhdistamiseen bentseeniä, lakkabensiiniä tai muuta alkoholia sisältävää puhdistusainetta. Älä käytä laitetta sellaisten kameroiden kanssa, joita ei ole mainittu virallisilla verkkosivuilla olevassa yhteensopivuustaulukossa, sillä se saattaa vioittaa kameran virtapiirejä. Irrota paristot, jos laite on pidemmän aikaa poissa käytöstä. Älä kohdista laitteeseen liiallista voimaa tai pudota sitä koville pinnoille. Jos käytät ulkoista virtalähdettä, lue huolellisesti sen mukana toimitetut turvallisuusohjeet ja noudata sen käyttöoppaassa annettuja ohjeita. 2

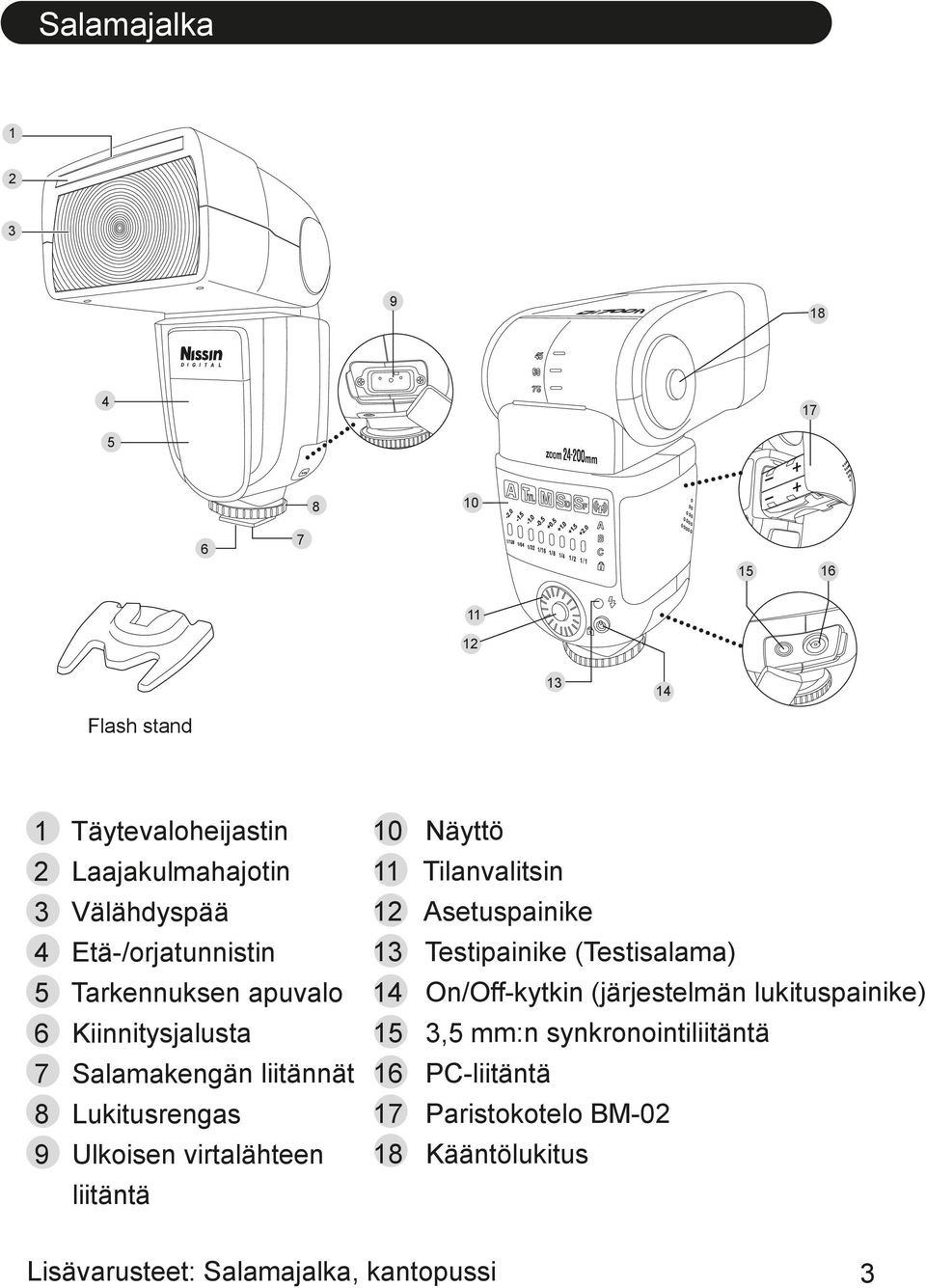

4 Salamajalka Flash stand 1 Täytevaloheijastin 2 Laajakulmahajotin 3 Välähdyspää 4 Etä-/orjatunnistin 5 Tarkennuksen apuvalo 6 Kiinnitysjalusta 7 Salamakengän liitännät 8 Lukitusrengas 9 Ulkoisen virtalähteen liitäntä 10 Näyttö 11 Tilanvalitsin 12 Asetuspainike 13 Testipainike (Testisalama) 14 On/Off-kytkin (järjestelmän lukituspainike) 15 3,5 mm:n synkronointiliitäntä 16 PC-liitäntä 17 Paristokotelo BM Kääntölukitus Lisävarusteet: Salamajalka, kantopussi 3

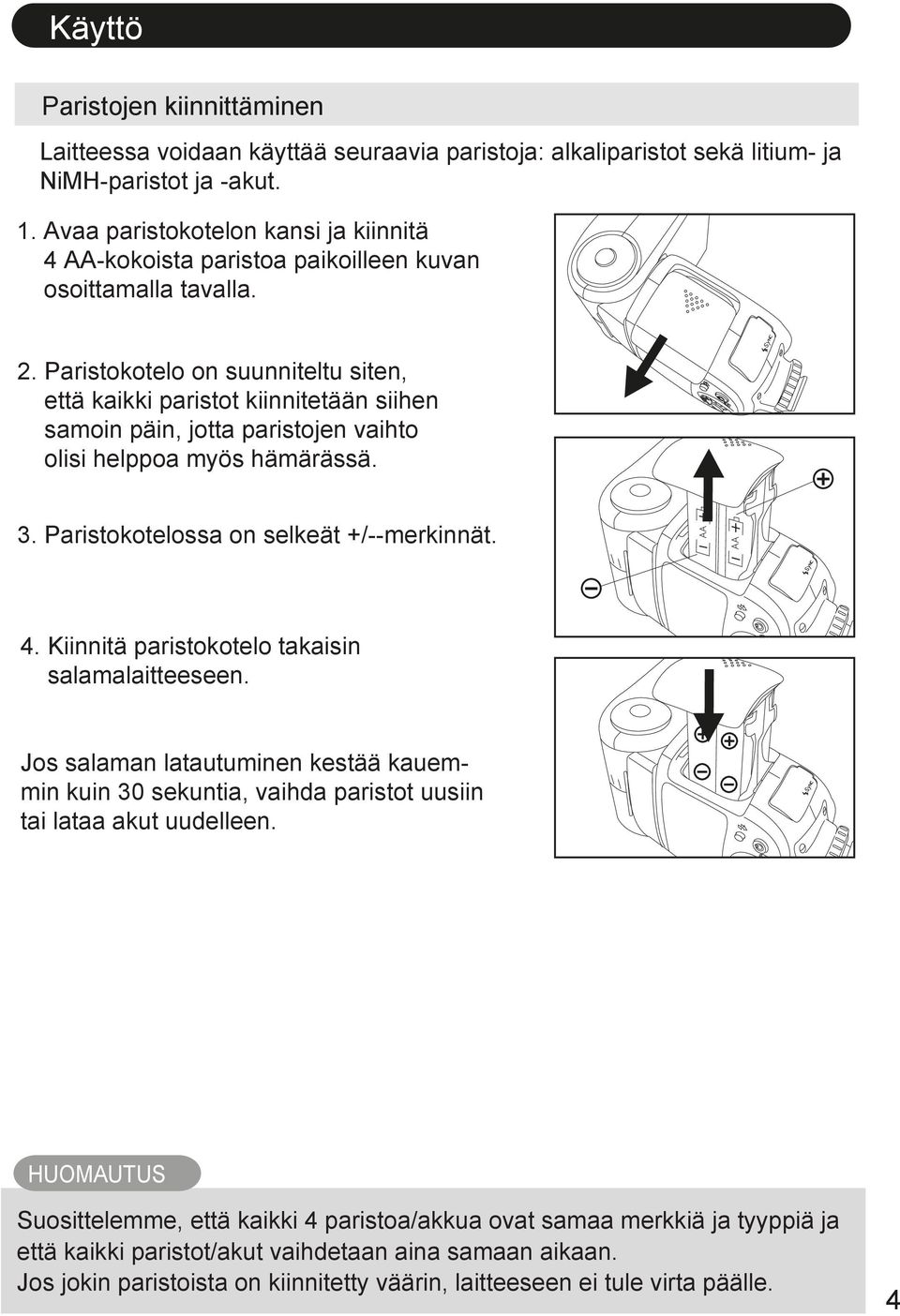

5 Käyttö Paristojen kiinnittäminen Laitteessa voidaan käyttää seuraavia paristoja: alkaliparistot sekä litium- ja NiMH-paristot ja -akut. 1. Avaa paristokotelon kansi ja kiinnitä 4 AA-kokoista paristoa paikoilleen kuvan osoittamalla tavalla. 2. Paristokotelo on suunniteltu siten, että kaikki paristot kiinnitetään siihen samoin päin, jotta paristojen vaihto olisi helppoa myös hämärässä. 3. Paristokotelossa on selkeät +/--merkinnät. 4. Kiinnitä paristokotelo takaisin salamalaitteeseen. Jos salaman latautuminen kestää kauemmin kuin 30 sekuntia, vaihda paristot uusiin tai lataa akut uudelleen. HUOMAUTUS Suosittelemme, että kaikki 4 paristoa/akkua ovat samaa merkkiä ja tyyppiä ja että kaikki paristot/akut vaihdetaan aina samaan aikaan. Jos jokin paristoista on kiinnitetty väärin, laitteeseen ei tule virta päälle. 4

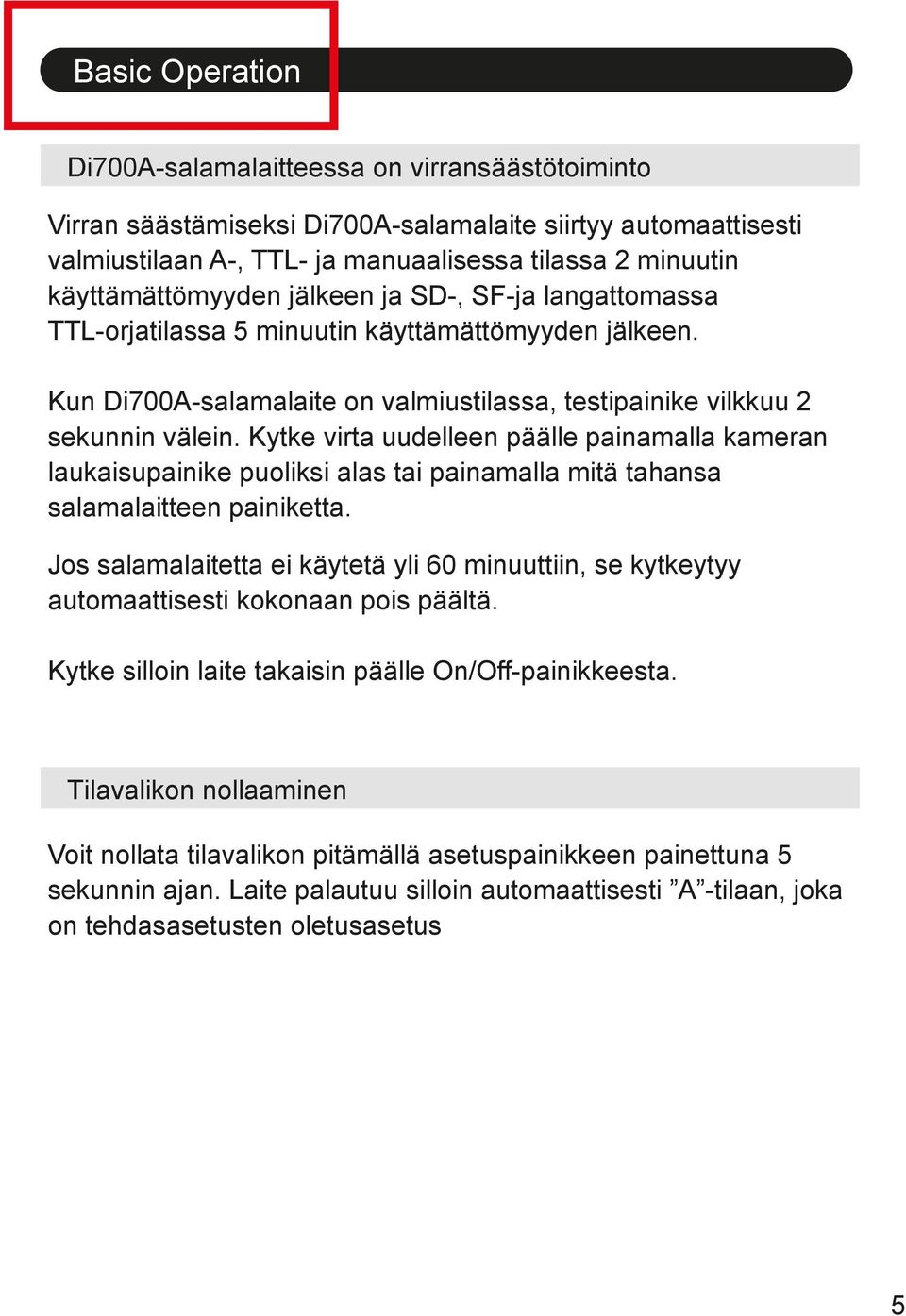

6 Basic Operation Di700A-salamalaitteessa on virransäästötoiminto Virran säästämiseksi Di700A-salamalaite siirtyy automaattisesti valmiustilaan A-, TTL- ja manuaalisessa tilassa 2 minuutin käyttämättömyyden jälkeen ja SD-, SF-ja langattomassa TTL-orjatilassa 5 minuutin käyttämättömyyden jälkeen. Kun Di700A-salamalaite on valmiustilassa, testipainike vilkkuu 2 sekunnin välein. Kytke virta uudelleen päälle painamalla kameran laukaisupainike puoliksi alas tai painamalla mitä tahansa salamalaitteen painiketta. Jos salamalaitetta ei käytetä yli 60 minuuttiin, se kytkeytyy automaattisesti kokonaan pois päältä. Kytke silloin laite takaisin päälle On/Off-painikkeesta. Tilavalikon nollaaminen Voit nollata tilavalikon pitämällä asetuspainikkeen painettuna 5 sekunnin ajan. Laite palautuu silloin automaattisesti A -tilaan, joka on tehdasasetusten oletusasetus 5

7 Mounting Di700A on the camera 1. Katkaise kamerasta ja Di700A-salamalaitteesta virta. 2. Löysää salamalaitteen lukitusrengas kiertämällä sitä kuvan osoittamalla tavalla. 3. Liu uta salamalaitteen kiinnitysjalusta kameran salamakenkään. 4. Kiristä lukitusrengas kiertämällä sitä päinvastaiseen suuntaan. 5. Kiinnitä laite tukevasti kameran salamakenkään kiinnittämällä lukituskiinnike paikoilleen. Salamalaitteen irrottaminen kamerasta Löysää lukitusrengas ja irrota salamalaitteen kiinnitysjalusta kameran salamakengästä liu uttamalla. Varmista, että lukitusrengas on käännetty niin pitkälle kuin se menee, jotta lukituskiinnike irtoaa kokonaan salamakengästä. 6

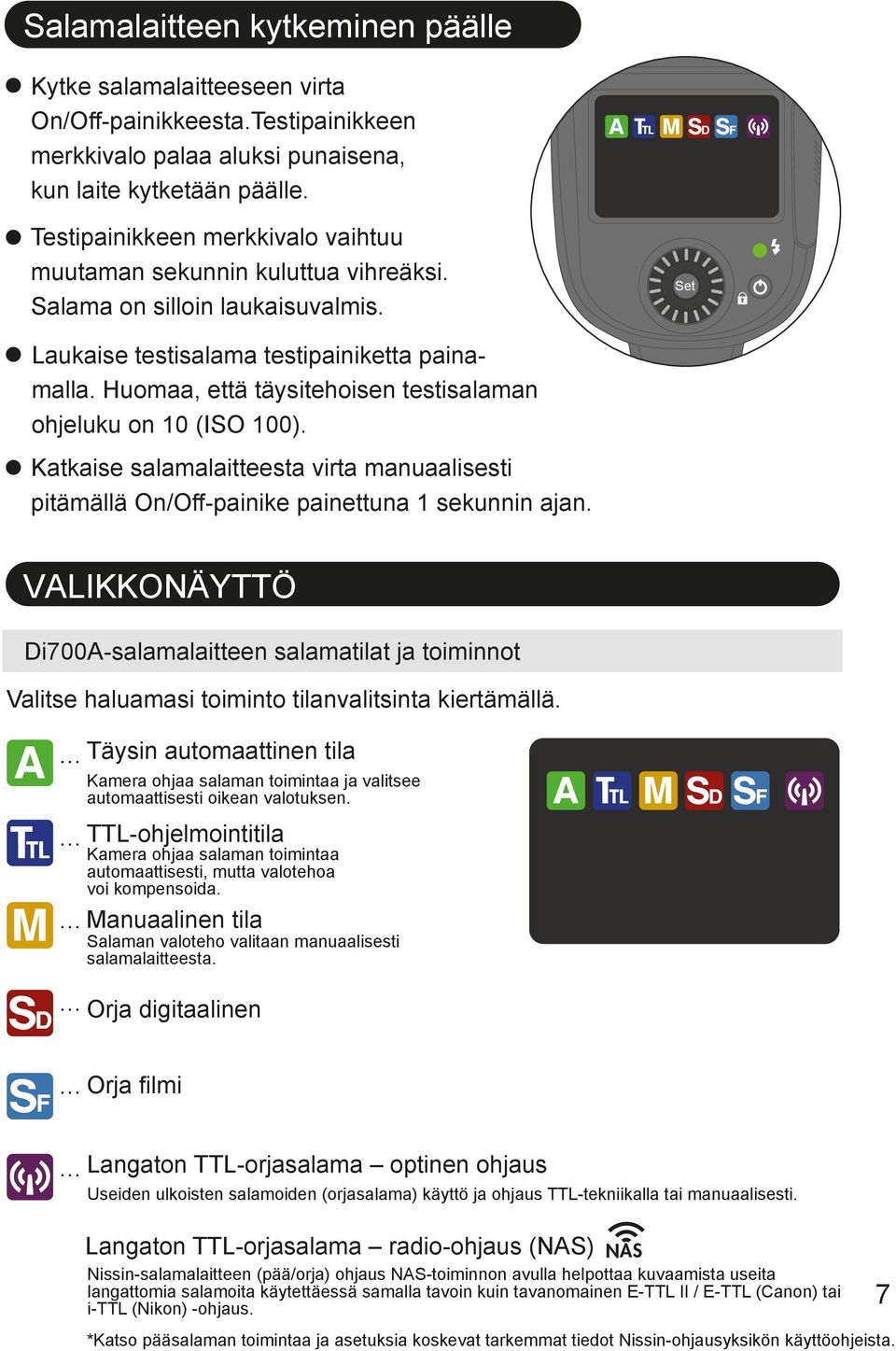

8 Salamalaitteen kytkeminen päälle Kytke salamalaitteeseen virta On/Off-painikkeesta.Testipainikkeen merkkivalo palaa aluksi punaisena, kun laite kytketään päälle. Testipainikkeen merkkivalo vaihtuu muutaman sekunnin kuluttua vihreäksi. Salama on silloin laukaisuvalmis. Set Laukaise testisalama testipainiketta painamalla. Huomaa, että täysitehoisen testisalaman ohjeluku on 10 (ISO 100). Katkaise salamalaitteesta virta manuaalisesti pitämällä On/Off-painike painettuna 1 sekunnin ajan. VALIKKONÄYTTÖ Di700A-salamalaitteen salamatilat ja toiminnot Valitse haluamasi toiminto tilanvalitsinta kiertämällä. Täysin automaattinen tila Kamera ohjaa salaman toimintaa ja valitsee automaattisesti oikean valotuksen. TTL-ohjelmointitila Kamera ohjaa salaman toimintaa automaattisesti, mutta valotehoa voi kompensoida. Manuaalinen tila Salaman valoteho valitaan manuaalisesti salamalaitteesta. Orja digitaalinen Orja filmi Langaton TTL-orjasalama optinen ohjaus Useiden ulkoisten salamoiden (orjasalama) käyttö ja ohjaus TTL-tekniikalla tai manuaalisesti. Langaton TTL-orjasalama radio-ohjaus (NAS) NAS Nissin-salamalaitteen (pää/orja) ohjaus NAS-toiminnon avulla helpottaa kuvaamista useita langattomia salamoita käytettäessä samalla tavoin kuin tavanomainen E-TTL II / E-TTL (Canon) tai i-ttl (Nikon) -ohjaus. *Katso pääsalaman toimintaa ja asetuksia koskevat tarkemmat tiedot Nissin-ohjausyksikön käyttöohjeista. 7

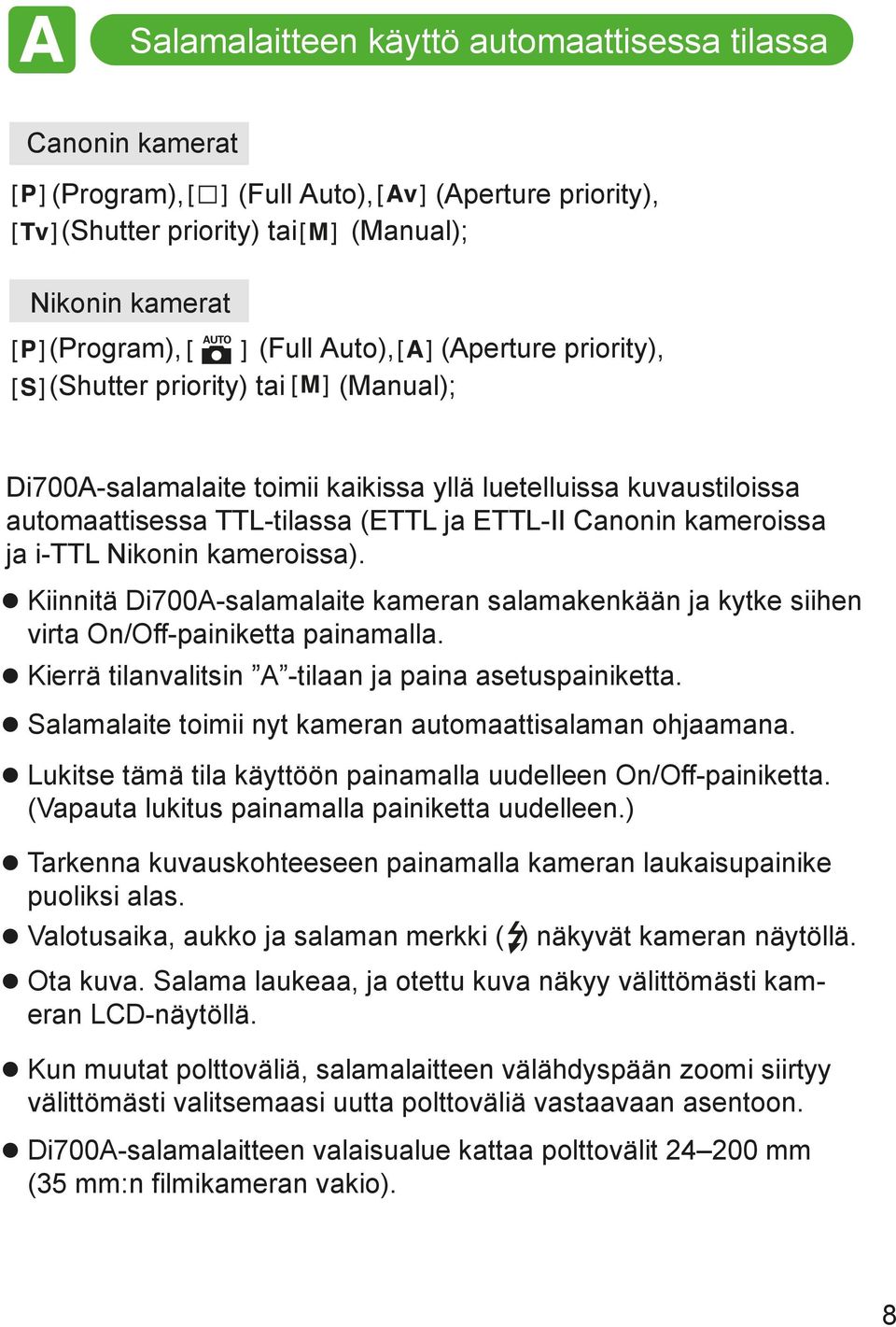

9 Salamalaitteen käyttö automaattisessa tilassa Canonin kamerat (Program), (Full Auto), (Aperture priority), (Shutter priority) tai (Manual); Nikonin kamerat (Program), (Full Auto), (Aperture priority), (Shutter priority) tai (Manual); Di700A-salamalaite toimii kaikissa yllä luetelluissa kuvaustiloissa automaattisessa TTL-tilassa (ETTL ja ETTL-II Canonin kameroissa ja i-ttl Nikonin kameroissa). Kiinnitä Di700A-salamalaite kameran salamakenkään ja kytke siihen virta On/Off-painiketta painamalla. Kierrä tilanvalitsin A -tilaan ja paina asetuspainiketta. Salamalaite toimii nyt kameran automaattisalaman ohjaamana. Lukitse tämä tila käyttöön painamalla uudelleen On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Tarkenna kuvauskohteeseen painamalla kameran laukaisupainike puoliksi alas. Valotusaika, aukko ja salaman merkki ( ) näkyvät kameran näytöllä. Ota kuva. Salama laukeaa, ja otettu kuva näkyy välittömästi kameran LCD-näytöllä. Kun muutat polttoväliä, salamalaitteen välähdyspään zoomi siirtyy välittömästi valitsemaasi uutta polttoväliä vastaavaan asentoon. Di700A-salamalaitteen valaisualue kattaa polttovälit mm (35 mm:n filmikameran vakio). 8

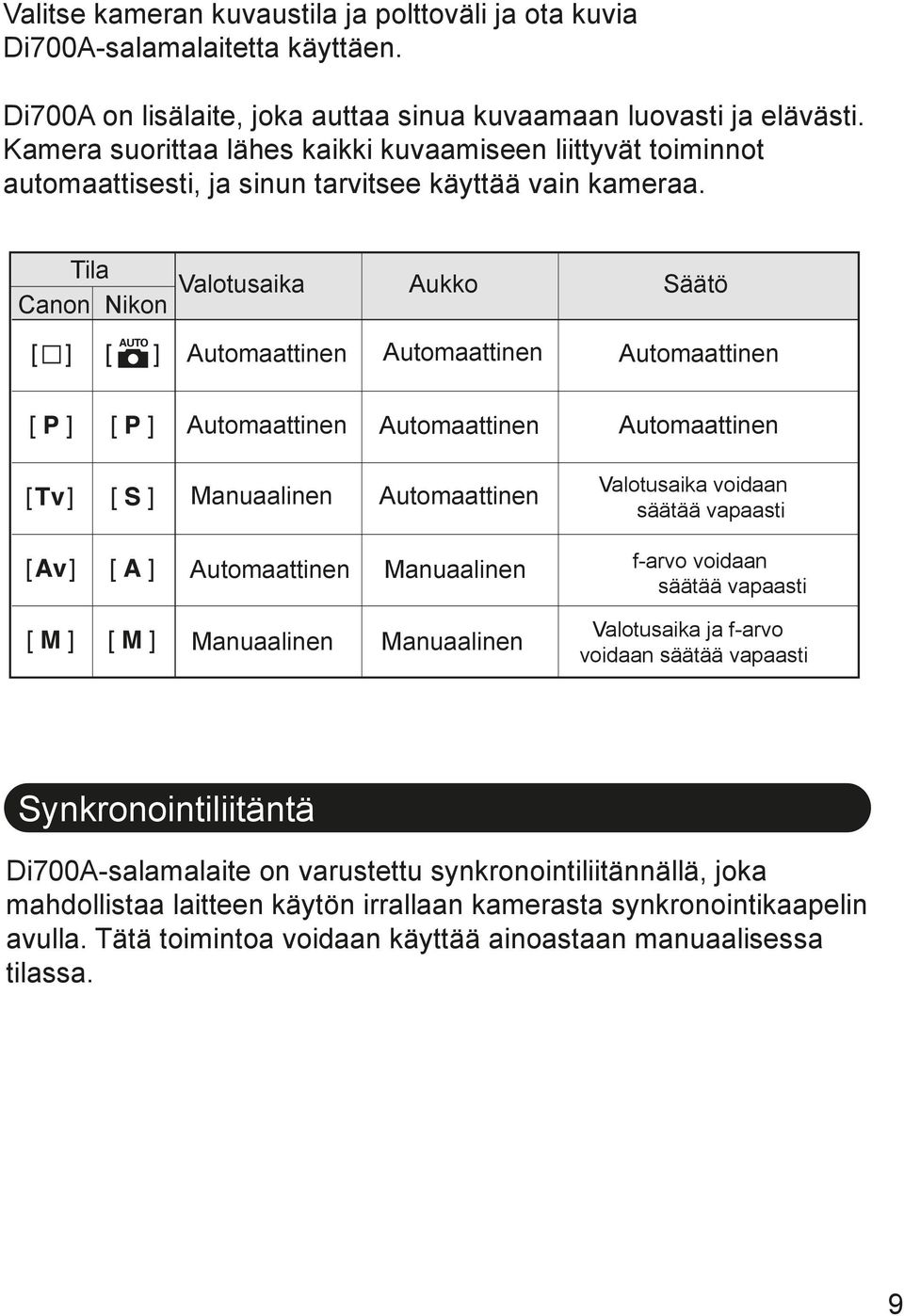

10 Valitse kameran kuvaustila ja polttoväli ja ota kuvia Di700A-salamalaitetta käyttäen. Di700A on lisälaite, joka auttaa sinua kuvaamaan luovasti ja elävästi. Kamera suorittaa lähes kaikki kuvaamiseen liittyvät toiminnot automaattisesti, ja sinun tarvitsee käyttää vain kameraa. Tila Canon Nikon Valotusaika Aukko Säätö Automaattinen Automaattinen Automaattinen Automaattinen Manuaalinen Automaattinen Manuaalinen Automaattinen Automaattinen Manuaalinen Manuaalinen Automaattinen Valotusaika voidaan säätää vapaasti f-arvo voidaan säätää vapaasti Valotusaika ja f-arvo voidaan säätää vapaasti Synkronointiliitäntä Di700A-salamalaite on varustettu synkronointiliitännällä, joka mahdollistaa laitteen käytön irrallaan kamerasta synkronointikaapelin avulla. Tätä toimintoa voidaan käyttää ainoastaan manuaalisessa tilassa. 9

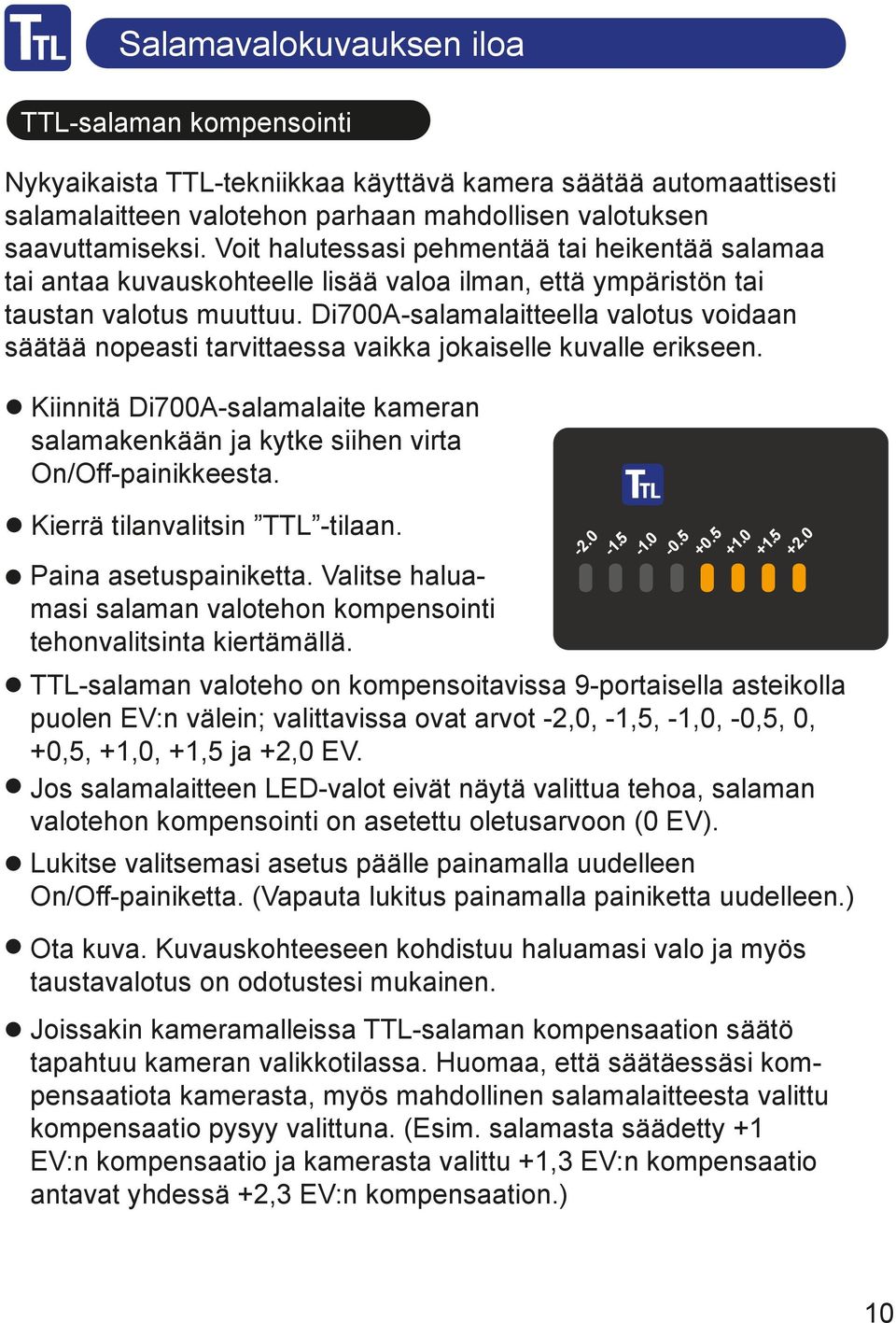

11 Salamavalokuvauksen iloa TTL-salaman kompensointi Nykyaikaista TTL-tekniikkaa käyttävä kamera säätää automaattisesti salamalaitteen valotehon parhaan mahdollisen valotuksen saavuttamiseksi. Voit halutessasi pehmentää tai heikentää salamaa tai antaa kuvauskohteelle lisää valoa ilman, että ympäristön tai taustan valotus muuttuu. Di700A-salamalaitteella valotus voidaan säätää nopeasti tarvittaessa vaikka jokaiselle kuvalle erikseen. Kiinnitä Di700A-salamalaite kameran salamakenkään ja kytke siihen virta On/Off-painikkeesta. Kierrä tilanvalitsin TTL -tilaan. Paina asetuspainiketta. Valitse haluamasi salaman valotehon kompensointi tehonvalitsinta kiertämällä TTL-salaman valoteho on kompensoitavissa 9-portaisella asteikolla puolen EV:n välein; valittavissa ovat arvot -2,0, -1,5, -1,0, -0,5, 0, +0,5, +1,0, +1,5 ja +2,0 EV. Jos salamalaitteen LED-valot eivät näytä valittua tehoa, salaman valotehon kompensointi on asetettu oletusarvoon (0 EV). Lukitse valitsemasi asetus päälle painamalla uudelleen On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Ota kuva. Kuvauskohteeseen kohdistuu haluamasi valo ja myös taustavalotus on odotustesi mukainen. Joissakin kameramalleissa TTL-salaman kompensaation säätö tapahtuu kameran valikkotilassa. Huomaa, että säätäessäsi kompensaatiota kamerasta, myös mahdollinen salamalaitteesta valittu kompensaatio pysyy valittuna. (Esim. salamasta säädetty +1 EV:n kompensaatio ja kamerasta valittu +1,3 EV:n kompensaatio antavat yhdessä +2,3 EV:n kompensaation.) /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 10

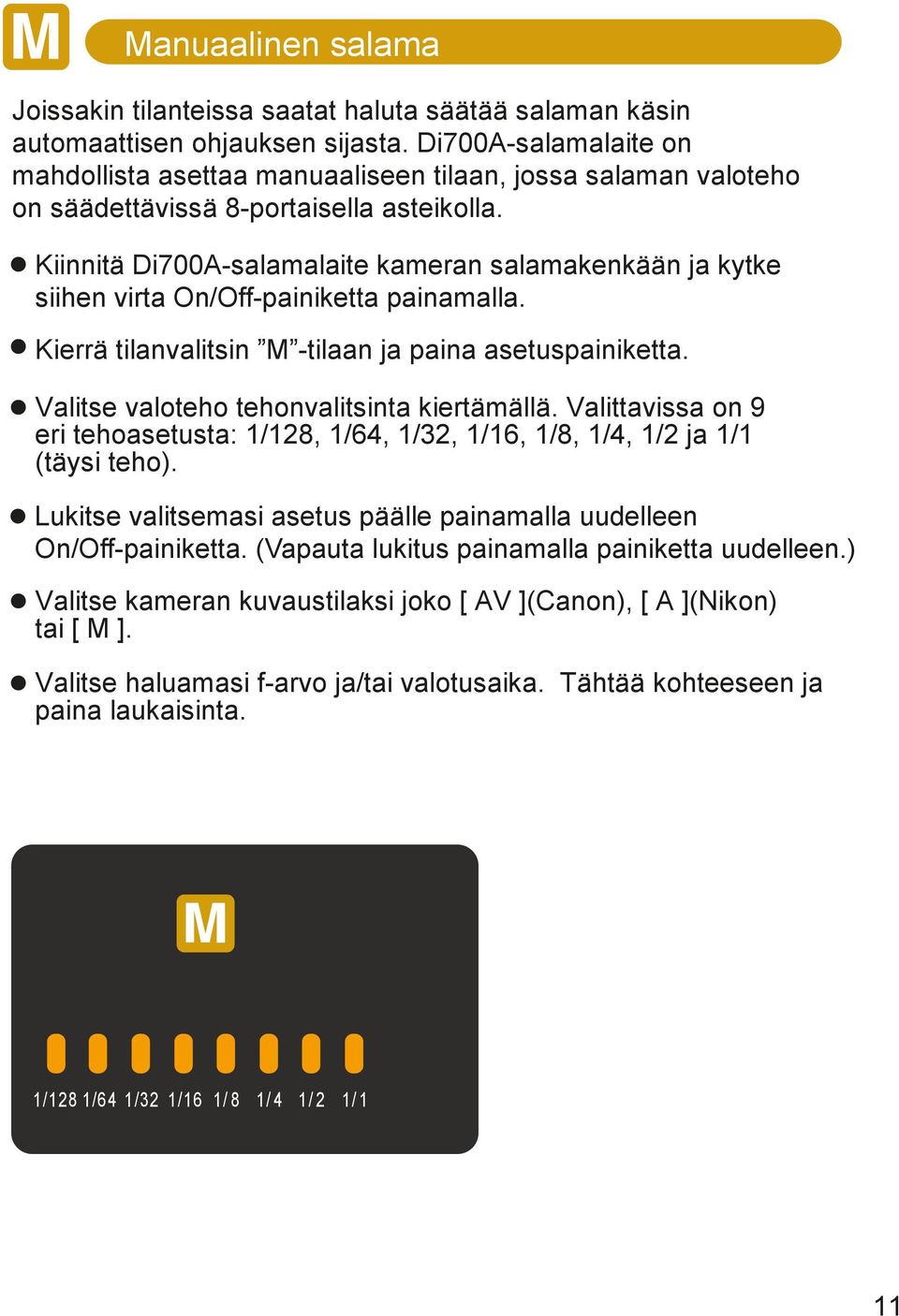

12 Manuaalinen salama Joissakin tilanteissa saatat haluta säätää salaman käsin automaattisen ohjauksen sijasta. Di700A-salamalaite on mahdollista asettaa manuaaliseen tilaan, jossa salaman valoteho on säädettävissä 8-portaisella asteikolla. Kiinnitä Di700A-salamalaite kameran salamakenkään ja kytke siihen virta On/Off-painiketta painamalla. Kierrä tilanvalitsin M -tilaan ja paina asetuspainiketta. Valitse valoteho tehonvalitsinta kiertämällä. Valittavissa on 9 eri tehoasetusta: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Lukitse valitsemasi asetus päälle painamalla uudelleen On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Valitse kameran kuvaustilaksi joko [ AV ](Canon), [ A ](Nikon) tai [ M ]. Valitse haluamasi f-arvo ja/tai valotusaika. Tähtää kohteeseen ja paina laukaisinta /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 11

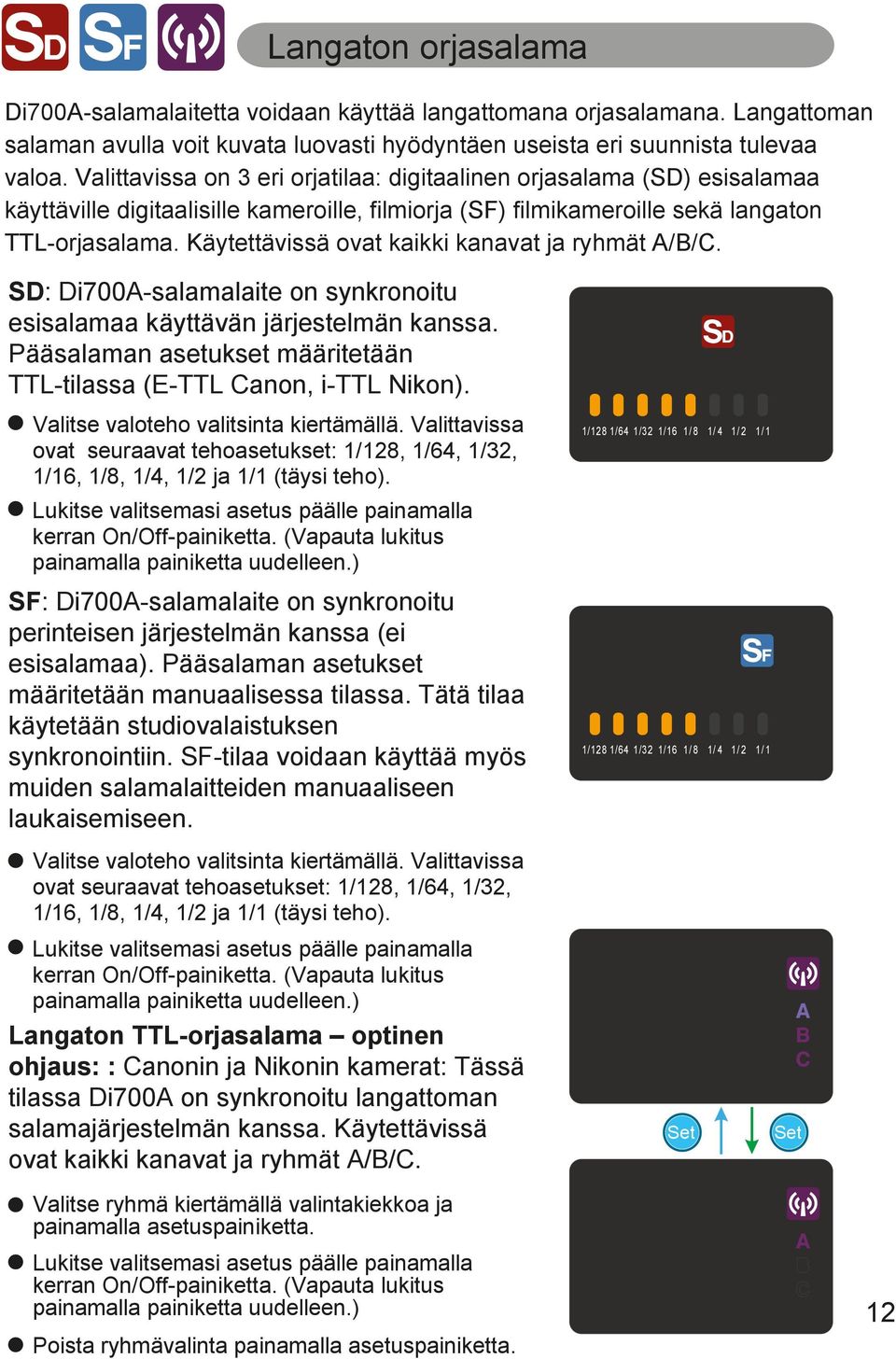

13 Langaton orjasalama Di700A-salamalaitetta voidaan käyttää langattomana orjasalamana. Langattoman salaman avulla voit kuvata luovasti hyödyntäen useista eri suunnista tulevaa valoa. Valittavissa on 3 eri orjatilaa: digitaalinen orjasalama (SD) esisalamaa käyttäville digitaalisille kameroille, filmiorja (SF) filmikameroille sekä langaton TTL-orjasalama. Käytettävissä ovat kaikki kanavat ja ryhmät A/B/C. SD: Di700A-salamalaite on synkronoitu esisalamaa käyttävän järjestelmän kanssa. Pääsalaman asetukset määritetään TTL-tilassa (E-TTL Canon, i-ttl Nikon). Valitse valoteho valitsinta kiertämällä. Valittavissa ovat seuraavat tehoasetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Lukitse valitsemasi asetus päälle painamalla kerran On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) SF: Di700A-salamalaite on synkronoitu perinteisen järjestelmän kanssa (ei esisalamaa). Pääsalaman asetukset määritetään manuaalisessa tilassa. Tätä tilaa käytetään studiovalaistuksen synkronointiin. SF-tilaa voidaan käyttää myös muiden salamalaitteiden manuaaliseen laukaisemiseen /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Valitse valoteho valitsinta kiertämällä. Valittavissa ovat seuraavat tehoasetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Lukitse valitsemasi asetus päälle painamalla kerran On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Langaton TTL-orjasalama optinen ohjaus: : Canonin ja Nikonin kamerat: Tässä tilassa Di700A on synkronoitu langattoman salamajärjestelmän kanssa. Käytettävissä ovat kaikki kanavat ja ryhmät A/B/C. Valitse ryhmä kiertämällä valintakiekkoa ja painamalla asetuspainiketta. Lukitse valitsemasi asetus päälle painamalla kerran On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Poista ryhmävalinta painamalla asetuspainiketta /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set 12

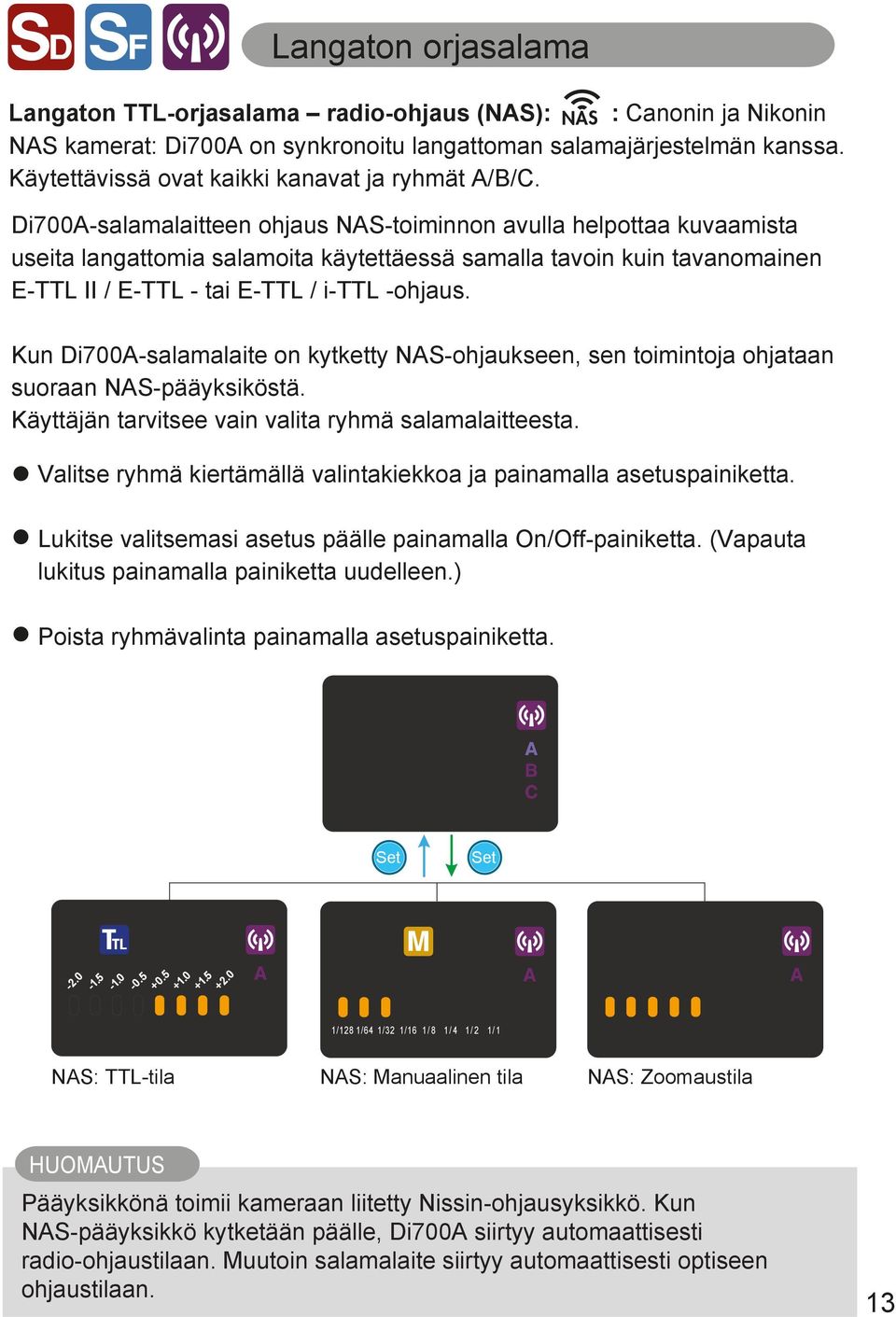

14 Langaton orjasalama Langaton TTL-orjasalama radio-ohjaus (NAS): : Canonin ja Nikonin NAS kamerat: Di700A on synkronoitu langattoman salamajärjestelmän kanssa. Käytettävissä ovat kaikki kanavat ja ryhmät A/B/C. Di700A-salamalaitteen ohjaus NAS-toiminnon avulla helpottaa kuvaamista useita langattomia salamoita käytettäessä samalla tavoin kuin tavanomainen E-TTL II / E-TTL - tai E-TTL / i-ttl -ohjaus. Kun Di700A-salamalaite on kytketty NAS-ohjaukseen, sen toimintoja ohjataan suoraan NAS-pääyksiköstä. Käyttäjän tarvitsee vain valita ryhmä salamalaitteesta. Valitse ryhmä kiertämällä valintakiekkoa ja painamalla asetuspainiketta. Lukitse valitsemasi asetus päälle painamalla On/Off-painiketta. (Vapauta lukitus painamalla painiketta uudelleen.) Poista ryhmävalinta painamalla asetuspainiketta. NAS /128 1/64 1/32 1/16 1/8 1/4 1/2 1/1 Set Set /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ /128 1/64 1/32 1/16 1/8 1/4 1/2 1/ NAS: TTL-tila NAS: Manuaalinen tila NAS: Zoomaustila HUOMAUTUS Pääyksikkönä toimii kameraan liitetty Nissin-ohjausyksikkö. Kun NAS-pääyksikkö kytketään päälle, Di700A siirtyy automaattisesti radio-ohjaustilaan. Muutoin salamalaite siirtyy automaattisesti optiseen ohjaustilaan. 13

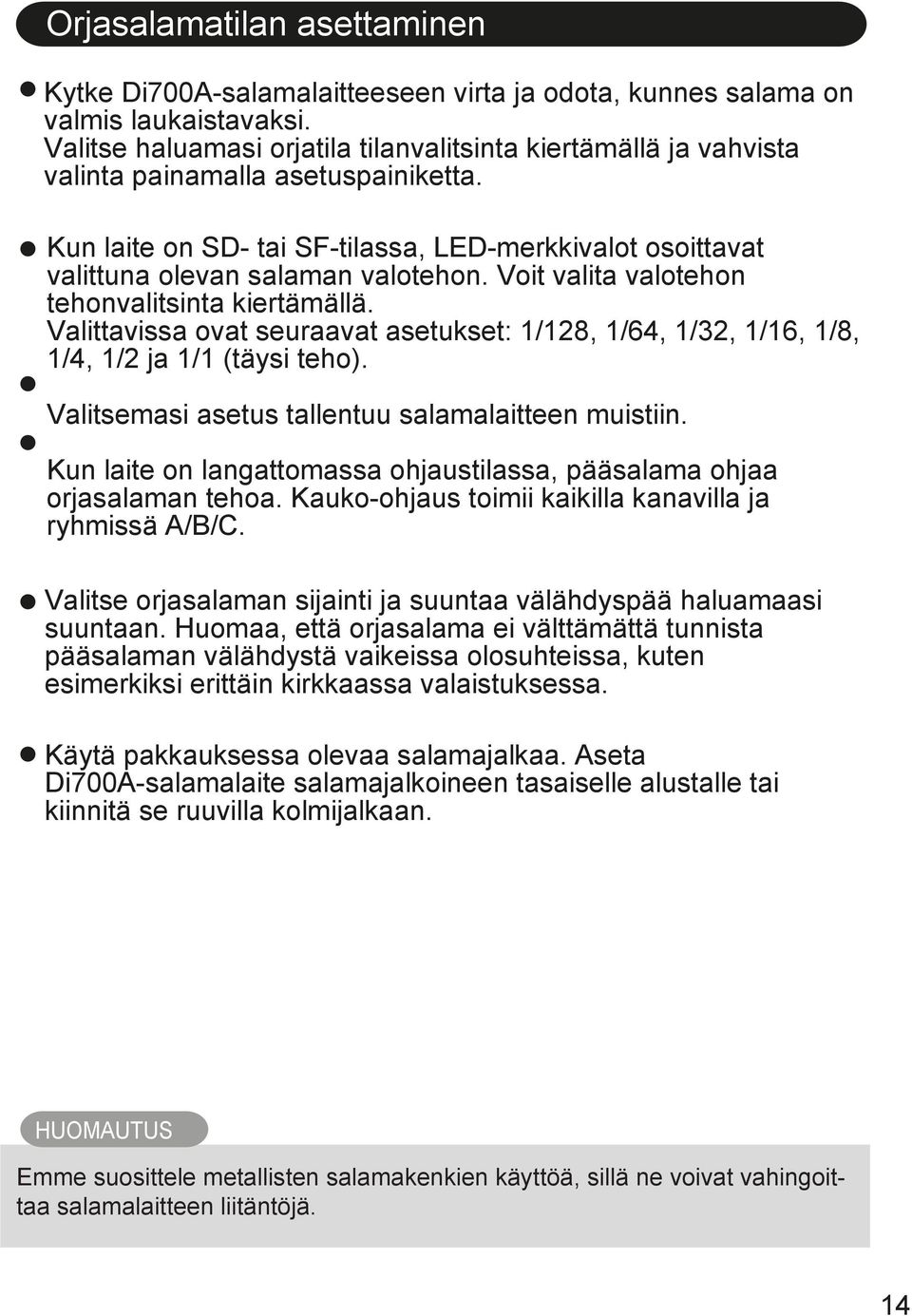

15 Orjasalamatilan asettaminen Kytke Di700A-salamalaitteeseen virta ja odota, kunnes salama on valmis laukaistavaksi. Valitse haluamasi orjatila tilanvalitsinta kiertämällä ja vahvista valinta painamalla asetuspainiketta. Kun laite on SD- tai SF-tilassa, LED-merkkivalot osoittavat valittuna olevan salaman valotehon. Voit valita valotehon tehonvalitsinta kiertämällä. Valittavissa ovat seuraavat asetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Valitsemasi asetus tallentuu salamalaitteen muistiin. Kun laite on langattomassa ohjaustilassa, pääsalama ohjaa orjasalaman tehoa. Kauko-ohjaus toimii kaikilla kanavilla ja ryhmissä A/B/C. Valitse orjasalaman sijainti ja suuntaa välähdyspää haluamaasi suuntaan. Huomaa, että orjasalama ei välttämättä tunnista pääsalaman välähdystä vaikeissa olosuhteissa, kuten esimerkiksi erittäin kirkkaassa valaistuksessa. Käytä pakkauksessa olevaa salamajalkaa. Aseta Di700A-salamalaite salamajalkoineen tasaiselle alustalle tai kiinnitä se ruuvilla kolmijalkaan. HUOMAUTUS Emme suosittele metallisten salamakenkien käyttöä, sillä ne voivat vahingoittaa salamalaitteen liitäntöjä. 14

16 Kohteen kuvaaminen Aseta kamera salamakuvaustilaan. Tähtää kuvauskohteeseen ja laukaise. Orjasalama on synkronoitu pääsalaman kanssa, ja se antaa pääsalaman välähtäessä lisävaloa valitsemastasi suunnasta. Huomaa, että virransäästöautomatiikka (stand-by-tilaan siirtyminen) ei toimi, kun salamalaite on orjatilassa. Automaattinen virrankatkaisu on käytössä myös orjatilassa. Salamalaitteesta katkeaa automaattisesti virta, jos sitä ei käytetä yli 60 minuuttiin. Kun Di700A-salamalaitetta käytetään orjasalamana, zoomin asetukseksi valitaan automaattisesti 35 mm:n polttoväli. Siirry johonkin toiseen tilaan painamalla tilan valintapainiketta ja valitsemalla esimerkiksi TTLtai manuaalinen tila. HSS High-Speed Synchronization Di700A supports shutter speeds up to 1/8,000 second. High-speed Sync: In A, M, TTL, Wireless mode. Enable HSS (Canon)/ Auto FP (Nikon) function on camera body. For set up details please refer to Camera operation Manual. High-speed mode use higher flash energy. To protect the flash from overheat. The recycling time will be extended to a minimum 7 seconds. 15

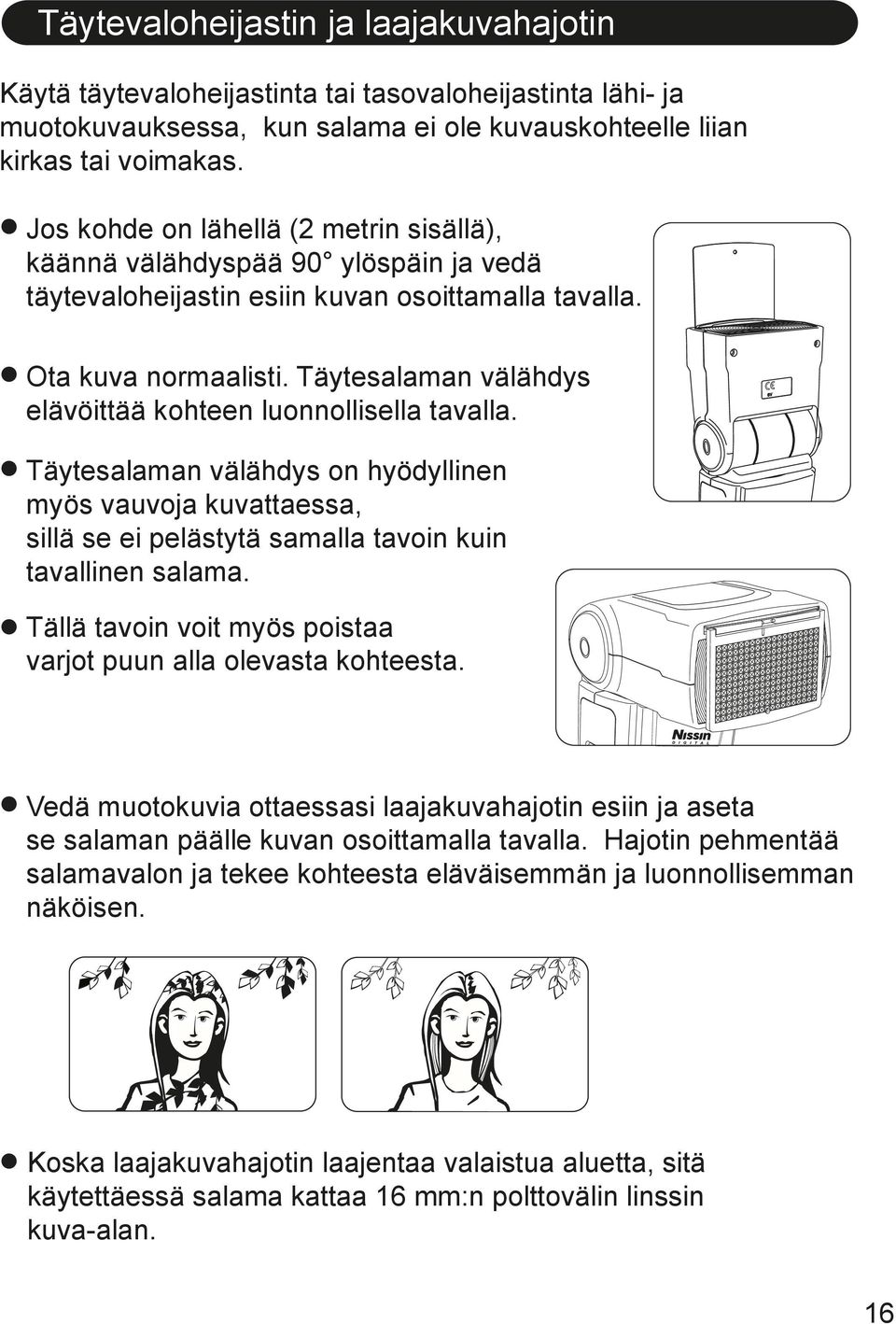

17 Täytevaloheijastin ja laajakuvahajotin Käytä täytevaloheijastinta tai tasovaloheijastinta lähi- ja muotokuvauksessa, kun salama ei ole kuvauskohteelle liian kirkas tai voimakas. Jos kohde on lähellä (2 metrin sisällä), käännä välähdyspää 90 ylöspäin ja vedä täytevaloheijastin esiin kuvan osoittamalla tavalla. Ota kuva normaalisti. Täytesalaman välähdys elävöittää kohteen luonnollisella tavalla. Täytesalaman välähdys on hyödyllinen myös vauvoja kuvattaessa, sillä se ei pelästytä samalla tavoin kuin tavallinen salama. Tällä tavoin voit myös poistaa varjot puun alla olevasta kohteesta. Vedä muotokuvia ottaessasi laajakuvahajotin esiin ja aseta se salaman päälle kuvan osoittamalla tavalla. Hajotin pehmentää salamavalon ja tekee kohteesta eläväisemmän ja luonnollisemman näköisen. Koska laajakuvahajotin laajentaa valaistua aluetta, sitä käytettäessä salama kattaa 16 mm:n polttovälin linssin kuva-alan. 16

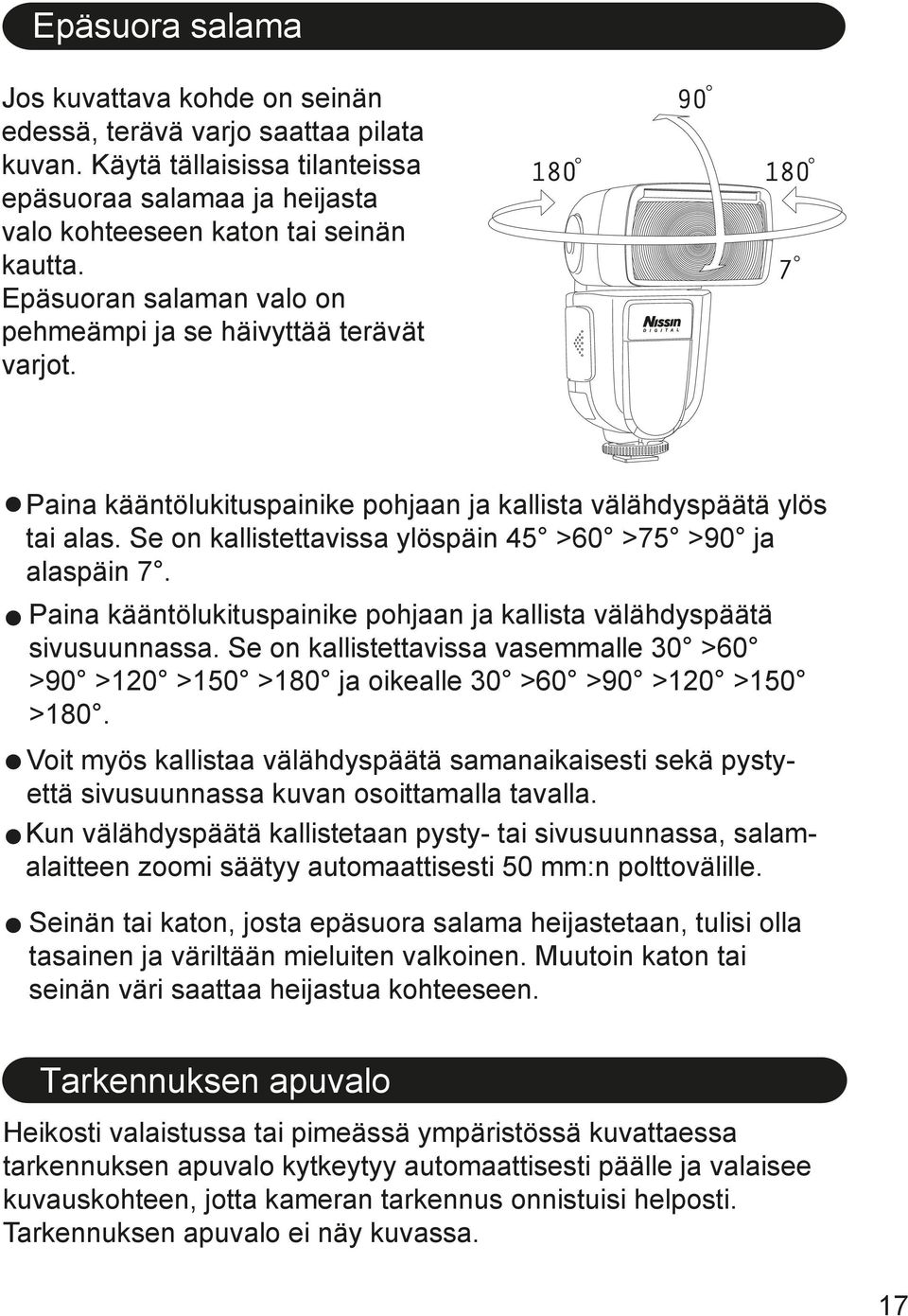

18 Epäsuora salama Jos kuvattava kohde on seinän edessä, terävä varjo saattaa pilata kuvan. Käytä tällaisissa tilanteissa epäsuoraa salamaa ja heijasta valo kohteeseen katon tai seinän kautta. Epäsuoran salaman valo on pehmeämpi ja se häivyttää terävät varjot. Paina kääntölukituspainike pohjaan ja kallista välähdyspäätä ylös tai alas. Se on kallistettavissa ylöspäin 45 >60 >75 >90 ja alaspäin 7. Paina kääntölukituspainike pohjaan ja kallista välähdyspäätä sivusuunnassa. Se on kallistettavissa vasemmalle 30 >60 >90 >120 >150 >180 ja oikealle 30 >60 >90 >120 >150 >180. Voit myös kallistaa välähdyspäätä samanaikaisesti sekä pystyettä sivusuunnassa kuvan osoittamalla tavalla. Kun välähdyspäätä kallistetaan pysty- tai sivusuunnassa, salamalaitteen zoomi säätyy automaattisesti 50 mm:n polttovälille. Seinän tai katon, josta epäsuora salama heijastetaan, tulisi olla tasainen ja väriltään mieluiten valkoinen. Muutoin katon tai seinän väri saattaa heijastua kohteeseen. Tarkennuksen apuvalo Heikosti valaistussa tai pimeässä ympäristössä kuvattaessa tarkennuksen apuvalo kytkeytyy automaattisesti päälle ja valaisee kuvauskohteen, jotta kameran tarkennus onnistuisi helposti. Tarkennuksen apuvalo ei näy kuvassa. 17

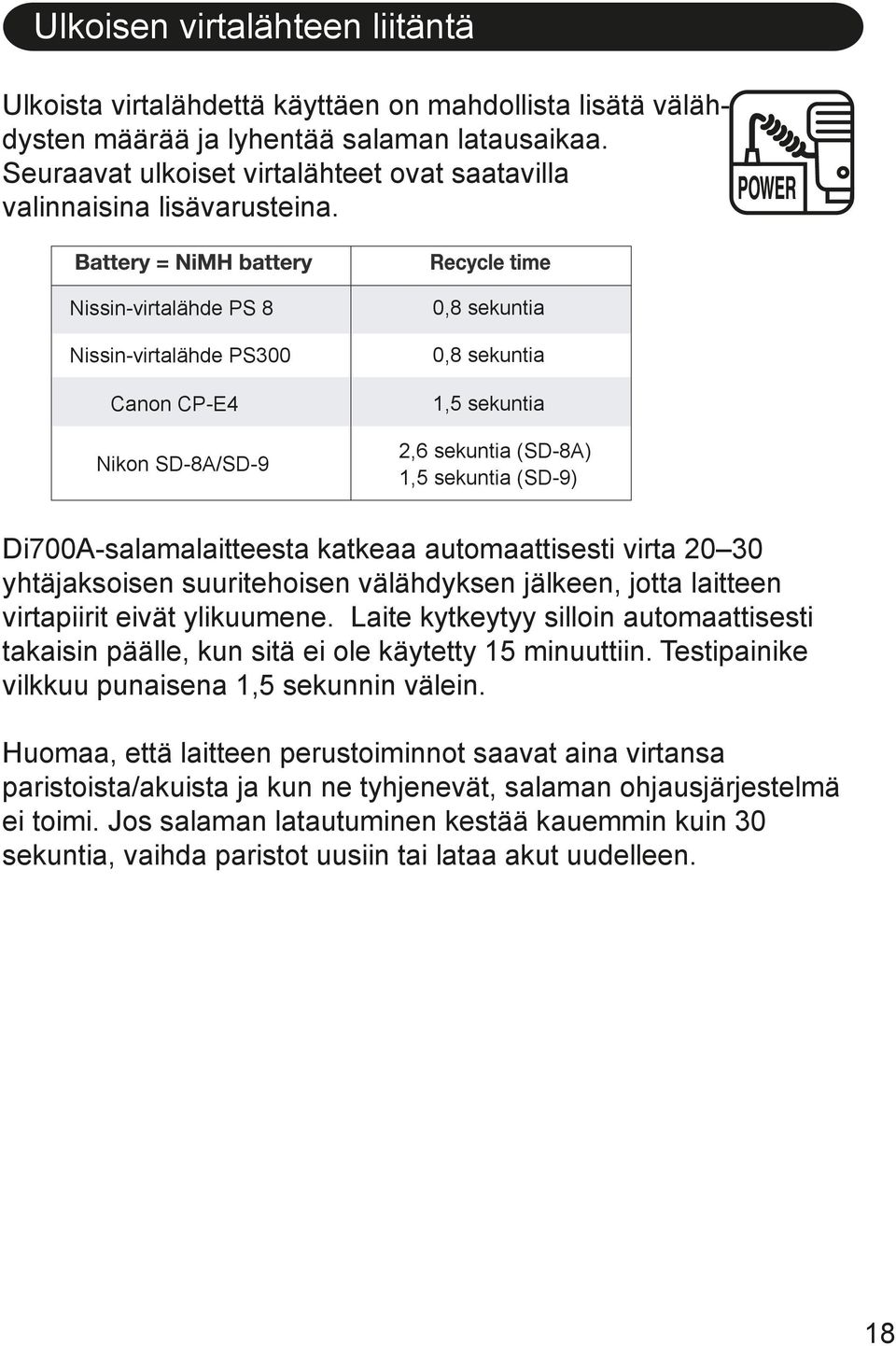

19 Ulkoisen virtalähteen liitäntä Ulkoista virtalähdettä käyttäen on mahdollista lisätä välähdysten määrää ja lyhentää salaman latausaikaa. Seuraavat ulkoiset virtalähteet ovat saatavilla valinnaisina lisävarusteina. Nissin-virtalähde PS 8 Nissin-virtalähde PS300 Canon CP-E4 Nikon SD-8A/SD-9 0,8 sekuntia 0,8 sekuntia 1,5 sekuntia 2,6 sekuntia (SD-8A) 1,5 sekuntia (SD-9) Di700A-salamalaitteesta katkeaa automaattisesti virta yhtäjaksoisen suuritehoisen välähdyksen jälkeen, jotta laitteen virtapiirit eivät ylikuumene. Laite kytkeytyy silloin automaattisesti takaisin päälle, kun sitä ei ole käytetty 15 minuuttiin. Testipainike vilkkuu punaisena 1,5 sekunnin välein. Huomaa, että laitteen perustoiminnot saavat aina virtansa paristoista/akuista ja kun ne tyhjenevät, salaman ohjausjärjestelmä ei toimi. Jos salaman latautuminen kestää kauemmin kuin 30 sekuntia, vaihda paristot uusiin tai lataa akut uudelleen. 18

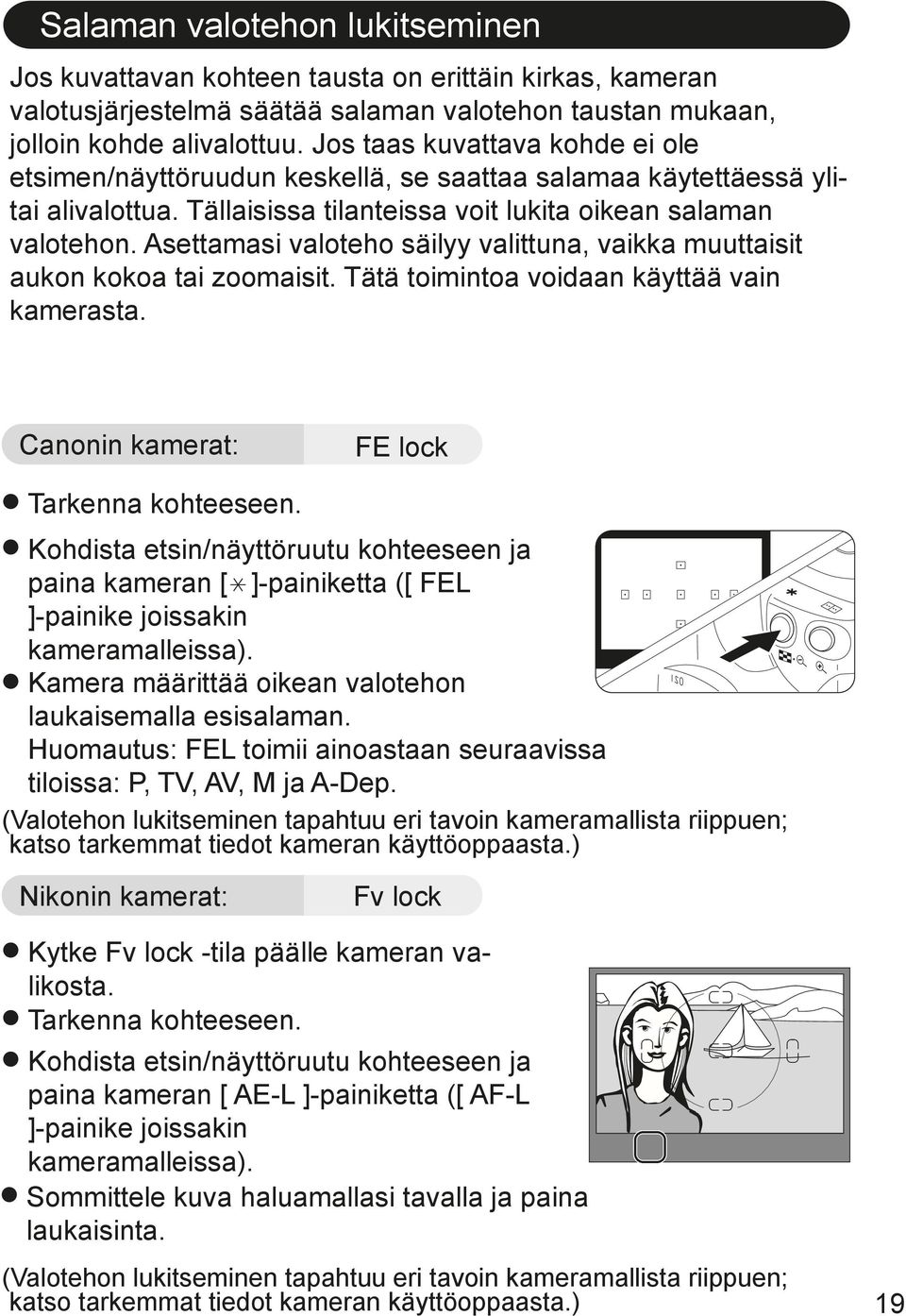

20 Salaman valotehon lukitseminen Jos kuvattavan kohteen tausta on erittäin kirkas, kameran valotusjärjestelmä säätää salaman valotehon taustan mukaan, jolloin kohde alivalottuu. Jos taas kuvattava kohde ei ole etsimen/näyttöruudun keskellä, se saattaa salamaa käytettäessä ylitai alivalottua. Tällaisissa tilanteissa voit lukita oikean salaman valotehon. Asettamasi valoteho säilyy valittuna, vaikka muuttaisit aukon kokoa tai zoomaisit. Tätä toimintoa voidaan käyttää vain kamerasta. Canonin kamerat: FE lock Tarkenna kohteeseen. Kohdista etsin/näyttöruutu kohteeseen ja paina kameran [ ]-painiketta ([ FEL ]-painike joissakin kameramalleissa). Kamera määrittää oikean valotehon laukaisemalla esisalaman. Huomautus: FEL toimii ainoastaan seuraavissa tiloissa: P, TV, AV, M ja A-Dep. (Valotehon lukitseminen tapahtuu eri tavoin kameramallista riippuen; katso tarkemmat tiedot kameran käyttöoppaasta.) Nikonin kamerat: Fv lock Kytke Fv lock -tila päälle kameran valikosta. Tarkenna kohteeseen. Kohdista etsin/näyttöruutu kohteeseen ja paina kameran [ AE-L ]-painiketta ([ AF-L ]-painike joissakin kameramalleissa). Sommittele kuva haluamallasi tavalla ja paina laukaisinta. (Valotehon lukitseminen tapahtuu eri tavoin kameramallista riippuen; katso tarkemmat tiedot kameran käyttöoppaasta.) 19

21 Ainoastaan Nikonin kamerat Seuraavat toiminnot ovat käytettävissä ainoastaan Nikon-kameroissa. Katso tarkemmat tiedot kameran käyttöoppaasta. Hidas synkronointi Salamaa käytetään pitkällä valotusajalla, jolloin sekä kohde että tausta valottuvat oikein hämärässä tai pimeässä kuvattaessa. Punasilmäisyyden vähentäminen Di700A-salamalaite laukaisee kolme esisalamaa punasilmäisyyden estämiseksi. Tätä toimintoa voidaan käyttää yhtä aikaa hitaan synkronoinnin kanssa. Toisen verhon synkronointi Toisen verhon synkronointia käytettäessä salama laukeaa vasta valotusajan lopussa. Tätä toimintoa käyttämällä liikkuvalle kohteelle saadaan vauhtiviivat. 20

22 Specifications Tyyppi Ohjeluku (ISO 100 / m) Polttoväli Virtalähde Paristojen vaihto Salaman latausaika Välähdysten määrä (noin) Välähdyksen kesto Värilämpötila Valotuksen ohjaus Langattomat salamatilat Salaman TTL-kompensointi Epäsuora salama Salaman ohjaus Tarkennuksen apuvalo Operation panel External service ports Ulkoinen virtalähde Lisävarusteet Mitat Paino Tarkoitettu Canonin ja Nikonin DSLR-kameroille 54 (200 mm:n zoomin asento) / 48 (105 mm:n zoomin asento) mm (16 mm käytettäessä sisäänrakennettua laajakulmahajotinta) 4 LR6-paristoa (myös AA-kokoisia NiMH- tai litiumparistoja tai -akkuja voi käyttää) Nopea vaihto; paristokotelo BM-02 0,1-4 s välähdystä 1/800 1/ s 5600k E-TTL II/ E-TTL (Canon) ja i-ttl (Nikon) Langaton TTL-orjasalama: optinen ohjaus ja radio-ohjaus (NAS). Ei-TTL-orja (SD- ja SF-tilat) EV 1/2 EV:n välein Ylös: 90, alas: 7, vasemmalle: 180, oikealle: 180 (välähdyspään kallistus / kääntölukituspainike) 1. verhon synkronointi, 2. verhon synkronointi, nopea synkronointi, punasilmäisyyden vähentäminen, hidas synkronointi (vain Nikonin kameroissa), FE / Fv Lock (asetus kamerasta) 0,7 6 m Color display panel (LED), selector dial External power source socket, PC terminal, 3.5mm sync socket Service socket for the external power pack (optional accessory) Nissin-virtalähde PS300/ PS 8 Pehmeä kantopussi, salamajalka ruuveineen 140 (K) 75 (L) 115 (S) mm 5,5 (K) 3 (L) 4,5 (S) tuumaa 381 g (ilman paristoja) 21

23 Ohjelukutaulukko Ohjeluvut käytettäessä manuaalista tilaa (ISO 100 metreinä) Zoomin asento 24mm Salaman valoteho Full 1/2 1/4 1/8 1/16 1/32 1/64 1/ mm mm mm mm mm mm mm mm Vianetsintä Salama ei ala latautua. Paristot on kiinnitetty virheellisesti >>> Kiinnitä paristot oikein päin. Paristot ovat tyhjät >>> Vaihda paristot, jos salaman latausaika on yli 30 sekuntia. Salama ei välähdä Salamalaitetta ei ole kiinnitetty oikein kameraan >>> Kiinnitä salamalaite tukevasti kameran salamakenkään. Salamalaitteesta on katkennut automaattisesti virta >>> Kytke virta päälle uudelleen. Salamakuva on yli- tai alivalottunut. Kohteen lähellä on jokin heijastava esine tai kirkas valo >>> Käytä FE- tai Fv lock -toimintoa. Salamalaite on manuaalisessa tilassa >>> Aseta laite TTL-tilaan tai säädä salaman valotehoa. 22

24 Takuu Jos tuote on vioittunut tai vaurioitunut jostakin alla luetelluista syistä, sen takuu saattaa olla rauennut. Katso tarkemmat maakohtaiset tiedot takuun voimassaolosta takuuehdoista. 1. Tuotetta ei ole käytetty käyttöoppaassa annettujen ohjeiden mukaisesti. 2. Tuotetta on korjannut tai muuttanut henkilö, jota ei ole valtuutettu sen huoltamiseen. 3. Tuotetta on käytetty sellaisten kolmansien osapuolten valmistamien kameroiden, objektiivien, sovitinten tai muiden laitteiden kanssa, jotka eivät ole yhteensopivia tuotteen kanssa. 4. Vian tai vaurion on aiheuttanut tulipalo, maanjäristys, tulva, saastuminen tai jokin muu luonnonmullistus. 5. Tuotetta on säilytetty pölyisessä tai kosteassa tilassa, korkeassa lämpötilassa tai jollakin muulla tavalla epäsuotuisissa olosuhteissa. 6. Naarmut, tahrat, kolhut tai kuluminen ovat seurausta tuotteen huolimattomasta käsittelystä. 7. Takuukortista puuttuu ostopaikan nimi tai ostopäivä tai sitä ei ole lainkaan. 23

25 Nissin Japan Ltd., Tokyo Nissin Marketing Ltd., Hong Kong Pidätämme oikeuden muuttaa tuotteen ulkonäköä tai teknisiä ominaisuuksia ilman ennakkoilmoitusta. 700A.Rev
