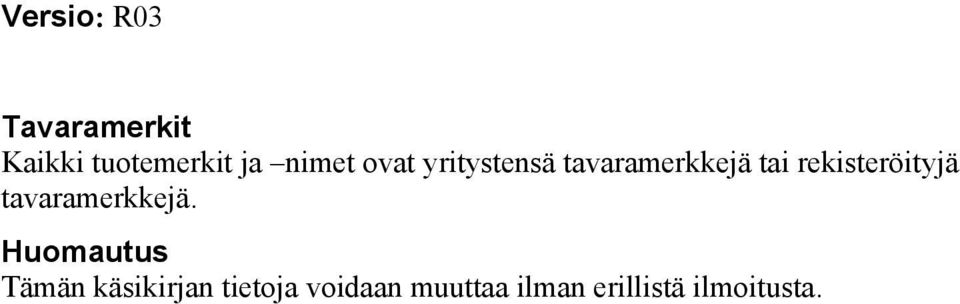

2 Versio: R03 Tavaramerkit Kaikki tuotemerkit ja nimet ovat yritystensä tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Huomautus Tämän käsikirjan tietoja voidaan muuttaa ilman erillistä ilmoitusta.

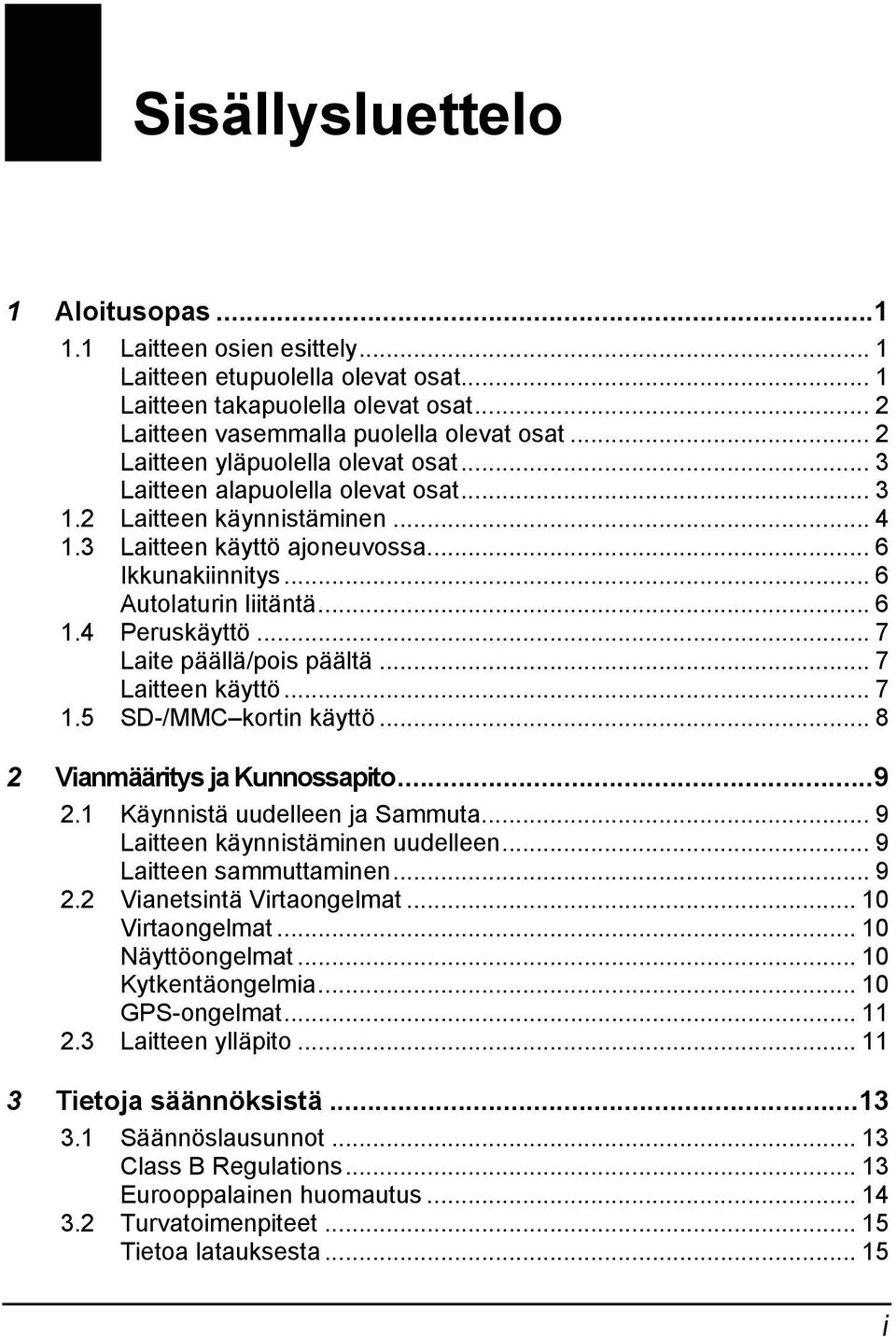

3 Sisällysluettelo 1 Aloitusopas Laitteen osien esittely... 1 Laitteen etupuolella olevat osat... 1 Laitteen takapuolella olevat osat... 2 Laitteen vasemmalla puolella olevat osat... 2 Laitteen yläpuolella olevat osat... 3 Laitteen alapuolella olevat osat Laitteen käynnistäminen Laitteen käyttö ajoneuvossa... 6 Ikkunakiinnitys... 6 Autolaturin liitäntä Peruskäyttö... 7 Laite päällä/pois päältä... 7 Laitteen käyttö SD-/MMC kortin käyttö Vianmääritys ja Kunnossapito Käynnistä uudelleen ja Sammuta... 9 Laitteen käynnistäminen uudelleen... 9 Laitteen sammuttaminen Vianetsintä Virtaongelmat Virtaongelmat Näyttöongelmat Kytkentäongelmia GPS-ongelmat Laitteen ylläpito Tietoja säännöksistä Säännöslausunnot Class B Regulations Eurooppalainen huomautus Turvatoimenpiteet Tietoa latauksesta i

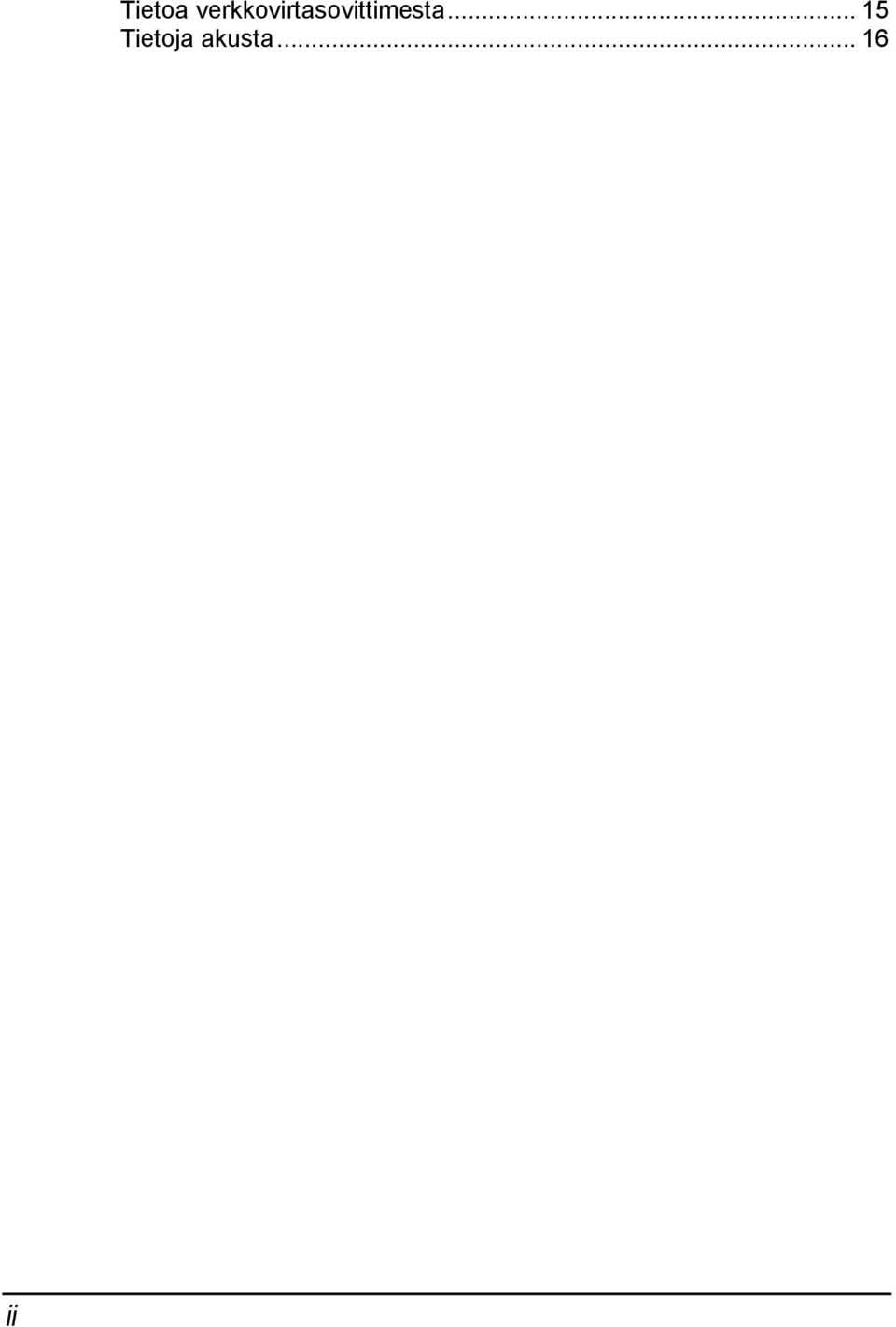

4 ii Tietoa verkkovirtasovittimesta Tietoja akusta... 16

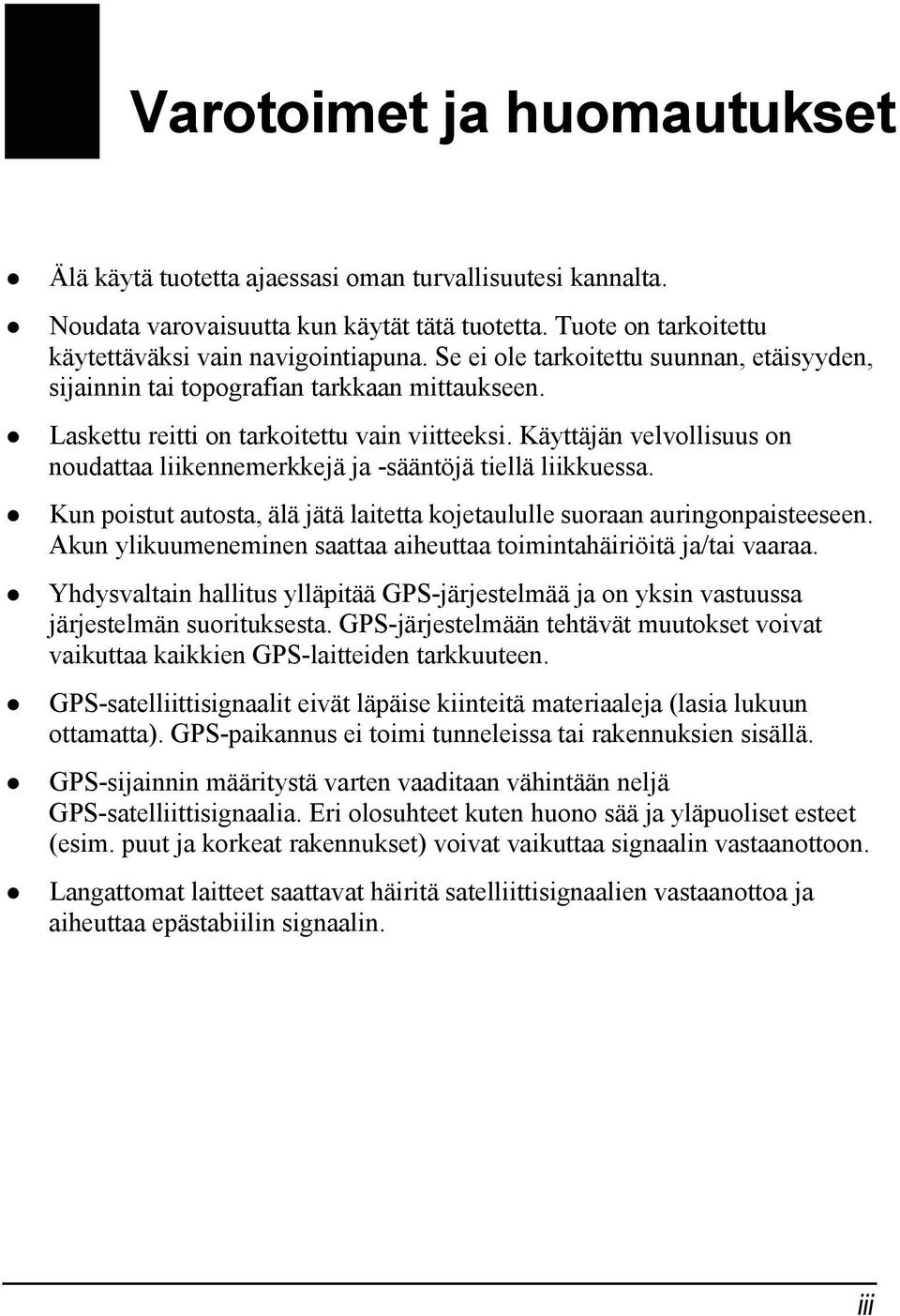

5 Varotoimet ja huomautukset Älä käytä tuotetta ajaessasi oman turvallisuutesi kannalta. Noudata varovaisuutta kun käytät tätä tuotetta. Tuote on tarkoitettu käytettäväksi vain navigointiapuna. Se ei ole tarkoitettu suunnan, etäisyyden, sijainnin tai topografian tarkkaan mittaukseen. Laskettu reitti on tarkoitettu vain viitteeksi. Käyttäjän velvollisuus on noudattaa liikennemerkkejä ja -sääntöjä tiellä liikkuessa. Kun poistut autosta, älä jätä laitetta kojetaululle suoraan auringonpaisteeseen. Akun ylikuumeneminen saattaa aiheuttaa toimintahäiriöitä ja/tai vaaraa. Yhdysvaltain hallitus ylläpitää GPS-järjestelmää ja on yksin vastuussa järjestelmän suorituksesta. GPS-järjestelmään tehtävät muutokset voivat vaikuttaa kaikkien GPS-laitteiden tarkkuuteen. GPS-satelliittisignaalit eivät läpäise kiinteitä materiaaleja (lasia lukuun ottamatta). GPS-paikannus ei toimi tunneleissa tai rakennuksien sisällä. GPS-sijainnin määritystä varten vaaditaan vähintään neljä GPS-satelliittisignaalia. Eri olosuhteet kuten huono sää ja yläpuoliset esteet (esim. puut ja korkeat rakennukset) voivat vaikuttaa signaalin vastaanottoon. Langattomat laitteet saattavat häiritä satelliittisignaalien vastaanottoa ja aiheuttaa epästabiilin signaalin. iii

6 Autoteline tarvitaan kun laitetta käytetään autossa. On suositeltavaa, että asetat laitteen sopivaan paikkaan ja vältät kuvassa näkyviä kohtia. Älä kiinnitä paikkaan, jossa laite rajoittaa kuljettajan näkökenttää. Älä aseta kojelaudalle ilman kiinnitystä. Älä kiinnitä turvatyynypaneelien eteen. Älä kiinnitä turvatyynyn laukaisualueen eteen. iv

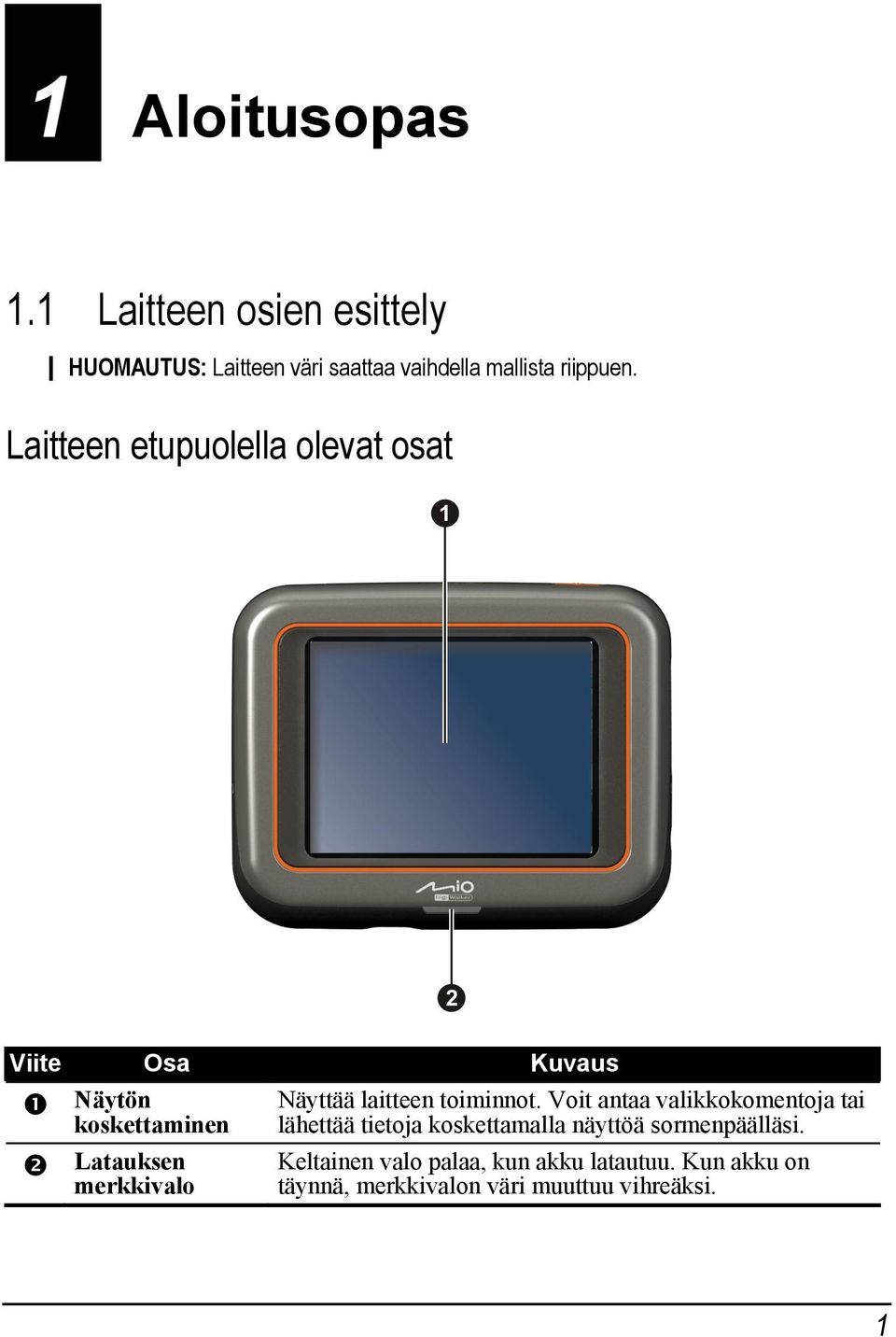

7 1 Aloitusopas 1.1 Laitteen osien esittely HUOMAUTUS: Laitteen väri saattaa vaihdella mallista riippuen. Laitteen etupuolella olevat osat V iite Osa Kuvaus Näytön koskettaminen Näyttää laitteen toiminnot. Voit antaa valikkokomentoja tai lähettää tietoja koskettamalla näyttöä sormenpäälläsi. Latauksen Keltainen valo palaa, kun akku latautuu. Kun akku on merkkivalo täynnä, merkkivalon väri muuttuu vihreäksi. 1

8 Laitteen takapuolella olevat osat Viite Osa Kuvaus Osoituskynä Kosketa näyttöä, kun teet valintoja tai syötät tietoja. Ota kynä pidikkeestä, kun tarvitset sitä. Säilytä se muulloin pidikkeessä. Laitteen vasemmalla puolella olevat osat 2

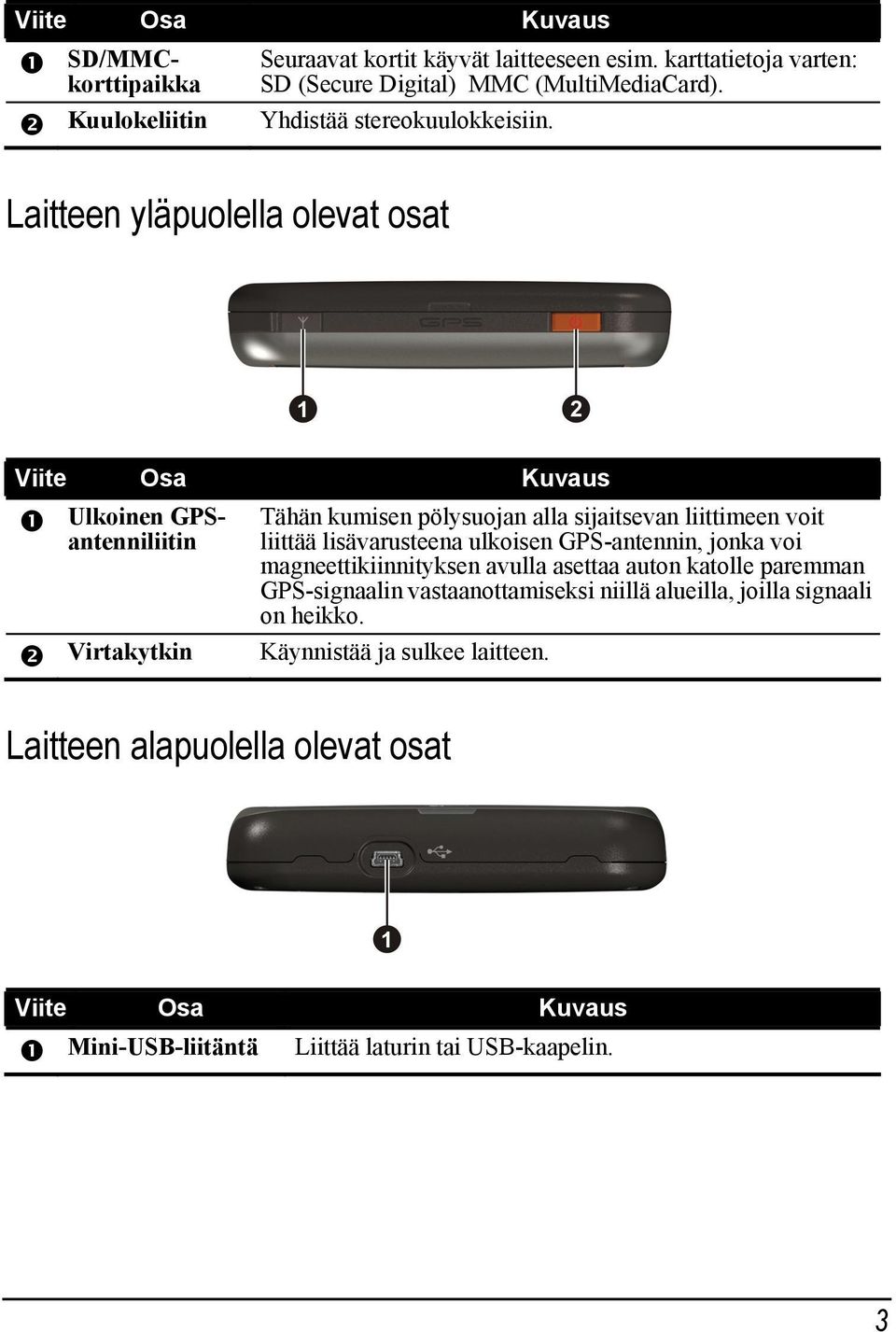

9 Viite Osa Kuvaus SD/MMCkorttipaikka Kuulokeliitin Seuraavat kortit käyvät laitteeseen esim. karttatietoja varten: SD (Secure Digital) MMC (MultiMediaCard). Yhdistää stereokuulokkeisiin. Laitteen yläpuolella olevat osat Viite Osa Kuvaus Ulkoinen GPSantenniliitin Virtakytkin Tähän kumisen pölysuojan alla sijaitsevan liittimeen voit liittää lisävarusteena ulkoisen GPS-antennin, jonka voi magneettikiinnityksen avulla asettaa auton katolle paremman GPS-signaalin vastaanottamiseksi niillä alueilla, joilla signaali on heikko. Käynnistää ja sulkee laitteen. Laitteen alapuolella olevat osat Viite Osa Kuvaus Mini-USB-liitäntä Liittää laturin tai USB-kaapelin. 3

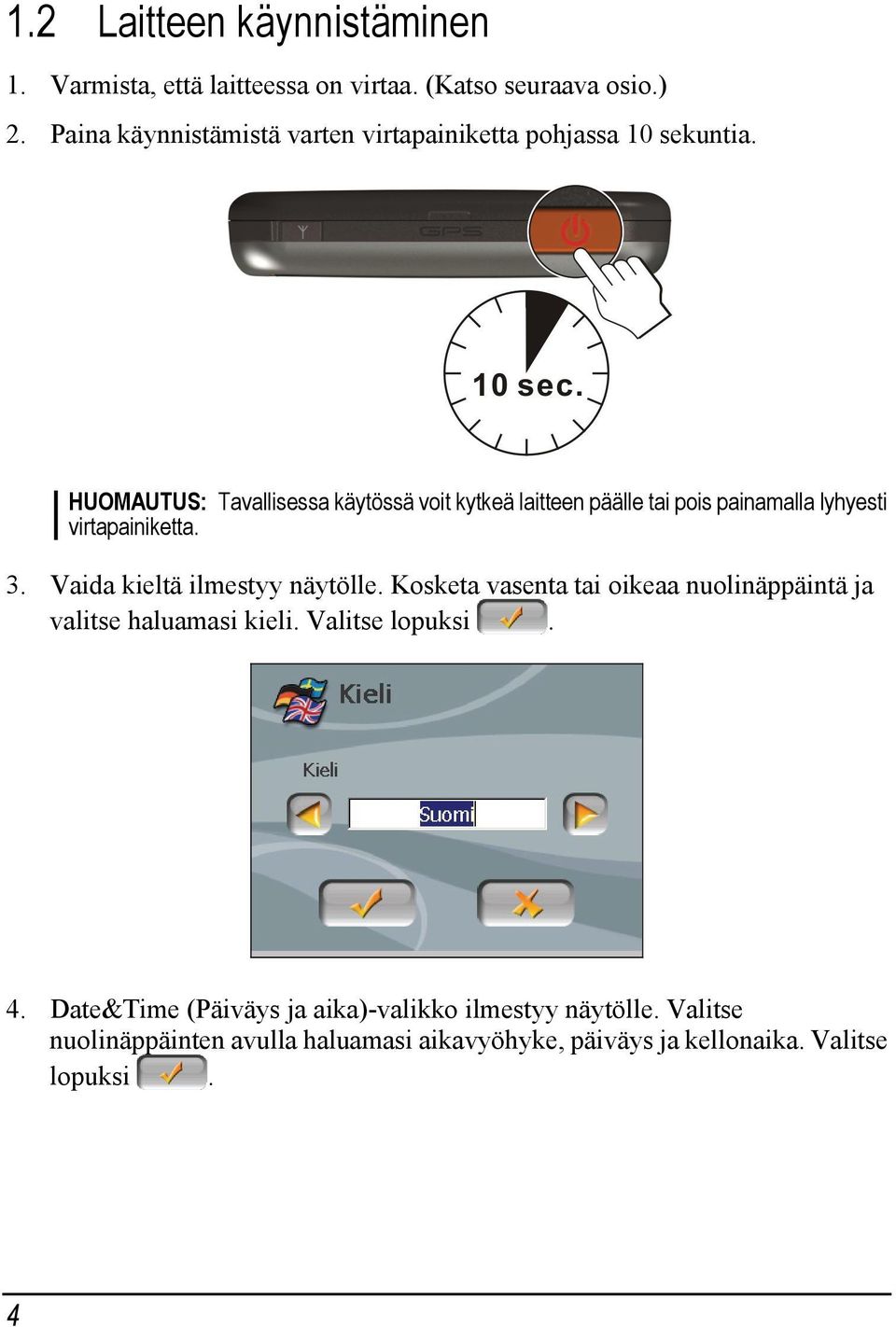

10 1.2 Laitteen käynnistäminen 1. Varmista, että laitteessa on virtaa. (Katso seuraava osio.) 2. Paina käynnistämistä varten virtapainiketta pohjassa 10 sekuntia. HUOMAUTUS: Tavallisessa käytössä voit kytkeä laitteen päälle tai pois painamalla lyhyesti virtapainiketta. 3. Vaida kieltä ilmestyy näytölle. Kosketa vasenta tai oikeaa nuolinäppäintä ja valitse haluamasi kieli. Valitse lopuksi. 4. Date&Time (Päiväys ja aika)-valikko ilmestyy näytölle. Valitse nuolinäppäinten avulla haluamasi aikavyöhyke, päiväys ja kellonaika. Valitse lopuksi. 4

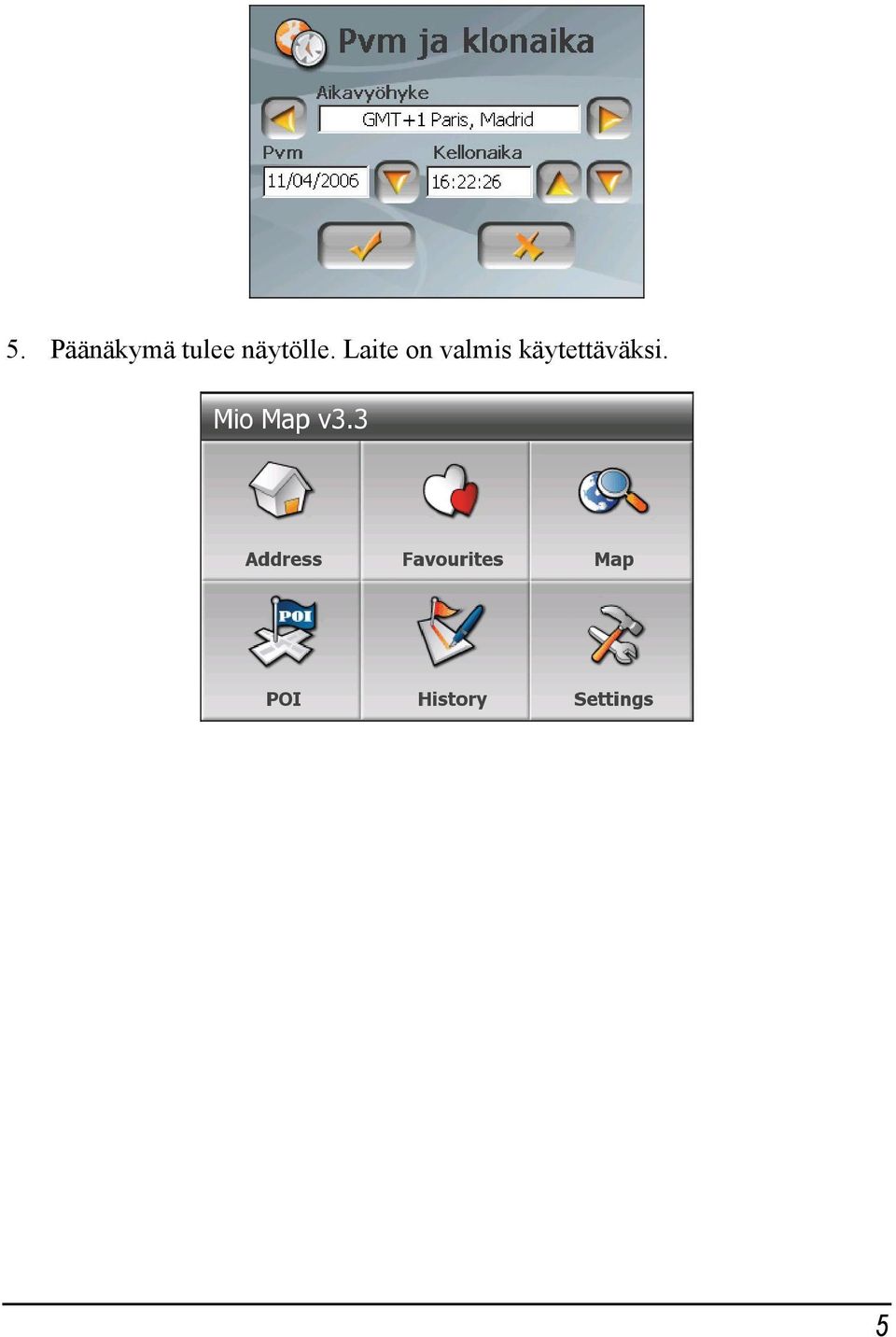

11 5. Päänäkymä tulee näytölle. Laite on valmis käytettäväksi. 5

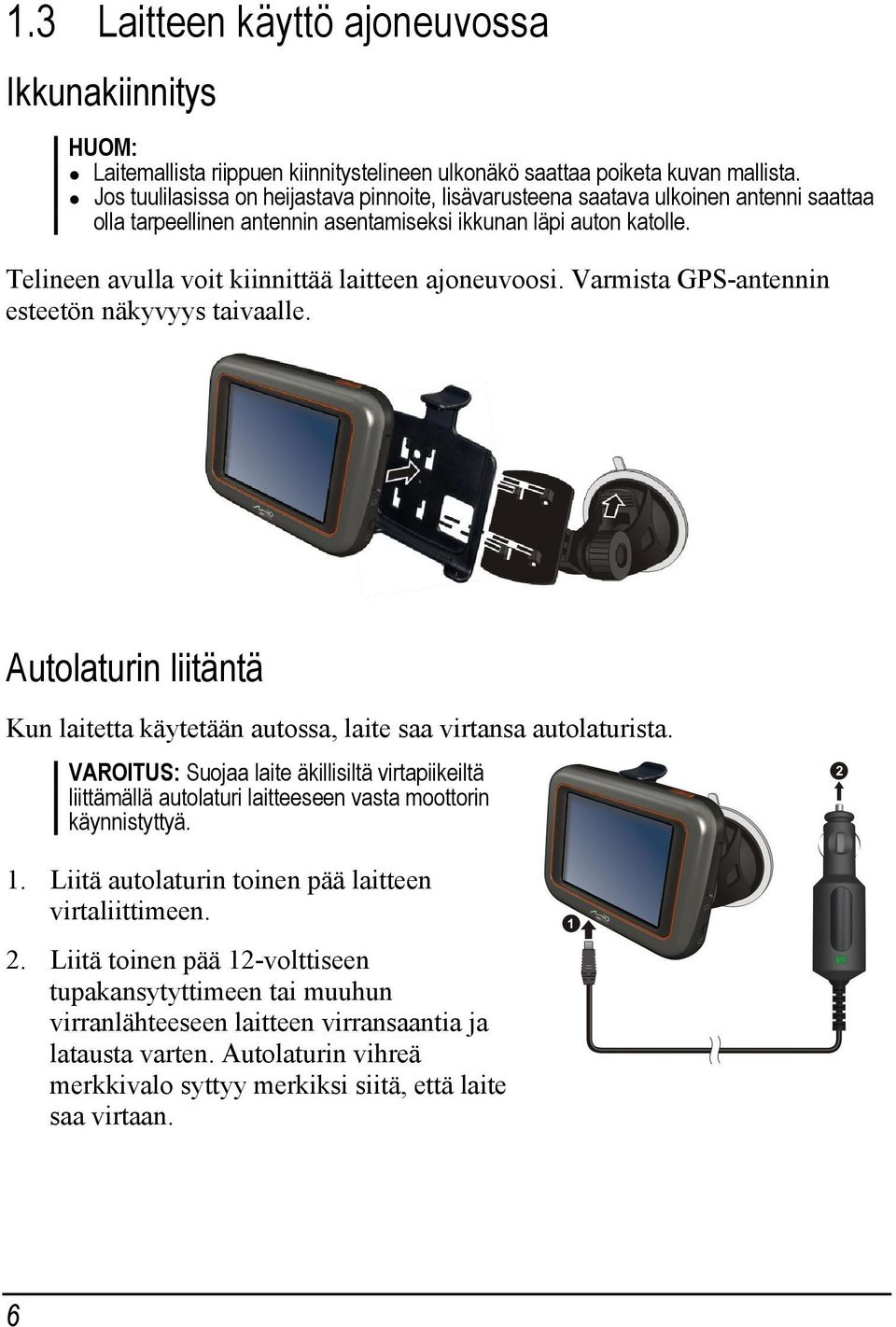

12 1.3 Laitteen käyttö ajoneuvossa Ikkunakiinnitys HUOM: Laitemallista riippuen kiinnitystelineen ulkonäkö saattaa poiketa kuvan mallista. Jos tuulilasissa on heijastava pinnoite, lisävarusteena saatava ulkoinen antenni saattaa olla tarpeellinen antennin asentamiseksi ikkunan läpi auton katolle. Telineen avulla voit kiinnittää laitteen ajoneuvoosi. Varmista GPS-antennin esteetön näkyvyys taivaalle. Autolaturin liitäntä Kun laitetta käytetään autossa, laite saa virtansa autolaturista. VAROITUS: Suojaa laite äkillisiltä virtapiikeiltä liittämällä autolaturi laitteeseen vasta moottorin käynnistyttyä. 1. Liitä autolaturin toinen pää laitteen virtaliittimeen. 2. Liitä toinen pää 12-volttiseen tupakansytyttimeen tai muuhun virranlähteeseen laitteen virransaantia ja latausta varten. Autolaturin vihreä merkkivalo syttyy merkiksi siitä, että laite saa virtaan. 6

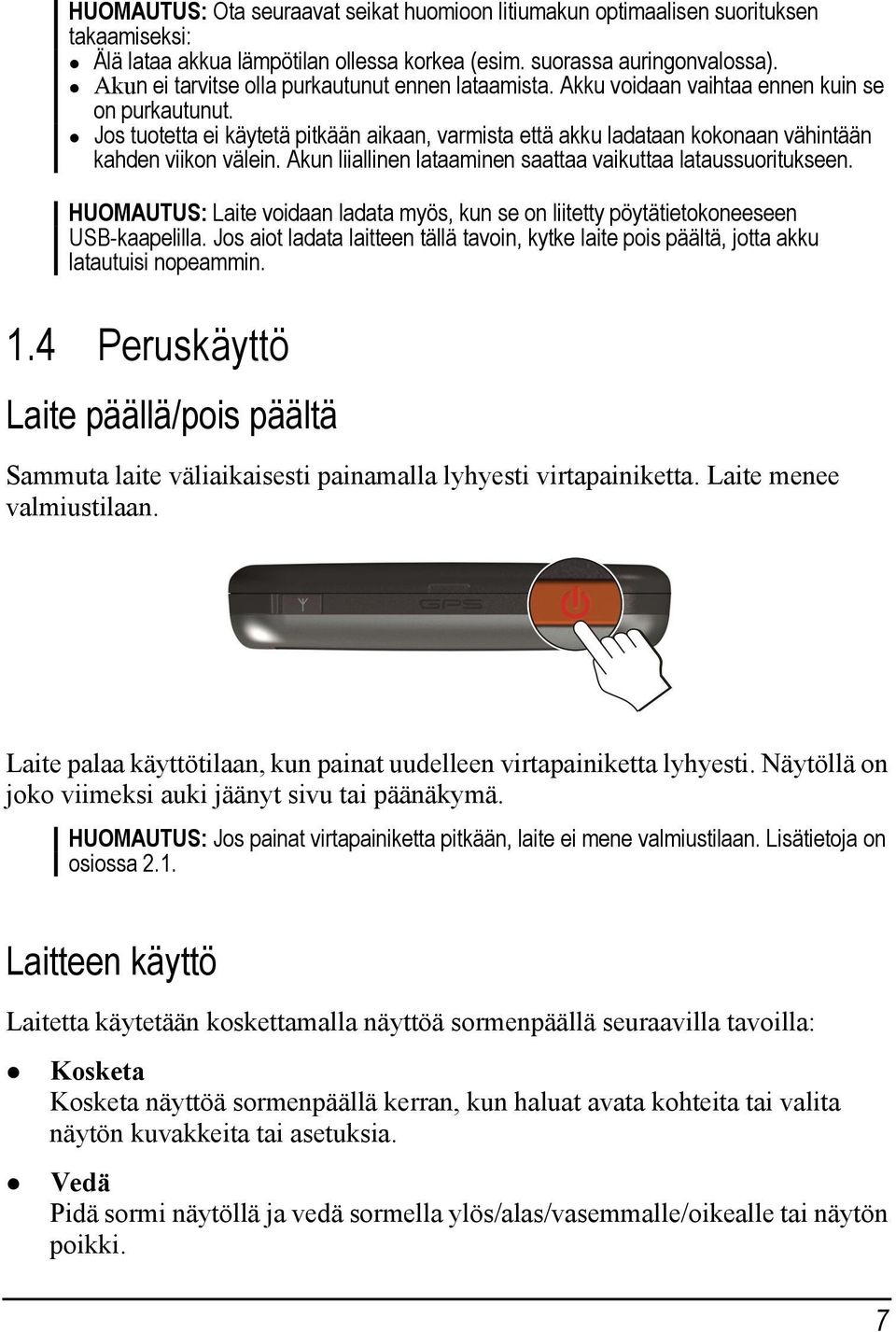

13 HUOMAUTUS: Ota seuraavat seikat huomioon litiumakun optimaalisen suorituksen takaamiseksi: Älä lataa akkua lämpötilan ollessa korkea (esim. suorassa auringonvalossa). Akun ei tarvitse olla purkautunut ennen lataamista. Akku voidaan vaihtaa ennen kuin se on purkautunut. Jos tuotetta ei käytetä pitkään aikaan, varmista että akku ladataan kokonaan vähintään kahden viikon välein. Akun liiallinen lataaminen saattaa vaikuttaa lataussuoritukseen. HUOMAUTUS: Laite voidaan ladata myös, kun se on liitetty pöytätietokoneeseen USB-kaapelilla. Jos aiot ladata laitteen tällä tavoin, kytke laite pois päältä, jotta akku latautuisi nopeammin. 1.4 Peruskäyttö Laite päällä/pois päältä Sammuta laite väliaikaisesti painamalla lyhyesti virtapainiketta. Laite menee valmiustilaan. Laite palaa käyttötilaan, kun painat uudelleen virtapainiketta lyhyesti. Näytöllä on joko viimeksi auki jäänyt sivu tai päänäkymä. HUOMAUTUS: Jos painat virtapainiketta pitkään, laite ei mene valmiustilaan. Lisätietoja on osiossa 2.1. Laitteen käyttö Laitetta käytetään koskettamalla näyttöä sormenpäällä seuraavilla tavoilla: Kosketa Kosketa näyttöä sormenpäällä kerran, kun haluat avata kohteita tai valita näytön kuvakkeita tai asetuksia. Vedä Pidä sormi näytöllä ja vedä sormella ylös/alas/vasemmalle/oikealle tai näytön poikki. 7

14 Kosketa ja pidä Kosketa näyttöä ja pidä sormi paikallaan, kunnes toiminto on suoritettu tai valikko tulee näkyviin. 1.5 SD-/MMC kortin käyttö Laitteessa on SD/MMC-korttipaikka, johon voidaan kytkeä valinnainen Secure Digital.kortti tai MultiMediaCard muistikortti. Aseta SD-/MMC-kortti korttipaikkaan liittimien osoittaessa korttipaikkaan päin ja tunnuksen osoittaessa laitteen etupuolelle. Poista kortti varmistamalla ensin, ettei mikään sovellus ole yhteydessä korttiin. Työnnä tämän jälkeen yläreunaa vapauttaaksesi se ja vedä kortti ulos korttipaikasta. HUOMAUTUS: Varmista, ettei korttipaikkaan pääse vieraita esineitä. Suojaa SD- ja MMC-kortteja pölyltä ja kosteudelta säilyttämällä kortit hyvin suojatussa laatikossa silloin kun kortteja ei käytetä. 8

15 2 Vianmääritys ja Kunnossapito 2.1 Käynnistä uudelleen ja Sammuta. Joskus laite jumittuu. voidaan joutua käynnistämään uudelleen, jos se ei vastaa tai Laitteen käynnistäminen uudelleen Käynnistä laite uudelleen painamalla virtapainiketta 3 sekunnin ajan. Sammutusvalikko aukeaa. Valitse Käynnistä uudelleen. Laitteen sammuttaminen Jos et käytä laitetta pitkään aikaan, voit sammuttaa sen painamalla virtapainiketta 8 sekunnin ajan. Järjestelmän asetukset palautuvat oletusasetuksille. Käynnistä laite uudelleen painamalla virtapainiketta 10 sekunnin ajan. 9

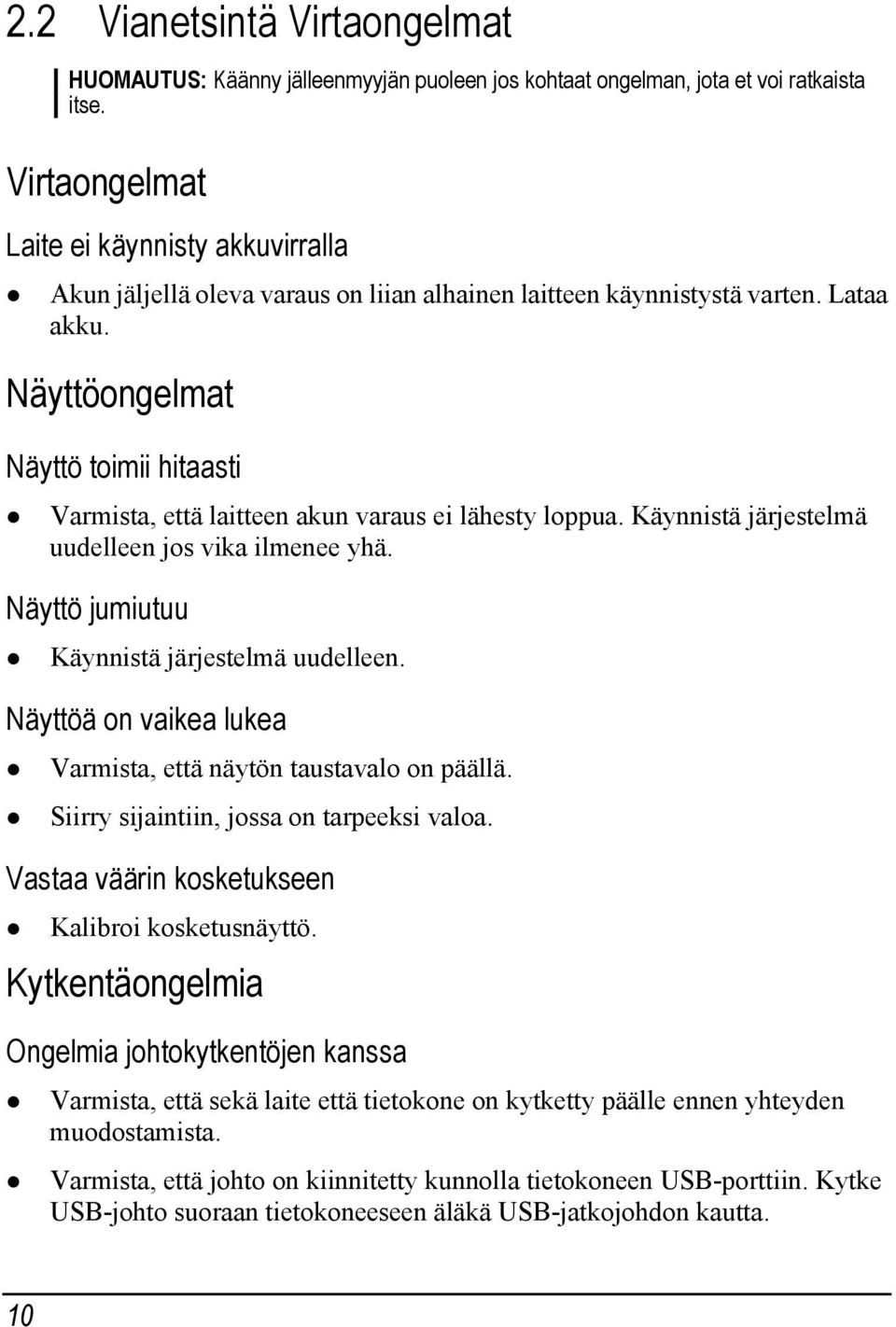

16 2.2 Vianetsintä Virtaongelmat HUOMAUTUS: Käänny jälleenmyyjän puoleen jos kohtaat ongelman, jota et voi ratkaista itse. Virtaongelmat Laite ei käynnisty akkuvirralla Akun jäljellä oleva varaus on liian alhainen laitteen käynnistystä varten. Lataa akku. Näyttöongelmat Näyttö toimii hitaasti Varmista, että laitteen akun varaus ei lähesty loppua. Käynnistä järjestelmä uudelleen jos vika ilmenee yhä. Näyttö jumiutuu Käynnistä järjestelmä uudelleen. Näyttöä on vaikea lukea Varmista, että näytön taustavalo on päällä. Siirry sijaintiin, jossa on tarpeeksi valoa. Vastaa väärin kosketukseen Kalibroi kosketusnäyttö. Kytkentäongelmia Ongelmia johtokytkentöjen kanssa Varmista, että sekä laite että tietokone on kytketty päälle ennen yhteyden muodostamista. Varmista, että johto on kiinnitetty kunnolla tietokoneen USB-porttiin. Kytke USB-johto suoraan tietokoneeseen äläkä USB-jatkojohdon kautta. 10

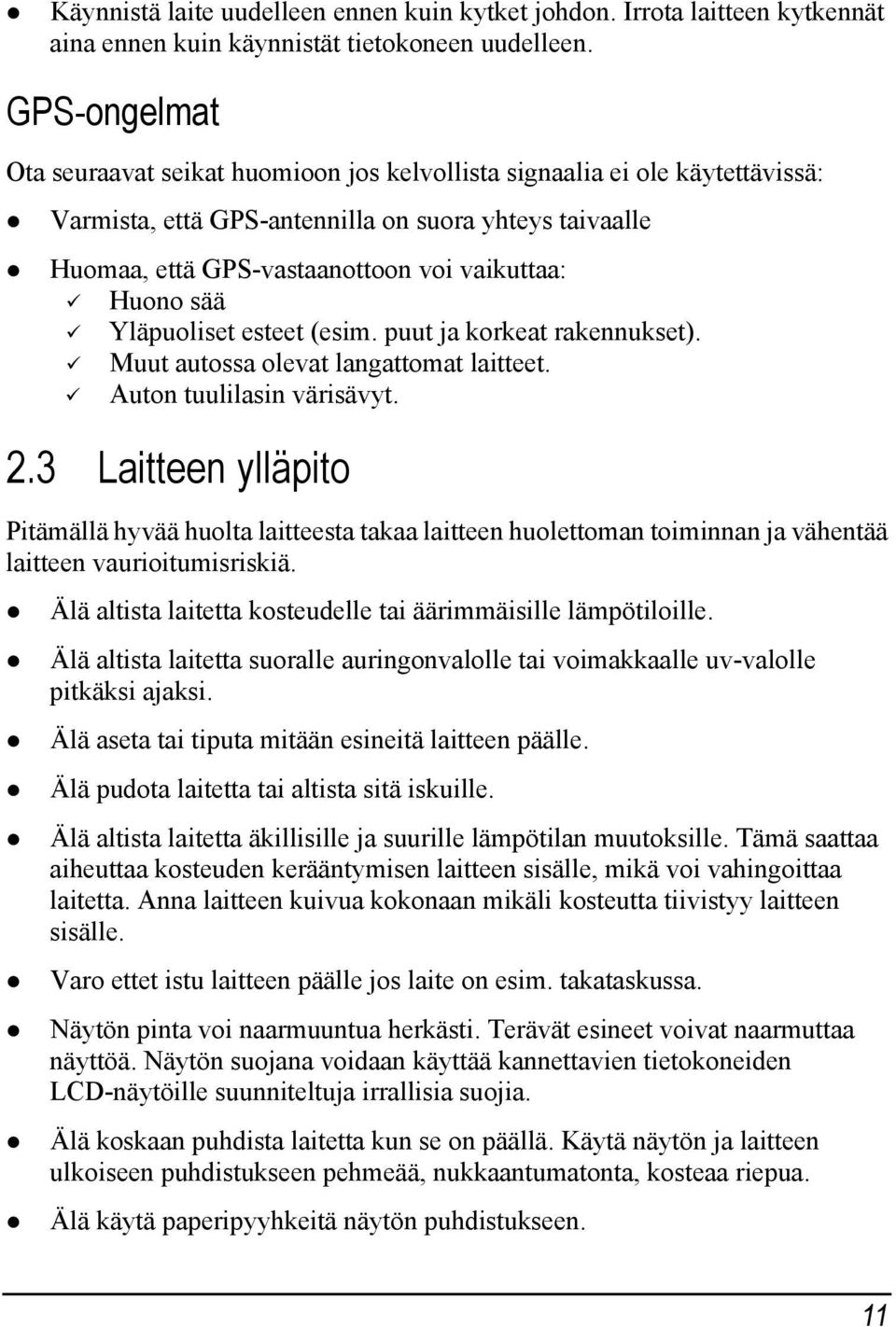

17 Käynnistä laite uudelleen ennen kuin kytket johdon. Irrota laitteen kytkennät aina ennen kuin käynnistät tietokoneen uudelleen. GPS-ongelmat Ota seuraavat seikat huomioon jos kelvollista signaalia ei ole käytettävissä: Varmista, että GPS-antennilla on suora yhteys taivaalle Huomaa, että GPS-vastaanottoon voi vaikuttaa: Huono sää Yläpuoliset esteet (esim. puut ja korkeat rakennukset). Muut autossa olevat langattomat laitteet. Auton tuulilasin värisävyt. 2.3 Laitteen ylläpito Pitämällä hyvää huolta laitteesta takaa laitteen huolettoman toiminnan ja vähentää laitteen vaurioitumisriskiä. Älä altista laitetta kosteudelle tai äärimmäisille lämpötiloille. Älä altista laitetta suoralle auringonvalolle tai voimakkaalle uv-valolle pitkäksi ajaksi. Älä aseta tai tiputa mitään esineitä laitteen päälle. Älä pudota laitetta tai altista sitä iskuille. Älä altista laitetta äkillisille ja suurille lämpötilan muutoksille. Tämä saattaa aiheuttaa kosteuden kerääntymisen laitteen sisälle, mikä voi vahingoittaa laitetta. Anna laitteen kuivua kokonaan mikäli kosteutta tiivistyy laitteen sisälle. Varo ettet istu laitteen päälle jos laite on esim. takataskussa. Näytön pinta voi naarmuuntua herkästi. Terävät esineet voivat naarmuttaa näyttöä. Näytön suojana voidaan käyttää kannettavien tietokoneiden LCD-näytöille suunniteltuja irrallisia suojia. Älä koskaan puhdista laitetta kun se on päällä. Käytä näytön ja laitteen ulkoiseen puhdistukseen pehmeää, nukkaantumatonta, kosteaa riepua. Älä käytä paperipyyhkeitä näytön puhdistukseen. 11

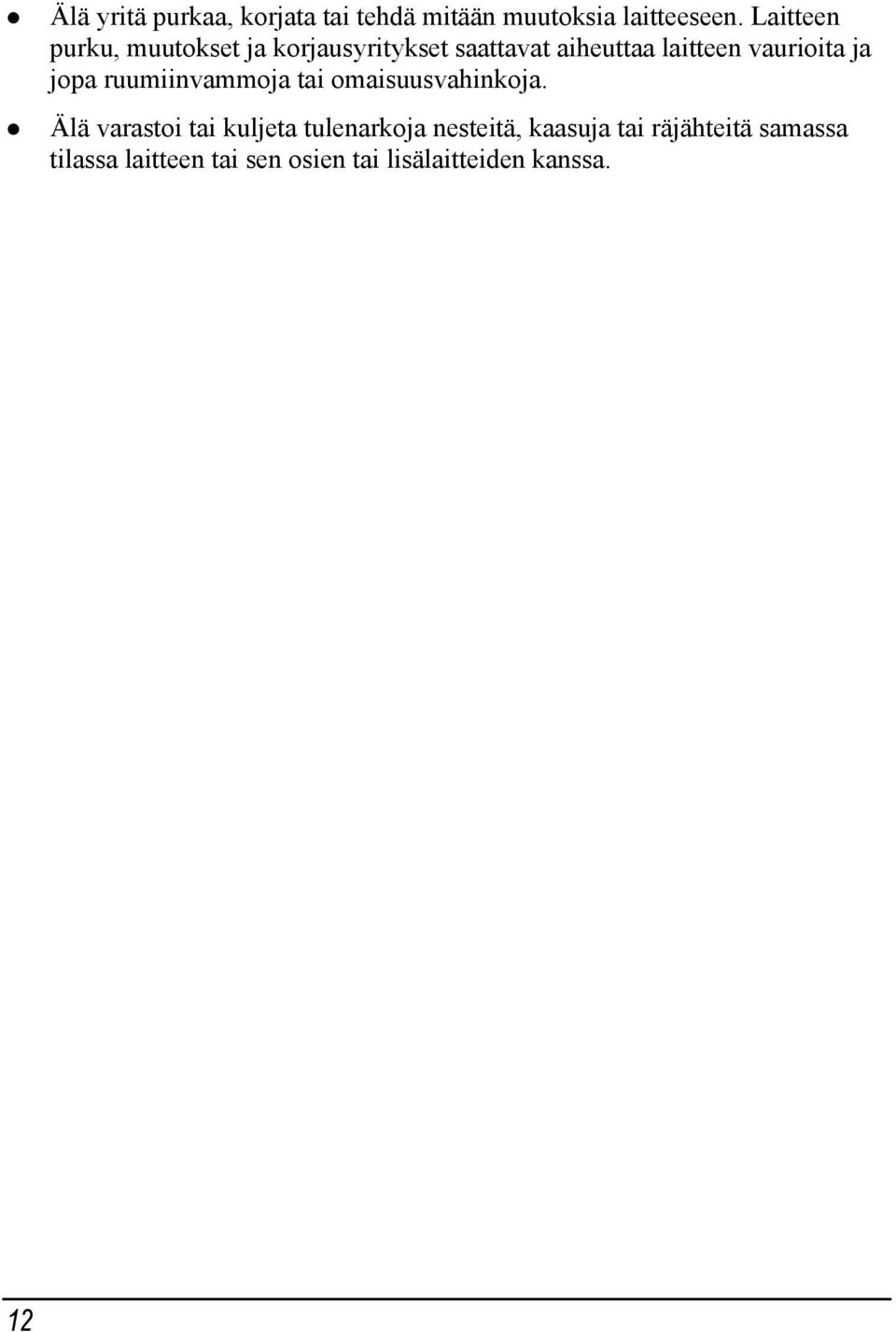

18 Älä yritä purkaa, korjata tai tehdä mitään muutoksia laitteeseen. Laitteen purku, muutokset ja korjausyritykset saattavat aiheuttaa laitteen vaurioita ja jopa ruumiinvammoja tai omaisuusvahinkoja. Älä varastoi tai kuljeta tulenarkoja nesteitä, kaasuja tai räjähteitä samassa tilassa laitteen tai sen osien tai lisälaitteiden kanssa. 12

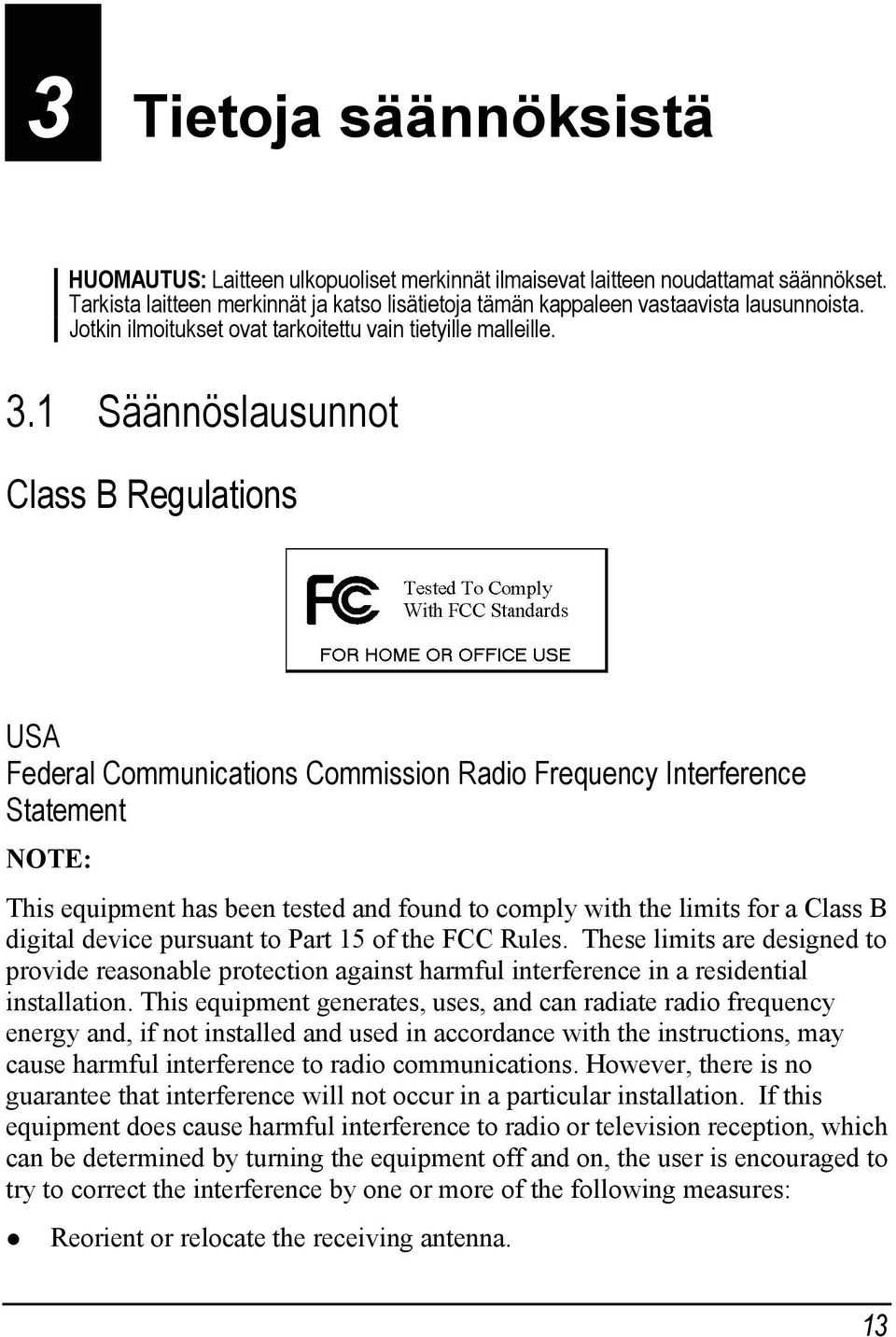

19 3 Tietoja säännöksistä HUOMAUTUS: Laitteen ulkopuoliset merkinnät ilmaisevat laitteen noudattamat säännökset. Tarkista laitteen merkinnät ja katso lisätietoja tämän kappaleen vastaavista lausunnoista. Jotkin ilmoitukset ovat tarkoitettu vain tietyille malleille. 3.1 Säännöslausunnot Class B Regulations USA Federal Communications Commission Radio Frequency Interference Statement NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. 13

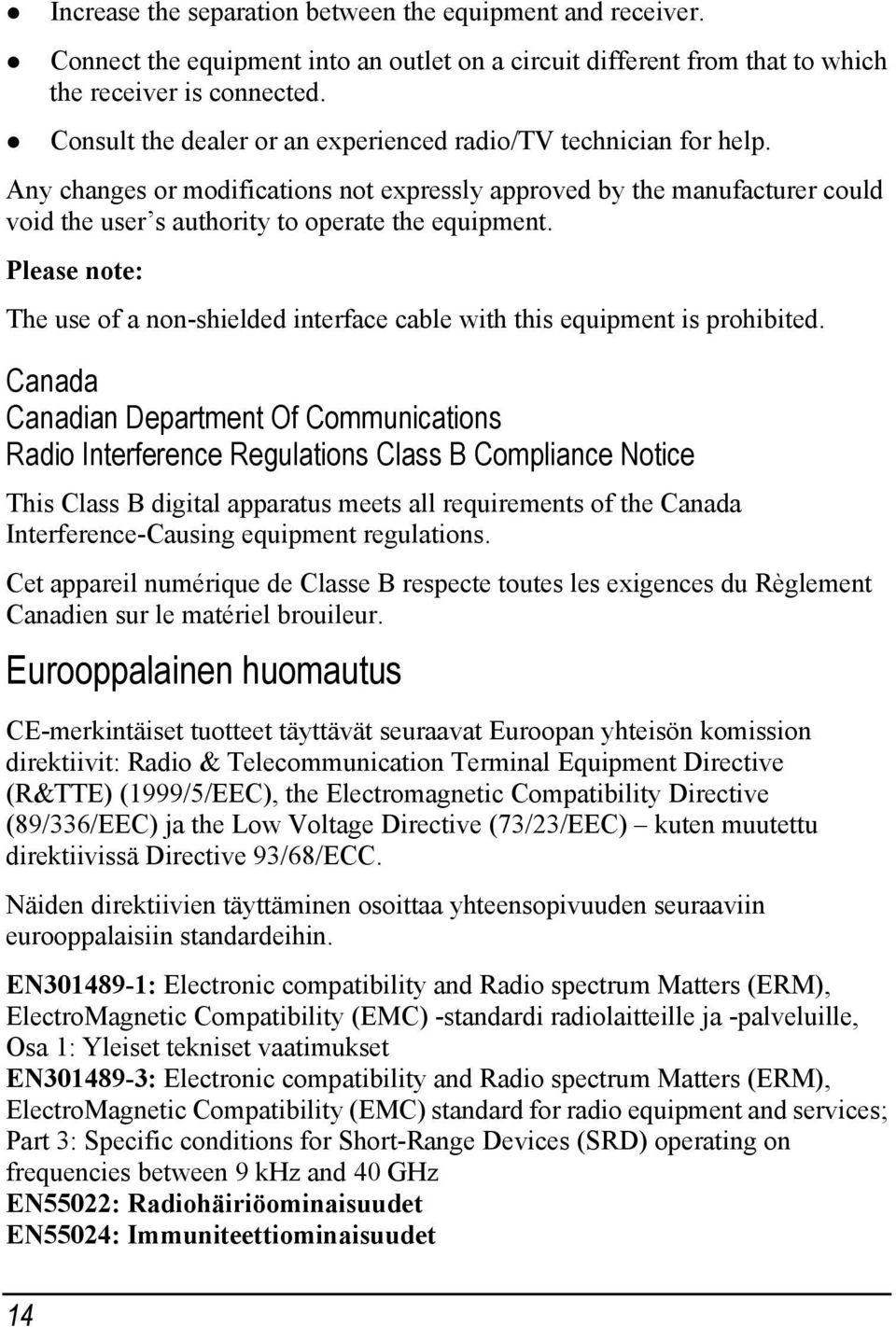

20 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/tv technician for help. Any changes or modifications not expressly approved by the manufacturer could void the user s authority to operate the equipment. Please note: The use of a non-shielded interface cable with this equipment is prohibited. Canada Canadian Department Of Communications Radio Interference Regulations Class B Compliance Notice This Class B digital apparatus meets all requirements of the Canada Interference-Causing equipment regulations. Cet appareil numérique de Classe B respecte toutes les exigences du Règlement Canadien sur le matériel brouileur. Eurooppalainen huomautus CE-merkintäiset tuotteet täyttävät seuraavat Euroopan yhteisön komission direktiivit: Radio & Telecommunication Terminal Equipment Directive (R&TTE) (1999/5/EEC), the Electromagnetic Compatibility Directive (89/336/EEC) ja the Low Voltage Directive (73/23/EEC) kuten muutettu direktiivissä Directive 93/68/ECC. Näiden direktiivien täyttäminen osoittaa yhteensopivuuden seuraaviin eurooppalaisiin standardeihin. EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) -standardi radiolaitteille ja -palveluille, Osa 1: Yleiset tekniset vaatimukset EN : Electronic compatibility and Radio spectrum Matters (ERM), ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Specific conditions for Short-Range Devices (SRD) operating on frequencies between 9 khz and 40 GHz EN55022: Radiohäiriöominaisuudet EN55024: Immuniteettiominaisuudet 14

21 EN : Rajoitukset harmonisille virtapäästöille EN : Rajoitukset jännitteen heilahtelulle ja vaihtelulle matalavirtajärjestelmässä EN60950 / IEC 60950: Tuoteturvallisuus Valmistajaa ei voida pitää vastuullisena käyttäjän tekemiin muutoksiin ja niistä aiheutuviin seurauksiin, jotka voivat muuttaa CE-merkintäisen tuotteen yhteensopivuutta. 3.2 Turvatoimenpiteet Kovaäänisen musiikin pitkäaikainen kuunteleminen saattaa vahingoittaa kuuloa. Tietoa latauksesta Käytä vain laitteen mukana toimitettua verkkovirtasovitinta. Toisentyyppisen sovittimen käyttö voi johtaa toimintahäiriöön ja/tai vaaratilanteeseen. Tuotteen mukana on tarkoitus toimittaa virtalähde, jossa on merkintä LPS, Limited Power Source ja + 5 V dc / 1.0 A. Käytä vain määrättyä akkua. Tietoa verkkovirtasovittimesta Älä käytä sovitinta kosteassa tilassa. Älä ikinä koske sovitinta jos kätesi tai jalkasi ovat märät. Järjestä riittävä tuuletus sovittimen ympärille kun sovitinta käytetään laitetta tai akun latausta varten. Älä peitä sovitinta paperilla tai muilla esineillä, jotka vähentävät viilenemistä. Älä käytä sovitinta kantokotelon sisällä. Kytke sovitin oikeaan virtalähteeseen. Jännitevaatimukset löytyvät tuotteen kotelosta ja/tai pakkauksesta. Älä käytä sovitinta jos sen johto on vaurioitunut. Älä yritä huoltaa sovitinta. Sovittimen sisällä ei ole huollettavia osia. Korvaa yksikkö jos se on vaurioitunut tai altistunut liialliselle kosteudelle. 15

22 Tietoja akusta Käytä valmistajan hyväksymää laturia. HUOMIO: Laitteessa on sisäinen litium-ion akku, jota ei voida vaihtaa. Akku voi haljeta tai räjähtää päästäen vaarallisia kemikaaleja. Tulipalon ja palovammojen vaaran vähentämiseksi akkua ei pidä purkaa, murskata, puhkoa tai hävittää tuleen tai veteen. Tärkeitä ohjeita (vain huoltohenkilökunnalle) Huomio: Räjähdysvaara jos akku korvataan vääräntyyppisellä akulla. Hävitä käytetyt akut ohjeiden mukaisesti. Korvaa akku vain samantyyppisellä tai vastaavalla valmistajan hyväksymällä akulla. Akku on kierrätettävä ja hävitettävä oikein. Käytä vain määrättyä akkua. 16
