1 Valaisinluettelo

2

3 Valaisinluettelo

4 Asunnot ja yleistilat Enston asunto- ja yleistilojen valaistuksen valikoima on erittäin laaja ja suunniteltu kattamaan ammattimaisen valaistuksen tarpeet niin kotona kuin yleisissäkin tiloissa. Julkiset tilat Tehokas ja toimiva valaistus lisää tuottavuutta ja parantaa suorituskykyä siellä missä työskentelemme. Enston julkitilavalaisimilla voidaan suunnitella ja toteuttaa juuri oikeanlainen valaistus haluttuun tilanteeseen. Teollisuus Ensto ratkaisee teollisuuden vaativatkin valaistustarpeet. Paperitehdas tai parkki halli; tehokas, laaja ja valoteknisesti erinomainen tuotevalikoimamme sopii melkein minne tahansa. Ulkovalaistus Enston ulkovalaisinvalikoima koostuu energiatehokkaista, pitkäikäisistä ja kokonaistaloudellisista ratkaisuista. Me tunnemme puistojen, aukioiden sekä piha- ja pysäköintialueiden valaistustarpeet. Tie- ja katuvalaisinvalikoimamme on laajuudessaan loistava! 2

5 Ratkaisuja valaistuksen ammattilaisille. Tuotevalikoimamme kattaa teknisen valaistuksen tarpeet asunnoissa ja yleistiloissa, julkitiloissa sekä teollisuudessa ja ulkona. Ensto Lighting Oy on osa Ensto-konsernia. Ensto on sähköjärjestelmien ja -tarvikkeiden kehittämiseen, valmistukseen ja markkinointiin erikoistunut kansainvälinen cleantech-yritys ja perheyhtiö. Tuotevalikoimamme laajenee ja päivittyy jatkuvasti ja tuotetiedon oikeellisuus on meille kunnia-asia. Siksi haluamme muistuttaa, että ajantasainen ja viimeisin tuotetieto löytyy aina meidän nettisivuiltamme osoitteesta josta löytyy myös mobiililaitteille sopivat tuotesivut. Valoisin Terveisin Jukka Tiitu Toimitusjohtaja Ensto Lighting Oy 3

6 Asunnot ja yleistilat Julkiset tilat Asunnot ja yleistilat Ripustettavat ja pinta-asennettavat Ami...s. 20 Ali...s. 24 Alisa...s. 28 AVR66...s. 32 Aino... s. 124 Aino Ramppi... s. 128 Alpo... s. 132 AVR254...s. 38 Alunette...s. 42 AVR320...s. 46 ECO320...s. 50 Alpo Ramppi... s. 140 Moduulivalaisimet Aluno...s. 52 Titan...s. 56 AVR400...s. 60 AVR1, AVR4... s. 64, 68 DPML... s. 142 Diana Flat LED..s. 146 AVR70, 71 ja 72...s. 70 AVR7...s. 74 AVR20 ja 6...s. 76 Velox-paneelit...s. 78 Alasvalot Velox-alasvalot...s. 82 Velox-listat...s. 86 Velox-nauhat...s. 88 Lampukas...s. 90 Optima... s. 150 Tivoli... s. 152 AVD s. 154 AVD5...s. 92 AVH11...s. 96 AVH15...s. 98 Pihapiirit Julkitilat muut Aaria... s. 100 Averia... s. 104 Averia Pollari.. s. 108 Lumia... s. 110 AVD s. 158 AVD s. 162 AVR67... s. 164 Lumia Spotit... s. 112 Käpy... s. 114 Tellus... s. 118 Sport... s. 168 Lampett... s. 170 Luxova... s. 172

7 Teollisuus Ulkovalaistus Puistovalaisimet Marlo... s. 176 Marlo Ramppi...s. 180 Saga... s. 226 Tori... s. 232 Camillo... s. 234 Opera... s. 236 Opera Deco... s. 238 Tino... s. 186 Tino Ramppi... s. 190 Alura LED... s. 240 Kio LED... s. 242 Perla... s. 244 Pilzeo... s. 246 Kazu... s. 248 Monix Slim... s. 196 Europroof... s. 200 Zela... s. 250 Albany LED... s. 252 Citrine... s. 254 Tie- ja katuvalaisimet HB s. 204 Monix IP23... s. 206 Ampera... s. 256 Dexo... s. 260 Hestia LED... s. 262 Teceo... s. 264 Monix IP44... s. 210 Monix Ramppi..s. 214 Voltana... s. 268 Axia 2... s. 272 Citea... s. 276 Nano LED... s. 280 Letka... s. 218 IG20... s. 220 Valonheittimet IG44... s. 222 Neos LED... s. 282 Julkisivut AVR8... s. 284 Forte... s. 288 AVR51/52... s. 292

8 6

9 Sisällysluettelo Tuoteportfolio s. 4 Sisällysluettelo s. 7 Enston älykkäät valaisinratkaisut s. 9 Perusvalolla turvaa ja mukavuutta s. 10 AVR320 Radio s. 12 BaseDim yöhimmennys s. 14 Laadukas valaistus energiatehokkaasti s. 16 Asunnot ja yleistilat s. 18 Julkiset tilat s. 122 Teollisuus s. 174 Puistot ja julkisivut s

10 8

11 Enston älykkäät valaistusratkaisut Arvoa koko elinkaaren ajalle Smart Lighting - älykäs ratkaisu luodaan varustamalla laadukas valaisin tarkoitukseen suunnitellulla optiikalla sisältäen tilakohtaisen ohjausjärjestelmän. Laatu voidaan kokea monella eri tavalla, mutta Enston laatu tarkoittaa helppoa ja nopeaa asennettavuutta, pitkää elinikää, monipuolista optiikkavalikoimaa sekä ohjausta ja yhdistettävyyttä. Paljon enemmän kuin pelkkää valovirtaa, elinikää ja hintaa. Kaiken suunnittelun lähtökohtana on projektin, tilan ja käyttäjän tarpeet tulevien vuosien aikana. Optiikoita, liiketunnistusta, keinoälyä ja oppimista voidaan yhdistellä eri tavoin laajan portfoliomme tuotteistossa. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. SmartOne Ensto SmartOne on itsenäinen ja valaisinkohtainen ratkaisu toimistoihin ja julkisiin tiloihin, eikä uudelleenjohdotuksia tarvita. SmartOne -valaisimet toimivat itsenäisesti säätyen liikkeen, läsnäolon tai ympäröivän valon mukaan. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Dual White Enston Dual White valaisimet on varustettu valaisimeen integroidulla värilämpötilan valinnalla. Asentaja voi helposti valita yhdellä valaisimella 3000 K ja 4000 K värilämpötilan välillä, asennuspaikasta ja projektista riippuen. Näin ollen säästyy tilaa niin varaston hyllyssä kuin asentajan autossakin. Tunable white Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. RF Ensto Radio Frequency (RF) yhdistää valaisimet langattomasti toisiinsa. Kun RF-valaisin tunnistaa liikettä, se sytyttää myös toiset ryhmät, yhden edellä ja toisen perässä. RF tekee valaistuksesta helppoa ja et koskaan astu pimeään tilaan. Optics Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. 9

12 Perusvalolla turvaa ja mukavuutta - Liiketunnistus tuo järkeä valoon! Pimeät porraskäytävät saadaan mukaviksi ja turvallisiksi perusvalotoiminnolla varustetuilla liiketunnistinvalaisimilla. Muunneltava perusvalaistus on valmiustilassa 5/20 % teholla, ja nousee tunnistimen havaitessa liikettä 80/100 %:iin. Asetetun viiveajan kuluttua valaistus palautuu perustasolle, ja se voidaan erikseen asettaa sammumaan kokonaan tunnin kuluttua liikkeestä. Kaksi tekniikkaa: PIR: lämpö ja liike Reagoi kehon lämpöön ja tunnistaa hyvin sivuttaisliikkeen 5 7 metrin etäisyydeltä. Tutka: liikeohjaus Tunnistaa kaukaa (6 8 m) kohtisuoran liikkeen ja sopii hyvin esim. portaikkoihin. Vinkkejä: Etuja: > > Uuteen asennukseen ei tarvitse vetää johdotusta katkaisijaan > > Saneerausasennuksissa ei tarvita uusia johdotuksia > > Varma ja luotettava: tila on aina valaistu, kun siellä on ihmisiä > > Kätevä: valaistus kytkeytyy automaattisesti > > PIR- ja tutkavalaisimia voi yhdistää keskenään Ikkunaton porraskäytävä Koska päivänvaloa ei ole suosittelemme perusvalotoiminnolla varustettuja liiketunnistinvalaisimia lisäämään sekä mukavuutta että turvallisuutta. Ne valaisevat 5-20 %:lla maksimitasostaan vuorokaudenajasta riippumatta ja sytyttävät valon automaattisesti, kun porraskäytävässä on liikettä. Ikkunallinen porraskäytävä Sytytys- ja sammutustoiminnolla varustettu liiketunnistinvalaisin yhdistettynä tunnistimen säädettävään hämäryystasoon. Silloin valaistus syttyy liikkeestä iltahämärän ja aamunkoiton välillä. 10

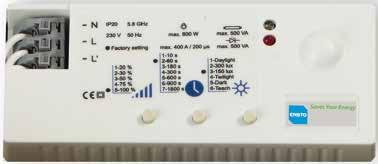

13 PIR PIR, jossa on sytytys- ja sammutustoiminto Päälle-pois toiminto Mastervalaisimen ohjaamana. 0 % 100 % 100 % 0 % PIR ja perusvalo Päälle-pois toiminto Mastervalaisimen ohjaamana (eiohjattavat orjavalaisimet) 5 10 % 100 % 100 % 5 10 % 100 % Master-valaisimen ohjaamana, viiveen jälkeen paluu Master-valaisimen perusvalotasolle (1-10V ohjattavat orjavalaisimet). Muunneltava perusvalaistus-pir 100 % Master-valaisimen ohjaamana, viiveen jälkeen paluu Master-valaisimen perusvalotasolle (1-10V ohjattavat orjavalaisimet). 5/20 % 80/100 % 80/100 % 5/20 % Tutka Tutka, jossa on sytytys- ja sammutustoiminto Päälle-pois toiminto Mastervalaisimen ohjaamana. 0 % 100 % 100 % 0 % Tutka ja perusvalo 5 10 % 100 % 100 % 5 10 % Päälle-pois toiminto Mastervalaisimen ohjaamana (ei-ohjattavat orjavalaisimet) 100 % Master-valaisimen ohjaamana, viiveen jälkeen paluu Master-valaisimen perusvalotasolle (1-10V ohjattavat orjavalaisimet). 11

14 AVR320 Radio - Radio-ohjattu langaton valaisinjärjestelmä AVR320 radio-ohjattu langaton valaisinjärjestelmä sytyttää valot automaattisesti ryhmittäin havaitessaan liikettä. Valaisinryhmä Master Langaton valaisinjärjestelmä voidaan asentaa sekä uuteen että saneerattavaan kohteeseen. Liiketunnistimen ohjaustieto välittyy radiotaajudella langattomasti toisille valaisimille. Valaisimet voidaan ryhmitellä halutulla tavalla eri ryhmiin, jolloin niitä voidaan ohjata liiketunnistimilla ryhmäkohtaisesti. Järjestelmässä on käytettävissä 32 ryhmää ja periaatteena on, että radiolähetin aktivoi numerojärjestyksessä myös edellisen ja seuraavan ryhmän. Master-valon radion kantama on noin 30 metriä Orja > > Sytyttää valot edelläsi > > Langaton ohjaus valaisimien välillä > > Ei monimutkaisen ohjelmoinnin tarvetta > > Helppo ohjaus eri tilojen välillä > > Yhdessä radiomoduulissa on 32 kanavaa/ryhmää, minkä ansiosta asennus on helppo räätälöidä paikan päällä > > Sopii sekä uudisrakennuksiin että kunnostuskohteisiin Orja Orja Master 12

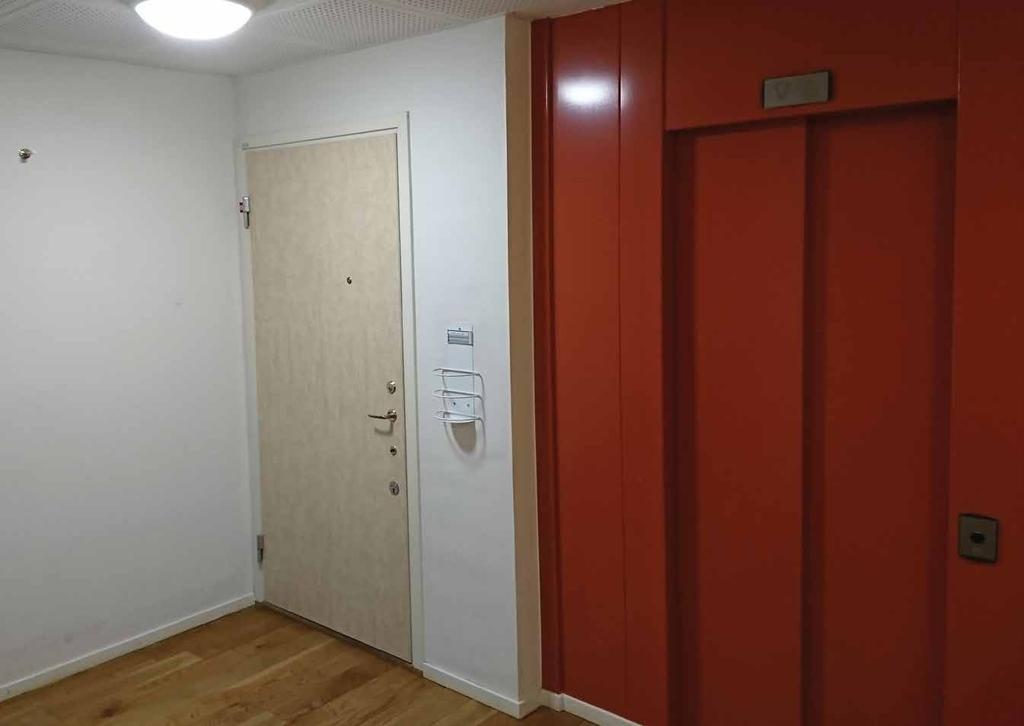

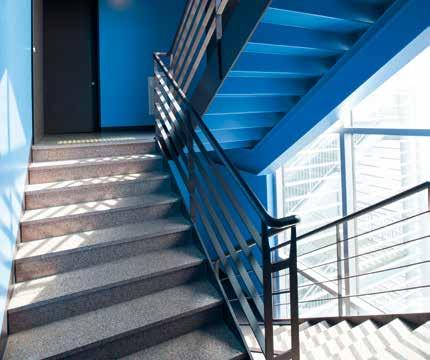

15 Perusvalo päällä sisääntulokerroksessa A Esimerkkirakennuksessa on sisääntulokerroksessa (Ryhmä 3) Master-perusvalovalaisin aina päällä 5 % valoteholla, sama toistuu varastossa (Ryhmä 1). Varastossa on perusvalo, jotta kukaan ei jäisi täysin pimeään, mikäli on kel- larin perällä pitkän aikaa. Valojen päälläoloaikaa 100 % teholla saa myös säädettyä. PIR = liiketunnistin Valojen toiminta, kun henkilö tulee sisälle rakennukseen B Henkilön tullessa rakennukseen sisään ulko-ovea lähinnä oleva master-valaisin tunnistaa liikkeen ja sytyttää oman ryhmänsä valaisimet (Ryhmä 3) ja kahden viereisen ryhmän valaisimet (Ryhmä 2 ja Ryhmä 4). Kohteen suunnittelussa huomioitava mitkä ryhmät halutaan olevan suoraan toisiinsa yhteydessä. Master Orja Valojen toiminta henkilöiden kulkiessa rakennuksessa C Henkilön kulkiessa ylös porraskäytävää kerroksessa 3 olevat Master-valaisimet tunnistavat liikkeen ja jättävät oman ryhmänsä (Ryhmä 5) ja jo päällä olevan viereisen ryhmän (Ryhmä 4) valot päälle ja kytkevät seuraavan ryhmän (Ryhmä 6) valot päälle ennakoivasti. Tilanteessa ryhmän 3 valaisimet palautuvat perusvalotilaan valaisimissa asetetun viiveen jälkeen. D Henkilön ollessa varastossa valaistusjärjestelmä pitää valoja päällä sekä varastossa, (Ryhmä 1) että kellarissa (Ryhmä 2), jotta henkilön lähtiessä pois varastosta hän voi kulkea jo valmiiksi valaistuun tilaan. 13

16 BaseDim - Yöhimmennys - Energiatehokasta valaistusta turvallisesti LED-ulkovalaisinvalikoimamme tarjoaa energiatehokkaat, pitkäikäiset ja kokonaistaloudelliset ratkaisut puistojen, aukioiden sekä piha- ja pysäköintialueiden valaistukseen. Valikoimamme pitää sisällään perinteistä ja uutta muotoilua, vaativaan käyttöympäristöön soveltuvan rakenteen, erinomaisen asennettavuuden ja pitkälle viedyt energiankäytön optimointia tukevat ratkaisut. Kuinka Yöhimmennys toimii? Yöhimmennys-toiminto on itsenäinen tehonalennin, joka on integroitu LED-valaisimiin. Yöhimmennys-toimintoa käytetään valaistuksen himmennykseen ajankohtina, jolloin valaistuksen ei ole tarpeellista palaa täydellä teholla. Yöhimmennys-toimintoa käytettäessä valaistusta ohjataan päälle ja pois kellotai hämäräkytkimellä. Yöhimmennys mahdollistaa kustannustehokkaan ja helpon tavan säästää energiaa valaistuksen tasaisuuden kärsimättä. BP 50% Yöhimmennys faktat: 1. Energiansäästöä turvallisesti 2. Säilytetään valaistuksen tasaisuus 3. Valaistustehon alentaminen 50 % 4. Helppo ottaa käyttöön ja muokata tarpeiden mukaan 5. Pidentää valaisimen/valonlähteen käyttöikää 6. Ei vaikuta värintoistoindeksiin ja värilämpötilaan 14

17 Ilta Yö valaistuksen osittainen sammutus valaistuksen himmennys tehonalennuksella Himmennysjakson pituus Tehdasasetuksena himmennysjakson pituus on 8 tuntia ja jakson ajaksi valaistusteho pudotetaan 50 prosenttiin. Himmennysjakson pituutta voidaan säätää valaistusryhmäkohtaisesti. Yöhimmennys-toiminto mittaa valaistuksen kokonaispolttoaikaa ja määrittää sen perusteella polttoajan keskipisteen. Oletusasetuksilla alennettu valaistustaso otetaan käyttöön 3 tuntia ennen polttoajan keskipistettä ja poistetaan käytöstä 5 tuntia keskipisteen jälkeen. TALVIAIKA KESÄAIKA Valot syttyvät 16:00 23:00 Valot sammuvat 8:00 5:00 Polttoaika 16h 6h Himmennys päälle* 21:00** 23:00/23:10*** Himmennys pois * 5:00** 5:00*** * himmennysaika 8 tuntia, 3 tuntia ennen ja 5 tuntia jälkeen laskennallisen keskiyön ** laskennallinen keskiyö klo tuntia / 2 = klo 24:00 *** laskennallinen keskiyö klo tuntia / 2 = klo 02:00, kun polttoaika on lyhyempi kuin himmennysaika, syttyvät LED-valaisimet suoraan alennetulle teholle Energiatehokasta valaistusta turvallisesti Yöhimmennys-toiminnon ansiosta pystytään tehokkaasti vastaamaan valaistuksen energiansäästötarpeisiin. Yöhimmennys-toiminto on saatavissa puistovalaisiimme ja toiminto on otettavissa käyttöön asennusvaiheessa. Arvioitu säästöpotentiaali Yöhimmennys Tehonalennus Energiansäästö 8h 50 % 50 % 36 % Arvioitu säästöpotentiaali on laskettu noin 4000 tunnin vuotuisella polttoajalla Helsingissä. 15

18 Laadukas valaistus energiatehokkaasti - Tarkoituksenmukainen valaistus pitkällä elinkaarella Valaistuksen ensisijainen tehtävä on tuottaa riittävästi hyvälaatuista valoa tilassa tapahtuvien tehtävien suorittamiseen. Energiatehokas valaistusratkaisu syntyy yhdistelmästä: > > Valaisin on toteutettu energiatehokkaasti ja se soveltuu asennuskohteeseen > > Valaistus on suunniteltu ja toteutettu huolellisesti, huolto-ohjelma laadittu ja sitä noudatetaan > > Ohjausratkaisut on mietitty kohteeseen soveltuviksi > > Kohteessa mitataan ja seurataan energiankulutusta Energiatehokas valaistus on yhdistelmä, jossa pyritään mahdollisimman alhaiseen energiankulutukseen (W/m 2 ja/tai W/m 2 /100 lx) siten, että valaistuksen laadulliset vaatimukset täyttyvät. Tärkeää on huomioida luonnonvalo rakenteiden suunnittelussa sekä huonepinnat ja kalusteiden sijoittelut tilassa. Lisää laadukkaasta valaistuksesta energiatehokkaasti koulutusvideollamme: Energiatehokas valaistus syntyy monesta tekijästä, älä tuijota pelkästään valotehokkuutta. Energiatehokas valaistus syntyy laadukkaista tuotteista, hyvästä suunnittelusta ja toteutuksesta, asianmukaisesta huollosta sekä energiatehokkuutta tukevasta käytöstä. Muista valaistuksen laatu! Valaistuksen ensisijainen tarkoitus ei ole säästää energiaa. Laadukas valaistus ja energiatehokkuus on yhdistettävissä. 16

19 Huomioi seuraavat asiat kun suunnittelet energiatehokasta valaistusratkaisua: Teknologia: Ohjaus: Sovellusalue: lm / W EEI L lm / W Valonlähteen valotehokkuus (lm/w) mitä korkeampi valotehokkuus, sitä energiatehokkaampi valonlähde. Virtalähteen energiatehokkuusluokka (EEI) määrittää rajatliitäntälaitteiden häviöille. Energiatehokkailla virtalähteillä häviöt ovat pieniä. EU-määräysten mukaisesti alkaen sallittuja ovat A1 BAT, A2 BAT tai A2. Perinteiset kuristimet poistuvat tällöin markkinoilta. LED-virtalähteille ei toistaiseksi ole määritetty energiatehokkuusluokkia. Valaisimen valonjako määrittää sen miten valo saadaan ohjattua valaistavaan kohteeseen. Huomioi, että LED-valaisimissa valaisimen muoto ei välttämättä kerro valaisimen valonjaosta mitään. Valaisimen valotehokkuus (lm/w) = valaisimen valovirta (lm) / ottoteho (W) Valaisimen valotehokkuus (lm/w) huomioi virtalähde-, lämpö- ja optiikkahäviöt. Huomioi häikäisynesto! Valotehokkain valaisin ei ole aina soveltuvin käyttökohteeseen Liike- ja läsnäolotunnistus valot päällä vain tarvittaessa. Ledin hyvät ominaisuudet korostuvat tunnistuskäytössä. Valot syttyvät heti täyteen valotehokkuuteen ja ledit kestävät erittäin suuren määrän sytytyksiä. Päivänvalo-ohjaus päivänvalon hyödyntäminen tilan valaistuksessa, keinovalaistus mukautuu luonnonvalon mukaan. Usein yhdistetty myös läsnäolo-ohjaukseen. Vakiovalaistustaso (constant light output) CLO huomioidaan valaisimen/valonlähteen valovirran alenema huoltojakson aikana. Näin voidaan käyttää suunnittelussa korkeampaa huoltokerrointa, koska valonlähteen valovirta ei muutu elinkaaren aikana. Toisaalta puhdistustarvetta se ei poista ja energiankulutus kasvaa elinkaaren aikana. Tilanneohjaus Moniin työtehtäviin maksimaalinen valaistusvoimakkuus ei ole optimaalisin. Valaisimien himmentäminen työtehtävien mukaan lisää viihtyvyyttä työssä ja samalla säästää energiaa. Tila ja seuranta: Työalueiden valaistus työalueille riittävästi valoa, taustaja ympäröivät alueet vähemmällä valolla. Sisävalaistusstandardi SFS 1: ohjaa julkitilavalaistusta vahvemmin tähän suuntaan. Valaistuksen ryhmittely järkevä ryhmittely tilan ja sen käytön mukaan. Valaisimien järkevällä sijoittelulla ja tilan lohkomisella kokonaisuuksiksi, voidaan vaikuttaa energiankulutukseen. Huolto-ohjelma valaisimien huolto tilan ja käytön mukaisesti. Elinkaaren lopussa olevat valonlähteet pitää vaihtaa ja likaisessa ympäristössä valaisin on puhdistettava riittävän usein. Valosaasteen välttäminen valon ohjaaminen tarkoitettuun kohteeseen. Pitkälle ulkovalaistuksen trendi, joissakin kaupungeissa jopa määräyksiä aiheen tiimoilta. Taivaalle valoa ei kannata haaskata, mutta joissakin tilanteissa kohteen korostaminen (esim. puu, kasvillisuus, julkisivu) voi vaatia sopivassa määrin hajavaloa. Kello-ohjaus valot automaattisesti pois kun tila ei ole käytössä. Varmistetaan että valo menee pois päältä käyttäjästä riippumatta. Soveltuu hyvin esim. ulkovalaistuksen ohjaukseen. Ulkovalaistuksessa lisääntyy myös itsenäisesti toimiva, valaisinkohtainen tehonalennus (Bi-Power, NightDim, jne), kun valojen halutaan olevan päällä läpi yön mutta himmentyvän yön hiljaisiksi tunneiksi. Heijastukset hyödynnetään valon heijastumista tilassa, pintamateriaalien valinta tärkeää. Energiansäästön näkökulmasta kannattaa suosia vaaleita sävyjä. Energian kulutuksen mittaus ja raportointi käyttäjille tietoisuus vaikuttaa käyttäytymiseen. Mittarilla saatu palaute energiankulutuksesta auttaa säästämään 5-15 % energian käytössä. 17

20

21 Asunnot ja yleistilat

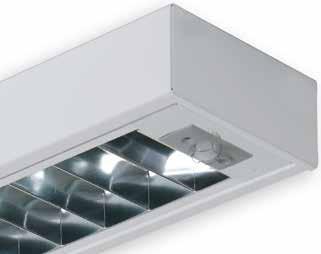

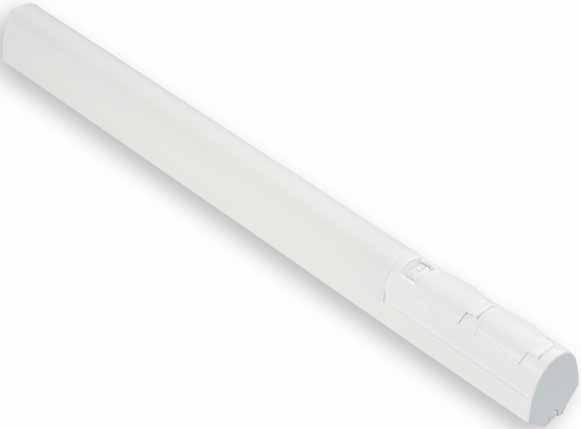

22 Ami LED T5 AL122L Ohut, tyylikäs ja energiatehokas LED- ja T5-työpistevalaisin. Valaisimen pohjan muotoilu mahdollistaa asentamisen sekä kulmittain että suoraan pintaan. Valaisimissa yhdistyy ammattilaisten arvostama hyvä asennettavuus, ohut muotoilu ja monikäyttöisyys. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. Moderni työpistevalaisin jokaiseen kotiin. 20 Pidätämme oikeudet muutoksiin.

23 IP21/44 4x2,5mm² AL120L AL122H AL124 Rakenne > > Runko valkoiseksi tai harmaaksi pulverimaalattua alumiinia > > Päädyt ABS-muovia > > Kupu opaaliakryylia (LED-mallit ) ja satiiniakryylia (T5-mallit) > > AL124-sarja (IP21) sarjassa maadoitettu kaksoispistorasia valaisimen molemmissa päissä. Pistorasian reiät vaaka-asennossa. Kytkin valaisimen toisessa päässä. Kytkimen kätisyys vaihdettavissa kääntämällä valaisinta 180 (ilman erillistä kytkentää). > > AL122-sarja (IP21) kaksoispistorasialla ja kytkimellä. Pistorasian reiät vaaka-asennossa. Kytkin pistorasian vieressä. Pistorasian kätisyys vaihdettavissa kääntämällä valaisinta 180 (ilman erillistä kytkentää) > > AL120-sarja (IP44) ilman varusteita. ALR120-malleissa tutkaliiketunnistin. AL120 ja ALR120 -sarjojen valaisimet soveltuvat myös yleisvalaisimiksi kattoasennuksiin. > > LED-mallit: Sarjat AL120, AL122 ja AL124 valkoisena ja harmaana. ALR120 (tutka) valkoisena. Katso ottotehot ja valaisimien valovirrat taulukosta 3000 K ja 4000 K, Ra > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Kaapin alle tai seinäpintaan. Kulma-asennus 45 > > AL120 ja ALR120 (tutka) ilman varusteita myös kattoon > > Kytkentäpiste johtoaukkojen vieressä > > Johtoaukot 2 kpl ø 17 mm valaisimen pohjassa ja päädyissä > > Johtoaukot valaisimen molemmilla sivuilla ø 12 mm > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis- ja master orja-asennuksiin - Orjakuorma max. 300W (hehkulamppu) ja 200W (loisteputki) tai 100W (LED) sisältäen tutkavalaisimen tehon. Orjavalaisimiksi soveltuvat Enston perusvalaisimet Snro Tyyppi Tuotenimi Kanta Kg A D E F Valovirta Ilman varusteita AL120L420 AL120L420 IP44 LED 9W/840 C LED 0, lm AL120L600 AL120L600 IP44 LED 11W/840 C LED 0, lm AL120L810 AL120L810 IP44 LED 15W/840 C LED 0, lm AL120L1200 AL120L1200 IP44 LED 20W/840 C LED 1, lm AL120L420/3K AL120L420/3K IP44 LED 9W/830 LED 0, lm AL120L600/3K AL120L600/3K IP44 LED 11W/830 LED 0, lm AL120L810/3K AL120L810/3K IP44 LED 15W/830 LED 0, lm AL120L1200/3K AL120L1200/3K IP44 LED 20W/830 LED 1, lm Ilman varusteita, tutka ALR120L550 ALR120L550 IP44 9W/840 C RAD LED 0, lm ALR120L730 ALR120L730 IP44 11W/840 C RAD LED 0, lm ALR120L940 ALR120L940 IP44 15W/840 C RAD LED 1, lm ALR120L1320 ALR120L1320 IP44 20W/840 RAD LED 1, lm ALR120L550/3K ALR120L550/3K IP44 9W/830 RAD LED 0, lm ALR120L730/3K ALR120L730/3K IP44 11W/830 RAD LED 0, lm ALR120L940/3K ALR120L940/3K IP44 15W/830 RAD LED 1, lm ALR120L1320/3K ALR120L1320/3K IP44 20W/83 RAD LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 21

24 Snro Tyyppi Tuotenimi Kanta Kg A D E F Valovirta 2-osaisella pistorasialla ja kytkimellä AL122L450 AL122L450 LED 7W/840 2-OS PR LED 0, lm AL122L550 AL122L550 LED 9W/840 2-OS PR LED 0, lm AL122L750 AL122L750 LED 11W/840 2-OS PR LED 0, lm AL122L1020 AL122L1020 LED 14W/840 2-OS PR LED 1, lm AL122L1330 AL122L1330 LED 20W/840 2-OS PR LED 1, lm AL122L450/3K AL122L450/3K LED 7W/830 DSO LED 0, lm AL122L550/3K AL122L550/3K LED 9W/830 DSO LED 0, lm AL122L750/3K AL122L750/3K LED 11W/830 DSO LED 0, lm AL122L1020/3K AL122L1020/3K LED 14W/830 DSO LED 1, lm AL122L1330/3K AL122L1330/3K LED 20W/830 DSO LED 1, lm 2-osaisella pistorasialla ja kytkimellä, harmaa ALH122L450 ALH122L450 LED 7W/840 2-O PR H LED 0, lm ALH122L550 ALH122L550 LED 9W/840 2-O PR H LED 0, lm ALH122L750 ALH122L750 LED 11W/840 2 PR H LED 0, lm 2x2-osaisella pistorasialla ja kytkimellä AL124L580 AL124L580 LED 7W/ OS PR LED 0, lm AL124L680 AL124L680 LED 9W/ OS PR LED 1, lm AL124L880 AL124L880 LED 11W/ OS PR LED 1, lm AL124L1150 AL124L W/ OS PR LED 1, lm AL124L1460 AL124L W/ OS PR LED 1, lm AL124L580/3K AL124L580/3K LED 7W/830 2DSO LED 0, lm AL124L680/3K AL124L680/3K LED 9W/830 2DSO LED 1, lm AL124L880/3K AL124L880/3K LED 11W/830 2DSO LED 1, lm AL124L1150/3K AL124L1150/3K 14W/830 2DSO LED 1, lm AL124L1460/3K AL124L1460/3K 20W/830 2DSO LED 1, lm 2x2-osaisella pistorasialla ja kytkimellä, harmaa ALH124L580 ALH124L580 LED 7W/ PR LED 0, lm ALH124L680 ALH124L680 LED 9W/ PR LED 1, lm ALH124L880 ALH124L880 LED 11W/ PR LED 1, lm Ilman varusteita AL12014 AL12014 IP44 T5 14W G5 0, AL12021 AL12021 IP44 T5 21W G5 0, AL12028 AL12028 IP44 T5 28W G5 1, Ilman varusteita, harmaa ALH12014 ALH12014 IP44 T5 14W HA G5 0, ALH12021 ALH12021 IP44 T5 21W HA G5 0, ALH12028 ALH12028 IP44 T5 28W HA G5 1, osaisella pistorasialla ja kytkimellä AL12214 AL12214 T5 14W 2-OS PR G5 0, AL12221 AL12221 T5 21W 2-OS PR G5 1, AL12228 AL12228 T5 28W 2-OS PR G5 1, osaisella pistorasialla ja kytkimellä, harmaa ALH12214 ALH12214 T5 14W 2-OS PR HA G5 0, ALH12221 ALH12221 T5 21W 2-OS PR HA G5 1, ALH12228 ALH12228 T5 28W 2-OS PR HA G5 1, x2-osaisella pistorasialla ja kytkimellä AL12414 AL12414 T5 14W 2x2-OS PR G5 0, AL12421 AL12421 T5 21W 2x2-OS PR G5 1, AL12428 AL12428 T5 28W 2x2-OS PR G5 1, Pidätämme oikeudet muutoksiin.

25 Snro Tyyppi Tuotenimi Kanta Kg A D E F Valovirta 2x2-osaisella pistorasialla ja kytkimellä, harmaa ALH12414 ALH12414 T5 14W 2x2-OS PR HA G5 0, ALH12421 ALH12421 T5 21W 2x2-OS PR HA G5 1, ALH12428 ALH12428 T5 28W 2x2-OS PR HA G5 1, AL12014 F A E D 27 AL120/ALH120 65% A F E AL122L D 27 AL122/ALH122 D A % F E F AL124/ALH124 Pidätämme oikeudet muutoksiin. 23

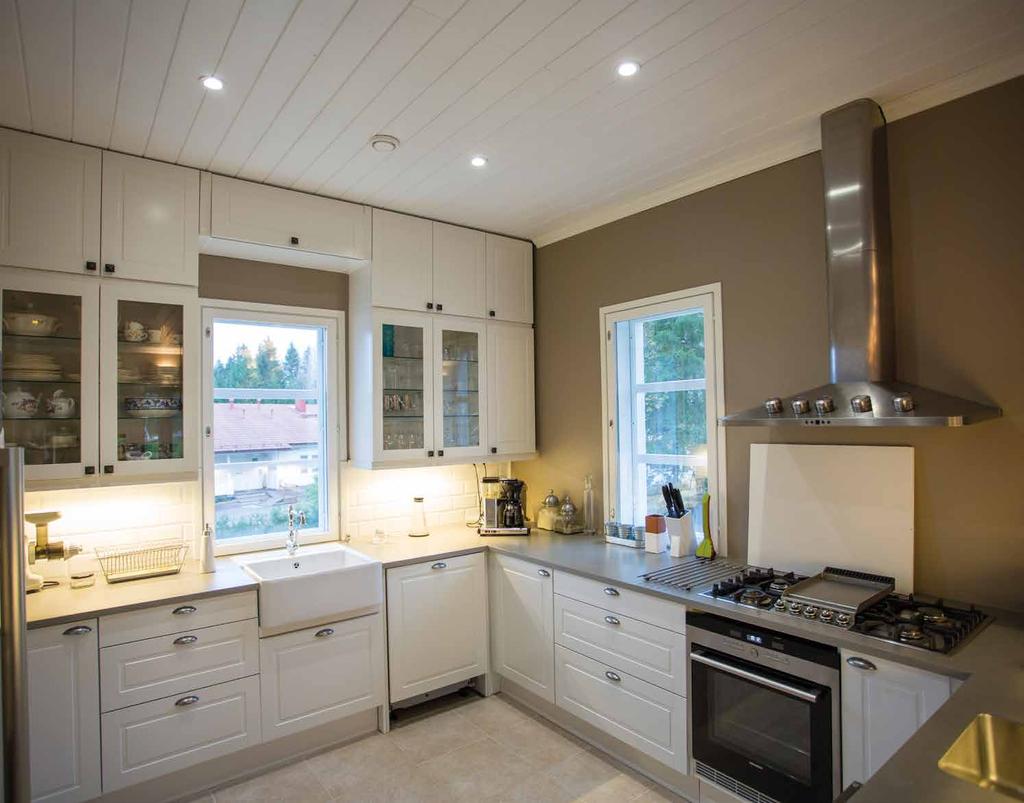

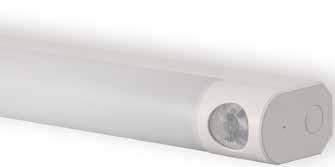

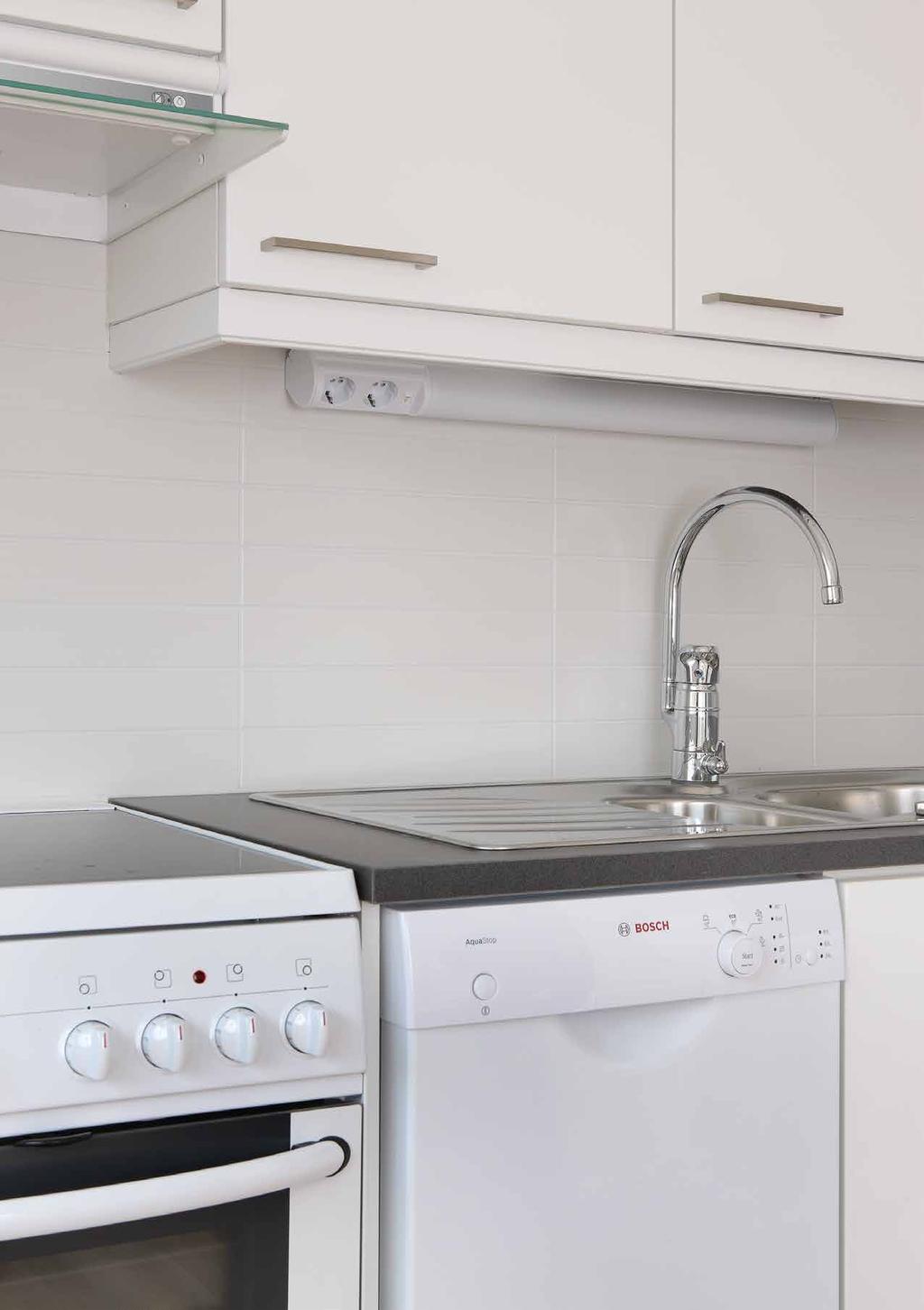

26 Ali LED T5 T8 AL132-sarja Linjakas ja siro työpistevalaisin keittiöihin ja apukeittiöihin. Sarjan valaisimet ovat tippuvedenpitäviä yleis- tai työpistevalaisimia. Valaisimen pohjan muotoilu mahdollistaa valaisimen asentamisen sekä kulmittain että suoraan seinään. Dual White Enston Dual White valaisimet on varustettu valaisimeen integroidulla värilämpötilan valinnalla. Asentaja voi helposti valita yhdellä valaisimella 3000 K ja 4000 K värilämpötilan välillä, asennuspaikasta ja projektista riippuen. Näin ollen tilaa säästyy niin varaston hyllyssä kuin asentajan autossakin. Dual White 1 Valaisin, 2 Värilämpötilaa Valoa ja virtaa kodin kuiviin tiloihin. 24 Pidätämme oikeudet muutoksiin.

27 IP21 5x2,5mm² AL134-sarja ALH132-sarja Peitelista Rakenne > > Runko valkoiseksi pulverimaalattua alumiinia tai hopean väristä anodisoitua alumiinia > > Päädyt polykarbonaattia > > Kupu opaaliakryylimuovia tai satiiniakryylimuovia (harmaat mallit) > > Varusteet: - AL132 kaksoispistorasialla ja kytkimellä - AL134 kahdella kaksoispistorasialla ja kytkimellä > > AL132-sarjassa maadoitettu kaksiosainen turvapistorasia. Pistorasian reiät vaaka-asennossa. Kytkin pistorasian vieressä. Pistorasian kätisyys vaihdettavissa kääntämällä valaisinta 180 (ilman erillistä kytkentää). > > AL134-sarjassa maadoitettu kaksiosainen turvapistorasia valaisimen molemmissa päissä. Pistorasian reiät vaaka-asennossa. Kytkin valaisimen toisessa päässä. Kytkimen kätisyys vaihdettavissa kääntämällä valaisinta 180 (ilman erillistä kytkentää). > > Mallit: 18W (T8) 14W, 21W, 28W (T5) > > LED-mallit: 6W lm 7W lm 9W lm 21W lm 3000 K, vaihdettavissa piirilevyn kytkimestä 4000 K, Ra > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Seinäpintaan. Kulma-asennus 45 > > Kytkentäpiste johtoaukkojen vieressä > > Johtoaukot 2 kpl valaisimen pohjassa > > Varustettu valaisimen mittaisella asennusuralla > > Päädyissä läpivientiaihiot > > Valaisimen pistorasioihin kytkettävissä jatkuva jännite Snro Tyyppi Tuotenimi Kanta Kg A D E F AL132 LED DW - 2 os. pistorasia+kytkin AL13211LED/DW AL13211LED/DW LED 6W/8DW DSO LED 0, AL13215LED/DW AL13215LED/DW LED 8W/8DW DSO LED 1, AL13218LED/DW AL13218LED/DW LED 9W/8DW DSO LED 1, AL13236LED/DW AL13236LED/DW LED 21W/8DW DSO LED 1, AL134 LED DW - 2x2 os. pistorasia+kytkin AL13418LED/DW AL13418LED/DW LED 9W/8DW 2DSO LED 1, AL132-2 os. pistorasia+kytkin AL13214 AL13214 T5 14W 2-OS PR G5 1, AL13221 AL13221 T5 21W 2-OS PR G5 1, AL13228 AL13228 T5 28W 2-OS PR G5 1, Katso tarkemmat tuotetiedot netistä: 04/12/17 25

28 Snro Tyyppi Tuotenimi Kanta Kg A D E F AL132-2 os. pistorasia+kytkin, harmaa ALH13214 ALH13214 T5 14W 2-OS PR HA G5 1, AL134-2x2 os. pistorasia+kytkin AL13418 AL13418 T8 18W 2X2-OS PR G13 1, AL13414 AL13414 T5 14W 2X2-OS PR G5 1, AL13421 AL13421 T5 21W 2X2-OS PR G5 1, AL13428 AL13428 T5 28W 2X2-OS PR G5 2, A D A 27 D E F E F AL132-sarja AL134-sarja 26 Pidätämme oikeudet muutoksiin.

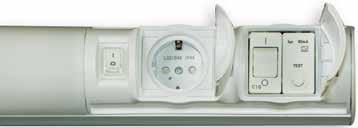

29 Alissa pistorasiat ja valaisin on samassa rungossa, jolloin asennus on erittäin nopeaa. Ali on kätevä paketti valoa ja virtaa. Pidätämme oikeudet muutoksiin. 27

30 Alisa LED T5 T8 TC Sarjan valaisimet soveltuvat kosteiden tilojen yleis- ja työpistevalaistukseen. Valaisimen pohjan muotoilu mahdollistaa valaisimen asentamisen sekä kulmittain että suoraan seinään. AL142-sarja Dual White Enston Dual White valaisimet on varustettu valaisimeen integroidulla värilämpötilan valinnalla. Asentaja voi helposti valita yhdellä valaisimella 3000 K ja 4000 K värilämpötilan välillä, asennuspaikasta ja projektista riippuen. Näin ollen tilaa säästyy niin varaston hyllyssä kuin asentajan autossakin. Dual White 1 Valaisin, 2 Värilämpötilaa Kylpyhuoneisiin, vessoihin ja kaikkiin kodin kosteisiin tiloihin, IP Pidätämme oikeudet muutoksiin.

31 IP44 5x2,5mm² AL140-sarja AL141-sarja Rakenne > > Runko valkoiseksi tai hopeanharmaaksi pulverimaalattua alumiinia > > Päädyt polykarbonaattia > > Kupu opaaliakryylimuovia > > Pistorasian kätisyys vaihdettavissa kääntämällä valaisin 180 > > Varusteet: - AL140 ilman varusteita - AL141 suojakumipäällysteisellä kytkimellä - AL142 2-os pistorasialla ja suojakumipäällysteisellä kytkimellä, pistorasian reiät vaaka-asennossa - Alisa vikavirta-mallissa 1 pistorasia, toisen pistorasian tilalla vikavirtasuoja > > AL142-sarjan valaisimien (pl. vikavirtasuojalla varustetut mallit) mukana toimitetana erillinen peitelevy kytkimelle > > Mallit: 11W (TC-S), 15W (T8) 14W, 21W, 28W (T5) Alisa vikavirta- ja moduulimallit 7W (LED) ja 2x9W ( TC-S) > > LED-mallit: 7W lm 9W lm 3000 K, vaihdettavissa piirilevyn kytkimestä 4000 K, Ra > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Asennetaan seinäpintaan suoraan tai 45 kulmaan > > Kytkentäpiste johtoaukkojen vieressä > > Johtoaukot 2 kpl valaisimen pohjassa > > Varustettu valaisimen mittaisella asennusuralla > > Päädyissä läpivientiaihio > > Valaisimen pistorasiaan kytkettävissä jatkuva jännite > > SK13 peilikaappikiinnikesarjalla peilikaapin päälle AL14314 Snro Tyyppi Tuotenimi Kanta Kg A D E F AL140 LED DW - ilman varusteita AL14018LED/DW AL14018LED/DW IP44 LED 9W/8DW LED 1, AL141 LED DW - suojakumipäällysteinen kytkin AL14118LED/DW AL14118LED/DW IP44 9W/8DW SW LED 1, AL142 LED DW - 2-os. pistorasia ja suojakumipäällysteinen kytkin AL14218LED/DW AL14218LED/DW IP44 9W/8DW DSO LED 1, AL142 LED DW - 1-os. pistorasia, suojakumipäällysteinen kytkin, vikavirtasuoja AL14229VLED/DW AL14229VLED/DW IP44 7W/8DWSORC LED 1, AL143 LED DW - 1-os. pistorasia AL143L600/DW AL143L600/DW IP44 LED 7W/8DWSO LED 1, Katso tarkemmat tuotetiedot netistä: 04/12/17 29

32 Snro Tyyppi Tuotenimi Kanta Kg A D E F AL140 - ilman varusteita AL14014 AL14014 IP44 T5 14W G5 0, AL14021 AL14021 IP44 T5 21W G5 1, AL14028 AL14028 IP44 T5 28W G5 1, AL141 - suojakumipäällysteinen kytkin AL14114 AL14114 IP44 T5 14W KYTKIN G5 0, AL14121 AL14121 IP44 T5 21W KYTKIN G5 1, AL14128 AL14128 IP44 T5 28W KYTKIN G5 1, AL142-2-os. pistorasia ja suojakumipäällysteinen kytkin AL14214 AL14214 IP44 T5 14W 2-OS PR G5 1, AL14221 AL14221 IP44 T5 21W 2-OS PR G5 1, AL14228 AL14228 IP44 T5 28W 2-OS PR G5 1, AL142-2-os. pistorasia ja suojakumipäällysteinen kytkin, harmaa ALH14211 ALH14211 TC-S 11W 2-OS PR HA G23 1, ALH14215 ALH14215 T8 15W 2-OS PR HA G13 1, AL142-1-os. pistorasia, suojakumipäällysteinen kytkin, vikavirtasuoja AL14229V AL14229V IP44 TC-S2X9W 1PR RCB G23 1, AL143-1-os. pistorasia AL14314 AL14314 IP44 T5 14W 1-OS PR G5 1, Asennustarvikkeet SK13 SK13 PEILIKAAPPIKIINNIKE Sarja sisältää kaksi kiinnityslevyä ja 4 levyruuvia 30 Pidätämme oikeudet muutoksiin.

33 AL14229 peilikaappikiinnikkeillä AL14229V ALH A D 7 27 A D 27 A D E F E F E F 7 27 A D 27 A D E F E 70 F AL140-sarja AL141-sarja AL142-sarja A 27 D E F AL143-sarja Pidätämme oikeudet muutoksiin. 31

34 AVR66 LED T5 AVR66.115L LED Jono-valaisimilla voidaan toteuttaa mitä erilaisimpia valaistusjärjestelmiä. Jono-mallisto sisältää laajan valikoiman monipuolisia teknisiä ratkaisuja erilaisiin valaistustarpeisiin. Käyttökohteina ovat niin kodit, toimistot kuin varastotkin. Valaisin sopii erinomaisesti kylpyhuone- ja keittiövalaisimeksi, ramppivalaisimeksi käytäviin ja portaisiin sekä autokatoksiin ja autotalleihin. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Parhaimmillaan kaikkialla, sisällä ja ulkona. 32 Pidätämme oikeudet muutoksiin.

35 IP44 5x2,5mm² AVR66.110LP AVR L LED RADAR Rakenne > > Kupu polykarbonaattia > > Runko alumiinia > > LED-mallit: Ottotehot 10W, valaisimen valovirta 895 lm (3000 K), 950 lm (4000 K), 15W, valaisimen valovirta 1342 lm (3000 K), 1425 lm (4000 K), 20W, valaisimen valovirta 1790 lm (3000 K), 1900 lm (4000 K), 3000 K ja 4000 K, Ra >80, tehokerroin 0,94 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVR66 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR) jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVR66 RAD-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > DALI > > Painonappi-ohjaus Asennus > > Katto- ja seinäpintaan > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen, PIR-/RAD-mallit 5x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjaus-ryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet AVR L LED PIR Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot LED Jono AVR66.110L AVR66 IP44 LED10W/840 E LED 0, lm AVR66.110L/3K AVR66 IP44 LED10W/830 E LED 0, lm AVR66.115L AVR66 IP44 LED15W/840 E LED 1, lm AVR66.115L/3K AVR66 IP44 LED15W/830 E LED 1, lm AVR66.120L AVR66 IP44 LED20W/840 E LED 1, lm AVR66.120L/3K AVR66 IP44 LED20W/830 E LED 1, lm LED Jono alumiinin värinen AVR66.110LAL/3K AVR66 IP44 LED10W/830 EAL LED 0, lm LED Jono kytkimellä AVR L AVR66 IP44 LED10W/840 E1 LED 0, lm AVR L/3K AVR66 IP44 LED10W/830 E1 LED 0, lm AVR L AVR66 IP44 LED15W/840 E1 LED 1, lm AVR L/3K AVR66 IP44 LED15W/830 E1 LED 1, lm LED Jono kytkimellä, alumiinin värinen AVR LAL/3K AVR66 IP44 LED10W/830 E1AL LED 0, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 33

36 Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot LED Jono pistorasialla AVR66.110LP AVR66 IP44 LED10W/840 EP LED 0, lm AVR66.110LP/3K AVR66 IP44 LED10W/830 EP LED 0, lm AVR66.115LP AVR66 IP44 LED15W/840 EP LED 1, lm AVR66.115LP/3K AVR66 IP44 LED15W/830 EP LED 1, lm LED Jono pistorasialla, alumiinin värinen AVR66.110LPAL/3K AVR66 IP44 LED10W/830 EPAL LED 0, lm LED Jono pistorasialla ja kytkimellä AVR LP AVR66 IP44 LED10W/840 E1P LED 1, lm AVR LP/3K AVR66 IP44 LED10W/830 E1P LED 1, lm AVR LP AVR66 IP44 LED15W/840 E1P LED 1, lm AVR LP/3K AVR66 IP44 LED15W/830 E1P LED 1, lm AVR LP AVR66 IP44 LED20W/840 E1P LED 1, lm AVR LP/3K AVR66 IP44 LED20W/830 E1P LED 1, lm LED Jono pistorasialla ja kytkimellä, alumiinin värinen AVR LPAL/3K AVR66 IP44 LED10W/830 E1PAL LED 1, lm LED Jono 1-10V AVR66.115DL AVR66 IP44 LED15W/840 D LED 1, lm AVR66.115DL/3K AVR66 IP44 LED15W/830 D LED 1, lm AVR66.120DL AVR66 IP44 LED20W/840 D LED 1, lm AVR66.120DL/3K AVR66 IP44 LED20W/830 D LED 1, lm LED Jono DALI AVR66.115DDL AVR66 IP44 LED15W/840 DALI LED 1, lm DALI, painonappi-ohjaus AVR66.115DDL/3K AVR66 IP44 LED15W/830 DALI LED 1, lm DALI, painonappi-ohjaus AVR66.120DDL AVR66 IP44 LED20W/840 DALI LED 1, lm DALI, painonappi-ohjaus AVR66.120DDL/3K AVR66 IP44 LED20W/830 DALI LED 1, lm DALI, painonappi-ohjaus LED Jono tunnistimella AVR L AVR66 IP44 LED10W/840 EPIR LED 1, lm AVR L/3K AVR66 IP44 LED10W/830 EPIR LED 1, lm AVR L AVR66 IP44 LED10W/840 ERAD LED 1, lm AVR L/3K AVR66 IP44 LED10W/830 ERAD LED 1, lm AVR L AVR66 IP44 LED15W/840 EPIR LED 1, lm AVR L/3K AVR66 IP44 LED15W/830 EPIR LED 1, lm AVR L AVR66 IP44 LED15W/840 ERAD LED 1, lm AVR L/3K AVR66 IP44 LED15W/830 ERAD LED 1, lm AVR L AVR66 IP44 LED20W/840 EPIR LED 1, lm AVR L/3K AVR66 IP44 LED20W/830 EPIR LED 1, lm AVR L AVR66 IP44 LED20W/840 ERAD LED 1, lm AVR L/3K AVR66 IP44 LED20W/830 ERAD LED 1, lm LED Jono tunnistimella, alumiinin värinen AVR LAL/3K AVR66 IP44 LED10W/830 EPIRAL LED 1, lm AVR LAL/3K AVR66 IP44 LED10W/830 ERADAL LED 1, lm LED Jono PIR-tunnistimella ja pistorasialla AVR LP AVR66 IP44 LED10W/840 EPIRP LED 1, lm AVR LP/3K AVR66 IP44 LED10W/830 EPIRP LED 1, lm AVR LP AVR66 IP44 LED15W/840 EPIRP LED 1, lm AVR LP/3K AVR66 IP44 LED15W/830 EPIRP LED 1, lm LED Jono PIR-tunnistimella ja pistorasialla, alumiinin värinen AVR LPAL/3K AVR66 IP44 LED10W/830 EPIRPAL LED 1, lm 34 Pidätämme oikeudet muutoksiin.

37 Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot LED Jono tunnistimella ja perusvalolla (5/20 %, tehdasasetus 5 %) AVR DL AVR66 IP44 LED20W/840 DPIR5 LED 2, lm AVR DL/3K AVR66 IP44 LED20W/830 DPIR5 LED 2, lm LED Jono tunnistimella ja perusvalolla (5 %) AVR DL AVR66 IP44 LED20W/840 DPIR6 LED 2, lm AVR DL/3K AVR66 IP44 LED20W/830 DPIR6 LED 2, lm AVR DL AVR66 IP44 LED20W/840 DRAD LED 2, lm AVR DL/3K AVR66 IP44 LED20W/830 DRAD LED 2, lm LED Jono 1 tunnin akulla AVR66.120L/1M AVR66 IP44 LED20W/840 E1M LED 1, lm LED Jono tunnistimella, perusvalolla (5/20 %) ja 1 tunnin akulla AVR DL/1M AVR66 IP44 LED20W/840 DPIR51M LED 2, lm LED Jono modulimittaiset pistorasialla AVR LP AVR66 IP44 LED7W/840 SO 560 LED 1, lm AVR LP AVR66 IP44 LED7W/840 SO 600 LED 1, lm AVR LP AVR66 IP44 LED10W/840 SO 900 LED 1, lm LED Jono modulimittaiset pistorasialla ja pölysuojalla AVR LPZ AVR66 IP44 LED7W/840 SODUC500 LED 1, lm AVR LPZ AVR66 IP44 LED7W/840 SODUC550 LED 1, lm AVR LPZ AVR66 IP44 LED 7W/840 SO DUC LED 1, lm AVR LPZ AVR66 IP44 LED 10W/840 SO DUC LED 2, lm Jono TC-E 11W ja T8 (ø 26 mm) elektronisella liitäntälaitteella AVR66.111E AVR66 IP44 TC-E 11W E PC O, 335mm 2G7 0, AVR66.015E 1x15W T8/G V 0/50-60Hz, 479 mm G13 0, AVR66.018E 1x18W T8/G V 0/50-60Hz, 631mm G13 1, AVR66.030E 1x30W T8/G V 0/50-60Hz, 936mm G13 1, AVR66.036E 1x36W T8/G V 0/50-60Hz, 1241mm G13 1, AVR66.058E 1x58W T8/G V 0/50-60Hz, 1541mm G13 2, Jono T5 (ø 16 mm) elektronisella liitäntälaitteella AVR66.014E 1x14W T5/G V 0/50-60Hz, 600mm G5 0, AVR66.021E 1x21W T5/G V 0/50-60Hz, 900mm G5 1, AVR66.028E 1x28W T5/G V 0/50-60Hz, 1200mm G5 1, AVR66.035E 1x35W T5/G V 0/50-60Hz, 1500mm G5 2, AVR66.049E 1x49W T5/G V 0/50-60Hz, 1500mm G5 2, Jono T5 (ø 16 mm) ohjattavalla 1-10V elektronisella liitäntälaitteella AVR66.014D 1x14W T5/G5 220/240V 0-50/60Hz, 600mm G5 1, AVR66.021D 1x21W T5/G5 220/240V 0-50/60Hz, 900mm G5 1, AVR66.028D 1x28W T5/G5 220/240V 0-50/60Hz, 1200mm G5 1, AVR66.035D 1x35W T5/G5 220/240V 0-50/60Hz, 1500mm G5 2, Jono T5 (ø 16 mm) DSI/Dali ohjattavalla elektronisella liitäntälaitteella AVR66.014DB 1x14W T5/G5 220/240V 0-50/60Hz, 600mm G5 1, AVR66.021DB 1x21W T5/G5 220/240V 0-50/60Hz, 900mm G5 1, AVR66.028DB 1x28W T5/G5 220/240V 0-50/60Hz, 1200mm G5 1, AVR66.035DB 1x35W T5/G5 220/240V 0-50/60Hz, 1500mm G5 2, PIR tunnistinjono T5 (ø 16 mm) elektronisella liitäntälaitteella AVR E 1x14W T5/G V 0/50-60Hz, 657mm G5 1, AVR E 1x21W T5/G V 0/50-60Hz, 957mm G5 1, AVR E 1x28W T5/G V 0/50-60Hz, 1257mm G5 1, AVR E 1x35W T5/G V 0/50-60Hz, 1557mm G5 2, Pidätämme oikeudet muutoksiin. 35

38 Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot PIR tunnistinjono T5 (ø 16 mm) pistorasialla ja elektronisella liitäntälaitteella AVR EP 1x14W T5/G V 0/50-60Hz, 734mm G5 1,5 734 Jono T5 (ø 16 mm) kytkimellä ja elektronisella liitäntälaitteella AVR E 1x14W T5/G V 0/50-60Hz, 644mm G5 1, AVR E 1x28W T5/G V 0/50-60Hz, 1244mm G5 1, Jono T5 (ø 16 mm) pistorasialla ja elektronisella liitäntälaitteella AVR66.111EP AVR66 IP44 TC-E 11W E PC O P, 412mm 2G7 0, AVR66.014EP 1x14W T5/G V 0/50-60Hz, 677mm G5 1, AVR66.028EP 1x28W T5/G V 0/50-60Hz, 1277mm G5 1, Jono TC 11W ja T5 (ø 16 mm) kytkimellä, pistorasialla ja elektronisella liitäntälaitteella AVR EP AVR66 IP44 TC-E 11W E PC O 1 P, 456mm 2G7 0, AVR EP 1x14W T5/G V 0/50-60Hz, 721mm G5 1,1 721 Jono tarvikkeet AVL601 AVR66 JONO valaisimille AVL605 AVR66 JONO valaisimille AVL kiinnikepari AVR66 valaisimille AVL609 Pikakiinnikepari AVR66 Jono valaisimille Jono LED 101% 36 Pidätämme oikeudet muutoksiin.

39 L L L Jono ja Jono Radar Jono PIR Jono PIR ja pistorasia L L L Jono kytkimellä Jono pistorasialla ja Jono pistorasialla vikavirtasuojalla Jono pistorasialla ja kytkimellä Moduulimittainen Jono pistorasialla Moduulimittainen Jono pistorasialla ja pölysuojalla AVL601 25,0 14,0 AVL605 AVL608 AVL609 Pidätämme oikeudet muutoksiin. 37

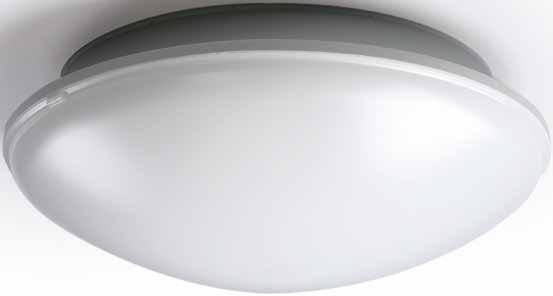

40 AVR254 LED AVR254 AVR254-valaisimet on suunniteltu yleisvalaisimiksi sekä kosteisiin että kuiviin tiloihin, sisälle ja ulos. Valaisimet soveltuvat erinomaisesti kylpyhuone- ja WC-tiloihin, vaatehuoneisiin, ulkokatoksiin, terasseille ja eteisvalaisimiksi. Valaisin vaihtoehtoina myös LED-, PIR- ja tutkamallit. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. Klassinen ja laadukas pikkuplafondi upeilla ominaisuuksilla. 38 Pidätämme oikeudet muutoksiin.

41 IP54 3x2,5mm² 4x2,5mm² AVR254 + AVL40 AVR254 + AVL41 Rakenne > > Kupu opaaliakryyliä > > Runko polykarbonaattia > > Valolähteet 9W/830 sisältyvät > > LED-malli: Ottoteho 8W (AVR254.18L) valaisimen valovirta 550 lm ja 11W (AVR L), valaisimen valovirta 750 lm, valotekninen vastaavuus 2x9W:n loistelamppumalli 4000 K, Ra >80, tehokerroin 0,77 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVR254 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR) jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVR254 RAD-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka) jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Uppoasennuskiinnike AVL39 sisältyy pakkaukseen > > Upotussyvyys 34 mm, upotusaukko ø 240 mm, kuvun halkaisija ø 254 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, PIR-/RAD-mallit 4x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjaus-ryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet AVR254 + AVL57 8W 550 lm 11W 750 lm Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR254 LED valaisimet elektronisella liitäntälaitteella AVR254.18L AVR254 IP54 LED 8W/840 E AC O LED 0,5 550 lm AVR254.18L/3K AVR254 IP54 LED 8W/830 E AC O LED 0,5 530 lm AVR L AVR254 IP54 LED 11W/840 E AC O LED 0,5 750 lm AVR L/3K AVR254 IP54 LED 11W/830 E AC O LED 0,5 725 lm AVR254 LED PIR tunnistinvalaisimet AVR L AVR254 IP54 LED 8W/840 E AC O PIR LED 0,5 550 lm AVR L/3K AVR254 IP54 LED 8W/830 E AC O PIR LED 0,5 530 lm AVR L AVR254 IP54 LED 11W/840 E AC O PIR LED 0,5 750 lm AVR L/3K AVR254 IP54 LED 11W/830 E AC O PIR LED 0,5 725 lm AVR254 LED tutkatunnistinvalaisimet AVR L AVR254 IP54 LED 8W/840 E AC O RAD LED 0,5 550 lm AVR L/3K AVR254 IP54 LED 8W/830 E AC O RAD LED 0,5 530 lm AVR L AVR254 IP54 LED 11W/840 E AC O RAD LED 0,5 750 lm AVR L/3K AVR254 IP54 LED 11W/830 E AC O RAD LED 0,5 725 lm AVR254 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E 2x9W TC-E/2G V 0/50-60Hz 2G7 0,6 AVR254 koristerenkaat polykarbonaattia AVL57 valkoinen AVR254 koristerenkaat pulverimaalattua alumiinia AVL40 valkoinen AVL40.1 musta AVL40.2 antiikkihopea AVL40.3 teräs Katso tarkemmat tuotetiedot netistä: 04/12/17 39

42 Ø Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR254 häikäisysuojarenkaat sinkittyä, pulverimaalattua terästä AVL41 valkoinen AVL41.2 antiikkihopea AVL41.3 teräs AVR254 neliökehykset sinkittyä, pulverimaalattua terästä AVL43 valkoinen AVL43.3 teräs AVR254 neliö häikäisysuojat sinkittyä, pulverimaalattua terästä AVL44 valkoinen AVL44.3 teräs AVR254 peiterengas polykarbonaattia AVL42 valkoinen Ø Ø Ø254 6 AVR254 Ø AVR320 Ø AVR400 Ø AVR254-valaisimet AVR254 PIR-tunnistinvalaisimet Asennuskuva 282 Ø Ø AVL57 koristerengas AVL40 koristerengas AVL41 häikäisysuojarengas Ø AVL43 neliökehys AVL44 häikäisysuoja AVL42 peiterengas 40 Pidätämme oikeudet muutoksiin.

43 Siro ja kevyt AVR254 LED -valaisin toimii hienosti myös ulkotiloissa, autokatoksessa tai parvekkeen seinässä. Koristerenkaita on saatavilla moneen makuun. Pidätämme oikeudet muutoksiin. 41

44 Alunette LED E27 AL250LED Kostean ja kuivan tilan LED- ja E27-yleisvalaisin, joka soveltuu hyvin sekä julkisten että yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteina eteiset, keittiöt, vaate- ja kylpyhuoneet, WC:t, varastotilat sekä ulkokatokset ja terassit. Yleisvalaisin, joka toimii kaikkialla. 42 Pidätämme oikeudet muutoksiin.

45 IP54 5/3x2,5mm² 3/2x2,5mm² AL250LED + AL250KL-V AL250LED + AL250K-V Rakenne > > Kupu iskunkestävää akryyliä > > Runko polykarbonaattia > > LED-mallit SL2, E27-kantainen malli SL1 > > LED-malli: Ottoteho 5W (AL250LED) ja 6W (ALR250LED), valaisimen valovirta 530 lm (4000 K) ja 530 lm (3000 K), valotekninen vastaavuus 2x9W TC-S 4000 K, Ra > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Ohjaustavat > > ALR -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) > > Liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön Asennus > > Katto- tai seinäpintaan > > Sama valaisin soveltuu sekä pinta- että uppoasennukseen > > Uppoasennuskiinnike sisältyy valaisinpakkaukseen > > Upotussyvyys 27 mm, upotusaukko ø 240 mm, kuvun halkaisija ø 255 mm > > Jousiliitinkytkentärima läpimenevään asennukseen Perusmallit: 3x2,5 mm 2 (E27), 2x2,5 mm 2 (LED) Tutkamallit: 5x2,5 mm 2 (E27), 3x2,5 mm 2 (LED) > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis- ja master orja-asennuksiin - Orjakuorma max. 300W (halogeenilamppu) ja 200W (loisteputki) tai 100W (LED) sisältäen tutkavalaisimen tehon Orjavalaisimiksi soveltuvat Enston perusvalaisimet Koristekehys > > Malli: rengaskehys > > Materiaali: alumiini > > Väri: valkoinen > > Halkaisija: 340 mm Koristekehys luomella > > Malli: ns. luomikehys > > Materiaali: alumiini Snro Tyyppi Tuotenimi Kanta Lisätiedot Alunette LED AL250LED AL250LED IP54 LED 6W/840 LED AL250LED3K AL250LED3K IP54 LED 6W/830 LED Alunette LED tutkavalaisimet ALR250LED ALR250LED IP54 LED 7W/840 RAD LED ALR250LED3K ALR250LED3K IP54 LED 7W/830 RA LED Katso tarkemmat tuotetiedot netistä: 04/12/17 43

46 Snro Tyyppi Tuotenimi Kanta Lisätiedot Alunette E27-kannalla (valonlähde ei sisälly toimitukseen) AL250 AL250 IP54 E27 AC O E27 Koristekehys AL250K-V AL250K-V KEHYS VA valkoinen Koristekehys luomella AL250KL-V AL250KL-V KEHYS VA valkoinen Alunette LED Ø Ø mm 100% 44 Pidätämme oikeudet muutoksiin.

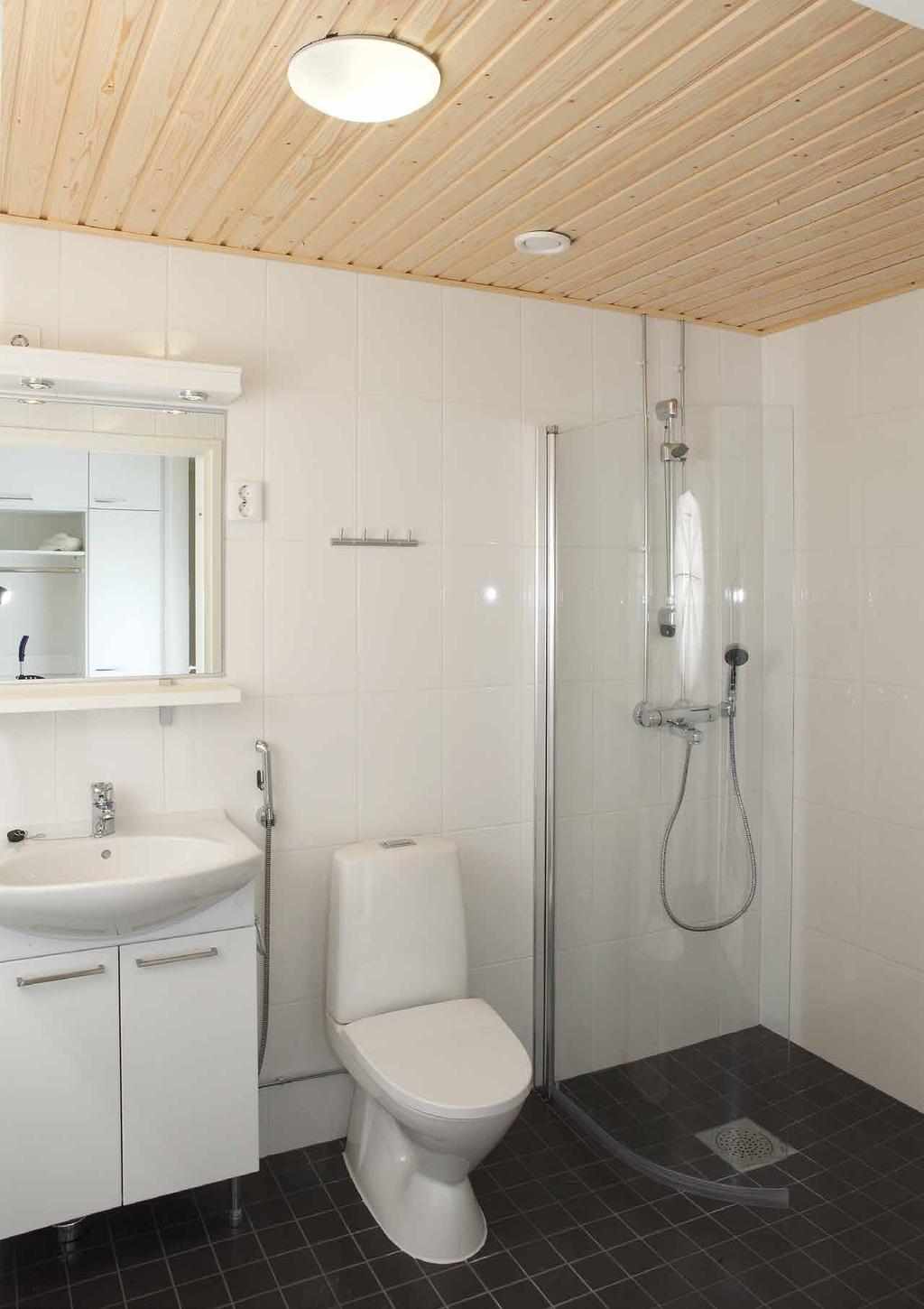

47 Alunette on kylpyhuoneiden ja varastojen perusvalaisin, joka tuo valon laadukkaasti ja huomaamatta. Pidätämme oikeudet muutoksiin. 45

48 AVR320 LED TC AVR320 on aivan uudenlaisilla teknisillä ominaisuuksilla varustettu valaisinmallisto. Asentamisen helppouteen on kiinnitetty erityistä huomiota. Paljon erilaisia liiketunnistinversioita, joista osassa tunnistimen ohjausviesti siirrettävissä langattomasti valaisimien välillä. Move! RF SmartWay Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. Ensto Radio Frequency (RF) yhdistää valaisimet langattomasti toisiinsa. Kun RF-valaisin tunnistaa liikettä, se sytyttää myös toiset ryhmät, yhden edellä ja toisen perässä. RF tekee valaistuksesta helppoa ja et koskaan astu pimeään tilaan. Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Älykästä huipputeknologiaa ja laadukasta valoa, laaja tuotevalikoima. 46 Pidätämme oikeudet muutoksiin.

49 IP44 5x2,5mm² 3x2,5mm² AVR320 + AVL45 AVR320 + AVL46 Rakenne > > Kupu opaalipolykarbonaattia > > Runko polykarbonaattia > > Rengasloistelamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. AVR320.1 valaisimessa mukana 15W-E27/827. > > LED-mallit 10W, valaisimen valovirta 1047 lm (3000 K), 1082 lm (4000 K), 14W, valaisimen valovirta 1466 lm (3000 K), 1514 lm (4000 K), 3000/4000 K, Ra >80, tehokerroin 0,97 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVR320 PIR -tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR), jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. PIR-tunnistinvalaisimista saatavana myös versioita, joissa tunnistimen ohjausviesti voidaan siirtää langattomasti valaisimien välillä. > > AVR320 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > DALI > > Painonappi-ohjaus Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Upostussyvyys 43 mm, upostusaukko ø 306 mm, kuvun halkaisija ø 320 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, PIR-/RAD-mallit 4/5x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjaus-ryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR320 LED valaisin elektronisella liitäntälaitteella AVR L AVR320 IP44 LED 10W/840 E PC O LED 1, lm AVR L/3K AVR320 IP44 LED 10W/830 E PC O LED 1, lm AVR L AVR320 IP44 LED14W/840 E LED 1, lm AVR L/3K AVR320 IP44 LED14W/830 E LED 1, lm AVR320 LED ohjattavalla 1-10V elektronisella liitäntälaitteella AVR DL AVR320 IP44 LED 10W/840 D PC O LED 1, lm 1-10V AVR DL/3K AVR320 IP44 LED 10W/830 D PC O LED 1, lm 1-10V AVR DL AVR320 IP44 LED14W/840 D LED 1, lm 1-10V AVR DL/3K AVR320 IP44 LED14W/830 D LED 1, lm 1-10V AVR320 LED ohjattavalla 1-10V elektronisella liitäntälaitteella ja releellä 5 %/100 % valaistustasojen ohjaamiseksi ulkoisen 230V syötön kautta AVR DLR AVR320 IP44 LED14W/840 DRELAY LED 1, lm perusvalo AVR DLR/3K AVR320 IP44 LED14W/830 DRELAY LED 1, lm perusvalo AVR320 LED PIR tunnistinvalaisin elektronisella liitäntälaitteella AVR L AVR320 IP44 LED 10W/840 E PC O PIR LED 1, lm AVR L/3K AVR320 IP44 LED 10W/830 E PC O PIR LED 1, lm AVR L AVR320 IP44 LED14W/840 EPIR LED 1, lm AVR L/3K AVR320 IP44 LED14W/830 EPIR LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 47

50 Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR320 LED tutkatunnistinvalaisin elektronisella liitäntälaitteella AVR L AVR320 IP44 LED 10W/840 E PC O RAD LED 1, lm AVR L/3K AVR320 IP44 LED 10W/830 E PC O RAD LED 1, lm AVR L AVR320 IP44 LED14W/840 ERAD LED 1, lm AVR L/3K AVR320 IP44 LED14W/830 ERAD LED 1, lm AVR320 LED PIR tunnistinvalaisin ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % ja PIR-ohjattu valaistustaso 100 % AVR DL AVR320 IP44 LED 10W/840 D PC O PIR LED 1, lm liiketunnistin/perusvalo AVR DL/3K AVR320 IP44 LED 10W/830 D PC O PIR LED 1, lm liiketunnistin/perusvalo AVR DL AVR320 IP44 LED14W/840 DPIR6 LED 1, lm liiketunnistin/perusvalo AVR DL/3K AVR320 IP44 LED14W/830 DPIR6 LED 1, lm liiketunnistin/perusvalo AVR320 LED PIR tunnistinvalaisin ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % tai 20 % ja PIR-ohjattu valaistustaso 80 % tai 100 % AVR DL AVR320 IP44 LED 10W/840 D PC O PIR LED 1, lm liiketunnistin/perusvalo AVR DL/3K AVR320 IP44 LED 10W/830 D PC O PIR LED 1, lm liiketunnistin/perusvalo AVR DL AVR320 IP44 LED14W/840 DPIR5 LED 1, lm liiketunnistin/aseteltava perusvalo+sammutus AVR DL/3K AVR320 IP44 LED14W/830 DPIR5 LED 1, lm liiketunnistin/aseteltava perusvalo+sammutus AVR320 LED tutkatunnistinvalaisin ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % ja tutkaohjattu valaistustaso 100 % AVR DL AVR320 IP44 LED 10W/840 D PC O RAD LED 1, lm liiketunnistin/perusvalo AVR DL/3K AVR320 IP44 LED 10W/830 D PC O RAD LED 1, lm liiketunnistin/perusvalo AVR DL AVR320 IP44 LED14W/840 DRAD LED 1, lm liiketunnistin/perusvalo AVR DL/3K AVR320 IP44 LED14W/830 DRAD LED 1, lm liiketunnistin/perusvalo AVR320 LED PIR SmartWay-tunnistinvalaisin AVR L/AA AVR320 IP44 LED10W/840 PIR AA LED 1, lm AVR L/3K/AA AVR320 IP44 LED10W/830 PIR AA LED 1, lm AVR L/AA AVR320 IP44 LED14W/840 PIR AA LED 1, lm AVR L/3K/AA AVR320 IP44 LED14W/830 PIR AA LED 1, lm AVR320 LED PIR tunnistinvalaisin RF-lähettimellä AVR L/RF AVR320 IP44 LED14W/840 PIR RF LED 1, lm Master, on/off AVR L/3K/RF AVR320 IP44 LED14W/830 PIR RF LED 1, lm Master, on/off AVR320 LED RF-vastaanottimella (orjamalli) AVR L/RF AVR320 IP44 LED14W/840 RF LED 1, lm Orja AVR L/3K/RF AVR320 IP44 LED14W/830 RF LED 1, lm Orja AVR320 LED PIR tunnistinvalaisin ohjattavalla 1-10V liitäntälaitteella ja RF-lähettimellä. Jatkuvasti palava perusvalaistustaso 5 % ja PIR ohjattu valaistustaso 100 % AVR DL/RF AVR320 IP44 14W/840 DPIR6 RF LED 1, lm Master, perusvalo AVR DL/3K/RF AVR320 IP44 14W/830 DPIR6 RF LED 1, lm Master, perusvalo AVR320 LED ohjattavalla 1-10V liitäntälaitteella, RF-vastaanottimella ja releellä 5 %/100 % valaistustasojen ohjaamiseksi (orjamalli) AVR DLR/RF AVR320 IP44 14W/840 DRELAY RF LED 1, lm Orja, perusvalo AVR DLR/3K/RF AVR320 IP44 14W/830 DRELAY RF LED 1, lm Orja, perusvalo AVR320 LED DALI- ja painonappiohjattavalla liitäntälaitteella AVR DDL AVR320 IP44 LED 10W/840 DALI PC O LED 1, lm DALI, painonappi-ohjaus AVR DDL/3K AVR320 IP44 LED 10W/830 DALI PC O LED 1, lm DALI, painonappi-ohjaus AVR DDL AVR320 IP44 LED14W/840 DA LED 1, lm DALI, painonappi-ohjaus AVR DDL/3K AVR320 IP44 LED14W/830 DA LED 1, lm DALI, painonappi-ohjaus AVR320 LED 1 tunnin akulla AVR L/1M AVR320/1M IP44 LED 10W/840 E PC O LED 1, lm AVR L/1M AVR320 IP44 LED14W/840 E1M LED 1, lm AVR DL/1M AVR320/1M IP44 LED 10W/840 D PC O P LED 1, lm AVR DL/1M AVR320 IP44 LED14W/840 DPIR51M LED 1, lm liiketunnistin/aseteltava perusvalo+sammutus 48 Pidätämme oikeudet muutoksiin.

51 Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR320 valaisimet E27-kantaisille kompaktiloistelampuille. AVR320.1 toimitetaan 15W/E27-lampulla varustettuna AVR x23W max /TC-DSE/E27 230V 50Hz, 3x2,5mm² E27 1,0 AVR320 valaisimet elektronisella liitäntälaitteella AVR E 1x26W TC-DE/G24q V 0/50-60Hz G24q-3 1, AVR E 1x28W TC-DD/GR10q V 0/50-60Hz GR10q 1, AVR E AVR320 IP44 2xTC-DE 13W E PC G24q-1 1, AVR E 2x18W TC-DE/G24q V 0/50-60Hz G24q-2 1, AVR /18E 18+18W TC-DE/G24q V 0/50-60Hz G24q-2 1,3 AVR320 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E AVR320 IP44 2xTC-DE 13W E PIR G24q-1 1, AVR /94E 9W TC-E/2G7+18W TC-DE/G24q V 50-60Hz G24q-2 1, AVR E 2x18W TC-DE/G24q V 50-60Hz G24q-2 1,3 AVR320 tutkatunnistinvalaisimet elektronisella liitäntälaitteella AVR E AVR320 IP44 2xTC-DE18W E PC O RADAR G24q-2 1,3 AVR320 PIR tunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % tai 20 % ja PIR-ohjattu valaistustaso 80 % tai 100 % AVR D AVR D IP44 2xTC-DE18W D PC O G24q-2 1,4 AVR320 tutkatunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % ja tutkaohjattu valaistustaso 100 % AVR D AVR320 IP44 2xTC-DE18W D PC O RADAR G24q-2 1,4 AVR320 koristerenkaat polykarbonaattia AVL58 valkoinen AVR320 koristerenkaat pulverimaalattua alumiinia AVL45 valkoinen AVL45.2 antiikkihopea AVL45.3 teräs AVR320 häikäisysuojarenkaat sinkittyä, pulverimaalattua terästä AVL46 valkoinen AVL46.2 antiikkihopea AVL46.3 teräs AVR320 neliökehykset sinkittyä, pulverimaalattua terästä AVL47 valkoinen AVL47.3 teräs AVR320 neliö häikäisysuojat sinkittyä, pulverimaalattua terästä AVL49 valkoinen AVL49.3 teräs Ø Ø Ø Ø AVR254 Ø AVR320 AVR254 Ø Ø AVR320 AVR320 PIR-tunnistinvalaisin AVR400 Asennuskuva Ø Pidätämme oikeudet muutoksiin. 49

52 ECO320 LED ECO320 LED on edullinen IP44-yleisvalaisinsarja julkisiin kohteisiin ja asuinrakentamiseen. Kaksi tehovaihtoehtoa. Perus- ja PIR-liiketunnistimella varustetut mallit. Lisävarusteena koristerenkaat AVR320-sarjasta. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. Edullinen, helppo ja nopea vaihtoehto, kun hinta on tärkein kriteeri! 50 Pidätämme oikeudet muutoksiin.

53 IP44 5x2,5mm² 3x2,5mm² ECO320 + AVL46 ECO320 + AVL58 Rakenne > > Kupu opaalipolykarbonaattia > > Runko polykarbonaattia > > Mallit: 10W, valaisimen valovirta 1047 lm (3000 K), 1082 lm (4000 K), 14W, valaisimen valovirta 1466 lm (3000 K), 1514 lm (4000 K), 3000/4000 K, Ra >80, tehokerroin 0,75 Käyttöympäristön lämpötila - 20 C C LED-moduulin elinikä h (L70), T a =25 C Ohjaustavat > > ECO320 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR) jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Upostussyvyys 43 mm, upostusaukko ø 306 mm, kuvun halkaisija ø 320 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, PIR-mallit 4/5x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä. Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet. Asentamisen helppouteen on kiinnitetty erityistä huomiota. > > Patentoidulla keskiörenkaalla varustettu bajonettikiinnitys helpottaa valaisimen asentamista niin katto- kuin seinäasennuksissakin Ø Ø Ø Ø ECO320 ECO320 PIR-tunnistinvalaisin Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot ECO320 LED valaisin elektronisella liitäntälaitteella ECO L ECO320 IP44 LED 10W/840 LED 1, lm ECO L/3K ECO320 IP44 LED 10W/830 LED 1, lm ECO L ECO320 IP44 LED14W/840 E LED 1, lm ECO L/3K ECO320 IP44 LED14W/830 E LED 1, lm ECO320 LED PIR tunnistinvalaisin elektronisella liitäntälaitteella ECO L ECO320 IP44 LED 10W/840 PIR LED 1, lm ECO L/3K ECO320 IP44 LED 10W/830 PIR LED 1, lm ECO L ECO320 IP44 LED14W/840 PIR LED 1, lm ECO L/3K ECO320 IP44 LED14W/830 PIR LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 51

54 Aluno LED TC E27 AL375LED Kostean ja kuivan tilan LED-, TC- ja E27-yleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteita ovat käytävät, eteiset, keittiöt sekä pesu- ja harrastustilat. Tehokas yleisvalaisin kaikkiin tiloihin. 52 Pidätämme oikeudet muutoksiin.

55 IP54 5x2,5mm² 3x2,5mm² AL375LED + AL375K-V ALR375LED Rakenne > > Kupu iskunkestävää opaaliakryyliä, runko läpinäkyvää polykarbonaattia > > Asennuskasetti sinkittyä terästä > > XFCY-malleissa Osram Dulux El Facility valonlähde/-lähteet 18W/840 > > Aluno LED -mallit (pl. ALRD...) CL2, muut ja ALRD-mallit CL1 > > LED-mallit: 3000 K ja 4000 K -mallit, katso ottotehot ja valaisimien valovirrat taulukosta Ra > 80, tehokerroin 0,93 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Ohjaustavat > > Liiketunnistinmallit: ALR -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) ALRD - tyypeissä jatkuva perusvalaistustaso 10 % (LED) ja tutkaohjattu valaistustaso 100 % ALRD-malleissa valot syttyvät liiketunnistimen havainnon jälkeen 100 % tasolle tilan lux-tasosta riippumatta Asennus > > Katto- tai seinäpintaan, sekä pinta- että uppoasennukseen. Uppoasennuskiinnike sisältyy valaisinpakkaukseen > > Upotussyvyys 40 mm, upotusaukko ø 355 mm, kuvun halkaisija ø 375 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, tutkamallit ja 1-10V himmennettävät mallit -0-5x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis-, master orja- ja master orja master-asennuksiin - Orjakuorma max. 300W (hehkulamppu) ja 200W (loisteputki tai LED) sisältäen tutkavalaisimen tehon Orjavalaisimiksi soveltuvat Enston perusvalaisimet Tilauksesta > > Turvavalomallit 1 tunnin akulla > > LED-mallit tutkalla ja radio-ohjauksella (868 MHz) master-orja-asennuksiin saneerauskohteissa Koristekehys > > Pulverimaalattu alumiini, valkoinen > > Halkaisija ø 450 mm Snro Tyyppi Tuotenimi Kanta Valonjako Valovirta Lisätiedot Aluno LED AL375LED AL375LED IP54 LED 12W/840 LED K lm AL375LED3K AL375LED3K IP54 LED 12W/830 LED K lm AL375LED20 AL375LED20 IP54 LED 17W/840 LED K lm AL375LED203K AL375LED203K IP54 LED 17W/830 LED K lm Aluno LED tutkavalaisimet ALR375LED ALR375LED IP54 LED 13W/840 RAD LED K lm ALR375LED3K ALR375LED3K IP54 LED 13W/830 R LED K lm ALRD375LED ALRD375LED IP54 13W/840 D8% LED K lm perusvalolla ALR375LED20 ALR375LED20 IP54 LED 18W/840 R LED K lm ALR375LED203K ALR375LED203K IP54 18W/830 R LED K lm ALRD375LED20 ALRD375LED20 LED 20W 4K R D10% LED K lm perusvalolla Katso tarkemmat tuotetiedot netistä: 04/12/17 53

56 Snro Tyyppi Tuotenimi Kanta Valonjako Valovirta Lisätiedot Aluno AL375TCL218EL AL375TCL218EL IP54 TC-L 2X18W 2G11 K AL375175XFCY AL375175XFCY FACI 18W/840 E27 sis. DULUX EL FCY 18W/840 valonlähteen AL375275XFCY AL375272XFCY FACI 2X18W/840 E27 K2 sis. DULUX EL FCY 2x18W/840 valonlähteet Aluno tutkavalaisimet ALR375TC218EL ALR375TC218EL TC-L 2X18W RAD 2G11 K1 Koristekehys AL375K-V AL375K-V KORISTEKEHYS VA valkoinen K1 K2 K3 72% 70% 100% 290 Ø Ø mm Pidätämme oikeudet muutoksiin.

57 Aluno on asuntovalaistuksen yleisnimi. Valikoimasta löytyy myös erilaisia koristerenkaita viimestelemään juuri sinun kotisi. Pidätämme oikeudet muutoksiin. 55

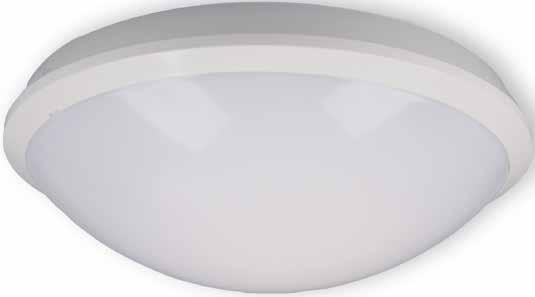

58 Titan LED TC Titan LED Kostean ja kuivan tilan LED- ja TCyleisvalaisin julkisten ja yksityisten tilojen sisä- ja ulkovalaistukseen. Käyttökohteita ovat käytävät, eteiset, keittiöt sekä pesu- ja harrastustilat. Iskunkestävää yleisvaloa, IK Pidätämme oikeudet muutoksiin.

59 IP44 5x2,5mm² 3x2,5mm² IK10 Titan pinta-asennus Titan uppoasennus Rakenne > > Runko, kehys ja kupu iskunkestävää polykarbonaattia > > Kehyksen väri: valkoinen > > Titan TC-mallit CL2, LED-mallit CL1 > > LED-mallit: 13W, valaisimen valovirta 860 lm, valotekninen vastaavuus 1x18W TC 20W, valaisimen valovirta 1215 lm, valotekninen vastaavuus 2x18W TC 4000 K, Ra > 80, tehokerroin 0,93 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Ohjaustavat > > ATR... -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö), liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön > > ATRD-tyypeissä jatkuva perusvalaistustaso 10 % ja tutkaohjattu valaistustaso 100 % > > Painonappi-ohjaus (ES) > > 1-10V (ELD) vain TC-putkelliset mallit > > DALI (ED) > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis-, master orja- ja master orja master-asennuksiin - Orjakuorma max. 300W (hehkulamppu) ja 200W (loisteputki tai LED) sisältäen tutkavalaisimen tehon Orjavalaisimiksi soveltuvat Enston perusvalaisimet Tilauksesta > > Turvavalomallit 1 tunnin akulla > > LED-mallit tutkalla ja radio-ohjauksella (868 MHz) master-orja-asennuksiin saneerauskohteissa Asennus > > Katto- tai seinäpintaan. Sama valaisin soveltuu 13W ATR-mallit 860 lm 20W 1215 lm sekä pinta- että uppoasennukseen > > Uppoasennuskiinnike sisältyy valaisinpakkaukseen > > Upotussyvyys 33 mm, upotusaukko ø 320 mm > > Jousiliitinkytkentärima 3x2,5 mm² läpimenevään asennukseen, tutkamallit ja 1-10V himmennettävät mallit -o- 5x2,5 mm 2 Snro Tyyppi Tuotenimi Kanta Valonjako Lisätiedot Titan LED -valaisimet AT100LED AT100LED IP44 LED 13W/840 LED K AT100LED20 AT100LED20 IP54 LED 20W/840 LED K3 Titan LED tutkavalaisimet ATR100LED ATR100LED IP44 LED 13W/840 RAD LED K ATRD100LED ATRD100LED IP44 13W/840 D8% LED K3 perusvalolla ATR100LED20 ATR100LED20 IP54 LED20W/840 R LED K ATRD100LED20 ATRD100LED20 LED20W 4K R D10% LED K3 perusvalolla Titan AT100211VEL AT VEL 2X11W TC-E VA 2G7 K AT100218VEL AT100218VEL 2X18W TC-L HF VA 2G11 K1 Titan tutkavalaisimet ATR100218VEL ATR100218VEL IP44 TC-L 2X18W R 2G11 K1 Katso tarkemmat tuotetiedot netistä: 04/12/17 57

60 K1 K3 52% 100% Ø 315 Ø Ø 350 Ø350 Titan 2x11W, 2D28 Titan 2x18W, LED 58 Pidätämme oikeudet muutoksiin.

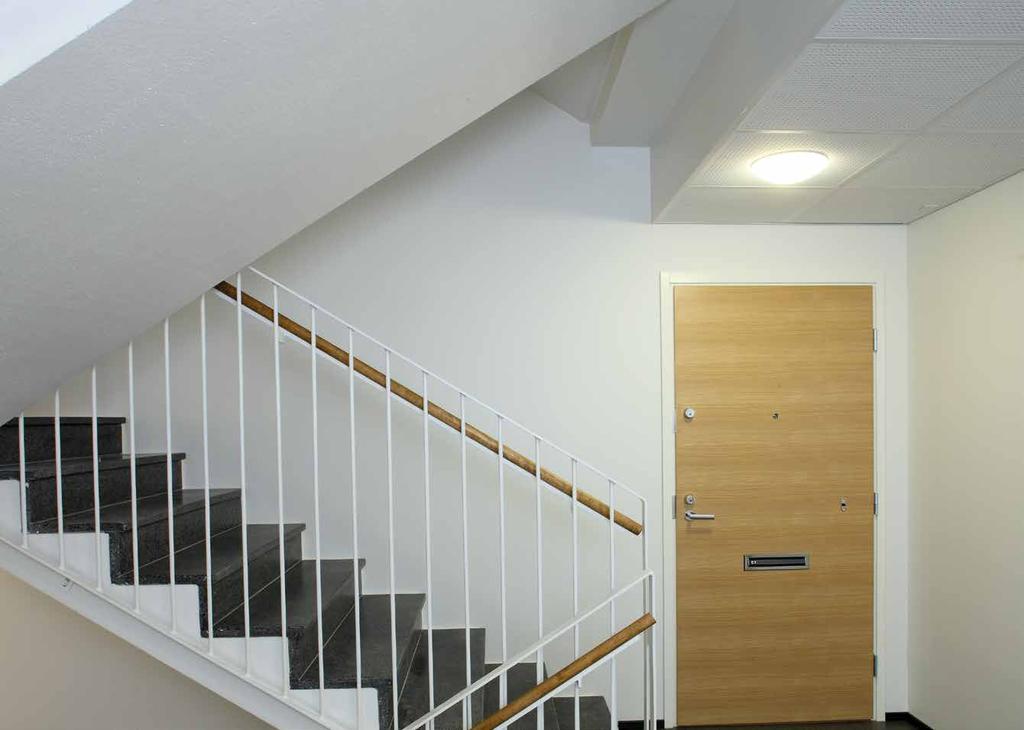

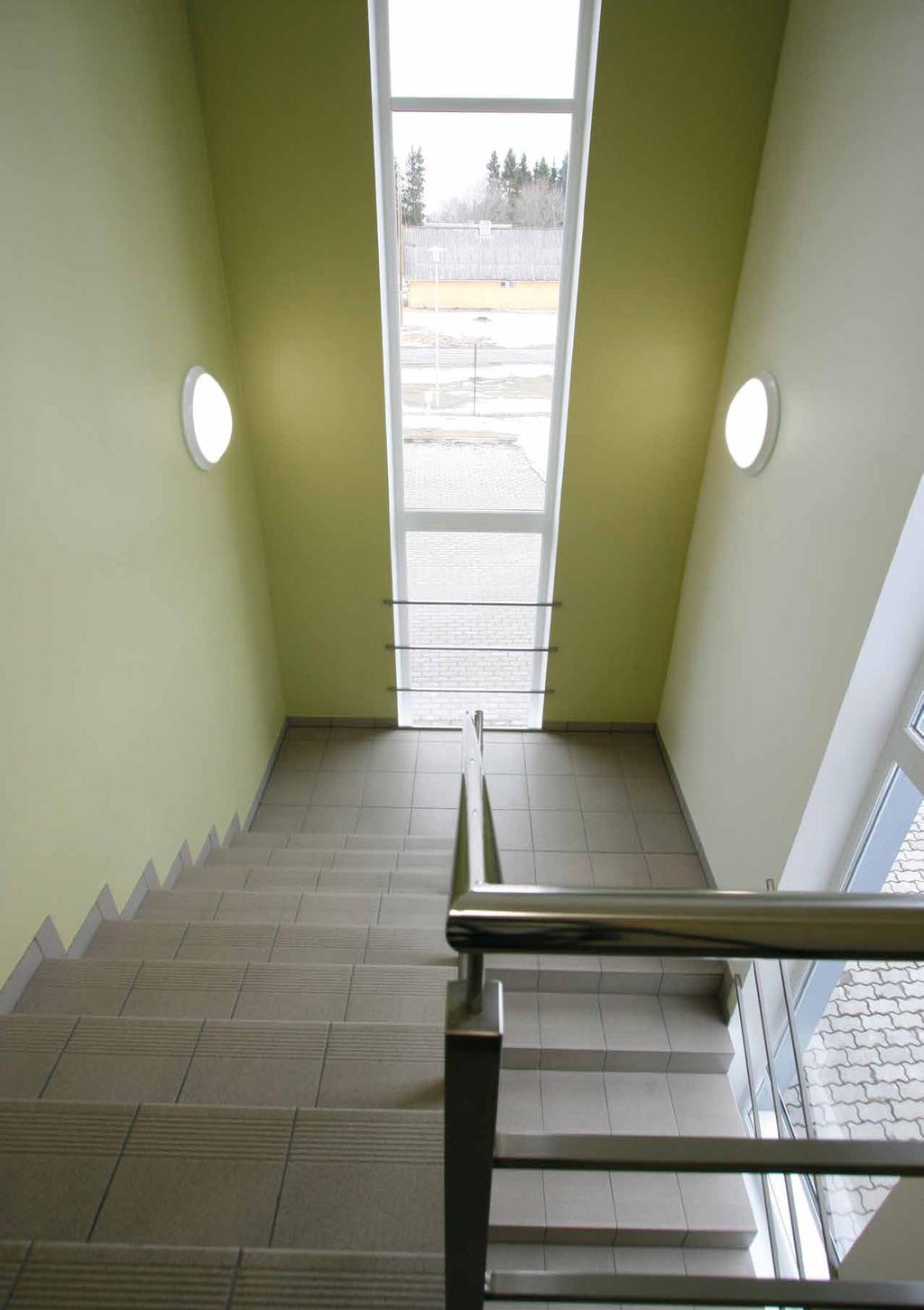

61 Titan valaisee ja kestää julkisissa tiloissa ja rappukäytävissä, vaikka meno välillä yltyisikin kovaksi. Pidätämme oikeudet muutoksiin. 59

62 AVR400 LED TC E27 Tyylikkäät ja tehokkaat valaisimet auloihin, käytäviin, konttoreihin, hotellihuoneisiin sekä kotien moniin valaistustarpeisiin. Soveltuu sekä kosteisiin että kuiviin tiloihin. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Iso ja tehokas, 100 % laadukas. 60 Pidätämme oikeudet muutoksiin.

63 IP44 5x2,5mm² 3x2,5mm² AVR400 + AVL59 AVR400 + AVL59/AL Rakenne > > Kupu opaalipolykarbonaattia > > Runko polykarbonaattia > > Rengasloiste- ja hehkulamput eivät kuulu valaisintoimituksiin. Muissa mukana valonlähteet, värisävy 830. > > LED-mallit: 18W valaisimen valovirta 1730 lm (3K) ja 1790 lm (4K) 25W valaisimen valovirta 2655 lm (3K) ja 2710 lm (4K) 3000/4000 K, Ra>80, tehokerroin 0,93 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVR400 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR) jossa säädöt päälläoloajalle (3-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVR400 RAD-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > DALI > > Painonappi-ohjaus Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Uppoasennuskiinnike sisältyy pakkaukseen > > Upotussyvyys 42 mm, upotusaukko ø 390 mm, kuvun halkaisija ø 400 mm > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen, PIR-/RAD-mallit 4/5x2,5 mm 2, ohjattavat mallit 5x2,5 mm 2 + 2x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR400 LED AVR L AVR400 IP44 LED 18W/840 E PC O LED 2, lm AVR L/3K AVR400 IP44 LED 18W/830 E PC O LED 2, lm AVR L AVR400 IP44 LED 25W/840 E PC O LED 2, lm AVR L/3K AVR400 IP44 LED 25W/830 E PC O LED 2, lm AVR400 LED 1-10V AVR DL AVR400 IP44 LED 18W/840 D PC O LED 2, lm AVR DL/3K AVR400 IP44 LED 18W/830 D PC O LED 2, lm AVR400 LED DALI AVR DDL AVR400 IP44 LED 18W/840 DALI PC O LED 2, lm AVR DDL/3K AVR400 IP44 LED 18W/830 DALI PC O LED 2, lm AVR400 LED PIR-tunnistinvalaisin AVR L AVR400 IP44 LED 18W/840 E PC O PIR LED 2, lm AVR L/3K AVR400 IP44 LED 18W/830 E PC O PIR LED 2, lm AVR L AVR400 IP44 LED 25W/840 E PC O PIR LED 2, lm AVR L/3K AVR400 IP44 LED 25W/830 E PC O PIR LED 2, lm AVR400 LED tutkatunnistinvalaisin AVR L AVR400 IP44 LED 18W/840 E PC O RAD LED 2, lm AVR L/3K AVR400 IP44 LED 18W/830 E PC O RAD LED 2, lm AVR L AVR400 IP44 LED 25W/840 E PC O RAD LED 2, lm AVR L/3K AVR400 IP44 LED 25W/830 E PC O RAD LED 2, lm AVR400 LED PIR-tunnistinvalaisin, jatkuva perusvalaistustaso 5 % PIR-ohjattu valaistustaso 100 % AVR DL AVR400 IP44 LED 18W/840 D PC O PIR LED 2, lm AVR DL/3K AVR400 IP44 LED 18W/830 D PC O PIR LED 2, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 61

64 Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR400 LED PIR-tunnistinvalaisin, jatkuva aseteltava perusvalaistustaso 5/20 % PIR-ohjattu valaistustaso 80/100 % AVR DL AVR400 IP44 LED 18W/840 D PC O PIR LED 2, lm AVR DL/3K AVR400 IP44 LED 18W/830 D PC O PIR LED 2, lm AVR400 LED tutka-tunnistinvalaisin, jatkuva perusvalaistustaso 5 % tutkaohjattu valaistustaso 100 % AVR DL AVR400 IP44 LED 18W/840 D PC O RAD LED 2, lm AVR DL/3K AVR400 IP44 LED 18W/830 D PC O RAD LED 2, lm AVR400 LED 1 tunnin akulla AVR L/1M AVR400/1M IP44 LED 18W/840 E PC O LED 2, lm AVR DL/1M AVR400/1M IP44 LED 18W/840 D PC O P LED 2, lm AVR400 valaisin E27-kannalla AVR400 1x100W A60/E27 E27 1,1 AVR400 valaisimet elektronisella liitäntälaitteella AVR E 2x18W TC-L/2G V 0/50-60Hz 2G11 1, AVR E AVR400 IP44 2xTC-DE 26W E PC G24q-3 1,9 AVR400 ohjattavalla 1-10V elektronisella liitäntälaitteella ja releellä 5 %/100 % valaistustasojen ohjaamiseksi ulkoisen 230V-syötön kautta AVR DR 2x18W TC-L/2G11 230V 50Hz 2G11 1,8 AVR400 PIR tunnistinvalaisimet elektronisella liitäntälaitteella AVR E 2x18W TC-L/2G V 50-60Hz 2G11 2,2 AVR400 tutkatunnistinvalaisimet elektronisella liitäntälaitteella AVR E AVR400 IP44 2xTC-L18W E PC O RADAR 2G11 2,2 AVR400 PIR tunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % ja PIR-ohjattu valaistustaso 100 % AVR D 2x18W TC-L/2G V 50-60Hz 2G11 2,0 AVR400 PIR tunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % tai 20 % ja PIR-ohjattu valaistustaso 80 % tai 100 % AVR D 2x18W TC-L/2G V 50-60Hz 2G11 1,9 AVR400 tutkatunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % ja tutkaohjattu valaistustaso 100 % AVR D AVR400 IP44 2xTC-L18W D PC O RADAR 2G11 2,0 AVR400 koristerenkaat polykarbonaattia AVL52 valkoinen AVR400 koristerenkaat polykarbonaattia AVL59 valkoinen AVR400 koristerenkaat pulverimaalattua alumiinia AVL50 valkoinen AVL50.2 antiikkihopea AVL50.3 teräs Ø Ø AVR254 Ø AVR320 Ø AVR254 AVR400 Ø Ø AVR400 PIR-tunnistinvalaisin Asennuskuva 62 Pidätämme oikeudet muutoksiin.

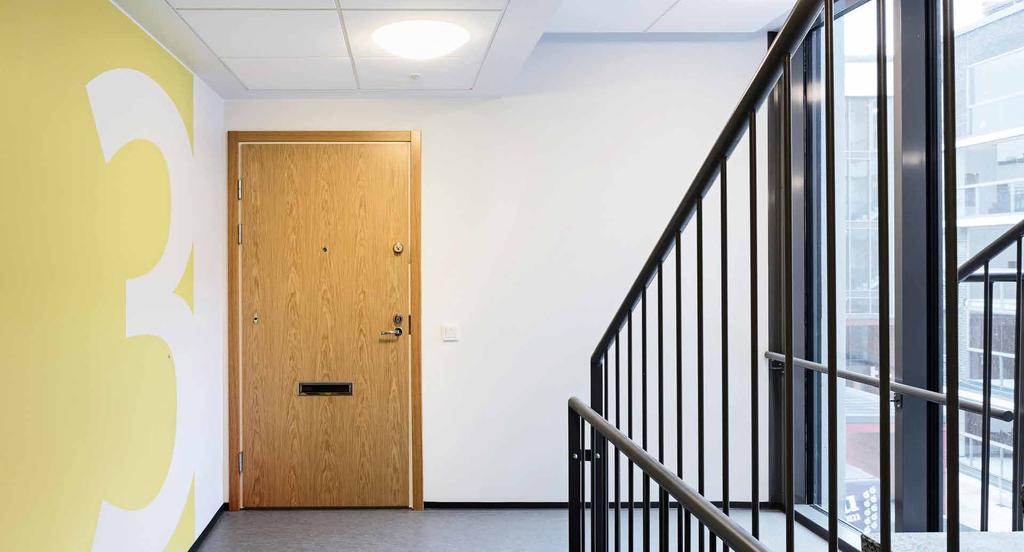

65 AVR400 soveltuu toimistokäytäviin, porrashuoneisiin, kuiviin ja kosteisiin tiloihin. Kaikkialle, missä tarvitaan tehokasta yleisvalaisinta. Pidätämme oikeudet muutoksiin. 63

66 AVR1 TC AVR1 on monipuolinen, polykarbonaatista valmistettu iskun- ja säänkestävä valaisin sekä ulko- että sisäkäyttöön. Monet energiaa säästävät valonlähdevaihtoehdot, erilaiset lisätarvikkeet sekä PIR/tutkatunnistinvalaisinvaihtoehdot tekevät valaisimesta monikäyttöisen niin yksityisissä kuin julkisissakin kohteissa. Perinteisen tyylikäs. 64 Pidätämme oikeudet muutoksiin.

67 IP44 3x2,5mm² AVR1 PIR-tunnistinvalaisin AVL21 upotuskehys Rakenne > > Kupu ja runko polykarbonaattia > > Valonlähteet värisävy 830 sisältyvät valaisin- toimitukseen Ohjaustavat > > AVR1 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR) jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle Asennus > > Katto- tai seinäpintaan tai osittain uppoon > > Upotuskehys AVL21 tilattava erikseen > > Upotussyvyys 40 mm, upotusaukko ø 270 mm, kuvun halkaisija ø 295 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen, PIR-mallit 3x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot AVR1 valaisimet elektronisella liitäntälaitteella AVR1.29E 2x9W TC-E/2G7 230/240V 0-50/60Hz 2G7 0,9 AVR1 PIR-tunnistinvalaisimet elektronisella liitäntälaitteella AVR1.29/94E 9+9W TC-E/2G7 230/240V 50/60Hz 2G7 1, AVR1.294E 2x9W TC-E/2G7 230/240V 50/60Hz 2G7 0,7 AVR1 upotuskehykset polykarbonaattia AVL21 valkoinen AVR1 koristerenkaat polykarbonaattia AVL28 valkoinen AVL28/AL harjattu alumiini AVL28/A kromi Katso tarkemmat tuotetiedot netistä: 04/12/17 65

68 AVR1.29E 57% Ø Ø AVR1-valaisimet AVR1 PIR-tunnistinvalaisimet Ø Ø Ø295 AVL21 upotuskehys AVL28 koristerengas 66 Pidätämme oikeudet muutoksiin.

69 Pidätämme oikeudet muutoksiin. 67

70 AVR4 TC E27 Roiskevesitiiviinä valaisin sopii sekä ulos että sisälle niin kuiviin kuin kosteisiinkin tiloihin kuten eteisiin, porraskäytäviin, kylpyhuoneisiin ja uima-allastiloihin. Iskunkestävien materiaaliensa ansiosta käyttökohteita ovat myös erilaiset julkiset rakennukset, hotellit ja kerrostalojen porraskäytävät. Valaisin on muunneltavissa helposti erilaisilla lisätarvikkeilla. Klassisen komea, kokeile LED-lampulla! 68 Pidätämme oikeudet muutoksiin.

71 IP44 3x2,5mm² AVL28 koristerengas Rakenne > > Kupu ja runko polykarbonaattia > > Valonlähteet värisävy 830 sisältyvät valaisintoimitukseen, pl. hehkulampumallit AVR4 ja AVR4MP Asennus > > Katto- tai seinäpintaan tai osittain uppoon > > Upotuskehys AVL21 tilattava erikseen > > Upotussyvyys 40 mm, upotusaukko ø 270 mm, kuvun halkaisija ø 295 mm > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen AVL21 upotuskehys Ø Ø295 AVR4.29E 40 AVL21 upotuskehys 102 Ø Ø260 61% AVR4 AVL28 koristerengas Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot AVR4 valaisimet E27-kannalla AVR4 1x60W A60/E27 230V E27 0,8 AVR4 valaisimet elektronisella liitäntälaitteella AVR4.29E 2x9W TC-E/2G7 230/240V 0-50/60Hz 2G7 0,8 AVR4 upotuskehykset polykarbonaattia AVL21 valkoinen AVR4 koristerenkaat polykarbonaattia AVL28 valkoinen Katso tarkemmat tuotetiedot netistä: 04/12/17 69

72 AVR70-72 LED TC E27 AVR70 Pelkistetty yleisvalaisin sisä- ja ulkokäyttöihin. Soveltuu katto- ja seinäasennuksiin. Materiaalina iskunkestävä polykarbonaatti. Usein käytetty myös numerovalaisimena. Seinäasennuksissa voidaan varustaa myös lumisuojalla. Perinteinen numerovalaisin, joka viihtyy pakkasessakin. Nyt myös LEDillä. 70 Pidätämme oikeudet muutoksiin.

73 IP44 4x2,5mm² AVR71 Rakenne > > Kupu ja runko polykarbonaattia > > Pienloistelamppu värisävy 830 sisältyy toimitukseen (AVR72) > > LED-malli: Ottoteho 8W, valaisimen valovirta ks. taulukko 4000 K, Ra >80, tehokerroin 0,87 Käyttöympäristön lämpötila - 40 C C LED-valaisimen elinikä h (L70), T a =25 C Asennus > > Asennus katto- tai seinäpintaan > > Lumisuojus tilattava erikseen > > Ruuviliitinkytkentärima 4x2,5 mm 2 läpimenevään asennukseen AVR72 Snro Tyyppi Tuotenimi Kanta Kg Valovirta AVR70 LED valaisin AVR70.19L IP44 LED 8W/840 E PC O LED 1,0 560 lm AVR71 LED AVR71.19L IP44 LED 8W/840 E PC O LED 1,1 600 lm AVR72 LED AVR72.19L IP44 LED 8W/840 E PC O LED 1,0 550 lm AVR AVR70 AVR70 IP44 A60 60W PC O 2G11 1,7 AVR71 valaisin E27-kannalla AVR71 AVR71 1x60W A60/E27 230V E27 0,9 AVR70 tarvikkeet ja varaosat AVV70 Varakupu AVR70 valaisimille, opaali AVL30 AVR70, lumisuoja, valkoinen AVR71 tarvikkeet ja varaosat AVL68 AVR71, lumisuoja, valkoinen AVL68.1 AVR71, lumisuoja, musta AVV71 Varakupu AVR71 valaisimille, opaali AVR72 tarvikkeet ja varaosat AVV72 Varakupu AVR72 valaisimille, opaali Katso tarkemmat tuotetiedot netistä: 04/12/17 71

74 AVR70 AVR AVR72.118E 68% 65% 63% AVR70 AVR71 AVR72 72 Pidätämme oikeudet muutoksiin.

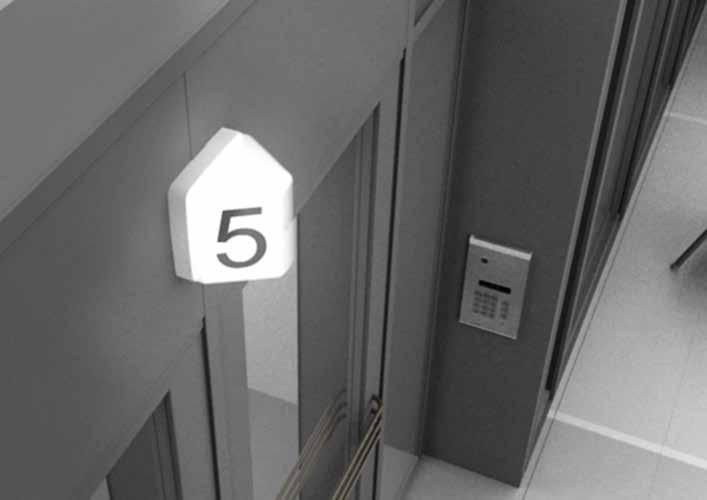

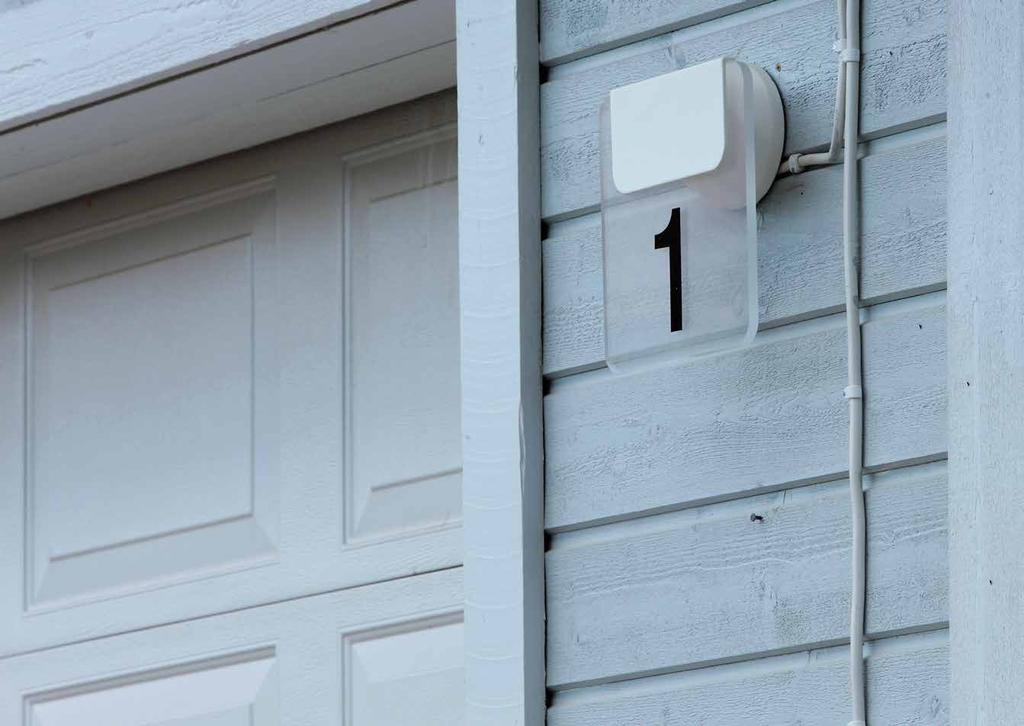

75 Numerovalaisimeksi tai talonnurkalle valoa tuomaan, AVR70-perheen tuotteet sopivat moneen menoon. Pidätämme oikeudet muutoksiin. 73

76 AVR7 E27 Yleisvalaisimet kuutiomaisella kuvulla. Yleisvalaisinkäyttöjen ohella suosittu myös numerovalaisimena. Seinäasennuksiin on saatavissa myös musta, teräksinen lumisuoja. Numerovalaisin tai valokuutio. Seinään tai kattoon. Hieno ja yksinkertainen. 74 Pidätämme oikeudet muutoksiin.

77 IP23 3x2,5mm² Rakenne > > Kupu ja runko polykarbonaattia > > 60W Asennus > > Asennus katto- tai seinäpintaan > > Lumisuojus AVL31 tilattava erikseen AVR7.1 + AVL AVR7 Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot AVR7 valaisimet AVR7.1 1x60W A60/E27 230V E27 1,0 Katso tarkemmat tuotetiedot netistä: 04/12/17 75

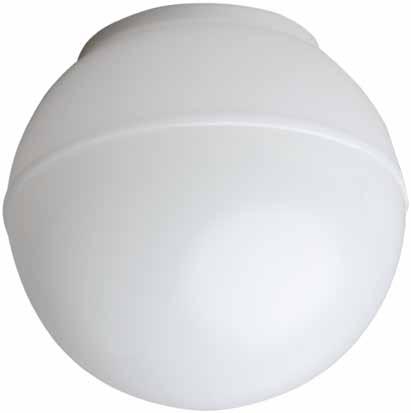

78 AVR20 ja AVR6 E27 Kestävät pallovalaisimet sekä kosteisiin että kuiviin tiloihin, sisälle esim. pesutiloihin, varastoihin tai eteisiin, ulos seinä- ja kattovalaisimiksi. Yksinkertainen ja helppo, käy mihin vain. 76 Pidätämme oikeudet muutoksiin.

79 IP44 Rakenne > > Kupu polykarbonaattia > > Runko polyesteriä > > Lampunpidin lämmönkestävää kestomuovia > > AVR6 toimitetaan ilman kupua > > AVR6-valaisimiin sopivat kaikki A85-standardin kierrekuvut > > AVR20/21 IP44 kuvulla Asennus > > AVR20 asennetaan pintaan uppojakorasian päälle > > AVR20.1 sisältää pinnallisen jakorasian > > AVR6 ryhmäjohdon haaroitusmahdollisuus mukana olevassa pintarasiassa AVR20.11 AVR6 AVR6MP Ø Ø Ø183 A85 64 AVR20.11 AVR6 Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot AVR20 valaisimet AVR20 1x60W A60/E27 230V E27 0,3 sisältää 2 kpl valaisimia AVR20.1 1x60W A60/E27 230V E27 0,4 sisältää 2 kpl valaisimia AVR6 valaisimet AVR6 1x60W A60/E27 230V E27 0, AVR6MP 6kpl AVR6 1x60W A60/E27 E27 1,6 Katso tarkemmat tuotetiedot netistä: 04/12/17 77

80 Velox-paneelit LED ALSD240PU Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Velox LED -paneelit soveltuvat erinomaisesti kotien yleisvalaistukseen uudis- ja saneerauskohteissa. ALSD168NP Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Yleisvalaistuksen uusi aikakausi, myös kosteisiin tiloihin. 78 Pidätämme oikeudet muutoksiin.

81 IP20/44 / 2x1,5mm² ALSD168NU ALSD180PP Rakenne > > Runko valkoiseksi tai harmaaksi pulverimaalattua alumiinia > > Etulevy valoa hajoittavaa opaalilevyä > > Pinta-asennusmallien kiinnityslevyt terästä > > Himmennettävä (triac) LED-virtalähde sisältyy > > Mallit: Ottotehot 8W, 11W ja 14W, katso valaisimien valovirrat taulukosta 4000 K tai 3000 K, Ra > 80, tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-valaisimen elinikä h (L70), T a =25 C > > Triac-himmennettävä, tarkista soveltuvat valonsäätimet Asennus > > Uppo- ja pinta-asennusmallit > > -o 2x1,5 mm² > > -o- 2x1,5 mm 2, erillinen ketjutusrasia sisältyy toimitukseen Tilauksesta > > Uppoasennettavat mallit DALI-ohjauksella päättyvään asennukseen ALSD168HNU Snro Tyyppi Tuotenimi Teho Kanta Paino Valovirta Uppoasennettavat, pyöreä ALSD117PU ALSD117PU IP44 8W/840 LED VA 8W LED 0,3 550 lm ALSD180PU ALSD180PU IP44 11W/840 LED VA 11W LED 0,5 850 lm ALSD240PU ALSD240PU IP44 14W/840 LED VA 14W LED 0, lm ALSD117WPU ALSD117WPU IP44 8W/830 LED VA 8W LED 0,3 550 lm ALSD180WPU ALSD180WPU IP44 11W/830 LED V 11W LED 0,5 820 lm ALSD240WPU ALSD240WPU IP44 14W/830 LED V 14W LED 0, lm ALSD117HPU ALSD117HPU IP44 8W/840 LED HA 8W LED 0,3 550 lm ALSD180HPU ALSD180HPU IP44 11W/840 LED HA 11W LED 0,5 850 lm ALSD240HPU ALSD240HPU IP44 14W/840 LED HA 14W LED 0, lm Uppoasennettavat, neliö ALSD168NU ALSD168NU IP44 14W/840 LED VA 14W LED 0, lm ALSD168WNU ALSD168WNU IP44 14W/830 LED V 14W LED 0, lm ALSD168HNU ALSD168HNU IP44 14W/840 LED HA 14W LED 0, lm Pinta-asennettavat, pyöreä ALSD180PP ALSD180PP IP20 11W/840 LED VA 11W LED 0,7 850 lm ALSD240PP ALSD240PP IP20 14W/840 LED VA 14W LED 1, lm ALSD180WPP ALSD180WPP IP20 11W/830 LED V 11W LED 0,7 820 lm ALSD240WPP ALSD240WPP IP20 14W/830 LED V 14W LED 1, lm Pinta-asennettavat, neliö ALSD168NP ALSD168NP IP20 14W/840 LED VA 14W LED 1, lm ALSD168WNP ALSD168WNP IP20 14W/830 LED V 14W LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 79

82 ALSD180PP ALSD117PU - min. 300 mm ALSD168NU - min. 340 mm ALSD180PU - min. 360 mm ALSD240PU - min. 480 mm 245mm 132mm 45mm 26mm 100% min. 30 mm Max. 20 mm ALSD168NU - 152x152 mm ALSD168NU - 168x168 mm ALSD117PU - Ø108 mm ALSD180PU - Ø165 mm ALSD240PU - Ø225 mm ALSD117PU - Ø117 mm ALSD180PU - Ø180 mm ALSD240PU - Ø240 mm IP 20 IP 44 ALSD168NP Velox-paneelien mitoitus uppoasennuksessa 100% IP20 80 Pidätämme oikeudet muutoksiin.

83 Velox-paneelit sulautuvat kotisi sisustukseen kylpyhuoneesta makuuhuoneeseen. Himmennyksellä teet valosta omanlaisesi kaikissa tilanteissa. Pidätämme oikeudet muutoksiin. 81

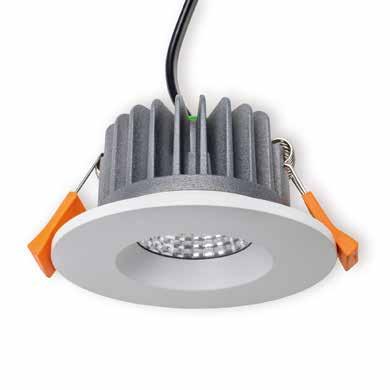

84 Velox-alasvalot LED Velox-alasvalot soveltuvat erinomaisesti yleis- ja korostusvalaistustarpeisiin uudiskohteissa ja halogeenien korvaajaksi saneerauskohteissa. ALS90WRD Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Pienet alasvalot kohdevalaistukseen ja yleisvaloksi. 82 Pidätämme oikeudet muutoksiin.

85 IP20/44 2x1,5mm² ALS85WSD ALS90NR Rakenne > > Runko ja jäähdytyselementti alumiinia > > Väri valkoinen > > Erillinen liitäntälaite (sisältyy toimitukseen) > > Mallit: Suunnattavat mallit, ottoteho 4W, valovirrat ks. taulukko avautumiskulma 20, suunnattava 30 Kiinteät mallit, ottoteho 9W, valovirrat ks. taulukko avautumiskulma 60, himmennettävä (ks. Asennus) 4000 K ja 3000 K Ra > 80, tehokerroin 0,96 Käyttöympäristön lämpötila 20 C C LED-valaisimen elinikä h (L70), T a =25 C > > Kiinteät mallit (9W) Triac himmennettäviä, tarkista soveltuvat valonsäätimet Asennus > > -o- 2x1,5 mm 2, erillinen ketjutusrasia sisältyy toimitukseen > > Kattolevyn paksuus 1 20 mm ALS90NS Snro Tyyppi Tuotenimi Kg ø Upotusaukko Valovirta Himmennys Suunnattava pyöreä ALS90NR ALS90NR 4W/840 LED WH 0,3 75 mm 340 lm ALS90NR/3K ALS90NR/3K 4W/830 LED WH 0,3 75 mm 320 lm Suunnattava neliö ALS90NS ALS90NS 4W/840 LED WH 0,3 75 mm 340 lm ALS90NS/3K ALS90NS/3K 4W/830 LED WH 0,3 75 mm 320 lm Kiinteä himmennettävä pyöreä ALS90WRD ALS90WRD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS90WRD/3K ALS90WRD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Kiinteä himmennettävä neliö ALS85WSD ALS85WSD 9W/840 LED WH 0,5 70 mm 740 lm Triac ALS85WSD/3K ALS85WSD/3K 9W/830 LED WH 0,5 70 mm 670 lm Triac Katso tarkemmat tuotetiedot netistä: 04/12/17 83

86 ALS90NR ø 90 ø mm 75mm mm 70mm 101% 47 mm 41mm ALS90WRD ALS90WRD ALS90NR 85mm 90mm 85mm 90mm 100% 70mm 400 mm 75mm 400 mm 65 47mm 41mm 39 ALS85WSD ALS90NS 20 Virtalähde - suunnattavat mallit, 4W >5 mm >50 mm mm Velox-alasvalojen mitoitus IP44/IP20 kiinteät mallit IP20 suunnattavat mallit Virtalähde - kiinteät mallit, 9W 84 Pidätämme oikeudet muutoksiin.

87 Siro ja huomaamaton, mutta erittäin tehokas, niin halutessasi. Himmennettävät versiot toimivat kodin kaikissa tiloissa tuoden valoa tarpeen mukaan. Pidätämme oikeudet muutoksiin. 85

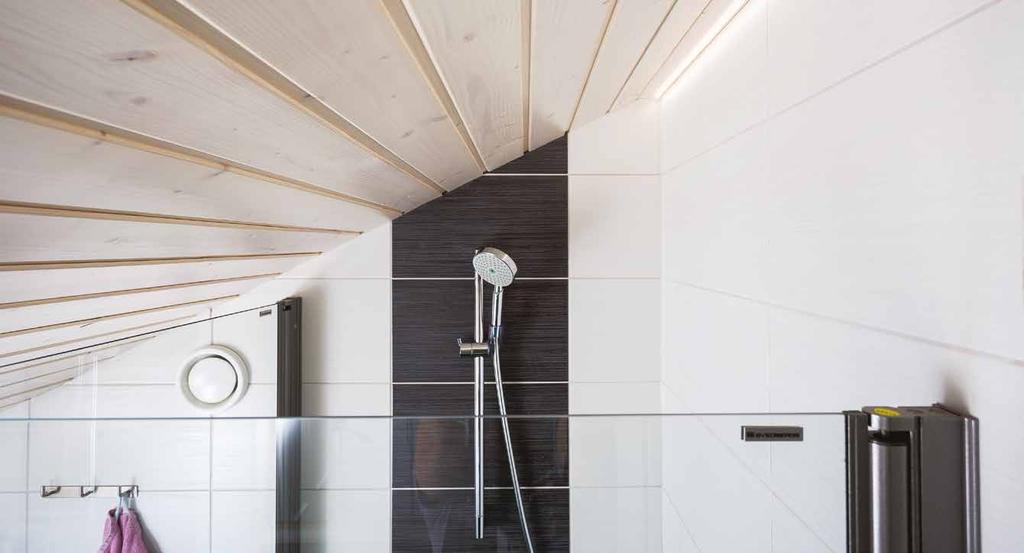

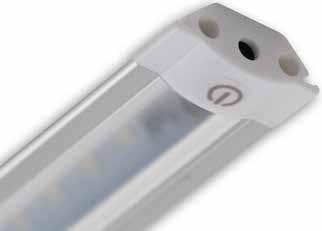

88 Velox-listat LED ALS300TDV Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Velox-listat soveltuvat erinomaisesti erilaisiin kotien työtaso-, korostus- ja erikoisvalaistustarpeisiin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Huomaamaton LED-lista piiloutuu moneen paikkaan. Hieno ja hyvä valo! 86 Pidätämme oikeudet muutoksiin.

89 IP20 ALS300TDV ALS500EXTV Rakenne > > Runko alumiinia > > Väri luonnonvärianodisoitu alumiini > > Portaittain kosketushimmennettävä (5 %/50 %/100 %/off) > > 12V-virtalähde pistotulpalla sisältyy ALS300TDV ja ALS500TDV toimitukseen > > Liitosjohdot (1200 mm ja 150 mm) ja kiinteä liitoskappale sisältyy ALS300EXTV ja ALS500EXTV toimitukseen > > Teräskiinnikkeet > > Mallit: Pituus 300 mm, IP20, ottoteho 3W, valaisimen valovirta 250 lm Pituus 500 mm, IP20, ottoteho 5W, valaisimen valovirta 400 lm 3000 K, Ra > 80 Käyttöympäristön lämpötila 20 C C LED-valaisimen elinikä h (L70), T a =25 C Asennus > > Velox-listat pinta- tai kulma-asennukseen. Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, lista sijoitettu yläkaapiston etureunaan) valaisimen (ALS500TDV) alle työtasolle tulee keskimäärin: % asetuksella n. 550 lx (tehokas työtasovalaistus) - 50 % asetuksella n. 260 lx - 5 % asetuksella n. 30 lx > > Velox-listat voidaan asentaa portaittain kosketus himmennettäväksi. Tässä asennustavassa valot kytketään päälle koskettamalla valaisimen päässä olevaa kytkinosaa. Portaittainen himmennys saadaan aikaan koskettamalla valaisimen päässä olevaa kytkintä. > > Velox-listat voidaan asentaa myös kiinteälle 100 % valaistustasolle. Tällöin virtalähteen liitosjohto kytketään listan toiseen päätyyn (ei kosketuskytkintä). Tässä asennustavassa valot ovat aina kytkettynä päälle kun valaisimelle tulee jännite. > > Orjavalaisin kytketään aina valaisimen kosketuskytkimettömään päähän. Sitä ohjataan päälle ja pois tai himmennetään Master-valaisimen kautta. > > Orjavalaisimien maksimiasennusmäärät: 20W virtalähde Master ALS300EXTV (3W) ALS500EXTV (5W) ALS300TDV (3W) 5 3 ALS500TDV (5W) 5 3 Valaisimen kytkin ALS500TDV L 11 mm 27 mm ALS300 / ALS500 L 300 mm / L 500 mm 1200 mm/150 mm 1 mm 100% Master (ALS300TDV/ALS500TDV) Orja/Slave/Slav (ALS300EXTV/ALS500EXTV) Snro Tyyppi Tuotenimi Väri Kg Pituus Leveys Korkeus Velox LED -listat virtalähteellä ALS300TDV ALS300TDV IP20 3W LED 3K VA alumiini 0, ALS500TDV ALS500TDV IP20 5W LED 3K VA alumiini 0, Velox LED -listat, orjavalaisimet ilman virtalähdettä ALS300EXTV ALS300EXTV IP20 3W LED 3K VA alumiini 0, ALS500EXTV ALS500EXTV IP20 5W LED 3K VA alumiini 0, Katso tarkemmat tuotetiedot netistä: 04/12/17 87

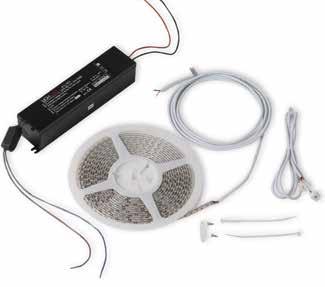

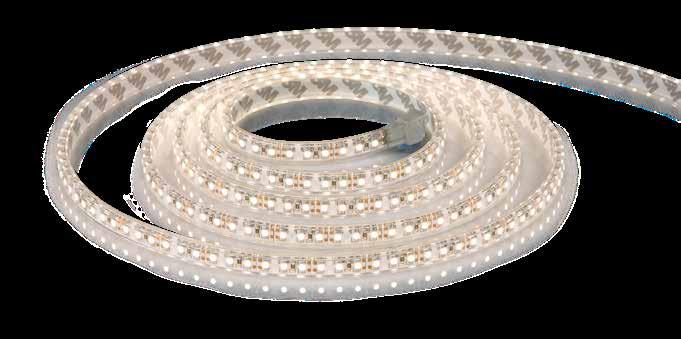

90 Velox-nauhat LED ALS250FD Velox-tuoteperhe on suunniteltu kattamaan asuntovalaistuksen perustarpeet lediratkaisuin. Velox-nauha soveltuu erinomaisesti erilaisiin kotien työtaso-, korostusja erikoisvalaistustarpeisiin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Kokeile LED-nauhaa kodin eri tiloissa, kaappien päällä tai takana. 88 Pidätämme oikeudet muutoksiin.

91 # IP54 ALS250FD ALS500FLEXD Rakenne > > Joustava nauha muovia > > Kiinnitystarra koko nauhan pituudella > > ALS250FD sisältää 2,5 m ledinauhan, pistotulpallisen 36W 12V-virtalähteen, säätimen toisiopuolelle, 120 cm välijohdon (esim. liesituulettimen ohittamiseen) ja muovikiinnikkeet ruuveineen > > ALS500FLEXD sisältää 5 m ledinauhan 2 metrin liitosjohdolla, Triac-himmennettävän virtalähteen (ks. soveltuvat himmentimet cm välijohdon (esim. liesituulettimen ohittamiseen) ja muovikiinnikkeet ruuveineen > > Mallit: ALS250FD, pituus 2500 mm, IP54, ottoteho 9,6W/m, valaisimen valovirta 490 lm/m, himmennettävissä omalla säätimellä ALS500FLEXD, pituus 5000 mm, IP54, ottoteho 9,6W/m, valaisimen valovirta 490 lm/m, Triac-himmennettävä virtalähde sisältyy 4000 K, Ra > 80 Käyttöympäristön lämpötila 20 C C LED-valaisimen elinikä h (L70), T a =25 C > > Tarkista soveltuvat valonsäätimet Asennus > > Velox-nauha pinta-asennukseen. Normaalissa asennuksessa (asennuskorkeus 50 cm, tason syvyys 60 cm, nauha sijoitettu yläkaapiston etureunaan) valaisimen alle työtasolle tulee keskimäärin 450 lx, joka vastaa tehokasta työtasovalaistusta. Nauhan voi katkaista sopivan mittaiseksi merkityistä leikkauskohdista (ks. mittakuva). Katkaistun nauhan kotelointiluokka on IP20. Leikattuun päähän voidaan liimata pakkauksessa oleva päätykappale PVC-muoville soveltuvalla liimalla. Älä taivuta LED-nauhaa ohjeiden vastaisesti. Minimitaivutussäde 20 mm pystysuunnassa. Ei vaakasuuntaista taivutusta mm ALS250FD 9 25 mm 25 mm IP20 Rmin 100% Rmin=20 mm Snro Tyyppi Tuotenimi Väri Kg Pituus Leveys Korkeus Velox-nauha ALS250FD ALS250FD IP54 9,6W/m LED 4K läpinäkyvä 0, ALS500FLEXD ALS500FLEXD IP54 9,6W/m LED 4K läpinäkyvä 0, Katso tarkemmat tuotetiedot netistä: 04/12/17 89

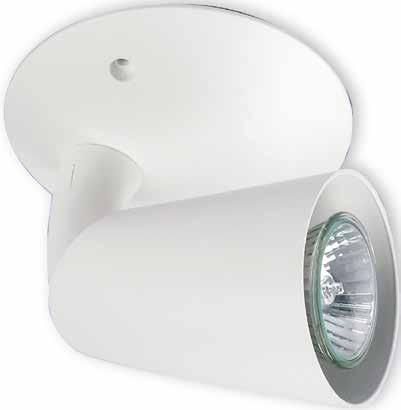

92 Lampukas GU10 Rasia- ja kiskovalaistukseen tarkoitettu Lampukas-kohdevalaisinsarja. Selkeästi ja yksinkertaisesti muotoillut valaisimet soveltuvat esimerkiksi kotien ja muiden pienten tilojen kohdevalaistukseen V Kohdevaloa perinteiseen tyyliin! 90 Pidätämme oikeudet muutoksiin.

93 IP20 3x1,5mm² V Rakenne > > Materiaali PBT > > Toimii verkkovirralla ilman muuntajaa > > Valaisimet kaksoissuojattuja > > Väri: valkoinen > > 201-mallissa käytettäessä GU10-kantaisia LED-lamppuja, valonlähteen teho ei saa ylittää vastaavaa GU10 halogeenilamppua Asennus > > V: Rasiakiinnitys -o 3x1,5 mm² > > V: 1-vaiheiseen Global Base kiskoon > > V: 3-vaiheiseen XTS-kiskoon Ø Ø 107 Ø 116 Lampukas 201 Snro Tyyppi Tuotenimi Kanta Väri Kg Lisätiedot Lampukas V V 50E GU10 GU10 valkoinen 0,15 Rasiakiinnitys V V 50W GU10 1-VAIHE GU10 valkoinen 0,1 1-vaihekisk. GB V V 50W GU10 3-VAIHE GU10 valkoinen 0,15 3-vaihekisk. XTS Katso tarkemmat tuotetiedot netistä: 04/12/17 91

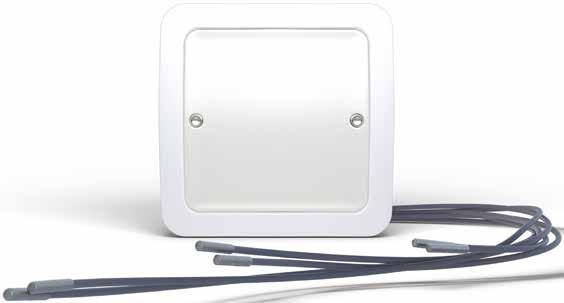

94 AVD5 LED AVD5 on monikäyttöinen yhdistelmävalaisin, jossa yhdistyvät LED- ja kuituvalaisimen hyvät ominaisuudet. Rakenteensa ansioista valaisinta voi käyttää sekä sisä- että ulkotiloissa ja myös niissä erikoistiloissa, joissa itse valaisinta ei voi sijoittaa sinne mihin valoa halutaan. Moderni saunavalaisin LEDillä ja valokuidulla, joka sopii hyvin myös terasseille ja puutarhaan. 92 Pidätämme oikeudet muutoksiin.

95 IP64/65 2x2,5mm² AVD5.13L/6 Rakenne > > Kupu opaalipolykarbonaattia > > Runko alumiinivalua, pulverimaalattu, väri valkoinen > > Kuidut lasia, voidaan asentaa kattoon > > LED-malli: Ottoteho 3W (AVD5.13L) valaisimen valovirta 120 lm Ottoteho 6W (AVD5.23L) valaisimen valovirta 125 lm+150 lm/led 3000 K, Ra >80 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Asennus > > Seinä, pinta IP64/uppo IP65 > > Rakenteellinen upotussyvyys 36 mm, upotusaukon mitat 123x123 mm > > Jousiliitinkytkentärima 2x2,5 mm 2 läpimenevään asennukseen AVD5.13L AVD5.23L Snro Tyyppi Tuotenimi Kanta Kg Valovirta AVD5 LED Seinävalaisin uppo- tai pinta-asennukseen AVD5.13L AVD5 IP64 LED 1x3W PCO VA LED 0,8 120 lm AVD5 LED Valokuituvalaisin, 6-kuituinen AVD5.13L/6.1 AVD5 IP64 LED 1x3W 6xFIBER S VA LED 1,0 120 lm AVD5.13L/6.2 AVD5 IP64 LED 1x3W 6xFIB XL VA LED 1,0 120 lm AVD5 LED Valokuituvalaisin, 9-kuituinen AVD5.13L/9 AVD5 IP64 LED 1x3W 9xFIBER L VA LED 1,1 120 lm AVD5.13L/9.1 AVD5 IP64 LED 1x3W 9xFIBER S VA LED 1,0 120 lm AVD5 LED Valokuituvalaisin, 12-kuituinen AVD5.13L/12 AVD5 IP64 LED 1x3W 12xFIBER L VA LED 1,3 120 lm AVD5.13L/12.1 AVD5 IP64 LED 1x3W 12xFIBER S VA LED 1,2 120 lm AVD5 LED Yhdistelmävalaisin, 6-kuituinen AVD5.23L/6.1 AVD5 IP64 LED 2x3W 6xFIBER S PCO VA LED 0,9 125 lm lm/led AVD5.23L/6.2 AVD5 IP64 LED2x3W 6xFIBER EXTL LED 1,0 125 lm lm/led AVD5 LED Yhdistelmävalaisin, 9-kuituinen AVD5.23L/9.1 AVD5 IP64 LED 2x3W 9xFIBER S PCO VA LED 0,9 125 lm lm/led AVD5.23L/9.2 AVD5 IP64 LED2x3W 9xFIBER EXTL LED 1,0 125 lm lm/led AVD5 LED Yhdistelmävalaisin, 12-kuituinen AVD5.23L/12 AVD5 IP64 LED 2x3W 12xFIBER L PCO V LED 1,1 125 lm lm/led AVD5.23L/12.1 AVD5 IP64 LED 2x3W 12xFIBER S PCO V LED 1,0 125 lm lm/led Yhdistelmävalaisin sisältää valokuidut ja LED-kuituprojektorin sekä LED-moduulin yleisvalolla. Valokuituvalaisin sisältää valokuidut ja LED-kuituprojektorin ilman yleisvaloa. Katso tarkemmat tuotetiedot netistä: 04/12/17 93

96 140 mm mm Rmin = 8mm mm Ø 5 mm 6-KUITUA 9-KUITUA 12-KUITUA AVD5.../6.1 AVD5.../6.2 AVD5.../9.1 AVD5.../9.2 AVD5.../12 AVD5.../12.1 kpl pituus/m kpl pituus/m kpl pituus/m kpl pituus/m kpl pituus/m kpl pituus/m 2 1,4 2 3,0 3 1,4 3 3,0 2 2,0 2 1,4 2 1,7 2 3,5 2 1,7 2 3,5 2 2,5 2 1,7 2 2,0 2 4,0 2 2,0 2 4,0 2 3,0 2 2, ,3 2 4,5 2 3,5 2 2, ,0 2 2, ,5 2 2,9 1 kiuaslinssi mallissa /6.2 2 kiuaslinssiä mallissa /9.2 2 kiuaslinssiä malleissa/12 94 Pidätämme oikeudet muutoksiin.

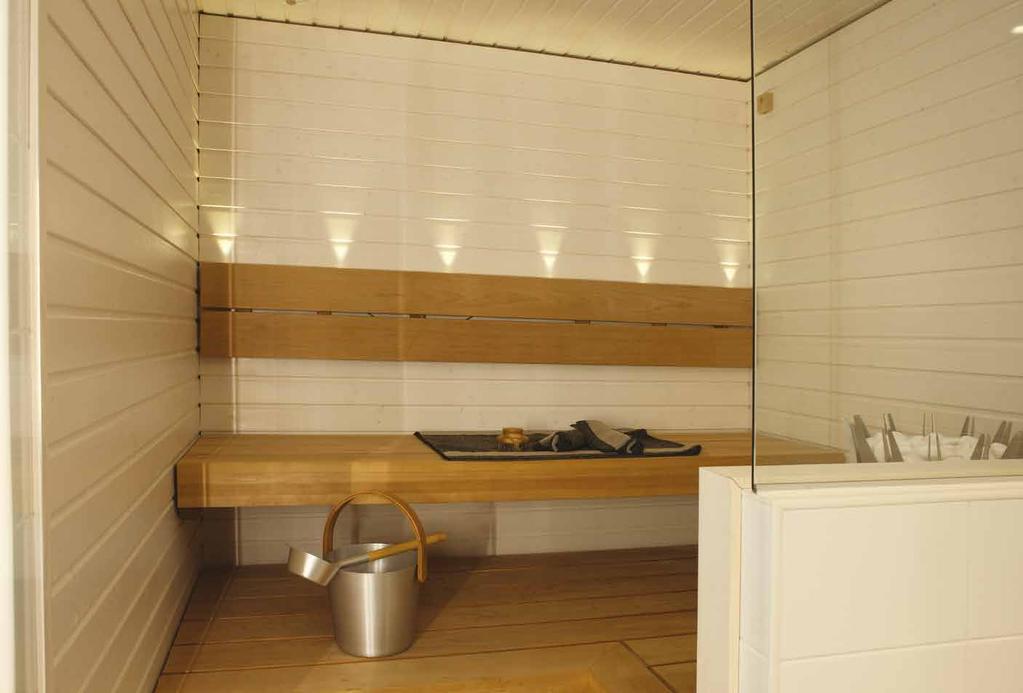

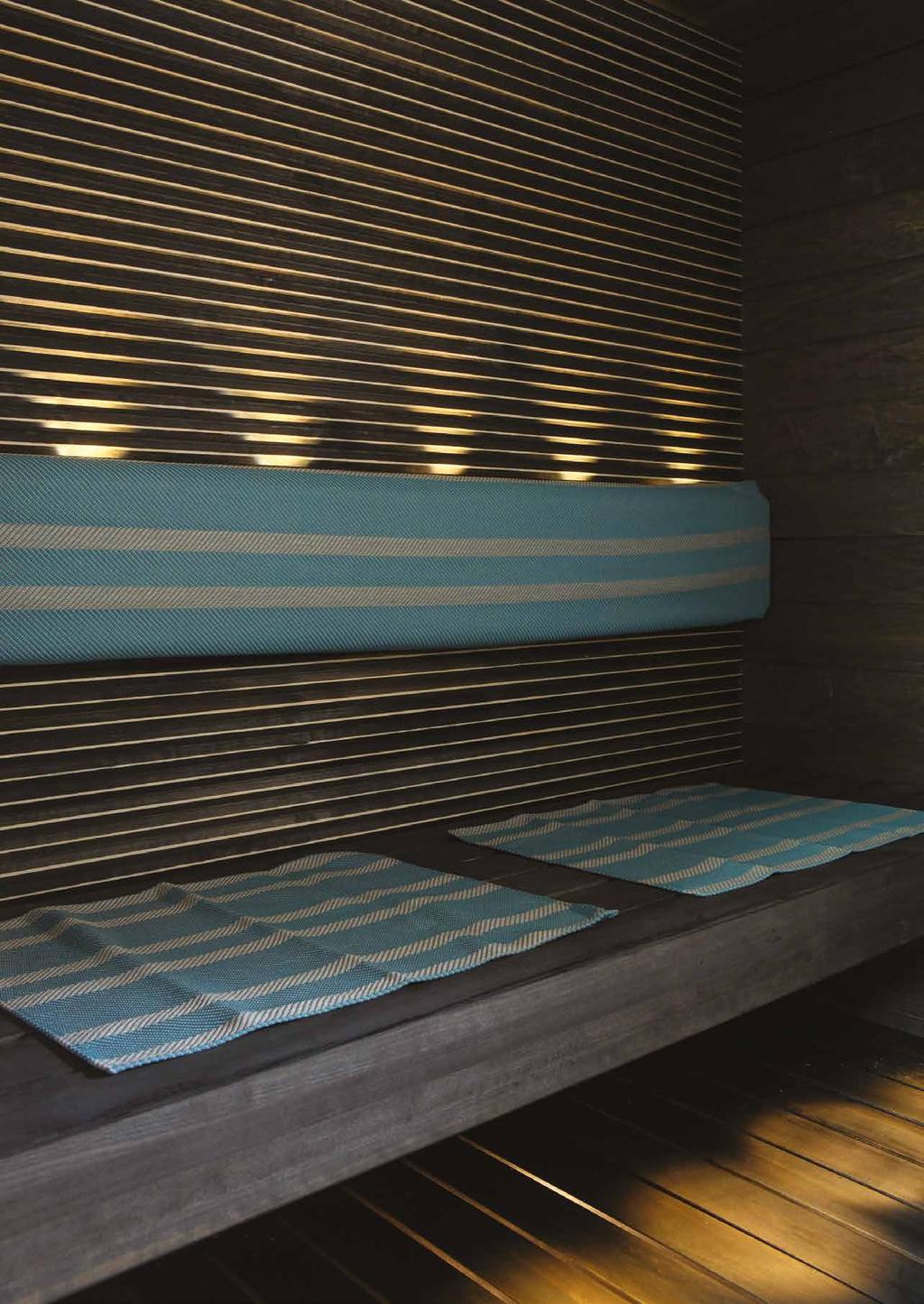

97 AVD5 on erinomainen saunavalaisinyhdistelmä, mutta sille löytyy käyttökohteita myös ulkotiloista ja julkisista rakennuksista. Vain mielikuvitus on rajana. Pidätämme oikeudet muutoksiin. 95

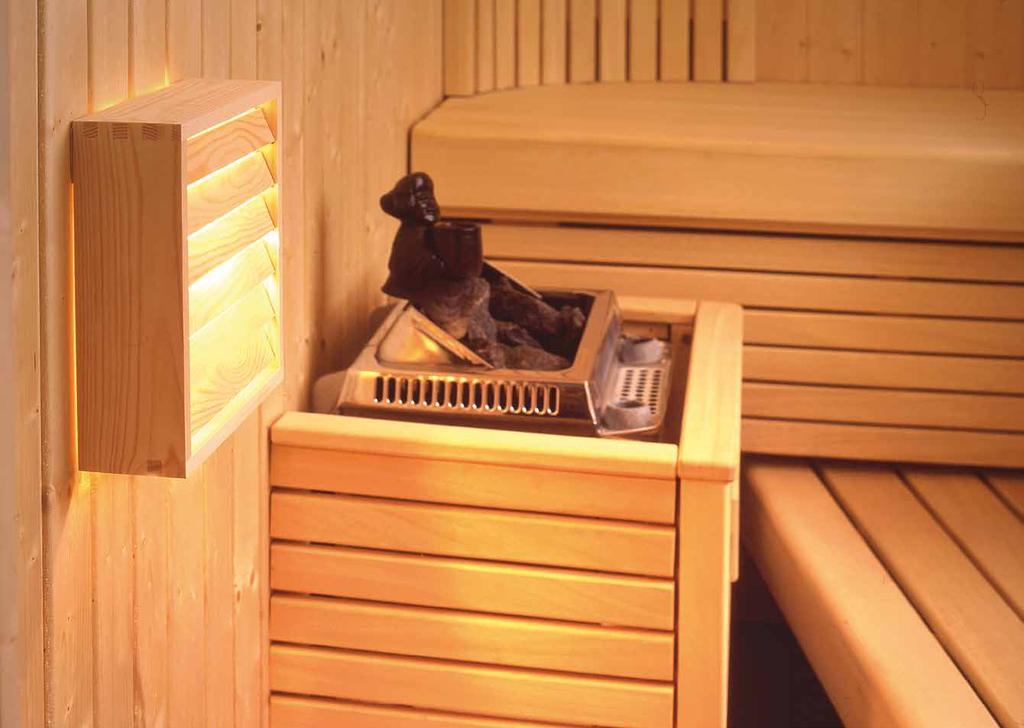

98 AVH11 E27 Valaisimet on suunniteltu erityisesti yksityisiin saunoihin. Valaisin AVH11 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. AVH11.2 Saunavalaistuksen klassikko, aito ja alku- peräinen. 96 Pidätämme oikeudet muutoksiin.

99 IP44 2x1,5mm² Rakenne > > Kupu lasia > > Runko lämmönkestävää polyesteriä > > Heijastin alumiinia > > Häikäisysuoja: Mäntyritilä Asennus > > Asennus seinälle, vähintään 100 mm etäisyydelle katosta > > Ei kattoon! > > Ruuviliitin 2x1,5 mm 2 päättyvään asennukseen AVH11 AVH11.1 AVH11.2 ø AVH11 AVH11.1 AVH11.2 Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot Saunavalaisin AVH11 1x60W A60/E27 IP44, ta125 C E27 1,2 Saunavalaisin uppoasennukseen mäntyritilällä AVH11.1 1x60W A60/E27 IP44, ta125 C E27 2,2 Saunavalaisin pinta-asennukseen mäntyritilällä AVH11.2 1x40/60W A60/E27 IP44, ta125 C E27 2,0 Katso tarkemmat tuotetiedot netistä: 04/12/17 97

100 AVH15 E14 Valaisimet on suunniteltu erityisesti yksityisiin saunoihin. Valaisin AVH15 soveltuu myös muualle, missä tarvitaan kestävää perusvalaisinta. AVH15.1 Modernimpi saunavalaisin, kulmaan, seinälle, vaakaan tai pystyyn. 98 Pidätämme oikeudet muutoksiin.

101 IP44 2x1,5mm² Rakenne > > Kupu lasia > > Runko lämmönkestävää kestomuovia > > Häikäisysuoja: mänty- tai haaparitilä Asennus > > Asennus seinälle, vähintään 100 mm etäisyydelle katosta > > Ei kattoon! > > Ruuviliitin 2x1,5 mm 2 päättyvään asennukseen AVH15.10 AVH15.2 AVH AVH15 AVH15.1 AVH15.2 Snro Tyyppi Tuotenimi Kanta Kg Lisätiedot Saunavalaisin AVH15 1x30/60W C35/E14 IP44, ta125 C E14 0,5 Saunavalaisin seinäasennukseen mäntyritilällä AVH15.1 1x30/60W C35/E14 IP44, ta125 C E14 1,2 Saunavalaisin seinäasennukseen haaparitilällä AVH x30/60W C35/E14 IP44, ta125 C E14 1,2 Saunavalaisin kulma-asennukseen mäntyritilällä AVH15.2 1x30/60W C35/E14 IP44, ta125 C E14 1,3 Saunavalaisin kulma-asennukseen haaparitilällä AVH x30/60W C35/E14 IP44, ta125 C E14 1,3 Katso tarkemmat tuotetiedot netistä: 04/12/17 99

102 Aaria LED E27 Tyylikäs LED-valonlähteelle suunniteltu pihapiirivalaisin. Aaria soveltuu isoille ja pienille pihoille. Sen antama häikäisemätön valo suuntautuu tarkasti valaistavalle alueelle ja häiritsevän hajavalon osuus on minimoitu. AA01APLED Pihan ja puutarhan energiatehokas valaisin, joka sopii Operan kaveriksi julkitiloihin. 100 Pidätämme oikeudet muutoksiin.

103 IP44 3x2,5mm² AA01LED Rakenne > > Pohjakuppi ja hattu pulverimaalattua alumiinia > > Seinäkiinnikkeet pulverimaalattua sinkittyä terästä > > Kupu uritettua, valoa hajoittavaa akryylia > > Värit: valkoinen, musta, grafiitinharmaa ja antiikkipronssi > > LED-mallit: Ottoteho 10W, valaisimen valovirta 650 lm, neutraali 4000 K Ra > 80 Tehokerroin 0,92 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =30 C > > E27-kantaiset mallit: Max. 60W, suositellaan LED- tai energiansäästölamppua 8-20W, valonlähteen mitat maksimissaan; leveys 98 mm ja pituus 173 mm Asennus > > Pylväsasennus, ø 50 mm pylvääseen, ks. pylväät - Averia > > Seinämallit voidaan asentaa jakorasian päälle, 4 kiinnitysreikää 78 mm jaolla > > Ketjutettava 3x2,5 mm 2 10W 650 lm AA03GH AA03M Snro Tyyppi Tuotenimi Kanta Malli Väri Kg LED-mallit AA01LED AA01LED IP44 10W/840 AC C VA LED pylväs valkoinen 2, AA01MLED AA01MLED IP44 10W/840 AC C MU LED pylväs musta 2, AA01GHLED AA01GHLED IP44 10W/840 AC C GH LED pylväs grafiitinharmaa 2, AA01APLED AA01APLED IP44 10W/840 AC C AP LED pylväs antiikkipronssi 2,3 LED-seinämallit AA03LED AA03LED IP44 10W/840 AC C VA LED seinä valkoinen 2, AA03MLED AA03MLED IP44 10W/840 AC C MU LED seinä musta 2, AA03GHLED AA03GHLED IP44 10W/840 AC C GH LED seinä grafiitinharmaa 2, AA03APLED AA03APLED IP44 10W/840 AC C AP LED seinä antiikkipronssi 2,7 Katso tarkemmat tuotetiedot netistä: 04/12/17 101

104 Snro Tyyppi Tuotenimi Kanta Malli Väri Kg E27-kantaiset mallit AA01 AA01 IP44 60W E27 AC C VA E27 pylväs valkoinen 2, AA01M AA01M IP44 60W E27 AC C MU E27 pylväs musta 2, AA01GH AA01GH IP44 60W E27 AC C GH E27 pylväs grafiitinharmaa 2, AA01AP AA01AP IP44 60W E27 AC C AP E27 pylväs antiikkipronssi 2,1 E27-kantaiset seinämallit AA03 AA03 IP44 60W E27 AC C VA E27 seinä valkoinen 2, AA03M AA03M IP44 60W E27 AC C MU E27 seinä musta 2, AA03GH AA03GH IP44 60W E27 AC C GH E27 seinä grafiitinharmaa 2, AA03AP AA03AP IP44 60W E27 AC C AP E27 seinä antiikkipronssi 2,5 Aaria LED Ø 300 Ø Ø % Aaria pylväsmalli Aaria seinämalli 102 Pidätämme oikeudet muutoksiin.

105 Aaria valaisee takapihat ja kestää katseita myös julkisissa tiloissa. Prismoitettu kupu hajauttaa energiatehokkaan valon tasaisesti pihapiiriin. Pidätämme oikeudet muutoksiin. 103

106 Averia E27 Averia-ulkovalaisinsarjasta löytyy valaisimet koko pihapiiriin. Sarja muodostuu yhtenäisestä kokonaisuudesta seinä- ja pylväsvalaisimia. Perusmateriaaleina on sekä aito kupari että kestävä alumiini. AVG02 Pylvään päähän ja seinälle; Averia on erinomainen tunnelman tuoja. 104 Pidätämme oikeudet muutoksiin.

107 IP44 3x2,5mm² AVG03 AVG07M Rakenne > > Runko ja heijastinleijat pulverimaalattua alumiinia, kuparivalaisimissa runko ja hattuleija patinoitua kuparia, heijastinleijat lakattua kuparia. Patinointiprosessista johtuen kuparihatuissa esiintyy normaalia patinoituvan kuparin värivaihtelua. > > Värit: valkoinen, musta, grafiitinharmaa ja kupari > > Kupu kirkasta tai mattalasia, mattalasi mustissa ja grafiitinharmaissa valaisimissa, muissa kirkas lasikupu > > Seinämallien seinäkiinnikkeet pulverimaalattua, sinkittyä terästä > > Pylväät ja muurijalat (tilattavissa erikseen) pulverimaalattua, alusinkittyä terästä, kuparivalaisimen kanssa suositellaan antikkipronssista pylvästä ja muurijalkaa > > Suositellaan LED- tai energiansäästölamppua 8-20W, kanta E27, valonlähteen mitat maximissaan; leveys 68 mm ja pituus 188 mm Asennus > > Seinään, muurijalkaan ø 50 mm tai pylvääseen ø 50 mm > > Seinämallit voidaan asentaa jakorasian päälle, 4 kiinnitysreikää 78 mm jaolla > > AVG01/02 pylväsmallit: Pylvääseen ø 50 mm (1,5 m VP150050/väri tai 2,0 m VP225050/väri). Maatuki MT (ø 50 mm). Muurijalkaan; MJ-5/väri. Muurijalkoja saatavana 13,5 cm ja 120 cm korkuisina. Asennustarvikkeet eivät sisälly toimitukseen. > > Kytkentä: Seinävalaisin: Kytkentärima kupissa 3x2,5 mm² ketjutettava, murtoaihiot pintakaapelointia varten Pylväsvalaisin: Kytkentärima valaisimessa 3x2,5mm² ketjutettava Tilauksesta > > Helmenharmaa, antiikkihopea ja antiikkipronssi > > AVGP05/AVGP06 pylväsmajakka (valkoinen, musta, grafiitinharmaa ja kupari) AVG01GHLED Snro Tyyppi Tuotenimi Kanta Malli Väri Kg Pylväsvalaisin (pylväs, 50 mm, tilattava erikseen) AVG01 AVG01 IP44 75W E27 G C VA E27 pylväs valkoinen 0, AVG01M AVG01M IP44 75W E27 G O MU E27 pylväs musta 0, AVG01GH AVG01GH IP44 75W E27 G C GH E27 pylväs grafiitinharmaa 0, AVG02 AVG02 IP44 75W E27 G C CU E27 pylväs kupari 1,1 Majakka pylväsvalaisin (pylväs, 50 mm tilattava erikseen) AVGP05 AVGP05 60W E27 VA E27 pylväs valkoinen 0, AVGP05M AVGP05M 60W E27 MU E27 pylväs musta 0, AVGP05GH AVGP05GH 60W E27 GH E27 pylväs grafiitinharmaa 0, AVGP06 AVGP06 60W E27 KUPARI E27 pylväs kupari 1,0 Seinävalaisin ylöspäin AVG03 AVG03 IP44 75W E27 G C VA E27 seinä valkoinen 1, AVG03M AVG03M IP44 75W E27 G O MU E27 seinä musta 1, AVG03GH AVG03GH IP44 75W E27 G O GH E27 seinä grafiitinharmaa 1, AVG04 AVG04 IP44 75W E27 G C CU E27 seinä kupari 1,6 Seinävalaisin alaspäin AVG07 AVG07 IP44 75W E27 G C VA E27 seinä valkoinen 1, AVG07M AVG07M IP44 75W E27 G O MU E27 seinä musta 1, AVG07GH AVG07GH IP44 75W E27 G O GH E27 seinä grafiitinharmaa 1, AVG08 AVG08 IP44 75W E27 G C CU E27 seinä kupari 1,7 Seinämajakka AVGP03 AVGP03 IP44 75W E27 G C VA E27 seinä valkoinen 1, AVGP03M AVGP03M IP44 75W E27 G O MU E27 seinä musta 1, AVGP03GH AVGP03GH IP44 75W E27 G O GH E27 seinä grafiitinharmaa 1, AVGP04 AVGP04 IP44 75W E27 G C CU E27 seinä kupari 1,6 Katso tarkemmat tuotetiedot netistä: 04/12/17 105

108 Snro Tyyppi Tuotenimi Kanta Malli Väri Kg Pylväät ø 50 mm, sopii AVG01/02 ja AVGP05/06 Korkeus m VP150050/V VP150050/V 1.5M 50MM VA 1,5 valkoinen 2, VP150050/M VP150050/M 1.5M 50MM MU 1,5 musta 2, VP150050/GH VP150050/GH 1.5M 50MM GH 1,5 grafiitinharmaa 2, VP150050/AP VP150050/AP 1.5M 50MM ANTPRONS 1,5 antiikkipronssi 2, VP225050/V VP225050/V 2M 50MM VA 2,0 valkoinen 3, VP225050/M VP225050/M 2M 50MM MU 2,0 musta 3, VP225050/GH VP225050/GH 2M 50MM GH 2,0 grafiitinharmaa 3, VP225050/AP VP225050/AP 2M 50MM ANTPRONS 2,0 antiikkipronssi 3,5 Muurijalat ø 50 mm, sopii malleihin AVG01 ja AVG02 Korkeus cm MJ-5V MJ-5V 50.8 VA 13,5 valkoinen 0, MJ-5M MJ-5M 50.8 MU 13,5 musta 0, MJ-5GH MJ-5GH 50.8 GH 13,5 grafiitinharmaa 0, MJ-5AP MJ-5AP 50.8 ANTPRONS 13,5 antiikkipronssi 0, MJ-5V/120 MJ-5V/ VA 1200MM 120 valkoinen 2, MJ-5M/120 MJ-5M/ MU 1200MM 120 musta 2, MJ-5GH/120 MJ-5GH/ GH 1200MM 120 grafiitinharmaa 2, MJ-5AP/120 MJ-5AP/ ANTPRONS1200MM 120 antiikkipronssi 2,2 Maatuet pylväisiin MT MT MAATUKI 50MM Terrafix ø 50 mm pylväisiin 0,45 G = lasikupu, C = kirkas, O = opaali/matta. Teho ilmoitettu max. hehkulamppukuormana, suositellaan energiansäästö- tai ledilamppua Ø258 Ø Ø Ø Ø Ø292 AVG01/AVG02 AVG03/AVG04 AVG07/AVG08 Ø160 Ø 160 Ø Ø 8 Ø Ø122 Ø50 44 AVGP03/AVGP04 AVGP05/AVGP06 MJ-5 Ø 50 Ø 50 Ø 215 Ø Irroitettavat keskityspalikat pylvään keskittämiseksi ja tiivistämiseksi maatuen suuaukkoon. MT 106 Pidätämme oikeudet muutoksiin.

109 Averia kutsuu kotiin ja merkitsee kulkureittejä pihapiirissä ja terasseilla. Kupari tuo arvokkuutta ja antiikkipronssi sulautuu kauniisti pihoihin ja julkisivuun. Pidätämme oikeudet muutoksiin. 107

110 Averia Pollari E27 AVGP01GH Averia-ulkovalaisinsarjaa täydentävät pollari-malliset valaisimet. Averia pollareilla voidaan toteuttaa näyttäviä valaistuksia sisäänkäyntien, kulkuväylien, terassien ja istutuskokonaisuuksien yhteyteen. Perusmateriaaleina on sekä aito kupari että kestävä alumiini. Tyylikäs ja jykevä puutarhavalaisin, joka luo arvokasta tunnelmaa. 108 Pidätämme oikeudet muutoksiin.

111 IP44 3x2,5mm² AVGP01 AVGP01M Rakenne > > Runko ja heijastinleijat pulverimaalattua alumiinia, kuparivalaisimissa runko ja hattuleija patinoitua kuparia, heijastinleijat lakattua kuparia. Patinointiprosessista johtuen kuparihatuissa esiintyy normaalia patinoituvan kuparin värivaihtelua. > > Pulverimaalattu alumiinipylväs sisältyy toimitukseen, korkeus 950 mm, halkaisija 120 mm > > Värit: valkoinen, musta, grafiitinharmaa ja kupari > > Kupu kirkasta tai mattalasia, mattalasi mustissa ja grafiitinharmaissa valaisimissa, muissa kirkas lasikupu > > Suositellaan LED- tai energiansäästölamppua 8-20W, kanta E27, valonlähteen mitat maksimissaan: leveys 68 mm ja pituus 251 mm Asennus > > Averia pollari valaisimet on mahdollista asentaa koviin pintoihin kuten kivi-, asvaltti-, betoni- ja puupintoihin. Pylvään pohjalevyssä on kolme 11 mm kiinnitysreikää ja keskellä 40x25 mm reikä kaapelille. > > Lisävarusteena upotusputki MTTUKI60 (pit. 400 mm, halk. 60 mm), jonka avulla valaisin voidaan asentaa 60 mm betoniseen maatukeen > > Pollarivalaisin ketjutettava Tilauksesta > > 35W HIE > > Helmenharmaa, antiikkihopea ja antiikkipronssi > > 650 mm alumiinirungolla, valaisimen kokonaiskorkeus on 910 mm AVGP02CU A B 400 AVGP01/02 Ø 60 MTTUKI60 Snro Tyyppi Tuotenimi Kanta Väri Kg A B Averia pollari - malli Majakka AVGP01 AVGP01 60W E27 VA 1210MM E27 valkoinen 7, AVGP01M AVGP01M 60W E27 MU 1210MM E27 musta 7, AVGP01GH AVGP01GH 60W E27 GH 1210MM E27 grafiitinharmaa 7, AVGP02CU AVGP02CU 60W E27 KUPARI 1210MM E27 kupari 8, Pollarin upotusputki MTTUKI60 MTTUKI60 60MM MAATUEN SOVITE pituus 400 mm, halk. 60 mm Teho ilmoitettu max. hehkulamppukuormana, suositellaan energiansäästö- tai ledilamppua. Katso tarkemmat tuotetiedot netistä: 04/12/17 109

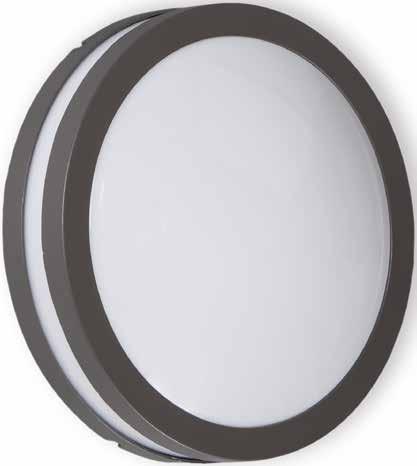

112 Lumia LED E27 AVN260GHLED Tyylikäs, grafiitinharmaa väri ja moderni muotoilu tekevät Lumia-sarjan valaisimista oivan valinnan moderniin pihapiiriin. Sarjasta löytyy mallit yleisja korostusvalaistukseen. Lumia-sarjan valaisimet ovat yhdisteltävissä Averia-sarjan grafiitinharmaiden pylväs- ja pollarimallien kanssa. Kestävä ja tyylikäs alumiinivalaisin, sopii vaikka numerovalaisimeksi. 110 Pidätämme oikeudet muutoksiin.

113 IP54 3x1,5mm² Rakenne > > Runko alumiinia > > Kupu uv-suojattua polykarbonaattia > > Väri grafiitinharmaa (GH) tai valkoinen (VA) > > IK08 Asennus > > Seinään tai kattoon, ketjutettava 3x1,5 mm 2 AVN260LGH Valikoima > > E27-kantaiset mallit yleis- ja numerovalaistukseen. max. 60W, suositellaan 11-18W energiansäästölamppua, valonlähteen mitat maksimissaan; leveys 45 mm ja pituus 145 mm > > LED-mallit: AVN ottoteho 8W, valaisimen valovirta 450 lm (kehyksellä) / 290 lm (luomella), 4000 K, Ra > 80, tehokerroin 0,92 AVN260L AVN260GHLED Ø Ø14 59 Ø260 Ø % AVN260GH AVN260LGH Snro Tyyppi Tuotenimi Kanta Malli Väri Kg LED-mallit AVN260GHLED AVN260GHLED IP54 8W/840 PC GH LED seinä/katto grafiitinharmaa 1, AVN260LGHLED AVN260LGHLED IP54 8W/840 PC GH LED seinä grafiitinharmaa 1,2 Seinä-/kattovalaisin AVN260 AVN260 IP54 60W E27 PC O VA E27 valkoinen 1, AVN260GH AVN260GH IP54 60W E27 PC O GH E27 grafiitinharmaa 1,2 Seinävalaisin luomella AVN260L AVN260L IP54 60W E27 PC O VA E27 valkoinen 1, AVN260LGH AVN260LGH IP54 60W E27 PC O GH E27 grafiitinharmaa 1,2 Katso tarkemmat tuotetiedot netistä: 04/12/17 111

114 Lumia-spotti GU10 AVN01GH Tyylikäs, grafiitinharmaa väri ja moderni muotoilu tekevät Lumia-sarjan valaisimista oivan valinnan moderniin pihapiiriin. Sarjasta löytyy mallit yleisja korostusvalaistukseen. Lumia-sarjan valaisimet ovat yhdisteltävissä Averia-sarjan grafiitinharmaiden pylväs- ja pollarimallien kanssa. Kohdevaloksi kotiseinälle tai mökille. Kestävä ja edullinen. 112 Pidätämme oikeudet muutoksiin.

115 IP44 3x1,5mm² Rakenne > > Runko alumiinia > > Suojalasi (AVN01GH, AVN03GH, AVN07GH ja AVN08GH) > > Väri grafiitinharmaa (GH) Asennus > > Seinään, päättyvä 3x1,5 mm 2 > > AVN01GH-malli varustettu maapiikillä sekä 5,5 m kumikaapelilla (H05RN-F 2x1,0 mm 2 ) ja pistotulpalla AVN03GH Valikoima > > GU10-kantaiset mallit korostusvalaistukseen, valonlähdevaihtoehdot: GU10 CFL 9W GU10 LED max. 7W GU10 halogeeni max. 35W Valonlähteen max. korkeus 76 mm AVN07GH AVN08GH 260 L=5500 GU10 max 76 mm GU10 max 76 mm AVN01GH AVN03GH max 76 mm GU AVN07GH AVN08GH Snro Tyyppi Tuotenimi Kanta Malli Kg Lumia pylväs, 2-osainen, maapiikki, CL AVN01GH AVN01GH IP44 2X35W GU10 G C GH GU10 pylväs 1,6 Lumia seinäspotti AVN03GH AVN03GH IP44 50W GU10 G C GH GU10 seinä 0,7 Lumia seinäspotti, suunnattava AVN07GH AVN07GH IP44 35W GU10 G C GH GU10 seinä 0,6 Lumia seinäspotti, ylös-alas AVN08GH AVN08GH IP44 2X35W GU10 G C GH GU10 seinä 1,1 Katso tarkemmat tuotetiedot netistä: 04/12/17 113

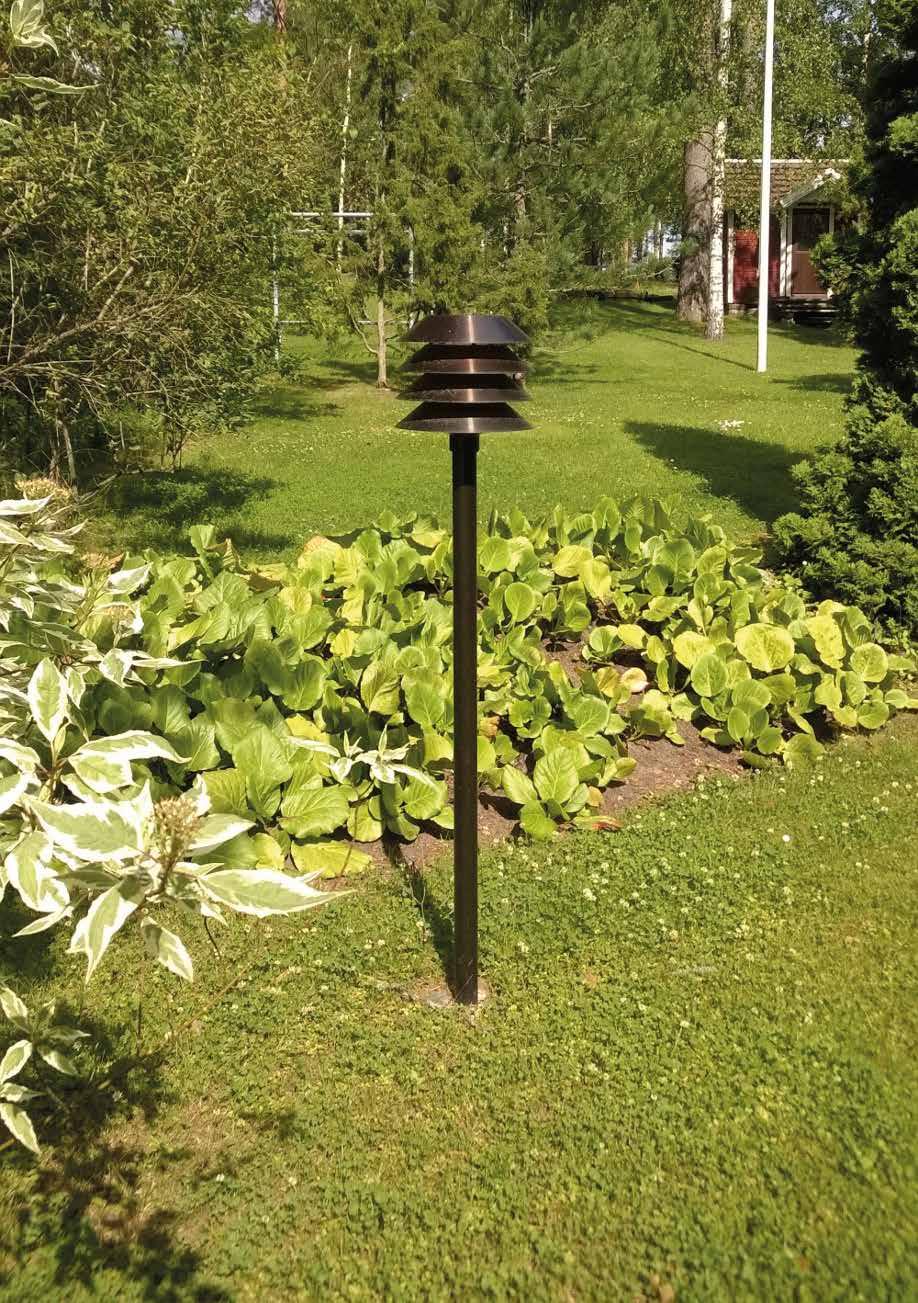

116 Käpy E27 Perinteinen puutarhan pienpylväsvalaisin, joka luo tunnelmaa. Käpyvalaisimet soveltuvat pihojen, polkujen ja istutusten valaisemiseen. AT101CU Klassikko! 114 Pidätämme oikeudet muutoksiin.

117 IP23 3x2,5mm² AT101ALV Rakenne > > Runko ja heijastinleijat pulverimaalattua alumiinia tai patinoitua kuparia. Patinointiprosessista johtuen kuparisissa heijastinleijoissa esiintyy normaalia patinoituvan kuparin värivaihtelua. > > Pylväät pulverimaalattua, alusinkittyä terästä > > Värivaihtoehdot: antiikkipronssi, musta, valkoinen ja patinoitu kupari > > Toimitetaan ilman valonlähdettä, suositellaan ulkokäyttöön tarkoitettua LED- tai energiansäästölamppua 8-20W, kanta E27 Asennus > > Pylväsmallit: Pylvääseen ø 50 mm (1,5 m VP150050/väri tai 2,0 m VP225050/väri). Maatuki MT (ø 50 mm). Muurijalkaan MJ-5/väri. Muurijalkoja saatavana 13,5 cm ja 120 cm korkuisina Seinään SK-5 seinävarrella Asennustarvikkeet eivät sisälly toimitukseen > > Seinämallit suoraan seinään > > Kytkentärima valaisimessa 3x2,5 mm² ketjutettava AT103ALM AT103ALAP Snro Tyyppi Tuotenimi Kanta Väri Kg Käpy (4-leijaa) AT101ALAP AT101ALAP 100W E27 ANTPRONS E27 antiikkipronssi 1, AT101ALM AT101ALM 100W E27 MU E27 musta 1, AT101ALV AT101ALV 100W W27 VA E27 valkoinen 1, AT101CU AT101CU 100W E27 KUPARI E27 patinoitu kupari 1,4 Seinäkäpy AT103ALAP AT103ALAP 100W E27 ANTPRONS E27 antiikkipronssi 0, AT103ALM AT103ALM 100W E27 MU E27 musta 0, AT103ALV AT103ALV 100W E27 VA E27 valkoinen 0, AT103CU AT103CU 100W E27 KUPARI E27 patinoitu kupari 0,7 Pylväät Korkeus ø mm VP150050/AP VP150050/AP 1.5M 50MM ANTPRONS 1,5 50,8 antiikkipronssi 2, VP150050/M VP150050/M 1.5M 50MM MU 1,5 50,8 musta 2, VP150050/V VP150050/V 1.5M 50MM VA 1,5 50,8 valkoinen 2, VP225050/AP VP225050/AP 2M 50MM ANTPRONS 2 50,8 antiikkipronssi 3, VP225050/M VP225050/M 2M 50MM MU 2 50,8 musta 3, VP225050/V VP225050/V 2M 50MM VA 2 50,8 valkoinen 3,5 Katso tarkemmat tuotetiedot netistä: 04/12/17 115

118 Snro Tyyppi Tuotenimi Väri Kg Maatuet pylväisiin ø mm MT MT MAATUKI 50MM Terrafix 50 0,5 Seinävarret ø mm SK-5AP SK-5AP SEINÄKIINNIKE ANTPRONS 50,8 antiikkipronssi 0, SK-5M SK-5M SEINÄKIINNIKE MU 50,8 musta 0, SK-5V SK-5V SEINÄKIINNIKE VA 50,8 valkoinen 0,8 Muurijalat Korkeus ø mm MJ-5AP MJ-5AP 50.8 ANTPRONS 13,5 50,8 antiikkipronssi 0, MJ-5M MJ-5M 50.8 MU 13,5 50,8 musta 0, MJ-5V MJ-5V 50.8 VA 13,5 50,8 valkoinen 0, MJ-5AP/120 MJ-5AP/ ANTPRONS1200MM ,8 antiikkipronssi 2, MJ-5M/120 MJ-5M/ MU 1200MM ,8 musta 2, MJ-5V/120 MJ-5V/ VA 1200MM ,8 valkoinen 2,2 Teho ilmoitettu max. hehkulamppukuormana, suositellaan ulkokäyttöön tarkoitettua LED- tai energiansäästölamppua 8-20W Ø 290 Ø Ø 50,8 Ø AT101 AT103 seinäkäpy Ø 50 Ø 50 Ø 215 Ø Ø 50 Ø Ø Ø 8 Ø MJ Irroitettavat keskityspalikat pylvään keskittämiseksi ja tiivistämiseksi maatuen suuaukkoon. MT SK Pidätämme oikeudet muutoksiin.

119 Käpy valaisee hellästi ja sulautuu valoisaan aikaan mainiosti kaikenlaisiin pihapiireihin. Aikamme klassikko on saatavilla useissa eri väreissä! Pidätämme oikeudet muutoksiin. 117

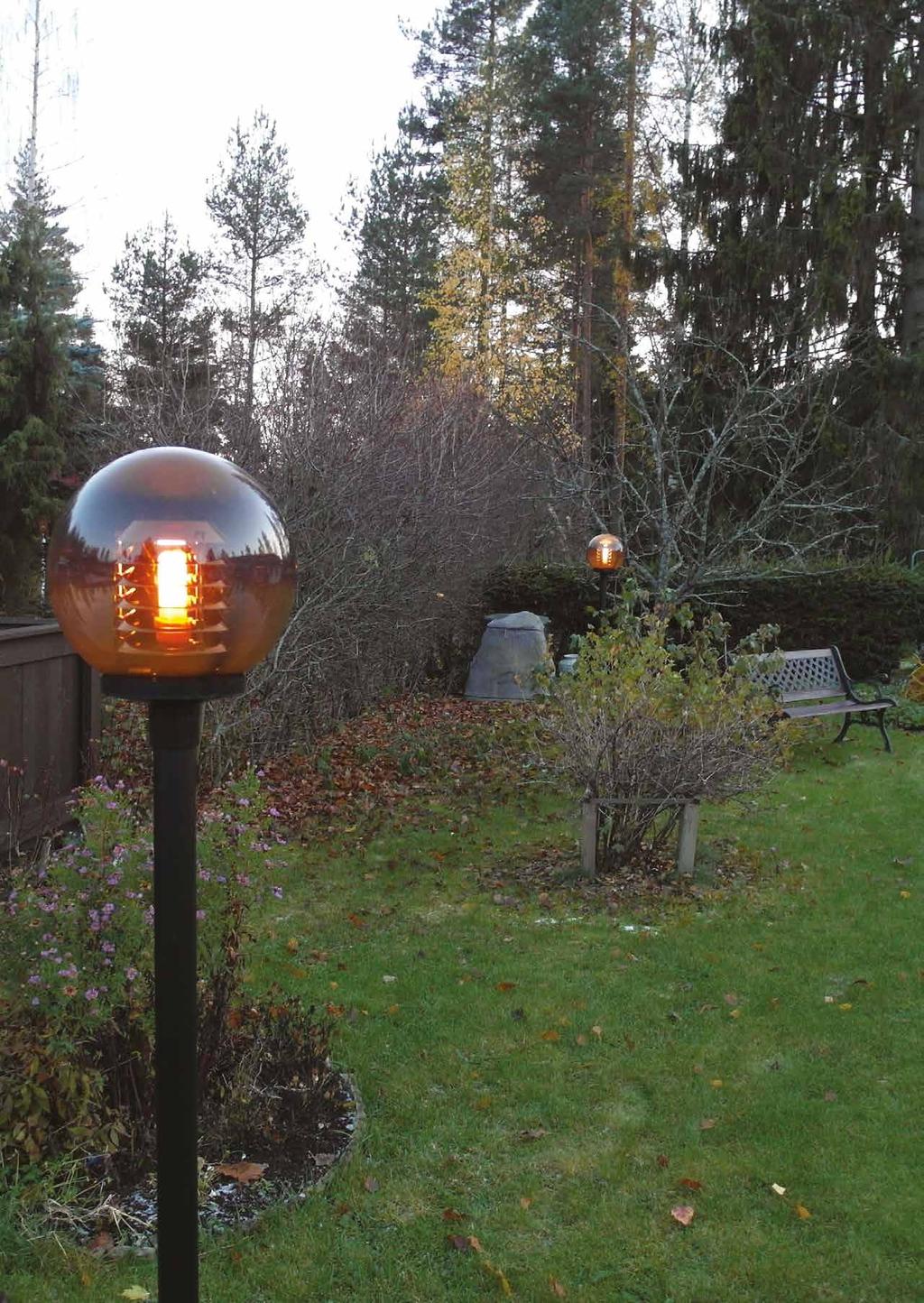

120 Tellus E27 Tellus-ulkovalaisinsarja pihojen, pysäköintialueiden ja puistojen valaistukseen. Pallon halkaisija 300 tai 400 mm. AT4302SK Komea pylväsvalaisin, joka valaisee suuremmankin tilan. 118 Pidätämme oikeudet muutoksiin.

121 IP23 3x2,5mm² AT4302KK Rakenne > > Runko ja kupu UV-suojattua iskunkestävää polykarbonaattia. Lamellihäikäisysuoja metalloitua polykarbonaattia > > Pylväät pulverimaalattua, alusinkittyä terästä > > Kuvun värit: kirkas, opaali ja savu > > Kuparin värinen häikäisysuoja kirkkaassa ja savukuvullisessa mallissa > > Kannan väri musta > > Toimitetaan ilman valonlähdettä > > Valonlähteet: AT suositellaan LED- tai energiansäästölamppua max. 20W, kanta E27 AT suositellaan LED- tai energiansäästölamppua max. 30W, kanta E27 Asennus > > AT4302: Pylvääseen ø 50 mm, musta (1,5 m VP150050/M tai 2,0 m VP225050/M). Maatuki MT (ø 50 mm). Muurijalkaan MJ-5M musta. Muurijalkoja saatavana 13,5 cm ja 100 cm korkuisina Seinään SK-5 seinävarrella > > AT4402: Pylvääseen ø 60 mm, musta (3,5 m VP350060/M2) > > Asennustarvikkeet eivät sisälly toimitukseen > > Kytkentärima valaisimessa 3x2,5 mm² ketjutettava AT4302OP Snro Tyyppi Tuotenimi Kanta Kuvun väri Kävyn väri Kannan väri Kg Pallot, halkaisija 300 mm AT4302KK AT4302KK 100W E27 C E27 kirkas kupari musta 1, AT4302OP AT4302OP 100W E27 O E27 opaali - musta 1, AT4302SK AT4302SK 100W E27 SAVU E27 savu kupari musta 1,5 Pallot, halkaisija 400 mm AT4402KK AT4402KK 150W E27 C E27 kirkas kupari musta 4, AT4402OP AT4402OP 150W E27 O E27 opaali - musta 4, AT4402SK AT4402SK 150W E27 SAVU E27 savu kupari musta 4,2 Pylväät ø 50 mm Korkeus m Väri VP150050/M VP150050/M 1.5M 50MM MU 1,5 musta 2, VP225050/M VP225050/M 2M 50MM MU 1,5 musta 3,5 Katso tarkemmat tuotetiedot netistä: 04/12/17 119

122 Snro Tyyppi Tuotenimi Kanta Kuvun väri Kävyn väri Kannan väri Kg Maatuki pylväisiin ø 50 mm Väri MT MT MAATUKI 50MM Terrafix 0,45 Seinäkannake ø 50 mm SK-5M SK-5M SEINÄKIINNIKE MU musta 0,8 Muurijalka ø 50 mm MJ-5M MJ-5M 50.8 MU musta 0,4 Pylväs ø 60 mm Korkeus m VP350060/M2 VP350060/M2 3.5M 60MM MU 3,5 musta 10,2 Teho ilmoitettu max. hehkulamppukuormana, ulkokäyttöön soveltuvaa LED- tai energiansäästölamppua Ø 300 Ø400 Ø Ø 8 Ø 115 Ø 50 Ø Ø 50 Ø 50 Ø Ø 50 Ø Ø Irroitettavat keskityspalikat pylvään keskittämiseksi ja tiivistämiseksi maatuen suuaukkoon MT Seinäkannake SK Pidätämme oikeudet muutoksiin.

123 Tellus sopii kokonsa puolesta korkeampaankin pylvääseen luoden tilan tuntua ja arvokkuutta. Pidätämme oikeudet muutoksiin. 121

124

125 Julkiset tilat

126 Aino LED T5 Aino on elegantin tyylikäs, tilaa jäsentävä julkisten tilojen LED- ja T5-pinta-/ripustusvalaisin. Sopivia käyttökohteita ovat toimistot, käytävät ja sisääntuloaulat. AI28M033 Optics Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Kepeä ja kaunis valaisin, joka taipuu moneen käyttöön. 124 Pidätämme oikeudet muutoksiin.

127 IP20 5x2,5mm² 3x2,5mm² AIL14493 Upotuskehys T5-malleille AI281093Y Rakenne > > Runko valkoiseksi (RAL 9016) pulverimaalattua alumiiniprofiilia, harmaat AIH-mallit (RAL 9006) tilauksesta > > Häikäisysuoja anodisoitua alumiinia (33) tai uritettua satiiniakryylia (93) > > Mallit: Alavalomallit Hajavalomallit (Y), ylävalo n. 10 % (T5) ja n. 20 % (LED), ylävaloaukkojen pölysuoja kirkasta akryylilevyä > > LED-mallit satiiniakryylikuvulla: Ottotehot ja valaisimien valovirrat ks. taulukko 4000 K, Ra > 80, tehokerroin 0,98 tai 0,90 (DALI) Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Ohjaustavat > > Painonappi-ohjaus (ES) > > 1-10V (ELD), vain T5-mallit > > DALI (ED) Asennus > > Vaijeriripustus > > Asennus suoraan kattopintaan tai ripustuskiskoon toimitukseen sisältyvillä kiinnikkeillä. Huom! Valaisimen kytkentä tehtävä ennen kiinnitystä kattoon tai valaisinripustuskiskoon. > > Uppoasennus erillisellä upotuskehyksellä (T5-mallit) Upotusaukon mitat = valaisimen mitat + 10 mm > > -o- 3x1,5 mm 2 tai 5x1,5 mm 2 (DALI), kytkentäpiste valaisimen päädyssä > > AIRK-ramppiasennussarjat valaisimien suoraan tai 90 kulmassa tapahtuvaan rampitukseen. Sarjat sisältävät jatkokappaleen ja kiinnitysruuvit. > > Asennustarvikkeet tilattavissa erikseen Tilauksesta > > Vetokytkimellä, liitosjohdolla, valonlähteillä > > Valaisinkohtaisella sensorilla varustetut mallit > > Ramppimallit > > Harmaana (RAL 9006) > > Valaisinkohtaisella sensorilla varustetut mallit. Tarkista mallikohtainen saatavuus Ensto Lightingin tuotehallinnasta. Snro Tyyppi Tuotenimi Teho Kanta Kg A E Valovirta Ohjaus Aino LED -alavalomallit, satiinikupu (93) AIL14493 AIL14493 LED 22W/840 AC F 22W LED 3, lm AIL14493ED AIL14493ED LED 22W/840 AC F DA 22W LED 3, lm DALI AIL15493 AIL15493 LED 26W/840 AC F 26W LED 4, lm AIL15493ED AIL15493ED LED 26W/840 AC F DA 26W LED 4, lm DALI Aino LED -hajavalomallit, ylävalo n. 20 %, satiinikupu (93) AIL14493Y AIL14493Y LED 27W/840 AC F 27W LED 3, lm AIL14493YED AIL14493YED LED 27W/840 AC DA 27W LED 3, lm DALI AIL15493Y AIL15493Y LED 30W/840 AC F 30W LED 4, lm AIL15493YED AIL15493YED LED 30W/840 AC DA 30W LED 4, lm DALI Katso tarkemmat tuotetiedot netistä: 04/12/17 125

128 Snro Tyyppi Tuotenimi Teho Kanta Kg A E Valovirta Ohjaus Alavalomallit - puolikiiltävä matalaluminanssiritilä (33) AI AI T5 28W 28W G5 3, AI281033ED AI281033ED T5 28W DALI 28W G5 3, DALI AI AI T5 35W 35W G5 4, AI351033ED AI351033ED T5 35W DALI 35W G5 4, DALI AI AI T5 49W 49W G5 4, AI491033ED AI491033ED T5 49W DALI 49W G5 4, DALI AI AI T5 54W 54W G5 3, AI541033ED AI541033ED T5 54W DALI 54W G5 3, DALI Hajavalomallit, ylävalo 10 % - puolikiiltävä matalaluminanssiritilä (33) AI281033Y AI281033Y T5 28W 28W G5 3, AI281033YED AI281033YED T5 28W DALI 28W G5 3, DALI AI351033Y AI351033Y T5 35W 35W G5 4, AI351033YED AI351033YED T5 35W DALI 35W G5 4, DALI AI491033Y AI491033Y T5 49W 49W G5 4, AI491033YED AI491033YED T5 49W DALI 49W G5 4, DALI AI541033Y AI541033Y T5 54W 54W G5 3, AI541033YED AI541033YED T5 54W DALI 54W G5 3, DALI Alavalomallit - uritettu satiinikupu (93) AI AI T5 28W AC C 28W G5 3, AI281093ED AI281093ED T5 28W AC C DALI 28W G5 3, DALI AI AI T5 35W AC C 35W G5 4, AI351093ED AI351093ED T5 35W AC C DALI 35W G5 4, DALI AI AI T5 49W AC C 49W G5 4, AI491093ED AI491093ED T5 49W AC C DALI 49W G5 4, DALI AI AI T5 54W AC C 54W G5 3, AI541093ED AI541093ED T5 54W AC C DALI 54W G5 3, DALI Hajavalomallit, ylävalo 10 % - uritettu satiinikupu (93) AI281093Y AI281093Y T5 28W AC C 28W G5 3, AI281093YED AI281093YED T5 28W AC C DALI 28W G5 3, DALI AI351093Y AI351093Y T5 35W AC C 35W G5 4, AI351093YED AI351093YED T5 35W AC C DALI 35W G5 4, DALI AI491093Y AI491093Y T5 49W AC C 49W G5 4, AI491093YED AI491093YED T5 49W AC C DALI 49W G5 4, DALI AI541093Y AI541093Y T5 54W AC C 54W G5 3, AI541093YED AI541093YED T5 54W AC C DALI 54W G5 3, DALI Aino asennustarvikkeet RVLX04 RVLX04 VAIJERIR.PARI 1.5M Ø31 vaijeririp.srj 1.5m kitkal. kupin halkaisija 31 mm UKAI28V-N UKAI28V-N UPOTUSKEHYS 28/54W upotuskehys 28/54W valkoinen UKAI35V-N UKAI35V-N UPOTUSKEHYS 35/49W upotuskehys 35/49W valkoinen AIRK AIRK RAMPPIASSARJA SUORA jatkokappale suora AIRKL90 AIRKL90 RAMPPISARJA 90AST VAS 90 ast. kulmajatkokappale vasemmalle AIRKR90 AIRKR90 RAMPPISARJA 90AST OIK 90 ast. kulmajatkokappale oikealle 126 Pidätämme oikeudet muutoksiin.

129 T5 alavalomallit, ritilä T5 hajavalomallit, ritilä T5 alavalomallit, satiinikupu 70% 75% 48% T5 hajavalomallit, satiinikupu LED alavalomallit, satiinikupu LED hajavalomallit, satiinikupu "A" 1202 (28/54W) 54% 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) 100% 100% "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 22W) 1450 (LED 26W) 23 "C" 800 (28/54W) 1100 (35/49W) 560 (LED 22W) 840 (LED 26W) 23 K 75 L 70 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) "E" 980 (28/54W) 1280 (35/49W) 948 (LED 22W) 1228 (LED 26W) 111 "A" 1202 (28/54W) 1502 Aino (35/49W) alavalolla 1170 (LED 27W) 1450 (LED 30W) 23 "A" 1202 (28/54W) 1502 (35/49W) 1170 (LED 27W) 1450 (LED 30W) 23 L 70 L 70 K 75 K "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 L 70 AIRKR90 oikea 111 "E" 980 (28/54W) 1280 (35/49W) 948 (LED 27W) 1228 (LED 30W) 111 Aino ala-/ylävalolla 76 Katon aukko 1215 (28/54W) 1515 (35/49W) 202 "E" 800 (28/54W) 1300 (35/49W) 202 AIRKL90 vasen K 76 Katon aukko 85 "A" 1233 (28/54W) 1533 (35/49W) 101 L 74 Aino upotuskehys (T5-mallit) AIRK suora Pidätämme oikeudet muutoksiin. 127

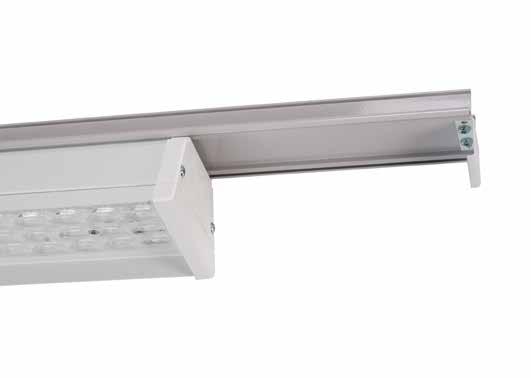

130 Aino Ramppi LED T5 AIR228M1033 Linjakkaan ja ohuen muotoilunsa ansiosta Aino Ramppi on erinomainen ratkaisu perustoimistoista arkkitehtonisesti vaativiin kohteisiin. Pitkän, yhtenäisen rungon omaava valaisin on parhaimmillaan toimistoissa, auloissa ja neuvotteluhuoneissa. Optics DALI Dimming Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Kaunis Aino saatavana myös ramppiversiona. 128 Pidätämme oikeudet muutoksiin.

131 IP20 5x1,5mm² 3x1,5mm² AIL18493 RVLX04 Rakenne > > Runko valkoiseksi (RAL 9016) pulverimaalattua alumiiniprofiilia > > Häikäisysuoja anodisoitua alumiinia (33) tai uritettua satiiniakryylia (93) > > Alavalomallit > > T5-mallit varustettu putkitehon tunnistavalla liitäntälaitteella, tehot 35/49W ja 28/54W > > LED-mallit satiiniakryylikuvulla: Ottoteho 44W, valaisimen valovirta 3824 lm Vakio ja DALI -mallit 4000 K, Ra > 80, tehokerroin 0,95 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Vaijeriripustus > > Asennus suoraan kattopintaan tai ripustuskiskoon toimitukseen sisältyvillä kiinnikkeillä. Huom! Valaisimen kytkentä tehtävä ennen kiinnitystä kattoon tai valaisinripustuskiskoon. > > -o- 3x1,5 mm 2 tai 5x1,5 mm 2 (DALI), kytkentäpiste valaisimen päädyssä > > Asennustarvikkeet tilattavissa erikseen Tilauksesta > > Aino Ramppi LED: AIL110493, ottoteho 52W, valovirta 6014 lm, pituus 2830 mm, paino 8 kg > > Ohjattavat mallit (T5): Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) > > Vetokytkimellä (vain ritilämallit), liitosjohdolla, valonlähteillä > > Harmaana (RAL 9006) > > Valaisinkohtaisella sensorilla varustetut mallit 44W 3824 lm Snro Tyyppi Tuotenimi Kanta Kg Pituus Ohjaus LED-alavalomallit - satiinikupu AIL18493 AIL18493 LED 44W/840 AC F LED 7, AIL18493ED AIL18493ED LED 44W/840 AC F DA LED 7, DALI T5 alavalomallit multilaitteella, puolikiiltävä matalaluminanssiritilä (33) AIR228M1033 AIR228M1033 T5 2x1x28/54W G5 7, AIR235M1033 AIR235M1033 T5 2x1x35/49W G5 8, T5 alavalomallit multilaitteella, satiinikupu (93) AIR228M1093 AIR228M1093 T5 2x1x28/54W AC F G5 7, AIR235M1093 AIR235M1093 T5 2x1x35/49W AC F G5 8, Katso tarkemmat tuotetiedot netistä: 04/12/17 129

132 kattokiinnitysväli , kattokiinnitysväli ripustusväli 2068 Aino Ramppi AIR228M ,4 111 ripustusväli 2668 Aino Ramppi AIR235M ,5 315 kattokiinnitysväli ripustusväli 2046 Aino Ramppi LED AIL Pidätämme oikeudet muutoksiin.

133 Aino sopii moneen tilaan ja tarkoitukseen. Asennusmahdollisuuksia on useita ja valikoima laaja. Pidätämme oikeudet muutoksiin. 131

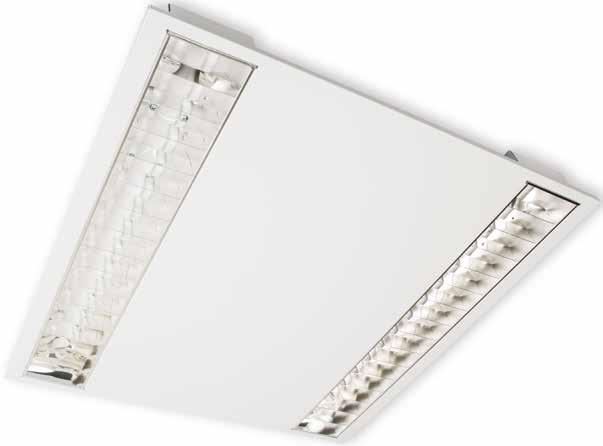

134 Alpo LED T5 Alpo LED Toimistojen sekä muiden julkisten tilojen LED ja T5 yleis- ja työvyöhykevalaisin. Valaisin soveltuu sekä suoraan valaistukseen että epäsuoran/ suoran valaistuksen yhdistelmään. Valikoimasta löytyy ratkaisut tärkeimpiin toimistoympäristössä esiintyviin asennustapoihin. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. SmartOne Ensto SmartOne on itsenäinen ja valaisinkohtainen ratkaisu toimistoihin ja julkisiin tiloihin, eikä uudelleenjohdotuksia tarvita. SmartOne -valaisimet toimivat itsenäisesti säätyen liikkeen, läsnäolon tai ympäröivän valon mukaan. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Älykäs ja monikäyttöinen Alpo toimii lähes kaikkialla. 132 Pidätämme oikeudet muutoksiin.

135 IP20 5x2,5mm² 3x2,5mm² Alpo mattaritilä (31) Alpo valaisinkohtaisella sensorilla Rakenne > > Runko valkoiseksi (RAL 9016) pulverimaalattua teräslevyä > > Pohjaheijastin kiiltoanodisoitua alumiinia > > Ritilä anodisoitua alumiinia: mattapintainen matalaluminanssi (31) tai puolikiiltävä matalaluminanssi (33) > > Ritilä saranoituu ja lukkiutuu runkoon > > Mallit: Alavalomallit Hajavalomallit (Y = pienet ylävaloreiät), ylävalo n. 10 % (T5) ja 30 % (LED) Ala-/ylävalomallit (A = isot ylävaloreiät), ylävalo n. 40 % (T5) Tauluvalaisin (T5) ilman häikäisysuojaa. Heijastin epäsymmetrinen > > Päädyissä murtoaihiot (2 per pääty, ø 21 mm), tilauksesta ilman murto-aihioita, LED-mallit ilman murtoaihioita > > Multilaitemallit varustettu putkitehon tunnistavalla liitäntälaitteella, tehot 35/49W ja 28/54W > > LED-mallit matalaluminanssiritilällä (puolikiiltävä) Ottotehot ja valaisimien valovirrat ks. taulukko 4000 K, Ra > 80, tehokerroin 0,98 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Asennus suoraan kattopintaan tai ripustuskiskoon. T5-malleissa myös ramppi-asennus (RAMPPI/APV-asennussarjalla). > > T5-mallit valaisinripustuskiskoon (MEK) AMJK2/ AMJK2V-jousikiinnikkeellä > > Vaijeriripustus > > Uppoasennus erillisellä upotuskehyksellä > > Upotusaukon mitat = valaisimen mitat + 10 mm > > -o- 5x2,5 mm² (alavalomallit ja ohjattavat) > > -o- 3x2,5 mm² (Y/A-mallit) > > Alavalomallit: Kytkentäpiste valaisimen keskellä pituussuunnassa. Johtoaukot valaisimen keskellä pituussuunnassa sekä ripustuspisteen vieressä. > > Y/A mallit: Kytkentäpiste valaisimen päässä, ripustuspisteen vieressä. Johtoaukot ripustuspisteen vieressä. > > Asennustarvikkeet tilattavissa erikseen Tilauksesta > > Ohjaustavat: Painonappi-ohjaus (ES) 1-10V (ELD) vain T5-mallit > > LED-mallit valkoisen värilämpötilan säädöllä ( K, tunable white) > > Vetokytkimellä, liitosjohdolla, valonlähteillä > > Valaisinkohtaisella sensorilla > > Harmaana (RAL 9006) > > Kosketinkiskokannakkeilla > > Jousikiinnikkeet XYRV- OBO- ja Elwia MP -valaisinripustuskiskoihin > > Alpo LED -mallit Helvar Select the Weather -järjestelmään > > Valaisinkohtaisella sensorilla varustetut mallit. Tarkista mallikohtainen saatavuus Ensto Lightingin tuotehallinnasta. Snro Tyyppi Tuotenimi Teho Kanta Väri Kg Valonjako A E Valovirta Ohjaus Alpo LED -alavalomallit, matalaluminanssiritilä (puolikiiltävä) APL14433 APL14433 LED 36W/840 WH 36W LED valkoinen 3,2 K lm APL14433ED APL14433ED LED 36W/840 WH DALI 36W LED valkoinen 3,2 K lm DALI APL15433 APL15433 LED 44W/840 WH 44W LED valkoinen 3,9 K lm APL15433ED APL15433 LED 44W/840 WH DALI 44W LED valkoinen 3,9 K lm DALI Katso tarkemmat tuotetiedot netistä: 04/12/17 133

136 Snro Tyyppi Tuotenimi Teho Kanta Väri Kg Valonjako A E Valovirta Ohjaus Alpo LED -hajavalomallit, ylävalo 30 %, matalaluminanssiritilä (puolikiiltävä) APL14433Y APL14433Y LED 48W/840 WH 48W LED valkoinen 3,2 K lm APL14433YED APL14433YED LED 48W/840 DALI 48W LED valkoinen 3,2 K lm DALI APL15433Y APL15433Y LED 61W/840 WH 61W LED valkoinen 3,9 K lm APL15433YED APL15433YED LED 61W/840 WH 61W LED valkoinen 3,9 K lm DALI Alpo LED Helvarin Active+ sensorilla ja liitäntälaitteella APL14433AP APL14433AP LED 36W/840 WH AP 36W LED valkoinen 3,2 K lm Active APL14433YAP APL14433YAP LED 48W/840 AP 48W LED valkoinen 3,2 K lm Active APL15433AP APL15433AP LED 44W/840 WH AP 44W LED valkoinen 3,9 K lm Active APL15433YAP APL15433YAP LED 60W/840 WH AP 60W LED valkoinen 3,9 K lm Active+ Alpo LED Helvarin ActiveAhead sensorilla ja liitäntälaitteella APL14433AA APL14433AA LED 36W/840 WH AA 36W LED valkoinen 3,2 K lm ActiveAhead APL14433YAA APL14433YAA LED 48W/840 AA 48W LED valkoinen 3,2 K lm ActiveAhead APL15433AA APL15433AA LED 44W/840 WH AA 44W LED valkoinen 3,9 K lm ActiveAhead APL15433YAA APL15433YAA LED 60W/840 WH AA 60W LED valkoinen 3,9 K lm ActiveAhead Alavalomallit - Matalaluminanssiritilä (puolikiiltävä) AP AP T5 1X28W G5 valkoinen 3,2 K AP AP T5 1X54W G5 valkoinen 3,2 K AP AP T5 1X35W G5 valkoinen 3,9 K AP AP T5 1X49W G5 valkoinen 3,9 K AP AP T5 2X28W G5 valkoinen 3,2 K AP AP T5 2X54W G5 valkoinen 3,2 K AP AP T5 2X35W G5 valkoinen 3,9 K AP AP T5 2X49W G5 valkoinen 3,9 K AP281433ED AP281433ED T5 1X28W DALI G5 valkoinen 3,2 K DALI AP541433ED AP541433ED T5 1X54W DALI G5 valkoinen 3,2 K DALI AP351433ED AP351433ED T5 1X35W DALI G5 valkoinen 3,9 K DALI AP491433ED AP491433ED T5 1X49W DALI G5 valkoinen 3,9 K DALI AP282433ED AP282433ED T5 2X28W DALI G5 valkoinen 3,2 K DALI AP542433ED AP542433ED T5 2X54W DALI G5 valkoinen 3,2 K DALI AP352433ED AP352433ED T5 2X35W DALI G5 valkoinen 3,9 K DALI AP492433ED AP492433ED T5 2X49W DALI G5 valkoinen 3,9 K DALI Alavalomallit - matalaluminanssiritilä (matta) AP AP T5 1X28W G5 valkoinen 3,2 K AP AP T5 1X54W G5 valkoinen 3,2 K AP AP T5 1X35W G5 valkoinen 3,9 K AP AP T5 1X49W G5 valkoinen 3,9 K AP AP T5 2X28W G5 valkoinen 3,2 K AP AP T5 2X54W G5 valkoinen 3,2 K AP AP T5 2X35W G5 valkoinen 3,9 K AP AP T5 2X49W G5 valkoinen 3,9 K Alavalomallit - matalaluminanssiritilä (matta) multilaitevarastomallit AP28M1431 AP28M1431 T5 1X28/54W T5 G5 valkoinen 3,2 K AP28M2431 AP28M2431 T5 2X28/54W T5 G5 valkoinen 3,2 K AP35M1431 AP35M1431 T5 1X35/49W T5 G5 valkoinen 3,9 K AP35M2431 AP35M2431 T5 2X35/49W T5 G5 valkoinen 3,9 K Alavalomallit - matalaluminanssiritilä (matta) 1-10V-varastomallit AP282431ELD AP282431ELD T5 2X28W 1-10V G5 valkoinen 3,2 K AP542431ELD AP542431ELD T5 2X54W 1-10V G5 valkoinen 3,2 K AP352431ELD AP352431ELD T5 2X35W 1-10V G5 valkoinen 3,4 K AP492431ELD AP492431ELD T5 2X49W 1-10V G5 valkoinen 3,4 K Pidätämme oikeudet muutoksiin.

137 Snro Tyyppi Tuotenimi Teho Kanta Väri Kg Valonjako A E Valovirta Ohjaus Hajavalomallit (ei pohjaheijastinta) - matalaluminanssiritilä (puolikiiltävä), ylävalo n. 10 % AP281433Y AP281433Y T5 1X28W G5 valkoinen 3,2 K AP541433Y AP541433Y T5 1X54W G5 valkoinen 3,2 K AP351433Y AP351433Y T5 1X35W G5 valkoinen 3,9 K AP491433Y AP491433Y T5 1X49W G5 valkoinen 3,9 K AP282433Y AP282433Y T5 2X28W G5 valkoinen 3,2 K AP542433Y AP542433Y T5 2X54W G5 valkoinen 3,2 K AP352433Y AP352433Y T5 2X35W G5 valkoinen 3,9 K AP492433Y AP492433Y T5 2X49W G5 valkoinen 3,9 K AP281433YED AP281433YED T5 1X28W DALI G5 valkoinen 3,2 K DALI AP541433YED AP541433YED T5 1X54W DALI G5 valkoinen 3,2 K DALI Hajavalomallit (ei pohjaheijastinta) - matalaluminanssiritilä (puolikiiltävä), ylävalo n. 10 % AP351433YED AP351433YED T5 1X35W DALI G5 valkoinen 3,9 K DALI AP491433YED AP491433YED T5 1X49W DALI G5 valkoinen 3,9 K DALI AP282433YED AP282433YED T5 2X28W DALI G5 valkoinen 3,2 K DALI AP542433YED AP542433YED T5 2X54W DALI G5 valkoinen 3,2 K DALI AP352433YED AP352433YED T5 2X35W DALI G5 valkoinen 3,9 K DALI AP492433YED AP492433YED T5 2X49W DALI G5 valkoinen 3,9 K DALI Hajavalomallit (ei pohjaheijastinta) - matalaluminanssiritilä (matta), ylävalo n. 10 % AP281431Y AP281431Y T5 1X28W G5 valkoinen 3,2 K AP541431Y AP541431Y T5 1X54W G5 valkoinen 3,2 K AP351431Y AP351431Y T5 1X35W G5 valkoinen 3,9 K AP491431Y AP491431Y T5 1X49W G5 valkoinen 3,9 K AP282431Y AP282431Y T5 2X28W G5 valkoinen 3,2 K AP542431Y AP542431Y T5 2X54W G5 valkoinen 3,2 K AP352431Y AP352431Y T5 2X35W G5 valkoinen 3,9 K AP492431Y AP492431Y T5 2X49W G5 valkoinen 3,9 K Ala-/ylävalomallit (ei pohjaheijastinta) - matalaluminanssiritilä (puolikiiltävä), ylävalo n. 40 % AP281033A AP281033A T5 1X28W G5 valkoinen 3,1 K AP541033A AP541033A T5 1X54W G5 valkoinen 3,1 K AP351033A AP351033A T5 1X35W G5 valkoinen 3,8 K AP491033A AP491033A T5 1X49W G5 valkoinen 3,8 K AP282033A AP282033A T5 2X28W G5 valkoinen 3,1 K AP542033A AP542033A T5 2X54W G5 valkoinen 3,1 K AP352033A AP352033A T5 2X35W G5 valkoinen 3,8 K AP492033A AP492033A T5 2X49W G5 valkoinen 3,8 K AP281033AED AP281033AED T5 1X28W DALI G5 valkoinen 3,1 K DALI AP541033AED AP541033AED T5 1X54W DALI G5 valkoinen 3,1 K DALI AP351033AED AP351033AED T5 1X35W DALI G5 valkoinen 3,8 K DALI AP491033AED AP491033AED T5 1X49W DALI G5 valkoinen 3,8 K DALI AP282033AED AP282033AED T5 2X28W DALI G5 valkoinen 3,1 K DALI AP542033AED AP542033AED T5 2X54W DALI G5 valkoinen 3,1 K DALI AP352033AED AP352033AED T5 2X35W DALI G5 valkoinen 3,8 K DALI AP492033AED AP492033AED T5 2X49W DALI G5 valkoinen 3,8 K DALI Ala-/ylävalomallit (ei pohjaheijastinta) - matalaluminanssiritilä (matta), ylävalo n. 40 % AP281031A AP281031A T5 1X28W G5 valkoinen 3,1 K AP541031A AP541031A T5 1X54W G5 valkoinen 3,1 K AP351031A AP351031A T5 1X35W G5 valkoinen 3,8 K AP491031A AP491031A T5 1X49W G5 valkoinen 3,8 K AP282031A AP282031A T5 2X28W G5 valkoinen 3,1 K AP542031A AP542031A T5 2X54W G5 valkoinen 3,1 K AP352031A AP352031A T5 2X35W G5 valkoinen 3,8 K AP492031A AP492031A T5 2X49W G5 valkoinen 3,8 K Pidätämme oikeudet muutoksiin. 135

138 Snro Tyyppi Tuotenimi Teho Kanta Väri Kg Valonjako A E Valovirta Ohjaus Tauluvalomallit AP AP T5 1X28W VA G5 valkoinen 3,2 K AP AP T5 1X35W VA G5 valkoinen 3,9 K AP AP T5 1X49W VA G5 valkoinen 3,9 K AP281700ED AP281700ED T5 1X28W DALI G5 valkoinen 3,2 K DALI AP351700ED AP351700ED T5 1X35W DALI G5 valkoinen 3,9 K DALI AP491700ED AP491700ED T5 1X49W DALI G5 valkoinen 3,9 K DALI Asennustarvikkeet RVLX01 RVLX01 VAIJERIR.PARI 1.5M vaijeririp.srj 1.5m kitkal RVLX02 RVLX02 VAIJERIR.PARI 1.5M Ø31 vaijeririp.srj 1.5m kitkal. kupin halkaisija 31 mm RVLX03 RVLX03 VAIJERIR.PARI 1.5M Ø67 vaijeririp.srj 1.5m kitkal. kupin halkaisija 67 mm RVLXT25 RVLXT25 VAIJERIRIP. T-LISTA vaijeriripustus T-listaan SK3 SK3 SEINÄKIINNIKEPARI seinäkiinnikepari tauluval, valkoinen UKAP28V-N UKAP28V-N UPOTUSKEHYS 28/54W upotuskehys 28/54W, valkoinen UKAP35V-N UKAP35V-N UPOTUSKEHYS 35/49W upotuskehys 35/49W, valkoinen UKAP28H UKAP28H UPOTUSKEHYS 28/54W upotuskehys 28/54W, harmaa UKAP35H UKAP35H UPOTUSKEHYS 35/49W upotuskehys 35/49W, harmaa AMJK2 AMJK2 JOUSIKIINNIKEPARI ripustuskiskokiinnikepari 70 mm kiskoon, metalli AMJK2V AMJK2V JOUSIKIINNIKEPARI ripustuskiskokiinnikepari 70 mm kiskoon, valkoinen Ramppiasennusosat RAMPPI/APV RAMPPI/APV RAMPPIASENNUSSARJA ramppiasennussarja, valkoinen 136 Pidätämme oikeudet muutoksiin.

139 K14 (APL14433) K15 (APL14433Y) K1 100% 100% 74% K2 K3 K4 62% 82% 67% K5 K6 K7 76% 61% 76% K8 K9 K10 63% 86% 80% Pidätämme oikeudet muutoksiin. 137

140 K11 K12 K13 86% 76% 74% A E Ø 21 RAMPPI/APV Ø 6,2 Ø Alpo A E RVLX02 Ø 6, Ø 21 Alpo/A 140 Pääty (LED-mallit ilman murtoaihioita) A E 20 Ø 6, Ø 21 Alpo/Y Alpo + AMJK2 28W = W = Ø Ø 6, W = W = SK3 Ø 6, Ø Upotuskehys 465 kiinnitetään valaisimeen ennen valaisimen asennusta. Ø Ø 6, Pidätämme oikeudet muutoksiin.

141 Alpo muuntautuu tarpeen vaatiessa moneen eri muotoon ja tekniikkaan. Alpo on pullollaan valoteknistä valikoimaa ja älykkyyttä, projektisi vaatimusten mukaan. Pidätämme oikeudet muutoksiin. 139

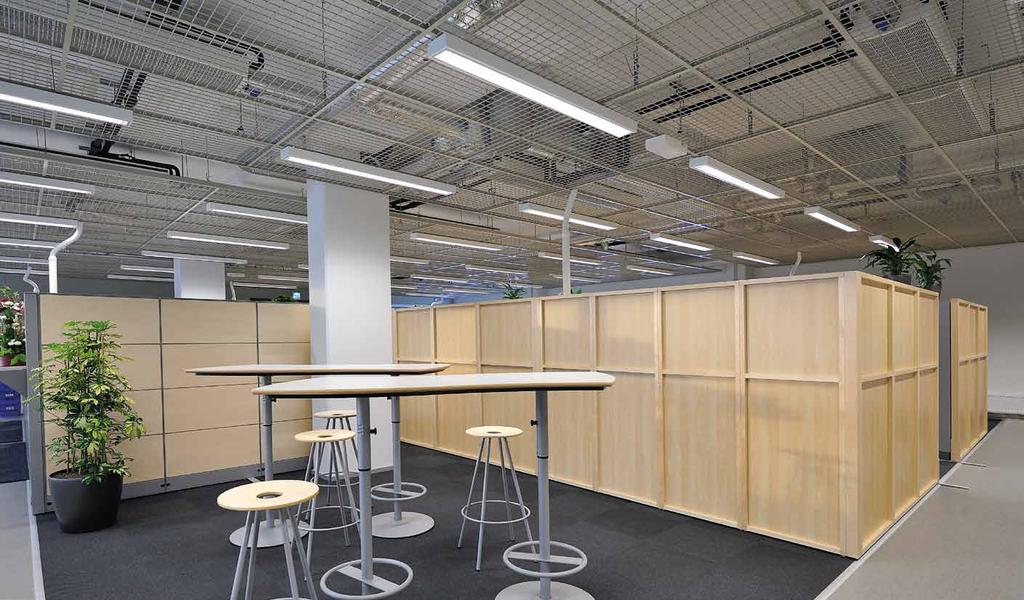

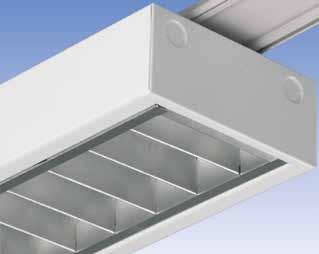

142 Alpo Ramppi T5 Itsekantava valaisin suurten, avoimien tilojen valaistukseen. Monikäyttöinen valaisin myymälöiden, avoimien toimistojen ja koulutilojen yleisvalaistukseen. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. SmartOne Ensto SmartOne on itsenäinen ja valaisinkohtainen ratkaisu toimistoihin ja julkisiin tiloihin, eikä uudelleenjohdotuksia tarvita. SmartOne -valaisimet toimivat itsenäisesti säätyen liikkeen, läsnäolon tai ympäröivän valon mukaan. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Monikäyttöinen Alpo myös ramppiversiona. 140 Pidätämme oikeudet muutoksiin.

143 IP20 5x2,5mm² Alpo mattaritilä (31) Rakenne > > Yhtenäinen runko valkoiseksi (RAL 9016) pulverimaalattua teräslevyä, harmaa (RAL 9006) tilauksesta > > Heijastin kiiltoanodisoitua alumiinia > > Häikäisysuoja anodisoitua alumiinia > > Pohjaheijastimena kiiltävä alumiiniheijastin > > Ritilä saranoituu ja lukkiutuu runkoon > > 2x2x35W ja 2x2x49W (G5), rungon pituus 2956 mm Asennus > > Asennus ripustuskiskoon tai kiskojen väliin päätykannakkein > > Vaijeriripustus > > -o- 5x2,5 mm² > > Asennustarvikkeet tilattavissa erikseen > > Kattolevyn paksuus 1-27 mm Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) > > Liitosjohdolla, valonlähteillä > > Projektikohtaisella päätykannakkeella > > Harmaana (RAL 9006) Alpo lamelliritilä (11) Alpo valaisinkohtaisella sensorilla K1 A = max 210 mm Päätykannakkeen mitoitus: > > Päätykannakkeet valmistetaan projektikohtaisesti riippuen asennustavasta (kannakointi paarteen vai koko ripustuskiskon yli) > > Minimikiskoväli on 3100 mm > > Maksimikiskoväli on 3300 mm A = max 210 mm 74% Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako Pituus Matalaluminanssiritilä (puolikiiltävä) APR APR G5 valkoinen 7,5 K APR APR G5 valkoinen 7,5 K Katso tarkemmat tuotetiedot netistä: 04/12/17 141

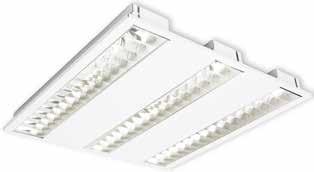

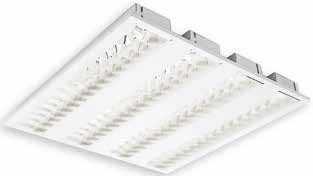

144 DPML LED DPML Double Parabolic Modular Luminaire on optisesti kehittynyt moduulivalaisin, joka on erittäin nopea ja monipuolinen asentaa. DPML soveltuu mainiosti kouluihin, toimistoihin ja julkitiloihin tai lähes minne tahansa kun tarvitaan laadukasta, energiatehokasta ja äärimmilleen hallittua, häikäsemätöntä valoa. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. SmartOne Ensto SmartOne on itsenäinen ja valaisinkohtainen ratkaisu toimistoihin ja julkisiin tiloihin, eikä uudelleenjohdotuksia tarvita. SmartOne -valaisimet toimivat itsenäisesti säätyen liikkeen, läsnäolon tai ympäröivän valon mukaan. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Neljä kirjainta optiseen ylivoimaan, uuden ajan moduulivalaisin. 142 Pidätämme oikeudet muutoksiin.

145 IP20 5x2,5mm² Erikoismalli 625 mm -etulevyllä Erikoismalli kolmella valonlähteellä Erikoismalli neljällä valonlähteellä Rakenne > > Runko valkoiseksi (RAL 9016) pulverimaalattua teräslevyä > > Matalaluminanssiritilä anodisoitua alumiinia, UGR < 19 > > Kosketussuoja polykarbonaattia > > IP20 > > Ottotehot ja valovirrat ks. taulukko > > DPML6X6/TW-mallit Tunable White DALI-ohjattavalla liitäntälaitteella > > DPML AP-mallit varustettu Helvar Active+ -konseptin sensorilla ja liitäntälaitteella > > DPML...AA-mallit varustettu Helvar ActiveAhead -konseptin sensorilla ja liitäntälaitteella Asennus > > T-lista-kattoon (600x600) > > Pinta-asennus erillisellä kehyksellä > > Piilolista-asennus DPML-HTB-kiinnikesarjalla > > Levykattoasennus DPML-CSB-kiinnikesarjalla > > Perus, Active+ ja ActiveAhead -mallit: -o- 3x2,5 mm 2 DALI- ja Tunable White -mallit: -o- 5x2,5 mm 2 > > Linect-liitäntä vakiona, tarkista soveltuvan liittimen tyyppi Ensto Lightingin tuotehallinnasta Tilauksesta > > 600x600- tai 625x625-etulevyllä > > Valaisinkohtaisella sensorilla varustetut mallit. Tarkista mallikohtainen saatavuus Ensto Lightingin tuotehallinnasta. > > 3-4 valonlähteellä > > EnstoNet-runkoliittimellä > > -o- 5x2,5 mm 2 -liitäntä perus, Active+ ja ActiveAhead -malleihin Snro Tyyppi Tuotenimi Kg Ottoteho Valovirta DPML 600x DPML6X6 DPML6X6 LED 34W/840 4, lm DPML6X6/3K DPML6X6/3K LED 34W/830 4, lm DPML 600x600 DALI DPML6X6ED DPML6X6ED LED 34W/840 DALI 4, lm DPML6X6ED/3K DPML6X6ED/3K LED 34W/830 DALI 4, lm DPML 600x600 Helvar Active+ -sensorilla ja -liitäntälaitteella DPML6X6AP DPML6X6AP LED 34W/840 AP 4, lm DPML6X6AP/3K DPML6X6AP/3K LED 34W/830 AP 4, lm DPML 600x600 Helvar ActiveAhead -sensorilla ja liitäntälaitteella DPML6X6AA DPML6X6AA LED 34W/840 AA 4, lm DPML6X6AA/3K DPML6X6AA/3K LED 34W/830 AA 4, lm DPML 600x600 Tunable white DPML6X6/TW DPML6X6/TW LED 40W/ , lm Katso tarkemmat tuotetiedot netistä: 04/12/17 143

146 Snro Tyyppi Tuotenimi Kg Ottoteho Valovirta DPML 600x600-2 lähekkäin sijoitettua valonlähdettä - DPML6X6N DPML6X6N LED 34W/840 4, lm - DPML6X6N/3K DPML6X6N/3K LED 34W/830 4, lm DPML 600x600 DALI - 2 lähekkäin sijoitettua valonlähdettä - DPML6X6NED DPML6X6NED LED 34W/840 DALI 4, lm - DPML6X6NED/3K DPML6X6NED/3K LED 34W/830 DALI 4, lm DPML 600x600 Helvar Active+ -sensorilla ja -liitäntälaitteella - 2 lähekkäin sijoitettua valonlähdettä - DPML6X6NAP DPML6X6NAP LED 34W/840 AP 4, lm - DPML6X6NAP/3K DPML6X6NAP/3K LED 34W/830 AP 4, lm DPML 600x600 Helvar ActiveAhead -sensorilla ja liitäntälaitteella - 2 lähekkäin sijoitettua valonlähdettä - DPML6X6NAA DPML6X6NAA LED 34W/840 AA 4, lm - DPML6X6NAA/3K DPML6X6NAA/3K LED 34W/830 AA 4, lm DPML 600x600 Tunable white - 2 lähekkäin sijoitettua valonlähdettä - DPML6X6N/TW DPML6X6N/TW LED 40W/ , lm DPML 600x600-3 valonlähdettä - DPML6X6T DPML6X6T LED 51W/840 5, lm - DPML6X6T/3K DPML6X6T/3K LED 51W/830 5, lm DPML 600x600 DALI - 3 valonlähdettä - DPML6X6TED DPML6X6TED LED 51W/840 DALI 5, lm - DPML6X6TED/3K DPML6X6TED/3K LED 51W/830 DALI 5, lm DPML 600x600 Helvar Active+ -sensorilla ja -liitäntälaitteella - 3 valonlähdettä - DPML6X6TAP DPML6X6TAP LED 51W/840 AP 5, lm - DPML6X6TAP/3K DPML6X6TAP/3K LED 51W/830 AP 5, lm DPML 600x600 Helvar ActiveAhead -sensorilla ja liitäntälaitteella - 3 valonlähdettä - DPML6X6TAA DPML6X6TAA LED 51W/840 AA 5, lm - DPML6X6TAA/3K DPML6X6TAA/3K LED 51W/830 AA 5, lm DPML 600x600 Tunable white - 3 valonlähdettä - DPML6X6T/TW DPML6X6T/TW LED 60W/ , lm DPML 600x600-4 valonlähdettä - DPML6X6Q DPML6X6Q LED 68W/840 6, lm - DPML6X6Q/3K DPML6X6Q/3K LED 68W/830 6, lm DPML 600x600 DALI - 4 valonlähdettä - DPML6X6QED DPML6X6QED LED 68W/840 DALI 6, lm - DPML6X6QED/3K DPML6X6QED/3K LED 68W/830 DALI 6, lm DPML 600x600 Helvar Active+ -sensorilla ja -liitäntälaitteella - 4 valonlähdettä - DPML6X6QAP DPML6X6QAP LED 68W/840 AP 6, lm - DPML6X6QAP/3K DPML6X6QAP/3K LED 68W/830 AP 6, lm DPML 600x600 Helvar ActiveAhead -sensorilla ja liitäntälaitteella - 4 valonlähdettä - DPML6X6QAA DPML6X6QAA LED 68W/840 AA 6, lm - DPML6X6QAA/3K DPML6X6QAA/3K LED 68W/830 AA 6, lm DPML asennustarvikkeet Pituus Korkeus Leveys DL6X6-K DL6X6-K PINTA-ASENNUSKEHYS VA 1, DPML-CSB DPML levykattokiinnikkeet DPML-HTB DPML piilolistakiinnikkeet 144 Pidätämme oikeudet muutoksiin.

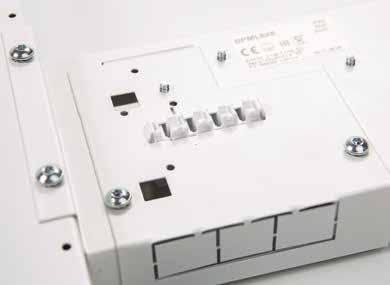

147 DPML6x6 100% Linect-liitäntä vakiona (DALI) Erikoismalli EnstoNetrunkoliittimellä Asennus kytkentärimalle (DALI) Linect EnstoNet -adapteri (DALI) DPML voidaan asentaa vakiona t-listakattoon sekä lisätarvikkeilla pintaan, levykattoon ja piilolistaan. Piilolistakiinnike Pinta-asennuskehys Pidätämme oikeudet muutoksiin. 145

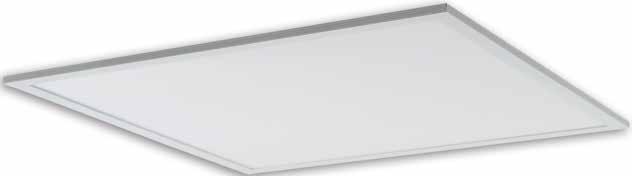

148 Diana Flat LED LED Diana Flat LED Diana Flat LED on ohutlinjainen moduulivalaisinsarja toimistojen ja liiketilojen yleisvalaistukseen. Tasaisesti valottuva opaalilevy antaa viimeistellyn ulkonäön vaativissakin kohteissa. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Parempaa yleisvaloa ja optisia vaihtoehtoja. 146 Pidätämme oikeudet muutoksiin.

149 IP20/44 / 3/5x2,5mm² 5x1,5mm² Diana Flat LED 600x600 mm Diana Flat LED pinta-asennuskehys RVDL3X12-ripustussarja Rakenne > > Runko valkoiseksi pulverimaalattua alumiiniprofiilia > > Häikäisysuoja opaaliakryylia (O) tai mikroprismaattista akryylia (M) > > CL2, 1-10V-mallit CL1 > > Valaisin IP44 alapuolelta, IP20 yläpuolelta > > Mikroprismaversioilla UGR < 19 > > 300x300 mm upotuskaulus ja kiinnitysjouset > > Valikoima: 600x600 mm ja 300x1200 mm opaalietulevyllä tai mikroprismaoptiikalla 300x300 mm opaalietulevyllä Käyttöympäristön lämpötila +25 C LED-moduulin elinikä tuntia (L70), T a =25 C Asennus > > T-lista kattoon (600x600 ja 300x1200) ja upotusaukkoon (300x300 mm) > > Pinta-asennukseen (600x600 mm) erillisellä pinta-asennuskehyksellä > > Levykattoon (600x600 mm) erillisellä levykattokehyksellä > > Ripustus erillisellä ripustussarjalla 600x600 mm ja 300x1200 mm, ripustusmitta max mm > > -o- 3x2,5 mm 2 ja 5x2,5 mm 2 (DALI) -o 5x1,5 mm 2 (DL3X3ED) > > Virtalähde sijoitetaan paneelin päälle tai viereen > > Värilämpötilan säädöllä varustetut TW (tunable white) -mallit liitettävissä suoraan Helvar Select the Weather -järjestelmään. Katso lisätiedot Tilauksesta > > Pinta-asennuskehys DL3X12-K (300x1200 mm) ja DL3X3-K (300x300 mm) > > DL3X12O ja DL3X12M (300x1200 mm) 3000 K -mallit > > Diana Flat LED -mallit Helvar Select the Weather -järjestelmään > > Valaisinkohtaisella sensorilla varustetut mallit. Tarkista mallikohtainen saatavuus Ensto Lightingin tuotehallinnasta. > > Alhaisemman valovirran projektikohtaiset ratkaisut DL6X6-R400 Snro Tyyppi Tuotenimi Kg Pituus Korkeus Leveys Valovirta Diana Flat LED 600x600 - opaalietulevy DL6X6O DL6X6O 40W/840 LED O AC 3, lm DL6X6O22 DL6X6O22 21W/840 LED O AC 3, lm DL6X6O30 DL6X6O30 28W/840 LED O AC 3, lm DL6X6OED DL6X6OED 40W/840 LED O AC DALI 3, lm DL6X6OELD DL6X6OELD 40W/840 LED AC 1-10V 3, lm DL6X6O/3K DL6X6O/3K 40W/830 LED O AC 3, lm DL6X6OED/3K DL6X6OED/3K 40W/830 O AC DALI 3, lm DL6X6OELD/3K DL6X6OELD/3K 40W/830 O AC , lm Diana Flat LED 600x600 - mikroprismaoptiikka DL6X6M DL6X6M 40W/840 LED MP AC 3, lm DL6X6M22 DL6X6M22 22W/840 LED MP AC 3, lm DL6X6M30 DL6X6M30 28W/840 LED MP AC 3, lm DL6X6MED DL6X6MED 40W/840 LED MP AC DA 3, lm DL6X6MELD DL6X6MELD 40W/840 LED AC 1-10V 3, lm DL6X6M/3K DL6X6M/3K 40W/830 LED MP AC 3, lm DL6X6MED/3K DL6X6MED/3K 40W/830 MP AC DALI 3, lm DL6X6MELD/3K DL6X6MELD/3K 40W/830 MP 1-10V 3, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 147

150 Snro Tyyppi Tuotenimi Kg Pituus Korkeus Leveys Valovirta Diana Flat LED 600x600 - opaalietulevy (O) tai mikroprismaoptiikka (M), värilämpötilan säätö (tunable white) 3000 K K DL6X6O/TW DL6X6O 40W/ LED O AC 3, lm DL6X6M/TW DL6X6M 40W/ LED MP AC 3, lm Diana Flat LED 300x opaalietulevy DL3X12O DL3X12O 34W/840 LED O AC 4, lm DL3X12O28 DL3X12O28 26W/840 LED O AC 4, lm DL3X12OED DL3X12OED 34W/840 LED O AC DA 4, lm DL3X12OELD DL3X12OELD 34W/840 LED AC , lm Diana Flat LED 300x mikroprismaoptiikka DL3X12M DL3X12M 34W/840 LED MP AC 4, lm DL3X12M28 DL3X12M28 29W/840 LED O AC 4, lm DL3X12MED DL3X12MED 34W/840 LED MP AC DALI 4, lm DL3X12MELD DL3X12MELD 34W/840 LED AC 1-10V 4, lm Diana Flat LED 300x300 - opaalietulevy, jousikiinnikkeet DL3X3 DL3X3 14W/840 LED O AC 1, lm DL3X3ED DL3X3ED 14W/840 LED O AC DALI 1, lm DL3X3ELD DL3X3ELD 14W/840 O AC 1-10V 1, lm DL3X3/3K DL3X3/3K 14W/830 LED O AC 1, lm DL3X3ED/3K DL3X3ED/3K 14W/830 O AC DALI 1, lm DL3X3ELD/3K DL3X3ELD/3K 14W/830 O AC 1-10V 1, lm Diana Flat LED asennustarvikkeet DL6X6-K DL6X6-K PINTA-ASENNUSKEHYS VA DL6X6-LK DL6X6-LK LEVYKATTOKEHYS VA 0, RVDL6X6 RVDL6X6 RIPUSTUSSARJA 0, RVDL3X12 RVDL3X12 RIPUSTUSSARJA 0,3 140 Diana Flat LED opaali Diana Flat LED mikroprisma IP20 IP44 11/12 100% 100% /-2mm /-2mm mm Upotusaukko (300x300 mm) 148 Pidätämme oikeudet muutoksiin.

151 Dianan tasaisesti valaistu opaalipinta tai vaihtoehtoisesti mikroprisma, antavat mahdollisuuden suunnitella valaistus kohteen erityistarpeiden mukaan. Pidätämme oikeudet muutoksiin. 149

152 Optima LED Optima on pitkäikäinen, tehokas ja julkisiin tiloihin suunniteltu alasvalo, jonka monipuolinen valovirtatarjonta takaa oikean valon jokaiseen projektiin. Runkorakenne ja LED-moduulin sijoitus syvälle satiinipintaisen heijastimen sisälle, tarjoavat mahdollisuuden luoda alhaisen häikäisyn yleisvalaistusta. Erinomainen alasvalo moneen kohteeseen ja projektiin. 150 Pidätämme oikeudet muutoksiin.

153 IP20 3x2,5mm² 5x2,5mm² Rakenne > > Runko satiinipintaista alumiinia > > Koristerengas valkoiseksi maalattua teräslevyä > > Jäähdytin alumiiniprofiilia > > IP20 > > Ottotehot ja valovirrat ks. taulukko > > LED-valaisimen elinikä h (L80B10) Tilauksesta > > Alhaisemman valovirran ratkaisut > > Kirkas tai huurrettu koristelasi (IP44) Asennus > > Uppoasennus alakattoon valaisimen kiinnitysjousilla > > Asennusreiän halkaisija 203 mm > > Perusversiot -o- 3x2,5 mm 2 > > DALI-versiot -o- 5x2,5 mm 2 > > Suojaetäisyys valaisimen yläpuolella vähintään 150 mm > > Kattolevyn paksuus 1-27 mm Optima 4000 H D D R OPT OPT % Snro Tyyppi Tuotenimi Teho Kg Valovirta Lisätiedot Optima LED OPT2000 OPT W/840 LED 21W 1, lm OPT2000/3K OPT2000/3K 21W/830 LED 21W 1, lm OPT3000 OPT W/840 LED 29W 1, lm OPT3000/3K OPT3000/3K 29W/830 LED 29W 1, lm OPT4000 OPT W/840 LED 41W 1, lm OPT4000/3K OPT4000/3K 41W/830 LED 41W 1, lm Optima LED DALI OPT2000ED OPT2000ED 21W/840 LED DA 21W 1, lm DALI OPT2000ED/3K OPT2000ED/3K 21W/830 LED DA 21W 1, lm DALI OPT3000ED OPT3000ED 29W/840 LED DA 29W 1, lm DALI OPT3000ED/3K OPT3000ED/3K 29W/830 LED DA 29W 1, lm DALI OPT4000ED OPT4000ED 41W/840 LED DA 41W 1, lm DALI OPT4000ED/3K OPT4000ED/3K 41W/830 LED DA 41W 1, lm DALI Katso tarkemmat tuotetiedot netistä: 04/12/17 151

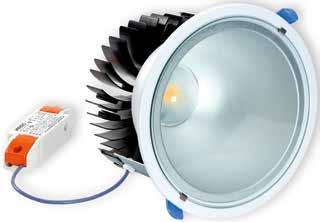

154 Tivoli LED TIV100 Tivoli-sarjan alasvalot ovat edullinen vaihtoehto tehdä yleisvalaistusta julkisissa tiloissa. Kolme erikokoista runkoa ja fasettihiottu heijastin luovat tyylikkään kokonaisuuden jokaiseen kohteeseen. Tivoli on helppo, nopea ja edullinen alasvalo huippuominaisuuksilla. Kolme kokoa kovaankin käyttöön! 152 Pidätämme oikeudet muutoksiin.

155 IP20/44 3x2,5mm² 5x2,5mm² TIV150 TIV200 Rakenne > > Runko satiinipintaista alumiinia > > Koristerengas valkoiseksi maalattua teräslevyä > > IP20/IP44 > > Ottotehot ja valovirrat ks. taulukko > > LED-valaisimen elinikä h (L80B50) Asennus > > Uppoasennus alakattoon valaisimen kiinnitysjousilla > > Valaisimen mitat ja asennusreiän halkaisija ks. taulukko > > TIV100-perusversiot -o 3x2,5 mm 2 > > TIV100 DALI -versiot -o 5x2,5 mm 2 > > Muut perusversiot -o- 3x2,5 mm 2 > > Muut DALI-versiot -o- 5x2,5 mm 2 > > Kattolevyn paksuus 1-25 mm Tilauksesta > > Alhaisemman valovirran ratkaisut Tivoli 200 H D D R TIV TIV TIV % Snro Tyyppi Tuotenimi Teho Kg Halkaisija Valovirta Lisätiedot TIV100 TIV100 IP44 11W/840 11W 0, lm TIV100/3K TIV100/3K IP44 11W/830 11W 0, lm TIV150 TIV150 IP44 15W/840 15W 0, lm TIV150/3K TIV150/3K IP44 15W/830 15W 0, lm TIV200 TIV200 IP44 21W/840 21W 0, lm TIV200/3K TIV200/3K IP44 21W/830 21W 0, lm TIV100ED TIV100ED IP44 11W/840 DA 11W 0, lm DALI TIV100ED/3K TIV100ED/3K IP44 11W/830 DA 11W 0, lm DALI TIV150ED TIV150ED IP44 15W/840 DA 15W 0, lm DALI TIV150ED/3K TIV150ED/3K IP44 15W/830 DA 15W 0, lm DALI TIV200ED TIV200ED IP44 21W/840 DA 21W 0, lm DALI TIV200ED/3K TIV200ED/3K IP44 21W/830 DA 21W 0, lm DALI Katso tarkemmat tuotetiedot netistä: 04/12/17 153

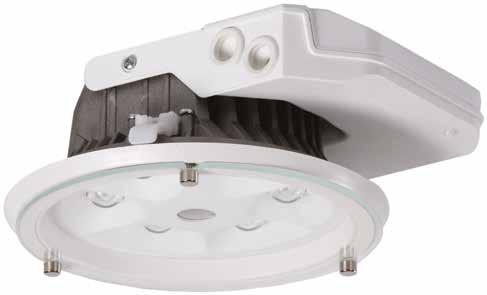

156 AVD190 LED AVD LSG Kirkas tasolasi, IP44 Uuden sukupolven LED-downlight valaisin osana AVD-tuoteperhettä yleisvalaistukseen koteihin ja julkisiin tiloihin. Soveltuu sekä asuinhuoneiden että kosteiden tilojen yleisvalaisimeksi, samoin kuin toimistorakennusten käytäville ja portaikkoihin tunnistinvalaisimeksi. Laadukkaat materiaalit ja komponentit takaavat valaisimelle pitkän käyttöiän. Optics Move! Dimming Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Tyylikäs, toimiva ja kestävä alasvalo moneen käyttöön! 154 Pidätämme oikeudet muutoksiin.

157 IP44/21 5x2,5mm² AVD L, runko ilman etulasia, IP21 AVD LG, lasiplafondikupu, IP44 Rakenne > > Runko alumiinivalua > > Liitäntälaitekotelo polykarbonaattia > > Lasikuvulla ja tasolasilla IP44, Runko ilman lasia IP23 > > Ottoteho 15W, valaisimen valovirrat 715 lm (plafondi kupu), 890 lm (kirkas tasolasi), 920 lm (ilman lasia) Värilämpötila 3000 K ja 4000 K Ra 80, tehokerroin 0,94 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVD190 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR), jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVD190 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V Asennus > > Uppoasennus kattoon tai pinta-asennus lisätarvikkeena saatavalla asennusosalla (AVL191 tai AVL191/AL) > > Rakenteellinen upotussyvyys 150 mm, upotusaukko ø 167 mm > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet Snro Tyyppi Tuotenimi Kg Valovirta Lisätiedot AVD190 valaisimet lasisella plafondikuvulla, IP44, 3000 K ja 4000 K AVD LG AVD190 IP44 LED 15W E G FR 1,2 715 lm AVD LG/4K AVD190 IP44 LED 15W/840 E G FR 1,2 715 lm AVD LG AVD190 IP44 LED 15W E G FR RADAR 1,3 715 lm AVD LG/4K AVD190 IP44 LED 15W/840 E G FR RADAR 1,3 715 lm AVD LDG AVD190 IP44 LED 15W D G FR 1,2 715 lm AVD LDG/4K AVD190 IP44 LED 15W/840 D G FR 1,2 715 lm AVD190 valaisimet kirkkaalla tasolasilla, IP44, 3000 K AVD LSG AVD190 IP44 LED 15W E G C 1,1 890 lm AVD LSG AVD190 IP44 LED 15W E G C RADAR 1,2 890 lm AVD LSG AVD190 IP44 LED 15W E G C PIR 1,2 890 lm AVD LDSG AVD190 IP44 LED 15W D G C 1,1 890 lm AVD LDSG AVD190 IP44 LED 15W D G C PIR 1,2 890 lm PIR, aseteltava perusvalo+sammutus AVD190 valaisimen runko ilman lasia, IP21, 3000 K ja 4000 K AVD L AVD190 IP21 LED 15W E 0,9 920 lm AVD L/4K AVD190 IP21 LED 15W/840 E 0,9 920 lm AVD LD AVD190 IP21 LED 15W D 0,9 920 lm AVD LD/4K AVD190 IP21 LED 15W/840 D 0,9 920 lm AVD L AVD190 IP21 LED 15W E RADAR lm Tutka AVD L/4K AVD190 IP21 LED 15W/840 E RADAR lm Tutka Katso tarkemmat tuotetiedot netistä: 04/12/17 155

158 Snro Tyyppi Tuotenimi Kg Valovirta Lisätiedot AVD190 kehykset AVL190 pyöreä kehys, valkoinen RAL AVL190/AL pyöreä kehys, alumiini RAL AVL190.1 pyöreä kehys rei illä, valkoinen RAL AVL190.1/AL pyöreä kehys rei illä, alumiini RAL 9006 AVD190 lisätarvikkeet AVL191 asennussarja pinta-asennussarja, RAL AVL191/AL asennussarja pinta-asennussarja, RAL AVL192 LED-liitäntälaite 250x250 mm AVL192.1 asennussarja AVD190 valaisimille AVL193 koristelasi matta, valkoinen kehys AVL193/AL koristelasi matta, alumiinin värinen kehys AVV190.G kupu mattalasia AVV190.SG suojalasi kirkas AVD L % 156 Pidätämme oikeudet muutoksiin.

159 AVD190 käy luokkahuoneisiin tai vaikka autokatokseen. Valikoimassa on useita ulkonäköön vaikuttavia lisätarvikkeita, kehyksiä ja laseja. Pidätämme oikeudet muutoksiin. 157

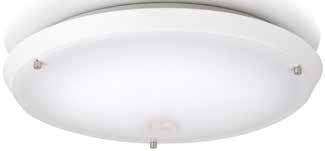

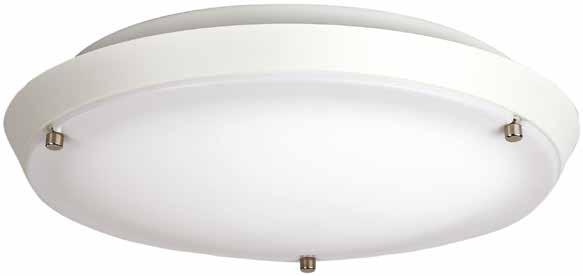

160 AVD370 LED TC E27 Kaunis plafondivalaisin yleisvalaistukseen koteihin ja julkitiloihin. Soveltuu yhtä hyvin asuinhuoneiden yleisvalaisimeksi kuin toimistorakennusten käytäville ja portaikkoihin tunnistinvalaisimeksi. Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Tyylikäs ja toimiva vaihtoehto muovirungoille, kokoa ja näköä riittää! 158 Pidätämme oikeudet muutoksiin.

161 IP21/44 5x2,5mm² AVD370 PIR-tunnistinvalaisin Rakenne > > Kupu opaalipolykarbonaattia tai lasia > > Runko alumiinia > > Värilämpötila 3000 K/4000 K > > LED-malli: 14W, valaisimen valovirta 1468 lm (3000 K), 1516 lm (4000 K), 18W, valaisimen valovirta 1842 lm (3000 K), 1902 lm (4000 K), 3000 K ja 4000 K, Ra >80, tehokerroin 0,9 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Ohjaustavat > > AVD370 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR), jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVD370 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > DALI > > Painonappi-ohjaus Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Upotussyvyys 28 mm, upotusaukko ø 315 mm, kuvun halkaisija ø 370 mm > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen, PIR-/RADAR-mallit 5x2,5 mm 2 +2x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400W, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet Snro Tyyppi Tuotenimi Kanta Kg Valovirta AVD370 LED perusvalaisimet AVD L AVD370 IP44 LED14W/840 E LED 1, lm AVD L/3K AVD370 IP44 LED14W/830 E LED 1, lm AVD L AVD370 IP44 LED 18W/840 E PC O LED 1, lm AVD L/3K AVD370 IP44 LED 18W/830 E PC O LED 1, lm AVD370 LED perusvalaisimet lasikuvulla AVD LG AVD370 IP21/44 LED14W/840 EG LED 1, lm AVD LG/3K AVD370 IP21/44 LED14W/840 EG LED 1, lm AVD LG AVD370 IP21/44 LED 18W/840 E G FR LED 1, lm AVD LG/3K AVD370 IP21/44 LED 18W/830 E G FR LED 1, lm AVD370 LED perusvalaisimet 1-10V-ohjaus AVD DL AVD370 IP44 LED14W/840 D LED 1, lm AVD DL/3K AVD370 IP44 LED14W/830 D LED 1, lm AVD DL AVD370 IP44 LED 18W/840 D PC O LED 1, lm AVD DL/3K AVD370 IP44 LED 18W/830 D PC O LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 159

162 Snro Tyyppi Tuotenimi Kanta Kg Valovirta AVD370 LED perusvalaisimet lasikuvulla 1-10V-ohjaus AVD DLG AVD370 IP21/44 LED14W/840 DG LED 1, lm AVD DLG/3K AVD370 IP21/44 LED14W/830 DG LED 1, lm AVD DLG AVD370 IP21/44 LED 18W/840 D G FR LED 1, lm AVD DLG/3K AVD370 IP21/44 LED 18W/830 D G FR LED 1, lm AVD370 LED perusvalaisimet DALI-ohjaus AVD DDL AVD370 IP44 LED14W/840 DALI LED 1, lm AVD DDL/3K AVD370 IP44 LED14W/830 DALI LED 1, lm AVD DDL AVD370 IP44 LED 18W/840 DALI PC O LED 1, lm AVD DDL/3K AVD370 IP44 LED 18W/830 DALI PC O LED 1, lm AVD370 LED perusvalaisimet lasikuvulla DALI-ohjaus AVD DDLG AVD370 IP21/44 LED14W/840DALIG LED 1, lm AVD DDLG/3K AVD370 IP21/44 LED14W/830DALIG LED 1, lm AVD DDLG AVD370 IP21/44 LED 18W/840 DALI GFR LED 1, lm AVD DDLG/3K AVD370 IP21/44 LED 18W/830 DALI GFR LED 1, lm AVD370 LED perustunnistinvalaisimet AVD L AVD370 IP44 LED14W/840 EPIR LED 1, lm AVD L/3K AVD370 IP44 LED14W/830 EPIR LED 1, lm AVD L AVD370 IP44 LED 18W/840 E PC O PIR LED 1, lm AVD L/3K AVD370 IP44 LED 18W/830 E PC O PIR LED 1, lm AVD370 LED perustunnistinvalaisimet lasikuvulla AVD LG AVD370 IP21/44 LED14W/840EGRAD LED 1, lm AVD LG/3K AVD370 IP21/44 LED14W/830EGRAD LED 1, lm AVD LG AVD370 IP21/44 LED 18W/840 EGFR RAD LED 1, lm AVD LG/3K AVD370 IP21/44 LED 18W/830 EGFR RAD LED 1, lm AVD370 LED PIR-tunnistinvalaisin ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % tai 20 % ja PIR-ohjattu valaistustaso 80 % tai 100 % AVD DL AVD370 IP44 LED14W/840 DPIR5 LED 1, lm AVD DL/3K AVD370 IP44 LED14W/830 DPIR5 LED 1, lm AVD DL AVD370 IP44 LED 18W/840 D PC O PIR LED 1, lm AVD DL/3K AVD370 IP44 LED 18W/830 D PC O PIR LED 1, lm AVD370 LED tutkatunnistinvalaisimet ohjattavalla 1-10V elektronisella liitäntälaitteella ja lasikuvulla. Jatkuvasti palava perusvalaistustaso 5 % ja tutkaohjattu valaistustaso 100 % AVD DLG AVD370 IP21/44 LED14W/840DGRAD LED 1, lm AVD DLG/3K AVD370 IP21/44 LED14W/830DGRAD LED 1, lm AVD DLG AVD370 IP21/44 LED 18W/840 DGFR RAD LED 1, lm AVD DLG/3K AVD370 IP21/44 LED 18W/830 EGFR RAD LED 1, lm AVD370 LED perusvalaisin 1 tunnin varavaloakulla AVD L/1M AVD370 IP44 LED14W/840 E1M LED 1, lm AVD L/1M AVD370/1M IP44 LED 18W/840 E PC O LED 1, lm AVD370 LED PIR-tunnistinvalaisin ohjattavalla 1-10V elektronisella liitäntälaitteella. Jatkuvasti palava perusvalaistustaso 5 % tai 20 % ja PIR-ohjattu valaistustaso 80 % tai 100 %, 1 tunnin varavaloakulla AVD DL/1M AVD370 IP44 LED14W/840 DPIR51M LED 1, lm AVD DL/1M AVD370/1M IP44 LED 18W/840 D PC O P LED 1, lm AVD370 valaisimet muovikuvulla ja E27-lampunpitimella AVD370 AVD370 IP44 2xTC-TSE 20W PC O E27 0,9 AVD370 valaisimet lasikuvulla ja E27-lampunpitimellä AVD370.01PE27G AVD370 IP21/44 1xTC-TSE 20W G FR E27 1, AVD370.02PE27G AVD370 IP21/44 2xTC-TSE 20W G FR E27 1,7 160 Pidätämme oikeudet muutoksiin.

163 Snro Tyyppi Tuotenimi Kanta Kg Valovirta AVD370 valaisimet elektronisella liitäntälaitteella AVD E AVD370 IP44 2xTC-DE 18W E PC O G24-q2 1, AVD E AVD370 IP44 2xTC-DE 26W E PC O G24-q3 1,2 AVD370 tarvikkeet AVL370 Uppokiinnikesanka AVD370 valaisimille AVL372 Upotuskehys AVR320/AVD370 valaisimille, 600 mm x 600 mm cc AVD370 AVD370 on suuri ja tehokas valaisin aulatiloihin sekä taukohuoneisiin. Erittäin hieno kokonaisuus. Pidätämme oikeudet muutoksiin. 161

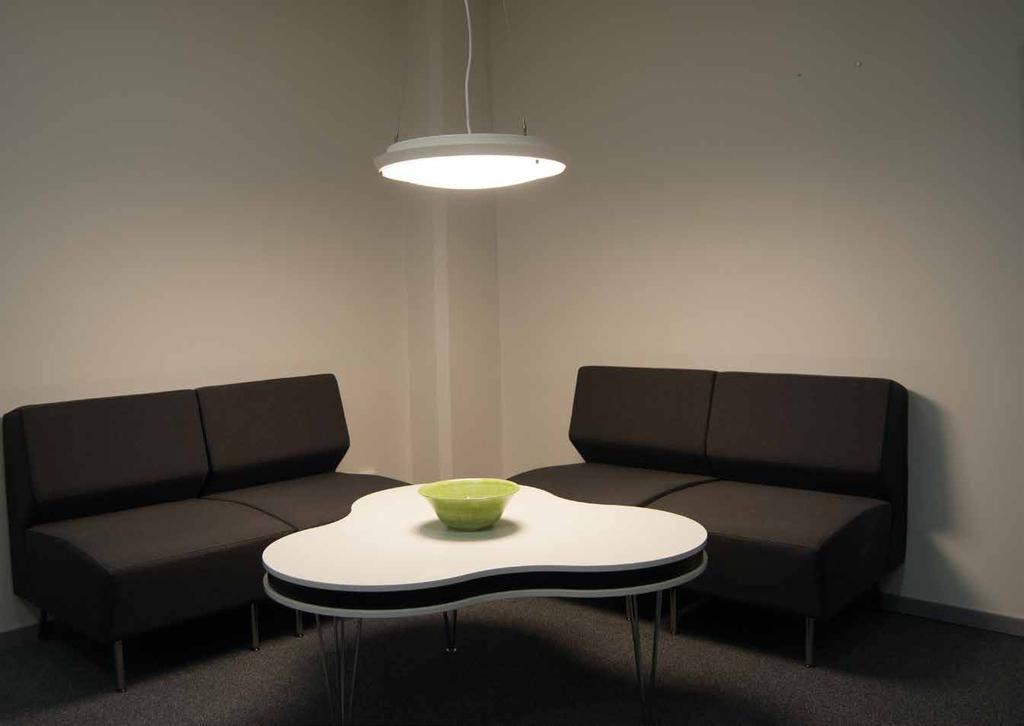

164 AVD550 LED TC Näyttävä AVD550 designvalaisin energiatehokkailla valonlähteillä julkisten tilojen valaistukseen. Valolähdevaihtoehtoina 39W LED tai 2x36W pienloistelamppu, myös liiketunnistin ja turvavaloversioita. Häikäisysuojana opaloitu lasi,-tai muovikupu. Suuri, tehokas ja tyylikäs designvalaisin. 162 Pidätämme oikeudet muutoksiin.

165 IP21 5x2,5mm² AVD550 PIR-tunnistinvalaisimet AVD550 + AVL551-ripustussarja Rakenne > > Kupu opaalipolykarbonaattia tai lasia, LED-mallit polykarbonaattikuvulla > > Runko alumiinia > > Valolähteet sisältyvät toimitukseen > > LED-mallit; Ottoteho 39W, valaisimen valovirta 3890 lm (3000 K) ja 4030 lm (4000 K), SDCM 3 Ra > 80, tehokerroin 0,94, DALI 0,98 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h L90B10, T a =25 C > > Virtalähteen elinikä jopa h, vikaantumisaste max.10 % Ohjaustavat > > AVD550 PIR-tyyppiset valaisimet ovat varustettu infrapunaliiketunnistimella (PIR), jossa säädöt päälläoloajalle (1-30 min.), herkkyydelle sekä hämäräkytkintoiminnolle. > > AVD550 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > Painonappi-ohjaus / DALI Asennus > > Katto- ja seinäpintaan tai osittain uppoon > > Upotussyvyys 30 mm, upotusaukko ø 485 mm, kuvun halkaisija ø 550 mm > > AVL551 ripustussarjalla myös ripustusasennukseen > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme PIR-mallit: Kattoasennus max. 4 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400W, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet AVD550 LED AVD Ø % 48% Snro Tyyppi Tuotenimi Teho Kanta Kg Lisätiedot AVD550 LED polykarbonaattikuvulla AVD L AVD550 LED 39W/840 PC O 39W LED 3, AVD L/3K AVD550 LED 39W/830 PC O 39W LED 3, AVD DDL AVD550 LED 39W/840 PC O DALI 39W LED 3,2 DALI AVD DDL/3K AVD550 LED 39W/830 PC O DALI 39W LED 3,2 DALI AVD550 valaisimet elektronisella liitäntälaitteella AVD E AVD550 IP21 2xTC-L 36W E PC O 2G11 3,0 AVD550 valaisimet DSI/DALI-ohjattavalla elektronisella liitäntälaitteella AVD DB AVD550 IP21 2xTC-L 36W DB PC O 2G11 3,9 AVD550 tarvikkeet AVL550 Uppokiinnikesanka AVD550 valaisimille AVL551 Vaijeriripustin pakkaus AVD550 valaisimille AVL552 Upotuskehys AVD550 valaisimille, 600 mm x 600 mm Katso tarkemmat tuotetiedot netistä: 04/12/17 163

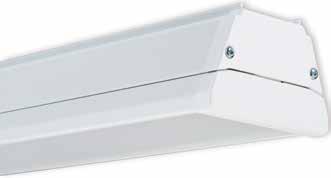

166 AVR67 LED T5 Kulmikkaalla kuvulla varustettu Jono on monikäyttöinen ja tyylikäs LED ja T5 -yleisvalaisin, joka sopii tilaan kuin tilaan. AVR67 LED Move! Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Uusi kulma klassiseen Jono-valaisimeen. Kulmikas, mutta kevyt vaihtoehto! 164 Pidätämme oikeudet muutoksiin.

167 IP44 5x2,5mm² AVR67.014E Rakenne > > Kupu kirkasta uritettua tai opaalia polykarbonaattia, LED-mallit opaalikuvulla > > Runko alumiinia > > LED-mallit: Ottotehot 10W, valaisimen valovirta 895 lm (3000 K), 950 lm (4000 K), 15W, valaisimen valovirta 1342 lm (3000 K), 1425 lm (4000 K), 20W, valaisimen valovirta 1790 lm (3000 K), 1900 lm (4000 K), 3000 K ja 4000 K, Ra >80, tehokerroin 0,94 Käyttöympäristön lämpötila - 20 C C LED-valaisimen elinikä h (L70), T a =25 C Asennus > > Katto- ja seinäpintaan > > Jousiliitinkytkentärima 5x2,5 mm 2 läpimenevään asennukseen, RADAR-mallit 5x2,5 mm 2 +2x2,5 mm 2 > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme RADAR-mallit: Kattoasennus max. 3,5 m korkeuteen Seinäasennus 1,7-2,7 m korkeuteen Soveltuvat yksittäis- ja master-orja-asennuksiin Orjakuorma max 400VA, kuitenkin enintään 5 valaisinta samassa ohjausryhmässä Orjavalaisimiksi soveltuvat kaikki Enston perusvalaisimet AVR67 alumiini Ohjaustavat > > AVR67 RADAR-tyyppiset valaisimet ovat varustettu korkeataajuustekniikkaan perustuvalla liiketunnistimella (tutka), jossa säädöt päälläoloajalle (1-30 min), herkkyydelle sekä hämäräkytkintoiminnolle. > > 1-10V > > DALI > > Painonappi-ohjaus Tilauksesta > > AVR67 LED-mallit tutkatunnistimella AVR67 + vaijeriripustin Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot Jono LED opaalikuvulla AVR67.110L AVR67 IP44 LED10W/840 E LED 0, lm AVR67.110L/3K AVR67 IP44 LED10W/830 E LED 0, lm AVR67.115L AVR67 IP44 LED15W/840 E LED 1, lm AVR67.115L/3K AVR67 IP44 LED15W/830 E LED 1, lm AVR67.120L AVR67 IP44 LED20W/840 E LED 1, lm AVR67.120L/3K AVR67 IP44 LED20W/830 E LED 1, lm Jono LED opaalikuvulla, DALI AVR67.115DDL AVR67 IP44 LED15W/840 DALI LED 1, lm AVR67.115DDL/3K AVR67 IP44 LED15W/830 DALI LED 1, lm AVR67.120DDL AVR67 IP44 LED20W/840 DALI LED 1, lm AVR67.120DDL/3K AVR67 IP44 LED20W/830 DALI LED 1, lm Katso tarkemmat tuotetiedot netistä: 04/12/17 165

168 Snro Tyyppi Tuotenimi Kanta Kg Pituus Valovirta Lisätiedot Jono T5 (ø 16 mm) elektronisella liitäntälaitteella AVR67.014E AVR67.014E IP44 T5 14W E PC C, 600mm G5 1, AVR67.021E AVR67.021E IP44 T5 21W E PC C, 900mm G5 1, AVR67.024E AVR67.024E IP44 T5 24W E PC C, 600mm G5 1, AVR67.028E AVR67.028E IP44 T5 28W E PC C, 1200mm G5 1, AVR67.035E AVR67.035E IP44 T5 35W E PC C, 1500mm G5 2, AVR67.049E AVR67.049E IP44 T5 49W E PC C, 1500mm G5 2, Jono T5 (ø 16 mm) elektronisella liitäntälaitteella ja opaali kuvulla AVR67.014EO AVR67.014EO IP44 T5 14W E PC O, 600mm G5 1, AVR67.021EO AVR67.021EO IP44 T5 21W E PC O, 900mm G5 1, AVR67.028EO AVR67.028EO IP44 T5 28W E PC O, 1200mm G5 1, AVR67.035EO AVR67.035EO IP44 T5 35W E PC O, 1500mm G5 2, Alumiinin värinen Jono T5 (ø 16 mm) elektronisella liitäntälaitteella AVR67.014EAL AVR67.014EAL IP44 T5 14W E PC C AL, 600mm G5 1, AVR67.021EAL AVR67.021EAL IP44 T5 21W E PC C AL, 900mm G5 1, AVR67.028EAL AVR67.028EAL IP44 T5 28W E PC C AL, 1200mm G5 1, AVR67.035EAL AVR67.035EAL IP44 T5 35W E PC C AL, 1500mm G5 2, Jono tarvikkeet AVL601 AVR66 JONO valaisimille AVL605 AVR66 JONO valaisimille AVL kiinnikepari AVR66 valaisimille AVL609 Pikakiinnikepari AVR66 Jono valaisimille AVR67.110L AVR67.014E L % 88% 166 Pidätämme oikeudet muutoksiin.

169 AVR67 on portfoliomme monikäyttöisin valaisin. Sisälle, ulos, kotiin ja tehtaaseen; vain mielikuvitus on rajana. Pidätämme oikeudet muutoksiin. 167

170 Sport T5 SP2498 Tukevarakenteinen ja iskunkestävä valaisin sisäliikuntatiloihin kouluissa, urheiluhalleissa ja erilaisissa monitoimitiloissa. Sportissa yhdistyy nykyaikainen valaistustekniikka, vahva rakenne sekä selkeä ja käytännöllinen muotoilu. Sport valaisee voittajat ja haastajat! 168 Pidätämme oikeudet muutoksiin.

171 IP20 5x2,5mm² Rakenne > > Runko valkoiseksi pulverimaalattua teräslevyä > > Heijastin kiiltoanodisoitua alumiinia > > Pallosuoja: valkoinen teräslankaverkko, jako 30x30 mm > > Pallosuoja saranoituu ja lukkiutuu runkoon helpottaen valaisimen huoltoa Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) SP SP01 Asennus > > Asennus suoraan kattopintaan, ripustuskiskoon tai uppoon, upotuskehys SP02 > > Asennustarvikkeet tilattavissa erikseen (ks. taulukko) > > -o- 5x2,5 mm² > > Kytkentäpiste ja johtoaukot valaisimen keskellä pituussuunnassa > > Johtoaukot valaisimen pohjassa > > Murtoaihiot päädyissä A K B=kiskokiinnikkeellä C=ruuvikiinnitys Ø 5,5 5, Sport pinta-asennukseen 75% aukko=a-18 A aukko=215 Sport uppoasennukseen Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako A B C Sport SP2358 SP2358 T5 2X35W G5 valkoinen 7,1 K SP2498 SP2498 T5 2X49W G5 valkoinen 7,1 K SP2808 SP2808 T5 2X80W G5 valkoinen 7,1 K Asennustarvikkeet SP01 SP01 KISKOKIINNIKEPARI valkoinen 0, SP02 SP02 UPOTUSKEHYS valkoinen 0, Katso tarkemmat tuotetiedot netistä: 04/12/17 169

172 Lampett LED Koristeellinen seinävalaisin julkisiin tiloihin ja koteihin. Laatua ja miellyttävää muotoilua julkisiin tiloihin ja koteihin. 170 Pidätämme oikeudet muutoksiin.

173 IP20 3x2,5mm² Rakenne > > Runko ja varjostin valkoiseksi maalattua alumiinia > > Ottoteho 9W, valaisimen valovirta 600 lm > > Värilämpötila 3000 K, Ra > 90 > > LED-valaisimen elinikä h > > Triac-himmennettävä Asennus > > Asennus seinäpintaan > > -o 3x2,5 mm 2 9W 600 lm Snro Tyyppi Tuotenimi Kg Valovirta Lampett LM9220D/3K LM9220D/3K LED 9W/830 WH 1,6 600 lm Katso tarkemmat tuotetiedot netistä: 04/12/17 171

174 Luxova LED Koristeellinen seinävalaisin julkisiin tiloihin ja koteihin. Mukavaa epäsuoraa valoa ja modernia muotoilua. 172 Pidätämme oikeudet muutoksiin.

175 IP20 3x2,5mm² Rakenne > > Runko valkoiseksi maalattua alumiinia > > Ottoteho 9W, valaisimen valovirta 600 lm > > Värilämpötila 3000 K, Ra > 90 > > LED-valaisimen elinikä h > > Triac-himmennettävä Asennus > > Asennus seinäpintaan > > -o 3x2,5 mm 2 9W 600 lm Snro Tyyppi Tuotenimi Kg Valovirta Luxova LX8170D/3K LX8170D/3K LED 8W/830 WH 1,6 600 lm Katso tarkemmat tuotetiedot netistä: 04/12/17 173

176

177 Teollisuusvalaisimet

178 Marlo LED Marlo on suunniteltu erityisesti vähittäiskauppakiinteistöjen valaisemiseksi. Marlo valaisee supermarketit sekä muut vähittäiskaupan myymälä- ja varastotilat, joissa tarvitaan optimoitu ratkaisu yleisvalaistuksen, korostuksen ja alhaisen häikäisyn suhteen. Marlo on mainio vaihto ehto moneen eri projektiin. Monipuolinen huippuoptiikka. 176 Pidätämme oikeudet muutoksiin.

179 IP23 5x2,5mm² EnstoNET-liitäntä Marlo 3R Rakenne > > Valkoiseksi maalattu alumiinirunko > > Muovipäädyt polykarbonaattia > > Linssioptiikka polykarbonaattia tai akryyliä (3R) > > Optiikat: Laajasäteilevä (WB/90 ) Keskisäteilevä (MB/60 ) Hyllyvälioptiikka (O) Hyllyoptiikka (DAS) > > DALI- ja perusmallit > > Versioiden valovirta- ja pituustiedot taulukossa > > 4000 K, tehokerroin 0,98, Ra>80 > > Käyttöympäristön lämpötila -20 C C > > Valaisimen elinikä h (L70B50), T a = 25 C Asennus > > Kattoon AMJK1-kiinnikkeellä (sisältyy toimitukseen) > > Valaisinripustuskiskoon (MEK) AMJK2-jousikiinnikkeellä > > Tilauksesta erillinen läpijohdotussarja eri pituuksille Tilauksesta > > Liitosjohdolla > > Lisää optiikkavaihtoehtoja > > EnstoNET-liitäntä. Huom IP20 > > 3000 K -mallit > > Projektikohtaiset valovirtapaketit > > Mikroprisma versiot: Joko liitosjohdolla tai EnstoNET-liitännällä > > Sensoriratkaisut > > Läpijohdotussarja Marlo mikroprisma Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Marlo - Laajasäteilevä optiikka (WB) MA12WB MA12WB LED IP23 42W/840 42W 3, WB 5500 lm MA12WBED MA12WBED LED IP23 42W/840 DA 42W 3, WB DALI 5500 lm MA15WB MA15WB LED IP23 52W/840 52W 3, WB 7370 lm MA15WBED MA15WBED LED IP23 52W/840 DA 52W 3, WB DALI 7370 lm MA123RWB MA123RWB LED IP23 39W/840 39W 3, R WB 5840 lm MA123RWBED MA123RWBED LED IP23 39W/840 DA 39W 3, R WB DALI 5840 lm MA153RWB MA153RWB LED IP23 49W/840 49W 4, R WB 7300 lm MA153RWBED MA153RWBED LED IP23 49W/840 DA 49W 4, R WB DALI 7300 lm Marlo - Keskisäteilevä optiikka (MB) MA12MB MA12MB LED IP23 42W/840 42W 3, MB 5940 lm MA12MBED MA12MBED LED IP23 42W/840 DA 42W 3, MB DALI 5940 lm MA15MB MA15MB LED IP23 52W/840 52W 3, MB 7430 lm MA15MBED MA15MBED LED IP23 52W/840 DA 52W 3, MB DALI 7430 lm MA123RMB MA123RMB LED IP23 39W/840 39W 3, R MB 5840 lm MA123RMBED MA123RMBED LED IP23 39W/840 DA 39W 3, R MB DALI 5840 lm MA153RMB MA153RMB LED IP23 49W/840 49W 4, R MB 7380 lm MA153RMBED MA153RMBED LED IP23 49W/840 DA 49W 4, R MB DALI 7380 lm Katso tarkemmat tuotetiedot netistä: 04/12/17 177

180 Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Marlo - Hyllyvälioptiikka (O) MA12O MA12O LED IP23 42W/840 42W 3, O 5780 lm MA12OED MA12OED LED IP23 42W/840 DA 42W 3, O DALI 5780 lm MA15O MA15O LED IP23 52W/840 52W 3, O 7230 lm MA15OED MA15OED LED IP23 52W/840 DA 52W 3, O DALI 7230 lm MA123RO MA123RO LED IP23 39W/840 39W 3, R O 5800 lm MA123ROED MA12O3RED LED IP23 39W/840 DA 39W 3, R O DALI 5800 lm MA153RO MA153RO LED IP23 49W/840 49W 4, R O 7490 lm MA153ROED MA153ROED LED IP23 49W/840 DA 49W 4, R O DALI 7490 lm Marlo - Hyllyoptiikka (DAS) MA12DAS MA12DAS LED IP23 42W/840 42W 3, DAS 5860 lm MA12DASED MA12DASED LED IP23 42W/840 DA 42W 3, DAS DALI 5860 lm MA15DAS MA15DAS LED IP23 52W/840 52W 3, DAS 7330 lm MA15DASED MA15DASED LED IP23 52W/840 DA 52W 3, DAS DALI 7330 lm MA123RDAS MA123RDAS LED IP23 39W/840 39W 3, R DAS 5880 lm MA123RDASED MA123RDASED IP23 39W/840 DA 39W 3, R DAS DALI 5880 lm MA153RDAS MA153RDAS LED IP23 49W/840 49W 4, R DAS 7600 lm MA153RDASED MA153RDASED IP23 49W/840 DA 49W 4, R DAS DALI 7600 lm Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon 178 Pidätämme oikeudet muutoksiin.

181 WB 3R WB MB 100% 100% 100% 3R MB O 3R O 100% 100% 100% DAS 3R DAS 100% 100% Jousikiinnikkeet AMJK1 ja AMJK mm / 1470 mm Pidätämme oikeudet muutoksiin. 179

182 Marlo Ramppi LED Marlo Ramppi on suunniteltu erityisesti vähittäiskauppakiinteistöjen valaisemiseksi. Marlo Ramppi valaisee supermarketit sekä muut vähittäiskaupan myymälä- ja varastotilat, joissa tarvitaan optimoitu ratkaisu yleisvalaistuksen, korostuksen ja alhaisen häikäisyn suhteen. Marlo Ramppi on mainio vaihto ehto moneen eri projektiin. Monipuolinen huippuoptiikka. 180 Pidätämme oikeudet muutoksiin.

183 IP23 5x2,5mm² EnstoNET-liitäntä Marlo Rakenne > > Valkoiseksi maalattu alumiinirunko > > Muovipäädyt polykarbonaattia > > Linssioptiikka polykarbonaattia tai akryyliä (3R) > > Optiikat: Laajasäteilevä (WB/90 ) Keskisäteilevä (MB/60 ) Hyllyvälioptiikka (O) Hyllyoptiikka (DAS) > > DALI- ja perusmallit > > Versioiden valovirta- ja pituustiedot taulukossa > > 4000 K, tehokerroin 0,98, Ra>80 > > Käyttöympäristön lämpötila -20 C C > > Valaisimen elinikä h (L70B50), T a = 25 C Asennus > > Kattoon AMJK1-kiinnikkeellä > > Valaisinripustuskiskoon (MEK) AMJK2-jousikiinnikkeellä > > Portaattomasti säädettävillä päätykannakkeilla (AMRPK, AMRPK500 tai AMRPK330) > > Tilauksesta erillinen läpijohdotussarja eri pituuksille Tilauksesta > > Liitosjohdolla > > Lisää optiikkavaihtoehtoja > > EnstoNET-liitäntä. Huom IP20 > > 3000 K -mallit > > Projektikohtaiset valovirtapaketit > > Sensoriratkaisut > > Läpijohdotussarja Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Marlo ramppi - Laajasäteilevä optiikka (WB) MAR24WB MAR24WB LED IP23 82W/840 82W 5, WB lm MAR24WBED MAR24WBED LED IP23 82W/840 82W 5, WB DALI lm MAR30WB MAR30WB LED IP23 102W/ W 6, WB lm MAR30WBED MAR30WBED LED IP23 102W/ W 6, WB DALI lm MAR243RWB MAR243RWB LED IP23 77W/840 77W 5, R WB lm MAR243RWBED MAR243RWBED IP23 77W/840 DA 77W 5, R WB DALI lm MAR303RWB MAR303RWB LED IP23 95W/840 95W 7, R WB lm MAR303RWBED MAR303RWBED IP23 95W/840 DA 95W 7, R WB DALI lm Marlo ramppi - Keskisäteilevä optiikka (MB) MAR24MB MAR24MB LED IP23 82W/840 82W 5, MB lm MAR24MBED MAR24MBED LED IP23 82W/840 82W 5, MB DALI lm MAR30MB MAR30MB LED IP23 102W/ W 6, MB lm MAR30MBED MAR30MBED LED IP23 102W/ W 6, MB DALI lm MAR243RMB MAR243RMB LED IP23 77W/840 77W 5, R MB lm MAR243RMBED MAR243RMBED IP23 77W/840 DA 77W 5, R MB DALI lm MAR303RMB MAR303RMB LED IP23 95W/840 95W 7, R MB lm MAR303RMBED MAR303RMBED IP23 95W/840 DA 95W 7, R MB DALI lm Marlo ramppi - Hyllyvälioptiikka (O) MAR24O MAR24O LED IP23 82W/840 82W 5, O lm MAR24OED MAR24OED LED IP23 82W/840 82W 5, O DALI lm MAR30O MAR30O LED IP23 102W/ W 6, O lm MAR30OED MAR30OED LED IP23 102W/ W 6, O DALI lm MAR243RO MAR243RO LED IP23 77W/840 77W 5, R O lm MAR243ROED MAR24O3RED LED IP23 77W/840 DA 77W 5, R O DALI lm MAR303RO MAR303RO LED IP23 95W/840 95W 7, R O lm MAR303ROED MAR30O3RED LED IP23 95W/840 DA 95W 7, R O DALI lm Katso tarkemmat tuotetiedot netistä: 04/12/17 181

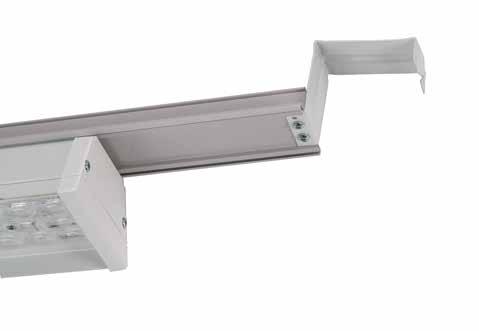

184 Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Marlo ramppi - Hyllyoptiikka (DAS) MAR24DAS MAR24DAS LED IP23 82W/840 82W 5, DAS lm MAR24DASED MAR24DASED LED IP23 82W/840 82W 5, DAS DALI lm MAR30DAS MAR30DAS LED IP23 102W/ W 6, DAS lm MAR30DASED MAR30DASED LED IP23 102W/ W 6, DAS DALI lm MAR243RDAS MAR243RDAS LED IP23 77W/840 77W 5, R DAS lm MAR243RDASED MAR243RDASED IP23 77W/840 DA 77W 5, R DAS DALI lm MAR303RDAS MAR303RDAS LED IP23 95W/840 95W 7, R DAS lm MAR303RDASED MAR303RDASED IP23 95W/840 DA 95W 7, R DAS DALI lm Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMRPK AMRPK PÄÄTYKANNATINPARI 1M 1,2 portaaton säätö max mm*, valkoinen AMRPK500 AMRPK500 0,5M PÄÄTYKANNAKEPARI 0,5 portaaton säätö max. 630 mm*, valkoinen AMRPK330 AMRPK330 0,3M PÄÄTYKANNAKEPARI 0,3 portaaton säätö max. 410 mm*, valkoinen * Maksimi kannakointiväli = valaisimen pituus + maksimisäätö esim. MAR30WB+AMRPK (pari); 2910 mm mm = 4110 mm A A = valaisimen pituus AMRPK säätövara/pääty AMRPK mm AMRPK mm AMRPK mm 182 Pidätämme oikeudet muutoksiin.

185 WB 3R WB MB 100% 100% 100% 3R MB O 3R O 100% 100% 100% DAS 3R DAS 100% 100% Jousikiinnikkeet AMJK1 ja AMJK mm / 2910 mm Pidätämme oikeudet muutoksiin. 183

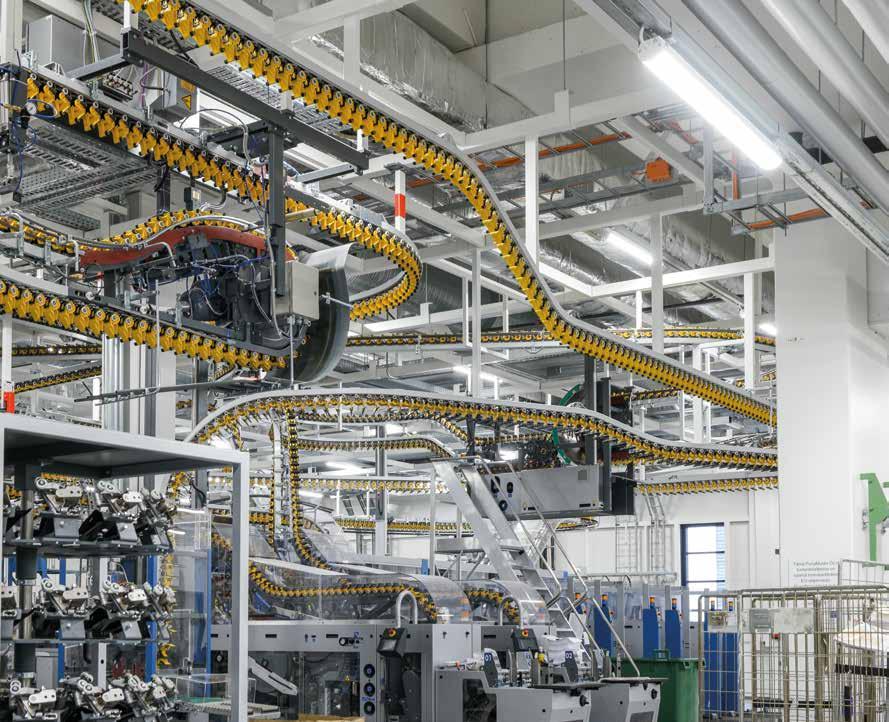

186 MARLO RAMPPI -VALAISIMEN PÄÄTYKANNAKKEET Päätykannake vakiostopparilla Päätykannake + stoppari 2 Päätykannake + stoppari Voi kiristää ruuveilla (Ei kuulu toimitukseen) 25, , ASENNUSVAIHTOEHTO AMRPK päätykannatin vakiokiinnikkeellä. AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen) AMRPK päätykannatin korkealla kiinnikkeellä (tilattava erikseen). Päätykannake + stoppari 5 Voi kiristää ruuveilla (Ei kuulu toimitukseen) AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen). Laskevan kiinnikkeen avulla saadaan ramppivalaisin samalle tasolle kuin ripustuskiskoon AMJK2-kiinnikkeellä asennetut valaisimet. Kun valaisinripustuskiskojen väli (esim. saneerauskohteet) on lyhyempi kuin valaisin, voidaan Rampin asennus toteuttaa laskevalla kannakkeella. 184 Pidätämme oikeudet muutoksiin.

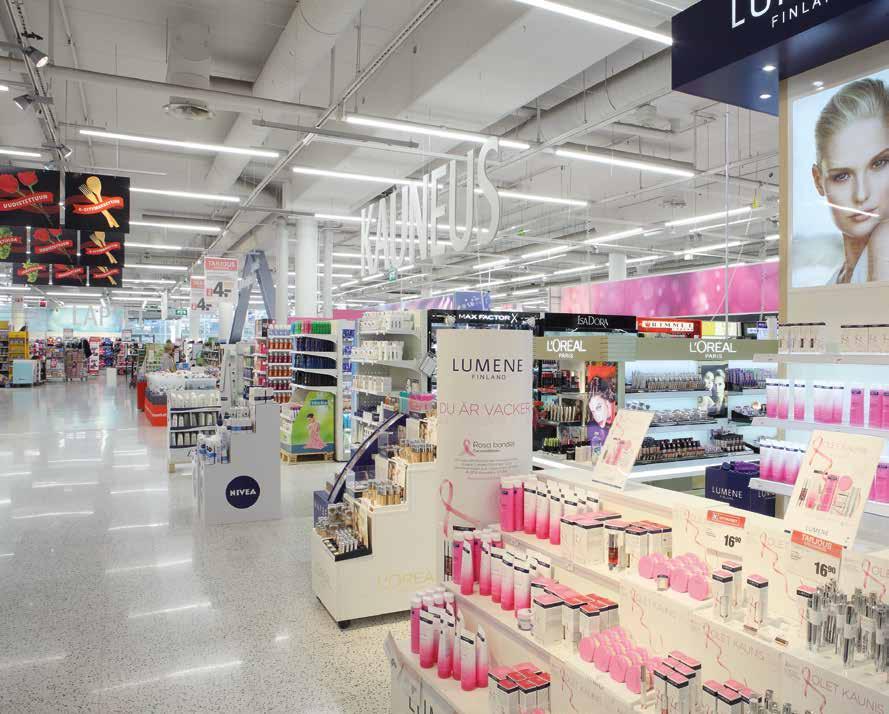

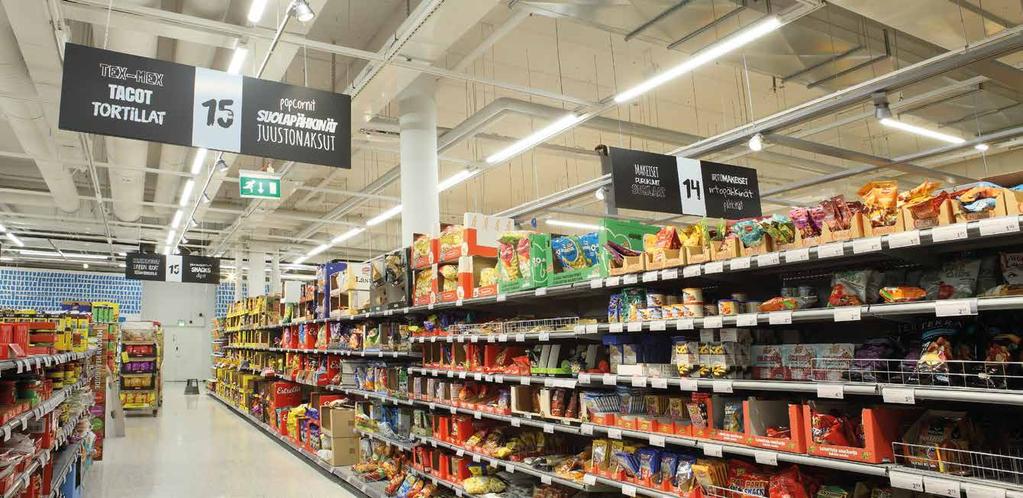

187 Marlo tarjoaa monipuolisen optiikkavalikoiman supermarkettien sekä muiden vähittäiskaupan myymälä- ja varastotilojen valaisuun. Pidätämme oikeudet muutoksiin. 185

188 Tino LED Tino kirkkaalla kuvulla Energiatehokas, vähäisen huoltotarpeen IP44 LED-runkovalaisin. Laaja optiikka- ja tehovalikoima mahdollistavat Tinon monipuolisen käytön erilaisissa kohteissa. Käyttöalueet vaihtelevat myymälöistä logistiikkakeskuksiin ja pysäköintihalleihin. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Monipuolinen tehopakkaus teollisuuteen ja myymälöihin. 186 Pidätämme oikeudet muutoksiin.

189 IP44 5x2,5mm² Tino satiinikuvulla Jousikiinnikkeet AMJK1 ja AMJK2 Rakenne > > Runko alumiiniprofiilia, päädyt alumiinia, väri valkoinen > > Kupu kirkasta (C) tai satiiniakryylia (F) > > Kaksi optiikkaa: laajasäteilevä optiikka (WB) keskisäteilevä optiikka (MB) > > DALI- ja perusmallit > > TN2xxx-mallit: Ottoteho 41W, pituus 880 mm, valaisimen valovirta, ks. taulukko Ottoteho 54W, pituus 1160 mm, valaisimen valovirta, ks. taulukko Ottoteho 66W, pituus 1440 mm, valaisimen valovirta, ks. taulukko > > TN3xxx-mallit: 1-rivinen versio Satiiniakryyli (F) versiot Ottoteho 41W, pituus 880 mm valaisimen valovirta, ks. taulukko Ottoteho 53W, pituus 1160 mm valaisimen valovirta, ks. taulukko Ottoteho 65W, pituus 1440 mm valaisimen valovirta, ks. taulukko 4000 K, tehokerroin 0,98, Ra >80 Käyttöympäristön lämpötila 20 C C Valaisimen elinikä h L 70 B 50 F 10 T a =25 C Asennus > > Kattoon AMJK1-kiinnikkeillä (sisältyy toimitukseen) > > Valaisinripustuskiskoon (MEK) AMJK2-jousikiinnikkeillä > > Läpijohdotettu o o 5x2,5 mm 2, ohjattavat mallit 1-vaihe ketjutettavia Tilauksesta > > Painonappi-ohjaus > > Liitosjohdolla > > Epäsymmetrisellä valonjaolla, valonjakokäyrät pyydettäessä (pl. TN3-versiot) > > Tuotekoodaus kuten Tino G2 -vakiomalleissa, mutta 4. merkki on 1 (esim. TN2134WBF) > > Ra > 90 -mallit tilauksesta, valovirta n. 15% alhaisempi kuin Ra > 80 -malleissa > > 3000 K -mallit > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin > > Tino LED -mallit Helvar Select the Weather -järjestelmään > > Alhaisemman valovirran projektikohtaiset ratkaisut 41W 53W 54W 65W 66W Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Laajasäteilevä optiikka, kirkas kupu TN2234WBC TN2234WBC LED IP44 41W/840 ACC 41W 1,8 880 WBC 6003 lm TN2234WBCED TN2234WBCED 41W/840 AC C DALI 41W 1,8 880 WBC DALI 6003 lm TN2244WBC TN2244WBC LED IP44 54W/840 ACC 54W 2, WBC 7936 lm TN2244WBCED TN2244WBCED 54W/840 AC C DALI 54W 2, WBC DALI 7936 lm TN2254WBC TN2254WBC LED IP44 66W/840 ACC 66W 3, WBC lm TN2254WBCED TN2254WBCED 66W/840 AC C DALI 66W 3, WBC DALI lm Katso tarkemmat tuotetiedot netistä: 04/12/17 187

190 Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Laajasäteilevä optiikka, satiini kupu TN3134WBF TN3134WBF LED IP44 41W/840 ACF 41W 1,8 880 WBF 5240 lm TN3134WBFED TN3134WBFED LED IP44 41W/840 ACF DALI 41W 1,8 880 WBF DALI 5240 lm TN2234WBF TN2234WBF LED IP44 41W/840 ACF 41W 1,8 880 WBF 5904 lm TN2234WBFED TN2234WBFED 41W/840 AC F DALI 41W 1,8 880 WBF DALI 5904 lm TN3144WBF TN3144WBF LED IP44 53W/840 ACF 53W 2, WBF 7500 lm TN3144WBFED TN3144WBFED LED IP44 53W/840 ACF DALI 53W 2, WBF DALI 7500 lm TN2244WBF TN2244WBF LED IP44 54W/840 ACF 54W 2, WBF 7880 lm TN2244WBFED TN2244WBFED 54W/840 AC F DALI 54W 2, WBF DALI 7880 lm TN3154WBF TN3154WBF LED IP44 65W/840 ACF 65W 3, WBF 9260 lm TN3154WBFED TN3154WBFED LED IP44 65W/840 ACF DALI 65W 3, WBF DALI 9260 lm TN2254WBF TN2254WBF LED IP44 66W/840 ACF 66W 3, WBF 9885 lm TN2254WBFED TN2254WBFED 66W/840 AC F DALI 66W 3, WBF DALI 9885 lm Keskisäteilevä optiikka, kirkas kupu TN2234MBC TN2234MBC LED IP44 41W/840 ACC 41W 1,8 880 MBC 5841 lm TN2234MBCED TN2234MBCED 41W/840 AC C DALI 41W 1,8 880 MBC DALI 5841 lm TN2244MBC TN2244MBC LED IP44 54W/840 ACC 54W 2, MBC 7812 lm TN2244MBCED TN2244MBCED 54W/840 ACC DALI 54W 2, MBC DALI 7812 lm TN2254MBC TN2254MBC LED IP44 66W/840 ACC 66W 3, MBC 9826 lm TN2254MBCED TN2254MBCED 66W/840 AC C DALI 66W 3, MBC DALI 9826 lm Keskisäteilevä optiikka, satiini kupu TN3134MBF TN3134MBF LED IP44 41W/840 ACF 41W 1,8 880 MBF 5220 lm TN3134MBFED TN3134MBFED LED IP44 41W/840 ACF DALI 41W 1,8 880 MBF DALI 5220 lm TN2234MBF TN2234MBF LED IP44 41W/840 ACF 41W 1,8 880 MBF 5845 lm TN2234MBFED TN2234MBFED 41W/840 AC F DALI 41W 1,8 880 MBF DALI 5845 lm TN3144MBF TN3144MBF LED IP44 53W/840 ACF 53W 2, MBF 7480 lm TN3144MBFED TN3144MBFED LED IP44 53W/840 ACF DALI 53W 2, MBF DALI 7480 lm TN2244MBF TN2244MBF LED IP44 54W/840 ACF 54W 2, MBF 7777 lm TN2244MBFED TN2244MBFED 54W/840 AC F DALI 54W 2, MBF DALI 7777 lm TN3154MBF TN3154MBF LED IP44 65W/840 ACF 65W 3, MBF 9210 lm TN3154MBFED TN3154MBFED LED IP44 65W/840 ACF DALI 65W 3, MBF DALI 9210 lm TN2254MBF TN2254MBF LED IP44 66W/840 ACF 66W 3, MBF 9775 lm TN2254MBFED TN2254MBFED 66W/840 AC F DALI 66W 3, MBF DALI 9775 lm Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon / 1160 / Pidätämme oikeudet muutoksiin.

191 WBC WBF MBC 100% 100% 100% MBF WBF epäsymmetrinen TN3/WBF 100% 100% 100% TN3/MBF 100% Pidätämme oikeudet muutoksiin. 189

192 Tino Ramppi LED Energiatehokas, vähäisen huoltotarpeen IP44 LED-runkovalaisin. Laaja optiikka- ja tehovalikoima mahdollistavat Tinon monipuolisen käytön erilaisissa kohteissa myymälöistä logistiikkakeskuksiin. Optics Tunable White DALI Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. Enston Tunable White ratkaisu on perusta ihmiskeskeiselle valaistusratkaisulle. Ensto TW valaisimet soveltuvat lähes kaikkiin ohjausratkaisuihin, joilla voidaan säätää värilämpötilaa K alueella. Tunable White on moderni ratkaisu nykyaikaseen toimistotilaan. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. SmartWay Ensto SmartWay on itseoppiva, langattomasti verkottuva ja moderni ohjausratkaisu. SmartWay-valaisimet oppivat jatkuvasti tilassa tapahtuvan liikkeen mukaan ja kommunikoivat keskenään. Ensto SmartWay huolehtii, että tielläsi on aina valoa. Asenna ja unohda, ei ohjelmointia tai käyttöönottoa. Todellinen valaistuksen tehopakkaus, monipuolisella optiikalla. 190 Pidätämme oikeudet muutoksiin.

193 IP44 5x2,5mm² Tino satiinikuvulla Jousikiinnikkeet AMJK1 ja AMJK2 Rakenne > > Runko alumiiniprofiilia, päädyt alumiinia, väri valkoinen > > Kupu kirkasta (C) tai satiiniakryylia (F) > > Kaksi optiikkaa: laajasäteilevä optiikka (WB) keskisäteilevä optiikka (MB) > > DALI- ja perusmallit > > TN2xxx-mallit: Ottoteho 107W, pituus 2300 mm, valaisimen valovirta, ks. taulukko Ottoteho 132W, pituus 2870 mm, valaisimen valovirta, ks. taulukko > > TN3xxx-mallit: 1-rivinen versio Satiiniakryyli (F) versiot Ottoteho 106W, pituus 2300 mm, valaisimen valovirta, ks. taulukko Ottoteho 130W, pituus 2870 mm, valaisimen valovirta, ks. taulukko 4000 K, tehokerroin 0,98 Ra >80 Käyttöympäristön lämpötila 20 C C Valaisimen elinikä h L 70 B 50 F 10 T a =25 C Asennus > > Kattoon AMJK1-kiinnikkeillä > > Valaisinripustuskiskoon (MEK) AMJK2-jousikiinnikkeillä > > Portaattomasti säädettävillä päätykannakkeilla (AMRPK, AMRPK500 tai AMRPK330). Päätykannakeasennuksessa valaisimen taipuma on keskellä valaisinta n. 5 mm. Taipuma voidaan estää asentamalla ylimääräinen ripustus (AMJK1 + ripustusvaijeri tai kierretanko). Ks. päätykannakointivaihtoehdot Monix Ramppi -tuotekortilta - Monix Ramppi > > Läpijohdotettu o o 5x2,5 mm 2, ohjattavat mallit 1-vaihe ketjutettavia > > DALI-valaisimet yhdellä DALI-osoitteella Tilauksesta > > Painonappi-ohjaus > > Liitosjohdolla > > Epäsymmetrisellä valonjaolla, valonjakokäyrät pyydettäessä (pl. TN3-versiot) > > Ra > 90 -mallit tilauksesta, valovirta n. 15% alhaisempi kuin Ra > 80 -malleissa > > 3000 K -mallit > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin 106W 107W 130W 132W Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Laajasäteilevä optiikka, kirkas kupu TN2284WBC TN2284WBC IP44 107W/840 AC C 107W 4, WBC lm TN2284WBCED TN2284WBCED 107W/840 AC C DALI 107W 4, WBC DALI lm TN22104WBC TN22104WBC IP44 132W/840 AC C 132W 6, WBC lm TN22104WBCED TN22104WBCED 132W/840 AC C DAL 132W 6, WBC DALI lm Katso tarkemmat tuotetiedot netistä: 04/12/17 191

194 Snro Tyyppi Tuotenimi Teho Kg Pituus Valonjako Ohjaus Valovirta Laajasäteilevä optiikka, satiinikupu TN3184WBF TN3184WBF LED IP44 106W/840 ACF 106W 4, WBF lm TN3184WBFED TN3184WBFED LED IP44 106W/840 ACF DALI 106W 4, WBF DALI lm TN2284WBF TN2284WBF IP44 107W/840 AC F 107W 4, WBF lm TN2284WBFED TN2284WBFED 107W/840 AC F DALI 107W 4, WBF DALI lm TN31104WBF TN31104WBF LED IP44 130W/840 ACF 130W 6, WBF lm TN31104WBFED TN31104WBFED LED IP44 130W/840 ACF DALI 130W 6, WBF DALI lm TN22104WBF TN22104WBF IP44 132W/840 AC F 132W 6, WBF lm TN22104WBFED TN22104WBFED 132W/840 AC F DAL 132W 6, WBF DALI lm Keskisäteilevä optiikka, kirkas kupu TN2284MBC TN2284MBC IP44 107W/840 AC C 107W 4, MBC lm TN2284MBCED TN2284MBCED 107W/840 AC C DALI 107W 4, MBC DALI lm TN22104MBC TN22104MBC IP44 132W/840 AC C 132W 6, MBC lm TN22104MBCED TN22104MBCED 132W/840 AC C DAL 132W 6, MBC DALI lm Keskisäteilevä optiikka, satiinikupu TN3184MBF TN3184MBF LED IP44 106W/840 ACF 106W 4, MBF lm TN3184MBFED TN3184MBFED LED IP44 106W/840 ACF DALI 106W 4, MBF DALI lm TN2284MBF TN2284MBF IP44 107W/840 AC F 107W 4, MBF lm TN2284MBFED TN2284MBFED 107W/840 AC F DALI 107W 4, MBF DALI lm TN31104MBF TN31104MBF LED IP44 130W/840 ACF 130W 6, MBF lm TN31104MBFED TN31104MBFED LED IP44 130W/840 ACF DALI 130W 6, MBF DALI lm TN22104MBF TN22104MBF IP44 132W/840 AC F 132W 6, MBF lm TN22104MBFED TN22104MBFED 132W/840 AC F DAL 132W 6, MBF DALI lm Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMRPK AMRPK PÄÄTYKANNATINPARI 1M 1,2 portaaton säätö max mm*, valkoinen AMRPK500 AMRPK500 0,5M PÄÄTYKANNAKEPARI 0,5 portaaton säätö max. 630 mm*, valkoinen AMRPK330 AMRPK330 0,3M PÄÄTYKANNAKEPARI 0,3 portaaton säätö max. 410 mm*, valkoinen * Maksimi kannakointiväli = valaisimen pituus + maksimisäätö esim. TN2104WBC+AMRPK (pari); 2870 mm+1200 mm = 4070 mm A A = valaisimen pituus AMRPK säätövara/pääty AMRPK mm AMRPK mm AMRPK mm 192 Pidätämme oikeudet muutoksiin.

195 WBC WBF MBC 100% 100% 100% MBF TN3/WBF TN3/MBF 100% 100% 100% / / 1160 / Pidätämme oikeudet muutoksiin. 193

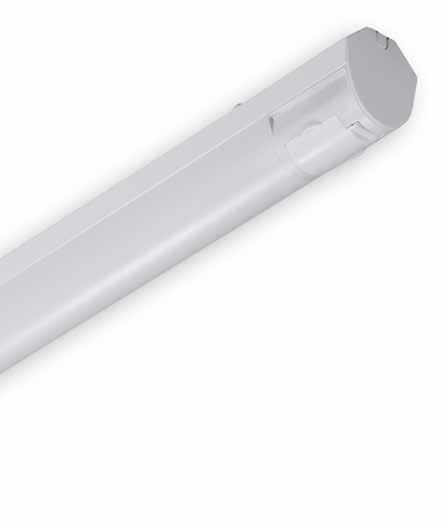

196 TINO RAMPPI -VALAISIMEN PÄÄTYKANNAKKEET Päätykannake vakiostopparilla Päätykannake + stoppari 2 Päätykannake + stoppari Voi kiristää ruuveilla (Ei kuulu toimitukseen) 25, , ASENNUSVAIHTOEHTO AMRPK päätykannatin vakiokiinnikkeellä. AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen) AMRPK päätykannatin korkealla kiinnikkeellä (tilattava erikseen). Päätykannake + stoppari 5 Voi kiristää ruuveilla (Ei kuulu toimitukseen) AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen). Laskevan kiinnikkeen avulla saadaan ramppivalaisin samalle tasolle kuin ripustuskiskoon AMJK2-kiinnikkeellä asennetut valaisimet. Kun valaisinripustuskiskojen väli (esim. saneerauskohteet) on lyhyempi kuin valaisin, voidaan Rampin asennus toteuttaa laskevalla kannakkeella. 194 Pidätämme oikeudet muutoksiin.

197 Pidätämme oikeudet muutoksiin. 195

198 Monix Slim LED T5 Kostean tilan IP44 muovikupuvalaisin LED- ja T5-valonlähteille. Monix Slim on monikäyttöinen, matala valaisinsarja teollisuus-, liike- ja asuintilojen yleisvalaistukseen. Sarja täydentää Monix-tuoteperheen käyttöalueet mataliin tiloihin. Monix Slim LED opaalikuvulla Move! DALI Dimming Ensto valaisimien liiketunnistustekniikka on perusta monelle Ensto Smart -ohjausjärjestelmälle, mutta ne toimivat hienosti myös yksinään. Ensto Move! -valaisimet käyttävät PIR ja tutka -liiketunnistustekniikkaa, riippuen sinun projektisi tarpeesta. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Tyylikäs ja matala yleisvalaisin kaikkiin tiloihin, tehokas ja tasainen valo. 196 Pidätämme oikeudet muutoksiin.

199 IP44 5x2,5mm² Kirkkaalla kuvulla Tilauksesta jousikiinnikkeellä Monix Slim tutkalla Rakenne > > Runko valkoiseksi pulverimaalattua, sähkösinkittyä teräslevyä > > Päädyt iskun-, lämmön- ja UV-säteilyn kestävää ABS-muovia > > Kupu ulkopuolelta sileää, sisäpuolelta uritettua kirkasta (K) akryylimuovia tai opaaliakryylimuovia (O) > > Valkoinen heijastin > > Yksiputkisissa malleissa valonlähde symmetrisesti keskellä valaisinta > > AMSR... ja AMSLR... -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) > > Tunnistinvalaisinmalleissa liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön > > LED-mallit > > Ottotehot 29W ja 21W, pituus 598 mm, valaisimen valovirta kts. taulukko > > Ottotehot 42W ja 29W, pituus 898 mm, valaisimen valovirta kts. taulukko > > Ottotehot 54W ja 38W, pituus 1198 mm, valaisimen valovirta kts. taulukko > > Ottotehot 65W ja 47W, pituus 1498 mm, valaisimen valovirta kts. taulukko 4000 K, tehokerroin 0,98, Ra >80 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70) T a =25 C Asennus > > Asennus suoraan kattopintaan, ripustuskiskoon tai seinäpintaan. Avaimenreikäkolot > > Kytkentäpiste valaisimen keskellä > > Johtoaukot 2 kpl valaisimen pohjassa, 21 mm > > Päädyissä aihio 21 mm, päätyjohdotus soveltuu vain 2-putkisille malleille > > 5-napainen kytkentärima > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis- ja master orja-asennuksiin - Orjakuorma max. 200W (loisteputki tai LED) sisältäen tutkavalaisimen tehon. Orjavalaisimiksi soveltuvat Enston perusvalaisimet Tilauksesta > > Ripustuskiskoasenteisena jousikiinnikkeillä (AMJK2S/AMJK2SV kiskoon MEK70 ja AMJK3S/AMJK3SV kiskoon MEK110) > > Ohjattavat mallit (ei T5 14W): Painonappi-ohjaus (ES) - T5 ja LED 1-10V (ELD) - T5 ja LED DALI (ED) - T5 ja LED > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin > > Alhaisemman valovirran projektikohtaiset ratkaisut Snro Tyyppi Tuotenimi Kanta Kg Valonjako A B Valovirta Monix Slim LED AMSL6O AMSL6O IP44 LED 29W/840 AC O LED 1,7 K lm AMSL6O20 AMSL6O20 IP44 LED 21W/840 AC O LED 1,7 K lm AMSL9O AMSL9O IP44 LED 42W/840 AC O LED 2,3 K lm AMSL9O30 AMSL9O30 IP44 LED 29W/840 AC O LED 2,3 K lm AMSL12O AMSL12O IP44 LED 54W/840 AC O LED 2,9 K lm AMSL12O45 AMSL12O45 IP44 LED 38W/840 AC O LED 2,9 K lm AMSL15O AMSL15O IP44 LED 65W/840 AC O LED 3,5 K lm AMSL15O55 AMSL15O55 IP44 LED 47W/840 AC O LED 3,5 K lm Katso tarkemmat tuotetiedot netistä: 04/12/17 197

200 Snro Tyyppi Tuotenimi Kanta Kg Valonjako A B Valovirta Monix Slim LED tutkalla AMSLR6O AMSLR6O IP44 LED 30W/840 AC O RAD LED 1,7 K lm AMSLR6O20 AMSLR6O20 IP44 LED 22W/840 AC O RAD LED 1,7 K lm AMSLR9O AMSLR9O IP44 LED 43W/840 AC O RAD LED 2,3 K lm AMSLR9O30 AMSLR9O30 IP44 LED 30W/840 AC O RAD LED 2,3 K lm AMSLR12O AMSLR12O IP44 LED 55W/840 AC O RAD LED 2,9 K lm AMSLR12O45 AMSLR12O45 IP44 LED 39W/840 AC O RAD LED 2,9 K lm AMSLR15O AMSLR15O IP44 LED 66W/840 AC O RAD LED 3,5 K lm AMSLR15O55 AMSLR15O55 IP44 LED 48W/840 AC O RAD LED 3,5 K lm Opaalikupu - 1-putkiset AMS128O-N AMS128O-N T5 1X28W O G5 2,9 K AMS135O-N AMS135O-N T5 1X35W O G5 3,5 K AMS149O-N AMS149O-N T5 1X49W O G5 3,5 K Opaalikupu - 2-putkiset AMS214O-N AMS214O-N T5 2X14W O G5 1,7 K AMS228O-N AMS228O-N T5 2X28W O G5 2,9 K AMS235O-N AMS235O-N T5 2X35W O G5 3,5 K AMS249O-N AMS249O-N T5 2X49W O G5 3,5 K Kirkas kupu - 1-putkiset AMS128K-N AMS128K-N T5 1X28W C G5 2,9 K AMS135K-N AMS135K-N T5 1X35W C G5 3,5 K AMS149K-N AMS149K-N T5 1X49W C G5 3,5 K Kirkas kupu - 2-putkiset AMS214K-N AMS214K-N T5 2X14W C G5 1,7 K AMS228K-N AMS228K-N T5 2X28W C G5 2,9 K AMS235K-N AMS235K-N T5 2X35W C G5 3,5 K AMS249K-N AMS249K-N T5 2X49W C G5 3,5 K Monix Slim tutkavalaisimet kirkkaalla kuvulla AMSR228K-N AMSR228K-N T5 2X28W C RAD G5 3,1 K AMSR235K-N AMSR235K-N T5 2X35W C RAD G5 3,7 K AMSR249K-N AMSR249K-N T5 2X49W C RAD G5 3,7 K2 Monix Slim tutkavalaisimet opaalikuvulla AMSR228O-N AMSR228O-N T5 2X28W O RAD G5 3,1 K AMSR235O-N AMSR235O-N T5 2X35W O RAD G5 3,7 K AMSR249O-N AMSR249O-N T5 2X49W O RAD G5 3,7 K1 Asennustarvikkeet AMJK2S AMJK2S MEK70 JOUSIKIINNIKEPARI metalli AMJK2SV AMJK2SV MEK70 JOUSIKIINN.PARI valkoinen A B Pidätämme oikeudet muutoksiin.

201 K1 K2 K3 53% 71% 68% K4 K5 LED 80% 100% Matala rakenne, tasainen valo ja monipuoliset asennusmahdollisuudet tekevät Monix Slimistä kokonaisuudessaan erinomaisen. Pidätämme oikeudet muutoksiin. 199

202 Europroof 2 LED T5 T8 Europroof LED polykarbonaattikuvulla Europroof 2 on luotettava ja kestävä LED-, T5- ja T8-yleisvalaisin kosteisiin ja korroosioherkkiin tiloihin. Monipuolisella valaisimella on laaja käyttöalue pysäköintihalleista maa- ja kotieläintalousrakennuksiin. Optics Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Tehokas, kestävä ja monipuolinen IP65- luokan tehovalaisin. 200 Pidätämme oikeudet muutoksiin.

203 IP65 5x2,5mm² Europroof LED akryylikuvulla Rakenne > > Runko lasikuituvahvisteista polyesteriä > > Komponentit kiinnitetty irroitettavaan asennuskasettiin, joka toimii samalla heijastimena > > LED-malleissa satiinipolykarbonaattikupu tai helmikuvioitu kirkas akryylikupu. T5 ja T8-malleissa helmikuvioitu kirkas akryylikupu. > > Kiinnityssalvat ruostumatonta terästä > > Valaisin toimitetaan asennusvalmiina (lampunpitimet ja kiinnityssalvat paikoillaan) > > Valaisimeen T8- ja T5-malleihin mahtuu pakkasputki (max. 32 mm) > > LED-mallit: Katso ottotehot ja valaisimien valovirrat tuotetaulukosta 4000 K, Ra > 80, tehokerroin 0,96 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L80), T a =25 C LED-mallien soveltuvuus kotieläintalousrakennuksiin tarkistettava tapauskohtaisesti Ohjaustavat > > Painonappi-ohjaus (ES) > > 1-10V (ELD) > > DALI (ED) Asennus > > Polykarbonaattikuvulla varustetut mallit eivät sovellu käytettäväksi karjasuojissa > > Asennetaan kattoon tai ripustuskiskoon > > -o- 5x2,5 mm², läpijohdotettu > > Ohjattavat mallit 1-vaihe ja ohjaus läpijohdotukseen > > Johtoaukot valaisimen molemmissä päissä Tilauksesta > > LED-mallit DALI (ED) ja painonappi (ES) -ohjauksella > > 1-putkiset T5-tutkamallit tilauksesta, kalustettu 2-putkiseen runkoon (leveys 168 mm), putki symmetrisesti keskellä valaisinta > > T8 HF extreme liitäntälaitteella, elinikä tuntia > > Kiiltoanodisoitu alumiiniheijastin 2x36W/28W ja 2x58W/49W malleihin > > Alhaisemman valovirran projektikohtaiset ratkaisut Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Europroof 2 LED satiinipolykarbonaattikuvulla ERPL144SF ERPL144SF IP65 LED 33W/840 F LED 2, lm ERPL154SF ERPL154SF IP65 LED 47W/840 F LED 2, lm ERPL154HSF ERPL154HSF IP65 LED 56W/840 F LED 2, lm Europroof 2 LED akryylikuvulla ERPL144S ERPL144S IP65 LED 33W/840 AC LED 2, lm ERPL154S ERPL154S IP65 LED 47W/840 AC LED 2, lm ERPL154HS ERPL154HS IP65 LED 56W/840 AC LED 2, lm Europroof 2 T ERP2136ACLJ EUROPROOF2 IP65 T8 1X36W AC G13 2, ERP2158ACLJ EUROPROOF2 IP65 T8 1X58W AC G13 3, ERP2236ACLJ EUROPROOF2 IP65 T8 2X36W AC G13 3, ERP2258ACLJ EUROPROOF2 IP65 T8 2X58W AC G13 5, Katso tarkemmat tuotetiedot netistä: 04/12/17 201

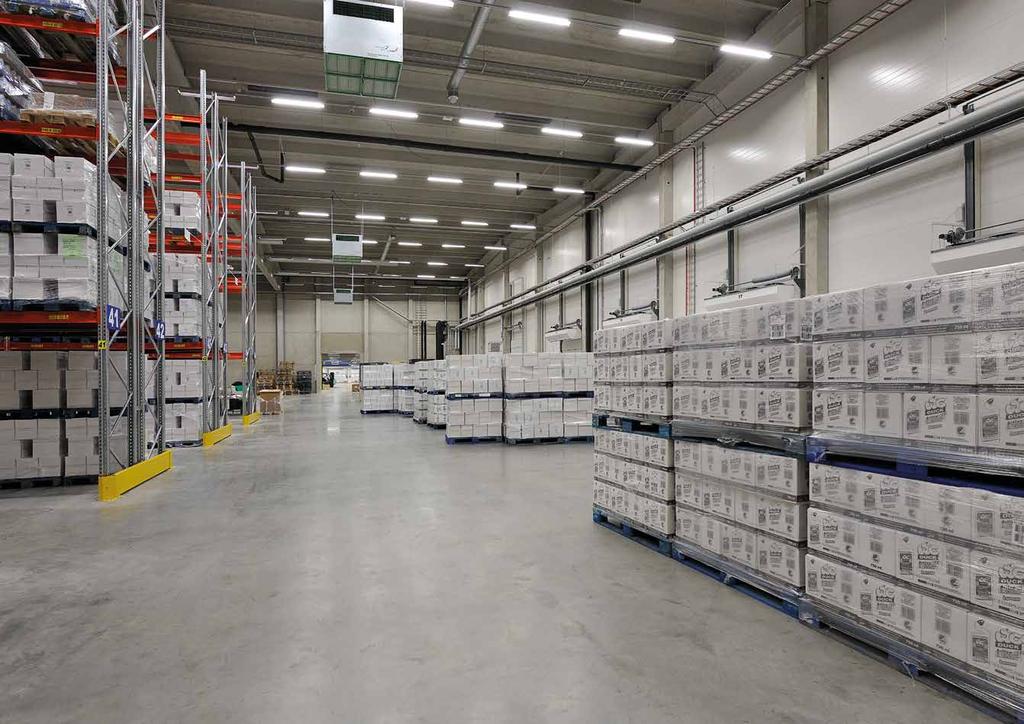

204 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Europroof 2 T8 HF ERP2136HFACLJ EUROPROOF2 IP65 T8 1X36HF AC G13 2, ERP2158HFACLJ EUROPROOF2 IP65 T8 1X5 8HF AC G13 2, ERP2236HFACLJ EUROPROOF2 IP65 T8 2X36HF AC G13 2, ERP2258HFACLJ EUROPROOF2 IP65 T8 2X58HF AC G13 3, Europroof 2 T8 HFA 1-10V ERP2136ACLJHFA EUROPROOF2 IP65 T8 1X36HFA AC G13 2, ERP2158ACLJHFA EUROPROOF2 IP65 T8 1X58HFA AC G13 2, ERP2236ACLJHFA EUROPROOF2 IP65 T8 2X36HFA AC G13 2, ERP2258ACLJHFA EUROPROOF2 IP65 T8 2X58HFA AC G13 3, Europroof 2 T ERP2128ACLJ EUROPROOF2 IP65 T5 1X28W AC G5 2, ERP2135ACLJ EUROPROOF2 IP65 T5 1X35W AC G5 2, ERP2149ACLJ EUROPROOF2 IP65 T5 1X49W AC G5 2, ERP2228ACLJ EUROPROOF2 IP65 T5 2X28W AC G5 2, ERP2235ACLJ EUROPROOF2 IP65 T5 2X35W AC G5 3, ERP2249ACLJ EUROPROOF2 IP65 T5 2X49W AC G5 3, Kuvut ja heijastimet KUERP2136AC AKRYYLIKUPU 1X36W EUROPROOF 2 0, KUERP2158AC AKRYYLIKUPU 1X58W EUROPROOF 2 0, KUERP2236AC AKRYYLIKUPU 2X36W EUROPROOF 2 0, KUERP2258AC AKRYYLIKUPU 2X58W EUROPROOF 2 0, PEERP2236 HEIJASTIN 2X36W EUROPROOF 2 0, PEERP2258 HEIJASTIN 2X58W EUROPROOF 2 0, D = 36W 660 mm, 58W 900 mm L = 36W 1283 mm, 58W 1583 mm D = 28W 660 mm, 49W ja LED 900 mm L = 28W 1283 mm, 49W ja LED 1583 mm IP65 IP65 IP65 IP65 IP65 IP65 Europroof 1-putkiset ja LED Europroof 2-putkiset 202 Pidätämme oikeudet muutoksiin.

205 ERP2236ACLJ ERP2136ACLJ ERP2149ACLJ 76% 74% 94% ERP2249ACLJ ERPL144SF/ERPL154SF/ERPL154HSF ERPL144S/ERPL154S/ERPL154HS 89% 100% 100% Europroof sopii varastoihin, autotalleihin, tehtaisiin ja karjasuojiin. Lasikuituvahvistettu runko ja erilaiset kupuvaihtoehdot kestävät kemikaaleja ja käyttöä. Pidätämme oikeudet muutoksiin. 203

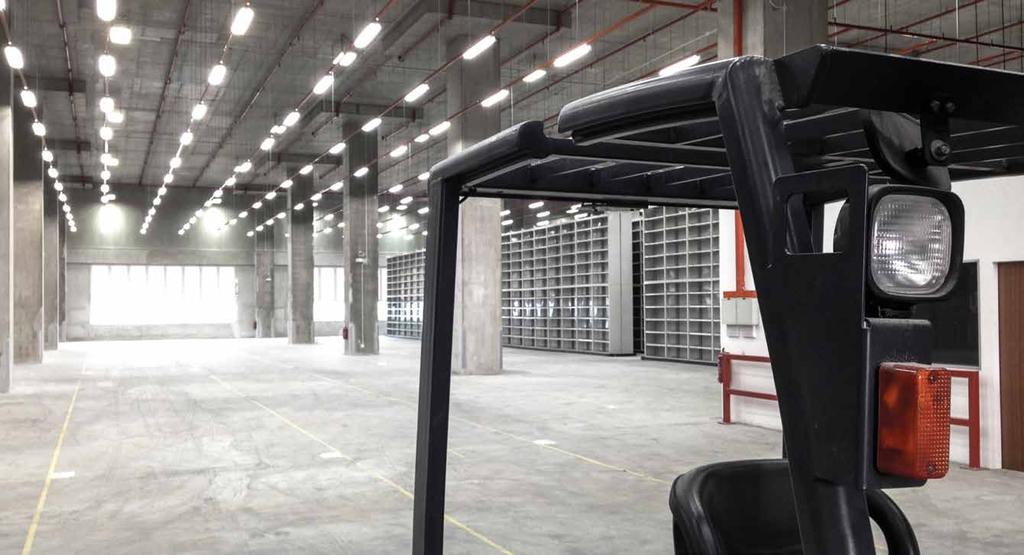

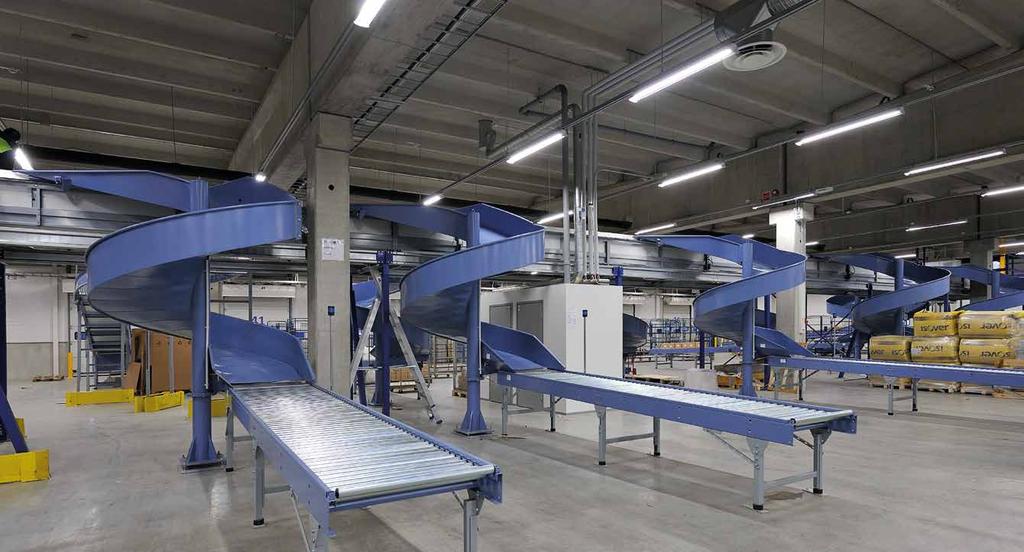

206 HB360 LED HB360 soveltuu korkeisiin varasto- ja tuotantotiloihin, joihin halutaan tehokasta ja laadukasta valoa. Monipuoliset asennusmahdollisuudet, tilaan mukautuvat optiset ratkaisut ja tehokkaat valovirtapaketit ovat perusta erinomaiselle Hi-Bay valaisimelle. Optics Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Vanhojen syväsäteilijöiden loistava korvaaja. 204 Pidätämme oikeudet muutoksiin.

207 IP65 5x1,5mm² HB360 sankakiinnitys Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Linssioptiikka. Linssi polykarbonaattia. > > Kaksi optiikkaa: Laajasäteilevä optiikka (WB) Keskisäteilevä optiikka (MB) > > Tehot: 103W, 140W ja 198W > > DALI-versiot > > 4000 K, tehokerroin 0,95, Ra>80 > > Käyttöympäristön lämpötila -30 C C > > Valaisimen elinikä h L70B50 T a =25 C Asennus > > Sanka katto- tai seinäasennusta varten > > Pujotusreikä vaijeri- tai ketjukiinnitystä varten > > Toimitetaan 1,5 metrin liitosjohdolla 5x1,5 mm 2 H07RN-F > > Valaisimen kulmaa voidaan säätää HB360 pujotusreikä vaijerille tai ketjulle Sankakiinnityksen kulman säätö WB MB 236 ø % 100% Snro Tyyppi Tuotenimi Teho Kg Halkaisija Korkeus Valonjako Valovirta Laajasäteilevä optiikka HB WBED HB WBED LED IP65 103W/ W 6, WB lm HB WBED HB WBED LED IP65 140W/ W 6, WB lm HB WBED HB WBED LED IP65 198W/ W 6, WB lm Keskisäteilevä optiikka HB MBED HB MBED LED IP65 103W/ W 6, MB lm HB MBED HB MBED LED IP65 140W/ W 6, MB lm HB MBED HB MBED LED IP65 198W/ W 6, MB lm Katso tarkemmat tuotetiedot netistä: 04/12/17 205

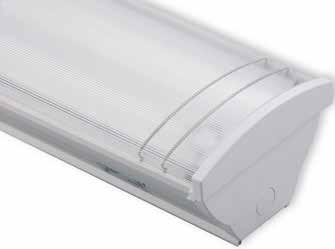

208 Monix IP23 T5 Kuivien ja kosteiden tilojen tehokas runkovalaisin. Monikäyttöinen valaisinsarja teollisuuden tuotantoja varastotilojen sekä myymälöiden yleisvalaistukseen. Pinta-asennus DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Perusvalaisin varastoihin ja myymälöihin, IP Pidätämme oikeudet muutoksiin.

209 IP23 5x2,5mm² Monix lamelliritilällä AV-heijastin Rakenne > > Runko valkoiseksi maalattua alumiiniprofiilia > > Päädyt ABS-muovia > > Laajasäteilevä optiikka, kiiltoanodisoitua alumiinia = A (3-6 m) > > Keskisäteilevä optiikka, kiiltoanodisoitua alumiinia = AL (6-10 m) > > A- ja AL-optiikka saadaan samalla heijastimella lampunpitimien asentoa muuttamalla > > Syväsäteilevä varastoheijastin, kiiltoanodisoitua alumiinia = AV (yli 10 m) > > -N tuotekoodissa tarkoittaa yksittäispakattua tuotetta Asennus > > Pinta-asennus suoraan kattoon tai AMJK1 jousikiinnikkeellä > > Ripustuskiskoon (MEK) 70 mm (AMJK2/AMJK2V) ja 110 mm (AMJK3/AMJK3V) > > Vaijeriripustus (AMJK1 + RVLX01) > > Uppoasennus ilman lisäosia, upotussyvyys 70 mm > > Kytkentäpiste valaisimen keskellä > > Johtoaukot 2 kpl valaisimen pohjassa, 21 mm > > Päädyissä murtoaihiot, 21 mm > > 5x2,5mm² liitin, soveltuu 3-vaihe ketjutukseen Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) > > Kupu lisäämällä saadaan Monix IP44, pl. 80W-mallit > > Laaja- (A) ja keskisäteilevät (AL) mallit valkoisella lamelliritilällä HSAM35-35/49/80W HSAM28-28/54W > > Päädyn peitelevy, AMPL, putkenpitimien peittämiseen > > Ulkoisella turvavalopaketilla > > Kosketinkiskokiinnikkeet > > Kierretankokiinnikkeet > > AM214A T5 2x14W ja AM114A T5 1x14W > > 1-putkiset mallit keski- (AL) ja syväsäteilevällä (AV) valonjaolla > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin AMJK2 ja AMJK2V Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako A B C T5 Laajasäteilevä optiikka (A) AM128A AM128A T5 1X28W G5 valkoinen 1,8 K* AM135A AM135A T5 1X35W G5 valkoinen 2,3 K* AM149A AM149A T5 1X49W G5 valkoinen 2,3 K* AM154A AM154A T5 1X54W G5 valkoinen 1,8 K* AM180A AM180A T5 1X80W G5 valkoinen 2,3 K* AM228A AM228A T5 2X28W G5 valkoinen 1,8 K* AM228A-N AM228A-N T5 2X28W G5 valkoinen 1,8 K* AM235A AM235A T5 2X35W G5 valkoinen 2,3 K* AM249A AM249A T5 2X49W G5 valkoinen 2,3 K AM249A-N AM249A-N T5 2X49W G5 valkoinen 2,3 K AM254A AM254A T5 2X54W G5 valkoinen 1,8 K* AM280A AM280A T5 2X80W G5 valkoinen 2,3 K* T5 Keskisäteilevä optiikka (AL) AM228AL AM228AL T5 2X28W G5 valkoinen 1,8 K* AM235AL AM235AL T5 2X35W G5 valkoinen 2,3 K* AM249AL AM249AL T5 2X49W G5 valkoinen 2,3 K AM254AL AM254AL T5 2X54W G5 valkoinen 1,8 K* AM280AL AM280AL T5 2X80W G5 valkoinen 2,3 K* Katso tarkemmat tuotetiedot netistä: 04/12/17 207

210 Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako A B C T5 Syväsäteilevä optiikka (AV) AM228AV AM228AV T5 2X28W G5 valkoinen 1,9 K* AM235AV AM235AV T5 2X35W G5 valkoinen 2,4 K* AM249AV AM249AV T5 2X49W G5 valkoinen 2,4 K AM254AV AM254AV T5 2X54W G5 valkoinen 1,9 K* AM280AV AM280AV T5 2X80W G5 valkoinen 2,4 K* Kuvut KUAM14K KUAM14K 14W C kirkas kupu, Monix 14W KUAM28K KUAM28K 28/54W C kirkas kupu, Monix 28/54W KUAM49K KUAM49K 35/49/80W C kirkas kupu, Monix 35/49W KUAM14O KUAM14O 14W O opaali kupu, Monix 14W KUAM28O KUAM28O 28/54W O opaali kupu, Monix 28/54W KUAM49O KUAM49O 35/49/80W O opaali kupu, Monix 35/49W Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK valkoinen jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA valkoinen jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMPL AMPL PEITELEVY päädyn peitelevypari Valkoiset lamelliritilät HSAM1135 HSAM1135 lamelliritilä Monix 35/49/80W HSAM1128 HSAM1128 lamelliritilä Monix 28/54W K* Muut valonjakokäyrät kysyttäessä. K1 K2 K3 105% 101% 100% Monix + lamelliritilä 75% 208 Pidätämme oikeudet muutoksiin.

211 B Monix, putkenpitimien asento A Laajasäteilevä (A) Asento 1 C 28 Keskisäteilevä (AL) Syväsäteilevä (AV) Asento 2 Upotussyvyys 70mm , Monix A ja AL 207 Monix AV AMJK2 asennus AMPL peitelevy Jousikiinnike AMJK1 Jousikiinnike AMJK2 Pidätämme oikeudet muutoksiin. 209

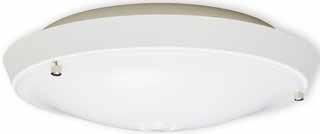

212 Monix IP44 T5 Kostean tilan muovikupuvalaisin. Monikäyttöinen valaisinsarja teollisuuden tuotantotilojen tai muiden kosteiden tilojen yleisvalaistukseen. Pinta-asennus, kirkas kupu DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Perusvalaisin varastoihin ja myymälöihin, IP Pidätämme oikeudet muutoksiin.

213 IP44 5x2,5mm² Pinta-asennus, opaalikupu Rakenne > > Runko valkoiseksi maalattua alumiiniprofiilia > > Päädyt ABS-muovia > > Kupu ulkopuolelta sileää, sisäpuolelta uritettua kirkasta (K) akryylimuovia tai opaaliakryylimuovia (O) > > Laajasäteilevä optiikka, kiiltoanodisoitua alumiinia = A (3-6 m) > > Keskisäteilevä optiikka, kiiltoanodisoitua alumiinia = AL (6-10 m) > > A- ja AL-optiikka saadaan samalla heijastimella lampunpitimien asentoa muuttamalla Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) > > Kuvun kiinnitysjousipari ( ) tärinälle alttiisiin asennuskohteisiin > > Ulkoisella turvavalopaketilla > > Kosketinkiskokiinnikkeet Kuvun kiinnitysjousi ja kirkas kupu Asennus > > Pinta-asennus suoraan kattoon tai AMJK1 jousikiinnikkeellä > > Ripustuskiskoon (MEK) 70 mm (AMJK2/AMJK2V) ja 110 mm (AMJK3/AMJK3V) > > Vaijeriripustus (AMJK1 + RVLX01) > > Uppoasennus ilman lisäosia, upotussyvyys 70 mm > > Kytkentäpiste valaisimen keskellä > > Johtoaukot 2 kpl valaisimen pohjassa, 21 mm > > Päädyissä murtoaihiot, 21 mm > > 5x2,5 mm² liitin, soveltuu 3-vaihe ketjutukseen > > Kierretankokiinnikkeet > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin AMJK2 ja AMJK2V Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako A B C T5 Kirkas uritettu kupu ja laajasäteilevä optiikka (A) AM128AK AM128AK IP44 T5 1X28W C G5 valkoinen 2,3 K AM135AK AM135AK IP44 T5 1X35W C G5 valkoinen 2,9 K AM149AK AM149AK IP44 T5 1X49W C G5 valkoinen 2,9 K AM154AK AM154AK IP44 T5 1X54W C G5 valkoinen 2,3 K AM228AK AM228AK IP44 T5 2X28W C G5 valkoinen 2,3 K AM235AK AM235AK IP44 T5 2X35W C G5 valkoinen 2,9 K AM249AK-N AM249AK-N IP44 T5 2X49W C G5 valkoinen 2,9 K AM254AK AM254AK IP44 T5 2X54W C G5 valkoinen 2,3 K T5 Kirkas uritettu kupu ja keskisäteilevä optiikka (AL) AM114ALK AM114ALK IP44 T5 1X14W C G5 valkoinen 1,1 K* AM128ALK AM128ALK IP44 T5 1X28W C G5 valkoinen 2,3 K* AM135ALK AM135ALK IP44 T5 1X35W C G5 valkoinen 2,9 K* AM149ALK AM149ALK IP44 T5 1X49W C G5 valkoinen 2,9 K* AM154ALK AM154ALK IP44 T5 1X54W C G5 valkoinen 2,3 K* AM214ALK AM214ALK IP44 T5 2X14W C G5 valkoinen 1,1 K* AM228ALK AM228ALK IP44 T5 2X28W C G5 valkoinen 2,3 K* AM235ALK AM235ALK IP44 T5 2X35W C G5 valkoinen 2,9 K* AM249ALK AM249ALK IP44 T5 2X49W C G5 valkoinen 2,9 K* AM254ALK AM254ALK IP44 T5 2X54W C G5 valkoinen 2,3 K* Katso tarkemmat tuotetiedot netistä: 04/12/17 211

214 Snro Tyyppi Tuotenimi Kanta Väri Kg Valonjako A B C Kuvut KUAM14K KUAM14K 14W C kirkas kupu, Monix 14W KUAM28K KUAM28K 28/54W C kirkas kupu, Monix 28/54W KUAM49K KUAM49K 35/49 C kirkas kupu, Monix 35/49W KUAM14O KUAM14O 14W O opaali kupu, Monix 14W KUAM28O KUAM28O 28/54W O opaali kupu, Monix 28/54W KUAM49O KUAM49O 35/49 O opaali kupu, Monix 35/49W Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK2V AMJK2V JOUSIKIINNIKEPARI VALK valkoinen jousikiinnikepari ripustuskiskoasennukseen 70 mm leveään kiskoon AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon AMJK3V AMJK3V JOUSIKIINNIKEPARI VA valkoinen jousikiinnikepari ripustuskiskoasennukseen 110 mm leveään kiskoon KUVUN KIINNITYSJOUSIPARI RST kuvun lukitusjousi tärinälle alttiisiin asennuksiin K* Muut valonjakokäyrät kysyttäessä. K1 B A C 95% Monix, putkenpitimien asento 28 B Laajasäteilevä (A) Asento 1 Upotussyvyys 70mm 132 (1 : 1) A C Keskisäteilevä (AL) Asento Heijastimen ja kuvun asennus Heijastimen ja kuvun asennus AMJK2 asennus Pidätämme oikeudet muutoksiin.

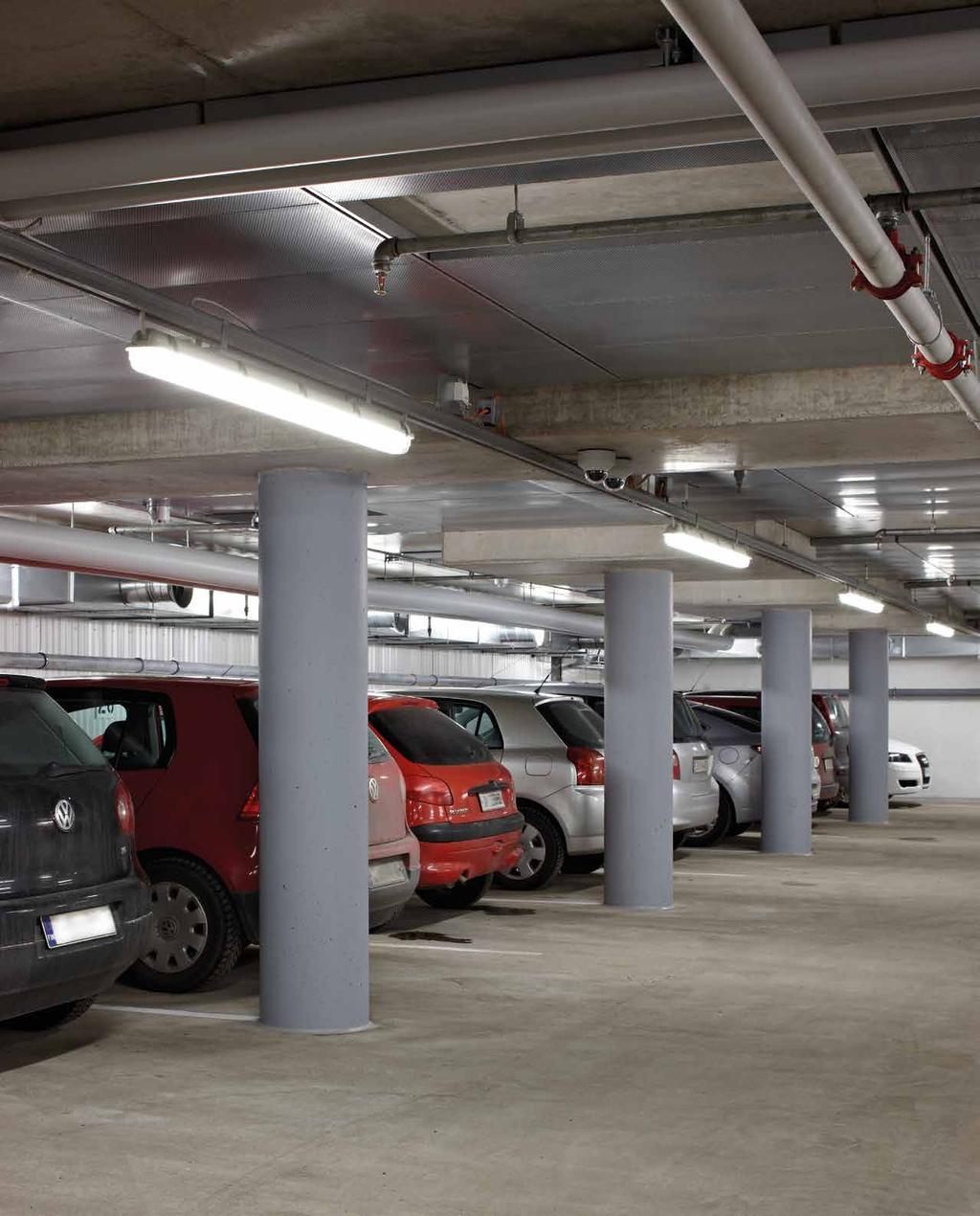

215 Kosteussuojattua yleisvaloa moneen eri paikkaan. Autotallit ja -hallit, matalat tilat ja kosteat kohteet; Monix kestää. Pidätämme oikeudet muutoksiin. 213

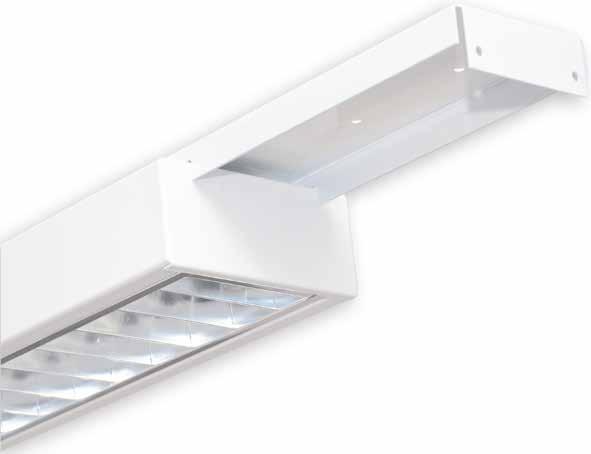

216 Monix Ramppi T5 Itsekantava valaisin suurten, avoimien tilojen valaistukseen. Monikäyttöinen valaisin myymälöiden, avoimien toimistojen ja koulutilojen sekä teollisuuden tuotanto- ja varastotilojen yleisvalaistukseen. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Perusvalaisin varastoihin ja myymälöihin. 214 Pidätämme oikeudet muutoksiin.

217 IP23 5x2,5mm² AMPL peitelevy Päätykannake AMRPK Rakenne > > Runko ja päätykannakkeet valkoiseksi maalattua alumiiniprofiilia > > Päädyt ABS-muovia > > Laajasäteilevä optiikka, kiiltoanodisoitua alumiinia = A (3-6 m) > > Keskisäteilevä optiikka, kiiltoanodisoitua alumiinia = AL (6-10 m) > > A- ja AL-optiikka saadaan samalla heijastimella lampunpitimien asentoa muuttamalla > > Syväsäteilevä optiikka, kiiltoanodisoitua alumiinia = AV (yli 10 m) > > 2x2x49W, pituus 2980 mm > > Muita tehoja, esim. - AMR480..., 2x2x80W, pituus 2980 mm - AMR654..., 3x2x54W, pituus 3560 mm - AMR454..., 2x2x54W, pituus 2380 mm Asennus > > Pinta-asennus suoraan kattoon tai AMJK1 jousikiinnikkeellä > > Ripustuskiskoon (MEK) 70 mm (AMJK2/AMJK2V) ja 110 mm (AMJK3/AMJK3V) > > Valaisinripustuskiskojen väliin portaattomasti säädettävillä päätykannakkeilla (AMRPK, AMRPK500 tai AMRPK330) Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) > > Liitosjohdoilla > > Laaja- (A) ja keskisäteileviin (AL) malleihin saatavissa: valkoinen lamelliritilä HSAM35-35/49/80W HSAM28-28/54W kirkkaat uritetut kuvut > > AMPL-peitelevyt putkenpitimien verhoiluun (laaja- ja keskisäteilevät mallit) > > Ulkoisella turvavalopaketilla > > Pitkään runkoon kalustetut yksittäiset valaisimet, valaisin symmetrisesti keskellä runkoa > > Jousikiinnikkeet XYRV-, OBO- ja Elwia MP -valaisinripustuskiskoihin Jousikiinnikkeet AMJK1 ja AMJK2 Snro Tyyppi Tuotenimi Kanta Valonjako Väri Kg Monix ramppi AMR449A AMR449A T5 2X2X49W RAMPPI G5 K1 valkoinen 4, AMR449AL AMR449AL T5 2X2X49W RAMPPI G5 K2 valkoinen 4,6 Asennustarvikkeet AMJK1 AMJK1 JOUSIKIINNIKEPARI jousikiinnikepari kirkas AMJK2 AMJK2 JOUSIKIINNIKEPARI jousikiinnikepari ripkiskoon MEK70 kirkas AMJK2V AMJK2V JOUSIKIINNIKEPARI jousikiinnikepari ripkiskoon MEK70 valkoinen AMJK3 AMJK3 JOUSIKIINNIKEPARI jousikiinnikepari ripkiskoon MEK110 kirkas AMJK3V AMJK3V JOUSIKIINNIKEPARI VA jousikiinnikepari ripkiskoon MEK110 valkoinen AMRPK AMRPK PÄÄTYKANNATINPARI 1M päätykannakepari säätö mm* valkoinen 1, AMRPK500 AMRPK500 0,5M PÄÄTYKANNAKEPARI päätykannakepari säätö mm* valkoinen 0, AMRPK330 AMRPK330 0,3M PÄÄTYKANNAKEPARI päätykannakepari säätö mm* valkoinen 0,4 Katso tarkemmat tuotetiedot netistä: 04/12/17 215

218 K1 K2 Monix + lamelliritilä 105% 101% 75% Monix, putkenpitimien asento A A = Valaisimen pituus AMRPK säätövara/pääty AMRPK mm AMRPK mm AMRPK mm Laajasäteilevä (A) Asento ,5 139 Keskisäteilevä (AL) Syväsäteilevä (AV) Asento Monix Ramp A ja AL 207 Monix Ramp AV 216 Pidätämme oikeudet muutoksiin.

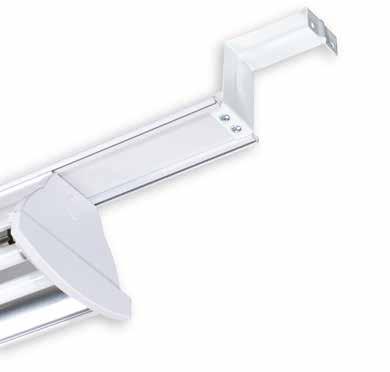

219 MONIX RAMPPI -VALAISIMEN PÄÄTYKANNAKKEET Päätykannake vakiostopparilla Päätykannake + stoppari 2 Päätykannake + stoppari Voi kiristää ruuveilla (Ei kuulu toimitukseen) 25, , ASENNUSVAIHTOEHTO AMRPK päätykannatin vakiokiinnikkeellä. AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen) AMRPK päätykannatin korkealla kiinnikkeellä (tilattava erikseen). Päätykannake + stoppari 5 Voi kiristää ruuveilla (Ei kuulu toimitukseen) AMRPK päätykannatin ja laskeva kiinnike ruuvi- tai puristuslukituksella (tilattava erikseen). Laskevan kiinnikkeen avulla saadaan ramppivalaisin samalle tasolle kuin ripustuskiskoon AMJK2-kiinnikkeellä asennetut valaisimet. Kun valaisinripustuskiskojen väli (esim. saneerauskohteet) on lyhyempi kuin valaisin, voidaan Rampin asennus toteuttaa laskevalla kannakkeella. Pidätämme oikeudet muutoksiin. 217

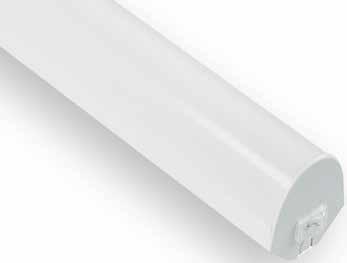

220 Letka T5 Kapeaprofiilinen yleisvalaisin sisä- ja ulkokäyttöön. Tasapohjaisen alumiinirungon takana on runsaasti tilaa kaapeleille. Toimiva ja laadukas perusvalaisin. 218 Pidätämme oikeudet muutoksiin.

221 IP44 5x2,5mm² Rakenne > > Runko valkoiseksi maalattua alumiiniprofiilia, päädyt polykarbonaattia > > Kupu opaloitua sisäpuolelta uritettua iskunkestävää akryylimuovia > > Pituussuuntaisesti kulkeva asennusura valaisimen pohjassa > > ALTNR -tyypit sisältävät korkeataajuustekniikkaan perustuvan liiketunnistimen (tutkayksikkö) > > Liiketunnistin sijaitsee valaisimen sisällä ja on ulospäin näkymätön Tilauksesta > > Painonappi-ohjaus (ES) > > 1-10V (ELD) > > DALI (ED) Asennus > > Seinä- tai kattopintaan > > Kytkentäpiste (-o- 5x2,5 mm²) pohjassa läpivientiaukon vieressä sekä murtoaihiot molemmissa päissä > > Liiketunnistinmallit ks. tarkemmat tiedot web-tuoteluettelostamme - Asennus kattoon max. 4 m korkeuteen ja seinään max. 2,7 m korkeuteen - Soveltuvat yksittäis-, master orja ja master-orja-master-asennuksiin - Orjakuorma 300W (hehkulamppu) ja 200W (loisteputki) sisältäen tutkavalaisimen tehon Orjavalaisimiksi soveltuvat Enston perusvalaisimet > > Liiketunnistinmallit ovat ketjutettavissa 1-vaiheisesti. Lisäksi liiketunnistinmalleissa on mahdollisuus liiketunnistinohjatun jännitteen ketjuttamiseen orjavalaisimia varten. A 27 D 92 E F 65 Snro Tyyppi Tuotenimi Kanta Väri Kg A D E F Letka T5 ja TC ALTN14O ALTN14O IP44 T5 14W O G5 valkoinen 0, ALTN21O ALTN21O IP44 T5 21W O G5 valkoinen 1, ALTN28O ALTN28O IP44 T5 28W O G5 valkoinen 1, ALTN54O ALTN54O IP44 T5 54W O G5 valkoinen 1, ALTN35O ALTN35O IP44 T5 35W O G5 valkoinen 1, ALTN49O ALTN49O IP44 T5 49W O G5 valkoinen 1, Letka T5 tutkavalaisimet ALTNR21O ALTNR210 IP44 T5 21W O RAD G5 valkoinen 1, ALTNR28O ALTNR28O T5 28W O RADAR G5 valkoinen 1, ALTNR35O ALTNR35O T5 35W O RADAR G5 valkoinen 1, ALTNR49O ALTNR49O T5 49W O RADAR G5 valkoinen 1, RADAR = korkeataajuusliiketunnistin, 5,8 GHz Katso tarkemmat tuotetiedot netistä: 04/12/17 219

222 IG20 T5 Kuivan tilan runkovalaisin T5-loisteputkille. Perusvalaisinsarja teollisuuden tuotanto- ja varasto tilojen valaistukseen. Perinteinen runkovalaisin. 220 Pidätämme oikeudet muutoksiin.

223 IP20 5x2,5mm² Rakenne > > Runko valkoiseksi pulverimaalattua terästä > > Päädyt iskun-/lämmön-/uv-säteilyn kestävää ABS-muovia > > A = laajasäteilevä, kiiltoanodisoitu alumiiniheijastin Asennus > > Asennus suoraan kattopintaan tai ripustuskiskoon > > Putki- tai vaijeriripustus > > Kiinnitys valaisimen sisäpuolelta > > Asennustarvikkeet tilattavissa erikseen > > Suositeltava asennuskorkeus: A = 3-6 m > > Kytkentäpiste valaisimen keskellä > > Johtoaukot 2 kpl valaisimen pohjassa keskellä, 21 mm > > Päädyissä murtoaihiot, 17 mm Tilauksesta > > Läpijohdotettuna > > Epäsymmetrisellä tauluvalaisinoptiikalla > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) K5 A E % D 34 (VAIN T5 MALLI) 92 K IG20-A 89% Snro Tyyppi Tuotenimi Kanta Kg Valonjako A D DD E T5 laajasäteilevä, kiiltoanodisoitu alumiiniheijastin IG20128A IG20128A T5 1X28W G5 1,9 K IG20135A IG20135A T5 1X35W G5 2,3 K IG20149A IG20149A T5 1X49W G5 2,3 K IG20180A IG20180A T5 1X80W G5 2,3 K IG20228A IG20228A T5 2X28W G5 2,3 K IG20235A IG20235A T5 2X35W G5 2,8 K IG20249A IG20249A T5 2X49W G5 2,8 K Katso tarkemmat tuotetiedot netistä: 04/12/17 221

224 IG44 T5 IG44 kirkkaalla kuvulla Kostean tilan muovikupuvalaisin T5-loisteputkille. Monikäyttöinen valaisinsarja teollisuuden tuotantotilojen tai muiden kosteiden tilojen yleisvalaistukseen. Soveltuu erinomaisesti myös kylmiin tiloihin. Klassinen tehopakkaus teollisuuteen! 222 Pidätämme oikeudet muutoksiin.

225 IP44 5x2,5mm² Rakenne > > Runko valkoiseksi pulverimaalattua, sinkittyä teräslevyä > > Päädyt iskun-, lämmön- ja UV-säteilyn kestävää kirkasta ABS-muovia > > Kupu ulkopuolelta sileää, sisäpuolelta uritettua kirkasta akryylimuovia > > Heijastin kiiltoanodisoitua alumiinia H2 = symmetrinen heijastin K = kirkas kupu Tilauksesta > > Ohjattavat mallit: Painonappi-ohjaus (ES) 1-10V (ELD) DALI (ED) Asennus > > Asennus suoraan kattopintaan, ripustuskiskoon tai seinäpintaan > > Uppoasennus ilman lisäosia > > Kytkentäpiste valaisimen keskellä > > Johtoaukot 2 kpl valaisimen pohjassa, 21 mm > > Päädyissä aihio, 21 mm > > Asennustarvikkeet tilattava erikseen B 170 > > 50 A C IG44 upotus 26 Snro Tyyppi Tuotenimi Kanta Kg Valonjako A B C T5 kirkkaalla uritetulla kuvulla IG44128K IG44128K IP44 T5 T5 1x28W C G5 3,8 K* IG44135K IG44135K IP44 T5 T5 1x35W C G5 4,7 K* IG44149K IG44149K IP44 T5 T5 1x49W C G5 4,7 K* IG44228K IG44228K IP44 T5 2x28W C G5 3,8 K* IG44235K IG44235K IP44 T5 2x35W C G5 4,7 K* IG44249K IG44249K IP44 T5 2x49W C G5 4,7 K* T5 kirkkaalla uritetulla kuvulla ja alumiiniheijastimella IG44128KH2 IG44128KH2 IP44 T5 1x28W C G5 3,8 K* IG44135KH2 IG44135KH2 IP44 T5 1x35W C G5 4,7 K* IG44149KH2 IG44149KH2 IP44 T5 1x49W C G5 4,7 K* IG44228KH2 IG44228KH2 IP44 T5 2x28W C G5 3,8 K* IG44235KH2 IG44235KH2 IP44 T5 2x35W C G5 4,7 K* IG44249KH2 IG44249KH2 IP44 T5 2x49W C G5 4,7 K* K* Valonjakokäyrät kysyttäessä. Katso tarkemmat tuotetiedot netistä: 04/12/17 223

226

227 Ulkovalaisimet

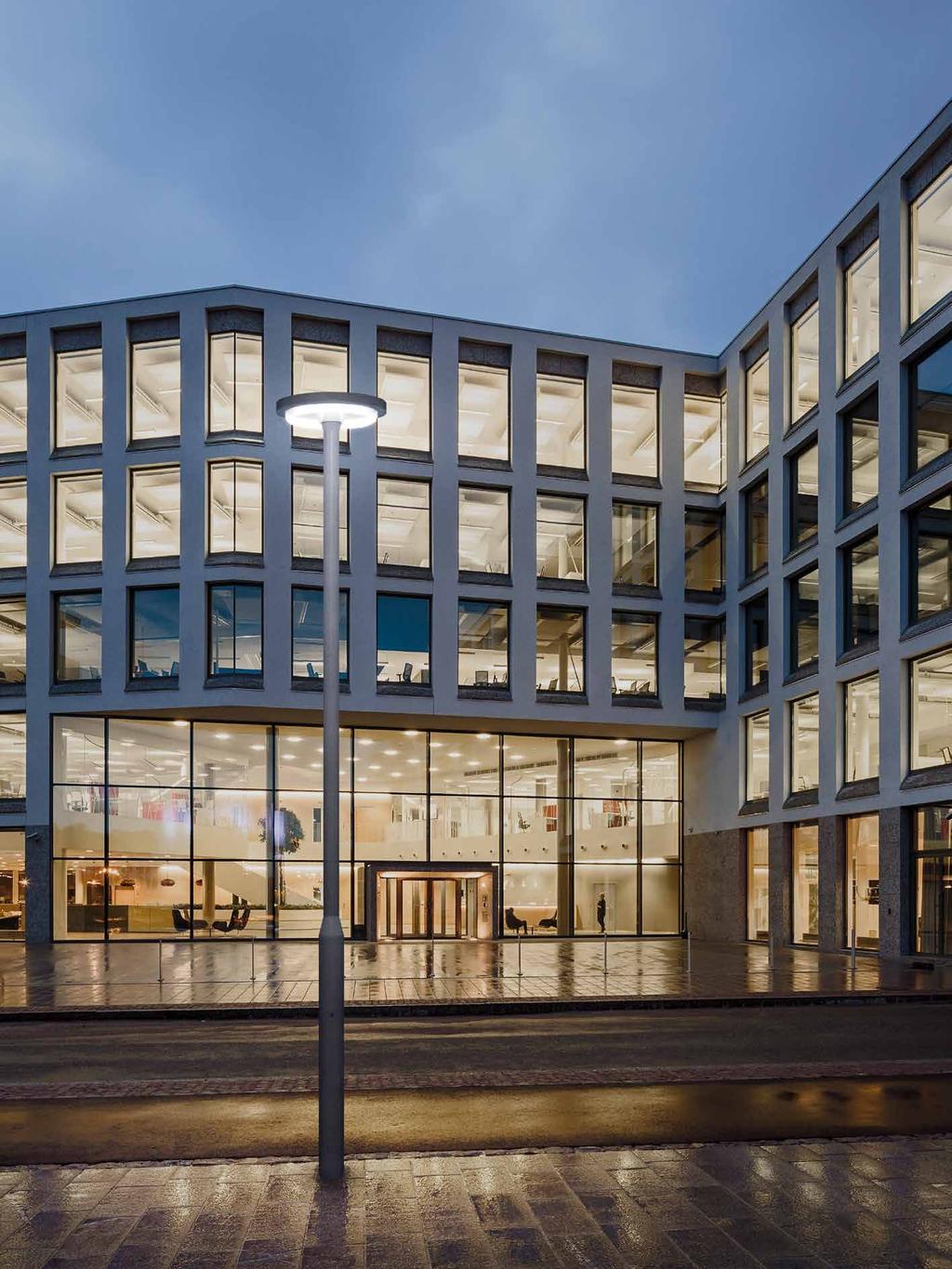

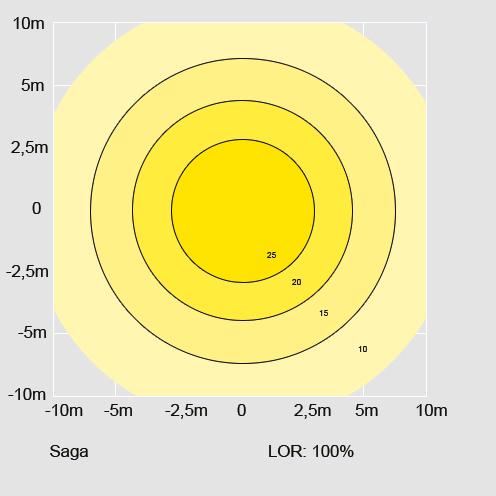

228 Saga LED Grafiitinharmaa Ensto Saga on ulkovalaisin, jossa huippuluokan valotekninen ratkaisu ja muotoilu kohtaavat. Innovatiivisen heijastinratkaisun, modernin ohjaustekniikan ja valotehokkuuden johdosta Saga on erinomainen vaihtoehto monenlaisiin ympäristöihin. Optics DALI BaseDim Enston valaisimissa on monipuolinen valikoima optisia ratkaisuja; symmetrinen, leveä, ylävalo ja moni muu optinen ratkaisu on meille perusvalikoimaa. Tuoteperheistämme löydät useita valonjako- ja valovirtavaihtoehtoja juuri sinun projektiisi. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Dimming Ensto tarjoaa valaisimiinsa kattavan valikoiman erilaisia himmennystekniikoita. 1-10V, painonappi, DALI ja perusvalo-ratkaisut ovat vain muutama esimerkki kattavista vaihtoehdoistamme tilasi ohjaamiseksi. Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Suomalaista huippusuunnittelua erinomaisella optiikalla. 226 Pidätämme oikeudet muutoksiin.

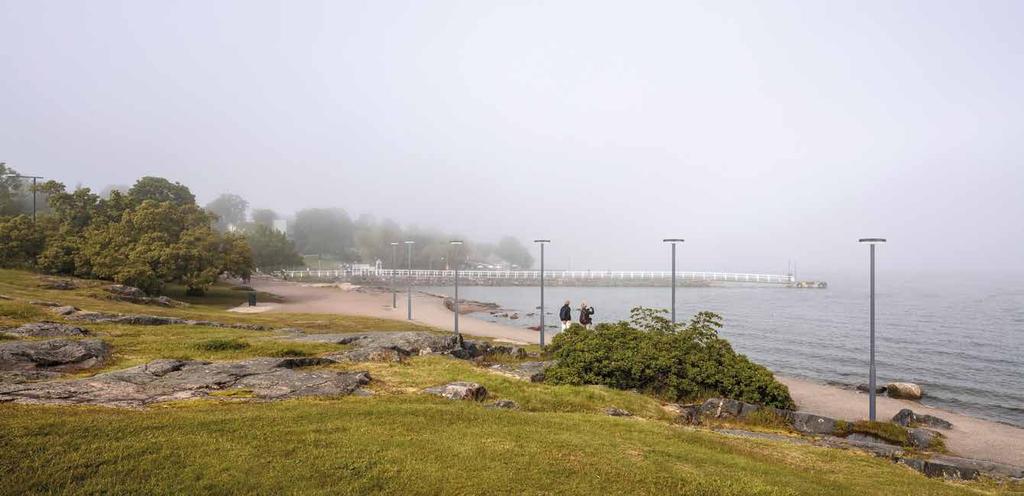

229 IP66 3x1,5mm² IK10 28W 3000 lm Musta 42W 4500 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: helmenharmaa, grafiitinharmaa (Akzo 900) ja musta (RAL 9005) > > Kupu: UV-stabiloitu kirkas PC > > Saga valikoima: Ottoteho 28W, valaisimen valovirta 3000 lm Ottoteho 42W, valaisimen valovirta 4500 lm Pyörähdyssymmetrinen ja katuvalo-optiikka 4000 K, Ra > 80, tehokerroin 0,95 Käyttöympäristön lämpötila C LED-moduulin elinikä h (L100B50), T a =25 C > > CLO (Constant Light Output) vakiona > > MacAdam 3 > > Ylijännitesuoja 6/8kV > > Liitäntälaitteen elinikä (10% fr) Tilauksesta > > 1-10V > > DALI > > BaseDim (BD) - yöajan himmennys, 1-step > > SmartDim - yöajan himmennys, multistep > > AmpDim > > Lineswitch > > 3000 K Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Saga-pylväissä kytkentäaukko > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Snro Tyyppi Tuotenimi Kanta Väri Kg Saga - pyörähdyssymmetrinen 3000 lm SA30HHR SA30HHR 28W/840 PC HH R/S LED helmenharmaa 10, SA30GHR SA30GHR 28W/840 PC GH R/S LED grafiitinharmaa 10, SA30MR SA30MR 28W/840 PC M R/S LED musta 10, SA30HHRED SA30HHRED 28W/840 PC HH R/S DA LED helmenharmaa 10, SA30GHRED SA30GHRED 28W/840 PC GH R/S DA LED grafiitinharmaa 10, SA30MRED SA30MRED 28W/840 PC M R/S DA LED musta 10,0 Saga - katuvalo-optiikka 3000 lm SA30HHA SA30HHA 28W/840 PC HH A/S LED helmenharmaa 10, SA30GHA SA30GHA 28W/840 PC GH A/S LED grafiitinharmaa 10, SA30MA SA30MA 28W/840 PC M A/S LED musta 10, SA30HHAED SA30HHAED 28W/840 PC HH A/S DA LED helmenharmaa 10, SA30GHAED SA30GHAED 28W/840 PC GH A/S DA LED grafiitinharmaa 10, SA30MAED SA30MAED 28W/840 PC M A/S DA LED musta 10,0 Katso tarkemmat tuotetiedot netistä: 04/12/17 227

230 Snro Tyyppi Tuotenimi Kanta Väri Kg Saga - pyörähdyssymmetrinen 4500 lm SA45HHR SA45HHR 42W/840 PC HH R/S LED helmenharmaa 10, SA45GHR SA45GHR 42W/840 PC GH R/S LED grafiitinharmaa 10, SA45MR SA45MR 42W/840 PC M R/S LED musta 10, SA45HHRED SA45HHRED 42W/840 PC HH R/S DA LED helmenharmaa 10, SA45GHRED SA45GHRED 42W/840 PC GH R/S DA LED grafiitinharmaa 10, SA45MRED SA45MRED 42W/840 PC M R/S DA LED musta 10,0 Saga - katuvalo-optiikka 4500 lm SA45HHA SA45HHA 42W/840 PC HH A/S LED helmenharmaa 10, SA45GHA SA45GHA 42W/840 PC GH A/S LED grafiitinharmaa 10, SA45MA SA45MA 42W/840 PC M A/S LED musta 10, SA45HHAED SA45HHAED 42W/840 PC HH A/S DA LED helmenharmaa 10, SA45GHAED SA45GHAED 42W/840 PC GH A/S DA LED grafiitinharmaa 10, SA45MAED SA45MAED 42W/840 PC M A/S DA LED musta 10,0 A/S R/S 100% 100% ø ø Pidätämme oikeudet muutoksiin.

231 Ensto Saga on suunniteltu skandinaaviseen ympäristöön ja sen pelkistetty design istuu moneen eri kohteeseen. Symmetrinen ja asymmetrinen valonjako mahdollistavat energiatehokkaan valaistusratkaisun kohteen erityispiirteiden mukaisesti. Pidätämme oikeudet muutoksiin. 229

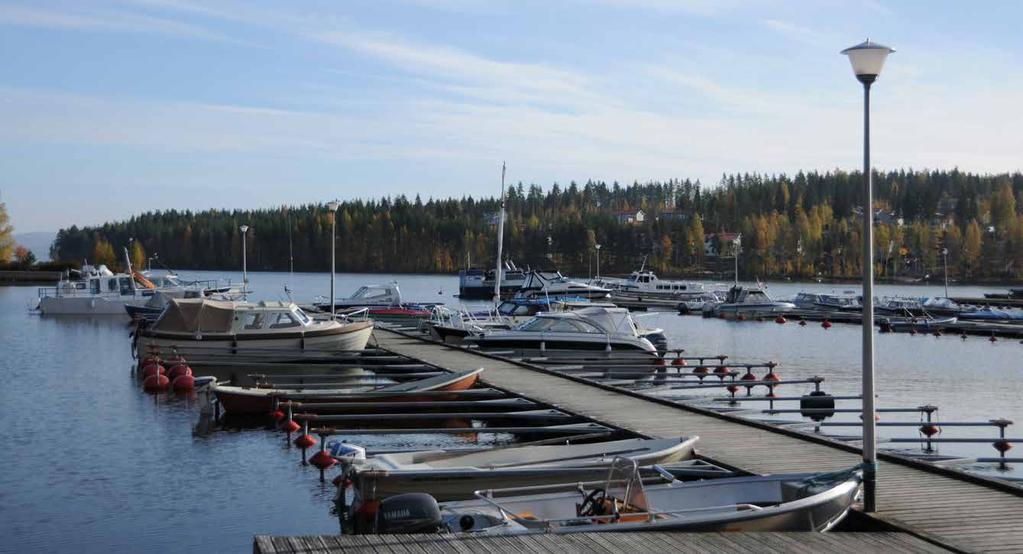

232 SAGA OLAKE- JA PUUPYLVÄÄT Snro Tuotekoodi Tuotenimi Kokonaispituus Upotussyvyys Tyvi ø Latvasovite ø Kg Saga olakepylväät SAGA4SA9G SAGA 4S AKZO 900 GREY 4500 mm 500 mm 139 mm 60 mm 44, SAGA5SA9G SAGA 5S AKZO 900 GREY 5500 mm 500 mm 139 mm 60 mm 51, SAGA6SA9G SAGA 6S AKZO 900 GREY 6500 mm 500 mm 139 mm 60 mm 58, SAGA4S9005 SAGA 4S RAL mm 500 mm 139 mm 60 mm 44, SAGA5S9005 SAGA 5S RAL mm 500 mm 139 mm 60 mm 51, SAGA6S9005 SAGA 6S RAL mm 500 mm 139 mm 60 mm 58, SAGA4S9006 SAGA 4S RAL mm 500 mm 139 mm 60 mm 44, SAGA5S9006 SAGA 5S RAL mm 500 mm 139 mm 60 mm 51, SAGA6S9006 SAGA 6S RAL mm 500 mm 139 mm 60 mm 58,0 Saga puupylväät SAGA4WA9GCIN SAGA 4W AKZO 900 GREY/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5WA9GCIN SAGA 5W AKZO 900 GREY/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6WA9GCIN SAGA 6W AKZO 900 GREY/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9005CIN SAGA 4W RAL 9005/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9005CIN SAGA 5W RAL 9005/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9005CIN SAGA 6W RAL 9005/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9006CIN SAGA 4W RAL 9006/CINNAMON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9006CIN SAGA 5W RAL 9006/CINNAMON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9006CIN SAGA 6W RAL 9006/CINNAMON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4WA9GSAF SAGA 4W AKZO 900 GREY/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5WA9GSAF SAGA 5W AKZO 900 GREY/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6WA9GSAF SAGA 6W AKZO 900 GREY/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9005SAF SAGA 4W RAL 9005/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9005SAF SAGA 5W RAL 9005/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9005SAF SAGA 6W RAL 9005/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54, SAGA4W9006SAF SAGA 4W RAL 9006/SAFFRON 4500 mm 500 mm 139 mm 60 mm 43, SAGA5W9006SAF SAGA 5W RAL 9006/SAFFRON 5500 mm 500 mm 139 mm 60 mm 49, SAGA6W9006SAF SAGA 6W RAL 9006/SAFFRON 6500 mm 500 mm 139 mm 60 mm 54,0 230 Pidätämme oikeudet muutoksiin.

233 SAGA 5S AKZO 900 GREY SAGA 5S RAL 9005 SAGA 5S RAL 9006 SAGA 5W AKZO 900 GREY/CINNAMON SAGA 5W RAL 9005/CINNAMON SAGA 5W RAL 9006/CINNAMON SAGA 5W AKZO 900 GREY/SAFFRON SAGA 5W RAL 9005/SAFFRON SAGA 5W RAL 9006/SAFFRON Pidätämme oikeudet muutoksiin. 231

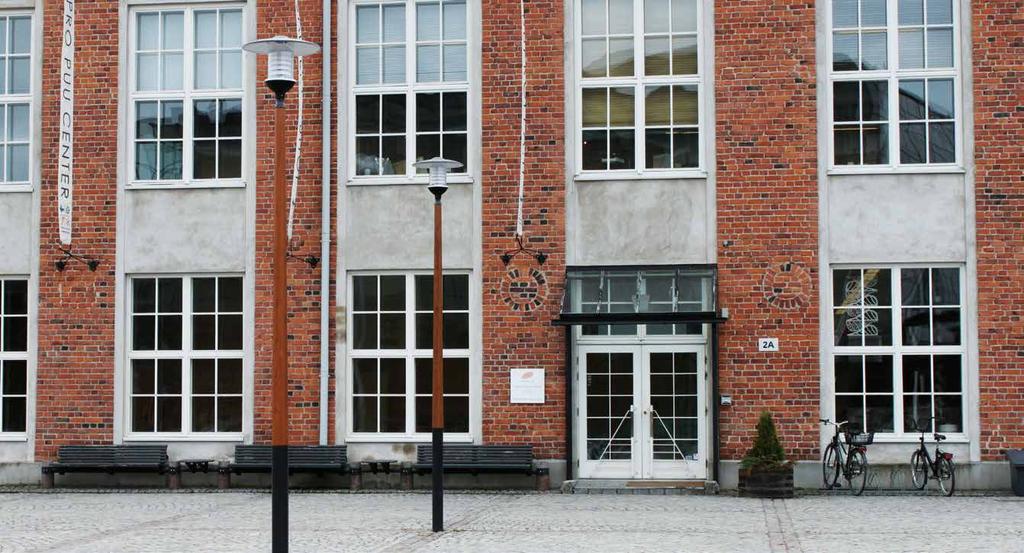

234 Tori LED Perinteinen puistojen ja pihojen pylväsvalaisin. Torin käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. TO500LEDAHA DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Klassinen ja edullinen aluevalaisin pihojen ja puistojen valaisuun. 232 Pidätämme oikeudet muutoksiin.

235 IP44 3x2,5mm² TO500LEDHH Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: antrasiitinharmaa RAL 7024 ja helmenharmaa RAL 9006 > > Kupu: opaaliakryylia > > Tori LED: Ottoteho 38W, valaisimen valovirta 3100 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön) > > DALI-ohjattavat mallit > > Liitosjohdolla 4,5 m VSKN 3x1,5 mm 2 > > Erikoisvärit > > Pylväs (3,5 m) tilattavissa erikseen > > Helvar NightDim TO500LEDAHA 38W 3100 lm Tori LED ø % Snro Tyyppi Tuotenimi Kanta Väri Kg Tori LED TO500LEDAHA TO500LEDAHA LED 38W/840 AC AHA LED antrasiitinharmaa 7, TO500LEDHH TO500LEDHH LED 38W/840 AC HH LED helmenharmaa 7,5 Pylväät VP350060/M2 VP350060/M2 3.5M 60MM MU musta 10, VP350060/M5 VP350060/M5 3.5M 60MM HA harmaa 10,2 Katso tarkemmat tuotetiedot netistä: 04/12/17 233

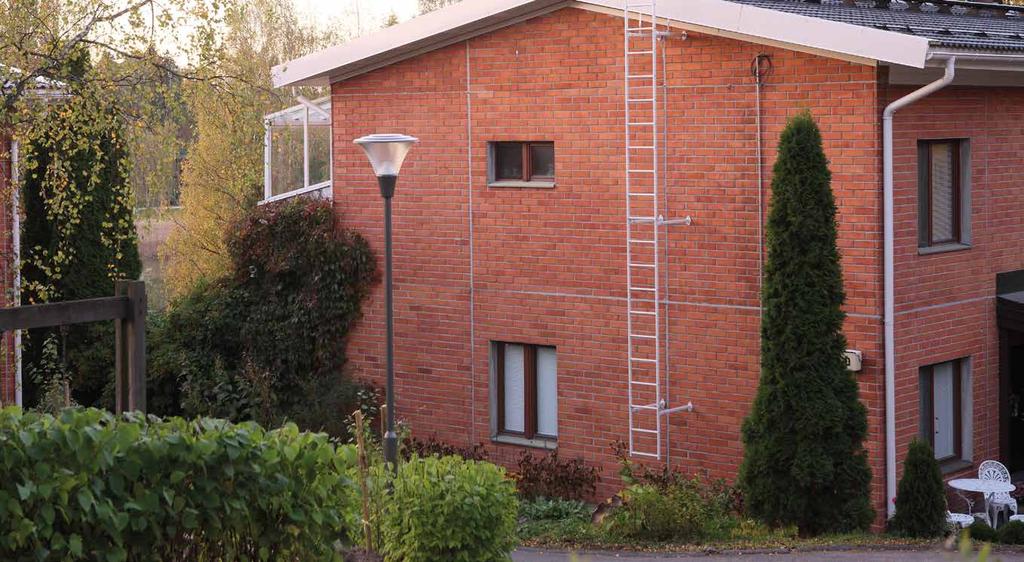

236 Camillo LED Perinteinen puistojen ja pihojen pylväsvalaisin LED- tai purkauslamppumallina. Camillon käyttökohteita ovat mm. aukiot, torit, kävelykadut, puistot, parkkipaikat ja leikkikentät. AC600LEDHH DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Kaunis ja perinteinen valaisin nyt myös LEDinä. 234 Pidätämme oikeudet muutoksiin.

237 IP44 3x2,5mm² IK10 AC600LEDM 35W 3060 lm Rakenne > > Leijat valkoiseksi pulverimaalattua alumiinia > > LED-malleissa satiiniakryylinen häikäisysuoja leijojen sisäpuolella > > Kupu UV-suojattua polykarbonaattia > > Heijastimena toimiva hattu ja valaisimen pohjakuppi pulverimaalattua alumiinia > > Kytkentäkasetti kiinteänä valaisimen alumiinisessa pohjakupissa > > Camillo LED Ottoteho 35W, valaisimen valovirta 3060 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C Bi-power tehonalennustoiminnolla varustetut mallit, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön) Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Suositeltava asennuskorkeus 3-5 m > > LED-malleissa liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen Tilauksesta > > LED-mallit DALI-virtalähteellä > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja RAL 9011 (musta) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Seinäkannakkeet SK-6 tilattavissa erikseen > > Helvar NightDim ø 600 ø 200 Camillo LED 492 ø 60 Camillo LED 100% Snro Tyyppi Tuotenimi Kanta Väri Kg Camillo LED AC600LEDHH AC600LEDHH 35W/840 F AC HH LED harmaa/valk.käpy 5, AC600LEDM AC600LEDM 35W/840 F AC MU LED musta/valk käpy 5,5 Camillo LED Bi-power tehonalennuksella AC600LEDBPHH AC600LEDBPHH 31W/840 BP AC HH LED harmaa/valk.käpy 5, AC600LEBPDM AC600LEDBPM 31W/840 BP F AC MU LED musta/valk käpy 5,5 Pylväät Korkeus m VP350060/M5 VP350060/M5 3.5M 60MM HA 3,5 harmaa 10, VP350060/M2 VP350060/M2 3.5M 60MM MU 3,5 musta 10, VP350060/M1 VP350060/M1 3.5M 60MM VA 3,5 valkoinen 10,2 Katso tarkemmat tuotetiedot netistä: 04/12/17 235

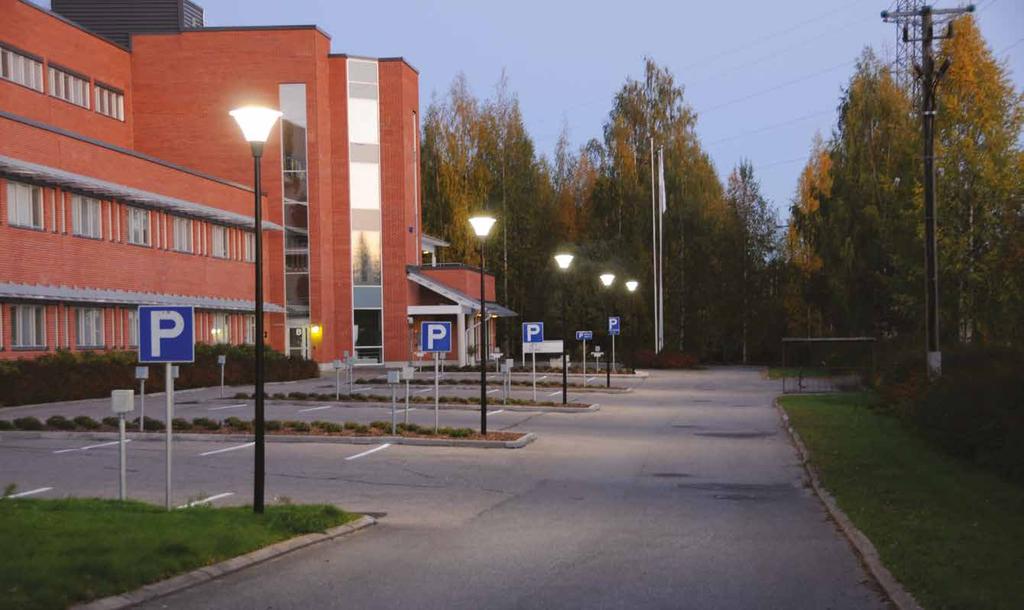

238 Opera LED Energiatehokas puistojen ja pihojen LED-pylväsvalaisin erinomaisella häikäisynestolla. Operan käyttökohteita ovat mm. aukiot, kävelykadut, puistot, pysäköintialueet ja leikkikentät. Helmenharmaa DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Tyylikäs ja tehokas Opera on kaunis ympäri vuorokauden. 236 Pidätämme oikeudet muutoksiin.

239 IP44 3x1,5mm² IK09 20W Grafiitinharmaa 1950 lm 38W 3810 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: grafiitinharmaa (Akzo 900) ja helmen- harmaa (RAL 9006) > > Kupu: uritettua, valoa hajoittavaa akryylia > > Opera LED: Ottoteho 20W, valaisimen valovirta 1950 lm Ottoteho 38W, valaisimen valovirta 3810 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > DALI-ohjattavat mallit > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja AKZO900 (grafiitinharmaa) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Helvar NightDim Ø 532 Opera LED 506 Ø % Snro Tyyppi Tuotenimi Kanta Väri Kg Opera LED OP530LED20GH OP530LED20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OP530LED20HH OP530LED20HH LED 20W/840 AC HH LED helmenharmaa 8, OP530LEDGH OP530LEDGH LED 38W/840 AC GH LED grafiitinharmaa 8, OP530LEDHH OP530LEDHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera LED Bi-power tehonalennuksella OP530LED20BPGH OP530LED20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OP530LED20BPHH OP530LED20BPHH 20W/840 BP HH LED helmenharmaa 8, OP530LEDBPGH OP530LEDBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OP530LEDBPHH OP530LEDBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 Katso tarkemmat tuotetiedot netistä: 04/12/17 237

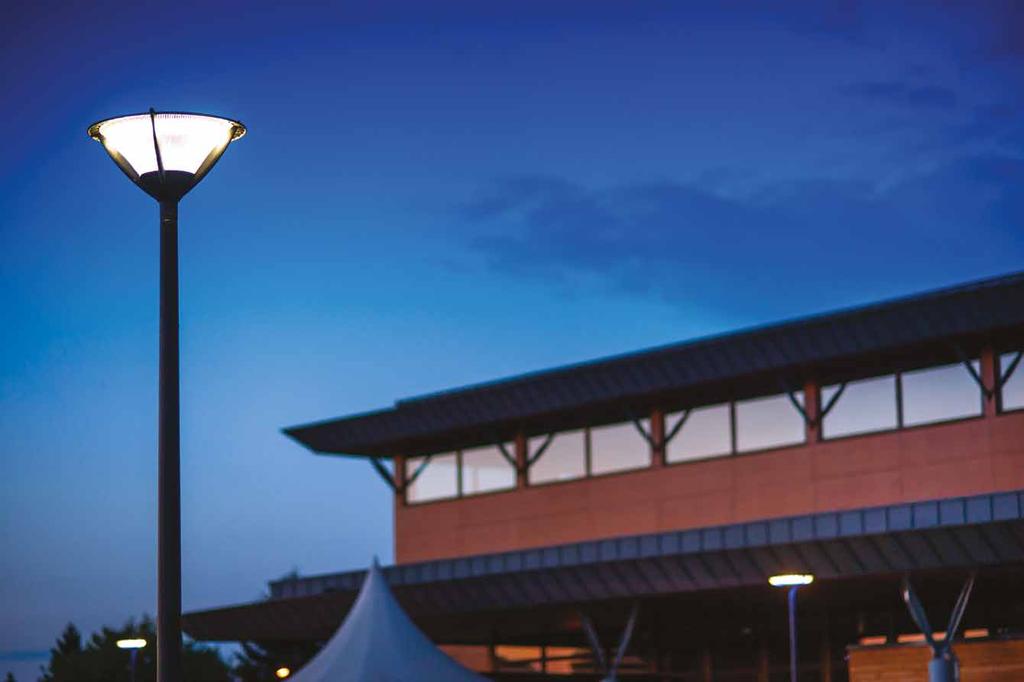

240 Opera Deco LED Energiatehokas puistojen ja pihojen LED-pylväsvalaisin erinomaisella häikäisynestolla. Opera Decon käyttökohteita ovat mm. aukiot, kävelykadut, puistot, pysäköintialueet ja leikkikentät. Grafiitinharmaa DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Tyylikäs ja tehokas Opera Deco on kaunis ympäri vuorokauden. 238 Pidätämme oikeudet muutoksiin.

241 IP44 3x1,5mm² IK09 20W Helmenharmaa 1950 lm 38W 3810 lm Rakenne > > Hattu: pulverimaalattua alumiinia > > Opera Decon koristerivat pulverimaalattua alumiinia > > Pohjakuppi: pulverimaalattua alumiinia > > Värit: grafiitinharmaa (Akzo 900) ja helmenharmaa (RAL 9006) > > Kupu: uritettua, valoa hajoittavaa akryylia > > Opera Deco LED: Ottoteho 20W, valaisimen valovirta 1950 lm Ottoteho 38W, valaisimen valovirta 3810 lm 4000 K, Ra > 70, tehokerroin 0,98 Käyttöympäristön lämpötila 25 C C LED-moduulin elinikä h (L70), T a =25 C > > Bi-power tehonalennustoiminnolla, joka voidaan ottaa käyttöön valaisimessa olevan liittimen kautta, tehdasasetuksena 50 % himmennys 8 h ajan (3 h ennen ja 5 h jälkeen laskennallisen keskiyön). Asennus > > Pylvääseen ø 60 mm tai olakkeelliseen pylvääseen ø 60 mm > > Liitosjohto 4,5 m VSKN 3x1,5 mm 2 sisältyy toimitukseen > > Suositeltava asennuskorkeus 3-5 m Tilauksesta > > DALI-ohjattavat mallit > > Erikoisvärit > > Pylväät Tehomet-valikoimasta: Olakepylväs Kartiopylväs OH3/108 + väri KH3/108 + väri OH4/108 + väri KH4/108 + väri OH5/108 + väri KH5/121 + väri OH6/108 + väri KH6/136 + väri Värit: RAL 9006 (helmenharmaa) ja AKZO900 (grafiitinharmaa) O = olakepylväs, K = kartiopylväs H3 = maanpäällinen korkeus (esim. 3 m) /108 = tyven halkaisija Latva kaikissa tyypeissä ø 60 mm. Maanpäällisen korkeuden lisäksi pylvään kokonaispituuteen lasketaan mm, joka uppoaa jalustaan. Kaikissa pylväissä kytkentätila. Pintakäsittelynä kuumasinkitys ja pulverimaalaus. > > Helvar NightDim Ø 532 Opera Deco LED 506 Ø % Snro Tyyppi Tuotenimi Kanta Väri Kg Opera Deco LED OPD530L20GH OPD530L20GH LED 20W/840 AC GH LED grafiitinharmaa 8, OPD530L20HH OPD530L20HH LED 20W/840 AC HH LED helmenharmaa 8, OPD530LGH OPD530LGH LED 38W/840 AC GH LED grafiitinharmaa 8, OPD530LHH OPD530LHH LED 38W/840 AC HH LED helmenharmaa 8,0 Opera Deco LED Bi-power tehonalennuksella OPD530L20BPGH OPD530L20BPGH 20W/840 BP GH LED grafiitinharmaa 8, OPD530L20BPHH OPD530L20BPHH 20W/840 BP HH LED helmenharmaa 8, OPD530LBPGH OPD530LBPGH LED 38W/840 BP GH LED grafiitinharmaa 8, OPD530LBPHH OPD530LBPHH LED 38W/840 BP HH LED helmenharmaa 8,0 Katso tarkemmat tuotetiedot netistä: 04/12/17 239

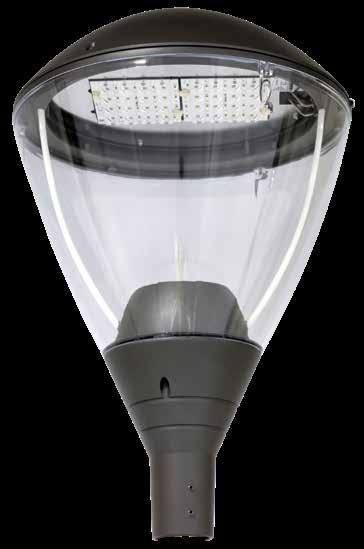

242 Alura LED LED Alura LED yhdistää tehokkuuden, ulkonäön ja valaistuksen mukavuuden. Ajaton ulkoasu ja korkea valotekninen toiminnallisuus takaavat erinomaisen sopivuuden kaupunkien keskustoihin, puistoihin, kävelyteille ja parkkipaikoille. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Kevyt ja tehokas, klassisen tyylikäs. 240 Pidätämme oikeudet muutoksiin.

243 IP66 2x1,5mm² IK10 Rakenne > > Runko, hattu ja koristerivat pulverimaalattua painevalettua alumiinia > > Kupu uritettua UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetriset ja epäsymmetriset valonjaot > > LED-valonlähde vaihdettavissa > > Värintoistoindeksi CRI>70 (4000 K), CRI>80 (3000 K) > > Hajavalontuotto < 4,0 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiinnitys kuudella M8 ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Alura LED 4000 K ALURAL ALURAL 24LED 28W 4000K SYMM LED 12, ,132 m lm ALURAL ALURAL 24LED 28W 4000K ASYM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 4000K SYMM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 4000K ASYM LED 12, ,132 m lm Alura LED 3000 K ALURAL ALURAL 24LED 28W 3000K SYMM LED 12, ,132 m lm ALURAL ALURAL 24LED 28W 3000K ASYM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 3000K SYMM LED 12, ,132 m lm ALURAL ALURAL 32LED 51W 3000K ASYM LED 12, ,132 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 241

244 Kio LED LED Eleganssia, mukavuutta, tunnelmaa ja tehokkuutta. Kio LED on tätä kaikkea sulautuen mutkattomasti kaupunkialueiden puistojen, puutarhojen ja asuinalueiden valaisijaksi. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Elegantti ja näyttävä, urbaani kokonaisuus. 242 Pidätämme oikeudet muutoksiin.

245 IP66 2x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 Grey Valotekniset tiedot > > Symmetriset ja epäsymmetriset valonjaot > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 3,9 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiristys kuudella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5mm SY (SYMM) 5102AS (ASYM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Kio LED 4000 K KIOL KIOL00 24LED 27W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 27W 4000K ASYM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 4000K ASYM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 4000K SYMM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 4000K ASYM LED 8, ,08 m lm Kio LED 3000 K KIOL KIOL00 24LED 27W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 27W 3000K ASYM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 24LED 38W 3000K ASYM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 3000K SYMM LED 8, ,08 m lm KIOL KIOL00 32LED 73W 3000K ASYM LED 8, ,08 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 243

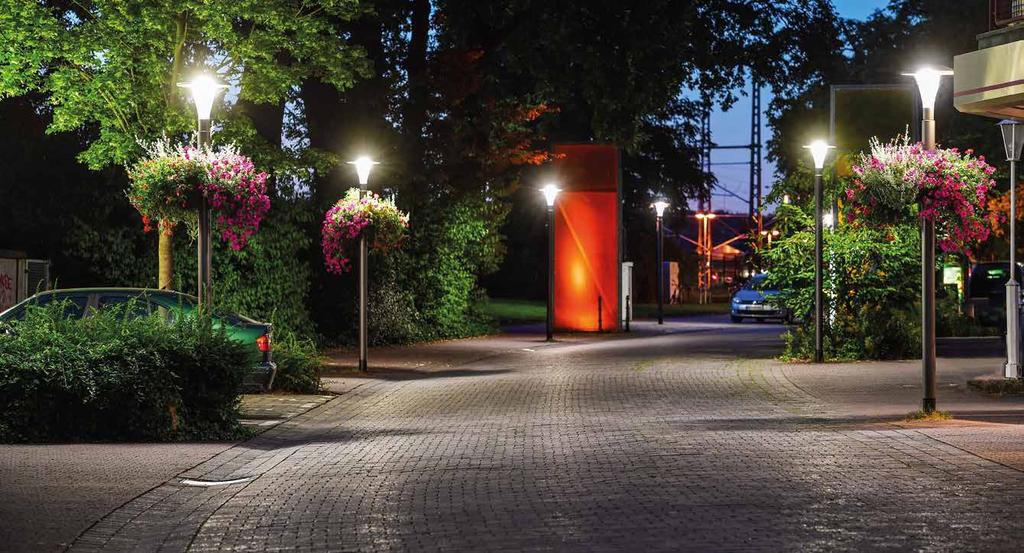

246 Perla LED Perla on esteettisen suunnittelun riemuvoitto. Eleganttia tyylikkyyttä, mutta ennen kaikkea ledille suunniteltu älykäs valaistusratkaisu. Perla on ledille tehty, täydellisen kaunis ja tehokas. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Täydellisen kaunis ja tehokas! 244 Pidätämme oikeudet muutoksiin.

247 IP44/66 4x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu ruiskutettua UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey > > IP-luokka: liitäntälaitekotelo IP44 > > IP-luokka: LED-osat IP66 Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Valotekniset tiedot > > Kaksi eri valonjakoa > > Teho 73W, valovirrat 6600 lm (4000 K), 5800 lm (3000 K) > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 1.3 % > > Tehokerroin > 0,9 > > Käyttöympäristön lämpötila -40 C C > > LED-moduulin elinikä h T a =25 C (L80B10) > > 10kV ylijännitesuoja + sulake > > DALI+CLO Asennus > > Asennus ø 76 mm pylvään sisään 250 mm. Pylväässä oltava latvaruuvit > > Liitäntälaitteen sijoitus pylvääseen > > 6 metrin liitosjohto 4x1,5 mm AS (ASYM) 100% 6075SY (SYMM) 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Perla 4000 K PERLA PERLA0 64LED 73W 4000K ASYM LED 8, , lm PERLA PERLA0 64LED 73W 4000K SYMM LED 8, , lm Perla 3000 K PERLA PERLA0 64LED 73W 3000K ASYM LED 8, , lm PERLA PERLA0 64LED 73W 3000K SYMM LED 8, , lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 245

248 Pilzeo LED Pilzeo on elegantti ja moderni pylväsvalaisin, jonka perinteinen, mutta tyylikäs muoto soveltuu kaikkiin energiatehokasta LEDtekniikkaa vaativiin kohteisiin. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Modernin erilainen puistovalaisin optisilla vaihtoehdoilla. 246 Pidätämme oikeudet muutoksiin.

249 IP66 2x1,5mm² IK08 Rakenne > > Hattu ja runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto 0 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylväseen > > Kiinnitys kahdella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Pilzeo 4000 K PILZEO PILZEO 12LED 20W 4000K ASYM LED ,074 m lm PILZEO PILZEO 24LED 39W 4000K SYMM LED ,074 m lm PILZEO PILZEO 24LED 39W 4000K ASYM LED ,074 m lm Pilzeo 3000 K PILZEO PILZEO 12LED 20W 3000K ASYM LED ,074 m lm PILZEO PILZEO 24LED 39W 3000K SYMM LED ,074 m lm PILZEO PILZEO 24LED 39W 3000K ASYM LED ,074 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 247

250 Kazu LED Kazu on loistava esimerkki mukautuvuudesta ja joustavuudesta. Sen minimalistinen ja moderni ulkoasu on suunniteltu kompaktin LED-valonlähteen ympärille. Kazu sulautuu ympäristöönsä tarjoten kestävän valaistusratkaisun, joka vähentää merkittävästi energiankulutusta ja parantaen pyöräilijöiden ja jalankulkijoiden valaistusmukavuutta. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Valaistusmukavuutta kulkuteille, Kazu muuntuu moneen paikkaan. 248 Pidätämme oikeudet muutoksiin.

251 IP66 2x1,5mm² IK09 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: RAL 7038 Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Tehokerroin > 0,9 > > Hajavalon tuotto < 1,0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L80B10); 700mA & 1000mA (L70B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > Kiinnitys kuudella ruuvilla, ruuvit ruostumatonta terästä > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 5102AS (ASYM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Kazu 4000 K KAZU KAZU00 12LED 21W 4000K ASYM LED 8, lm KAZU KAZU00 24LED 40W 4000K SYMM LED 8, lm KAZU KAZU00 24LED 40W 4000K ASYM LED 8, lm KAZU KAZU00 24LED 82W 4000K SYMM LED 8, lm KAZU KAZU00 24LED 82W 4000K ASYM LED 8, lm Kazu 3000 K KAZU KAZU00 12LED 21W 3000K ASYM LED 8, lm KAZU KAZU00 24LED 40W 3000K SYMM LED 8, lm KAZU KAZU00 24LED 40W 3000K ASYM LED 8, lm KAZU KAZU00 24LED 82W 3000K SYMM LED 8, lm KAZU KAZU00 24LED 82W 3000K ASYM LED 8, lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 249

252 Zela LED Zelan tunnistaa sen erottuvan matalasta, kartiomaisesta kuvusta, jonka mahdollistaa uusi LED-teknologia. Zela tarjoaa kustannustehokkaan ja tunnelmallisen valaistusratkaisun. Zela luo miellyttävää valoa, joka mahdollistaa sen käytön arkkitehtonisissa tiloissa. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Tyylitelty ja erottuva ulkomuoto. 250 Pidätämme oikeudet muutoksiin.

253 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Hattu polyamidia > > Kupu polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Epäsuora valontuotto > > LED-valonlähde vaihdettavissa > > Symmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 6,4 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 700mA & 500mA (L80B10) > > Käyttöympäristön lämpötila -30 C C > > Ylijännitesuoja 10kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 60 mm pylvääseen > > 5 metrin liitosjohto 2x1,5 mm SY (SYMM) 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Zela 4000 K ZELA ZELA00 16LED 38W 4000K SYMM LED 4, ,054 m lm ZELA ZELA00 24LED 41W 4000K SYMM LED 4, ,054 m lm Zela 3000 K ZELA ZELA00 16LED 38W 3000K SYMM LED 4, ,054 m lm ZELA ZELA00 24LED 41W 3000K SYMM LED 4, ,054 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 251

254 Albany LED LED Albany LED on monipuolinen klassikko, joka on nyt saatavilla LED-versiona. Viktoriaanisen ajan klassinen muotoilu yhdistettynä moderniin LED-tekniikkaan mahdollistaa klassisen valaistuksen kaupunkien eri alueille. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Modernia tekniikkaa klassisessa rungossa. 252 Pidätämme oikeudet muutoksiin.

255 IP66/65 2x1,5mm² IK08 Rakenne > > Runko pulverimaalattua, valettua alumiinia > > Kupu UV-suojattua polykarbonaattia > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > LED-valonlähde vaihdettavissa > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Hajavalon tuotto < 4 % > > Tehokerroin > 0,9 > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 10kV Asennus > > Varustettuna 1 ulkokierteellä ja vastamutterilla > > Työkaluvapaa pääsy sähköisiin osiin > > Valaisimen saranaratkaisu kehitetty helpottamaan huoltotöitä > > Pylväsasenteiset ja vaakavaijeriasennukseen soveltuvat versiot myös saatavilla > > Erikoispylväät ja -kiinnikeet saatavilla eri asennustapoja varten > > Liitosjohto 5 m 2x1,5 mm 2 Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5068SY (SYMM) 5102AS (ASYM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Albany Midi 4000 K ALBALD ALBALD 16LED 26W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 16LED 26W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 4000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 4000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 4000K 5102 LED 8, ,286 m lm Albany Midi 3000 K ALBALD ALBALD 16LED 26W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 16LED 26W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 24LED 39W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 53W 3000K 5102 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 3000K 5068 LED 8, ,286 m lm ALBALD ALBALD 48LED 75W 3000K 5102 LED 8, ,286 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 253

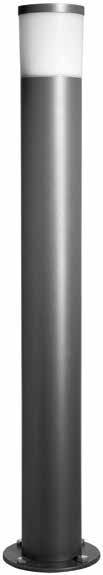

256 Citrine LED Citrine-pollari luotiin, kun haluttiin yhdistää tehokas kulkuväylävalaisin ja miellyttävä ympäristö. Citrine on kestävä, tehokas ja erittäin mukautuva kaikkialle kaupunkiympäristöön. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Varma ja kestävä urbaani tehopakkaus. 254 Pidätämme oikeudet muutoksiin.

257 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kupu UV-suojattua polykarbonaattia, satiini (SYMM), kirkas (ASYM) > > Väri: Akzo 900 grey Valotekniset tiedot > > Symmetrinen ja epäsymmetrinen valonjako > > Värintoistoindeksi CRI>70 (4000 K -versiot), CRI>80 (3000 K -versiot) > > Ottotehot: 6W ja 9W > > Valovirrat lm, riippuen valonjaosta > > Tehokerroin >0,90 > > LED-moduulin elinikä h T a =25 C: 250mA: (L90B10) > > Käyttöympäristön lämpötila -20 C C > > Ylijännitesuoja 4kV Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Laippa-asennus, M12 pultein. Pultit eivät sisälly toimitukseen > > Muita asennustarvikkeita tilauksesta 2289AS (ASYM) 2289SY (SYMM) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Citrine 4000 K CITRID CITRID 10LED 6W 4000K ASYM LED 4, lm CITRID CITRID 20LED 9W 4000K SYMM LED 4, lm Citrine 3000 K CITRID CITRID 10LED 6W 3000K ASYM LED 4, lm CITRID CITRID 20LED 9W 3000K SYMM LED 4, lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 255

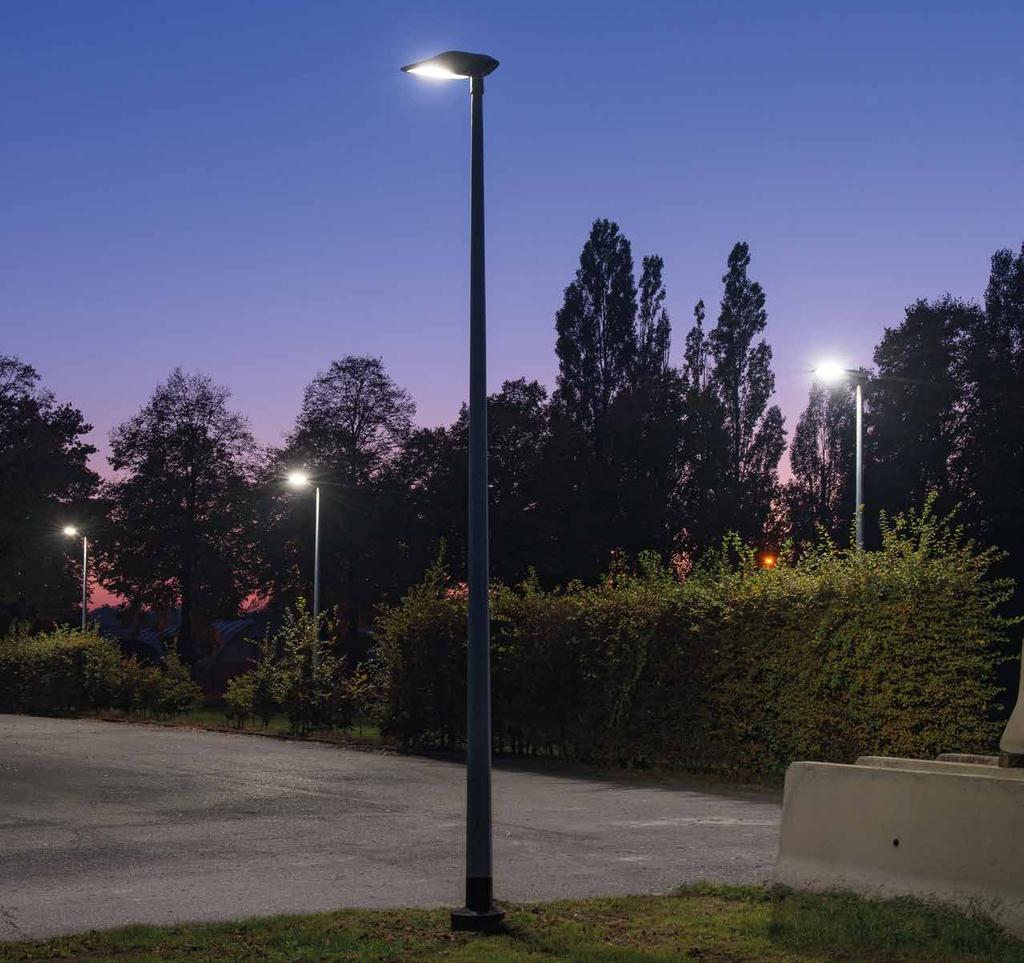

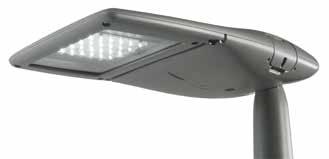

258 Ampera LED Ampera Midi Ampera-tuoteperhe asettaa uuden tason LED-tie- ja katuvalaistukselle, kun puhutaan tehokkaasta ja monipuolisesta tuotevalikoimasta ja takaisinmaksuajasta. Pitkä käyttöikä ja vähäinen huoltotarve auttavat minimoimaan käytönaikaiset kustannukset ja kokonaisinvestoinnin. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Ampera on tievalaistuksen uusi, moderni standardi. 256 Pidätämme oikeudet muutoksiin.

259 IP66 4x1,5mm² IK09 Ampera Mini Ampera Midi Ampera Maxi Rakenne > > Runko painevalettua alumiinia, polyesteri- pulverimaalattu > > Rungon avaus ilman työkaluja avaamalla salvat valaisimen sivuista ja kääntämällä moduuliosaa alaspäin > > Varustettu huoltokytkimellä > > Kirkas karkaistu tasolasi > > Linssioptiikka > > Väri: Akzo 900 grey Valotekniset tiedot > > Useita vaihtoehtoisia optiikoita kapeista teistä leveisiin moottoriteihin ja isoihin alueisiin > > Ottotehot: W > > Valovirrat: lm > > Värintoistoindeksi CRI >70 > > Hajavalon tuotto 0 % > > Tehokerroin >0,9 > > Käyttöympäristön lämpötila -40 C C > > LED-moduulin elinikä h T a =25 C: 350mA&500mA (L90B10); 700mA (L80B10); 1000mA (L70B10) > > Ylijännitesuoja 10kV > > DALI + CLO Asennus > > Käännettävä asennussovite ø mm > > Kiristys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Valaisinta voidaan kallistaa 5 välein pylvään latvaan asennettuna ja varteen asennettuna 0-15 > > Valaisimen avaus ilman työkaluja Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 5136AS (Narrow) 100% 100% 100% 5137AS (Medium) 5147AS (Medium) 5162AS (Narrow) 100% 100% 100% Katso tarkemmat tuotetiedot netistä: 04/12/17 257

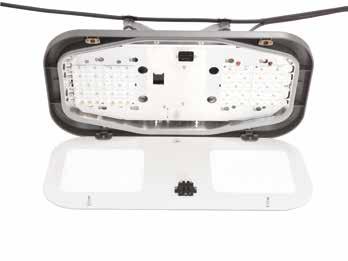

260 5163AS (Medium) 5164AS (Medium) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Ampera Mini AMPERM AMPERM 16LED 20W 4000K 5102 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5117 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5136 LED 8, ,087 m lm AMPERM AMPERM 16LED 20W 4000K 5137 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5102 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5117 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5136 LED 8, ,087 m lm AMPERM AMPERM 24LED 38W 4000K 5137 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5147 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5162 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5163 LED 8, ,087 m lm AMPERM AMPERM 24LED 53W 4000K 5164 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5147 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5162 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5163 LED 8, ,087 m lm AMPERM AMPERM 24LED 76W 4000K 5164 LED 8, ,087 m lm Ampera Midi AMPERD AMPERD 32LED 51W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 32LED 51W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 48LED 75W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 64LED 99W 4000K 5137 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5102 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5117 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5136 LED 12, ,115 m lm AMPERD AMPERD 64LED 139W 4000K 5137 LED 12, ,115 m lm 258 Pidätämme oikeudet muutoksiin.

261 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Ampera Maxi AMPERX AMPERX 112LED 124W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 112LED 124W 4000K 5137 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 128LED 198W 4000K 5137 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5102 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5117 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5136 LED 18, ,176 m lm AMPERX AMPERX 128LED 279W 4000K 5137 LED 18, ,176 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Energiatehokas valaisin, kestävässä rungossa monipuolisilla vaihtoehdoilla. Paljon valopaketteja ja optiikoita. Pidätämme oikeudet muutoksiin. 259

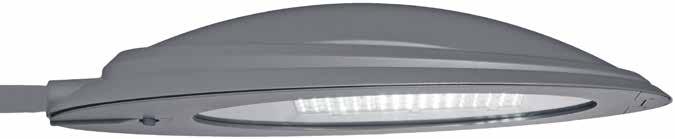

262 Dexo LED Moderni ja energiatehokas LEDratkaisu keskitie katuvalaistukseen. Dexo on viimeisimmän LED-teknologian mukainen valaisin, joka tarjoaa kaupungeille kustannustehokkaan vaihtoehdon. Selkeä ja elegantti ulkoasu yhdistettynä moderniin tekniikkaan lisää turvallisuutta ja mukavuutta luoden erityislaatuisen tunnelman. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Dexo sulautuu tyylikkäästi kaupunkikuvaan. 260 Pidätämme oikeudet muutoksiin.

263 IP66 2x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Leveä ja keskileveä valonjako > > Ottotehot: 55W-99W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10) > > Käyttöympäristön lämpötila -30 C C > > Ylijännitesuoja 10kV > > CLO Asennus > > Vaijeriripustus poikittais- tai pitkittäissuuntaan. Kaksipisteripustin max. 12 mm vaijerille. > > Ripustin ruostumatonta terästä > > Käännettävissä vaakaan max. 90, kallistus max. 15. > > Työkaluvapaa pääsy huoltotöitä varten Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102SY (Medium) 100% 5103SY (Wide) 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Valovirta Dexo DEXO DEXO01 48LED 55W 4000K 5102 LED lm DEXO DEXO01 48LED 55W 4000K 5103 LED lm DEXO DEXO01 64LED 72W 4000K 5102 LED lm DEXO DEXO01 64LED 72W 4000K 5103 LED lm DEXO DEXO01 64LED 99W 4000K 5102 LED lm DEXO DEXO01 64LED 99W 4000K 5103 LED lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 261

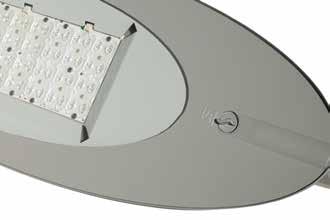

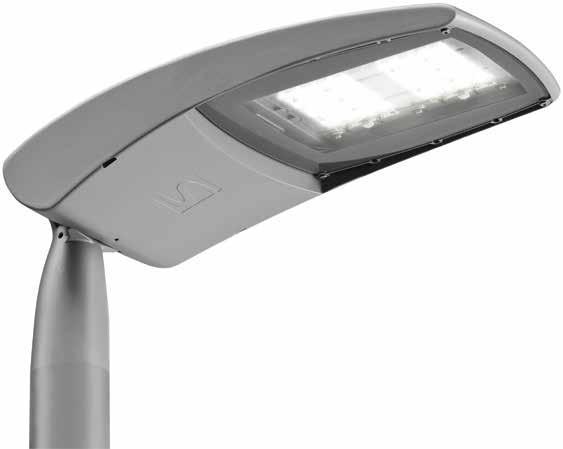

264 Hestia LED LED Elegantti LED-ratkaisu viimeisimmän teknologian ehdoilla. Hestia LED on suunniteltu sujuvaksi, kevyeksi ja elegantiksi LED-valaisimeksi. Hestia LED tarjoaa taloudellisen valaistusratkaisun joka perustuu huippuunsa hiottuun LED-tekniikkaan. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Sujuva, moderni ja monipuolinen ratkaisu. 262 Pidätämme oikeudet muutoksiin.

265 IP65 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Ottotehot: 18W-70W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 34 mm varteen varren pituus 85 mm. Kiinnitys kahdella ruuvilla > > Työkaluvapaa pääsy liitäntälaitteelle > > Integroitu sarana helpottaa huoltotöitä paikan päällä 5102AS (Medium) 5117AS (Wide) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Hestia Mini LED HESTLM HESTLM 16LED 18W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 16LED 18W 4000K 5117 LED 7, ,067 m lm HESTLM HESTLM 24LED 28W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 24LED 28W 4000K 5117 LED 7, ,067 m lm HESTLM HESTLM 32LED 36W 4000K 5102 LED 7, ,067 m lm HESTLM HESTLM 32LED 36W 4000K 5117 LED 7, ,067 m lm Hestia Midi LED HESTLD HESTLD 48LED 53W 4000K 5102 LED 9, ,075 m lm HESTLD HESTLD 48LED 53W 4000K 5117 LED 9, ,075 m lm HESTLD HESTLD 64LED 70W 4000K 5102 LED 9, ,075 m lm HESTLD HESTLD 64LED 70W 4000K 5117 LED 9, ,075 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 263

266 Teceo LED Teceo-perhe tarjoaa optimoitua valoteknistä tehokkuutta pienillä elikaarikustannuksilla. Se tarjoaa kaupungeille erinomaisen työ kalun parantaa valaistustasoja, luoda säästöjä ja pienentää ympäristön rasitusta. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Monipuolinen ja energiatehokas valaisin pitkällä elinkaarella. 264 Pidätämme oikeudet muutoksiin.

267 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 150 Light grey Valotekniset tiedot > > Saatavilla laaja valikoima eri valonjakoja > > Ottotehot: 20W-279W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA & 700mA (L90B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Käännettävä asennussovite ø mm > > Kiinnitys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Valaisimen kallistus 5 välein Pylväsasennus Varsiasennus Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 100% 100% 5136AS (Narrow) 5137AS (Medium) 100% 100% Katso tarkemmat tuotetiedot netistä: 04/12/17 265

268 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Teceo TECEO TECEO1 16LED 20W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 16LED 20W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 24LED 38W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 32LED 51W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 48LED 75W 4000K 5137 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5102 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5117 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5136 LED 10, ,06 m lm TECEO TECEO1 48LED 107W 4000K 5137 LED 10, ,06 m lm Teceo TECEO TECEO2 64LED 99W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 64LED 99W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 88LED 134W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 104LED 163W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 128LED 198W 4000K 5137 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5102 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5117 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5136 LED 18, ,080 m lm TECEO TECEO2 128LED 279W 4000K 5137 LED 18, ,080 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 266 Pidätämme oikeudet muutoksiin.

269 Teceon monipuolinen ja laadukas vaihtoehtovalikoima antaa erinomaiset lähtökohdat suunnitella kohteen mukaista katuvalaistusta. Pidätämme oikeudet muutoksiin. 267

270 Voltana LED Voltana 5 Voltana perustuu testattuun Lenso- Flex2 linssioptiikkaan, joka takaa kestävän ja pitkäikäisen valaistusratkaisun vähentäen merkittävästi energian kulutusta ja parantaen valaistustasoja. Voltanaan on saatavilla useita valonjakoja ja energiatehokkaita ohjausvaihtoehtoja, joiden avulla teet tie- ja katuvalaistusta erittäin alhaisilla kokonaiskustannuksilla. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Monipuolinen tie- ja katuvalaisin pieniin tai isoihin ympyröihin. 268 Pidätämme oikeudet muutoksiin.

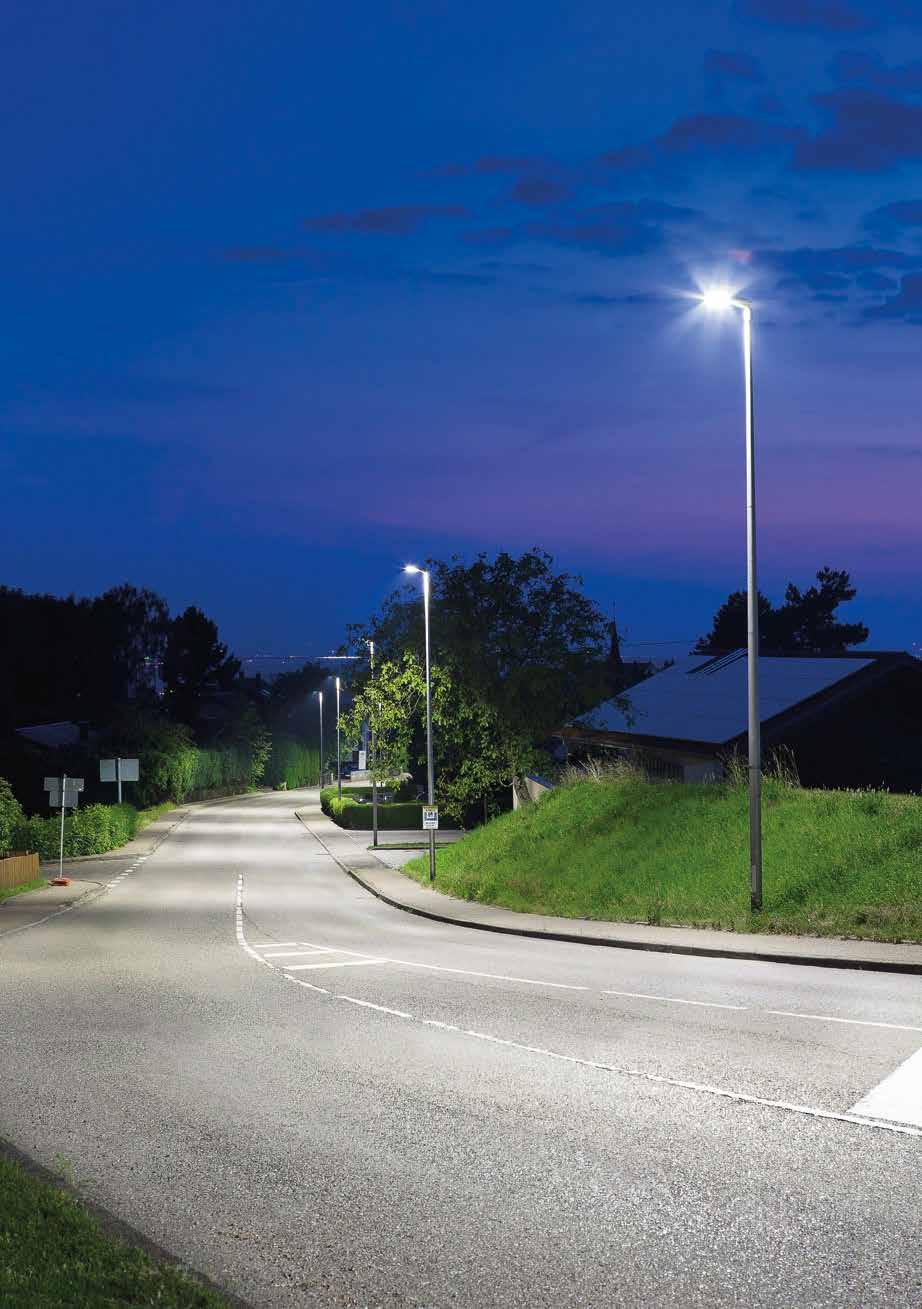

271 IP66 4x1,5mm² IK08 Voltana 0 Voltana 2 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: RAL 7038 Valotekniset tiedot > > Laaja valikoima eri valonjakoja > > Ottotehot: W > > Valovirrat: lm > > Värintoistoindeksi CRI > K, Tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L95B10); 700mA (L90B10); 1000mA (L70B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI Asennus > > Käännettävä asennussovite ø mm > > Valaisimen kallistus 5,0 välein Voltana 0-4 Pylväsasennus Varsiasennus > > Voltana 5 varsiasennus ø mm. Voltana 5 kallistus 5,0 välein > > Kiristys kahdella ruuvilla, ruuvit ruostumatonta terästä > > Suora pääsy liitäntälaitteelle Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 100% 100% 5136AS (Narrow) 5137AS (Medium) 5205AS (Medium) 100% 100% 100% Katso tarkemmat tuotetiedot netistä: 04/12/17 269

272 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Voltana VOLTA VOLTA0 6LED 22W 4000K 5205 LED 2, ,012 m lm VOLTA VOLTA0 8LED 20W 4000K 5137 LED 2, ,012 m lm VOLTA VOLTA0 8LED 29W 4000K 5137 LED 2, ,012 m lm Voltana VOLTA VOLTA2 16LED 39W 4000K 5102 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5117 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5136 LED ,019 m lm VOLTA VOLTA2 16LED 39W 4000K 5137 LED ,019 m lm Voltana VOLTA VOLTA3 24LED 55W 4000K 5102 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5117 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5136 LED ,021 m lm VOLTA VOLTA3 24LED 55W 4000K 5137 LED ,021 m lm Voltana VOLTA VOLTA4 32LED 75W 4000K 5102 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5117 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5136 LED ,032 m lm VOLTA VOLTA4 32LED 75W 4000K 5137 LED ,032 m lm Voltana VOLTA VOLTA5 64LED 102W 4000K 5102 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5117 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5136 LED ,040 m lm VOLTA VOLTA5 64LED 102W 4000K 5137 LED ,040 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 270 Pidätämme oikeudet muutoksiin.

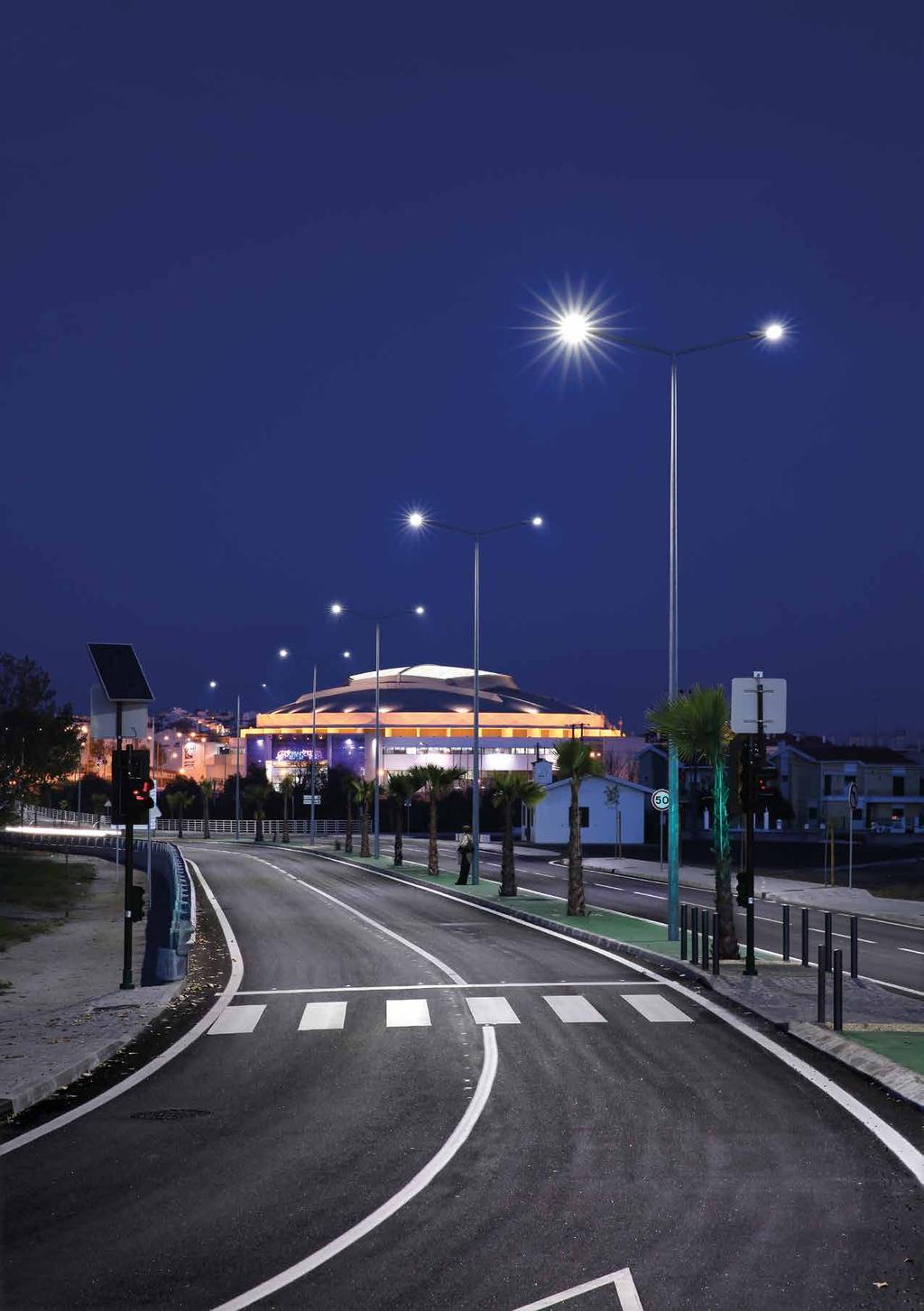

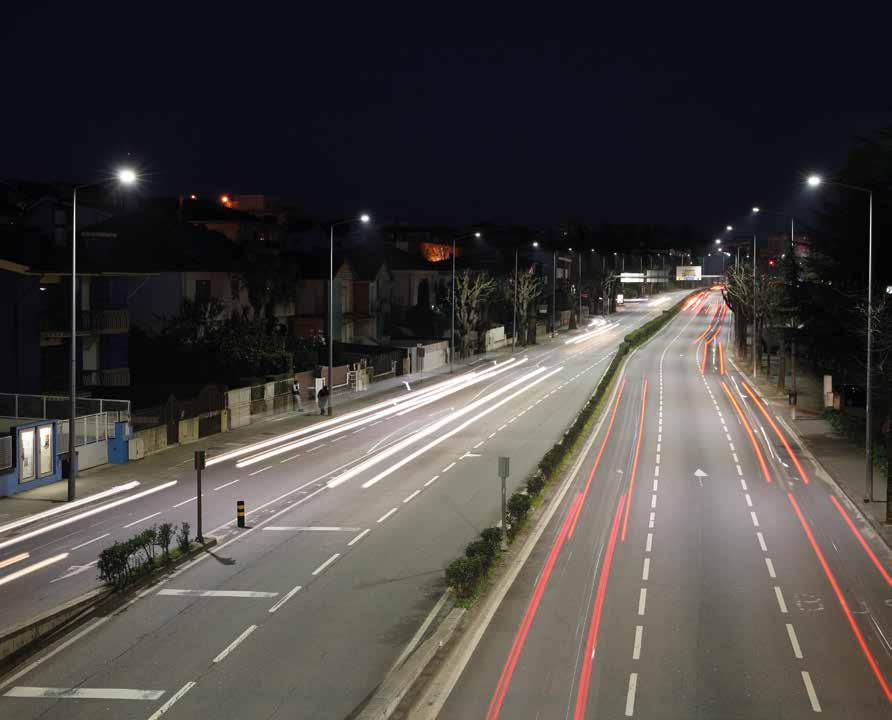

273 Tasainen ja häikäisemätön katuvalaistus on yhdistelmä huippuluokan valaistussuunnittelua ja siihen sopivaa optiikkaa. Pidätämme oikeudet muutoksiin. 271

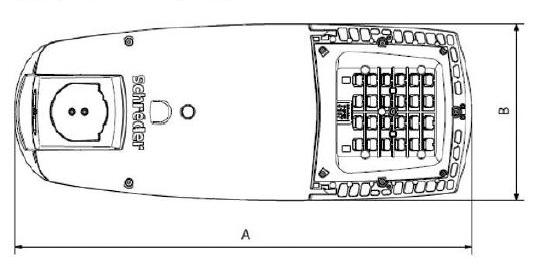

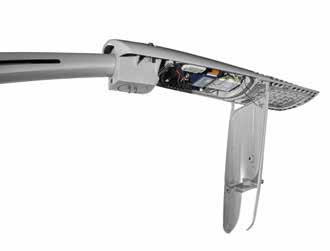

274 Axia 2 LED Axia 2 on energiatehokas ja innovatiivinen LED-valaisin, jonka design on huippuluokkaa. Axia tarjoaa kaikki modernin LED-valaisimen ominaisuudet ilman korkeaa kustannustasoa. Axia 2.1 BaseDim Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. SmartDim Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. DALI DALI-liitäntälaitteet mahdollistavat valaisimen yhdistämisen DALI-pohjaisiin ohjausjärjestelmiin ja älytaloihin. Verrattuna tavanomaiseen ohjaukseen DALI mahdollistaa valaisinkohtaisen himmennyksen ja ohjauksen sekä merkittävän energiansäästöpotentiaalin. Todellinen tiennäyttäjä ja monikäyttöinen tehopakkaus. 272 Pidätämme oikeudet muutoksiin.

275 IP66 4x1,5mm² IK08 Axia 2.2 Rakenne > > Runko pulverimaalattua painevalettua alumiinia, kupu polykarbonaattia > > Rungossa tuuletusrivat lämmönhallintaa varten > > Väri: Akzo 900 grey Valotekniset tiedot > > Laaja valikoima eri valonjakoja > > Ottotehot: W > > Valovirrat: lm > > Värilämpötila 4000 K, värintoistoindeksi CRI>70 > > Hajavalontuotto 0 % > > Tehokerroin >0,85 > > Käyttöympäristön lämpötila -40 C C (Akzia 2.2: -40 C C) > > LED-moduulin elinikä h T a =25 C: (L90B10) > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Asennus ø mm pylvääseen tai ø mm varteen > > Valaisimen kallistus 2,5 välein Pylväsasennus Varsiasennus > > Valaisin avattavissa alapuolelta kahdella ruuvilla, ruuvit ruostumatonta terästä Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5165AS (Narrow) 5178AS (Medium) 100% 100% 5179AS (Wide) 100% Katso tarkemmat tuotetiedot netistä: 04/12/17 273

276 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Axia AXG2S AXG2S1 8LED 19W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 8LED 19W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 8LED 19W 4000K 5179 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 16LED 32W 4000K 5179 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5165 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5178 LED 7, ,054 m lm AXG2S AXG2S1 24LED 48W 4000K 5179 LED 7, ,054 m lm Axia AXG2S AXG2S2 40LED 60W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 40LED 60W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 40LED 60W 4000K 5179 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 48LED 87W 4000K 5179 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5165 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5178 LED 10, ,071 m lm AXG2S AXG2S2 48LED 120W 4000K 5179 LED 10, ,071 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 274 Pidätämme oikeudet muutoksiin.

277 Axia 2 on monikäyttövalaisimien uusin tulokas. Tiet, kadut ja vaikka parkkialueet hyötyvät Axian energiatehokkaasta valovirrasta ja laajasta valikoimasta. Pidätämme oikeudet muutoksiin. 275

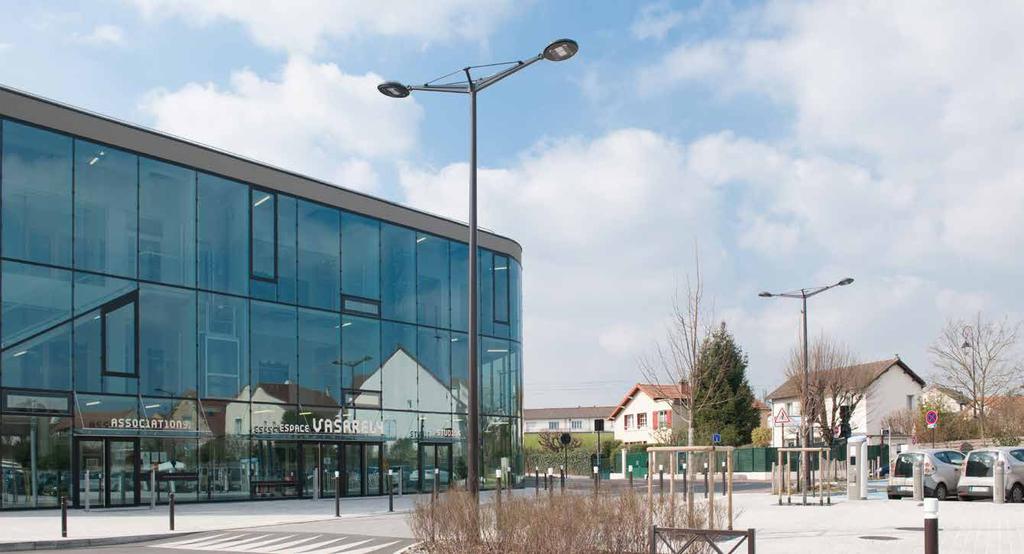

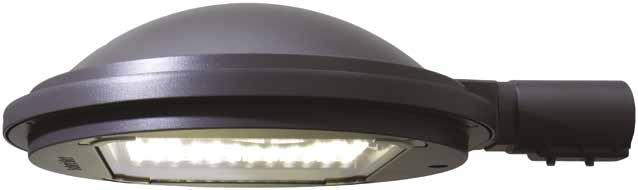

278 Citea NG LED Citean uusi sukupolvi on suunniteltu viimeisimmän LED-teknologian ja optiikan ehdoilla. Huippuunsa hiotun mekaniikkasuunnittelun avulla, on pystytty erottamaan LED-moduuli ja liitäntälaitteen asennuskotelo toisistaan. Näin saavutetaan optimaalinen lämpötilanhallinta. Uusi muotoilu takaa LED-moduulille pitkän elinkaaren ja huippuominaisuudet. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Pitkä elinkaari ja huippuominaisuudet. 276 Pidätämme oikeudet muutoksiin.

279 IP66 2x1,5mm² IK10 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Kaksi eri runkokokoa Mini ja Midi > > Väri: Akzo 900 grey Valotekniset tiedot > > Leveä, keskileveä ja kapea valonjako > > Ottotehot: 19W-153W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Asennus > > Asennus varteen ø 60 mm > > Erikoispylväät ja -kiinnikeet saatavilla eri asennustapoja varten > > Helppo pääsy liitäntälaitteelle ja saranaratkaisu helpottamaan huoltotöitä Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja 5102AS (Medium) 5117AS (Wide) 100% 100% 5136AS (Narrow) 100% Katso tarkemmat tuotetiedot netistä: 04/12/17 277

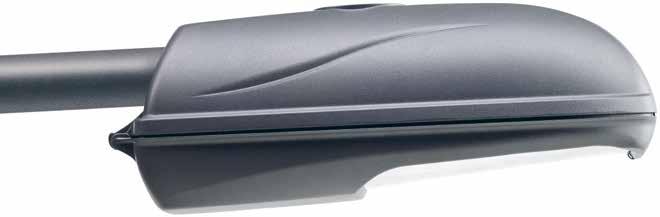

280 Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Citea NG Mini CITNGM CITNGM 16LED 19W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 16LED 19W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 16LED 19W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 32LED 36W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 48LED 53W 4000K 5136 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5102 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5117 LED 12, ,062 m lm CITNGM CITNGM 48LED 75W 4000K 5136 LED 12, ,062 m lm Citea NG Midi CITNGD CITNGD 56LED 87W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 56LED 87W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 56LED 87W 4000K 5136 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 72LED 111W 4000K 5136 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5102 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5117 LED 15, ,080 m lm CITNGD CITNGD 96LED 153W 4000K 5136 LED 15, ,080 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. 278 Pidätämme oikeudet muutoksiin.

281 Citean monipuoliset valovirtapaketit ja erilaiset asunnusvaihtoehdot tuovat tasaista ja huomaamatonta valoa kävelyteille sekä tieosuuksille. Pidätämme oikeudet muutoksiin. 279

282 Nano LED LED Nano LED on loistava esimerkki valaisimen eco-designista. Nano konsepti perustuu raaka-aineiden tehokkaaseen ja mahdollisimman vähäiseen käyttöön tuotannossa, energiatehokkaaseen LED-teknologiaan, joka yhdistettynä erinomaiseen Schréder LensoFlex2 -ratkaisuun tekee yhdistelmästä yksinkertaisen ja toimivan. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Nano LED sopii kaikenlaiseen julkiseen valaistukseen, kaduilla, teillä, lähes kaikkialla. 280 Pidätämme oikeudet muutoksiin.

283 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Lasikupu > > Väri: Akzo 900 grey Valotekniset tiedot > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10); 700mA (L80B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 4kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Asennus ø 48 mm varteen. Kiinnitys kahdella ruuvilla > > Työkaluvapaa pääsy sähköisiin osiin > > Valaisimen saranaratkaisu kehitetty helpottamaan huoltotöitä 5102AS (Medium) 5136AS (Narrow) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Nano LED NANO2L NANO2L 16LED 26W 4000K 5102 LED 3, ,032 m lm NANO2L NANO2L 16LED 26W 4000K 5136 LED 3, ,032 m lm NANO2L NANO2L 24LED 38W 4000K 5102 LED 3, ,032 m lm NANO2L NANO2L 24LED 38W 4000K 5136 LED 3, ,032 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 281

284 Neos LED LED Neos LED on erittäin monipuolinen valaisin, jonka valotekniset mahdollisuudet istuttavat sen moniin projekteihin. Tie- ja katuvalaistukseen, aluevalaistukseen ja kävelyteille. Parkkialueet, kauppakeskukset ja teollisuuskohteet ovat omiaan Neosin käyttökohteiksi. BaseDim SmartDim Owlet Ensto BaseDim tekee energiansäästön erittäin helpoksi vaarantamatta turvallisuutta. BaseDim-ratkaisu alentaa valovirtaa 50 % kahdeksan tunnin aikana, oletetun keskiyön ympärillä. BaseDim on automaattinen ja helppo, mutta parantaa energiatehokuutta ja säästää rahaa. Ensto SmartDim on ohjelmoitava, yöajan himmennysratkaisu, joka optimoi energian kulutusta ja valovirtaa juuri silloin kun sitä tarvitaan. Voit valita maksimissaan 5-himmennystasoa pimeän ajalle. SmartDim on fiksu ja säästää energiaa. Owlet on räätälöitävä ulkovalaistuksen IoT-ratkaisu. Owletilla varustetut Enstovalaisimet ovat yhteydessä pilvipohjaiseen käyttöliittymään, jonka avulla voit tarkastella ja ohjata ulkovalaisimiesi tilaa. Monipuolinen ja tehokas, todellinen moniosaaja. 282 Pidätämme oikeudet muutoksiin.

285 IP66 4x1,5mm² IK08 Rakenne > > Runko pulverimaalattua painevalettua alumiinia > > Kirkas karkaistu tasolasi > > Väri: Akzo 900 grey Valotekniset tiedot > > Epäsymmetriset 40 ja 60 valonjaot > > Ottotehot: 27W-99W > > Valovirrat: lm > > Värintoistoindeksi CRI >70, 4000 K, tehokerroin >0,9 > > Hajavalontuotto 0 % > > LED-moduulin elinikä h T a =25 C: 350mA & 500mA (L90B10) > > Käyttöympäristön lämpötila -40 C C > > Ylijännitesuoja 10kV > > DALI+CLO Tilauksesta > > Schréder-valikoimasta löytyy tarvittaessa lisää teho-, optiikka- ja ohjausvaihtoehtoja Asennus > > Kiinnitys säädettävällä asennuskiinnikkeellä > > Säätö voidaan tehdä paikan päällä > > Työkaluvapaa pääsy huoltoa varten 5120AS (40 ) 5121AS (60 ) 100% 100% Snro Tyyppi Tuotenimi Kanta Kg Pituus Leveys Korkeus Tuulikerroin Valovirta Neos 1 LED NEOSL NEOSL1 24LED 27W 4000K 5120 LED 4, ,085-0,026 m lm NEOSL NEOSL1 24LED 27W 4000K 5121 LED 4, ,085-0,026 m lm Neos 2 LED NEOSL NEOSL2 48LED 53W 4000K 5120 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 53W 4000K 5121 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 75W 4000K 5120 LED 8, ,085-0,026 m lm NEOSL NEOSL2 48LED 75W 4000K 5121 LED 8, ,085-0,026 m lm Neos 3 LED NEOSL NEOSL3 64LED 99W 4000K 5120 LED 19, ,085-0,026 m lm NEOSL NEOSL3 64LED 99W 4000K 5121 LED 19, ,085-0,026 m lm Valaisimen valovirta-arvot ja ottotehot ovat nimellisarvoja ja ne voivat vaihdella optiikasta, kuvusta ja lämpötilasta riippuen. Arvot ovat ilmoitettu kansainvälisissä standardeissa (IEC 62717) mainittujen toleranssien mukaan. Katso tarkemmat tuotetiedot netistä: 04/12/17 283

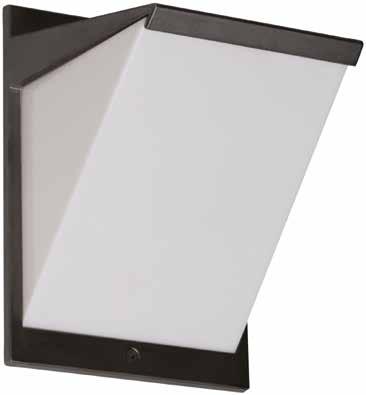

286 AVR8 LED E27 MT Moderni, selkeälinjainen, kestävä ja energiatehokas ulkovalaisin pihapiirien valaistukseen. Seinäasenteinen valaisin sopii hyvin niin kerrostalojen sisäänkäyntien kuin erilaisten teollisuushallien lähialueiden valaisuun. AVR8.114LA Loistava julkisivuvalaisin sisäänkäyntien yhteyteen ja numerovalaisimeksi. 284 Pidätämme oikeudet muutoksiin.

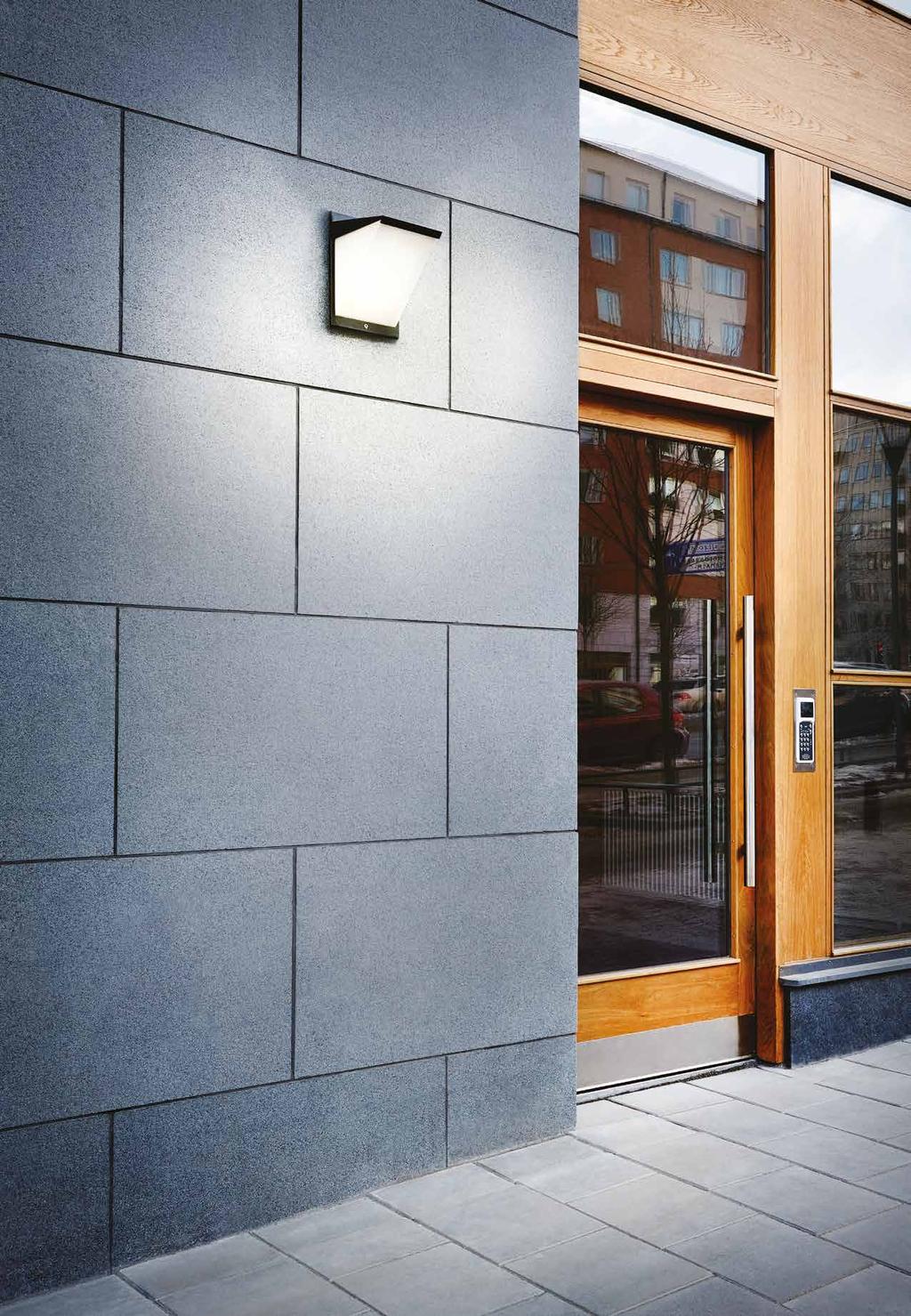

287 IP44 3x2,5mm² IK10 AVR8.114L Rakenne > > Kupu polykarbonaattia > > Runko alumiinivalua > > LED-malli: Teho voidaan valita asennuspaikalla muuttamalla kytkentää Ottotehot: 9W/13W/18W Valovirrat (4K): 790 lm/1080 lm/1450 lm Tehdasasetuksena: 9W/790 lm 3000 K ja 4000 K, Ra>80, tehokerroin 0,92 LED-moduulin elinikä h (L70B50), T a =25 C Asennus > > Seinäpintaan > > Jousiliitinkytkentärima 3x2,5 mm 2 läpimenevään asennukseen > > Pylvääseen AVL821 ja AVL822 -kiinnikkeellä > > Ulkokulmaan AVL820-kiinnikkeellä AVR8.114LAL 350 ma 9W 790 lm 500 ma 13W 1080 lm 700 ma 18W 1450 lm Tehdasasetus Mahdollisuus muuttaa tehoa ja valovirtaa samassa valaisimessa. Snro Tyyppi Tuotenimi Kanta Kg Valovirta Lisätiedot AVR8 LED AVR8.114L AVR8 IP44 LED 9W/840 PCO VA LED 2,4 790 lm/1080 lm/1450 lm valkoinen AVR8.114LA AVR8 IP44 LED 9W/840 PCO MH LED 2,4 790 lm/1080 lm/1450 lm mustanharmaa (RAL7021) AVR8.114LAL AVR8 IP44 LED 9W/840 PCO AL LED 2,4 790 lm/1080 lm/1450 lm alumiini AVR8.114L/3K AVR8 IP44 LED 9W/830 PCO VA LED 2,4 770 lm/1050 lm/1410 lm valkoinen AVR8.114LA/3K AVR8 IP44 LED 9W/830 PCO MH LED 2,4 770 lm/1050 lm/1410 lm mustanharmaa (RAL7021) AVR8.114LAL/3K AVR8 IP44 LED 9W/830 PCO AL LED 2,4 770 lm/1050 lm/1410 lm alumiini AVR8 valaisin E27-kannalla AVR8 AVR8 IP44 TC-TSE/E27 PCO VA E27 2,0 valkoinen AVR8.A AVR8 IP44 TC-TSE/E27 PCO MH E27 2,0 mustanharmaa (RAL7021) AVR8.AL AVR8 IP44 TC-TSE/E27 PCO AL E27 2,0 alumiini AVR8 valaisin G12 monimetalli AVR8.035E AVR8 IP44 MT 35W/G12 PCO VA G12 2,2 valkoinen AVR8.035EA AVR8 IP44 MT 35W/G12 PCO MH G12 2,2 mustanharmaa (RAL7021) AVR8.035EAL AVR8 IP44 MT 35W/G12 PCO AL G12 2,2 alumiini AVR8 tarvikkeet AVL8 Numerokyltti AVR8 valaisimelle 0,2 valkoinen AVL8.A Numerokyltti AVR8 valaisimelle, grafiitti 0,2 grafiitti AVL8.AL Numerokyltti AVR8 valaisimelle, alumiini 0,2 alumiini AVL820 Kulmakiinnike AVR8 valkoinen 1,4 valkoinen AVL820.A Kulmakiinnike AVR8 grafiitti 1,4 grafiitti AVL821.A Tolppakiinnike AVR8 grafiitti 1,4 grafiitti AVL822.A Pylväskiinnike 2xAVR8 graf. 2,9 grafiitti AVV8 Kupu AVR8 valaisimelle 0,2 valkoinen Katso tarkemmat tuotetiedot netistä: 04/12/17 285

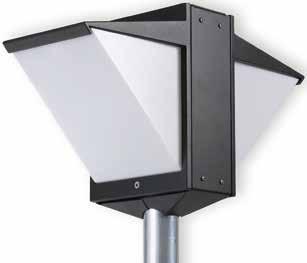

288 AVL8 AVL820 AVL Min 25 mm cc AVR8 valaisin AVL8 numerokyltti Ø Ø AVL820 kulmakiinnike 210 AVL821 tolppakiinnike 220 AVL822 pylväskiinnike 286 Pidätämme oikeudet muutoksiin.

289 Kaunis ja klassinen ulkomuoto sopii sisäänkäynteihin ja julkisivuihin uusissa ja vanhoissakin kohteissa. Pidätämme oikeudet muutoksiin. 287

290 Forte LED Vahva ja tyylikäs LED-ulkovalaisinsarja asunto- ja julkitilakäyttöön. FO264LM Kova ja kestävä, mutta kestää myös katseita. 288 Pidätämme oikeudet muutoksiin.

291 IP55 3x1,5mm² IK10 FO360LV Rakenne > > Runko alumiinia > > Kupu uv-suojattua polykarbonaattia > > Väri musta (M), grafiitinharmaa (GH) tai valkoinen (V) > > LED-mallit: Ottoteho 10W tai 19W, valaisimien valovirrat ks. taulukko Värilämpötila 3000 K tai 4000 K Ra > 80, tehokerroin 0,9 Käyttöympäristön lämpötila 20 C C LED-moduulin elinikä h (L70), T a =25 C Asennus > > Seinään tai kattoon, ketjutettava 3x2,5 mm 2 10W 19W FO264GH Snro Tyyppi Tuotenimi Teho Kanta Kg Väri Valovirta Forte LED S FO264GH FO264GH 10W/840 LED IP55 PC O 10W LED 1,8 grafiitinharmaa 606 lm FO264GH/3K FO264GH/3K 10W/830 LED IP55 PC 10W LED 1,8 grafiitinharmaa 562 lm FO264M FO264M 10W/840 LED IP55 PC O 10W LED 1,8 musta 606 lm FO264M/3K FO264M/3K 10W/830 LED IP55 PC O 10W LED 1,8 musta 562 lm FO264V FO264V 10W/840 LED IP55 PC O 10W LED 1,8 valkoinen 606 lm FO264V/3K FO264V/3K 10W/830 LED IP55 PC O 10W LED 1,8 valkoinen 562 lm Forte LED S luomella FO264LGH FO264LGH 10W/840 LED IP55 PC O 10W LED 2,0 grafiitinharmaa 305 lm FO264LGH/3K FO264LGH/3K 10W/830 LED IP55 PC 10W LED 2,0 grafiitinharmaa 284 lm FO264LM FO264LM 10W/840 LED IP55 PC O 10W LED 2,0 musta 305 lm FO264LM/3K FO264LM/3K 10W/830 LED IP55 PC 10W LED 2,0 musta 284 lm FO264LV FO264LV 10W/840 LED IP55 PC O 10W LED 2,0 valkoinen 305 lm FO264LV/3K FO264LV/3K 10W/830 LED IP55 PC 10W LED 2,0 valkoinen 284 lm Forte LED L FO360GH FO360GH 19W/840 LED IP55 PC O 19W LED 3,7 grafiitinharmaa 1078 lm FO360GH/3K FO360GH/3K 19W/830 LED IP55 PC 19W LED 3,7 grafiitinharmaa 1033 lm FO360M FO360M 19W/840 LED IP55 PC O 19W LED 3,7 musta 1078 lm FO360M/3K FO360M/3K 19W/830 LED IP55 PC 19W LED 3,7 musta 1033 lm FO360V FO360V 19W/840 LED IP55 PC O 19W LED 3,7 valkoinen 1078 lm FO360V/3K FO360V/3K 19W/830 LED IP55 PC 19W LED 3,7 valkoinen 1033 lm Forte LED L luomella FO360LGH FO360LGH 19W/840 LED IP55 PC O 19W LED 4,4 grafiitinharmaa 557 lm FO360LGH/3K FO360LGH/3K 19W/830 IP55 PC O 19W LED 4,4 grafiitinharmaa 518 lm FO360LM FO360LM 19W/840 LED IP55 PC O 19W LED 4,4 musta 557 lm FO360LM/3K FO360LM/3K 19W/830 LED IP55 PC 19W LED 4,4 musta 518 lm FO360LV FO360LV 19W/840 LED IP55 PC O 19W LED 4,4 valkoinen 557 lm FO360LV/3K FO360LV/3K 19W/830 LED IP55 PC 19W LED 4,4 valkoinen 518 lm Katso tarkemmat tuotetiedot netistä: 04/12/17 289

292 FO264GH FO264LGH 97% 97% ø ø ø ø 16 A A ø ø 264 ø 5,5 ø 264 ø 5, Forte S Forte S luomella Forte L Forte L luomella 290 Pidätämme oikeudet muutoksiin.

293 Vahva runkorakenne ei Forten tapauksessa tarkoita kompromissiä ulkonäössä. Viimeistelty pinta, silmäluomella tai ilman on siistin tyylikäs. Pidätämme oikeudet muutoksiin. 291

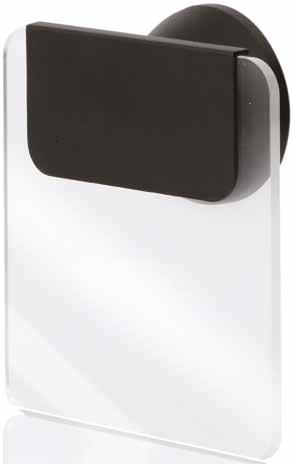

294 AVR51/52 LED AVR51.11L Energiatehokkaat LED-opastevalaisimet sopivat tiiviin ja kestävän rakenteensa ansiosta sisä- ja ulkokäyttöön, kun halutaan opastetta joka on tarve valaista. Erinomainen valonlähde valaisee tasaisesti kyltin johon haluttu informaatio on mahdollista liimata tarrana tai kaivertaa valaistuun levyyn. Valaisin sopii hyvin kiinteistöjen numerovalaisimeksi, hotellihuoneiden numerovalaisimeksi ja opastevalaisimeksi esim. kauppakeskuksiin. Numerovalaisimeksi tai opaskyltiksi. 292 Pidätämme oikeudet muutoksiin.

295 IP65 3x2,5mm² AVR51.11LV Rakenne > > Runko alumiinivalua > > Numerokilpi akryyliä > > LED-malli: Ottoteho 2W 4000 K Ra > 80 Käyttöympäristön lämpötila 30 C C LED-moduulin elinikä h (L70), T a =30 C Asennus > > Seinäpintaan > > Jousiliitinkytkentärima 3x2,5 mm 2 päättyvään asennukseen AVR52.11L Ø AVR52.11LV 8 Snro Tyyppi Tuotenimi Kanta Malli Väri Kg LED-opastevalaisimet AVR51.11L LED-valaisin 1W neliö musta LED neliö musta 1, AVR51.11LV LED-valaisin 1W neliö valk. LED neliö valkoinen 1, AVR52.11L LED-valaisin 1W suorakaide musta LED suorakaide musta 1, AVR52.11LV LED-valaisin 1W suorakaide valk. LED suorakaide valkoinen 1,3 Katso tarkemmat tuotetiedot netistä: 04/12/17 293

296

297

298

299

300 Ensto Lighting Oy Hepolammentie Lohja ensto.fi
