3 1 Valo on elämys Näkeminen on ihmisen tärkein tapa ympäristön hahmottamiseen. Pohjaamme päivittäin tuhansia valintoja ja päätöksiä näön tuomaan informaatioon. Tärkein aistimme ansaitsee sen verran arvostusta, että muokkaamme valaistut kohteet sille elämyksiä tuovalla tavalla. Me HELLALLA osaamme maalata kuvia valolla. Me ymmärrämme, mistä silmäsi pitää budjettia unohtamatta. Elämyksiä tuova valaistus on enemmän tahdon asia kuin kustannuskysymys. Näkö on tärkein aistimme ja valintojemme perusta. Kun silmä vakuuttuu, mieli seuraa mukana. Siksi kannattaa panostaa elämyksiä luovaan valaistukseen oli kohteena sitten kauppa, julkinen tila tai asunto. Sisältö VALAISIMET KODIN TILOIHIN...6 Universal Spot S100, S102, S V Spot S100, S Recessed Spot 102, 104, 230V Universal Spot MDS100, MDS Universal Spot MDS104, 230V MDS G102 IP44 on/off, G102 IP23 DALI...18 G104 IP44 on/off, G104 IP23 DAL...20 Universal Spot S LED-VIRTALÄHDE...24 JULKISEN TILAN VALAISIMET...26 Tracklight Square SQ200-sarja...28 Tracklight T200-sarja...30 Standalone ST200-sarja...32 Spot S200-sarja...34 Hella Highbay...36 IL Up M & L...38 IL2 LED-lineaarivalaisin...40

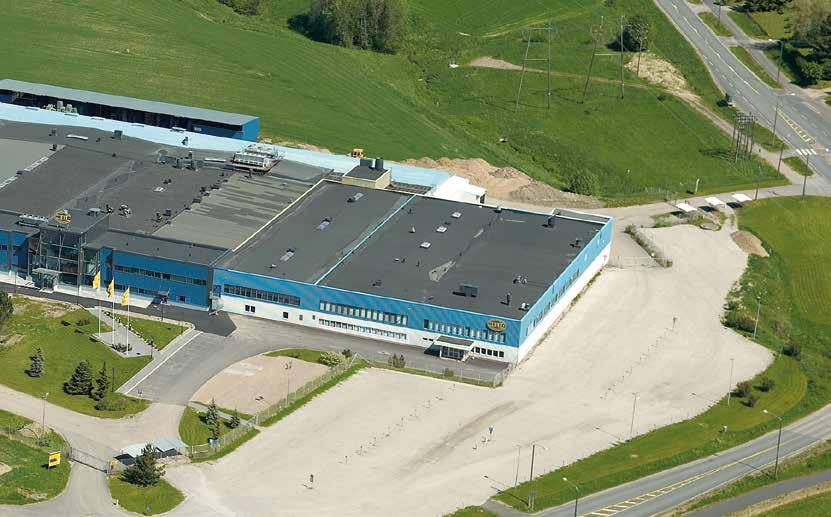

4 HELLA LIGHTING FINLAND OY HELLA on tehnyt valoa jo yli 100 vuotta. HELLA Lighting Finland Oy on osa maailmanlaajuisesti toimivaa HELLA KGaA Hueck&Co -konsernia. HELLA-konserni on tunnettu erityisesti ajoneuvoteollisuudelle kehitetyistä ja valmistetuista valotekniikan ja elektroniikan osista ja järjestelmistä. Kansainvälisellä tasolla HELLA-konsernin kansainvälinen liikevaihto on n. 8 MRD ja henkilökuntaa on n hlö. HELLA Lighting Finland Oy sijaitsee Salossa ja työntekijöitä on 180. Vuonna 2008 HELLA alkoi kehittämään rakentamisen LED-valaistusratkaisuja niin julkisen kuin yksityisenkin käytön tarpeisiin. Suunnittelun lähtökohta oli luoda monipuolinen valikoima korkealaatuisia, tyylikkäitä, pitkäikäisiä ja energiatehokkaita valaisimia, joiden lopullinen elinkaarikustannus käyttötuntia kohti on markkinoiden alhaisin. Tuotteiden teknisenä pohjana oli luonnollisestikin ajoneuvoteollisuuden sovelluksissa hankittu osaaminen. Tänä päivänä tuotteitamme käytetään monipuolisesti kotien lisäksi esimerkiksi toimistoissa, myymälöissä, hotelleissa ja muissa julkisissa tiloissa. Tämän lisäksi v kasvoimme yhdeksi suurimmista uusien risteilyalusten valaisintoimittajista koko maailmassa, kiitos kansainvälisten yhteistyökumppaneidemme telakkateollisuudessa. Olemme todistaneet, että Suomessa on mahdollista valmistaa LED-valaisimia laadusta tinkimättä niin, että se on taloudellisesti kannattavaa. HELLA-valaisimen komponenteista yli 90% on Suomessa suunniteltuja ja valmistettuja. Tämän osoituksena saamme käyttää tuotteissamme Avainlippu- ja deisgn from Finland -tunnuksia. Tuotekehitys Olemme paitsi kehittäneet tuotteitamme itse, myös muokanneet niitä asiakkailta saatujen vaatimusten ja toiveiden mukaisiksi. Teemme yhteistyötä LED-tekniikan edelläkävijäyritysten kanssa. Toimintamallimme mahdollistaa uusimpien ja teknisesti kehittyneimpien komponenttien käyttöönoton lopputuotteissa hyvin nopealla aikataululla. Valitsemme kumppaneiksemme toimijat, jotka tarjoavat parhaan ja tarkoituksenmukaisimman vaihtoehdon valmistettavaan lopputuotteeseen. Tunnemme valaisintemme jokaisen komponentin ja näitä nimenomaisia komponentteja käytämme perustellusta syystä. Laatu Jokaisen tuotteemme ja projektimme suunnittelu- ja tuotantoprosessin tärkein tekijä on parhaan mahdollisen lopputuloksen saavuttaminen. Jokainen suunnittelijamme, tuotantotyöntekijämme, myyjämme ja tekninen asiantuntijamme pitää kaikissa työvaiheissa mielessään sen tärkeimmän: valaistuksen käyttökohteen ja sen tulevat käyttäjät. Pitkäaikainen, tyytyväinen asiakaskunta on mahdollista saavuttaa vain hyvillä tuotteilla ja luotettavalla yrityshistorialla

5 2 3 Elämys on palvelua HELLAN innovatiivinen tuotekehitys sekä tarkat laadunvarmistusmenetelmät alkavat tuotteen suunnittelusta, jatkuen aina tuotantoketjun loppuun saakka, jossa jokainen valmistamamme tuote testataan ennen sen pakkaamista. Toimintamme arviointiperustana on ISO TS järjestelmä, sen sisältämä ISO järjestelmä sekä ympäristöjärjestelmäiso LED-valaisimillamme on myös CE-merkintä ja ENEC-hyväksyntä. Näiden ulkoisten arviointien lisäksi seuraamme oman toimintamme tasoa sisäisillä prosessi- ja tuoteauditoinneilla. Säännöllisillä ESD-mittauksilla varmistamme, että tuotteidemme valmistusalueet ovat asianmukaisessa kunnossa. Jokainen valmistuva valaisin testataan ja tarvittaessa pystymme jäljittämään jokaisen valmistamamme valaisimen valmistushistorian, aina yksittäiskomponenttitasolle asti. Takuu Valmistajan viiden (5) vuoden tuotetakuun lisäksi olemme sitoutuneet Sähkö- ja teleurakoitsijaliiton kehittämän STUL-takuun ehtoihin. STUL-takuu poikkeaa tavanomaisesta laitetakuusta siinä, että valmistaja sitoutuu vastaamaan myös laitteen korjaamisen tai vaihtamisen aiheuttamista kohtuullisista kustannuksista kahden (2) vuoden ajan. Sähköistystöiden ostajille STUL-takuu on merkki korkeasta laadusta, johon valmistaja itsekin luottaa. Lisätietoja osoitteesta Palvelu Tekniset kysymykset, tuotteiden räätälöinti käyttökohteen mukaan, uudenlainen toteutus kaikenlaiset valaistustoteutukset saadaan parhaiten onnistuneesti maaliin, kun koko osaamisketju suunnittelusta tuotantoon on Suomessa ja toimii saman katon alla. Siksi palvelumme on alan valovoimaisinta. Toteutettaessa erilaisia projekteja kaikki osaamisemme on asiakkaan käytössä. Yhteistyössä eri osapuolten kanssa varmistamme, että valaisimillamme luodaan mahdollisimman tarkoituksenmukainen, miellyttävä, kustannustehokas sekä pitkäikäinen lopputoteutus.

6 Elämys on teknologiaa Vertaillessasi kahta eri valaisinta ne saattavat teknisiltä ominaisuuksiltaan vaikuttaa samanlaisilta. Laatu on kuitenkin pintaa ja teknisiä tietoja syvemmällä. HELLA-konsernilla on pitkä kokemus ja asiantuntemus valonhallinnasta sekä valaistuksen optisesta, elektronisesta ja mekaanisestakin toteuttamisesta. Kokonaisvaltainen osaamisemme näillä avainalueilla ja niiden vastuullinen toteuttaminen tehtaallamme Salossa takaavat HELLA-valaisimien erinomaisen laadun. Elektroniikka Virtalähteiden ja valaisimien elektroniikan hyvä suunnittelu, komponenttien valinta sekä valmistusmenetelmät ovat tärkeitä luotettavan toiminnan saavuttamiselle. Hyvällä toteutuksella saamme täysin häiriövapaat ratkaisut sekä ihmiselle että elektronisille laitteille. Tuotteemme ovat tyyppihyväksyttyjä ja EMC-testattuja. Lämmönhallinta LED-valonlähteet voivat olla pitkäikäisiä, mutta tämän edellytyksenä on, että käyttöolosuhteiden vaihdellessakaan eri komponentit eivät kuumene liikaa. Hyvällä suunnittelulla ja materiaalivalinnoilla HELLA varmistaa riittävän tehokkaan LED-valolähteen jäähdytyksen. Annamme valaisimelle vähintään tunnin elinkaariajan riittävällä varmuusmarginaalilla mutta useissa valaisimissamme käyttöikä on tätäkin merkittävästi pidempi. Optiikka Korkealaatuisen valaistusratkaisun ehto on hyvä ja tasalaatuinen valo. LED-valaisimiemme valokeila ilman virheitä tai värivaihteluja on saavutettu suunnittelemallamme huippuoptiikalla. Yli sadan vuoden kokemus valaisintuotteiden suunnittelusta myös vaativalle autoteollisuudelle, on nostanut HELLAN ainutlaatuiselle osaamistasolle, alan edelläkävijäksi. Tämä on yksi erityisistä osaamisalueistamme.

7 4 5

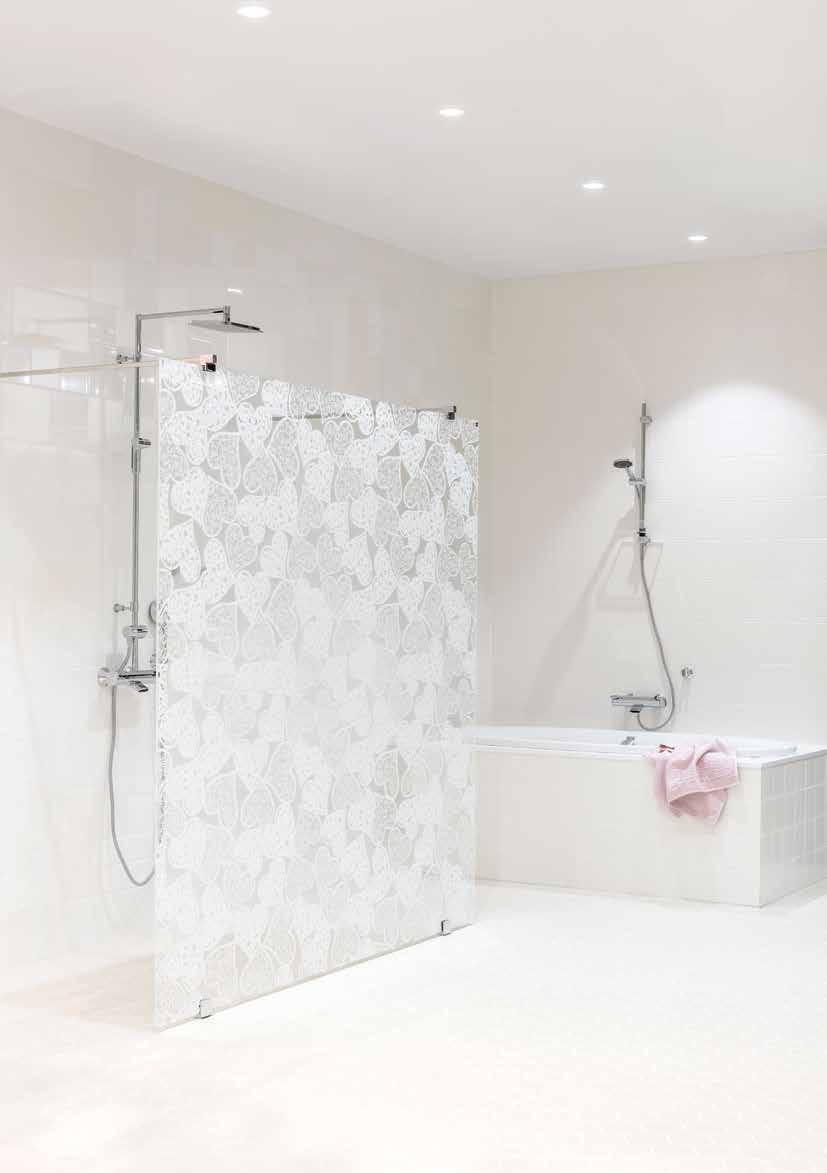

8 VALAISIMET KODIN TILOIHIN Tunnelmasta toiseen Valaisimilla voidaan hyvän yleisvalaistuksen lisäksi luoda erilaisia tunnelmia sisustusratkaisuissa. Värilämpötilaksi kodin tiloissa halutaan useimmiten lämmin valkoinen K, mutta sisustuksen värimaailma voi tehdä tähän poikkeuksen. Puhtaan valkoiset, siniset ja harmaat sävyt voivat puoltaa neutraalin K värilämpötilan käyttöä kotonakin. KOHDE MALLI SIVU Olohuoneet Keittiöt Spot S100 S104 Recessed Spot MDS G102 - G104 Spot S100 S104 Recessed Spo t MDS G102 - G Sisustuksen lisäksi valintaan vaikuttavia tekijöitä ovat huoneen käyttötarkoitus, huonekorkeus, haluttu valomäärä yms. HELLAN valaisimilla saat korkeisiinkin tiloihin tehokkaan ja energiaa säästävän yleisvalon, jolla voi luoda tunnelmaa joko himmentämällä tai Ambient-toiminnolla. Ohessa esimerkkejä valaisimista, joita eri tiloissa voidaan käyttää. Eteiset Makuuhuoneet Spot S100 S104 Recessed Spot MDS G102 - G104 Spot S100 S104 Recessed Spot MDS G102 - G Näin valitset Hella valaisimen: Valitse kehyksen muoto ja sen väri. Valitse haluttu värilämpötila. Valitse tarvittava IP-luokitus. Valitse haluttu avauskulma. Ilmoita haluatko tuotteen Ambient-tunnelmavalotoiminnolla vai ilman. Jos valitset tunnelmavalotoiminnon, ilmoita sen väri. Perusoletuksena on käyttää sisäistä Ambient-rengasta. Jos haluat ulkoisen Ambient-renkaan, mainitse se erikseen tilauksen yhteydessä. Ambient-toiminto HELLAN ainutlaatuinen Ambient-tunnelmavalotoiminto luo tunnelmaa kotiin, korostaa yrityksen tai kaupan identiteettiä tai toimii yövalona. Virtalähteestä riippuen kaikki valaisimemme ovat himmennettävissä. Useimpiin valaisimiin on saatavissa Ambient-toiminto. Himmennyksen loppuvaiheessa päävalo sammuu ja Ambient-tunnelmavalo syttyy automaattisesti. Suihkutilat Spot S100 S102 IP55 G102-G104 IP44 Vaatehuoneet Recessed Spot MDS G102 - G104 Spot S Koristevalaistus Spot S Tekniset tilat Spot S100 S102 IP55 G102-G104 IP44 Ulkolipat, terassit Spot S23, Spot S100 S012 IP55 Spot S200 Kohdevalaisimet Standalone ST200 Tracklight SQ200 Tracklight T , Kalusteet Spot S Spot S100 S104 -sarjan valaisimissa sisäinen tai ulkoinen Ambient-rengas. Spot S200 -valaisimissa Ambient-renkaan korkeus voidaan säätää. Virrankulutus vain n. W. Kun virta katkaistaan, Ambient-valo sammuu. Ambient-toiminto voidaan toteuttaa vain HELLAN omien virtalähteiden kanssa. Ambient-vakiovärit Valkoinen Sininen Oranssi

9 VALAISIMET KODIN KODIN TILOIHIN 7

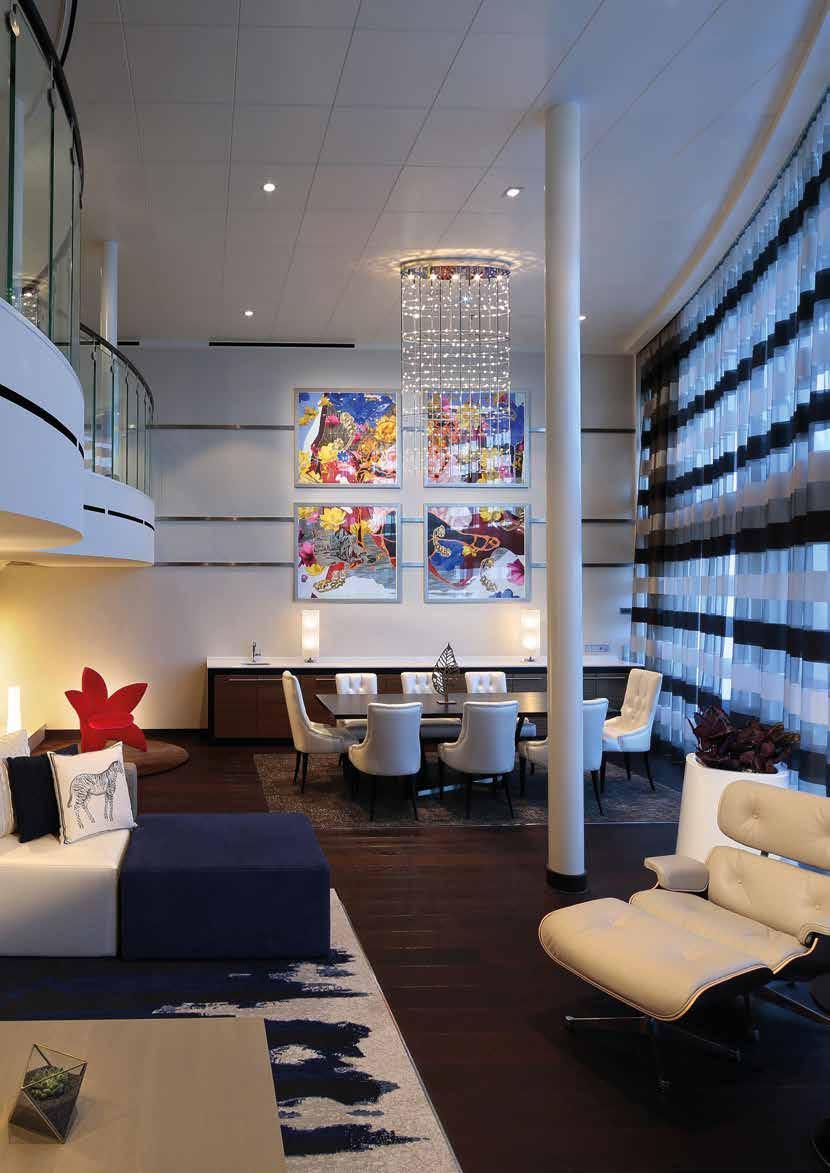

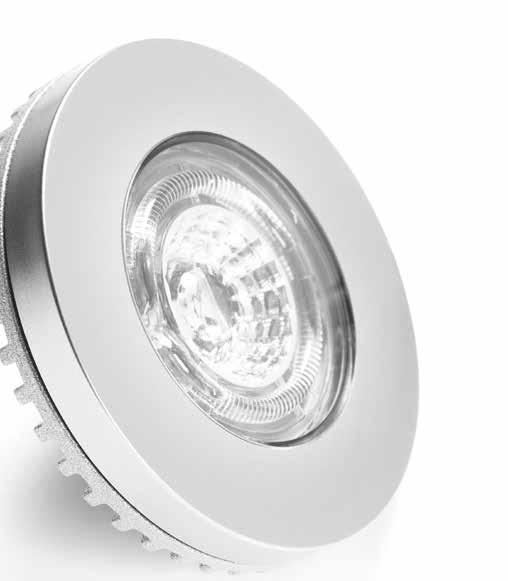

10 8 VALAISIMET KODIN TILOIHIN TUOTETIEDOT Materiaalit Valotoiminto Alumiinirunko Kohdevalo, optiona lisäksi Ambient-tunnelmavalo VALONLÄHDE LED L90 ELINIKÄ 60,000 ASENNUS Ø 102 mm Syvyys 60 mm TAKUU 5 vuotta Kehysvaihtoehdot Pyöreä ja neliö Rungon ja kehyksen värivaihtoehdot Valkoinen ja hopea Avauskulma 60 / 40 / 15 Värilämpötila Värintoistoindeksi 2700 K, 3000 K tai 4000 K S100-S102 Ra80, S104 Ra90 (saatavana tilauksesta S102 Ra90, 2700/300K) IP-luokat 23 (suunnattava) tai 55 Ambient-rengas Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Sisäinen tai ulkoinen Valkoinen, sininen tai oranssi 4,5W S100, 9W S102, 14W S104 (Hellan virtalähteellä) A (S100 / S102) A (S104) Korkeus: 50 mm (Sisäinen Ambient-rengas) 69 mm (Ulkoinen Ambient-rengas) Halkaisija: 121 mm (Ulkoinen Ambient-rengas) Kehys: Halkaisija 115 mm (Pyöreä kehys) 115 mm x 115 mm (Nelikulmainen) 296 g Syvyys: 60 mm. Asennusaukko mm, suositus 102mm S100 TEHO LUMEN 4.5 W K 350 Tuotenumero Kuvaus Sähkönumero Valkoinen, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb Valkoinen, neliö kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb Hopea, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb Ominaisuudet Erillinen virtalähde, lisätietoja s S102 TEHO LUMEN 9 W 700 Tuotenumero Kuvaus Sähkönumero Valkoinen, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb Valkoinen, neliö kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb Hopea, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb ,000 K S104 TEHO LUMEN Ra 14 W 3,000 K 1, Tuotenumero Kuvaus Sähkönumero Valkoinen, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb Valkoinen, neliö kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb Hopea, pyöreä kehys IP K sisäinen valk.amb IP K sisäinen valk.amb IP K ilman amb IP K ilman amb IP K sisäinen valk.amb IP K sisäinen valk.amb

11 VALAISIMET KODIN TILOIHIN 9 UNIVERSAL SPOT Sisäinen Ambient-rengas Sisäinen Ambient-rengas Ulkoinen Ambient-rengas IP55 Universal spot Valaistusvoimakkuus LED S100 Ø / lx m m 1,5 m 2,0 m 2,5 m 3,0 m ,6m / ,3m / ,1m / 300 0,7m / 600 1,7m / 130 m / 260 2,3m / 75 1,4m / 150 2,8m / 50 1,7m / 100 3,4m / 33 2,1m / 66 LED S102 Ø / lx ,6m / ,3m / ,1m / 650 0,7m / ,7m / 290 m / 580 2,3m / 160 1,4m / 325 2,8m / 105 1,7m / 210 3,4m / 72 2,1m / 145 LED S104 Ø / lx ,6m / ,3m / ,1m / ,7m / ,7m / 510 m / ,3m / 290 1,4m / 575 2,8m / 185 1,7m / 370 3,4m / 130 2,1m / 255

12 10 VALAISIMET KODIN TILOIHIN TUOTETIEDOT VALONLÄHDE ASENNUS ELINIKÄ TAKUU Materiaalit Alumiinirunko LED Ø 102 mm Syvyys 60 mm L70 50,000 5 vuotta Valotoiminto Kohdevalo Kehysvaihtoehdot Pyöreä ja neliö Rungon ja kehyksen väri Valkoinen ja hopea Avauskulma 60 / 40 / 15 Värilämpötila Värintoistoindeksi 2700 K, 3000 K tai 4000 K Ra80 (saatavana tilauksesta Ra /3000K) IP-luokat 23 (suunnattava) tai 55 Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ei saatavilla Ei saatavilla S100 6 W, S102 11W A Korkeus: 50 mm Kehys: Halkaisija 115 mm (Pyöreä kehys) 115 mm x 115 mm (Nelikulmainen) 310 g Syvyys: 60 mm. Asennusaukko mm, suositus 102mm Ominaisuudet m m 1,5 m 2,0 m 2,5 m 3,0 m Sisäänrakennettu virtalähde. Ketjutettavissa. Suositeltavat himmentimet: ABB Busch-Dimmer 6513U-102 ( ) Schneider WDE ( ) Suosittelemme vähintään 4 valaisimen asennusta kummankin himmennintyypin kanssa. Valaistusvoimakkuus SPOT S100i Ø / lx ,6m / ,3m / ,1m / 300 0,7m / 600 1,7m / 130 m / 260 2,3m / 75 1,4m / 150 2,8m / 50 1,7m / 100 3,4m / 33 2,1m / 66 SPOT S102i Ø / lx ,6m / ,3m / ,1m / 650 0,7m / ,7m / 290 m / 580 2,3m / 160 1,4m / 325 2,8m / 105 1,7m / 210 3,4m / 72 2,1m / 145 TEHO LUMEN 6 W 3, 000 K V Spot S100i Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.neliö kehys IP K valk.neliö kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys TEHO LUMEN 11 W 3,000 K V Spot S102i Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.neliö kehys IP K valk.neliö kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys

13 VALAISIMET KODIN TILOIHIN 11 UNIVERSAL SPOT

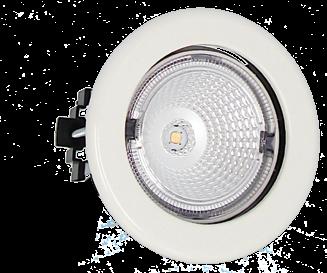

14 12 VALAISIMET KODIN TILOIHIN VALONLÄHDE LED L90 ELINIKÄ 60,000 ASENNUS Ø 108 mm Syvyys 93,2 mm TAKUU 5 vuotta TUOTETIEDOT Materiaalit Valotoiminto Kehysvaihtoehdot Kehyksen väri Sisäkauluksen väri Alumiinirunko Kohdevalo Pyöreä Valkoinen, musta ja kromi Valkoinen Avauskulma 60 / 40 Värilämpötila 2700 K, 3000 K tai 4000 K IP-luokat 20 Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ominaisuudet Ei saatavilla Ei saatavilla RS W, RS104 14W A Korkeus: 93,2 mm Kehys: Halkaisija 120mm (Pyöreä kehys) 296 g Syvyys: 93,2 mm. Halkaisija: 108 mm RS102 ja RS104: Erillinen virtalähde, lisätietoja s RS102i 230V: Sisäänrakennettu virtalähde. Ketjutettavissa. Suositeltavat himmentimet: ABB Busch-Dimmer 6513U-102 ( ) Schneider WDE ( ) Suosittelemme vähintään 4 valaisimen asennusta kummankikin himmennintyypin kanssa. RS102 TEHO LUMEN 9 W 700 Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K musta pyöreä kehys IP K musta.pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys ,000 K RS102i 230V TEHO LUMEN 11 W 3,000 K 700 RS104 TEHO LUMEN Ra Tuotenumero Kuvaus Sähkönumero Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K musta.pyöreä kehys IP K musta.pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys Valaistusvoimakkuus RS102 lx 14W RS102i Ø / lx RS104 Ø / lx m 0,6m / ,3m / ,6m / ,3m / ,6m / ,3m / 9200 m 1,1m / 650 0,7m / ,1m / 650 0,7m / ,1m / ,7m / ,5 m 1,7m / 290 m / 580 1,7m / 290 m / 580 1,7m / 510 m / ,0 m 2,3m / 160 1,4m / 325 2,3m / 160 1,4m / 325 2,3m / 290 1,4m / 575 2,5 m 2,8m / 105 1,7m / 210 2,8m / 105 1,7m / 210 2,8m / 185 1,7m / 370 3,0 m 3,4m / 72 2,1m / 145 3,4m / 72 2,1m / 145 3,4m / 130 2,1m / 255 3,000 K

15 VALAISIMET KODIN TILOIHIN 13 RECESSED SPOT

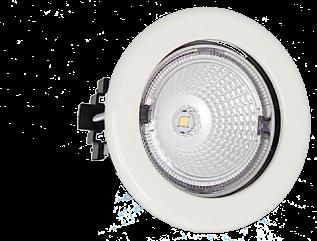

16 VALAISIMET KODIN TILOIHIN 14 VALONLÄHDE ELINIKÄ ASENNUS TAKUU LED L90 60,000 Ø 108 mm Syvyys 60 mm 5 vuotta TUOTETIEDOT Materiaalit Valotoiminto Kehysvaihtoehdot Kehyksen väri Alumiinirunko Kohdevalo Pyöreä Valkoinen ja kromi Avauskulma 60 / 40 Värilämpötila Värintoistoindeksi IP-luokat Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ominaisuudet 2700 K, 3000 K tai 4000 K Ra80 (S102 saatavana tilauksesta Ra /3000K) 20 (suunnattava) Sisäinen Valkoinen, sininen tai oranssi MDS100 4,5 W, MDS102 11W A Korkeus: 50 mm Kehys: Halkaisija 120 mm 280 g Syvyys: 60 mm. Halkaisija: 108 mm Erillinen virtalähde, lisätietoja s Valaistusvoimakkuus MDS100 Ø / lx m m 1,5 m 2,0 m 2,5 m 0,6m / ,1m / 300 1,7m / 130 2,3m / 75 2,8m / 50 0,3m / ,7m / 600 m / 260 1,4m / 150 1,7m / 100 3,0 m 3,4m / 33 2,1m / 66 MDS102 Ø / lx ,6m / ,3m / ,1m / 650 0,7m / ,7m / 290 m / 580 2,3m / 160 1,4m / 325 2,8m / 105 1,7m / 210 3,4m / 72 2,1m / 145 MDS100 TEHO LUMEN 4,5 W 350 Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys ,000 K MDS102 TEHO LUMEN 9 W 3,000 K 700 Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys

17 VALAISIMET KODIN TILOIHIN 15 UNIVERSAL SPOT MDS

18 16 VALAISIMET KODIN TILOIHIN TUOTETIEDOT VALONLÄHDE ELINIKÄ ASENNUS TAKUU Materiaalit Alumiinirunko LED L90 60,000 Ø 108 mm Syvyys 60 mm 5 vuotta Valotoiminto Kohdevalo Kehysvaihtoehdot Pyöreä Kehyksen väri Valkoinen, musta ja kromi Avauskulma 60 / 40 Värilämpötila Värintoistoindeksi IP-luokat Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ominaisuudet 2700 K, 3000 K tai 4000 K S102 Ra80 ja S104 Ra90 (saatavana tilauksesta S102 Ra90, 2700/300K) 20 (suunnattava) Sisäinen ( ei 230V-versio) Valkoinen, sininen tai oranssi ( ei 230V-versio) MDS 102i 230V 11 W, MDS W A (MDS 102i 230V) A MDS104 Korkeus: 50 mm Kehys: Halkaisija 120 mm 280 g Syvyys: 60 mm. Halkaisija: 108 mm MDS104 Erillinen virtalähde, lisätietoja s V MDS102i: Sisäänrakennettu virtalähde. Ketjutettavissa. Suositeltavat himmentimet: ABB Busch-Dimmer 6513U-102 ( ) Schneider WDE ( ) Suosittelemme vähintään 4 valaisimen asennusta molempien himmentimien kanssa. Valaistusvoimakkuus MDS102i Ø / lx MDS104 Ø / lx m 0,6m / ,3m / ,6m / ,3m / 5200 m 1,1m / 300 0,7m / 600 1,1m / ,7m / ,5 m 1,7m / 130 m / 260 1,7m / 480 m / 580 2,0 m 2,3m / 75 1,4m / 150 2,3m / 270 1,4m / 325 2,5 m 2,8m / 50 1,7m / 100 2,8m / 175 1,7m / 210 3,0 m 3,4m / 33 2,1m / 66 3,4m / 120 2,1m / V MDS102i Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. pyöreä kehys IP K valk. pyöreä kehys IP K musta pyöreä kehys IP K musta pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys TEHO LUMEN 11 W 3,000 K 700 TEHO LUMEN Ra 14 W 3,000 K MDS Tuotenumero Kuvaus Sähkönumero IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk.pyöreä kehys IP K valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K valk. amb valk.pyöreä kehys IP K kromi pyöreä kehys IP K kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys IP K valk. amb kromi pyöreä kehys

19 VALAISIMET KODIN TILOIHIN 17 UNIVERSAL SPOT MDS

20 18 VALAISIMET KODIN TILOIHIN TUOTETIEDOT Materiaalit Valotoiminto Metallinen runko Yleisvalo L70 ELINIKÄ 60,000 ASENNUS Ø mm Syvyys 60 mm TAKUU 5 vuotta Kehysvaihtoehdot Pyöreä Kehyksen väri Valkoinen ja kromi Avauskulma 85 Värilämpötila IP-luokat Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ominaisuudet 2700 K, 3000 K tai 4000 K G102i IP44 on/off G102 IP44 DALI (Valaisin IP44, erillinen virtalähde IP20) Ei saatavilla Ei saatavilla G102i on/off 12,5W, G102 Dali 15W A Korkeus: 60 mm Kehys: Halkaisija 186 mm 650 g Syvyys: 60 mm. Halkaisija: mm G102i IP44, sisäänrakennettu virtalähde G102 IP44 DALI, erillinen virtalähde Valaistusvoimakkuus G m 3200 m 800 1,5 m 350 2,0 m 200 2,5 m 125 3,0 m 85 TEHO LUMEN 12,5 W 3,000 K 750 G102i IP44 on/off Tuotenumero Kuvaus Sähkönumero IP K valk.pyöristetty kehys IP K valk.pyöristetty kehys IP K valk. teräväreunainen kehys IP K valk. teräväreunainen kehys IP K kromi pyöristetty kehys IP K kromi pyöristetty kehys IP K kromi teräväreunainen kehys IP K kromi teräväreunainen kehys TEHO LUMEN 12,5 W 3,000 K 950 G102 IP23 DALI Tuotenumero Kuvaus Sähkönumero IP K valk.pyöristetty kehys IP K valk.pyöristetty kehys IP K valk. teräväreunainen kehys IP K valk. teräväreunainen kehys IP K kromi pyöristetty kehys IP K kromi pyöristetty kehys IP K kromi teräväreunainen kehys IP K kromi teräväreunainen kehys

21 VALAISIMET KODIN TILOIHIN 19 G102 VALAISIN

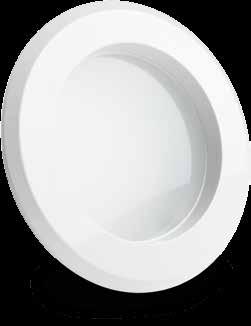

22 20 VALAISIMET KODIN TILOIHIN TUOTETIEDOT L70 ELINIKÄ 60,000 ASENNUS Ø mm Syvyys 60 mm TAKUU 5 vuotta Materiaalit Valotoiminto Kehysvaihtoehdot Kehyksen väri Metallirunko Yleisvalo Pyöreä Valkoinen ja kromi Avauskulma 85 Värilämpötila IP-luokat Ambient-rengas Tunnelmavalo Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Asennusmitat Ominaisuudet 2700 K, 3000 K tai 4000 K IP23 Ei saatavilla Ei saatavilla G104 on/off / DALI 20W A Korkeus: 60 mm Kehys: Halkaisija 186 mm 840 g Syvyys: 60 mm. Halkaisija: mm Ulkoinen virtalähde Valaistusvoimakkuus G m 4480 m ,5 m 490 2,0 m 280 2,5 m 175 3,0 m 120 TEHO LUMEN 20 W 3,000 K 1400 G104 IP23 on/off Tuotenumero Kuvaus Sähkönumero IP K valk.pyöristetty kehys IP K valk.pyöristetty kehys IP K valk. teräväreunainen kehys IP K valk. teräväreunainen kehys IP K kromi pyöristetty kehys IP K kromi pyöristetty kehys IP K kromi teräväreunainen kehys IP K kromi teräväreunainen kehys TEHO LUMEN 20 W 3,000 K 1400 G104 IP23 DALI Tuotenumero Kuvaus Sähkönumero IP K valk.pyöristetty kehys IP K valk.pyöristetty kehys IP K valk. teräväreunainen kehys IP K valk. teräväreunainen kehys IP K kromi pyöristetty kehys IP K kromi pyöristetty kehys IP K kromi teräväreunainen kehys IP K kromi teräväreunainen kehys

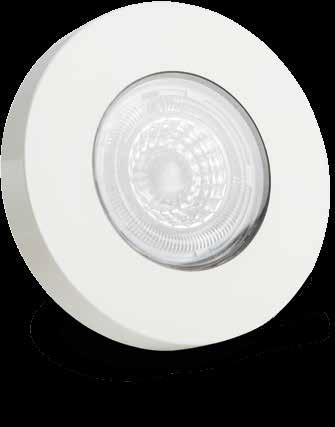

23 VALAISIMET KODIN TILOIHIN 21 G102 VALAISIN

24 22 VALAISIMET KODIN TILOIHIN

25 VALAISIMET KODIN TILOIHIN 23 Universal Spot S23 TUOTETIEDOT Materiaalit Valotoiminto Koristekehysten värivaihtoehdot Rungon väri Avauskulma Värilämpötila Alumiini ja ABS Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Valkoinen, hopea, musta tai kromi Hopea 50, diffuusilinssi 3000 K tai 4000 K Värintoistoindeksi Ra 80 VALONLÄHDE LUMEN ELINIKÄ IP-luokka 55 LED TEHO 4,5 W 3,000 K 330 ASENNUS Ø 48 mm Syvyys 9 mm L70 50,000 TAKUU 5 vuotta Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Valkoinen, sininen tai oranssi 4,5 W (Hellan virtalähteellä) A Korkeus 21 mm. Halkaisija 80 mm. 90 g Asennusmitat Ominaisuudet Syvyys: 9 mm. Halkaisija: 48 mm Erillinen virtalähde, lisätietoja s Valaistusvoimakkuus 50 Halkaisija / valaistusvoimakkuus Ø 0,4 m / lx Ø 0,6 m / 680 lx Etäisyys m 1 m Tuotenumero Kuvaus Sähkönumero IP K valk. kehys ilman amb diff.linssi IP K valk. kehys oranssi amb diff.linssi IP K valk. kehys valk.amb diff.linssi IP K valk. kehys sin.amb diff.linssi IP K valk. kehys ilman amb diff.linssi IP K valk. kehys oranssi amb diff.linssi IP K valk. kehys valk.amb diff.linssi IP K valk. kehys sin.amb diff.linssi Ø 0,9 m / 300 lx 1,5 m Ø 1,2 m / 175 lx 2 m Ø 1,5 m / 110 lx 2,5 m

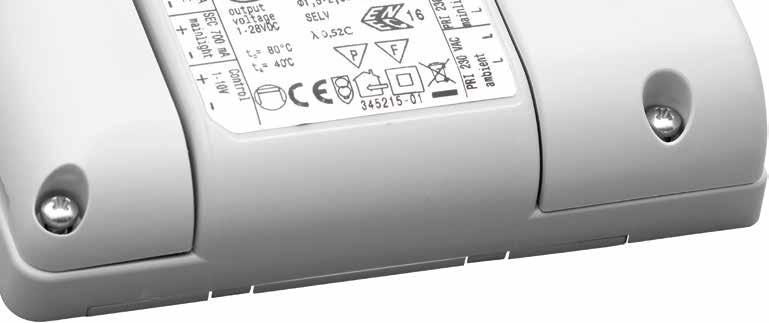

26 LED-VIRTALÄHDE Hellan virtalähteet ovat monitoimisia. Himmennystä ja Ambient-toimintoa ohjataan 1 10 V himmentimellä. Himmennyksen loppuvaiheessa päävalo sammuu ja Ambient-tunnelmavalo syttyy automaattisesti. Saatavilla myös 9 32 V tasajännitejärjestelmiin soveltuvat versiot käytettäviksi esimerkiksi veneessä tai mökillä. Edut Korkealaatuinen, kahden eri virtalinjan muuntajaratkaisu (tunnelma- ja päävalo). Kirkkautta voidaan säätää tarkasti säätämällä tehoa portaattomasti prosenttiin. Virtalähteen hyötysuhde 85 % / 90 % vain W:n virrankulutus valmiustilakäytössä. Toimii myös muiden valmistajien LED-valaisimien kanssa. Helppo sähköliitäntä jousiliittimillä. Mahdollistaa pitkätkin etäisyydet virtalähteen ja valaisimen välillä (>30 m). Pienoisjänniteversiot käytettävissä akkujärjestelmissä (9 32 V DC). Ainutlaatuisella virtalähdetekniikalla täysin välkkymätön valo jopa himmennettynä. Ohjattavissa myös katkaisijalla tai hämärä-/liiketunnistimella 230 V liitännöistä. VIRTALÄHTEET 230 VAC VERKKOVIRTAAN Tuotenumero SSTL Kuvaus M1 230 VAC / 17,5 W 50 V 350 ma M1 230 VAC / 25 W 50 V 500 ma M1 230 VAC / 35 W 50 V 700 ma S1 230 VAC / 8 W 28 V 350 ma S1 230 VAC / 16 W 28 V 700 ma VIRTALÄHTEET 9 32 VDC PIENJÄNNITTEELLE Tuotenumero SSTL Kuvaus S VDC / 8 W 28 V 350 ma S VDC / 16 W 28 V 700 ma MALLI S1 MALLI M1 Teho 8 W / 16 W 700 ma (päävalo) / 50 ma (tunnelmavalo) Virtalähteen hyötysuhde: 85 %. Virrankulutus vain W valmiustilassa Mitat: 112 mm / 52 mm / 26 mm Sisältää vedonpoistajat Teho 17,5 W / 25 W / 35 W 350 ma (päävalo) / 50 ma (tunnelmavalo) 500 ma (päävalo) / 50 ma (tunnelmavalo) 700 ma (päävalo) / 50 ma (tunnelmavalo) Virtalähteen hyötysuhde: 90 %. Virrankulutus vain W valmiustilassa Mitat: 71 mm / 69 mm / 38 mm Soveltuu jakorasiaan asennettavaksi TEHO HYÖTYSUHDE DIM TEHO TEHO TEHO HYÖTYSUHDE DIM 8 W / 16 W 85 % 1 10 V 17.5 W 25 W 35 W 90 % 1 10 V

27 Valaisimien maksimimäärä per virtalähde LED-VIRTALÄHDE S23 S100/MDS100/RS100 S102/MDS102/RS102 S104/MDS104/RS104 S1 350 ma, maks. 8 W S1 700 ma, maks. 16 W - ILMAN AMBIENTIA: 4 AMBIENTILLA: M1 350 ma, maks. 17,5 W M1 700 ma, maks. 35 W - ILMAN AMBIENTIA: 7 AMBIENTILLA: M1 500 ma, maks. 25 W Yksittäisen S100- ja S102-valaisimen asennus N 230 V~ DIM 1 10 V S1 LED-virtalähde esim. 9MK Päävalo Tunnelma yleisvalo Usean S100- ja S102-valaisimen asennus N 230 V~ DIM 1 10 V M1 LED-virtalähde esim. 9MK Päävalo Tunnelma yleisvalo Usean S23-valaisimen asennus Usean valaisimen asennus enintään 2 valaisinta N 230 V~ DIM 1 10 V S1 LED-virtalähde esim. 9MK Päävalo Tunnelma yleisvalo Usean valaisimen asennus enintään 4 valaisinta N 230 V~ DIM 1 10 V M1 LED-virtalähde esim. 9MK Päävalo Tunnelma yleisvalo MAX 4 valaisinta

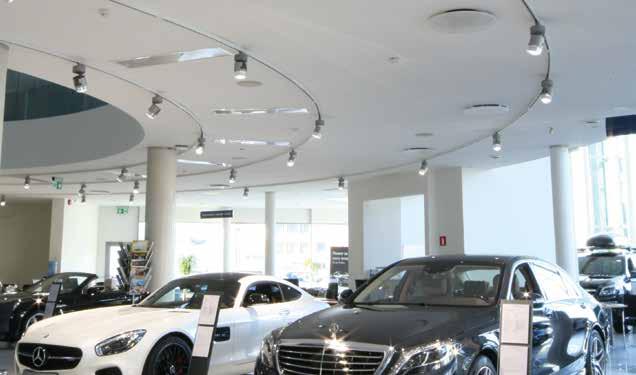

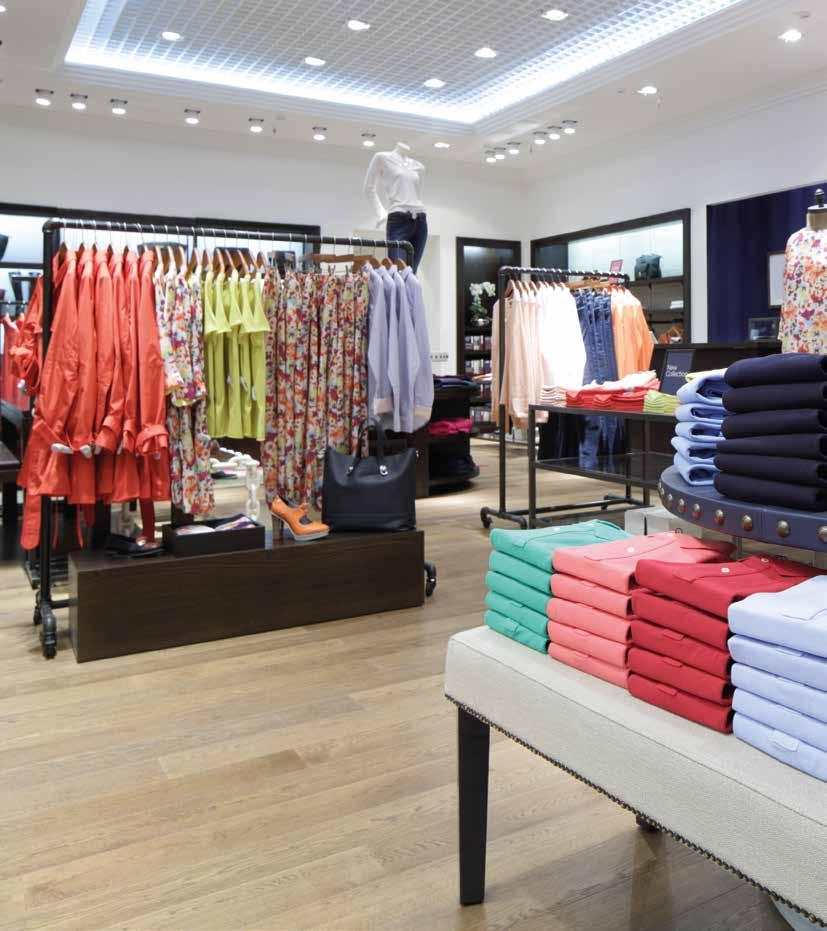

28 JULKISEN TILAN VALAISIMET Valaistus tukee valintoja KOHDE MALLI SIVU Valo tehdään aina tarkoitukseen. Tunnelmaa ravintolaan, tarkkuutta työpöydälle, värejä kauppaan. Siksi ammattilainen ei tarjoa mitä tahansa valoa mihin tahansa kohteeseen, vaan lähtee aina valon tarkoituksesta. Myymälät, kohde- ja kiskovalot Myymälät alasvalot Tracklight, Standalone SQ200 IL 2 S200-sarja, G Näkö on tärkein aistimme ja valintojemme perusta. Siksi elämyksiä luova valaistus näkyy yrityksesi tuloksessa. Jotta myymäläsi miellyttää silmiä, kannattaa hemmotella tärkeintä aistiamme laadukkaalla valaisemisella. Teollisuus, hallit ja myymälät Aulat ja kokoontumistilat Hella Highbay Highbay IL Up IL2 Spot S104 S200-sarja Hella Highbay Hotellihuoneet ja ravintolat ovat tyypillisiä alueita, joihin halutaan lämpimämpi K värilämpötila. Työpaikoille suositus on usein neutraali K. Valonlaadun lisäksi avaintekijöitä ovat ohjattavuus, energiatehokkuus, monipuolinen valinta ja konseptuaalinen yhdisteltävyys. Ambient-toiminnolla korostat yrityksen imagoa yöaikaan. Käytävät Neuvotteluhuoneet S200-sarja G Spot S100 S104 Recessed Spot MDS G102 - G Näin valitset Hella valaisimen: Valitse rungon väri. Valitse haluttu värilämpötila. Valitse tarvittava IP-luokitus. Valitse haluttu avauskulma. Valitse tuotteen teholuokka. Ilmoita haluttu virtalähde: on/off tai 1 10 V tai DALI. Ilmoita haluatko tuotteen Ambient-tunnelmavalotoiminnolla vai ilman. Jos haluat tunnelmavalotoiminnon, ilmoita sen väri. Ravintolat Hotellihuoneet Spot S100 S104 Recessed Spot MDS G102 - G104 Hella Highbay Spot S100 S104 Recessed Spot MDS G102 - G Ulkolipat S200-sarja 34 35

29 26 27

30 28 JULKISEN TILAN VALAISIMET Tracklight Square SQ200-sarja VALONLÄHDE LUMEN ELINIKÄ Ra LED 3,000 K 20 W: 1, W: 2,480 41W: 3, W: 5,600 L70 50, TEHO TAKUU 20W / 31 W / 41 W / 62 W 5 vuotta Koristekehys kiinnitettynä Koristekehys irroitettuna TUOTETIEDOT Materiaalit Valotoiminto Rungon värivaihtoehdot Avauskulma Värilämpötila Värintoistoindeksi IP-luokka 20 Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Kehys ja runko alumiinia, suojalasi PMMA:ta Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Valkoinen, musta tai hopea 10 /30 /60 /80 (SQ202 / SQ204 / SQ206) 20 /30 /60 /80 (SQ208) 3000 K, 4000 K tai 5000 K Ra > 90, saatavana tilauksesta Ra80 ja Ra97 Valkoinen, sininen tai oranssi 20W / 31W / 41W / 62W A Rungon halkaisija: 115 mm Kokonaiskorkeus: 197 mm (adapterin kanssa) Virtalähdekotelo: 263 x 109 x 41 mm g (ilman adapteria) Lisätietoja Tuotenumero Kuvaus Sähkönumero SQ W K valk.runko ilman amb GA SQ202 20W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K hopea runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K valk.runko ilman amb GA SQ W K musta runko ilman amb GA SQ W K musta runko ilman amb GA Tehokas kiskovalaisin perusversiona tai himmennettävänä versiona 1 10 V tai DALI. Erinomainen lämmönhallinta passiivisella jäähdytyksellä. Saatavana erilaisilla sovittimilla erilaisia virtakiskoja varten. Valaistusvoimakkuus Tracklight Square SQ200 SQ208 (62 W) / K / K SQ206 (41 W) / K / K SQ204 (31 W) / K / K Kulma Etäisyys Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx m 0, / / m 0, / / ,5 m 0, / / ,0 m 0, / / ,5 m / / ,0 m 1, / / , / / / / , / / , / / , / / , / / / / , / / , / / , / / , / / ,7 805 / 824 / / / / / , / / ,0 811 / 824 / 994 2,5 518 / 527 / 635 3,0 361 / 366 / 441 0, / / , / / , / / , / / / / , / / , / / / / , / / , , / / , / / / / , / / , / / , / / ,3 787 / 800 / 972 2,7 541 / 554 / / / / / ,5 968 / 984 / ,0 545 / 554 / 668 2,5 348 / 354 / 427 3,0 242 / 246 / 296 0, / / , / / , / / / / , / / , / / , / / / / , / / , / / , / / , / / / / / / , / / ,0 769 / 781 / 945 2,4 491 / 504 / 605 2,9 340 / 353 / / / / / ,5 616 / 627 / 761 2,0 347 / 353 / 428 2,5 222 / 226 / 275 3,0 154 / 156 / 190

31 JULKISEN TILAN VALAISIMET 29

32 30 JULKISEN TILAN VALAISIMET Tracklight T200-sarja VALONLÄHDE LED 3,000 K LUMEN 14 W: 1, W: 2,170 29W: 3,050 L70 ELINIKÄ 50,000 2 TEHO TAKUU 14 W / 20 W / 29 W 5 vuotta Valotoiminto pois 2. Valotoiminto päällä 3. Tunnelmavalotoiminto TUOTETIEDOT Materiaalit Valotoiminto Rungon värivaihtoehdot Kehys ja runko alumiinia, suojalasi PMMA:ta Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Valkoinen, musta tai hopea Avauskulma 10 / 20 / 30 / 60 / 80 Värilämpötila Värintoistoindeksi IP-luokka 20 Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino 3000 K, 4000 K Ra > 80, saatavana tilauksesta Ra 90 ja Ra 97 Valkoinen, sininen tai oranssi 14W / 20W / 29W A Halkaisija: 115 mm Korkeus: 210 mm (ilman adapteria) g (ilman adapteria) Tuotenumero Kuvaus Sähkönumero T202 14W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K valk.runko ilman amb GA T W K hopea runko ilman amb GA T W K hopea runko ilman amb GA T W K hopea runko ilman amb GA T W K musta runko ilman amb GA T W K musta runko ilman amb GA Lisätietoja Saatavana erilaisilla sovittimilla erilaisia virtakiskoja varten. Valaistusvoimakkuus Tracklight T200 T206 (29 W) / K T204 (20 W) / K T202 (14 W) / K Kulma Etäisyys Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx m 0, / / 0, / / 0, / / / / / / 0, / , / / / , / , / / / m 0, / / 0, / / / / 0, / / / / 0, / / / / , / / / / 875 1,5 m 0, / / 0, / / 0, / / 1, / / 1,5 787 / 800 / 0, / , / , / ,5 518 / 528 0, / , / ,5 742 / 753 1,5 382 / 389 2,0 m / / 0, / / 1, / / 1, / / 2,0 443 / 450 / / , / ,0 647 / 657 2,0 292 / / , / ,0 413 / 424 2,0 215 / 218 2,5 m 0, / / / / 1, / / 2,3 640 / 650 / 2,5 283 / 288 / 0, / , / ,4 413 / 424 2,5 187 / 190 0, / , / ,4 265 / 276 2,5 138 / 140 3,0 m 0, / / 1, / / 1, / / 2,7 440 / 450 / 3,0 197 / 200 / 0, / ,4 933 / 943 2,9 286 / 297 3,0 129 / 131 0, / ,4 700 / 710 2,9 180 / 191 3,0 95 / 98

33 JULKISEN TILAN VALAISIMET 31

34 32 JULKISEN TILAN VALAISIMET Standalone ST200-sarja VALONLÄHDE LUMEN ELINIKÄ LED 3,000 K 14 W: 1, W: 2, W: 3,050 L70 50,000 TEHO TEHO TEHO TAKUU 14 W 20 W 29 W 5 vuotta TUOTETIEDOT Materiaalit Valotoiminto Kehys ja runko alumiinia, suojalasi PMMA:ta Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Tuotenumero Kuvaus Sähkönumero ST W K valk.runko valk.amb ST W K valk.runko oranssi amb ST W K valk.runko ilman amb ST W K musta runko ilman amb Rungon värivaihtoehdot Valkoinen, musta tai hopea Avauskulma 10 / 20 / 30 / 60 / 80 Värilämpötila Värintoistoindeksi IP-luokka K, 4000 K Ra > 80, saatavana tilauksesta Ra 90 ja Ra ST W K musta runko ilman amb ST W K hopea runko ilman amb ST W K valk.runko sin. amb ST W K valk.runko oranssi amb ST W K valk.runko ilman amb ST W K valk.runko ilman amb ST W K valk runko ilman amb ST W K valk.runko ilman amb Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Paino Valkoinen, sininen tai oranssi 14W / 20W / 29W A Halkaisija: 115 mm Korkeus: 210 mm g ST W K musta runko ilman amb ST W K hopea runko ilman amb ST W K valk.runko valk.amb ST W K valk.runko valk.amb ST W K valk runko sin.amb ST W K valk.runko oranssi amb ST W K valk.runko valk.amb ST W K valk.runko oranssi amb Valaistusvoimakkuus Standalone ST200 ST206 (29 W) / K ST204 (20 W) / K ST202 (14 W) / K Kulma Etäisyys Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx m 0, / / 0, / , / / / , / , / / / , / , / / / m 0, / / 0, / / , / / , / / / / , / / / / 875 1,5 m 0, / / 0, / , / , / ,5 787 / 800 0, / , / , / ,5 518 / 528 0, / , / ,5 742 / 753 1,5 382 / 389 2,0 m / / 0, / , / , / ,0 443 / / , / ,0 647 / 657 2,0 292 / / , / ,0 413 / 424 2,0 215 / 218 2,5 m 0, / / / , / ,3 640 / 650 2,5 283 / 288 0, / , / ,4 413 / 424 2,5 187 / 190 0, / , / ,4 265 / 276 2,5 138 / 140 3,0 m 0, / / 1, / , / ,7 440 / 450 3,0 197 / 200 0, / ,4 933 / 943 2,9 286 / 297 3,0 129 / 131 0, / ,4 700 / 710 2,9 180 / 191 3,0 95 / 98

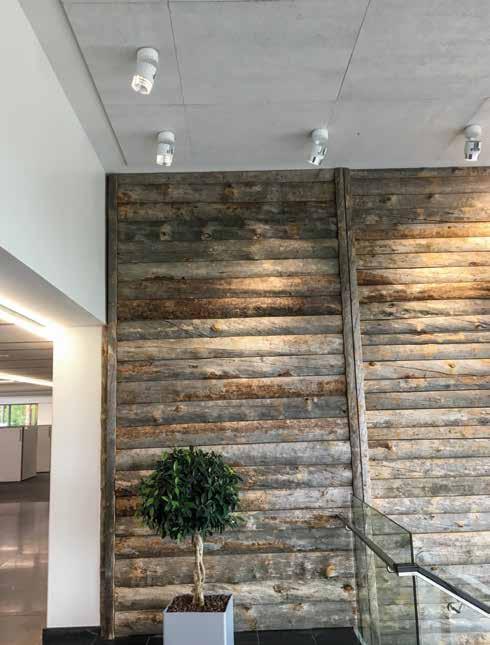

35 JULKISEN TILAN VALAISIMET Valotoiminto pois 2. Valotoiminto päällä 3. Tunnelmavalotoiminto

36 34 JULKISEN TILAN VALAISIMET Spot S200-sarja VALONLÄHDE LUMEN ELINIKÄ LED 3,000 K 14 W: 1, W: 2, W: 3,050 L70 50,000 TEHO TEHO TEHO TAKUU 14 W 20 W 29 W 5 vuotta Upotussyvyys 95 mm Upotussyvyys 115 mm Upotussyvyys 140 mm TUOTETIEDOT Materiaalit Valotoiminto Rungon värivaihtoehdot Kehys ja runko alumiinia, suojalasi PMMA:ta Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Valkoinen, musta tai hopea Tuotenumero Kuvaus Sähkönumero S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K musta kehys ilman amb on/off S W K valk.kehys valk.amb Avauskulma 10 / 20 / 30 / 60 / 80 Värilämpötila 3000 K, 4000 K tai 5000 K S W K valk.kehys valk.amb S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off Värintoistoindeksi Ra > 80, saatavana tilauksesta Ra 90 ja Ra S W K valk.kehys ilman amb on/off S W K valk.kehys valk. amb IP-luokka 55 Tunnelmavalon värit Valkoinen, sininen tai oranssi S W K valk.kehys valk.amb S W K valk.kehys sin.amb S W K valk.kehys ilman amb on/off Energiankulutus (E\c) Energiatehokkuusluokka Asennusmitat Paino Optiot 14W / 20W / 29W A Syvyys: 95 / 115 / 140 mm Halkaisija: 127 (ruuveilla) / 140 mm (hissikiinnitys) 800 g (ilman virtalähdettä ja virtalähdekoteloa) IP55 DALI Suunnattava kehys S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys ilman amb on/off S W K valk.kehys valk.amb S W K valk.kehys sin.amb Valaistusvoimakkuus Spot S200 S206 (29 W) / K S204 (20 W) / K S202 (14 W) / K Kulma Etäisyys Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx m 0, / / 0, / , / / / , / , / / / , / , / / / m 0, / / 0, / / , / / , / / / / , / / / / 875 1,5 m 0, / / 0, / , / , / ,5 787 / 800 0, / , / , / ,5 518 / 528 0, / , / ,5 742 / 753 1,5 382 / 389 2,0 m / / 0, / , / , / ,0 443 / / , / ,0 647 / 657 2,0 292 / / , / ,0 413 / 424 2,0 215 / 218 2,5 m 0, / / / , / ,3 640 / 650 2,5 283 / 288 0, / , / ,4 413 / 424 2,5 187 / 190 0, / , / ,4 265 / 276 2,5 138 / 140 3,0 m 0, / / 1, / , / ,7 440 / 450 3,0 197 / 200 0, / ,4 933 / 943 2,9 286 / 297 3,0 129/ 131 0, / ,4 700 / 710 2,9 180 / 191 3,0 95 / 98

37 JULKISEN TILAN VALAISIMET 35

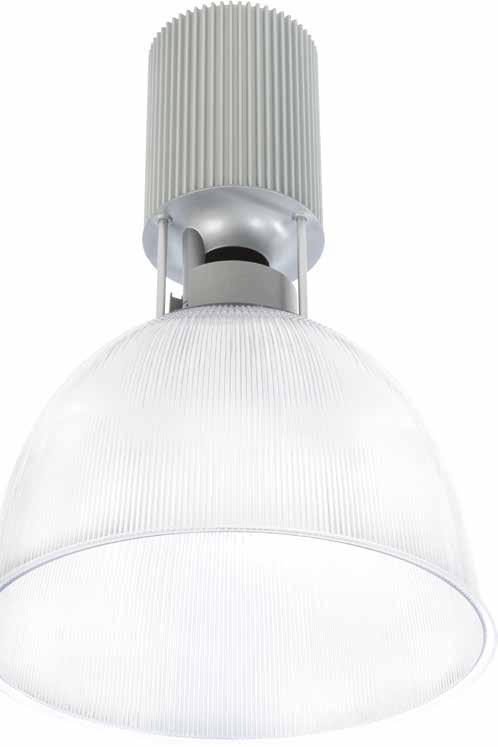

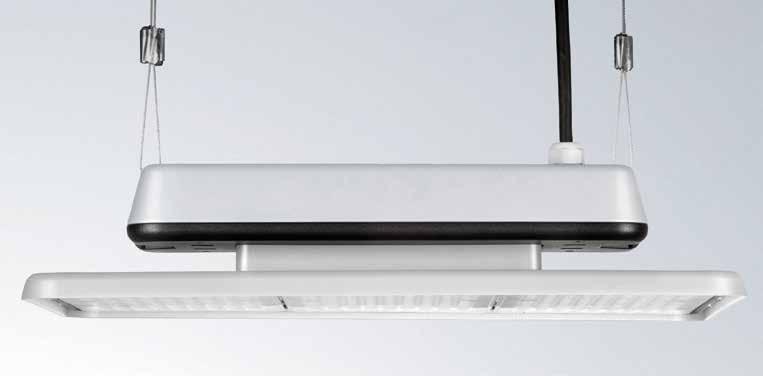

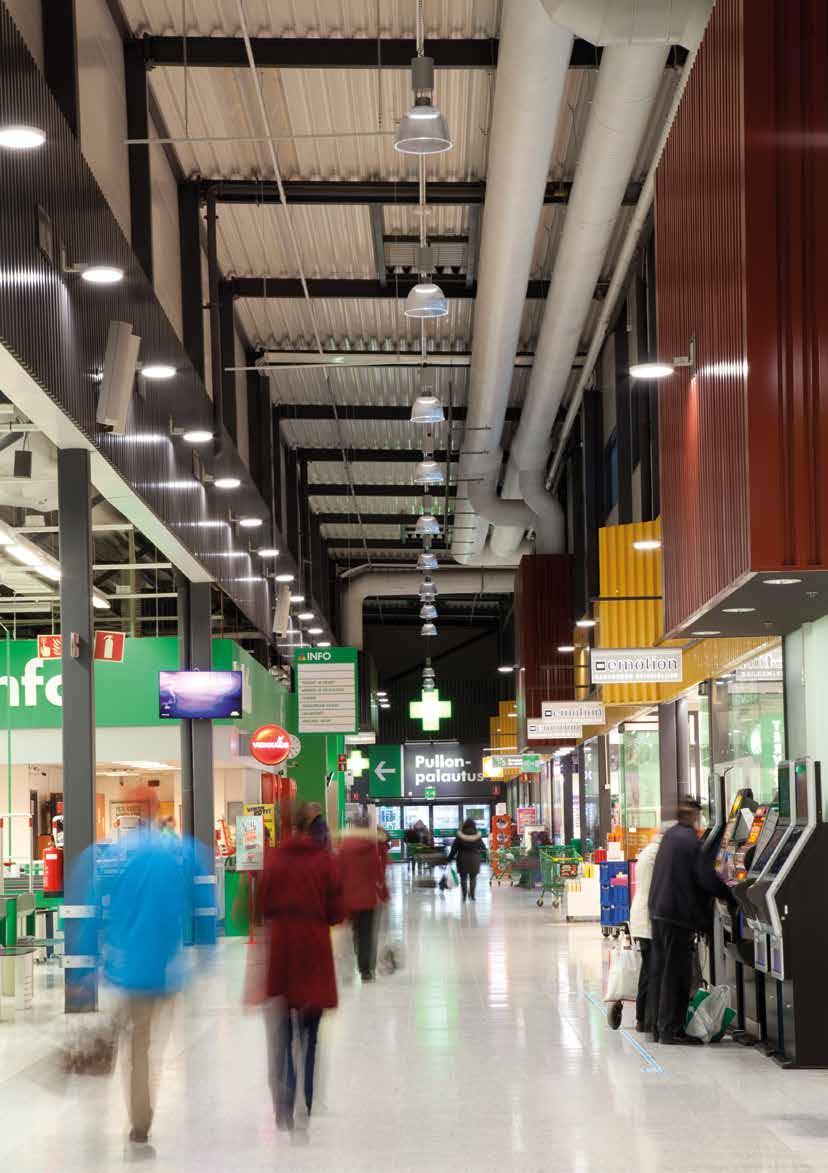

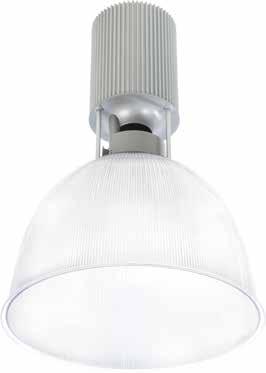

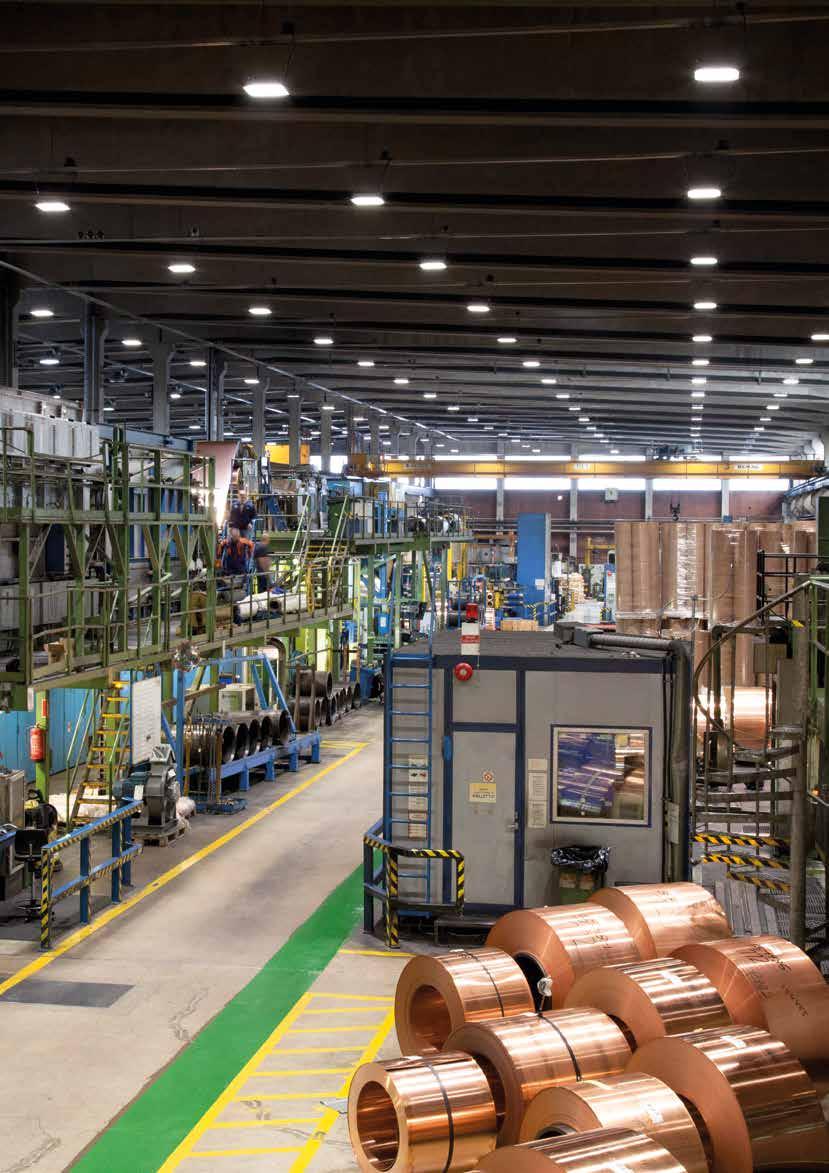

38 36 JULKISEN TILAN VALAISIMET Hella Highbay VALONLÄHDE LUMEN ELINIKÄ Ra LED 3,000 K 41 W: 3, W: 5,600 L70 50, TEHO TEHO TAKUU 41 W 62 W 5 vuotta TUOTETIEDOT Materiaalit Valotoiminto Rungon värivaihtoehdot Kehys ja runko alumiinia, suojalasi ja kupu PMMA:ta Kohdevalo, optiona lisäksi Ambient-tunnelmavalo Hopea Avauskulma 20 /30 /60 Värilämpötila Värintoistoindeksi IP-luokka 20 Tunnelmavalon värit Energiankulutus (E\c) Energiatehokkuusluokka Mitat Asennus Paino 3000 K, 4000 K tai 5000 K Ra > 90, saatavana tilauksesta Ra 80 ja Ra 97 Valkoinen, sininen tai oranssi 41 W / 62 W A Korkeus: 636 mm Kuvun halkaisija: 410 mm Rungon halkaisija: 160 mm Riippuvalaisin, kattoasennussarja mukana (sis. 6 m johdon) 800 g (ilman virtalähdettä ja virtalähdekoteloa) Tuotenumero Kuvaus Sähkönumero HB W K hopea ilman amb on/off HB W K hopea ilman amb on/off HB W K hopea ilman amb on/off HB W K hopea valk. amb HB W K hopea valk. amb HB W K hopea sininen amb HB W K hopea oranssi amb HB W K hopea ilman amb on/off HB W K hopea ilman amb on/off HB W K hopea ilman amb DALI Lisätietoja Monipuolinen virtalähdevalikoima: himmennettävät DALI ja 1 10V tai kustannustehokas ON/OFF. Valaistusvoimakkuus Hella Highbay HB208 (62 W) / K / K HB206 (41 W) / K / K Kulma Etäisyys Halkaisija ø Valaistusvoimakkuus lx Halkaisija ø Valaistusvoimakkuus lx 3,0 m 1, / / ,5 m 1, / / ,0 m 1, / / ,5 m 1,8 907 / 925 / ,0 m 2,0 734 / 749 / 909 / 5,5 m 2,2 607 / 619 / 751 1, / / , / / ,2 861 / 878 / ,5 680 / 694 / 841 2,8 551 / 562 / 681 3,1 455 / 464 / 563 2,7 673 / 689 / 842 3,2 500 / 510 / 618 3,6 383 / 390 / 473 4,1 302 / 308 / 374 4,5 245 / 250 / 303 5,0 202 / 206 / 250 1, / / , / / ,6 923 / 941 / ,8 729 / 743 / 902 2,0 590 / 602 / 731 2,2 488 / 498 / 604 1, / / ,9 904 / 922 / ,2 692 / 706 / 856 2,5 547 / 558 / 676 2,8 443 / 452 / 548 3,1 366 / 373 / 453 2,7 541 / 554 / 677 3,2 402 / 410 / 497 3,6 308 / 314 / 381 4,1 243 / 248 / 301 4,5 197 / 201 / 244 5,0 163 / 166 / 201

39 JULKISEN TILAN VALAISIMET 37

40 JULKISEN TILAN VALAISIMET 38 HIGHBAY IL UP M & L Ominaisuudet Yhtenäinen, tasainen ja värivirheetön valonjako ilman häikäisyä Lämmönhallinta vakiona (Automatic Thermal Management) joka mahdollistaa tilapäisen lämpökuorman nousun (IL UP M 70 C ja IL UP L 60 C) Pieni energiankulutus. UP M 140lm/W ja UP L 130lm/W Vaihdettava liitäntälaite saatavina on/off, CLO sekä Dali -versiot Valmistetaan Saksassa 5 vuoden tuotetakuu, pitkä varaosien saatavuus SÄHKÖTIEDOT Virtalähde Jännitealue Suojausluokka Energiankulutus (E\c) Energiatehokkuusluokka on/off, 1-10V, DALI ja CLO V / Hz SK I, IP65 Tehokerroin > 0,95 Suojaus nopeat jännitepiikit 100W / 160 W / 230 W A 4 kv VALOTEKNIIKKA LISÄTIEDOT Valovirta valaisimesta UP M: lm / lm UP L: lm Käyttölämpötila UP M: -25 C 70 C UP L : -25 C 60 C Jäännösvalovirta Värilämpötila Värintoistoindeksi > 80 Valaisintyyppi UP M: 380 LED:iä UP L: 570 LED:iä h jälkeen L80B K / 5 000K / 6 500K Mitat (P x L x K) UP M: 476mm x 403mm x 117mm UP L: 585mm x 476mm x 117mm Paino Materiaalit Asennus UP M 8,2kg UP L 10,8kg Alumiinirunko Ripustetaan kattoon, 6-30 metrin korkeuteen Värit RAL 9005 / RAL 9006 Sertifiointi CE, ENEC 25, UL, D

41 JULKISEN TILAN VALAISIMET 39

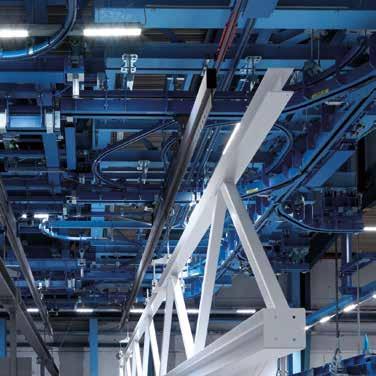

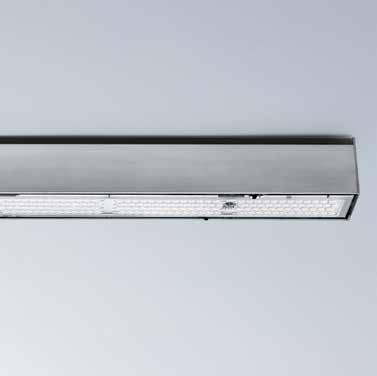

42 IL2 LED-lineaarivalaisin Ominaisuudet Modulaarinen LED valojärjestelmä. Käyttöympäristöön suunniteltu optiikka, jolla saadaan supermarketteihin sekä teollisuus- ja muihin halleihin soveltuva tasainen valonjako. Helppo asentaa ja huoltaa ilman työkaluja. Rakenne on itseään tukeva, eikä vaadi perinteistä Mekvalaisinasennuskiskoa. Käyttöajan jälkeen virtalähde ja valonlähde voidaan helposti vaihtaa. Vaihtoon ei tarvita sähköasentajaa. Kaapelikotelon yläosassa on tarpeeksi tilaa lisäkaapeleiden vientiin. Jokaisen valaisimen sijainti voidaan valita tukikiskossa vapaasti. Valaisimet voidaan jaksottaa halutulla tiheydellä. Valaisinmoduulien lisäksi kiskoon voidaan liittää myös läsnäolo- ja päivänvalotunnistimia, joilla maksimoidaan energiansäästö ja valaisimien käyttöikä. SÄHKÖTIEDOT Valaisintyyppi Virtalähde Jännitealue Suojausluokka Energiankulutus Energiatehokkuusluokka LED moduuli jossa 200 LED-valolähdettä per moduuli valittavissa 1 10 V himmennys tai DALI V / Hz SK I lm: 34 W / lm: 44 W A Tehokerroin > 0,95 Suojaus nopeat jännitepiikit 4 kv VALOTEKNIIKKA LISÄTIEDOT Valovirta valaisimesta lm tai lm Käyttölämpötila lm: -25 C 40 C lm: -25 C 25 C Jäännösvalovirta Värilämpötila Värintoistoindeksi > % käyttötunnin jälkeen (IES LM80 ja TM21 mukaan) K / K Mitat (P x L x K) Paino per 0,6 m LED moduuli: 592 x 72 mm Tukikisko: 0,6 m / 1,20 m / 3,00 m tai 4,20 m pituudet, 600 / 1,200 / 3,000 / 4,200 x 90 x 85 mm 2,2 kg asennettuna maksimimoduulimäärällä, 1,3 kg ilman moduulia Optiikka N-Optiikka: Kapea valonjako. Optimoitu korkealle asennettaviin valaisimiin. W-Optikka: Leveä valonjako. Tasainen valonjako suurilla valorivistöjen etäisyyksillä myös matalammilla asennuskorkeuksilla. D-Optiikka: Kaksinkertainen asymmetrinen. Optimaalinen supermarketteihin. Jakaa valon erityisesti hyllyihin. Materiaalit Asennus Värit Alumiinitukirunko, PMMA linssi, PP virtalähdekotelo Ripustetaan tukikiskosta Tukikisko alumiinia, värit kiiltävä valkoinen RAL 9016, harmaa RAL 9007 tai mattamusta RAL 9017 Sertifiointi CE, ENEC, IP 20 / IP 40

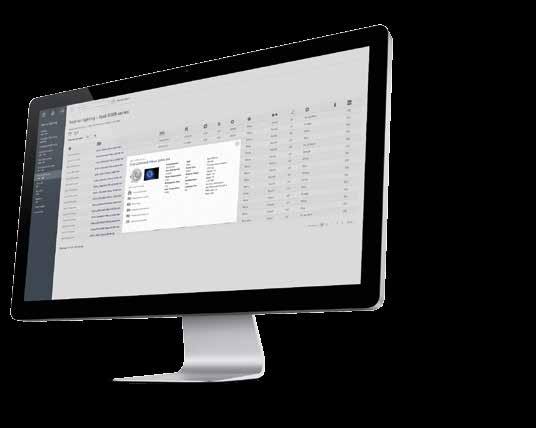

43 Lupaamme toimintaympäristöösi laadukkaimman mahdollisen valaistusratkaisun. Liiketoimintaasi tukeva, tarkoituksenmukainen ja luotettava lopputulos määrittää suoritustasomme niin vastuullisessa, kotimaisessa suunnittelussa ja tuotannossa kuin myös sinun palvelemisessasi koko yhteistyömme ajan. Hellan henkilökunta, Suomi HELLA TUOTEVALITSIN Löydä halutuilla ominaisuuksilla sopiva tuote. Valittavana useita kehysvärejä ja -malleja, suojausluokkia, heijastajan avauskulmia, tehoja ja värilämpötiloja. Valitse tuote ja lataa tuotekuvat, asennusohjeet, valonjakotiedostot ja tuotekortit.
