1 1 Rakennustyömaan energiakatselmus Osa-alue Tulos Organisointi ja tiedonhallinta 64,3 % Aukkojen sulkeminen 83,3 % Kuivatus ja tuuletus 75,6 % Lämmityslaiteet ja lämpötila 89,6 % Kalusto 25,0 % Yhteensä 79,80 % Olli Teriö

83,3 % Kuivatus ja tuuletus 75,6 % Lämmityslaiteet ja

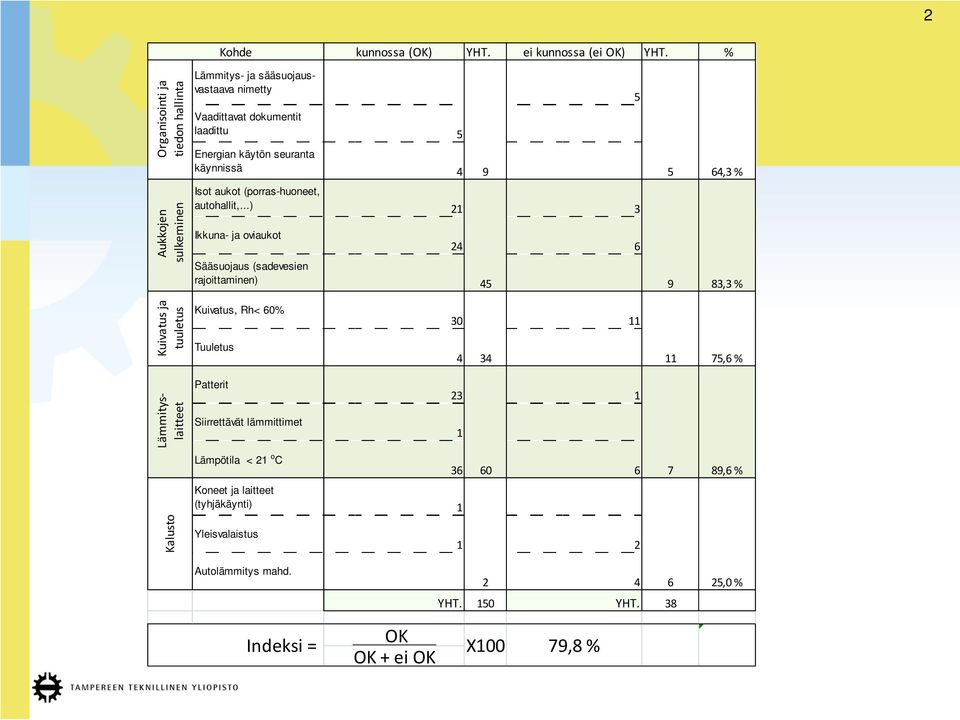

2 2 Kohde kunnossa (OK) YHT. ei kunnossa (ei OK) YHT. % Organisointi ja tiedon hallinta Aukkojen sulkeminen Lämmitys- ja sääsuojausvastaava nimetty Vaadittavat dokumentit laadittu 5 Energian käytön seuranta käynnissä 4 Isot aukot (porras-huoneet, autohallit,...) 21 3 Ikkuna- ja oviaukot Sääsuojaus (sadevesien rajoittaminen) ,3 % 83,3 % Kuivatus ja tuuletus Kuivatus, Rh< 60% Tuuletus ,6 % Lämmityslaitteet Patterit Siirrettävät lämmittimet 23 1 Lämpötila < 21 o C Koneet ja laitteet (tyhjäkäynti) ,6 % Kalusto Yleisvalaistus 1 2 Autolämmitys mahd YHT. 150 YHT ,0 % Indeksi = OK OK + ei OK X100 79,8 % 0,5 #####

Isot aukot (porras-huoneet, autohallit,.

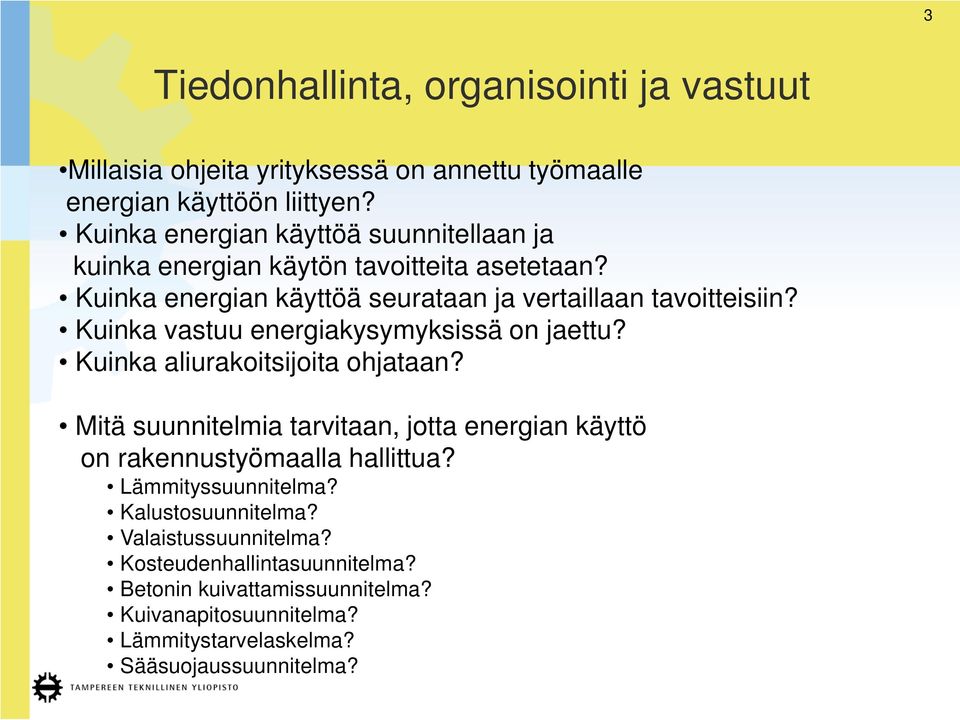

3 3 Tiedonhallinta, organisointi ja vastuut Millaisia ohjeita yrityksessä on annettu työmaalle energian käyttöön liittyen? Kuinka energian käyttöä suunnitellaan ja kuinka energian käytön tavoitteita asetetaan? Kuinka energian käyttöä seurataan ja vertaillaan tavoitteisiin? Kuinka vastuu energiakysymyksissä on jaettu? Kuinka aliurakoitsijoita ohjataan? Mitä suunnitelmia tarvitaan, jotta energian käyttö on rakennustyömaalla hallittua? Lämmityssuunnitelma? Kalustosuunnitelma? Valaistussuunnitelma? Kosteudenhallintasuunnitelma? Betonin kuivattamissuunnitelma? Kuivanapitosuunnitelma? Lämmitystarvelaskelma? Sääsuojaussuunnitelma?

Kuinka vastuu energiakysymyksissä on jaettu? Kuinka aliurakoitsijoita ohjataan?

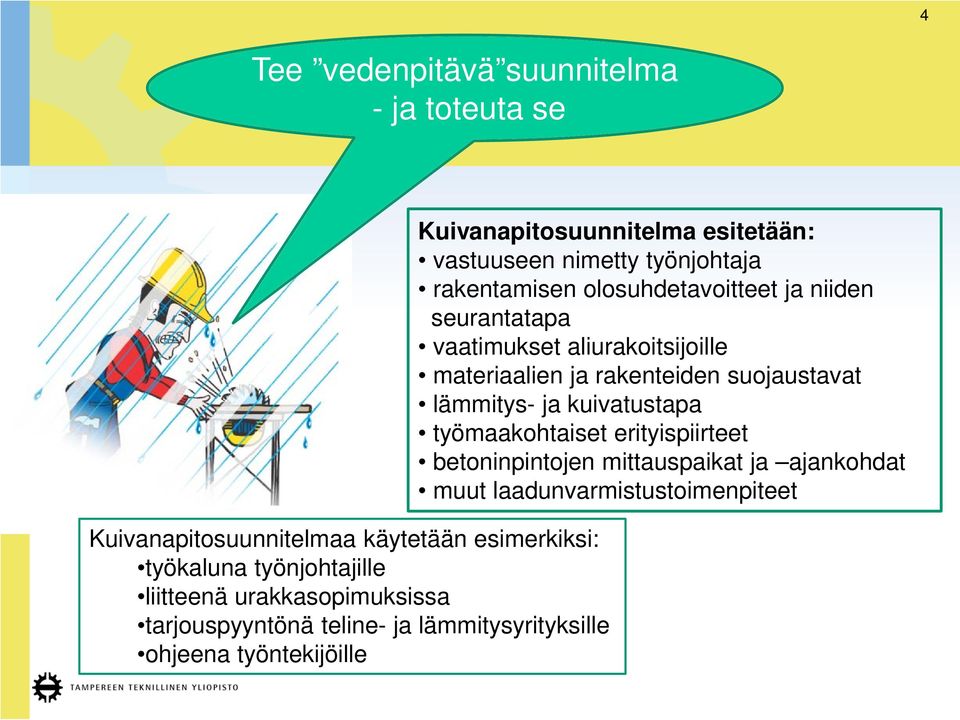

4 4 Tee vedenpitävä suunnitelma - ja toteuta se Kuivanapitosuunnitelmaa käytetään esimerkiksi: työkaluna työnjohtajille liitteenä urakkasopimuksissa tarjouspyyntönä teline- ja lämmitysyrityksille ohjeena työntekijöille Kuivanapitosuunnitelma esitetään: vastuuseen nimetty työnjohtaja rakentamisen olosuhdetavoitteet ja niiden seurantatapa vaatimukset aliurakoitsijoille materiaalien ja rakenteiden suojaustavat lämmitys- ja kuivatustapa työmaakohtaiset erityispiirteet betoninpintojen mittauspaikat ja ajankohdat muut laadunvarmistustoimenpiteet

nimetty työnjohtaja rakentamisen olosuhdetavoitteet ja niiden seurantatapa vaatimukset aliurakoitsijoille materiaalien ja rakenteiden

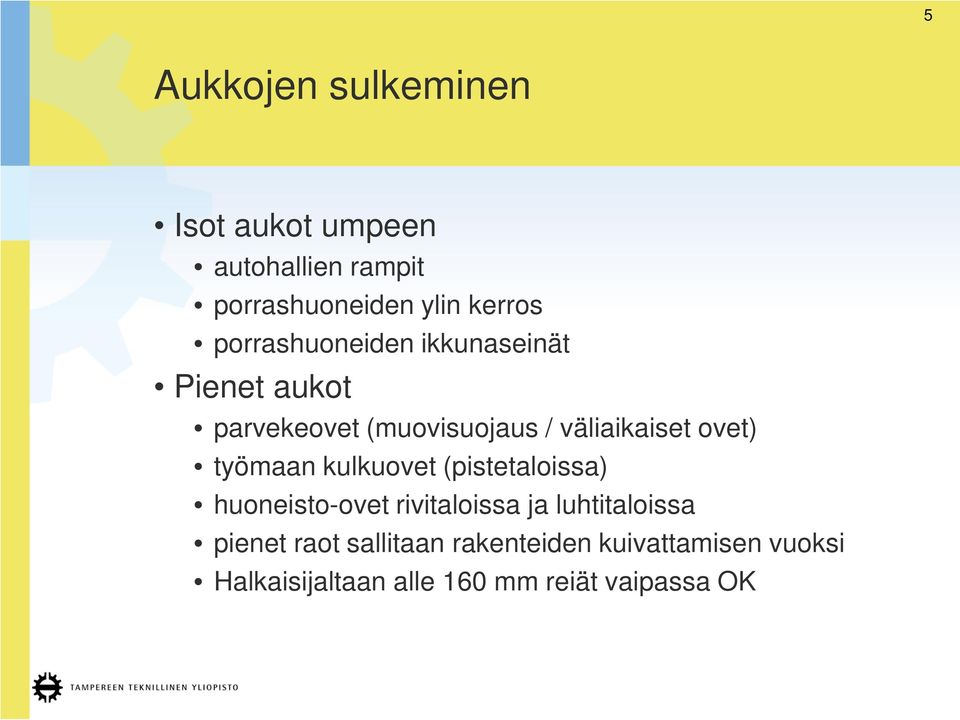

5 5 Aukkojen sulkeminen Isot aukot umpeen autohallien rampit porrashuoneiden ylin kerros porrashuoneiden ikkunaseinät Pienet aukot parvekeovet (muovisuojaus / väliaikaiset ovet) työmaan kulkuovet (pistetaloissa) huoneisto-ovet rivitaloissa ja luhtitaloissa pienet raot sallitaan rakenteiden kuivattamisen vuoksi Halkaisijaltaan alle 160 mm reiät vaipassa OK

työmaan kulkuovet (pistetaloissa) huoneisto-ovet rivitaloissa ja luhtitaloissa pienet

6 6 Tuuletus ja kuivatus Ilman suhteellinen kosteus alle 60% - OK Optimi Rh alle 50% Onnistuu yleensä helposti muulloin kuin syysmarraskuussa Kovilla pakkasilla tuuletusikkunoiden hyödyntäminen haasteellista Kuivureiden käyttö tarvittaessa Työmailla osaamisessa puutteita

syysmarraskuussa Kovilla pakkasilla tuuletusikkunoiden

7 7 Olosuhteiden hallinta - toteutusvaihe Tuuma riittää tuuletukseen

8 8 Lämmityslaiteet ja lämpötila Ilman lämpötila alle 21 astetta - OK Kuivattamisen ja työtehon kannalta optimi on asteen välissä. Kaasulämmitys sopii vain runkovaiheessa betonin lujuuden kehittymiseen Pattereiden muovisuojien aukominen Jos lämpötila on yli 21 astetta, niin työntekijä alkavat tuulettamaan kunnolla. Työmaan koko energian käyttö ollut kwh/rm3, josta pääosa kuluu lämmitykseen

Kaasulämmitys sopii vain runkovaiheessa betonin lujuuden kehittymiseen Pattereiden muovisuojien

9 9 Tiesitkö, että 33 kg kaasun polttoa tuottaa yli 53 kg vesihöyryä 3 L 10 L 10 L 10 L 10 L 10 L

10 10 Kaluston käyttö Koneet ja laitteet ei tyhjäkäynnillä maanrakennus sirkkelit, Vesi-imureiden ja lumikolan käyttö OK Ulkovalaistus pois päältä päiväsaikaan Valaistuksessa turvallisuuskysymykset tärkeämpiä Hämäräkytkimet ja liiketunnistimet OK Nykyään halogeenivalaisimet ovat vähentyneet Autojen lohkolämmityksen mahdollisuus

Valaistuksessa turvallisuuskysymykset tärkeämpiä Hämäräkytkimet ja

11 Tavoitteeksi hallittu rakentaminen syksyisin 11 Kuinka vähennetään kiirettä ja hätiköintiä syksyllä? Kuinka varmistetaan elementtien saatavuus ja muut kriittiset hankinnat? Kuinka luodaan siedettävät olosuhteet talvirakentamiselle? Mikä on oleellista eri vuodenaikoina? Toukokuu Syyskuu Lokakuu Marraskuu Elokuu Isot aukot umpeen ja sääsuojat kuntoon Kriittisten töiden aloituskokoukset Syksyn kohteiden suunnittelupäätökset Lämmityskaluston varaaminen Kuivana pidon suunnittelu Joulukuu Pressupartiot töihin Tammikuu Nautitaan talvirakentamisesta Kosteuden hallinnan vuosikello Nautitaan kesästä Kriittisten resurssien varaaminen syksylle Feedback suunnittelijoille Rakentaminen on kuivaa Detaljien kosteustekninen tarkastus Huhtikuu Helmikuu Maaliskuu Heinäkuu Kesäkuu

Toukokuu Syyskuu Lokakuu Marraskuu Elokuu Isot aukot umpeen ja sääsuojat kuntoon Kriittisten töiden aloituskokoukset Syksyn kohteiden suunnittelupäätökset Lämmityskaluston varaaminen Kuivana

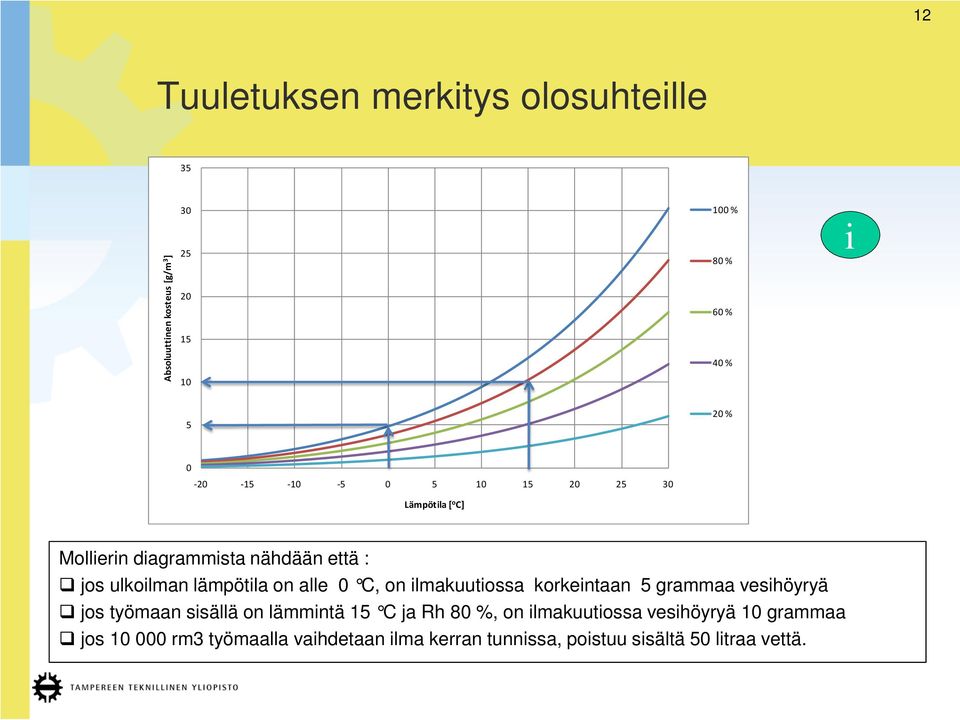

12 12 Tuuletuksen merkitys olosuhteille 35 Absoluuttinen kosteus [g/m 3 ] % 80 % 60 % 40 % i 5 20 % Lämpötila [ o C] Mollierin diagrammista nähdään että : jos ulkoilman lämpötila on alle 0 C, on ilmakuutiossa korkeintaan 5 grammaa vesihöyryä jos työmaan sisällä on lämmintä 15 C ja Rh 80 %, on ilmakuutiossa vesihöyryä 10 grammaa jos rm3 työmaalla vaihdetaan ilma kerran tunnissa, poistuu sisältä 50 litraa vettä.

alle 0 C, on ilmakuutiossa korkeintaan 5 grammaa vesihöyryä jos työmaan sisällä on lämmintä 15 C ja Rh 80 %, on

13 Kiitos 13

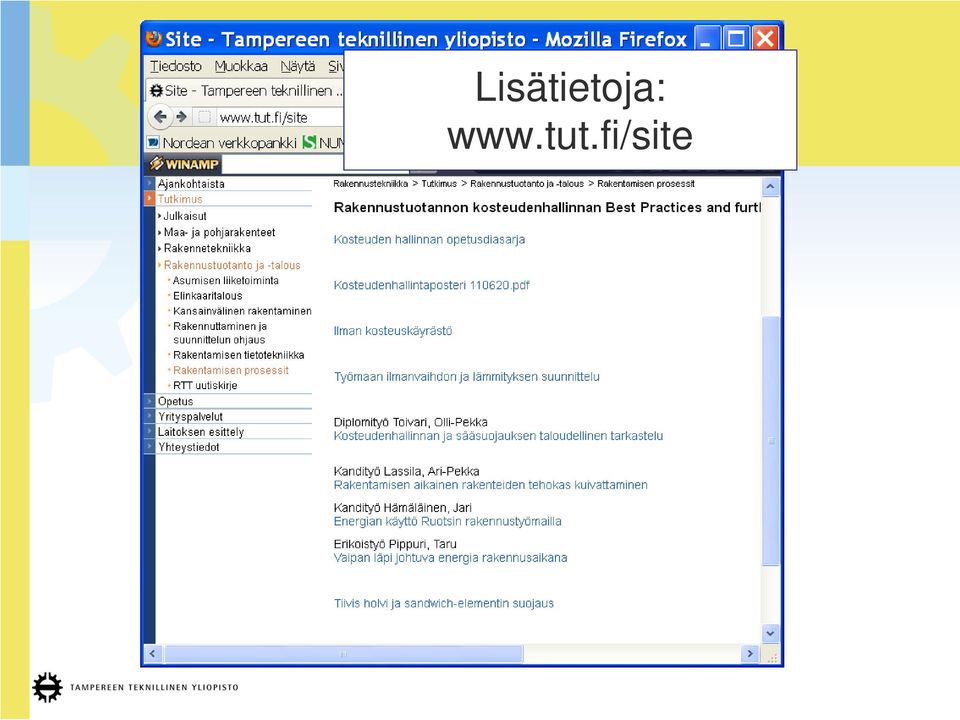

14 Lisätietoja:
