1 Paineilmatekniikkaa Puutuoteteollisuuteen

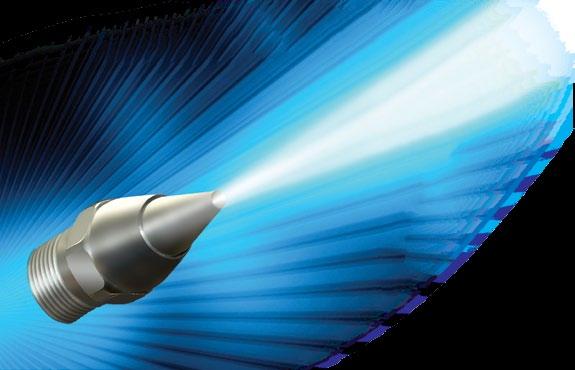

2 2 Enemmän puhallustehoa alhaisempi melutaso pienempi paineilman kulutus! EXAIR-tuotteiden edistyksellinen suunnittelu parantaa paineilmalaitteiden hyötysuhdetta. Ulosvirtauksena voidaan saada jopa 40-kertainen ilmamäärä suhteessa sisään syötettyyn paineilmaan! Siis enemmän puhallustehoa pienemmällä ilmamäärällä ja merkittävästi alentuneella melutasolla! Ilmaveitset ja vahvistimet Puhalluspistoolit ja -suuttimet Paineilmatoimiset teollisuusimurit Paineilmatoimiset jäähdyttimet Staattisuuden poistolaitteet Vortex-putket Katso lisää:

R Ilmaveitset Puhdistus-, kuivaus-, jäähdytys- ja puhtaanapitosovelluksiin.

Saatavilla on erilaisten vahvistuskertoimien omaavia malleja suhteessa 30:1

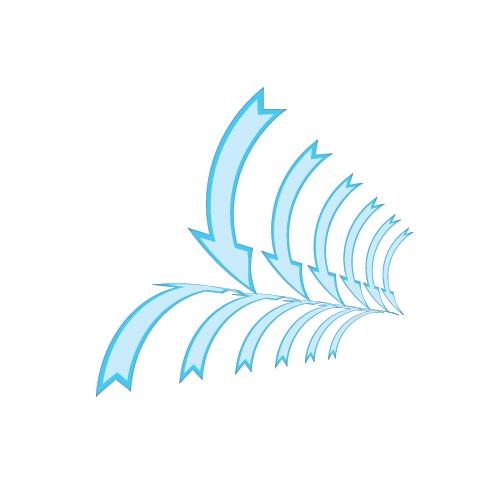

3 Vahvistuskerroin muodostuu paineilmapuhalluksen ottaessa mukaan

Näin saavutetaan melutasoltaan alhainen, mutta tehokas puhallusvirtaus

1 litra paineilmaa muodostaa jopa 40 litran puhallusvirtauksen.

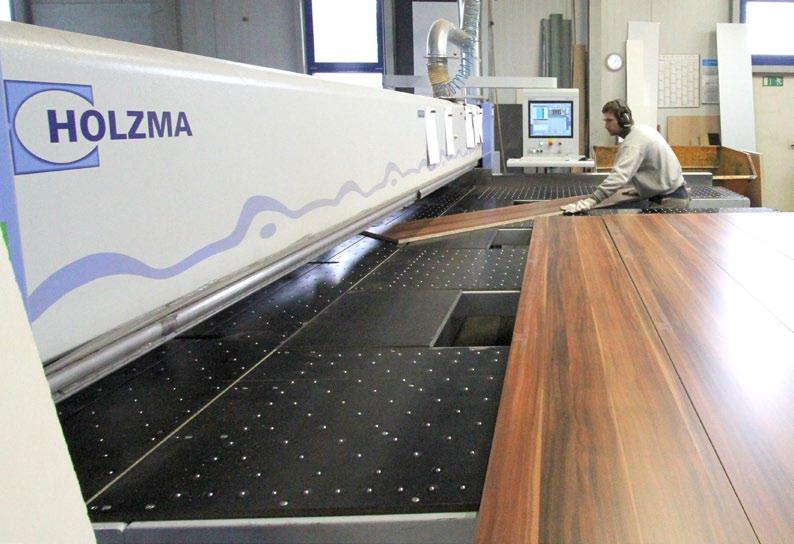

Sahauksen ja hionnan jäljiltä levyn pinnalle oli jäänyt roskia ja pölyä,

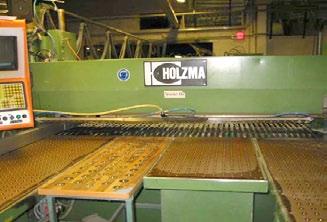

Ongelma korjattiin asentamalla paloittelusahaan kaksi Exairin

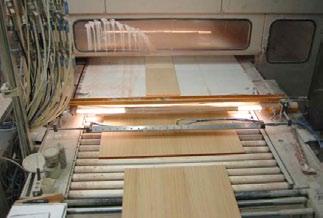

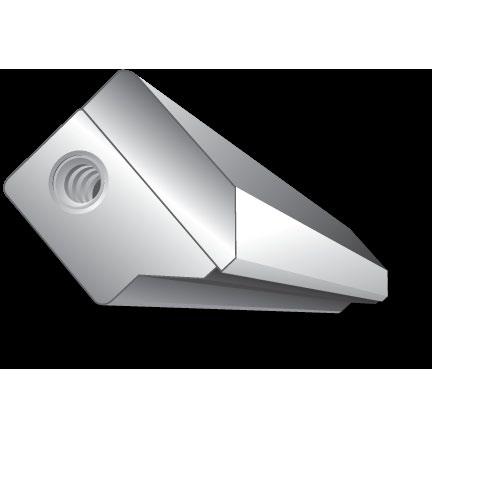

3 R Ilmaveitset Puhdistus-, kuivaus-, jäähdytys- ja puhtaanapitosovelluksiin. EXAIR-ilmaveitsi muodostaa laminaarisen virtauksen paineilman avulla. Saatavilla on erilaisten vahvistuskertoimien omaavia malleja suhteessa 30:1 tai 40:1. 3 Vahvistuskerroin muodostuu paineilmapuhalluksen ottaessa mukaan ulkopuolista ilmaa ympäröivästä tilasta. Näin saavutetaan melutasoltaan alhainen, mutta tehokas puhallusvirtaus vähäisellä paineilmankulutuksella. 1 litra paineilmaa muodostaa jopa 40 litran puhallusvirtauksen. EXAIR-ilmaveitset käyttävät 1/3:n paineilmaa verrattuna perinteisiin puhallusjärjestelmiin. Ilmaveitsi ei sisällä liikkuvia osia ja on täysin huoltovapaa. Sahauksen ja hionnan jäljiltä levyn pinnalle oli jäänyt roskia ja pölyä, jolloin levyt naarmuuntuivat pinottaessa. Ongelma korjattiin asentamalla paloittelusahaan kaksi Exairin Super-ilmaveistä, jotka puhdistavat levypinnat täydellisesti. Hiontapöly kappaleen pinnalla aiheutti laatuongelmia pintakäsittelyssä, joten sitä yritettiin poistaa harjoilla ja puhaltamalla paineilmaa rei itetyn metalliputken läpi. Menetelmä oli tehoton ja äänekäs. Ongelma korjaantui täysin kun linjalle asennettiin tehokas, hiljainen, huoltovapaa ja vähemmän energiaa kuluttava Exair Super-ilmaveitsi.

R Staattisuuden poistolaitteet Staattisen varauksen aiheuttamat ongelmat:

Tuotteen tarttuminen itseensä, rulliin, koneisiin tai kehyksiin.

Exair laitteiden avulla staattiset varaukset saadaan poistettua

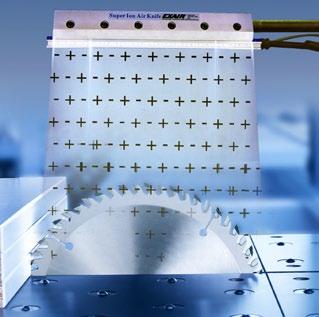

Super ilmaveitsi yhdistettynä ionisaattoriin tuottaa yhtenäisen, tiiviin

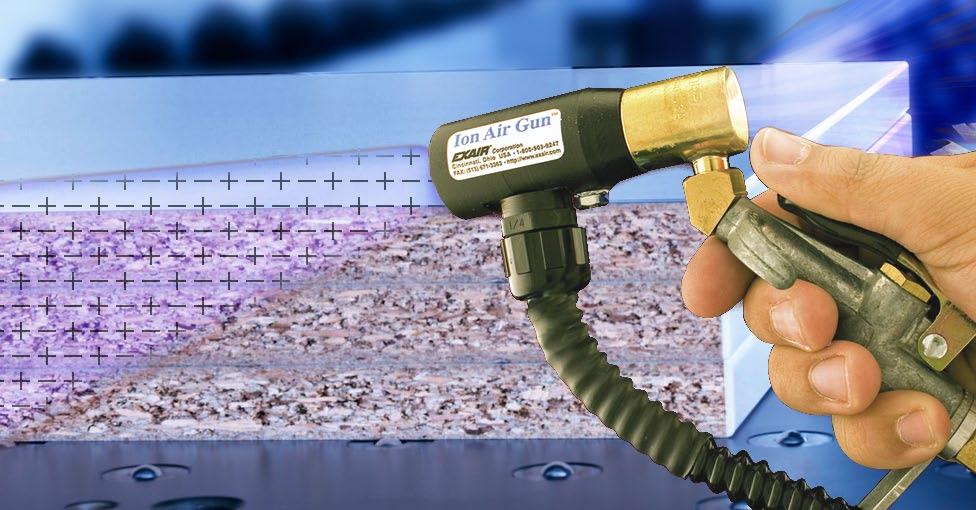

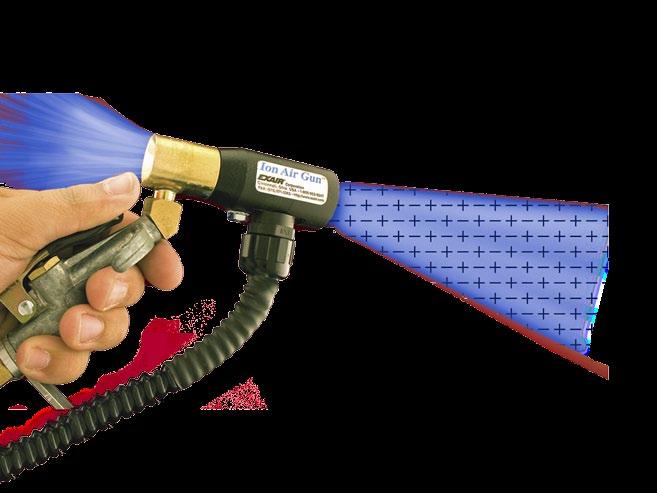

4 R Staattisuuden poistolaitteet Staattisen varauksen aiheuttamat ongelmat: 4 Pölyn tarttuminen tuotteisiin. Tuotteen tarttuminen itseensä, rulliin, koneisiin tai kehyksiin. Materiaalin tahriintuminen, jumittuminen tai kiertyminen. Exair laitteiden avulla staattiset varaukset saadaan poistettua tehokkaasti myös hankalista kappaleista. Super ilmaveitsi yhdistettynä ionisaattoriin tuottaa yhtenäisen, tiiviin verhon ionisoitua ilmaa, mikä puhdistaa kohteensa pölystä, vedestä tai roskista ja samalla neutralisoi staattisen varauksen kappaleen pinnalta. Katso lisää:

R Kotelojäähdyttimet 5 Cabinet cooler Exair-kotelojäähdyttimet ovat edullinen ja varmatoiminen tapa jäähdyttää ohjaus- ja

Laite pitää sähkökaappien sisälämpötilan riittävän alhaisena, jolloin liiallinen kuumuus ei pääse aiheuttamaan ongelmia herkille

Kotelojäähdytin hyödyntää Exair Vortex -tekniikkaa, joka ottaa jäähdytystehonsa tavallisesta paineilmasta - ilman liikkuvia osia.

erikoistyökaluja. Malleja on saatavilla IP54 ja IP66 -luokituksilla.

ja huoltovapaa keino imuroida: Sorvauslastuja, työstöjätettä tai sahanpurua suoraan tynnyriin Soveltuu niin kuiville kuin märillekin

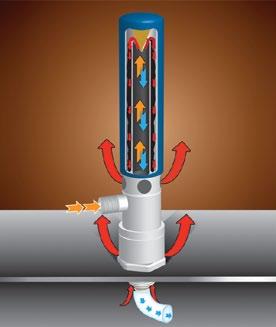

5 R Kotelojäähdyttimet 5 Cabinet cooler Exair-kotelojäähdyttimet ovat edullinen ja varmatoiminen tapa jäähdyttää ohjaus- ja sähkökaappeja. Laite pitää sähkökaappien sisälämpötilan riittävän alhaisena, jolloin liiallinen kuumuus ei pääse aiheuttamaan ongelmia herkille sähkölaitteille. Kotelojäähdytin hyödyntää Exair Vortex -tekniikkaa, joka ottaa jäähdytystehonsa tavallisesta paineilmasta - ilman liikkuvia osia. Kompakti kotelojäähdytin asennetaan kotelon tai kaapin läpivientiin, jolloin asennus on erittäin nopeaa, eikä se vaadi erikoistyökaluja. Malleja on saatavilla IP54 ja IP66 -luokituksilla. Paineilman sisääntulo Sähkökaapin kuumailma Kuuma ilma Vortex-putkesta Sähkökaapin poistoilma Jäähdytysilma 5 Lastuimurit Turvallinen ja huoltovapaa keino imuroida: Sorvauslastuja, työstöjätettä tai sahanpurua suoraan tynnyriin Soveltuu niin kuiville kuin märillekin lastuille Paineilmalla toimiva lastuimurin tehokas imuvirtaus kerää metalli-, puu- ja/tai muovilastut suoraan tavalliseen tynnyriin. Imuastia täytyttyä lastuimuri voidaan siirtää uuden astian päälle erittäin nopeasti. Imuriin kuuluva 0,1 mikronin hienosuodatinpussi pitää myös pienet hiukkaset säiliössä jolloin työskentely-ympäristö pysyy pölyttömänä. Exair lastuimurin käyttöönotto on helppoa ja nopeaa. Imurin voi asentaa kaikkiin avoimiin 200 litran metallitynnyreihin.5

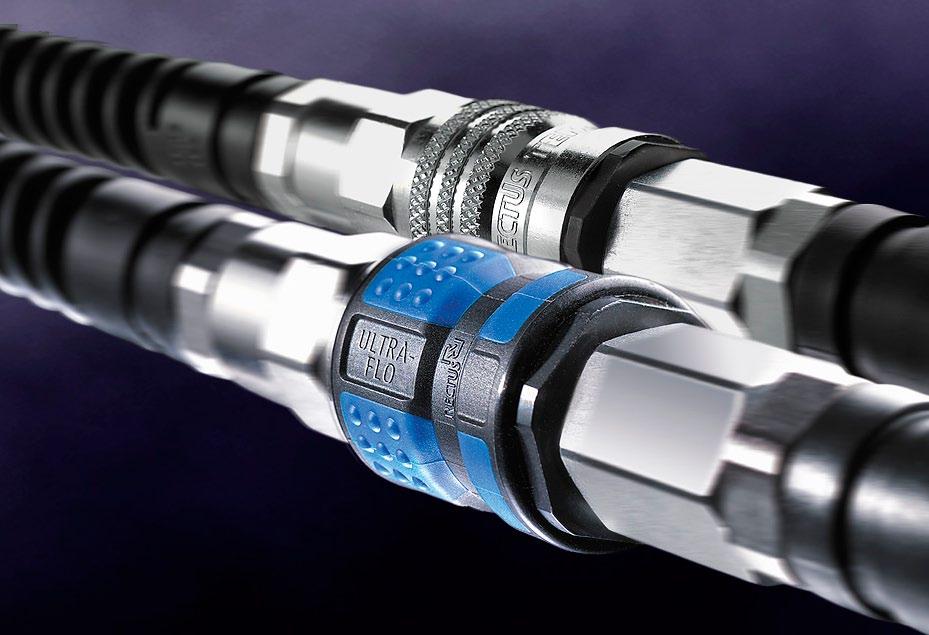

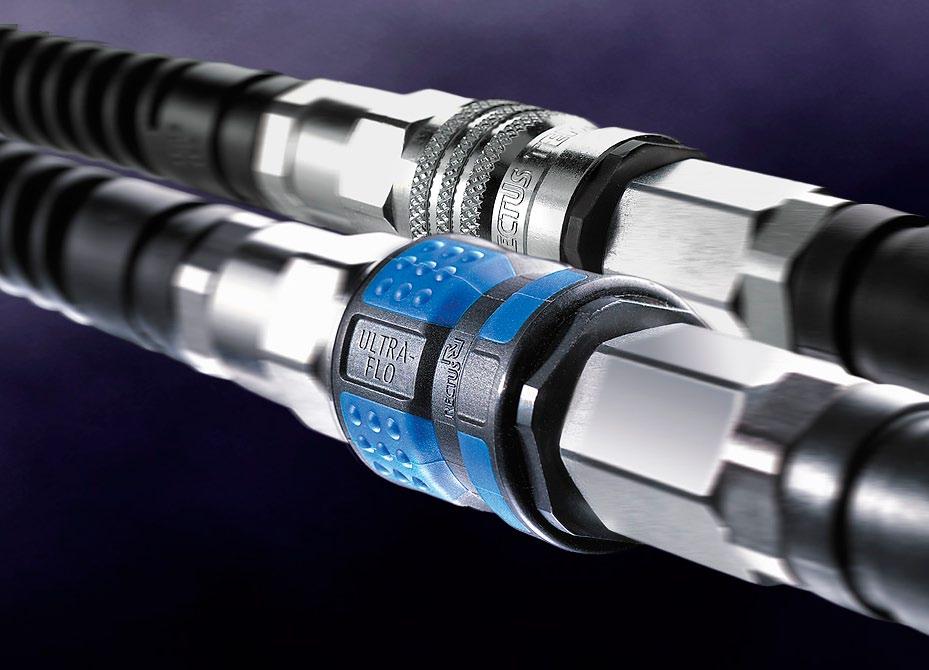

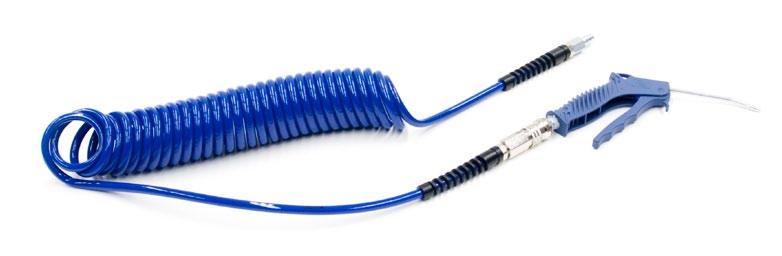

6 6 Pikaliittimet ja tarvikkeet Nopeasti ja helposti kytkettävät pikaliittimet. Huippuluokan läpivirtausteho ja alhainen painehäviö parantaa paineilmatyökalujen tehoa ja nopeuttaa työskentelyä. Pikaliittimet paineilmalle Ruostumattomat ja muoviset pikaliittimet Kierreletkut Puhalluspistoolit Asennustarvikkeet

Letku- ja kaapelikelat Turvallinen ja taloudellinen tapa

Lattialla lojuvat letkut aiheuttavat tapaturmia ja

Lisäksi letkut rikkoutuvat ja likaantuvat helposti.

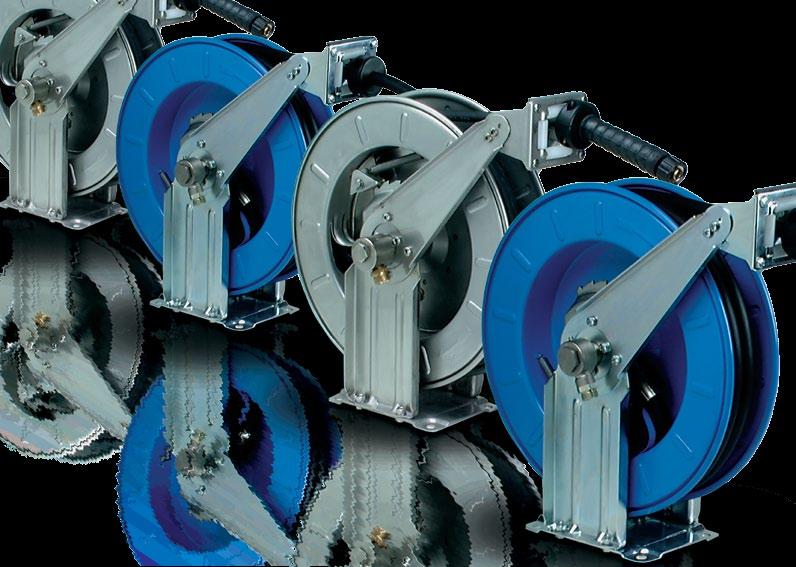

7 Letku- ja kaapelikelat Turvallinen ja taloudellinen tapa käsitellä pitkiä ja painavia letkuja. Lattialla lojuvat letkut aiheuttavat tapaturmia ja vaikeuttavat työpisteen siivoamista. Lisäksi letkut rikkoutuvat ja likaantuvat helposti. Rapid letkukelat ratkaisevat nämä ongelmat. Useita eri käyttökohteita mm. Paineilmalle Polttoaineille Vedelle Alipaineelle Korkeapainevedelle Hydrauliikalle Öljyille, rasvoille, vaseliinille Kaasuille Katso lisää:

Sähkökaapelikela 15 m Jousipalautteinen umpikela

CE-hyväksytty Schuko-pistoke Liitäntäkaapelin

paineilmalle Sarja 705 Vakiona kääntyvä Letkun

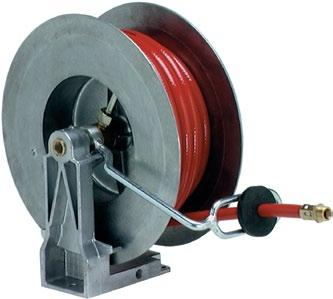

Kannettava käsikäyttöinen paineilmaletkukela Sarja

varus tet tuna Rectus sarja 25 pikaliittimin.

8 Sähkökaapelikela 15 m Jousipalautteinen umpikela automaattisella lämpösuojalla 8 Mukana kääntyvä asennusteline. Kaapeli 3 x 1,5 mm² (H05RN-F öljynkestävä) Kuormitettavuus, kaapeli kelalla 1000 W ulosvedettynä 2000 W Suojausluokka IP-42 CE-hyväksytty Schuko-pistoke Liitäntäkaapelin pituus 1,3 m Pieni muovirunkoinen umpikela paineilmalle Sarja 705 Vakiona kääntyvä asennusteline. Letkun materiaali taipuisa vahvistettu polyuretan. Kannettava käsikäyttöinen paineilmaletkukela Sarja 491 Kelalla valmiina 30 m 10 x 14 mm Pur-letkua varus tet tuna Rectus sarja 25 pikaliittimin. Metallirunkoinen alusta joka kääntyy 360º. Kela on myös lukittavissa, näin estetään kelan pyöriminen ja letkun purkautu minen kelalta.

9 Paineilmaputkistot Putkisto on helppo asentaa, ei tarvita liimaa eikä erikoistyökaluja. Lisäksi Aircomilta löytyy laaja ohjelma erilaisia jakotukkeja ja asennustarvikkeita. Paineilmaputket Sulkuventtiilit 9 Jatkoliittimet T-liittimet Kulmaliittimet Ulosottoliittimet ja jakotukit

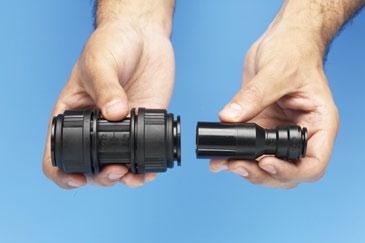

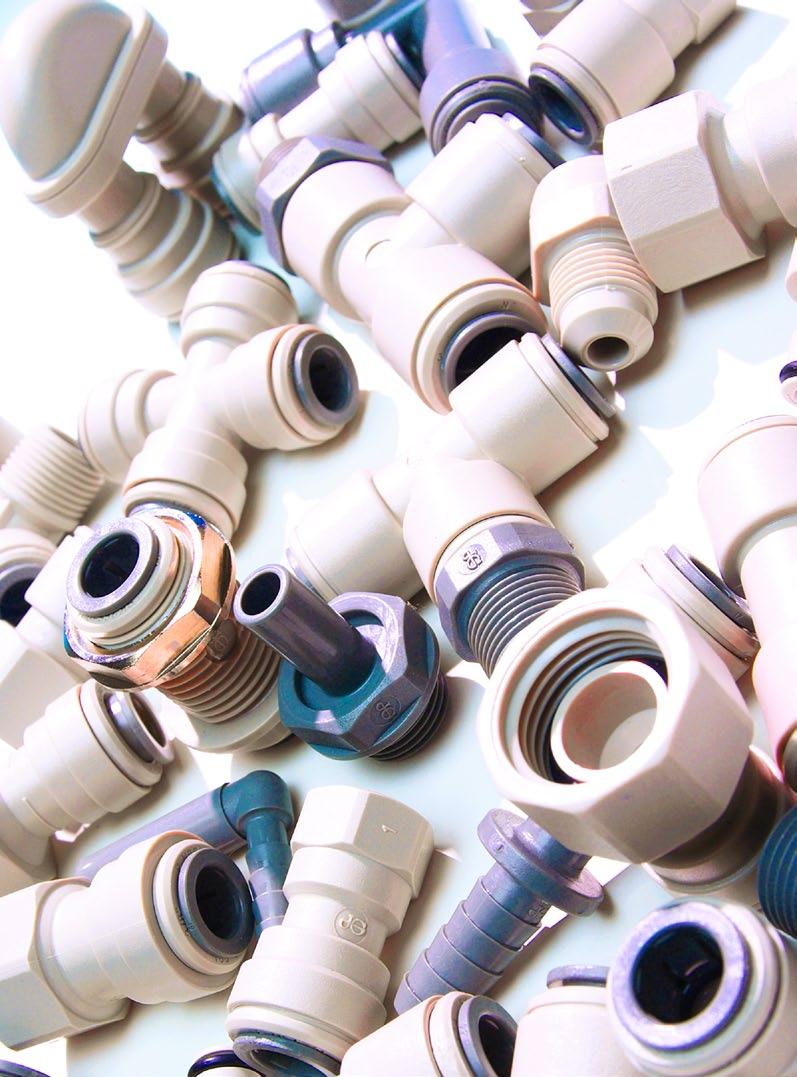

10 10 Paineilmaputkistot John Guest -putkisto on helppo asentaa ja jälkeenpäin laajentaa. Asennukseen ei tarvita erikoistyökaluja eikä liimaa. Putkisto on asennuksen jälkeen heti käyttövalmis. Hyvät virtausominaisuudet Kevyt rakenne Varmat liitokset Kuvissa saattaa olla mukana varusteita, jotka eivät kuulu vakiomalliin.

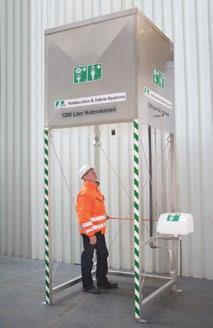

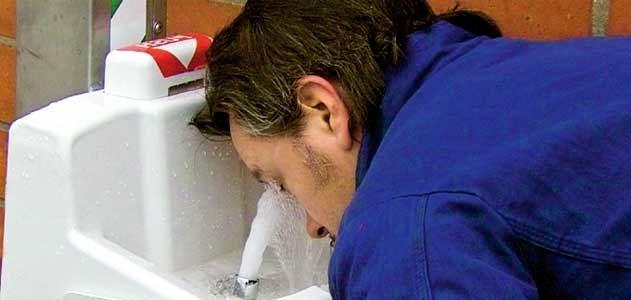

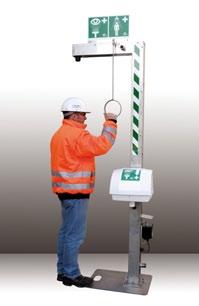

11 Turva- ja silmäsuihkut Laaja mallisto sekä monipuoliset lisävarusteet Saatavilla myös ATEX-hyväksyttyinä versioina! Oma mallisto teollisuuteen sekä laboratorioihin 11 Katso lisää:

Paineilmatekniikka Jyrki Ristimäki 020 771 3337 jyrki.ristimaki@projecta.fi Tero Karisalmi 020 771 3354 tero.karisalmi@projecta.fi Suuttimet ja turvasuihkut Tuomas Keski-Korsu 020 771 3306 tuomas.

12 Paineilmatekniikka Jyrki Ristimäki Tero Karisalmi Suuttimet ja turvasuihkut Tuomas Keski-Korsu Tero Karisalmi Pumput, sekoittimet, suodattimet ja venttiilit Kati Ala-Lipasti Jari Wassholm Kari Louho Tero Karisalmi Ota yhteyttä Projecta Oy Lukkosepänkatu TURKU PumpPartner Oy Palotie VANTAA Service Center Lukkosepänkatu TURKU
