3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja varotoimet... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista... 2 Kaukosäätimen turvallisuushuomautus... 3 Paristojen turvaohje... 3 BenQ ecofacts... 4 Pakkauksen sisältö... 5 Näytön asetukset... 6 Näytön asentaminen... 6 Näytön osat ja niiden toiminnot... 8 Etu/takapaneeli... 8 Tulo/lähtökontaktit... 9 Kaukosäädin Kaukosäätimen käyttö Liitäntä Audio/videosignaalien liittäminen Multimedia-tulojen liittäminen Kosketusmoduulin liittäminen Virran kytkeminen OPS-moduulin asennus ja poisto Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Kytke näyttö päälle tai pois Alkuasetukset Sivupalkin valikko Tulosignaalin vaihto Eye Care ratkaisut Ohjelmiston lataaminen Internet-yhteyksien muodostaminen Ohjelmiston päivitys Palautus oletusasetuksiin Äänenvoimakkuuden tason säätö säätää... 30

4 ii Sisällysluettelo OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuvatila valikko Äänitila valikko Asetus valikko Android OS:n käyttö Asetukset Paikallinen sovellus BenQ Suggest Browser ES File Explorer InstaQPrint InstaQShare Multimedia WPS Office Tuotetiedot Tekniset tiedot Mitat Tuettu tulosignaalin resoluutio Vianetsintä /22/17

5 Turvallisuusvaroitukset ja varotoimet Turvallisuusvaroitukset ja varotoimet 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. LAITE TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Käänny huoltoasioissa pätevän huoltoammattilaisen puoleen. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säästä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika. Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä 'näytön palamiselle' tai 'haamukuvalle', joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai

7 Tärkeitä turvallisuusohjeita 3 kuvakkeita) 30 minuuttia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. RP-sarja ei tarjoa kuvanpalamistoimintoa. Katso lisätietoja asennusoppaasta. RP-sarja ei tue käyttöä pystysuunnassa; pystykäyttö voi aiheuttaa näytön vaurioitumisen. BenQ:n takuu ei kata väärää käyttöä. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Kerro seuraavat tiedot: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

8 4 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts-merkki luettelee tärkeimmät eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

9 Pakkauksen sisältö 5 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto x 4 D-Sub (15-pinninen) kaapeli x 1 Kaukosäädin USB-kaapeli x 1 HDMI-kaapeli x 1 AAA-paristo x 2 Kosketuskynä x 2 Pikaopas Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville.

10 6 Näytön asetukset Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. *Ruuvityyppi: M6 *Ruuvityyppi: M8 RP553K RP653K 5. Asenna seinäkiinnike näyttöön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

11 Näytön asetukset 7 Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10 mm (0,39")

12 8 Näytön osat ja niiden toiminnot Näytön osat ja niiden toiminnot Etu/takapaneeli 1 USB-2 USB-1 MIC AUDIO OUT Nro. Nimi Kuvaus Virtakytkin Virtatulo VALIKKO Ympäröivän valon anturi Kaukosäätimen anturi VIRTA AUDIO OUT MIC USB-1 USB-2 Käytetään eristämään virransyöttö järjestelmästä. Kun kytkin on asetettu PÄÄLLE (I), järjestelmä siirtyy automaattisesti valmiustilaan. Kun kytkin on asetettu POIS PÄÄLTÄ (O), tämä katkaisee virransyötön kokonaan. Yhdistetään mukana tulevalla virtajohdolla. Paina avataksesi tai sulkeaksesi sivupalkin valikon. Havaitsee ympäröivän tilan valo-olosuhteet automaattisesti säätääkseen taustavalon kirkkautta. Vastaanottaa signaalin kaukosäätimeltä. Paina kytkeäksesi näytön päälle tai pois päältä. Yhdistää ulkoisen äänilaitteen (esim. kaiuttimen, stereojärjestelmän tai kuulokkeen) toistaakseen ääntä, joka tulee videolähteestä. Yhdistyy mikrofoniin. Käyttää multimedia-tiedostoja USB-muisteissa suoraan (USB 2.0, 500 ma tuettu). Käyttää multimedia-tiedostoja USB-muisteissa suoraan (USB 2.0, 500 ma tuettu).

13 Näytön osat ja niiden toiminnot 9 Tulo/lähtökontaktit Nro Nimi Kuvaus OPS-valinnan aukko USB3.0 USB2.0 HDMI 1 HDMI 2 HDMI 3 HDMI OUT LAN(10/100) HDMI 4(MHL) VGA PC AUDIO RS232 IN RS232 OUT TOUCH-USB1 Vastaanottaa signaalin OPS-moduulista. Siirtyy USB-muistin multimediatiedostoihin suoraan. Siirtyy USB-muistin multimediatiedostoihin suoraan. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Yhdistää näyttölaitteet HDMI-tuloon (HDMI 1, HDMI 2, HDMI 3 tai OPS -tuloon). Yhdistää verkkoon Ethernet-kaapelilla. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta tai MHLyhteensopivalta laitteelta. Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa audiosignaaleja ulkoiselta laitteelta. Käytetään ulkoiseen hallintaan. Vastaanottaa ohjaussignaaleja tietokoneelta tai toiselta näytöltä. Tuottaa ohjaussignaalin RS232 IN -tulosta toiseen näyttöön. Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia.

14 10 Näytön osat ja niiden toiminnot TOUCH-USB2 TOUCH-USB3 TOUCH-USB4 Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. TOUCH-USB1 täytyy käyttää HDMI 1 kanssa, TOUCH-USB2 täytyy käyttää HDMI 2 kanssa, TOUCH-USB3 täytyy käyttää HDMI 3 kanssa, ja TOUCH-USB4 täytyy käyttää HDMI 4(MHL) tai VGA kanssa.

15 Näytön osat ja niiden toiminnot 11 Kaukosäädin 1 VIRTA Näytön kytkeminen päälle ja pois INPUT Valitsee tulolähteen. 3 CH RETURN Palaa edellisen ohjelman kanavaan (Tätä toimintoa tuetaan vain tietyissä malleissa). 4 INFO Näyttää nykyisen tulolähteen ja resoluution FAV Näyttää suosikkiohjelman kanavan (Tätä toimintoa tuetaan vain tietyissä malleissa). 6 16:9 Muuttaa näytön kuvan kuvasuhdetta. 7 MULTIMEDIA -painikkeet Käytetään mediatoiston hallintaan. 8 Numeropainikkeet (0-9) Toimii numeropainikkeina kun OSD-valikko on näkyvillä. 9 SCREEN SHOT Ottaa ruutukaappauksen ja tallentaa sen automaattisesti näytön sisäiseen muistiin, tai liitettynä olevaan USB-muistiin. 10 CHLIST ( ) Poistaa merkin / näyttää ohjelmaluettelon (Tätä toimintoa tuetaan vain tietyissä malleissa). 11 MYKISTYS Mykistyksen kytkeminen päälle ja pois. 12 VOL- / VOL+ Lisää/vähentää äänenvoimakkuutta. 13 CH+ / CH- Valitsee ohjelmakanavan.

16 12 Näytön osat ja niiden toiminnot Paina ja pidä pohjassa CH+ -painiketta ottaaksesi käyttöön/pois käytöstä Näppäimistön lukitus - toiminnon. Paina ja pidä pohjassa CH- -painiketta ottaaksesi käyttöön/pois käytöstä IR-lukitus -toiminnon. 14 WPS Vaihtaa järjestelmän Android OS:iin, ja avaa sitten WPS Office-sovelluksen. 15 M-Player Vaihtaa järjestelmän Android OS:iin, ja avaa sitten Multimedia-sovelluksen Write Vaihtaa järjestelmän Android OS:iin ja avaa sitten EZ Write 4.0 Lite -sovelluksen. 17 Eye Care Asettaa näyttötilan Eyecare -tilaan. Katso Kuvatila valikko sivulla BLANK Piilottaa kuvan (ruutu menee tyhjäksi), kun OSDvalikko ei ole näkyvillä. Paina uudelleen palataksesi normaaliin näyttöön. 19 MENU Avaa tai sulkee OSD-valikon. 20 FREEZE Jäädyttää kuvan, kun OSD-valikko ei ole näkyvillä. 21 OK Vahvistaa valintasi tai tallentaa muutokset. 22 Kursorinäppäimet ( / / / ) Vierittää OSD-valikon asetusten ja valintojen läpi, kun OSD-valikko on näkyvillä. 23 Paluupainike ( ) Palaa edelliselle sivulle (Android OS:ssa). 24 Kotipainike ( ) Palaa alkunäyttöön (Android OS:ssa). Käyttäjät voivat jatkaa Eye Care painamista kaukosäätimessä, ja Eye Care näytetään näytön ylävasemmassa kulmassa, joka on alhaisen sinisen valon tila.

17 Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen Näytön osat ja niiden toiminnot Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin, että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Vinkkejä kaukosäätimen käyttöön Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä

18 14 Liitäntä Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA liitin näyttöön tietokoneen VGA -lähtöliitäntään D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen äänilähtöliitin näytön PC AUDIO -liitäntään käyttäen sopivaa äänikaapelia. 3. Näytä kuvia tästä tulosta painamalla INPUT -painiketta kaukosäätimessä, tai napauta Tulolähde ( ) -kuvaketta sivupalkin valikossa ja valitse sitten VGA. D-Sub (15-pinninen) kaapeli Äänikaapeli Tietokone Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

19 Liitäntä 15 Digitaalisten tulojen liittäminen 1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMIlähtöliitin näytön HDMI 1, HDMI 2, HDMI 3 tai HDMI 4(MHL) -tuloliittimeen mukana tulevalla HDMI-kaapelilla. 2. Näytä videokuva tästä tulosta painamalla INPUT -painiketta kaukosäätimessä, tai napauta Tulolähde ( ) -kuvaketta sivupalkin valikossa ja valitse sitten HDMI 1, HDMI 2, HDMI 3 tai HDMI 4. HDMI-kaapeli VCR DVD-soitin Tietokone Kaikki HDMI-portit tukevat 4K-resoluutiota.

20 16 Liitäntä Mobiililaitteen tulojen yhdistäminen 1. Liitä MHL-yhteensopivan laitteen Micro-USB:n lähtöliitin (kuten älypuhelin tai tabletti) näytön HDMI 4(MHL) -tuloliittimeen MHL-kaapelilla. 2. Näytä videokuva tästä tulosta painamalla INPUT -painiketta kaukosäätimessä, tai napauta Tulolähde ( ) -kuvaketta sivupalkin valikossa ja valitse sitten HDMI 4. MHL-kaapeli MHL-yhteensopiva laite MHL-kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

21 Multimedia-tulojen liittäminen Katso multimedia-tiedostoja USB-muistista: 1. Liitä USB-muisti USB-1, USB-2, USB2.0 tai USB3.0 -porttiin. 2. Ruudulle tulee ilmoitusruutu. Valitse OK siirtyäksesi multimedia-tilaan. Liitäntä 17 USB-2 USB-muisti USB-1 MIC AUDIO OUT USB-muisti USB-muistit eivät kuulu toimitukseen ja ne tulee ostaa erikseen.

22 18 Liitäntä Kosketusmoduulin liittäminen Liitä USB TYYPPI A KOSKETUKSELLE (tyyppi A) -liitin (TOUCH-USB1, TOUCH- USB2, TOUCH-USB3 tai TOUCH-USB4) näytössä tietokoneen USB-porttiin käyttämällä mukana tulevaa USB-kaapelia. Näytön kosketusmoduuli tukee helppoja Plugand-Play-toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia. USB-kaapeli Tietokone Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin käyttöönoton aikana. Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja. Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos kuva ei vieläkään ole hyvä, käytä toista A:stä A:han -tyypin USB-kaapelia. TOUCH-USB1 täytyy käyttää HDMI 1 kanssa, TOUCH-USB2 täytyy käyttää HDMI 2 kanssa, TOUCH-USB3 täytyy käyttää HDMI 3 kanssa, ja TOUCH-USB4 täytyy käyttää HDMI 4(MHL) tai VGA kanssa.

23 Virran kytkeminen Liitä virtajohdon toinen pää näytön Virtatulon liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähde on kytkimellä varustetta, laita kytkin päälle). Liitäntä 19 Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja -lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä. OPS-moduulin asennus ja poisto Alla oleva kuva on vain viitteellinen. Varsinainen sisältö, esiasennetut sovellukset ja saatavilla olevat palvelut voivat vaihdella alueella olevan tuotteen mukaisesti. OPS-moduuli tulisi hankkia erikseen. Asenna OPS-moduuli: 1. Sammuta näytön virta. 2. Poista kaksi ruuvia poistaaksesi OPS-kannen. 3. Aseta OPS-moduuli paikoilleen ja kiinnitä sitten ruuveilla. Säilytä OPS:n kansi vastaisen käytön varalle. Poista OPS-moduuli: 1. Sammuta näytön virta. 2. Poista kaksi ruuvia ha vedä OPS-moduuli ulos.

24 20 Kosketusruudun käyttö Kosketusruudun käyttö Voit käyttää optista kosketusnäyttöä käyttöjärjestelmäsi hallintaan. Kosketusnäyttö pystyy emuloimaan hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7/8:ssa*. Seuraava taulukko näyttää luettelon liikkeistä, joita voit käyttää kosketusnäytöllä. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 8 sekä Windows 7 - versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja Home Basic -versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. OS-toiminnot Liikkeet Versioille Windows XP, Windows Vista, Windows 7, Windows 8.1 ja Windows 10 Napauta ruutua kerran. Napauta Napauta ruutua kahdesti. Kaksoisnapauta Napauta hiiren oikealla 1. Paina kohdetta. 2. Pidä ja odota, kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Vedä yhtä sormea vasemmalle tai oikealle. Raahaa

25 Kosketusruudun käyttö 21 OS-toiminnot Liikkeet Versioille Windows Vista, Windows 7, Windows 8.1 ja Windows 10 Vedä yhtä sormea vasemmalle tai oikealle. Valinta Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Panoraama ylös / Panoraama alas / Taakse / Eteen Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Napauta hiiren oikealla Vedä yhtä tai kahta sormea ylös tai alas. Vieritys tai or Liikuta kahta sormea erilleen tai kohti toisiaan. Zoomaus

26 22 Kosketusruudun käyttö OS-toiminnot Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Erityisten sovellusten tukema Windows XP:lle, Windows Vistalle ja Windows 7:lle Paina ja pidä pohjassa 4 sekunnin ajan. Windowsin lepotilasta herääminen (S3) Liike Windows 8:lle Kuvaus Opi painamalla ja pitämällä paikallaan Tämä kosketustoiminto avaa ohjeen (esimerkiksi työkalun vihjeen tai sisältövalikon) ilman, että itse toimintoa valitaan. Tällä tavalla näkyvät asiat eivät vaikuta käyttäjän sormea liu uttamalla tekemään panorointiin. Napauta ensisijaisen toiminnon suorittamiseksi Elementin napauttaminen suorittaa sen ensisijaisen toiminnon, esimerkiksi käynnistää sovelluksen tai suorittaa komennon.

27 Kosketusruudun käyttö 23 Liike Kuvaus Liu uta panoroidaksesi Liu utusta käytetään yleensä panorointiin, mutta sitä voidaan käyttää myös siirtämiseen, piirtämiseen tai kirjoittamiseen. Liu utusta voidaan käyttää myös pienten, tiheässä olevien elementtien kohdistamiseen hankaamalla (liu uttamalla sormea elementtien, kuten valintapainikkeiden yli). Valitse, komenna tai siirrä pyyhkäisemällä Sormen liu uttaminen lyhyen matkaa panorointisuunnan vastaisesti valitsee kohteita luettelosta tai ruudukosta (ListViewja GridLayout-säätimet). Avaa Sovelluspalkin oikeilla komennoilla, kun kohteet valitaan. Nipistä tai venytä zoomataksesi Vaikka nipistämistä ja venyttämistä tavallisesti käytetäänkin koon muuttamiseen, niitä voidaan käyttää myös siirtymiseen alkuun, loppuun tai muuhun kohtaan sisällössä Semanttisella Zoomilla. Semanttinen Zoom on pienennetty näkymä ryhmästä kohteita, josta on helppo siirtyä haluttuun kohtaan sisällössä. Kierrä kääntämällä Voit kiertää kohdetta kiertämällä sitä kahdella tai useammalla sormella.

28 24 Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa. Ennen ruudun puhdistamista varmista, että näytön virta on katkaistu ja irrota verkkojohto pistorasiasta. Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta. Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella. Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien, banaaniöljyn tai ammoniakin käyttöä. Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista kosketusnäyttö sillä. Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa aiheuttaa oikosulun kosketusnäytössä. Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista.

29 Perustoiminnot 25 Perustoiminnot Kytke näyttö päälle tai pois Ennen kuin kytket näyttöä päälle, varmista, että virtakytkin on PÄÄLLÄ (I). Järjestelmä siirtyy valmiustilaan. Kytke näyttö päälle painamalla VIRTA - painiketta ohjauspaneelissa tai kaukosäätimessä. Kytke näyttö pois päältä painamalla VIRTA - painiketta ohjauspaneelissa tai kaukosäätimessä. Järjestelmä siirtyy automaattisesti valmiustilaan. IR-vastaanotin Virtapainike Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, aseta virtakytkin POIS PÄÄLTÄ -asentoon (O) ja irrota sitten virtajohto virtalähteestä. Alkuasetukset Kun olet liittänyt näytön virtalähteeseen, voit kytkeä näytön virran päälle. Kun kytket virran päälle näyttöön ensimmäisen kerran, saat ohjeita asetusruuduilla. Noudata ruudun ohjeita tai alla olevia vaiheita käynnistääksesi näytön ja viedäksesi alkuasetukset loppuun. 1. Kytke virta näyttöön. Odota, kun BenQ -ruutu käynnistyy. Tämä voi viedä hetken. 2. Aloita napauttamalla Weiter näytöllä. Noudata ruudun ohjeita tehdäksesi kieli-, päivä-, aika- ja verkkoasetukset. Voit myös ohittaa nämä vaiheet, ja viedä asetukset loppuun myöhemmin.

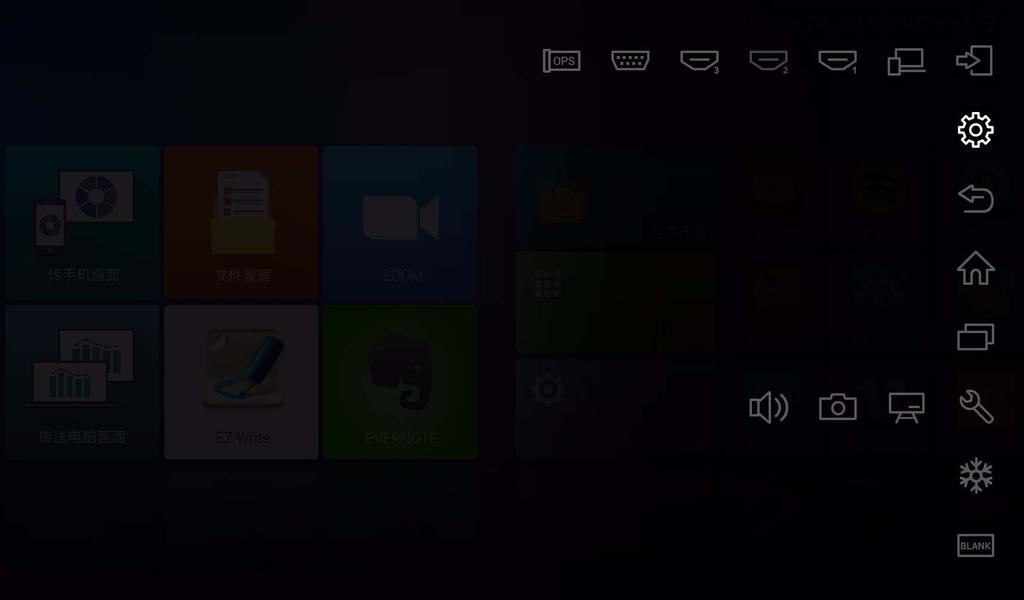

30 26 Perustoiminnot Sivupalkin valikko Siirry sivupalkin valikkoon: 1. Paina VALIKKO ( ) -painiketta ohjauspaneelissa, tai pyyhkäise ruudun oikeasta reunasta. Sivupalkin valikko tulee näkyviin ruudun oikealle puolelle. 2. Napauta vaihtoehtoa/toimintoa, jota haluat käyttää. Valintojen nimi/kuvake Kuvaus Valitsee tulosignaalin. Katso lisätietoja Tulosignaalin vaihto Tulolähde ( ) sivulla 27. Näyttöasetukset ( ) Avaa tai sulkee OSD-valikon. Palaa edelliseen ruutuun tai poistuu käynnissä olevasta Takaisin ( ) sovelluksesta. Koti ( ) Palaa Androidin aloitusruutuun. Viimeksi käytetyt Näyttää luettelon viimeksi käytetyistä sovelluksista. sovellukset ( ) Työkalut ( ) Pysäytä ( ) Tyhjä ( ) Paljastaa lisätyökalut, mukaan lukien Äänenvoimakkuus, Ruutukaappaus ja Valkotaulu toiminnot. Pysäyttää ruudun, napauta uudelleen poistaaksesi pysäytyksen. Piilottaa kuvan (näyttö tyhjenee), napauta uudelleen palauttaaksesi normaalin näytön.

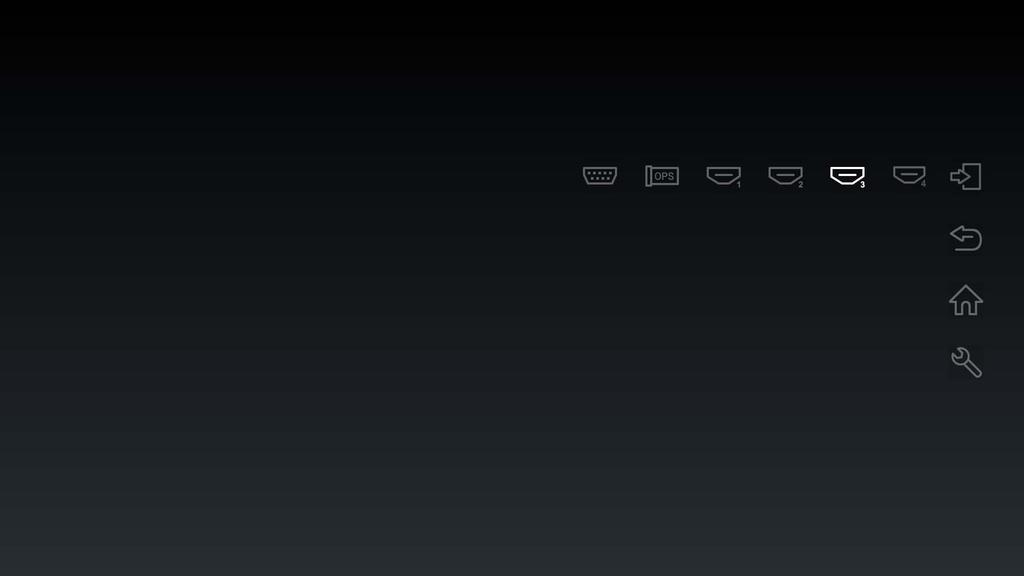

31 Perustoiminnot 27 Tulosignaalin vaihto Valitse tulosignaali: Paina INPUT -painiketta kaukosäätimessä, ja paina tai -painiketta valitaksesi tulosignaalin. Napauta Tulolähde ( ) -kuvaketta sivupalkin valikossa ja napauta sitten tulosignaalia.

32 28 Perustoiminnot Eye Care ratkaisut Sinisen valon alle 455 nm:n aallonpituudet voivat vaikuttaa näköön ja ikäännyttää silmiä. Eye Care ratkaisu on suunniteltu näön suojaamiseksi: näyttö tarjoaa ainutlaatuista silmiä suojaavaa tekniikkaa, jossa on värinätöntä suorituskykyä ja ultramatalat sinisen valon päästöt estäen silmien rasitusta, väsymistä ja pitkistä ajoista näytön edessä aiheutuvaa silmäpohjan rappeumaa. Lisäksi edistynyt heijastuksenesto ruudun käsittely minimoi häiritsevät heijastukset parhaan tuottavuuden ja käyttömukavuuden varmistamiseksi. Suositukset pitkäaikaiselle näytön käytölle: Lepuuta silmiäsi 10 minuuttia 30 käyttöminuutin jälkeen. Jokaista 20 minuuttia näytön katselua kohden katso kauas 20 sekunnin ajan. Kun silmäsi kipeytyvät ja rasittuvat, sulje silmäsi minuutiksi ja pyörittele niitä sitten kaikkiin suuntiin. Ohjelmiston lataaminen BenQ voi julkaista säännöllisesti ohjelmistopäivityksiä, jotka voivat lisätä toimintoja tai sovelluksia näyttöösi liittyen. Tarkista mahdollinen laitteellesi saatavilla oleva ohjelmistopäivitys tai saadaksesi ohjelmiston lisenssitunnuksen käymällä osoitteessa Syötä sitten sarjanumero (löytyy näytön takana olevasta tarrasta), ja napauta OK siirtyäksesi ohjelmiston lataussivulle. Internet-yhteyksien muodostaminen Näyttösi täytyy yhdistää verkkoon, jotta voit ladata päivityksiä ja surffata Internetissä. Verkkokaapeliyhteys 1. Yhdistä Ethernet-kaapelin toinen pää näytön LAN-porttin. 2. Yhdistä Ethernet-kaapelin toinen pää reitittimen LAN-porttin. 3. Paina KOTI ( ) -painiketta kaukosäätimessä, tai napauta Koti ( ) -kuvaketta sivupalkin valikossa avataksesi Androidin aloitusnäytön. 4. Valitse aloitusnäytöllä Asetukset ( ) > Verkko ( ) > Ethernet näyttääksesi internet-asetukset. Langaton yhteys Ota yhteyttä paikalliseen myyjään saadaksesi lisätietoja langattomasta yhteydestä. 1. Paina KOTI ( ) -painiketta kaukosäätimessä, tai napauta Koti ( ) -kuvaketta sivupalkin valikossa avataksesi Androidin aloitusnäytön. 2. Valitse aloitusnäytöllä Asetukset ( ) > Verkko ( ) > Wi-Fi > Päällä/Pois kytkeäksesi Wi-Fin päälle.

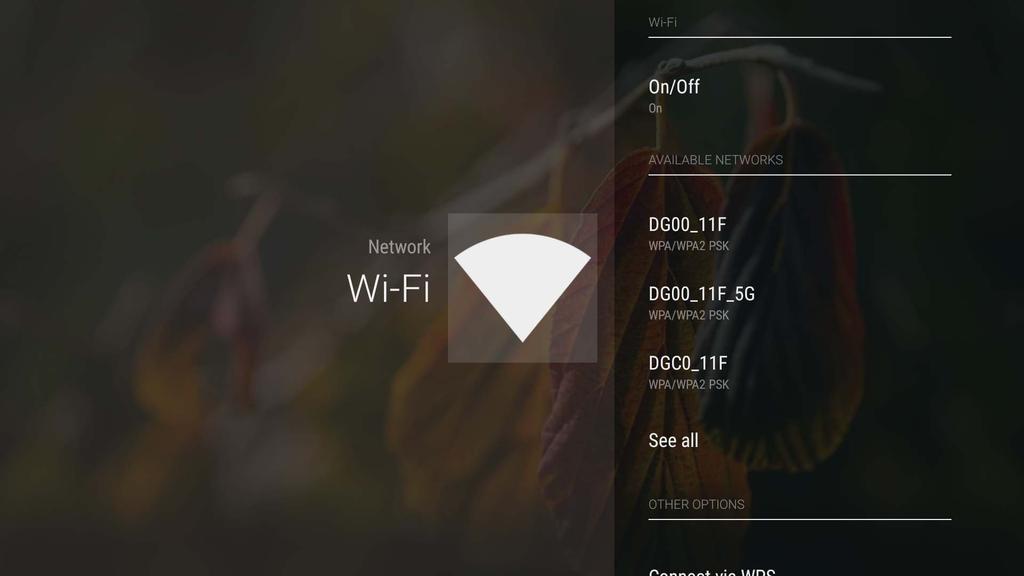

33 Perustoiminnot Luettelo saatavilla olevista verkoista näytetään. Naputa verkkoa, johon haluat liittää ja napauta Yhdistä. Jos yhdistät salattuun langattomaan verkkoon, syötä verkon salasana pyydettäessä ja napauta Yhdistä. Ohjelmiston päivitys Aina kun ohjelmistosta on saatavilla uusi versio, järjestelmä havaitsee päivityksen automaattisesti, ja ilmoittaa sen lataamisesta joka kerta, kun kytket näytön päälle. Ohjelmiston päivitykseen on kaksi eri tapaa. Jos haluat päivittää ohjelmiston internetin kautta, valitse VERKON PÄIVITYS ja paina sitten OK -painiketta kaukosäätimessä. Jos haluat päivittää ohjelmiston USB-portin kautta, valitse USB PÄIVITYS ja paina sitten OK -painiketta kaukosäätimessä. Tai voit ohittaa tämän vaiheen ja päivittää ohjelmiston myöhemmin. Ohjelmiston päivitysprosessi voi viedä jonkin aikaa. Älä sammuta laitetta tai katkaise Internet-yhteyttä päivityksen aikana. Kaikki keskeytykset ohjelmiston päivityksen aikana voivat vaurioittaa näyttöäsi pysyvästi.

34 30 Perustoiminnot Palautus oletusasetuksiin Jos sinulla on ongelmia näyttösi kanssa, voit palauttaa kaikki asetukset tehdasasetuksiin. Ennen tehdasasetusten palauttamista varmista, että varmuuskopioit tärkeät tiedot ja tiedostot. Näytön nollaukseen on kaksi eri tapaa. OSD-valikon kautta 1. Paina MENU -painiketta kaukosäätimessä, tai napauta Näyttöasetukset ( ) - kuvaketta sivupalkin valikossa avataksesi OSD-valikon. 2. Paina tai -painiketta kaukosäätimessä (tai pyyhkäise vasemmalle tai oikealle OSD-valikon yläosaa pitkin näytöllä) Asetus -valikon valitsemiseksi. 3. Paina Asetus -valikossa tai -painiketta kaukosäätimessä (tai vieritä alas ruudulla) valitaksesi Palauta oletukseen. 4. Vahvistus tulee näkyviin näytölle, valitse Kyllä nollataksesi näytön. Android OS:n kautta 1. Paina KOTI ( ) -painiketta kaukosäätimessä, tai napauta Koti ( ) -kuvaketta sivupalkin valikossa avataksesi Androidin aloitusnäytön. 2. Valitse aloitusnäytöllä Asetukset ( ) > Tallennustila ja nollaus ( ). 3. Valitse Tallennustila ja nollaus -valikossa Tehdastietojen asetukset. 4. Valitse Tehdastietojen asetukset -valikossa Tehdastietojen asetukset > Pyyhi kaikki. 5. Vahvistus tulee näkyviin näytölle, valitse Kyllä nollataksesi näytön. Äänenvoimakkuuden tason säätö säätää Paina VOL- / VOL+ kaukosäätimessä, tai napauta Työkalut ( ) > Äänenvoimakkuus ( ) sivupalkin valikossa äänenvoimakkuuden säätämiseksi.

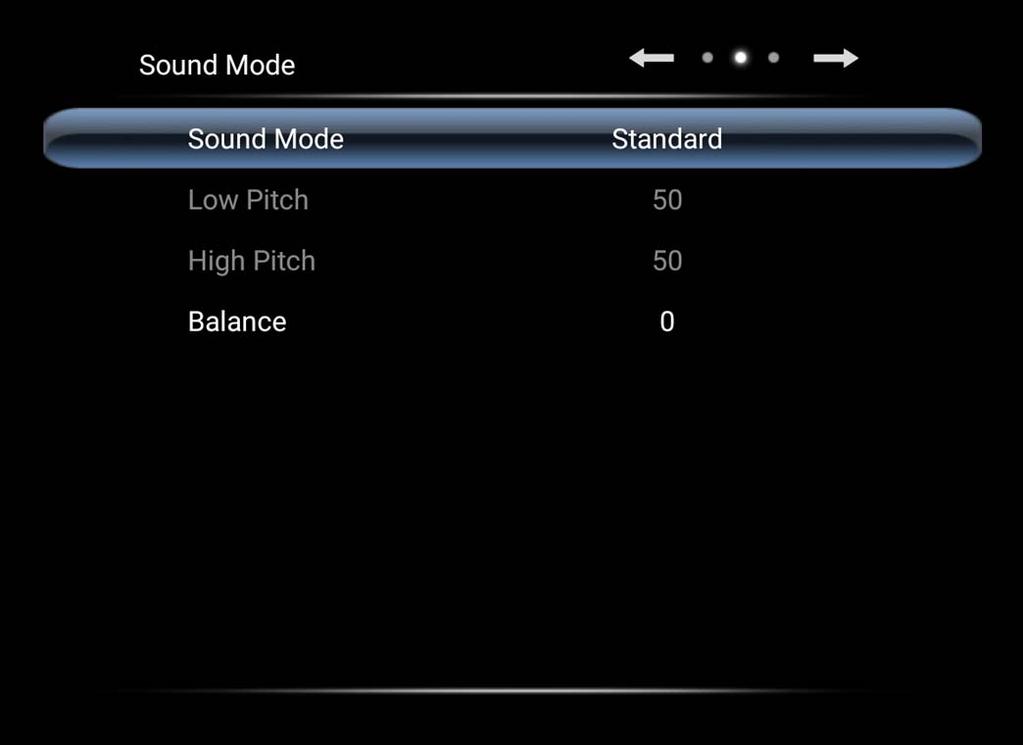

35 OSD (ruutunäyttö) 31 OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuvatila Äänitila Asetus Kuvatila Kontrasti Kirkkaus Sävy Terävyys Värikylläisyys PC-kuvan tila Värilämpötila Zoomaustila Äänitila Matala äänentaso Korkea äänentaso Tasapaino Valikon aika Kuvan vääristymisen estäminen HDMI_CEC HDMI EDID -versio Valoanturi Näppäimistön lukitus IR-lukitus Kytke päälle tila Virransäästötila Uudelleenkäynnistyksen lähde Ohjelmiston päivitys (USB) Palauta oletukseen Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

36 32 OSD (ruutunäyttö) OSD-valikon toiminnot Kosketusruudun käyttö 1. Pyyhkäise näytön oikeasta reunasta näyttääksesi sivupalkin valikon, ja napauta Näyttöasetukset ( ) avataksesi OSD-valikon. Kaukosäätimen käyttö 1. Paina MENU -painiketta avataksesi OSD-valikon. 2. Pyyhkäise vasemmalle tai oikealle OSDvalikon yläosassa näytöllä valitaksesi alavalikon. 2. Paina tai -painiketta valitaksesi kohteen. 3. Vieritä ylös tai alas kohteiden selaamiseksi. 3. Paina OK -painiketta vahvistaaksesi valinnat. 4. Napauta valintaa säätääksesi ja tallentaaksesi asetukset. 4. Paina ja -painiketta valitaksesi ominaisuuden ja paina tai - painiketta säätääksesi asetuksia. Paina OK -painiketta muutosten vahvistamiseksi.

37 OSD (ruutunäyttö) 33 Kuvatila valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Nimi Kuvatila Kuvaus Asettaa näyttötilan. Saatavilla olevat tilat ovat pc, kirkkaus, standardi, Eyecare ja Käyttäjä. Ominaisuuksia, kuten Kontrasti, Kirkkaus, Sävy, Terävyys, Värikylläisyys ja PC-kuvan tila voidaan säätää, jos tila on asetettu Käyttäjä. Kontrasti Kirkkaus Sävy Terävyys Värikylläisyys PC-kuvan tila Värilämpötila Jos tila on asetettu Eyecare, alhainen sininen valo aktivoidaan. Säätää tummuuden ja valoisuuden välistä eroa. Säätää kirkkaiden ja tummien varjojen tasapainoa. Asettaa asteen värien hahmottamiselle. Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. Asettaa värien puhtausasteen. Säätää PC:n näyttöasetuksia. Asettaa PC:n kuvatilan Autom. viritys synkronoimaan näytön automaattisesti, tai hienosäätää manuaalisesti Kello, Vaihe, Vaakasijainti, ja Pystysijainti. Säätää värilämpötilaa. Saatavilla olevat valinnat ovat Kylmä, luonnollinen, ja Lämmin.

38 34 OSD (ruutunäyttö) Zoomaustila Asettaa näytetyn kuvan kuvasuhteen. Tuettu kuvasuhde vaihtelee tulolähteestä riippuen: HDMI: Autom., Panoraama, Just Scan, 14:9, PC-tila, Oletus, 16:9 ja 4:3. VGA: 16:9, 4:3, 14:9, PC-tila, ja Oletus. Äänitila valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Nimi Äänitila Matala äänentaso Korkea äänentaso Tasapaino Kuvaus Valitsee esiasetetun äänitilan. Saatavilla olevat tilat ovat Standardi, Musiikki, Elokuva, Urheilu ja Käyttäjä. Ominaisuuksia, kuten Matala äänentaso ja Korkea äänentaso voidaan säätää, jos tila on asetettu Käyttäjä. Säätää basson tasoa. Säätää diskantin tasoa. Säätää äänen tasapainoa vasemman ja oikean kaiutimen välillä.

39 OSD (ruutunäyttö) 35 Asetus valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Software Update(USB) Nimi Valikon aika Kuvan vääristymisen estäminen HDMI_CEC HDMI EDID - versio Valoanturi Näppäimistön lukitus IR-lukitus Kuvaus Säätää OSD-valikon näyttöaikaa. Saatavilla olevat valinnat ovat 5 sekuntia, 10 sekuntia, 15 sekuntia, 20 sekuntia, 30 sekuntia, tai Aina. Ottaa käyttöön/pois käytöstä kuvan kiinnipalamisen toiminnon. Sallii käyttäjän ohjaavan CEC-käyttöisiä laitteita, jotka on liitetty HDMI:n kautta käyttämällä vain yhtä kaukosäädintä. Säätää lähtösignaalin kuvan resoluutiota sopimaan näytön natiiviresoluutioon. Saatavilla olevat valinnat ovat Oletus, EDID 1.4 tai EDID 2.0. Ottaa käyttöön/pois käytöstä ympäröivän valon anturin. Ottaa käyttöön/pois käytöstä ohjauspaneelin painikkeet. Ottaa käyttöön/pois käytöstä syötön kaukosäätimestä.

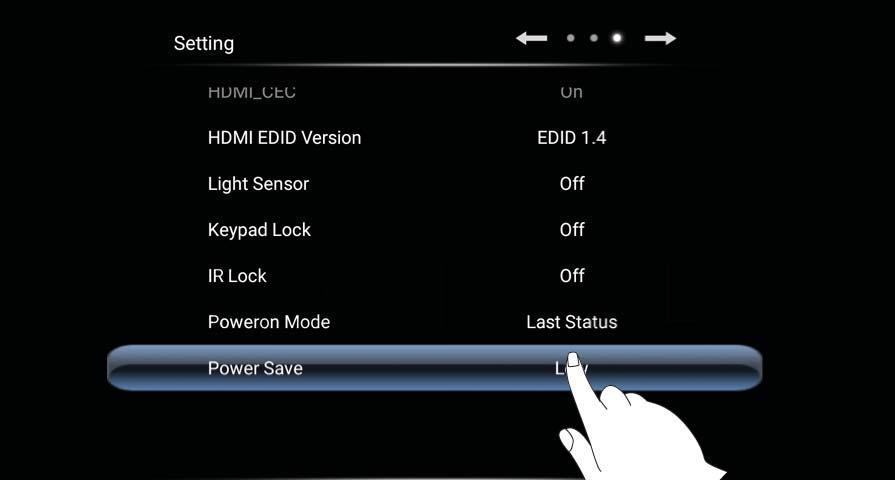

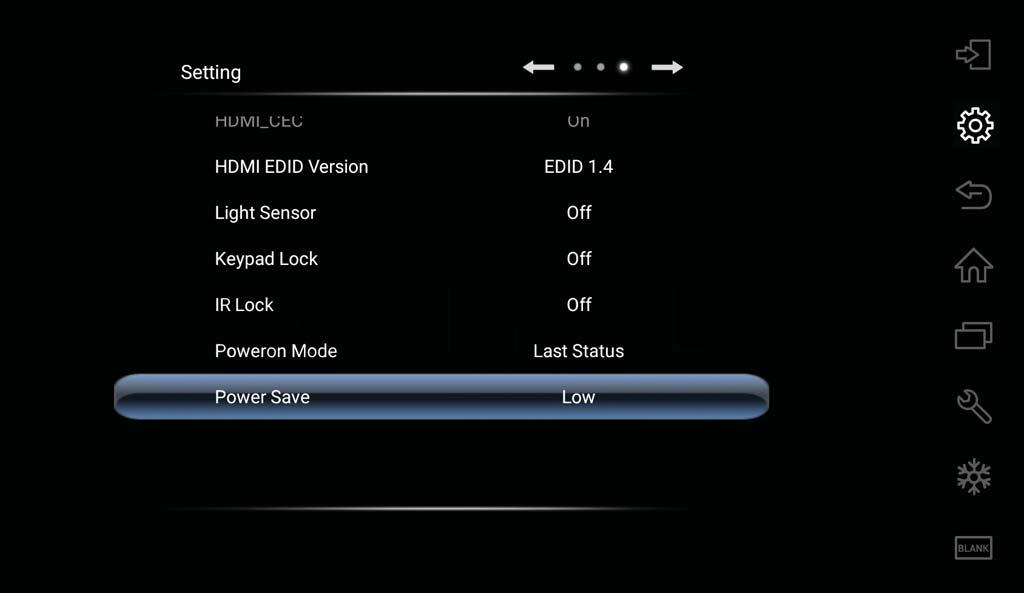

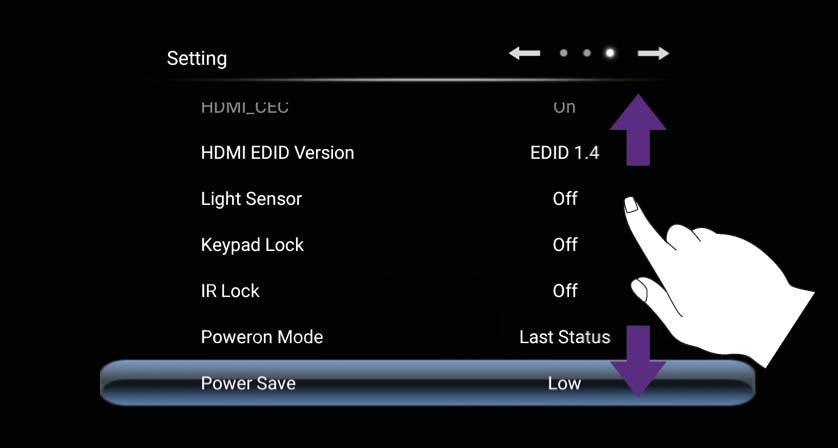

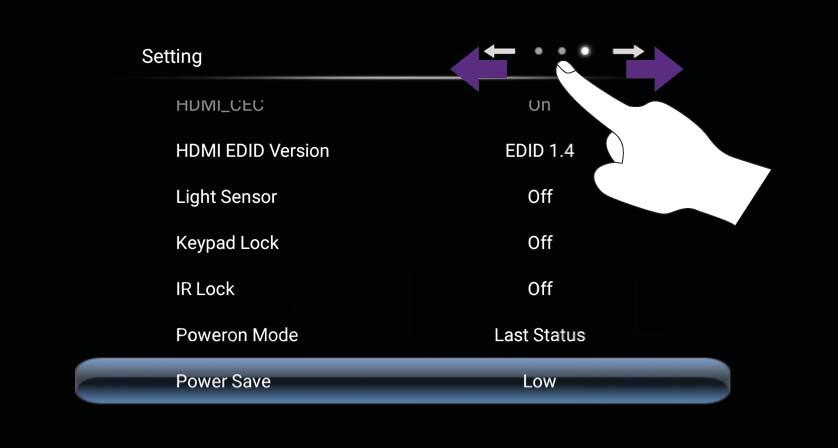

40 36 OSD (ruutunäyttö) Kytke päälle tila Asettaa näytön tiettyyn virtatilaan, kun verkkovirransyöttö on kytketty takaisin päälle (esim. sähkökatkoksen jälkeen). Saatavilla olevat valinnat ovat Valmiustila, Viimeinen tila tai Virta päällä. Virransäästötila Uudelleenkäyn nistyksen lähde Ohjelmiston päivitys (USB) Palauta oletukseen Jos tila on asetettu Valmiustila, paina VIRTA -painiketta ohjauspaneelissa tai kaukosäätimessä kytkeäksesi näytön päälle. Asettaa näytön vähentämään virrankulutusta automaattisesti. Saatavilla olevat valinnat ovat Matala, Korkea tai Pois. Matala: Jos näyttö ei saa signaalia tai toimintoja 5 minuuttiin, ruutu menee tyhjäksi, kunnes tulolähteestä havaitaan signaali. Korkea: Jos näyttö ei vastaanota signaalia tai mitään toimintoja 5 minuuttiin, se siirtyy automaattisesti valmiustilaan. Pois: Näyttö pysyy aina virta päällä -tilassa. Asettaa videolähteen uudelleenkäynnistyksen jälkeen. Saatavilla olevat valinnat ovat Viimeinen syöttö, VGA, HDMI 1, HDMI 2, HDMI 3, HDMI 4, OPS ja Android. Päivittää järjestelmän ohjelmiston uuteen versioon. Palauttaa kaikki parametrit tehdasasetuksiin.

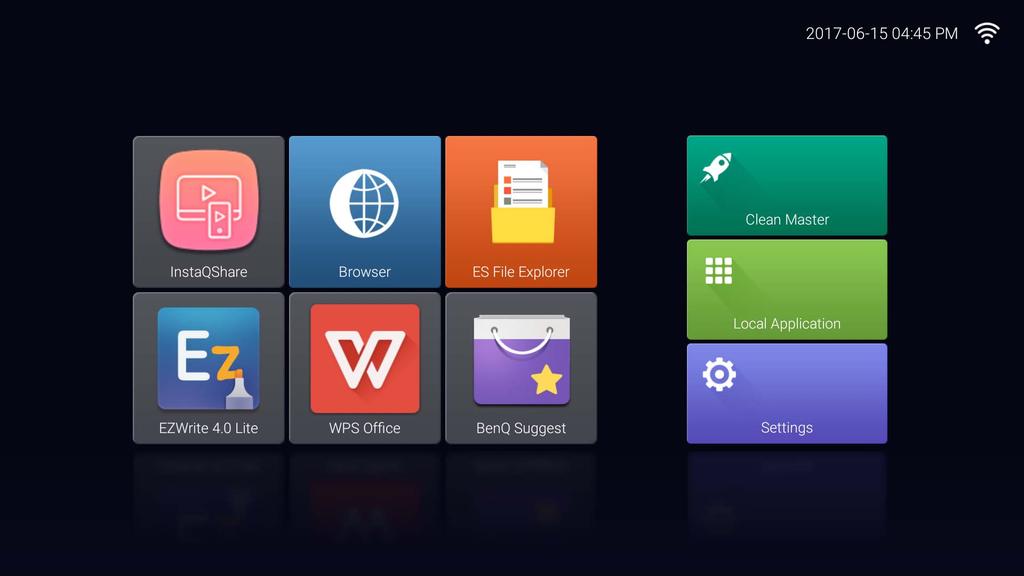

41 Android OS:n käyttö Vaihda Android OS:iin: Android OS:n käyttö Paina VALIKKO ( ) -painiketta kaukosäätimessä, tai pyyhkäise ruudun oikeasta reunasta. Sivupalkin valikko tulee näkyviin ruudun oikealle puolelle. 2. Napauta Koti ( ) -kuvaketta sivupalkin valikossa avataksesi Androidin aloitusnäytön. 3. Valitse haluamasi sovellus. Käytä kosketuskynää tai sormeasi: Napauta haluamaasi sovelluksen kuvaketta sovelluksen avaamiseksi. Kaukosäätimen käyttö: Paina 3 tai 4 -painiketta valitaksesi haluamasi sovelluksen ja paina OK -painiketta avataksesi sovelluksen. Valitse Paikallinen sovellus ( ) käyttääksesi kaikkia sovelluksia. Palaa Androidin aloitusnäyttöön painamalla KOTI ( ) -painiketta kaukosäätimessä, tai napauta Koti ( ) -kuvaketta sivupalkin valikossa. Koska järjestelmä ei tue kolmansien osapuolien sovelluksia, käyttäjä ei voi avata sovellusta, vaikka asennus on tehty onnistuneesti.

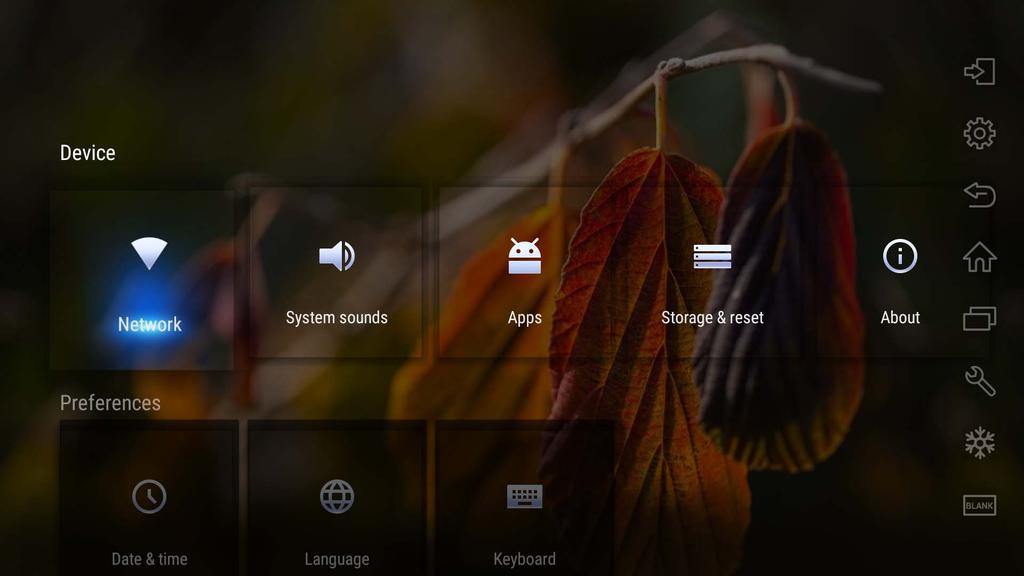

42 38 Android OS:n käyttö Asetukset Napauta käynnistääksesi Asetukset. Tällä sovelluksella voit katsella ja määrittää laitteesi asetukset. Napauta haluttua valikkovalintaa siirtyäksesi sen alavalikkoon. Valikkovalinta Verkko Järjestelmän äänet Sovellukset Tallennustila ja nollaus Tietoja Päiväys ja aika Kieli Näppäimistö Kuvaus Valitse tämä vaihtoehto nähdäksesi verkon tilan tai määrittääksesi verkkoyhteyden. Valitse käynnistääksesi/sammuttaaksesi järjestelmän äänet. Valitse tämä nähdäksesi ladatut sovellukset, järjestelmäsovellukset ja käynnissä olevat sovellukset. Valitse tämä nähdäksesi järjestelmän tallennustilan tiedot tai palauttaaksesi kaikki parametrin oletusasetuksiin. Valitse tämä päivittääksesi ohjelmiston tai nähdäksesi perusjärjestelmän tiedot (eli laitteen nimi, lakitiedot, mallin nimi, ohjelmistoversio, sarjanumero ja rakenteen tiedot). Valitsee tämä vaihtoehto päiväyksen ja ajan asettamiseksi. Valitse tämä vaihtaaksesi järjestelmän kieltä. Valitse tämä määrittääksesi näppäimistön asetukset ja henkilökohtaisen sanakirjan.

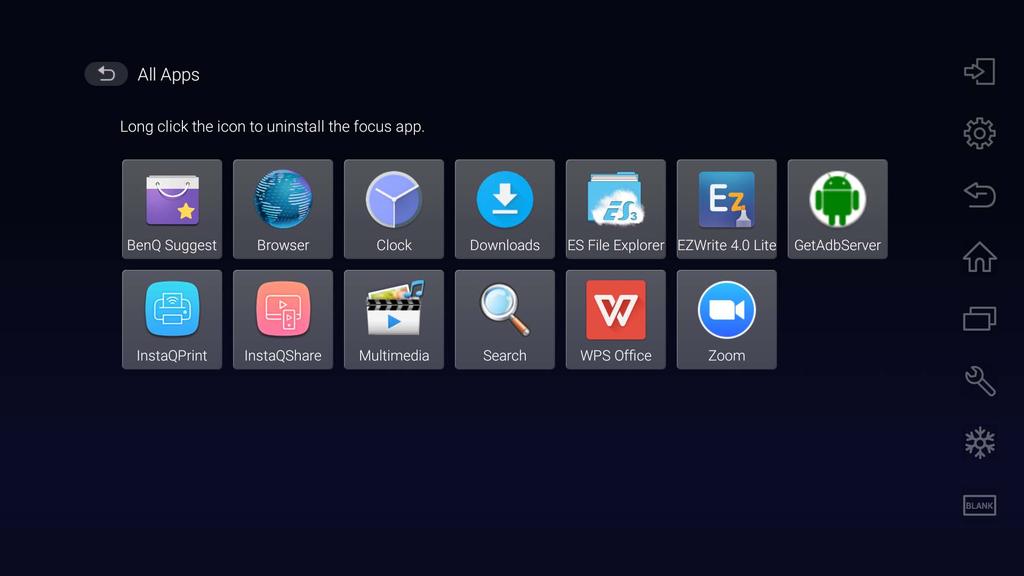

43 Paikallinen sovellus Android OS:n käyttö 39 Napauta käynnistääksesi Paikallinen sovellus. Tästä valikosta voit katsoa kaikkia laitteelle asennettuja sovelluksia. Napauta haluttua sovellusta sen käynnistämiseksi. Sovelluksen nimi/kuvake Kuvaus Näyttää BenQ:n suosittelemat Android-sovellukset. Katso BenQ Suggest ( ) lisätietoja BenQ Suggest sivulla 40. Browser ( ) Siirtyy verkkosivuille. Katso lisätietoja Browser sivulla 41. ES File Explorer ( ) EZWrite 4.0 Lite ( ) InstaQPrint ( ) InstaQShare ( ) Multimedia ( ) WPS Office ( ) Zoom ( ) Hallitse näytön sisäiseen muistiin ja yhdistettyihin tallennuslaitteisiin tallennettuja tiedostoja. Katso lisätietoja ES File Explorer sivulla 42. Piirtää ruudulle tai tekee muistiinpanoja. Katso lisätietoja EZWrite 4.0 Lite -asiakirjoista. Tulostaa näytön sisäiseen muistiin ja yhdistettyihin tallennuslaitteisiin tallennettuja tiedostoja tai näytöllä näytettyjä kuvia. Katso lisätietoja InstaQPrint sivulla 43. Jakaa näytön sisäiseen muistiin ja yhdistettyihin tallennuslaitteisiin tallennettuja tiedostoja. Katso lisätietoja InstaQShare sivulla 44. Selaa näytön sisäiseen muistin tai tallennuslaitteelle tallennettuja multimedia-tiedostoja. Katso lisätietoja Multimedia sivulla 46. Lukee ja muokkaa tiedostoja Office-formaateissa, mukaan lukien *.doc, *.txt, *.xls, *.pdf ja *.ppt. Katso lisätietoja WPS Office sivulla 47. Mahdollistaa videokonferenssin muiden Zoom käyttäjien kanssa.

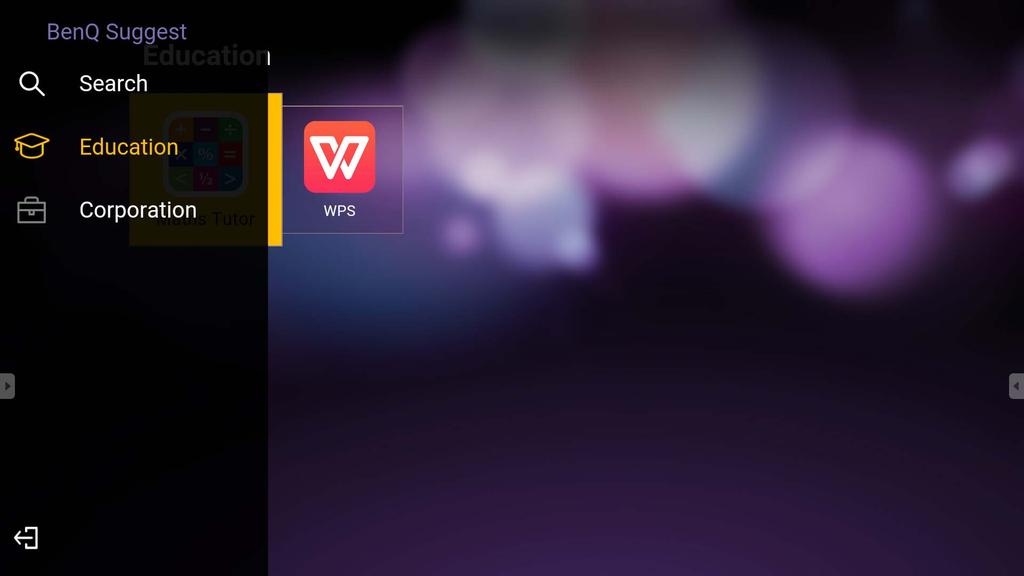

44 40 Android OS:n käyttö BenQ Suggest Napauta käynnistääksesi BenQ Suggest. Tällä sovelluksella voit tarkastella BenQ:n suosittelemia ladattavia sovelluksia. Napauta kategoriaa vasemmassa paneelissa selataksesi suositeltuja sovelluksia. Napauta sovellusta valitusta kategoriasta tarkastellaksesi sovelluksen kuvausta. Toiminto Kuvaus Search ( ) Napauta etsiäksesi sovellusta. Education ( ) Napauta näyttääksesi suositeltuja sovelluksia Education -kategoriassa. Corporation ( ) Napauta näyttääksesi suositeltuja sovelluksia Corporation -kategoriassa. Exit ( ) Napauta sulkeaksesi BenQ Suggest.

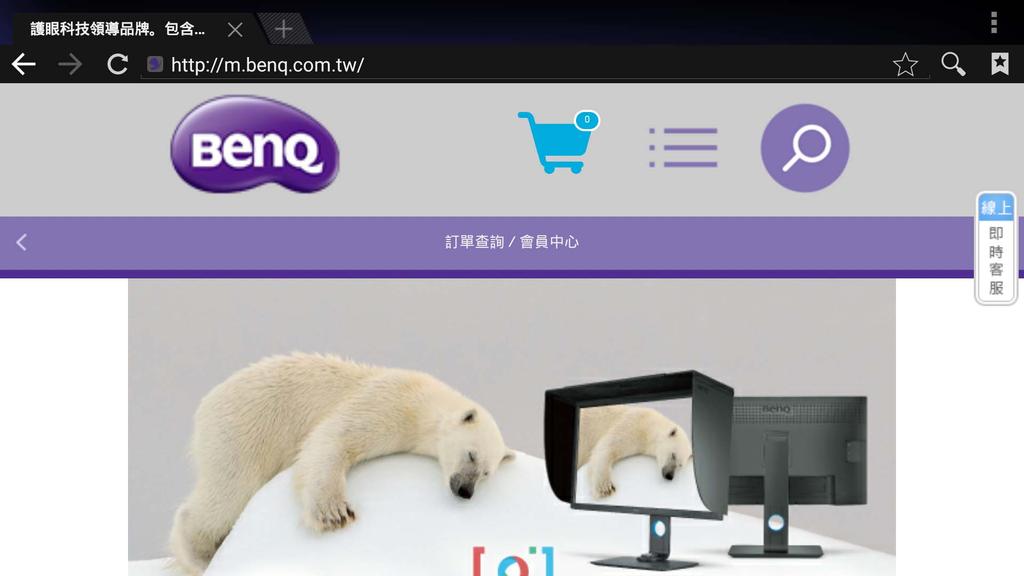

45 Android OS:n käyttö 41 Browser Napauta käynnistääksesi Browser. Tällä sovelluksella voi tarkastella verkkosivuja. Ennen sovelluksen avaamista varmista, että näyttösi on oikein yhdistetty Internetiin. Napauta yläpaneelin kuvakettu aktivoidaksesi sen toiminnon. Liu'uta ruudulla vierittääksesi katseltavaa sivua. Toiminto Kuvaus Osoitepalkki Syötä verkkosivun osoite katsoaksesi sivua. Sulje ( ) Napauta sulkeaksesi nykyisen verkkosivun. Uusi ( ) Napauta avataksesi uuden verkkosivun. Asetukset ( ) Napauta määrittääksesi selaimen asetukset. Takaisin ( ) Napauta palataksesi edelliselle sivulle. Seuraava ( ) Napauta siirtyäksesi seuraavalle sivulle. Päivitä ( ) Napauta päivittääksesi nykyisen verkkosivun. Suosikki ( ) Napauta tallentaaksesi nykyisen verkkosivun kirjanmerkkeihin. Etsi ( ) Napauta hakeaksesi Internetistä. Kirjanmerkit ( ) Napauta valitaksesi kirjanmerkkejä, historian tai tallennettuja suosikkisivujasi.

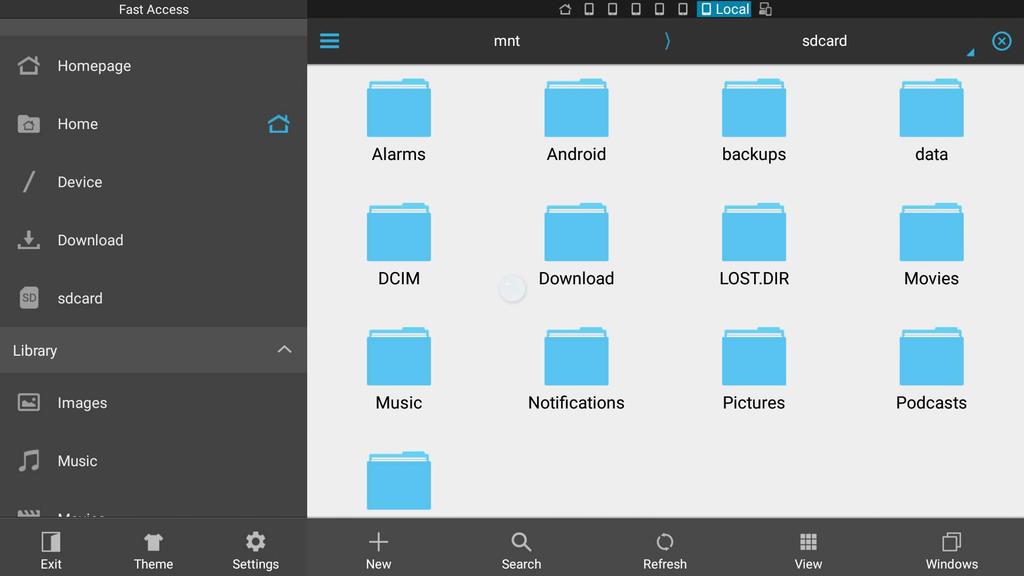

46 42 Android OS:n käyttö ES File Explorer Napauta käynnistääksesi ES File Explorer. Tällä sovelluksella voit hallita tiedostoja ja sovelluksia. Napauta kategoriaa vasemmassa paneelissa ja valitse haluttu kansio selattavaksi. Napauta kansiossa olevaa tiedostoa, voit sitten katsella tai muokata tiedostoa saatavilla olevien vaihtoehtojen mukaisesti. Toiminto Kuvaus Exit ( ) Napauta sulkeaksesi ES File Explorer. Theme ( ) Napauta vaihtaaksesi eri teeman. Settings ( ) Napauta siirtyäksesi lisävalintoihin. New ( ) Napauta luodaksesi uuden kansion. Napauta etsiäksesi tiedostoa sisäisestä muistista tai ulkoiselta Search ( ) laitteelta. Refresh ( ) Napauta ladataksesi nykyisen sivun uudelleen. View ( ) Napauta vaihdellaksesi luettelo- ja kuvakenäkymän välillä. Windows Napauta vaihtaaksesi avoimien ikkunoiden välillä. ( )

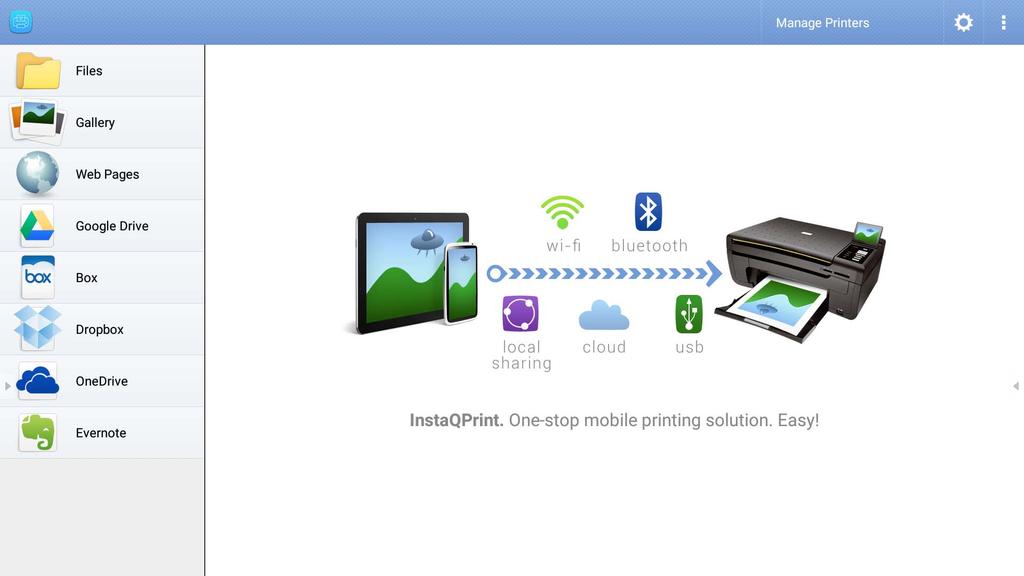

47 InstaQPrint Android OS:n käyttö 43 Napauta käynnistääksesi InstaQPrint. Tällä sovelluksella voit tulostaa tiedoston tai verkkosivun käyttämällä Wi-Fiä tai etätulostinta. Ennen sovelluksen avaamista varmista, että näyttösi on oikein yhdistetty Internetiin. Katso lista tuetuista tulostimista: 1. Napauta valintaa vasemmassa paneelissa ja selaa haluttu tiedosto, valokuva, sivu ja kuva, jonka haluat tulostaa. 2. Napauta Manage Printers valitaksesi mitä tulostinta haluat käyttää. 3. Valitse tulostin: Napauta valintaa saatavilla olevien tulostimen listasta vasemmassa paneelissa. Napauta Scan for Wi-Fi Printers etsiäksesi tulostimia automaattisesti. Napauta Manual Setup lisätäksesi uuden tulostimen manuaalisesti.

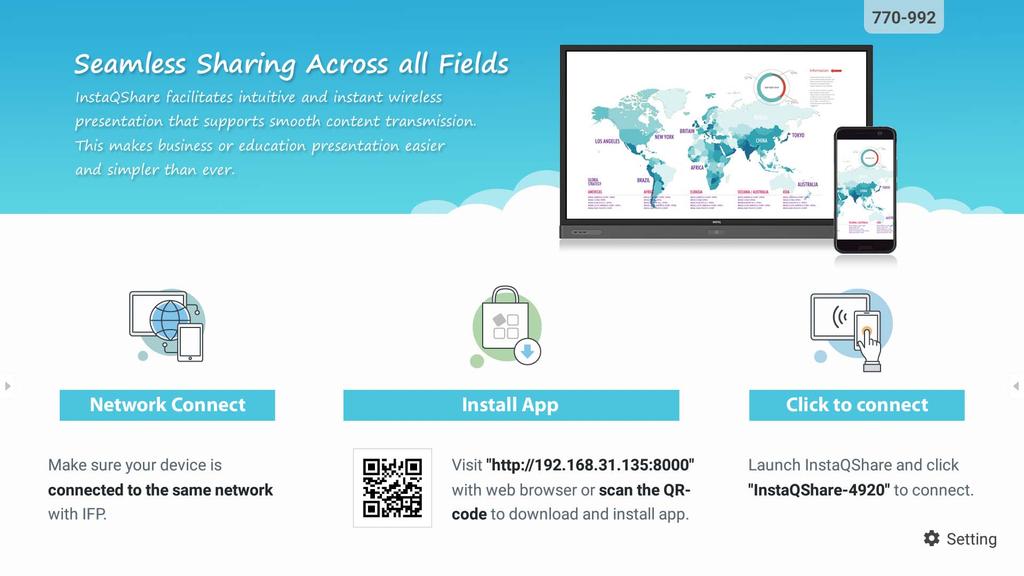

48 44 Android OS:n käyttö InstaQShare Napauta käynnistääksesi InstaQShare. Tällä sovelluksella voit peilata näytön ruudun älypuhelimellasi tabletilla merkintöjen tekemistä varten, peilata älypuhelimesi tai tabletin näytön, tai muuntaa älypuhelimesi tai tablettisi näytön kaukosäätimeksi. Ennen sovelluksen avaamista varmista, että näyttösi on oikein yhdistetty Internetiin. InstaQShare:n käyttö 1. Varmista, että mobiililaitteesi (esim. älypuhelin tai tabletti) ja näyttö ovat yhdistettyjä samaan verkkoon. 2. Skannaa QR-koodi ladataksesi ja asentaaksesi InstaQShare -sovelluksen mobiililaitteellasi. 3. Avaa InstaQShare -sovellus mobiililaitteellasi ja napauta sitten InstaQShare - tunnusta, johon haluat yhdistää. 4. Syötä salasan, joka näytetään näytön oikeassa yläkulmassa. 5. Kun mobiililaitteen yhdistäminen näyttöön on onnistunut, näytölle tulee vahvistusviesti. Napauta Allow näytöllä vahvistaaksesi yhteyden. 6. Kun olet muodostanut yhteyden, voit: Peilata näyttöruudun mobiililaitteellasi napauttamalla TV Mirror mobiililaitteellasi. Peilaa laitteen ruutu näytöllä napauttamalla mobiililaitteellasi. Käytä näyttöä käyttämällä mobiililaitettasi kaukosäätimenä. Kun laite on yhdistetty, toiminnot näytöllä tai mobiililaitteella näkyvät myös mobiililaitteellasi ja näytöllä.

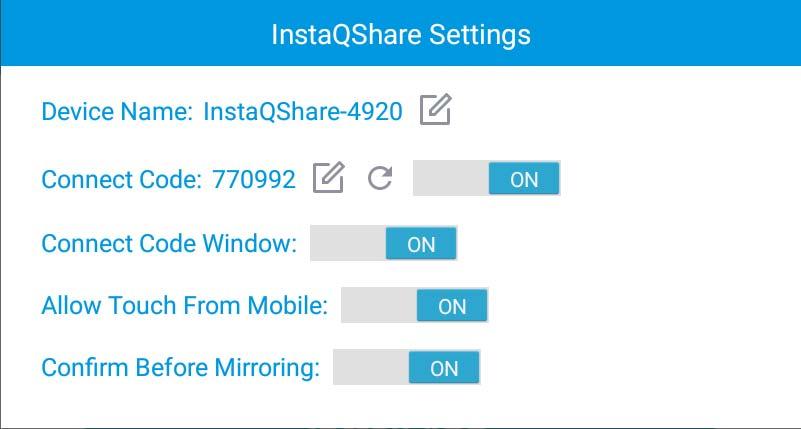

49 Android OS:n käyttö 45 Voit myös napauttaa Asetus ( ) näytön alaoikeassa kulmassa muokataksesi InstaQShare:n asetuksia, kuten InstaQShare tunnuksen nimi, salasana tai peilauksen vahvistusviesti.

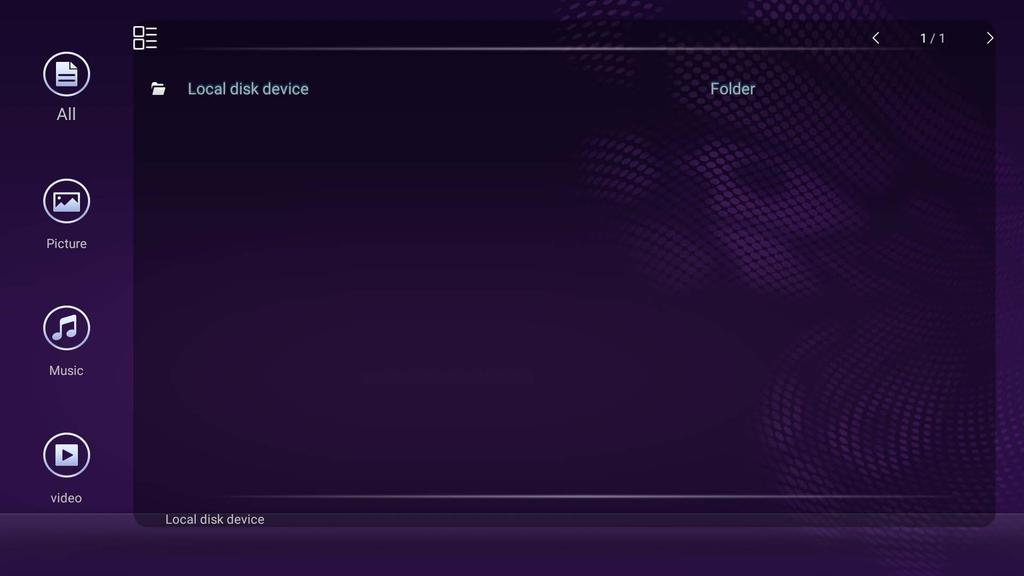

50 46 Android OS:n käyttö Multimedia Napauta käynnistääksesi Multimedia. Tällä sovelluksella voit selata valokuvia, kappaleita tai videoita, joita on tallennettu sisäiseen muistiin tai liitettyyn tallennuslaitteeseen. Napauta Kaikki nähdäksesi kaikki tiedostot. Napauta Kuva nähdäksesi valokuvat. Napauta haluttua kuvaa katsoaksesi sitä koko näytöllä. Napauta Musiikki nähdäksesi äänitiedostot. Napauta haluttua äänitiedostoa toistaaksesi kappaleen/äänitiedoston. Napauta Video nähdäksesi videoita. Napauta haluttua videotiedostoa toistaaksesi videoklipin. Tuetut multimedia -tiedostoformaatit Video Tuetut tiedostomuodot MPEG1 / MPEG2 / MPEG4 / H264 / RM / RMVB / MOV / MJPEG / VC1 / DIVX / FLV Tiedostopääte.avi /.mpg /.dat /.vob /.div /.mov /.mkv /.rm /.rmvb /.mp4 /.mjpeg /.ts /.trp /.wmv /.asf /.flv Valokuva Tuetut tiedostomuodot JPEG / BMP / PNG Ääni Tuetut tiedostomuodot WMA / MP3/ M4A (AAC).jpg /.bmp /.png.wma /.mp3 /.m4a Tiedostopääte Tiedostopääte

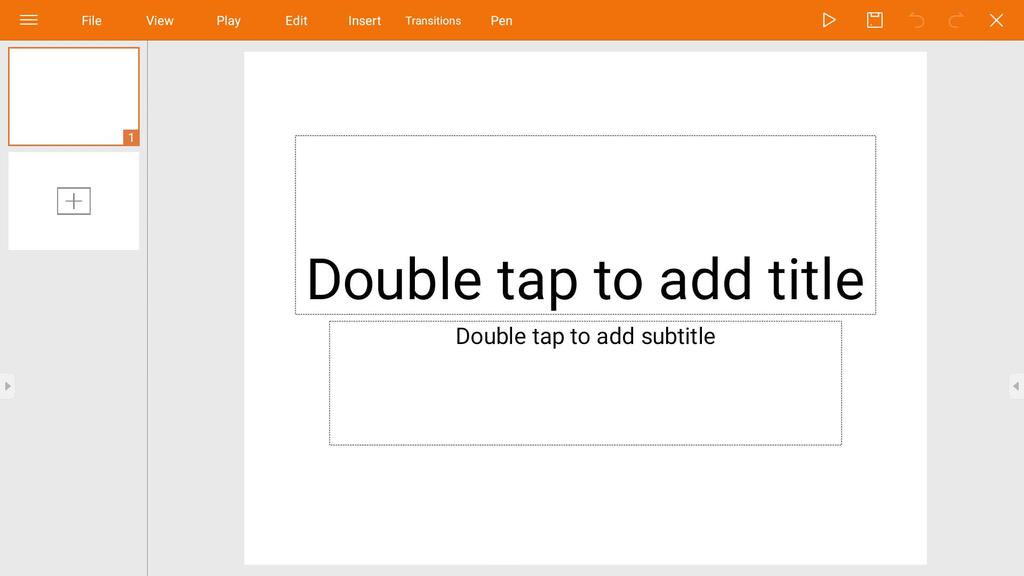

51 WPS Office Android OS:n käyttö 47 Napauta käynnistääksesi WPS Office. Tällä sovelluksella voit avata lähes minkä tahansa tiedostomuodon, myös PDF- ja Microsoft Word-, PowerPoint- ja Excelasiakirjoja. Muokkaa tiedostoa WPS Office: 1. Napauta Open ( ) vasemmassa paneelissa selataksesi ja avataksesi tiedoston, joka sijaitsee joko näytön sisäisessä muistissa, ulkoisessa tallennuslaitteessa tai pilvitallennustilassa. 2. Napauta toimintovalikkoa yläpaneelissa käyttääksesi tiedostomuotojen eri toimintoja. Alla oleva kuvaus koskee Powerpoint-tiedostoa, toimintovalikko muille tiedostomuodoille vaihtelee.
