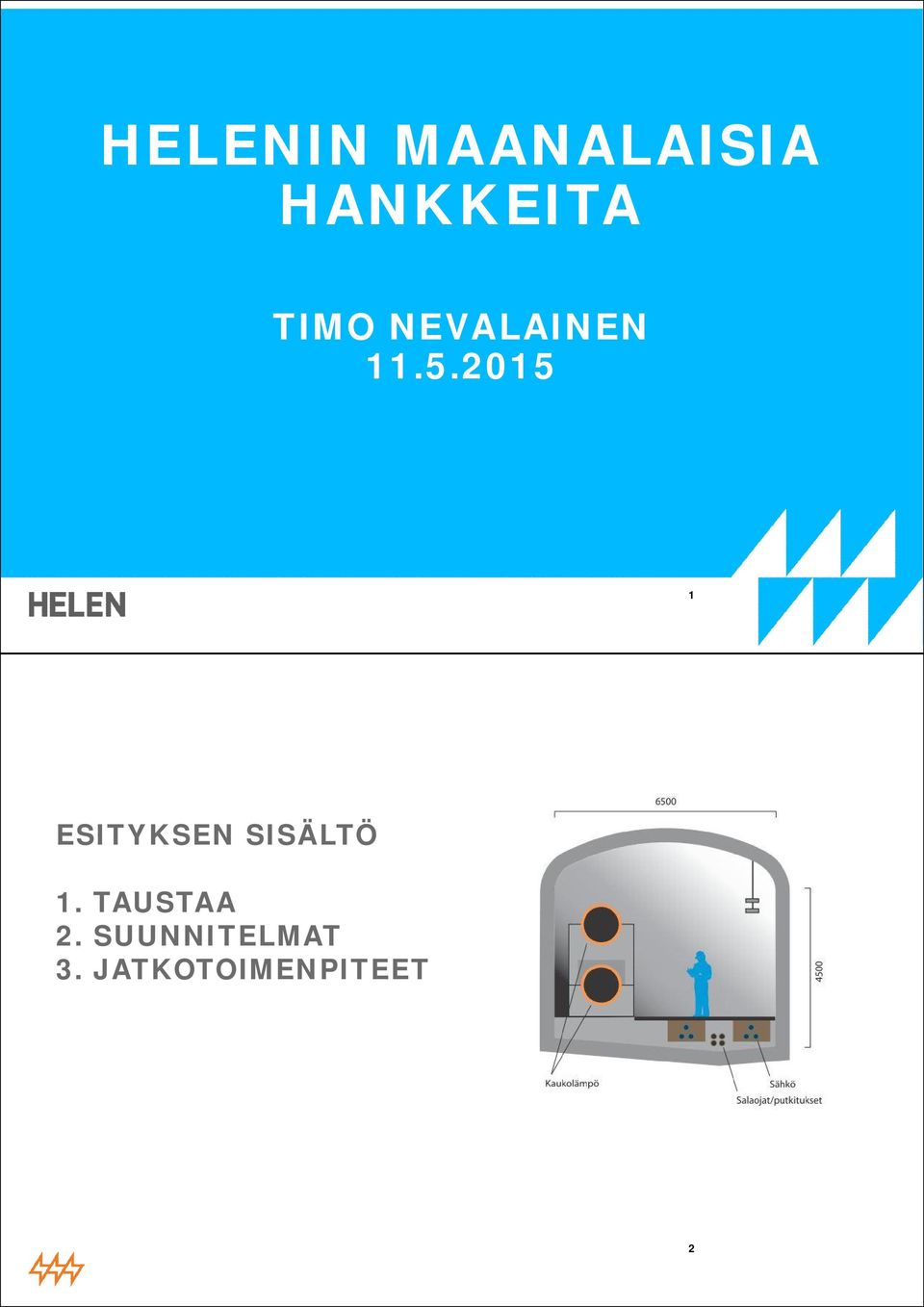

1 HELENIN MAANALAISIA HANKKEITA TIMO NEVALAINEN ESITYKSEN SISÄLTÖ 1. TAUSTAA 3. JATKOTOIMENPITEET 2

2 1. TAUSTAA 3 1. TAUSTAA Lähtökohdat 1. Helsingin ja Vantaan alueiden sähkötehon kasvuennusteet 2. Helsingin kaupunginvaltuuston energiapoliittiset linjaukset : 20 % tuotetusta energiasta uusiutuvilla energialähteillä 20 % vähennys kasvihuonekaasupäästöihin Tavoitteet toteutettu vuoteen 2020 mennessä 4

Helsingin kaupunginvaltuuston energiapoliittiset linjaukset 30.1.

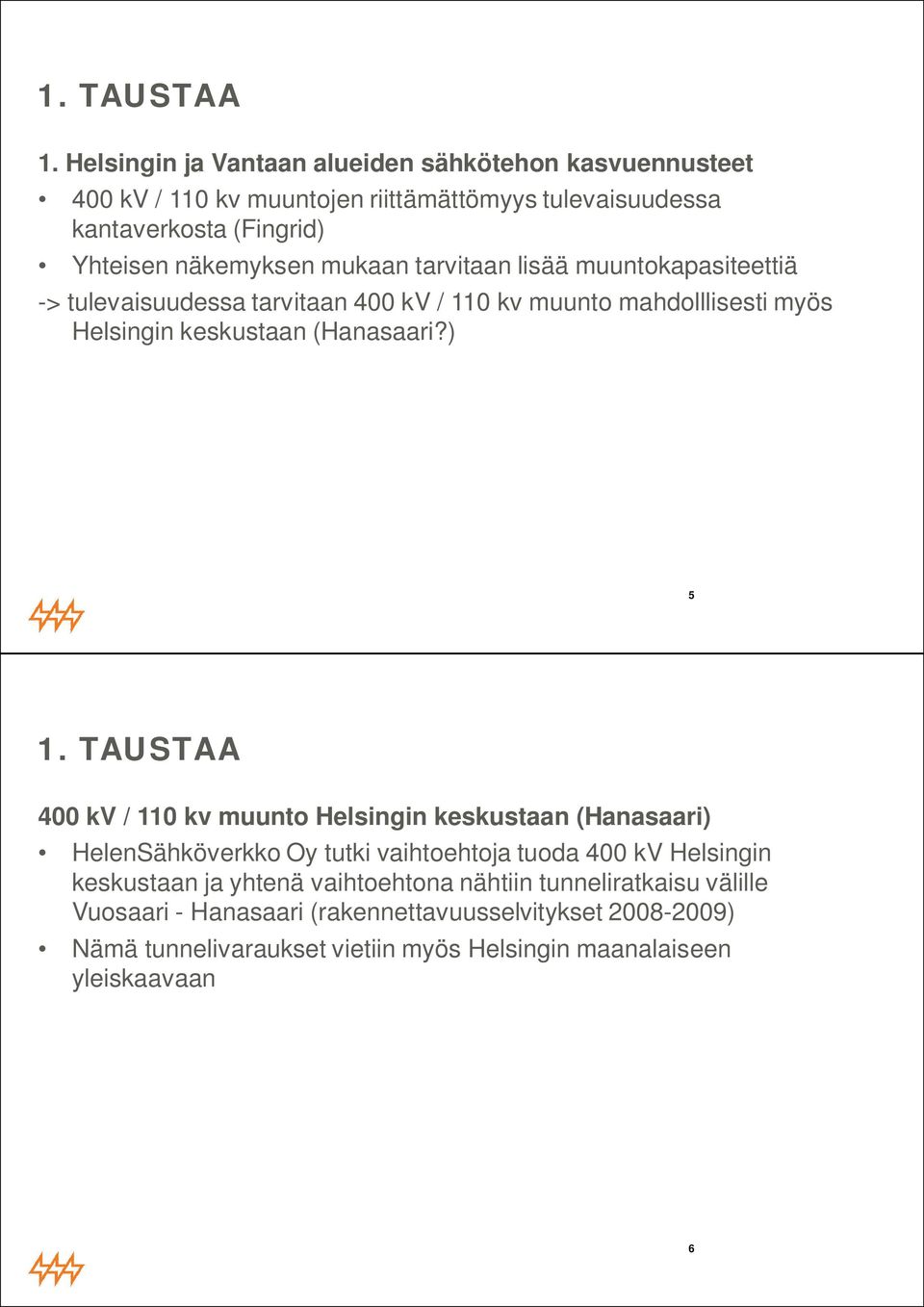

3 1. TAUSTAA 1. Helsingin ja Vantaan alueiden sähkötehon kasvuennusteet 400 kv / 110 kv muuntojen riittämättömyys tulevaisuudessa kantaverkosta (Fingrid) Yhteisen näkemyksen mukaan tarvitaan lisää muuntokapasiteettiä -> tulevaisuudessa tarvitaan 400 kv / 110 kv muunto mahdolllisesti myös Helsingin keskustaan (Hanasaari?) 5 1. TAUSTAA 400 kv / 110 kv muunto Helsingin keskustaan (Hanasaari) HelenSähköverkko Oy tutki vaihtoehtoja tuoda 400 kv Helsingin keskustaan ja yhtenä vaihtoehtona nähtiin tunneliratkaisu välille Vuosaari - Hanasaari (rakennettavuusselvitykset ) Nämä tunnelivaraukset vietiin myös Helsingin maanalaiseen yleiskaavaan 6

mukaan tarvitaan lisää muuntokapasiteettiä -> tulevaisuudessa tarvitaan 400 kv / 110 kv muunto mahdolllisesti myös Helsingin keskustaan (Hanasaari?) 5 1.

4 1. TAUSTAA 2. Helsingin kaupunginvaltuuston energiapoliittiset linjaukset : Helsingin Energian johtopäätökset kaupunginvaltuuston linjaukseen: Uusiutuvien energialähteiden lisäämiseksi yhteistuotannossa nähtiin kaksi päälinjaa / vaihtoehtoa: 1. Uuden biopolttoaineiden käyttöön suunnitellun monipolttoainevoimalaitoksen rakentaminen Vuosaareen 2. Biomassaperäisen polttoaineen käyttö hiiltä korvaamaan nykyisissä voimalaitoksissa (Salmisaari ja Hanasaari) 7 1. TAUSTAA 8

vaihtoehtoa: 1. Uuden biopolttoaineiden käyttöön suunnitellun monipolttoainevoimalaitoksen rakentaminen Vuosaareen 2.

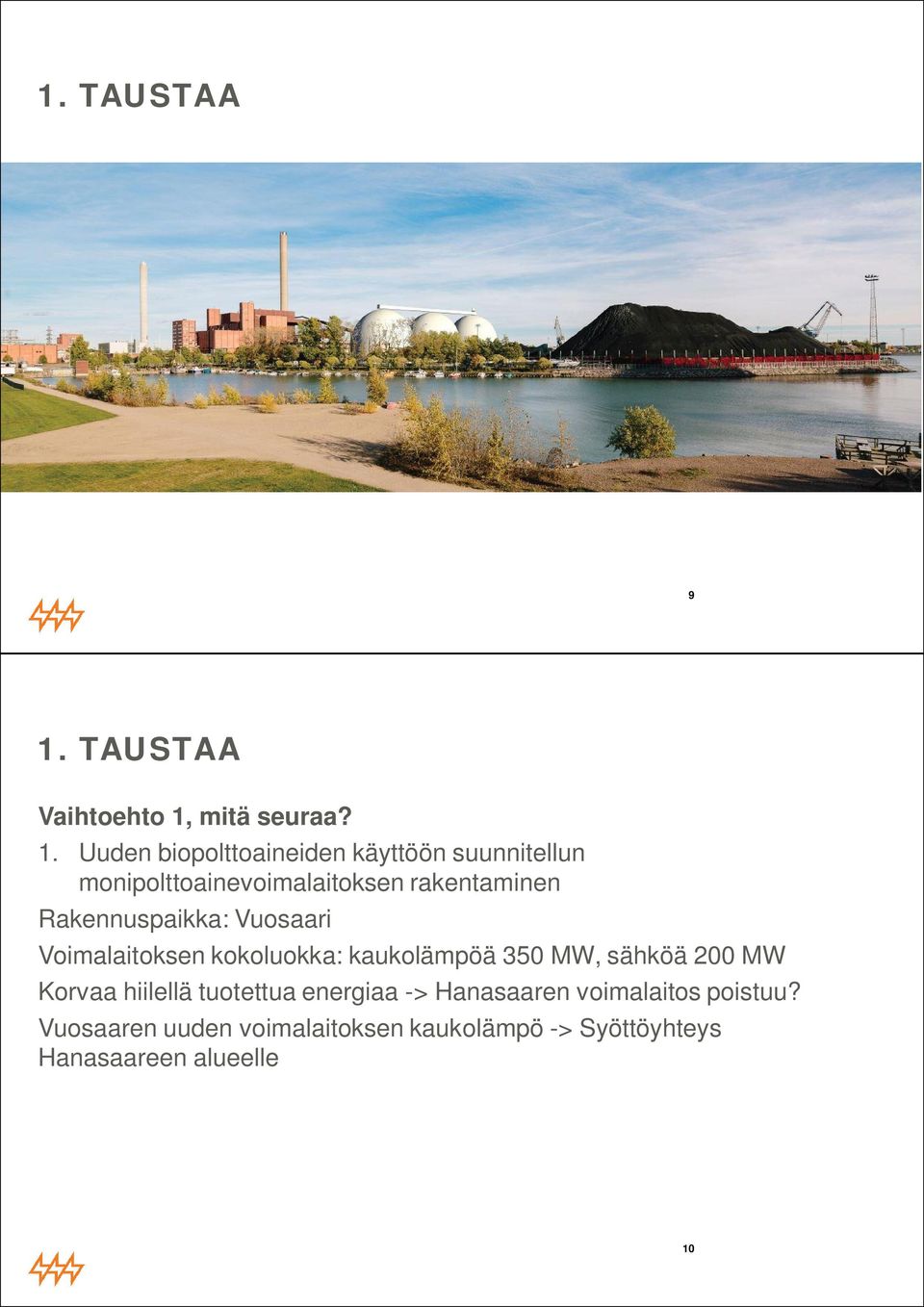

5 1. TAUSTAA 9 1. TAUSTAA Vaihtoehto 1, mitä seuraa? 1. Uuden biopolttoaineiden käyttöön suunnitellun monipolttoainevoimalaitoksen rakentaminen Rakennuspaikka: Vuosaari Voimalaitoksen kokoluokka: kaukolämpöä 350 MW, sähköä 200 MW Korvaa hiilellä tuotettua energiaa -> Hanasaaren voimalaitos poistuu? Vuosaaren uuden voimalaitoksen kaukolämpö -> Syöttöyhteys Hanasaareen alueelle 10

6 1. TAUSTAA Kaukolämpö Vuosaaresta Hanasaareen? Tutkitut vaihtoehdot: 1. Rakennetaan kaukolämpö nykyiseen tunneliin 2. Rakennetaan kaukolämpö osalle nykyistä tunnelia (Vuosaari Myllypuro) ja lisäksi uutta tunnelia (Myllypuro Hanasaari) 3. Rakennetaan kaukolämpö katu- ja puistoalueille (Vuosaari Herttoniemi) ja lisäksi tunneli (Herttoniemi Hanasaari) 4. Rakennetaan kokonaan uusi tunneli välille Vuosaari - Hanasaari TAUSTAA Kaukolämmön siirtoa tutkittiin seuraavien kriteerien perusteella: käytönaikaisten riskien hallinta ja toimitusvarmuus rakennettavuus (teknisen toteutuksen ominaisuudet sekä lupamenettelyt) rakennusaikaiset ympäristövaikutukset rakennusaikaiset riskit nykyiselle linjalle rakennuskustannusten ennustettavuus käytön aikaiset ympäristövaikutukset kustannukset 12

Rakennetaan kaukolämpö katu- ja puistoalueille (Vuosaari Herttoniemi) ja lisäksi tunneli (Herttoniemi Hanasaari) 4. Rakennetaan kokonaan uusi tunneli välille Vuosaari - Hanasaari 11 1.

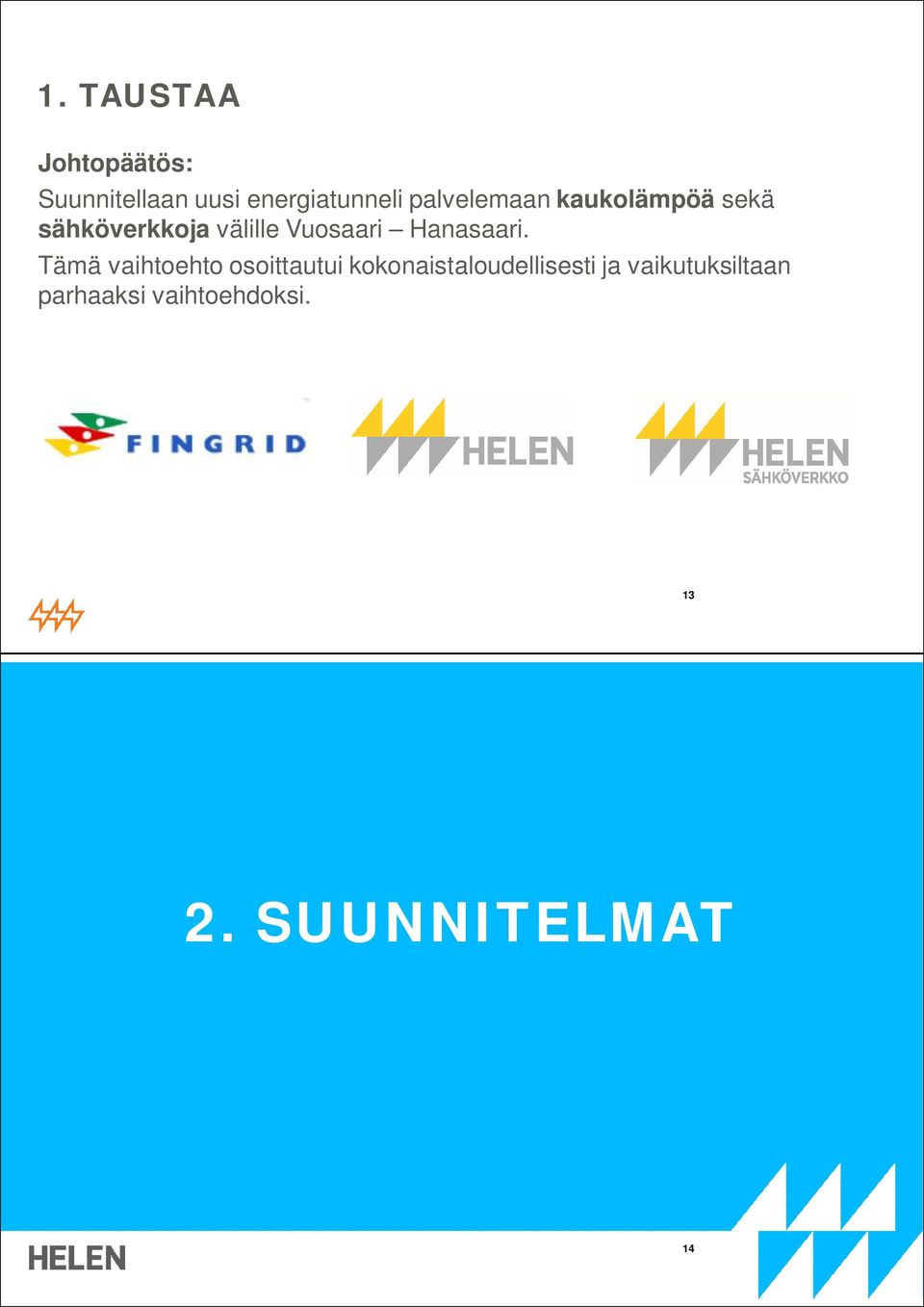

7 1. TAUSTAA Johtopäätös: Suunnitellaan uusi energiatunneli palvelemaan kaukolämpöä sekä sähköverkkoja välille Vuosaari Hanasaari. Tämä vaihtoehto osoittautui kokonaistaloudellisesti ja vaikutuksiltaan parhaaksi vaihtoehdoksi

8 Pääsuunnittelijat Kalliorakennussuunnittelu: Helsingin kaupunki Kiinteistöviraston Geotekninen osasto Rakennesuunnittelu: Pöyry Finland Oy Arkkitehtisuunnittelu: Arkkitehtitoimisto Virkkunen & Co 15 Poikkileikkauksen vaihtoehdot 16

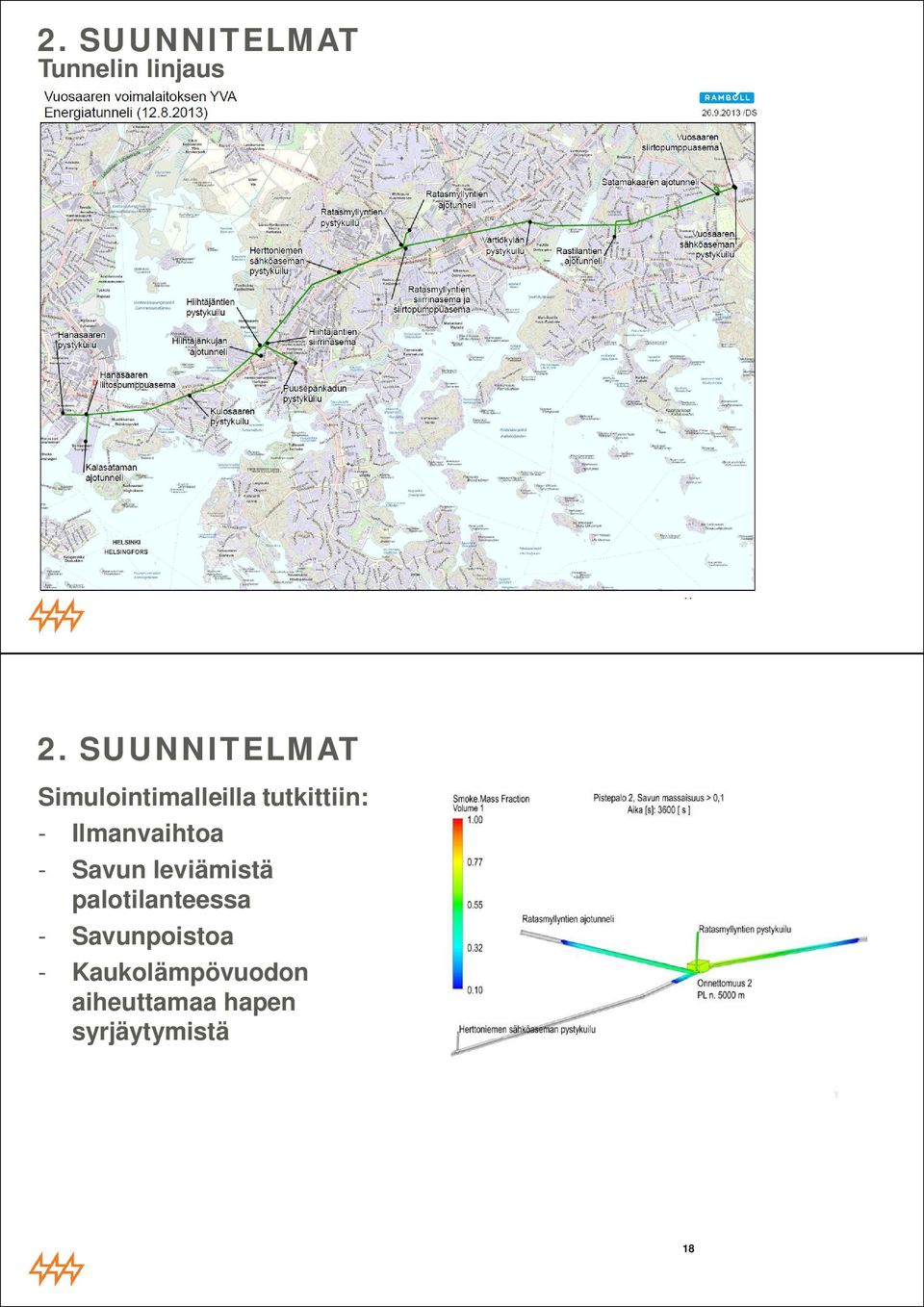

9 Tunnelin linjaus 17 Simulointimalleilla tutkittiin: - Ilmanvaihtoa - Savun leviämistä palotilanteessa - Savunpoistoa - Kaukolämpövuodon aiheuttamaa hapen syrjäytymistä 18

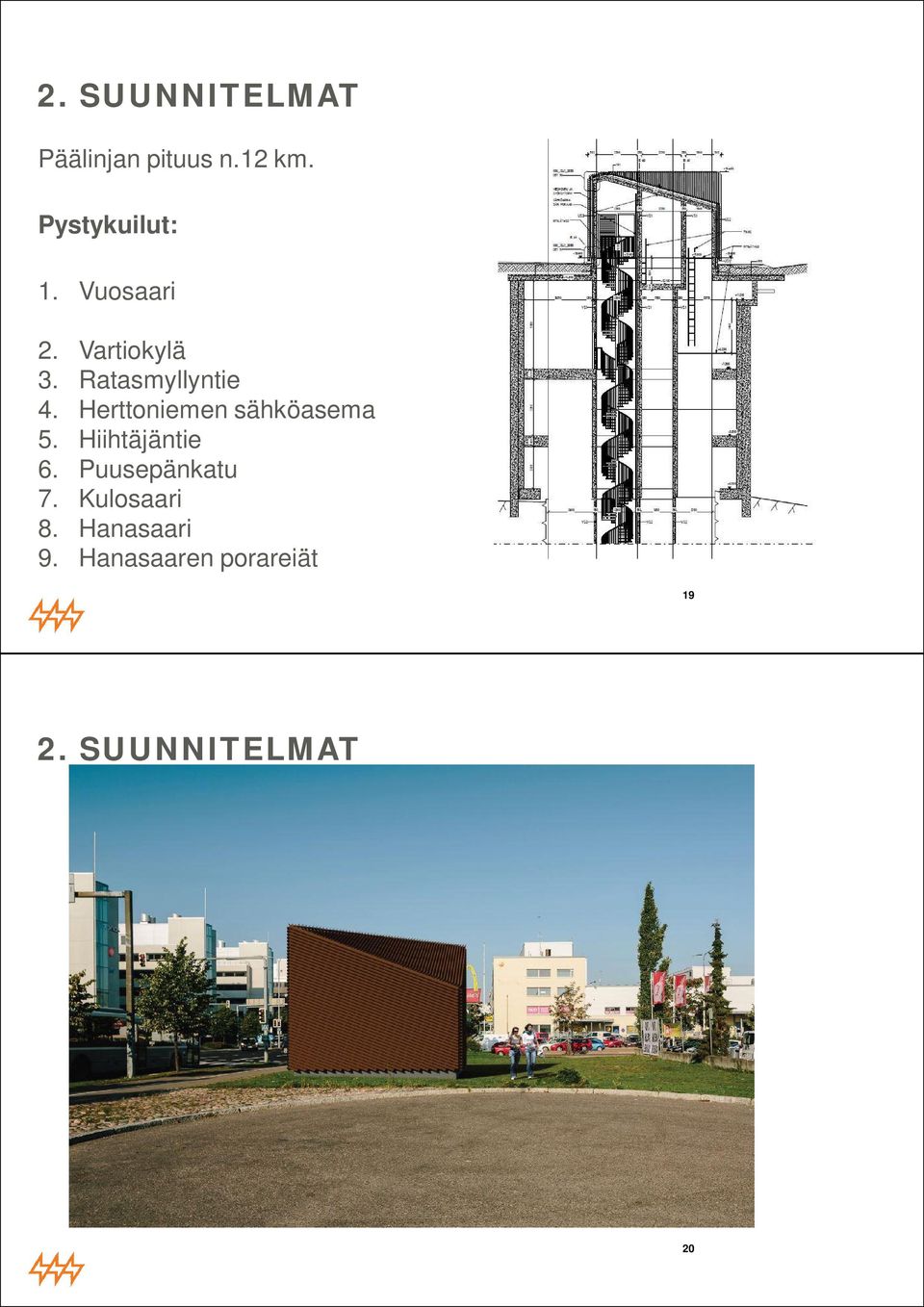

10 Päälinjan pituus n.12 km. Pystykuilut: 1. Vuosaari 2. Vartiokylä 3. Ratasmyllyntie 4. Herttoniemen sähköasema 5. Hiihtäjäntie 6. Puusepänkatu 7. Kulosaari 8. Hanasaari 9. Hanasaaren porareiät 19 20

11 Ajotunnelit: 1. Satamakaari 2. Rastilantie 3. Ratasmyllyntie 4. Hiihtäjänkuja 5. Sompasaari 21 22

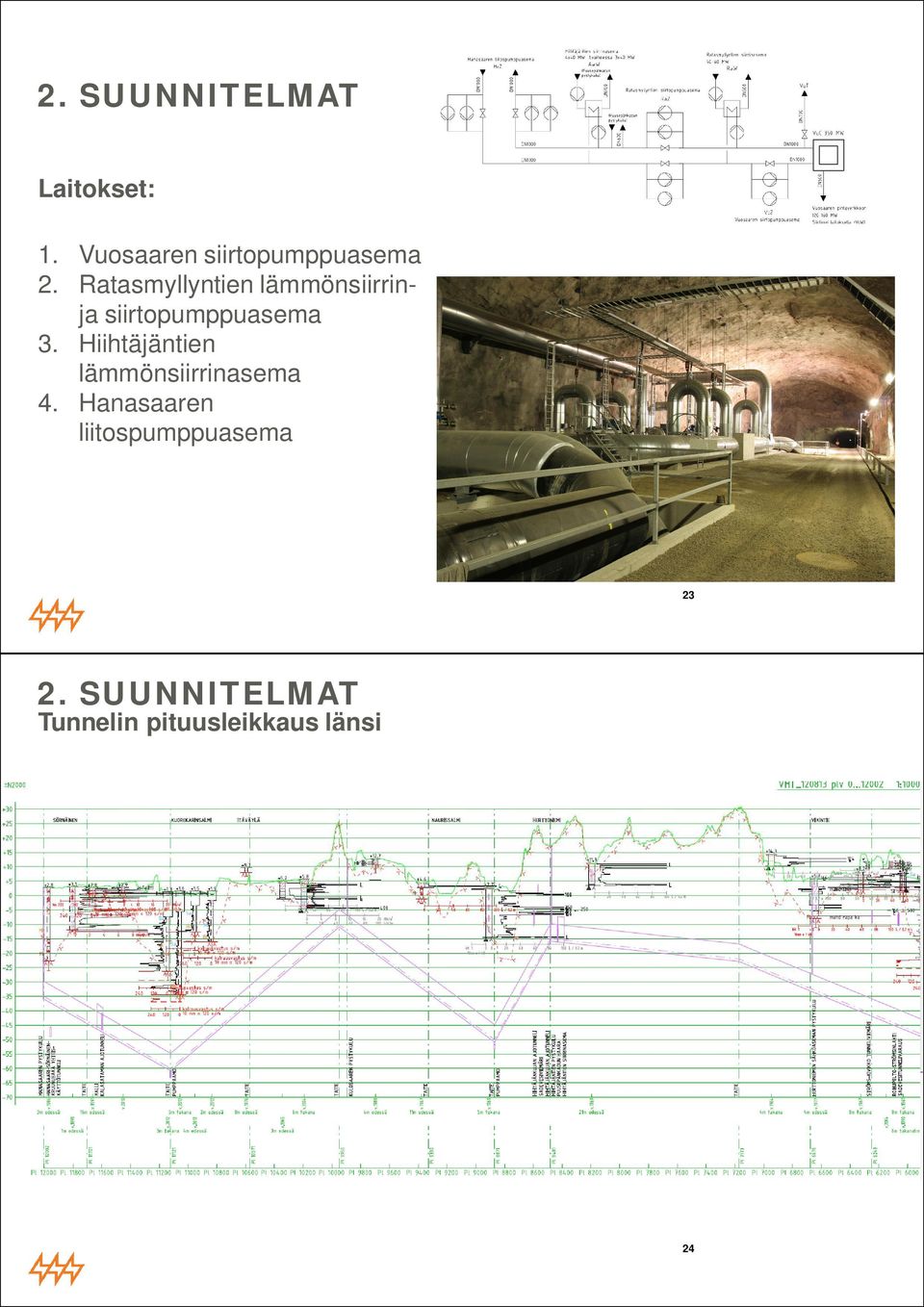

12 Laitokset: 1. Vuosaaren siirtopumppuasema 2. Ratasmyllyntien lämmönsiirrinja siirtopumppuasema 3. Hiihtäjäntien lämmönsiirrinasema 4. Hanasaaren liitospumppuasema 23 Tunnelin pituusleikkaus länsi 24

13 Tunnelin pituusleikkaus itä 25 Urakka-alueet 26

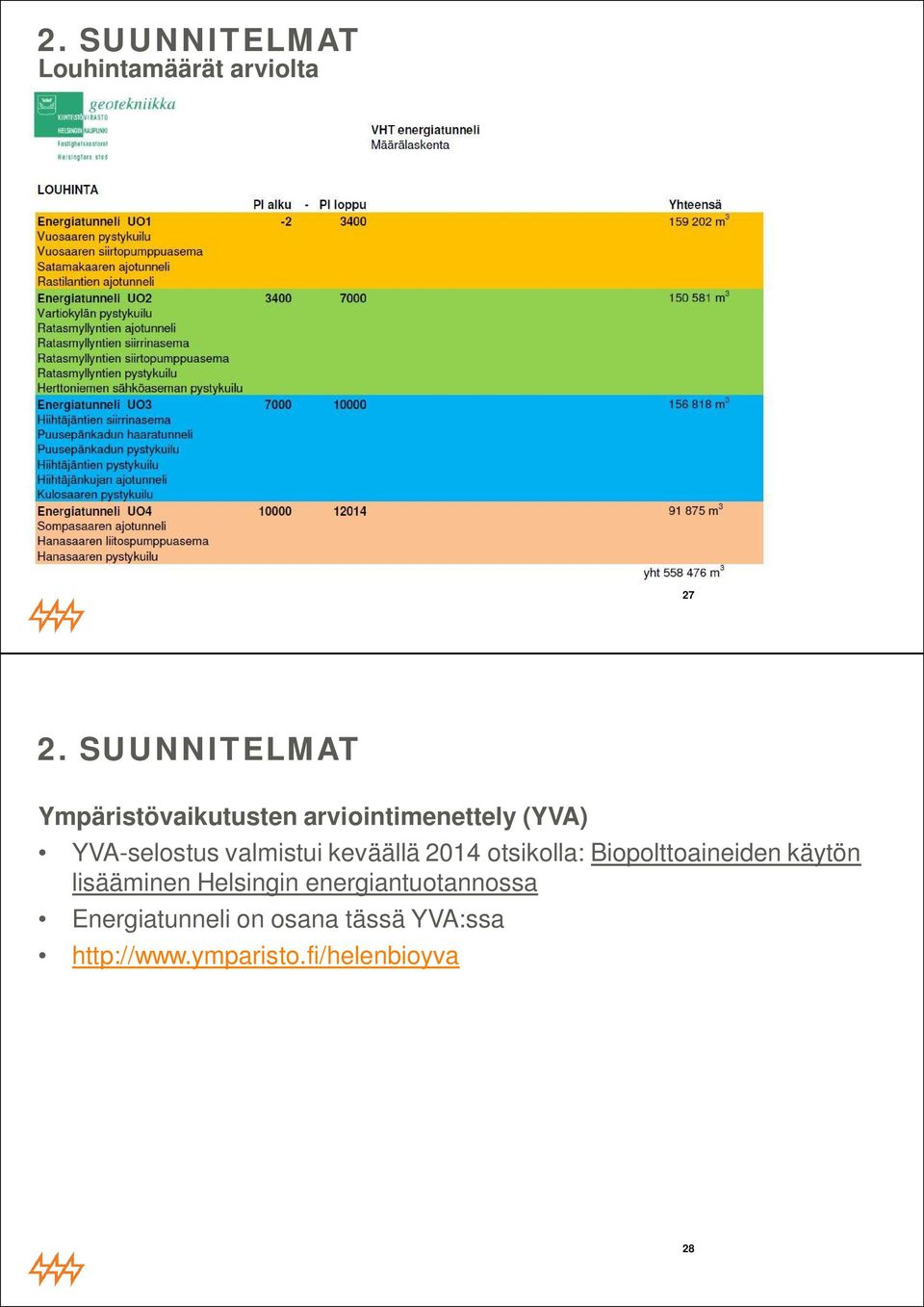

14 Louhintamäärät arviolta 27 Ympäristövaikutusten arviointimenettely (YVA) YVA-selostus valmistui keväällä 2014 otsikolla: Biopolttoaineiden käytön lisääminen Helsingin energiantuotannossa Energiatunneli on osana tässä YVA:ssa 28

otsikolla: Biopolttoaineiden käytön lisääminen Helsingin

15 Vuosaari Länsisalmi energiatunneli Mahdollisia käyttäjiä: 400 kv, Helen/Fingrid Kaukolämpö HSY vesihuolto 29 Päälinjan pituus n.5 km. Pystykuilut ja ajotunnelit: 1. Niinisaarentien pystykuilu 2. Vuosaaren kaatopaikan ajotunneli 3. Mustavuoren ajotunneli 4. Kartanon ajotunneli 5. Länsisalmentien ajotunneli 6. Långmosseninkujan pystykuilu 7. Länsisalmen sähköaseman pystykuilu 30

Niinisaarentien pystykuilu 2. Vuosaaren kaatopaikan ajotunneli 3. Mustavuoren ajotunneli 4.

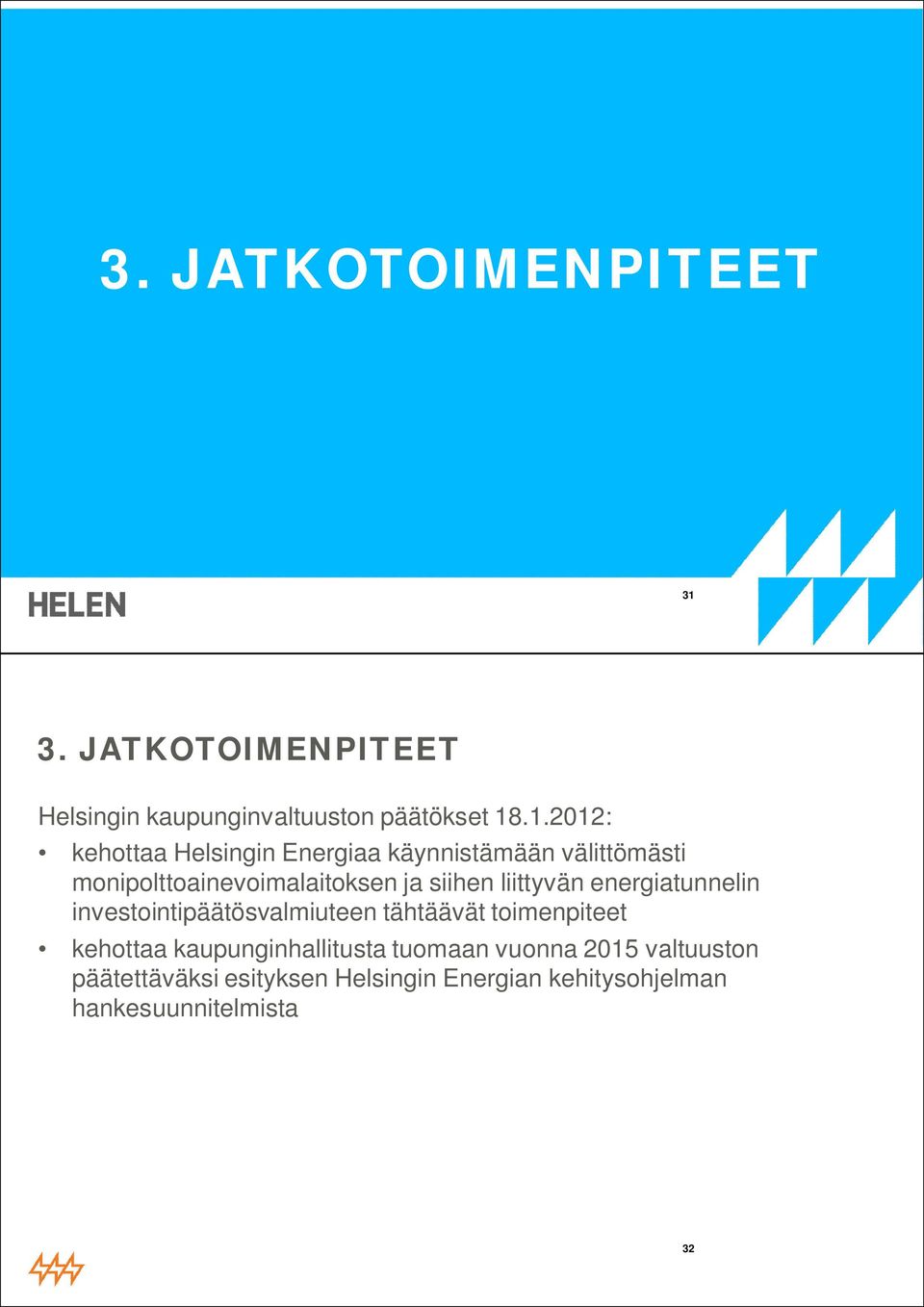

16 3. JATKOTOIMENPITEET JATKOTOIMENPITEET Helsingin kaupunginvaltuuston päätökset : kehottaa Helsingin Energiaa käynnistämään välittömästi monipolttoainevoimalaitoksen ja siihen liittyvän energiatunnelin investointipäätösvalmiuteen tähtäävät toimenpiteet kehottaa kaupunginhallitusta tuomaan vuonna 2015 valtuuston päätettäväksi esityksen Helsingin Energian kehitysohjelman hankesuunnitelmista 32

.1.2012: kehottaa Helsingin Energiaa käynnistämään välittömästi monipolttoainevoimalaitoksen ja

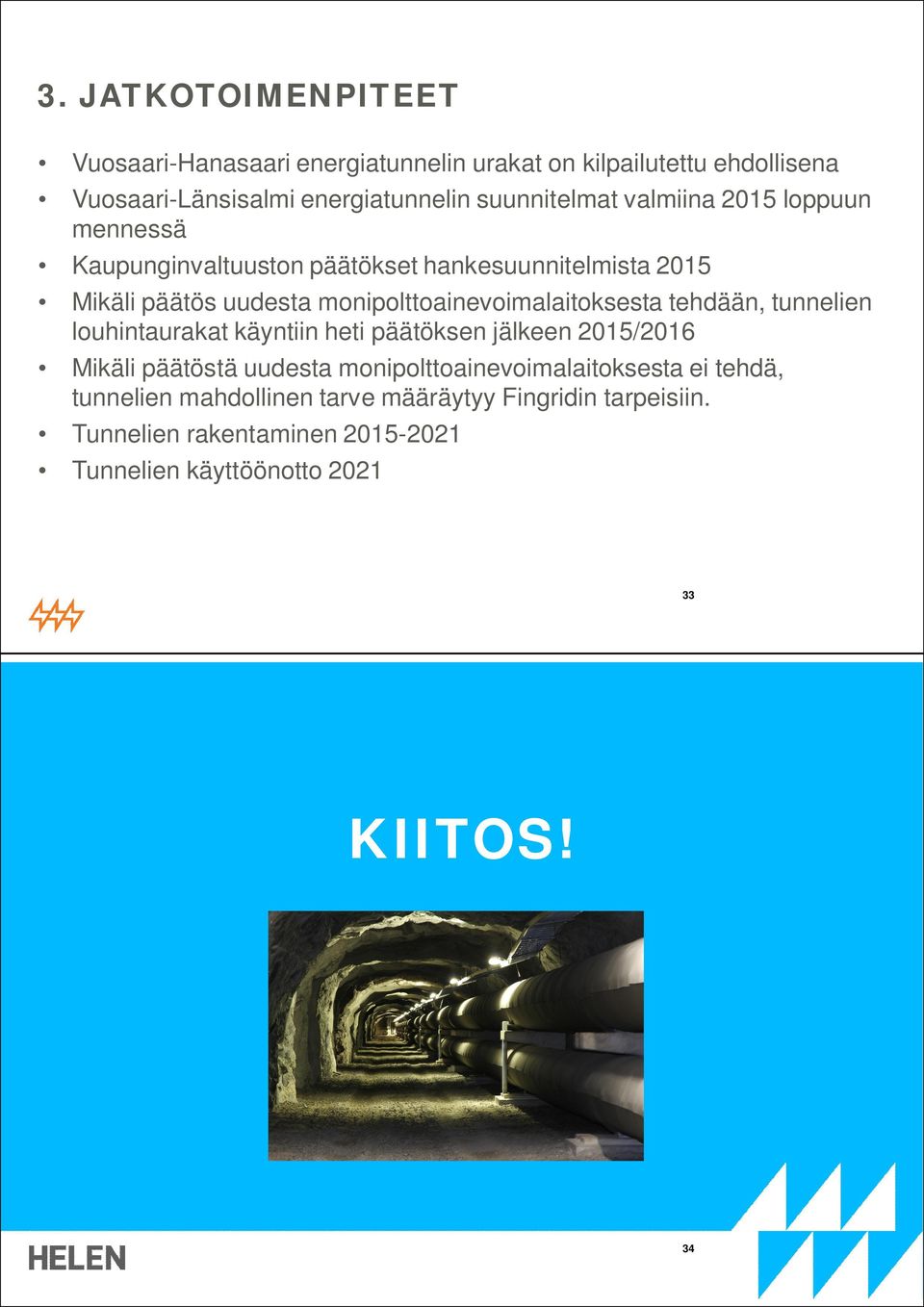

17 3. JATKOTOIMENPITEET Vuosaari-Hanasaari energiatunnelin urakat on kilpailutettu ehdollisena Vuosaari-Länsisalmi energiatunnelin suunnitelmat valmiina 2015 loppuun mennessä Kaupunginvaltuuston päätökset hankesuunnitelmista 2015 Mikäli päätös uudesta monipolttoainevoimalaitoksesta tehdään, tunnelien louhintaurakat käyntiin heti päätöksen jälkeen 2015/2016 Mikäli päätöstä uudesta monipolttoainevoimalaitoksesta ei tehdä, tunnelien mahdollinen tarve määräytyy Fingridin tarpeisiin. Tunnelien rakentaminen Tunnelien käyttöönotto KIITOS! 34

monipolttoainevoimalaitoksesta tehdään, tunnelien louhintaurakat käyntiin heti päätöksen jälkeen 2015/2016 Mikäli päätöstä uudesta
