TEKNINEN OHJE DIGIT SED. Mallit: VALLOX 280 SE L VALLOX 280 SE R. Tyyppinumero 3487 ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ. Liitäntäteho

Transkriptio

1 F Tyyppi VALLOX Tyyppinumero 347 VALLOX tuotenumero LVItuotenumero VALLOX 0 SE L VALLOX 0 SE R TEKNINEN OHJE DIGIT SED ELEKTRONINEN OHJAIN LCD-NÄYTÖLLÄ Huoneisto- ja tilakohtaiseen ilmanvaihtoon Hyvä lämmöntalteenoton hyötysuhde Tulo-/poistoilmanvaihto lämmöntalteenotolla Elektroninen, LCD-näyttöinen säädin Viikkokello-ohjaus vakiona Kosteusohjaus (lisävaruste) Hiilidioksidiohjaus (lisävaruste) Huoltomuistutin Takka-/tehostuskytkintoiminto Hyvä suodatus Kesä- / talviautomatiikka Kiinteät ilmavirran mittausyhteet Mallit: VALLOX 0 SE L VALLOX 0 SE R Liitäntäteho 30 V, 50 Hz, 400 V, 5,0 A (+ etulämmitysyksikkö A) Kotelointiluokka IP 34 Tasavirtapuhaltimet Poistoilma Tuloilma 50 W 3, A 50 W 3, A 90 dm 3 /s 00 Pa 40 dm 3 /s 00 Pa Lämmöntalteenotto kpl LTO-kennoa, =70 % Lämmöntalteenoton ohitus Sähköetulämmitysyksikkö Sähköjälkilämmitysyksikkö Vesijälkilämmitysyksikkö Kesä-/talviautomatiikka,5 kw, A,5 kw, A n. 5 kw Suodattimet Tuloilma Poistoilma G4 ja F7 G4 Paino 06 kg Ilmanvaihdon säätövaihtoehdot Lisävarusteet ohjainpaneeliohjaus (DIGIT SED) CO - ja %RH-ohjaus kaukovalvontaohjaus (LON-muunnin) kaukovalvontaohjaus (jänniteviesti) äänenvaimennusyksikkö sähköetulämmitysyksikkö sähköjälkilämmitysyksikkö vesijälkilämmitysyksikkö CO -anturi % RH-anturi paine-erokytkin LON-muunnin poistoilmasuodatin F5

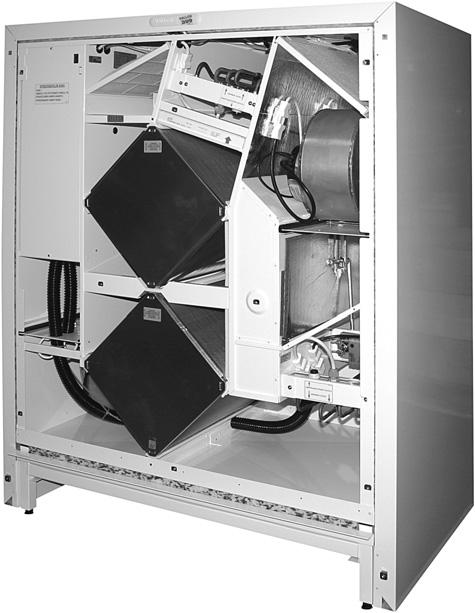

2 VALLOX 0 SE MITAT JA PÄÄOSAT 00 Kuvassa VALLOX 0 SE L -malli Pääosat Tuloilmapuhallin Poistoilmapuhallin Lämmöntalteenottokennot 4 Lämmöntalteenoton ohitus 5 Tuloilmasuodatin F A D B C Poistoilmasuodatin G4 Ulkoilmasuodatin G4 Kondenssivesiallas Kondenssivesiyhde Sähköliitäntäläpiviennit Ohjainpaneeli Mittausyhteet Kanavalähdöt Kauluksen sisä ø 50 mm VALLOX 0 SE L A B C D Ulkoilma koneeseen Tuloilma asuntoon Poistoilma asunnosta Jäteilma ulos VALLOX 0 SE R A B C D Jäteilma ulos Poistoilma asunnosta Tuloilma asuntoon Ulkoilma koneeseen Lisävarusteet Jälkilämmitysyksikkö Sähkö tai vesi Etulämmitysyksikkö Sähkö Paine- erokytkin Hiilidioksidianturi Kosteusanturi LON- muunnin Putkikytkennät 9 Poistoilmasuodatin F5 VALLOX 0 SE L 7 6 Menovesi patterille Paluuvesi patterilta VALLOX 0 SE R 5 4 Menovesi patterille Paluuvesi patterilta Äänenvaimennusyksikkö Asennettuna koneen päälle Sähkökytkennät VALLOX 0 SE L Syöttökaapeli - ryhmäkeskus Liitäntäkaapeli - ohjainpaneeli - CO -anturi - LON-ohjain 3 Liitäntäkaapeli - Kosteusanturi - Kaukovalvonta VALLOX 0 SE R Syöttökaapeli - ryhmäkeskus 9 Liitäntäkaapeli - ohjainpaneeli - CO -anturi - LON-ohjain 0 Liitäntäkaapeli - Kosteusanturi - Kaukovalvonta Ø 50 4 KPL

3 Ilmamäärät TULO-/POISTOILMAMÄÄRÄT VALLOX 0 SE TULO G4 +F7, POISTO G4 VALLOX 0 SE SUORITUSARVOT / VALLOX 0 SE VALLOX 0 SE L Tuloilma Poistoilma Painehäviö kanavistossa. Kokonaispaine pkok Pa P esu,kw/(m3/s),.5 P esu,kw/(m3/s),.0 P T T T3 P4 T5 P T4 P3 T6 P5 T Tilavuusvirta q v(dm3/s) T P P6 P7 SUOSITELTAVA TOIMINTA-ALUE T LTO LTO Mittauspisteet lähtökauluksen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. P Ääniarvot / VALLOX 0 SE, tulo G4+F7, poisto G4 VALLOX 0 SE, tulo G4+ F7, poisto G4 Oktaavikaistan keskitaajuus herzeinä Hz l/s Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA l/s 0 l/s l/s l/s Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA 4 0 l/s l/s l/s Puhallinnopeudet Ilmavirta (l/s) Puhaltimet ottoteho W L W, db L WA, db(a) Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) /09 l/s 77/39 l/s 9/7 l/s 0/60 l/s L pa, db(a) LpA = A-painotettu äänenpainetaso (0 m :n äänenabsorptio) 3

4 VALLOX 0 SE L ÄV VALLOX 0 SE SUORITUSARVOT /VALLOX 0 SE + ÄV-YKSIKKÖ Ilmamäärät Tuloilma Poistoilma Tulo-/poistoilmamäärät VALLOX 0 SE + äänenvaimennusyksikkö TULO G4 +F7, POISTO G4 T LTO LTO Mittauspisteet lähtökauluksen jälkeen. Puhallinkäyrät ilmoittavat kanavistohäviöihin käytettävissä olevan kokonaispaineen. P Painehäviö kanavistossa. Kokonaispaine pkok Pa P esu,kw/(m3/s),.5 P esu,kw/(m3/s),.0 P3 T4 0 T3 T T P P P5 T7 P4 T6 T5 T P6 P7 P SUOSITELTAVA TOIMINTA-ALUE Tilavuusvirta q v(dm3/s) VALLOX 0 SE + äänenvaimennusyksikkö, tulo G4+ F7, poisto G Puhallinnopeudet Ilmavirta (l/s) Puhaltimet ottoteho W Ääniarvot / VALLOX 0 SE + äänenvaimennusyksikkö, tulo G4+F7, poisto G4 Hz 63 Oktaavikaistan 5 keskitaajuus 50 herzeinä L W, db L WA, db(a) 99 l/s Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA l/s 59 l/s l/s Koneesta vaipan läpi tuleva A-painotettu äänitaso db (A) huonetilassa, johon se on asennettu 36 l/s Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db SÄÄTÖASENTO / ILMAVIRTA 4 5 l/s l/s l/s L pa, db(a) SÄÄTÖASENTO / ILMAVIRRAT (tulo/poisto) /6 l/s 3/5 l/s /5 l/s /39 l/s LpA = A-painotettu äänenpainetaso (0 m :n äänenabsorptio) 4

5 3 4 Käynnistyspainike Painikkeesta kytketään ilmanvaihtokone päälle ja pois. Merkkivalon palaessa kone on päällä. Hiilidioksidisäätö Painikkeesta kytketään hiilidioksidisäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Kosteussäätö Painikkeesta kytketään kosteussäätö päälle ja pois. Merkkivalon palaessa säätö on päällä. Jälkilämmitys Painikkeesta kytketään jälkilämmitys päälle ja pois. Merkkivalon palaessa jälkilämmitys on päällä. Kesätoiminto on päällä kun merkkivalo ei pala. VALLOX 0 SE Ohjaus VALLOX 0 SE konetta voidaan ohjata koneen mukana toimitettavan ohjainpaneelin (max. 3kpl) avulla, sekä lisävarusteina saatavien CO - (max. 5kpl) ja %RH-anturien (max. kpl) avulla. Koneen puhallinnopeuksien hallinta kaukovalvonnasta on mahdollista jänniteviestillä. Koneen mahdollisista häiriöistä saadaan potentiaalivapaa relekärkitieto. Koneen koko toiminnan hallinta kaukovalvonnasta on mahdollista lisävarusteena saatavan VALLOX LON-muuntimen avulla. Viikkokello-ohjaus Koneen ohjainpaneelissa olevan viikkokello-ohjauksen avulla voidaan ohjelmoida viikon jokaisen päivän jokaiselle tunnille haluttu puhallintehovaihtoehto ( ) Ohjainpaneeli Selaus ylös Painikkeesta voidaan selata näyttöjä ylöspäin Selaus alas Painikkeesta voidaan selata näyttöjä alaspäin. Lisäys painike Painikkeesta saadaan muutettua arvoja isommaksi. Vähennys painike Painikkeesta saadaan muutettua arvoja pienemmiksi. OHJAINPANEELI Näppäimistö Päänäyttö 3 Puhallinnopeus (3). C Tuloilman lämpötila ( C). Jälkilämmitys lämmittää. 0:0 Kellon aika. Suodatinvahdin hälytys. Huoltomuistuttimen hälytys. Takka- / tehostuskytkin päällä. Takka-/tehostuskytkin laitetaan päälle tässä näytössä painamalla + ja painikkeita saman aikaisesti pohjaan s ajan. Viikkokello-ohjaus päällä. Puhallinnopeutta voidaan muuttaa tässä näytössä + ja painikkeista (kts. käyttö- ja huolto-ohje) Ohjainpaneelin asennus, irrotus ja johdotus Ohjainpaneeli johdotetaan suoraan sähkökytkentäkotelolta. Ohjainpaneeli voidaan johdottaa myös sarjaan CO -anturin tai toisen ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s. ). Ohjainpaneelien osoitteet Jos järjestelmään liitetään useampi kuin yksi ohjainpaneeli, niin ohjainpaneelien osoitteet pitää muuttaa. Esim. 3 ohjainta. Kytke ensimmäinen ohjainpaneeli kiinni koneeseen ja muuta sen osoitteeksi 3. Kytke toinen ohjainpaneeli kiinni ja muuta sen osoitteeksi. Kytke kolmas ohjainpaneeli ja tarkasta, että sen osoite on. Jos ohjainpaneeleilla on sama osoite ne menevät väylävikatilaan. Tässä tilanteessa irrota toinen ohjain ja muuta toisen ohjaimen osoite. Edellä mainittu tilanne on mahdollinen lisäohjaimen jälkiasennuksen yhteydessä. 3 C Paneelin osoite Paneelin osoite Päänäyttö 0:0 5

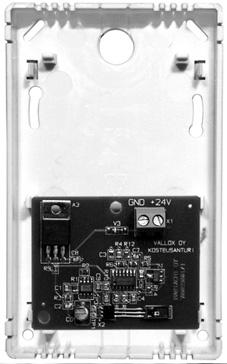

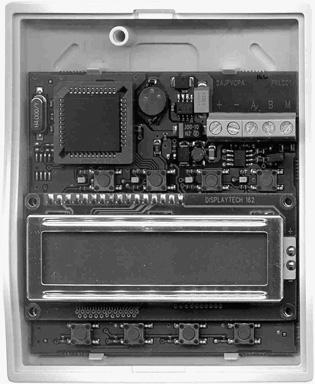

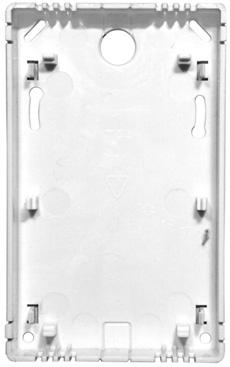

6 VALLOX 0 SE ANTURIT Ohjainpaneelin pinta-asennus Ohjainpaneeli asennetaan seinälle tai -osaisen kojerasian päälle. Johdotus A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm HUOM! (+) johdon virheellinen kytkentä tuhoaa ohjainpaneelin! Leveys Korkeus Syvyys 90 mm 0 mm 3 mm Ohjainpaneelin elektroniikkakortti = oranssi = + = valkoinen = } n. VDC 3 = oranssi = A 4 = valkoinen = B 5 = metalli = signaalimaa KOSTEUSANTURIT Kytke mahdolliset kosteusanturit kytkentäkotelon liitinrimaan niin, että ensimmäinen kosteusanturi kytketään liitinrimassa olevan vastuksen 6K tilalle %RH:een (poista vastus tässä tapauksessa) ja toinen kosteusanturi kyktetään %RH:een. Katso sähkökaavio. Kosteusanturin asennus ja johdotus Anturi johdotetaan suoraan koneen sähkökytkentäkotelolta. Pinta-asennus Johdotus 4 Anturin pohjalevy %RH-anturin elektroniikkakortti S + Kaapeli: x 0,5 mm HIILIDIOKSIDIANTURIT Hiilidioksidianturit kytketään yksitellen. Kun ensimmäinen hiilidioksidianturi on kytketty järjestelmään, niin kytketään jännite, jolloin ilmanvaihtokone antaa ko. anturille osoitteen. Samalla tavalla toimitaan muiden hiilidioksidianturien osalta. Hiilidioksidianturin asennus ja johdotus CO -anturi johdotetaan suoraan koneen sähkökytkentäkotelolta, tai se voidaan johdottaa myös sarjaan toisen CO -anturin tai ohjainpaneelin kanssa (kts. ulkoinen sähkökytkentä s. ). Pinta-asennus 4 Johdotus A B M Kaapeli: NOMAK x x 0,5 mm + 0,5 mm HUOM! (+) johdon virheellinen kytkentä tuhoaa hiilidioksidianturin! = oranssi = + = valkoinen = } n. VDC 3 = oranssi = A 4 = valkoinen = B 5 = metalli = signaalimaa M CO -anturin pohjalevy CO -anturin elektroniikkakortti (malli saattaa vaihdella) 6

7 VALLOX 0 SE SISÄINEN SÄHKÖKYTKENTÄ R PDS PDS PDS S PDS + VIKA VIKA TEH. KYTK. VAK S VAK GND %RH-/+ %RH-/S %RH-/+ %RH-/S M B A - + L L N TE (POISTOILMA) TE 3 (ULKOILMA) S TE (TULOILMA) TE 4 (JÄTEILMA) LTO-KENNO L TF PF = TULOILMAPUHALLIN 50 W DC = POISTOILMAPUHALLIN 50 W DC H U H H FG TE R = HÄIRIÖNPOISTAJA EMOKORTTI = HÄIRIÖNPOISTAJA EMOKORTTI = PELTIMOOTTORI 4 VAC = LÄMPÖTILA-ANTURIT = APUVASTUS 6. KILO-OHMIA EMOKORTTI S S S S G N D -+ AB D C T D C P S S S L N NC U3 L H N4 U TR = MUUNTAJA.3 A / 6 V U3 N4 F = EMOKORTIN SULAKE 00mA S = HUOLTOKYTKIN (OVIKYTKIN) LP = SÄHKÖLÄMMITYSYKSIKKÖ 500 W (ETULÄMMITYS, LISÄVARUSTE) LP = SÄHKÖLÄMMITYSYKSIKKÖ 500 W (JÄLKILÄMMITYS, LISÄVARUSTE) SV = VESILÄMMITYSYKSIKÖN TOIMILAITE (JÄLKILÄMMITYS, LISÄVARUSTE) TZ = YLIKUUMENEMISSUOJA + 60 C TZ = YLIKUUMENEMISSUOJA + 95 C (KUITATTAVA) PDS = TULOILMASUODATTIMEN PAINE-EROKYTKIN (LISÄVARUSTE) PDS = POISTOILMASUODATTIMEN PAINE-EROKYTKIN (LISÄVARUSTE) K = HÄIRIÖSUODATIN V TR 6 V 0 V 0 V L N F K FG L4 L3 N N L L5 N NC PWM PWM GND ~ TZ TZ LP TZ TZ Y R Bl GNYE BU BN Y R Bl GNYE BU BN SV LP TF PF 7050E 7

8 ULKOISET SÄHKÖKYTKENNÄT VALLOX 0 SE LonWorks-FT0 LON-MUUNNIN LISÄVARUSTE A B + - NOMAK xx0,5+0,5 TEHOSTUSKYTKIN / TAKKAKYTKIN (Lisäohjausvaihto) S GND PUHALTIMIEN OHJAUS: Jänniteviesti: VDC KAUKOVALVONTA (Lisäohjausvaihtoehto) 7050A VALLOX 0 SE 30 V/400 V RYHMÄKESKUS PDS S 0 PDS + 9 VIKA VIKA 7 TEHOSTUSKYTKIN 6 VAK S 5 VAK GND 4 % RH-/+ 3 % RH-/S % RH-/+ % RH-/S 0 M 9 B A L 4 L 3 N 6 A PE N 6 A VIKATIETO ( A, 4 VDC) HUOM! Kun VALLOX 0 SE koneen puhaltimia ohjataan kaukovalvonnasta, irrotetaan lenkitys VAK S:n ja VAK GND:n väliltä. 4 X 0.5 x0,5 R= 6K 3x,5S (4x,5S) VASTUS POISTETAAN LIITET- TÄESSÄ ENSIMMÄINEN KOSTEUS- ANTURI KONEESEEN HUOM! Kun VALLOX 0 SE koneeseen tulee ETULÄMMITYSYKSIKKÖ ja SÄHKÖINEN JÄLKILÄMMITYSYKSIKKÖ, tarvitaan ETULÄMMITYKSELLE 6 A oma syöttö. VOI OLLA USEAMPIA LISÄVARUSTE VOI OLLA USEAMPIA KPL VAKIONA HUOM! Kun VALLOX 0 SE koneeseen tulee ETULÄMMITYSYKSIKKÖ ja VESIKIERTOINEN JÄLKILÄMMITYSYKSIKKÖ, lenkitetään riviliittimen L ja L. Tällöin EI TARVITA etulämmitykselle omaa syöttöä. CO -ANTURI OHJAINPANEELI HUOM! + johdon virheellinen kytkentä TUHOAA ANTURIN HUOM! + johdon virheellinen kytkentä TUHOAA OHJAINPANEELIN x0,5 + - A B M NOMAK xx0,5+0,5 KOSTEUSANTURI LISÄVARUSTE KOSTEUSANTURI LISÄVARUSTE + - A B M x0,5 LIITETÄÄN VASTUKSEN R TILAL- LE (LIITIN % RH-/+ JA % RH/S) NOMAK xx0,5+0,5 ORANSSI = + VALKOINEN = - ORANSSI = A S + S + VALKOINEN = B METALLI = M

9 VALLOX 0 SE SUODATUS, LÄMMÖNTALTEENOTTO, LÄMMITYS Suodatus Tehokas ulkoilman suodatus (G4 + F7) estää haitallisten partikkelien pääsyn koneen kautta kanavistoon ja huoneilmaan. Hyvätasoinen poistoilman suodatus (G4) vähentää koneen likaantumista ja varmistaa lämmöntalteenoton sekä poisto-ilmapuhaltimien toiminnan säilymisen tehokkaana. Tulo-/poistoilmasuodattimien tukkoisuutta voidaan seurata varustamalla kone paine-erokytkimellä. Lämmöntalteenotto ja lämmitys Tehokkaalla lämmöntalteentotolla saadaan pääosa likaantuneen poistoilman lämmöstä siirrettyä sisään otettavaan ulkoilmaan. Lämmöntalteenottokennojen hyötysuhde on noin 70 %. Mikäli ulkoilma ei lämpene lämmöntalteenottokennoissa riittävästi, sitä on mahdollista lämmittää vesi- tai sähkötoimisella jälkilämmitysyksiköllä (lisävaruste). Koneessa olevan automaattisen lämmöntalteenoton ohitustoiminnon avulla vältetään ulkoilman tarpeeton lämmittäminen kesäaikana. Koneessa on myös vesitoimisen jälkilkämmitysyksikön automaattinen jäätymisenestotoiminto. Jäätymisenesto Lämmöntalteenottokennon huurtumisenestoautomatiikka pysäyttää hetkellisesti tuloilmapuhaltimia jäteilman lämpötilan alittaessa asetetun raja-arvon. Tuloilmapuhaltimien hetkellisten pysähtymisten minimoimiseksi kone voidaan varustaa myös sähkötoimisella etulämmitysyksiköllä. Vesijälkilämmitysyksikkö VKL (lisävaruste) Vesipatterin teho Sähköetulämmitysyksikkö (lisävaruste) Teho,5 kw, A. Sähköjälkilämmitysyksikkö (lisävaruste) Teho,5 kw, A. VKL-VESIPATTERIN NESTEPUOLEN PAINEHÄVIÖ Määritelty 00% vedelle 9

10 VALLOX 0 SE SÄÄTÖKAAVIO, sähkötoiminen jälkilämmitysyksikkö RYHMÄKESKUS 6A 30 V VALLOX 0 SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT TE3 G4 M TF PDS FG Paineerokytkin Etulämmitys- Yksikkö, sähkö TZ TZ LP X6 A, jos vastusteho yli,5 kw, etulämmitykselle oma syöttö KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ LON- MUUNNIN ÄÄNEN VAIMENNUS- YKSIKKÖ TZ TZ LP Jälkilämmitysyksikkö, sähkö TE TE G4 F 7 F 5 PDS S LTO Paineerokytkin TEHOSTUSKYTKIN / TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. 5 KPL) OHJAINPANEELI (MAX. 3 KPL) KOSTEUSANTURI (MAX. KPL) PF M LTO TE4 ILMANVAIHTOVYÖHYKE CO H %RH %RH 0

11 VALLOX 0 SE TOIMINTASELOSTUS 0, sähkötoiminen jälkilämmitysyksikkö Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi peruspuhallinnopeudelle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan -portaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden raja-arvolle voidaan valita myös automaattinen haku ohjainpaneelista. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa: Tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jänniteviestiohjaus IV-koneen puhallintehoa ohjataan - portaisesti jänniteviestillä 0 0 VDC. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jänniteviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- että kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Puhallinnopeus Jänniteviesti (VDC) 0 0,0,5,75,5,75 3,5 3 3,75 4,5 4 4,75 5,5 5 5,75 6,5 6 6,75 7,5 7 7,75,5,75 0 Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa tuloilmalämpötilaanturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP toimintaa poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C) Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa 0 +5 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkoilmalämpötila-anturin TE3 ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon. Lämmöntalteenoton jäätymisen esto Toiminnassa ulkoilmanlämpötilalla alle 0 C. Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP toimintaa jäteilmalämpötila-anturin TE4 mittaustiedon perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP teho ei riitä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF jäteilmalämpötila-anturin TE4 mittaustiedon perusteella estäen LTO-kennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja eroalue (...0 C) on aseteltavissa ohjainpaneelista H. Puhaltimen TF pysähtyessä katkeaa virransyöttö etulämmitysyksiköltä LP ja jälkilämmitysyksikkö LP jää lämmittämään. Lämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatti TZ ja TZ vahtii lämmitysyksikön LP ja LP pintalämpötilaa: Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TZ kuittaus on automaattinen ja TZ kuittaus on käsitoiminen. Hälytykset Paine-erokytkimet PDS ja PDS vahtivat tulo- ja poistoilmasuodattimien paine-eroa. Jos paine-ero kasvaa liian suureksi, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneelin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa.5 kk. Tehdasasetus on 4 kk. Tämä toiminta on aina käytössä. Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm) kytkee relettä s välein. Puhaltimet pysähtyvät, jotka kuitataan ottamalla virrat pois koneesta. muissa vikatilanteissa, esim. anturivika, suodatinvahdin hälytys ( ), releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja/tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminta nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutin ajaksi. Takkakytkintoiminta pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen. LON-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla. OSALUETTELO VALLOX 0 SE, sähkötoiminen jälkilämmitysyksikkö Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukseet suluissa) CO Hiilidioksidianturi, Max 5 kpl Säätöalue ppm (900) Lisävaruste Hiilidioksidiohjaus Säätöväli 5 min (0) FG Peltimoottori LTO-ohitusautomatiikka Vakio 4 V, W, Nm H Ohjainpaneeli, Max 3 kpl Asettelu, käyttö, näyttö Vakio kpl S Tehostus-/ takkakytkintoiminto Valittavissa tehostus- tai Vakio takkakytkintoiminto (tehostuskytkin) ohjainpaneelissa LON LON-muunnin Kaukovalvontaohjaus Lisävaruste LP Etulämmitysyksikkö Sähköpatteri,5 kw Lisävaruste LP Jälkilämmitysyksikkö Sähköpatteri,5 kw Lisävaruste LTO, LTO Lämmöntalteenottokenno -portainen, = 70 % Vakio PDS Paine-erokytkinyksikkö Säätöalue Pa Lisävaruste Tuloilmasuodattimen painevahti PDS Paine-erokytkinyksikkö Säätöalue Pa Lisävaruste Poistoilmasuodattimen painevahti PF Poistoilmapuhallin qv = 90 dm 3 /s (00 Pa) Vakio %RH Kosteusanturi, Max kpl Automaattinen/säätöalue...99 % Lisävaruste Kosteusohjaus Säätöväli 5 min (0) G4, F7 Suodatin Tuloilma G4+F7 Vakio Poistoilma G4 F5 Suodatin Poistoilma F5 Lisävaruste TE4 Lämpötila-anturi Jäteilman lämpötila LTO:n jäätymisenesto, Säätöalue C (3) Vakio Etulämmityksen ohjaus Säätöalue C (5) TE Lämpötila-anturi Tuloilman lämpötila Vakio TE3 Lämpötila-anturi Ulkoilman lämpötila Vakio TE Lämpötila-anturi Poistoilman lämpötila Vakio TF Tuloilmapuhallin qv = 45 dm 3 /s (00 Pa) Vakio TZ Lämmitysyksikön ylilämpösuoja Automaattinen (+ 60 C) Sisältyy LP/LP Itsepalautuva TZ Lämmitysyksikön ylilämpösuoja Käsipalautteinen (+ 95 C) Sisältyy LP/LP

12 VALLOX 0 SE SÄÄTÖKAAVIO, vesikiertoinen jälkilämmitysyksikkö RYHMÄKESKUS 6A 30 V LON-MUUNNIN VALLOX 0 SE SISÄISET SÄHKÖ- JA OHJAUSKYTKENNÄT TE3 G4 M TF FG PDS Paineerokytkin F 7 Etulämmitysyksikkö, sähkö TZ TZ LP LP SV LTO LTO G4 F 5 PDS Paineerokytkin TE4 TE PF M TE KIINTEISTÖN KAUKOVALVONTAKESKUS HÄLYTYS KÄYTTÖTILA OHJAUS MITTAUS SÄÄTÖ Ljm Ljp ÄÄNEN VAIMENNUS YKSIKKÖ S TEHOSTUSKYTKIN / TAKKAKYTKIN HIILIDIOKSIDIANTURI ( MAX. 5 KPL) OHJAINPANEELI (MAX. 3 KPL) KOSTEUSANTURI (MAX. KPL) ILMANVAIHTOVYÖHYKE CO H %RH %RH

13 VALLOX 0 SE TOIMINTASELOSTUS 0, vesikiertoinen jälkilämmitysyksikkö Käynnin ohjaus Koneen sähkönsyöttöä voidaan tarvittaessa ohjata ryhmäkeskuksen kontaktorin kautta, esim. aikaohjelmalla. Kone menee käynnistyksen jälkeen aluksi peruspuhallinnopeudelle, jonka jälkeen tehon säätö tapahtuu ilmanlaatuantureiden antaman mittaustiedon perusteella ja/tai käsiohjauksella ohjainpaneelista. Puhallinnopeuden säätö Käsiohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelista H. Viikkokello-ohjaus IV-koneen puhallintehoa ohjataan -portaisesti ohjainpaneelissa H, olevalla viikkokellolla. Sen avulla voidaan ohjelmoida viikon jokaisen päivän, jokaiselle tunnille haluttu puhallintehovaihtoehto. Hiilidioksidi- ja kosteusohjaus IV-koneen puhallintehoa ohjataan -portaisesti kuormitustilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevien ilmanlaatuantureiden (CO - ja %RH-anturi) antaman mittaustiedon perusteella. Vyöhykkeen hiilidioksidi- ja/tai kosteuspitoisuus pyritään pitämään ohjainpaneelista H asetellun raja-arvon alapuolella. Kosteuspitoisuuden rajaarvolle voidaan valita myös automaattinen haku ohjainpaneelista. Käytössä voi olla yhtä aikaa yksi tai useampi ohjaustapa: Tehostusta vaativa ohjaustapa on määräävä. Puhallinnopeus vaihtelee kuormitustilanteen mukaan välillä perus- ja maksimipuhallinnopeus. Perus- ja maksimipuhallinnopeus on aseteltavissa halutulle tasolle ohjainpaneelista H. Jänniteviestiohjaus IV-koneen puhallintehoa ohjataan - portaisesti jänniteviestillä 0 0 VDC. Puhallintehoa ei voida kuitenkaan ohjata yli asetetun maksimipuhallusnopeuden. Jänniteviestillä ohjataan peruspuhallinnopeutta eli käsiohjaus sekä hiilidioksidi- että kosteussäätö voivat muuttaa puhallinnopeutta tarvittaessa isommaksi, mutta eivät pienemmäksi. Puhallinnopeus Jänniteviesti (VDC) 0 0,0,5,75,5,75 3,5 3 3,75 4,5 4 4,75 5,5 5 5,75 6,5 6 6,75 7,5 7 7,75,5,75 0 Vesipatterin jäätymissuoja Koneen ohjaus/ säätökeskus pysäyttää puhaltimet TF ja PF ulkoilmalämpötila-anturin TE3 (ulkoilma <0 C) ja tuloilmalämpötila-anturin TE (tuloilma <+ 7 C) mittaustiedon perusteella, estäen vesitoimisen lämmitysyksikön LP jäätymisen. Tieto jäätymisvaarasta tulee ohjainpaneelin näyttöön. Puhaltimet käynnistyvät automaattisesti jäätymisvaratilanteen mennessä ohi (tuloilma> +0 C). Etulämmitysyksikön ylilämpösuoja Ylilämpösuojatermostaatti TZ ja TZ vahtii lämmitysyksikön LP ja LP pintalämpötilaa: Pintalämpötilan ylittäessä raja-arvon, ylilämpösuoja laukeaa ja sähkönsyöttö lämmitysyksikölle katkeaa. Ylilämpösuojan TZ kuittaus on automaattinen ja TZ kuittaus on käsitoiminen. Hälytykset Paine-erokytkimet PDS ja PDS vahtivat tulo- ja poistoilmasuodattimien paine-eroa. Jos paine-ero kasvaa liian suureksi, tapahtuu hälytys, joka ilmenee ohjainpaneelin päänäytössä merkkisymbolina ( ). Jos koneeseen ei tule paine-erokytkimiä, koneen mahdollisesta huollontarpeesta muistuttaa ohjainpaneelin päänäyttöön syttyvä symboli ( ), jonka käyttöjakso on aseteltavissa.5 kk. Tehdasasetus on 4 kk. Tämä toiminta on aina käytössä. Vikatietoreleestä saadaan potentiaalivapaa hälytystieto seuraavista vikatiloista: vesipatterin jäätymisenestotoiminnan aikana releen kärjet sulkeutuvat ja avautuvat 0 s välein. korkean hiilidioksidipitoisuuden hälytys (> 5000 ppm ) kytkee relettä s välein. Puhaltimet pysähtyvät, jotka kuitataan ottamalla virrat pois koneesta. muissa vikatilanteissa, esim. anturivika, suodatinvahdin hälytys ( ),releen kärjet sulkeutuvat. Tehostus- tai takkakytkintoiminto IV-koneen tehostus- tai takkakytkintoimintoa ohjataan joko ohjainpaneelista H ja / tai erillisestä kytkimestä S, joka voidaan liittää koneen kytkentärasiaan. Kytkimen toimintatapa valitaan ohjainpaneelista H. Tehostuskytkintoiminta nostaa puhallinnopeuden asetettuun maksimipuhallinnopeuteen 45 minuutin ajaksi. Takkakytkintoiminta pysäyttää poistoilmapuhaltimen 5 minuutin ajaksi ja tekee ilmanvaihtovyöhykkeestä ylipaineisen.lon-kaukovalvontaohjaus voidaan toteuttaa VALLOX LON-muuntimen avulla. Tuloilman lämpötila Tuloilman lämpötilaa voidaan ohjata vakiolämpötila- tai kaskadisäädöllä. Tuloilman vakiolämpötilasäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP säätöventtiilin SV toimintaa tuloilmalämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään tuloilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Tuloilman kaskadisäätö Koneen ohjaus/säätökeskus ohjaa jälkilämmitysyksikön LP säätöventtiilin SV toimintaa poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella, pyrkien pitämään poistoilman lämpötilan ohjainpaneelista H asetellussa lämpötila-arvossa ( C). Lämmöntalteenoton ohitus Lämmöntalteenotto on aina käytössä, kun jälkilämmitys on kytketty toimintaan. Lämmöntalteenoton ohitusautomatiikka on toiminnassa, kun jälkilämmitys on kytketty pois päältä ja ulkoilman lämpötila on yli asetellun raja-arvon (aseteltavissa 0 +5 C). Tällöin ohjaus/säätökeskus ohjaa peltimoottorin FG toimintaa ulkoilmalämpötila-anturin TE3 ja poistoilmalämpötila-anturin TE antaman mittaustiedon perusteella pyrkien saamaan ilmanvaihtovyöhykkeelle mahdollisimman viileää tuloilmaa. Lämmöntalteenotto on kuitenkin aina käytössä, kun ulkoilman lämpötila on alle asetellun raja-arvon. Lämmöntalteenoton jäätymisen esto Toiminnassa ulkoilmanlämpötilalla alle 0 C. Koneen ohjaus/säätökeskus ohjaa etulämmitysyksikön LP toimintaa jäteilmalämpötila-anturin TE4 mittaustiedon perusteella estäen jäätymisvaaratilanteen syntymisen ja tuloilmapuhaltimen TF pysäyttelyn. Jos etulämmitysyksikön LP teho ei riitä, ohjaus/säätökeskus pysäyttelee tuloilmapuhallinta TF jäteilmalämpötila-anturinte4 mittaustiedon perusteella estäen LTOkennon jäätymisen. Puhallin käynnistyy automaattisesti jäätymisvaaratilanteen mennessä ohi. Jäätymiseneston toiminnan rajalämpötila ( C) ja eroalue (...0 C) on aseteltavissa ohjainpaneelista H. Puhaltimen TF pysähtyessä katkeaa virransyöttö etulämmitysyksiköltä LP ja jälkilämmitysyksikkö LP jää lämmittämään. 3 OSALUETTELO VALLOX 0 SE, vesikiertoinen jälkilämmitysyksikkö Tunnus Nimitys Tekniset arvot Varustus (tehdasasetukseet suluissa) CO Hiilidioksidianturi, Max 5 kpl Säätöalue ppm (900) Lisävaruste Hiilidioksidiohjaus Säätöväli 5 min (0) FG Peltimoottori LTO-ohitusautomatiikka 4 V, W, Nm Vakio H Ohjainpaneeli, Max 3 kpl Asettelu, käyttö, näyttö Vakio kpl S Tehostus-/ takkakytkintoiminto Valittavissa tehostus- tai Vakio takkakytkintoiminto (tehostuskytkin) ohjainpaneelissa LON LON-muunnin Kaukovalvontaohjaus Lisävaruste LP Etulämmitysyksikkö Sähköpatteri,5 kw Lisävaruste LP Jälkilämmitysyksikkö Vesipatteri 5,0 kw, 70/50 C Lisävaruste LTO, LTO Lämmöntalteenottokenno -portainen, = 70 % Vakio PDS Paine-erokytkinyksikkö Säätöalue Pa Lisävaruste Tuloilmasuodattimen painevahti PDS Paine-erokytkinyksikkö Säätöalue Pa Lisävaruste Poistoilmasuodattimen painevahti PF Poistoilmapuhallin qv = 90 dm 3 /s (00 Pa) Vakio %RH Kosteusanturi, Max kpl Automaattinen/säätöalue...99 % Lisävaruste Kosteusohjaus Säätöväli 5 min (0) G4, F7 Suodatin Tuloilma G4+F7, poistoilma G4 Vakio F5 Suodatin Poistoilma F5 Lisävaruste TE4 Lämpötila-anturi Jäteilman lämpötila LTO:n jäätymisenesto, Säätöalue C (3) Vakio Etulämmityksen ohjaus Säätöalue C (5) TE Lämpötila-anturi Tuloilman lämpötila Vakio TE3 Lämpötila-anturi Ulkoilman lämpötila Vakio TE Lämpötila-anturi Poistoilman lämpötila Vakio TF Tuloilmapuhallin qv = 45 dm 3 /s (00 Pa) Vakio TZ Lämmitysyksikön ylilämpösuoja Automaattinen (+ 60 C), Itsepalautuva Sisältyy LP/LP TZ Lämmitysyksikön ylilämpösuoja Käsipalautteinen (+ 95 C) Sisältyy LP/LP

14 VALLOX 0 SE ASENNUS 0 VALLOX 0 SE L A ULKOILMA B TULOILMA C POISTOILMA D JÄTEILMA A KONDENSSIVESIYHDE R-MALLI 43 B VALLOX 0 SE R A JÄTEILMA B POISTOILMA C TULOILMA D ULKOILMA Sähköliitäntöjen läpivientitiivisteet Kondenssivesiyhde Kondenssivesiallas Sokkelilevy Mittausyhteet Kondenssivesiyhteet C OVI KONDENSSIVESIYHDE L-MALLI 43 D Sijoitus Asennetaan sisätiloihin paikkaan, jonka lämpötila ei laske alle +0 C. Asennetaan paikkaan, missä koneen vaipan läpi tuleva äänenpainetaso ei ole häiritsevä (varastot, käytävät, tekniset tilat, joissain tapauksissa oleskelutilat esim. luokkahuoneet). Kone on varustettu säädettävällä jalustalla. Mikäli kone asennetaan seinälle on otettava huomioon koneen paino (06 kg), sekä tärinänvaimennus. Laite on roiskevesitiivis (IP 34), joten se voidaan asentaa myös kosteaan tilaan. Sähkökytkennät Kone on kiinteästi sähköverkkoon liitettävä laite. Koneen sähköliitäntäkotelo sijaitsee koneen sisällä, jäteilmakanavan yhteydessä. Koneeseen liitettävät kaapelit johdetaan siihen poistoilmakanavayhteen vieressä olevien läpivientitiivisteiden kautta. Kaapelit kytketään koneeseen irrottamalla yläovi ja jäteilmakanavassa sijaitsevan sähköliitäntäkotelon kansi. Kytkennät suoritetaan kytkentäohjeiden mukaan. Ulkoinen ja sisäinen kytkentäkaavio on tässä ohjeessa ja sähköliitäntäkotelon kannen sisäpuolella. Kanavaliitännät Kone on varustettu neljällä ø 50 ulkoliitinyhteellä. Ulkoliitinyhteeseen voidaan liittää tarvittava liitinosa (sisäliitin, käyrä, tms). HUOM! LIITINOSAN LIITOSPÄÄN PITUUS MAX. 50 MM. Kanavat kiinnitetään asianmukaisiin yhteisiinsä tukevasti ja tiiviisti (HUOM! Laitteen mallit L/R). Mahdolliset kanavaeristykset tehdään ilmanvaihtosuunnitelman mukaan. Ilmavirran mittausyhteet Koneessa olevat ilmavirran kiinteät mittausyhteet sijaitsevat yläreunassa olevan VALLOX-nimikyltin () takana. Nimikyltti on helposti irrotettavissa, liu uttamalla sitä ylöspäin ja vetämällä itseä kohden. Mittausyhteistä voidaan paine-eromittarilla mitata tulo- ja poistoilmakanavistojen kokonaispaineet. Painelukemien avulla voidaan lukea koneen ilmamäärätaulukosta (s. 3 tai 4) tilavuusilmavirrat koneen eri käyttöasennoilla. Punainen mittaletku on puhaltimen painepuolella ja musta letku imupuolella. Kondenssivesiliitännät Koneen kautta kulkevasta poistoilmasta lauhtuva kondenssivesi voidaan poistaa pohja-altaasta kahdella tavalla. Poistoilman kosteussisällön ollessa runsasta esim. pesutilat, johdetaan kondenssivesi pohja-altaassa olevasta kierreliittimestä koneen mukana tulevan kondenssivesiyhteen (vesilukko ja vesiletku) kautta lattiakaivoon. Poistoilman kosteussisällön ollessa vähäistä esim. toimistot, voidaan kondenssivesi johtaa pohja-altaassa olevasta kierreliittimestä koneen mukana tulevaan kondenssivesialtaaseen. Se työnnetään pohja-altaan alle jalustassa oleviin johteisiinsa. Tässä tapauksessa ei käytetä erillistä kondenssivesiyhdettä. HUOM! Käytettäessä kondenssivesiallasta on se tarkastettava riittävän usein. Kierreliitin sijaitsee lähes koneen keskellä, jonka vuoksi kone on asetettava vaakasuoraan. Putkikytkennät Jos kone on varustettu vesitoimisella jälkilämmitysyksiköllä, se liitetään lämminvesipiiriin 5/3 kupariputkilla. HUOM! VESITOIMINEN LÄMMITYSYKSIKKÖ SISÄLTÄÄ SÄÄTÖVENTTIILIN. Paine-erokytkimet Jos kone on varustettu tulo- ja /tai poistoilmasuodattimen paine-eroa valvovilla paineerokytkimillä, tulee ne asettaa oikeisiin arviohin valitun käyttöasennon mukaan. Tarkemmat ohjeet VALLOX 0 SE käyttö- ja huolto-ohjeessa. 4

15 VALLOX 0 SE ASENNUS Äänenvaimennusyksikkö Yleistä Äänenvaimennusyksikkö on tarkoitettu VALLOX 0 SE :n päälle asennettavaksi kanavaäänenvaimentimeksi. Yksikössä on avattava kansi, joka mahdollistaa sen puhdistamisen kanavia irrottamatta. Yksikössä on myös irrotettavat lamelliäänenvaimennusosat tulo- ja poistoilmakanavissa. Kanavaliitäntöinä on 4 kpl ø 50 mm ulkoliitintä, jotka mahdollistavat kanavoinnin aloittamisen suoraan koneelta esim. käyräosilla. Yksikön katossa on läpivientitiivisteet kaapelien läpivientiputkia ja mahdollisen vesikiertoisen lämmitysyksikön meno- ja paluuvesiputkia varten. Yksikön paino on oven kanssa 05 kg ja ilman ovea kg. Asennus HUOM! ENNEN ASENNUSTA VARMISTVALLOX 0 SE0 MALLI (L tai R). Irrota äänenvaimennusyksikön ovi. (Katso kuva ohessa). Puhkaise VALLOX 0 SE:ssa olevat, läpivientitiivisteet. (Katso kuvan kohta D). Puhkaise äänenvaimennusyksikön jäteilmakanavan pohjassa (ei eristettä sisäpuolella) olevat läpivientitiivisteet. Huom! VALLOX 0 SE malli L tai R. (Katso kuva). Jos VALLOX 0 SE on varustettu vesikiertoisella lämmitysyksiköllä, niin irrota myös yksikön tuloilmakanavassa oleva lamelliäänenvaimennusosa. Huom! VALLOX 0 SE malli L tai R. (Katso kuva). Nosta yksikkö VALLOX 0 SE:n päälle. Asenna kaapelien läpivientiputket (kuuluvat toimitukseen) paikoilleen työntämällä ne ensin äänenvaimennusyksikön katossa olevien ja sitten VALLOX 0 SE:n läpivientitiivisteiden läpi. Pujota liitettävät kaapelit läpivientiputkien kautta VALLOX 0 SE:n sisällä olevaan kytkentäkoteloon. Asenna mahdollisen vesikiertoisen lämmitysyksikön meno- ja paluu-vesiputket (eivät kuulu toimitukseen) äänenvaimennusyksikön ja VALLOX 0 SE:n katossa olevien läpivientitiivisteiden läpi ja liitä ne esim. suoralla liittimellä meno- ja paluuvesiyhteisiin.(katso kuvan kohta A ja B). Asenna lamelliäänenvaimennusosa paikoilleen. Kiinnitä äänenvaimennusyksikön ovi huolellisesti paikoilleen. Kiinnitä kanavat asianmukaisiin yhteisiinsä tukevasti ja tiiviisti. Mahdolliset kanavaeristykset tehdään ilmanvaihtosuunnitelman mukaan. VALLOX 0 SE L (Huom. malli) 5

16 Vallox Oy Myllykyläntie Loimaa Puh
