SIMPLY CLEVER. Radio Bolero Käyttöohjekirja

Transkriptio

1 SIMPLY CLEVER Radio Bolero Käyttöohjekirja

2 Tämän käyttöohjekirjan rakenne (selitykset) Tämä käyttöohjekirja on laadittu siten, että tarvittavien tietojen löytyminen ja hyödyntäminen olisi helppoa. Otsikko-, sisältö- ja avainsanakuvaus Käsikirjassa on osioita, joissa on lyhyitä lukuja. Kyseisen luvun nimi on toistettu sivun oikealla puolella alhaalla. Käyttöohjeiden alussa on sisällysluettelo, jossa esitellään käsiteltävät aiheet peräkkäisessä järjestyksessä. Suunnat Kaikki suunnat, kuten vasen, oikea, edessä, ja takana on annettu auton ajosuunnassa. Yksiköt Arvot ilmoitetaan metrijärjestelmässä. Merkkien selitys Ilmoittaa kappaleen loppua. Ilmoittaa kappaleen jatkumista seuraavalle sivulle. Ilmoittaa rekisteröityä tavaramerkkiä. Ohjeet HUOMIO Tärkeimmät ohjeet ovat tunnistettavissa HUOMIO-otsikosta. Nämä HUOMIOohjeet varoittavat vakavasta onnettomuus- tai vahinkovaarasta. VAROITUS Varoitus-ohje muistuttaa mahdollisista vahingoista autolle (esim. vaihteistovauriosta) tai huomauttaa yleisestä onnettomuusvaarasta. Huomautus Tavallinen Ohje antaa tärkeitä tietoja auton käytöstä.

3 Sisällysluettelo Yleisiä ohjeita Pysäköinti ja ohjailu Optinen pysäköintijärjestelmä 19 Tärkeitä ohjeita 2 Varkaussuoja 2 Laitteen esittely ja käyttö 3 Laiteasetukset Äänensävyn asetukset 5 Päävalikon asetukset (Setup) 5 Radion asetukset 5 Liikennetiedotteiden asetukset 6 Setup Media 6 Järjestelmän asetukset 6 Setup telephone 6 Radio Käyttö 8 Media Käyttö 11 Ulkoiset äänilähteet Käyttö 14 Puhelin Käyttö 16 Sisällysluettelo 1

4 Yleisiä ohjeita Tärkeitä ohjeita Johdattelevaa tietoa Lue nämä Bolero-radion (jäljempänä "radio") käyttöohjeet huolellisesti, sillä tässä esitetyt toimet ovat edellytys laitteen asianmukaiselle käytölle. Tässä käyttöohjekirjassa kuvataan kaikki mahdolliset varusteluvaihtoehdot ilman erikoisvarusteita, mallivaihtoehtoja tai markkinakohtaisia varusteita. Näin ollen sinun autossasi ei ole kaikkia niitä varusteita, jotka tässä käyttöohjekirjassa kuvataan. Autosi varustetaso perustuu tekemääsi kauppasopimukseen. Lisätietoja saat ŠKODA-merkkiliikkeestä 1), jota olet ostanut auton. Huomaa, että nämä ohjeet täydentävät auton käyttöohjekirjassa annettuja tietoja. Siksi näitä ohjeita voidaan käyttää vain auton varsinaisen käyttöohjekirjan yhteydessä. Tässä käyttöohjekirjassa esitettyjen toimintojen perusteellinen kuvaus on auton käyttöohjekirjassa. Käänny laitettasi koskevien mahdollisten kysymysten osalta ŠKODA-merkkiliikkeen puoleen. Kuvat voivat poiketa autostasi vähäpätöisissä yksityiskohdissa; ne on tarkoitettu vain yleiseksi tiedoksi. Laitteen käyttö Käytä laitetta ajon aikana vain, kun se muu liikenne huomioon ottaen on turvallista. HUOMIO Keskity ensisijaisesti auton ajamiseen! Auton kuljettaja on vastuussa auton käytöstä. Käytä laitetta siten, että auto on koko ajan hallinnassasi onnettomuusvaara! Säädä äänenvoimakkuus niin, että voit kuulla etuajo-oikeutettujen autojen, kuten poliisi-, pelastus- ja paloautojen, äänisignaalin. Liian kovalle säädetty äänenvoimakkuus voi aiheuttaa kuulovammoja! Kuvaruudun hoito VAROITUS Älä käytä liuottimia, kuten bensiiniä tai tärpättiä, sillä ne vahingoittavat näyttöruudun pintaa. Käsittele kuvaruutua varoen. Sormen painallus tai kosketus terävällä esineellä voi saada aikaan painumia tai naarmuja. Huomautus Näyttöruudun voi puhdistaa sormenjäljistä hienolla liinalla (ja tarpeen mukaan alkoholin avulla). Varkaussuoja Varkaudeneston ohjelmointi Radiossa on Komfort-turvakoodi. Turvakoodi tallennetaan ensimmäisellä käyttöönottokerralla sekä radion että auton muistiin. Jos akku on ollut irrotettuna, kytke ensin virta autoon ja vasta sitten radioon. Jos haluat asentaa radion toiseen ajoneuvoon, on syötettävä turvakoodi. Tällöin käänny merkkiliikkeen 1) puoleen. Koska laite toimii vain turvakoodin syöttämisen jälkeen, varastetun radion käyttö on lähes mahdotonta lisäominaisuus auton hyvään varkaussuojaan. 1) Käsitteiden selitykset» Käyttöohje, kappale Johdanto. 2 Yleisiä ohjeita

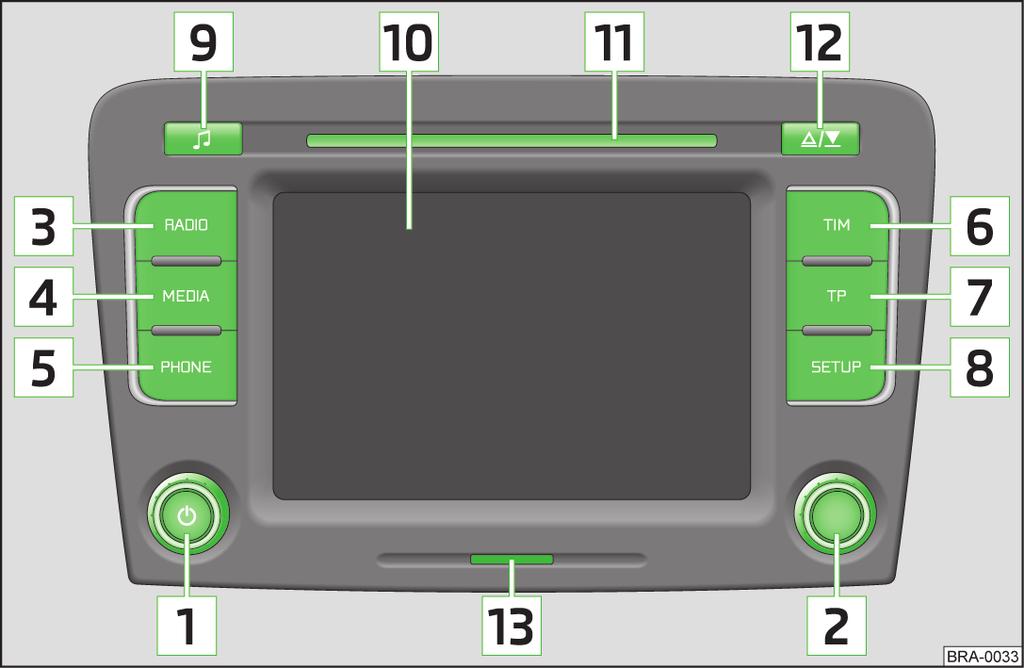

5 Huomautus Koodi on tallennettu mittaristoon. Tarvittaessa uusintakoodaus tapahtuu sieltä automaattisesti (Komfort-koodaus). Koodin käsinsyöttö uudelleen ei siten yleensä ole tarpeen. Laitteen esittely ja käyttö Yleiskuva Koodin syöttö Jos laitteen käynnistämisen jälkeen näyttöön tulee näppäimistö ja kehotus syöttää koodi, on navigaattori lukittava syöttämällä nelinumeroinen koodi. Napsauta suoraan näyttöilmoituksessa numeronäppäimistöltä numeroa väliltä 0 ja 9. Numerot näkyvät syöttörivillä. Nelinumeroisen sarjan syöttämisen jälkeen numeronäppäimistö vaihtuu harmaaksi (aktivointi poistuu). Numeroita ei voi syöttää enempää. Poista syöttörivin numeroita oikealta vasemmalle napsauttamalla näytöltä ja korjaa tarvittaessa syötetyt numerot. Kun syöttörivillä näytetään oikeaa koodia, paina toimintonäppäintä OK. Koodinumero Voit pyytää koodin ŠKODA-huollosta vain tietoliikenneyhteyttä käyttäen online. Siten taataan erittäin tehokas varkaussuoja. Käänny merkkihuollon puoleen. Väärä koodinumero Jos olet vahvistanut koodia syöttäessäsi väärän koodin, voit syöttää koodin uudestaan yhden kerran. Yritysten lukumäärän näet näytön toisella rivillä. Jos syötät koodin vielä toisen kerran väärin, laite lukkiutuu noin tunniksi. Voit syöttää turvakoodin uudelleen vasta noin tunnin kuluttua, kun radiossa on ollut koko ajan virta kytkettynä ja autossa on ollut sytytysvirta kytkettynä. Jos teet taas kaksi epäonnistunutta yritystä, laite lukkiutuu jälleen tunnin ajaksi. Jaksotus - kaksi yritystä, yksi tunti lukitusta - jatkuu edelleen. Huomautus Koodi on yleensä tallennettu mittaristoon. Tarvittaessa uusintakoodaus tapahtuu sieltä automaattisesti (Komfort-koodaus). Koodin käsinsyöttö uudelleen ei siten yleensä ole tarpeen Kuva 1 Yleiskuva - Säätönuppi laitteen päälle- ja poiskytkentää varten (painamalla) äänenvoimakkuuden säätö (pyöräyttämällä) Valikkonuppi RADIO-tila kierrä manuaalista asemanhakua varten; paina kevyesti aloittaaksesi tai lopettaaksesi soittoautomatiikan (scan) käytön. MEDIA-tila kierrä manuaalista kappaleen vaihtoa varten; paina kevyesti aloittaaksesi tai lopettaaksesi soittoautomatiikan (scan) käytön. RADIO - kytkee radion kuunteluun, vaihtaa radion kuuntelutilassa taajuusalueen MEDIA avaa viimeksi toistetun medialähteen tai valitsee toisen medialähteen. Yleisiä ohjeita 3

6 PHONE puhelintoiminto mykistää aktiivisen äänilähteen TIM - (Traffic Information Memory) liikennetiedotteiden toistaminen laitteen muistista. Kun olet SETUP -valikossa antanut korkeintaan kaksi aikaa liikennetiedotteiden nauhoittamista varten (TIM), tiedotteet otetaan vastaan myös radion ollessa suljettuna. Kytkee TP -liikennetiedotetoiminnon (Traffic Program) päälle tai pois päältä tai keskeyttää nykyisen liikennetiedotteen toiston SETUP - valittuna olevan käyttöalueen asetukset - avaa äänenvoimakkuuden ja -sävyn valikon Kosketusnäyttö (Touchscreen): Näytön aktiivisena olevat alueet on kehystetty värein. Käytä niitä koskettamalla näyttöä. CD-asema Poistonäppäin / - poista CD-levy näppäintä kevyesti painamalla SD-muistikorttipaikka: Tukee SD-muistikortteja, SDHC-muistikortteja, joiden koko on 32 mm x 24 mm x 2,1 mm ja kapasiteetti enintään 32 Gt tuetaan (FAT 32). Laitteen kytkeminen on/off Kytke laite päälle/pois (on/off) painamalla pitkään näppäintä 1. Laitteen päällekytkennän yhdessä järjestelmä toistaa sammuttamisen yhteydessä aktiivisena ollutta äänilähdettä. Kun radio on auki ja otat virta-avaimen virtalukosta, radio suljetaan automaattisesti. Radio voidaan kytkeä uudelleen päälle painamalla valikkonuppia 1. Auton sytytysvirta katkaistuna radio sulkeutuu automaattisesti noin tunnin kuluttua (auton akun säästämiseksi). Jos olet kytkenyt radiosta virran pois päältä ottamalla avaimen pois virtalukosta, radio kytkeytyy päälle, kun taas käynnistät auton. Käyttö - yleistä Laitteessa on kosketusnäyttö (Touchscreen). Näytön aktiivisena olevat alueet on kehystetty. Käytä niitä koskettamalla näyttöä. Näytön aktiivisia alueita, joilla käynnistetään toiminto tai avataan valikko, nimitetään painikkeiksi. Kohteiden ja säätimien liikuttaminen Aseta sormi näytöllä liikkuvan kohteen päälle, esimerkiksi vierityspalkin ohjaimelle. Liikuta sormea näytön poikki nostamatta sitä näytöltä. Objekti seuraa liikkeitä, mutta sitä voidaan siirtää vain ennalta määrätyllä alueella. Nosta sormi näytöltä halutussa kohdassa. Näytetyn valikkokohdan näkymän saat esiin liikuttamalla vierityspalkin liukusäädintä aivan alas. Vaihtoehtoisesti liukusäädintä voidaan liikuttaa näytöllä ylös ja alas toimintonäppäimillä ja. Voit liikuttaa rullausjanan liukusäädintä myös painamalla - tai +. Paluu edeltävään valikkokohtaan Edelliseen valikkoon palataan toimintopainikkeella. Rullausjana Näytön oikeassa reunassa olevaa pystysuoraa palkkia, jossa on liukusäädin, ja joka on nuolinäppäinten ja välissä, kutsutaan vierityspalkiksi. Rullausjana osoittaa, että valikossa on lisää valintoja ylhäällä tai alhaalla. Arvon asettaminen Asetusvalikossa voit muuttaa asetusta tai arvoa portaattomasti. Voit muuttaa näytettyä asetusta vetämällä liukusäädintä tai painamalla + tai -. Ponnahdusikkuna Toisen painikkeen jäljessä oeva nuolipainike näyttää valitun asetuksen, esim. Acoustic feedback Off. Napsauta toimintonäppäintä Pois näytöllä. Avautuu ns. ponnahdus-ikkuna, jossa on eri asetusvaihtoehtoja. Napsauta lyhyesti haluttua asetusvaihtoehtoa. Ponnahdusikuna sulkeutuu. Valitsemasi asetus näytetään. Sulje ponnahdusikkuna valintaa muuttamatta napauttamalla toimintonäppäintä. Valintaruutu Tämäntyyppisen toiminnon nimen edessä on niin sanottu valintaruutu. Valintamerkki valintaruudussa osoittaa, että toiminto on päällä, tyhjä ruutu osoittaa, että toiminto on pois päältä. Kytke laite päälle tai pois päältä napsauttamalla kerran vastaavaa toimintonäppäintä. 4 Yleisiä ohjeita

7 Laiteasetukset Äänensävyn asetukset Napsauttamalla painiketta voidaan valita seuraavat parametrit: Bass - Mid - Treble - äänitasojen asetukset Balance Fader äänenvoimakkuussuhde (vasen ja oikea = balanssi), edessä ja takana = vaimennin); Volume Maximum switch on volume, Traffic announcements ja PDC: Audio level äänenvoimakkuus päällekytkennässä ja yleisesti liikennetiedotteiden kuuntelussa ja äänenvoimakkuus yleisesti pysäköinnin aikana; Nopeudesta riippuva Äänenvoimakkuuden säätö - Säätää automaattisesti äänenvoimakkuutta ajonopeuden mukaan (korkeammat numerot osoittavat äänenvoimakkuuden jyrkempää muutosta); Acoustic feedback - Radioasemien tallennuksen yhteydessä kuuluva merkkiääni päälle/pois; EQ settings - radio-ohjelmatyypin asetus (suora, puhe, rock, klassinen,...); Surround tila-akustiikan säätö. Äänenvoimakkuuden alentaminen pysäköintitutkan ollessa käytössä (PDC) Jos autoon on asennettu pysäköintitutka, äänenvoimakkuus laskee automaattisesti etukäteen määriteltyyn tasoon, kun pysäköintitutka on käytössä. Päävalikon asetukset (Setup) Napsauta alueen valintanäppäintä SETUP päävalikossa Asetukset. Valitse alue napsauttamalla, asetusten vaihtamista ja suorittamista varten. Palaa takaisin viimeksi valittuun valikkoon napsauttamalla toimintonäppäintä. Asetusvalikot Radio Määritä nuolinäppäinten toiminnot radiotilassa, näytettyjen toimintonäppäinten, tallennusluettelon ja liikennetiedotteiden asetukset. Media - äänentoiston säädöt, mp3-tiedostojen näyttötavan määrittely, ulkoisten liitäntöjen aktivointi tai aktivoinnin poisto. System - järjestelmäasetusten, kuten kielen ja kellonajan muuttaminen, käyttöalueilla tehtyjen ja tallennettujen asetusten palauttaminen tai poistaminen. Traffic Announcements Valitse ensisijainen TMC-asema ja määritä TMC-ilmoitusten alue. Screen Säädä näytön kirkkautta, valitse päälle/pois päivä-/yönäyttö ja vahvistusääni painiketta napsauttamalla. Telephone - laitteen puhelinmuistion aktivointi, kaikkien puhelutietojen poistaminen ja pikavalintapainikkeiden muokkaaminen. Radion asetukset Kutsu valikko Radioasetukset napsauttamalla alueen valintapainiketta SETUP ja toimintonäppäintä Radio. Activate AF Toiminnolla vaihtoehtoinen taajuus (AF) varmistetaan, että valitun aseman parhaiten kuuluva taajuus tulee valituksi. Kun paras taajuus on löytynyt, radiotoisto saattaa asemahaun aikana katketa hetkeksi. Jos vaihtoehtoista taajuutta ei löydy eikä vastaanotin enää saa kunnollista signaalia, valitse toinen asema. RDS Regional Jotkut yleisradioasemat jakavat lähetyksensä tiettyinä aikoina aluelähetyksiksi. Siksi sama asema saattaa lähettää eri alueilla erilaista ohjelmaa. Laite pyrkii etsimään vain valitun radioaseman vaihtoehtoisia taajuuksia. Mikäli vastaanoton laatu on niin huono, että asema on vaarassa kadota, radio hyväksyy aseman vaihtoehtoisen taajuuden vastaanoton. Seek mode Sen lähteen asettaminen, josta radiotilassa valitaan kanava. Station list - näyttää kuuntelukelpoisten asemien luettelon. Preset list näyttää vain sen lähetysaseman, joka on lähetysasemien muistissa. Muisti Asemapainikkeiden valinta näyttöä varten. Delete preset list Esivalintaluettelon tyhjentäminen. Ensisijainen liikennetiedotteita lähettävä asema Jos ensisijaisen aseman kuuluvuus on heikko, järjestelmä etsii automaattisesti uuden aseman, jonka kuuluvuus ajoreitillä on paras mahdollinen. Radioasetuksissa näytetään, miltä TMC-kanavalta vastaanotetaan tällä hetkellä ilmoituksia. Laiteasetukset 5

8 Liikennetiedotteiden asetukset Kutsu valikko TIM-asetukset napsauttamalla valintapainiketta SETUP ja toimintonäppäintä Traffic Info. Napsauttamalla TIM-tallennusajan näyttöä vasemmalla voit avata valikon Tallennusajan asetus. Valikossa Tallennusajan asetus voit muuttaa kyseistä aikayksikköä askeleittain alas tai ylöspäin napsauttamalla nuolinäppäimiä tai tuntien tai minuuttien kohdalla. Pidä nuolinäppäintä pohjassa, jos haluat muuttaa aikayksikköä juoksevasti. Vapauta painike, kun haluttu arvo on saavutettu. Hyväksy näytetty TIM-tallennusaika napsauttamalla toimintonäppäintä ja poistu valikosta Tallennusajan Asettaminen. Näin voidaan asettaa molemmat halutut TIM-tallennusajat. Aktivoi tai deaktivoi haluttu TIM tallennusaika napsauttamalla painiketta A. Jos ruudussa on rasti, viereinen nauhoitusaika on aktivoituna. Radio aloittaa tiedotteiden tallentamisen 90 min ennen lähtöaikaa ja jatkaa tallentamista vielä 30 min lähtöajan jälkeen. Setup Media Kutsu valikko Media-asetukset napsauttamalla alueen valintapainiketta SETUP ja toimintonäppäintä Media. Valikon painikkeet - Setup Media (Media-asetukset) Activate AUX input - ulkoinen audiolähde. BT Audio Autoplay Mahdollistaa langattoman MP3-tiedostojen siirron puhelintilassa. Hide artist/track name - asetuksesta riippuen näytetään audio-cd ja mp3-äänilähde merkinnällä CD sekä kappale- ja esiintyjätiedot tai näytetään vain tiedosto- ja kansionimet. Scan/Mix/Repeat including subfolders - toistaa järjestyksen mukaisesti läpi kaikki MP3- tiedostot, jotka on tallennettu kansioihin ja alikansioihin. AUX-äänenvoimakkuus AUX-IN-sisääntuloherkkyyttä voidaan säätää kolmessa tasossa toisiin äänilähteisiin liitetyn ulkoisen äänilähteen toiston äänenvoimakkuuden säätämiseksi. Napsauttamalla toimintonäppäintä AUX-äänenvoimakkuus avautuu ponnahdusikkuna, josta voit valita haluamasi tuloherkkyyden. Jos lisäksi ME- DIA-multimedia tulo on asennettu, tämä asetus koskee myös äänilähteitä, jotka on liitetty tähän tuloon. Järjestelmän asetukset Kutsu valikko Järjestelmän asetukset napsauttamalla alueen valintapainiketta SETUP ja toimintonäppäintä System. Järjestelmän kielen vaihto manuaalisesti Napsauta toimintonäppäintä Language ja valitse avautuvassa ponnahdusikkunassa haluamasi kieli. Järjestelmän kieli näytetään yleensä asetetun kielen infonäytössä Automatic (automaattisesti). Haluttaessa radioon voidaan asettaa eri viestintäkieli. Laitteen tehdasasetusten palauttaminen Napsauta toimintonäppäintä Factory Settings. Seuraavan varmistuskysymyksen vahvistuksen jälkeen laite palaa toimitustilaan ja kaikki tiedot poistetaan. Käyttönäppäinten valaistus Napsauta toimintonäppäintä Illumination. Kun sytytysvirta on kytketty, käyttönäppäinten 1 ja 2 valaistus voidaan kytkeä päälle 2 tai pois päältä 1. Climatronic-yksikön asetusten näyttäminen Napsauta toimintonäppäintä Ilmastointi-ilmoitukset. Climatronic-arvojen näyttö voidaan kytkeä päälle tai pois päältä. Setup telephone Kutsu valikko Puhelimen asetukset napsauttamalla alueen valintapainiketta SETUP ja toimintonäppäintä Telephone. Puhelinmuistion päivitys Napsauttamalla toimintonäppäintä Update telephone book voit päivittää kaikki edellisen matkapuhelimen puhelinluettelon tai SIM-kortin liitännän jälkeen muuttuneet yhteystiedot. Toimenpide voi kestää muutamia minuutteja. Vahvista seuraava kysely. Kun tietoja päivitetään, voit käyttää puhelinmuistion vanhoja tietoja. Tässä yhteydessä on huomioitava autosi voimassa olevat käyttöohjeet. 6 Laiteasetukset

9 Puhelutietojen poistaminen Napsauta toimintonäppäintä Delete Call Lists. Kun vahvistat seuraavan turvakyselyn valitsemalla Delete, laitteessa käytetyt numerot ja vastaamattomat puhelut poistetaan. Varattujen pikavalintanäppäinten muokkaus Napsauttamalla toimintonäppäintä Speed Dial voit muokata varattuja pikavalintanäppäimiä. Seuraavassa valikossa voit valita napsauttamalla pikavalintanäppäimet, joita haluat muuttaa. Muuta merkintää kuvatulla tavalla. Laiteasetukset 7

10 Radio Käyttö Aseman valinta Päävalikon RADIO hakeminen ja taajuusalueen valitseminen Kutsu päävalikko RADIO napsauttamalla RADIO. Kuuluva radiokanava näkyy näytön yläreunassa. Jos haluat muuttaa taajuusaluetta, napsauta RADIO tai toimintonäppäintä Band. Napsauta avautuvassa ponnahdusikkunassa FM tai AM. Nykyinen taajuus näkyy näytön vasemmassa yläkulmassa. Aseman vaihtaminen Voit vaihtaa edelliselle tai seuraavalle kanavalle napsauttamalla nuolinäppäimiä päävalikon RADIO näytöllä. Aseman valinta asemaluettelosta Napsauttamalla toimintonäppäintä Station List voit näyttää kaikki kantoalueen radiokanavat. Luettelo siirtyy suoraan kuunneltavan aseman kohdalle. Valitse haluamasi kanava napsauttamalla. Asemaluettelo sulkeutuu käyttämättömänä noin 20 s kuluttua. Päävalikon painikkeet asemanvalintapainikkeet, aseman tallennus ja tallennetun aseman haku. Band - aaltoalueen valinta. Station list - näyttää kuuntelukelpoisten asemien luettelon. Presets - avaa tallennettujen asemien luettelon. Extras - voit käynnistää painikkeella Scan -selaustoiminnon tai katsoa Radio text. Man. avaa valitun aaltoalueen asteikon. Radioasemien haku ja tallennus Manuaalinen haku Käännä valikkopainiketta 2 tai toimintonäppäintä Man. päävalikossa RADIO. Näyttöalueen alaosassa näytetään valitun taajuusalueen asteikko. Paina lyhyesti Menu-painiketta poistuaksesi manuaalisesta taajuuden valinnasta ja toimintopainikkeet tulevat uudelleen näkyviin. Aseman tallentaminen asemapainikkeeseen Pidä yhtä kuudesta RADIO-päävalikossa näytetyistä esivalintapainikkeista 1 6 painettuna, kunnes kuulet äänimerkin. Kuunneltava asema on nyt tallennettu tähän asemapainikkeeseen. Radioaseman poistaminen luettelosta Avaa tallennusluettelo valitsemalla päävalikosta RADIO toimintonäppäin Muisti. Napsauta toimintonäppäintä Delete sen kanava takana, jonka haluat poistaa. Vahvista seuraava varmistuskysely toimintonäppäimellä Delete, jolloin kanava poistetaan pysyvästi tallennusluettelosta. Jos kuunneltavana oleva asema on jo tallennettu asemaluetteloon, taajuusalueen merkinnän (FM tai AM) jäljessä on asemapaikan numero. Päävalikossa RADIO näytettävät kuusi kanavanäppäintä määritetään valikossa Radioasetukset. SCAN-toiminto Voit kuunnella aaltoalueen asemia peräkkäin lyhyen aikaa (10 sekuntia). Kun napsautat 2 -valikkonäppäintä, radio etsii automaattisesti kaikki taajuusalueen kuuntelukelpoiset asemat. Vaihtoehtoisesti voit napsauttaa toimintonäppäintä Extras ja avautuvassa ponnahdusikkunassa Scan. Toistoautomatiikan ollessa käynnissä painike Extras vaihtuu painikkeeksi Scan. Lopeta toistoautomatiikka painamalla uudestaan säätönuppia 2 tai napauttamalla toimintonäppäintä Scan sen aseman kohdalla, jota haluat kuunnella. RDS-toiminto Radion tekstien kytkeminen päälle tai pois Napsauta päävalikosta RADIO näppäintä Extras ja sitten toimintonäppäintä Radiotext. Kuuden kanavanäppäimen sijaan näytön alapuolikkaassa avautuu radiotekstin näyttöikkuna. Sulje radiotekstien ikkuna, jotta saat näyttöön jälleen asemanvalintapainikkeet. Napsauta lyhyesti radio-tekstin näyttöikkunaa. Vaihtoehtoisesti voit napsauttaa toimintonäppäintä Extras ja avautuvassa ponnahdusikkunassa korostettua toimintonäppäintä Radiotext. 8 Radio

11 RDS ( Radio Data System ) on järjestelmä, joka lähettää radiosignaalin mukana ohjelmatietoja ja muita lisäpalveluja. Samalla järjestelmä jäljittää kuunneltavaa asemaa taajuudesta riippumatta. Kun RDS-radioaseman signaali on riittävä, näytössä on taajuuden sijasta aseman nimi. Jos asema lähettää RDS-informaatiota juuri silloin kun tallennat asemaa asemauetteloon, saattaa aseman nimi tallentua väärin. Liikennetiedotteet Napsauttamalla näppäintä TP voit kytkeä liikennetiedotetoiminnon päälle tai pois päältä. Teksti TP aseman nimen yhteydessä (esim. asemaluettelossa tai asemien tallennusluettelossa) osoittaa, että liikennetiedotteiden vastaanotto on kytketty päälle. Jos liikenneradio on valittuna, laite vastaanottaa liikennetiedotteita lähettävää asemaa kuunneltavasta asemasta riippumatta. Liikennetiedotteiden vastaanotto osoitetaan kirjaimin TP näytön oikeassa yläreunassa. Jos liikennetiedotteita lähettäviä asemia ei ole tai ei voida vastaanottaa esim. jonkin yleisen häiriön vuoksi, kirjainten TP sijasta näytössä on No TP (Ei TP). Huomaa, että pysäköintihalleissa, tunneleissa, kerrostaloalueilla tai mäkisessä maastossa radiosignaalin vastaanotto voi häiriintyä niin paljon, että kuuluvuuteen tulee täydellisiä katkoksia. Liikennetiedotteen vastaanotto Liikennetiedotteen aikana avautuu ponnahdusikkuna. Jos haluat keskeyttää liikennetiedotteen toiston, napsauta ponnahdusikkunassa Liikennetiedote toimintonäppäintä Keskeytä. Liikennetiedotetoiminto pysyy käytettävissä, ja seuraava liikennetiedote toistetaan senhetkisessä äänitilassa. Painamalla painiketta TP deakt. liikennetiedotetoiminto kytketään pois päältä pysyvästi. Huomautus Jotkut radioasemat tunnistautuvat harhaanjohtavasti liikennetiedotteita lähettäviksi kanaviksi. Sen vuoksi kyse ei ole laitevirheestä, ettei näillä kanavilla ole liikennetiedotteita. Liikennetiedotemuisti Liikennetiedotteiden automaattinen tallentaminen Jos liikennetiedotetoiminto on päällä ja valmis vastaanottamaan liikennetietoja, asemalta saapuvat liikennetiedotteet esitetään, kunhan virta on kytketty päälle. Näin saat aina tiedot vallitsevasta liikennetilanteesta, vaikka radio olisi kytketty pois päältä ajon aikana. Jos auto on pysäköitynä (virta pois), kun liikennetiedotetoiminto on kytketty päälle ja valmis vastaanottamaan liikennetietoja, saapuvat liikennetiedotteet, kirjataan kahden tunnin ajan. Kun virta kytketään pois päältä, näytetään noin viiden sekunnin ajan nykyinen liikennetiedotekanava, jolta kirjataan liikennetiedot seuraavan kahden tunnin ajan. Tämän viiden sekunnin aikana laitteen nuolinäppäimillä voidaan valita toinen liikennetiedotekanava, jonka tiedot kirjataan. Pysäköidyn auton liikennetiedotteiden vastaanotto siirtyy automaattisesti toiselle asemalle, jos valitsemasi aseman signaali on jostain ulkoisesta syystä liian heikko. Liikennetiedotteita voidaan tallentaa korkeintaan yhdeksän. Enimmäistallennusaika on yhteensä neljä minuuttia. Jos muisti on täynnä, vanhin ilmoitus pyyhkiytyy pois. TIM-tallennuksen ajankohta On myös mahdollista asettaa kaksi TIM-tallennusaikaa, jolloin laite kirjaa liikennetietoja myös auton ollessa pysäköitynä. Radio tallentaa TIM-tallennusajankohtien mukaisesti kaikki valitsemasi liikennetiedotteita lähettävän aseman tiedotteet. Jos esimerkiksi työmatka ajoittuu tiettyyn kellonaikaan, voidaan syöttää likimääräinen alkamisaika. Radio aloittaa tiedotteiden tallentamisen 90 min. ennen lähtöaikaa ja jatkaa tallentamista vielä 30 min. lähtöajan jälkeen. Näin on mahdollista kuunnella uusimmat liikennetiedotteet ennen jokaista ajokertaa, ja valita reitti vallitsevan liikennetilanteen mukaan. Huomautus Jos viestin kesto ylittää neljä minuuttia, viestin alkuosa pyyhkiytyy pois. Jos autolla ei ajeta yli kolmeen päivään, liikennetiedotteita ei enää nauhoiteta auton akun säästämiseksi. Radio 9

12 Liikennetiedotteiden kuuntelu Napsauttamalla näppäintä TIM voit kuunnella tallennetut liikennetiedotteet. Toisto alkaa viimeksi tallennetusta tiedotteesta. Kaikki tiedotteet toistetaan järjestyksessä uusimmasta vanhimpaan. Toimintonäppäimellä voit siirtyä nykyisen liikennetiedotteen alkuun. Voit ohittaa liikennetiedotteen toimintonäppäimellä. Keskeytä toisto näppäimellä. Toimintonäppäin vaihtaa tilaan. Toimintonäppäin jatkaa toistoa viime kohdan toistoa. 10 Radio

13 Media Käyttö Päävalikko MEDIA Mix - aloittaa satunnaistoiston Mix. Jos toimintonäppäin Mix näkyy jo näytöllä, satunnainen toisto on päällä - päätä toimintonäppäimellä. Repeat - avaa toistotoiminnon ponnahdusikkunan. Lisäksi määritetään, toistetaanko vain nykyinen Track vai nykyinen CD nykyisestä MP3-tilan Folder. Selection - avaa kuunneltavan äänilähteen kappaleluettelon, josta voit valita toisen kappaleen tai toisen audiolähteen. Päävalikon MEDIA avaaminen, äänilähteen valinta Painikkeesta MEDIA painamalla jatketaan viimeksi valittuna olleen äänilähteen toistamista. Jos tällä hetkellä laitteessa on valittavissa äänilähteitä, valintanäppäimellä MEDIA voidaan vaihtaa edellisten äänilähteiden välillä. Kun valitset aikaisemmin toistetun medialähteen, toisto jatkuu keskeytyneestä kohdasta. Jos äänilähdettä ei voida valita, esimerkiksi koska tallennuslaitetta ei ole asetettu (esim. SD-muistikortti), toimintonäppäin näkyy harmaana. Toistettavan äänilähteen käyttöpainikkeet - kertapainallus siirtää kuunneltavan kappaleen tai luvun alkuun, uusi painallus siirtää sitä edeltävän kappaleen tai luvun alkuun. - paina lyhyesti, jolloin siirryt seuraavan kappaleen tai luvun alkuun. - tauko: toisto pysäytetään ja symboliksi vaihtuu - napsauta, jolloin toisto jatkuu tästä kohdasta eteenpäin. MEDIA-valikon valittavissa oleva äänilähteet CD - vaihtaa viimeksi toistettuun CD-vaihtajassa olevaan levyyn. SD Card vaihtaa laitteessa olevalle muistikortille. MEDIA-IN vaihtaa liitettyyn ulkoiseen äänilähteeseen. Ulkoisen äänilähteen käyttö on vain rajoitetusti mahdollista, ja käyttömahdollisuus riippuu laitteen liitäntätavasta. BT-audio vaihtaa puhelinlaitteesta tapahtuvaan MP3-tiedostojen langattomaan tiedonsiirtoon. MEDIA-päävalikon lisätoimintonäppäimet Scan - käynnistää selauksen (toistoautomatiikan) Scan (Soittoautomatiikka). Jos toimintonäppäin Scan näkyy jo näytöllä, soittotoiminto on päällä päätä toiminto näppäimellä. CD-levyn asettaminen soittimeen tai poistaminen soittimesta Sisäisellä levyasemalla voidaan toistaa audio-cd-levyä (CD-A) ja mp3-cd-levyjä. CD-levy soittimeen Napsauta /. Valitse asento 1... valitse 6, jotta voit asettaa CD:n asemaan. Odota, kunnes näytöllä näkyy Aseta CD. Työnnä CD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. CD-levyn poistaminen Napsauttamalla näppäintä / CD menee toistoasentoon. Jos et ota asemasta ulos työnnettyä CD-levyä pois 10 sekunnin kuluessa, se vedetään turvallisuussyistä takaisin. WMA-tiedostot (Windows Media Audio) Audiotiedostot, jotka on pakattu Windows Media Audio -standardilla, saattavat olla tekijänoikeudellisesti suojattuja (Digital Rights Management). Laite ei tue sellaisia WMA-tiedostoja. HUOMIO CD-soitin on lasertuote. Tämä lasertuote on valmistushetkellä täyttänyt kaikki kansallisten/kansainvälisten standardien vaatimukset: DIN EN : ja DHHS-säännöt 21 CFR, alaluokka J, lasertuoteluokka 1. Lasertuoteluokan 1 lähettämä lasersäteily on niin heikkoa, ettei se aiheuta vaaraa käyttötarkoituksen mukaisessa käytössä. Tämä tuote on suunniteltu niin, että laitteen sisäosien lasersäteily on rajoitettua. Tämä ei kuitenkaan tarkoita sitä, ettei kotelon sisään asennettua laserlaitetta voida ilman koteloaan pitää korkeamman luokan lasertuotteena. Tästä syystä laitteen koteloa ei saa koskaan avata. Media 11

14 VAROITUS Älä koskaan laita sisäiseen levyasemaan sellaista CD-levyä, jossa on merkintä Älä aseta levyasemaan ilman vetokehikkoa tai Eco Disc. Painettuasi / -näppäintä kestää muutaman sekunnin ajan, ennen kuin CD-levy tulee ulos. Tänä aikana CD-aseman peitelevy on auki. Odota, kunnes CD-levy on poistettu soittimesta ja työnnä uusi CD-levy soittimeen vasta sitten. Muuten laitteen levyasema saattaa vaurioitua. Likainen, mekaanisesti vaurioitunut, lukukelvoton tai väärin asetettu CD saattaa aiheuttaa toisto-ongelmia. Tästä syystä CD-levyä ei ehkä voi toistaa tai CD-levyn toisto saattaa hypätä. Tarkasta CD-levy ja laita se oikein laitteeseen. Jos ongelmat jatkuvat, kokeile toista CD-levyä ja tarvittaessa ota yhteys merkkiliikkeeseen. Jos laitteen lämpötila on liian korkea, CD-levyä ei oteta laitteeseen. Laite siirtyy soitinta edeltäneeseen käyttötilaan. Älä koskaan puhdista CD-levyn pintaa nesteillä, kuten bensiinillä, tinnerillä tai äänilevy puhdistusaineilla, koska ne saattavat vaurioittaa CD-levyä. Älä jätä CD-levyä suoraan auringonpaisteeseen! Kirjoita CD-levyyn vain siihen tarkoitetulla kynällä. Älä liimaa CD-levyyn mitään tarraa! Huomautus Huonoilla teillä ja olosuhteissa, joissa on voimakasta tärinää, CD-levyn toisto saattaa hyppiä. Kylmällä ilmalla tai sateen jälkeen laitteeseen voi tiivistyä (kondensoitua) kosteutta. Tämä voi aiheuttaa toiston hyppimistä tai jopa estää levyn toistamisen kokonaan. Odota siinä tapauksessa, että kosteus haihtuu. Älä koskaan puhdista likaista CD-levyä pyörivin liikkein, vaan sisältä ulospäin. Voit käyttää siihen pehmeää kangasta. Jos CD-levy on pahasti likaantunut, suosittelemme sen puhdistamista erityisellä CD-levyn puhdistusaineella, minkä jälkeen sen annetaan kuivua. Kopiosuojattuja CD-levyjä ja itse äänitettyjä CD-R- ja CD-RW-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Huomaa jäljempänä olevat MP3-käyttöä koskevat ohjeet. Noudata asuinmaasi tekijänoikeuslakeja ja kansallisia määräyksiä. CD-soitin ei sisällä osia, jotka on huollettava tai korjattava. Jos CD-soittimessa on vikaa, ota yhteys merkkiliikkeeseen. Jos et ota asemasta ulos työnnettyä CD-levyä pois, se vedetään turvallisuussyistä takaisin. Jos ennen vaihtoa CD-tilaan on asetettu TP-asema, CD-toisto keskeytyy liikennetiedotteiden aikana ja radio siirtyy radio-tilaan. Liikennetiedotteen jälkeen radio jatkaa tiedotetta edeltänyttä CD-toistoa. SD-muistikortin asettaminen tai poistaminen SD-muistikortin asettaminen Työnnä SD-muistikortti lovettu kulma edellä ja oikealle osoittaen muistikorttipaikkaan kunnes se lukittuu. Toisto alkaa automaattisesti. SD-muistikortin poistaminen Paina asetettua SD-muistikorttia jousivastusta vasten, muistikortti hyppää takaisin toistoasentoon. SD-kortilta voi lukea vain mp3-tiedostoja ja suojaamattomia WMA-tiedostoja. Muita tiedostomuotoja ei tunnisteta. SD-muistikortti on tyhjä tai tietoja ei voi lukea Jos asetat asemaan tyhjän tai lukukelvottoman muistikortin, latausvaiheen jälkeen laite ei siirry SD-muistikortin käyttötilaan. MEDIA-valikossa toimintonäppäin SD-kortti näytön yläreunassa ei ole aktiivinen ja toiminto ei ole valittavissa. SD-muistikortin vaatimukset Asemaan sopii 32 mm x 24 mm x 2,1 mm tai 1,4 mm muistikortit. Muita kooltaan sopivia muistikortteja, kuten SDHC-kortteja, ei lueta. CD-vaihtajassa olevan CD:n toistaminen Paina näppäintä MEDIA, jolloin näytölle tulee päävalikko MEDIAT (Tallennevälineet). Jos laite ei ole jo CD-tilassa, paina toimintonäppäintä CD näytön yläreunassa. Napsauttamalla toimintonäppäintä Selection voit näyttää parhaillaan toistettavan CD:n kappaleluettelon. Napsauta niin monta kertaa toimintonäppäintä, kunnes CD-valintavalikko näytetään. Aloita vastaavan CD:n toisto painamalla toimintopainiketta CD 1: CD 6:. Avaa kappaleluettelo napauttamalla CD-valintavalikossa sillä hetkellä toistettavaa CD:tä. CD-lokero, jossa ei ole CD-levyä, näkyy tilassa Empty (Tyhjä) ja toimintonäppäin ei ole toiminnassa. Soitettava CD näytetään päävalikossa MEDIA näytön vasemmassa yläkulmassa. Mix - CD:n kappaleet toistetaan satunnaisessa järjestyksessä. Scan CD:n sisällön selaus. Jokaisen kappaleen alusta toistetaan 10 sekuntia. 12 Media

15 Huomautus Levyjä, joita CD-vaihtaja ei tunnista, ei voi valita radion CD-valintavalikostakaan (näyttö: Empty (Tyhjä) ). Kappaleen valitseminen Napsauttamalla valintanäppäintä MEDIA voit vaihtaa päävalikkoon MEDIA. Audio-CD: Kappaleen valitseminen Toimintonäppäimellä Selection voit näyttää toistettavan CD:n kappaleluettelon. Toistettava kappale näkyy korostettuna. Valitse haluamasi kappale kappaleluettelosta toimintonäppäimellä Track.... Mp3-tiedostot: Kappaleen valitseminen Toimintonäppäimellä Selection voit näyttää parhaillaan toistettavan kappaleen kappaleluettelon tarvittaessa kyseisen kansion alikansiot. Toistettava kappale näkyy korostettuna. Valitse toinen kappale napsauttamalla. Jos haluttu kappale on eri kansiossa, kansiorakenne on ensin etsittävä läpi. Avaa tiedostokansio napsauttamalla sen kuvaa (kuvassa: F1.1.1 ). Avaa hakemistorakenteessa ylempänä oleva kansio napauttamalla painiketta. Kappaleen toisto Napsauta toimintonäppäintä Repeat. Napsauta avautuvassa ponnahdusikkunassa kohtaa Track, jolloin kyseinen kappale toistetaan automaattisesti lopuksi. Jos avautuvassa ponnahdusikkunassa napsautetaan CD (Audio CD-tila) tai Folder (MP3 tila), nykyisen CD:n tai kansion kappaleet toistetaan automaattisesti. Ohjeita mp3-tallenteiden käyttöön Mp3-tiedostojen ja tallennuslaitteiden vaatimukset CD-ROM, CD-R, CD-RW koko 650 MB tai 700 MB. CD-levyjen oltava standardin ISO 9660-Level 2 ja Joliet-tiedostojärjestelmän (single session ja multisession) mukaisia. Tiedoston nimessä saa olla enintään 64 merkkiä. Hakemistorakenteessa saa olla enintään 8 tasoa. Mp3-tiedoston kappaleen, esittäjän ja albumin nimi voidaan näyttää, mikäli näistä tiedoista on ID3-tag. Jos ID3-tagia ei ole, näytetään hakemiston tai tiedoston nimi. Järjestelmä ei tue soittolistoja. WMA-tiedostot (Windows Media Audio) toistetaan, jos ne eivät ole lisäksi tekijänoikeudellisesti DRM-suojattuja (Digital Rights Management). Laite ei tue sellaisia WMA-tiedostoja. Bittinopeus (bittiä aikayksikköä kohti) Laite tukee mp3-tiedostoja, joiden bittinopeus on kb/s tai vaihteleva. Tiedostoissa, joissa bittinopeus vaihtelee, saattaa soittoajan näyttö olla epätarkka. Huomautus MEDIA-valikossa voidaan valikkonuppia 2 kääntämällä vaihtaa kappaleesta toiseen. Jos tallennusvälineeltä toistetaan CD-asemassa, näytön vasemmassa yläkulmassa näkyy CD int. Kun toistat MP3-tiedostoja, taiteilijan, albumin ja kappaleen nimi näytetään, jos tämä tieto on saatavilla ID3 tag -muodossa. Jos ID3-tagia ei ole, näytetään hakemiston tai tiedoston nimi. Jotkut audio-cd:t tukevat CD-tekstiä. Näillä CD:illa näytetään Track (Raidan) sijaan kappaleen nimi. Media 13

16 Ulkoiset äänilähteet Käyttö Ulkoisten lähteiden käsittely ja ohjeita Ulkoista äänilähdettä voidaan toistaa auton radion kautta. Radioon voidaan milloin tahansa valita toinen äänilähde. Mikäli et sulje ulkoista äänilähdettä, se pysyy aktiivisena taustalla. Tutustu ulkoisen äänilähteen käyttöön laitteen valmistajan antamista käyttöohjeista. Jos ulkoinen äänilähde on kytketty multimediatulon kautta, Audio-valikossa näkyy AUX -toimintonäppäimen sijaan MDI -näppäin. On tärkeää huomata, että AUX- IN-tulon kautta kytketty äänilähde voidaan toistaa vain, kun tallennuslaitetta ei ole kytketty multimediatuloon. Onnistuneen yhteyden edellytykset Ulkoisten äänilähteiden kytkentään AUX-IN-tulon kautta käytetään 3,5 mm vakioliitintä. Käytä sovitinta, jos laitteessa ei tätä liitintä ole. Vain USB 2.0 -laitteita voi liittää. Laitteen tiedostojärjestelmän FAT (File Allocation Table) tulee olla FAT16 (< 2 GB) tai FAT32 (> 2 GB). Jos liitettävässä laitteessa on paljon dataa sisältävä kiintolevy (HDD), saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Jos laitteen kansiorakenne on monimutkainen, saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Liitettävän laitteen kansiorakenteessa ei saisi olla enempää kuin kahdeksan kansiota sisäkkäin. Yhdessä kansiossa tulisi olla enintään tuhat tiedostoa. Laitteen liittämiseksi ei saa käyttää USB-jatkojohtoa eikä USB-jakajaa (HUB). Sovitin Äänilähteiden liittämiseen MDI-tulon kautta tarvitaan erityinen sovitin. USB-laitteiden, mini-usb-lähdön tai ipodin liittämistä varten suositamme ostamaan sovittimen ŠKODA-jälleenmyyjältä. Ulkoisen äänilähteen äänenvoimakkuuden säätö Voit säätää ulkoisen äänilähteen äänenvoimakkuutta radion äänenvoimakkuuden säätimillä. Liitetystä audiolähteestä riippuen voit muuttaa ulkoisen audiolähteen äänen ulostulon voimakkuutta. Voit myös säätää ulkoisen audiolähteen sisääntulotasoa äänenvoimakkuuden sovittamiseksi muihin audiolähteisiin tai vääristymien välttämiseksi. HUOMIO Älä koskaan laita ulkoista lähdettä kojelaudan päälle. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Älä missään tapauksessa laita ulkoista lähdettä turvatyynyjen lähelle. Turvatyynyn lauetessa se saattaa sinkoutua matkustamoon ja vahingoittaa matkustajia. Ajon aikana ulkoista lähdettä ei saa pitää kädessä eikä polvella. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Ulkoisen lähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. VAROITUS AUX-IN-tuloa saa käyttää vain äänilähdettä varten! Huomautus Tutustu ulkoisen lähteen käyttöön laitteen valmistajan antamista käyttöohjeista. Voit käyttää AUX-IN-liittimeen liitettyä ulkoista äänilähdettä vain, jos samaan aikaan MDI-liittimeen ei ole laitetta liitettynä. Jos AUX-IN-liittimeen on liitetty ulkoinen äänilähde, joka saa käyttöjännitteen adapterin kautta, saattaa äänentoistossa olla häiriöitä. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. AUX-IN-sisääntuloliitäntä Ulkoisen äänilähteen liitäntä AUX-IN-tulo sijaitsee etuistuimien kyynärnojan alla. AUX IN-tulo aktivoidaan painamalla peräkkäin MEDIA -näppäintä ja AUX -toimintonäppäintä. Toisto alkaa automaattisesti, kun olet liittänyt äänilähteen liitäntään. AUX-tuloon liitettyjä ulkoisia äänilähteitä ei voida käyttää radion kautta. 14 Ulkoiset äänilähteet

17 MDI-tulo multimediatulo Ulkoisen audiolähteen MDI-liitäntä sijaitsee etuistuimien kyynärnojan alla, etumatkustajan avaralokerossa tai keskikonsolin tavaralokerossa (auton mallista riippuen). Äänilähteiden liittämiseen MDI-tulon kautta tarvitaan erityinen sovitin. MDI-tulo aktivoidaan painamalla peräkkäin MEDIA -näppäintä ja MDI -näppäintä. Radiolla voi toistaa MDI-tuloon liitettyjä äänilähteitä, joiden tiedostot ovat MP3-, WMA-, OGG-Vorbis- tai AAC-muodossa. MDI-sisääntuloon liitettyjä ulkoisia äänilähteitä voidaan käyttää radion kautta. Ulkoiset äänilähteet 15

18 Puhelin Käyttö Päävalikko Matkapuhelimen liitetään ajoneuvon käyttöohjeen mukaisesti puhelinliitäntään. Napsauttamalla valintanäppäintä PUHELIN voit vaihtaa päävalikkoon PUHELIN. Pariliitostoiminnon jälkeen kestää muutaman minuutin, ennen kuin liitetyn matkapuhelimen puhelinluettelon tiedot ovat radion käytettävissä. Päävalikon PUHELIN toimintonäppäimet - Vastaa, soita tai ota puhelu pitoon. Päävalikossa PUHELIN soittoluettelon koskettamisen jälkeen näkyy valittu numero. - Lopeta tai hylkää puhelu. SOS - uudelleen näppäilyn jälkeen yhdistää hätäkeskukseen. Tämä toiminto on mahdollinen myös ilman kytkettyä puhelinta. Edellytyksenä on kuitenkin, että operaattori voi muodostaa yhteyden. Mobile box (Vastaaja) ja Preset 2 Preset 6 pikavalintanäppäimet; näille voidaan tallentaa aina yksi puhelinnumero. [:::] - avaa numeronäppäimistön puhelinnumeron kirjoittamista varten. Call list - avaa ponnahdusikkunan puhelinluettelon valitsemiseksi. Voidaan näyttää vain matkapuhelimen vastaamattomien, valittujen tai vastattujen puhelujen tiedot.. Extras ja Conference details, Handsfree on tai Microphone off kytkee puhelun aikana mikrofonin pois päältä. Kun mikrofoni on suljettu, puhelun toinen osapuoli ei kuule autossa käytävää keskustelua. - avaa kytketyn matkapuhelimen puhelinmuistion numeron valintaa varten. Napsauttamalla näytettyä numeronäppäintä voit siirtää vastaavan numeron syöttöriville. Syöttörivin merkit voidaan poistaa vasemmalta oikealle toimintonäppäimellä. Toimintonäppäimellä voit näyttää halutun puhelinnumeron syöttörivillä. Puhelu yhdistetään. Kun kirjoitat maavalintanumeroa, kahden ensimmäisen numeron (esim. 00 ) sijaan voidaan syöttää +. Pidä pohjassa toimintonäppäintä 0 ja pientä kolmiota, kunnes ilmestyy ponnahdusikkuna, jossa on toimintonäppäimet 0 ja +. Siirrä haluttu merkki syöttöriville napsauttamalla ponnahdusikkuna sulkeutuu. Ponnahdusikkuna sulkeutuu muutaman sekunnin kuluttua, jos et syötä mitään merkkiä. Erikoismerkkien tähti * ja ristikko # tehtävät ovat samat kuin puhelimenkin näppäimistöllä. Näitä merkkejä tarvitaan ennen kaikkea äänimerkkien välittämiseen puhelun aikana. Puhelinmuistio Puhelinmuistion avaaminen Avaa puhelinluettelo napsauttamalla päävalikosta PUHELIN toimintonäppäintä oikeassa alareunassa. Numeron valitseminen puhelinmuistiosta Siirtämällä valikossa Puhelinluettelo vierityspalkin liukusäädintä alas näet enemmän yhteystietoja. Toimintonäppäimellä Etsi voit valita haun kautta puhelinluettelon yhteystietoja. Napauta puhelinluettelon yhteystiedon vasenta reunaa. Nyt soitetaan ensimmäiseen puhelinmuistiossa tämän otsikon alle tallennettuun numeroon. Puhelinmuistion tietojen näyttäminen Napsauta näytettävän yhteystiedon oikean puolen toimintonäppäintä. Otsikon alle tallennetut numerot näytetään. Kun puhelinnumeron näyttöä napsautetaan, tähän numeroon yhdistetään. Puhelinnumeron syöttäminen Numeron syöttö tai valinta Valitse päävalikosta PUHELIN toimintonäppäin [:::] avataksesi numeronäppäimistön puhelinnumeron syöttöä varten. Haku puhelinmuistiosta Puhelin-valikossa toimintonäppäimellä Search voit valita haun kautta puhelinluettelon yhteystietoja. Vie haettava merkki syöttöriville napsauttamalla hakunäytössä tätä merkkiä näppäimistöltä. 16 Puhelin

19 Toimintonäppäimellä voit avata numeroiden ja erikoismerkkien syöttönäytön. Napsauttamalla merkkejä A Ö voit palata kirjainten syöttönäyttöön. Syöttörivin merkit poistetaan valintamerkin kohdalta vasemmalta oikealle toimintonäppäimellä. Kun napsautetaan näppäintä, luodaan yhteys ensimmäiseen puhelinnumeroon, joka on tallennettu syöttörivillä näkyvälle nimelle. Kirjainten koolla ei ole yhteystiedon haun kannalta merkitystä. Muokkaa-kenttä: Erikoismerkkien näyttö Jotkut kirjaimet on merkitty pienellä kolmiolla. Kolmio osoittaa, että kirjaimeen liittyy erikoismerkkejä. Pidä sormella vastaavaa näppäintä pohjassa, kunnes erikoismerkkien ponnahdusikkuna tulee näkyviin. Haluttu merkki valitaan syöttöriville napsauttamalla, ja ponnahdusikkuna sulkeutuu. Ponnahdusikkuna sulkeutuu muutaman sekunnin kuluttua, jos et syötä mitään merkkiä. Numerolla soittaminen Avaa puhelinluettelon tai soittoluettelon puhelinnumeron näyttö vastaavassa luvussa kuvatulla tavalla. Siirrä kohdistin syöttöriville nuolinäppäimillä tai. Siirrä napsauttamalla näppäimistön merkki syöttöriville. Kun toimintonäppäintä napsautetaan, yhdistetään näytettyyn puhelinnumeroon. Puhelutiedot Vain sellaiset puhelinnumerot tallennetaan, joihin on jätetty vastaamatta, jotka valittu ja joihin on vastattu auton puhelintilassa. Matkapuhelimeen tallennettuja puhelutietoja ei siirretä auton navigaattorin muistiin. Napsauta päävalikossa PUHELIN toimintonäppäintä Puhelut. Avautuvassa ponnahdusikkunassa voit soittoluetteloa napsauttamalla valita haluamasi puhelinnumeron. Tämä luettelo näytetään. Puhelinnumerot, jotka on tallennettu puhelinluetteloon, näytetään nimen kanssa. Toimintonäppäimellä voidaan näyttää tallennettujen puhelinnumeroiden lisätietoja. Missed Calls Näyttää luettelon ei vastatuista puheluista. Dialled Numbers Näyttää niiden puhelinnumeroiden luettelon, joihin yritettiin muodostaa yhteys. Received Calls Näyttää vastattujen puheluiden luettelon. Jos soittoluettelon puhelinnumero on tallennettu puhelinluetteloon, numeron sijaan näytetään puhelinluetteloon tallennettu nimi. Saapuvat puhelut, jotka on hylätty toimintonäppäimellä, tallennetaan vastaanotettujen puheluiden soittoluetteloon. Puheluluettelot on aina kohdistettu käyttäjäprofiilin, ja ne näkyvät vain, kun vastaava SIM-kortti liitetään puhelinliitäntään. Pikavalinnat Matkapuhelimen SIM-kortin ensimmäisen liitännän jälkeen kaikki pikavalintanäppäimet ovat vielä tyhjiä, kun päävalikko PUHELIN avataan ensi kertaa. Pikavalintapainikkeen käyttöönotto Kun vapaata pikavalintanäppäintä napsautetaan kerran, avautuu valikko Pikavalinta nimen ja puhelinnumeron syöttämistä varten. Toimintonäppäimellä Name avautuu näyttö nimen syöttämistä varten. Toimintonäppäimellä Number avautuu näyttö numeron syöttämistä varten. Toimintonäppäimellä Call list tai Telephone book voidaan valita puhelinnumero vastaavasta luettelosta tälle pikavalintanäppäimelle. Toimintonäppäimellä voidaan poistaa kerralla kaikki en syöttörivien tiedot vahvistamalla poisto OK -näppäimellä. Jos Pikavalinta-valikon tiedot on päätetty, vahvista toimintonäppäimellä OK. Syötetty nimi näytetään pikavalintanäppäimessä päävalikossa PUHELIN. Pikavalintapainikkeen alla on vastaava puhelinnumero. Pikavalintapainikkeella soittaminen Kun varattua pikavalintanäppäintä napsautetaan, muodostetaan yhteys sen puhelinnumeroon. Varattujen pikavalintanäppäinten muokkaus Jos pikavalintanäppäimen varausta pitää muuttaa, pidä pikavalintanäppäintä pohjassa, kunnes Pikavalinta-valikko avautuu. Pikavalintapainikkeen tiedot pysyvät laitteessa tallennettuina. Ne näytetään kuitenkin vain silloin, kun sama SIM-kortti on uudestaan auton matkapuhelinlaitteessa. Puhelin 17

20 Lyhytvalintapainike Mobile box Myös pikavalintapainiketta Mobile box ei ole liitetty mihinkään puhelinnumeroon tehtaalla, sillä se riippuu matkapuhelinyhtiöstä ja maasta. Näiden pikavalintanäppäinten kuvaus on määritetty eikä sitä voida muuttaa. Vastaajan numero tallennetaan tässä puheviestien kuuntelua varten. Muokkaa-kenttä: muut syöttömahdollisuudet - vaihtaa isoista pienaakkosiin tai päinvastoin. - avaa ikkunan numeroiden ja erikoismerkkien syöttämistä varten. Painikkeeksi vaihtuu A-Z. Napsauttamalla merkkejä A Ö voit palata kirjainten muokkausnäyttöön. Välilyöntinäppäin välilyöntiä varten. tai - siirrä syöttörivillä kursoria oikeaan tai vasempaan. - poistaa syöttörivin merkkejä kursorin kohdalta oikealta vasemmalle. Puhelinkeskustelu Kun soitat johonkin numeroon tai otat puhelua vastaan, päävalikko PUHELIN vaihtuu näkymäksi Puhelinkeskustelu. Tuleva puhelu Tuleva puhelu näkyy näytössä Incoming call (Saapuva puhelu). Puhelinnumero näytetään. Jos soittajan numero on puhelinmuistiossa, numeron sijasta näkyy soittajan nimi. Toimintonäppäimellä vastataan puheluun. Toimintonäppäimellä hylätään puhelu. Puhelun aikana Napauta puhelun aikana toimintonäppäintä, käynnissä oleva puhelu mykistetään (näyttö: Call being held...(puhelu pidossa) ). Se tarkoittaa, että yhteys on edelleen olemassa, mutta keskustelua ei voi jatkaa. Napauta uudelleen painiketta. Voit jatkaa puhelua. Jos napsautat puhelun aikana painiketta, yhteys puhelinnumeroon katkaistaan ja laite vaihtaa päävalikkoon PUHELIN. Lisäpuhelun soittaminen Napauta puhelun aikana painiketta. Puhelu siirtyy pitoon, ks. yllä. Voit valita uuden tai tallennetun numeron. Kun uusi puhelu on muodostunut, voit vaihdella keskustelijoiden välillä, kuten selostetaan seuraavassa kohdassa. Koputus ja vaihto keskustelijoiden välillä Jos saat puhelun, kun puhut toista puhelua, soittajan numero tai nimi tulevat näyttöön senhetkisen puhelun tietojen alapuolelle (toiminto: Koputus ). Hylkää toinen tuleva puhelu napsuttamalla rivillä Incoming call (Saapuva puhelu) toimintonäppäintä. Hylkää toinen tuleva puhelu napsuttamalla rivillä Incoming call (Saapuva puhelu) toimintonäppäintä. Ensimmäinen puhelu keskeytyy, mutta sitä ei katkaista (Näyttö: Call being held...(puhelu pidossa) ). Napsauta toimintonäppäintä rivillä Call being held...(puhelu pidossa), tämä puhelu jatkuu ja toinen puhelu siirtyy pitoon. Tällä tavoin voit vaihdella kahden puhelun välillä. Napauta painiketta. Rivillä näkyvä puhelu lopetetaan. DTMF-näppäinäänet Jokaisella puhelimen painikkeella on tietty DTMF (Dual-tone Multi Frequency = näppäinääni). DTMF-näppäinääniä käytetään esimerkiksi salasanaa puhelimen kautta syötettäessä tai puhelinpalvelun ohjaamisessa oikealle työntekijälle. Jos puhelun aikana pyydetään DTMF-näppäinääniä, näppäimistö avautuu näyttöön napauttamalla alhaalla vasemmalla olevaa painiketta. Seuraa annettuja ohjeita. (Esimerkiksi: Jos haluat keskustella henkilökohtaisesti työntekijämme kanssa, paina 3 ). Myös pitkä DTMF-näppäinääni voidaan tallentaa matkapuhelimeen. Jos keskustelun aikana sitten pyydetään tätä näppäinäänisarjaa (DTMF), hae sarja puhelinmuistiosta kuten edellä on selostettu. Napauta syöttöikkunassa painiketta DTMF. Syöttörivillä näkyvä merkkijono soitetaan näppäinääninä (DTMF). Huomaa, että näppäinääniin (DTMF) ei saa liittää merkkiä + koska tämän merkin tehtävä on keskeyttää näppäinäänten toisto. 18 Puhelin

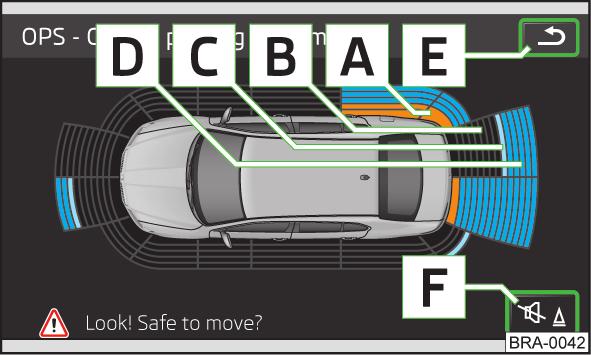

21 Pysäköinti ja ohjailu Optinen pysäköintijärjestelmä Kuva 2 Esimerkki laitteen näytöstä Laite tukee kuljettajaa näytöltä pysäköitäessä ja ohjailtaessa. Lisätietoja pysäköintitutkasta» Ajoneuvon omistajan käsikirjassa, kappale Ajonavustusjärjestelmät. Näyttösivun kuvaus A B C D E F Törmäysalueella havaittu este. Älä jatka ajamista! Alue, jossa ei ole tunnistettua estettä tai vapaa väli puskurin ja esteen välissä. Aikaisemmin törmäysalueen ulkopuolella havaittu este. Havaitun esteen takana oleva alue. Optisen pysäköintijärjestelmän kytkentä pois päältä. Akustisen pysäköintitutkan kytkentä päälle ja pois. Pysäköinti ja ohjailu 19

22 ŠKODA AUTO a.s. kehittää jatkuvasti kaikkia tyyppejä ja malleja. Siksi muutokset auton koriin, varustukseen ja tekniikkaan ovat mahdollisia. Auton ulkonäköä, tehoa, mittoja, painoa, standardeja ja toimintoja koskevat tiedot ovat julkaisuhetkellä ajan tasalla. Jotkin varusteet saatetaan ottaa käyttöön vasta myöhemmin tai niitä tarjotaan vain tietyillä markkinoilla, lisätietoja saat ŠKODA-merkkiliikkeistä. Käsikirjan tiedot, kuvat ja tekstit ovat sitoumuksetta eikä niiden perusteella voida esittää mitään vaatimuksia. Jälkipainos, kopiointi, kääntäminen ja muu hyödyntäminen myös osittain ei ole sallittu ilman ŠKODA AUTO a.s. -yhtiön kirjallista hyväksymistä. ŠKODA AUTO a.s. pidättää itselleen kaikki tekijäoikeuslain mukaiset oikeudet. Oikeudet muutoksiin pidätetään. Julkaisija: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2013
