1 Ultratop CEMENTITIOUS SCREED C40-F10 A9-A2 fl-s1 EN Erittäin nopeasti sitoutuva, itsetasoittuva ja hyvin kulutusta kestävä designpinnoite 5-40 mm kerrospaksuuksille LUOKITUS EN MUKAISESTI Tässä esitteessä kuvaillut menetelmät Ultratopin levityksestä ovat luokiteltu CT - C40 - F10 - A9 - A2 fl-s1, EN standardin mukaisesti. KÄYTTÖKOHTEET Ultratop laastia käytetään mm. julkisissa tiloissa ja teollisuuslattioissa sisätiloissa. Uusien ja vanhojen lattioiden sekä keraamisten alustojen tasoittamiseen ja viimeistelyyn 5-40 mm kerrospaksuuksina raskaalle jalankulkuliikenteelle, kuten kauppakeskukset, toimistot, kaupat, esittelytilat ja lattiat jotka altistuvat kumipyöräliikenteelle. Ultratop voidaan jättää lopulliseksi pinnaksi sen hyvän mekaanisen- ja hankauskeston ansiosta. Monipuolisuutensa ansiosta, se soveltuu lukuisiin erilaisiin design-pinnoituksiin myös yksityisissä tiloissa. Käyttöesimerkkejä Uudet lattiat kauppakeskuksissa, supermarketeissa, ravintoloissa, kaupoissa ja esittelytiloissa. Lattiat joilta vaaditaan hyvää hankauskestoa betonin, vanhan terrazzon, keraamisten laattojen tai luonnonkivien päälle. Teollisuuslattiat jotka suojataan epoksipinnoitteella tai maalilla kemian- ja elintarviketeollisuudessa. Kiilloitettavat lattiat kauppakeskuksissa, ravintoloissa, kaupoissa, esittelytiloissa ja asunnoissa. Koristeellisena pintana luonnonkivien kanssa kuten terrazzo alla veneziana, kodeissa, toimistoissa, kaupoissa, museoissa, teattereissa ja näyttelytiloissa. TEKNISET OMINAISUUDET Ultratop on itsetasoittuva sementtipohjainen tuote, joka on saatavana vaalean harmaana, keskiharmaana, valkoisena, antrasiittinä sekä beigenä (vaalean ruskea). Tuote sisältää erittäin nopeasti kuivuvia ja sitoutuvia sideaineita, silikaa, synteettistä hartsia sekä erikoislisäaineita reseptillä joka on kehitetty MAPEIn tutkimuslaboratoriossa. Kun Ultratop sekoitetaan veteen, saadaan itsetasoittuva massa, joka on helppo levittää käsin tai pumpulla 5-40 mm paksuuteen. Sitouduttuaan muutaman tunnin, Ultratop on saavuttanut korkean puristus- ja taivutuslujuuden sekä hyvän tartunnan alustaansa. Ultratop kuivuu nopeasti ja mahdolliset jatkokäsittelyt voidaan tehdä nopeasti. Ultratop on luokiteltu CT - C40 - F10 - A9 - A2 fl-s1 EN 13813:2002 standardin mukaisesti. CT tarkoittaa sementtipohjaista tuotetta, C40 ja F10 ilmoittaa puristus- ja taivutuslujuuden, A9 on Böhme- [Pavimenti] 517-ultratop-gb (6) ( ª Bozza/Ciano/PDF)

2 Ultratop Alustan sinkopuhdistus Tuotteen sekoitus porakonevispilällä Ultratopin sekoitus sekoittajalla hankauskesto ja paloluokka on A2 fl-s1. Noin 3 vuorokauden jälkeen voidaan Ultratop kiillottaa timanttilaikalla kiiltäväksi tai jäljittelemään luonnonkiveä. Ultratopista voidaan tehdä myös ns. Terrazzo alla Veneziana lattia, jossa timanttihiotaan esiin lattiassa oleva kiviaines (väri, muoto ja koko). Näin saadaan hieno, yksilöllinen lattia nopeasti ja helposti. SUOSITUKSIA Älä lisää vettä kun Ultratop on alkanut sitoutua. Älä lisää kalkkia, sementtiä, kipsiä tai muuta sideainetta Ultratop massaan. Älä käytä Ultratoppia alustoilla jotka altistuvat nousevalle kosteudelle. Älä tee Ultratopista uivaa lattiaa, Ultratopin täytyy kiinnittyä alustaansa. Älä käytä Ultratoppia kosteilla alustoilla. Älä käytä Ultratoppia metallialustoilla. Älä tee Ultratop lattiaa alle +5 C tai yli +35 C lämpötiloissa. Lattian väritys käytettäessä Ultratoppia ei aina ole tasainen, tämä on tyypillistä sementtipohjaisille tuotteille. Värivaihteluihin voi vaikuttaa myöskin käytetty levitystapa. Tuote täytyy levittää yhtäjaksoisesti ilman pitkiä taukoja jotta saadaan aikaan tasainen lattia.tarvittaessa ota yhteyttä MAPEIn tekniseen tukeen. TUOTTEEN LEVITYS Alustan esikäsittely Alusta täytyy olla kuiva, kiinteä ja vapaa pölystä, maalista, vahasta, öljystä ja muista tartuntaa heikentävistä aineista. Asenna muotit/rajausnauhat käsiteltävän alueen ympärille sekä kaikkien lattian läpäisevien rakenteiden ympärille (kuten pilarit ja palkit). Betoni, keraamiset laatat tai luonnonkivet täytyy hiekkapuhaltaa tai hioa, ja tämän jälkeen pohjustaa Primer SN pohjusteella sekä, jos tarvittaessa, vahvistaa Mesh 320 lasikuituverkolla. Märän pohjusteen päälle kylvetään Quartz 1.2 kvartsihiekkaa. Anna Primer SN pohjusteen kuivua lämpötilasta riippuen tuntia. Poista ylimääräinen hiekka imuroimalla ennen Ultratopin levitystä. Imevillä alustoilla voidaan myös käyttää 2-3 kerrosta Primer G pohjustetta: ensimmäinen kerros ohennetaan 1:1 vedellä ja toinen sekä kolmas suhteella 1:1 tai 1:2 (riippuen alustan imevyydestä). Imemättömät alustat, kuten keraamiset laatat tai luonnonkivet, voidaan pohjustaa käyttäen Mapeprim SP pohjustetta. Nämä alustat tulee puhdistaa soveltuvalla pesuaineella ja karhentaa hiomalla. Mapeprim SP on kokonaan kovettunut (noin 1-3 tuntia +23 C ja 50 % R.H. kun pohjuste on vielä tahmea). Alustan halkeamat täytyy korjata etukäteen injektointiepoksilla esim. Mapepoxy Bi-Imp. Sekoitus Kaada Ultratop (25 kg säkki) sekoitusastiaan jossa on 5,0-5,5 litraa puhdasta vettä. Sekoita huolellisesti hidastoimisella porakonesekoittajalla kunnes massa on paakutonta ja tasalaatuista. Anna massan levätä 2-3 minuuttia ja sekoita uudelleen ennen levitystä. Sekoita vain sen verran Ultratop kun ehdit levittää 15 minuutissa (+23 C). Tuotteen käyttöaika vaihtelee lämpötilan mukaan ja se lyhenee jos lämpötila nousee. Tehtäessä suuria alueita, Ultratop voidaan sekoittaa mekaanisella sekoittajalla. Käytettäessä mekaanista sekoittajaa, on tuotteen vesimäärä sama kuin käsin sekoitettaessa. Sekoita huolellisesti kunnes massa on paakutonta ja tasalaatuista. Mekaaninen sekoittaja on välttämätön kun Ultratop levitetään pumppaamalla. Näin saadaan tehtyä tarpeeksi massaa. Tuotteen levitys kun halutaan kiillottamaton tai kiillotettu pinta Haluttaessa kiillottamaton matta pinta Ultratop voidaan levittää käsin tai pumpulla (ruuvitoiminen laastipumppu) yhtenä kerroksena 5-40 mm paksuuteen. Tarvittaessa auta leviämistä lastalla. Koska Ultratop on itsetasoittuva tuote, häviävät lastan jäljet kokonaan. Jos pinta kiillotetaan, pinnoitteen vähimmäispaksuus on 10 mm ja 40 mm. Huolehdi että massa levitetään ilman keskeytyksiä jatkuvana valuna. Tämä estää värivirheitä ja lattiasta tulee tasainen. Tuotetta levitettäessä on liikuntasaumat tehtävä samaan kohtaan kuin alusbetonissa ja vähintään 50 m² välein. Lämmitettävissä lattioissa liikuntasaumaton ala ei saa olla suurempi kuin m². Jos Ultratop levitetään tiloihin (asunnot, myymälät jne.), joissa huoneet on pienempiä kuin 50 m², tee liikuntasaumat oviaukkojen kohdalle tai kohtiin jossa pinnoitettavan alan muoto pienenee tai suurenee paljon. Täytä liikuntasaumat yksikomponenttisella, nopeasti kovettuvalla polyuretaanitiivistysmassalla Mapeflex PU 45 FT. Tuote on elastinen. Asenna Mapefoam polyetyleeninauha liikuntasaumaan etukäteen haluttuun syvyyteen ja vältä tiivistysmassan tarttumista sauman

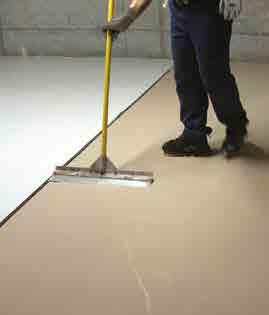

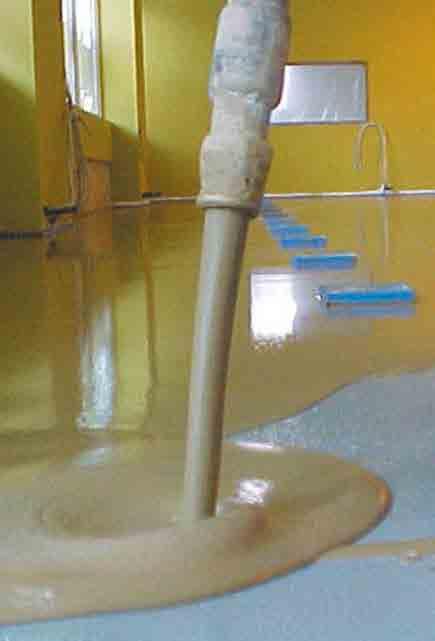

3 TEKNISET TIEDOT (tyypilliset arvot) Vaatimustenmukaisuus: EN : 2002, CT - C40 - F10 - A9 - A2 fl -s1 TUOTTEEN OMINAISUUDET Olomuoto: Väri: hieno jauhe vaalean harmaa, keskiharmaa, valkoinen, beige, ruosteen punainen ja antrasiitti Tiheys (kg/m³): 1,300 Kuiva-ainepitoisuus (%): 100 EMICODE: EC1 R erittäin vähäpäästöinen TUOTTEEN KÄYTTÖTIEDOT (+23 C ja 50 % R.H.) Sekoitussuhde noin osaa vettä per 100 osaa Ultratoppia painosuhteessa Kertapaksuus (mm): 5-40 Itsetasoittuva: kyllä Ultratopin levitys pumppaamalla Seoksen tiheys (kg/m³): 2,000-2,100 Seoksen ph: noin 12 Käytön lämpötila-alue: Pot life: Sitoutumisaika: Käveltävissä: +5 C C 15 minuuttia 60 minuuttia 3-4 tuntia LOPULLISET OMINAISUUDET Ominaisuudet Testimenetelmä EN mukaiset vaatimukset sementtipinnoille Tuotteen suorituskyky + 5 C + 23 C Puristuslujuus: EN < N/mm² < 80 (28 vrk) 24 h h vrk Ultratopin tasaus heti levityksen jälkeen 28 vrk C + 23 C Taivutuslujuus: EN < N/mm² < 50 (28 vrk) 24 h h vrk vrk C Tartunta betoniin: EN > 1,5 N/mm² 24 h 2,5 (irti alustasta) Hankauksenkesto Taber testi (H22 levy g rpm): Hankauksenkesto Böhme testi: ASTM D4060 Reagoivuus tulelle: EN EN ,5 < cm³/50 cm² < 22 Arvon ilmoittaa valmistaja 28 vrk 2,5 (irti alustasta) + 5 C + 23 C 7 vrk 1,7 0,7 28 vrk 1 0, C 28 vrk 9 A2fl-s1 Ultratopilla pinnoitettu lattia

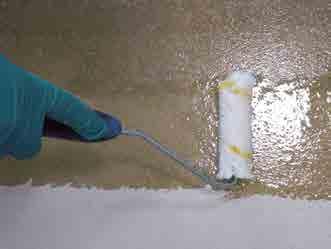

4 pohjaan. Ultratopilla tehdyt lattiat voidaan jättää valupinnalle tai ne voidaan kiillottaa. Jos pinta jätetään valupinnalle se tulee suojata ja tehdä imemättömäksi Mapefloor Finish tuotteella. Suojaus voidaan tehdä noin 3 vuorokautta levityksen jälkeen. Valitse sopivin jälkikäsittely lopullisen pinnan ulkonäköä ja kulutuskestoa ajatellen. Jos pinta kiillotetaan, kiillotettuun pintaan levitetään Mapecrete Stain Protection suoja-aine. Lopuksi voidaan levittää Mapelux Lucida tai Mapelux Opaca metallivaha helpottamaan puhtaanapitoa ja ylläpitoa. Kuivakiillotus Työohje Kuivakiillotus timanttilaikalla voidaan tehdä 2-3 vrk levityksestä. Kiillotus tekee pinnasta tasaisen ja kiiltävän, jäljitellen luonnonkiven kuten graniitin kiiltoa. Ensimmäisen karkealla laikalla tehdyn kiillotuksen jälkeen lattian mikrohuokoset tulee esiin, jotka täytetään Ultratop Stucco tiivistysaineella. Ultratop Stucco on saatavana samoina väreinä kuin Ultratop. Viimeistele kiillotus hienommilla hiontatai kiillotuslaikoilla. Sen jälkeen levitä kerros Mapecrete Stain Protection tuotetta, joka toimii likaa, vettä ja öljyjä hylkivänä suoja-aineena. Puhdistusta ja ylläpitoa voidaan helpottaa levittämällä vielä kerros Mapelux Lucida tai Mapelux Opaca metallivahaa koko lattian pintaan. Terrazzo alla veneziana kivilattia Työohje Esikäsittele lattia kuten TUOTTEEN LEVITYS - Alustan esikäsittely kohdassa on kerrottu. Pohjusta lattia Primer SN pohjusteella (vahvista Mesh 320 verkolla jos tarpeen) ja kylvä märän pohjusteen päälle Quartz 1.2 kvartsihiekkaa. Anna pohjusteen kuivua tuntia riippuen lämpötilasta. Poista ylimääräinen hiekka imuroimalla. Levitä lattialle kerros Mapefloor I 910 sideainetta (kaksikomponenttinen epoksi) lyhytkarvaisella telalla. Valmista betonisekoittajassa seos jossa on Mapefloor I 910 epoksia sekä luonnon kiviainesta (raekooltaan vähintään 0,8 cm) suhteessa 1:20. Huom: Tämä suhdeluku on 0,8-1,5 cm kiviainekselle, isommilla kivillä kuin 1,5 cm on suositeltavaa tehdä ennakkokoe. Sekoita seosta useita minuutteja ja kaada seos juuri pohjustetulle lattialle (Mapefloor I 910 tulee olla vielä märkää). Levitä ja tiivistä seos käyttäen teräslastaa tai mekaanisesti. Anna kovettua vähintään 24 tuntia ( C). Alhaisemmat lämpötilat pidentävät kovettumisaikaa. Sekoita Ultratop laasti kuten aikaisemmin kohdassa TUOTTEEN LEVITYS - Sekoitus on kerrottu ja kaada laasti kivien päälle. Huolehdi että laasti täyttää kaikki raot ja kolot käyttäen kumi- tai teräslastaa. Kuivakiillotus Kuivakiillotus timanttilaikalla voidaan tehdä 2-3 vrk levityksestä. Kiillotus tekee pinnasta tasaisen ja kiiltävän, jäljitellen luonnonkiven kuten graniitin kiiltoa. Kuten jo aiemmin on mainittu, ensimmäisen karkealla laikalla tehdyn kiillotuksen jälkeen lattian mikrohuokoset tulee esiin, jotka täytetään Ultratop Stucco tiivistysaineella. Viimeistele kiillotus hienommilla hiontatai kiillotuslaikoilla ja sen jälkeen levitä kerros Mapecrete Stain Protection tuotetta, joka toimii likaa, vettä ja öljyjä hylkivänä suoja-aineena. Puhdistusta ja ylläpitoa voidaan helpottaa levittämällä vielä kerros Mapelux Lucida tai Mapelux Opaca metallivahaa koko lattian pintaan. Huom: lisätietoa kuivakiillotuksessa käytettävistä työkaluista saat MAPEIn teknisestä tuesta. Puhdistus Kovettumaton Ultratop voidaan pestä pois vedellä. MENEKKI Ultratop 16,5-17,5 kg/m² per 1 cm täyttö. Ultratop Terrazzo alla Veneziana kivilattia: riippuu käytetystä kiviaineksen koosta. PAKKAUS 25 kg säkki. VARASTOINTI Ultratop säilyttää ominaisuutensa 12 kuukautta varastoituna kuivassa ja viileässä. Jos tuotetta varastoidaan pitempään, sitoutumisaika voi pidentyä vaikuttamatta lopullisiin ominaisuuksiin. Tuote täyttää säännöksen XVII (EC) N 1907/2006 (REACH), kohta 47. Terrazzo alla veneziana menetelmä. Mapefloor I 910 levitys Kiviaines ja Mapefloor I 910 Ultratopin levitys kovettuneen kiviaineksen päälle

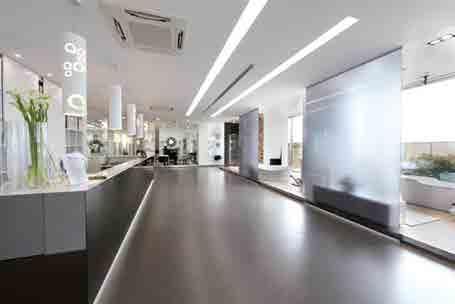

5 Näyttelytila Quartarella Altamura (BA) - Italia. Kiilloitettu Ultratop Antrasiitti VALMISTETTA JA KÄYTTÖÄ KOSKEVAT TURVALLISUUSOHJEET Ohjeet tuotteen turvalliselle käytölle löytyvät käyttöturvatiedotteen uusimmasta versiosta osoitteessa TUOTE AMMATTIKÄYTTÖÖN. HUOMIOITAVAA Tuotteen tekniset tiedot ja suositukset pohjautuvat parhaaseen tietoomme ja kokemukseemme kyseisestä tuotteesta. Kaikissa tapauksissa täytyy muistaa, että edellä mainittu informaatio perustuu kokemuksiin tuotteen käytöstä oikeassa käyttötarkoituksessa. Tämän vuoksi jokainen joka käyttää kyseistä tuotetta, täytyy varmistaa tuotteen soveltuvuus käyttökohteeseen. Kaikissa tapauksissa käyttäjä yksin on vastuussa seurauksista käytettäessä tätä tuotetta vastoin tuoteohjetta. Viitaten voimassa olevaan tekniseen tuote- esitteeseen, joka on saatavilla osoitteesta OIKEUDELLINEN HUOMAUTUS Tämän teknisen tuote-esitteen sisältö on voitu kopioida johonkin projektiin liittyvään dokumenttiin, mutta dokumentti ei saa lisätä tai muuttaa MAPEIn tuotteen asennushetkellä voimassa olevassa tuote-esitteessä mainittuja asennusohjeita ja vaatimuksia. Saadaksesi viimeisimmän tuoteesitteen, vieraile kotisivuillamme KAIKKI TUOTE-ESITTEEN SANAMUOTOIHIN TAI VAATIMUKSIIN TEHDYT MUUTOKSET JOHTAVAT MAPEIN VASTUIDEN RAUKEAMISEEN. Tätä symbolia käytetään tunnistamaan matalan emission (VOC) omaavat MAPEI- tuotteet jotka ovat sertifioidut kansainvälisen lattiaasennustuotteiden emissiotarkastusjä- rjestön GEV (Gemeinschaft Emissions- kontrollierte Verlegewerkstoffe, Klebstoffe und Bauprodukte e.v.) toimesta. Ympäristöön sitoutumisemme MAPEI-tuotteet auttavat suunnittelijoita ja urakoitsijoita luomaan innovatiivisia, sertifioituja U.S Green Building Council- yhdenmukaisia LEEDprojekteja (The Leadership in Energy and Environmental Design). Kaikki tuotteeseen liittyvät lisätiedot ovat saatavissa pyydettäessä sekä osoitteista Näyttelytila Szuper Gumi - Budapest - Unkari. Ultratop kiillotettuna Hotel Design - Budapest - Unkari. Terrazzo alla veneziana kivilattia Ultratopilla Punaisella Ultratopilla tehty lattia Berlaymont Building, Brysseli
