1 KITKAKETJUT Metsäkoneisiin, autoihin traktoreihin ja muihin TYÖkoneisiin

2 2 SISÄLTÖ: 3. HISTORIA 4. OMINAISUUDET 5. MEGAHOKKI 6. SUPERHOKKI JA VERKKOKETJU 16 mm 7. SUPERHOKKI JA VERKKOKETJU 13 mm 8. METSÄ-ÄSSÄ 9. PIGGELIN FLEX,SR-FLEX JA GUNNTRACK KUORMA-AUTOKETJUT 12. TARVIKKEET JA VARAOSAT 14. VALMISTUS 15. KETJUTAULUKKO 16. YHTEYSTIEDOT

3 KITKAKETJUJA JO VUODESTA NordChain-kitkaketjujen tuotanto sai alkunsa jo vuonna Ensimmäiset tuotteet olivat kitkaketjut kuorma-autoihin ja busseihin. Ajan myötä mallistoon tulivat lisäksi kitkaketjut traktoreihin, metsäkoneisiin ja muihin urakointikoneisiin. Tuotteet tunnettiin aiemmin Gunnebo-kitkaketjuina. Nimi otettiin valmistuspaikan, Gunnebo-kylän mukaan, joka sijaitsee Etelä-Ruotsissa. NordChain-nimi otettiin käyttöön 2016 mutta kitkaketjumallisto säilyi ennallaan. Myös tuotenimet metsäkone- ja traktoriketjuissa ovat entiset. Ainoastaan kuorma-autoketjujen tuotenimiä selkeytettiin kuvaamaan paremmin tuotteita. Voidaankin hyvin sanoa, että NordChain-kitkaketjuja on kehitetty jo yli 85 vuotta ja kehitystyö jatkuu edelleen, Sinun eduksesi.

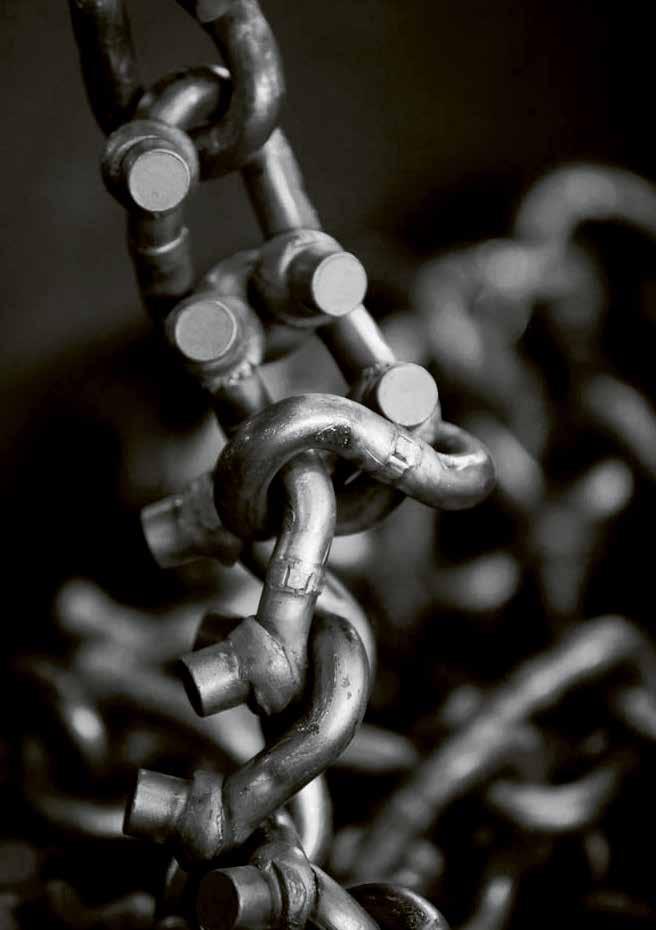

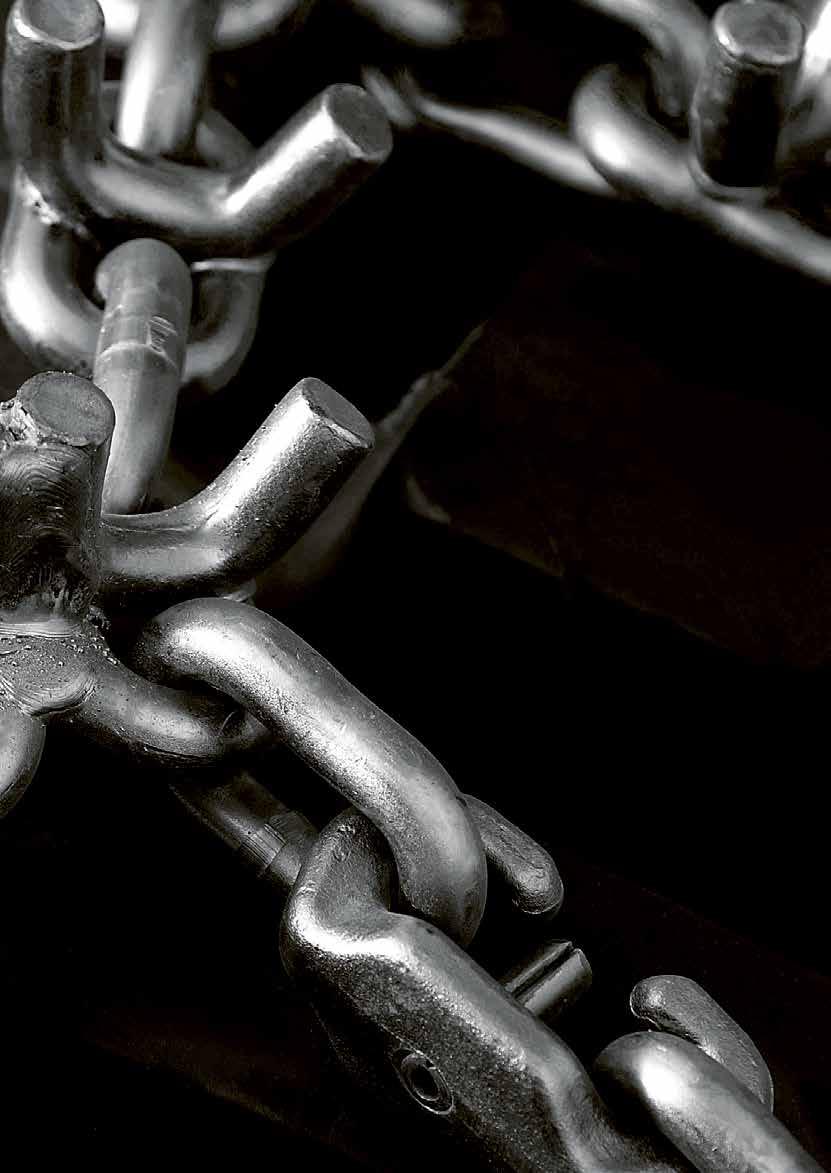

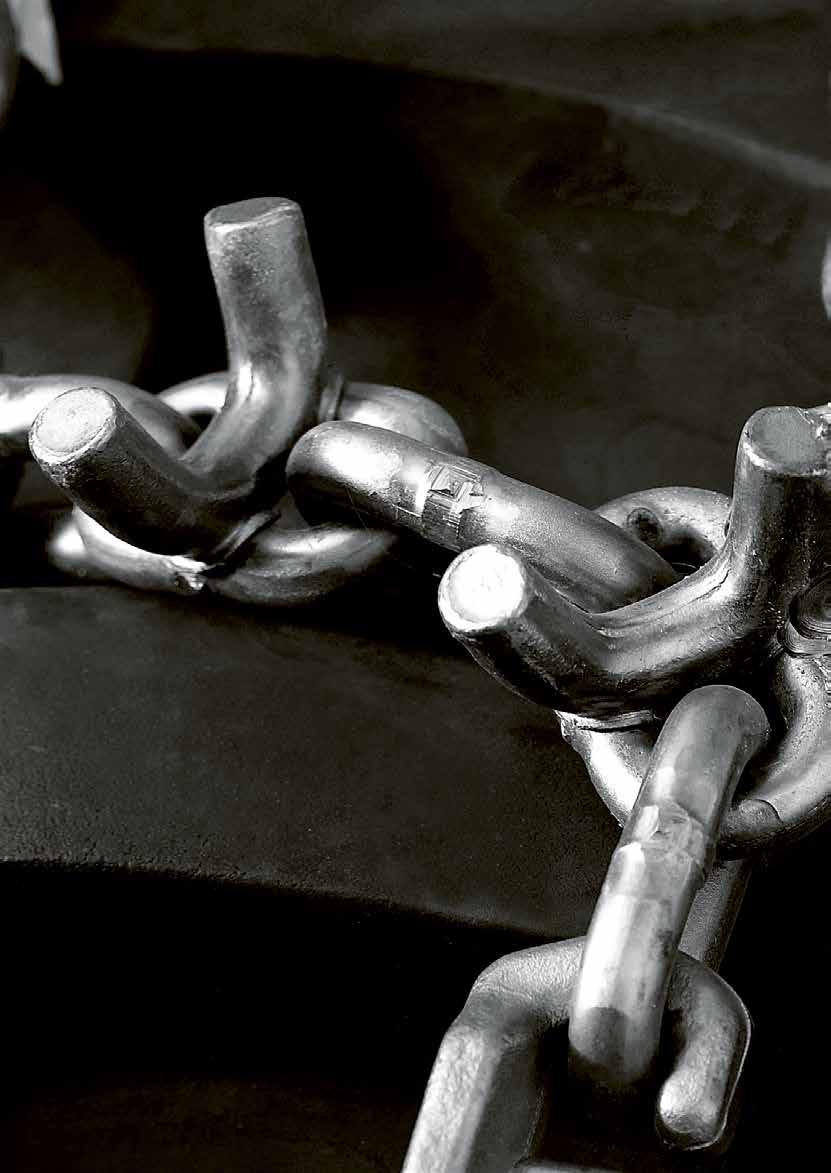

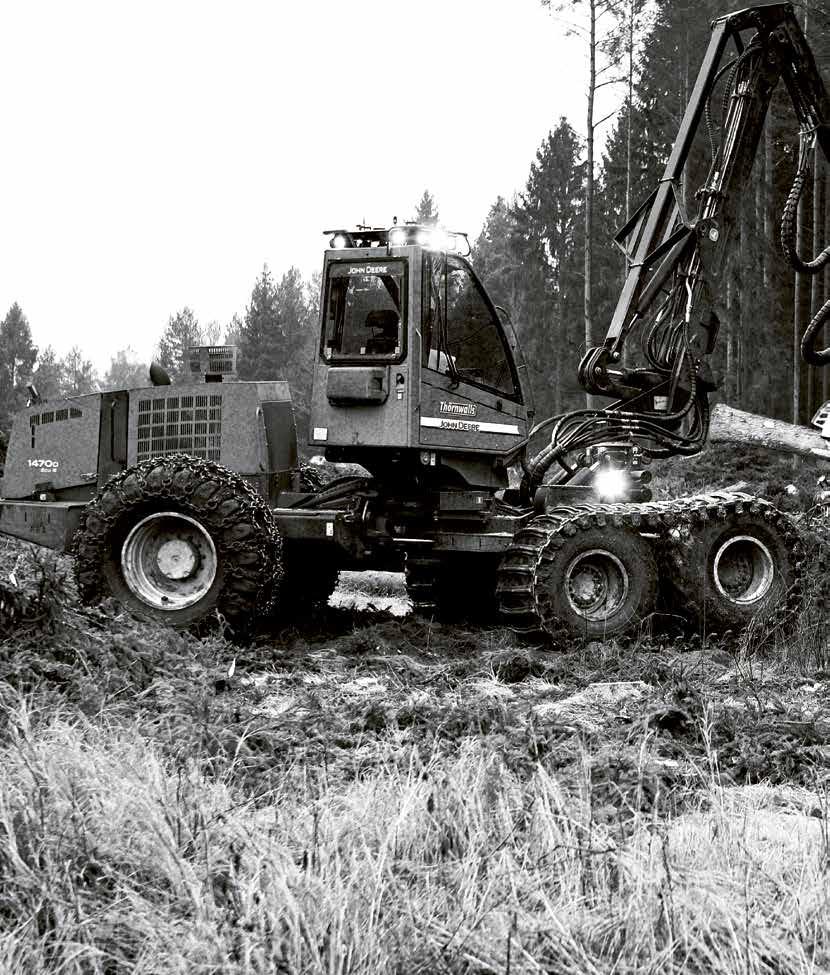

4 4 Ominaisuuksista syntyy tuotteiden erot NordChain-kitkaketjujen rakenne on suunniteltu parhaan pyöräpidon ja rengassuojaavuuden saavuttamiseksi. Nordchain-ketjuja on ammattilaisten käytössä ympäri maailmaa metsä - ja urakointikoneissa. Ominaisuuksista ja rakenneratkaisuista syntyvät tuotteiden erot. Metsäkoneketjut toimitetaan sinisiksi maalattuina Ketjumaton liitos Megahokki-, Superhokki- ja Verkkoketjun ketjumaton yhteenliittäminen tehdään nastakytkimillä. Tyssähitsattu U-hokki Tyssähitsattu U-hokki on NordChain-ketjuille tunnusomainen. U-hokki on kaatumaton, koska se on hitsattu vaakalenkkiin. Lisäksi U-hokin maahan kohdistuva pinta on suuri antaen hyvän pyöräpidon ja veto-ominaisuuden. Hokki on jämäkkä, 16mm peruskettingissä hokkimateriaali on 19mm ja vastaavasti 13mm kettingissä hokki on 16mm. Tiheä sivu suojaa Kokoojarengas lisää käyttöikää Useimmat NordChain-metsäkoneketjut perustuvat rakenteeseen; 3 lenkkiä ja kokoojarengas. Kokoojarengas on vahvuudeltaan aina peruskettinkiä paksumpi (19mm rengas 16mm peruskettinkiin ja vastaavasti 16mm rengas 13mm peruskettinkiin). Materiaalivahvuudeltaan paksumpi kokoojarengas jäykistää ketjumaton kolmea peräkkäistä ketjulenkkiä, mikä edelleen edesauttaa U- hokin kaatumattomuuteen. Kokoojarengas myöskin on takeena ketjun pitkälle käyttöiälle, koska ketjumaton kuluvimmat osat ovat peruskettinkiä vahvemmat. Kaikki TS-merkinnällä olevat pyöräketjut on varustettu tiheällä sik-sak-sivuketjutuksella parhaan renkaan sivusuojauksen saavuttamiseksi. TS-ketjut soveltuvat erityisesti koneisiin, jotka työskentelevät kivisissä maastoissa. Kevyemmistä metsäkoneketjuista Verkkoketju 130TS ja Superhokki 130TS ovat erittäin hyvin renkaita suojaavat ketjumallit johtuen ketjukuviosta ja valmistusmateriaalina käytetystä lyhytlenkkisestä 13mm kettingistä.

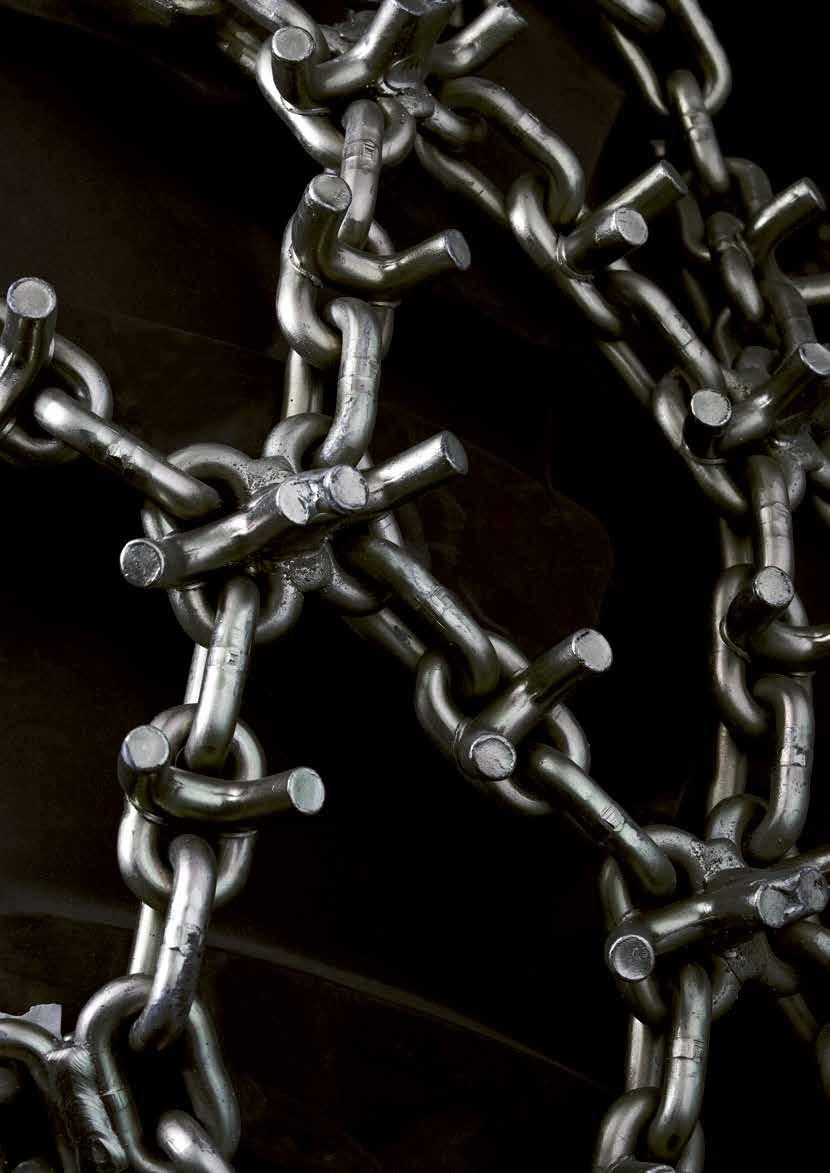

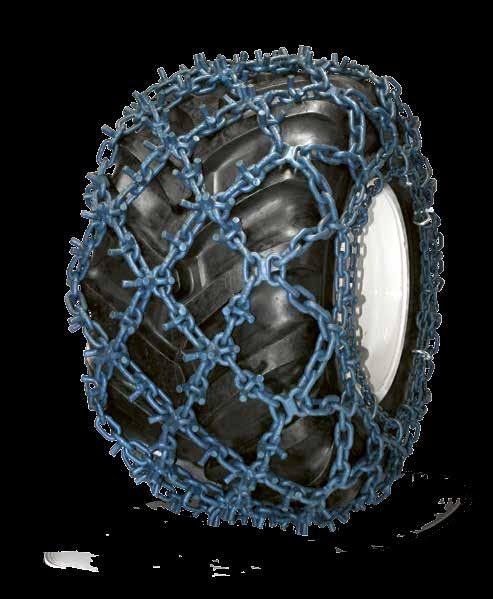

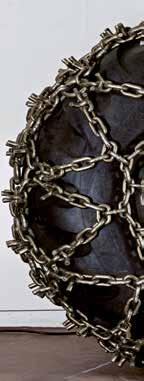

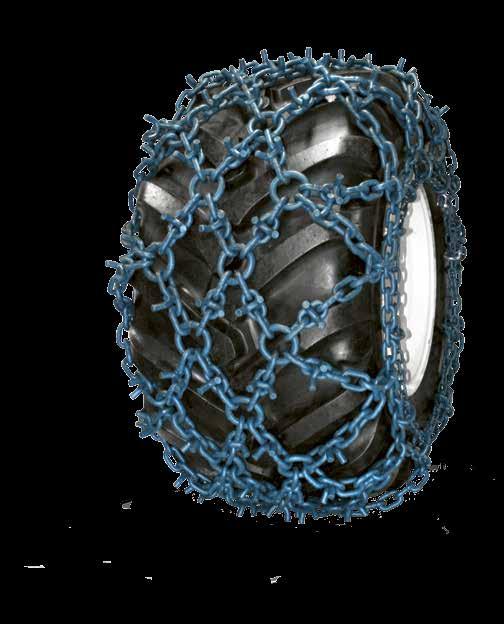

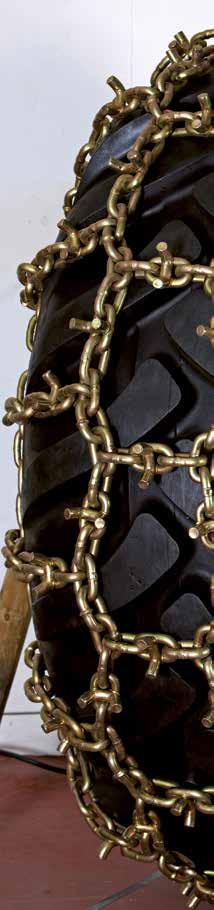

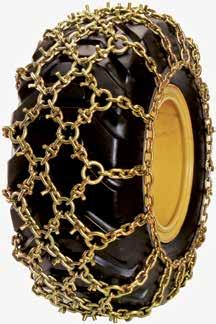

5 5 Megahokki Ylivoimainen pyöräpito ja paras rengassuojaavuus Megahokki on NordChain-metsäkoneketjujen lippulaiva. Megahokki aikaansaa renkaalle parhaan suojan ja pyöräpidon kaikissa maastoissa. Megahyvä ketjuhankinta yksinkertaisesti sanottuna. Megahokki 160TS Megahokki-ketjuissa on suuren U-hokkimäärän lisäksi kaksoishokkeja, joissa kaksi U-hokkia on hitsattu sivuistaan yhteen. Kahden eri hokkimallin yhdistäminen ketjumatolla aikaansaa maksimaalisen pyöräpidon ja lisää ketjujen vetokykyä. Megahokin kaksoishokki Hiilletyskarkaistu teräs 19 mm U-hokki 16 mm kettinki Kaksoishokki

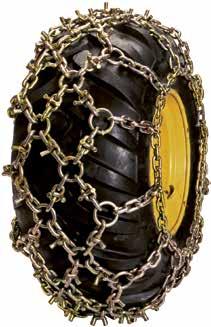

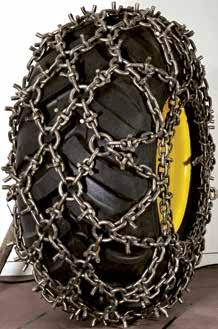

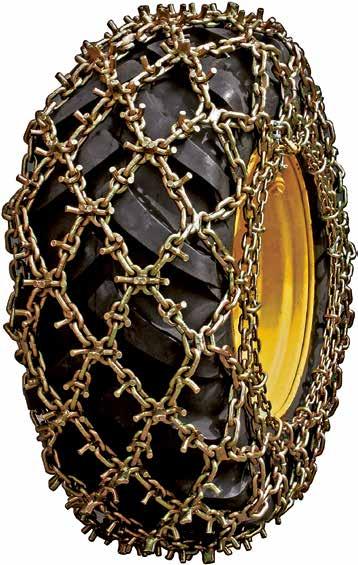

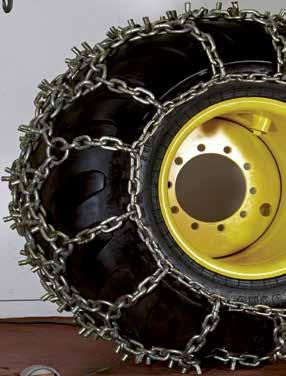

6 6 Pyöräpitoa rengassuojaa ja laatua Superhokki ja verkkoketju ovat jo käsitteitä koneyrittäjien keskuudessa. Ketjumallit, jotka tunnetaan pyöräpidosta, tehokkaasta rengassuojaavuudesta ja laadustaan. 16 mm 16 mm peruskettinki 19mm U-hokit ja kokoojarenkaat Superhokki 160TS Superhokki 160TS on suosituin NordChain-metsäkoneketju. Mahtava pyöräpito 19mm U-hokein, pitkä käyttöikä ja sik-sak-sivuketjutus estää kivien ja kantojen aiheuttamia rengasvaurioita. Kiristyskettinki on vakiona. Superhokki 160 Superhokki 160 on erinomainen, edullinen kitkaketju hyvää pyöräpitoa hakevalle. 19mm kaatumattomat U-hokit takaavat koneen vakaan etenemisen. Verkkoketju 160TS Verkkoketju 160TS on luonnollinen valinta koneeseen haluttaessa vahvat, hokittomat pyöräketjut. Sik-saksivuketjutus suojaa renkaiden sivuja kivien ja kantojen aiheuttamia vaurioita vastaan.

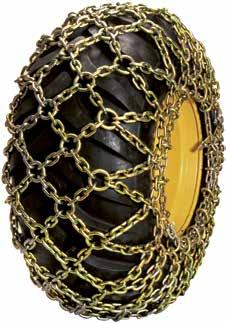

7 7 Järeät ketjut suuriin koneisiin NordChain valmistaa kitkaketjuja ainevahvuuksista 9mm:stä 19mm:iin. Luonnollinen nyrkkisääntö on, että koneen painon kasvaessa järeytetään vastaavasti kitkaketjutkin. Yleissääntö on myöskin, mitä paksumpi on ketjujen kettinkimateriaali, sitä pidempi on käyttöikä ja vastaavasti saavutettava pyöräpito. Hiilletyskarkaistu teräs 16/19 mm U-hokki 16/19 mm kokoojarengas 13/16 mm kettinki 13 mm 13 mm kettinki 16mm U-hokit ja kokoojarenkaat Superhokki 130TS Superhokki 130 Verkkoketju 130TS Superhokki 130TS on suosituin NordChainmetsäkoneketju keveimpiin metsäkoneisiin. Superhokki 130 on oikea ketjumalli laadukasta, edullista kitkaketjua keveään Verkkoketju 130TS on suosittu hokiton kitkaketjumalli. Sik-sak-sivuketjutus SVerkkoketju Ketjumatto on tiheä, tiheä 16mm U-hokitus metsäkoneeseen hakevalle. suojaa renkaiden sivuja. Kiristyskettinki ja sik-sak-sivusuoja. Ominaisuudet tekevät Kaatumattomat 16mm U-hokit takaavat on vakiona. ketjumallista tehokkaasti rengasta suojaavan ja antavat erinomaisen pyöräpidon. koneen tehokkaan etenemisen. Sivukettingin kiristyskettinki on vakiona.

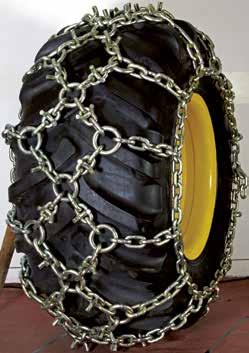

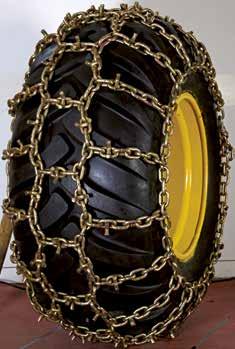

8 8 Metsä-Ässä Metsä-Ässä on kevyt kitkaketjumalli metsäkoneeseen. Rakenteensa ansiosta ketjut on helppo ja nopea asentaa sekä poistaa renkailta. Avonainen ketjukuvio on helposti itsestään puhdistuva. Ketjumatossa on yksi kuvio rengaskoosta riippumatta. Kätevästi renkaille ja pois Metsä-Ässä-kitkaketjut on helppo asentaa renkaille. Ketjumaton ollessa renkaan päällä pujotetaan ketjumaton toisen pään kaksi liitoskettinkiä toisessa päässä olevien juoksurenkaiden läpi ja lukitaan sakkelilla sivukettinkiin. Rakenteen ansiosta Metsä-Ässät istuvat renkaalle hyvin riippumatta renkaan kuluneisuudesta. Metsä-Ässä 130 Metsä-Ässä 160 Metsä-Ässä 130 valmistetaan 13mm kettingistä, U-hokit ovat 16mm materiaalista. Kuusikulmaisen ketjuruudun koko on konstruoitu kullekin rengaskoolle hyvin sopivaksi. Metsä-Ässä 160 valmistetaan 16mm kettingistä 19mm U-hokein. Ketjumaton ruutukuvio on ns. salmiakkimallinen.

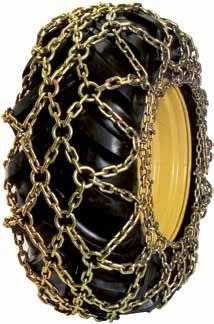

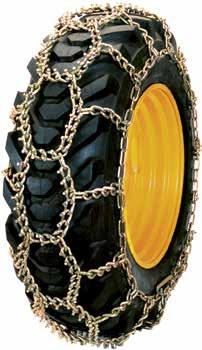

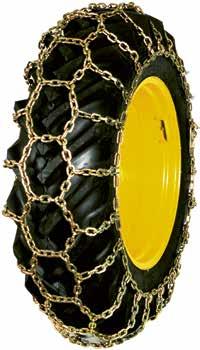

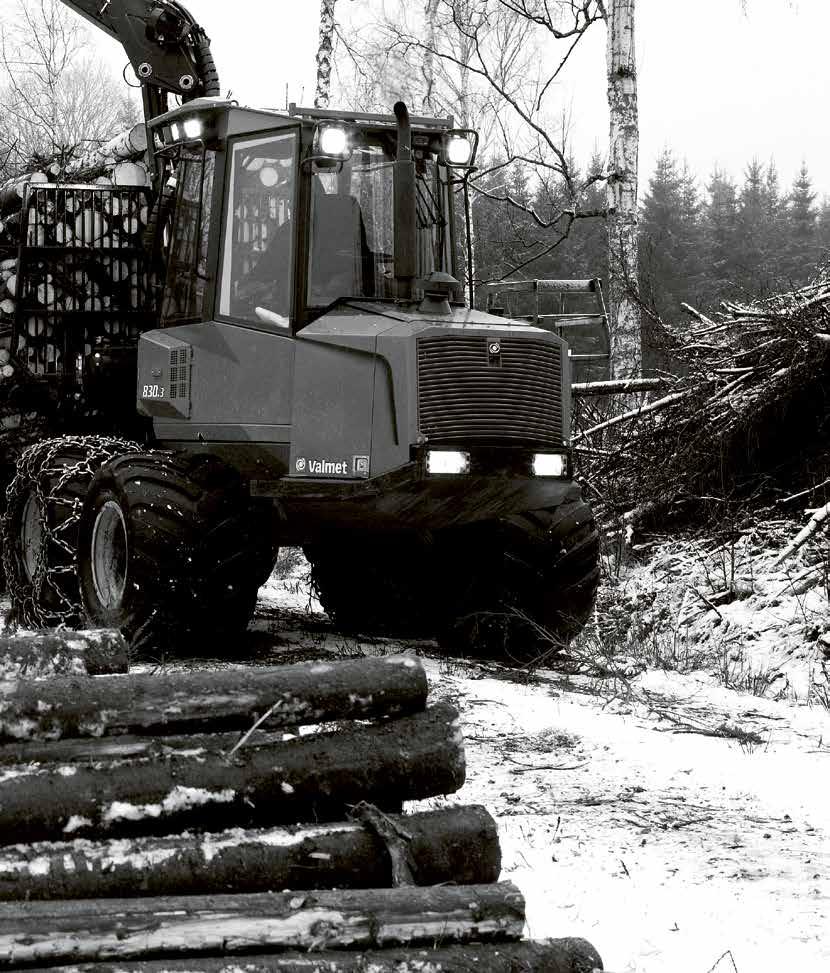

9 9 Metsä-, maatalousja urakointikoneet Piggelin-Flex, SR-Flex ja Gunntrack ovat suosituimpia ketjumalleja Pohjolassa. Mallit soveltuvat traktoreihin, pieniin metsäkoneisiin ja urakointikoneisiin. Mitä nopeammin, sitä kevyemmät Mikäli kitkaketjuja käytetään nopeassa ajossa, täytyy niiden olla kevyet pysyäkseen renkailla. Samalla ketjujen on oltava myös kestävät. Gunntrac-ketjut täyttävät mainitut vaatimukset. Gunntrack on suosituin traktoriketjumalli Norjassa, jossa ketjut ovat traktorissa käytännössä koko talven. 9 mm ja 11 mm Piggelin-Flexin ketjumatto on saatavana joko 9 mm tai 11 mm materiaalista valmistettuna. Ohuempi materiaali kapeimmille renkaille tai ketjuihin, joilla ajetaan paljon tieajoa. PIGGELIN FLEX Piggelin-Flex on yksi Euroopan suosituimmista ketjumalleista traktoreihin, keveisiin metsäkoneisiin ja urakointikoneisiin. Kulutusmatto valmistetaan joko 9mm tai 11mm kierretystä kettingistä, jonka jokaisessa lenkissä on kaksi pystypiikkiä. Pyöräpito on erittäin hyvä ja ketjut on helppo asentaa renkaille ja nopeat poistaa. SR-FLEX SR-Flex on markkinoiden suosituimpia, piikittömiä ketjumalleja traktoreihin ja urakointikoneisiin. Kulutusmatto on valmistettu kantikkaasta SR-kettingistä, joka kettinkilenkin kantikkuuden ansiosta mahdollistaa hyvän pyöräpidon. GUNNTRAC 5 Gunntrack 5 on kevyt ketjumalli traktoreihin ja urakointikoneisiin, joita käytetään tieajossa tai teiden aurauksessa. Ketjumaton 5mm, kantikas SR-kettinki on hyvän pyöräpidon aikaansaava. Lisäksi ketjumaton vaakalenkeissä on lenkin suuntaisesti hitsattu poikittaishokki. Gunntrackitkaketjut on erittäin helppo asentaa ja poistaa ja työkoneen eteneminen on lähes äänetöntä ja tärinätöntä.

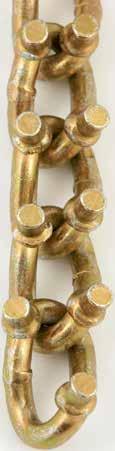

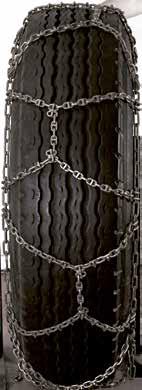

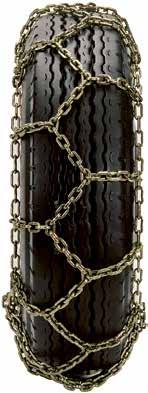

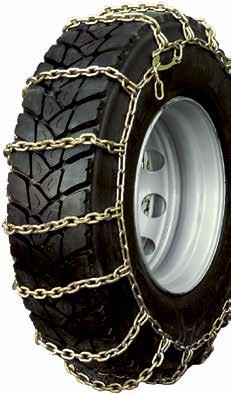

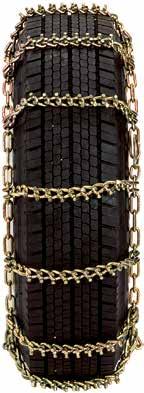

10 10 kuormaauto SR-STANDARD/STANDARD Traktori- ja kuorma-autoketjut toimitetaan harmaaksi maalattuna SR-Standard/Standard on perinteinen poikittaisketju paripyörille. Kulutuskettinki on kantikasta 8 mm SR-kettinkiä, mistä johtuen pyöräpito on hyvä. Ketjut ovat käännettävissä renkailla, mikä lisää ketjumallin käyttöikää. Ketjut on helppo ja nopea asentaa ja poistaa renkailta. SR-A SR-Z SR-BZ Gunnlight 5 SR-A kitkaketjut soveltuvat vaativaan maastoajoon ja tiellä ajoon. Kantikas 8 mm SR-kettinkimateriaali tuottaa ketjumallille hyvän pyöräpidon. Ketjumaton verkkokuvio aikaansaa tehokkaan sivuttais- ja etenemispidon sekä tärinättömän ajon. SR-A on käännettävissä renkaalla, mikä lisää ketjujen käyttöikää. Ketjumalli on varustettu sivukettingin kiristyskettingillä. SR-Z ketjumallin Z-kuvion ansiosta ketjumalli soveltuu veto- ja ohjaaviin pyöriin. Kulutusmatto valmistetaan kantikkaasta 8 mm SR-kettingistä. Ketjukuviosta ja kettinkimateriaalista johtuen pyöräpito on hyvä sivuja etenemissuuntaan. Ketjut ovat käännettävissä, mikä lisää käyttöikää. SR-BZ on 8 mm kantikkaasta SRkettingistä valmistettu, Z-kuvioinen U-hokitettu kitkaketju. Kaatumattomien U-hokkien ansiosta pyöräpito on erittäin hyvä. Ketjumalli soveltuu hyvin myös ohjaaviin pyöriin. Gunnlight 5 on helppokäyttöinen kitkaketjumalli keveytensä ansiosta. Soveltuu erinomaisesti kuorma-autoihin ja busseihin ajettaessa liukkailla asfalttiteillä. Ketjumallin pyöräpito on hyvä johtuen ketjumaton kantikkaasta 5 mm SR-kettingistä, jonka vaakalenkkeihin on hitsattu poikittaishokki.

11 11 SR-Z/STANDARD SR-BZ/STANDARD SR-BZ/BZ SR-Z/Standard paripyöräketjussa on toinen puoli piikitön Z-kuvioinen ja toinen piikitön poikittaisketju. Ketjukuvioiden välissä on kuvioiden yhteinen kiristyskettinki. kulutuskettinki on kantikasta 8 mm SR-kettinkiä. Kantikkaan ketjumateriaalin ja Z-kuvion ansiosta pyöräpito meno- ja sivusuuntaan on hyvä. SR-BZ/Standard ketjuissa on toinen puoli U-hokitettu Z-kuvioinen ja toinen puoli piikitön poikittaisketju. Ketjukuvioiden välissä on kuvioiden yhteinen kiristyskettinki. Z-kuvio U-hokitettuna on erinomaisen pyöräpidon takeena ja normaalisti parpyörän sisärenkaalla oleva poikittaisketju mahdollistaa ns. robsonin käytön. Kettinkimateriaali on 8 mm SR-kettinkiä. SR-BZ/BZ on paripyöräketjujen ykkösvaihtoehto maksimaalista pyöräpitoa tarvitsevalle. Ketjumatossa on sisä- ja ulkorenkaalla U-hokitettu Z-kuvio. Kuvioiden välissä on yhteinen kiristyskettinki. Kettinkimateriaali on 8 mm kantikasta SR-kettinkiä. Erittäin suosittu malli puutavara-autoihin. SV-Z SV STANDARD SV STANDARD TIHEÄ SR STANDARD SV-Z on Z-kuvioinen piikillinen ketjumalli, joka soveltuu sekä vetäviin että ohjaaviin pyöriin. Ketjut on valmistettu pyöreästä, 8 mm kierretystä SV-kettingistä jonka lenkeissä on kaksi pystypiikkiä. Nastoituksen ansiosta pyöräpito on hyvä meno- ja sivusuuntaan. SV Standard on perinteinen piikitetty poikittaisketju. Kulutuskettinki on kierrettyä 8 mm SV-kettinkiä, jonka lenkeissä on kaksi pystypiikkiä. Kevyet käsitellä ja hyvä pyöräpito. SV Standard Tiheä on piikillinen, erittäin pienellä poikittaisketjuvälillä valmistettu kitkaketju. Suuresta poikittaisketjujen määrästä johtuen pyöräpito on hyvä ja ajotärinät ovat vähäiset. Kulutuskettingin materiaali on kierrettyä 8 mm SV-kettinkiä, jonka lenkeissä on kaksi pystypiikkiä. Yksinkertainen, kantikkaasta 8 mm SR-kettingistä valmistettu poikittaisketju ykköspyörälle. Hyvä pyöräpito erityisesti etenemissuuntaan, kevyt käsitellä ja renkaalla käännettävissä oleva ketjumalli. Ketjujen asennus pyörille ja pois on nopea johtuen keveydestä ja ketjulukoista.

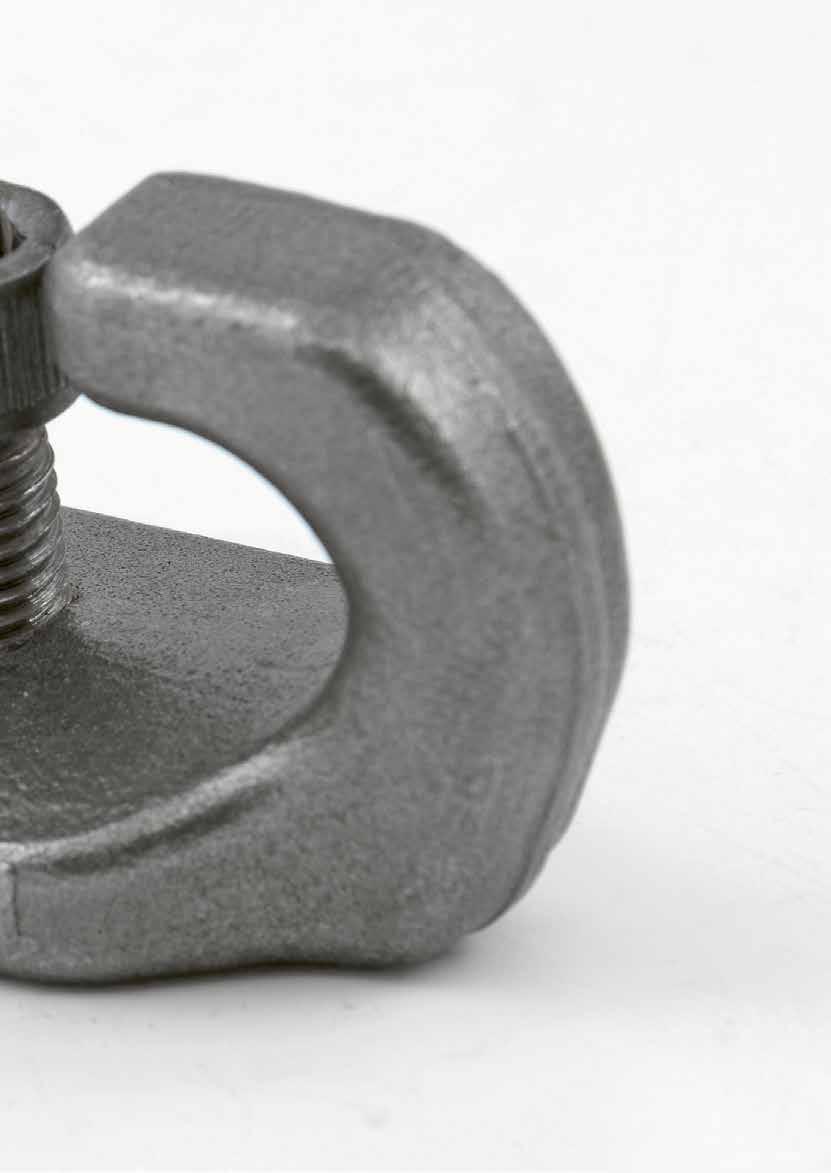

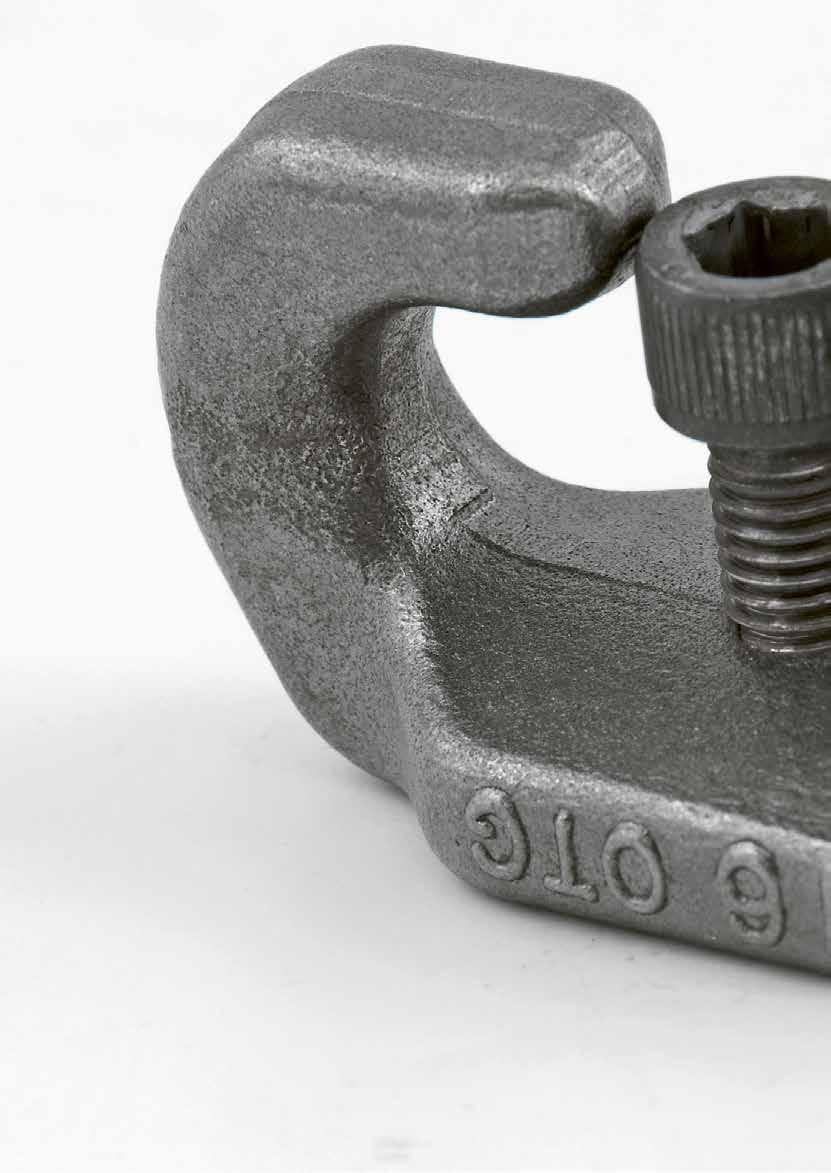

12 12 VARAOSAT Alkuperäisosilla on helppo kunnostaa. Ketjulukitukset Lukitusvarsi 19 Lukitusvarsi 12 Lukituskoukku 17 Lukitusvarsi 8 Oik Lukitusvarsi 14 Lukituskoukku 19 Lukitusvarsi 8 Vas Lukitusvarsi 18 Lukitusvarsi 10 Oik Lukitusvarsi 20 Lukitusvarsi 10 Vas Nastakytkin T-koukku Lukituslenkki Sivukoukku NR 5 NR 7-10 Nastakytkin 5 T-koukku 5 Lukituslenkki 8 Sivukoukku 6 Nastakytkin 6 T-koukku 8 Lukituslenkki 9 Sivukoukku 8 Nastakytkin 8 Lukituslenkki 10 Sivukoukku 9 Nastakytkin 10 Lukituslenkki 13 Sivukoukku 10 Nastakytkin 13 Sivukoukku11 Nastakytkin 16

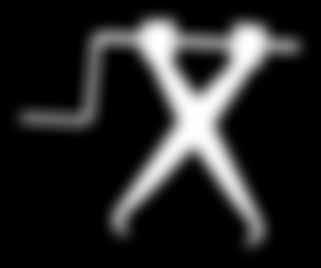

13 13 Kitkaketjujen tilatarve SISÄPUOLI A ULKOPUOLI KETJUMALLI A (mm) B (mm) Kitkaketjut tarvitsevat tilaa tällä alueella Megahokki 160TS Superhokki 160/160TS Superhokki 130/130TS Metsä-ässä B Metsä-ässä Verkkoketju 130TS Verkkoketju 160TS Piggelin Flex Piggelin Flex Sakkelit Nastak. työkalu Asennustyökalu Asennustyökalu Sakkeli 6 Sakkeli 10 Sakkeli 12 Sakkeli 14 Sakkeli 16 Nastak. työkalu nro:4 Asennustyökalu nro:2 Saksimallinen asennustyökalu SR-kettinki SV-kettinki SV-kettinki piikein SR 5 SR 6.5 SR 8 SR 9 SV 8 SV 9 SV 11 SV 8 piikein SV 9 piikein SV 11 piikein

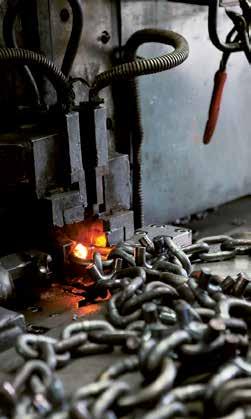

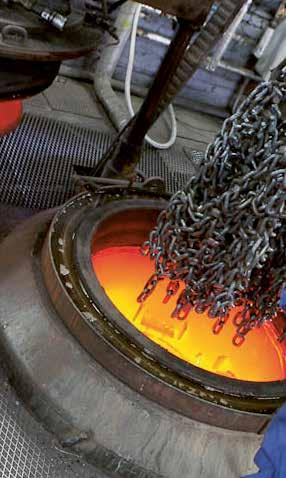

14 14 Valmistus Pohjolan valmistusperinteet ovat pohjana ainutlaatuisille ominaisuuksille. NordChain on yksi maailman johtavista kitkaketjubrändeistä. NordChain-ketjujen perusta on Pohjolassa kehitetty, mikroseosteinen kettinkiteräs. Vahvin valmistuksessa oleva kettinkimateriaali on halkaisijaltaan 19mm. Monien esivaiheiden jälkeen kettinkimateriaali syötetään kettinkikoneeseen, joka valmistaa ja liittää kettinkilenkit toisiinsa. Tämän jälkeen kettinki johdetaan lenkkien hitsauskoneeseen, jossa kettinkilenkkien yhdistekohdat kuumennetaan elektronisesti ja puristetaan samalla yhteen suurella voimalla. Mikäli kettinki lisäksi hokitetaan on menetelmä sama; komponentit kuumennetaan ja puristetaan yhteen. Menetelmällä saavutetaan erittäin vahva hitsausliitos. Kullekin rengaskoolle ja ketjumallille on oma piirustuksensa. Kokoojapöydällä ketjumattoon kuuluvat komponentit liitetään yhteen ja hitsataan valmiiksi kulutusmatoksi. Kitkaketjujen kulutusmaton valmistuttua kuumennetaan ketjut suurissa uuneissa n. 900 C kuumuuteen. Karkaisuprosessin aikana hiilletään teräksen pintaa, minkä seuraksena kettingin pinta saadaan erittäin kovaksi ja kulutuskestäväksi. Erittäin kovat ja kulutuskestävät

15 15 KEtjun varaosat Ketjumalli Kulutuskettinki (mm) U-hokki (mm) Kokoojarengas (mm) Sivukettinki (mm) Kiristyskettinki (mm) Nastakytkin ketjumatolla Lukitusvarren sakkeli Sakkeli sisäpuolella Sakkeli ulkopuolella Kiristyskettingin lukitusvarsi Megahokki 160TS Nr. 16 Nr. 8 Nr. 14 Nr. 14 Nr. 19 Superhokki 160TS Nr. 16 Nr. 8 Nr. 14 Nr. 14 Nr. 19 Superhokki Nr. 16 Nr. 14 Nr. 14 Superhokki 130TS Nr. 13 Nr. 8 Nr. 12 Nr. 12 Nr. 19 Superhokki Nr. 13 Nr. 12 Nr. 12 Verkkoketju 160TS Nr. 16 Nr. 8 Nr. 14 Nr. 14 Nr. 19 Verkkoketju 130TS Nr. 13 Nr. 8 Nr. 12 Nr. 12 Nr. 19 Metsä-Ässä Nr. 16 Nr. 14 Nr. 14 Metsä-Ässä Nr. 13 Nr. 12 Nr. 12 Ketjumalli Kulutuskettinki (mm) Hokki (mm) Sivukettinki (mm) Kiristyskettinki (mm) Nastak. kulutusm. korjaukseen Lukitusosa ketjumatolla Lukitusvarteen lenkki lukitusvarsi/-koukku sisäpuoli Lukitusvarsi/-koukku ulkopuoli Lukitusvarsi/-koukku Keskellä Kiristyskettingin lukitusvarsi Piggelin Flex 11 SV Nr. 10 Nr. 13 Lukitusv. 10 Lukitusv. 10 Piggelin Flex 9 SV Nr. 8 Nr. 10 Lukitusv. 8 Lukitusv. 8 SR-Flex 9 SR 9 8 Nr. 8 Nr. 10 Lukitusv. 8 Lukitusv. 8 Gunntrac 5 SR 5 6 Nr. 5 Nr 5/Nr. 5* 7 mm Lukitusv. 14 Lukitusv. 14 SR-A SR Nr. 8 Nr. 8* 7 mm Lukitusk. 17 Lukitusk. 17 Lukitusv.14 SR-Z SR 8 7 Nr. 8 Nr. 8* 7 mm Lukitusk. 17 Lukitusv. 18 SR-BZ SR 8 U9 7 Nr. 8 Nr. 8* 7 mm Lukitusk. 17 Lukitusv. 18 Gunnlight 5 SR 5 6 Nr. 5 7 mm Lukitusk. 17 Lukitusv. 14 SR-Z/Standard SR 8 7/8 Nr. 8 Nr. 8*/Nr. 9 7 mm Lukitusv. 18/20 Lukitusv. 18/20 Lukitusk.19/17 SR-BZ/Standard SR 8 U9 7 Nr. 8 Nr. 8* 7 mm Lukitusv. 18 Lukitusv. 18 Lukitusk.19 SR-BZ/BZ SR 8 U9 8 Nr. 8 Nr. 8* 7 mm Lukitusv. 20 Lukitusv. 20 wlukitusk.19 SV-Z SV Nr. 8 Nr. 9 8 mm Lukitusk. 17 Lukitusv. 20 SV Standard SV Nr. 8 8 mm Lukitusk. 17 Lukitusv. 20 SV Standard Tiheä SV Nr. 8 8 mm Lukitusk. 17 Lukitusv. 20 SR Standard SR 8 7 Nr. 8 7 mm Lukitusk. 17 Lukitusv. 18 SR Standard/Standard SR 8 7 Nr. 8 7 mm Lukitusv. 18 Lukitusv. 18 Lukitusk.17 * T-koukku
