Käyttöohje Pesukone ASKO W6444W-NOR. VAROITUS: Lue käyttöohjeet, ennen kuin aloitat koneen käyttämisen. Hyvä asiakas!

Transkriptio

1 Hyvä asiakas! Kiitos, että olet valinnut tämän ASKO-laatutuotteen. Toivomme, että se vastaa odotuksiasi ja täyttää tarpeesi vuosiksi eteenpäin. Pohjoismainen muotoilu yhdistää puhtaat linjat, arkipäivän käytännöllisyyden ja korkean laadun. Se on kaikkien tuotteidemme tunnusmerkki ja sen ansiosta tuotteitamme arvostetaan kaikkialla maailmassa. Saat uudesta koneestasi parhaan mahdollisen hyödyn, kun luet käyttöohjeen ennen koneen käyttöä. Käyttöohjeessa annetaan myös tietoja siitä, miten vähennetään ympäristövaikutuksia. Käyttöohje Pesukone ASKO W6444W-NOR VAROITUS: Lue käyttöohjeet, ennen kuin aloitat koneen käyttämisen.

2 Sisällys Ennen kuin käytät konetta ensimmäisen kerran 4 Kuljetustuet 4 Pakkausmateriaalit 4 Täyttöluukku 4 Tarkasta veden kovuus 4 Turvallisuusohjeet 5 Yleistä 5 Asennus 5 Ylitulvimissuoja 5 Kuljetus/talvisäilytys 5 Kierrätys 5 Lasten turvallisuus 6 Huolehdi lasten turvallisuudesta! 6 Pesukoneen kuvaus 7 Annostelija 8 Ennen kuin peset 9 Pyykin lajittelu 9 Vaatteet 9 Pesumerkintä 9 Kirjopyykki 9 Valkaisematon pellava 9 Pesuohjeiden symbolit 9 Villa 10 Muuntokuidut ja synteettiset kuidut 10 Pienennä allergiariskiä 10 Säästä aikaa ja energiaa 10 Taloudellisuus ja tehokkuus 10 Pesuaine 10 Tekstiilien värjäys 10 Pesu 11 Lajittele pyykki 11 Kytke virta päävirtakytkimestä 11 Avaa täyttöluukuu ja laita pyykki koneeseen 11 Annostele pesu- ja haluttaessa huuhteluaine 11 Valitse ohjelma 12 Valitse lisävalinnat 15 Sulje luukku ja paina Start/Stop 17 Jäljellä oleva aika 17 Pyykin lisääminen tai vähentäminen 17 Jos haluat keskeyttää tai vaihtaa ohjelman 17 Pesuohjelman päätyttyä 17 Asetukset 18 Voi tehdä seuraavat asetukset: 18 Luukun avaus 18 Lisähuuhtelut 18 Hoito ja puhdistus 19 Sihdin ja tyhjennyspumpun puhdistus 19 Pesuainelokeron puhdistus 19 Koneen ulkopintojen puhdistus 19 Koneen puhdistaminen sisäpuolelta hajuhaittojen välttämiseksi 20 Vianetsintä 21 Täyttöluukku ei avaudu 21 Mikäli muut keinot eivät auta, käytä hätäavausta 21 Kone ei käynnisty 21 Sähkökatkoksen jälkeen 21 Pyykki läpimärkää koneessa 21 Vikailmoitukset 22 Alkuperäiset käyttöohjeet 2

3 Sisällys Tekniset tiedot 23 Tiedot energiamerkinnästä 23 Tietoja testauslaitokselle 24 Tekniset tiedot 24 Kuljetustuet 25 Asennus 26 Pesukoneen sijoittamien 26 Jalkojen säätäminen 26 Vesiliitäntä 26 Viemäriliitäntä 27 Sähköasennus 27 Huolto 28 Ennen kuin otat yhteyttä huoltoon 28 Pikaopas 32 3

4 Ennen kuin käytät konetta ensimmäisen kerran Kuljetustuet Poista kuljetustuet ennen koneen asennusta. Katso luku Kuljetustuet. Pakkausmateriaalit Lajittele pakkausmateriaalit jätehuoltomääräyksiä noudattaen. Täyttöluukku Täyttöluukku ei avaudu, ennen kuin kone on liitetty sähköverkkoon. Katso luukun avaaminen käsin kohdasta Täyttöluukku ei avaudu luvussa Vianetsintä. Konetta voi käynnistää luukun ollessa auki. Katso täyttöluukun avaaminen käynnissä olevan ohjelman aikana luvun Pesu kohdasta Sulje täyttöluukku ja paina Start/Stop. Tarkasta veden kovuus Pesuaineen annostelu riippuu muun muassa veden kovuudesta; katso tiedot pesuainepakkauksesta. Kysy lisätietoja paikalliselta vesilaitokselta. HUOM! Kaikki koneet on koekäytetty, ennen kuin ne lähtevät tehtaalta. Tämän jäljiltä poistopumpussa saattaa olla pieni määrä vettä, mutta se ei vaikuta laatuun eikä vaurioita konetta. Katso Pikaopas viimeisellä sivulla 4

5 Turvallisuusohjeet Yleistä Lue ja säilytä käyttöohje. Mahdollisesti tarvittavat sähkö- ja vesiliitännät tulee teettää valtuutetulla asentajalla. Pyykinpesukone on tarkoitettu yksinomaan kotitalouskäyttöön. Konetta saa käyttää vain pyykin pesuun tämän käyttöohjeen selostuksen mukaisesti, ei kemialliseen pesuun. Käytä vain kotitalouspyykinpesuun tarkoitettuja pesuaineita. Käytä vain pesuaineita ja pehmentimiä konepesuun. Valmistaja ei hyväksy vastuuta mistään vaurioista sekä tiivisteiden ja muovikomponenttien mahdollisesta värin muuttumisesta, jotka johtuvat valkaisuaineen ja/tai väriaineiden vääränlaisesta käytöstä. Älä koskaan käytä liuottimia sisältäviä pesuaineita, sillä on olemassa se vaara, että syntyy myrkyllisiä kaasuja, jotka voivat vahingoittaa konetta ja johtaa syttymiseen tai räjähdykseen. Poista kuljetustuet ennen koneen käyttöä, katso kohta "Kuljetustuet". Korjaukset ja huollot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettää valtuutetulla asentajalla. Vaurioituneen liitäntäjohdon saa vaihtaa vain valtuutettu asentaja. Fyysisesti tai henkisesti rajoitteisten henkilöiden tai henkilöiden, joilla ei ole kokemusta tai osaamista (sekä lasten), ei tule käyttää konetta. Sellaisten henkilöiden turvallisuudesta vastaavan henkilön tulee antaa heille koneen käyttöä koskevaa opastusta. Lapsia on valvottava, jotta he eivät leiki koneella. Työkalu luukun avaamisen hätätilanteessa löytyy pesuainelokeron takaosasta. Ota pesuainelokero koneesta ja väännä avaustyökalu irti. Asennus Katso kohta Asennus. Ylitulvimissuoja Ylitulvimissuoja käynnistää tyhjennyksen ja sulkee vedenoton, jos vedenpinta nousee yli normaalin korkeuden. Ellei pinta ei ole laskenut 60 sekunnissa, ohjelma keskeytyy. Kuljetus/talvisäilytys Kun konetta kuljetetaan tai jos sitä säilytetään lämmittämättömissä tiloissa, joiden lämpötila saattaa laskea alle nollan, menettele näin: Tyhjennä sihti ja poistopumppu, katso kohta "Hoito ja puhdistus". Sulje pesukoneen vesiliitäntä, irrota täyttöletku ja valuta vesi pois venttiilistä ja letkusta. Pumpun tyhjennyksen jälkeen koneeseen saattaa jäädä pieni määrä vettä. Tämä ei vaikuta laatuun eikä vaurioita konetta. Kierrätys Tämä kone on valmistettu ja merkitty kierrätykseen sopivaksi. Henkilövahinkojen välttämiseksi kone täytyy tehdä toimimattomaksi, kun se on päätetty romuttaa. Kysy paikallisilta jätehuoltoviranomaisilta, mihin käytetyt kodinkoneet toimitetaan kierrätettäväksi asianmukaisesti. 5

6 Lasten turvallisuus Huolehdi lasten turvallisuudesta! Sulje aina täyttöluukku ja käynnistä ohjelma heti, kun olet annostellut pesuaineen. Älä anna lasten käyttää pesukonetta tai leikkiä sillä. Säilytä pesu- ja huuhteluaineet lasten ulottumattomissa. Lapsilukon (pesuainelokero) käyttäminen Lapsilukko sijaitsee pesuainelokeron sivussa. Kun lapsilukko on kytkettynä, pesuainelokeron avaaminen edellyttää avauspainikkeen painamista. Lapsilukko kytkettynä Lapsilukko avattuna 6

7 Pesukoneen kuvaus 1. Päävirtakytkin 2. Annostelija 3. Ohjelmapaneeli 4. Arvokilpi (täyttöluukun sisäpuolella) 5. Tyhjennyspumpun luukku 6. Tyhjennyspumppu (luukun sisäpuolella) 7. Täyttöluukku ,6 7 7

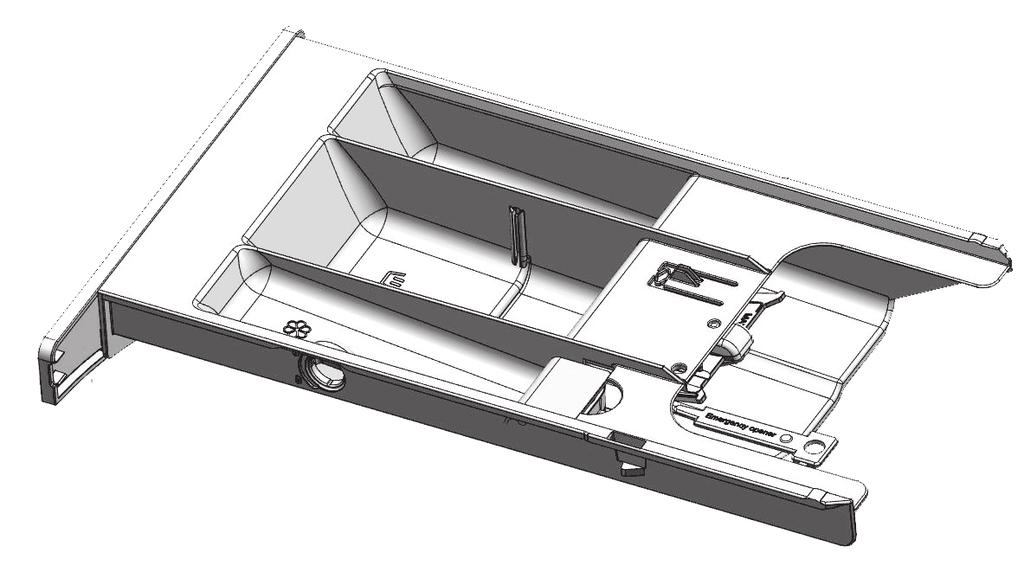

8 Annostelija A B 6 C 1. Esipesu 2. Varsinainen pesu nestemäisellä pesuaineella. Käytä väliseinää (A). 3. Varsinainen pesu jauhemaisella pesuaineella. Älä käytä väliseinää. 4. Huuhteluaine 5. Avauspainike 6. Lapsilukko 8

9 Ennen kuin peset Seuraavista neuvoista voi olla hyötyä, ennen kuin alat pestä pyykkiä. Pyykin lajittelu Lajittele pyykki: likaisuusasteen värin materiaalin mukaan. Vaatteet 1. Sulje vetoketjut ja tarranauhat, jotta ne eivät rispaa tekstiilejä. 2. Uusissa värillisissä vaatteissa voi olla irtoväriä, joten ne on pestävä ensimmäisillä kerroilla erikseen. 3. Käännä arkojen vaatteiden sisäpuoli ulospäin. Nukkaantumisen ja värjääntymisen vaara on tällöin pienempi. 4. Tyhjennä taskut ja pese ne mieluusti nurinpäin. Pesumerkintä Katso vaatteiden pesumerkinnät. Alla olevassa taulukossa on vihjeitä sopivista pesuohjelmista ja täyttömääristä. Nykyaikaiset pesukoneet ja pesuaineet, esim. pesuainetiivisteet pesevät usein alhaisemmissa pesulämpötiloissa. Kokeilemalla saat parhaat tulokset. Pesuohjeiden symbolit Esimerkki pesuohjeista ja suositeltavista ohjelmista. Noudata aina vaatteen pesuohjetta. Pesumerkintä Materiaali Ohjelma Puuvilla, pellava, valkoiset ja kevyesti värjätyt vaatteet. Päivittäispesu 60 C - 95 C Puuvilla, pellava, puuvilla/polyesteri. Kevyesti ja tummaksi värjätyt vaatteet. Akryyli, viskoosi, modaali, asetaatti polyesteri ja elastaani. Kevyesti ja tummaksi värjätyt vaatteet. Superpika 60 C Siliävät/Sport (Easy care) 40 C Villa, silkki ja muut erittäin arat materiaalit Villa/käsinpesu 30 C - 40 C tai Kirjopyykki Kun värillisissä puuvillavaatteissa on pesumerkintä 60 C ne on pestävä ensimmäisen kerran 60 C lämpötilassa, jotta mahdollinen irtoväri poistuu. Jos tätä ohjetta ei noudateta, vaate saattaa haalistua. Käytä pesuaineita, joissa ei ole valkaisuaineita, jotta tekstiilien värit säilyvät. Valkaisematon pellava Valkaisemattomasta pellavasta valmistetut vaatteet on pestävä 60 C lämpötilassa pesuaineella, jossa ei ole valkaisuainetta tai optista kirkastetta. Erittäin likaiset pellavatekstiilit voi silloin tällöin pestä korkeammassa lämpötilassa, mutta ei liian usein, jotta pellava ei menetä kiiltoaan ja lujuuttaan. 9

10 Ennen kuin peset Villa Nämä tekstiilit on merkitty joko konepestäviksi tai käsinpestäviksi. Koneen Wool/hand wash (Villa/Käsinpesu)-ohjelma on vähintään yhtä hellävarainen kuin käsin peseminen. Villa on erityisen arkaa. Ellet halua lingota villavaatetta, voit puristella vettä pois froteepyyhkeiden välissä. Valitse silloin Ei linkousta. Ohjeet tämän asetuksen valintaan löytyvät kohdasta "Pesu". Valtaosa vaatteista kestää kuitenkin lyhyen linkouksen. Valitse lyhyt linkous asettamalla linkousnopeudeksi 800 r/min tai hitaampi. Muuntokuidut ja synteettiset kuidut Muuntokuiduista valmistetut materiaalit, kuten viskoosi, ja tietyt synteettiset kuidut ovat arkoja ja vaativat tilaa, jotta ne eivät rypisty. Täytä rumpu vain puolilleen ja valitse linkousnopeudeksi 800 r/min tai hitaampi. HUOM! Viskoosi ja asetaatti ovat märkänä hauraita. Pienennä allergiariskiä Pesukoneessa on toiminto Superhuuhtelut. Käytä sitä, kun vaatteiden käyttäjällä on herkkä iho (esim. allergikot ja pienet lapset). Säästä aikaa ja energiaa Käytä ohjelmaa Everyday wash (Päivittäispesu) ajan ja energian säästämiseksi. Ohjelmassa on lyhyempi varsinainen pesu kuin ohjelmassa Standard cotton Standardi puuvilla 40 C 60 C, mutta se riittää usein normaalisti likaantuneeseen pyykkiin. Taloudellisuus ja tehokkuus Voit säästää paljon energiaa ja aikaa, kun et käytä turhan tehokkaita pesuohjelmia. Valitse Quick (Superpika), kun vaatteet ovat vain hieman likaisia (esim. paidat ja urheiluvaatteet). Säästät näin sekä vettä että energiaa. Kun käytät suurta linkousnopeutta, pyykin kuivattamiseen kuivausrummussa tai kaapissa kuluu vähemmän energiaa. Pese aina täysiä koneellisia, kun käytät ohjelmia Heavy (Esipesu + Tehopesu), Everyday wash (Päivittäispesu) ja Standard cotton Standardi puuvilla 40 C 60 C. Vältä esipesun käyttöä. Nykyaikaiset koneet ja pesuaineet pesevät puhtaaksi ilman esipesua. Esipesua tarvitaan vain hyvin likaisella pyykillä. Pesuaine Ympäristömerkinnällä varustetut pesuaineet ovat ympäristöystävällisempiä. Pesuaineen yliannostus ei paranna pesutulosta vaan lisää ympäristön kuormitusta. Kokeile pienellä pesuainemäärällä ja suurenna annosta vain, jos et ole tyytyväinen pesutulokseen. Tekstiilien värjäys Kun haluat värjätä tekstiilejä pesukoneessa, valitse Everyday wash (Päivittäispesu) ja lisävalinta Superhuuhtelut. Valitse lämpötila värinvalmistajan suositusten mukaan. Jos värjäät sekoitetekstiilejä (esim. puuvilla/ polyesteri), valitse pieni linkousnopeus. HUOM! Lisää väri suoraan rumpuun ei pesuainelokeroon. Aja värjäyksen jälkeen sama ohjelma tyhjällä koneella. Käytä pienempää määrää pesuainetta. HUOM! Ympäristösyistä kehotamme välttämään voimakkaiden kemikaalien käyttöä. Valkaisuun tai tahranpoistoon tarkoitettujen aineiden käyttö koneessa voi aiheuttaa korroosiota ja värjäytymistä. 10

11 Pesu 1 Lajittele pyykki Katso kohta "Ennen kuin peset". Laita rintaliivit pesupussiin. Tyhjennä vaatteiden taskut. Kolikot, naulat ja yms. voivat vahingoittaa konetta ja tekstiilejä. 2 Kytke HUOM! virta päävirtakytkimestä Virta päälle Paina on/off-painiketta väh. 1 sekunnin ja kork. 5 sekunnin ajan. Virta pois Paina on/off-painiketta väh. 5 sekunnin ajan. Jos kone ei hyväksy ON/OFF-komentoa ensimmäisellä kertaa, odota vähintään 8 sekuntia ennen kuin painat painiketta uudelleen. 3 Avaa täyttöluukuu ja laita pyykki koneeseen Jos luukku on kiinni, paina luukunavauspainiketta (avainsymboli). Luukku avautuu, kun vesi on poistunut koneesta. Laita pyykki koneeseen. Pesuohjelmataulukosta näet, kuinka paljon pyykkiä voit laittaa koneeseen eri ohjelmilla pestessäsi. 4 Annostele pesu- ja haluttaessa huuhteluaine Noudata pesuainepakkauksen annosteluohjeita. Koneeseen mahtuu 8 kg pyykkiä. Jos koneessa on vähän pyykkiä, voit pienentää annosta. Noudata valmistajan eri lämpötiloissa käytettäviä pesuaineita koskevia suosituksia. Nestemäinen pesuaine Noudata valmistajan suosituksia käyttäessäsi nestemäisiä pesuaineita. Suosittelemme käyttämään pyykkipalloa sekä sakeita pesuaineita. Käytä välikappaletta (A) pääpesuainelokerossa - katso kappaleen Annostelija kuva. Lisää pesuaine pesuaineannostelijan etulokeroon. Pesupallo tai annostelupussi Jos käytät pesupalloa tai annostelupussia, pane se suoraan rumpuun ja valitse ohjelma, jossa ei ole esipesua. HUOM! Pesuaineen yliannostus ei paranna pesutulosta vaan lisää ympäristön kuormitusta. Kokeile pienellä pesuainemäärällä ja suurenna annosta vain, jos et ole tyytyväinen pesutulokseen. Huuhteluaine Annostele huuhteluaine -symbolilla merkittyyn lokeroon. Noudata pakkauksen suosituksia. HUOM! Älä täytä lokeroa yli ylärajan. Huuhteluainetta valuu silloin rumpuun liian aikaisin, ja pesutulos huononee. Pesuaine Annostele jauhe varsinaisen pesun ja tarvittaessa esipesun lokeroon. 11

12 Pesu 5 Valitse ohjelma Valitse pesuohjelma ohjelmanvalitsimella. Valitun ohjelman kohdalla palaa merkkivalo ja arvioitu ohjelmaaika näkyy näytössä. Valitse haluttu lisävalinta painikkeilla. 1. Automaattipesu (Auto) Ohjelma säätää automaattisesti varsinaisen pesun pituuden ja huuhtelukerrat koneeseen laitettavan pyykin määrän mukaan. 2. Esipesu + Tehopesu (Heavy) Ohjelma voimakkaasti likaantuneelle pyykille, jonka lika pitää liottaa kunnolla ennen varsinaista pesua. Ohjelmassa on sitä varten esipesu. Voit valita lämpötilan vapaasti; noudata kuitenkin vaatteen pesuohjetta. Korkein lämpötila 95 C on sopiva, kun pyykki on erittäin likaista. Linkousnopeuden voi valita vapaasti. Kone sovittaa ohjelma-ajan ja vedenkulutuksen pyykin määrän mukaan. 3. Standardi puuvilla 40 C 60 C (Standard cotton) Ohjelma normaalista erittäin likaiseen pyykkiin, sekä valko- että kirjopesu. Voit valita lämpötilan vapaasti; noudata kuitenkin vaatteen pesuohjetta. 60 C on hyvä lämpötila erittäin likaiselle puuvillalle ja kehoa lähinnä pidettäville vaatekappaleille. Valitse 40 C vähemmän likaiselle pyykille. Linkousnopeuden voi valita vapaasti. Kone sovittaa ohjelma-ajan ja vedenkulutuksen ja pyykin määrän mukaan Päivittäispesu (Everyday wash) Ohjelma kevyesti tai keskinkertaisesti likaantuneelle pyykille. Voit valita lämpötilan vapaasti; noudata kuitenkin vaatteen pesuohjetta. Kehoa lähinnä pidettävät vaatekappaleet pitää pestä 60 C lämpötilassa. Kevyesti likaantunut pyykki puhdistuu kuitenkin usein jo 40 C lämpötilassa. Linkousnopeuden voi valita vapaasti. Kone sovittaa ohjelma-ajan ja vedenkulutuksen pyykin määrän mukaan. 5. Superpika (Quick) Nopea ohjelma pyykille, joka kaipaa vain nopeaa pesua. Voit valita lämpötilan vapaasti; noudata kuitenkin vaatteen pesuohjetta. Ohjelma-aika on sitä lyhyempi mitä alhaisempi lämpötila valitaan. Kehoa lähinnä pidettävät vaatekappaleet pitää pestä 60 C lämpötilassa. Linkousnopeuden voi valita vapaasti. 6. Siliävät/Sport (Easy Care) Ohjelma synteettisistä kuiduista valmistetut tekstiilit, sekoitteet tai siliäväksi käsitelty puuvilla. Ohjelmassa on korkea vesimäärä ja se soveltuu sen vuoksi myös tyynyille ja toppatakeille. Lue pesuohjeet huolellisesti ja muista, että päällysvaatteiden tietyt kalvot eivät siedä huuhteluaineita. Pesulämpötilaksi voidaan valita korkeintaan 60 C ja suurin linkousnopeus on 1200 r/min. 7. Synteettiset (Synthetics) Ohjelma synteettisistä kuiduista, sekoitteista tai tekosilkistä valmistetut arat tekstiilit. Maksimilämpötila on 60 C; noudata kuitenkin vaatteen pesuohjetta. Monet synteettiset materiaalit puhdistuvat myös 40 C lämpötilassa. Kehoa lähinnä pidettävät vaatekappaleet pitää pestä 60 C lämpötilassa. Suurin linkousnopeus on 800 r/min. 8. Villa/Käsinpesu (Wool/hand wash) Hellävarainen pesuohjelma villalle, silkille ja vaatekappaleille, jotka muuten olisi pestävä käsin. Korkein lämpötila on 30 C. Ohjelmassa on lyhyt linkous. Suurin linkousnopeus on 800 r/min.

13 Pesu 9. Huuhteluohjelma (Rinse) Ohjelma suorittaa huuhtelun kylmällä vedellä + linkouksen. Sopii hyvin pyykille, joka tarvitsee vain liottaa tai siivouspyyhkeille ja mopeille. 10. Linkous/Veden poisto (Spin & Drain) Käytä, kun haluat vain lingota pyykin. Kun haluat vain tyhjentää veden koneesta, valitse symboli (ei linkousta). 13

14 Pesu Kuivausohjelmataulukko Ohjelma 1. Automaattipesu (Auto) 2. Esipesu + Tehopesu (Heavy) Esipesu Lämpötila C Huuhtelujen lukumäärä Linkousnopeus r/min Jäljelle jäävä kosteuspitoisuus [%] Suurin sallittu pyykkimäärä (kg) Vedenkulutus (n. litra) Energiankulutus (noin kwh) Ohjelma-aika (noin tuntia ja minuuttia) X ,2 2:45 X ,1 2: ,0 2:55 3. Standardi puuvilla 40 C 60 C (Standard cotton) 60 1) /4** 55 1,10/0,87** 2:50/2:20** 40 1) /4** 55 0,67/0,52** 2:40/2:10** 4. Päivittäispesu (Everyday wash) ,2 1:40 5. Superpika (Quick) ,0 25 0,4 0:45 6. Siliävät/Sport (Easy Care) 40 2) ,0 60 0,6 1:40 7. Synteettiset (Synthetics) ,5 30 0,4 1:20 8. Villa/Käsinpesu (Wool/hand wash) ,5 70 0,5 0:50 9. Huuhteluohjelma (Rinse) ,0 15 0,1 0: Linkous/Veden poisto (Spin & Drain) ,0 0,1 0:15 ** Halv kapacitet 1) Testiohjelma kylmävesiliitännälle, katso EN ) 40 C ohjelma testauslaitokselle. Lisävalinta 40 C on valittava. Yllä olevassa taulukossa on joitakin esimerkkejä energian- ja vedenkulutuksesta sekä ajankäytöstä eri ohjelma-asetuksilla. Kulutusarvot voivat vaihdella vedenpaineesta, veden kovuudesta, tuloveden lämpötilasta, huoneen lämpötilasta, ilmankosteudesta, vaatteiden tyypistä ja määrästä, sähköverkon vaihteluista sekä lisävalinnoista johtuen. Esimerkeissä huuhteluksi on valittu Normaali, eikä lisävalintoja ole käytetty. Näytetyn pesuajan säätö Kehittyneen teknologian ansiosta laite kykenee tunnistamaan pyykin määrän ja lisäämään vaadittavan määrän vettä pesun aikana. Pesuaika on pidempi tai lyhyempi pesukoneen täyttöasteesta riippuen ja näytettävää jäljellä olevaa pesuaikaa säädetään vastaavalla tavalla. Näytetty jäljellä oleva pesuaika voi muuttua myös sisääntulevan veden lämpötilan muutosten seurauksena. Jos sisääntulevan veden lämpötila on alhainen, pesuaika voi pidentyä ja korkeammissa lämpötiloissa se voi vastaavasti lyhentyä. Epätasaisesti jakautuneet pyykit tai pyykkikasautumat pesukoneen rummussa voivat aiheuttaa ongelmia, kuten tärinää ja melua. Laite kykenee tunnistamaan tällaiset kasautumat ja pyrkii jakamaan pyykin uudelleen. Vähäiset pyykkimäärät (esim. yksi pyyhe, yksi paita, yksi aamutakki) tai tietynlaiset mittasuhteet omaavat vaatteet, eivät voi jakautua tasaisesti pesukoneen rumpuun (tohvelit, suuret tekstiilit jne.). Tästä on seurauksena, että järjestelmä yrittää useamman kerran jakaa pyykit uudelleen rumpuun, mikä puolestaan johtaa pesuohjelman keston pidentymiseen. 14

15 Pesu Valitse lisävalinnat Lisävalinnoilla saat pyykkiisi sopivan pesuohjelman. Käytettävissä olevat lisävalinnat vaihtelevat ohjelmittain. Jos lisävalinta on käytössä valitussa ohjelmassa, symboli syttyy painiketta painettaessa. Kone muistaa kussakin ohjelmassa valitsemasi toiminnot (poikkeuksena Aloitusajan siirto). Voit muuttaa valintaa, kun seuraavan kerran valitset saman ohjelman. Lämpötila Valitse lämpötila painelemalla painiketta, kunnes merkkivalo palaa halutun lämpötilan kohdalla. Lämpötilaksi voi valita jonkin arvon väliltä 20 C ja 95 C. Ohjelmassa Wool/hand wash (Villa/Käsinpesu) ei voi valita korkeampaa lämpötilaa kuin 40 C Ohjelmilla Synteettiset ja Siliävät/Sport (Easy Care) korkein lämpötila on 60 C. Linkous Valitse linkousnopeus painelemalla painiketta, kunnes merkkivalo palaa halutun lämpötilan kohdalla. Voit valita joko linkousnopeuden väliltä 400 ja 1400 r/min, Ei linkousta tai Ei veden poistoa. Korkein linkousnopeus riippuu ohjelmasta, katso merkkivalot painikkeen ympärillä., tarkoittaa, että ohjelma suoritetaan ilman linkousta ja päättyy veden poistoon. Jos valitset Ei veden poistoa, pesuohjelma ohittaa linkoukset ja viimeinen huuhteluvesi jää koneeseen. Pyykki jää viimeiseen huuhteluveteen eikä rypisty. Jos valitset "Ei veden poistoa", sinun on ohjelman päätyttyä valittava Spin & Drain Linkous/ Veden poisto ja (ei linkousta) veden tyhjentämiseksi koneesta ennen kuin avaat koneen luukun. Superhuuhtelut Käytä lisävalintaa Superhuuhtelu, jos haluat lisätä huuhtelukertoja. Huuhtelujen enimmäismäärä on seitsemän, mutta määrä vaihtelee valitun ohjelman mukaisesti. Suositellaan henkilöille, joilla on erityisen herkkä iho ja/tai alueilla, joilla on erittäin pehmeä vesi. Lisävalintaa ei voi valita ohjelmissa Huuhteluohjelma ja Linkous/Veden poisto. Valitse Superhuuhtelu painamalla symbolin alla olevaa painiketta Painikkeen merkkivalo palaa, kun valinta on aktivoitu. Ajastettu start Kun valitaan Ajastettu start, kone käynnistyy 1-24 tunnin kuluttua painikkeen Start/Stop painamisesta. Aktivoi Aloitusajan siirto painamalla symbolin vieressä olevaa painiketta. Painiketta painamalla voit siirtää aloitusaikaa 1 24 tuntia 1 tunnin askelein. Paina Start/Stop, kone laskee alaspäin tunti kerrallaan ja käynnistyy valitun siirtoajan kuluttua. Voit perua Aloitusajan siirron pitämällä Start/ Stop painettuna kolmen sekunnin ajan. 15

16 Pesu HUOM! Muista painaa painiketta Start/Stop, jotta ohjelma käynnistyisi. HUOM! Varmista, että pesuainelokero on täysin kuiva, ennen kun kaadat pesuaineen sisään, muuten pesuaine voi paakkuuntua ennen koneen käynnistymistä. 16

17 Pesu 7 Sulje luukku ja paina Start/Stop Jäljellä oleva aika Kun ohjelma käynnistyy, jäljellä oleva aika näkyy näytössä tunteina ja minuutteina. Ohjelman aikana tehdään kolme päivitystä jäljellä olevaan aikaan, joka riippuu pyykin määrästä ja tuloveden lämpötilasta. Ensimmäinen päivitys tehdään noin 15 minuutin kuluttua. Ennen viimeistä huuhtelua näytetään lopullinen jäljellä oleva aika. 8 Pesuohjelman päätyttyä Teksti "End" näkyy näytössä 2 minuutin ajan. Sen jälkeen kone sammuu. Luukku avautuu automaattisesti pesuohjelman päätyttyä. Jos haluat, että luukku ei avaudu automaattisesti, katso ohjeet kohdasta Valitse asetukset. Ota pyykki koneesta Jos taloudessasi on lapsia tai kotieläimiä, sulje täyttöluukku, kun olet ottanut pyykin koneesta, mutta anna rummun kuivua hetki ennen sulkemista. HUOM! Sulje vesihana pesujakson päätyttyä ja irrota verkkojohto pistorasiasta. Pyykin lisääminen tai vähentäminen Jos haluat lisätä tai vähentää pyykkiä pesuohjelman käynnistyksen jälkeen, voit keskeyttää ohjelman pitämällä luukun avauspainiketta (avainsymboli) painettuna kolmen sekunnin ajan. Näytössä näkyvä ohjelma-aika vilkkuu. Lisää tai vähennä pyykkiä, täydennä tarvittaessa pesuainetta ja sulje luukku. Ohjelma jatkaa automaattisesti siitä kohdasta, johon se jäi. Jos haluat keskeyttää tai vaihtaa ohjelman Voit keskeyttää ohjelman myös pitämällä painiketta Start/Stop painettuna kolmen sekunnin ajan. Voit käynnistä koneen uudelleen valitsemalla uuden pesuohjelman, lisäämällä tarvittaessa pesuainetta ja painamalla Start/ Stop. HUOM! Älä avaa pesuainelokeroa pesukoneen toimiessa. 17

18 Asetukset Voi tehdä seuraavat asetukset: Automaattinen luukun avaus. Lisähuuhtelut. Luukun avaus Jos valitaan Automaattinen luukun avaus, luukku avautuu pesuohjelman päätyttyä. 1. Katkaise virta päävirtakytkimestä. 2. Pidä superhuuhtelupainike painettuna ja paina sitten päävirtakytkintä. 3. Näytössä näkyy "AdO", jos uutomaattinen luukun avaus on aktivoitu, ja "AdF", ellei lisävalintaa ole aktivoitu. 4. Muuta asetusta painamalla Superhuuhtelutpainiketta. 5. Tallenna asetus painamalla luukunavauspainiketta. Lisähuuhtelut Toimitettaessa kone on asetettu tekemään kolme huuhtelua ohjelmissa Standardi puuvilla 40 C 60 C ja Päivittäispesu. Jos haluat, että kone tekee näissä ohjelmissa viisi huuhtelua, toimi seuraavasti: 1. Katkaise virta päävirtakytkimestä. 2. Pidä ajastettu start -painike painettuna ja paina sitten päävirtakytkintä. 3. Näytössä näkyy R O, jos lisähuuhtelut (5 huuhtelua) on aktivoitu, tai R F, ellei niitä ole aktivoitu (3 huuhtelua). 4. Muuta asetusta ohjelmanvalitsinta kiertämällä. 5. Tallenna asetus painamalla luukunavauspainiketta. 18

19 Hoito ja puhdistus Sihdin ja tyhjennyspumpun puhdistus Pesukoneessa on sihti, johon kolikot, hiusneulat ja vastaavat tarttuvat. Sihdin ja tyhjennyspumpun puhdistaminen: 1. Varmista, että koneessa ei ole vettä ja että virta on katkaistu päävirtakytkimestä. Pesuainelokeron puhdistus Paina avauspainiketta ja vedä pesuainelokero auki. 2. Avaa luukku. Huuhtele ja harjaa lokero puhtaaksi. Voit tarvittaessa irrottaa huuhteluainelokeron kannen. 3. Irrota tyhjennysletku tapista luukun sisäpuolelta ja laske vesi pois, esimerkiksi kulhoon. HUOM! 4. Avaa kansi vastapäivään kiertämällä. Irrota kansi. 5. Poista vieraat esineet ja roskat pumpun kotelosta ja kannesta. Tarkasta myös, että pumpun siipipyörä pyörii. Älä pese pesuainelokeroa astianpesukoneessa! Koneen ulkopintojen puhdistus Puhdista ulkopinnat ja ohjelmapaneeli miedolla puhdistusaineella. Älä käytä liuottimia, sillä ne voivat vahingoittaa konetta. HUOM! Älä kastele konetta vesisuihkulla. 6. Kierrä pumpun kansi takaisin paikalleen, kiinnitä tyhjennysletku luukun tappiin ja sulje luukku. 19

20 Hoito ja puhdistus Koneen puhdistaminen sisäpuolelta hajuhaittojen välttämiseksi Kovan veden, saippuan ja zeoliittiä sisältävien pesuaineiden sekä matalien pesulämpötilojen käyttö saattavat aiheuttaa saostumia pesukoneen rummun ja altaan pinnalle. Tämä tarkoittaa, että koneeseen saattaa syntyä pieniä kerrostumia. Nämä voivat vuorostaan aiheuttaa hajuongelmia. Tämän välttämiseksi suositellaan 95 C ohjelman ajamista kerran kuukaudessa. Käytä pientä määrää pesuainetta. Konetta ei voi käynnistää täyttöluukun ollessa auki. Rummun puhdistusreiät Jos epäilet, että rummun läpi on pudonnut esimerkiksi nauloja tai koruja, tarkasta olakkeiden alla oleva tila. Esineet voivat ruostua ja tahrata vaatteita. Naulat ja muut terävät esineet voivat tehdä tekstiileihin reikiä. Tee näin 1. Työnnä ruuvitaltta tai vastaava olakkeen reikään ja väännä varovasti vasemmalle. 4. Poista mahdolliset esineet. 5. Aseta olake kiinnitysreikiin F-merkintä itseesi päin. Varmista, että kaikki kiinnikkeet ovat rummun rei issä. Työnnä olaketta itsestäsi poispäin vasteeseen saakka. Jos vesi on kalkkipitoista Jos käyttövesi on kovaa (kalkkipitoista), rummun pinnalle voi kertyä harmaanvalkoinen kerrostuma. Annostele sen poistamiseksi n. 20 gram sitruunahappoa pesurumpuun ja pese haluttu 95 C ohjelma. Toista tarvittaessa. 2. Tartu toisella kädellä olakkeeseen ja vedä sitä itseesi päin. 3. Nosta olake pois. 20

21 Vianetsintä Täyttöluukku ei avaudu 1. Tarkista, että virta on kytketty päävirtakytkimestä. 2. Puuttuuko verkkojännite? Tarkasta sulakkeet. Täyttöluukkua ei voi avata avauspainikkeella (avainsymboli), jos koneeseen ei tule sähkövirtaa. D Käännä työkalua ylöspäin, niin luukku avautuu. Mikäli muut keinot eivät auta, käytä hätäavausta VAROITUS! Luukun hätäavauksen saa tehdä vain, kun jännitteensyöttö on katkaistu ja vesi on tyhjennetty koneesta. A Tyhjennä vesi koneesta valitsemalla ohjelma Linkous/Veden poisto ja lisävalinta (ei linkousta). Ellei tämä toimi, kone on tyhjennettävä käsin. Tämä selostetaan Hoito ja puhdistus-luvun kohdassa "Sihdin ja tyhjennyspumpun puhdistus". B Varmista, että virta on katkaistu päävirtakytkimellä ja että pistotulppa on irrotettu pistorasiasta. C Ota luukun hätäavausta varten tarkoitettu avain (C) (katso kappaleen Annostelija kuva) ja työnnä se pesukoneen luukun salvan oikealla puolella olevaan aukkoon. Avain on kiinnitetty puhdistusaineen annostelijan takaseinään. Irrota puhdistusaineen annostelija pesukoneesta ja poista avain luukun avaamiseksi. Säilytä hätäavausta varten tarkoitettua avainta (C) käytön jälkeen sitä varten tarkoitetussa lokerossa (B) (katso kappaleessa Annostelija oleva kuva). Ellei luukku jatkossakaan avaudu pesuohjelman päätyttyä, soita huoltoon. Kone ei käynnisty 1. Onko täyttöluukku kunnolla kiinni? Paina sitä lujasti. 2. Puuttuuko verkkojännite? Tarkasta varokkeet ja vikavirtasuoja. 3. Varmista, ettet ole valinnut Aloitusajan siirtoa. Voit keskeyttää Aloitusajan siirron pitämällä painiketta Start/Stop painettuna kolmen sekunnin ajan. Sähkökatkoksen jälkeen Käynnistä nykyinen ohjelma painamalla päävirtakytkintä. Pyykki läpimärkää koneessa Pieni kuorma saattaa tietyissä olosuhteissa aiheuttaa epätasapainoa ( katso " Epätasapaino"). Tasoita kuorma rummun kehälle tai lisää kuormaa rumpuun ja käynnistä ohjelma uudelleen. 21

22 Vianetsintä Vikailmoitukset Jos ohjelman aikana ilmenee jokin vika, näyttöön tulee siitä ilmoitus. Vikailmoitustilasta poistutaan korjauksen jälkeen käynnistämällä kone uudelleen. Näytössä voivat näkyä seuraavat vikailmoitukset: F10 Ylitäyttö 1. Sulje vesihana. 2. Katso kohta "F11 Tyhjennysvika". F11 Tyhjennysvika Tarkasta: että tyhjennysletkuun ei ole juuttunut esineitä. että vieraat esineet eivät tuki tyhjennyspumppua. Puhdista pumppu, katso luku Hoito ja puhdistus. että tyhjennysletkussa ei ole taitteita. Aja toimenpiteiden jälkeen veden poisto tai tyhjennä kone painamalla luukunavauspainiketta (avainsymboli). Ellei vika korjaannu, soita huoltoon. F12 Vedenottohäiriö Tarkasta: että vesihana on auki. ettei koneen tulovesiliitännän sihti ole tukossa. Toimenpide: 1. Sulje vesihana. 2. Irrota tulovesiletku. 3. Puhdista koneen tulovesiventtiilin sihti. 4. Kiinnitä letku. 5. Avaa vesihana. 6. Suorita ohjelma ja seuraa, onko vika poistunut. 7. Ellei vika korjaannu, soita huoltoon. Epätasapaino Linkous keskeytetään, jos epätasapaino on liian suuri. Pesukone käynnistyy uudelleen ja pyykki on toivottavasti asettunut paremmin rumpuun. Tämä menettely voi toistua enintään 10 kertaa. Ellei kone kuitenkaan onnistu löytämään hyvää tasapainoa ohjelma siirtyy seuraavaan vaiheeseen. Vikailmoitus ei vaadi mitään erityistä toimenpidettä. 22

23 Tekniset tiedot Tiedot energiamerkinnästä Tiedote, Komission delegoidun asetuksen (EU) N:o 1061/2010 mukaan ASKO Mallimerkintä: Täyttömäärä: Energiatehokkuusluokka: W6444W-NOR 8 kg A+++ Vuotuinen energiankulutus (AE C ): 196 kwh/vuosi 1) Energiankulutus Standard cotton (Standardi puuvilla) 60 C kokotäytöllä (E t,60 ): Standard cotton (Standardi puuvilla) 60 C puolitäytöllä (E t,60½ ): Standard cotton (Standardi puuvilla) 40 C puolitäytöllä (E t,,40½ ): Tehonkulutus Pois päältä (P 0 ): Lepotilassa (P l ): 1,10 kwh 0,87 kwh 0,52 kwh 0,50 W 0,50 W Vuotuinen vedenkulutus (AW C ): litraa/vuosi 2) Linkoustehokkuusluokka: B 3) Suurin linkousnopeus: 1400 kierrosta/min Jäännöskosteus: 53 % Pesuohjelma: Standardi puuvilla 4) 60 C 40 C Ohjelma-aika Standard cotton (Standardi puuvilla) 60 C kokotäytöllä (T t,60 ): Standard cotton (Standardi puuvilla) 60 C puolitäytöllä (T t,60½ ): Standard cotton (Standardi puuvilla) 40 C puolitäytöllä (T t,40½ ): Äänitaso: Pesuvaihe: Linkousvaihe: 170 minuuttia 140 minuuttia 130 minuuttia 54 db(a) re 1 pw 75 db(a) re 1 pw 1) Perustuu 220 vakiopesukertaan ohjelmalla Standardi puuvilla 60 C ja 40 C, koko- ja puolitäytöllä, ja energiansäästötilan mukaiseen kulutukseen. Todellinen energiankulutus riippuu siitä, miten konetta käytetään. 2) Perustuu 220 vakiopesukertaan ohjelmilla Standardi puuvilla 60 C ja 40 C, koko- ja puolitäytöllä. Todellinen vedenkulutus riippuu siitä, miten konetta käytetään. 3) Asteikolla G (pienin tehokkuus) - A (suurin tehokkuus). 4) Standardi puuvilla 60 C ja 40 C ovat ne vakiopesuohjelmat, joihin energiamerkinnän tiedot perustuvat. Tämä pesuohjelma on tarkoitettu normaalisti likaantuneiden puuvillavaatteiden pesuun ja on tehokkain ohjelma yhdistetyn energian- ja vedenkulutuksen kannalta. Todellinen veden lämpötila voi poiketa ilmoitetusta lämpötilasta. 23

24 Tekniset tiedot Tietoja testauslaitokselle Ohjelma Suurin täyttö Lämpötila C Automaattipesu 1) 1/2 Standardi puuvilla 2) 3) 1/1 40 C 60 C Siliävät/Sport (Easy Care) 2) 1/2 40 1) Lyhyt testiohjelma testauslaitokselle, enintään 1/2-täyttö. 2) Testiohjelma kylmävesiliitännälle, katso EN ) 40 C ohjelma testauslaitokselle. Lisävalinta 40 C on valittava. Energianluokkamerkintä Testistandardi Eurooppa: EN Pesuohjelma: Standardi puuvilla, 8 kg puuvilla 40 C 60 C Liitäntä: Kylmä vesi 15 C Äänenmittausmenetelmä: IEC Tekniset tiedot Korkeus: Leveys: Syvyys: Paino: Täyttötilavuus: Liitäntäteho: Lämmitysvastuksen teho: Vedenpaine: 850 mm 595 mm 585 mm 76 kg 60 l Katso arvokilpi Katso arvokilpi 0,1-1 MPa 1-10 kp/cm N/cm 2 Pesurummun ja pesualtaan materiaali: Ulkovaipan materiaali: Tulovesiliitäntä: Vedentyhjennysliitäntä: Ruostumaton teräs Pulverimaalattu ja kuumasinkitty teräslevy sekä ruostumaton teräs 1,5 m pexputki 1,7 m polypropeeniletku 24

25 Kuljetustuet Poista kuljetusvarmistuksena olevat kolme kuljetusruuvia ja holkkia ennen koneen käyttöönottoa. 3. Irrota holkeissa olevat muovitulpat. Paina muovitulpat kolmeen reikään, joiden kautta holkit poistettiin. Säilytä holkit koneen mahdollista kuljetusta varten. HUOM! 1. Löysää ja poista ruuvit alla olevan mukaisesti. Jos konetta kuljetetaan, kuljetusvarmistuksen holkit ja ruuvit on asennettava takaisin, jotta kone ei vaurioidu kuljetuksessa. Jos kuljetusruuvit tai holkit ovat hävinneet, voit tilata uudet jälleenmyyjältäsi. 2. Purista kokoon ja vedä ulos holkit, joiden sisään ruuvit oli kiinnitetty. Tuotenro Nimike Ruuvi Kuljetusvarmistuksen holkki Tilaa kolme kutakin! 25

26 Asennus Pesukoneen sijoittamien Pesukoneen voi asentaa kalusteisiin tai sijoittaa vapaasti seisovaksi. Asenna pesukone tukevalle alustalle niin, että pistotulppaan on helppo päästä käsiksi. A. Asennus kalusteisiin Pesukoneen voi asentaa työtason alle, jonka työskentelykorkeus on mm. Jätä 5 cm vapaa tila koneen ympärille, myös yläkannen takareunan ja seinän väliin. Vesiliitäntä Vesiliitännän saa tehdä vain tehtävään pätevä henkilö. Kone liitetään mukana toimitetulla täyttöletkulla. Vedenpaineen tulee olla 0,1 1 MPa (n kp/cm 2 ; N/cm 2 ). Vesijohto on varustettava sulkuhanalla. Jos vesijohto on vasta asennettu, on suositeltavaa valuttaa vettä runsaasti pois, niin että mahdollinen lika poistuu. Lika voi muuten tukkia koneen tulovesiliitännän sihdin ja estää näin vedentulon. B. Vapaasti sijoitus Pesukoneen voi asentaa kuivausrummun viereen tai alle. Jalkojen säätäminen Minimoi koneen aiheuttama melu säätämällä jalat niin, että kone seisoo tukevasti ja vaakasuorassa lattialla. Kiristä lukkomutterit. Lukkomutteri Käytä vain koneen mukana toimitettua täyttöletkua. Älä käytä vanhoja tai muita irrallisia täyttöletkuja. 26

27 Asennus Viemäriliitäntä Koneessa on valmiiksi liitetty vedenpoistoletku, joka liitetään viemäriin. Katso esimerkit alla. Tyhjennysletkun korkeuden tulee olla mm lattiasta. Matalampi korkeus (600 mm) on suositeltavampi. Varmista, ettei tyhjennysletkuun tule taitoksia mm Koneen voi myös liittää nipalla viemäriin. Tyhjennysletkun korkeuden tulee myös tällöin olla mm lattiasta. Reiän halkaisijan pitää olla vähintään 18 mm. Katkaise nippa. Poista jäysteet reiästä Katso kuva. Sähköasennus Kytke koneen pistoke maadoitettuun pistorasiaan. Pistorasia on sijoitettava asennustilan ulkopuolelle, jotta siihen pääsee helposti käsiksi. Kytkentä toimitettaessa Kone on tarkoitettu kytkettäväksi 1-Phase, V, 50-60Hz pistotulpalla. Sen lämmitysteho on 2000 W ja sulakkeen koko 10A. Mahdollisen vikavirtasuojan on oltava tyyppiä A. HUOM! Korjaukset ja huollot, jotka vaikuttavat turvallisuuteen tai suoritusarvoihin, tulee teettää valtuutetulla asentajalla. Vähintään 18 mm 27

28 Huolto Ennen kuin otat yhteyttä huoltoon Selvitä koneen malli, tyyppi ja sarjanumero, ennen kuin otat yhteyttä huoltoon. Mallimerkintä on paneelissa. Tyyppitunnus ja sarjanumero ovat arvokilvessä luukun sisäpuolella. Mallimerkintä Arvokilpi Tyyppitunnus TYPE Sarjanumero (8 numeroa) 28

29 Omat muistiinpanot 29

30 Omat muistiinpanot 30

31 Omat muistiinpanot 31

32 PIKAOPAS LAJITTELE PYYKKI, AVAA TÄYTTÖLUUKKU JA LAITA PYYKKI KONEESEEN Vedä vetoketjut kiinni. Katso vaatteiden pesumerkinnät. Lajittele pyykki likaisuuden, värien ja materiaalien mukaan. HUOM! Laita rintaliivit ja vastaavat vaatekappaleet pesupussiin. KYTKE VIRTA PÄÄVIRTAKYTKIMESTÄ ANNOSTELE PESU- JA HALUTTAESSA HUUHTELUAINE Noudata pesuainepakkauksen annosteluohjeita. Jos koneessa on vähän pyykkiä, voit pienentää annosta. VALITSE OHJELMA JA MAHDOLLISET LISÄVALINNAT Valitse pesuohjelma ohjelmanvalitsimella. Valittu ohjelma näkyy näytössä. Käytettävissä olevat lisävalinnat vaihtelevat ohjelmittain. Jos lisävalinta on käytössä valitussa ohjelmassa, symboli syttyy painiketta painettaessa. SULJE LUUKKU JA PAINA START Jäljellä oleva aika näkyy näytössä tunteina ja minuutteina. Oikeus muutoksiin pidätetään. Gorenje, Partizanska 12, 3320 Velenje, Slovenija WM70.1 W6444W-NOR fi (11-16)
