ASBESTI- JA HAITTA-AINE- KARTOITUS

Transkriptio

1 ASBESTI- JA HAITTA-AINE- KARTOITUS SUOMUSSALMEN KIRKONKYLÄN KOULU ASUNTOLA MANNILATIE 2A, SUOMUSSALMI KK Kartoittaja Sotkamon Erikoispuhdistus Oy sertifioitu AHA-asiantuntija

2 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 1/11 Sisällysluettelo 1. Kohteen ja toimeksiannon yleistiedot Tilaaja Toimeksianto ja rajaukset Kartoituskäynnit sekä lähtötiedot Yleiskuvaus kartoitusalueesta Raportin laadintaperiaatteet Asbestipitoiset materiaalit Pattereiden proumassa () Lattiapinnoitteet (mm+ml, vl+mm, vl) Kattotasoite märkätiloissa (kt) Lujalevy (ll) Ilmanvaihtokanavien saumatiivistenauha (iv-s) Palo-ovet (a-po) Alkuperäiset putkieristeet (pe, hormit) Asbestisementtilevy julkisivussa (mi) Materiaalit, joissa ei havaittu asbestia Huonetilojen kattojen ja kattopalkkien tasoitteet Seinätasoitteet (raaukset) ja ap lattiatasoite Maalipinnat Muut kiinnitysliimat Laatoitusten kiinnitys- ja saumalaastit Pikituotteet PAH-yhdisteet Kattohuopa Vedeneristyspiki PCB-yhdisteet Lattiamaton ja jalkalistan PCB-pitoisuus Erityispurkutöiden työturvallisuus Asbestipurkutyö Rakennuksessa oleva home Kuvia kohteesta Yhteenveto Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

3 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 2/11 1. Kohteen ja toimeksiannon yleistiedot 1.1. Tilaaja Suomussalmen kunta Tekniset palvelut Seo Kinnunen, isännöitsijä p , 1.2. Toimeksianto ja rajaukset Kartoituksen kohteena on Suomussalmen kirkonkylän koulun käytöstä poistettu entinen oilasasuntolarakennus. Asuntola on rakennettu vuonna 1965 ja se on ollut pois käytöstä puolen kymmentä vuotta. kartoitettiin kokonaisuudessaan sen tulevaa purkutyötä varten. Kartoituksessa määriteltiin rakennuksessa olevat asbestipitoiset materiaalit sekä tutkittiin muita mahdollisia haitta-aineita siinä laajuudessa kuin niiden mahdollinen esiintyminen vaikuttaisi kohteen purkutyömenetelmiin. Tutkimustyö rajoittui itse rakennukseen. Rakennuksen kivirakenteiden hyötykäyttökelpoisuutta tai maaperän mahdollisia kuormituksia ei tämän kartoituksen yhteydessä arvioitu Kartoituskäynnit sekä lähtötiedot Kartoitustyön näytteenotto tehtiin kahdessa eri vaiheessa ja Jälkimmäisellä kerralla tehtiin myös asbestipitoisten materiaalien massoittelu kohteessa. Kohteeseen tutustumiskierros tehtiin kiinteistönhoitajan kanssa. Kiinteistönhoitaja huolehti tarvittavat ovet auki poistuessaan paikalta. Toisella kerralla kiinteistönhoitaja kävi avaamassa kohteen ovet valmiiksi kartoittajia varten. Kohteessa liikuttiin työpareittain. Lähtötietona kartoitustyöhön oli käytettävissä alkuperäisistä rakennuspiirustuksista kerrosten pohjapiirustukset, julkisivukuvat sekä alkuperäinen koulun ja asuntolan rakennusselostus. Lisäksi käytettävissä oli 1990-luvun lopulla tehdyn muutostyön piirustukset. Lisätietona rakennuksen ulkovaiaan liittyen oli tieto siitä, että koulun puoleisen länsijulkisivun asbestisementtilevyt on vaihdettu vuonna 2008 ja rakennuksen vesikate on 1990-luvulla osittain vaihdettu Yleiskuvaus kartoitusalueesta Kartoitettavan rakennuksen runko ja välipohjat ovat betonirakenteisia. Suurin osa väliseinistä on tiilimuurattuja. Ulkoseinissä on sisäpuolella kuoritiilimuuraus ja ulkopuolella puurunkoinen mineraalivillaeristetty seinä, jonka ulkopinnassa on asbestisementtilevy. Rakenneavauskohdissa ei seinärakenteessa havaittu vedeneristyspikeä. Rakennuksen vesikatteena on huopakate. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

4 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 3/11 Sisäkatoissa on märkätiloissa tasoitekerros ja maalipinta. Joissain märkätiloissa sisäkattona tai putkikotelointina toimii lujalevypintainen, puurunkoinen rakenne. Muiden huonetilojen sisäkatot ovat pääosin ruiskuraauskattoja. Huonetilojen kattopalkistot on tasoitettu ja maalattu. Osassa tiloja kattopintoihin on kiinnitetty liimaamalla akustointivillalevyjä. Käytävätilojen alaslaskut ovat puurunkoisia ja lastulevytettyjä. Seinäpinnat on pääosin rapattu ja maalattu. Huonetiloissa on useassa paikassa puukuituisia seinäpintoihin liimattuja ilmoitustauluja. Seinälaatoituksia tiloissa on altaiden taustoina. Yksittäisissä wc-tiloissa on seinät täysin laatoitettuja. Näiden tilojen saneerauksesta ei ole kovinkaan montaa vuotta. Huonetilojen pysty ja vaakakoteloinnit ovat puurunkoisia, lastulevytettyjä koteloita lukuun ottamatta em. kosteiden tilojen kotelointeja. Lattioiden pintamateriaalina on pääosassa tiloja vinyylilaatoitus tai muovimatto. Märkätilojen lattioissa on alun perin kuusikulmainen klinkkerilaatoitus. Kyseisen laatoituksen alla on pintavalu, jonka alla vedeneristyspiki. Käytävillä tai kellarissa vedeneristyspikeä ei laatan läpiporauksissa esiinny Raportin laadintaperiaatteet Asbesti- ja haitta-ainekartoitusraportti on laadittu RT (julkaistu 10/1993) Asbesti, asbestikartoitus ja siitä aiheutuvat toimenpiteet - ohjeiden periaatteiden mukaan. Asbesti- ja haitta-ainekartoituksen tekstiosuudessa on kerrottu yleistietoa kohteesta, kartoituksessa havaituista asbestia sisältävistä materiaaleista ja niistä materiaaleista, joissa kartoitusta tehtäessä asbestia oli syytä epäillä, mutta voitiin todeta asbestivapaiksi. Raportissa kerrotaan myös muista rakennuksesta tutkituista haitta-aineista sekä niiden tutkimustuloksista. Ennen kohteen löydösten yhteenvetoa, on raportissa arvioitu kohteen mahdollisia riskirakenteita asbestin tai mahdollisten muiden haitta-aineiden suhteen. Lopussa esitetään yhteenveto kohteessa havaittujen asbestipitoisten tai muista haitta-aineita sisältävien materiaalien määrästä yhteenlasketun massaluettelon muodossa. Raportissa liitteenä 1 on tilakohtainen massaluettelo kohteessa löydetyistä haitta-aineista, liitteenä 2-5 materiaalinäytteiden laboratoriotutkimusten tutkimusraportit sekä kartoitusalueen pohjapiirustukset liitteenä 6. Pohjapiirustuksiin on merkitty materiaalinäytteiden keräyskohdat laboratorioraportin mukaisten näytenumerojen perusteella. Toisen näytteenottokerran näytteiden ottopaikat on merkitty numerolla 2.näytteen näytenumero. Lisäksi piirustukseen on merkitty lyhenteillä tilakohtaisesti kartoituksessa havaitut asbestipitoiset materiaalit. Mikäli purkutöiden aikana paljastuu materiaaleja, joita on syytä epäillä asbestipitoisiksi tai sisältävän muita haitta-aineita, ovat materiaalit joko tutkittava tai purkua jatkettava erityispurkumenetelmin. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

5 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 4/11 2. Asbestipitoiset materiaalit Osa asbestipitoisia materiaaleja on sellaisia, että ne voidaan tunnistaa asbestia sisältäväksi aistinvaraisin havainnoin ja rakentamisajankohdan perusteella. Osa materiaaleista on sellaisia, että niistä tulee ottaa materiaalinäytteitä, jotta tiedetään sisältävätkö ne asbestia. Alla on kerrottu tarkemmin tällaisista kohteessa havainnoiduista materiaaleista. Materiaalinäytteitä asbestitutkimuksia varten kohteesta kerättiin ensimmäisellä näytteenottokerralla yhteensä kaksitoista (12) kaaletta. Laboratorion asbestianalyysi on raportin liitteenä 1. Laboratoriotutkimusten mukaan kaikki materiaalit, joista näyte otettiin, olivat asbestivapaita. Nämä materiaalit on eritelty raportin kohdassa Pattereiden proumassa () Lämpöpattereiden kiinnitysseinään on tehty pulttaamalla. Pulttien kiinnityspisteissä seinärakenteen sisällä on joko muovitulia tai harmaata proausmassaa. Tästä harmaasta proumassasta kerättiin materiaalinäyte 6, jossa on laboratorion tutkimustulosten mukaan asbestia, antofylliitti Lattiapinnoitteet (mm+ml, vl+mm, vl) Kartoituksen tutkimustyön perusteella rakennuksessa on alun perin hyvin laajasti käytetty lattioiden pintamateriaalina 25x25cm kooltaan olevaa kvartsivinyylilaattaa ja asbestia sisältävää mustaa kiinnitysliimaa. Osa lattioiden pintamateriaaleista on rakennuksen käyttöhistorian aikana vaihdettu uusiin. Vaihtotyön yhteydessä entiset lattiapinnoitteet on poistettu, mutta musta kiinnitysliima on osittain jätetty uusien lattiatasoitteiden ja pinnoitteiden alle. Uusina pinnoitteina on joko muovimattoja tai 30x30cm kooltaan olevia vinyylilaatoituksia. Kartoituksessa avattiin lattiapinnoitteita kaikista huonetiloista. Ne huoneet, joissa joko pinnoitteen tai tasoitteen alla visuaalisesti havaittiin mustaa kiinnitysliima, on massoiteltu tässä kartoituksessa kahteen ryhmään lattian pintamateriaalin perusteella eli niihin joissa pinnassa on muovimatto (mm+vl) ja niihin joissa pinnassa on vinyylilaatoitus (vl+ml). On mahdollista, että muissakin tiloissa kuin kirjatuissa tiloissa tehdään vielä purkuvaiheessa havaintoja mustasta kiinnitysliimasta. Tällöin kyseisen tilan lattianpintamateriaalien purkutyö ja entisten kiinnitysliimojen hionta on tehtävä asbestipurkutyönä. Rakennuksen ensimmäisessä kerroksessa on myös muutama huonetila, joissa lattian pintamateriaalina on kooltaan 25x25cm oleva kvartsivinyylilaatoitus, joka on kiinnitetty keltaisella kontaktiliimalla (vl). Nämä pinnoitteet kirjataan myös ominaisuuksiensa perustella asbestia sisältäviksi Kattotasoite märkätiloissa (kt) Ensimmäisen näytteidenottokierroksen aikana rakennuksen kattotasoitteista kerättiin yleinen materiaalinäyte, näytenumero 1. Koontinäytteessä esiintyi antofylliitti-asbestia. Koska kyseessä oli kattotasoitteiden koontinäyte, oli tasoitetyyikohtaisten materiaalinäytteiden kerääminen kohteesta tarpeen. Täten saatiin mahdollisuus rajata asbestin esiintyvyyttä. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

6 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 5/11 Kattotasoitenäytteitä kerättiin näyte 2.1 kattopalkkien maalatuista pinnoista, näyte 2.2 huonetilojen ruiskutasoitekatoista ja näyte 2.3 märkätilojen kattotasoitteista. Laboratorion asbestianalyysin mukaan märkätilojen kattotasoitteessa esiintyy asbestia, antofylliitti Lujalevy (ll) Märkätilojen katoissa ja osassa kotelointeja on käytetty pintamateriaalina lujalevyä. Näistä lujalevypinnoista kerättiin koontinäyte 3, joka sisältää laboratorioanalyysin mukaan asbestia, krysotiili Ilmanvaihtokanavien saumatiivistenauha (iv-s) Rakennuksessa esiintyy alkuperäisiä ilmanvaihtokanavia. Näiden kantikkaiden ilmanvaihtokanavien listasaumoissa on tiivistemateriaalina asbestinauhat. Kartoitustyössä avattiin muutama sauma asian toteamiseksi. Alkuperäiset ilmanvaihtokanavat sijaitsevat rakennuksen alaslaskettujen kattojen sisällä. Kartoitettaessa kohdetta suurinta osaa alaslaskuista ei avattu. Asbestimassaluettelossa on huomioitu tilat, joissa alaslaskettuja kattoja esiintyy ja kirjattu näiden tilojen kohdalle materiaalimerkintä asbestipitoisesta nauhasta ja huomautuksiin merkintä mahdollisesti alaslaskussa Palo-ovet (a-po) Rakennuksen keskellä sijaitsevan kellarikerroksen portaikon alatasanteen käyntiovet huonetiloihin on metallipinnoitettuja palo-ovia. Aikakauden rakentamisessa on ollut tyypillistä, että metallisissa palo-ovissa on kuoren alla käytetty asbestipahvikerrosta vaaditun paloluokan aikaansaamiseksi. Nämä palo-ovet karmeineen kirjataan asbestia sisältäviksi Alkuperäiset putkieristeet (pe, hormit) Kellarin putkitunnelissa on kaikki alkuperäiset putket tallella. Putkien pääeritysmateriaalina on mineraalivilla ja sen päällä tervapaperi. Kaikki putkitunnelin putkien liitos ja mutkakohdat on eritetty asbestitäysmassalla ja päällystetty kankaalla ja asbestisilokkeella. Asbestitäysmassan esiintymistä ei voida rajata ainoastaan kyseisiin mutkiin ja liitoksiin, koska eristystyön yhteydessä mineraalivillaosuudet ovat hyvin todennäköisesti kontaminoituneet asbestikuiduilla. Täten asbestimassalaskennassa putkikanaalin putket on massoiteltu putkijuoksumetrien mukaan. Rakennuksessa on entisten lämpö- ja vesiputkien nousuhormeina tiilimuuratut hormirakenteet. Putkieristeitä avattiin nousuhormien sisältä muutamasta kohdasta. Putkien eristämiseen on avauskohdissa käytetty aaltopahvieristettä, jossa sisimmäisenä eristekerroksena on asbestipahvikerros. Näiden putkieristeiden juoksumetrimääräistä esiintymistä rakennuksessa ei ole massoiteltu. Asbestimassalaskentataulukkoon ja kohteen pohjapiirustuksiin on merkitty tilat, joissa pystyhormeja esiintyy, koska näissä hormeissa on mahdollista esiintyä asbestipahvieristeitä putkien ympärillä Asbestisementtilevy julkisivussa (mi) Rakennuksen julkisivussa on käytetty asbestisementtistä julkisivun verhouslevyä. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

7 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 6/11 3. Materiaalit, joissa ei havaittu asbestia Kartoitusalueella on materiaaleja, joissa on syytä epäillä rakentamisajankohtana käytetyn asbestia. Nämä materiaalit voitiin todentaa asbestivapaiksi aistinvaraisella havainnoilla ja materiaalinäytteiden laboratoriotutkimusten avulla. Laboratorion tutkimusraportit ovat liitteinä 2 ja Huonetilojen kattojen ja kattopalkkien tasoitteet Katon palkkirakenteiden pinnoissa olevasta tasoitteesta kerättiin materiaalinäyte 2.1. Huonetiloissa ja käytävillä käytetyistä ruiskutekattotasoitteista kerättiin materiaalinäyte 2.2. Kummatkaan materiaalinäytteen mukaiset materiaalit eivät sisällä asbestia laboratoriotulosten perusteella Seinätasoitteet (raaukset) ja ap lattiatasoite Rakennuksessa käytetyistä seinätasoitteista ja raauksista kerättiin materiaalinäyte 2. Lattioiden alkuperäisestä lattiatasoitteesta kerättiin materiaalinäyte 2.4 sellaisista tiloista, joissa lattiapinnoite ei ole asbestipitoinen. Kummatkaan materiaalinäytteet eivät sisällä asbestia tutkimustulosten mukaan Maalipinnat Rakennuksen sisäpuolisten seinien maalatuista pinnoista kerättiin materiaalinäyte 4. Sokkelin maalipinnasta kerättiin materiaalinäyte 12. Kumpikin materiaalinäyte on asbestivapaa laboratorion asbestianalyysien perusteella Muut kiinnitysliimat Kattojen akustointivillojen ja huonetilojen seinien puukuitutaulujen keltaisista kiinnitysliimoista kerättiin materiaalinäyte 5. Keskiportaikoin lattiamatosta ja sen keltaisesta kiinnitysliimasta kerättiin materiaalinäyte 7. Laboratorion asbestianalyysin mukaan materiaalinäytteet eivät sisällä asbestia Laatoitusten kiinnitys- ja saumalaastit Wc-tilojen seinälaatoitusten kiinnitys- ja saumalaasteista kerättiin materiaalinäyte 8. Wctiloista kerättiin materiaalinäyte myös klinkkerilattialaatan kiinnitys- ja saumalaasteista, näyte 9. Kummatkaan materiaalinäytteet eivät sisällä asbestia laboratoriotutkimusten mukaan Pikituotteet Wc-tilojen pintavalujen alla todettiin laatan läpiporauksissa vedeneristyspikeä, josta kerättiin materiaalinäyte 10. Rakennuksen vesikaton kattohuovasta otettiin materiaalinäyte 11. Asbestianalyysien mukaan kummatkaan materiaalit eivät sisällä asbestia. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

8 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 7/11 4. PAH-yhdisteet PAH-yhdisteet (ts. kivihiilipiki, kreosootti) ovat syöpävaarallisia, mahdollisesti perimää vahingoittavia yhdisteitä, joita on käytetty rakentamisessa etupäässä pikituotteista kuten vedeneristysmateriaaleissa ja kattohuovassa. Kohteen laboratoriolausunto tutkituista materiaalinäytteistä on pöytäkirjan liitteenä Kattohuopa Kattohuopa on rakenneosana sellainen, että se toimitetaan yleensä erillisenä jätejakeena jätelaitokseen. Tämän vuoksi kohteen kattohuovasta teetettiin erillinen PAH-analyysi. Kattohuovassa olevien PAH-yhdisteiden määrä 16-yhdisteen kokonaissummana alittaa ympäristöviranomaisen määrittelemän vaarallisen jätteen raja-arvon 200mg/kg ollen kyseisessä huovassa 24mg/kg Vedeneristyspiki Betonirakenteiden sisällä olevien pikimateriaalien PAH-yhdistepitoisuuksia ei erikseen tutkittu. Pikieristeitä havaittiin koeporauksissa hyvin vähäinen määrä verrattuna rakennuksen kokonaismassaan. Täten vedeneristyspiessä mahdollisesti olevien PAH-yhdisteiden pitoisuudella on häviävän pieni vaikutus betonijätteen hyötykäyttö- tai kaatopaikkakelpoisuusanalyysin tulokseen. Purkutyön turvallisuuden suhteen betonirakenteet tullaan purkamaan pääsoin kaivinkonetyönä. Kohteen runsaan sisäpuolisen homekasvuston vuoksi kohteen purkutyöt on syytä tehdä suojautuen samalla suojaintasolla kuin kreosoottipurkutyössäkin, joten myös tätä kautta työntekijän ei pitäisi olla mahdollista altistua myöskään PAH-yhdisteille purkutöitä tehdessään. 5. PCB-yhdisteet PCB-yhdisteet ovat orgaanisia klooriyhdisteitä. Ne ovat pysyvyydeltään ja kertyvyydeltään pahimpia ympäristömyrkkyjä ja suurin haitta niistä on vesiympäristössä. Ne on luokiteltu ihmisille syöpää mahdollisesti aiheuttaviksi aineiksi. PCB-yhdisteiden käyttö rakennusmateriaalien valmistuksessa on kielletty Suomessa Kaikki PCB:tä sisältävät materiaalit ovat vaarallista jätettä. Rakentamisessa PCB.tä on käytetty etenkin elementtien saumamassoissa ja välillä muovipinnoitetuotteissa. Kohteen PCB-analyysin tutkimusraportti on tämän kartoituksen liitteenä Lattiamaton ja jalkalistan PCB-pitoisuus Portaikkojen lattiamattojen ja jalkalistojen materiaalinäytteestä 7. teetettiin PCB-analyysi. Lattiamatoissa olevien PCB-yhdisteiden kokonaispitoisuus on alle 12 mg/kg jääden täten alle Ympäristöhallinnon ohjeistuksen mukaisen vaarallisen jätteen raja-arvon 50mg/kg. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

9 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 8/11 6. Erityispurkutöiden työturvallisuus Kartoituksessa havaittujen asbestia tai muita haitta-aineita käsiteltäessä tulee ottaa huomioon seuraavia lain, säädösten ja ohjeistuksien asettamia tekijöitä. Nämä erityispurkutöitä koskevat asiat ovat raportin kirjoittamisajankohtaan liitoksissa. Ennen asbestia tai haitta-aineita sisältäviin materiaaleihin kohdistuvia toimenpiteitä tulee selvittää työmenetelmiä ja jätteen käsittelyä koskevat ajantasaiset määräykset Asbestipurkutyö Asbestipurkutyötä määrittelee Valtioneuvoston päätös 1380/94 asbestityöstä ja Työsuojeluhallituksen päätös 231/89 hyväksyttävistä asbestipurkutyössä käytettävistä menetelmistä ja laitteista. Asbestipurkutyö tulee suorittaa asbestipurkuvaltuutuksen omaavan yrityksen tai yhteisön toimesta niillä menetelmillä, joita säännöksissä on annettu. Asbestipurkutyötä määrittelee myös Ratu-ohjekortti Asbestia sisältävien rakenteiden purku 10/2009. Jätelain asbestia koskevat määräykset on huomioitava asbestipitoisen jätteen käsittelyssä. Myös muut asbestia koskevat paikalliset viranomaisohjeet ja päätökset on huomioitava purkutyössä. Asbestipurkutyöhön valtuutetun yrityksen on toimitettava asbestipurkutyöstä suunnitelma paikalliselle Aluehallintoviraston viranomaiselle vähintään seitsemän päivää ennen purkutyön aloittamista Rakennuksessa oleva home Rakennus on ollut useamman vuoden tyhjillään lämmitykset katkaistuna. Lisäksi rakennuksen vesikatto rakenteet ovat ajan saatossa rapistuneet ja alkaneet vuotamaan. Rakennuksessa on jopa silmin havaittavaa homekasvustoa. Tämä on syytä huomioida, kun rakennuksen sisätiloissa liikutaan. Työntekijöiden on syytä suojautua käyttämällä kertakäyttöisiä suojahaalareita ja moottoripuhallinnaamaria, jossa on suodattimena vähintään A2/P3-tason suodatin. Rakennuksessa oleva irtaimisto on myös kontaminoitunut ollessaan rakennuksessa sisällä. Mikäli jotain irtaimistoa vielä siirretään kohteesta toisaalle, on huomioitava irtaimiston huolellinen puhdistaminen homepurkutyön jälkeisin puhdistusmenetelmin. Koska irtaimiston haitallisten aineiden kuormitus on ollut hyvin rankka ja pitkäaikainen, on mahdollista, ettei kaikesta haitasta, kuten hajuista, päästä edes eroon puhdistuksella. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

10 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 9/11 7. Kuvia kohteesta Kuva 1. Yleiskuva käytävältä, lattiassa asbestia sisältävä vinyylilaatta ja musta kiinnitysliima ja alaslaskun sisällä todennäköisesti iv-kanavia, joissa tiivisteenä asbestinauha Kuva 2. Yleiskuva huonetilasta. Lattiamaton alla musta kiinnitysliima, patterin kiinnitysproumassa asbestia sisältävää Kuva 3. Alkuperäinen wc-tila. Pinnat asbestivapaat, samoin pintavalun alla oleva ve-piki. Alaslaskussa tod.näk. IV-kanavia, joissa asbestinauha Kuva 4. Suihkutila, jossa alaslaskun verhouslevy asbestia sisältävää lujalevyä. Alaslaskussa tod.näk IV-kanavia, joissa asbestinauha. Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

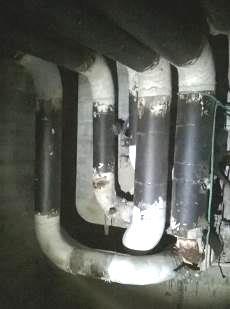

11 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 10/11 Kuva 5. IV-kanavan saumatiivisteenä asbestinauha Kuva 6. Pystyhormin sisältä oli purettu asbestipahvieristeitä. Lattiassa vinyylilaatta, joka kiinnitetty kontaktiliimalla. Kuva 7. WC:n lattian koereiän rakenteita Kuva 8. Ikkunan alapuolista ulkoseinärakennetta. Julkisivuverhouslevy sisältää asbestia. Kuva 9. Patterin proumassa seinän sisällä asbestipitoista Kuva 10. Putkitunnelin putkieristeiden mutkat ja liitoskohdat asbestitäysmassaa, muutoin tervapaperilla päällystettyä mineraalivillaa Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

12 Haitta-ainekartoitus Entinen asuntola, Ssalmi kk koulu sivu 11/11 8. Yhteenveto Rakennuksen kartoituksessa havaitut asbestia tai muita haitta-aineita sisältävät materiaalit yhteensä: Asbestipitoiset materiaalit pattereiden proumassa 78 kpl (pattereiden lukumäärä) vl+ml Vinyylilaattaa ja mustaa kiinnitysliimaa 585 m² mm+ml Muovimattoa ja mustaa kiinnitysliimaa 244 m² vl Vinyylilaattaa 41 m² kt Kattotasoitetta märkätiloissa 30 m² ll Lujalevyä 52 m² iv-s Ilmanvaihtokanavien saumatiivistenauha Asbestimassalaskennassa on kirjattu tilat, joissa alaslaskuja, joiden sisällä on mahdollista kanavia olla. pe Putkieristettä, jossa mutkissa ja liitoksissa t asbestitäysmassaa 370 jm (putkijuoksumetrit) Asbestipahvieristettä pystyhormeissa Asbestimassalaskentataulukkoon on kirjattu tilat, joissa pystyhormeja, joissa mahdollista olla asbestipahvieristeitä. a-po Asbesti sisältävä palo-ovi 3 kpl mi Asbestisementtilevy julkisivussa 570 m² Määrät ovat suuntaa-antavia. Kajaanissa Sotkamon Erikoispuhdistus Oy RI (AMK), sertifioitu asbesti- ja haitta-aineasiantuntija VTT C p , hanna.tertsunen@soerpuh.fi Liitteet: Liite 1. Asbestimassaluettelo 10 sivua Liite 2. Asbestianalyysi 4701/ASB 1 sivu Liite 3. Asbestianalyysi sivu Liite 4. PAH-analyysi 4701/PAH 1 sivu Liite 5. PCB-analyysi 4701/PCB 1 sivu Liite 4. Kartoitusalueen piirustukset 3 sivu Raportin kopiointi kokonaisuudessaan on sallittu. Osakopiointiin tulee saada erillinen lupa. Johtopäätökset, toimenpidesuositukset ja lausunnot koskevat ainoastaan tätä raporttia. Sotkamon Erikoispuhdistus Oy vastaa raportistaan konsulttitoiminnan yleisten sopimusehtojen KSE 2013 mukaisesti.

13 Sivu 1(10) Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Tila tai Piirustusmerkinnät kerros KELLARIKERROS Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä Liite prsh Vinyylilaatta ja musta kiinnitysliima 13,0 m² x * tasanteet Palo-ovi karmeineen 3,0 kpl x *(***) ***, mikäli rikotaan 003 et 5 jm x *** iv-kanavan määrä 004 talous-s 1,5 jm x *** iv-kanavan määrä 007 pumuh Asbestimassaeristettä 1 erä asbestimassaa lattialla 008 putkikan. Asbestimassaeristettä 370 jm putkijm yht. mutkissa ja liitoksissa asb. 009 tk+et Vinyylilaatta ja musta kiinnitysliima 8,0 m² x * 010 wc x *** alaslaskussa iv-kanavaa 8. x seinäl.kiinnitys- ja saumal. 9. x klinkkeril. Kiinnitys- ja saumal. 10. x vedeneristyspiki 011 siivous Vinyylilaatta ja musta kiinnitysliima 1 m² x * Kattotasoitetta 1 m² x *** 012 sähkö Vinyylilaatta ja musta kiinnitysliima 1,2 m² x * 013 var vinyylilaatta ja musta kiinnitysliima 4,7 m² x * 014 Sali Vinyylilaatta ja musta kiinnitysliima 107 m² x * Patteriproeja (patterien lukumäärä tilassa) 7 kpl 6. x *** patterin proumassa 2.2. x ruiskutasoite, sisäkatto 1. KERROS 100 Muovimatto ja musta kiinnitysliima 18 m² x * Patteriproeja (patterien lukumäärä tilassa) 101 Muovimatto ja musta kiinnitysliima 13 m² x *

14 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä Patteriproeja (patterien lukumäärä tilassa) 102 et Muovimatto ja musta kiinnitysliima 4,1 m² x * 103 k Patteriproeja (patterien lukumäärä tilassa) 2. x seinätasoite 5. x akustolevyjen kiinnitysliimat 2.2 x ruiskutasoite, sisäkatto 104 Patteriproeja (patterien lukumäärä tilassa) 5. x akustolevyjen kiinnitysliimat 2.2 x ruiskutasoite, sisäkatto 105 Patteriproeja (patterien lukumäärä tilassa) 107 tsto Patteriproeja (patterien lukumäärä tilassa) 2. x seinätasoite 108 kuntos Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 2.1 x kattopalkkien tasoite 2.2 x ruiskutasoite, sisäkatto 109 tk Patteriproeja (patterien lukumäärä tilassa) 1 kpl 6. x *** patterin proumassa 110 oh Vinyylilaatta ja musta kiinnitysliima 40 m² x * Patteriproeja (patterien lukumäärä tilassa) 111 et Vinyylilaatta ja musta kiinnitysliima 23 m² x * mahdollisesti alaslaskun sisällä porauskohta, pintavalun alla ei pikeä 112 sk mahdollisesti alaslaskun sisällä Sivu 2(10) Liite

15 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 113 wc mahdollisesti alaslaskun sisällä 2. x seinäl.kiinnitys- ja saumal. 114 wc mahdollisesti alaslaskun sisällä 9. x klinkkeril. Kiinnitys- ja saumal. 10. x vedeneristyspiki 115 spk Vinyylilaatta ja musta kiinnitysliima 0,5 m² x * 116 var Vinyylilaatta ja musta kiinnitysliima 1,5 m² x * mahdollisesti alaslaskun sisällä 117 wc mahdollisesti alaslaskun sisällä 118 wc mahdollisesti alaslaskun sisällä 119 prsh Vinyylilaatta ja musta kiinnitysliima 5,5 m² x * keskitasanne massoiteltu 2.kerrokseen 120 et Vinyylilaatta ja musta kiinnitysliima 20 m² x * mahdollisesti alaslaskun sisällä 121 asunto Vinyylilaatta 17,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 122 wc Patteriproeja (patterien lukumäärä tilassa) 123 et Vinyylilaatta 1,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 1 kpl x * 124 et Vinyylilaatta 3 m² x * 125 Vinyylilaatta 5,7 m² x * Patteriproeja (patterien lukumäärä tilassa) 126 Vinyylilaatta 8 m² x * Sivu 3(10) Liite

16 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 127 pesuh. Lujalevy 15 m² 3. x *** lujalevy Patteriproeja (patterien lukumäärä tilassa) 128 kuivaush Patteriproeja (patterien lukumäärä tilassa) 129 var Vinyylilaatta 5 m² x * 130 var Muovimatto ja musta kiinnitysliima 5 m² x * 131 ivkh Patteriproeja (patterien lukumäärä tilassa) 1 kpl x * 132 et Vinyylilaatta ja musta kiinnitysliima 21 m² x * 134 var 135 pukuh Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 136 oleskeluh Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 141 et Muovimatto ja musta kiinnitysliima 12 m² x * mahdollisesti alaslaskun sisällä 142 et Vinyylilaatta ja musta kiinnitysliima 19 m² x * 2. x seinätasoite 2.1 x kattopalkkien tasoite 143 prsh Vinyylilaatta ja musta kiinnitysliima 1,5 m² x keskitasanne massoiteltu 2.kerrokseen 144 hissi ei pääsyä sisään Sivu 4(10) Liite kerros, kirjasto 145 et Vinyylilaatta ja musta kiinnitysliima 7,6 m² x * Patteriproeja (patterien lukumäärä tilassa) 146 et Vinyylilaatta ja musta kiinnitysliima 5,6 m² x * 147 käyt Vinyylilaatta ja musta kiinnitysliima 20 m² x * mahdollisesti alaslaskun sisällä

17 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 148 työtila Patteriproeja (patterien lukumäärä tilassa) 2.2 x ruiskutasoite, sisäkatto 149 sk Muovimatto ja musta kiinnitysliima 5 m² x * musta liima paksun tasoitteen alla 150 sos.tila Patteriproeja (patterien lukumäärä tilassa) 151 pesuh Lujalevy 3 m² x * Patteriproeja (patterien lukumäärä tilassa) Kattotasoitetta 12,5 m² 2.3 x *** 152 työh Muovimatto ja musta kiinnitysliima 10,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 153 lapset Muovimatto ja musta kiinnitysliima 28 m² x * Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** mahdollisesti alaslaskun sisällä 154 wc 155 oleskelu Vinyylilaatta ja musta kiinnitysliima 39,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 156 tiski Vinyylilaatta ja musta kiinnitysliima 15 m² x * *** mahdollisesti alaslaskun sisällä 2.1 x kattopalkkien tasoite 157 wc *** mahdollisesti alaslaskun sisällä 158 wc *** mahdollisesti alaslaskun sisällä 159 käyt Vinyylilaatta ja musta kiinnitysliima 11 m² x * *** mahdollisesti alaslaskun sisällä Sivu 5(10) Liite

18 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 160 kirjat Patteriproeja (patterien lukumäärä tilassa) 161 kirjat Patteriproeja (patterien lukumäärä tilassa) 162 musiikki Muovimatto ja musta kiinnitysliima 18 m² x * Patteriproeja (patterien lukumäärä tilassa) *** mahdollisesti alaslaskun sisällä 163 kirjat Muovimatto ja musta kiinnitysliima 18 m² x * Patteriproeja (patterien lukumäärä tilassa) 2.1 x kattopalkkien tasoite 164 kirjat Muovimatto ja musta kiinnitysliima 18 m² x * Patteriproeja (patterien lukumäärä tilassa) 2. KERROS 200 tsto Patteriproeja (patterien lukumäärä tilassa) 201 Muovimatto ja musta kiinnitysliima 18,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 2,5 jm x *** iv-kanavan jm-määrä 202 Patteriproeja (patterien lukumäärä tilassa) 203 Patteriproeja (patterien lukumäärä tilassa) 204 Patteriproeja (patterien lukumäärä tilassa) 205 Patteriproeja (patterien lukumäärä tilassa) Lujalevy 3 m² x *** 206 Patteriproeja (patterien lukumäärä tilassa) Sivu 6(10) Liite

19 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 207 Patteriproeja (patterien lukumäärä tilassa) 2. x seinätasoite Lattian koereiässä ei pikeä 209 Patteriproeja (patterien lukumäärä tilassa) 210 Patteriproeja (patterien lukumäärä tilassa) 211 Patteriproeja (patterien lukumäärä tilassa) 212 Patteriproeja (patterien lukumäärä tilassa) 213 et Muovimatto ja musta kiinnitysliima 4,1 m² x * 214 tsto Patteriproeja (patterien lukumäärä tilassa) 215 oleskelu Patteriproeja (patterien lukumäärä tilassa) Vinyylilaatta ja musta kiinnitysliima 37 m² x * 2. x seinätasoite 5. x akustolevyjen kiinnitysliimat 217 sk Patteriproeja (patterien lukumäärä tilassa) Vinyylilaatta ja musta kiinnitysliima 1,2 m² x * *** mahdollisesti alaslaskun sisällä 4. x seinämaali 219 wc Patteriproeja (patterien lukumäärä tilassa) mahdollisesti alaslaskun sisällä Patteriproeja (patterien lukumäärä tilassa) x *** mahdollisesti alaslaskun sisällä 8. x seinäl.kiinnitys- ja saumal. 221 prsh Vinyylilaatta ja musta kiinnitysliima 5 m² x * 222 käyt Vinyylilaatta ja musta kiinnitysliima 17 m² x * mahdollisesti alaslaskun sisällä Sivu 7(10) Liite

20 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 223 aula Vinyylilaatta ja musta kiinnitysliima 22 m² x * 225 pesuh Lujalevy 7 m² 3. x *** 227 käyt Vinyylilaatta ja musta kiinnitysliima 12 m² x * 228 aula Vinyylilaatta ja musta kiinnitysliima 22 m² x * 229 prsh Vinyylilaatta ja musta kiinnitysliima 7 m² x * 231 wc *** mahdollisesti alaslaskun sisällä 232 spth Vinyylilaatta ja musta kiinnitysliima 1 m² x * 233 sk Patteriproeja (patterien lukumäärä tilassa) *** mahdollisesti alaslaskun sisällä 234 käyt Vinyylilaatta ja musta kiinnitysliima 17 m² x * 235 oleskelu Patteriproeja (patterien lukumäärä tilassa) Vinyylilaatta ja musta kiinnitysliima 36 m² x * 5. x akustolevyjen kiinnitysliimat 236 keittiö Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 237 et Muovimatto ja musta kiinnitysliima 6,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 238 et Muovimatto ja musta kiinnitysliima 2,5 m² x * 239 wc Patteriproeja (patterien lukumäärä tilassa) 240 wc Patteriproeja (patterien lukumäärä tilassa) 241 Patteriproeja (patterien lukumäärä tilassa) Muovimatto ja musta kiinnitysliima 18 m² x * Sivu 8(10) Liite

21 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 242 var Patteriproeja (patterien lukumäärä tilassa) Vinyylilaatta ja musta kiinnitysliima 8,2 m² x * 243 kuivaush Patteriproeja (patterien lukumäärä tilassa) 244 khh Patteriproeja (patterien lukumäärä tilassa) 2.4 x alkuperäinen lattiatasoite 245 käyt Vinyylilaatta ja musta kiinnitysliima 17 m² x * mahdollisesti alaslaskun sisällä 246 pesuh Lujalevy 18 m² x *** 247 pesuh Lujalevy 6 m² x *** Kattotasoitetta 16 m² 2.3 x *** 248 käyt Vinyylilaatta ja musta kiinnitysliima 17 m² x * 249 khh Patteriproeja (patterien lukumäärä tilassa) 4. x seinämaali 250 var Muovimatto ja musta kiinnitysliima 16,8 m² x * Patteriproeja (patterien lukumäärä tilassa) 2 kpl x *** 251 Patteriproeja (patterien lukumäärä tilassa) Muovimatto ja musta kiinnitysliima 18,2 m² x * 252 et Muovimatto ja musta kiinnitysliima 6,5 m² x * Patteriproeja (patterien lukumäärä tilassa) 253 et Muovimatto ja musta kiinnitysliima 2,5 m² x * 254 wc Patteriproeja (patterien lukumäärä tilassa) 255 wc Patteriproeja (patterien lukumäärä tilassa) Sivu 9(10) Liite

22 Tila tai kerros Taulukkoon on luetteloitu kartoituksessa havainnoidut asbestipitoiset materiaalit tilakohtaisesti ja näytteidenottokohdat näytenumeron perusteella. Lisäksi taulukkoon on kirjattu muut tiloja kodkevat huomiot. Asbestia Pölyävyys Huomautus Määräarvio yks. ON EI Piirustusmerkinnät Kartoituskohde Suomussalmen kirkonkylän ala-aste Mannilatie 2A Kartoittaja Asbestin esiintyminen rakenteessa Määräarvio Näyte Sotkamon Erikoispuhdistus Oy Päivämäärä 256 keittiö Patteriproeja (patterien lukumäärä tilassa) 2. x seinätasoite 8. x seinäl.kiinnitys- ja saumal. 2.4 x alkuperäinen lattiatasoite Julkisivu Asbestisementtilevyä 570 m² x *** 12. x sokkelimaali Sivu 10(10) Liite * Altistumisvaara tarviketta purettaessa ** Suuri asbestialtistumisvaara tarviketta purettaessa *** Asbestialtistumisvaara, jos tarvikkeeseen kohdistuu mekaanista rasitusta Tarvikkeet ovat vaarattomia ja aiheuttavat vain purettaessa asbestialtistumisvaaran. Tarvikkeet ovat normaalikäytössä vaarattomia, mutta aiheuttavat purettaessa suuren asbestialtistumisvaaran. Tarvikkeet ovat vaarallisia myös käyttötilanteessa. Vaarallisuus perustuu tarvikkeiden rikkoutuessa, kolhiutuessa ja hioutuessa vapautuvan asbestipitoisen pölyn suureen määrään. Vaurioitunut kolmen tähden tarvike tulee eristää tai paikata välittömästi, jotta vauriokohdasta voidaan estää kuitujen irtoaminen ilmaan.

23 LIITE /ASB TUTKIMUSRAPORTTI (1) ASBESTIANALYYSI Tilaaja: Sotkamon Erikoispuhdistus Oy/ Tilaus-/ toimituspäivä: Kohde/ projektinumero: Suomussalmen kirkonkylän koulu, asuntola Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen läpäisyelektronimikroskooia Leo 912 sekä alkuaineanalysaattoria (EDS) Oxford Instruments X-Max. Tulokset koskevat vain tutkittuja näytteitä. TULOKSET: Näyte tunnus: Tila/ materiaali: Menetelmä: VM/EM* Kattotasoite koontinäyte VM Seinätasoite VM Lujalevy VM Seinämaali EM Akustolevyjen ja puukuitutaulujen EM kiinnitysaineet Proujen massa pattereissa VM Muovimatto ja jalkalista, EM portaikot Seinälaatan kiinnitys- ja VM saumalaasti, märkätilat Klinkkerilaatan kiinnitys- ja VM saumalaasti, märkätilat Vedeneristyspiki, märkätilat VM Kattohuopa VM Sokkelimaali EM Asbestipitoisuus: Sisältää asbestia, antofylliitti. Ei sisällä asbestia. Sisältää asbestia, krysotiili. Ei sisällä asbestia. Ei sisällä asbestia. Sisältää asbestia, antofylliitti. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. Ei sisällä asbestia. *VM = polarisaatiomikroskooi, EM = elektronimikroskooi Jussi Myllykangas tutkija, FM puh LABROC OY TEKNOLOGIANTIE 11, OULU KEILARANTA 4, ESPOO PUH Y-TUNNUS:

24 /ASB TUTKIMUSRAPORTTI (1) ASBESTIANALYYSI Tilaaja: Sotkamon Erikoispuhdistus Oy/ Tilaus-/ toimituspäivä: Kohde/ projektinumero: Suomussalmen kirkonkylän koulu, asuntola Menetelmät: Tilaajan toimittamat näytteet on tutkittu optisella analyysillä käyttäen polarisaatiomikroskooia Nikon E200POL tai Motic BA310POL ja/tai alkuaineanalyysillä käyttäen läpäisyelektronimikroskooia Leo 912 sekä alkuaineanalysaattoria (EDS) Oxford Instruments X-Max. Tulokset koskevat vain tutkittuja näytteitä. TULOKSET: Näyte Tila/ materiaali: Menetelmä: Asbestipitoisuus: tunnus: VM/EM* 1 Kattopalkkien maalipinnat EM Ei sisällä asbestia. 2 Huonetilojen roiskekatot EM Ei sisällä asbestia. 3 Märkätilojen kattotasoite EM Sisältää asbestia, antofylliitti. 4 Alkuperäinen lattiatasoite VM Ei sisällä asbestia. *VM = polarisaatiomikroskooi, EM = elektronimikroskooi Jussi Myllykangas tutkija, FM puh LABROC OY TEKNOLOGIANTIE 11, OULU KEILARANTA 4, ESPOO PUH Y-TUNNUS:

25 LIITE /PAH TUTKIMUSRAPORTTI (1) PAH-ANALYYSI Tilaaja: Sotkamon Erikoispuhdistus Oy/ Menetelmät: Tilaus-/ toimituspäivä: Kohde/ projektinumero: Suomussalmen kirkonkylän koulu, asuntola Analyysi suoritettiin tilaajan toimittamasta näytteestä GC-MSD-menetelmällä. Analyysissä sovelletaan menetelmää ISO Menetelmän mittaepävarmuus on 24 % ja määritysraja on 2,0 mg/kg. Tulokset koskevat vain tutkittua näytettä. 11 Kattohuopa TULOKSET: [mg/kg] Yhdiste: Naftaleeni < 2,0 Asenaftaleeni < 2,0 Asenafteeni < 2,0 Fluoreeni < 2,0 Fenantreeni 3,4 Antraseeni < 2,0 Fluoranteeni < 2,0 Pyreeni 7,8 Bentso(a)antraseeni 5,4 Kryseeni 7,1 Bentso(b)fluoranteeni < 2,0 Bentso(k)fluoranteeni < 2,0 Bentso(a)pyreeni < 2,0 Indeno(1,2,3-cd)pyreeni < 2,0 Dibentso(a,h)antraseeni < 2,0 Bentso(ghi)peryleeni < 2,0 PAH-yht.* 24 * Vaarallisen jätteen raja-arvon 200 mg/kg (kokonaispitoisuus, 16-yhdistettä) ylittävät tulokset on lihavoitu. Näytettä 11 vastaavat materiaalit voidaan PAH-pitoisuuden osalta käsitellä normaalisti. Petri Perätalo tutkija, laboratorioanalyytikko puh LABROC OY TEKNOLOGIANTIE 11, OULU KEILARANTA 4, ESPOO PUH Y-TUNNUS:

26 LIITE /PCB TUTKIMUSRAPORTTI (1) PCB-ANALYYSI Tilaaja: Sotkamon Erikoispuhdistus Oy/ Menetelmät: Tilaus-/ toimituspäivä: Kohde / projektinumero: Suomussalmen kirkonkylän koulu, asuntola Analyysi suoritettiin tilaajan toimittamasta näytteestä. PCB-analyysissä sovelletaan menetelmää SFS-EN Menetelmän mittausepävarmuus on 25 % ja määritysraja on 1,0 mg/kg. Tulokset koskevat vain tutkittua näytettä. TULOKSET: Näyte Materiaali / tila tai rakennusosa: tunnus: 7 Muovimatto ja jalkalista, portaikot PCBpitoisuus* [mg/kg] < 12 * Vaarallisen jätteen raja-arvon 50 mg/kg ylittävät tulokset on lihavoitu (Ympäristöhallinnon ohjeita 2/2007). Näytettä 7 vastaavat materiaalit voidaan PCB-pitoisuuksien osalta poistaa ja hävittää normaalisti. Petri Perätalo tutkija, laboratorioanalyytikko puh LABROC OY TEKNOLOGIANTIE 11, OULU KEILARANTA 4, ESPOO PUH Y-TUNNUS:

27

28 Koereikä seinärakenteeseen Näyte 2. Näyte 2.2 Näyte 2. Näyte 5. Näyte 5. k mm+ml, 101 mm+ml, tsto 105 Näyte 2.2 kuntosali 11,5 tk 107 kirjat kirjat 18 musiikki kirjat kirjat mm+ml, iv-s? 163 mm+ml, iv-s? 164 mm+ml, Näyte et mm+ml 106 et hissi vl-ml, iv-s? 111 vl+ml, iv-s? 113 iv-s? 114wciv-s? wc Näyte 9. ja 10. Näyte vl+ml 119 iv-s? porrash 118 iv-s? tasanne iv-s? 115 var 117 wc wc massoiteltu 2.kerrokseen spk 116 iv-s? 12 vl+ml, 1,5 1 1,5 121 asunto vl, 124 et vl 123 et vl, X X 126 vl 125 vl, X puk.h et 8 6 wc et 1,5 19 lehdet wc vl+ml 143 pesuh. 12, naulakkotila 18 ll, 128 kuiv.h 133 tk iv-s? porrash Näyte käyt vl+ml, iv-s 6 puk.h 11,5 136 oleskeluh 12 oleskelu 156 1,5 tasanteen 157 iv-s? massoitteluwc 2.kerrokseen 145 tk vl+ml, mm+ml ty%%246tilat sk var vl Näyte 2.2 atk-piste av-laitteet vl+ml, iv-s KERROKSESSA HAVAITUT ASBESTIA SISÄLTÄVÄT MATERIAALIT: Pattereiden proumassa mm+ml Muovimatto ja musta kiinnitysliima vl+ml Vinyylilaatta ja musta kiinnitysliima vl Vinyylilaatta kt Kattotasoite märkätiloissa ll Lujalevy iv-s Ilmanvaihtokanavien saumatiivistenauhaa mahdollisesti alaslaskujen sisällä Pystyhormeissa mahdollisesti asbestipahvieristeitä mi Asbestisementtilevy rakennuksen julkisivussa 151 ll,, kt 153 lapset ph 12,5 28 mm+ml,, iv-s? Näyte ,5 81 vl+ml, Näyte 2.1 tiski 146 et vl+ml var 131 ivkh 155 1,5 120 vl+ml, iv-s? 130 var mm+ml 127 Näyte et vl+ml ,5 20 X 1 1,5 et 122 wc 140 suihku sk käyt vl+ml, iv-s Näyte 2. et jk et 110 Näyte 2.1 5,5 Koeporaus oh 144 EPS Näyte hk.sos.t ty%%246h wc 12,5 10,5 1,5 mm+ml, kuuntelupaikka ASBESTI- JA HAITTA-AINEKARTOITUS Liite 6 2(3) Suomussalmen kirkonkylän koulu, entinen asuntolarakennus 1. kerros Mannilantie 2A, Suomussalmi kirkonkylä Kartoittaja Sotkamon Erikoispuhdistus Oy,

29 Koereikä seinässä Näyte 2. tsto mm+ml,, iv-s , ll Näytereikä lattiassa tsto 214 (jaettu kolmeen tilaan) et mm+ml 227 käyt vl+ml 234 käyt vl+ml spth vl+ml oleskelu 231 wc iv-s? 233 sk, iv-s? inv.wc, vl+ml aula vl+ml 225 porrash. s vl+ml käyt 246 pesuh ll k 238 Näyte 2.4 ll 223 aula vl+ml 224 pukuh parveke 221 vl+ml 220 wc wc mm+ml, 242 var vl+ml, kuiv.h 244 spth 216 Näyte mm+ml, kk, iv-s? sk, iv-s? 215 oleskelu, vl+ml 248 käyt 247 pesuh ll, kt vl+ml Näyte x parveke Näyte 4. et x khh khh KERROKSESSA HAVAITUT ASBESTIA SISÄLTÄVÄT MATERIAALIT: Pattereiden proumassa mm+ml Muovimatto ja musta kiinnitysliima vl+ml Vinyylilaatta ja musta kiinnitysliima vl Vinyylilaatta kt Kattotasoite märkätiloissa ll Lujalevy iv-s Ilmanvaihtokanavien saumatiivistenauhaa mahdollisesti alaslaskujen sisällä Pystyhormeissa mahdollisesti asbestipahvieristeitä mi Asbestisementtilevy rakennuksen julkisivussa x 250 mm+ml var var x mm+ml Näyte 2. Näyte 2.4 et x 243 Näyte 8. inv.wc mm+ml 240 Näyte 5. porrash et 239 Näyte 2. wc Näyte 2.3 et mm+ml, pesuh 222 käyt vl+ml, iv-s? mm+ml mm+ml, 254 wc 255 wc k Näyte 8.. ASBESTI- JA HAITTA-AINEKARTOITUS Liite 5 3(3) Suomussalmen kirkonkylän koulu, entinen asuntolarakennus 2. kerros Mannilantie 2A, Suomussalmi kirkonkylä Kartoittaja Sotkamon Erikoispuhdistus Oy,
