1 Sivu 1/9 Tähtinen Tero ja Salla Luhtakuja 10 b TUUSULA Toimitusosoite: Tikankontti TUUSULA Suunnittelutiedot Elementtijärjestelmä suurelementti Kerrosmuoto 1-kerroksinen Kellarikerros osakellari Elementin ulkoverhous vaakaverhous Ulkoverhous puu, vaakaverhous Autosuoja talon yhteydessä autokatos + varasto Perustus harkkosokkeli Lattia betonilaatta Kattomuoto harja Räystäsmuoto rakolautaräystäs Kattokaltevuus 1:3,0 Katemateriaali tiili, päätyräystäspellillä Katemateriaalin väri tupapunainen Päälämmönlähde poistoilmalämpöpumppu Lämmönjako vesikiertoinen lattialämmitys Varaaja käyttövesi Ilmanvaihto koneell. lämmöntalteenotto Kiuas sähkölämmitteinen Tulisijat varaava takka Toimitukseen sisältyvät palvelut Rakennuslupa-asiakirjat - pohja- ja julkisivupiirustukset Rakennusluvan ja suunnitelmien paikallisesta hyväksyttämisestä mahdollisesti aiheutuvat kustannukset maksaa asiakas. Toteutuspiirustukset - työpiirustukset; toimitukseen sisältyvien rakenteiden osalta - rakennepiirustukset- ja laskelmat; toimitukseen sisältyvien rakenteiden osalta - perustuksen mittapiirros - disketti LVIS-suunnittelijaa varten Asiakas hankkii LVIS- ja perustussuunnitelman, vastaavan työnjohtajan ja pääsuunnittelijan. Pientalon päiväkirja Toimii rakennusaikaisena tarkastusasiakirjana sekä myöhemmin huoltokirjana. Rakentamisohjeet Täydellinen rakentajan kansio, jossa - detaljipiirrokset; vakiorakenteiden osalta - vastaanotto- ja varastointiohjeet - havainnolliset asennusohjeet; vakiorakenteiden osalta Rakennusneuvonta Rakennusneuvontamme palvelee puhelimitse kaikissa rakentamiseen liittyvissä kysymyksissä koko rakentamisen ajan työpäivinä klo

2 Sivu 2/9 Ulkoseinät Ulkoseinän elementtikorkeus on 2,6 m. * Lämpörunkoiset ulkoseinät suurelementteinä, asennusvalmiit Rakenne sisäpinnasta lukien - kipsilevy 13 - lastulevy 12 - höyrynsulkumuovi Lämpörunko + minereraalivilla tuulensuojakangas - koolaus - vaakaulkoverhous välimaalattu 22x139, elementtiin kiinnitettynä - nurkkalaudat ja alin vaakalauta irtotavarana, ilman asennusta Seinäelementit ovat välimaalattuja. Välimaalaus edellyttää pintamaalausta työmaalla. - välimaalauksen väri sininen TM 7332 Työmaalla tapahtuvaa elementtien sähköistystä varten Pyhännän Rakennustuote Oy toimittaa talopaketin mukana sähköasentajaa varten rasiaporanterän, kojerasiat (25 kpl), rasiaryhmiä varten poraussapluunan sekä kaapeleiden vetoa varten sähkötievetojousen. - nurkkalaudat sisältyy toimitukseen Varaston/autosuojan ulkoseinät * Lämpörunkoiset ulkoseinät suurelementteinä, asennusvalmiit Rakenne sisäpinnasta lukien - kipsilevy 13 - lastulevy 12 - höyrynsulkumuovi Lämpörunko + mineraalivilla tuulensuojakangas - ristikoolaus 40 - vaakaulkoverhous välimaalattuna - nurkkalaudat Autosuojan oviaukon runko, irtotavarana - pilarit - palkit - ulkoverhouslauta - saumatarvikkeet Elementtien asennustarvikkeet - alaohjauspuut painekyll. vakiopituisina - kosteuseriste alaohjauspuun alle, tehdaspakkauksissa - saumojen tiivisteet (asiakas hankkii ja asentaa PU-vaahdon seinän ja lattialaatan väliin) Vaakaverhous irrallaan - koolaus, irtotavarana - vaakapuuverhous 22x139, välimaalattu, irtotavarana - tuulensuojalevy yläpohjan reunoille, irtotavarana Elementtituet - elementtien ja ristikoiden tuentaan tarvittava puutavara lautatarhapituisina Autokatoksen ullakon palosuoja - kaksinkertainen kipsilevy irtotavarana

3 Sivu 3/9 Autokatoksen ullakon palosuoja - kaksinkertainen kipsilevy päätykolmioelementtiin kiinnitettynä Katon kantavat rakenteet Räystäät - kulmakiinnikkeet - tuulisiteet - naulalevyristikot - saksikattoristikot - liimapuupilarit - säädettävät pilarijalat - palkit Sivuräystäs, irtotavarana - otsalaudat, hienosahattu, vaal. pohjamaal. - aluslaudat, hienosahattu, vaal. pohjamaal. Päätyräystäs, irtotavarana lapekuistin osalle - räystään kannattimet - otsalaudat, hienosahattu, vaal. pohjamaal. - aluslaudat, hienosahattu, vaal. pohjamaal. Päätyräystäs - otsalaudat, hienosahattu, vaal. pohjamaal., irtotavarana * räystäselementti, lyhennetään työmaalla - runko - aluslaudat vaal. pohjamaal. Ristikon kannan verhous - koolaus, irtotavarana - pystypuuverhous 22x114, välimaalattu, irtotavarana Päädyt irtotavarana Päädyn kantavana runkona naulalevyristikko - tuulensuojalevy eristeen yläpinnan tasoon, irtotavarana - ts-levyn tuki, irtotavarana Päädyn ulkoverhous, pystylaudoitus - koolaus, irtotavarana - ulkovuorilauta, välimaalattu 22x114, irtotavarana Päädyt elementteinä - päätykolmioelementit, ristikkorakenne 2 kpl - pystypuuverhottu elementti välimaalattu 22 paneli - asennusvalmis, mikäli tulee ikkunoita ne toimitetaan irrallaan Kuistit ja terassit Lapekuisti/terassi, irtotavarana - liimapuupilarit - säädettävät pilarijalat - palkit, ei sisällä kyllästettyjä lattiapalkkeja

4 Sivu 4/9 - vesikatto ja räystäät, kuten päärakennuksessa - aluslaudat, vaal. pohjamaal. Terassin/kuistin lattia, rossirakenne, irtotavarana - lattialaudat lämpökäsitellyt kiinnikkeineen - kannatinpalkit kyllästetty - kaiteen runko - kaidelaudat (KoivuDL-malli), vaal. pohjamaal., kork pilarin verhouslaudat (Koivu-malli), irtotavarana - koristeosat Eristetyt päädyt, viiston ja suoran sisäkaton liitos Vesikatto Kattoturvalaitteet Yläpohja, asunto Rakenne sisäpinnasta lukien: toimitetaan irtotavarana - erikoiskova kipsilevy 13 - höyrynsulkumuovi - runko - mineraalivilla tuulensuojalevy 12 - tiilikate (tupapunainen), tehdaspakkauksissa - katto- ja harjatiilet (Ormax Protector) - päätypellit - taitepellit - harjatiiviste - ruoteet, lautatarhapituisina - tuuletusrima, lautatarhapituisina - aluskate, kondenssisuojattu, rullissa; toimitetaan ulkoseinälinjan reunaan - Ormax seinätikas, valkoinen - Ormax tikasaskelma, tupapunainen - Ormax kattosilta, tupapunainen, 4 kpl - Ormax lumiesteputkisarja, tupapunainen, 7 kpl Rakenne alapinnasta lukien - koolaus k 400 (48*48) - höyrynsulkumuovi - tuulensuojalevy lämmöneristeen reunoille Yläpohja, autotalli / varasto Yläpohjaeristeet Rakenne alapinnasta lukien (toimitetaan irtotavarana) - koolaus k höyrynsulkumuovi - tuulensuojalevy yläpohjan reunoille - autokatoksen yläpohjan aluslaudat, vaal. pohjamaal. - puhalluseriste tuulenohjaimet - tuulensuojalevy ristikonkantaan toimitetaan korkeampana Asiakas suorittaa ilmastointiputkien eristämisen ennen puhalluseristeen toimitusta. ASUNTO. - levyeriste 100, tehdaspakkauksissa

5 Sivu 5/9 - puhalluseriste tuulenohjaimet - tuulensuojalevy ristikonkantaan toimitetaan korkeampana Asiakas suorittaa ilmastointiputkien eristämisen ennen puhalluseristeen toimitusta. Sisäkattojen verhoukset huonetiloittain Kevyet väliseinät * 1-kertainen kipsilevy 13 * 2-kertainen kipsilevy 13 Autotalli+katos - runkopuut kertopuuta 39*66; irtotavarana - ylä- ja alasidepuu, massiivipuuta 30*66 - kosteuseristys alasidepuun alle, saumatiiviste 6*70 - erikoiskova kipsilevy molemmin puolin - lämmön- ja ääneneristeet 50 mm, tehdaspakkauksissa - toimitetaan kevyisiin väliseiniin - ei toimiteta tiiliväliseiniin Saunan sisustusmateriaalit Pesuhuoneen katto Ikkunat elementissä - paneelien naulauspuut - alaslasketun katon runko - alumiinipaperi, toimitetaan rullissa - alaslasketun katon runko - karmin ulko-osa alumiiniverhottu - ulkopuite alumiinia - sisäpuitteessa selektiivilasi argon täytteellä - pintahelat valk. irtotavarana, asentamatta - ikkunat elementteihin kiinnitettyinä eristeenä mineraalivillakaista. - sälekaihtimet toimitetaan paikoilleen asennettuina * Pielilauta-valmisosapaketti (Koivu-malli, poislukien autotallin oviaukko) - pielilaudat - vuorilaudat - koristeosat Ikkunoiden ja ovien vesipellit - ei toimiteta kellarikerrokseen, tiiliverhottuihin taloihin eikä yläkerran parvekeoveen. - ikkunoiden vuorilaudat ja vesipellit elementtiin asennettuina 13 MSEA 170 KoivuDL 1080*1830 V 3 kpl Olohuone - sisäpuitteessa turvalasi

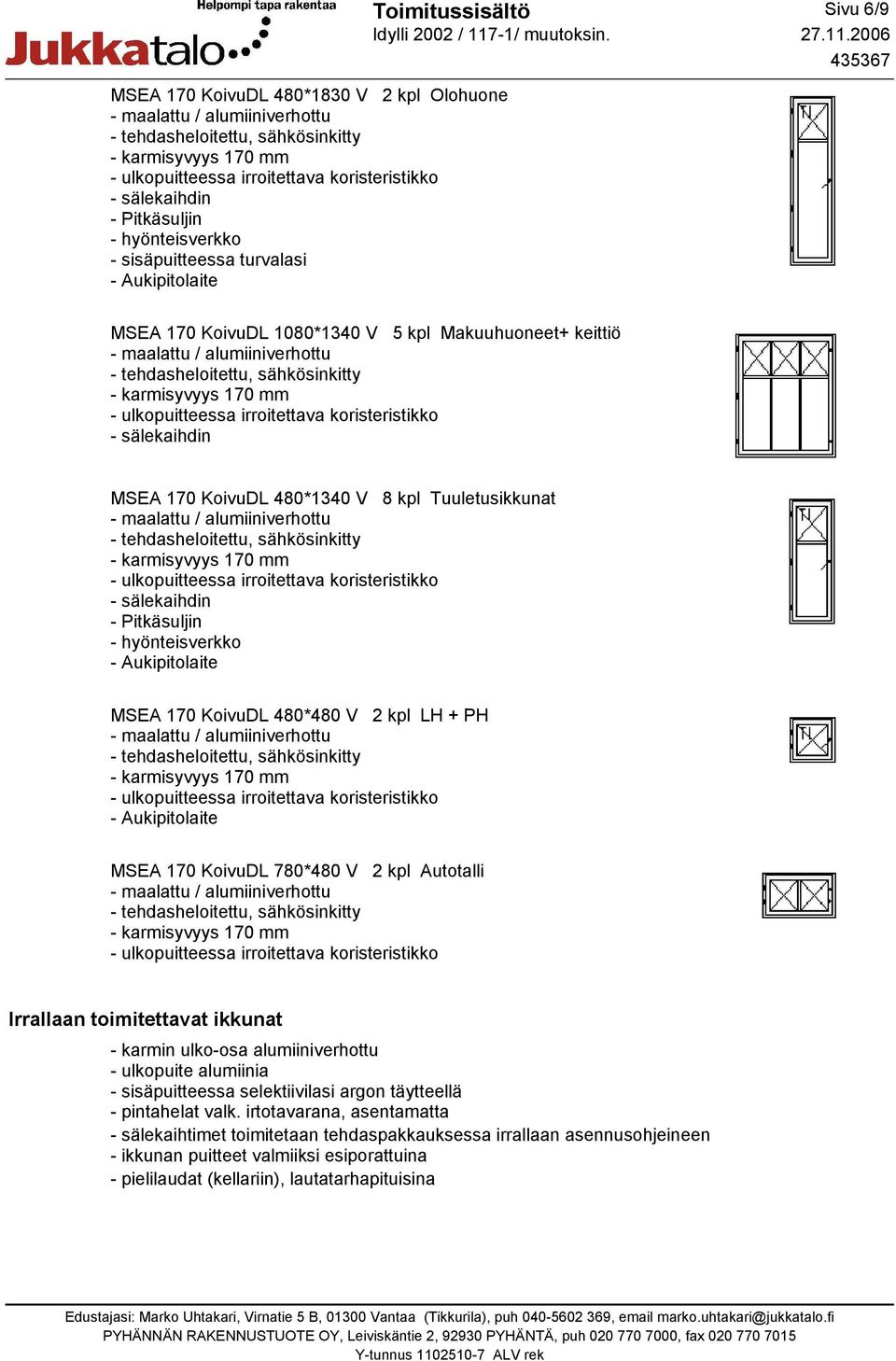

6 Sivu 6/9 MSEA 170 KoivuDL 480*1830 V 2 kpl Olohuone - Pitkäsuljin - hyönteisverkko - sisäpuitteessa turvalasi - Aukipitolaite MSEA 170 KoivuDL 1080*1340 V 5 kpl Makuuhuoneet+ keittiö MSEA 170 KoivuDL 480*1340 V 8 kpl Tuuletusikkunat - Pitkäsuljin - hyönteisverkko - Aukipitolaite MSEA 170 KoivuDL 480*480 V 2 kpl LH + PH - Aukipitolaite MSEA 170 KoivuDL 780*480 V 2 kpl Autotalli Irrallaan toimitettavat ikkunat - karmin ulko-osa alumiiniverhottu - ulkopuite alumiinia - sisäpuitteessa selektiivilasi argon täytteellä - pintahelat valk. irtotavarana, asentamatta - sälekaihtimet toimitetaan tehdaspakkauksessa irrallaan asennusohjeineen - ikkunan puitteet valmiiksi esiporattuina - pielilaudat (kellariin), lautatarhapituisina

7 Sivu 7/9 22 MSEA 170 KoivuDL 780*480 V 1 kpl Kellari Ulko-ovet Ulko-ovet ovat tehdasheloitettuja ja ne toimitetaan tehdaspakkauksessa irrallaan. Asiakas asentaa ovet lattiavalun jälkeen. - Vuorilaudat, Koivu-malli, valmisosapaketti Valkoinen abloy exec (ura-avainpesä) 7 kpl - avainpesä Abloy CY001E valkoinen, sarjoitettuna, tehdaspakkauksessa - painike Primo 12A/JVA, valkoinen, tehdaspakkauksessa - painike Primo 4/007 MS/JVA, valkoinen, tehdaspakkauksessa leht. oloh ikk.ovi MPOL 9*21/18 O 1 kpl - 2-kertainen umpiolasi - valkoinen karmi kiinnitysruuveineen - oven yläpuolinen umpiolasi-ikkuna, maalattu SÄLE MPOL/18 1 kpl ulko-oveen Autotallin nosto-ovi ANOR 45mm 25*21 1 kpl Novoferm 45 maalattu valk. - eristetty peltipinnoitettu lamelliovi - peilikuvio - asennustarvikkeet, eurolog-lukko Ovi on tarkoitettu puolilämpimiin autotalleihin. U-arvo on 0,5 W/m2K. Integroitu automaattiavaaja Novoport 1 kpl Kahdella kaukosäätimellä. - Autotallin nosto-oven integroitu automaattiavaaja, Novoport Pääovi MUOL 10*21 O 1 kpl - maalattu karmi kiinnitysruuveineen - raakalasi Pääovi MUOL 10*21 V 1 kpl - maalattu karmi kiinnitysruuveineen - raakalasi

8 Sivu 8/9 Pääovi MUO 10*21 O 3 kpl - valkoinen maalattu karmi kiinnitysruuveineen Pääovi MUO 10*21 V 1 kpl vakio ovi on EI15 paloluokiteltu. - valkoinen maalattu karmi kiinnitysruuveineen Väliovet Sisäovet ovat tehdasheloitettuja ja toimitetaan karmi ja ovilehti erilleen pakattuina. Väliovien helat, väliovet - painike Primo 15/006 ZN/JVA, valk. - peitekilpi Primo 027 valk. 15 Peiliovi, muotopuriste OP4 9, kpl Yläkertaan liukusarana ovet 8 kpl. - valkoinen maalattu peiliovi + karmi Tk:n peililasiovi V, muotopuriste LOP4 10 V, 32 - valkoinen maalattu peiliovi + karmi - kirkas tasolasi - irtokynnys tammea 1 kpl Lappi-portaat Keskuspölynimuri - L-malliset puuportaat, petsattu mäntyporras - petsatun portaan sävy on 18 - portaan liukuesteurat jyrsitty askelmaan - umpiportaan taustalevyt - portaan kaiteet, kuultovalkoinen mänty, sävy VL2 - kaiteen malli nro K3, vakio käsijohde - portaan vakio käsijohde Asiakas vahvistaa portaan toimitusajan ohjeen mukaan viimeistään 5 vkoa ennen toivottua toimitusaikaa palauttamalla mittavahvistukset allekirjoitettuna Lappiporras Oy:lle. 31 Allaway keskuspölynimuri 1 kpl Toimitetaan, ellei muuta ole sovittu, 3 vkon kuluttua elementtitoimituksesta. - keskusimuri - putkisto- ja imurasiapaketti talokohtaisesti - kahvakäynnistin - asennuspiirustukset ja ohjeet Allaway rikkaluukku 3 kpl Keittiö, eteinen, KHH

9 Sivu 9/9 Kuljetus Asiakas hankkii tarvittavan aputyövoiman ja vastaa tarvikkeiden varastoinnista. Tien rakennuspaikalle tulee olla riittävän kantava ja leveä yhdistelmäajoneuvolle. Mikäli yhdistelmäajoneuvolla ei päästä tontille esim. tien huonokuntoisuuden ja kapeuden, tontin ahtauden tai muun vastaavan syyn vuoksi, kuorma puretaan rakennuspaikan lähelle sopivaan paikkaan. Talopaketin siirrosta aiheutuvista kustannuksista vastaa asiakas. Yli 3 tuntia kestävistä puruista kuljetusliike veloittaa asiakkaalta ylityksistä 51 euroa/tunti. - autorahti rakennuspaikalle - koneellinen purku Muut toimitukseen liittyvät asiat - Toimitetaan seuraavaa: 09 ovet invalidi säännökset täyttävinä (liukusaran - Toimitetaan seuraavaa: KHH ja pääoven 10x2 yläikkunat. 140x630 palkki. - Toimitetaan seuraavaa: Koivu vaakalista irtotavarana asiakas asentaa.
