perustuksen mittaohje asiakkaan perustussuunnittelun pohjaksi Rakentamisopas

Transkriptio

1

2 1. Yleistä Kaikkien Hirsikoto asiakkaiden käytettävissä on asiantunteva puhelinneuvonta Hirsikoto toimituksissa noudatetaan hirsitalojen RT hirsitalojen toimitusehtoja Hirsikoto toimitukset ylittävät RT hirsitalojen laatuvaatimukset Puuosat toimitetaan auringolta ja sateelta suojatuissa pakkauksissa, jotka on varustettu aluspuilla tai lavoilla työmaajärjestelyn helpottamiseksi 2. Piirustukset ja suunnitelmat Pohjapiirustus Julkisivupiirustukset Rakennuslupapiirustukset 1:100 tai 1:50 perustuksen mittaohje asiakkaan perustussuunnittelun pohjaksi Rakentamisopas 3 Ulkoseinät Erikoisprofiloidut kiilahirret uunikuivattua puuta, valittavissa on höylä-, lamelli- tai pyöröhirsien eri kokovaihtoehdot Karapuut asennusvalmiina osina sisältäen myös tiivistenauhat karojen alle Vaarnatapit 25x25 mm asennusvalmiita, joita varten on hirsiin työstetty reiät valmiiksi Hirsien päätyviisteet valmiiksi kattokulman mukaisesti työstettyinä, mikäli päätykolmiot ovat hirsirakenteiset PP-hirsisauma ja nurkkaeriste toimitetaan valmiiksi leikattuna Ulkonurkkien ja hirsipalkkien sinkityt kiristystangot, sekä mutterit ja prikat Pilarit liimapuuta keltapassivoiduin säätöjaloin varustettuna. Sisältäen myös kiinnitystarvikkeet Hirsipystytyksessä tarvittavat liitostarvikkeet jatkoskohtiin (jatkokset pääasiassa salvoskohdissa höylähirsirakenteisissa rakennuksissa) Tarvittavat suunnitelmien mukaiset harja- tai vuoliaishirsipalkit tai liimapalkit Huopakaista tai solukumitiiviste hirren alle 3.1. Päätykolmioiden puuosat Päätykolmion hirsipaneelit 28x mm, vaihtoehtoisesti lomalautarakenne Runkopuut päätykolmioihin eristevahvuuksien mukaisesti Sisäpuolen pontattu hirsipaneeli 19x mm kylmän ja lämpimän välisiin seiniin, kosteissa tiloissa yleensä EKkipsilevy 3.2. Kattoristikoiden sivut / kanta Hirsipaneelit 19x162/195 mm ulkoseiniin sisäpuolelle Liukuseinärunko lisäeristevahvuuden mukaisesti kiinnitystarvikkeineen Ikkunoiden ja ovien levikelaudat Saunanseinien kuusipaneelit 14x95 mm ulkoseinille

3 4. Kattorakenteiden puuosat Päätyräystäiden kolmiorimat 40x40 kolmioksi työstettynä Huopalaudat, alapuoleltaan paneelin muotoisena 23x95 mm Tuuletustilan korotusrimat tuuletusvälin toteuttamiseksi vesikattorakenteisiin Kattopalkisto tai kattokehät piirustusten mukaisesti, eristevara vakio 200 mm Kattopalkistojen sinkityt erikoiskiinnikkeet kiinnitystarvikkeineen Kattopalkkien väliin tulevat peitelaudat Tarvittavat räystäiden rungot päätyräystäisiin Kattopalkkien harjakiinnitysvanerit tai yhdyslaudat Räystään otsalaudat 18x170 mm ja18x95 mm päätyjen osalla lisäksi yksi 18x mm Sisäkaton harvarimoitus 22x100 mm tai 48x48 mm Sisäkattopaneeli 14x120 mm Profiloidut kourukattolistat 5. Yläkerran tai parven lattiarakenteen puuosat Kulmapyöristetyt lattialistat Lattialauta 28x95 mm erikoiskuivattu, päätypontattu Välikaton runko 45x mm (k-600) Kattopaneeli 14x120 mm Profiloidut kourukattolistat Parvekelattian terassilaudat 28x95 mm painekyllästetty reunapyöristetty lauta Parvekelattian runko 48x mm painekyllästetty 6. Lattiarakenteen puuosat Kulmapyöristetyt lattialistat Lattialauta 28x95 mm erikoiskuivattu, päätypontattu Lattiarunko 45x95 mm (k 600) Lattiarungon kiinnityslaudat 22x100 mm (k-1500 mm) Terassilaudat 28x95 mm painekyllästetty reunapyöristetty lauta Terassilattian runko 48x mm (k-600) painekyllästetty 6.1 Rossilattian puuosat Lattiarungot 45x195 (k 600) Tuki- ja kiinnityslaudat tuulensuojalevyn kiinnittämiseen Pääkannattajat lattiarakenteisiin 7. Väliseinät, jotka eivät ole hirsirakenteisia Hirsipaneeli 19x mm (väliseinien kipsilevyt rautakauppatarvike) Väliseinien runkotolpat 45x95 mm (k 600) Väliseinien ylä- ja alaohjauspuut 45x95 mm Väliseinien sinkityt erikoiskiinnikkeet

4 8. Ikkunat ja ovet Huoltoystävälliset kaksinkertaiset eristyslasi-ikkunat, myös D-sisään avattavissa ikkunoissa on vain kaksi pestävää pintaa, sisäpuitteet laadukkaasta oksattomasta puusta valmiiksi kuultokäsitellyt, selektiivikalvo + argonkaasutäyttö (K-arvo alle 1,4) Hirsikoto 2,1 korkeat paneloidut lasi ulko-ovet, eristyslasilla ja huulloksella varustettuna. Toimitetaan tiivisteineen lukkorungoin ja saranoin heloitettuna Ovilevy 50 mm mäntyliimapuukehys, huullettu. Molemmin puolin vähäoksainen STV-mäntypaneeli 12 mm x 95 mm. Saranat Fiskarsin korkeussäädettävät saranat NTR 110x30 TKS Lukko Abloy lukkorunko. Abloy vastarauta Tiiviste Silikonikumitiiviste Lasi 2k4-15-selektiivilasi argon-kaasulla Ristikko Irtoristikko Eriste EPS 200 -polystyreeni 50 mm Karmi Mäntyä 42 mm x 94 mm Kynnys Mäntyä 42 mm x 94 mm Väliovet ovat kosteudenkestävällä lakalla lakattuja peiliovia lukkorungoin ja saranoin heloitettuna, lasilliset väliovet toimitetaan ilman lasia Ovilevy 40 mm liimapuukehys. Saranat Fiskarsin korkeussäädettävät saranat NTR 110x30 TKS Lukko lukkorunko Puupeili liimapuuta Karmi Mäntyä 42 mm x 94 mm Toimitetaan ilman kynnystä Saunanovi toimitetaan karkaistuna kokolasiovena, heloineen, karmeineen, sekä tiivisteellä varustettuna Ovilevy 8 mm:n karkaistu Savunharmaa turvalasi, saatavana myös pronssisena Saranat Lukko rullalukko Vedin pyöreä nuppivedin, mäntyä Tiiviste Silikonikumitiiviste Karmi 92 mm:n Mäntyä

5 Varaston ovet ja umpipaneeliovet eristettyinä, karmeineen saranoin heloitettuna Ovilevy 40 mm mäntyliimapuukehys. Molemmin puolin vähäoksainen STVmäntypaneeli 12 mm x 95 mm. Saranat Fiskarsin korkeussäädettävät saranat NTR 110x30 TKS Lukko Abloy lukkorunko. Abloy vastarauta Tiiviste Silikonikumitiiviste Eriste EPS 200 -polystyreeni 40 mm Karmi Mäntyä 42 mm x 94 mm Kynnys Mäntyä 42 mm x 94 mm 9. Muut puuosatarvikkeet Ikkunoiden ja ovien vuorilaudat Erikoismuotoillut koristepalat ikkunoihin ja oviin myös sisäpuolelle asennusvalmiina Ikkunoiden ja ovien koolauslaudat l. tasauslaudat (täsmätään työmaalla) Tarvittavat peitelistat ja kulmalistat Saunanlauteet ja astinpenkki valmiiksi koottuna (vakiona kuusilauteet) Kaidepuuosat; kaaret valmiiksi liimattuina, erikoismuotoillut kaidepinnat valmiina osina Sisäportaat; kaiteineen ja käsijohteineen, puuvalmiina asennus/sovitusvalmiina osina Porrasleveys 570 mm, (eri tilauksesta aina 900 mm:iin saakka) Askelman ja säärilankun rakenne liimapuuta Askelmien väli vakio reisilankun suunnassa (alin aina 200 mm) Käyttöalue teknisesti mahdollista kallistaa astetta Kaiteet: Hirsikoto valmis pyöristetty sarjakaide tai ns. portaaseen integroitu matala kaide Toimitussisältö: sisältää portaan tarvitsemat osat ns. ti-pakkaus Ohje: Reisilankun pituuden saat askelmamäärä x 270 mm + alin askelmakorkeus 200 mm, muut nousut asennuskaltevuuden mukaan 10. Rautakauppatarvikkeet Musta palahuopalaattakate huopanauloineen Alushuopa, (mahdollistaa katteelle takuun) Räystäskaistat ja harjapalat Mustat pääty- ja sivuräystäspellit kiinnitysruuveineen Kattoeristeet 200 mm Lattiaeristeet 100 mm (rossilattia 200 mm lisätoimituksena tuulensuojalevyineen) Välikattoeriste 100 mm, saunan ja pesuhuoneen kohdalla välikattoeriste 150 mm Väliseinäeriste 50 mm, keveissä väliseinissä Palosuojaeristeet hormin ympärille välikatossa ja vesikatossa

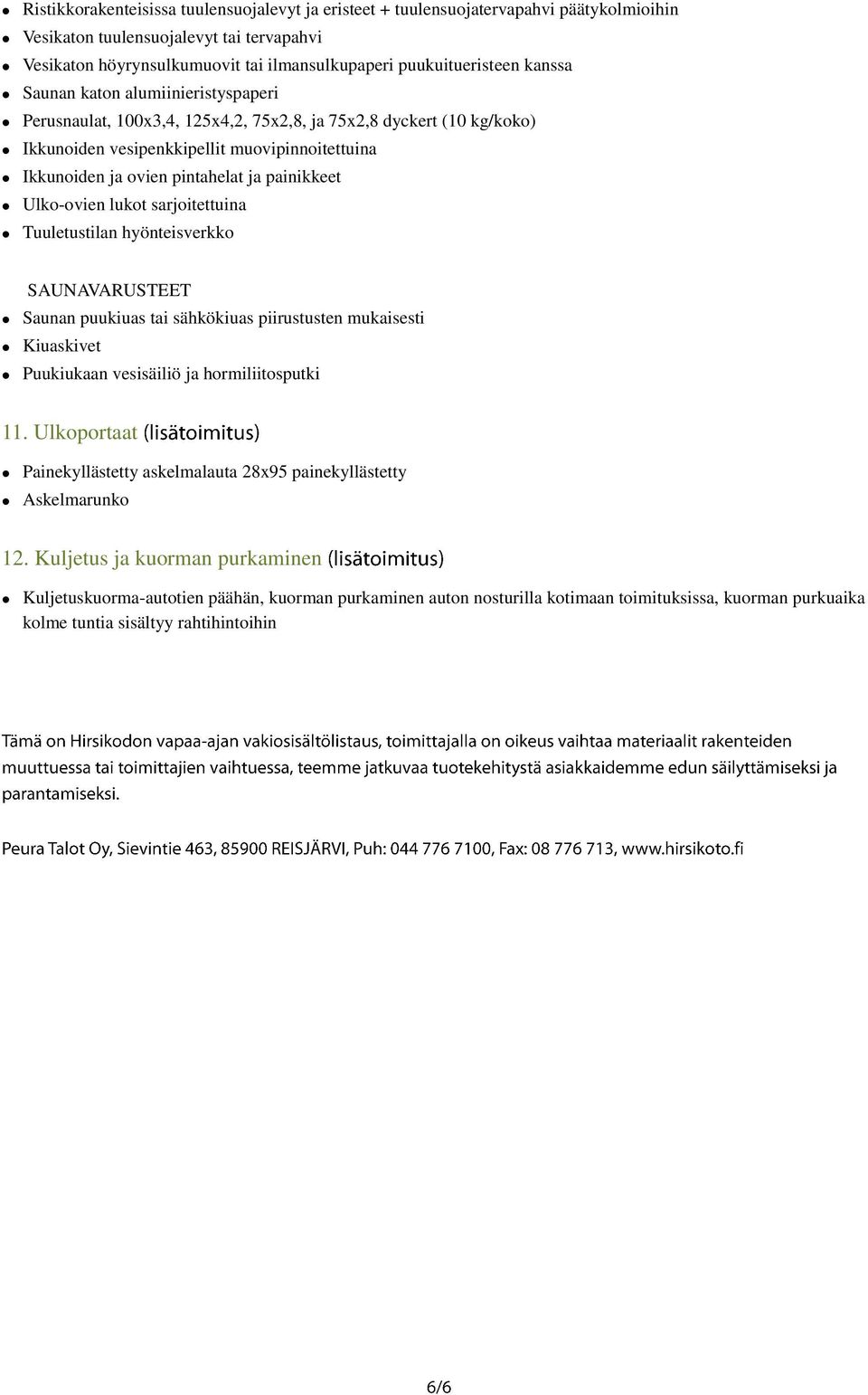

6 Ristikkorakenteisissa tuulensuojalevyt ja eristeet + tuulensuojatervapahvi päätykolmioihin Vesikaton tuulensuojalevyt tai tervapahvi Vesikaton höyrynsulkumuovit tai ilmansulkupaperi puukuitueristeen kanssa Saunan katon alumiinieristyspaperi Perusnaulat, 100x3,4, 125x4,2, 75x2,8, ja 75x2,8 dyckert (10 kg/koko) Ikkunoiden vesipenkkipellit muovipinnoitettuina Ikkunoiden ja ovien pintahelat ja painikkeet Ulko-ovien lukot sarjoitettuina Tuuletustilan hyönteisverkko SAUNAVARUSTEET Saunan puukiuas tai sähkökiuas piirustusten mukaisesti Kiuaskivet Puukiukaan vesisäiliö ja hormiliitosputki 11. Ulkoportaat Painekyllästetty askelmalauta 28x95 painekyllästetty Askelmarunko 12. Kuljetus ja kuorman purkaminen Kuljetuskuorma-autotien päähän, kuorman purkaminen auton nosturilla kotimaan toimituksissa, kuorman purkuaika kolme tuntia sisältyy rahtihintoihin
