1 Lighting kaikki, mitä kaupunki tarvitsee on valikoima kokonaisvalaistusratkaisuja, joka sisältää valaisimia, valaisinpylväitä ja kiinnikkeitä. Valikoima koostuu viidestä erilaisesta valaisimesta, jotka yhtenäisen muotoilunsa ja joustavuutensa ansiosta soveltuvat nyt kaikkiin yleisimpiin käyttökohteisiin: katu-, alue- ja yleisvalaistukseen sekä kuvien heijastamiseen.tuoteperheen moderni, integroitu muotoilu ja energiansäästöominaisuudet (korkeatehoiset lamput, elektroniset liitäntälaitteet) mahdollistavat innovatiivisen ja kestävän kaupunkivalaistuksen. on suunniteltu huomaamattomaksi, yötä rauhoittavaksi ja täysin kierrätettäväksi. Valaisin on tyylikkään näköinen päivällä, kun taas yöllä se tarjoaa yöajan käyttösovelluksiin moninaisuutta koristeellisen, toiminnallisen alueja yleisvalaistuksen avulla. Älykkäät kiinnikkeet, mukaan lukien kardaanirakenne, mahdollistavat joustavan suuntamisen, samalla säilyttäen valaisimen yleisulkonäön.-valikoima sisältää pieniä ja keskikokoisia valaisimia, gobollisen projektorin, lediversion ja epäsuoran valon version. Hyödyt Kattava järjestelmä, joka sisältää valaisimet, pylväät ja valaisinvarret yleisvalaistukseen ja katuvalaistukseen Erittäin tehokkaat lamput ja elektroninen liitäntälaite säästävät energiaa Häiriövalon ehkäisy, sillä hyvin hallittu valonjako estää hukkavaloa tehokkaasti Ominaisuudet Pienet ja keskikokoiset valaisimet, gobollinen projektori sekä LED-versio ja epäsuoran valon versio. Tehokkaat lamput ja elektroninen liitäntälaite. Mallikohtaiset pylväät ja älykkäät kiinnikkeet mahdollistavat monipuolisen suuntauksen. Yötä rauhoittava ja täysin kierrätettävä.

2 Käyttökohteet Kaupunkien keskustat, kaupunkialueet Aukiot Ostoskeskukset CGP700 (pieni versio) Tasolasi (FG) Purkauslamput: Tasolasi, DynaClean (FGD) - 1xMASTERColour m Mini/PGJ5/ 20 W Lasinen valokeilan pehmennin (BSO) - 1xMASTERColour /G12/ 35, 70, 150 W Uritettu lasi (LBSP) - 1xMASTER SDW-T/PG12-1/ 50, 100 W Valokenno: Microcell (P5), Lumistep (LS-6, 8 tai 10) - 1xMASTER CosmoWhite CPO-TW/PG12/ 45, 60 W mukana Kyllä (K tai valon väri 830 tai 942) Materiaalit ja pintakäsittely Runko ja kansi: painevalettu alumiini levy: karkaistua lasia Kytkentä (integroitu) Elektroninen, V / Hz (EB) Valonheitinoptiikka: - symmetrinen 4 (4) - symmetrinen 10 (10) - symmetrinen 20 (20) - symmetrinen 40 (40) - symmetrinen 60 (60) Tieoptiikka: - Avoin CosmoPolis-optiikka R60 :lle (OC) Heijastimet: eloksoitu alumiini Katos: tummanharmaa (GR), RAL 7022 Runko: hopeanharmaa, RAL 9006 Muita RAL- tai AKO Futura -värejä saatavana tilauksesta Asennus Asennus mihin tahansa asentoon, halkaisijaltaan 76 tai 90 mm:n kokoiseen pylvääseen lyhyellä, 300 mm:n valaisinvarrella (MBP- SCx-enimmäisarvo sivulla (1200 mm lisävarusteiden kanssa): 0,225 m D76-L300, MBP-D90-L300) tai pitkällä 1200 mm:n valaisinvarrella (MBP-D76-L1200, MBP-D90-L1200) Seinäkiinnitys lyhyellä tai pitkällä valaisinvarrella (MBW-L300 tai MBW-L1200) Käyttölämpötila: 20 ºC < T Suositeltava asennuskorkeus: 3,5-8 m Kallistus säädettävissä vapaasti Tieheijastimen valonjako säädettävissä, 5 asentoa Säätövara vaakasuunnasta: º Suuntausmahdollisuus pystysuunnassa: º SCx-enimmäisarvo sivulla (ilman lisävarusteita): 0,086 m SCx-enimmäisarvo sivulla (lisävarusteiden kanssa): 0,121 m Ylläpito Alapuolelta avaamalla pikalukollinen etukansi Liitäntälaitteeseen pääsy takaa Suodattimet: - Solgel-suodattimet: vihreä (SGF-G), sininen (SGF-B), vaaleansininen (SGF-LBL), keltainen (SGF- E) - Suodattimet: punainen (F-RD), lämmin (WAF1), kylmä (COF2) Häikäisysuojat: - Sisäinen häikäisysuoja (RL) - Visor-häikäisysuoja (GS) Asennusvalmiita versioita saatavilla; varustettu lampulla ja 4,5, 6 tai 9 m:n kaapelilla (ts. C4K5, C6K, CK9) Kaupunkien keskustat, aukiot, taajama-alueet, ostoskeskukset, rakennusvalaistus ja katu- valaistus CGP705 (keskisuuri versio) Valonheitinoptiikka: Purkauslamput: - epäsymmetrinen D-lampuille (A) - 1xMASTERColour /G12/ 35, 70, 150 W Tieoptiikka: - 1xMASTERColour D/RX7s/ 70, 150 W - Mini T-POT -lampuille (TPS) - 1xMASTER CosmoWhite CPO-TW/PG12/45, 60 W - avoin CosmoPolis-optiikka R60 (OC) - 1xMASTER SON-T PIA Plus/E40/ 100, 150, 250, 400, 600 W levy Tasolasi (FG) mukana Kyllä (K tai valon väri 830 tai 942) Tasolasi, DynaClean (FGD) Kytkentä (integroitu) Elektroninen, V / Hz (EB) Häikäisynrajoitus Valon karkaamissuoja (LTP) 2

3 Materiaalit ja pintakäsittely Valokenno: Microcell (P5) LumiStep (LS-6, 8 tai 10) Runko ja kansi: painevalettu alumiini levy: karkaistua lasia Heijastimet: eloksoitu alumiini Katos: Philipsin tummanharmaa (GR), RAL 7022 Runko: hopeanharmaa, RAL 9006 Muita RAL- tai AKO-värejä saatavana tilauksesta Asennus Asennus mihin tahansa asentoon, halkaisijaltaan 76 tai 90 mm:n SCx-enimmäisarvo sivulla (ilman lisävarusteita): 0,095 m kokoiseen pylvääseen lyhyellä, 300 mm:n valaisinvarrella (MBP- SCx-enimmäisarvo sivulla (lisävarusteiden kanssa): 0,126 m D76-L300, MBP-D90-L300) tai pitkällä 1200 mm:n valaisinvarrella SCx-enimmäisarvo sivulla (1200 mm lisävarusteiden kanssa): 0,213 (MBP-D76-L1200, MBP-D90-L1200) m Seinäkiinnitys lyhyellä tai pitkällä kiinnikkeellä (MBW-L300 tai MBW- Ylläpito Alapuolelta avaamalla pikalukollinen etukansi L1200) Pääsy liitäntälaitteeseen optisen levyn takaa Käyttölämpötila: 20ºC < T Mallikohtainen pylväs ja seinäkiinnikkeitä saatavilla eri Suositeltava asennuskorkeus: 4,5 9 m asennusvaihtoehtoihin Kallistus säädettävissä vapaasti Asennusvalmiita versioita saatavilla; varustettu lampulla ja 4,5, 6 tai Tieheijastimen valonjako säädettävissä, 5 asentoa 9 m:n kaapelilla (ts. C4K5, C6K, CK9) Säätövara vaakasuunnasta: º Kaupunkien keskustat, aukiot, taajama-alueet, ostoskeskukset, Suuntausmahdollisuus pystysuunnassa: º rakennusvalaistus ja katu- valaistus CGP701 (gobollinen projektori) HID: - 1xMASTERColour /G12/ - 1xMASTERColour Elite/G12/ - 1xMASTERColour CDM-SA/T/G12/ 150 W mukana Kyllä (K tai lampun väri) Kytkentä (integroitu) Elektroninen, V / Hz (EB) Symmetrinen 2 x 16º Optinen elementti Himmenninsulkimet Suojalasi Litteä lasi (FG) Kaapeliläpivienti ISO20 Materiaalit ja viimeistely Runko: korkeapaineista, ruiskuvalettua alumiinia Suojalasi: karkaistua lasia Heijastimet: eloksoitua alumiinia Runko: Philipsin tummanharmaa (GR) Kehys: hopeanharmaa, RAL 9006 Muita RAL- ja AKO Futura -värejä saatavana tilauksesta Asennus Huolto Lisätarvikkeet Asennus mihin tahansa asentoon, halkaisijaltaan 76 tai 90 mm kokoiseen pylvääseen lyhyellä, 520 mm:n kiinnikkeellä tai pitkällä, 1200 mm:n kiinnikkeellä Käyttölämpötila: -20 ºC < T Suositeltava asennuskorkeus: 4 15 m Säädettävä kallistuskulma: - Enimmäissäätö vaakasuorasta: º - Enimmäissäätö pystysuorassa: -20º º Suurin SCx-arvo sivulta: 0,115 m Helppo lampunvaihto ilman työkaluja Pääsy liitäntälaitteeseen avaamalla pienikokoisen rungon takakansi Mallikohtaisia pylväskiinnikkeitä saatavissa erilaisiin asennusvaihtoehtoihin, seinäasennuskiinnike, värisuodattimet Asennusvalmiita versioita saatavissa 4, 5, 6 tai 9 m:n kaapeleilla (C4K5, C6K, CK9) Kuvien ja logojen heijastus kaupunkien keskustoissa, aukioilla, taajamissa, ostoskeskuksissa CDP702 (HID, epäsuora) Optinen elementti Ristikkäissäle (LO) HID: Suojalasi Tasolasi, DynaClean-viimeistely (FGD) - 1xMASTERColour /G12/ 35, 70, 150 W Kaapeliläpivienti ISO20-1xMASTERColour Elite/G12/ 35, 70, 150 W Valaistuksen ohjaus: Lumistep (LS6, LS8, LS10) - 1xMASTER CosmoWhite CPO-TW/PG12/ 45, 60, 90, 140 W Valokenno (P5) - 1xMASTER SDW-TG Mini/GX12-1/ 50, 100 W Materiaalit ja viimeistely Runko: korkeapaineista, ruiskuvalettua alumiinia mukana Kyllä (K tai lampun väri) Suojalasi: karkaistua lasia Kytkentä (integroitu) Elektroninen, V / Hz (EB) Heijastimet: eloksoitua alumiinia Epäsuora (IO) 3

4 Runko: Philipsin tummanharmaa (GR) Kehys: hopeanharmaa, RAL 9006 Suojalasi:, RAL 9003 Muita RAL- ja AKO Futura -värejä saatavana tilauksesta Asennus Asennus pylvään päähän: Ø 60/76 mm (60P ja 76P) Käyttölämpötila: -20 ºC < T Suositeltava asennuskorkeus: 4 6 m Suurin SCx-arvo sivulta: 0,170 m Huolto Lampunvaihto avaamalla pienikokoisen rungon etukansi yhdellä pika-avaussalvalla Pääsy liitäntälaitteeseen ruuvaamalla pyöreä liitäntälaitteen peite auki heijastuslevyn päältä Lisätarvikkeet Mallikohtaisia pylväskiinnikkeitä saatavissa erilaisiin asennusvaihtoehtoihin, värisuodattimet Asennusvalmiita versioita saatavissa 4, 5 tai 6 m:n kaapeleilla (C4K5, C6K) Kaupunkien keskustat, aukiot, taajama-alueet, ostoskeskukset ja katuvalaistus CGP703 (HID, epäsuora sivuasennettu) Asennus Pienen rungon ja levyn asennus erikseen, mihin tahansa asentoon HID: 76 tai 90 mm:n pylvääseen lyhyellä 520 mm:n kiinnikkeellä - 1xMASTERColour /G12/ 35, 70, 150 W Käyttölämpötila: -20 ºC < T - 1xMASTERColour Elite/G12/ 35, 70, 150 W Suositeltava asennuskorkeus: 4 6 m - 1xMASTER SDW-TG Mini/GX12-1/ 50, 100 W Suurin SCx-arvo sivulta: 0,. m mukana Kyllä (K tai lampun väri) Huolto Lampunvaihto avaamalla pienikokoisen rungon etukansi yhdellä Kytkentä (integroitu) Elektroninen, V / Hz (EB) pika-avaussalvalla Epäsuora (IO) Pääsy liitäntälaitteeseen ruuvaamalla valaisimen takapeite auki Optinen elementti Ristikkäissäle (LO) Lisätarvikkeet Mallikohtaisia pylväskiinnikkeitä saatavissa erilaisiin Suojalasi Tasolasi, DynaClean-viimeistely (FGD) asennusvaihtoehtoihin, seinäasennuskiinnike, värisuodattimet Kaapeliläpivienti ISO20 Asennusvalmiita versioita saatavissa 4, 5 tai 6 m:n kaapeleilla Valaistuksen ohjaus: Lumistep (LS6, LS8, LS10) (C4K5, C6K) Valokenno (P5) Kaupunkien keskustat, aukiot, taajama-alueet, ostoskeskukset ja Materiaalit ja viimeistely Runko: korkeapaineista, ruiskuvalettua alumiinia katuvalaistus Suojalasi: karkaistua lasia Heijastimet: eloksoitua alumiinia Runko: Philipsin tummanharmaa (GR) Kehys: hopeanharmaa, RAL 9006 Suojalasi:, RAL 9003 Muita RAL- ja AKO Futura -värejä saatavana tilauksesta Valon väri Teho Syttymisvirta Liitäntälaite Kaapeliläpivienti Materiaalit ja viimeistely BDP704 (LED) 40 x LED-HB Lämmin (WW) Neutraali (NW) 95 W 700 ma V / Hz Linssin kierrolla symmetrinen valonjako ISO20 Valaistuksen ohjaus: Lumistep (LS6, LS8, LS10) Valokenno (P5) Runko: korkeapaineista, ruiskuvalettua alumiinia levy: polykarbonaattia Runko: Philipsin tummanharmaa (GR) levy:, noin RAL 9003 Muita RAL- ja AKO Futura -värejä saatavana tilauksesta Asennus Asennus pylvään päähän: Ø 60/76 mm (60P ja 76P) Käyttölämpötila: -20 ºC < T Suositeltava asennuskorkeus: 4-6 m Suurin SCx-arvo sivulta: 0,136 m Huolto Pääsy liitäntälaitteisiin valaisimen päältä Lisätarvikkeet Mallikohtaisia pylväitä saatavissa eri asennusvaihtoehtoihin Asennusvalmiita versioita saatavissa 4, 5 tai 6 m:n kaapeleilla (C4K5, C6K) Kaupunkien keskustat, aukiot, taajama-alueet, ostoskeskukset, pysäköintialueet 4

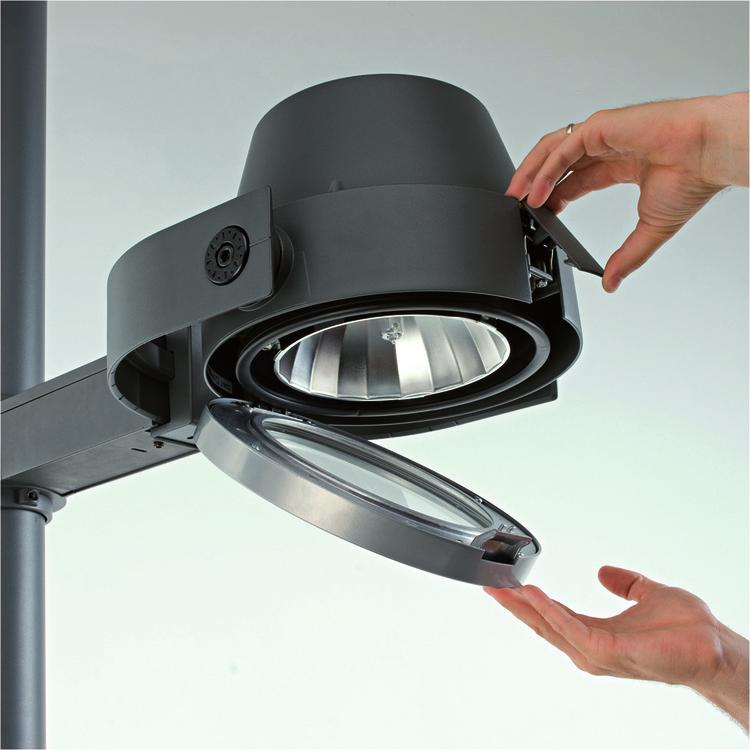

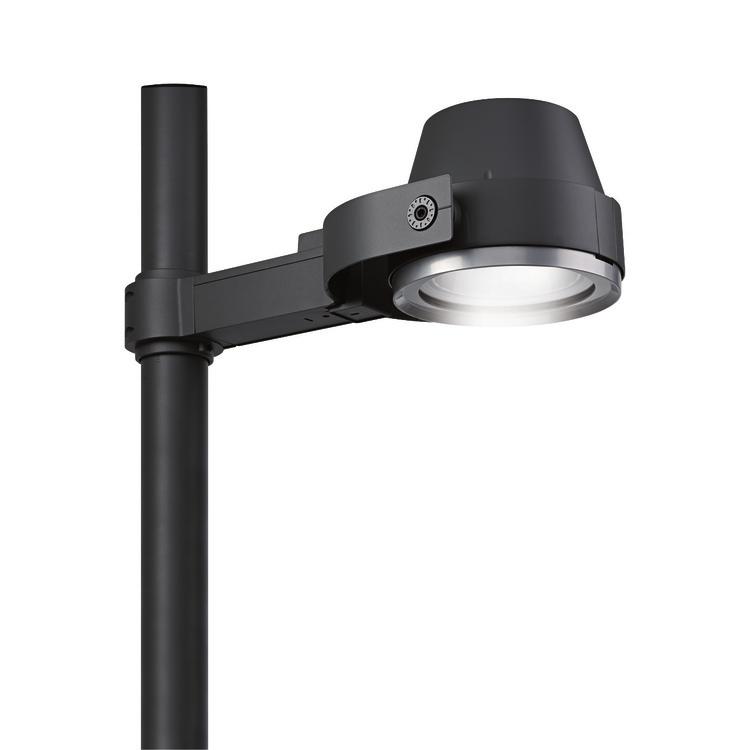

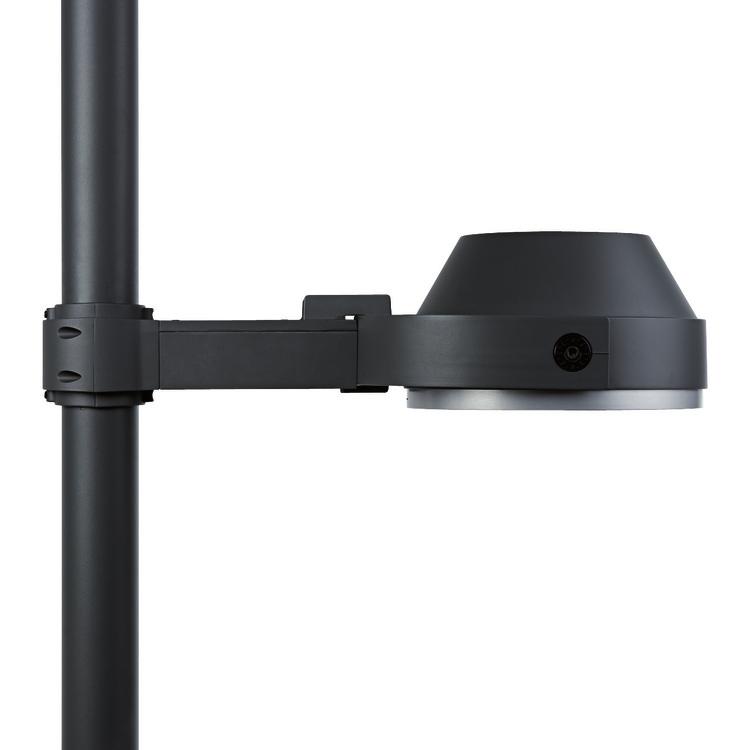

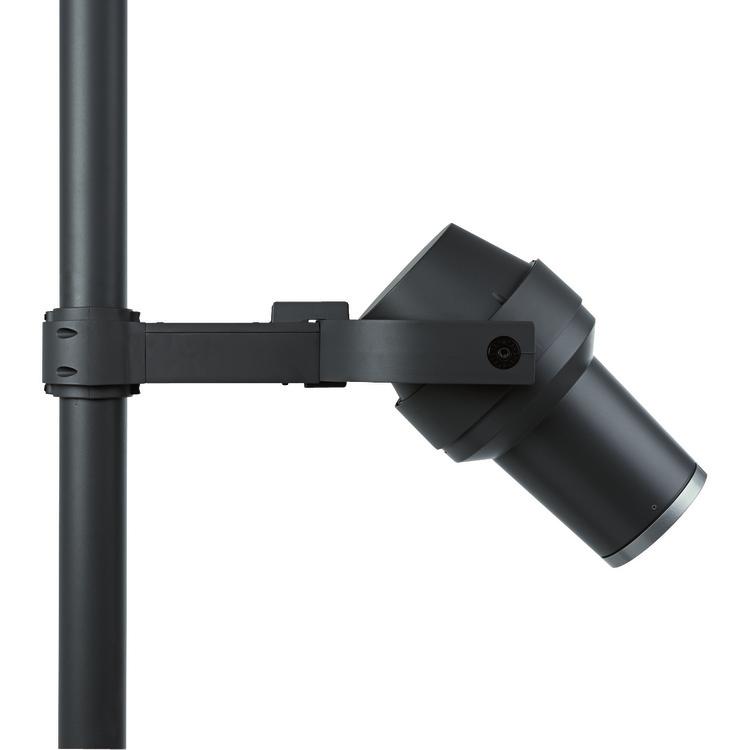

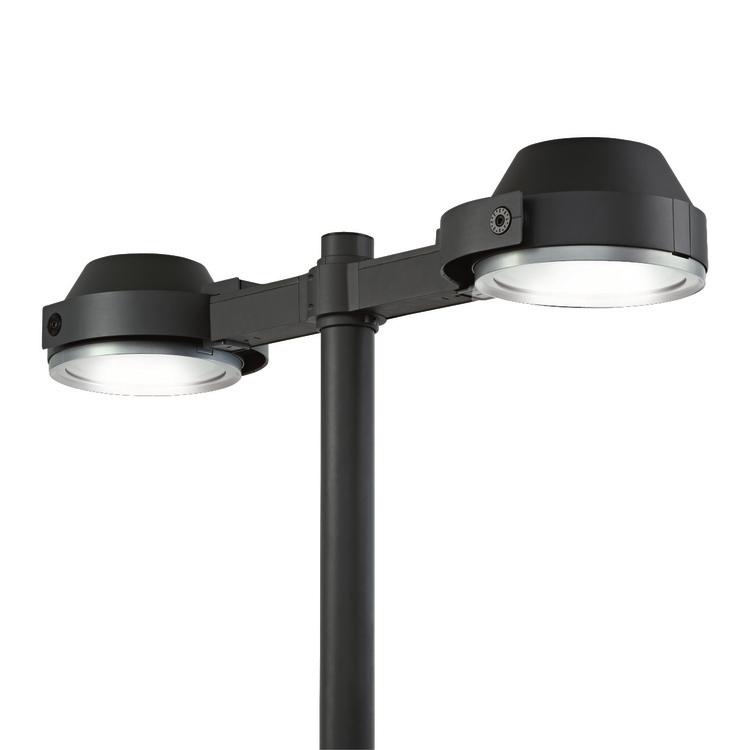

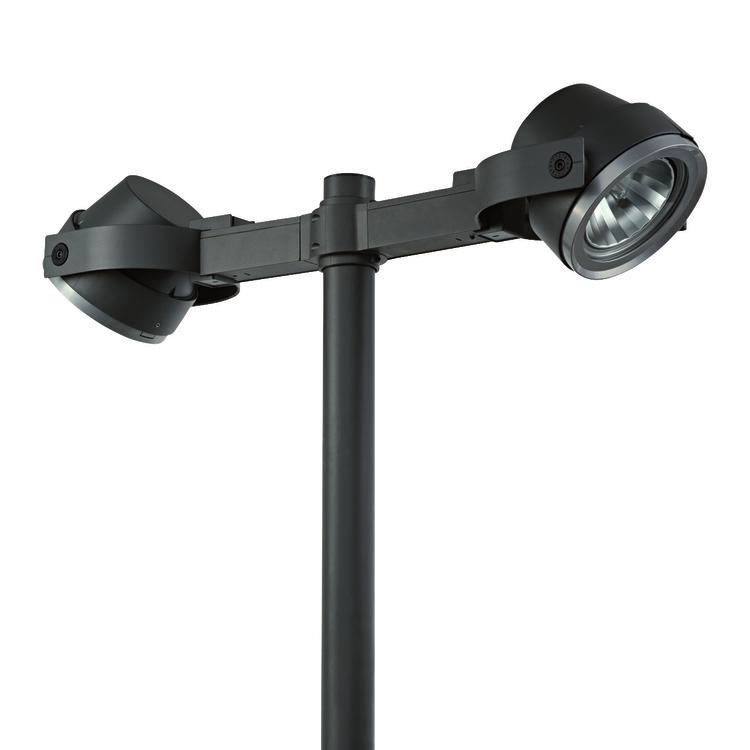

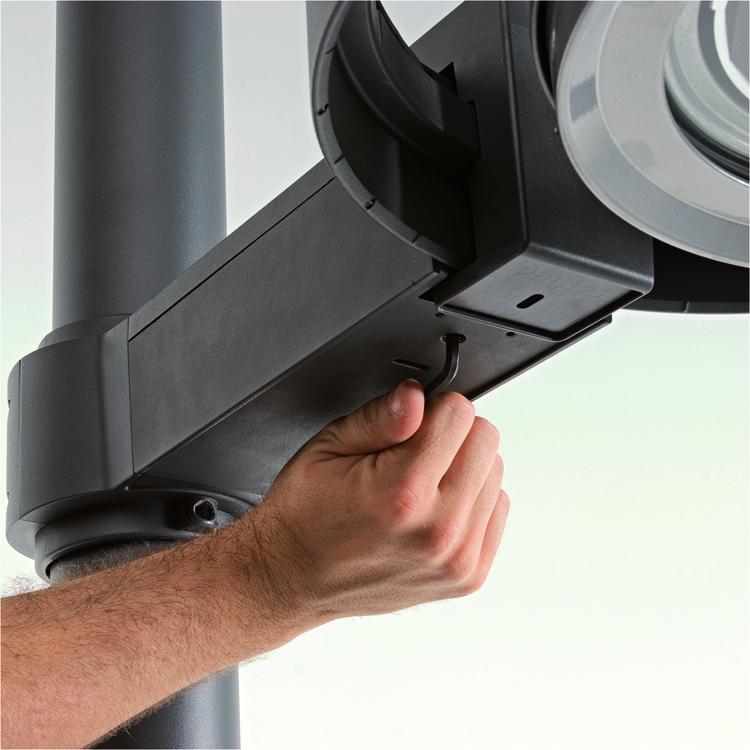

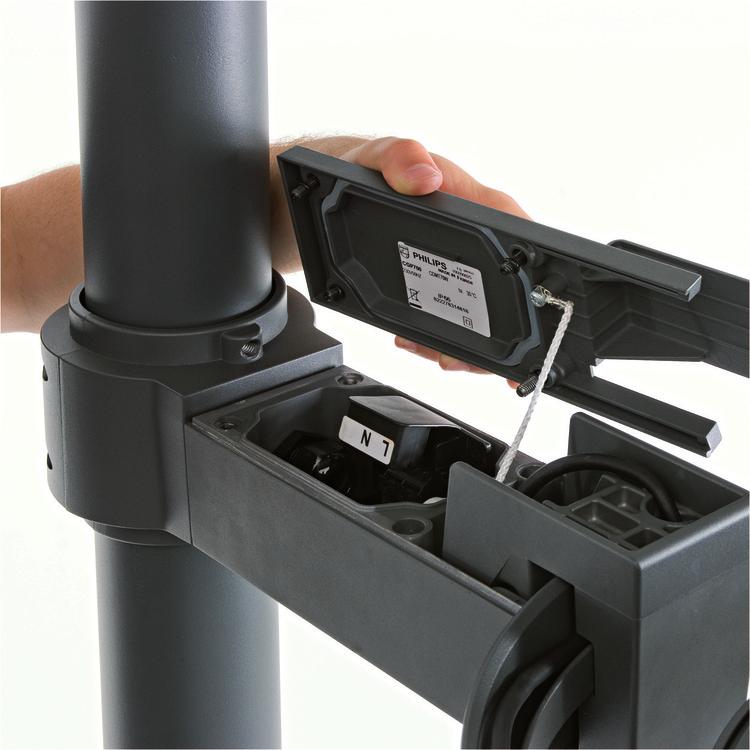

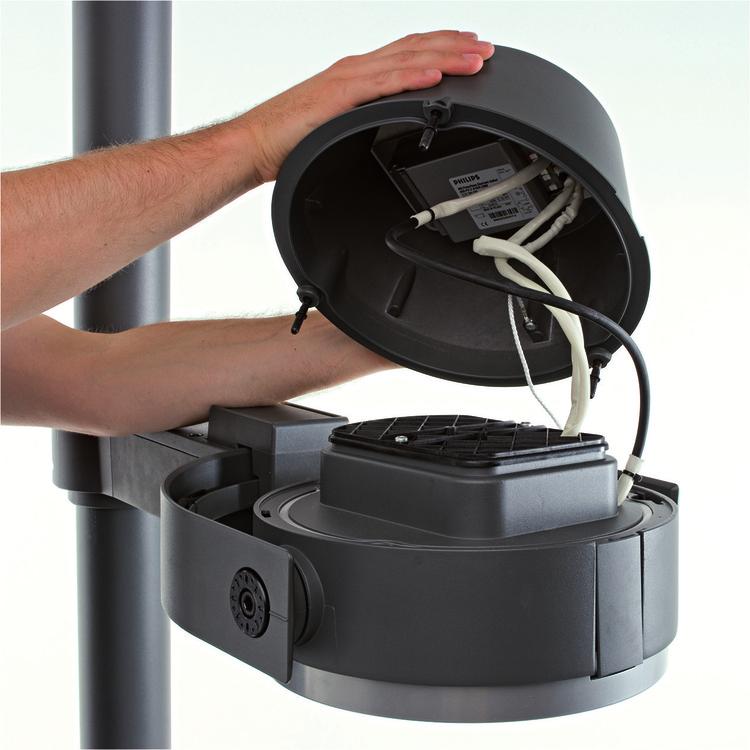

5 Versions CGP700 -kaupunkivalaisin CGP705 -kaupunkivalaisin CGP701 -kaupunkivalaisin Tuotetiedot Kaksi CGP700 - Kaksi kallistettua kaupunkivalaisinta valaisinpylväässä CGP700 -kaupunkivalaisinta valaisinpylväässä Yksi CGP705 ja yksi Vaakasuuntaisen kierron kiinnitys kallistettu CGP700 katuvalaisin valaisinpylväässä Valaisinvarressa on pistoliittimin Helppo pääsy liitäntälaitealustaan varustettu liitäntäkappale poistamalla takakansi 5

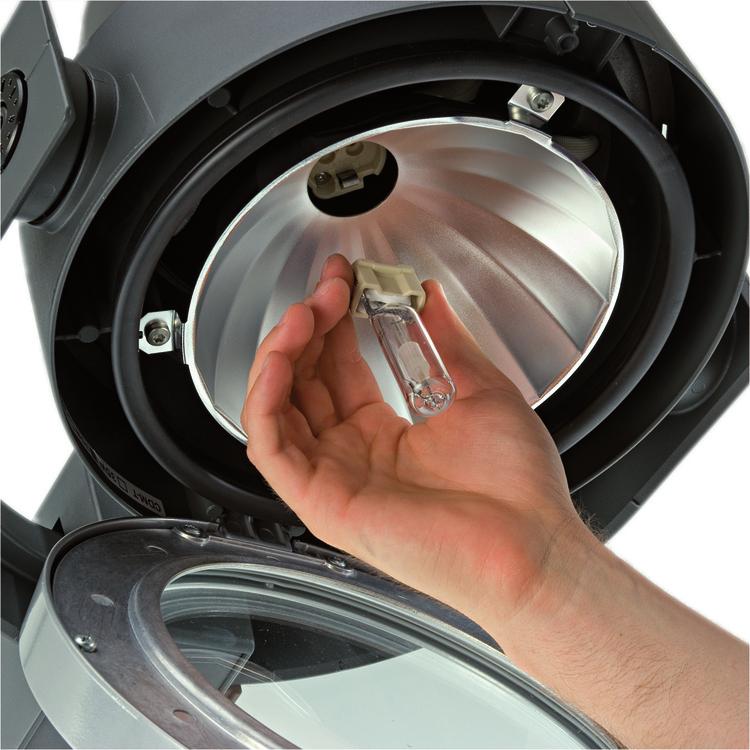

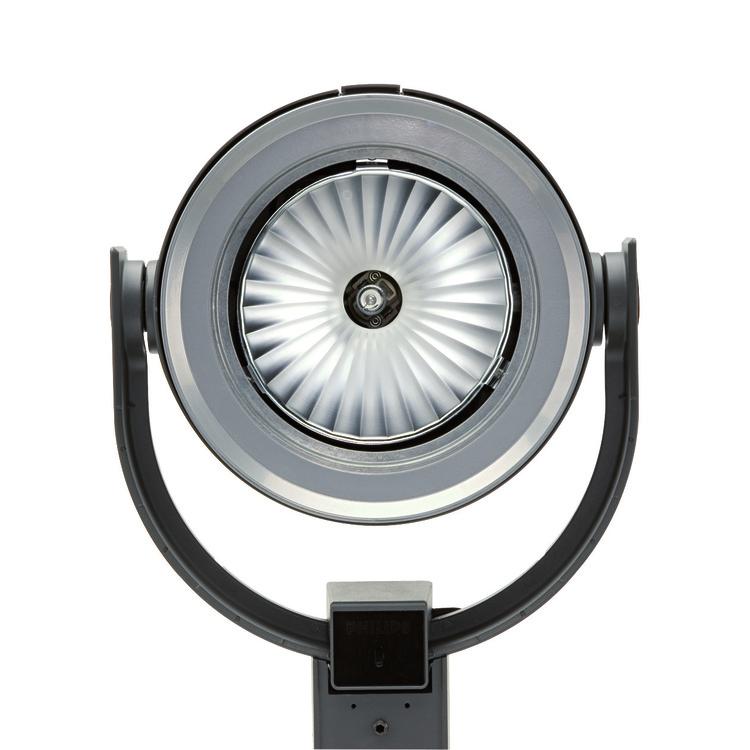

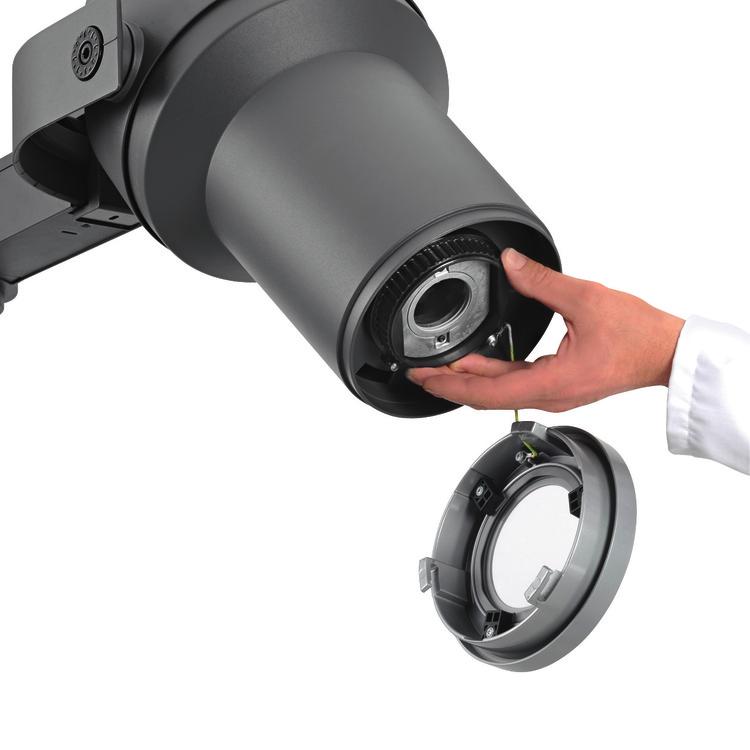

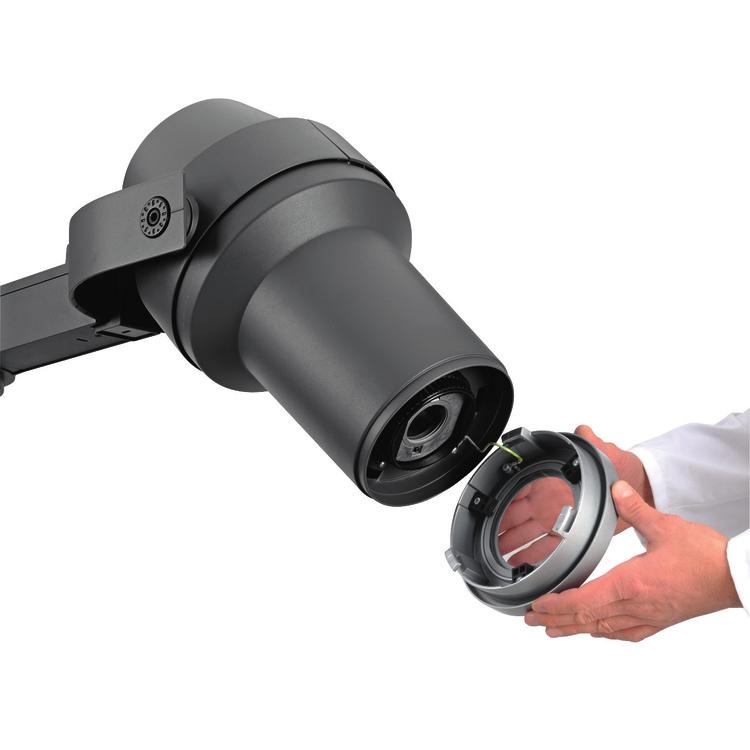

6 Tuotetiedot Helppo pääsy lamppuun Helppo pääsy lamppuun CGP700 - CGP700 - kaupunkivalaisin, kierto kaupunkivalaisin, jossa vaakasuunnassa kapeakeilainen optiikka (4º) CGP700 - CGP700 - kaupunkivalaisin, jossa kaupunkivalaisin, jossa leveäkeilainen keskisuurikeilainen optiikka (20º) optiikka (60º) Kaksi CGP705 - Yksi CGP705 ja yksi kaupunkivalaisinta valaisinpylväässä kallistettu CGP700 kaupunkivalaisin valaisinpylväässä 6

7 Tuotetiedot Vaakasuuntaisen kierron kiinnitys Valaisinvarressa on pistoliittimin varustettu liitäntäkappale Helppo pääsy liitäntälaitealustaan Helppo pääsy lamppuun poistamalla takakansi Helppo pääsy lamppuun CGP705 kaupunkivalaisin, kierto vaakasuunnassa CGP705, keskikokoinen CGP700, pieni 7

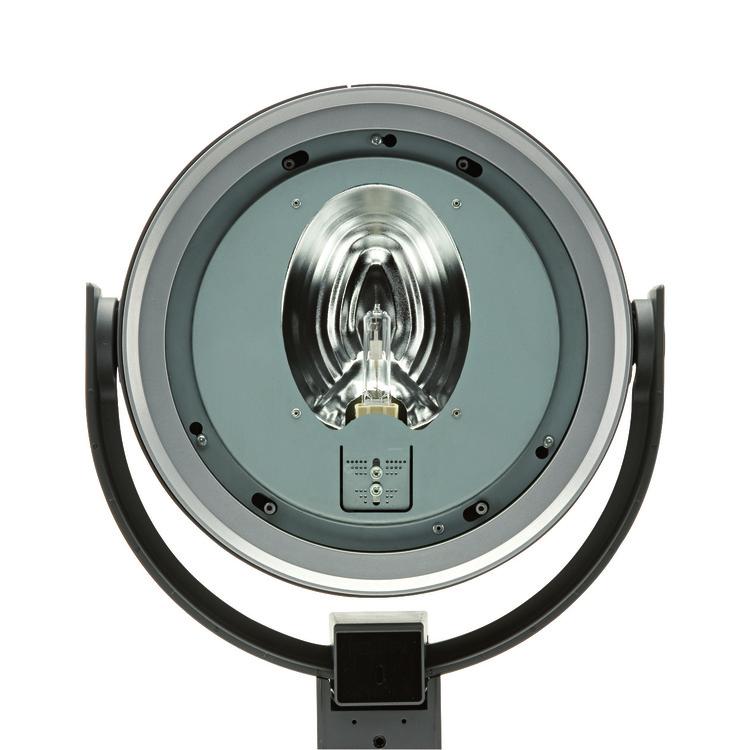

8 Tuotetiedot CGP705 - CGP705 - kaupunkivalaisin, jossa kaupunkivalaisin, jossa Mini T-Pot epäsymmetrinen optiikka :lle (TPS) Hyväksyntä ja käyttökohteet Yleistä tietoa CE-merkintä CE-merkintä order code Mek. iskun suojauskoodi Optisen kuvun/linssin tyyppi FG ENEC-merkintä ENEC-merkintä Suodattimet ja linssit No Liitäntälaite Elektroninen Häikäisysuojan lisävarusteet No Lasia No IK IK07 Mekaaniset tiedot ja runko Harmaa Yleistä tietoa (1/2) Lamppuperheen Lampun Lamppuperheen Lampun order code lisävarusteet Sisältää Osien väri Valonlähteen väri koodi teho order code lisävarusteet Osien väri Valonlähteen väri koodi teho Suoja, Suoja, 150 W Suoja, Kaikki osat 942 Neutraali värjätty Suoja, Kaikki osat 942 Neutraali värjätty Sisältää

9 Sisältää Lamppuperheen Lampun Sisältää Lamppuperheen Lampun order code lisävarusteet Osien väri Valonlähteen väri koodi teho order code lisävarusteet Osien väri Valonlähteen väri koodi teho Suoja, No Suoja, D No Suoja, No Suoja, D 150 W No Suoja, 150 W Suoja, No Suoja, Suoja, - CDM-SA/T 150 W Yleistä tietoa (2/2) order code Optiikan tyyppi Tuoteperheen koodi Kapea keilakulma 4 CGP Keskileveä keilakulma 20º CGP Leveä keilakulma 60 CGP Keskileveä keilakulma 20º CGP Kapea keilakulma 4 CGP Leveä keilakulma 60 CGP Leveä keilakulma 60 CGP700 order code Optiikan tyyppi Tuoteperheen koodi Avoin T-POT pieni CGP Avoin T-POT pieni CGP Avoin T-POT pieni CGP Epäsymmetrinen CGP Epäsymmetrinen CGP CGP CGP Philips Lighting Holding B.V. Kaikki oikeudet pidätetään. Oikeudet spesifikaatioiden muutoksiin pidätetään. Tuotemerkit ovat Philips Lighting Holding B.V. tai heidän omistajiensa omaisuutta , Maaliskuu 13 -
