1 Valintaopas Painos 6

2 Johdanto Tämä opas auttaa sinua valitsemaan oikean tuotteen Tämä valintaopas on kehitetty jotta oikean tuotteen valinta olisi helppoa ja nopeaa. Valitse paras tuote Henkelin portfoliosta ja valitse paras ratkaisu sinun liiketoimintaasi. Henkel toimii maailman laajuisesti, tuotemerkkien ja teknologioiden omat asiantuntijat tarjoavat palveluja. Vahvat tuotemerkit testatuilla ja luotettavilla nimillä kuten Loctite, Teroson, Hysol, Nordbak ovat avain jatkuvaan menestymiseen markkinoilla. Pidä tuotanto käynnissä tee se helposti ja nopeasti Henkel ratkaisut on suunniteltu helpottamaan kunnossapidon ammattilaisten työskentelyä kaikilla teollisuuden aloilla, parantamaan laitteiden luotettavuutta, vähentämään seisokkiaikaa ja laitteiden hajoamista. Tämä opas tarjoaa selkeät, nopeat ja tehokkaat ratkaisut useimpiin ongelmiin. Ongelman ratkaisu Tuoteryhmät Henkelin portfoliossa Tuotelista sisältää tilaustiedot Käytännön työpajat kunnossapidossa auttavat vähentämään kuluja. Opit pienentämään kunnossapitoaikaa ja - sekä samalla lisäämään laitteiden luotettavuutta: Loctite kentällä tapahtuvat kunnossapidon työpajat on suunniteltu vastaamaan tarpeitasi antamaaan kunnossapidon henkilökunnallesi tarvittavat taidot ja työkalut pienentämään seisokkiaikaa ja kunnossapidon kuluja Lisätietoja saat nettisivuiltamme tai paikalliselta Henkelin tekniseltä asiantuntijalta. Käy myös sivuillamme 2

3 Sisältö Ongelmien ratkaisuopas Kierrelukitus Putki- ja kierretiivistys Tasotiivistys Kiinnitys Pikaliimaus Rakenneliimaus Joustava tiivistys ja liimaus Silikonit Joustava tiivistys ja liimaus MS polymeerit Metallitäyteaineet Kulumisenestoaineet Puhdistus Pinnankäsittely Voitelu Kuivavoitelu ja öljyt/rasvat/anti-seize Pinnankäsittely ja ruostesuojaus Tilapäiskorjaustuotteet Laitteet Kunnossapidon työpaja Pumppu & sentrifugi / Vaihteisto & akseli Tuotetilaustieto/hakemisto 3

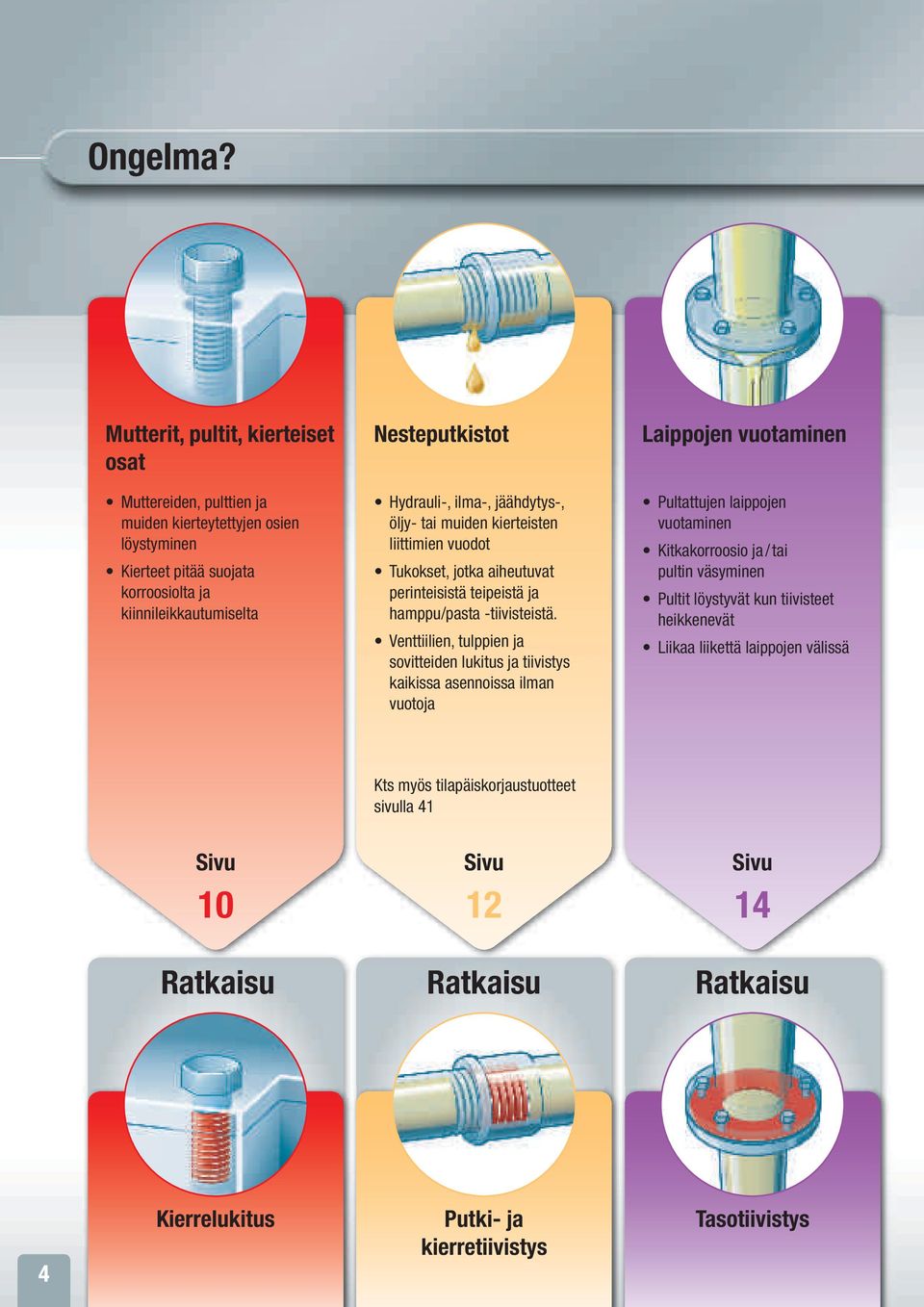

4 Ongelma? Mutterit, pultit, kierteiset osat Muttereiden, pulttien ja muiden kierteytettyjen osien löystyminen Kierteet pitää suojata korroosiolta ja kiinnileikkautumiselta Nesteputkistot Hydrauli-, ilma-, jäähdytys-, öljy- tai muiden kierteisten liittimien vuodot Tukokset, jotka aiheutuvat perinteisistä teipeistä ja hamppu/pasta -tiivisteistä. Venttiilien, tulppien ja sovitteiden lukitus ja tiivistys kaikissa asennoissa ilman vuotoja Laippojen vuotaminen Pultattujen laippojen vuotaminen Kitkakorroosio ja / tai pultin väsyminen Pultit löystyvät kun tiivisteet heikkenevät Liikaa liikettä laippojen välissä Kts myös tilapäiskorjaustuotteet sivulla 41 Sivu Sivu Sivu Ratkaisu Ratkaisu Ratkaisu 4 Kierrelukitus Putki- ja kierretiivistys Tasotiivistys

5 Laakerit, holkit, akselit, sylinterimäiset osat Löystyneet laakerit, holkit, akselit tai sylinterimäiset osat, jotka ovat muuttuneet ovaalin muotoisiksi Kitkakorroosion ja kulumisen estäminen konsentrisissa kokoonpanoissa Lujuuden lisääminen Yksinkertaistaa kokoonpanoprosessia Pienten osien liittäminen Erilaisten materiaalien liittäminen nopeasti Osien liimaaminen väliaikaisesti asennuksen tai korjauksen aikana Rikkinäisten osien uudelleenkäyttö Tuotannon nopeuttaminen Suurten / rakenteellisten osien liittäminen Vahvat, kestävät liitokset erilaisten materiaalien välillä Hitsauksen/niittauksen korvaaminen korroosiovapaalla, vähemmän kuormitetulla liitoksella Sivu Sivu Sivu Ratkaisu Ratkaisu Ratkaisu Kiinnitys Pikaliimaus Rakenneliimaus 5

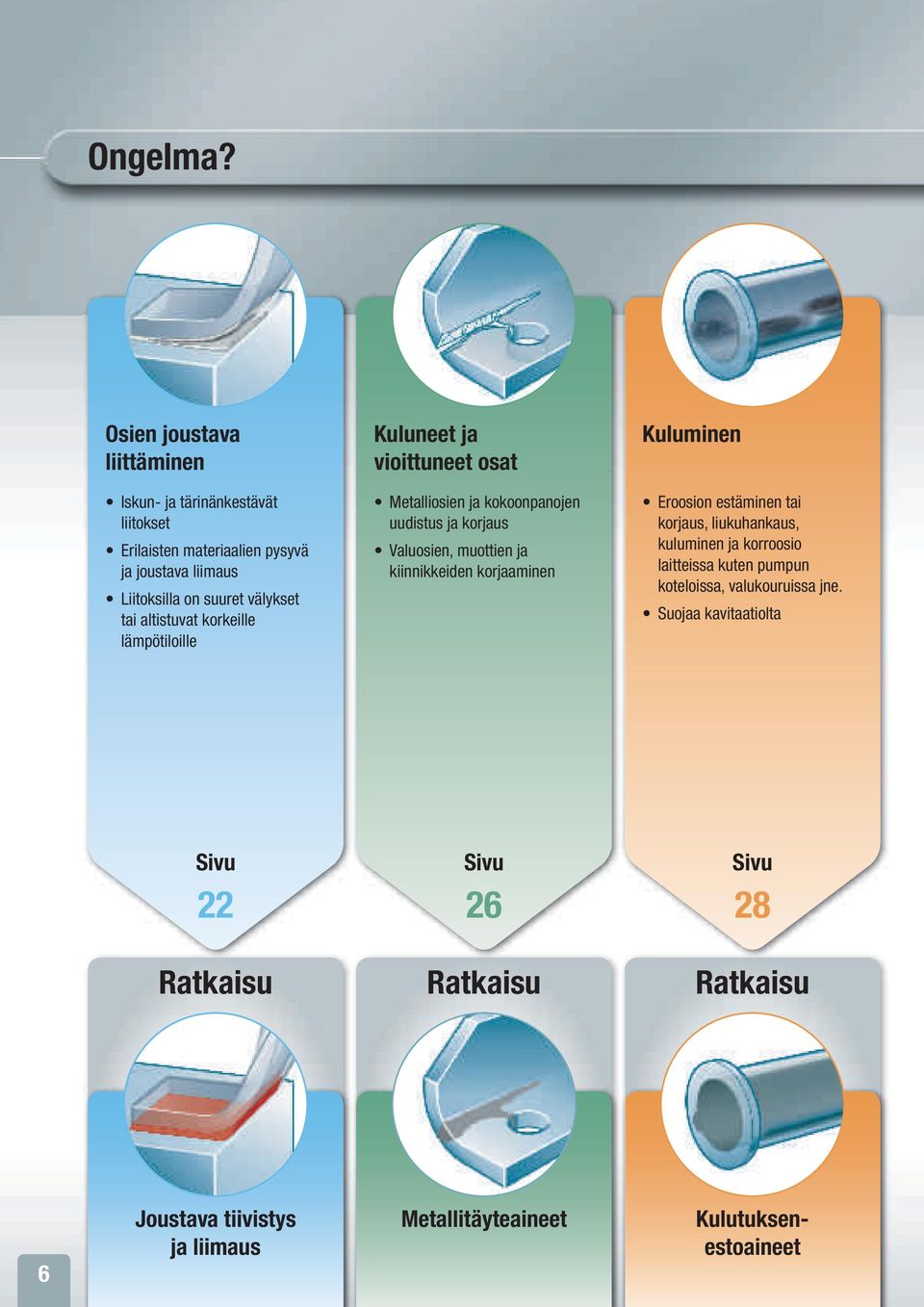

6 Ongelma? Osien joustava liittäminen Iskun- ja tärinänkestävät liitokset Erilaisten materiaalien pysyvä ja joustava liimaus Liitoksilla on suuret välykset tai altistuvat korkeille lämpötiloille Kuluneet ja vioittuneet osat Metalliosien ja kokoonpanojen uudistus ja korjaus Valuosien, muottien ja kiinnikkeiden korjaaminen Kuluminen Eroosion estäminen tai korjaus, liukuhankaus, kuluminen ja korroosio laitteissa kuten pumpun koteloissa, valukouruissa jne. Suojaa kavitaatiolta Sivu Sivu Sivu Ratkaisu Ratkaisu Ratkaisu 6 Joustava tiivistys ja liimaus Metallitäyteaineet Kulutuksenestoaineet

7 Osien ja käsien puhdistusaineet Osien puhdistaminen ennen liimausta/tiivisteaineet Vaikeasti puhdistettavat kovettuneet hartsit, liimat/ tiivisteaineet, vanhat tiivisteet, ja muut aineet ilman pinnan vahingoittamista Sähköliittimien puhdistaminen Musteen, maalin, hartsin ja vaikeasti irroitettavan lian puhdistaminen käsistä veden kanssa tai ilman Hidas liima/ heikko adheesio Öljyisellä,likaantuneella, passiivisilla tai passivoiduilla osilla kovettuva hidas liima/ tiiviste Työskentely kylmissä olosuhteissa Heikko adheesio materiaalilla Voitelu Suojaaminen kitkan aiheuttamalta kulutukselta ja kiinnileikkautumiselta Kestää korkeita lämpötiloja ja vaikeita työskentelyolosuhteita Kts myös tilapäiskorjaustuotteet sivulla 41 Sivu Sivu Sivu Ratkaisu Ratkaisu Ratkaisu Puhdistus Pinnan esikäsittely Voitelu 7

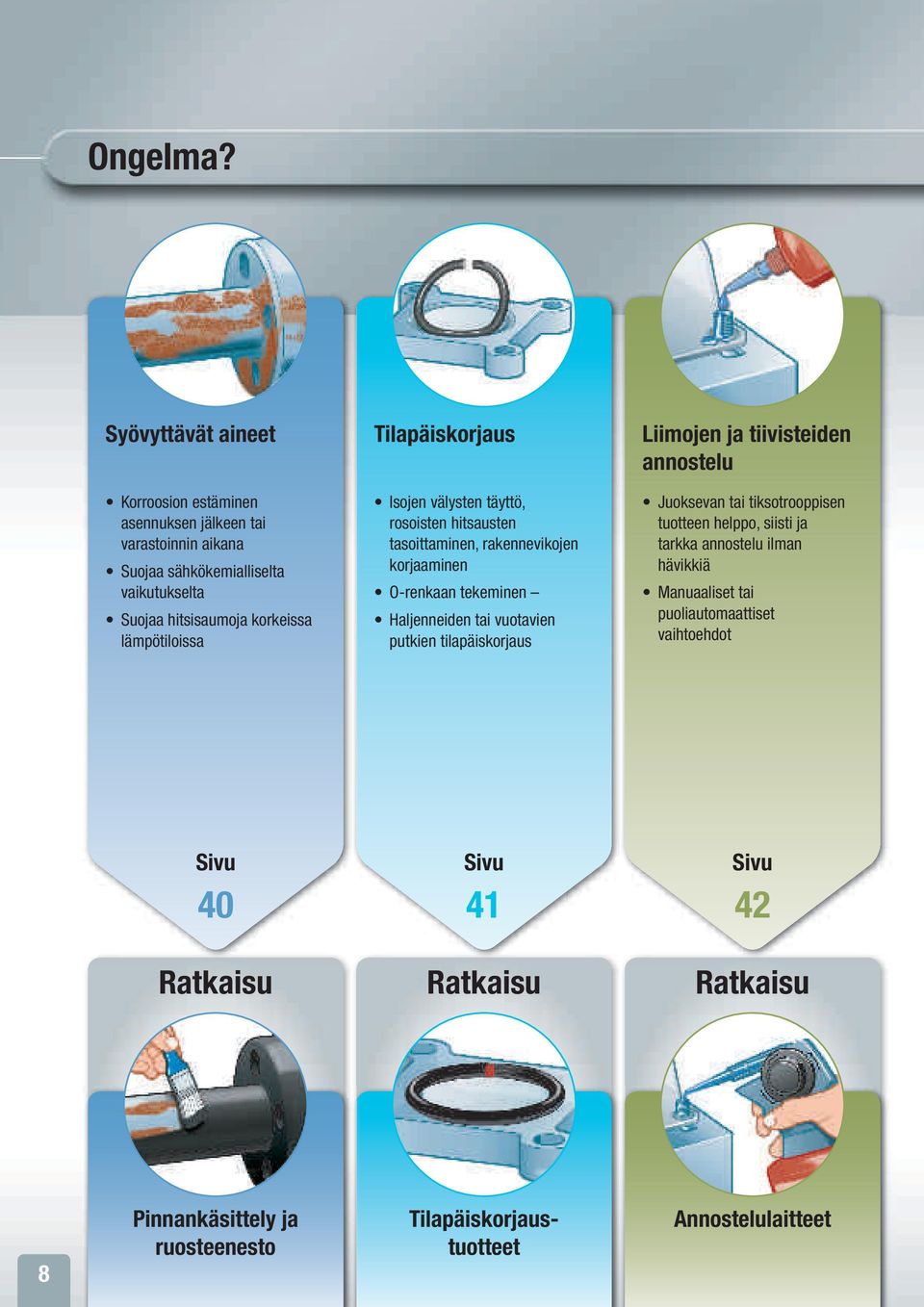

8 Ongelma? Syövyttävät aineet aineet Korroosion estäminen asennuksen jälkeen tai varastoinnin aikana Suojaa sähkökemialliselta vaikutukselta Suojaa hitsisaumoja korkeissa lämpötiloissa Tilapäiskorjaus Isojen välysten täyttö, rosoisten hitsausten tasoittaminen, rakennevikojen korjaaminen O-renkaan tekeminen Haljenneiden tai vuotavien putkien tilapäiskorjaus Liimojen ja tiivisteiden annostelu Juoksevan tai tiksotrooppisen tuotteen helppo, siisti ja tarkka annostelu ilman hävikkiä Manuaaliset tai puoliautomaattiset vaihtoehdot Sivu Sivu Sivu Ratkaisu Ratkaisu Ratkaisu 8 Pinnankäsittely ja ruosteenesto Tilapäiskorjaustuotteet Annostelulaitteet

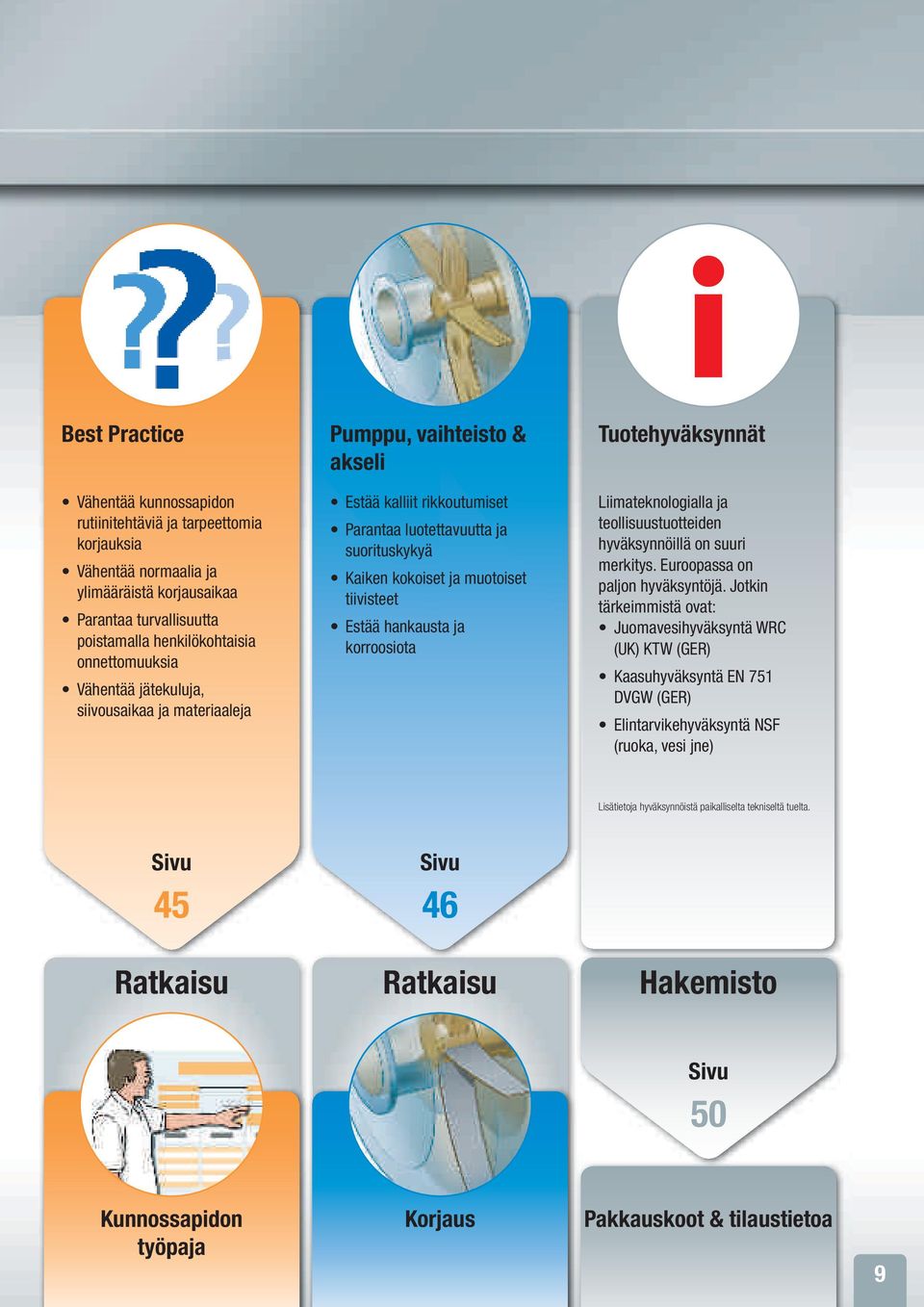

9 Best Practice Vähentää kunnossapidon rutiinitehtäviä ja tarpeettomia korjauksia Vähentää normaalia ja ylimääräistä korjausaikaa Parantaa turvallisuutta poistamalla henkilökohtaisia onnettomuuksia Vähentää jätekuluja, siivousaikaa ja materiaaleja Pumppu, vaihteisto & akseli Estää kalliit rikkoutumiset Parantaa luotettavuutta ja suorituskykyä Kaiken kokoiset ja muotoiset tiivisteet Estää hankausta ja korroosiota Tuotehyväksynnät Liimateknologialla ja teollisuustuotteiden hyväksynnöillä on suuri merkitys. Euroopassa on paljon hyväksyntöjä. Jotkin tärkeimmistä ovat: Juomavesihyväksyntä WRC (UK) KTW (GER) Kaasuhyväksyntä EN 751 DVGW (GER) Elintarvikehyväksyntä NSF (ruoka, vesi jne) Lisätietoja hyväksynnöistä paikalliselta tekniseltä tuelta. Sivu Sivu Ratkaisu Ratkaisu Hakemisto Sivu 50 Kunnossapidon työpaja Korjaus Pakkauskoot & tilaustietoa 9

10 Kierrelukitus Yksikomponenttinen Siisti ja helppo annostella Kestää tärinää Lukitsee ja tiivistää kaikki kierteet Vähentää investointikuluja Vinkkejä: Poista rasva, puhdista ja kuivaa pinnat ennen liiman annostelua käytä Loctite 7063 (kts puhdistusainetta sivu 30/31) Mikäli liima annostellaan alle 5 C, suositellaan esikäsittelyä Loctite 7240 tai Loctite 7649 primerilla (kts pinnankäsittely sivu 32/33) Muoviosien liimaus, ole hyvä ja kts. pikaliimaus sivu 18/19 Onko kaikki metalliosat jo asennettu? Kyllä Kapillaarinen Keskiluja/luja Matala lujuus Neste Neste Neste Ratkaisu Kierteen koko > 6 > 36 > 36 Toiminnallinen lujuus 1 3 tuntia 6 tuntia 2 tuntia Lähtömomentti M10 pultilla 10 Nm 6 Nm 20 Nm Käyttölämpötila -55 C C -55 C C -55 C C Pakkauskoot 10 ml, 50 ml, 250 ml 10 ml, 50 ml, 250 ml 3 ml,5 ml,10 ml, 50 ml, 250 ml Annostelulaite / / / Tyypillinen arvo 22 C asteessa 2 Lisätietoja sivuilla 42/43 Loctite 290 Ihanteellinen esiasennettujen kiinnikkeiden esim. ruuvien, sähköliittimien ja säätöruuvien lukitsemiseen. Loctite 222 Ihanteellinen, kun tarvitaan matalaa lujuuttasäätöruuvien tai asetusruuvien lukitsemiseen. Soveltuu heikoille metalleille, jotka saattavat katketa purkamisen aikana, esim. alumiini tai messinki. P1 NSF Reg. No.: Loctite 243 Tehokas kaikentyyppisillä kierteisillä metallikiinnikkeillä Estää tärinälle altistuvia osia löystymästä, esim pumput, moottorin asennuspultit, vaihdelaatikot tai painokoneet Sallii purkamisen käsityökaluilla huollon aikana Soveltuu öljyisille osille P1 NSF Reg. No.:

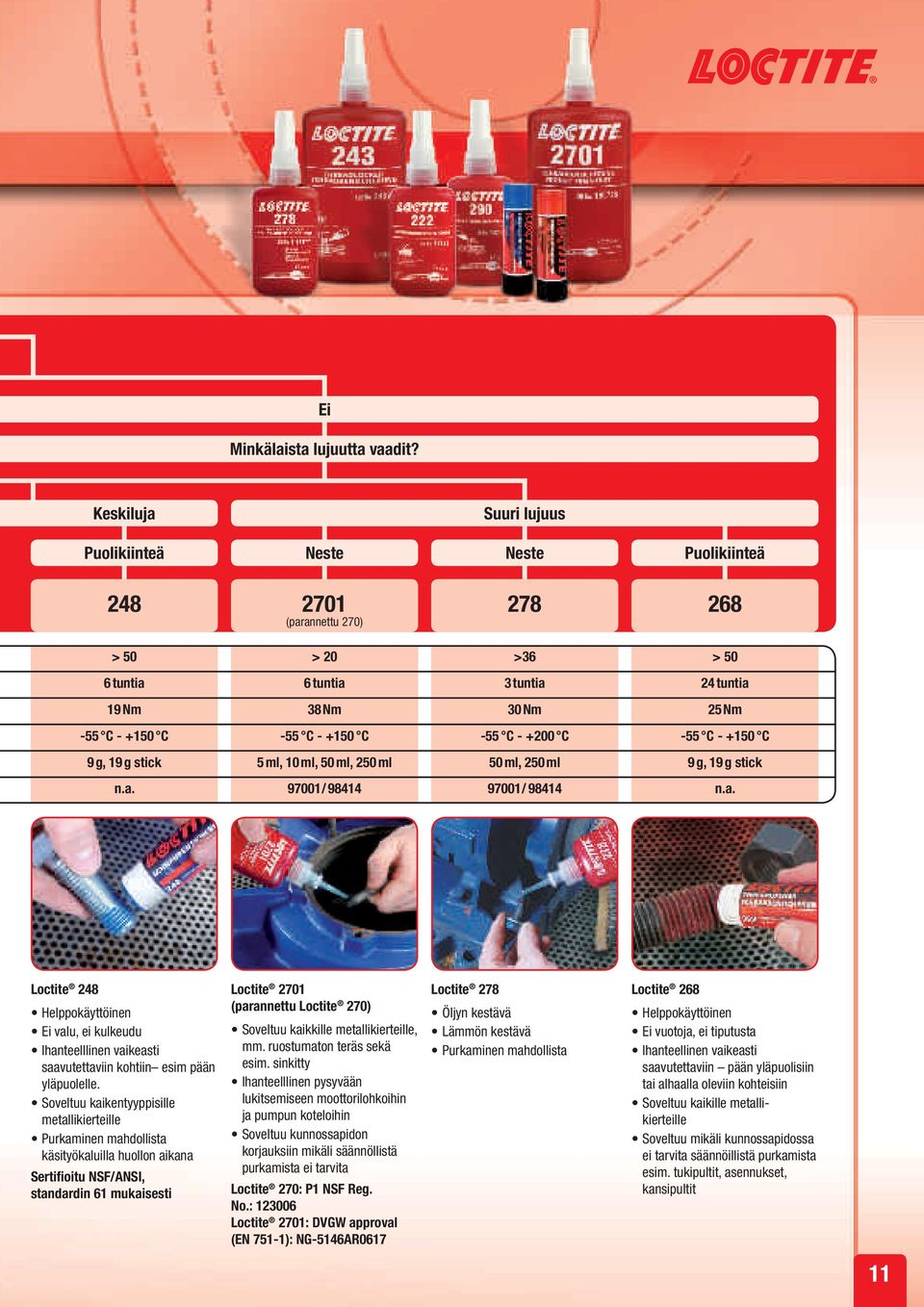

11 Ei Minkälaista lujuutta vaadit? Keskiluja Suuri lujuus Puolikiinteä Neste Neste Puolikiinteä (parannettu 270) > 50 > 20 >36 > 50 6 tuntia 6 tuntia 3 tuntia 24 tuntia 19 Nm 38 Nm 30 Nm 25 Nm -55 C C -55 C C -55 C C -55 C C 9 g, 19 g stick 5 ml, 10 ml, 50 ml, 250 ml 50 ml, 250 ml 9 g, 19 g stick n.a / / n.a. Loctite 248 Helppokäyttöinen Ei valu, ei kulkeudu Ihanteelllinen vaikeasti saavutettaviin kohtiin esim pään yläpuolelle. Soveltuu kaikentyyppisille metallikierteille Purkaminen mahdollista käsityökaluilla huollon aikana Sertifioitu NSF/ANSI, standardin 61 mukaisesti Loctite 2701 (parannettu Loctite 270) Soveltuu kaikkille metallikierteille, mm. ruostumaton teräs sekä esim. sinkitty Ihanteelllinen pysyvään lukitsemiseen moottorilohkoihin ja pumpun koteloihin Soveltuu kunnossapidon korjauksiin mikäli säännöllistä purkamista ei tarvita Loctite 270: P1 NSF Reg. No.: Loctite 2701: DVGW approval (EN 751-1): NG-5146AR0617 Loctite 278 Öljyn kestävä Lämmön kestävä Purkaminen mahdollista Loctite 268 Helppokäyttöinen Ei vuotoja, ei tiputusta Ihanteellinen vaikeasti saavutettaviin pään yläpuolisiin tai alhaalla oleviin kohteisiin Soveltuu kaikille metallikierteille Soveltuu mikäli kunnossapidossa ei tarvita säännöillistä purkamista esim. tukipultit, asennukset, kansipultit 11

12 Putki- ja kierretiivistys Yksikomponenttinen Ei virumista, kutistumista eikä tuki verkostoa Korvaa teipin sekä hampun ja pastan Purkaminen mahdollista Vinkkejä: Poista rasva, puhdista ja kuivaa pinnat ennen liiman annostelua käytä Loctite 7063 (ktspuhdistus sivuilla 30/31) Mikäli anaerobista tiivistettä (Loctite 542, 561, 572, 577 tai 586) annostellaan alle 5 C, suositellaan esikäsittelyä Loctite 7240 tai Loctite 7649 aktivaattorilla (Kts pinnankäsittely sivuilla 32/33) Ovatko osat metallia tai muovia? Metalli-, muovi- tai molempia Tarvitseeko kokoonpanoa säätää jälkikäteen? Kyllä Ei Hienoja Nauha Geeli Neste Ratkaisu Tiivistettävä materiaali Metalli, muovi tai molemmat Metalli, muovi tai molemmat Metalli Maksimi putken koko Testattu 4" 3" 3/4" Purkulujuus Matala Matala Keskiluja Välitön alhaisen paineen kesto Kyllä (täysi paine) Kyllä Ei Käyttölämpötila -50 C C -50 C C -55 C C Pakkauskoot 50 m, 150 m nauha 100 ml 10 ml, 50 ml, 250 ml Annostelulaite 1 Ei saatavilla Ei saatavilla / Lisätietoja sivuilla 42/43 Loctite 55 Loctite 5331 Loctite Ei kovetu, kestää välittömästi painetta WRC listattu juomavedelle85 C asteeseen saakka Täyttää BS 6920 KTW hyväksynnän kylmälle ja kuumalle vedelle DVGW hyväksyntä (No. DV-5142AU 0166) kaasulle ja vedelle Testattu EN Luokka Arp ja DIN sertifioinnin mukaisesti Sertifioitu ANSI/NSF standardin 61mukaisesti Ihanteelli muovi- tai muovi/ metallikierteillä kuuma- ja kylmävesiputkistoissa esim. teollisuus- ja maatalouden muovisissa putkistoissa tai sadevesijärjestelmissä. WRC hyväksytty juomavesiputkistoille 85 C asteeseen saakka Vastaa BS 6920 DVGW hyväksyntää (No. NG-5146AR0618) kaasulle ja vedelle Testattu EN mukaisesti P1 NSF Reg. No.: Ihanteellinen hienoille kierteille hydrauli-, paineilma- ja yleiskiinnikkeissä DVGW hyväksyntä (EN 751-1): NG-5146AR0855

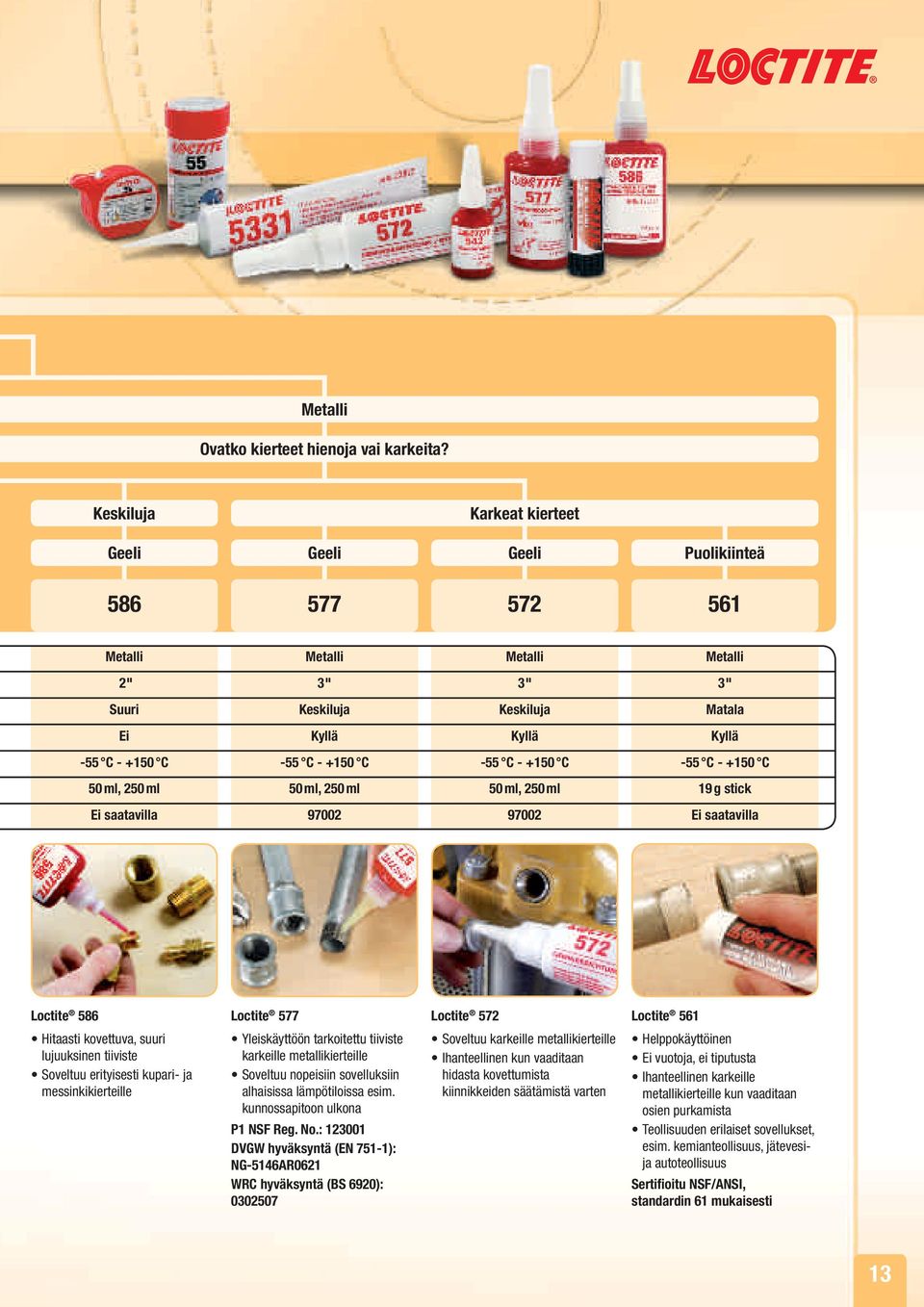

13 Metalli Ovatko kierteet hienoja vai karkeita? Keskiluja Karkeat kierteet Geeli Geeli Geeli Puolikiinteä Metalli Metalli Metalli Metalli 2" 3" 3" 3" Suuri Keskiluja Keskiluja Matala Ei Kyllä Kyllä Kyllä -55 C C -55 C C -55 C C -55 C C 50 ml, 250 ml 50 ml, 250 ml 50 ml, 250 ml 19 g stick Ei saatavilla Ei saatavilla Loctite 586 Loctite 577 Loctite 572 Loctite 561 Hitaasti kovettuva, suuri lujuuksinen tiiviste Soveltuu erityisesti kupari- ja messinkikierteille Yleiskäyttöön tarkoitettu tiiviste karkeille metallikierteille Soveltuu nopeisiin sovelluksiin alhaisissa lämpötiloissa esim. kunnossapitoon ulkona P1 NSF Reg. No.: DVGW hyväksyntä (EN 751-1): NG-5146AR0621 WRC hyväksyntä (BS 6920): Soveltuu karkeille metallikierteille Ihanteellinen kun vaaditaan hidasta kovettumista kiinnikkeiden säätämistä varten Helppokäyttöinen Ei vuotoja, ei tiputusta Ihanteellinen karkeille metallikierteille kun vaaditaan osien purkamista Teollisuuden erilaiset sovellukset, esim. kemianteollisuus, jätevesija autoteollisuus Sertifioitu NSF/ANSI, standardin 61 mukaisesti 13

14 Tasotiivistys Yksikomponenttinen Täyttää kaikki välykset ei tarvita pinnan tasoittamista Ei säätämistä ei uudelleen kiristystä Erinomainen välitön tiiveys Kestää painetta kovetuttuaan Sallii purkamisen Vinkkejä: Poista vanhan tiivisteen jäänteet Loctite 7200 tiivisteen poistajalla Poista rasva, puhdista ja kuivaa pinnat ennen liiman annostelua Loctite 7063 puhdistuaineella (kts puhdistus sivuilla 30/31) Mikäli anaerobista tiivistettä annostellaan alle 5 C, suositellaan esikäsittelyä Loctite 7240 tai Loctite 7649 aktivaattorilla (kts pinnankäsittely sivuilla 32/33) Tarvitseeko olemassa olevan tiivisteen toimia sovitteena? Kyllä Päällystä olemassa oleva tiiviste Jopa 0.25 mm Metallit Pasta Geeli Pasta Ratkaisu Laipan tyyppi Jäykkä Jäykkä Jäykkä Kovettamismenetelmä Anaerobinen Anaerobinen Anaerobinen Öljynkestävä Erinomainen Erinomainen Erinomainen Vesi/glykolinkestävä Keskinkertainen Erinomainen Erinomainen Käyttölämpötila -55 C C -55 C C -55 C C Pakkauskoot 50 ml, 300 ml patruuna 50 ml, 160 ml patruuna, 250 ml 25 ml ruisku, 50 ml, 300 ml patruuna Annostelulaite , , Lisätietoja sivuilla 42/43 Loctite 5203 Sallii metalli/metallia vasten tiivistettyjen laippojen helpon purkamisen Ihanteellinen antamaan lisätiiveyttä päällystettyjen ja käytettyjen metallitiivisteiden kanssa Loctite 574 Ihanteellinen kaikillä jäykillä metalliosilla, esim. valurautakomponentit ja pumpun kotelot Loctite 518 Ihanteellinen jäykille rauta-, teräs- ja alumiinilaipoille P1 NSF Reg. No.:

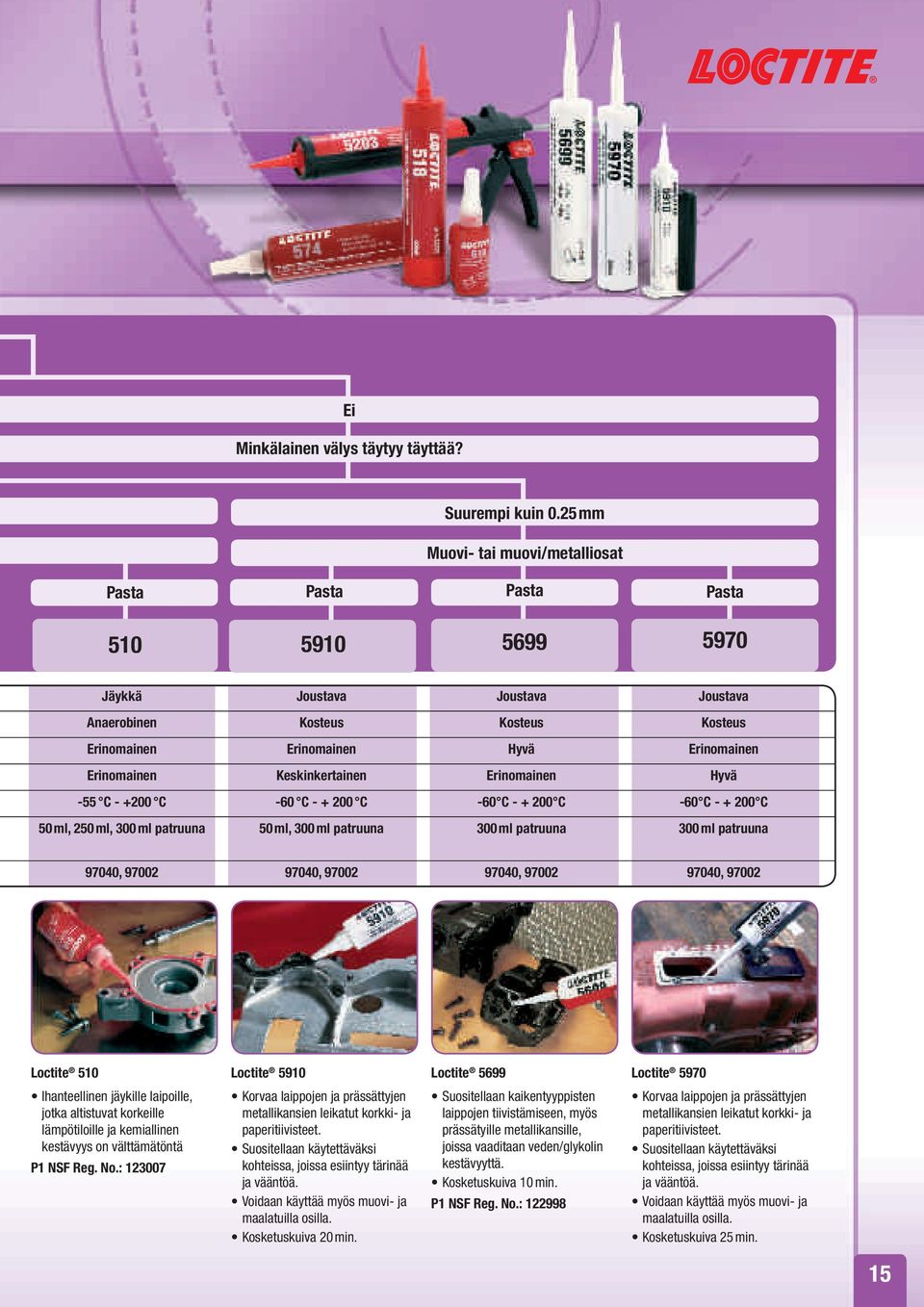

15 Ei Minkälainen välys täytyy täyttää? Suurempi kuin 0.25 mm Muovi- tai muovi/metalliosat Pasta Pasta Pasta Pasta Jäykkä Joustava Joustava Joustava Anaerobinen Kosteus Kosteus Kosteus Erinomainen Erinomainen Hyvä Erinomainen Erinomainen Keskinkertainen Erinomainen Hyvä -55 C C -60 C C -60 C C -60 C C 50 ml, 250 ml, 300 ml patruuna 50 ml, 300 ml patruuna 300 ml patruuna 300 ml patruuna 97040, , , , Loctite 510 Loctite 5910 Loctite 5699 Loctite 5970 Ihanteellinen jäykille laipoille, jotka altistuvat korkeille lämpötiloille ja kemiallinen kestävyys on välttämätöntä P1 NSF Reg. No.: Korvaa laippojen ja prässättyjen metallikansien leikatut korkki- ja paperitiivisteet. Suositellaan käytettäväksi kohteissa, joissa esiintyy tärinää ja vääntöä. Voidaan käyttää myös muovi- ja maalatuilla osilla. Kosketuskuiva 20 min. Suositellaan kaikentyyppisten laippojen tiivistämiseen, myös prässätyille metallikansille, joissa vaaditaan veden/glykolin kestävyyttä. Kosketuskuiva 10 min. P1 NSF Reg. No.: Korvaa laippojen ja prässättyjen metallikansien leikatut korkki- ja paperitiivisteet. Suositellaan käytettäväksi kohteissa, joissa esiintyy tärinää ja vääntöä. Voidaan käyttää myös muovi- ja maalatuilla osilla. Kosketuskuiva 25 min. 15

16 Sylinterimäisten osien kiinnitys Yksikomponenttinen Täyttää välykset 100 % kontakti Estää korroosiota Kuormitus ja jännite jakaantuu tasaisesti koko liitokselle. Kestää suuria kuormituksia Poistaa kitkakorroosiota. Vinkkejä: Poista rasva, puhdista ja kuivaa pinnat ennen liiman annostelua käytä Loctite 7063 puhdistusainetta (kts puhdistus sivuilla 30/31) Jos liima annostellaan alle 5 C, esikäsittelyä Loctite 7240 tai Loctite 7649 aktivaattorilla suositellaan (kts pinnankäsittely sivuilal 32/33) Voidaan käyttää myös olemassa olevan liitoksen lujuuden parantamiseen. Onko liitos väljä tai pahasti kulunut? Kyllä Kokoonpano täytyy purkaa Ratkaisu Geeli 660 (aktivaattorin 7240 kanssa) Neste 641 Maksimivälys > 0.5 mm > 0.1 mm Vaadittava lujuus Suuri Keskiluja Käsittelylujuus 1 20 min. 30 min. Käyttölämpötila -55 C C -55 C C Pakkauskoot 50 ml 10 ml, 50 ml, 250 ml Annostelulaite 2 n.a / Huonelämpötilassa teräskappaleilla 2 Lisätietoja sivuilla 42/43 * Lämpökovettamisen jälkeen 180 C asteessa 30 min. 16 Loctite 660 (käytä Loctite 7240 aktivaattorin kanssa) Ihanteellinen kuluneiden konsentristen osien korjaamiseen ilman koneistamista. Mahdollistaa huonokuntoisten suunnattujen laakereiden, kartioiden tai sylinterimäisten kiilojen uudelleen käytön. Soveltuu sylinterimäisille kiiloille. P1 NSF Reg. No.: Loctite 641 Ihanteellinen osille, jotka puretaan jälkikäteen esim. laakerin kiinnittäminen akseliin ja pesään.

17 Ei > 230 C > 175 C Purkamista ei vaadita Vaadittava lämpötila? > 150 C Välys 0.25 mm Välys 0.1 mm Neste Neste Neste Neste (parannettu 601) > 0.2 mm > 0.15 mm > 0.25 mm > 0.1 mm Suuri Suuri Suuri Suuri 60 min. 5 min. 8 min. 8 min. -55 C C * -55 C C -55 C C -55 C C 50 ml, 250 ml 10 ml, 50 ml, 250 ml 10 ml, 50 ml, 250 ml 10 ml, 50 ml, 250 ml 97001/ / / / Loctite 620 Hyvä lämmönkesto Ihanteellinen jäähdyttimien ohjaustappien kiinnittämiseen, pumpun pesän holkkien kiinnitykseen ja laakereiden kiinnitykseen ajoneuvojen vaihteistoissa. DVGW hyväksyntä (EN 751-1): NG-5146AR0622 Loctite 648 Erittäin hyvä lämmönkesto Suositellaan sylinterimäisille osille, joissa on välys tai puristustiukkuus esim. holkit ja laakerit, tiivisteet ja sylinteritiivisteet. WRC hyväksyntä (BS 6920): Loctite 638 Antaa parhaan kestävyyden dynaamiselle, aksiaaliselle ja säteittäiselle kuormalle. Suositellaan akseleiden hammaspyörien, hihnapyörien ja sylinterimäisten osien kiinnittämiseen. P1 NSF Reg. No.: DVGW hyväksyntä (EN 751-1): NG-5146AR0619 WRC hyväksyntä (BS 6920): KTW Juomavesihyväksyntä Loctite 603 (parannettu Loctite 601) Ihanteellinen tarkkasovitteisten osien kiinnittämiseen. Sylinterimäisille soviteosille, joissa täydellinen rasvanpoisto ei ole mahdollista. Hyväksytty laakereille. P1 NSF Reg. No.: WRC hyväksyntä (BS 6920):

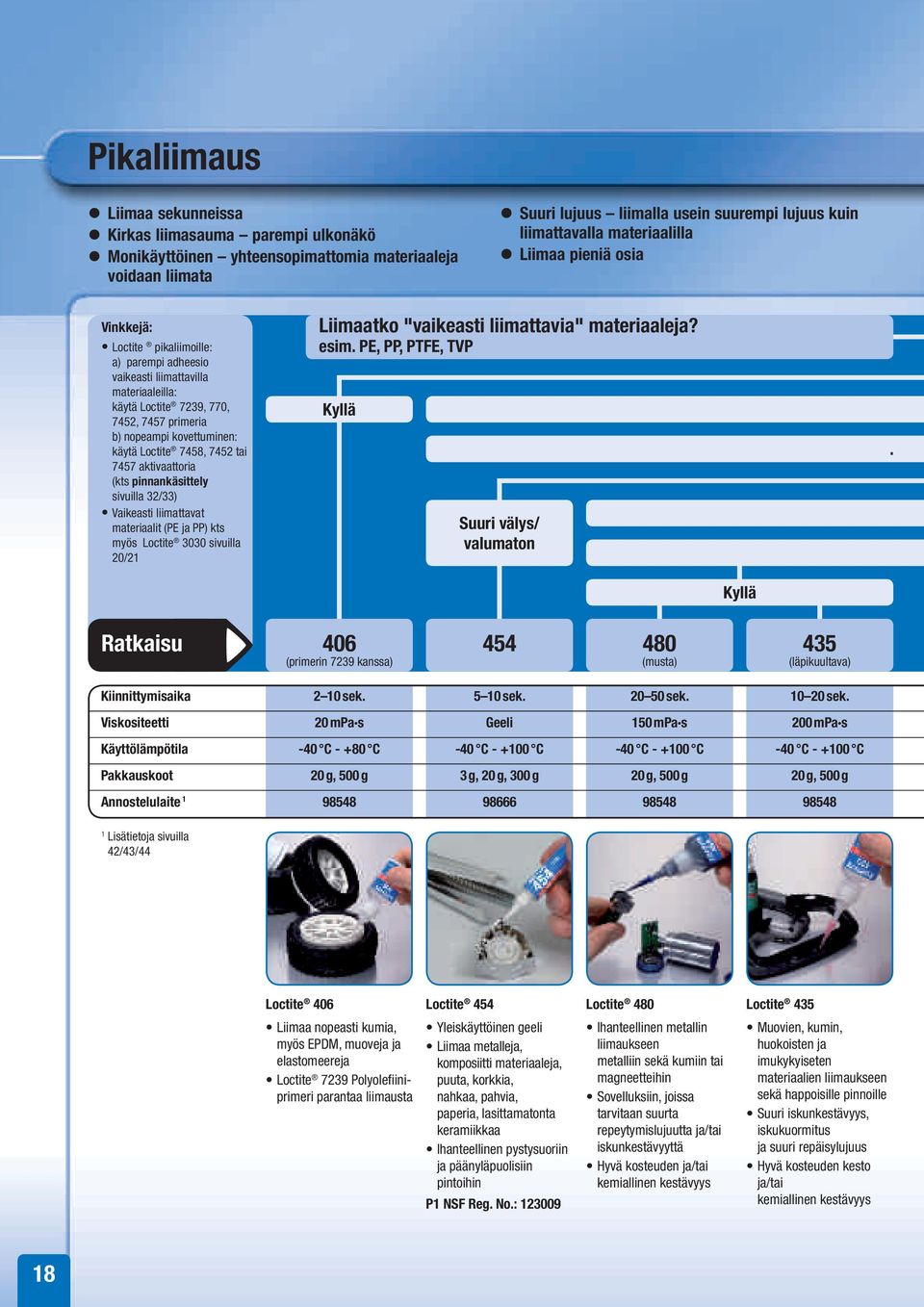

18 Pikaliimaus l Liimaa sekunneissa l Kirkas liimasauma parempi ulkonäkö l Monikäyttöinen yhteensopimattomia materiaaleja voidaan liimata l Suuri lujuus liimalla usein suurempi lujuus kuin liimattavalla materiaalilla l Liimaa pieniä osia Vinkkejä: Loctite pikaliimoille: a) parempi adheesio vaikeasti liimattavilla materiaaleilla: käytä Loctite 7239, 770, 7452, 7457 primeria b) nopeampi kovettuminen: käytä Loctite 7458, 7452 tai 7457 aktivaattoria (kts pinnankäsittely sivuilla 32/33) Vaikeasti liimattavat materiaalit (PE ja PP) kts myös Loctite 3030 sivuilla 20/21 Liimaatko "vaikeasti liimattavia" materiaaleja? esim. PE, PP, PTFE, TVP Kyllä Suuri välys/ valumaton. Kyllä Ratkaisu (primerin 7239 kanssa) (musta) (läpikuultava) Kiinnittymisaika 2 10 sek sek sek sek. Viskositeetti 20 mpa s Geeli 150 mpa s 200 mpa s Käyttölämpötila -40 C C -40 C C -40 C C -40 C C Pakkauskoot 20 g, 500 g 3 g, 20 g, 300 g 20 g, 500 g 20 g, 500 g Annostelulaite Lisätietoja sivuilla 42/43/44 Loctite 406 Loctite 454 Loctite 480 Loctite 435 Liimaa nopeasti kumia, myös EPDM, muoveja ja elastomeereja Loctite 7239 Polyolefiiniprimeri parantaa liimausta Yleiskäyttöinen geeli Liimaa metalleja, komposiitti materiaaleja, puuta, korkkia, nahkaa, pahvia, paperia, lasittamatonta keramiikkaa Ihanteellinen pystysuoriin ja päänyläpuolisiin pintoihin P1 NSF Reg. No.: Ihanteellinen metallin liimaukseen metalliin sekä kumiin tai magneetteihin Sovelluksiin, joissa tarvitaan suurta repeytymislujuutta ja/tai iskunkestävyyttä Hyvä kosteuden ja/tai kemiallinen kestävyys Muovien, kumin, huokoisten ja imukykyiseten materiaalien liimaukseen sekä happoisille pinnoille Suuri iskunkestävyys, iskukuormitus ja suuri repäisylujuus Hyvä kosteuden kesto ja/tai kemiallinen kestävyys 18

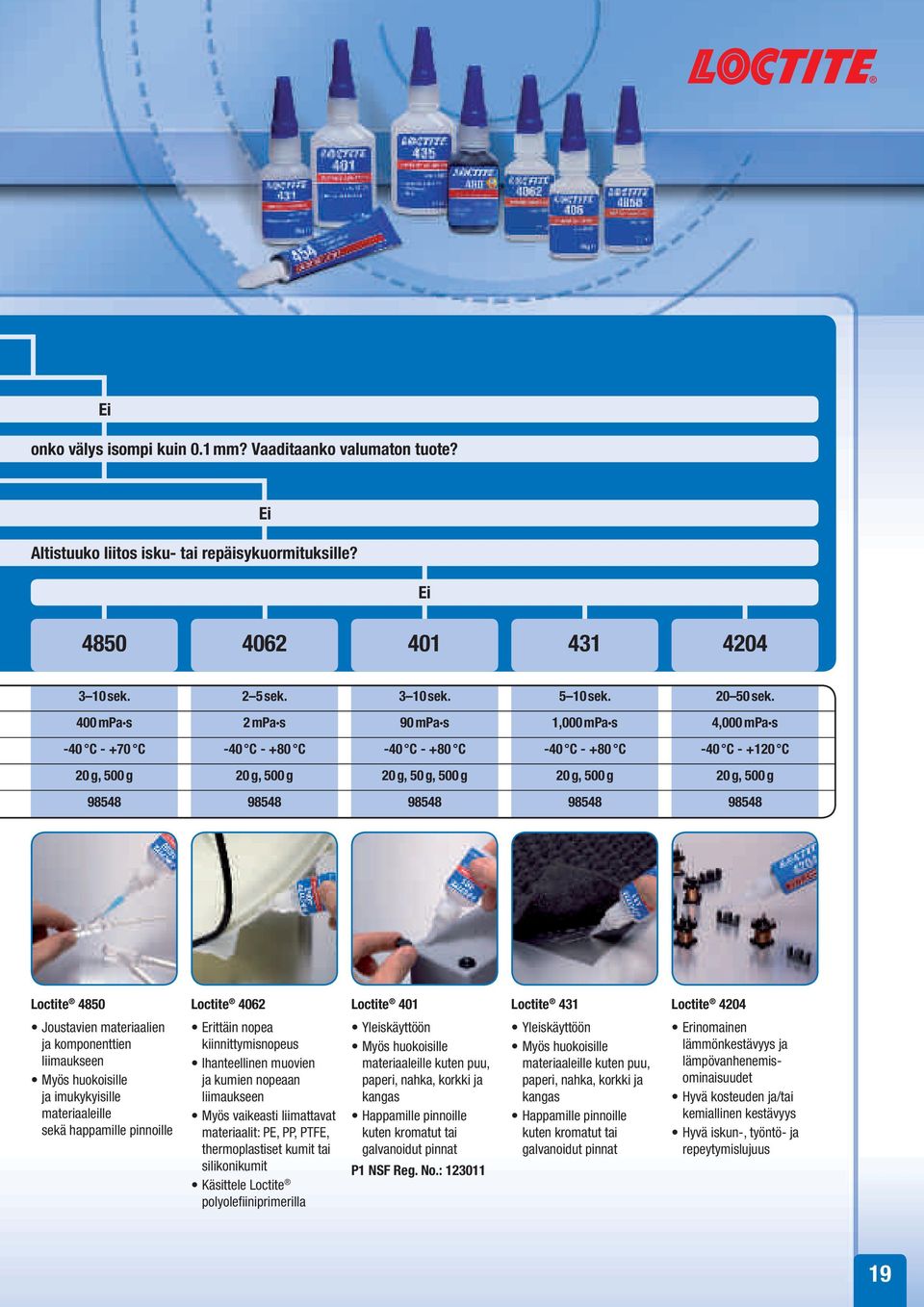

19 Ei onko välys isompi kuin 0.1 mm? Vaaditaanko valumaton tuote? Altistuuko liitos isku- tai repäisykuormituksille? Ei Ei sek. 2 5 sek sek sek sek. 400 mpa s 2 mpa s 90 mpa s 1,000 mpa s 4,000 mpa s -40 C C -40 C C -40 C C -40 C C -40 C C 20 g, 500 g 20 g, 500 g 20 g, 50 g, 500 g 20 g, 500 g 20 g, 500 g Loctite 4850 Loctite 4062 Loctite 401 Loctite 431 Loctite 4204 Joustavien materiaalien ja komponenttien liimaukseen Myös huokoisille ja imukykyisille materiaaleille sekä happamille pinnoille Erittäin nopea kiinnittymisnopeus Ihanteellinen muovien ja kumien nopeaan liimaukseen Myös vaikeasti liimattavat materiaalit: PE, PP, PTFE, thermoplastiset kumit tai silikonikumit Käsittele Loctite polyolefiiniprimerilla Yleiskäyttöön Myös huokoisille materiaaleille kuten puu, paperi, nahka, korkki ja kangas Happamille pinnoille kuten kromatut tai galvanoidut pinnat P1 NSF Reg. No.: Yleiskäyttöön Myös huokoisille materiaaleille kuten puu, paperi, nahka, korkki ja kangas Happamille pinnoille kuten kromatut tai galvanoidut pinnat Erinomainen lämmönkestävyys ja lämpövanhenemisominaisuudet Hyvä kosteuden ja/tai kemiallinen kestävyys Hyvä iskun-, työntö- ja repeytymislujuus 19

20 Rakenneliimaus l Kaksikomponenttinen l Liimaa erilaisia materiaaleja esim. puuta, metallia, kovia muoveja ja lasia l Kovat ja joustavat liimasaumat l Suuri leikkaus- ja repäisylujuus Mitä ominaisuuksia tuotteelta vaaditaan? Vinkkejä: Poista rasva, puhdista ja kuivaa pinnan ennen liiman annostelua puhdista Loctite 7063 puhdistusaineella (kts puhdistus sivuilla 30/31) Jos liima kuivuu hitaasti suositellaan kiristämistä kovettumisen aikana. PP:n, PE:n tai tai molempien liimaus Lasin liimaus metalliin Yleiskäyttöön Ratkaisu / A&B Kuvaus Akryyli Akryyli (ei sekoite) Epoksi Työskentelyaika 3 min. 180 min. Kiinnittymisaika 10 min. 1 min. 240 min. Väri Läpikuultava meripihka Vaalea meripihka Kirkas meripihka Viskositeetti 15 Pa s 2.75 Pas s 40 Pa s Käyttölämpötila >100 C -55 C C -55 C C Pakkauskoot 35 ml kaksoispatruuna 0.5 ml, 5 g / 4 ml sarjat 50 ml, 200 ml, 400 ml kaksoispatruunat, 1 kg kanisteri Annostelulaite , 97042, n.a , / 96003, / , Lisätietoja sivuilta 42/43 Loctite 3030 Loctite 319 / 7649 Loctite 3421 A&B 20 Ihanteellinen HDPE, LDPE ja PP:n liimaukseen Hyvä kemiallinen kestävyys Käytetään esim pienten laitteiden asennuksiin, kylttien ja telineiden, pariston kuorten, kaiutinkomponenttien liimaukseen Ihanteellinen metallin liimaamiseen lasiin Hyvä kosteuden kesto Hyvä lämmönkesto Pidennetty työskentelyaika Erinomainen kosteuden kesto Suurten pintojen liimaukseen Ihanteellinen metallien, muovien ja useimpien materiaalien liimaukseen kosteissa olosuhteissa.

21 Viiden minuutin Sitkostettu Suuri lämpötila 330 / A&B 3450 A&B 9466 A&B 9492 A&B MULTI-BOND Akryyli (ei sekoite) Epoksi Epoksi Epoksi Epoksi 4 min. 4 min. 60 min. 15 min. 5 min. 12 min. 12 min. 180 min. 75 min. Vaalea meripihka Äärimmäisen kirkas Harmaa Vaalea Valkoinen 67.5 Pa s 25 Pa s 35 Pa s 30 Pa s 30 Pa s -55 C C -55 C C -55 C C -55 C C -55 C C 50 ml / 40 ml sarja, 315 ml patruuna 24 ml kaksoispatruuna 50 ml, 200 ml, 400 ml kaksoispatruunat 25 ml kaksoispatruuna 50 ml, 400 ml kaksoispatruunat, 1 kg kanisteri 50 ml, 400 ml kaksoispatruunat 1 kg kanisteri , / 96003, / , n.a , / , , / , Loctite 330/7388 Loctite 3430 A&B Loctite 3450 A&B Loctite 9466 A&B Loctite 9492 A&B Sitkostettu liima Nopeasti kovettuva Hyvä iskunkestävyys Ihanteellinen erilaisten materiaalien liimaukseenkuten: PVC, fenoli ja akryyli. Loctite 330: P1 NSF Reg. No.: Äärimmäisen kirkas Sitkostettu Vedenkestävä Ihanteellinen lasin, koristepaneelien liimaamiseen sekä myös yleiskäyttöön Hiottavissa Suuri lujuus Ihanteellinen liimaukseen ja rikkoutuneiden komponenttien täyttöön Pidennetty työskentelyaika Suuri lujuus Sitkostettu Ihanteellinen erilaisten materiaalien liimaamiseen kuten metallit, keramiikka ja useimmat muovit Erinomainen kemiallinen kestävyys Korkean lämpötilan kestävyys Hyvä kuumuuden kesto Erilaisten materiaalien liimaukseen ja täyttöön korkeissa lämpötiloissa esim. lämmittimet ja elektroniikkakomponentit 21

22 Joustava tiivistys ja liimaus Silikonit l Sietää iskuja ja taivutusta l Sietää lämpölaajenemista ja kutistumista sekä tärinää l Hyvä välyksen täyttökyky l Laaja lämpötila-alue l Hyvä säänkesto Tarvitsetko nopeasti kiinnittyvän / nopeasti kovettuvan liiman? Kyllä Tiivistätkö sähkölaitteita? Ratkaisu 5610 A&B 5145 Kovettamismenetelmä Kaksikomponenttinen Kosteus Nahkoittumisaika 5 7 min. 70 min. Viskositeetti Tahna Tahna Erityisesti Nopeasti kovettuva tiivistys / liimaus Sähkölaitteet Värivaihtoehdot Musta Läpikuultava Käyttölämpötila -55 C C -55 C C Pakkauskoot 400 ml 40 ml, 300 ml Annostelulaite , , Lisätietoja sivuilta 42/43 * 5366 Kirkas 5367 Valkoinen 5368 Musta Loctite 5610 A&B Nopeasti kovettuva Suuri lujuuksinen 2K -silikoni Rajoittamaton kovettumissyvyys Mieto tuoksu Ihanteellinen metallin, lasin keramiikan, komposiittien, useimpien muovien ja elastomeerien liimaukseen Loctite 5145 Ei korrosoiva (neutraali kovettuminen) Sähkölaatu Mieto tuoksu Ihanteellinen sähkö- ja elektroniikkakomponenttien liimaukseen, tiivistämiseen ja suojaukseen 22

23 Ei Vaaditko hyvää lämmön kestoa? > 250 C > 350 C 5366 / 5367 / (Ei Pohjoismaissa) 5399 Kosteus Kosteus Kosteus 5 min min. 5 min. Tahna Neste Tahna Lasi Tiivistys / valutäyttö Lämpötiivistys Kirkas / Valkoinen / Musta * Punainen Punainen -55 C C -55 C C -55 C C 310 ml 310 ml 310 ml 97040, , , Loctite 5366 / 5367 / 5368 Ihanteellinen liimaukseen, tiivistämiseen ja suojaamiseen osille, joihin kohdistuu tärinää tai liikettä Soveltuu lasille, metallille, keramiikalle, komposiiteille ja useimmille muoveille Loctite 5398 Hyvä lämpötilan kesto Ihanteellinen lämmönvaihtimien, turbiinien ja pumppujen tiivistämiseen Sähkökaappien suojaukseen ja eristämiseen Loctite 5399 Hyvä lämmön kesto Ihanteellinen lasin, metallin ja keramiikan liimaukseen ja tiivistämiseen paikoissa, joissa lämpötila voi nousta 350 C asteeseen esim. uunin hormit/piiput, teollisuusuunit ja sähkölaitteet. 23

24 Joustava tiivistys ja liimaus MS Polymeerit l Kestää iskuja ja taivutusta l Kestää lämpölaajenemista sekä tärinää l Erittäin hyvä välyksen täyttökyky l Sään ja UV-kestävyys l Tuore kovettunut MS voidaan päällemaalata l Isosyanaatti- ja silikonivapaa Mitä ominaisuuksia tarvitset liimalta? Joustava tiivistys Yleiskäyttöön Suuri / keskinkertainen kestävyys Itsetasoittuva Ratkaisu Terostat MS 930 Terostat 9120 Terostat MS 931 Käyttölämpötila -50 C - 80 C -40 C C -40 C C Kovetusmenetelmä Kosteus Kosteus Kosteus Nahkoittumisaika min min min. Viskositeetti Tahna Tahna Neste Ominaisuudet Yleiskäyttöön Suuri/keskinkertainen kestävyys Itsetasoittuva Väri Valkoinen, harmaa, musta Valkoinen, harmaa, musta Valkoinen Pakkauskoot 310 ml, 570 ml 310 ml, 570 ml 310 ml Annostelulaite / / / Lisätietoja sivuilta 42/43 Puu Terostat MS 930 Ohutlevysementti Alumiini Metallinen U-profiili Terostat MS 930 Terostat 9120 Terostat MS 931 Terostat MS 930 Muuraustyö Sandwich elementtien tiivistys kylmissä tiloissa Sivupaneelien liimaus/tiivistys kantaviin rakenteisiin Puhdastilojen kattojen tiivistys Terostat MS 930 Terostat 9120 Terostat MS 931 Voidaan annostella palkona tai jopa suihkuttaa sopivalla annostelulaitteella Tärinää vaimentavia ominaisuuksia Suuri venymä Suihkutettava tiiviste suurille pinnoille Elastinen liima/tiiviste Hyvä painuman kestävyys Suuri / keskinkertainen kestävyys Helppo tasoittaa Hyvä paikalleen asettamistarttuvuus Junan vaunun ja konttien osien tiivistys ja liimaus Annostellaan kaatamalla ja puristamalla Itsetasoittuva Kovettumisen jälkeen elastinen Nopeasti kovettuva Suihkutettavissa suurille pinnoille Nestemäinen tiivistys moduulipuhdastilojen kattojen kehysprofiileissa 24

25 Joustava liimaus Yleiskäyttöön Nopea RTV kovettuva Suuri modulinen Kaksikomponenttinen nopeasti kovettuva Terostat MS 939 Terostat MS 937 Terostat 9220 Terostat MS C C -40 C C -40 C C -40 C C Kosteus Kosteus Kosteus Kaksikomponenttinen 10 min min min. Avoin aika: 30 min. Tahna Tahna Tahna Tahna Yleiskäyttöön Nopeasti kovettuva Suuri modulinen Kovettuu ilman kosteutta Valkoinen, vaalea, harmaa, musta Valkoinen, harmaa, musta 9220: Musta MS-9380: Valkoinen, harmaa Valkoinen, musta 310 ml 310 ml 310 ml 2x 200 ml (A+B) / / / Terostat MS 939 Terostat MS 937 Terostat MS 9220 Terostat MS 9399 tai Terostat MS 937 Terostat MS 9380 Sivupaneelien liimaus/tiivistys kantaviin rakenteisiin Kellarikerroksen ikkunoiden liimaus metallikehyksiin Törmäyslistojen liimaaminen konttien ja ajoneuvojen rakenteissa Sivupaneelien, katto- tai lattiaelementtien liimaus kantaviin rakenteisiin Terostat MS 939 Terostat MS 937 Terostat 9220 Terostat MS 9399 Hyvä tarttuvuus Ei sakkaudu Suuri venyvyys Metallien ja muovien elastinen liimaus Nopeasti kovettuva Ei sakkaudu Metallien ja muovien elastinen liimaus Suuri modulinen Nahkoittuun nopeasti Ei sakkaudu Hyvä tarttuvuus, helppo asetella Metallien tai maalattujen pintojen elastinen liimaus Kovettuu täysin 24 tunnissa Suuri viskoosinen Hyvä tarttuvuus, helppo asetella EKonttien, asuntovaunujen rakenteiden elastinen liimaus 25

26 Metallitäyteseos l Suuri puristuslujuus l Pehmeän teräksen tai alumiintäyteaineen valinta l Voidaan työstää, porata tai kierteyttää kovettamisen jälkeen l Erinomainen kestävyys agressiivisia kemikaaleja vastaan l Kovettuneena harmaa Korjaatko tai uudistatko rikkoutuneita metalliosia? Teräs Tahna Valettava Nopeasti kovettuva Ratkaisu 3471 A&B 3472 A&B 3473 A&B (Metal Set S1) (Metal Set S2) (Metal Set S3) Kuvaus Epoksi Epoksi Epoksi Sekoitussuhde tilavuuden mukaan/paino: 1:1 1:1 1:1 Työskentelyaika 45 min. 45 min. 6 min. Kiinnittymisaika 180 min. 180 min. 15 min. Viskositeetti Tahna Neste Tahna Leikkauslujuus (GBMS) 20 N/mm 2 25 N/mm 2 20 N/mm 2 Puristuslujuus 70 N/mm 2 70 N/mm 2 60 N/mm 2 Käyttölämpötila -20 C C -20 C C -20 C C Pakkauskoot 500 g tuubi srj 500 g tuubi srj 500 g tuubi srj Loctite 3463 Terätäytteinen muovailtava puikko Työskentelyaika 3 min Asettuu 10 minuutissa Lisätietoja sivulla 41 Loctite Hysol 3471 A&B Terästahna Pieni kutistuma kovettuessa (0.1 %) Kuluneiden metalliosien korjaukseen ja uusimiseen Ihanteellinen putkien ja valujen sekä kotelon halkeamien ja koneen osien korjaukseen Loctite Hysol 3472 A&B Teräsneste Pieni kutistuma kovettuessa (0.1 %) Itsetasoittuva Kuluneiden metalliosien korjaukseen ja uusimiseen Ihanteellinen muottien, mallien, työkalujen ja kiinnittimien tekemiseen Loctite Hysol 3473 A&B Terästahna Nopeasti kovettuva Kuluneiden metalliosien tilapäiskorjaukseen ja uusimiseen seisokkiajan minimoimiseksi Ihanteellinen putkien ja valujen sekä kotelon halkeamien ja koneen osien korjaukseen 26

27 Alumiini Metalliosat, joihin kohdistuus suuri puristus Metellisosat, johin kohdistuu hankausta Monikäyttöinen Suuri lämmönkesto Tahna Kulutuksen kestävä 3475 A&B 3479 A&B 3478 A&B 3474 A&B (Metal Set A1) (Metal Set HTA) (Superior Metal) (Metal Set M) Epoksi Epoksi Epoksi Epoksi 1:1 1:1 4:1 1:1 45 min. 40 min. 20 min. 45 min. 180 min. 150 min. 120 min. 180 min. Tahna Tahna Tahna Tahna 20 N/mm 2 20 N/mm 2 17 N/mm 2 20 N/mm 2 70 N/mm 2 90 N/mm N/mm 2 70 N/mm 2-20 C C -20 C C -30 C C -20 C C 500 g tuubi srj 500 g tuubi srj 453 g tuubi srj 500 g tuub srj Loctite Hysol 3475 A&B Loctite Hysol 3479 A&B Loctite Hysol 3478 A&B Loctite Hysol 3474 A&B Alumiinitahna Pieni kutistuma kovettuessa (0.1 %) Kuluneiden metalliosien korjaukseen ja uusimiseen Ihanteellinen putkien ja valujen sekä kotelon halkeamien ja koneen osien korjaukseen Alumiinitahna Pieni kutistuma kovettuessa (0.2 %) Kuluneiden metalliosien korjaukseen ja uusimiseen korkeissa lämpötiloissa Ihanteellinen putkien ja valujen sekä kotelon halkeamien ja koneen osien korjaukseen Terästahna Pieni kutistuma kovettuessa (0.1 %) Suuri puristuslujuus Hyvä lämpölujuus Ihanteellinen pintojen uusimiseen, jotka altistuvat puristukselle, iskuille sekä karkeaan ympäristöön Terästahna Itsevoiteleva Suuri kulutuksen kestävyys Muodostaa itsevoitelevan pinnan vähentäen liukukulumista liikkuvilla osilla Ihanteellinen hankaukselle altistuvien metalipintojen korjaukseen 27

28 Kulumissuojat Haluat suojata osia kulumiselta tai kemiallisilta hyökkäyksiltä? Vinkkejä: KäytäLoctite Nordbak 7227 tai 7228 primerina / ensimmäisen kerroksena parhaan adheesion saavuttamiseksi Loctite Nordbak 7218, 7230, 7219, 7226, 7229 ja 7222 tuotteilla Kestää hankausta & korroosiota Karkeat osat Kestää hankausta & korroosiota korkeissa lämpötiloissa Kestää iskuja & liukuhankausta Kulumissuoja Korkean lämpötilan kulumissuoja Iskunkestävä kulumissuoja Ratkaisu Väri Harmaa Harmaa Harmaa Käyttölämpötila-alue -30 C C -30 C C -30 C C Sekoitussuhde tilavuuden mukaan 2:1 4:1 2:1 Työskentelyaika 30 min. 30 min. 30 min. Kovettumisaika 7 h 7+2 h jälkikovetus 150 C asteessa 6 h Suosteltava kerrospaksuus min. 6mm min. 6 mm min. 6 mm Pakkauskoot 1 kg/10 kg sarja 10 kg sarja 1 kg/10 kg sarja Pahasti kuluneet pinnat uusitaan Loctite Nordbak 7222 kulumista kestävällä kitillä tai Loctite Nordbak 7232 lämmönkestävällä kulumista kestävällä kitillä, ennen suojaavan Loctite Nordbak komposiittisuojan annostelua. Loctite Nordbak 7218 Loctite Nordbak 7230 Loctite Nordbak Tasoitettava keraamitäyte-epoksi Ihanteellinen suurten prosessilaitteiden kulumiselle altistuvien alueiden suojaamiseen, uusimiseen ja korjaamiseen Soveltuu pään yläpuolisiin sovelluksiin ja epäsäännöllisille pinnoille Keraamitäytteinen epoksi Ihanteellinen suurten prosessilaitteiden kulumiselle altistuvien alueiden suojaamiseen, uusimiseen ja korjaamiseen Vaatii jälkikovettamista parhaan lopputuloksen ja lämpötilan keston saavuttamiseksi Kumilla sitkostettu keraamitäytteinen epoksi Ihanteellinen pinnoille, joihin kohdistuu hankausta ja iskuja Soveltuu pään yläpuolisiin sovelluksiin ja epäsäännöllisille pinnoille

29 Hienoja partikkeleita Kemiallinen hyökkäys Kestää hienojen partikkeleiden hankausta Kestää hienojen partikkeleiden hankausta korkeissa lämpötiloissa Siveltävä suojapinnoite Siveltävä suojapinnoite korkeisiin lämpötiloihin Kemikaaleja kestävä siveltävä pinnoite Pneu-Wear Korkean lämpötilan Pneu-Wear Siveltävä keraaminen Korkean lämpötilan Siveltävä keraaminen Kemikaaieja kestävä pinnoite / (Ei Pohjoismaissa) Harmaa Harmaa Harmaa / Valkoinen Harmaa Harmaa -30 C C -30 C C -30 C C -30 C C -30 C C 4:1 4:1 2.75:1 / 2.8:1 2.6:1 2.3:1 30 min. 30 min. 30 min. / 15 min. 30 min. 20 min. 6 h 6+2 h jälkikovetus 150 C asteessa 6 h / 5 h 8+3 h jälkikovetus 150 C asteessa 16 h min. 6 mm min. 6 mm min. 0.5 mm min. 0.5 mm min. 0.5 mm 1 kg/10 kg sarja 10 kg sarja 1 kg sarja 1 kg sarja 5.4 kg sarja Loctite Nordbak 7226 Pieniä keraamisia palkoja ja piikarbiditäytteinen epoksi Ihanteellinen prosessilaitteiden suojaamiseen pieniltä hiovilta osilta Soveltuu pään yläpuolisiin ja pystysuorille pinnoille suojaamaan pintoja hankaukselta Loctite Nordbak 7229 Muovailtavilla pienillä keraamisilla paloilla täytetty epoksi Ihanteellinen suojaamaan laitteita pienten partikkeleiden aiheuttamalta kulumiselta kuivassa, korkeassa lämpötilassa Vaatii jälkikovettamista parhaan lopputuloksen ja lämmönkestävyyden saavuttamiseksi Loctite Nordbak 7227/7228 Erittäin pehmeä keraamivahvisteinen epoksi Antaa erittäin kiiltävän, matalakitkaisen suojapäällysteen turbulenssia ja kulumista vastaan Tiivistää ja suojaa laitteita korroosiolta ja kulumiselta Loctite Nordbak 7234 Siveltävä kaksikomponenttinen epoksi Ihanteellinen suojaamaan turbulenssia ja kulumista vastaan äärimmäisessä kuumuudessa Vaatii jälkikovettamista parhaan lopputuloksen ja lämmönkestävyyden saavuttamiseksi Loctite Nordbak 7221 Suojaa laitteita äärimmäisiä kemikaalisia hyökkäyksiä ja korroosiota vastaan Muodostaa tasaisen, kiiltävän, maralakitkaisen pinnan Ihanteellinen suojaamaan turbulenssia ja kavitaatiota vastaan Voidaan annostella harjalla tai suihkuttaa paineella 29

30 Puhdistus l Puhdistaa osat ennen Loctite liimojen/tiivisteidn käyttöä l Puhdistaa ja poistaa rasvan pöydiltä ja osista l Poistaa kovettuneet tiivistejäänteet l Käsienpuhdistusaineet ovat tehokkaita, hellävaraisia ja ympäristöystävällisiä Tarvitsetko puhdistusaineen käsille vai osille/pinnoille? Yleispuhdistaja Käsienpuhdistusaine Yleiskäyttöön Käsissä olevalle musteelle, maalille tai hartsille Ratkaisu Kuvaus Puhdistusaine & rasvanpoistaja Käsienpuhdistusaine Käsienpuhdistusaine Pakkauskoot 750 ml pumppuspray, 5 l kanister, 20 l tynnyri 400 ml pullo, 3 l pumppuannostelija 400 ml pullo, 1.75 l pumppuannostelija Loctite 7840 Puhdistaja & rasvanpoistaja Loctite 7850 Käsienpuhdistusaine Loctite 7855 Käsienpuhdistusaine Biohajoava Liuotinvapaa, myrkytön, ei-syttyvä Laimennetaan vedellä Poistaa rasvan, öljy, leikkuunesteet ja työpajan noen Luonnonuutepohjainen Vapaa mineraaliöljyistä Biohajoava Sisältää ihoa hoitavia aineita Toimii ilman vettä ja veden kanssa Poistaa mullan, rasvan, noen ja öljyn Biohajoava Myrkytön Poistaa maalin, hartsin ja liimat 30

31 Osien, laitteiden ja pintojen puhdistusaine Yleiskäyttöön Muoviosat Tiivisteen poistaja Sähkökontakti Puhdistusaine & rasvanpoistaja Puhdistusaine & rasvanpoistaja Tiivisteen poistaja Kontaktipuhdistusaine -spray 400 ml aerosoli, pumppu, 10 l kanisteri 400 ml aerosoli 400 ml aerosoli 400 ml aerosoli Loctite 7063 Puhdistaja & rasvanpoistaja Loctite 7070 Puhdistaja ja rasvanpoistaja Loctite 7200 Tiivisteen poistaja Loctite 7039 Kontaktipuhdistusaine -spray Liuotinpohjainen yleispuhdistusaine osille Ei jätä jäämiä Ihanteelllinen käytettäväksi ennen liimausta ja tiivistämistä Poistaa useimmat rasvat, öljyt, metallin leikkuuaineet ja hiukkaset kaikilta pinnoilta Liuotinpohjainen yleispuhdistusaine Voidaan suihkuttaa tai upotuspuhdistamalla huonelämpötilassa Poistaa erittäin raskaat öljyt Useimmille muoviosille ilman riskiä stressimurtumista Poistaa kovettuneen tasotiivisteet ja perinteiset tiivisteet minuutissa Minimoi kaavintaa Soveltuu useimmille pinnoille Sähkökontaktien puhdistamiseen, jotka altistuvat kosteudelle tai muille saasteille Ei vaikuta eristyslakkaan Tyypillinen sovellus: Sähkökontaktien, releiden, sähkökeskusten puhdistus jne 31

32 Pinnankäsittely l Aktivaattori kiihdyttää kovettumista jopa matalissa lämpötiloissa l Primerit parantavat tartuntaa kostumattomilla pinnoilla Mikä on sovelluksesi? Pikaliimaus Mitä haluat tehdä? Parantaa tartuntaa Yleiskäyttöön Ratkaisu Kuvaus Primeri Primeri Aktivaattori Väri Väritön Väritön Väritön Pakkauskoko 4 ml 10 g, 300 g 500 ml Loctite 7239 Muoviprimeri Yleiskäyttöön Soveltuu kaikille teollisuusmuoveille Parantaa pikaliimojen adheesiota polyolefiineille ja muilla matalaenergisillä pinnoilla Loctite 770 Polyolefiiniprimeri Vain vaikeasti liimattaville muoveille Tarjoaa (parhaan) pikaliimojen adheesion polyolefiineille tai muille matalaenergisille muovipinnoille Loctite 7458 Yleiskäyttöön Kaikille materiaaleille Hyvä osilla voidaan annostella ennen tai kokoonpanon jälkeen Mieto tuoksu Minimoi jälkikovettumista valkoiseksi Antaa hyvän esteettisen ulkonäön liimasaumalle 32

33 Kierrelukitus, putki- ja kierretiivistys, tasotiivistys, sylinterimäisten osien kiinnitys Nopeuttaa Mitä aktivaattoria suositellaan? Paras kosmeettinen ulkonäkö Ihanteellinen jännityshalkeamille herkillä muoveilla Liuotinpohjainen Liuotinvapaa Aktivaattori Aktivaattori Aktivaattori Aktivaattori Läpikuultava, vaalea meripihka Väritön Läpikuultava, vihreä Sinivihreä 500 ml, 18 ml 150 ml, 18 ml 150 ml, 500 ml 90 ml Loctite 7452 Loctite 7457 Loctite 7649 Loctite 7240 Kovettaa ylimääräisen liiman Antaa erinomaisen kosmeettisen ulkonäön vähentäen pikaliiman harsottumista Ei suositella jännityshalkeamille herkillä muoveilla Osille voidaan annostella ennen tai asennuksen jälkeen Suositellaan jännityshalkeaville herkille muoveille Parantaa anaerobisten tuotteiden kovettumisnopeutta Suositellaan erityisesti passiivisille metalleille, kuten ruostumaton teräs ja metallipäällysteisille tai passivoiduille tai hitaille pinnoille Suurille liimavälyksille Parantaa kovettumisnopeutta pasiivisilla ja hitailla pinnoilla Varmistaa tuotteen kovettumisen suurissa liimavälyksissä Suositellaan käytettäväksi kun kovettumislämpötila on alhainen ( 33

34 Voitelu Kuivavoitelu ja öljyt l Estää kiinnileikkautumista ja kitkasyöpymistä asennuksen aikana sekä toiminnassa l Estää korroosiota ja hapettumista kemiallisesti agressiivisissa olosuhteissa ja korkeissa lämpötiloissa l Tunkeutuu ja vapauttaa kiinnileikkautuneet osat l Ehkäisee kulumista ja kylmähitsausta kokoonpanon aikana ja toiminnassa Kuivavoitelu Yleiskäyttöön Ei-metallinen pinta Tunkeutuva öljy Ratkaisu (Elintarvikehyväksytty) Ulkonäkö Musta Valkoinen Väritön Pohja MoS 2 PTFE Mineraaliöljy Viskositeetti 11 (Cup 4) 11 (Cup 4) 4 mm 2 /s Lämpötila-alue -40 C C -180 C C -20 C C Load test 4 ball N (Weld load) - - 1,200 Pakkauskoot 400 ml aerosoli 400 ml aerosoli 400 ml aerosoli Loctite 8191 MoS 2 vähentää kitkaa, aerosoli Kuivuu nopeasti Suojaa pintoja korroosiolta Parantaa öljyjen ja rasvojen suorituskykyä Loctite 8192 PTFE pinnoite Ei-metalli- ja metallipinnoille Antaa liukupinnan vapaalle liikkeelle Estää pölyn / lian kerääntymistä Suojaa korroosiolta Kuljettimen hihnoille, ohjaimille ja nostovarsille H2 NSF Reg. No.: Loctite 8001 Tunkeutuva mineraaliöljyspray Yleiskäyttöinen tunkeutuva öljy mikromenismeille Tunkeutuu vaikeisiin mekanismeihin Voitelee venttiilinistukat, laipat, ketjut, nivelet ja leikkuuveitset H1 NSF Reg. No.:

35 Öljy Ketjuöljy Osien irroittamiseen Silikoniöljy Leikkuuöljy Yleiskäyttöön / Keltainen Meripihka Väritön neste Tummankeltainen Vaaleankeltainen neste Synteettinen öljy Mineraaliöljy Silikoniöljy Mineraaliöljy Mineraaliöljy 11.5 mm 2 /s 8 mm 2 /s 583 mpa.s 170 mm 2 /s 17.5 mm 2 /s -20 C C C C -20 C C -20 C C 2, , ml aerosoli 400 ml aerosoli 400 ml aerosoli 8030: 250 ml pullo, 8031: 400 ml aerosoli 400 ml aerosoli Loctite 8011 Korkeanlämpötilan ketjuöljy-spray Hapettumista kestävä pidentää voiteluväliä Voitelee avoimet mekanismit, kuljetinhihnat ja ketjut korkeissa lämpötiloissa jopa 250 C H2 NSF Reg. No.: Loctite 8040 Freeze & Release Aukaisee ruostuneet, korrosoituneet ja kiinnileikkautuneet osat shokkijäähdytysvaikutuksella Tunkeuu ruosteeseen kapillaarisesti Auenneet osat saavat voitelun ja suojan korroosiota vastaan Loctite 8021 Silikoniöljy Voitelee metalliei-metalllipinnat Soveltuu irroitusaineeksi Loctite 8030 pullo Loctite 8031 aerosoli Leikkuuöljy Suojaa leikkuutyökaluja toiminnan aikana Parantaa pinnan viimeistelyä Parantaa työkalun elinaikaa Poraukseen, sahaukseen tai teräksen kierteytykseen ja useille ei-rautametalleille Loctite 8201 Five way spray Kokoonpanojen irroittamiseen Metallien kevyeen voiteluun Osien puhdistamiseen Poistaa kosteutta Estää korroosiota 35

36 Voitelu Rasvat l Ehkäisee kiinnileikkautumista ja kitkasyöpymistä kokoonpanon ja toiminnan aikana l Estää korroosiota ja hapettumista kemiallisesti ja termisesti agressiivissa olosuhteissa l Sietää korkeita lämpötiloja ja äärimmäistä painetta Yleiskäyttöön Neutraali ulkonäkö Korroosion suoja Ratkaisu Ulkonäkö Väritön Vaaleanruskea Pohjana öljy ja lisäaineet Mineraali Mineraali Sakeuttamisaine Epäorgaaninen geeli Litiumsaippua Tippapiste Ei ole > 230 C N.L.G.I. class 2 2 Lämpötila-alue -20 C C -30 C C Load test 4 ball N (Weld load) 1,300 2,400 Pakkauskoot 400 ml patruuna 400 ml patruuna, 1 l kanisteri Erikoislaitteita saatavana pyynnöstä. Loctite 8105 Mineraalirasva Voitelee liikkuvia osia Väritön Hajuton Ihanteellinen laakereille, nostovarsille, venttiileille ja kuljettimille H1 NSF Reg. No.: Loctite 8106 Monikäyttöinen rasva Voitelee liikkuvia osia Antaa korroosiosuoja Pyöriville, liukulaakereille ja ohjaimille 36

37 Korkealuokkainen Erikoiskäyttöön Korkean lämpötilan kestävyys Suurten kuormitusten sovellukset Muoviosien sovellukset Ketjut, hammaspyörät Vaaleanruskea Musta tasoitettava tahna Väritön tasoitettava tahna Hyvin tarttuva tahna, meripihkan värinen Mineraali E.P. Mineraaliöljy, MoS 2 Silikoni Mineraaliöljy, E.P. Litiumsaippuayhdistelmä Litiumsaippua Piioksidigeeli Litiumsaippua > 250 C > 250 C - > 250 C 2 2 2/ C C -30 C C -50 C +200 C -30 C C 3,300 3,600-3, g patruuna, 1 l kanisteri 400 g patruuna, 1 l kanisteri 1 l kanisteri 400 ml aerosoli Loctite 8102 Korkean lämpötilan rasva Loctite 8103 MoS 2 rasva Loctite 8104 Silikonirasva Loctite 8101 Ketjuöljy Estää kulumista ja korroosiota Soveltuu kosteaan ympäristöön Kestää raskaita kuormia keskinopeilla ja suurilla nopeuksilla Voitelee liukulaakerit, avoimet hammaspyörät ja ohjaimet Liikkuville osille kaikilla nopeuksilla Kestää tärinää ja raskasta kuormitusta Liitoksille, liuku- ja rullalaakereille, muhviliitoksille ja ohjaimille Venttiili- ja pakkausrasva Laaja lämpötila-alue Voitelee useimpia muoveja ja elastomeerikomponentteja H1 NSF Reg. No.: Hyvän kiinnitarttumisen omaava öljy avoimille mekanismeille, ketjuille, vaihdelaatikoille. Hyvä veden kesto. Erinomainen kulutuksen ja paineen kestävyys Voitelee ketjut, avoimet hammaspyörät ja kieräruuvit 37

38 Voiteluaineet Anti-Seize l Estää kiinnileikkautumista ja kitkakorroosiota kokoonpanon ja toiminnan aikana l Estää korroosiota ja hapettumista kemiallisesti ja kuumissa agressiivissa olosuhteissa l Estää kulumista ja kylmähitsausta kokoonpanon ja toiminnan aikana Vinkkejä: Loctite 8065 tarjoavat nyt samat luotettavat ominaisuudet puolikiinteässä puikko muodossa; nopea, puhdas ja helppo annostella Korkean suorituskyvyn sovelluksiin Erittäin hyvä vedenkestävyys Erittäin puhdas Pitkäaikainen suoja Suuri kuormitus Ratkaisu (Ei Pohjoismaissa) Väri Musta Tummanharmaa Musta Hopea Kiinteä voiteluaine Grafiitti, kalsium, boorinitridi & ruosteenestoaineita Grafiitti & kalsiumoksidi Grafiitti & kalsiumfluoridi Alumiini, Nikkeli, EP N.L.G.I. class 1 Lämpötila-alue -30 C C -30 C C -30 C C -30 C C Pakkauskoot 454 g sivellinkansi 454 g sivellinkansi 454 g sivellinkansi 400 ml aerosoli, 1 l pullo Erikoistyökaluja saatavilla Loctite 8023 sivellinkansi Loctite 8013 sivellinkansi Loctite 8009 sivellinkansi Loctite 8025 (AS 767) Anti-seize, jolla on erinomainen kosteuden kesto Ruostumattomalle teräkselle Hyväksynnät: American Bureau of Shipping certified; MIL-PRF-907E Erittäin puhdas, metallivapaa anti-seize Erinomainen kemikaalien kesto Ruostumattomalle teräkselle Ihanteellinen ydinvoimalateollisuuteen PMUC; D50YP12 General Electric; TIL R1 Metallivapaa anti-seize Antaa pitkäaikaisen voitelu Kaikille metalleille mukaan lukien ruostumaton teräs ja titaani Nikkelipohjainen antiseize Helpottaa purkamista Tyypillisiä sovelluksia: ruuvit, pultit 38

39 Normaalit sovellukset Kuparipohjainen anti-seize Alumiinipohjainen anti-seize Metallivapaa anti-seize MoS 2 asennustahna/ spray Elintarvike anti-seize 8007/ / Kupari Harmaa Valkoinen Musta Valkoinen Kupari & grafiitti 8150/8151 Alumiini, grafiitti, EP Keramiikka MoS 2 Parafiiniöljy ja EP-lisäaineet C C -30 C C -30 C C -30 C C -30 C C 400 ml aerosoli, 113 g, 454 g sivellinkansi, 20 g stick 400 ml aerosoli, 500 g 20 g stick 500 g purkki 400 ml aerosoli, 907 g purkki C5-A Loctite 8007 aerosoli Loctite 8008 sivellinkansi Loctite 8065 stick Kuparipohjainen antiseize Tyypillisiä sovelluksia: ruuvit, mutteri, putket, pakoputken pultit, jarrusatulan pultit Loctite 8150 purkki Loctite 8151 aerosoli Alumiinipohjainen antiseize Suojaa kierteisiä liitoksia Estää kiinnileikkautumista ja korroosiota Typypillisiä sovelluksia: ruuvit, mutterit, putket, lämmönvaihtimet sekä öljy- ja kaasupolttimien liitokset Loctite 8156 purkki Metallivapaa anti-seize Estää kiinnileikkautumista Kestää suuria kuormia suurilla nopeuksilla ja korkeissa lämpötiloissa Tyypilliset sovellukset: polttomoottorien poistoilmaputket sekä öljy- ja kaasupolttimien liitokset Loctite 8154 aerosoli MoS asennustahna2 Helpottaa sylinterimäisten osien asennusta ja purkamista Kestää kovia olosuhteita Voitelee ja tiivistää sylinterimäisiä osia, laakereita, hammaspyöriä alhaisilla nopeuksilla H2 NSF Reg. No.: Loctite 8014 purkki Elintarvikehyväksytty metallivapaa anti-seize Ruostumattomalle teräkselle Soveltuu kosteisiin olosuhteisiin H1 NSF Reg. Nr.:

40 Pinnan käsittely ja ruosteen esto l Muuttaa olemassa olevan ruosteen kestäväksi pinnaksi l Suojaa korroosiota vastaan l Estää sähkökemiallista korroosiota l Kasvattaa hihnan kitkaa Hihnan hoitoaine Ruostekäsittely Korroosionsuojaus Kuivuva (lakka) Kuivumaton Ferrometallit Yleiskäyttöön Ratkaisu (Ei Pohjoismaissa) Kuvaus Nestemäinen suihke Ruostekäsittely Sinkkispray Metallinsuojapinnoite Väri Kirkas keltainen Mattamusta Harmaa Valkoinen Käyttölämpötila-alue C C -30 C C Pakkauskoot 400 ml aerosoli 1 l purkki 400 ml aerosoli 400 ml aerosoli Loctite 8005 Kitkaspray Estää luistoa Parantaa kitkaa kaiken tyyppisillä hihnoilla Pidentää hihnan ikää Loctite 7500 Ruostekäsittely Muuttaa olemassa olevan ruosteen kestäväksi pinnaksi. Suojaa pintoja uutta ruostetta vastaan. Kovettunut tuote käyttäytyy kuten primeri; valmis maalattavaksi. Metalliputkille, venttiileille, liittimille, säiliöille, aidoille, suojakatielle, kuljettimille sekä rakennus- ja maatalouslaitteille. Loctite 7800 Sinkkispray Erinomainen katodinen korroosion suojaus rautametalleilla Palauttaa suojan galvanoiduilla osilla Tyypillisiä sovelluksia: Hitsauksen jälkeen viimeistely metalliosilla, pitkäaikainen suoja metallikokoonpanoissa Loctite 7803 Metallinsuoja pinnoitespray Kuivumaton, tarttumaton pinnoite Antaa pitkäaikaisen korroosion suojan Raudalle, teräkselle, teräslevyille, viipaleille, muoteille, koneille ja asennuksiiin, jotka tapahtuvat ulkona 40

41 Tilapäiskorjaustuotteet O-renkaan vaihto Täyttää reiät, korjaa ei-rakenteelliset viat Vuodon ilmaisin Vuodon tiivistäjä (putket) Ratkaisu O-Ring kit Kuvaus Poistaa erilaisten o-renkaiden investointitarpeen Terästäytteinen muotoiltava puikko Ihanteellinen tankkien ja putkien vuotojen tilapäiseen korjaukseen Helpottaa pienten ja suurten vuotojen löytämistä kaasuputkistoissa Helppokäyttöinen korjaussarja Käytetään väliaikaisessa putkivuotojen korjauksissa ja heikkojen alueiden vahvikkeena Loctite O-rengassarja Täydellistä purkamista ei tarvita Liitokset kestävät vettä/ öljyä ja ne ovat yhtä lujia kuin itse kumi Sarja sisältää: 7 halkaisijaltaan standardin kokoista nitriilinauhaa, leikkausmuotti, turvaveitsi. Paketti ei sisällä Loctite 406 pikaliimaa Loctite 3463 Metal Magic Steel TM puikko Työskentelyaika 3 min asettuu 10 minuutissa Tarttuu pölyisille pinnoille ja kovettuu veden alla Kemiallinen ja korroosion kestävyys Voidaan porata, viilata ja maalata Tasoittaa hitsausta, korjaa valujen pieniä halkeamia ja täyttää ylisuuret pultinreiät Pakkauskoot: 50 g ja114 g Loctite 7100 Vuodon ilmaisin Muodostaa kuplia vuotoja esiintyvillä alueilla Myrkytön Ei syttyvää Soveltuu kaikille kaasuille ja kaasuyhdisteille, lukuunottamatta puhdasta happea. Myös rauta-, kupari- ja muoviputkille. Loctite 5070 Putken korjaussarja Korjaa putkivuodot tunnissa Työkaluja ei tarvita Maksimilämpötila 120 C Sarja sisältää: Suojakäsineet, Loctite 3463 Metal Magic Steel puikon ja uretaanikyllästettyä GRP teippiä 41

42 Annostelulaitteet l Taloudellisesti suunniteltu Loctite liimojen ja nesteiden manuaaliseen annosteluun, suoraan alkuperäisestä pakkauksesta l Yksinkertainen, helppo, siisti kädessä pidettävä annostelija nesteille l Vähentää hävikkiä ja liimakontaktia l Erinoamainen yhteensopivuus Loctite tuotteilla Loctite / Peristalttinen käsipumppu Kannettava annostelija Soveltuu suoraan anaerobisten tuotteiden kaikkiin 50 ml (98414) tai 250 ml (97001) pulloihin Annostelu ml Loctite ml patruuna Manuaalinen annostelija Käsikäyttöinen, manuaalinen annostelija standardi 300 ml patruunoille Nopea lataussysteemi tekee patruunoiden vaihdosta helppoa ja siistiä Loctite Paineilmakäyttöinen patruuna-annostelija Käsikäyttöinen annostelija 300 ml patruunoille ja 250 ml tuubeille Integroitu paineen säätö Nopea paineen vapautin jälkikäynnin minimoimiseksi Loctite / ml kaksoispatruunan annostelija Kädessä pidettävä annostelija 50 ml kaksoispatruunalle (96001 manuaalinen / paineilma) Helppo & taloudellinen annostelija, minimaalinen hävikki Sekoitussuhteet 1:1 / 1:2 / 1:10 Loctite / ml kaksoispatruunaannostelija Kädessä pidettävä annostelija 200 ml kaksoispatruunalle (96003 manuaalinen/ paineilma) Helppo & taloudellinen annostelija, minimaalinen hävikki Sekoitussuhteet 1:1 / 1:2 Loctite / ml kaksoispatruunaannostelija Kädessä pidettävä annostelija 400 ml kaksoispatruunalle ( manuaalinen/ paineilma) Helppo & taloudellinen annostelija, minimaalinen hävikki Sekoitussuhteet 1:1 / 1:2 Loctite Sähkökäyttöinen patruuna-annostelija, 300 ml Tehokas annostelumenetelmä jopa korkeampi viskoosisille materiaaleille Toimii ladattavalla paristolla - toiminta-aika jopa 80 patruunaa yhdellä latauksella Loctite Peristalttinen annostelija Matala viskoosiselle, ei-tiksotrooppisille liimoille Tarkkaan annosteluun ja kontrolloituun virtaukseen Monikäyttöinen manuaalisena tai puoliautomaattisen työasemana Toimii ilman paineilmaa Loctite Käsiruiskuannostelija Analooginen mitta, digitaalinen ajastin Yleiskäyttöinen annostelija useille viskositeeteille Antaa toistuvasti pisteet ajastettuna tai palkoja jatkuvalla syötöllä 10 ml tai 30 ml käsiruiskuannostelija Loctite / / Integroitu puoliautomaattinen annostelija Kontrolleri ja tankki samassa yksikössä Digitaalinen ajastus, signaali tyhjenemisestä tai jakson loppumisesta Puristusventtiili soveltuu kiinteään tai kädessä pidettävään malliin 42

43 Loctite Annosteluratkaisut Loctite tuotteita käytetään useille liimoille, kierrelukitteille, sylinterimäisten osien kiinnikkeille, taso- ja kierretiivisteille. Joissakin töissä riittää manuaalinen annostelu pullosta tai patruunasta liitettävälle pinnalle. Toisissa tapauksissa kuitenkin vaaditaan tarkempaa kädessä pidettävää tai kiinteätä automatisoitua annostelua. Henkel kehitti laitevalikoiman, joka on erityisesti suunniteltu Loctite tuotteiden taloudelliseen, nopeaan, tarkkaan ja siistiin annosteluun. Henkelin laiteteknologialla on mahdollista annostella palkoja, tippoja tai jatkuvia liimarenkaita sekä myös suihkuttamalla. Henkel tarjoaa täydellisen moduulilinjan Loctite annostelulaitteita, yksinkertaisesta kädessä pidettävästä annostelijasta täysin automaattisiin menetelmiin, jotka sisältävät annostelumonitorin. Henkel tarjoaa myös erilaisia valokovetusmenetelmiä asiakkaiden tarpeisiin. Standardilaitteiden lisäksi, Henkel pystyy suunnittelemaan ja rakentamaan asiakkaan yksilöllisiä tarpeita vastaavan erikoislaitteen. Standardi valikoima x-/y-robotteja helpottaa kokoonpanoprosessin automatisointia. Automaatti- ja erikoislaitteet pyynnöstä. 43

44 Annostelulaitteet 1 1/2 " joustava annostelupää. Annoteluneula, polypropyleeni (PPF), kierteinen Tuote Tuote nro. (50 kpl) IDH nro. Kannan väri Mitta Sisähalkaisija mm Meripihka Vihreä Vaaleanpunainen Punainen /4 "Kartiomainen annostelupää. Annosteluneula, Polyetyleeni Kartiomainen (PPC), Ruuvimainen kierre Tuote Tuotenro (50 kpl) IDH nro Kannan väri Mitta Sisähalkaisija mm Harmaa Vihreä Vaaleanpunainen Sininen /2 "Erittäin tarkka annostelupää. Annosteluneula, ruostumatonta terästä Standardi (SSS), ruuvimainen kierre Tuote Tuotenro. (50 kpl) IDH nro Kannan väri Mitta Sisämitta mm Meripihka Vihreä Vaaleanpunainen Punainen Ylimääräiset annostelupäät ja lisätarvikkeet Tuote Tuotenro IDH nro. Kuvaus cc Käsiruiskun aloitussrj Luer-Lok Adapterisrj, 20 Luer-Lok:ia ja 5 adapteria Annosteluneula, ruostumatonta terästä PTFE-päällysteinen (SSTL), 25 mitta (50 pkt) Luer-Lok kärjen pää(50 pack) Neulavalikoimapakkaus: 2 kpl jokaista neulaa Kokonaan muovinen tarkka annosteluneula, mitta 20 mm (50 pkt) Tri-Nozzle Auttaa poistamaan kuplat anaerobisesta tasotiivisteen annostelusta (10 pkt) Neliskulmainen sekoitussuutinsrj 50 ml, 10 kpl. Staattinen sekoitin SQ Neliskulmainen sekoitussuutin 200 / 400 ml, 10 kpl. Staattinen sekoitin SQ K Muovattava annostelupää, mitta 21/ 0,5 mm (50 pkt) K Muovattava annostelupää, mitta 12 / 2 mm, (50 pkt) Ainoastaan3030/50 ml sekoitussuutin, 10:1 S-patruunat (10 pkt) 44

45 Kunnossapidon työpaja Kunnossapidon työpaja on käytännön koulutusta Loctite tuotteita käyttäen kunnossapidossa, korjausja huoltotöissä. Tämä ohjelma tarjoaa työntekijöille tietoa ja työkaluja tehdä seuraavaa: l Parantaa luotettavuutta l Parantaa turvallisuutta l Säästää aikaa l Vähentää nesteen kulutusta l Vähentää energiakuluja Tarjoamme koulutusmoduuleja seuraaviin sovelluksiin: l Standardi luotettavuuskoulutus Kierrelukitus Putki- & kierretiivistys Tasotiivistys Sylinterimäisten osien kiinnitys l Kunnossapidon ratkaisut -koulutus Metallin uusiminen Voitelu Pinnan käsittely & ruostesuojaus Liimaus Joustava tiivistys & liimaus l Lisäkoulutus Puhdistus Kunnossapidon työpajan pääpiirteet: Esiselvitys kentällä Käytännön koulutus Kattaa kaikki osa-alueet Koulutus kentällä Koulutusmateriaali Katsaus yleisimpiin vahingon aiheuttajiin ja niiden estäminen Standardi 2 tunnin työpaja voidaan räätälöidä vastaamaan teidän tarpeitanne kentällä tehtävän esiselvityksen avulla Kentällä tapahtuva seuranta 45

46 Pumppu & sentrifugi l Auttaa estämään kalliit konerikot l Parantaa luotettavuutta ja suorituskykyä l Kaiken kokoiset ja muotoiset tiivisteet l Tiivistää kierteet alhaisissa lämpötiloissa l Estää kitkahankauksen ja korroosion Pumpun kotelon juoksupyörän ja kierukoiden kuluminen korroosion, eroosion, kavitaation ja mekaanisen vian takia. Kaikki nämä vauriot voidaan korjata tehokkaasti ja taloudellisesti with Loctite tuotteilla. Estä hankausta ja korroosiota varmistaen samalla kiinnitteet Loctite 641 laakerilukitteella Kaikenkokoiset tiivisteet Loctite 518 tasotiivisteellä Suojaa pumppua kemiallisilta hyökkäsiltä ja eroosiolta Loctite Nordbak 7221 Kemiallisesti kestävällä pinnoiteella Estä ruuvin ruostuminen ja kiinnileikkautuminen Loctite 8023 Marine anti-seize -tuotteella Uusi ja suojaa kulunut kierukka Loctite Nordbak 7218 Kulumissuojalla ja/tai Loctite Nordbak 7227 tai 7228 Siveltävällä keramiikalla Estä kiilan kuluminen Loctite 243 kierrelukitteella tai korjaa kiilan kuluminen Loctite 660 laakerilukitteella Estä tiivistysholkin laipan korroosiota ja juoksupyörän kiinnileikkautumista akseliin Loctite 8023 Marine anti-seize tuotteella Varmista ja estä vuodot öljytiivisteen ja kotelon välissäloctite 243 tai Loctite 248 kierrelukitteilla Tiivistä kierteiset kiinnikkeet Loctite 577 tai Loctite 572 kierretiivisteellä Estä korroosio ja varmista kotelon ja adapterin pultit Loctite 243 kierrelukitteella Tiivistä ja suojaa huuhteluliittimet Loctite 572 kierretiivisteellä 46

47 Teollisuussentrifugit, jotka erottelevat, puhdistavat, poistavat ja pesevät erilaisia materiaaleja teollisuudessa, ovat alttiita kulumiselle. Loctite ja Teroson tuotteet helpottavat pidentämään niiden huoltoikää pitäen näin kunnossapidon kustannukset alhaalla. Pinnoita astian koko ulkokuori Loctite Nordbak 7221 kemiallisesti kestävällä pinnoitteella tai Loctite Nordbak suihkutettavalla keraamipinnoittella Estä telan kiinnikkeiden löystyminen ja korroosio varmistamalla tiivisteiden luotettavuus Loctite 243 tai Loctite 248 keskilujalla kierrelukitteella Liimaa sintrattu volframikarbidi säteittäin reikään telan päähän Loctite Nordbak 7228 siveltävällä keraamipinnoittella. Estä liukulaakerin kuluminenloctite Nordbak 7219 iskunkestävällä kulumissuojalla Estä kohdistuspulttien korroosio ja kiinnileikkautuminen Loctite 8009 Heavy Duty anti-seizella Metelin kontrollointi Teroson Terodem äänieristysmateriaaleilla perusrungossa ja V-hihnan suojassa Pinnoita koko pinta tai täytä välykset Loctite Nordbak 7227/7228 keraamisella pinnoitteella Liimaa suodatinkangas sisäpuolelleloctite Hysol 9492 korkean lämpötilan yleiskäyttöön tarkoitetulla epoksilla Vahvista astian ja kujettimet väliset liitokset Loctite 603 tai Loctite 641 laakerilukitteilla. Korjaa kuluneet sylinterin akselit metallitäytteisellä epoksilla Loctite Hysol 3478 Superior Metallilla Tiivistä astiakomponentin laippatasot Loctite tasotiivisteellä Pinnoita kotelon sisäpinta täysin Loctite Nordbak suihkutettavalla keraamipinnoittella suojaamaan korroosiota vastaan. Liukulaakerissa, pinnoita suspensiokerääjä Loctite Nordbak 7219 iskunkestävällä kulumissuojalla alueilla, jotka altistuvat iskukulumiselle Tiivistä ja lukitse öljyvoitelujärjestelmän kiinnitteet ja putket kaikissa kulmissa Loctite 577 tai Loctite 572 kierretiivisteillä 47

48 Vaihteisto & akseli l Auttaa estämään kalliita rikkoutumisia l Parantaa luotettavuutta ja suorituskykyä l Kaiken kokoiset ja muotoiset tiivisteet l Tiivistää kierteet alhaisissa lämpötiloissa l Estää hankausta ja korroosiota Vaihdelaatikot on suunniteltu antamaan käyttäjälle joustavuutta, tarkkuutta, suorituskykyä ja luotettavuutta vaihteiston sovelluksissa. Loctite tuotteet helpottavat varmistamaan luotettavan toiminnan, pidemmän huoltovälin ja nopeiden korjausten tekemistä minimoimalla seisokkiajan. Poista kuivunut kemiallinen tiiviste puretun laipan pinnalta Loctite 7200 tiivisteen poistajalla Kaiken kokoiset ja muotoiset tiivisteet. Joustaville kansille ja kansille, joissa on suuri pulttialue Loctite 5910 tasotiiviste; käytä jäykille kokoonpanoille Loctite 518 tasotiivistettä Estä laakerin pyörähtäminen ja hankaus käyttämällä Loctite 603 tai Loctite 641 laakerilukitetta Estä ohjaustappien korroosio ja kiinnileikkautuminen Loctite 8009 Heavy Duty anti-seizella Ehkäise kiilauran kuluminen Loctite 243 kierrelukitteella tai korjaa kiilaura Loctite 660 laakerilukitteella Estä korroosio, kiinnileikkautuminen ja pultin löystyminen Loctite 243 tai Loctite 248 keskilujalla kierrelukitteella Tiivistä jäykät osat ilman tiivisteen säätämistä käyttämällä Loctite 518 tai Loctite tuotteita Estä asennuspulttien löystyminen Loctite 2701 suurilujuuksisella kierrelukitteella Tiivistä ja lukitse kiinnitteet kaikissa kulmissa Loctite 577 tai Loctite 572 kierretiivisteillä 48

49 Useimmat akselikokoonpanot toimivat karkeissa ympäristöissä ja työskentelyolosuhteissa, mikä johtaa kulumisen, eroosion, korroosion ja vuotojen syntyyn. Loctite tuotteet tarjoavat kaikki teknologiat mikä tarvitaan seisokkiajan minimointiin, luotettavuuden parantamiseen ja kustannuksien leikkaamiseen. Muut tuotteet: Loctite 7063 puhdistusaine & rasvan poistaja Käytetään kaikkiin korjausmenetelmiin, osien puhdistamiseen ennen liimausta Loctite 7649 aktivaattori Käytä laakerilukitteiden kanssa Nopeuttaa kovettumista passiivisilla pinnoilla kuten ruostumaton teräs, alumiini ja pinnoitetut tai passivoidut metallit Loctite 8192 kuivavoiteluaine Liukuaine: Käytetään liukuaineena yhdensuuntaisten kiilojen ja sokkien korjauksissa Ennakoiva kunnossapito: Loctite 8012 Moly pasta: Estää kulumisesta aiheutuvaa kitkaa Estää korroosiota Kiilaura: Loctite 603 ja 648 laakerilukitteet: Pahoin kuluneille akseleille Raskaille kuormituksille Käytä samaa materiaalia kuin alkuperäinen akselin materiaali Liimaus: Loctite 603, 648, 660 laakerilukitteet ja Loctite Hysol 9466 A&B epoksi: Korjaa kuluneet ja väärin koneistetut komponentit käyttämällä korjausliimaa Liiman valinta riippuu kulumisen syvyydestä Ennakoiva kunnossapito: Loctite 243 ja 248 kierrelukitteet: Estää löystymisen Eliminoi mikroliikkeen, mikä johtaa kitkakorroosioon Estää kiilaurien kulumisen Estää korroosion Uusiminen: Pahoin kuluneille akseleille Loctite Hysol 3478 A&B metallitäytteinen epoksi: Uusi kulunut pinta metallitäytteisellä epoksilla: Koneista akselin pinta korjauksen jälkeen alkuperäiseen (nimellinen) halkaisijakokoon Loctite 660 laakerilukita ja Loctite 7649 aktivaattori: Liimaa akseliin asennettu komponentti kuluneeseeen pintaan 49

50 Sisällysluettelo 50 Tuotenro. Kuvaus Pakkauskoko IDH Nro. Sivu 222 Kierrelukite, matala lujuus 10 ml ml ml Kierrelukite, keskiluja 10 ml ml ml Kierrelukite, keskiluja, puolikiinteä 9 g g Kierrelukite, suuri lujuus, puolikiinteä 9 g g Kierrelukite, suuri lujuus 10 ml ml ml Kierrelukite, suuri lujuus 10 ml ml ml Kierrelukite, suuri lujuus 50 ml ml Kierrelukite, juokseva 10 ml ml ml / 7649 Taustapeilin liimasarja 0.5 ml Lasi/metalliliimaussarja 5 g / 4 ml 330 / 7388 MULTI-BOND sarja 50 ml / 40 ml Rakenneliima, sitkostettu, ei sekoitusta 315 ml Rakenneliima 35 ml TBD A&B Rakenneliima, yleiskäyttöön 50 ml ml A&B Rakenneliima, nopeasti kovettuva, erittäin kirkas 24 ml ml ml ml A&B Rakenneliima, nopeasti kovettuva, musta 25 ml Metal Magic Steel Stick 50 g g A&B Metal Set S1, tahna, purkkisrj 500 g A&B Metal Set S2, Valettava, tuubisarja 500 g A&B Metal Set S3, nopeasti kovettuva, tuubisarja 500 g A&B Metal Set M, veden kestävä, tuubisarja 500 g A&B Metal Set A1, monikäyttöinen, tuubisarja 500 g A&B Superior Metal, purkkisrj 453 g A&B Metal Set HTA, korkea lämpötilan kesto, purkkisrj 500 g Pikaliima, yleiskäyttöön 20 g * Kysy asiakaspalvelusta

51 Tuotenro. Kuvaus Pakkauskoko IDH Nro. Sivu 500 g Pikaliima, matala viskositeetti 20 g g Pikaliima, erittäin matala viskosoteetti 20 g g Pikaliima, korkea lämpötila 20 g g 431 Pikaliima, pintaherkkä, suuri viskositeetti 20 g g Pikaliima, kumisitkostettu, kirkas 20 g g Piikaliima, yleiskäyttöinen geeli 3 g g g Pikaliima, kumilla sitkostettu, musta 20 g g Joustava pikaliima 20 g Putken korjaussarja 2" x 6' teippi Tasotiiviste, jäykille osille, korkea lämpötila 50 ml ml ml Joustava liimatiiviste, ei korrosoi 300 ml Tasotiiviste, jäykät osat 50 ml ml Tasotiiviste, matala lujuus 50 ml ml Kierretiiviste, muovi 100 ml Joustava liimatiiviste, kirkas 310 ml Joustava liimatiiviste, valkoinen 310 ml Joustava liimatiiviste, musta 310 ml Joustava liimatiiviste, korkea lämpötila, punainen 310 ml Kierretiiviste, hydrauli ja paineilmaputkistoille 10 ml ml ml Putkitiivistenauha 50 m m Putkitiiviste, puolikiinteä 19 g Joustava liimatiiviste, 2K, musta 400 ml Tasotiiviste isoille välyksille/glykolin kestävä 80 ml Putkikierretiiviste, hitaasti kovettuva 50 ml ml Tasotiiviste jäykille osille, geeli 50 ml ml * Kysy asiakaspalvelusta 51

52 Sisällysluettelo Tuotenro Kuvaus Pakkauskoko IDH Nro. Sivu 250 ml Putkikierretiiviste, yleiskäyttöön 50 ml ml Kierretiiviste, suurilujuus, kupari / messinki 250 ml Tasotiiviste, isot välykset/joustava 50 ml ml Tasotiiviste, isot välykset/ei-oksimipitoinen 300 ml Sylinterimäisten osien kiinnite, suuri lujuus, öljyn kestävä 10 ml ml ml Sylinterimäisten osien kiinnite, suuri lujuus, korkea lämpötila 50 ml ml Sylinterimäisten osien kiinnite, suuri lujuus 50 ml ml Sylinterimäisten osien kiinnite, keskiluja 10 ml ml ml Sylinterimäisten osien kiinnite, suuri lujuus, korkea lämpötila 5 ml ml ml Kiinnite suurille välyksille 50 ml Kontaktipuhdistaja, spray, aerosoli 400 ml Puhdistusaine pinnoille ja osille, spray 400 ml Puhdistusaine pinnoille ja osille, kanisteri 10 l Puhdistusaine ja rasvanpoistaja muoviosille, aerosoli 400 ml Puhdistusaine ja rasvanpoistaja muoviosille, kanisteri 10 L Tiivisteen poistaja, aerosoli 400 ml Loctite Nordbak Kulumisenestoaine 1 kg Loctite Nordbak Kulumisenestoaine 1 kg Loctite Nordbak polymeerikomposiitti 1 kg Loctite Nordbak Siveltävä keraaminen pinnoite, harmaa 1 kg Loctite Nordbak Korkean lämpötilan kulumissuoja 10 kg Loctite Nordbak Korkean lämpötilan kulumissuoja 10 kg Loctite Nordbak Korkean lämpötilan harjattava keraaminen pinnoite 1 kg Muoviprimeri, pikaliimat (kaikki muovit) 4 ml Aktivaattori, anaerobiset tuotteet 90 ml Aktivaattori 18 ml Aktivaattori 18 ml ml Aktivaattori 500 ml Ruostekäsittely 1 l Aktivaattori 150 ml ml * Kysy asiakaspalvelusta

53 Tuotenro Kuvaus Pakkauskoko IDH Nro. Sivu 770 Primeri 10 g g Sinkkispray, kiiltävä, spray 400 ml Puhdistusaine (vesipohjainen) 750 ml l l Käsienpuhdistusaine 400 ml l Käsienpuhdistusaine, maali, hartsi 400 ml Käsienpuhdistusaine, maali, hartsi, pumppuannostelija 1.75 l Elintarvikehyväksytty mineraaliöljy, spray 400 ml Kitkaspray hihnoille, aerosoli 400 ml Kuparipohjainen anti-seize, aerosoli 400 ml Kuparipohjainen anti-seize, sivellinkansi 454 g g Heavy Duty anti-seize, sivellinkansi 454 g Korkean lämpötilan ketjuöljy, spray 400 ml Erittäin puhdas metallivapaa anti-seize, sivellinkansi 454 g Elintarvikehyväksytty anti-seize 907 g Silikoniöljy, aerosoli 400 ml Marine anti-seize, sivellinkansi 454 g Leikkuuöljy, plo 250 ml Leikkuuöljy, aerosoli 400 ml Freeze & Release, aerosoli 400 ml Kuparipohjainen anti-seize, stick 20 g Ketjuöljy, aerosoli 400 ml Korkean lämpötilan rasva, patruuna 400 g MoS 2 rasva 400 g Silikonirasva, tuubi 75 ml Silikonirasva, purkki 1 l Mineraalirasva 400 g Monikäyttöinen voiteluaine 400 g Monikäyttöinen voiteluaine 1 l Alumiinipohjainen anti-seize 500 g Alumiinipohjainen anti-seize, aerosoli 400 ml MoS 2 asennustahna, spray 400 ml Metallivapaa anti-seize 500 g MoS 2 kitkaa vähentävä pinnoite aerosoli 400 ml PTFE pinnoite, aerosoli 400 ml Yleisvoiteluaine, spray 400 ml A&B Rakenneliima, sitkostettu 50 ml ml A&B Rakenneliima, korkea lämpötila 50 ml * Kysy asiakaspalvelusta. 53

54 Sisällysluettelo Tuotenro Kuvaus Pakkauskoko IDH Nro. Sivu 400 ml Manuaalinen kaksoispatruuna-annostelija 1:1, 2:1; 50 ml Manuaalinen kaksoispatruuna-annostelija 1:1, 2:1; 200 ml Käsipistooli 250 ml pullolle Paineilmakäyttöinen patruuna-annostelija, 300 ml Integroitu puoliautomaattinen annostelusysteemi Manuaalinen patruuna-annostelija 300 ml Käsipistooli, paineilma 50 ml 1:1, 2:1, 10: Puristusventtiiliannostelija Jalkakytkin integroituun puoliautomaattiseen annostelusysteemiin Paineilmakäyttöinen kaksoispatruuna-annostelija 1:1, 2:1; 200 ml Manuaalinen kaksoispatruuna-annostelija 1:1, 2:1; 400 ml Paineilmakäyttöinen kaksoispatruuna-annostelija 1:1, 2:1; 400 ml Annostelulaite pienille kappalemäärille Digitalalinen ruiskuannostelija Patruuna-annostelija O-rengassarja sarja Terostat 9120 MS tiiviste, musta 310 ml MS tiiviste, harmaa 310 ml MS tiiviste, valkoinen 310 ml Terostat 9220/9380 MS elastinen liima, musta = Terostat ml MS elastinen liima, harmaa = Terostat ml - MS elstinen liima, valk = Terostat ml Terostat MS 930 MS tiiviste, musta 310 ml MS tiiviste, harmaa 310 ml MS tiiviste, valkoinen 310 ml Terostat MS 930 MS tiiviste, musta 570 ml MS tiiviste, harmaa 570 ml MS tiiviste, valkoinen 570 ml Terostat MS 931 MS tiiviste, valkoinen 310 ml Terostat MS 939 MS, joustava liima, musta 310 ml MS, joustava liima, harmaa 310 ml MS, joustava liima, valkoinen 310 ml Terostat MS 9399 MS joustava liima, kaksoispatruuna, musta 2 x 200 ml MS joustava liima, kaksoispatruuna, valkoinen 2 x 200 ml * Kysy asiakaspalvelusta

55 Notes 55

56 Henkel Ratkaisun tarjoaja Ratkaisut nyt ja tulevaisuudessa Erittäin tunnettujen Loctite, Teroson, Hysol, Nordbak ja muiden tunnettujen tuotemerkkien avulla, henkel on markkinajohtaja tarjoamalla kokonaisratkaisuja alkuperäisosien valmistajille, kunnossapitoon sekä jälkimarkkinoinnin korjaustarpeisiin. Tämän vuoksi ammattilaiset valitsevat Henkelin tuotteita erilaisiin sovelluksiin. Henkelin asiakkaat hyötyvät yrityksen vuosikymmenten kokemuksesta teknologian innovaattorina, sekä myös samanaikaisesti palvelusta ja tuesta. Tehokkaat ratkaisut vastaavat kaikkia tarpeita. Ratkaisun tarjoajana, Henkel tarjoaa paljon muutakin kuin erinomaisia tuotteita se tarjoaa vaikuttavia ratkaisuja, jotka perustuva innovatiivisiin teknologioihin ja konsepteihin, ja asiakkaan laitteiden perusteelliseen tuntemukseen. Useat toiminnot tuovat etuja, jotka helpottavat sekä kunnossapitoa, korjaamoa ja alkuperäisosien valmistajaa reagoimaan tehokkaasti ongelmiin varmistaen luotettavuuden, turvallisuuden ja kestävyyden. Koulutukset ja seminaarit Henkel tuotteiden hyödyntäminen Henkelillä, asiakkaiden koulutus on jatkuvaa työtä koska jopa korkealaatuiset tuotteetkin voivat olla vain yhtä hyviä kuin niiden käyttäjä. Yritys tarjoaa käytännön seminaareja ja työpajoja, jotka keskittyvät Best Practice ohjelmaan ja ohjeeseen kuinka maksimoida luotettavuus ja samalla leikata ylläpitokuluja ja -aikaa. Koulutus suoritetaan asiakkaan tiloissa ja se voidaan räätälöidä vastaamaan yksittäisiä tarpeita, kenttäkierroksen ja esitutkimuksen jälkeen. Tuotteita Henkelin valikoimasta Suunniteltu jokapäiväiseen käyttöön Testattu maailman kovimmissa tapahtumissa Jo vuosia Dakar rallin virallisena yhteistyökumppanina ja toimittajana, Henkel on tukenut kilpailevia joukkueita tuotteilla, jotka heijastava yrityksen innovatiivisuutta ja erinomaista teknologiaa. Vuosien ajan läheinen yhteistyö on kehittynyt molemminpuoliseksi luottamukseksi ja ymmärtämiseksi, rakentunut päteväksi palveluksi. Korkealuokkaiset liimat ja tiivisteiteet, jotka tarjoavat nopean ja tehokkaan avun korjauksiin, ovat auttaneet monia kuljettajia pääsemään maaliin saakka. Lisää tietoja Henkel portfoliosta saat josta voit ladata esitteitä, tietolomakkeita, teknisiä tiedotteita jne. Tässä manuaalissa esitetty tieto on tarkoitettu vain viitteelliseksi. Mikäli tarvitset tarkempia tietoja tai suosituksia, ota yhteyttä paikalliseen Henkelin tekniseen tukeen. Henkel Norden Oy Adhesives Technologies Äyritie 12 A Vantaa Puh Fax designates a trademark of Henkel AG & Co. KGaA or its affiliates, registered in Germany and elsewhere Henkel AG & Co. KGaA, 2008 IDH nro.
