Uutuus! KTS 340: Helppo käyttää. Vaikea voittaa

Transkriptio

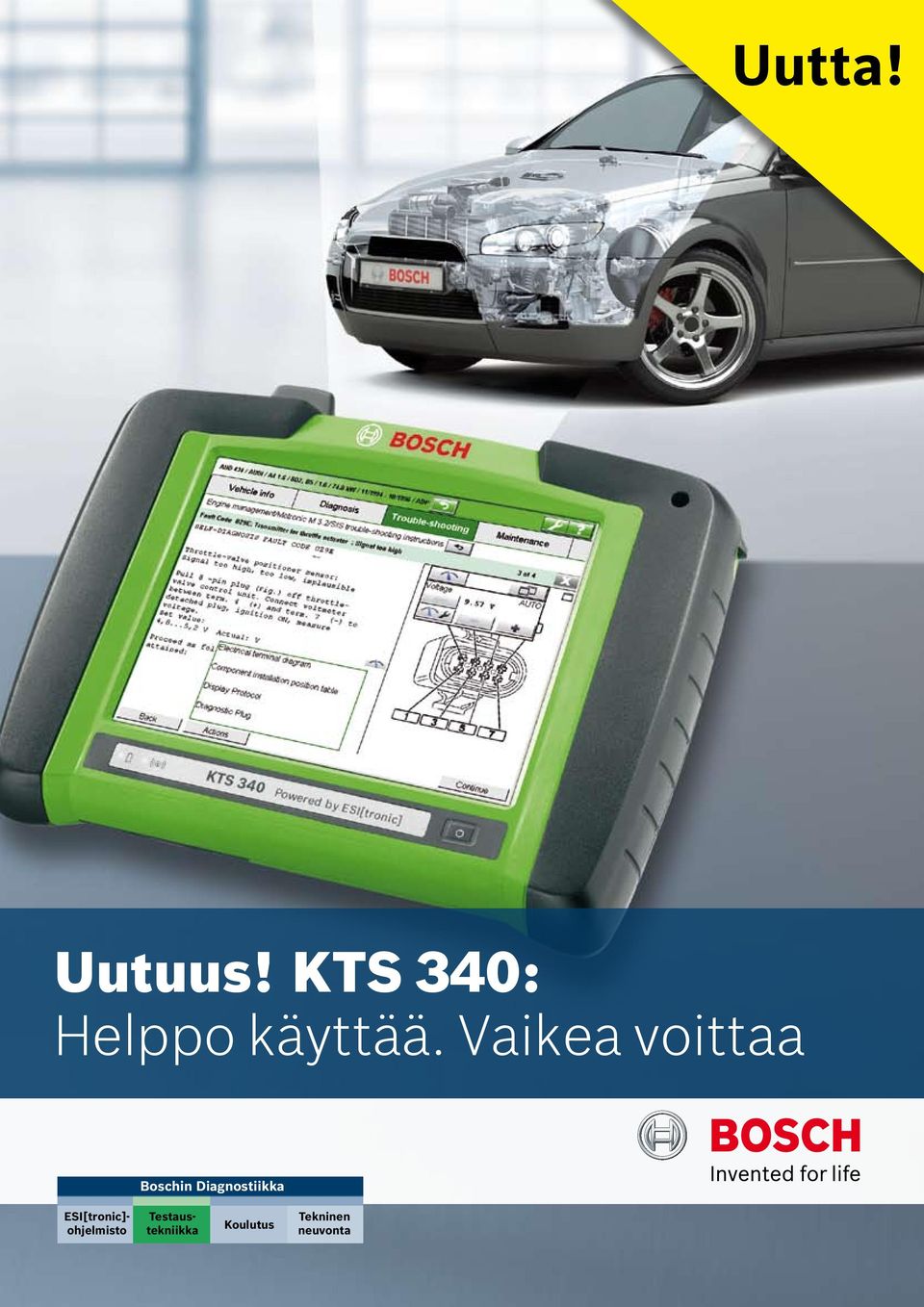

1 Uutta! Uutuus! KTS 340: Helppo käyttää. Vaikea voittaa

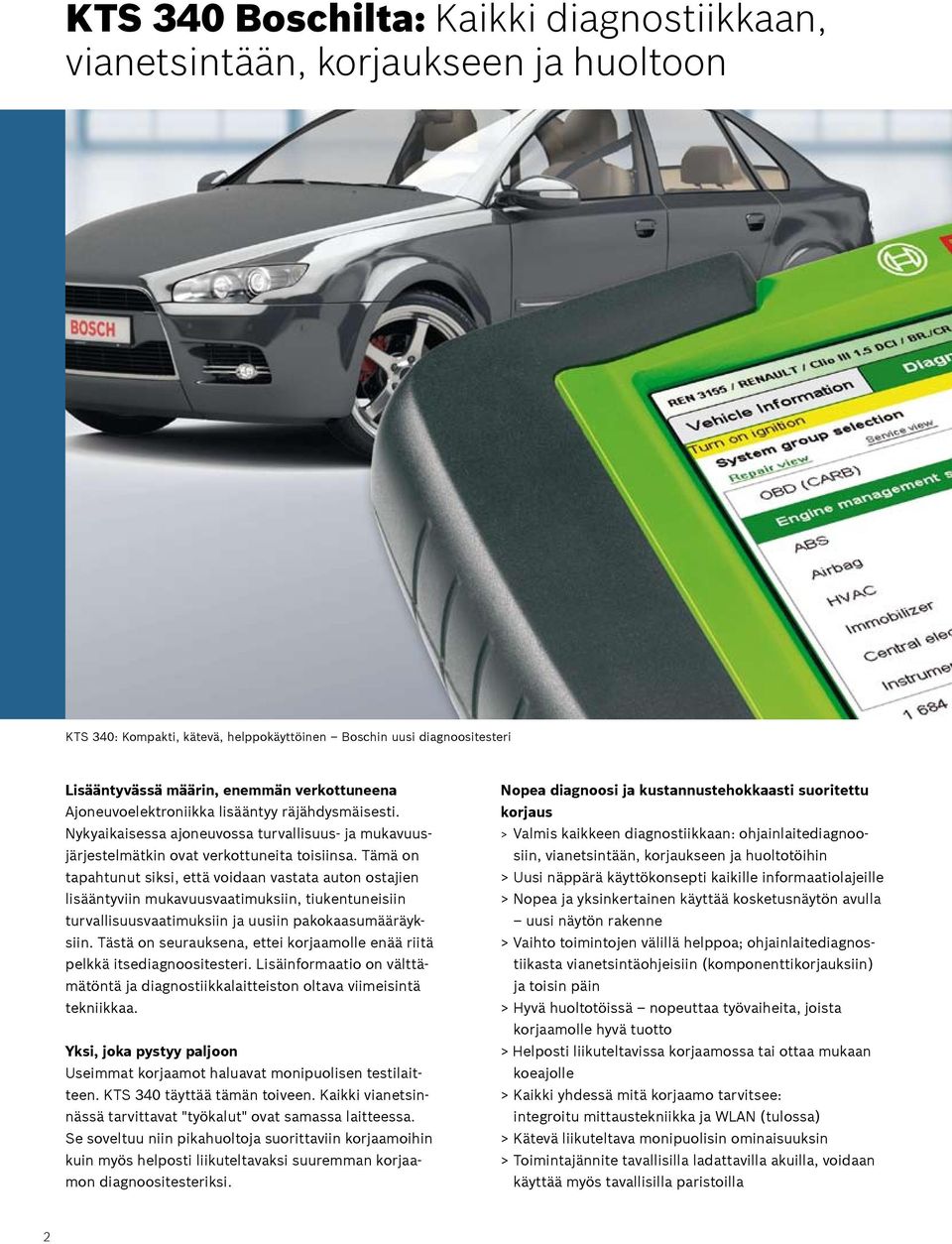

2 KTS 340 Boschilta: Kaikki diagnostiikkaan, vianetsintään, korjaukseen ja huoltoon KTS 340: Kompakti, kätevä, helppokäyttöinen Boschin uusi diagnoositesteri Lisääntyvässä määrin, enemmän verkottuneena Ajoneuvoelektroniikka lisääntyy räjähdysmäisesti. Nykyaikaisessa ajoneuvossa turvallisuus- ja mukavuusjärjestelmätkin ovat verkottuneita toisiinsa. Tämä on tapahtunut siksi, että voidaan vastata auton ostajien lisääntyviin mukavuusvaatimuksiin, tiukentuneisiin turvallisuusvaatimuksiin ja uusiin pakokaasumääräyksiin. Tästä on seurauksena, ettei korjaamolle enää riitä pelkkä itsediagnoositesteri. Lisäinformaatio on välttämätöntä ja diagnostiikkalaitteiston oltava viimeisintä tekniikkaa. Yksi, joka pystyy paljoon Useimmat korjaamot haluavat monipuolisen testilaitteen. KTS 340 täyttää tämän toiveen. Kaikki vianetsinnässä tarvittavat "työkalut" ovat samassa laitteessa. Se soveltuu niin pikahuoltoja suorittaviin korjaamoihin kuin myös helposti liikuteltavaksi suuremman korjaamon diagnoositesteriksi. Nopea diagnoosi ja kustannustehokkaasti suoritettu korjaus > Valmis kaikkeen diagnostiikkaan: ohjainlaitediagnoosiin, vianetsintään, korjaukseen ja huoltotöihin > Uusi näppärä käyttökonsepti kaikille informaatiolajeille > Nopea ja yksinkertainen käyttää kosketusnäytön avulla uusi näytön rakenne > Vaihto toimintojen välillä helppoa; ohjainlaitediagnostiikasta vianetsintäohjeisiin (komponenttikorjauksiin) ja toisin päin > Hyvä huoltotöissä nopeuttaa työvaiheita, joista korjaamolle hyvä tuotto > Helposti liikuteltavissa korjaamossa tai ottaa mukaan koeajolle > Kaikki yhdessä mitä korjaamo tarvitsee: integroitu mittaustekniikka ja WLAN (tulossa) > Kätevä liikuteltava monipuolisin ominaisuuksin > Toimintajännite tavallisilla ladattavilla akuilla, voidaan käyttää myös tavallisilla paristoilla 2

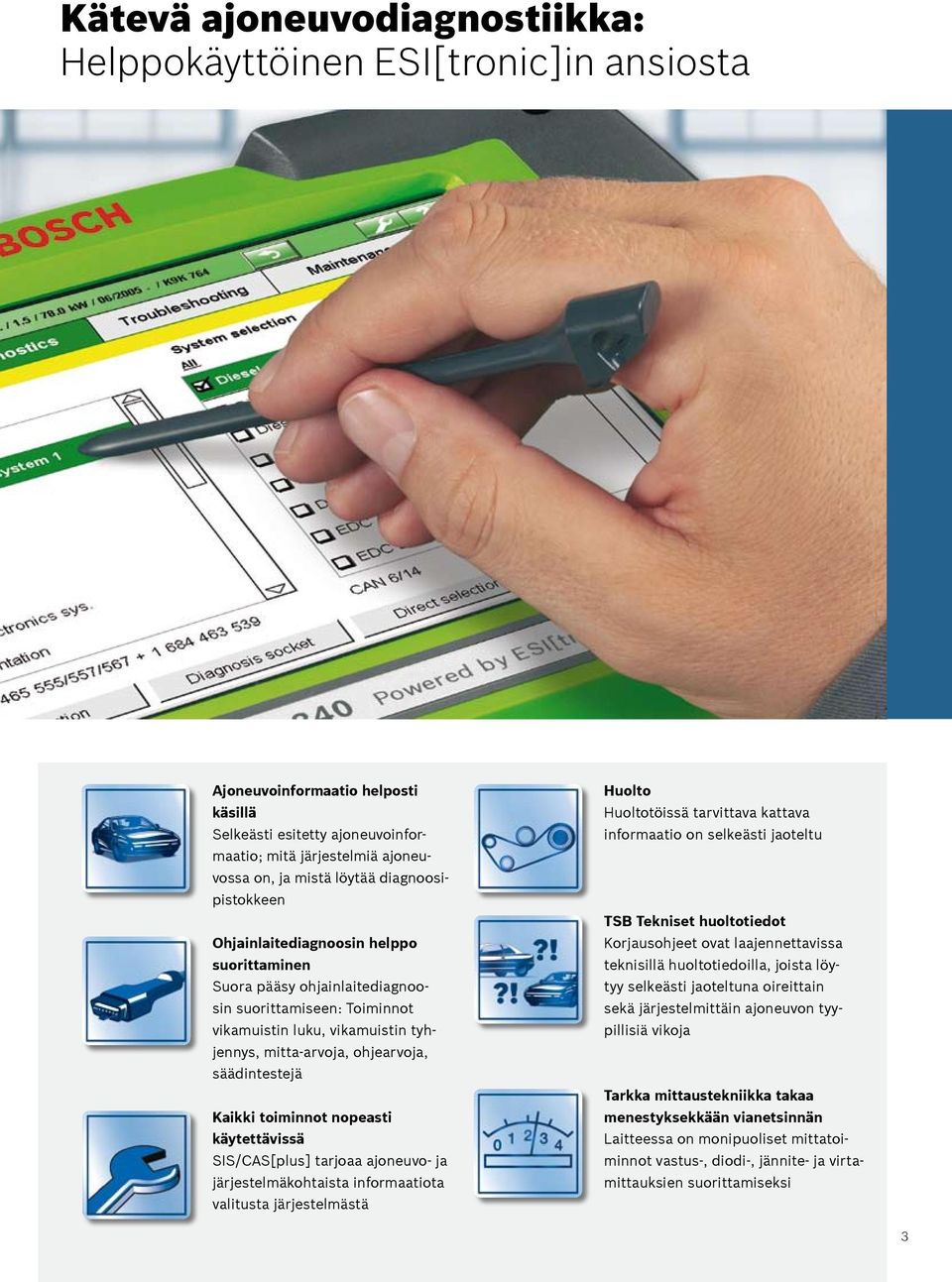

3 Kätevä ajoneuvodiagnostiikka: Helppokäyttöinen ESI[tronic]in ansiosta Ajoneuvoinformaatio helposti käsillä Selkeästi esitetty ajoneuvoinformaatio; mitä järjestelmiä ajoneuvossa on, ja mistä löytää diagnoosipistokkeen Ohjainlaitediagnoosin helppo suorittaminen Suora pääsy ohjainlaitediagnoosin suorittamiseen: Toiminnot vikamuistin luku, vikamuistin tyhjennys, mitta-arvoja, ohjearvoja, säädintestejä Kaikki toiminnot nopeasti käytettävissä SIS/CAS[plus] tarjoaa ajoneuvo- ja järjestelmäkohtaista informaatiota valitusta järjestelmästä Huolto Huoltotöissä tarvittava kattava informaatio on selkeästi jaoteltu TSB Tekniset huoltotiedot Korjausohjeet ovat laajennettavissa teknisillä huoltotiedoilla, joista löytyy selkeästi jaoteltuna oireittain sekä järjestelmittäin ajoneuvon tyypillisiä vikoja Tarkka mittaustekniikka takaa menestyksekkään vianetsinnän Laitteessa on monipuoliset mittatoiminnot vastus-, diodi-, jännite- ja virtamittauksien suorittamiseksi 3

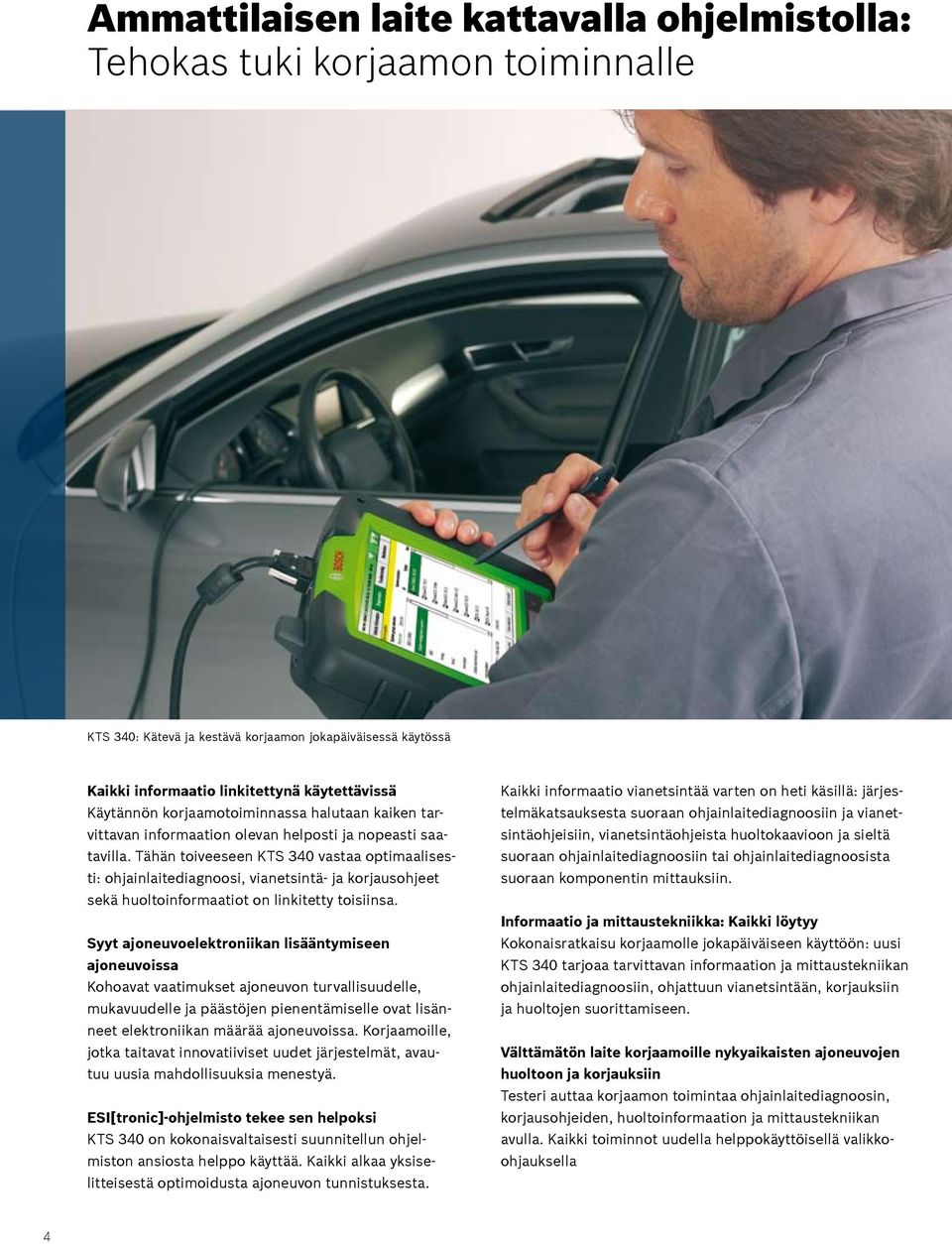

4 Ammattilaisen laite kattavalla ohjelmistolla: Tehokas tuki korjaamon toiminnalle KTS 340: Kätevä ja kestävä korjaamon jokapäiväisessä käytössä Kaikki informaatio linkitettynä käytettävissä Käytännön korjaamotoiminnassa halutaan kaiken tarvittavan informaation olevan helposti ja nopeasti saatavilla. Tähän toiveeseen KTS 340 vastaa optimaalisesti: ohjainlaitediagnoosi, vianetsintä- ja korjausohjeet sekä huoltoinformaatiot on linkitetty toisiinsa. Syyt ajoneuvoelektroniikan lisääntymiseen ajoneuvoissa Kohoavat vaatimukset ajoneuvon turvallisuudelle, mukavuudelle ja päästöjen pienentämiselle ovat lisänneet elektroniikan määrää ajoneuvoissa. Korjaamoille, jotka taitavat innovatiiviset uudet järjestelmät, avautuu uusia mahdollisuuksia menestyä. ESI[tronic]-ohjelmisto tekee sen helpoksi KTS 340 on kokonaisvaltaisesti suunnitellun ohjelmiston ansiosta helppo käyttää. Kaikki alkaa yksiselitteisestä optimoidusta ajoneuvon tunnistuksesta. Kaikki informaatio vianetsintää varten on heti käsillä: järjestelmäkatsauksesta suoraan ohjainlaitediagnoosiin ja vianetsintäohjeisiin, vianetsintäohjeista huoltokaavioon ja sieltä suoraan ohjainlaitediagnoosiin tai ohjainlaitediagnoosista suoraan komponentin mittauksiin. Informaatio ja mittaustekniikka: Kaikki löytyy Kokonaisratkaisu korjaamolle jokapäiväiseen käyttöön: uusi KTS 340 tarjoaa tarvittavan informaation ja mittaustekniikan ohjainlaitediagnoosiin, ohjattuun vianetsintään, korjauksiin ja huoltojen suorittamiseen. Välttämätön laite korjaamoille nykyaikaisten ajoneuvojen huoltoon ja korjauksiin Testeri auttaa korjaamon toimintaa ohjainlaitediagnoosin, korjausohjeiden, huoltoinformaation ja mittaustekniikan avulla. Kaikki toiminnot uudella helppokäyttöisellä valikkoohjauksella 4

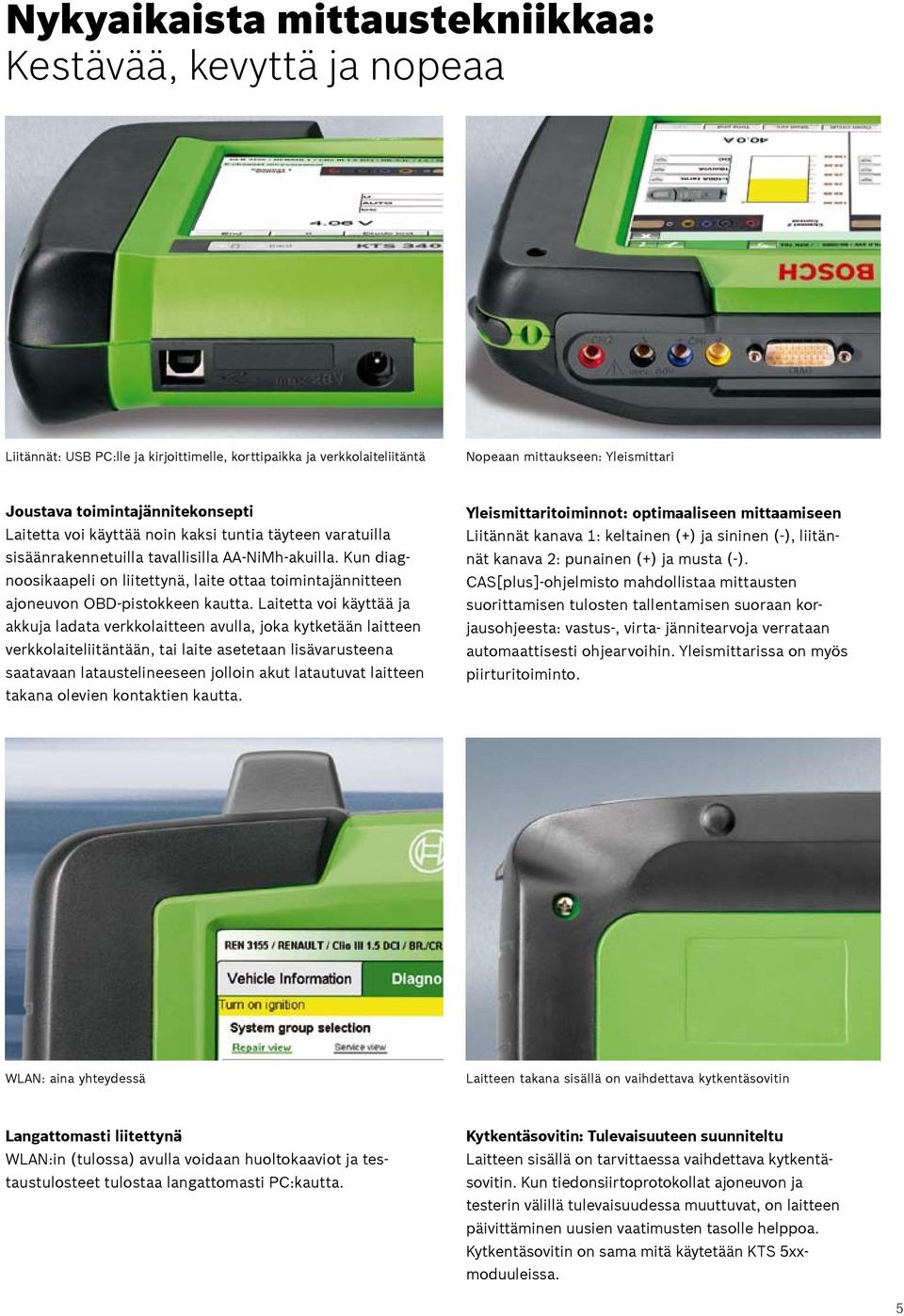

5 Nykyaikaista mittaustekniikkaa: Kestävää, kevyttä ja nopeaa Liitännät: USB PC:lle ja kirjoittimelle, korttipaikka ja verkkolaiteliitäntä Nopeaan mittaukseen: Yleismittari Joustava toimintajännitekonsepti Laitetta voi käyttää noin kaksi tuntia täyteen varatuilla sisäänrakennetuilla tavallisilla AA-NiMh-akuilla. Kun diagnoosikaapeli on liitettynä, laite ottaa toimintajännitteen ajoneuvon OBD-pistokkeen kautta. Laitetta voi käyttää ja akkuja ladata verkkolaitteen avulla, joka kytketään laitteen verkkolaiteliitäntään, tai laite asetetaan lisävarusteena saatavaan lataustelineeseen jolloin akut latautuvat laitteen takana olevien kontaktien kautta. Yleismittaritoiminnot: optimaaliseen mittaamiseen Liitännät kanava 1: keltainen (+) ja sininen (-), liitännät kanava 2: punainen (+) ja musta (-). CAS[plus]-ohjelmisto mahdollistaa mittausten suorittamisen tulosten tallentamisen suoraan korjausohjeesta: vastus-, virta- jännitearvoja verrataan automaattisesti ohjearvoihin. Yleismittarissa on myös piirturitoiminto. WLAN: aina yhteydessä Laitteen takana sisällä on vaihdettava kytkentäsovitin Langattomasti liitettynä WLAN:in (tulossa) avulla voidaan huoltokaaviot ja testaustulosteet tulostaa langattomasti PC:kautta. Kytkentäsovitin: Tulevaisuuteen suunniteltu Laitteen sisällä on tarvittaessa vaihdettava kytkentäsovitin. Kun tiedonsiirtoprotokollat ajoneuvon ja testerin välillä tulevaisuudessa muuttuvat, on laitteen päivittäminen uusien vaatimusten tasolle helppoa. Kytkentäsovitin on sama mitä käytetään KTS 5xxmoduuleissa. 5

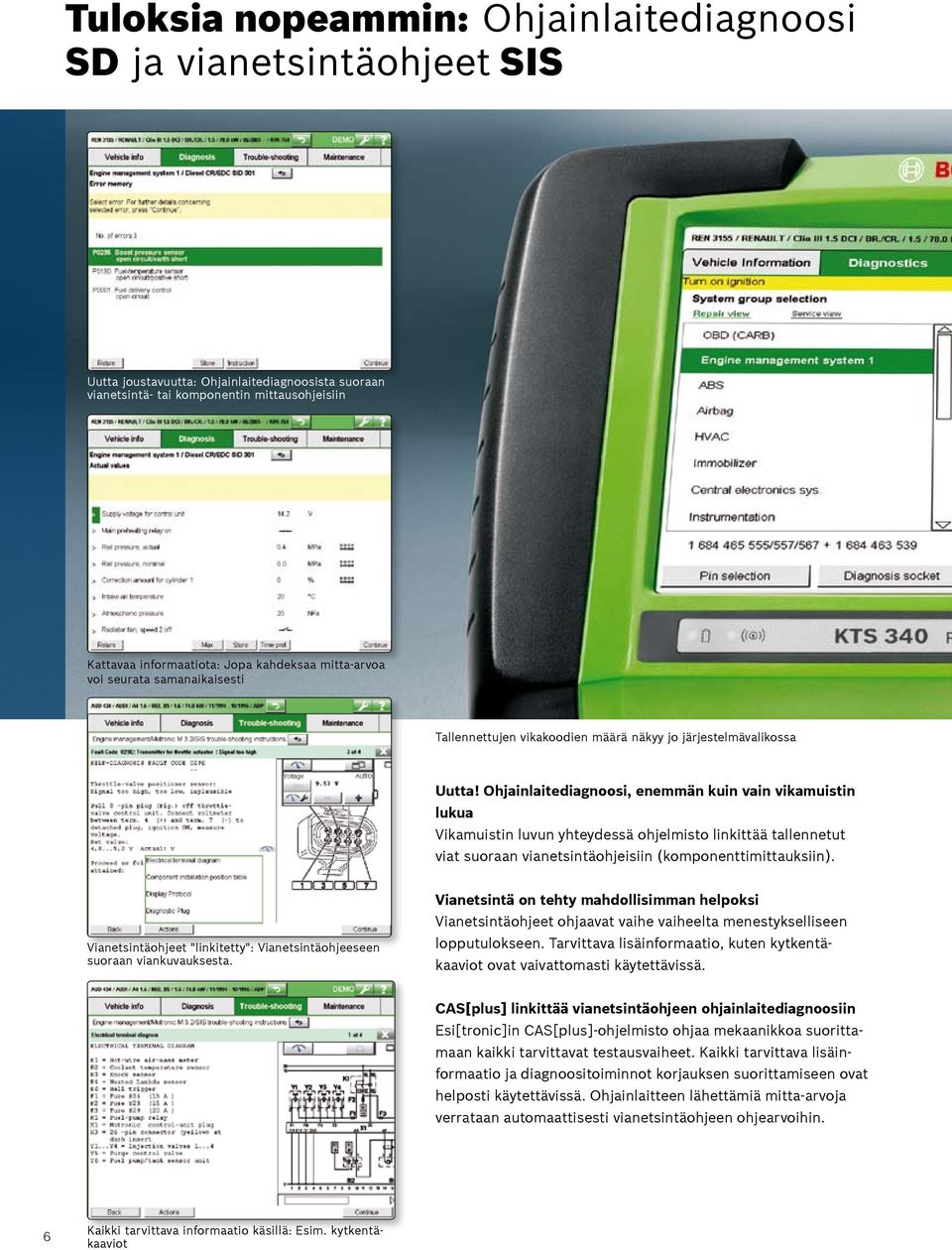

6 Tuloksia nopeammin: Ohjainlaitediagnoosi SD ja vianetsintäohjeet SIS Uutta joustavuutta: Ohjainlaitediagnoosista suoraan vianetsintä- tai komponentin mittausohjeisiin Kattavaa informaatiota: Jopa kahdeksaa mitta-arvoa voi seurata samanaikaisesti Tallennettujen vikakoodien määrä näkyy jo järjestelmävalikossa Uutta! Ohjainlaitediagnoosi, enemmän kuin vain vikamuistin lukua Vikamuistin luvun yhteydessä ohjelmisto linkittää tallennetut viat suoraan vianetsintäohjeisiin (komponenttimittauksiin). Vianetsintäohjeet "linkitetty": Vianetsintäohjeeseen suoraan viankuvauksesta. Vianetsintä on tehty mahdollisimman helpoksi Vianetsintäohjeet ohjaavat vaihe vaiheelta menestykselliseen lopputulokseen. Tarvittava lisäinformaatio, kuten kytkentäkaaviot ovat vaivattomasti käytettävissä. CAS[plus] linkittää vianetsintäohjeen ohjainlaitediagnoosiin Esi[tronic]in CAS[plus]-ohjelmisto ohjaa mekaanikkoa suorittamaan kaikki tarvittavat testausvaiheet. Kaikki tarvittava lisäinformaatio ja diagnoositoiminnot korjauksen suorittamiseen ovat helposti käytettävissä. Ohjainlaitteen lähettämiä mitta-arvoja verrataan automaattisesti vianetsintäohjeen ohjearvoihin. 6 Kaikki tarvittava informaatio käsillä: Esim. kytkentäkaaviot

7 Milloin, missä ja miten: Ajoneuvotiedot ja huoltotieto-osio M Ajoneuvotiedot: Tiedot ajoneuvosta, asennetut järjestelmät ja diagnoosipistokkeen sijainti kätevästi saatavilla Huoltokuvat: Kaikki tärkeä yhdellä silmäyksellä Ajoneuvotiedot: Kaikki tärkeä heti tavoitettavissa Tiedot ajoneuvosta, asennetut järjestelmät ja diagnoosipistokkeen sijainti kätevästi saatavilla Uutta: yksinkertainen pääsy asennetuista järjestelmistä suoraan diagnoosiin ja vianetsintäohjeisiin. Huolto: Ohjeiden mukaisesti ja järjestelmällisesti Lähtökohta huollon suorittamiselle on huoltokaavio, josta on suora pääsy ohjainlaitediagnoosiin ja testausarvoihin. Kaikki huollon suorittamiseen tarvittavat tiedot kuten huoltokuvat, jakohihnan vaihtoohjeet, rengaspaineet ym. ovat helposti saatavilla. Aina vertailtavissa: Testiarvot saadaan näkyviin pudotusvalikosta TSB Tekniset huoltotiedot Korjausohjeet ovat laajennettavissa teknisillä huoltotiedoilla, joista löytyy selkeästi jaoteltuna oireittain sekä järjestelmittäin ajoneuvon tyypillisiä vikoja. Tiedoissa on myös korjausvihjeitä, varaosaluetteloita ja kuvia. Kaikki tarvittava tieto jakohihnan vaihtoon 7

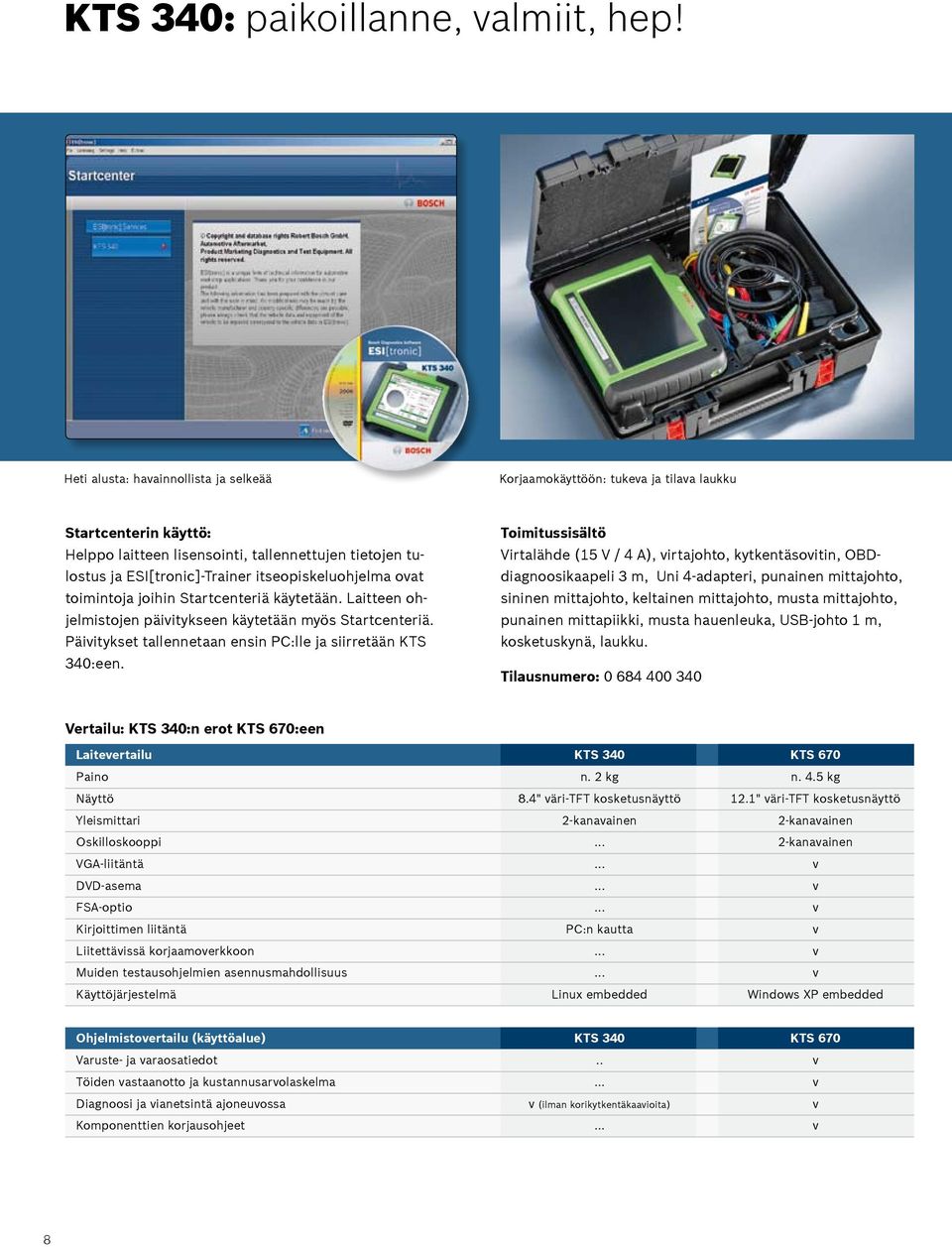

8 KTS 340: paikoillanne, valmiit, hep! Heti alusta: havainnollista ja selkeää Korjaamokäyttöön: tukeva ja tilava laukku Startcenterin käyttö: Helppo laitteen lisensointi, tallennettujen tietojen tulostus ja ESI[tronic]-Trainer itseopiskeluohjelma ovat toimintoja joihin Startcenteriä käytetään. Laitteen ohjelmistojen päivitykseen käytetään myös Startcenteriä. Päivitykset tallennetaan ensin PC:lle ja siirretään KTS 340:een. Toimitussisältö Virtalähde (15 V / 4 A), virtajohto, kytkentäsovitin, OBDdiagnoosikaapeli 3 m, Uni 4-adapteri, punainen mittajohto, sininen mittajohto, keltainen mittajohto, musta mittajohto, punainen mittapiikki, musta hauenleuka, USB-johto 1 m, kosketuskynä, laukku. Tilausnumero: Vertailu: KTS 340:n erot KTS 670:een Laitevertailu KTS 340 KTS 670 Paino n. 2 kg n. 4.5 kg Näyttö 8.4" väri-tft kosketusnäyttö 12.1" väri-tft kosketusnäyttö Yleismittari 2-kanavainen 2-kanavainen Oskilloskooppi... 2-kanavainen VGA-liitäntä... v DVD-asema... v FSA-optio... v Kirjoittimen liitäntä PC:n kautta v Liitettävissä korjaamoverkkoon... v Muiden testausohjelmien asennusmahdollisuus... v Käyttöjärjestelmä Linux embedded Windows XP embedded Ohjelmistovertailu (käyttöalue) KTS 340 KTS 670 Varuste- ja varaosatiedot.. v Töiden vastaanotto ja kustannusarvolaskelma... v Diagnoosi ja vianetsintä ajoneuvossa v (ilman korikytkentäkaavioita) v Komponenttien korjausohjeet... v 8

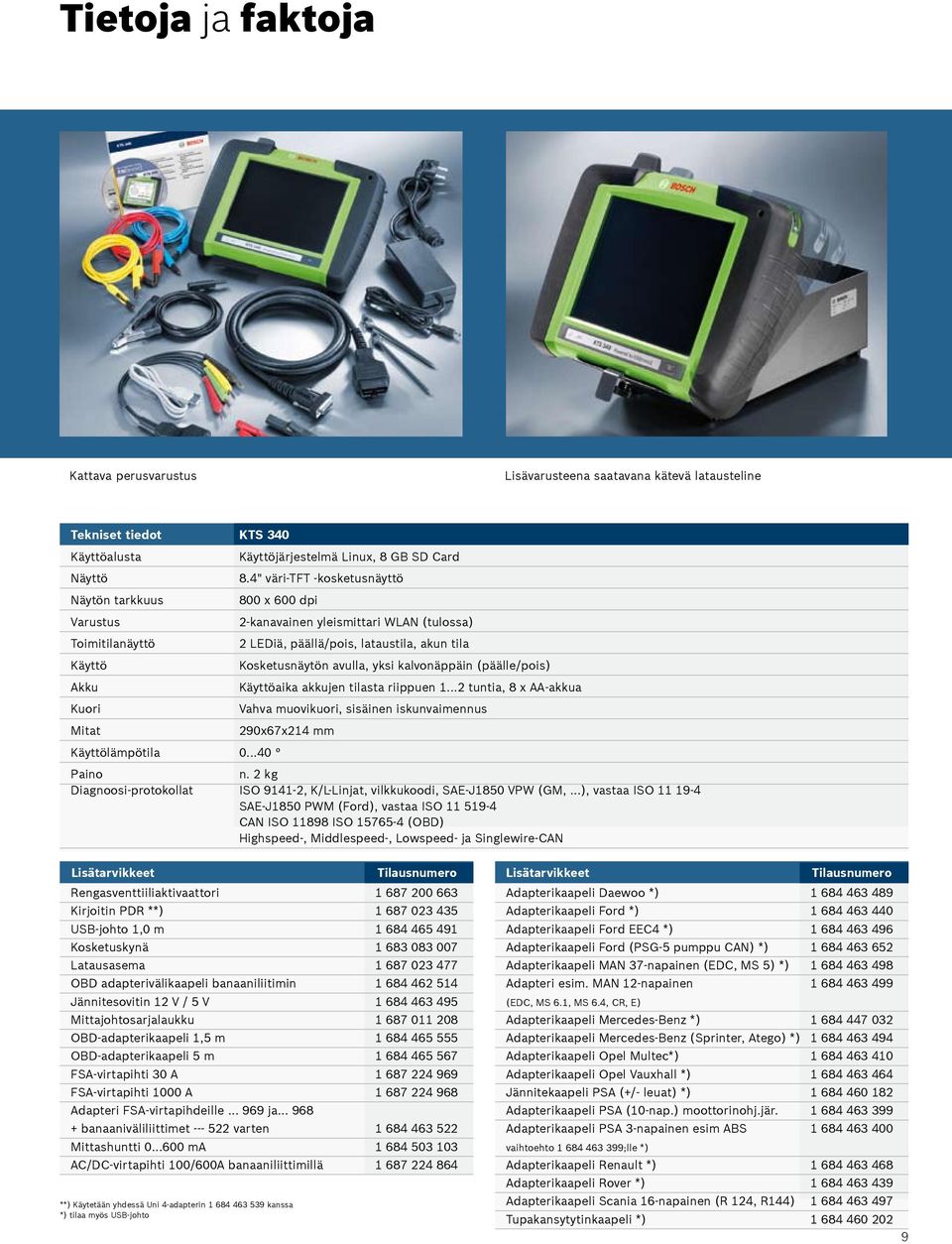

9 Tietoja ja faktoja Kattava perusvarustus Lisävarusteena saatavana kätevä latausteline Tekniset tiedot KTS 340 Käyttöalusta Näyttö Näytön tarkkuus Varustus Toimitilanäyttö Käyttö Akku Kuori Mitat Käyttöjärjestelmä Linux, 8 GB SD Card 8.4" väri-tft -kosketusnäyttö 800 x 600 dpi Käyttölämpötila kanavainen yleismittari WLAN (tulossa) 2 LEDiä, päällä/pois, lataustila, akun tila Kosketusnäytön avulla, yksi kalvonäppäin (päälle/pois) Käyttöaika akkujen tilasta riippuen tuntia, 8 x AA-akkua Vahva muovikuori, sisäinen iskunvaimennus 290x67x214 mm Paino n. 2 kg Diagnoosi-protokollat ISO , K/L-Linjat, vilkkukoodi, SAE-J1850 VPW (GM,...), vastaa ISO SAE-J1850 PWM (Ford), vastaa ISO CAN ISO ISO (OBD) Highspeed-, Middlespeed-, Lowspeed- ja Singlewire-CAN Lisätarvikkeet Rengasventtiiliaktivaattori Kirjoitin PDR **) USB-johto 1,0 m Kosketuskynä Latausasema OBD adapterivälikaapeli banaaniliitimin Jännitesovitin 12 V / 5 V Mittajohtosarjalaukku OBD-adapterikaapeli 1,5 m OBD-adapterikaapeli 5 m FSA-virtapihti 30 A FSA-virtapihti 1000 A Adapteri FSA-virtapihdeille 969 ja banaaniväliliittimet varten Mittashuntti ma AC/DC-virtapihti 100/600A banaaniliittimillä **) Käytetään yhdessä Uni 4-adapterin kanssa *) tilaa myös USB-johto Tilausnumero Lisätarvikkeet Tilausnumero Adapterikaapeli Daewoo *) Adapterikaapeli Ford *) Adapterikaapeli Ford EEC4 *) Adapterikaapeli Ford (PSG-5 pumppu CAN) *) Adapterikaapeli MAN 37-napainen (EDC, MS 5) *) Adapteri esim. MAN 12-napainen (EDC, MS 6.1, MS 6.4, CR, E) Adapterikaapeli Mercedes-Benz *) Adapterikaapeli Mercedes-Benz (Sprinter, Atego) *) Adapterikaapeli Opel Multec*) Adapterikaapeli Opel Vauxhall *) Jännitekaapeli PSA (+/- leuat) *) Adapterikaapeli PSA (10-nap.) moottorinohj.jär Adapterikaapeli PSA 3-napainen esim ABS vaihtoehto ;lle *) Adapterikaapeli Renault *) Adapterikaapeli Rover *) Adapterikaapeli Scania 16-napainen (R 124, R144) Tupakansytytinkaapeli *)

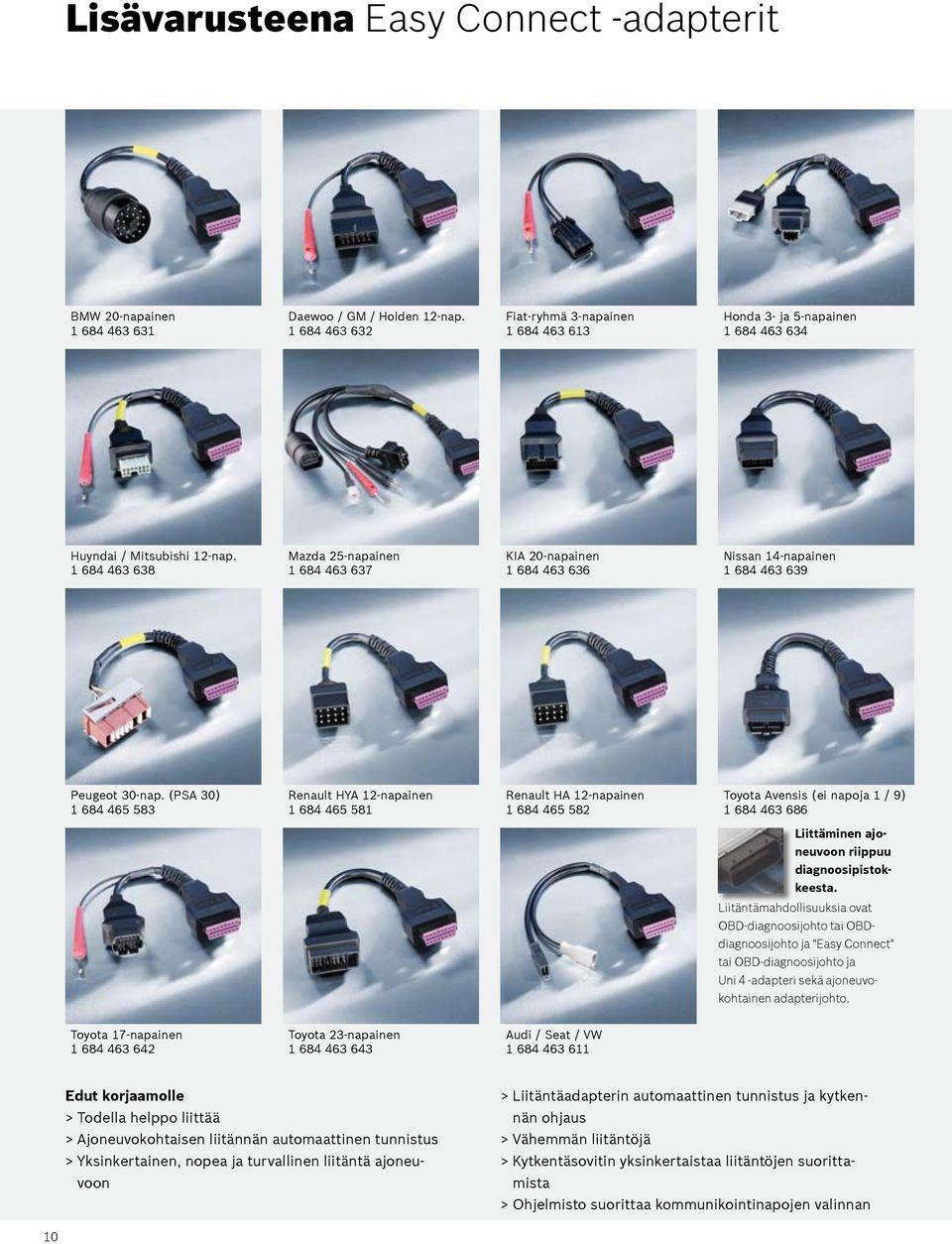

10 Lisävarusteena Easy Connect -adapterit BMW 20-napainen Daewoo / GM / Holden 12-nap Fiat-ryhmä 3-napainen Honda 3- ja 5-napainen Huyndai / Mitsubishi 12-nap Mazda 25-napainen KIA 20-napainen Nissan 14-napainen Peugeot 30-nap. (PSA 30) Renault HYA 12-napainen Renault HA 12-napainen Toyota Avensis (ei napoja 1 / 9) Liittäminen ajoneuvoon riippuu diagnoosipistokkeesta. Liitäntämahdollisuuksia ovat OBD-diagnoosijohto tai OBD- diagnoosijohto ja "Easy Connect" tai OBD-diagnoosijohto ja Uni 4 -adapteri sekä ajoneuvo- kohtainen adapterijohto. Toyota 17-napainen Toyota 23-napainen Audi / Seat / VW Edut korjaamolle > Todella helppo liittää > Ajoneuvokohtaisen liitännän automaattinen tunnistus > Yksinkertainen, nopea ja turvallinen liitäntä ajoneuvoon > Liitäntäadapterin automaattinen tunnistus ja kytkennän ohjaus > Vähemmän liitäntöjä > Kytkentäsovitin yksinkertaistaa liitäntöjen suorittamista > Ohjelmisto suorittaa kommunikointinapojen valinnan 10

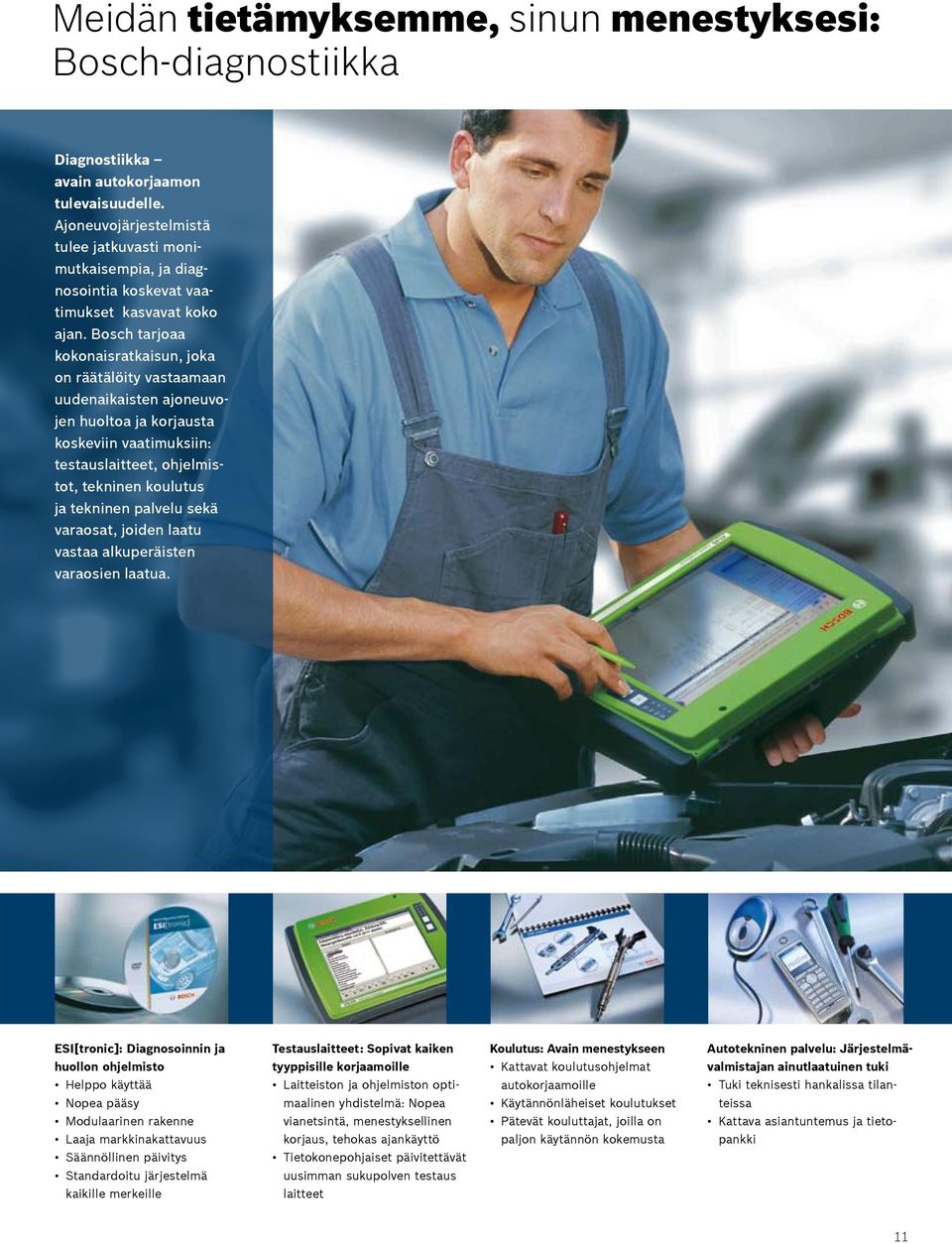

11 Meidän tietämyksemme, sinun menestyksesi: Bosch-diagnostiikka Diagnostiikka avain autokorjaamon tulevaisuudelle. Ajoneuvojärjestelmistä tulee jatkuvasti monimutkaisempia, ja diagnosointia koskevat vaatimukset kasvavat koko ajan. Bosch tarjoaa kokonaisratkaisun, joka on räätälöity vastaamaan uudenaikaisten ajoneuvojen huoltoa ja korjausta koskeviin vaatimuksiin: testauslaitteet, ohjelmistot, tekninen koulutus ja tekninen palvelu sekä varaosat, joiden laatu vastaa alkuperäisten varaosien laatua. ESI[tronic]: Diagnosoinnin ja huollon ohjelmisto Helppo käyttää Nopea pääsy Modulaarinen rakenne Laaja markkinakattavuus Säännöllinen päivitys Standardoitu järjestelmä kaikille merkeille Testauslaitteet: Sopivat kaiken tyyppisille korjaamoille Laitteiston ja ohjelmiston optimaalinen yhdistelmä: Nopea vianetsintä, menestyksellinen korjaus, tehokas ajankäyttö Tietokonepohjaiset päivitettävät uusimman sukupolven testaus laitteet Koulutus: Avain menestykseen Kattavat koulutusohjelmat autokorjaamoille Käytännönläheiset koulutukset Pätevät kouluttajat, joilla on paljon käytännön kokemusta Autotekninen palvelu: Järjestelmävalmistajan ainutlaatuinen tuki Tuki teknisesti hankalissa tilanteissa Kattava asiantuntemus ja tietopankki 11

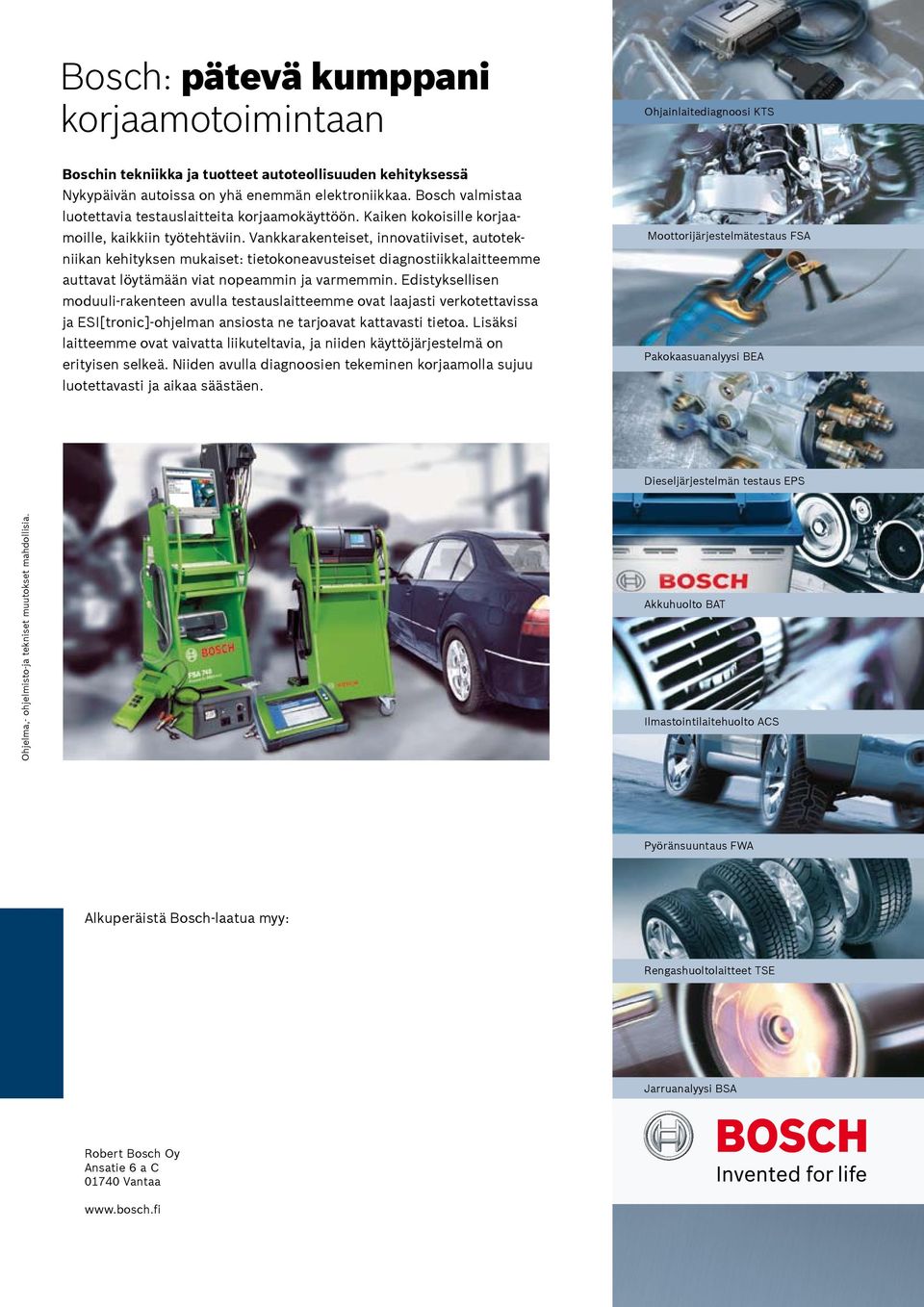

12 Bosch: pätevä kumppani korjaamotoimintaan Ohjainlaitediagnoosi KTS Boschin tekniikka ja tuotteet autoteollisuuden kehityksessä Nykypäivän autoissa on yhä enemmän elektroniikkaa. Bosch valmistaa luotettavia testauslaitteita korjaamokäyttöön. Kaiken kokoisille korjaamoille, kaikkiin työtehtäviin. Vankkarakenteiset, innovatiiviset, autotekniikan kehityksen mukaiset: tietokoneavusteiset diagnostiikkalaitteemme auttavat löytämään viat nopeammin ja varmemmin. Edistyksellisen moduuli-rakenteen avulla testauslaitteemme ovat laajasti verkotettavissa ja ESI[tronic]-ohjelman ansiosta ne tarjoavat kattavasti tietoa. Lisäksi laitteemme ovat vaivatta liikuteltavia, ja niiden käyttöjärjestelmä on erityisen selkeä. Niiden avulla diagnoosien tekeminen korjaamolla sujuu luotettavasti ja aikaa säästäen. Moottorijärjestelmätestaus FSA Pakokaasuanalyysi BEA Dieseljärjestelmän testaus EPS Ohjelma,- ohjelmisto-ja tekniset muutokset mahdollisia. Akkuhuolto BAT Ilmastointilaitehuolto ACS Pyöränsuuntaus FWA Alkuperäistä Bosch-laatua myy: Rengashuoltolaitteet TSE Jarruanalyysi BSA Robert Bosch Oy Ansatie 6 a C Vantaa
