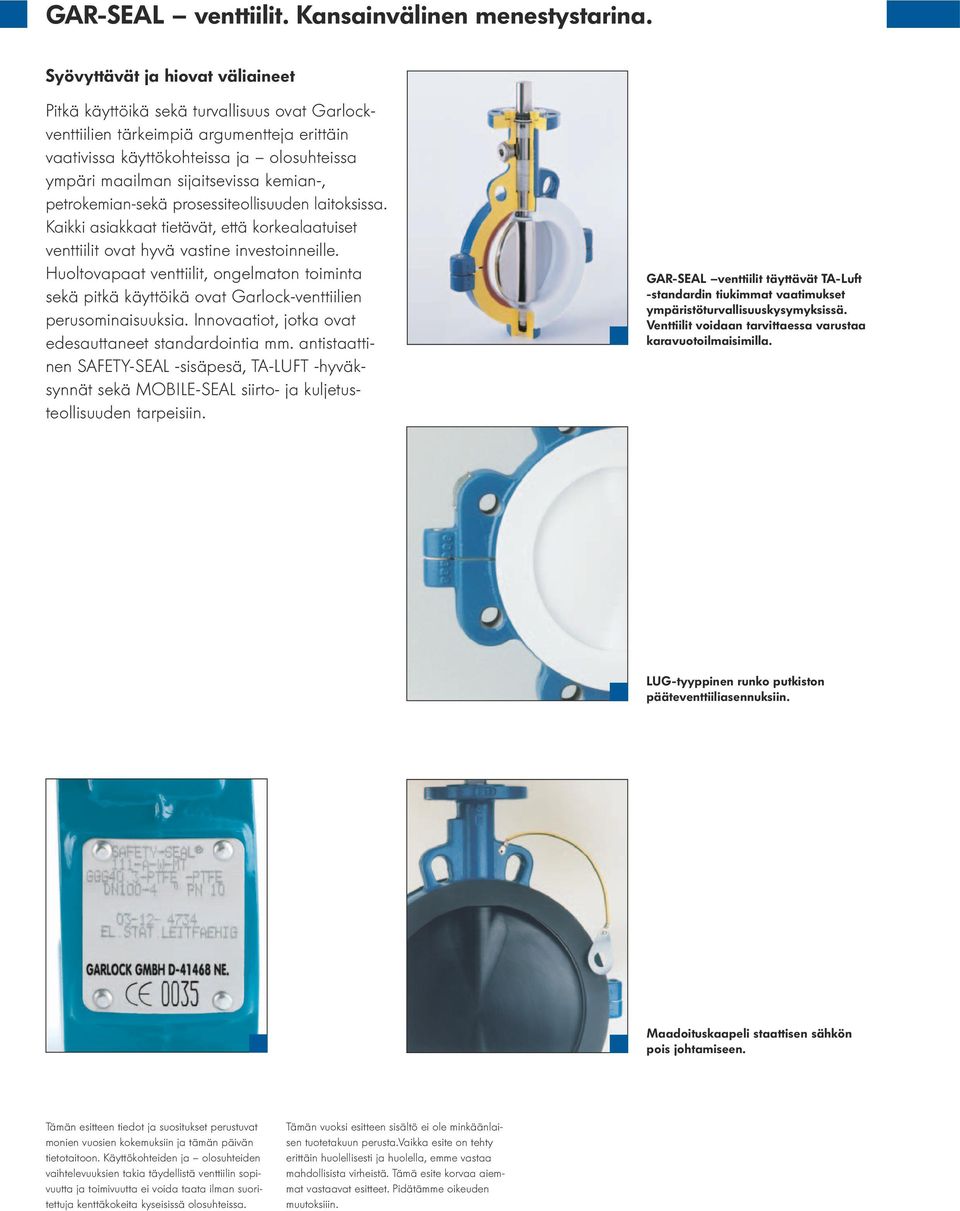

2 GAR-SEAL venttiilit. Kansainvälinen menestystarina. Syövyttävät ja hiovat väliaineet Pitkä käyttöikä sekä turvallisuus ovat Garlockventtiilien tärkeimpiä argumentteja erittäin vaativissa käyttökohteissa ja olosuhteissa ympäri maailman sijaitsevissa kemian-, petrokemian-sekä prosessiteollisuuden laitoksissa. Kaikki asiakkaat tietävät, että korkealaatuiset venttiilit ovat hyvä vastine investoinneille. Huoltovapaat venttiilit, ongelmaton toiminta sekä pitkä käyttöikä ovat Garlock-venttiilien perusominaisuuksia. Innovaatiot, jotka ovat edesauttaneet standardointia mm. antistaattinen SAFETY-SEAL -sisäpesä, TA-LUFT -hyväksynnät sekä MOBILE-SEAL siirto- ja kuljetusteollisuuden tarpeisiin. GAR-SEAL venttiilit täyttävät TA-Luft -standardin tiukimmat vaatimukset ympäristöturvallisuuskysymyksissä. Venttiilit voidaan tarvittaessa varustaa karavuotoilmaisimilla. LUG-tyyppinen runko putkiston pääteventtiiliasennuksiin. Maadoituskaapeli staattisen sähkön pois johtamiseen. Tämän esitteen tiedot ja suositukset perustuvat monien vuosien kokemuksiin ja tämän päivän tietotaitoon. Käyttökohteiden ja olosuhteiden vaihtelevuuksien takia täydellistä venttiilin sopivuutta ja toimivuutta ei voida taata ilman suoritettuja kenttäkokeita kyseisissä olosuhteissa. Tämän vuoksi esitteen sisältö ei ole minkäänlaisen tuotetakuun perusta.vaikka esite on tehty erittäin huolellisesti ja huolella, emme vastaa mahdollisista virheistä. Tämä esite korvaa aiemmat vastaavat esitteet. Pidätämme oikeuden muutoksiiin.

kemian-, petrokemian-sekä prosessiteollisuuden laitoksissa. Kaikki asiakkaat tietävät, että korkealaatuiset venttiilit ovat hyvä vastine investoinneille.

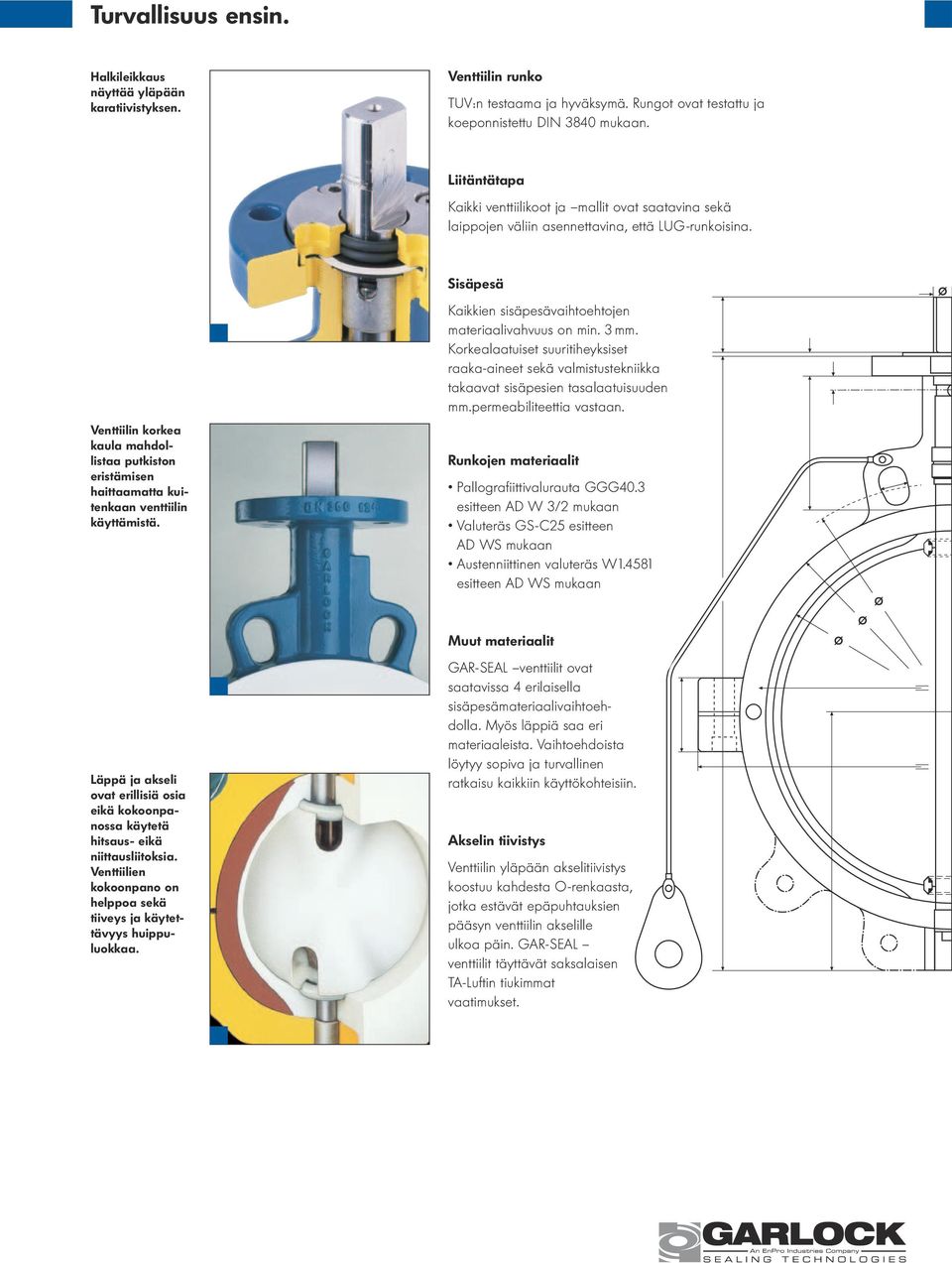

3 Turvallisuus ensin. Halkileikkaus näyttää yläpään karatiivistyksen. Venttiilin runko TUV:n testaama ja hyväksymä. Rungot ovat testattu ja koeponnistettu DIN 3840 mukaan. Liitäntätapa Kaikki venttiilikoot ja mallit ovat saatavina sekä laippojen väliin asennettavina, että LUG-runkoisina. Sisäpesä Venttiilin korkea kaula mahdollistaa putkiston eristämisen haittaamatta kuitenkaan venttiilin käyttämistä. Kaikkien sisäpesävaihtoehtojen materiaalivahvuus on min. 3 mm. Korkealaatuiset suuritiheyksiset raaka-aineet sekä valmistustekniikka takaavat sisäpesien tasalaatuisuuden mm.permeabiliteettia vastaan. Runkojen materiaalit Pallografiittivalurauta GGG40.3 esitteen AD W 3/2 mukaan Valuteräs GS-C25 esitteen AD WS mukaan Austenniittinen valuteräs W esitteen AD WS mukaan Muut materiaalit Läppä ja akseli ovat erillisiä osia eikä kokoonpanossa käytetä hitsaus- eikä niittausliitoksia. Venttiilien kokoonpano on helppoa sekä tiiveys ja käytettävyys huippuluokkaa. GAR-SEAL venttiilit ovat saatavissa 4 erilaisella sisäpesämateriaalivaihtoehdolla. Myös läppiä saa eri materiaaleista. Vaihtoehdoista löytyy sopiva ja turvallinen ratkaisu kaikkiin käyttökohteisiin. Akselin tiivistys Venttiilin yläpään akselitiivistys koostuu kahdesta O-renkaasta, jotka estävät epäpuhtauksien pääsyn venttiilin akselille ulkoa päin. GAR-SEAL venttiilit täyttävät saksalaisen TA-Luftin tiukimmat vaatimukset.

Sisäpesä Venttiilin korkea kaula mahdollistaa putkiston eristämisen haittaamatta kuitenkaan venttiilin käyttämistä. Kaikkien sisäpesävaihtoehtojen materiaalivahvuus on min. 3 mm.

4 Maailmanlaajuisesti sertifioitu Alipaine GAR-SEAL venttiilit soveltuvat käytettäviksi alipaineissa. Erityisen korkeille alipaineille löytyy erikoistiivisteiset vaihtoehdot valmistajan valikoimista. Garlockin venttiileille löytyy hyväksynnät ja todistukset, jotka kelpuutetaan maailmanlaajuisesti kaikissa teollistuneissa maissa. Garlockin valmistus ja laadunvalvonta noudattavat DIN ISO 9001 ohjeistusta. Garlock tuottaa sertifioitua turvallisuutta. Vuorauksen vahvuuden testaaminen Kaikkien PTFE-vuorauksien vahvuus mitataan erikoismittalaittein. Tämän menetelmän ansiosta varmistetaan vaadittava vuorauksen paksuus ja mahdollisimman pitkä käyttöikä. Menetelmä on osoitus GAR-SEAL venttiileiden korkeasta laadusta. Garlock-venttiileiden valmistus ja laaduntarkkailu tapahtuu DIN EN ISO9001 mukaisesti. TUV Anlagentechnik GmbH, TUV Rheinland/Berlin-Brandenburg, Am grauen Stein, Köln, Saksa, myöntämä tunnusnumero 0035 vahvistaa, että valmistuksen suunnittelu ja laatujärjestelmä toimii EU-direktiivin 97/23/EC mukaisesti.

Garlockin valmistus ja laadunvalvonta noudattavat DIN ISO 9001 ohjeistusta. Garlock tuottaa sertifioitua turvallisuutta.

5 Käyttökohde ratkaisee PTFE Sisäpesän ja pinnoitetun läpän materiaali on puhdasta isostaattisesti valettua tiivistä PTFE:a. Suuri tiheys ( > 2,16 g/cm 3 ), minimipaksuus 3 mm sekä tiivis rakenne pitävät huolen, ettei pinnoitteen läpi pääse suotautumaan väliainetta missään olosuhteissa. Käyttölämpötila-alue 40 C +200 C PVDF Brominkestävä PVDF on suuritiheyksistä (1,78 g/cm 3 ) fluorimuovia. Stabiliteetti ja ovat huomattavasti paremmat kuin muilla fluorimuoveilla samoin kuin olematon kutistuvuus ja kylmävaluminen sekä veden absorbtiokyky. PVDF:n vetolujuus ja kimmomoduli +130 C:ssa on parempi kuin PTFE:n. PVDF on palamatonta ja täysin neutraalia. Käyttölämpötila-alue 40 C +135 C. 100 brominkestävä UHMPE Tarkoitettu hyvin kuluttaville ja hioville väliaineille. UHMPE:n erittäin suuri molekyylipaino takaa maksimikulutuskestävyyden sekä erinomaisen kemiallisen kestävyyden kulutuskestävyyttä vaativissa käyttökohteissa. Käyttölämpötila-alue 40 C +85 C 100 Seostettu PTFE Garlockin sähköä johtavalla sisäpesällä ja läpän pinnoituksella varustetut venttiilit ovat nimeltään SAFETY-SEAL. Kestävyydeltään kuten PTFE-vuoratut venttiilit, suojattu sähköstaattisilta varauksilta (TÜV 941 F ). Pintavastus 10 6 Ω Tilavuusvastus 10 6 Ω cm Käyttölämpötila-alue 40 C +200 C : seostettu

100 100 PVDF Brominkestävä PVDF on suuritiheyksistä (1,78 g/cm 3 ) fluorimuovia.
