LIFESTYLE 600 KOTITEATTERIJÄRJESTELMÄ KÄYTTÖOHJE

Transkriptio

1 LIFESTYLE 600 KOTITEATTERIJÄRJESTELMÄ KÄYTTÖOHJE

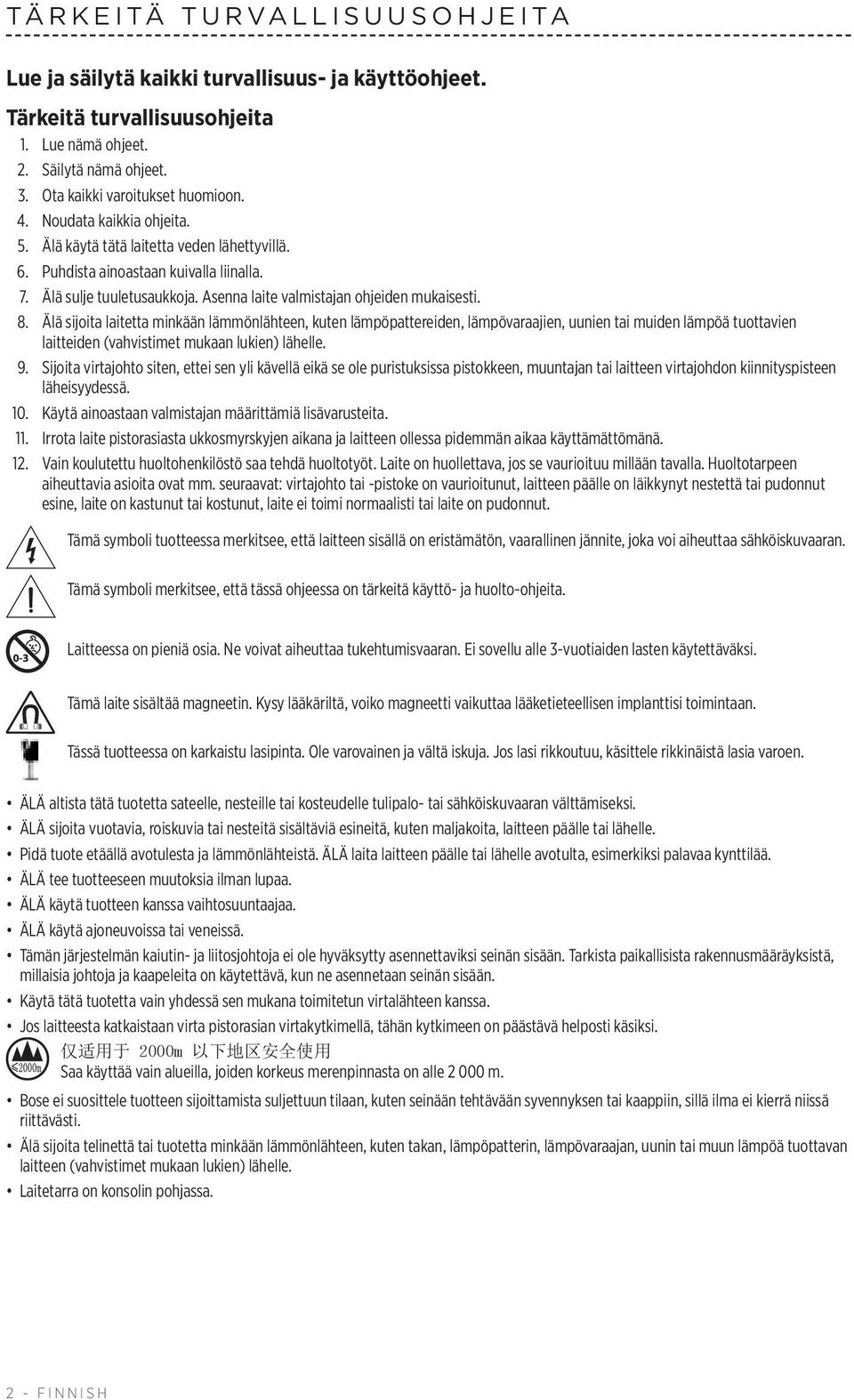

2 TÄRKEITÄ TURVALLISUUSOHJEITA Lue ja säilytä kaikki turvallisuus- ja käyttöohjeet. Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Ota kaikki varoitukset huomioon. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden lähettyvillä. 6. Puhdista ainoastaan kuivalla liinalla. 7. Älä sulje tuuletusaukkoja. Asenna laite valmistajan ohjeiden mukaisesti. 8. Älä sijoita laitetta minkään lämmönlähteen, kuten lämpöpattereiden, lämpövaraajien, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle. 9. Sijoita virtajohto siten, ettei sen yli kävellä eikä se ole puristuksissa pistokkeen, muuntajan tai laitteen virtajohdon kiinnityspisteen läheisyydessä. 10. Käytä ainoastaan valmistajan määrittämiä lisävarusteita. 11. Irrota laite pistorasiasta ukkosmyrskyjen aikana ja laitteen ollessa pidemmän aikaa käyttämättömänä. 12. Vain koulutettu huoltohenkilöstö saa tehdä huoltotyöt. Laite on huollettava, jos se vaurioituu millään tavalla. Huoltotarpeen aiheuttavia asioita ovat mm. seuraavat: virtajohto tai -pistoke on vaurioitunut, laitteen päälle on läikkynyt nestettä tai pudonnut esine, laite on kastunut tai kostunut, laite ei toimi normaalisti tai laite on pudonnut. Tämä symboli tuotteessa merkitsee, että laitteen sisällä on eristämätön, vaarallinen jännite, joka voi aiheuttaa sähköiskuvaaran. Tämä symboli merkitsee, että tässä ohjeessa on tärkeitä käyttö- ja huolto-ohjeita. Laitteessa on pieniä osia. Ne voivat aiheuttaa tukehtumisvaaran. Ei sovellu alle 3-vuotiaiden lasten käytettäväksi. Tämä laite sisältää magneetin. Kysy lääkäriltä, voiko magneetti vaikuttaa lääketieteellisen implanttisi toimintaan. Tässä tuotteessa on karkaistu lasipinta. Ole varovainen ja vältä iskuja. Jos lasi rikkoutuu, käsittele rikkinäistä lasia varoen. ÄLÄ altista tätä tuotetta sateelle, nesteille tai kosteudelle tulipalo- tai sähköiskuvaaran välttämiseksi. ÄLÄ sijoita vuotavia, roiskuvia tai nesteitä sisältäviä esineitä, kuten maljakoita, laitteen päälle tai lähelle. Pidä tuote etäällä avotulesta ja lämmönlähteistä. ÄLÄ laita laitteen päälle tai lähelle avotulta, esimerkiksi palavaa kynttilää. ÄLÄ tee tuotteeseen muutoksia ilman lupaa. ÄLÄ käytä tuotteen kanssa vaihtosuuntaajaa. ÄLÄ käytä ajoneuvoissa tai veneissä. Tämän järjestelmän kaiutin- ja liitosjohtoja ei ole hyväksytty asennettaviksi seinän sisään. Tarkista paikallisista rakennusmääräyksistä, millaisia johtoja ja kaapeleita on käytettävä, kun ne asennetaan seinän sisään. Käytä tätä tuotetta vain yhdessä sen mukana toimitetun virtalähteen kanssa. Jos laitteesta katkaistaan virta pistorasian virtakytkimellä, tähän kytkimeen on päästävä helposti käsiksi. 仅适用于 2000m 以下地区安全使用 Saa käyttää vain alueilla, joiden korkeus merenpinnasta on alle m. Bose ei suosittele tuotteen sijoittamista suljettuun tilaan, kuten seinään tehtävään syvennyksen tai kaappiin, sillä ilma ei kierrä niissä riittävästi. Älä sijoita telinettä tai tuotetta minkään lämmönlähteen, kuten takan, lämpöpatterin, lämpövaraajan, uunin tai muun lämpöä tuottavan laitteen (vahvistimet mukaan lukien) lähelle. Laitetarra on konsolin pohjassa. 2 - FINNISH

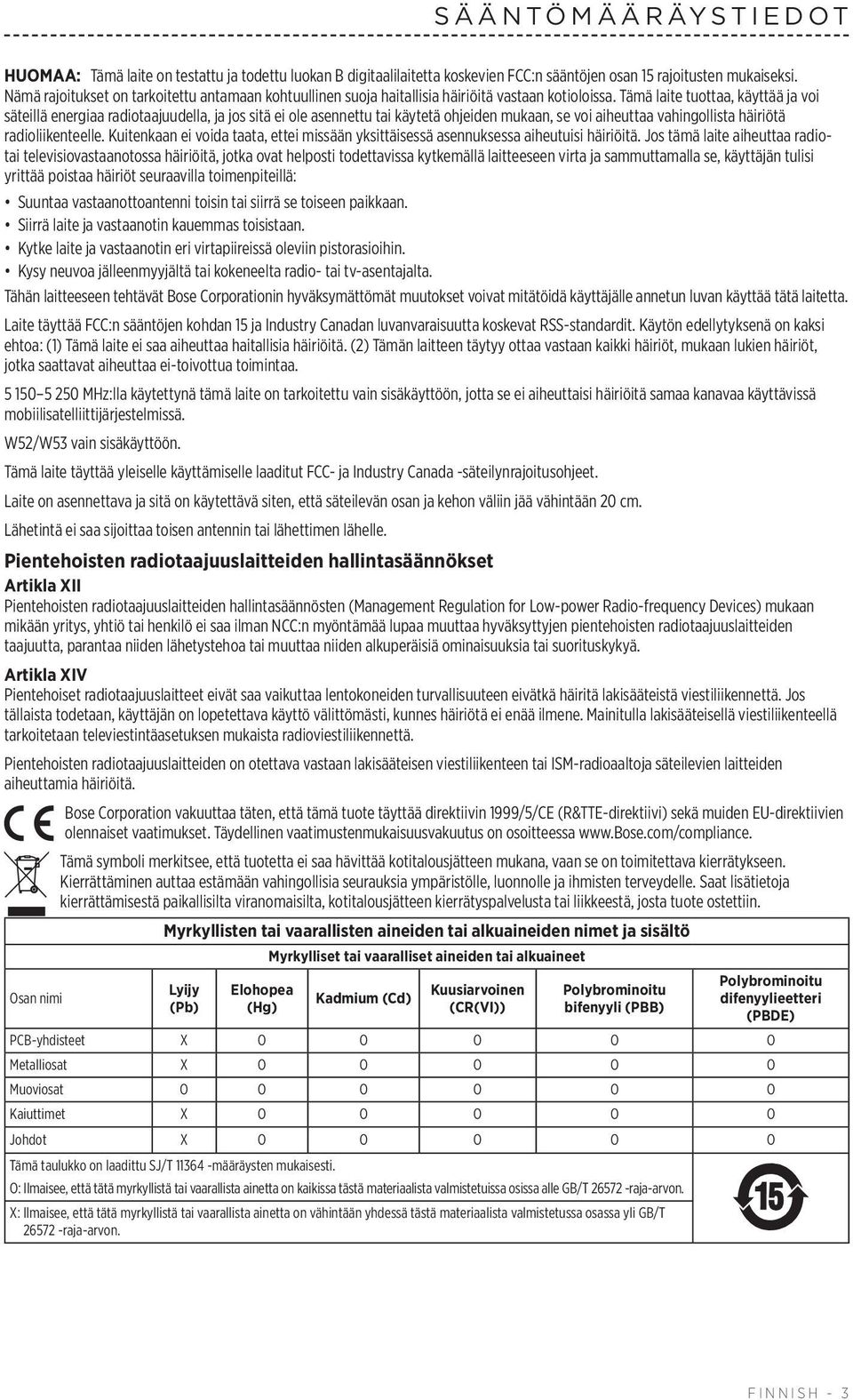

3 SÄÄNTÖMÄÄRÄYSTIEDOT HUOMAA: Tämä laite on testattu ja todettu luokan B digitaalilaitetta koskevien FCC:n sääntöjen osan 15 rajoitusten mukaiseksi. Nämä rajoitukset on tarkoitettu antamaan kohtuullinen suoja haitallisia häiriöitä vastaan kotioloissa. Tämä laite tuottaa, käyttää ja voi säteillä energiaa radiotaajuudella, ja jos sitä ei ole asennettu tai käytetä ohjeiden mukaan, se voi aiheuttaa vahingollista häiriötä radioliikenteelle. Kuitenkaan ei voida taata, ettei missään yksittäisessä asennuksessa aiheutuisi häiriöitä. Jos tämä laite aiheuttaa radiotai televisiovastaanotossa häiriöitä, jotka ovat helposti todettavissa kytkemällä laitteeseen virta ja sammuttamalla se, käyttäjän tulisi yrittää poistaa häiriöt seuraavilla toimenpiteillä: Suuntaa vastaanottoantenni toisin tai siirrä se toiseen paikkaan. Siirrä laite ja vastaanotin kauemmas toisistaan. Kytke laite ja vastaanotin eri virtapiireissä oleviin pistorasioihin. Kysy neuvoa jälleenmyyjältä tai kokeneelta radio- tai tv-asentajalta. Tähän laitteeseen tehtävät Bose Corporationin hyväksymättömät muutokset voivat mitätöidä käyttäjälle annetun luvan käyttää tätä laitetta. Laite täyttää FCC:n sääntöjen kohdan 15 ja Industry Canadan luvanvaraisuutta koskevat RSS-standardit. Käytön edellytyksenä on kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä. (2) Tämän laitteen täytyy ottaa vastaan kaikki häiriöt, mukaan lukien häiriöt, jotka saattavat aiheuttaa ei-toivottua toimintaa MHz:lla käytettynä tämä laite on tarkoitettu vain sisäkäyttöön, jotta se ei aiheuttaisi häiriöitä samaa kanavaa käyttävissä mobiilisatelliittijärjestelmissä. W52/W53 vain sisäkäyttöön. Tämä laite täyttää yleiselle käyttämiselle laaditut FCC- ja Industry Canada -säteilynrajoitusohjeet. Laite on asennettava ja sitä on käytettävä siten, että säteilevän osan ja kehon väliin jää vähintään 20 cm. Lähetintä ei saa sijoittaa toisen antennin tai lähettimen lähelle. Pientehoisten radiotaajuuslaitteiden hallintasäännökset Artikla XII Pientehoisten radiotaajuuslaitteiden hallintasäännösten (Management Regulation for Low-power Radio-frequency Devices) mukaan mikään yritys, yhtiö tai henkilö ei saa ilman NCC:n myöntämää lupaa muuttaa hyväksyttyjen pientehoisten radiotaajuuslaitteiden taajuutta, parantaa niiden lähetystehoa tai muuttaa niiden alkuperäisiä ominaisuuksia tai suorituskykyä. Artikla XIV Pientehoiset radiotaajuuslaitteet eivät saa vaikuttaa lentokoneiden turvallisuuteen eivätkä häiritä lakisääteistä viestiliikennettä. Jos tällaista todetaan, käyttäjän on lopetettava käyttö välittömästi, kunnes häiriötä ei enää ilmene. Mainitulla lakisääteisellä viestiliikenteellä tarkoitetaan televiestintäasetuksen mukaista radioviestiliikennettä. Pientehoisten radiotaajuuslaitteiden on otettava vastaan lakisääteisen viestiliikenteen tai ISM-radioaaltoja säteilevien laitteiden aiheuttamia häiriöitä. Bose Corporation vakuuttaa täten, että tämä tuote täyttää direktiivin 1999/5/CE (R&TTE-direktiivi) sekä muiden EU-direktiivien olennaiset vaatimukset. Täydellinen vaatimustenmukaisuusvakuutus on osoitteessa Tämä symboli merkitsee, että tuotetta ei saa hävittää kotitalousjätteen mukana, vaan se on toimitettava kierrätykseen. Kierrättäminen auttaa estämään vahingollisia seurauksia ympäristölle, luonnolle ja ihmisten terveydelle. Saat lisätietoja kierrättämisestä paikallisilta viranomaisilta, kotitalousjätteen kierrätyspalvelusta tai liikkeestä, josta tuote ostettiin. Myrkyllisten tai vaarallisten aineiden tai alkuaineiden nimet ja sisältö Myrkylliset tai vaaralliset aineiden tai alkuaineet Osan nimi Lyijy (Pb) Elohopea (Hg) Kadmium (Cd) Kuusiarvoinen (CR(VI)) Polybrominoitu bifenyyli (PBB) Polybrominoitu difenyylieetteri (PBDE) PCB-yhdisteet X O O O O O Metalliosat X O O O O O Muoviosat O O O O O O Kaiuttimet X O O O O O Johdot X O O O O O Tämä taulukko on laadittu SJ/T määräysten mukaisesti. O: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on kaikissa tästä materiaalista valmistetuissa osissa alle GB/T raja-arvon. X: Ilmaisee, että tätä myrkyllistä tai vaarallista ainetta on vähintään yhdessä tästä materiaalista valmistetussa osassa yli GB/T raja-arvon. FINNISH - 3

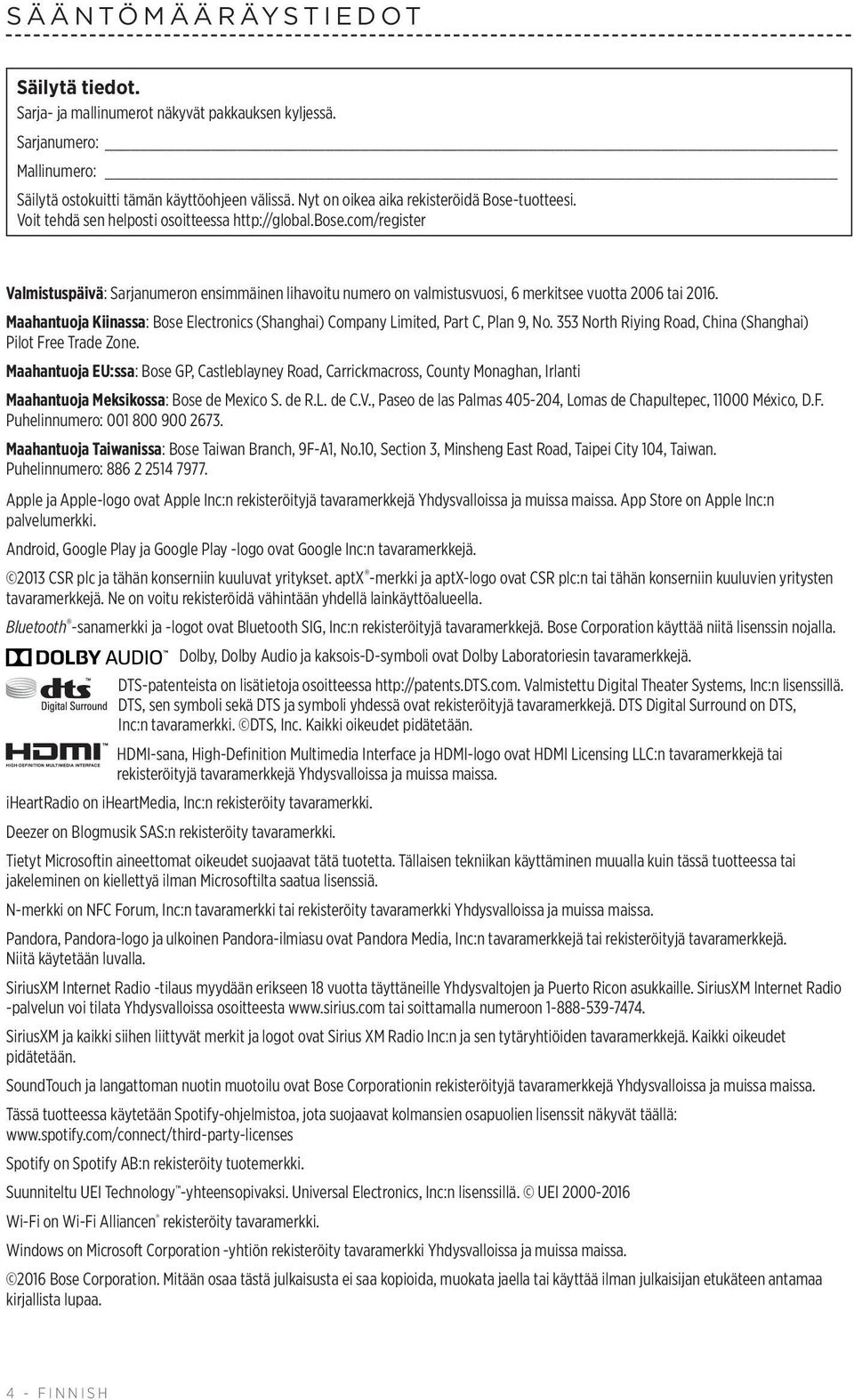

4 SÄÄNTÖMÄÄRÄYSTIEDOT Säilytä tiedot. Sarja- ja mallinumerot näkyvät pakkauksen kyljessä. Sarjanumero: Mallinumero: Säilytä ostokuitti tämän käyttöohjeen välissä. Nyt on oikea aika rekisteröidä Bose-tuotteesi. Voit tehdä sen helposti osoitteessa Valmistuspäivä: Sarjanumeron ensimmäinen lihavoitu numero on valmistusvuosi, 6 merkitsee vuotta 2006 tai Maahantuoja Kiinassa: Bose Electronics (Shanghai) Company Limited, Part C, Plan 9, No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone. Maahantuoja EU:ssa: Bose GP, Castleblayney Road, Carrickmacross, County Monaghan, Irlanti Maahantuoja Meksikossa: Bose de Mexico S. de R.L. de C.V., Paseo de las Palmas , Lomas de Chapultepec, México, D.F. Puhelinnumero: Maahantuoja Taiwanissa: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. Puhelinnumero: Apple ja Apple-logo ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. App Store on Apple Inc:n palvelumerkki. Android, Google Play ja Google Play -logo ovat Google Inc:n tavaramerkkejä CSR plc ja tähän konserniin kuuluvat yritykset. aptx -merkki ja aptx-logo ovat CSR plc:n tai tähän konserniin kuuluvien yritysten tavaramerkkejä. Ne on voitu rekisteröidä vähintään yhdellä lainkäyttöalueella. Bluetooth -sanamerkki ja -logot ovat Bluetooth SIG, Inc:n rekisteröityjä tavaramerkkejä. Bose Corporation käyttää niitä lisenssin nojalla. Dolby, Dolby Audio ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. DTS-patenteista on lisätietoja osoitteessa Valmistettu Digital Theater Systems, Inc:n lisenssillä. DTS, sen symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä. DTS Digital Surround on DTS, Inc:n tavaramerkki. DTS, Inc. Kaikki oikeudet pidätetään. HDMI-sana, High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. iheartradio on iheartmedia, Inc:n rekisteröity tavaramerkki. Deezer on Blogmusik SAS:n rekisteröity tavaramerkki. Tietyt Microsoftin aineettomat oikeudet suojaavat tätä tuotetta. Tällaisen tekniikan käyttäminen muualla kuin tässä tuotteessa tai jakeleminen on kiellettyä ilman Microsoftilta saatua lisenssiä. N-merkki on NFC Forum, Inc:n tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Pandora, Pandora-logo ja ulkoinen Pandora-ilmiasu ovat Pandora Media, Inc:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Niitä käytetään luvalla. SiriusXM Internet Radio -tilaus myydään erikseen 18 vuotta täyttäneille Yhdysvaltojen ja Puerto Ricon asukkaille. SiriusXM Internet Radio -palvelun voi tilata Yhdysvalloissa osoitteesta tai soittamalla numeroon SiriusXM ja kaikki siihen liittyvät merkit ja logot ovat Sirius XM Radio Inc:n ja sen tytäryhtiöiden tavaramerkkejä. Kaikki oikeudet pidätetään. SoundTouch ja langattoman nuotin muotoilu ovat Bose Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Tässä tuotteessa käytetään Spotify-ohjelmistoa, jota suojaavat kolmansien osapuolien lisenssit näkyvät täällä: Spotify on Spotify AB:n rekisteröity tuotemerkki. Suunniteltu UEI Technology -yhteensopivaksi. Universal Electronics, Inc:n lisenssillä. UEI Wi-Fi on Wi-Fi Alliancen rekisteröity tavaramerkki. Windows on Microsoft Corporation -yhtiön rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa Bose Corporation. Mitään osaa tästä julkaisusta ei saa kopioida, muokata jaella tai käyttää ilman julkaisijan etukäteen antamaa kirjallista lupaa. 4 - FINNISH

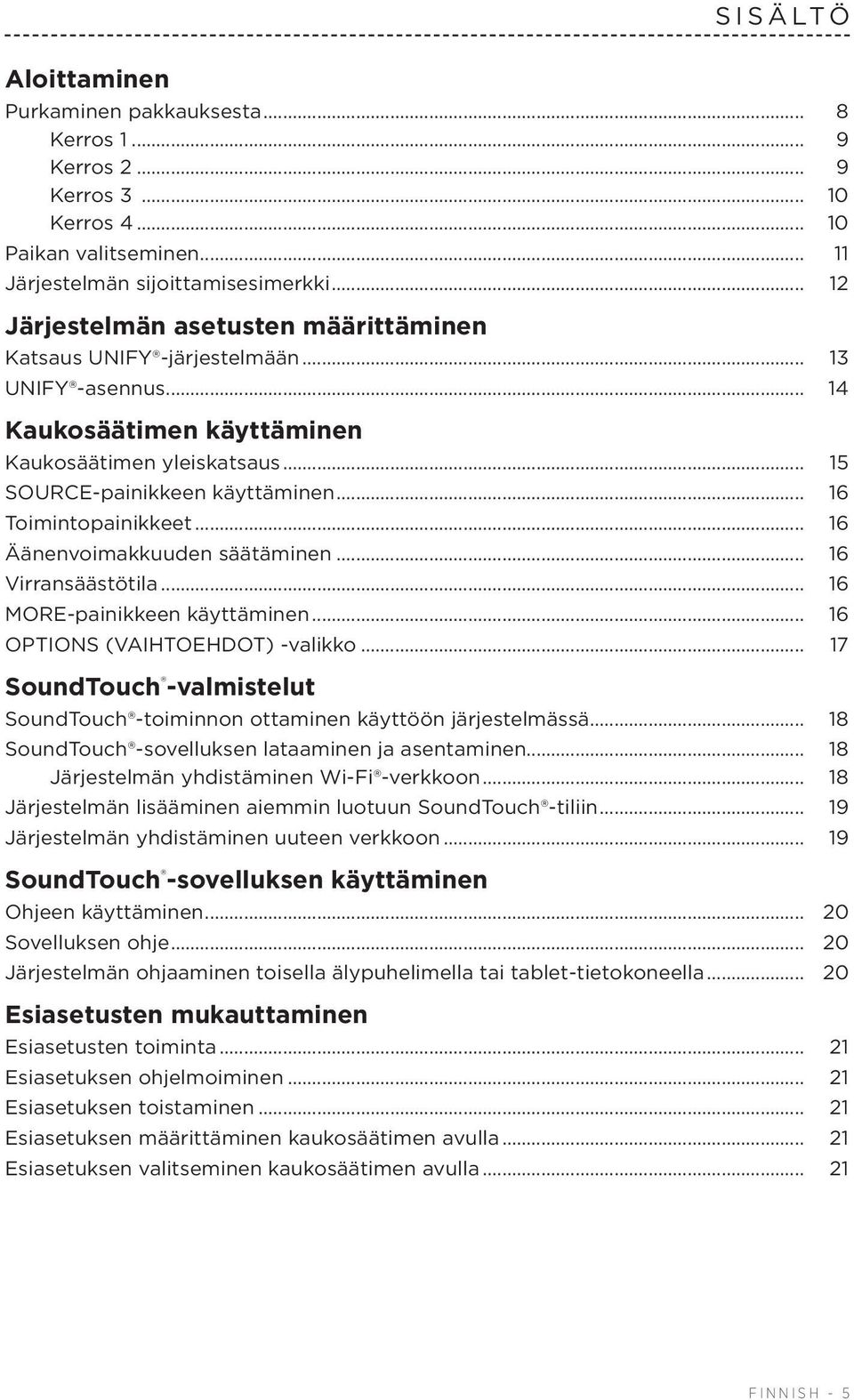

5 SISÄLTÖ Aloittaminen Purkaminen pakkauksesta... 8 Kerros Kerros Kerros Kerros Paikan valitseminen Järjestelmän sijoittamisesimerkki Järjestelmän asetusten määrittäminen Katsaus UNIFY -järjestelmään UNIFY -asennus Kaukosäätimen käyttäminen Kaukosäätimen yleiskatsaus SOURCE-painikkeen käyttäminen Toimintopainikkeet Äänenvoimakkuuden säätäminen Virransäästötila MORE-painikkeen käyttäminen OPTIONS (VAIHTOEHDOT) -valikko SoundTouch -valmistelut SoundTouch -toiminnon ottaminen käyttöön järjestelmässä SoundTouch -sovelluksen lataaminen ja asentaminen Järjestelmän yhdistäminen Wi-Fi -verkkoon Järjestelmän lisääminen aiemmin luotuun SoundTouch -tiliin Järjestelmän yhdistäminen uuteen verkkoon SoundTouch -sovelluksen käyttäminen Ohjeen käyttäminen Sovelluksen ohje Järjestelmän ohjaaminen toisella älypuhelimella tai tablet-tietokoneella Esiasetusten mukauttaminen Esiasetusten toiminta Esiasetuksen ohjelmoiminen Esiasetuksen toistaminen Esiasetuksen määrittäminen kaukosäätimen avulla Esiasetuksen valitseminen kaukosäätimen avulla FINNISH - 5

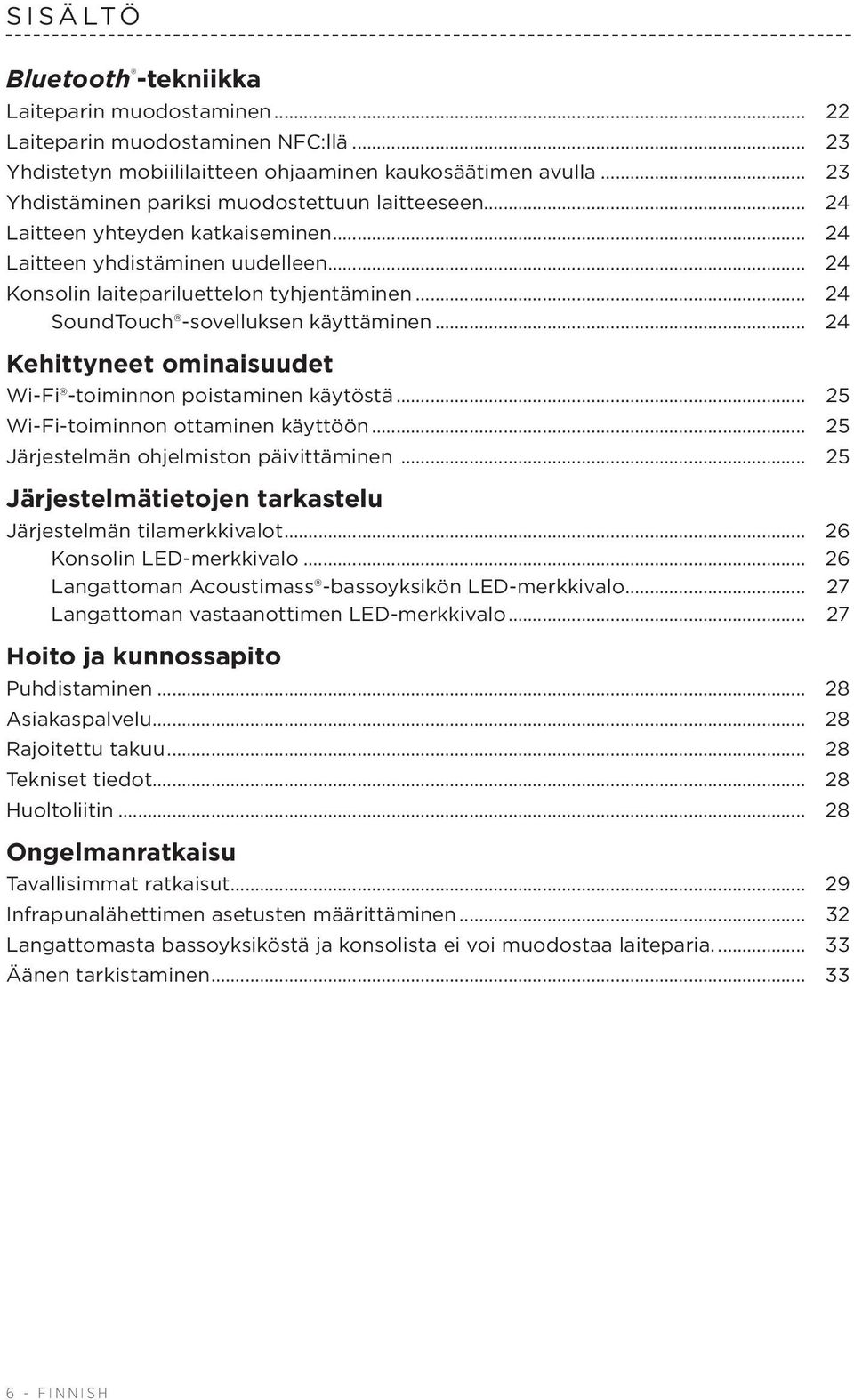

6 SISÄLTÖ Bluetooth -tekniikka Laiteparin muodostaminen Laiteparin muodostaminen NFC:llä Yhdistetyn mobiililaitteen ohjaaminen kaukosäätimen avulla Yhdistäminen pariksi muodostettuun laitteeseen Laitteen yhteyden katkaiseminen Laitteen yhdistäminen uudelleen Konsolin laitepariluettelon tyhjentäminen SoundTouch -sovelluksen käyttäminen Kehittyneet ominaisuudet Wi-Fi -toiminnon poistaminen käytöstä Wi-Fi-toiminnon ottaminen käyttöön Järjestelmän ohjelmiston päivittäminen Järjestelmätietojen tarkastelu Järjestelmän tilamerkkivalot Konsolin LED-merkkivalo Langattoman Acoustimass -bassoyksikön LED merkkivalo Langattoman vastaanottimen LED-merkkivalo Hoito ja kunnossapito Puhdistaminen Asiakaspalvelu Rajoitettu takuu Tekniset tiedot Huoltoliitin Ongelmanratkaisu Tavallisimmat ratkaisut Infrapunalähettimen asetusten määrittäminen Langattomasta bassoyksiköstä ja konsolista ei voi muodostaa laiteparia Äänen tarkistaminen FINNISH

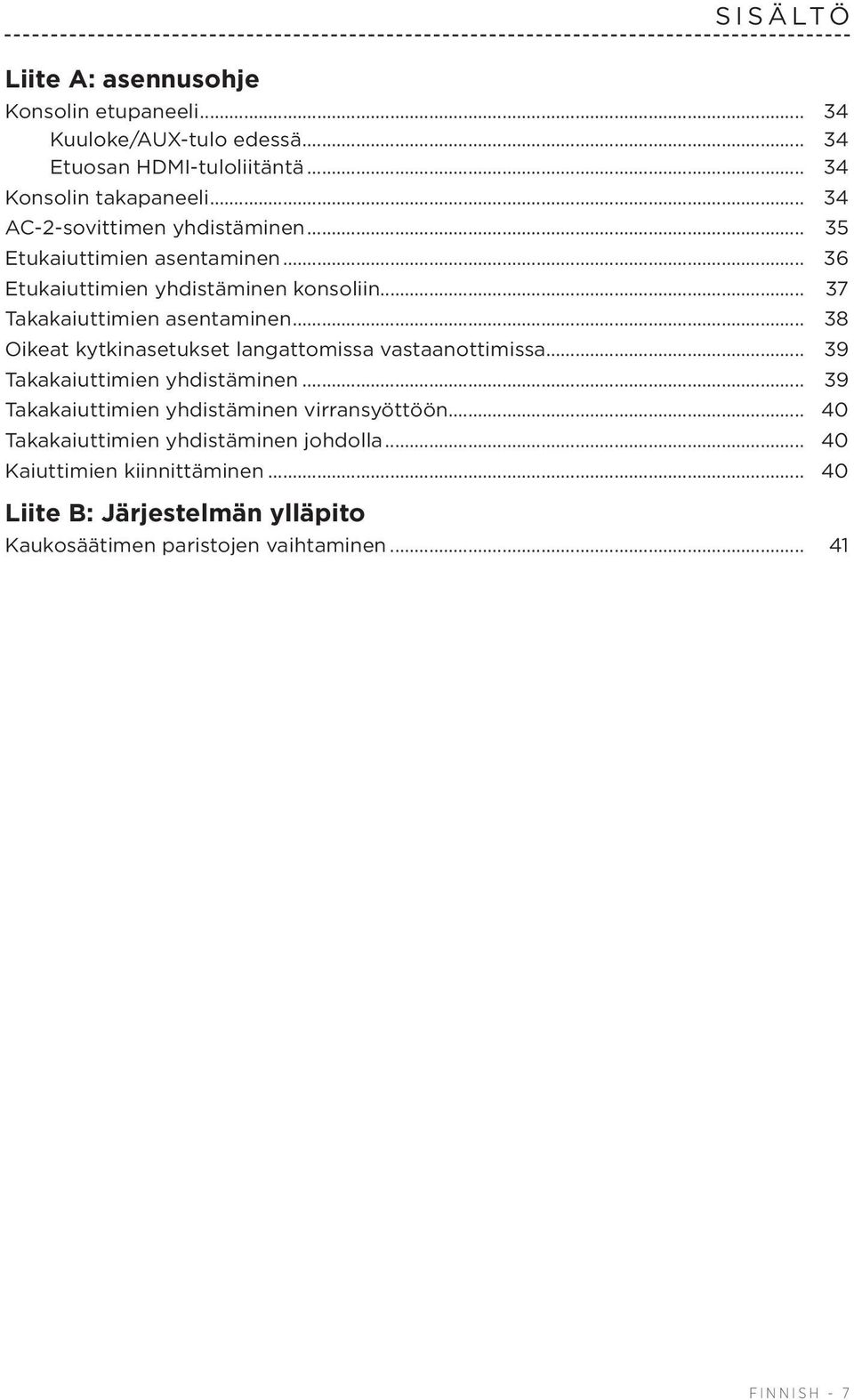

7 SISÄLTÖ Liite A: asennusohje Konsolin etupaneeli Kuuloke/AUX-tulo edessä Etuosan HDMI-tuloliitäntä Konsolin takapaneeli AC-2-sovittimen yhdistäminen Etukaiuttimien asentaminen Etukaiuttimien yhdistäminen konsoliin Takakaiuttimien asentaminen Oikeat kytkinasetukset langattomissa vastaanottimissa Takakaiuttimien yhdistäminen Takakaiuttimien yhdistäminen virransyöttöön Takakaiuttimien yhdistäminen johdolla Kaiuttimien kiinnittäminen Liite B: Järjestelmän ylläpito Kaukosäätimen paristojen vaihtaminen FINNISH - 7

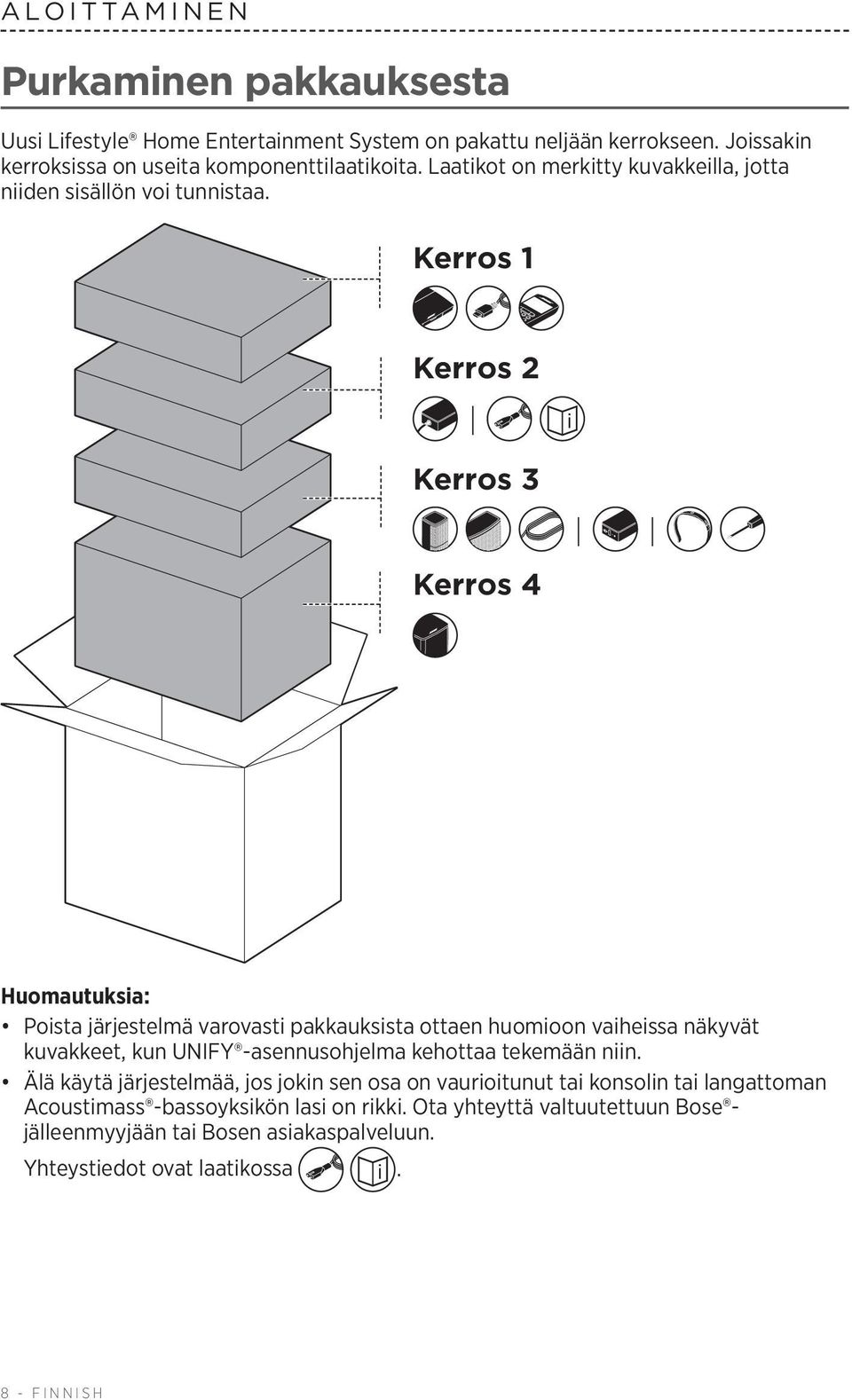

8 ALOITTAMINEN Purkaminen pakkauksesta Uusi Lifestyle Home Entertainment System on pakattu neljään kerrokseen. Joissakin kerroksissa on useita komponenttilaatikoita. Laatikot on merkitty kuvakkeilla, jotta niiden sisällön voi tunnistaa. Kerros 1 Kerros 2 Kerros 3 Kerros 4 Huomautuksia: Poista järjestelmä varovasti pakkauksista ottaen huomioon vaiheissa näkyvät kuvakkeet, kun UNIFY -asennusohjelma kehottaa tekemään niin. Älä käytä järjestelmää, jos jokin sen osa on vaurioitunut tai konsolin tai langattoman Acoustimass -bassoyksikön lasi on rikki. Ota yhteyttä valtuutettuun Bose jälleenmyyjään tai Bosen asiakaspalveluun. Yhteystiedot ovat laatikossa. 8 - FINNISH

9 ALOITTAMINEN Kerros 1 Laatikosta : Konsoli (1) HDMI -johto (1) Yleiskaukosäädin (1) AA-paristot (4) Kerros 2 Laatikosta : Laatikosta : Konsolin virtalähde (1) Virtajohdot (4) Käyttöohje (1) Toimitukseen voi sisältyä useita virtajohtoja. Käytä maassasi käytettäväksi tarkoitettua virtajohtoa. FINNISH - 9

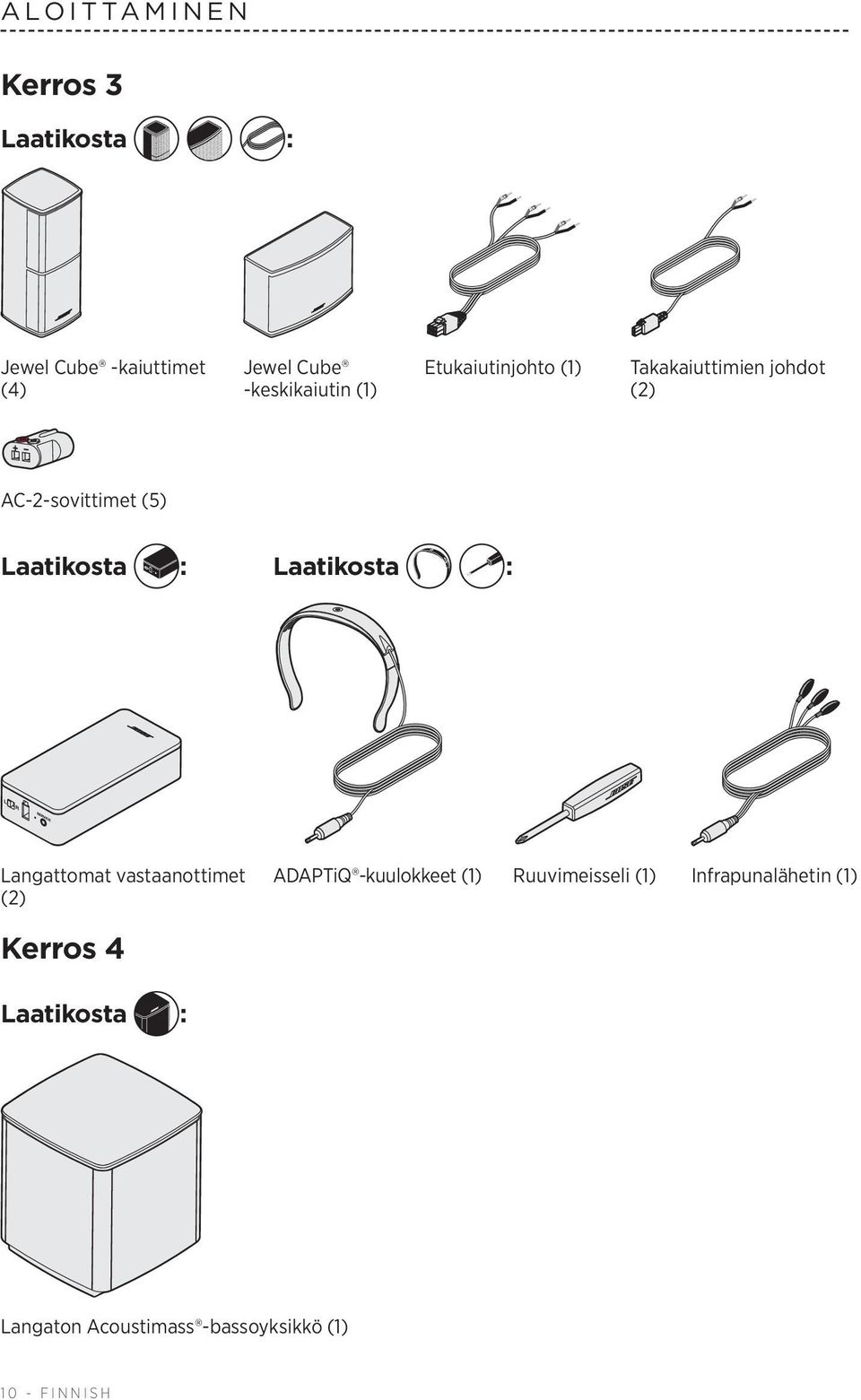

10 ALOITTAMINEN Kerros 3 Laatikosta : Jewel Cube -kaiuttimet (4) Jewel Cube -keskikaiutin (1) Etukaiutinjohto (1) Takakaiuttimien johdot (2) AC-2-sovittimet (5) Laatikosta : Laatikosta : Langattomat vastaanottimet (2) ADAPTiQ -kuulokkeet (1) Ruuvimeisseli (1) Infrapunalähetin (1) Kerros 4 Laatikosta : Langaton Acoustimass -bassoyksikkö (1) 10 - FINNISH

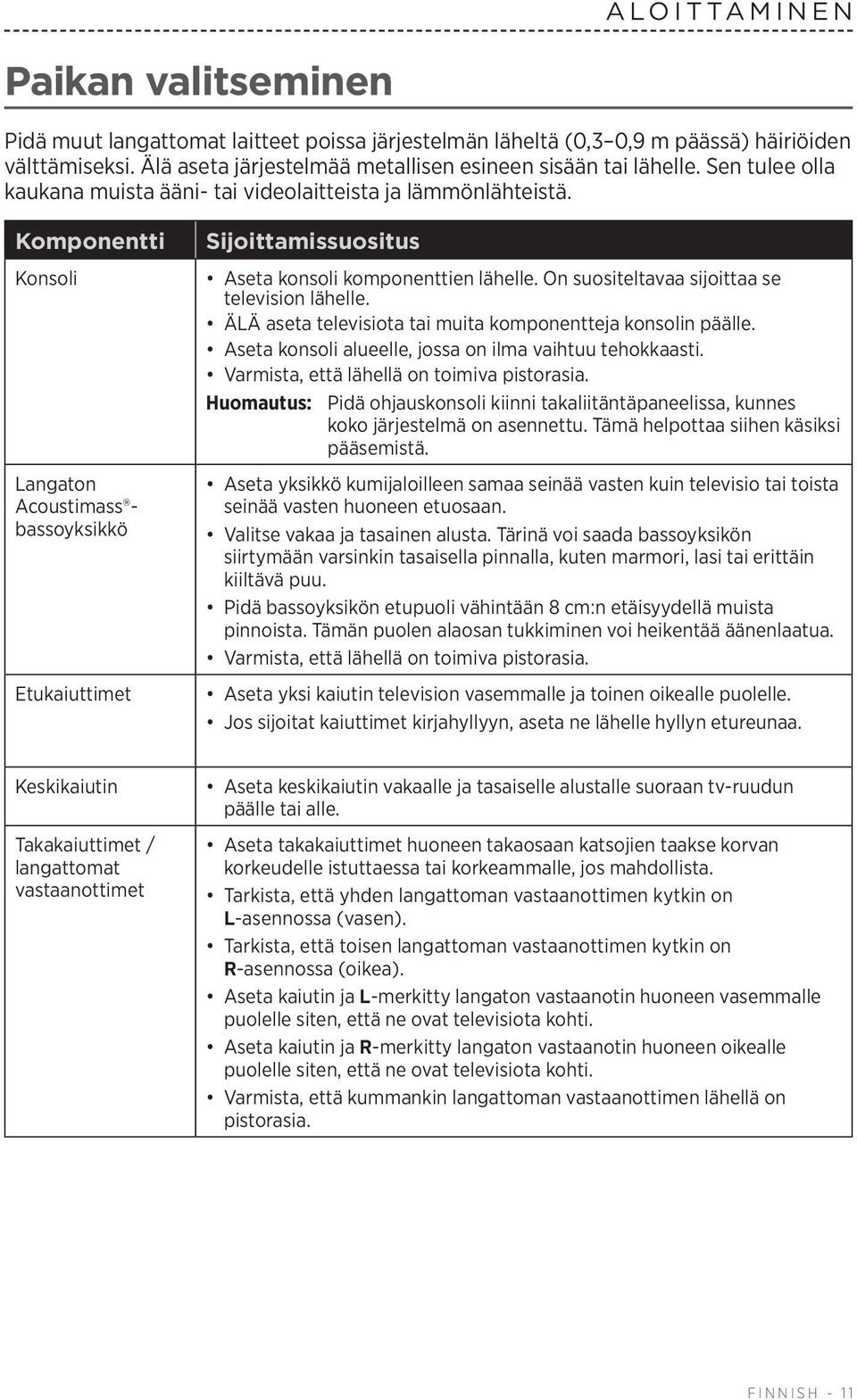

11 ALOITTAMINEN Paikan valitseminen Pidä muut langattomat laitteet poissa järjestelmän läheltä (0,3 0,9 m päässä) häiriöiden välttämiseksi. Älä aseta järjestelmää metallisen esineen sisään tai lähelle. Sen tulee olla kaukana muista ääni- tai videolaitteista ja lämmönlähteistä. Komponentti Konsoli Langaton Acoustimass bassoyksikkö Etukaiuttimet Sijoittamissuositus Aseta konsoli komponenttien lähelle. On suositeltavaa sijoittaa se television lähelle. ÄLÄ aseta televisiota tai muita komponentteja konsolin päälle. Aseta konsoli alueelle, jossa on ilma vaihtuu tehokkaasti. Varmista, että lähellä on toimiva pistorasia. Huomautus: Pidä ohjauskonsoli kiinni takaliitäntäpaneelissa, kunnes koko järjestelmä on asennettu. Tämä helpottaa siihen käsiksi pääsemistä. Aseta yksikkö kumijaloilleen samaa seinää vasten kuin televisio tai toista seinää vasten huoneen etuosaan. Valitse vakaa ja tasainen alusta. Tärinä voi saada bassoyksikön siirtymään varsinkin tasaisella pinnalla, kuten marmori, lasi tai erittäin kiiltävä puu. Pidä bassoyksikön etupuoli vähintään 8 cm:n etäisyydellä muista pinnoista. Tämän puolen alaosan tukkiminen voi heikentää äänenlaatua. Varmista, että lähellä on toimiva pistorasia. Aseta yksi kaiutin television vasemmalle ja toinen oikealle puolelle. Jos sijoitat kaiuttimet kirjahyllyyn, aseta ne lähelle hyllyn etureunaa. Keskikaiutin Takakaiuttimet / langattomat vastaanottimet Aseta keskikaiutin vakaalle ja tasaiselle alustalle suoraan tv-ruudun päälle tai alle. Aseta takakaiuttimet huoneen takaosaan katsojien taakse korvan korkeudelle istuttaessa tai korkeammalle, jos mahdollista. Tarkista, että yhden langattoman vastaanottimen kytkin on L-asennossa (vasen). Tarkista, että toisen langattoman vastaanottimen kytkin on R-asennossa (oikea). Aseta kaiutin ja L-merkitty langaton vastaanotin huoneen vasemmalle puolelle siten, että ne ovat televisiota kohti. Aseta kaiutin ja R-merkitty langaton vastaanotin huoneen oikealle puolelle siten, että ne ovat televisiota kohti. Varmista, että kummankin langattoman vastaanottimen lähellä on pistorasia. FINNISH - 11

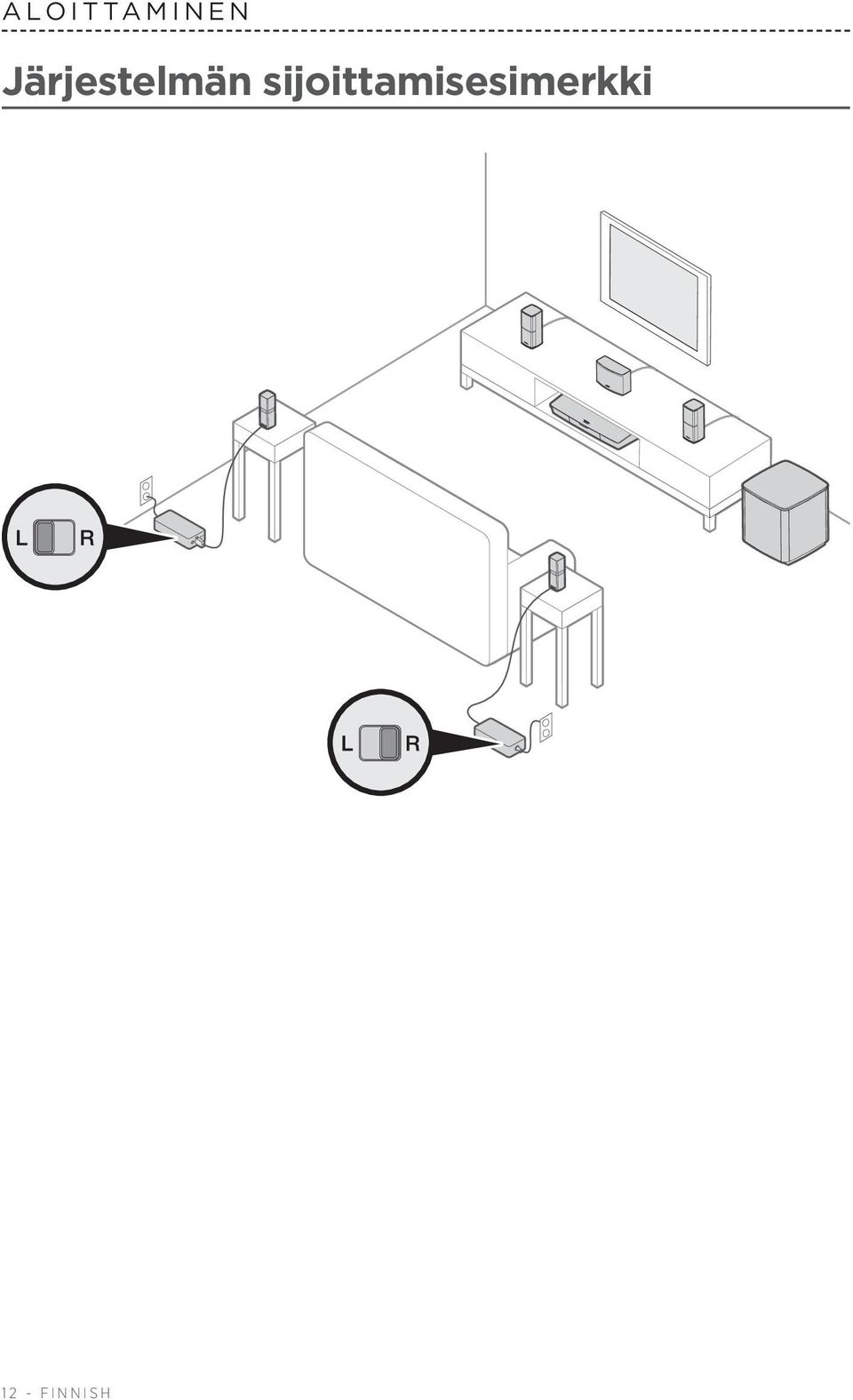

12 ALOITTAMINEN Järjestelmän sijoittamisesimerkki 12 - FINNISH

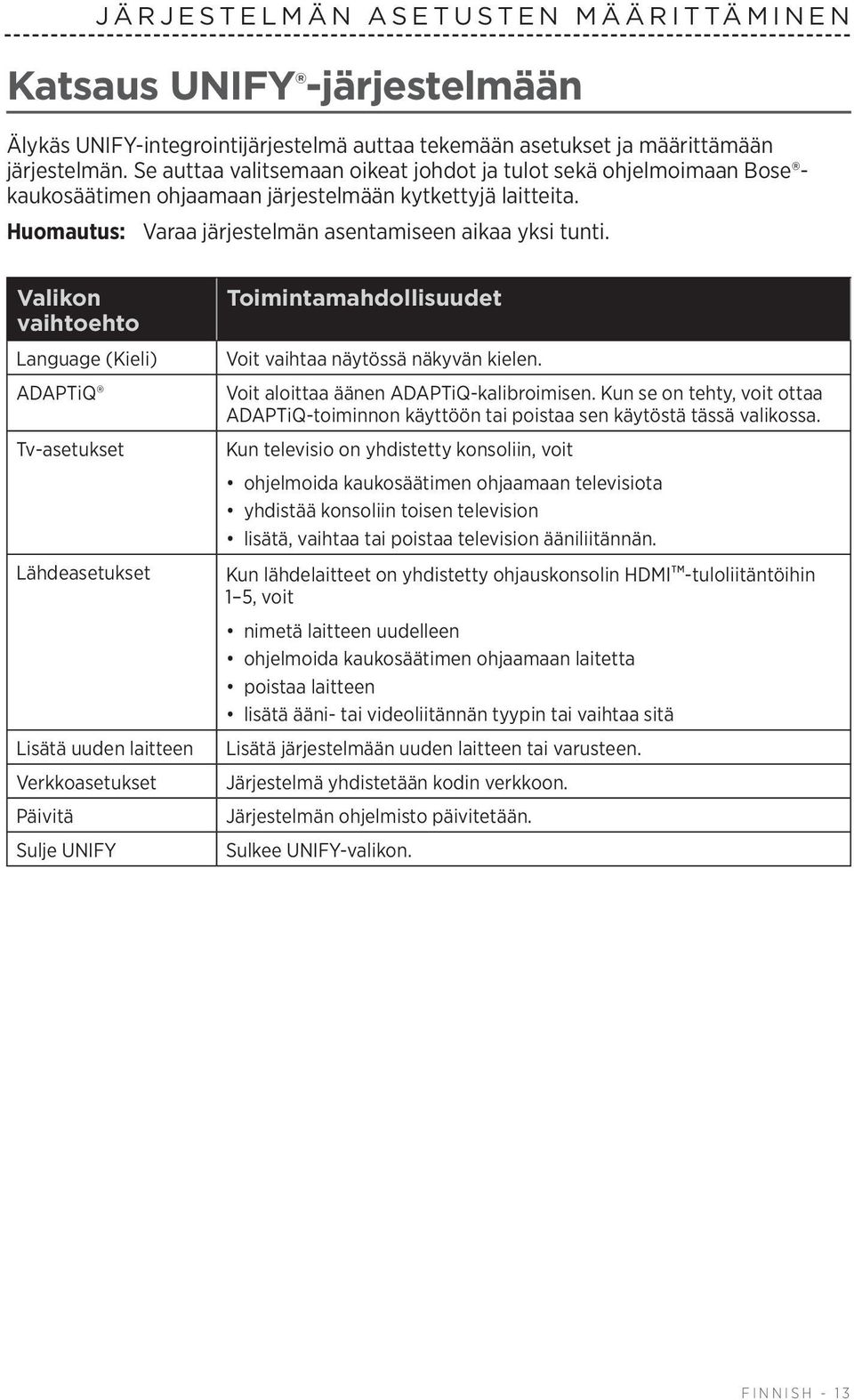

13 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN Katsaus UNIFY -järjestelmään Älykäs UNIFY-integrointijärjestelmä auttaa tekemään asetukset ja määrittämään järjestelmän. Se auttaa valitsemaan oikeat johdot ja tulot sekä ohjelmoimaan Bose kaukosäätimen ohjaamaan järjestelmään kytkettyjä laitteita. Huomautus: Varaa järjestelmän asentamiseen aikaa yksi tunti. Valikon vaihtoehto Language (Kieli) ADAPTiQ Tv-asetukset Lähdeasetukset Lisätä uuden laitteen Verkkoasetukset Päivitä Sulje UNIFY Toimintamahdollisuudet Voit vaihtaa näytössä näkyvän kielen. Voit aloittaa äänen ADAPTiQ-kalibroimisen. Kun se on tehty, voit ottaa ADAPTiQ-toiminnon käyttöön tai poistaa sen käytöstä tässä valikossa. Kun televisio on yhdistetty konsoliin, voit ohjelmoida kaukosäätimen ohjaamaan televisiota yhdistää konsoliin toisen television lisätä, vaihtaa tai poistaa television ääniliitännän. Kun lähdelaitteet on yhdistetty ohjauskonsolin HDMI -tuloliitäntöihin 1 5, voit nimetä laitteen uudelleen ohjelmoida kaukosäätimen ohjaamaan laitetta poistaa laitteen lisätä ääni- tai videoliitännän tyypin tai vaihtaa sitä Lisätä järjestelmään uuden laitteen tai varusteen. Järjestelmä yhdistetään kodin verkkoon. Järjestelmän ohjelmisto päivitetään. Sulkee UNIFY-valikon. FINNISH - 13

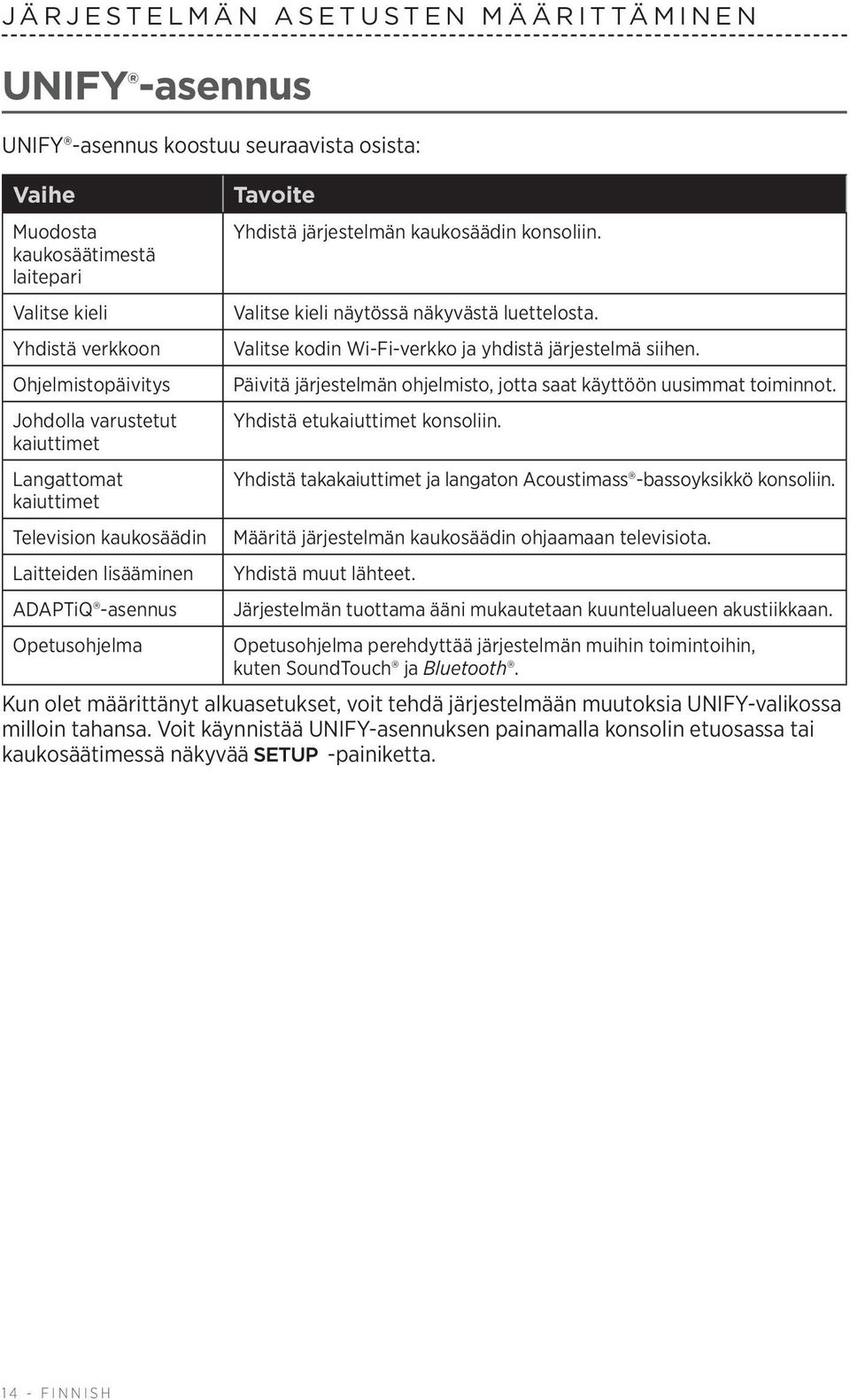

14 JÄRJESTELMÄN ASETUSTEN MÄÄRITTÄMINEN UNIFY -asennus UNIFY -asennus koostuu seuraavista osista: Vaihe Muodosta kaukosäätimestä laitepari Valitse kieli Yhdistä verkkoon Ohjelmistopäivitys Johdolla varustetut kaiuttimet Langattomat kaiuttimet Television kaukosäädin Laitteiden lisääminen ADAPTiQ -asennus Tavoite Yhdistä järjestelmän kaukosäädin konsoliin. Valitse kieli näytössä näkyvästä luettelosta. Valitse kodin Wi-Fi-verkko ja yhdistä järjestelmä siihen. Päivitä järjestelmän ohjelmisto, jotta saat käyttöön uusimmat toiminnot. Yhdistä etukaiuttimet konsoliin. Yhdistä takakaiuttimet ja langaton Acoustimass -bassoyksikkö konsoliin. Määritä järjestelmän kaukosäädin ohjaamaan televisiota. Yhdistä muut lähteet. Järjestelmän tuottama ääni mukautetaan kuuntelualueen akustiikkaan. Opetusohjelma Opetusohjelma perehdyttää järjestelmän muihin toimintoihin, kuten SoundTouch ja Bluetooth. Kun olet määrittänyt alkuasetukset, voit tehdä järjestelmään muutoksia UNIFY-valikossa milloin tahansa. Voit käynnistää UNIFY-asennuksen painamalla konsolin etuosassa tai kaukosäätimessä näkyvää -painiketta FINNISH

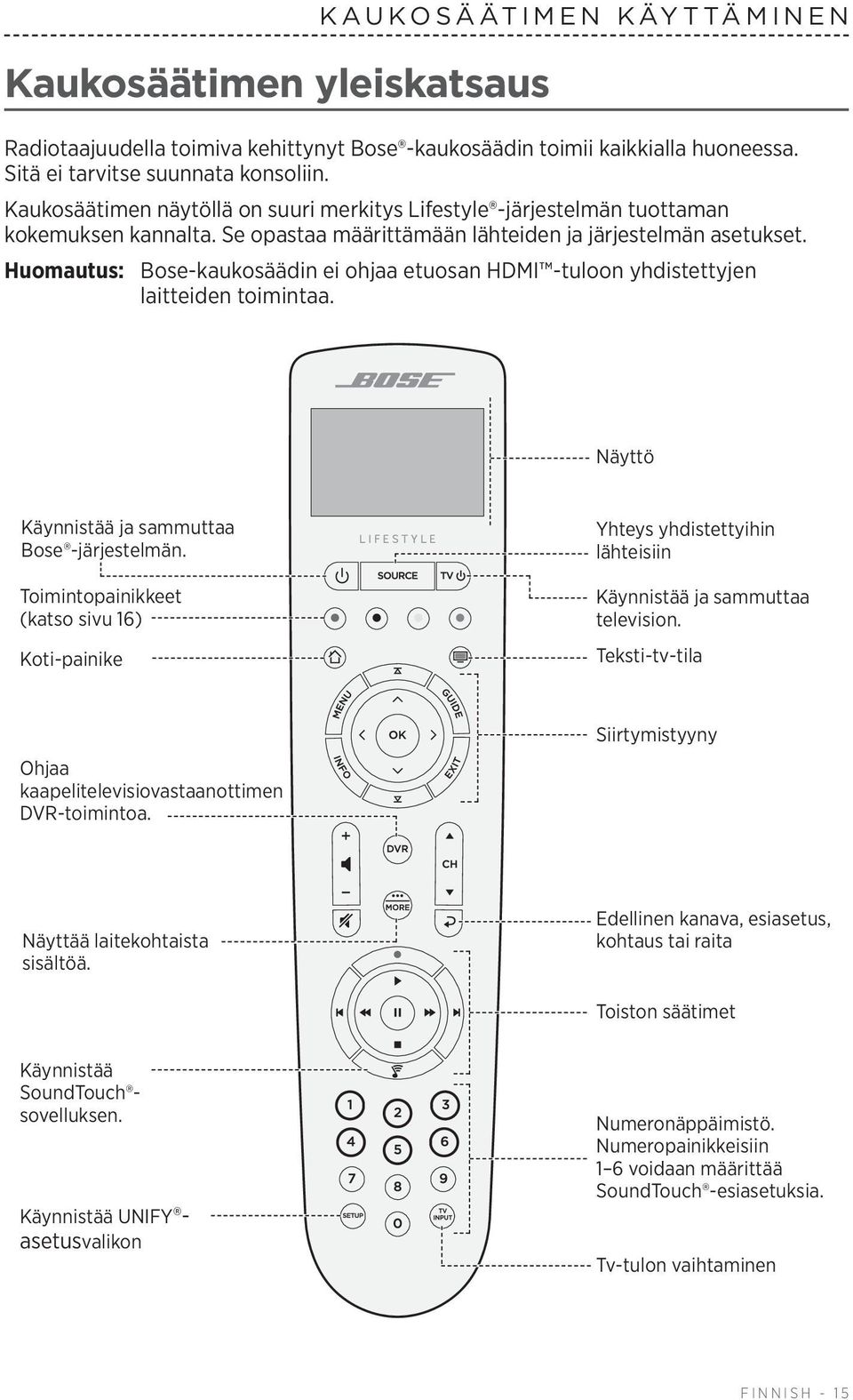

15 Kaukosäätimen yleiskatsaus KAUKOSÄÄTIMEN KÄYTTÄMINEN Radiotaajuudella toimiva kehittynyt Bose -kaukosäädin toimii kaikkialla huoneessa. Sitä ei tarvitse suunnata konsoliin. Kaukosäätimen näytöllä on suuri merkitys Lifestyle -järjestelmän tuottaman kokemuksen kannalta. Se opastaa määrittämään lähteiden ja järjestelmän asetukset. Huomautus: Bose-kaukosäädin ei ohjaa etuosan HDMI -tuloon yhdistettyjen laitteiden toimintaa. Näyttö Käynnistää ja sammuttaa Bose -järjestelmän. Toimintopainikkeet (katso sivu 16) Koti-painike Yhteys yhdistettyihin lähteisiin Käynnistää ja sammuttaa television. Teksti-tv-tila Ohjaa kaapelitelevisiovastaanottimen DVR-toimintoa. Siirtymistyyny Näyttää laitekohtaista sisältöä. Edellinen kanava, esiasetus, kohtaus tai raita Toiston säätimet Käynnistää SoundTouch sovelluksen. Käynnistää UNIFY asetusvalikon Numeronäppäimistö. Numeropainikkeisiin 1 6 voidaan määrittää SoundTouch -esiasetuksia. Tv-tulon vaihtaminen FINNISH - 15

16 KAUKOSÄÄTIMEN KÄYTTÄMINEN SOURCE-painikkeen käyttäminen -painikkeen avulla siirrytään yhdistettyjen laitteiden välillä. Voit käyttää lähteitä kaukosäätimen siirtymistyynynh avulla. Toimintopainikkeet Kaukosäätimen punainen, vihreä, keltainen ja sininen painike vastaavat kaapeli-/ satelliittivastaanottimen värikoodattuja painikkeita tai teksti-tv-toimintoja. Kaapeli-/satelliittivastaanottimen toiminnot: lisätietoja on kaapeli-/ satelliittivastaanottimen käyttöohjeessa. Teksti-tv-toiminnot: vastaavat värikoodattuja sivunumeroita, otsikoita tai teksti-tv:n pikatoimintoja. Äänenvoimakkuuden säätäminen Näet äänenvoimakkuuden kaukosäätimen näytössä. Voit lisätä äänenvoimakkuutta painamalla pluspainiketta. Voit vähentää äänenvoimakkuutta painamalla miinuspainiketta. Voit mykistää tai poistaa mykistyksen käytöstä painamalla. Huomautus: Jos järjestelmän käyttöön ottamisen jälkeen television kaiuttimista kuuluu ääntä, poista sen kaiuttimet käytöstä sen asetusvalikon avulla. Virransäästötila Virransäästötilassa kaukosäätimen paristojen virtaa säästetään himmentämällä sen näyttöä ja lyhentämällä näytön valaisuaikaa. Voit ottaa virransäästötilan käyttöön painamalla kaukosäätimen -painiketta. MORE-painikkeen käyttäminen Painamalla MORE-painiketta saat kaukosäätimen näyttöön lisää valitun lähteen toimintoja. 1. Paina. 2. Voit valita toiminnon kaukosäätimen näytöstä painamalla tai. 3. Paina OK FINNISH

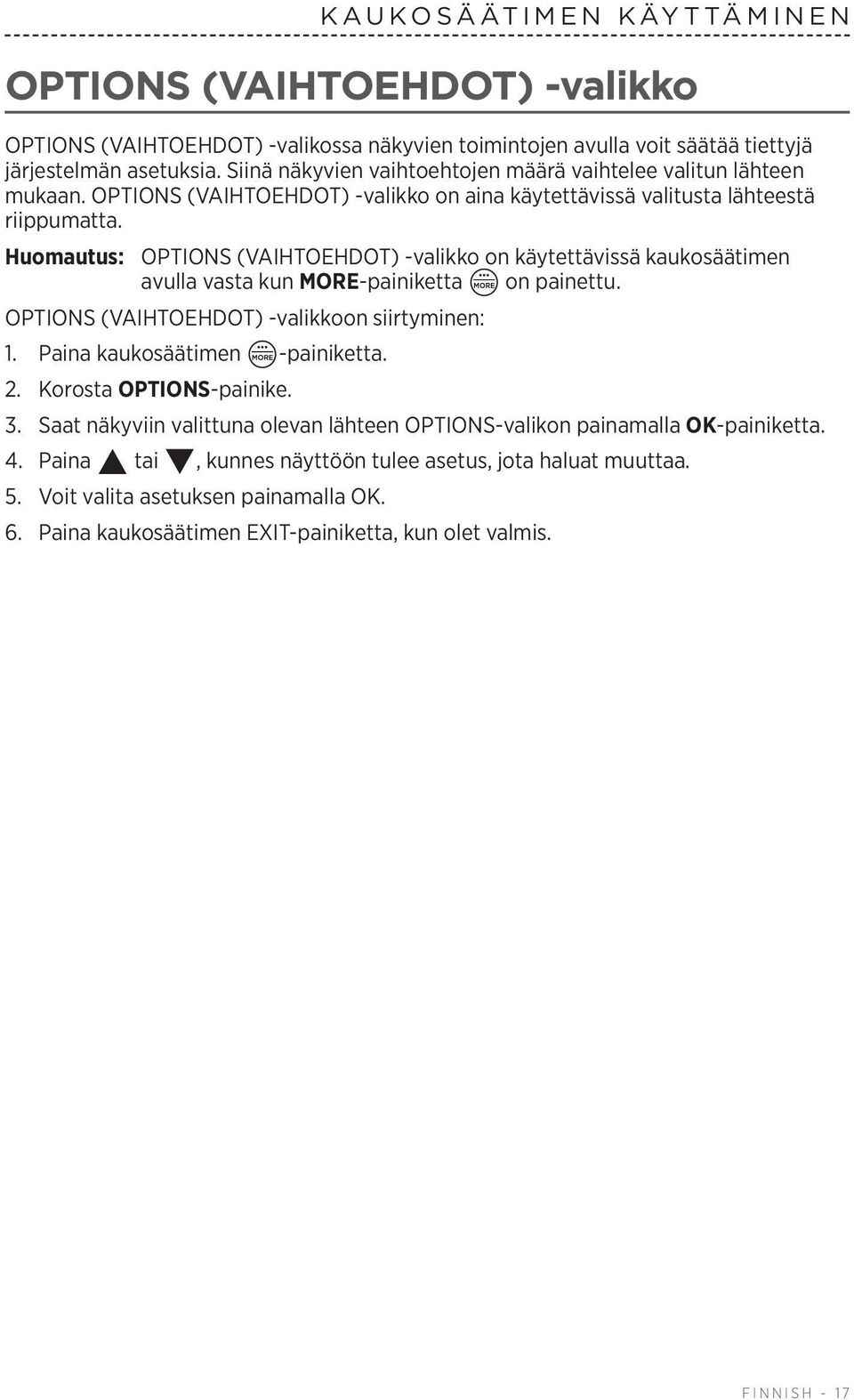

17 KAUKOSÄÄTIMEN KÄYTTÄMINEN OPTIONS (VAIHTOEHDOT) -valikko OPTIONS (VAIHTOEHDOT) -valikossa näkyvien toimintojen avulla voit säätää tiettyjä järjestelmän asetuksia. Siinä näkyvien vaihtoehtojen määrä vaihtelee valitun lähteen mukaan. OPTIONS (VAIHTOEHDOT) -valikko on aina käytettävissä valitusta lähteestä riippumatta. Huomautus: OPTIONS (VAIHTOEHDOT) -valikko on käytettävissä kaukosäätimen avulla vasta kun MORE-painiketta on painettu. OPTIONS (VAIHTOEHDOT) -valikkoon siirtyminen: 1. Paina kaukosäätimen -painiketta. 2. Korosta OPTIONS-painike. 3. Saat näkyviin valittuna olevan lähteen OPTIONS-valikon painamalla OK-painiketta. 4. Paina tai, kunnes näyttöön tulee asetus, jota haluat muuttaa. 5. Voit valita asetuksen painamalla OK. 6. Paina kaukosäätimen EXIT-painiketta, kun olet valmis. FINNISH - 17

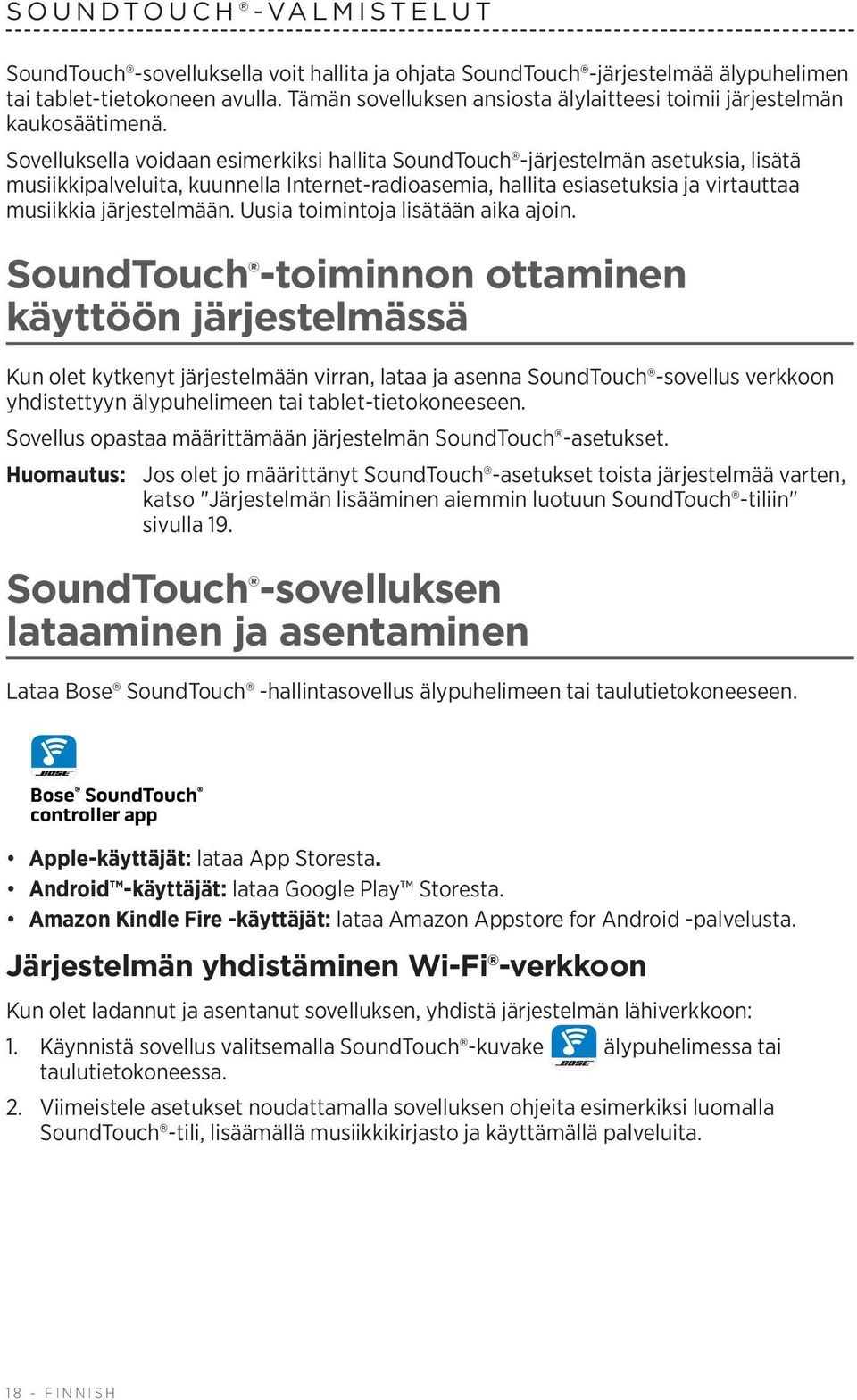

18 SOUNDTOUCH -VALMISTELUT SoundTouch -sovelluksella voit hallita ja ohjata SoundTouch -järjestelmää älypuhelimen tai tablet-tietokoneen avulla. Tämän sovelluksen ansiosta älylaitteesi toimii järjestelmän kaukosäätimenä. Sovelluksella voidaan esimerkiksi hallita SoundTouch -järjestelmän asetuksia, lisätä musiikkipalveluita, kuunnella Internet-radioasemia, hallita esiasetuksia ja virtauttaa musiikkia järjestelmään. Uusia toimintoja lisätään aika ajoin. SoundTouch -toiminnon ottaminen käyttöön järjestelmässä Kun olet kytkenyt järjestelmään virran, lataa ja asenna SoundTouch -sovellus verkkoon yhdistettyyn älypuhelimeen tai tablet-tietokoneeseen. Sovellus opastaa määrittämään järjestelmän SoundTouch -asetukset. Huomautus: Jos olet jo määrittänyt SoundTouch -asetukset toista järjestelmää varten, katso "Järjestelmän lisääminen aiemmin luotuun SoundTouch -tiliin" sivulla 19. SoundTouch -sovelluksen lataaminen ja asentaminen Lataa Bose SoundTouch -hallintasovellus älypuhelimeen tai taulutietokoneeseen. Apple-käyttäjät: lataa App Storesta. Android -käyttäjät: lataa Google Play Storesta. Amazon Kindle Fire -käyttäjät: lataa Amazon Appstore for Android -palvelusta. Järjestelmän yhdistäminen Wi-Fi -verkkoon Kun olet ladannut ja asentanut sovelluksen, yhdistä järjestelmän lähiverkkoon: 1. Käynnistä sovellus valitsemalla SoundTouch -kuvake älypuhelimessa tai taulutietokoneessa. 2. Viimeistele asetukset noudattamalla sovelluksen ohjeita esimerkiksi luomalla SoundTouch -tili, lisäämällä musiikkikirjasto ja käyttämällä palveluita FINNISH

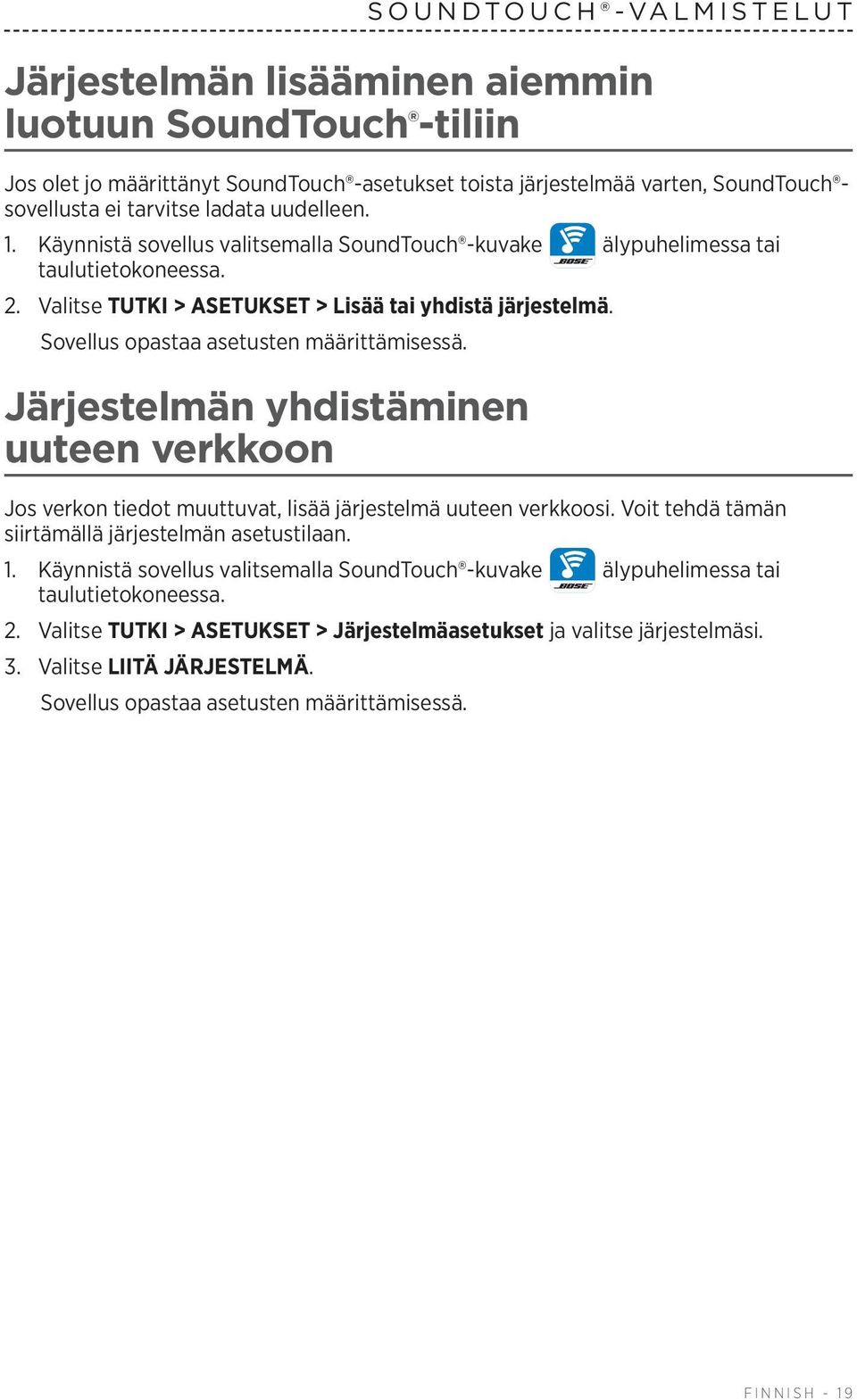

19 SOUNDTOUCH -VALMISTELUT Järjestelmän lisääminen aiemmin luotuun SoundTouch -tiliin Jos olet jo määrittänyt SoundTouch -asetukset toista järjestelmää varten, SoundTouch sovellusta ei tarvitse ladata uudelleen. 1. Käynnistä sovellus valitsemalla SoundTouch -kuvake älypuhelimessa tai taulutietokoneessa. 2. Valitse TUTKI > ASETUKSET > Lisää tai yhdistä järjestelmä. Sovellus opastaa asetusten määrittämisessä. Järjestelmän yhdistäminen uuteen verkkoon Jos verkon tiedot muuttuvat, lisää järjestelmä uuteen verkkoosi. Voit tehdä tämän siirtämällä järjestelmän asetustilaan. 1. Käynnistä sovellus valitsemalla SoundTouch -kuvake älypuhelimessa tai taulutietokoneessa. 2. Valitse TUTKI > ASETUKSET > Järjestelmäasetukset ja valitse järjestelmäsi. 3. Valitse LIITÄ JÄRJESTELMÄ. Sovellus opastaa asetusten määrittämisessä. FINNISH - 19

20 SOUNDTOUCH -SOVELLUKSEN KÄYTTÄMINEN Kun olet määrittänyt SoundTouch -sovelluksen, voit virtauttaa musiikkia ja mukauttaa esiasetukset. Ohjeen käyttäminen global.bose.com/support/ls600 Tämä sivusto toimii tukikeskuksena. Siellä on käyttöohjeita, artikkeleita, vihjeitä, opetusohjelmia, videokirjasto ja käyttäjäyhteisö, johon voit lähettää kysymyksiä ja josta voit lukea vastauksia. Sovelluksen ohje Sovelluksen ohjeesta saat tietoa SoundTouch -järjestelmän käyttämisestä. 1. Käynnistä sovellus valitsemalla mobiililaitteen SoundTouch -kuvake. 2. Valitse TUTKI > OHJE. Järjestelmän ohjaaminen toisella älypuhelimella tai tablet-tietokoneella Kun SoundTouch -järjestelmä on yhdistetty kodin Wi-Fi -verkkoon, voit ohjata järjestelmää millä tahansa verkkoon yhdistetyllä älypuhelimella tai tablet-tietokoneella. 1. Yhdistä laite samaan verkkoon järjestelmän kanssa. 2. Lataa ja asenna SoundTouch -sovellus laitteeseen (katso sivu 18) FINNISH

21 Esiasetusten toiminta ESIASETUSTEN MUKAUTTAMINEN Voit mukauttaa kuusi virtautettua musiikkia lähettävien palveluiden, radioasemien, soittoluetteloiden, esittäjien, albumien tai kappaleiden esiasetusta. Voit kuunnella musiikkia milloin tahansa käyttämällä älypuhelimeen tai tablet-tietokoneeseen asennettua SoundTouch -sovellusta. Hyvä tietää Voit määrittää esiasetukset sovelluksessa tai kaukosäätimellä. Bluetooth -virtaa ei voi määrittää esiasetukseksi. Esiasetuksen ohjelmoiminen 1. Voit virtauttaa järjestelmään musiikkia sovelluksen avulla. 2. Kun musiikkia toistetaan, pidä sovelluksen esiasetuspainiketta painettuna. Huomautus: Esiasetusten määrittämisestä ja muuttamisesta kerrotaan SoundTouch -sovelluksen ohjeessa. Esiasetuksen toistaminen Kun olet mukauttanut esiasetukset, voit kuunnella musiikkia painamalla sovelluksen esiasetuspainiketta. Esiasetuksen määrittäminen kaukosäätimen avulla 1. Voit käyttää SoundTouch-lähdettä painamalla kaukosäätimen -painiketta. 2. Voit määrittää uuden esiasetuksen pitämällä numeronäppäimistön painiketta 1 6 painettuna. Kun uusi esiasetus on määritetty, kuuluu äänimerkki. Esiasetuksen valitseminen kaukosäätimen avulla 1. Voit määrittää suosikkiradioasemasi esiasetuksiksi sovelluksessa. 2. Voit käyttää SoundTouch-lähdettä painamalla kaukosäätimen SoundTouch painiketta. 3. Voit valita esiasetuksen painamalla numeronäppäimistön painiketta 1 6. Nämä painikkeet näkyvät kaukosäätimessä sinisinä. FINNISH - 21

22 BLUETOOTH -TEKNIIKKA Langaton Bluetooth -tekniikka mahdollistaa musiikin virtauttamisen älypuhelimien, tablet-tietokoneiden ja kannettavien tietokoneiden kaltaisista mobiililaitteista. Musiikin virtauttaminen mobiililaitteesta edellyttää, että siitä ja konsolista muodostetaan laitepari. Laiteparin muodostamistavan valinta Mobiililaitteesta ja konsolista voi muodostaa laiteparin langattomalla Bluetoothtekniikalla tai NFC-toiminnolla. Mikä NFC on? NFC (Near Field Communication) on tekniikka, jonka avulla laitteiden välille voidaan muodostaa langaton yhteys koskettamalla niillä toisiaan. Katso laitteen käyttöohjeesta, tukeeko se NFC-toimintoa. Jos laitteesi ei tue NFC-toimintoa tai olet epävarma: Jos laitteesi tukee NFC-toimintoa: Noudata laiteparin muodostamisohjeita. Noudata kohdan "Laiteparin muodostaminen NFC:llä" sivulla 23 ohjeita. Huomautus: Jos laitteesi tukee laiteparin muodostamista Bluetooth NFC:llä, voit käyttää kumpaa menetelmää tahansa. Laiteparin muodostaminen 1. Paina kaukosäätimen -painiketta. Valitse valikosta Bluetooth -vaihtoehto. 2. Siirrä konsoli laiteparin muodostamistilaan seuraamalla näkyviin tulevia ohjeita. 3. Ota Bluetooth-toiminto käyttöön laitteessa. Vihje: Bluetooth-valikko sijaitsee yleensä Asetukset-valikossa. 4. Valitse laiteluettelosta järjestelmäsi. Kun yhteys on muodostettu, järjestelmäsi nimi näkyy laiteluettelossa yhdistettynä FINNISH

23 BLUETOOTH -TEKNIIKKA Laiteparin muodostaminen NFC:llä 1. Kun järjestelmään on kytketty virta, poista laitteen lukitus ja ota käyttöön Bluetooth - ja NFC-toiminnot. Lisätietoja näistä ominaisuuksista on laitteen käyttöohjeessa. 2. Napauta mobiililaitteen NFC-kosketuspisteellä kevyesti Lifestyle -konsolin yläosassa Bose -logon yläpuolella näkyvää aluetta. Mobiililaite saattaa pyytää vahvistamaan parinmuodostuksen. Yhdistetyn mobiililaitteen ohjaaminen kaukosäätimen avulla Kun laitepari on muodostettu, voit ohjata yhdistettyjä mobiililaitteita kaukosäätimen avulla. Valitse -valikosta Bluetooth. Laiteparin muodostamisesta on lisätietoja sivu 22. Voit hallita kaukosäätimen avulla osaa järjestelmän Bluetooth-ominaisuuksista: Laitteiden muodostaminen laitepareiksi ja niiden yhdistäminen. Esittäjän tietojen tarkasteleminen PARHAILLAAN TOISTETAAN -paneelissa. Toiston hallinta: esimerkiksi toisto, tauko, pysäyttäminen ja siirtyminen seuraavaan raitaan. Laitepariluettelon tyhjentäminen. FINNISH - 23

24 BLUETOOTH -TEKNIIKKA Yhdistäminen pariksi muodostettuun laitteeseen Voit virtauttaa konsoliin ääntä laitteesta. 1. Ota laitteen Bluetooth -toiminto käyttöön. 2. Valitse kaukosäätimen avulla Bluetooth-lähde -valikosta. Konsoli muodostaa yhteyden viimeksi järjestelmään virtauttaneeseen laitteeseen. 3. Aloita musiikin toistaminen laitteella. Jos ääntä ei voi virtauttaa pariksi muodostetusta laitteesta Järjestelmän yhteys laitteeseen saattaa olla katkennut. Jos pariksi muodostettu laite on liian kaukana järjestelmästä, siirrä se lähemmäksi. Laitteen yhteyden katkaiseminen Poista laitteen Bluetooth-ominaisuus käytöstä. Jos laite tukee NFC-toimintoa, napauta laitteen NFC-kosketuspisteellä konsolin yläosaa Bose -logon yläpuolelle. Laitteen yhdistäminen uudelleen Kun virta kytketään, konsoli yrittää muodostaa yhteyden viimeksi käytettyyn laitteeseen. Huomautus: Laitteen on oltava kantoalueella, ja sen virran tulee olla kytketty. Jos mobiililaite on NFC-yhteensopiva, napauta mobiililaitteen NFC-kosketuspisteellä kevyesti konsolin yläosassa Bose -logon yläpuolella näkyvää aluetta. Konsolin laitepariluettelon tyhjentäminen Voit tallentaa enintään kahdeksan pariksi muodostettua laitetta konsolin laitepariluetteloon. 1. Valitse kaukosäätimen avulla Bluetooth-lähde -valikosta. 2. Jos käytössä on Bluetooth-lähde, paina kaukosäätimen MORE-painiketta. 3. Valitse TYHJENNÄ LUETTELO. Kaikkien laitteiden tiedot poistetaan. SoundTouch -sovelluksen käyttäminen Voit tyhjentää laitepariluettelon myös sovelluksen avulla. 1. Käynnistä sovellus valitsemalla mobiililaitteen SoundTouch -kuvake. 2. Valitse TUTKI > ASETUKSET > Järjestelmäasetukset ja valitse järjestelmäsi. 3. Avaa Bluetooth -valikko ja tyhjennä parinmuodostusluettelo FINNISH

25 KEHITTYNEET OMINAISUUDET Wi-Fi -toiminnon poistaminen käytöstä Jos Wi-Fi -toiminto poistetaan käytöstä, myös Bluetooth -ominaisuus poistetaan käytöstä. 1. Pidä konsolin -painiketta painettuna, kunnes järjestelmän tilamerkkivalo vilkkuu. 2. Vapauta (Mykistä) -painike. Wi-Fi-toiminnon ottaminen käyttöön Jos Wi-Fi -toiminto otetaan käyttöön, myös Bluetooth -ominaisuus otetaan käyttöön. Järjestelmän Wi-Fi -toiminto tulee käyttöön automaattisesti uudelleen, kun järjestelmä käynnistetään uudelleen. Järjestelmän ohjelmiston päivittäminen Jos järjestelmä on yhdistetty kodin verkkoon, se tarkistaa ohjelmistopäivitysten saatavuuden aina kun järjestelmää käytetään. Jos päivitys on saatavilla, sen lataaminen alkaa automaattisesti. Kun päivitys on ladattu, sen asentamisesta tulee ilmoitus, kun konsolista katkaistaan virta. Järjestelmästä katkaistaan virta automaattisesti asentamisen jälkeen. FINNISH - 25

26 JÄRJESTELMÄTIETOJEN TARKASTELU Järjestelmän tilamerkkivalot Konsolin etuosassa on järjestelmän tilan ilmaiseva merkkivalo. Merkkivalo palaa järjestelmän tilan mukaan. Konsolin LED-merkkivalo Merkkivalo Ei pala Vilkkuu valkoisena Palaa valkoisena Vilkkuu oranssina Vilkkuu oranssina (5 sek päällä, 1 sek pois). Vilkkuu punaisena (5 sek päällä, 1 sek pois). Palaa punaisena Järjestelmän tila Järjestelmästä on katkaisu virta. Järjestelmää käynnistetään. Järjestelmä on käynnissä. Lataa järjestelmäohjelmiston päivitystä. Valmiustilassa. Kaukosäätimeen paristot ovat ehtymässä. Laiteohjelmistovirhe. Ota yhteyttä Bosen asiakaspalveluun FINNISH

27 JÄRJESTELMÄTIETOJEN TARKASTELU Langattoman Acoustimass -bassoyksikön LED merkkivalo Toiminnan ilmaisin Vilkkuu oranssina Palaa valkoisena Palaa oranssina (himmeästi) Vilkkuu valkoisena Vilkkuu punaisena Järjestelmän tila Valmis parinmuodostukseen. Yhdistetty konsoliin. Irrotettu konsolista. Lataa järjestelmäohjelmiston päivitystä. Laiteohjelmistovirhe. Ota yhteyttä Bosen asiakaspalveluun. Langattoman vastaanottimen LED-merkkivalo Toiminnan ilmaisin Vilkkuu oranssina Palaa valkoisena Palaa oranssina (himmeästi) Vilkkuu valkoisena Vilkkuu punaisena Järjestelmän tila Valmis parinmuodostukseen. Yhdistetty konsoliin. Irrotettu konsolista. Lataa järjestelmäohjelmiston päivitystä. Laiteohjelmistovirhe. Ota yhteyttä Bosen asiakaspalveluun. FINNISH - 27

28 HOITO JA KUNNOSSAPITO Puhdistaminen Varo, ettei järjestelmään ja sen aukkoihin pääse nesteitä. Puhdista järjestelmän ulkopinnat sen mukana toimitetulla puhdistusliinalla tai muulla pehmeällä, kuivalla liinalla. Älä käytä järjestelmän lähellä mitään sumutettavia aineita. Älä käytä liuottimia, kemikaaleja tai puhdistusaineita, joissa on alkoholia, ammoniakkia tai hankausaineita. Varo, ettei aukkoihin putoa esineitä. Asiakaspalvelu Lisätietoja järjestelmän käyttämisestä: Käy osoitteessa global.bose.com/support/ls600. Ota yhteys Bosen asiakaspalveluun. Lisätietoja on pakkauksessa toimitetussa julkaisussa. Rajoitettu takuu Järjestelmällä on rajoitettu takuu. Rajoitetun takuun lisätiedot ovat järjestelmän mukana toimitetussa rekisteröintikortissa. Kortissa kerrotaan takuun rekisteröimisestä. Sen jättämättä tekemättä ei kuitenkaan vaikuta rajoitettuun takuuseen. Tämän tuotteen mukana toimitetut takuutiedot eivät ole voimassa Australiassa eivätkä Uudessa-Seelannissa. Osoitteessa ja kerrotaan Australiassa ja Uudessa-Seelannissa voimassa olevasta takuusta. Tekniset tiedot Yhdysvallat / Kanada / muu maailma: Konsoli: 10 VDC 3,3 A, 44 VDC 1,25A Langattomat vastaanottimet: V 50/60 Hz, 30 W Langaton Acoustimass -bassoyksikkö: V 50/60 Hz, 180 W Huoltoliitin Huoltoliitin on tarkoitettu vain huoltokäyttöön. Älä työnnä siihen mitään liittimiä FINNISH

29 ONGELMANRATKAISU Jos kodin viihdejärjestelmässä ilmenee ongelmia: Varmista, että kaikki järjestelmän komponentit on yhdistetty toimivaan sähköpistorasiaan. Kytke johdot tukevasti. Tarkista järjestelmän tilamerkkivalot (katso sivu 26). Siirrä järjestelmä kauas mahdollisista häiriölähteistä (langattomat reitittimet, langattomat puhelimet, televisiot, mikroaaltouunit tms.). Tarkista, että järjestelmä on suositellun etäisyyden päässä langattomasta reitittimestä tai mobiililaitteesta, jotta se toimii oikein. Jos ongelmat jatkuvat, katso lisätietoja Yleiset ratkaisut -kohdasta, ennen kuin otat yhteyttä Bosen asiakaspalveluun. Taulukko auttaa tunnistamaan ja korjaamaan ongelmat, joita Bose-tuotteen kanssa saattaa ilmetä. Tavallisimmat ratkaisut Seuraavassa taulukossa luetellaan tavallisimmat ongelmat ja niiden ratkaisut. Ongelma Kaukosäädin ei ohjaa järjestelmää. Kaukosäädin ei ohjaa laitetta, joka lisättiin otettaessa järjestelmä käyttöön. Televisiosta kuuluu ääntä. Lähdelaitteen videoliitäntä ei toimi oikein. Järjestelmä ei vastaa komentoihin. Ratkaisu Kytke ohjauskonsoliin virta manuaalisesti painamalla laitteen etuosan virtapainiketta. Paina jotain kaukosäätimen painiketta. Ohjauskonsolissa näkyvän järjestelmän tilamerkkivalon tulee välähtää jokaisella painalluksella. Varmista, että kaukosäätimen paristot on asennettu oikein ja että niitä ei tarvitse vaihtaa (katso sivu 41). Irrota konsolin pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. Yhdistä infrapunalähetin (ks. sivu 32). Poista television kaiuttimet käytöstä television asetusvalikossa. Paina ohjauskonsolin -painiketta ja valitse laitteen asetusvaihtoehdot. Vaihda videoyhteys seuraamalla näytössä näkyviä ohjeita. Valitse yhdistetty laite -valikosta. Kytke järjestelmään virta pitämällä konsolin etuosassa näkyvää -painiketta painettuna. Irrota konsolin pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. FINNISH - 29

30 ONGELMANRATKAISU Ongelma Järjestelmästä ei kuulu ääntä. Verkon asetusten määrittäminen ei onnistu. SoundTouch -asetusten määrittäminen ei onnistu. Langattoman Acoustimass bassoyksikön LEDmerkkivalo palaa oranssina. Bassoäänet kuuluvat liian voimakkaina. Ratkaisu Lisää äänenvoimakkuutta. Paina kaukosäätimen Mute-painiketta sen varmistamiseksi, että järjestelmää ei ole mykistetty. Varmista, että on valittu oikea lähde. Vaihda lähteiden välillä ja varmista, että ne ovat käytössä. Varmista, että HDMI -johto television ARC- tai Audio Return Channel -merkittyyn liitäntään. Jos televisiossasi ei ole HDMI ARC -liitäntää, käytä HDMI-johdon lisäksi toissijaista äänijohtoa. Jos käytössä on toissijainen äänijohto, yhdistä sen liitin television Lähtö- tai OUT-liitäntään. Kytke järjestelmään virta pitämällä konsolin etuosassa näkyvää virtapainiketta. Irrota konsolin pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. Valitse oikea verkon nimi ja kirjoita salasana (isoja ja pieniä kirjaimia kohdellaan eri kirjaimina). Yhdistä verkkoon Ethernet-johdolla. Käynnistä modeemi ja reititin uudelleen. Yhdistä mobiililaite ja järjestelmä samaan Wi-Fi -verkkoon. Ota Wi-Fi-yhteys käyttöön mobiililaitteessa, jonka avulla asetukset määritetään. Testaa Internet-yhteys. Käynnistä mobiililaite uudelleen. Käynnistä modeemi ja reititin uudelleen. Poista sovelluksen asennus, asenna sovellus uudelleen, palauta järjestelmään tehdasasetukset ja aloita asetusten määrittäminen alusta. Noudata näytössä näkyviä ongelmanratkaisuohjeita. Paina ohjauskonsolin tai kaukosäätimen -painiketta ja määritä UNIFY -asetukset uudelleen (ks. sivu 14). Yhdistä bassoyksikkö 3,5 mm:n stereojohdolla (katso sivu 33). Jos sinulla ei ole 3,5 mm:n stereojohtoa, ota yhteyttä Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa. Irrota Acoustimass-bassoyksikön pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. Säädä järjestelmän bassoääniä (katso sivu 17). Suorita ADAPTiQ -äänenkalibrointi (katso sivu 14). Siirrä bassoyksikkö kauemmas seinistä ja nurkista FINNISH

31 ONGELMANRATKAISU Ongelma Langattoman vastaanottimen LED-merkkivalo palaa oranssina. Äänessä on häiriöitä. Yhdistetystä laitteesta ei tule ääntä. Tv:ssä ei näy kuvaa, mutta ääni kuuluu. Yhdistetty laite ei reagoi kaukosäätimen komentoihin oikein. Ääni katkeilee käytettäessä digitaalista koaksiaalijohtotuloa. Yhdistäminen uuteen tai erilaiseen verkkoon. Ratkaisu Noudata näytössä näkyviä ongelmanratkaisuohjeita. Paina ohjauskonsolin tai kaukosäätimen -painiketta ja määritä UNIFY -asetukset uudelleen (ks. sivu 14). Irrota vastaanottimien pistokkeet pistorasioista, odota 30 sekuntia ja työnnä ne toimiviin pistorasioihin tukevasti. Yhdistä takakaiuttimet johdolla. Ota yhteys Bosen asiakaspalveluun. Yhteystiedot ovat pakkauksessa. Vaihda lähteiden välillä ja varmista, että ne ovat käytössä. Vähennä ohjauskonsoliin kytkettyjen laitteiden lähtötasoa. Varmista, että lähteestä tuleva äänen tulojohto on yhdistetty kunnolla ja että se ei ole vaurioitunut. Jos et ole suorittanut ADAPTiQ -toimintoa, valitse ADAPTiQ UNIFY -valikosta (ks. sivu 13). Irrota konsolin pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. Kytke laitteeseen virta. Vaihda lähteiden välillä ja varmista, että ne ovat käytössä. Lisätietoja on laitteen käyttöohjeessa. Varmista, että videokuvalähteeksi on valittu televisio. Yritä yhdistää laite uudestaan. Paina ohjauskonsolin -painiketta. Valitse laitevaihtoehdot. Määritä laitteen asetukset uudelleen noudattamalla näyttöön tulevia ohjeita. Vaihda kaukosäätimen paristot (ks. sivu 41). Määritä infrapunalähettimen asetukset (ks. sivu 32). Varmista, että äänijohto on yhdistetty tiukasti konsoliin ja äänilaitteen koaksiaaliseen digitaaliliitäntään. Vaihda lähteiden välillä ja varmista, että ne ovat käytössä. Yritä yhdistää laite uudestaan. Paina ohjauskonsolin -painiketta. Määritä digitaalisen koaksiaaliliitännän avulla yhdistettävän äänilaitteen asetukset uudelleen noudattamalla näyttöön tulevia ohjeita. Irrota konsolin pistoke pistorasiasta, odota 30 sekuntia ja työnnä se toimivaan pistorasiaan tiukasti. Jos verkon tiedot ovat muuttuneet tai yhdistät järjestelmän toiseen verkkoon, katso lisätietoja SoundTouch -sovelluksen ohjeesta. Jos langaton yhteys ei muodostu, yhdistää verkkoon Ethernetjohdon avulla. FINNISH - 31

32 ONGELMANRATKAISU Ongelma Bluetooth -ääntä ei voi toistaa. Ratkaisu Järjestelmässä: Muodosta mobiililaitteesta laitepari Bluetooth SOURCE -ruudussa. Tyhjennä järjestelmän laitepariluettelo SoundTouch -sovelluksen avulla. -- Jos käytössä on Bluetooth-lähde, paina kaukosäätimen MORE painiketta. -- Valitse TYHJENNÄ LUETTELO. Kokeile muodostaa toinen mobiililaite laitepariksi. Mobiililaitteessa: Poista Bluetooth-toiminto käytöstä ja ota se käyttöön uudelleen. Poista järjestelmä Bluetooth-valikosta. Muodosta laitepari uudelleen. Lisätietoja on laitteen ohjeessa. Katso "Järjestelmästä ei kuulu ääntä." sivulla 30. Infrapunalähettimen asetusten määrittäminen Jos ohjattaessa yhdistettyjä laitteita kaukosäätimellä esiintyy ongelmia, Bose suosittelee mukana toimitetun infrapunalähettimen käyttämistä. Huomautus: Käytä infrapunalähettimiä vain, jos ohjattaessa kolmannen osapuolen laitetta kaukosäätimellä esiintyy ongelmia. 1. Poista infrapunalähetin laatikosta. 2. Yhdistä lähetin konsolin takana näkyvään IR-liitäntään. 3. Irrota lähettimen mukana toimitetusta muoviarkista kolme tarratyynyä. Kiinnitä ne kolmen lähetinpään litteisiin pohjiin. Lähetinpää 32 - FINNISH

33 4. Irrota tarratyynyistä päällysmuovit. ONGELMANRATKAISU 5. Aseta kolme infrapunalähetinpäätä laitteen sijaintipaikkaan tai suoraan laitteen eteen. 6. Kokeile, voiko laitetta ohjata kaukosäätimen avulla. Jos ongelma ei korjaantunut, siirrä infrapunalähetinpäät toiseen paikkaan ja yritä uudelleen. Langattomasta bassoyksiköstä ja konsolista ei voi muodostaa laiteparia. Jos bassoyksiköstä ja konsolista ei voi muodostaa laiteparia, voit liittää yksikön konsoliin 3,5 mm:n stereojohdolla (ei sisälly toimitukseen). Käytä tätä menetelmää vain, jos bassoyksikön ja konsolin välisessä langattomassa yhteydessä esiintyy ongelmia. Huomautus: Jos sinulla ei ole 3,5 mm:n stereojohtoa (tavallinen kuulokkeiden ja mobiiililaitteiden kanssa käytettävä johto), tilaa sellainen Bosen asiakaspalvelusta. Yhteystiedot ovat laatikossa. 1. Liitä 3,5 mm:n stereojohdon toinen pää bassoyksikön takaosassa olevaan ACOUSTIMASS IN -liitäntään. 2. Liitä johdon toinen pää konsolin takaosassa näkyvään ACOUSTIMASS-liitäntään. 3. Käynnistä järjestelmä ja tarkista, kuuluuko ääntä. Äänen tarkistaminen 1. Käynnistä televisio. 2. Jos käytössä on kaapeli-/satelliittivastaanotin tai muu toissijainen lähde: Käynnistä lähdelaite. Jos televisioon on yhdistetty toissijainen lähde, valitse oikea television tuloliitäntä. 3. Käynnistä konsoli. Bassoyksiköstä pitäisi kuulua ääntä. Huomautus: Jos bassoyksiköstä ei kuulu ääntä, katso "Ongelmanratkaisu" sivulla 30. FINNISH - 33

34 LIITE A: ASENNUSOHJE Konsolin etupaneeli Konsolin etuosassa on seuraavat tuloliitännät: Kuulokkeet HDMI -tulo Nämä tuloliitännät näkyvät -valikossa muodossa AUX (etuosa) ja HDMI (etuosa), kun niihin on yhdistetty laite. Niihin voidaan yhdistää digitaalikameroita, videokameroita, mediasoittimia ja mobiililaitteita. Kuuloke/AUX-tulo edessä Tähän 3,5 mm:n tuloliitäntään voidaan yhdistää kuulokkeet tai mobiililaite äänen kuuntelemiseksi. Oletusarvo on kuulokkeet. Voit käyttää tätä tuloliitäntää AUX IN -liitäntänä painamalla kaukosäätimen -painiketta ja valitsemalla Asetukset-vaihtoehdon. Etuosan HDMI-tuloliitäntä Tähän liitäntään voi yhdistää HDMI-lähtöliitännällä varustetun laitteen. Huomautus: Bose-kaukosäädin ei ohjaa etuosan HDMI -tuloon yhdistettyjen laitteiden toimintaa. Konsolin takapaneeli HDMI (ARC) HDMI Ethernet Huolto Virta Kaiutinliitännät Optinen Koaksiaali Analoginen Ongelmanratkaisu 34 - FINNISH

35 AC-2-sovittimen yhdistäminen LIITE A: ASENNUSOHJE Järjestelmän mukana toimitettujen AC-2-sovittimien avulla yhdistetään etuja takakaiuttimien johdot kaiuttimiin. Tee tämän vaiheen toimet määrittäessäsi järjestelmän asetuksia, kun ne kehotetaan tekemään. 1. Löysää johdinliitäntöjä kiertämällä ruuveja vasemmalle (vastapäivään) ruuvimeisselillä. 2. Työnnä +-merkityn kaksinastaisen johdon punainen, kuorittu pää punaiseen +-liitäntään. 3. Työnnä kaksinastaisen johdon musta, kuorittu pää hopeanväriseen -liitäntään. Huomautus: Työnnä liitäntään vain paljaan johtimen kuorittu pää, jotta johtimen eriste ei joudu puristuksiin. 4. Kiinnitä johtimet liitäntöihin kiertämällä ruuveja oikealle (myötäpäivään) ruuvimeisselillä. 5. Liitä toinen sovitin toistamalla vaiheet 1 4. FINNISH - 35

36 LIITE A: ASENNUSOHJE Etukaiuttimien asentaminen UNIFY opastaa yhdistämään etukaiuttimet Johdolla varustetut kaiuttimet -vaiheessa (ks. sivu 14). Jos siirrät jo asennetun järjestelmän, pura kodin viihdejärjestelmän takaosa noudattamalla seuraavia ohjeita. HUOMIO: Älä yhdistä kaiuttimia, kun konsolin pistoke on yhdistetty sähköpistorasiaan. Tarvikkeet: Laatikosta : Jewel Cube -kaiuttimet (2) Jewel Cube -keskikaiutin (1) AC-2-sovittimet (3) Etukaiutinjohto (1) Laatikosta : Ruuvitaltta (1) 36 - FINNISH

37 LIITE A: ASENNUSOHJE Etukaiuttimien yhdistäminen konsoliin 1. Yhdistä AC-2-sovittimet kaiutinjohdon paljaaksi kuorittuihin päihin. Katso "AC-2- sovittimen yhdistäminen" sivulla Yhdistä L+-merkittyyn johtoon yhdistetty sovitin television vasemmalla puolella sijaitsevaan kaiuttimeen. 3. Yhdistä R+-merkittyyn johtoon yhdistetty sovitin television oikealla puolella sijaitsevaan kaiuttimeen. 4. Yhdistä C+-merkittyyn johtoon yhdistetty sovitin keskikaiuttimeen. 5. Yhdistä kuusinastaisen johdon toinen pää konsolin takana näkyvään FRONT SPEAKERS -liitäntään. Huomautus: Konsolin takana näkyvää nelinastaista FRONT SPEAKERS -liitintä ei käytetä. FINNISH - 37

38 LIITE A: ASENNUSOHJE Takakaiuttimien asentaminen UNIFY opastaa yhdistämään takakaiuttimet Johdolla varustetut kaiuttimet -vaiheessa (ks. sivu 14). Jos siirrät jo asennetun järjestelmän, pura kodin viihdejärjestelmän takaosa noudattamalla seuraavia ohjeita. Tarvikkeet: Laatikosta : Jewel Cube -kaiuttimet (2) Takakaiuttimien johdot (2) AC-2-sovittimet (2) Laatikosta : Laatikosta : Laatikosta : Langattomat vastaanottimet (2) Virtajohdot (2) Ruuvimeisseli (1) 38 - FINNISH

39 LIITE A: ASENNUSOHJE Oikeat kytkinasetukset langattomissa vastaanottimissa Kaiuttimet muodostavat yhteyden konsoliin langattomien vastaanottimien välityksellä. Vastaanottimet on esiasetettu vasenta ja oikeaa kanavaa varten tehtaalla. Voit muuttaa kanava-asetusta vastaanottimen etuosan kytkimellä. 1. Tarkista, että yhden langattoman vastaanottimen kytkin on L-asennossa (vasen). 2. Tarkista, että toisen langattoman vastaanottimen kytkin on R-asennossa (oikea). Huomautus: Varmista, että yksi langaton vastaanotin on aina kytketty L (vasen) -asentoon ja toinen R (oikea) -asentoon. Takakaiuttimien yhdistäminen 1. Yhdistä AC-2-sovittimet kaiutinjohdon paljaaksi kuorittuihin päihin. Katso "AC-2- sovittimen yhdistäminen" sivulla Työnnä sovitin kaiuttimen takaosaan. 3. Työnnä kaksinastaisen johdon toinen pää langattomaan vastaanottimeen. Kuuluu tai tuntuu naksahdus. 4. Yhdistä toinen kaiutin toistamalla vaiheet 1 3. FINNISH - 39

40 LIITE A: ASENNUSOHJE Takakaiuttimien yhdistäminen virransyöttöön 1. Liitä virtajohdon toinen pää langattomaan vastaanottimeen. 2. Työnnä virtapistoke sähköpistorasiaan. 3. Asenna toinen kaiutin toistamalla vaiheet 1 ja 2. Takakaiuttimien yhdistäminen johdolla Takakaiuttimet voidaan yhdistää myös johdolla käyttämällä sovitinsarjaa (hankittava erikseen). Voit ostaa sarjan ottamalla yhteyden Bose -jälleenmyyjään tai osoitteesta HUOMIO: Älä kiinnitä kaiuttimia Bose-järjestelmään millään muilla tavoin. Muiden kuin hyväksyttyjen johtojen käyttö voi vahingoittaa Bose-järjestelmää ja sen komponentteja. Kaiuttimien kiinnittäminen Kaiuttimet voidaan kiinnittää seinätelineisiin tai lattia- tai pöytäjalustoihin. Voit ostaa näitä tarvikkeita ottamalla yhteyden Bose -jälleenmyyjään tai osoitteesta HUOMIO: Käytä kaiuttimien kiinnittämiseen vain Bose-tarvikkeita. Muiden kuin hyväksyttyjen kiinnitysvälineiden käyttö voi vahingoittaa Bose-järjestelmää ja sen komponentteja. Tämän järjestelmän kaiutin- ja liitosjohtoja ei ole hyväksytty asennettaviksi seinän sisään. Tarkista paikallisista rakennusmääräyksistä, millaisia johtoja ja kaapeleita on käytettävä, kun ne asennetaan seinän sisään FINNISH
