1 Miesten paidat Tämä on paidan peruskaavan piirrosohje, jolla voidaan valmistaa perinteisen miesten pukupaidan kaava. Väljyyksiä lisäämällä ja/tai kuosittelemalla sillä voidaan valmistaa miesten vapaa-ajan paitoja. Kaava soveltuu sekä teolliseen, että tilaustyöhön. Kaava ei sisällä saumavaroja, eikä siinä ole automaattisesti napitusvaraa. Ennen sauma- ja sovitusvarojen lisäämistä, kannattaa tarkistaa kappaleiden yhteensopivuus ja kaarten muoto. Hakkeja on syytä merkitä riittävästi. Niitä on riittävästi silloin kun vaatteen kokoaminen sujuu helposti ilman nuppineuloja. Perusmitat mitataan asiakkaasta tai valitaan mittataulukosta. Paidan koko C 40 vastaa takin kokoa C 50. Ongelmana on kuitenkin, että kun takin koot vaihtuvat rinnan ympäryksen mukaan neljän sentin välein, vaihtuvat paidan koot kaulan ympäryksen mukaan sentin välein. Kaulan ympäryksen kasvaessa sentillä, kasvaa rinnan ympärys noin kolmella sentillä, joten taulukot eivät ole yhteensopivia. Kaiken lisäksi tavallisissa miesten mittataulukoissa ei ole kaulanympärysmittoja. Paidoille onkin aivan omat mittataulukot. Näissä taulukoissa kerrotaan valmiin paidan mitat jotka toimivat samalla tunnusmittoina. Niiden avulla asiakas löytää itselleen sopivimman koon. Tässä esityksessä hihan pituus on mitattu niskapisteestä olan yli peukalontyveen. C 40 lyhenne ½ ¼ Vartalon pituus Vp Rinnan ympärys Ry Vyötärön ympärys Vy Lantion ympärys Ly Kaulan ympärys Ky 40 1/6= 6,7 Hihan pituus Hp 88 Vatsakkaille on oma paidankaavan piirto-ohje, mutta tätäkin ohjetta voidaan käyttää kellottamalla paitaa sopivasti sivuista. Vastaavasti leveäharteisille ja kapealanteisille voidaan piirtää kaava tällä ohjeella, kunhan kaava kuositellaan sivusaumoista kapeammaksi. Seuraavaksi lasketaan apumitat. Mittoja ja apumittoja tarvitaan myöhemminkin ja siksi ne on hyvä kirjoittaa suoraan paperille, johon kaava piirretään, tai erilliselle paperille joka liitetään kaavojen mukaan.

2 Apumitat lasketaan perusmittojen avulla. Tilaustyössä osa niistä voidaan mitata asiakkaasta ja verrata laskettuja ja mitattuja lukuja keskenään. Kokemattoman kaavottajan kannattaa kuitenkin käyttää laskettuja apumittoja. Kokemuksen lisääntyessä voidaan siirtyä käyttämään jonkinlaista yhdistelmää lasketuista ja mitatuista apumitoista. Apumitat kun väljyys rinnalla on 15 cm lyhenne kiinteä mitta laskenta kaava väljyys valmis mitta Kädentien korkeus Ktk 22,0 =1/10Ry + 12cm 4,0 26,0 Selän pituus Sp 45,0 =1/4Vp 3,0 48,0 Paidan pituus Pp 80,0 =1/2Vp 10cm 80,0 Pääntien leveys Ptl 6,7 =1/6Ky 6,7 Etukädentien korkeus Ekt 25,0 =Ktk 1cm 25,0 Selänleveys kun RY<110 Sl 19,0 =2/10Ry 1cm 2,0 21,0 Selänleveys kun RY>110 =1/10Ry + 10cm Kädentienleveys Ktl 12,0 =1/10Ry + 2cm 4,5 16,5 Rinnanleveys kun Ry<110 Rl 19,0 =2/10Ry 1cm 1,0 20,0 Rinnanleveys kun Ry>110 =1/2Ry (Sl + Ktl) Tarkistus ½Ry 50,0 7,5 57,5 Väljyys Perinteisessä miesten pukupaidassa normaali väljyys rintalinjalla on 15 cm, puolikkaalla rinnanympäryksellä 7,5 cm. Suurentamalla tai pienentämällä lisäyksiä voidaan paidan olemusta muuttaa. Alla olevassa taulukossa on kolme perusvaihtoehtoa. Niukka 10 cm:n väljyys sopii kapeaan muodikkaaseen paitaan, runsas 20 cm:n väljyys puolestaan vapaa-ajan paitoihin. Väljää paitaa varten on myös oma yksinkertaisempi kaava. Niukka Klassinen Runsas Kädentien korkeus +3,0 cm +4,0 cm +5,0 cm Selän pituus +3,0 cm +3,0 cm +3,0 cm Selänleveys +1,0 cm +2,0 cm +3,0 cm Kädentienleveys +3,5 cm +4,5 cm +5,5 cm Rinnanleveys +0,5 cm +1,0 cm +1,5 cm Tarkistus ½ Ry +5,0 cm +7,5 cm +10 cm Kaavan laatuun ja käyttökelpoisuuteen vaikuttaa osaltaan myös käytetyt työkalut. Paperin ei tarvitse olla korkealaatuista. Itse asiassa korkeakiiltoinen paperi on vähän epäkiitollista. Se on turha paksua ja jäykkä. Makulatuuri paperi riittää oikein hyvin, kunhan se on sileää. Piirtämiseen paras on 0,5 mm:n kova lyijytäytekynä. Piirtämiseen tarvitaan ainakin pitkä suora viivain, riittävän iso suorakulma ja mielellään vielä kaariviivain. Räätälin kolmiossa yhdistyvät nämä kaikki. 2/12

3 hartialinja Paidan runko Paita piirretään selälleen makaamaan, helma vasemmalle. Piirtämiseen tarvitaan noin 75 cm korkea ja 90 cm leveä paperiarkki. Sen alareunaan piirretään perusviiva, joka toimii samalla paidan KT-linjana. Vaikka arkin reuna olisikin suora, älä käytä reunaa perusviivana. Piirrä perusviiva 2-3cm:n päähän paperin reunasta. KT-linjan oikeaan päähän merkitään niskapiste. Niskapisteestä piirretään kohtisuora hartialinja. Hartialinjalla ei vielä tässä vaiheessa ole pituutta, se pitää piirtää riittävän pitkäksi, mutta ei kuitenkaan liian pitkäksi. Käytännössä n.25cm toimii melkein aina. Merkitse niskapiste 5-8cm:n päähän arkin oikeasta reunasta. Kaava jatkuu jonkin matkaa hartialinjan oikealle puolelle. kuva 1. KT-linja niskapiste 3/12

4 rintalinja vyötärölinja helmalinja hartialinja (Kuva 2.) Niskapisteestä mitataan vasemmalle, kädentienkorkeus, selänpituus ja paidanpituus. (tässä 26 cm, 48 cm ja 80 cm) Kaikista näistä pisteistä piirretään kohtisuorat linjat ylöspäin, jolloin syntyvät hartialinja, rintalinja, vyötärölinja ja helmalinja. Linjoilla ei ole pituutta vielä tässä vaiheessa. Räätälin kolmion pitkä sivu riittää tavallisissa kaavoissa ja tarvittaessa linjoja voi jatkaa. On tärkeää käyttää kunnollista suorakulmaa. Pienetkin virheet suorakulman piirtämisessä kumuloituvat ja tuottavat huonolaatuisen kaavan. kuva 2. paidanpituus selänpituus KT-linja kädentienkorkeus niskapiste 4/12

5 rinnaleveys kädentienleveys selänleveys (Kuva 3.) Mitataan rintalinjaa pitkin ylöspäin selänleveys, kädentienleveys ja rinnanleveys (tässä 21 cm, 16,5 cm ja 20 cm). Piirretään näistä pisteistä oikealle takakädentien apuviiva, etukädentien apuviiva ja keskietulinja. KE-linja jatkuu myös vasemmalle helmalinjaan asti. Mitataan etukädentien apuviivaa pitkin oikealle etukädentien pituus (tässä 25cm), ja piirretään kohtisuoraan keskietulinjalle etukappaleen hartialinja. KE-linja etukädentie takakädentie kuva 3. KT-linja (Kuva 4.) Merkitään sivusauma KT-linjan ja KE-linjan puoliväliin. Sivusauman apuviiva piirretään helmalinjan ja rintalinjan väliin. Vaihtoehtoinen tapa on piirtää sivusauman apuviiva n.1,5 cm keskikohdan etupuolelle, jolloin se sijoittuu kädentienkaaren pohjaan. Takakappaleen keskelle voi tehdä sisäänoton, jos haluaa tehdä paidasta mahdollisimman vartalonmukaisen. Piirretään rintatasku. Rintataskun koko on yleensä vähintään 11x12cm. Varsinkin väljissä paidoissa tasku voi olla huomattavasti suurempi. Tasku tekee paidasta arkisen, joten vaikka niitä voi olla työpaidassa tai vapaa-ajan paidassa kaksi, ei pukupaitaan kannata laitta kuin korkeintaan yksi ja juhlapaitaan ei yhtään. 5/12

6 Ptl Ptl+1cm kaarrokkeen alareuna Mitataan niskapisteestä hartialinjaa pitkin pääntien leveys + 1 cm (tässä 7,7cm) ja tästä kohtisuoraan oikealle 2 cm pitkä viiva. Yhdistetään näin saatu piste takakädentien apuviivalle 2 cm:n päähän sen ja hartialinjan risteyksestä. Muotoillaan takapääntienkaari. Mitataan rintalinjalta ¼ Ktk takakädentien apuviivaa pitkin oikealle ja tästä 1,5 cm pitkä viivanpätkä kohtisuoraan ylöspäin. Saadaan takakädentien tukipiste. Muodostetaan kaarrokelinja mittaamalla niskapisteestä 7-8 cm vasemmalle ja piirtämällä tästä kohtisuora viiva takakädentien apuviivan yli.. Ptl+2cm 11x12cm 1/2 sivusauman apuviiva sisäänoton apuviiva 3,5-4cm 1,5cm 2cm 1/4ktk 2cm kuva cm Mitataan KE-linjan ja hartialinjan risteyksestä alaspäin pääntienleveys ja vasemmalle pääntienleveys + 2 cm. (tässä 6,7 cm ja 8,7cm) Muotoillaan etupääntien kaari. Mitataan hartialinjalta 3,5-4 cm vasemmalle etukädentien apuviivaa pitkin. Yhdistetään tämä piste kaulapisteeseen, jolloin saadaan etukappaleen olkalinja. 6/12

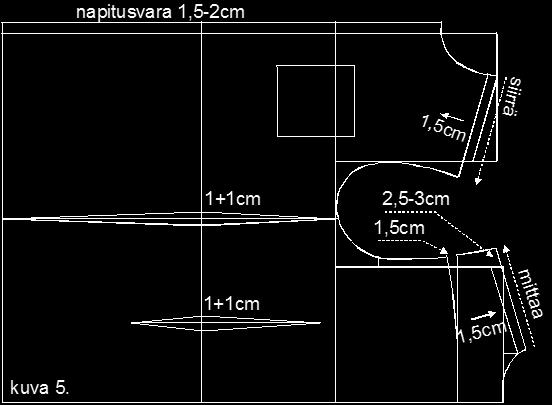

7 (Kuva 5.) Korotetaan takaolkaa 1,5 cm ja jatketaan sitä samalla 2,5-3 cm takakädentien apuviivan yli. Lasketaan vastaavasti etukappaleen olkaviivaa 1,5 cm ja jatka sitä samalla olan kärjeltä niin että, se tulee saman pituiseksi takaolkalinjan kanssa. Muotoillaan kädentien kaari. Muotoillaan sivusauma kaventamalla vyötärön kohdalta n. 1+1cm. Muotoillaan takasisäänotto. Sen koko leveys on n. 2cm. Sisäänotto loppuu suunnilleen ylälantion korkeudella ja yläpäässään hieman ennen rintalinjaa. Lisätään etukanttiin napitusvara 1,5-2 cm. 7/12

8 kaarroke Napitusvara lisätään molempiin etukappaleisiin ja siksi 1,5cm napitusvara tarkoittaa 3cm:n päällekkäin menoa ja vastaavasti 2cm napitusvara 4cm:n päällekkäin menoa. Valmis paidan runko (Kuva 6.) etukappale tasku kuva 6. takakappale 8/12

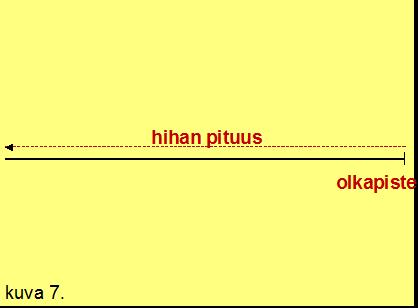

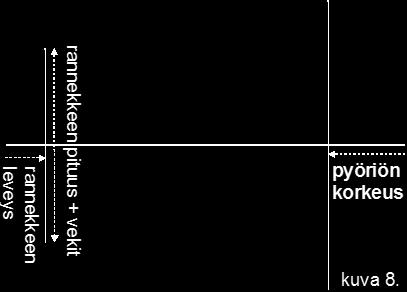

9 Hiha Ennen hihan ja kauluksen piirtoa, on syytä tehdä kaavantarkistus miehustan kaavoille. Pääntien muoto pitää tarkistaa ja sen suuruus on sovitettava juuri oikeaksi. Hihan piirtämistä varten pitää mitata tarkistettu kädentienympärys. (tässä 52cm) Lisäksi tarvitaan hihanpituus mitta. Jos se on mitattu niskapisteestä, pitää siitä ensin vähentää kaarrokkeen osuus, niskapisteestä olkapisteelle. (tässä 88 24=64) Hihan piirtämistä varten tarvitaan n. 50x70cm:n suuruinen arkki. Hihan perusviiva piirretään arkin keskelle. Viivan oikeaan päähän merkataan olkapiste. Olkapisteestä mitataan vasemmalle hihan pituus. (tässä 64cm) Pituudesta vähennetään rannekkeen leveys, tavallisesti 6 cm. Tästä piirretään hihansuun apuviiva kohtisuoraan ylös ja alas. Apuviivan pituus on rannekkeen pituus + hihansuuvekit. (tässä 26+4=30cm) Tavallinen rannekkeen pituus on 24-27cm. Olkapisteestä mitataan vasemmalle pyöriön korkeus 1/3 Kty 4-6 cm. (tässä 52/3=17,3 5=12,3cm) Tästä piirretään kainalon apuviiva kohtisuoraan ylös ja alas. 9/12

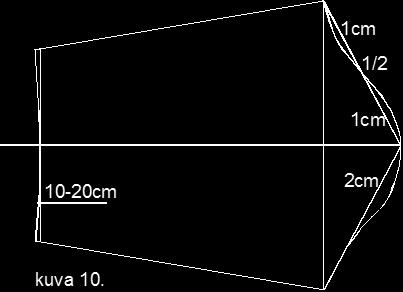

10 Mitataan olkapisteestä viistosti ylös ja alas kainalon apuviivalle ½ Kty 0,5 cm ja yhdistetään pyöriön apuviivoilla olkapisteeseen. (tässä 52/2=26 ja 26 0,5=25,5cm) Piirretään hihan sivuviivat ja jatketaan niitä 0,7cm hihansuunapuviivan yli. Perusviivan yläpuolelle muodostuu hihan etureuna ja alapuolelle takareuna. Jaetaan etupyöriön apuviiva neljään osaan ja takapyöriön apuviiva kolmeen osaan. Muotoillaan hihan pyöriö siten, että etukainalosta lähtiessään se kaartaa ensimmäisen merkin kohdalla 1 cm apuviivan sisäpuolelle, toisen merkin kohdalla se menee ristiin ja kolmannen merkin kohdalla pyöriö kulkee 1 cm apuviivan ulkopuolella. Olkapisteen kohdalla pyöriöviiva on pystysuora. Takapyöriön apuviivan ensimmäisen merkin kohdalla kaari kiertää n.2 cm apuviivan ulkopuolelta yhtyäkseen apuviivaan toisen merkin kohdalla. Muotoillaan hihansuu hieman kaarevaksi sekä merkitään halkion ja laskosten paikat. Halkio tehdään suunnilleen hihan takaosan puoliväliin. Vekit tehdään halkion etupuolelle. 10/12

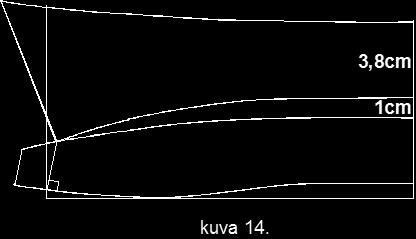

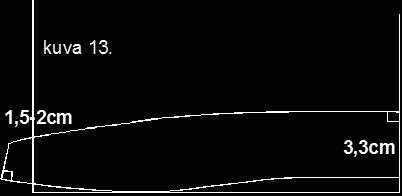

11 Kaulus Piirretään vaakasuora peruslinja ja sen oikeaan päähän niskapiste. Piirretään niskapisteestä kohtisuora apuviiva ylöspäin, tämä on keskitakalinja. Mitataan peruslinjaa pitkin puolet kaulan ympäryksestä. Piirretään tästä ylöspäin keskietulinja. Muotoillaan kaulurin alareuna siten, että se alkaa KT-linjasta, 1 cm peruslinjan yläpuolelta, peruslinjan suuntaisena. Suunnilleen puolivälissä kaulurin alareuna lähtee kaartumaan kohti peruslinjaa, jota se sivuaa neljäsosan päässä KE-linjasta. KE-linjan kohdalla se kohoaa taas 0,5-0,7 cm perusviiva yläpuolelle ja jatkuu napitusvaran verran KE-linjan ohi ja päättyy suorakulmaan. Kaulurin pää on 1,5-2 cm korkea. Kaulurin korkeus niskassa on n. 3,3 cm. Muotoillaan kaulurin yläreuna. Mitataan kaulurin yläreunaapitkin etukulmasta takaisinpäin napitusvaran leveys. Kauluksen pää piirretään tästä pisteestä ylöspäin. Päätyviivan pituus ja asento vaikuttavat kauluksen muotoon. Tässä käytetty vasemmalle kallistuva päätyviiva tekee kauluksesta klassisen, oikealle kallistuva päätyviiva taas tekee kauluksesta ns. cut away kauluksen. Niskassa kaulurin ja kauluksen väliin jää 1 cm:n levyinen rako. Kaulus on niskassa 0,5-1,0 senttiä leveämpi kuin kauluri. Lopuksi muotoillaan kauluksen yläreuna. 11/12

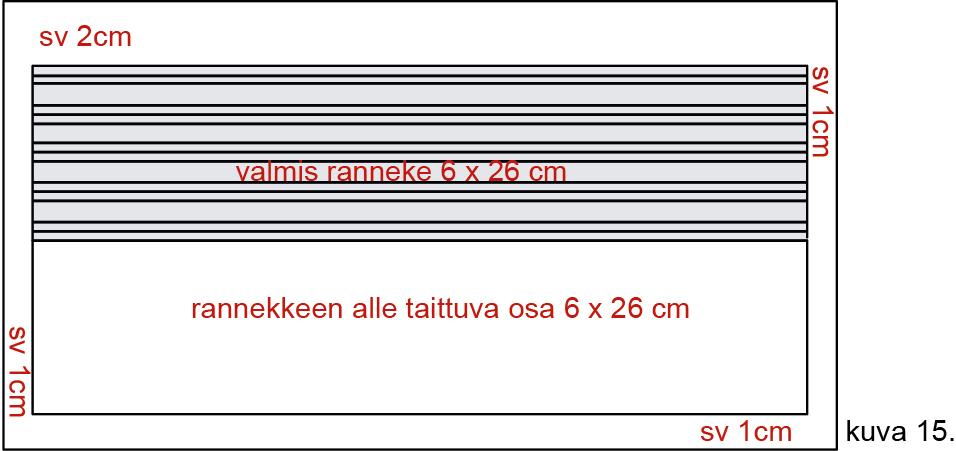

12 Ranneke Taittuu tästä Valmis ranneke on suorakaide, jonka leveys on tavallisesti 6 cm (5 cm 6 cm) ja pituus 26 cm (24 cm -27 cm). Rannekkeen etureuna valmistetaan usein taitteelta, joten tässä ranneke on peilattu etureunan suhteen ja siihen on lisätty saumavarat. Näkyvän osan saumavara on tavallisesta poiketen 2 cm. Hihansuulista saumavarat ympäriinsä 1cm valmis, näkyvä lista. Leveys 2,5cm, pituus 12-16cm Taittuu tästä listan levyinen alle taittuva osa, leveys siis 2,5cm listan kokonaisleveys 7cm ja kokonaispituus 14-20cm kuva 16. Myös hihansuulista taitetaan, mutta listan päädyn muodosta johtuen peilautuminen on hieman epäsymmetrinen. Kaikkiin kaavanosiin on hyvä merkitä joko kokonumero tai asiakkaan nimi, päivämäärä ja mielellään vielä tekijä. 12/12
