1 ATLANTIC INTERNATIONAL 58, avenue du Général Leclerc ourg-la-reine France Tel.: +(33) Fax: +(33) Vaata ka Atlantic u uut ingliskeelset kodulehekülge! PLASTOR AS Hoiu Laagri, Harju mk. Tel.: Fax: plastor@plastor.ee Atlantic International SAS au capital social de euros 17, rue Croix Fauchet Saint Jean de la Ruelle RCS orléans agencel2r.com - Getty images - No contractual pictures - Estonien - March Ref. INT CATA UNIV ESTONIEN V6.indd 4 02/04/12 16:09

2 ÜLDKATALOOG Soojaveeboilerid Õhk-vesi soojuspumbad Säästlik elektriküte toas ja vannitoas RCS orléans agencel2r.com Getty images No contractual pictures Estonien March 2012 Ref. INT CATA UNIV ESTONIEN V6.indd 1 02/04/12 16:09

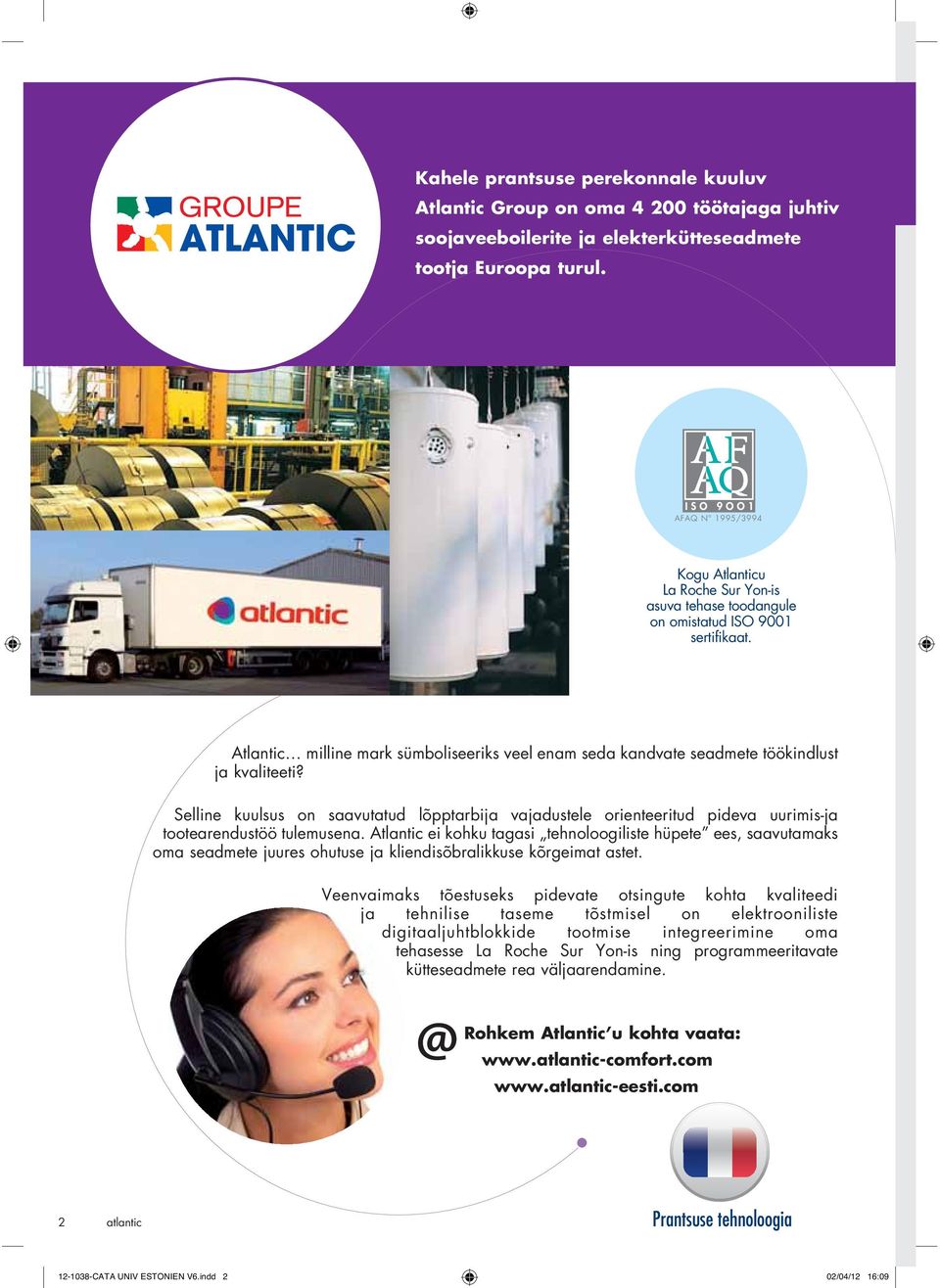

3 Kahele prantsuse perekonnale kuuluv Atlantic Group on oma töötajaga juhtiv soojaveeboilerite ja elekterkütteseadmete tootja Euroopa turul. AFAQ N 1995/3994 Kogu Atlanticu La Roche Sur Yon-is asuva tehase toodangule on omistatud ISO 9001 sertifikaat. Atlantic milline mark sümboliseeriks veel enam seda kandvate seadmete töökindlust ja kvaliteeti? Selline kuulsus on saavutatud lõpptarbija vajadustele orienteeritud pideva uurimis-ja tootearendustöö tulemusena. Atlantic ei kohku tagasi tehnoloogiliste hüpete ees, saavutamaks oma seadmete juures ohutuse ja kliendisõbralikkuse kõrgeimat astet. Veenvaimaks tõestuseks pidevate otsingute kohta kvaliteedi ja tehnilise taseme tõstmisel on elektrooniliste digitaaljuhtblokkide tootmise integreerimine oma tehasesse La Roche Sur Yon-is ning programmeeritavate kütteseadmete rea Rohkem Atlantic u kohta vaata: atlantic Prantsuse tehnoloogia CATA UNIV ESTONIEN V6.indd 2 02/04/12 16:09

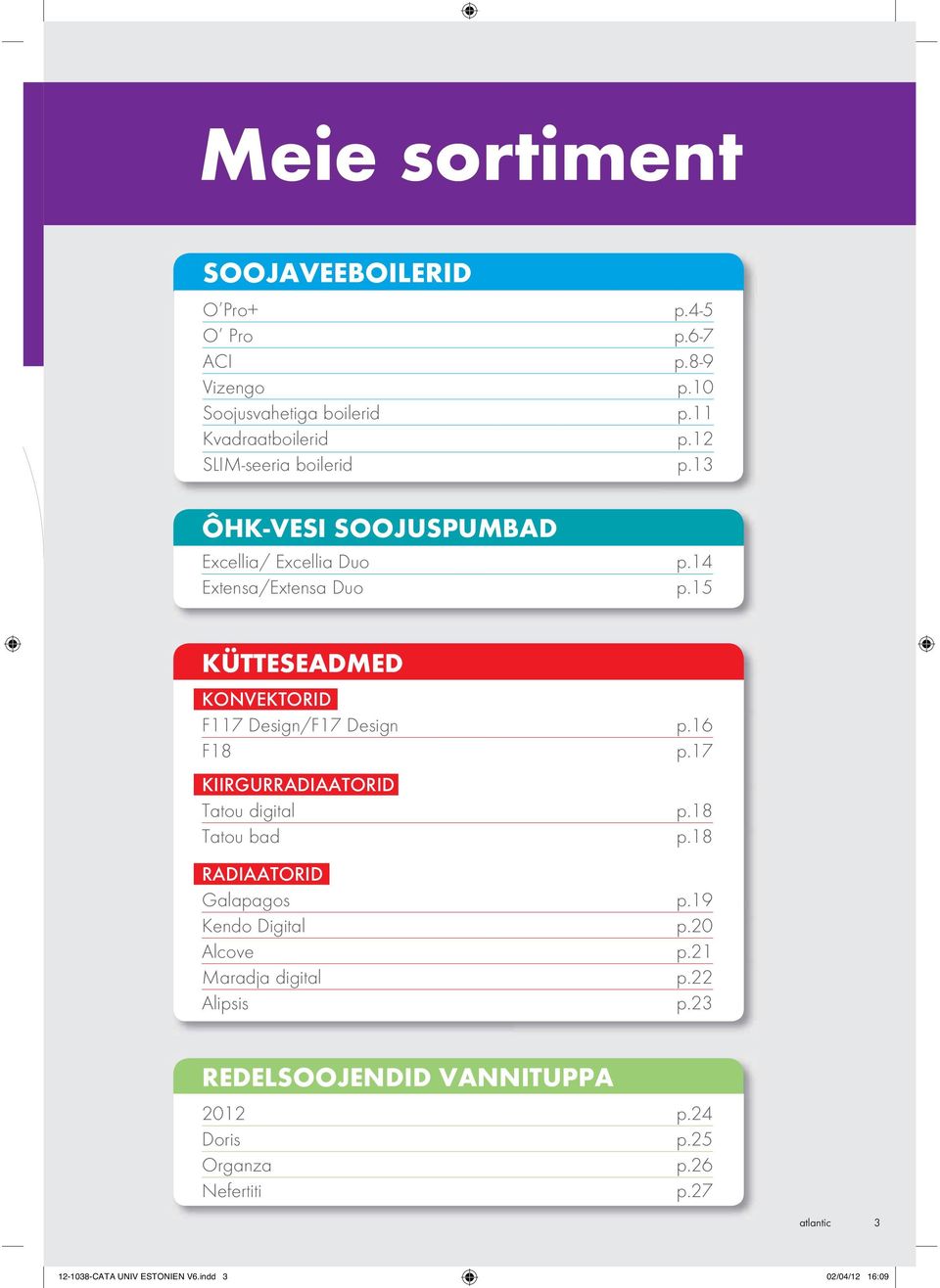

4 Meie sortiment SOOJAVEEOILERID O Pro+ p.4-5 O Pro p.6-7 ACI p.8-9 Vizengo p.10 Soojusvahetiga boilerid p.11 Kvadraatboilerid p.12 SLIM-seeria boilerid p.13 ÔHK-VESI SOOJUSPUMAD Excellia/ Excellia Duo p.14 Extensa/Extensa Duo p.15 KÜTTESEADMED KONVEKTORID F117 Design/F17 Design p.16 F18 p.17 KIIRGURRADIAATORID Tatou digital p.18 Tatou bad p.18 RADIAATORID Galapagos p.19 Kendo Digital p.20 Alcove p.21 Maradja digital p.22 Alipsis p.23 REDELSOOJENDID VANNITUPPA 2012 p.24 Doris p.25 Organza p.26 Nefertiti p.27 atlantic CATA UNIV ESTONIEN V6.indd 3 02/04/12 16:09

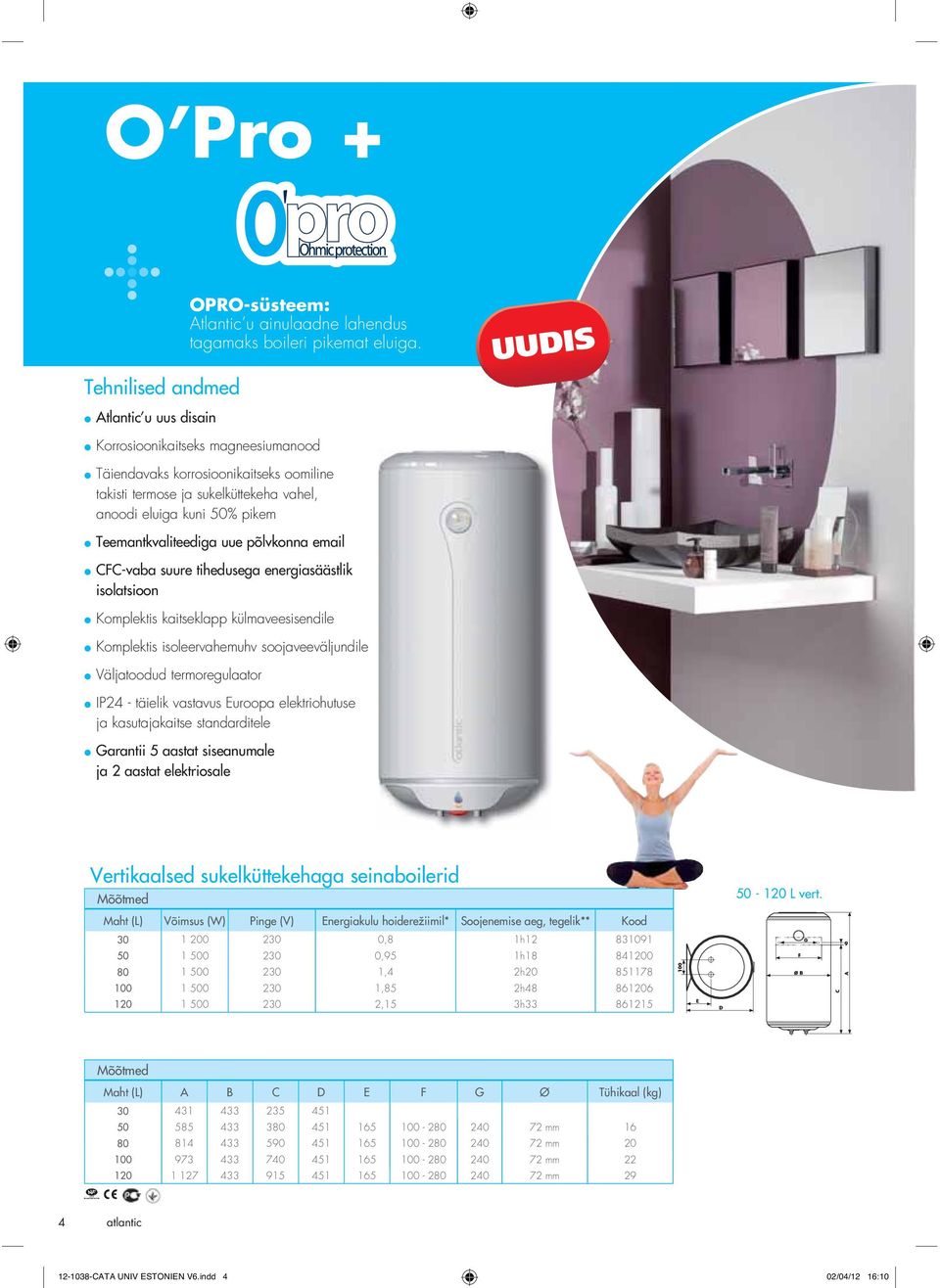

5 O Pro + Atlantic u uus disain OPRO-süsteem: Atlantic u ainulaadne lahendus tagamaks boileri pikemat eluiga. UUDIS Korrosioonikaitseks magneesiumanood Täiendavaks korrosioonikaitseks oomiline takisti termose ja sukelküttekeha vahel, anoodi eluiga kuni 50% pikem Teemantkvaliteediga uue põlvkonna CFC-vaba suure tihedusega energiasäästlik isolatsioon Komplektis kaitseklapp külmaveesisendile Komplektis isoleervahemuhv soojaveeväljundile Väljatoodud termoregulaator IP24 - täielik vastavus Euroopa elektriohutuse ja kasutajakaitse standarditele Garantii 5 aastat siseanumale ja 2 aastat elektriosale Vertikaalsed sukelküttekehaga seinaboilerid Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,8 1h ,95 1h ,4 2h ,85 2h ,15 3h L vert. Maht (L) A C D E F G Ø Tühikaal (kg) mm mm mm mm 29 4 atlantic CATA UNIV ESTONIEN V6.indd 4 02/04/12 16:10

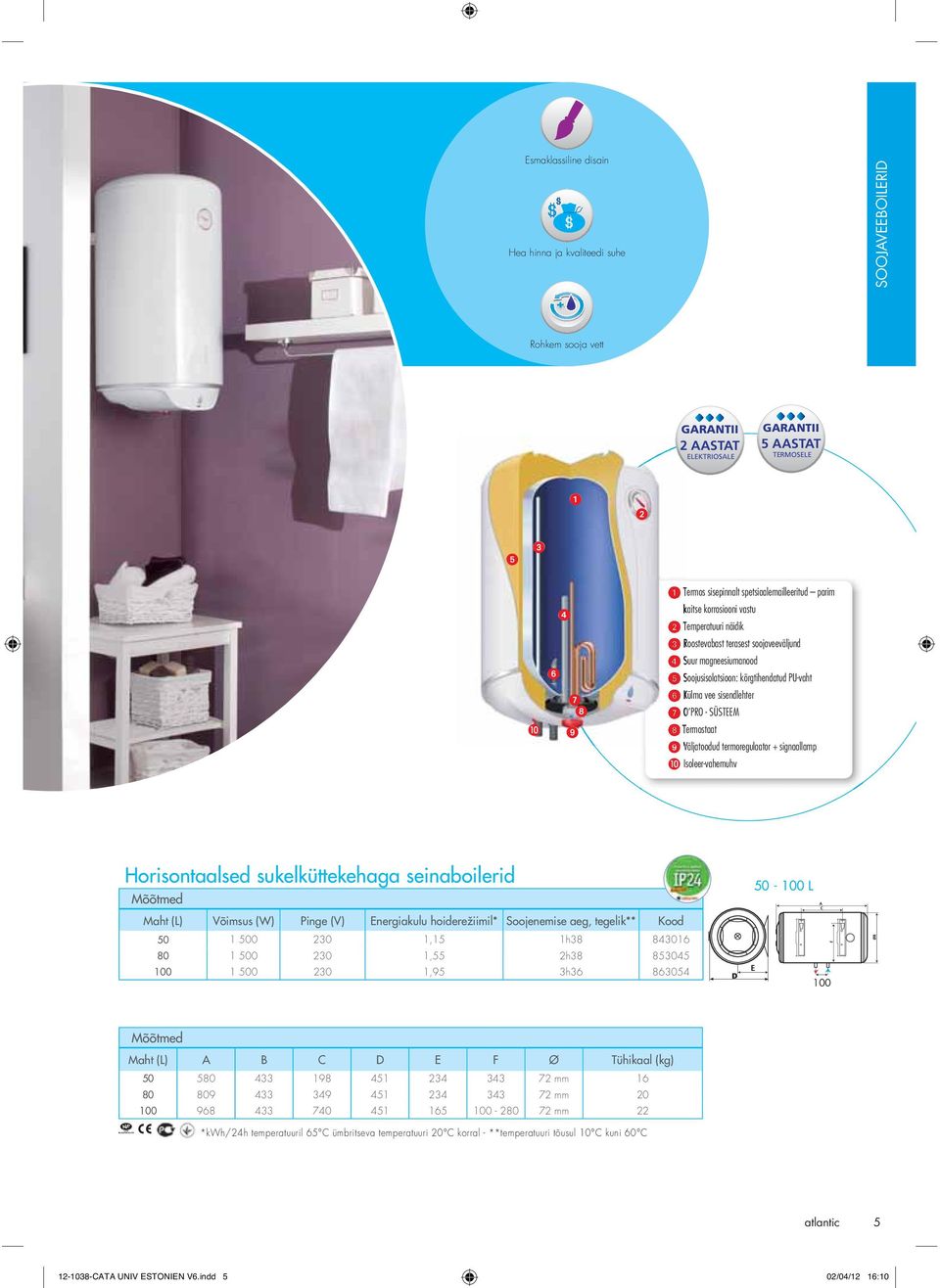

6 Esmaklassiline disain Hea hinna ja kvaliteedi suhe SOOJAVEEOILERID Rohkem sooja vett GARANTII 2 AASTAT ELEKTRIOSALE GARANTII 5 AASTAT TERMOSELE Termos sisepinnalt spetsiaal leeritud parim kaitse korrosiooni vastu Temperatuuri näidik Roostevabast terasest soojaveeväljund Suur magneesiumanood Soojusisolatsioon: kõrgtihendatud PU-vaht Külma vee sisendlehter O PRO - SÜSTEEM Termostaat Väljatoodud termoregulaator + signaallamp Isoleer-vahemuhv Horisontaalsed sukelküttekehaga seinaboilerid Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,15 1h ,55 2h ,95 3h L 100 Maht (L) A C D E F Ø Tühikaal (kg) mm mm mm 22 *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C atlantic CATA UNIV ESTONIEN V6.indd 5 02/04/12 16:10

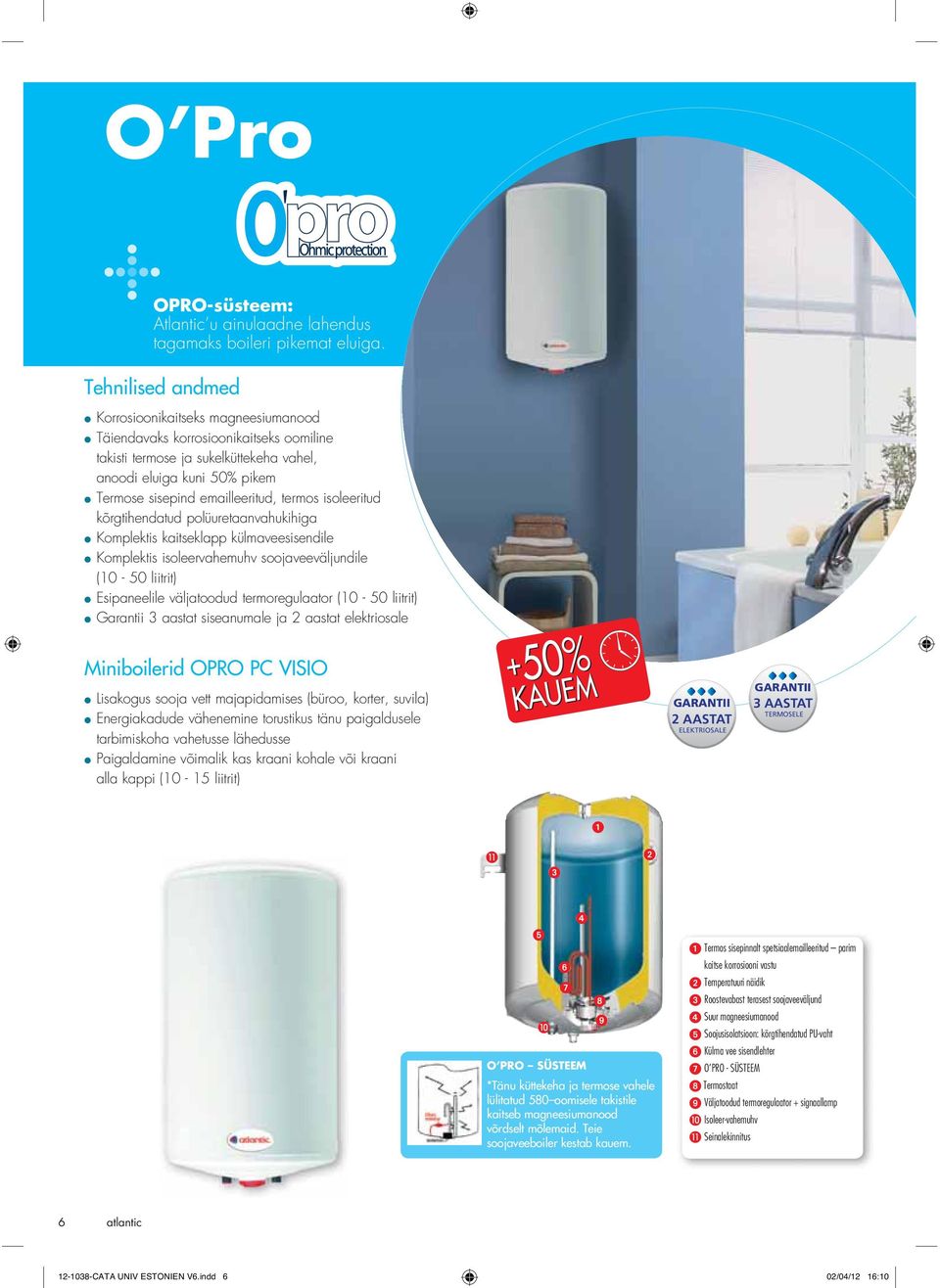

7 O Pro OPRO-süsteem: Atlantic u ainulaadne lahendus tagamaks boileri pikemat eluiga. Korrosioonikaitseks magneesiumanood Täiendavaks korrosioonikaitseks oomiline takisti termose ja sukelküttekeha vahel, anoodi eluiga kuni 50% pikem Termose sisepind leeritud, termos isoleeritud kõrgtihendatud polüuretaanvahukihiga Komplektis kaitseklapp külmaveesisendile Komplektis isoleervahemuhv soojaveeväljundile (10-50 liitrit) Esipaneelile väljatoodud termoregulaator (10-50 liitrit) Garantii 3 aastat siseanumale ja 2 aastat elektriosale Miniboilerid OPRO PC VISIO Lisakogus sooja vett majapidamises (büroo, korter, suvila) Energiakadude vähenemine torustikus tänu paigaldusele tarbimiskoha vahetusse lähedusse Paigaldamine võimalik kas kraani kohale või kraani alla kappi (10-15 liitrit) +50% KAUEM GARANTII 2 AASTAT ELEKTRIOSALE GARANTII 3 AASTAT TERMOSELE O PRO SÜSTEEM *Tänu küttekeha ja termose vahele lülitatud 580 oomisele takistile kaitseb magneesiumanood võrdselt mõlemaid. Teie soojaveeboiler kestab kauem. Termos sisepinnalt spetsiaal leeritud parim kaitse korrosiooni vastu Temperatuuri näidik Roostevabast terasest soojaveeväljund Suur magneesiumanood Soojusisolatsioon: kõrgtihendatud PU-vaht Külma vee sisendlehter O PRO - SÜSTEEM Termostaat Väljatoodud termoregulaator + signaallamp Isoleer-vahemuhv Seinalekinnitus 6 atlantic CATA UNIV ESTONIEN V6.indd 6 02/04/12 16:10

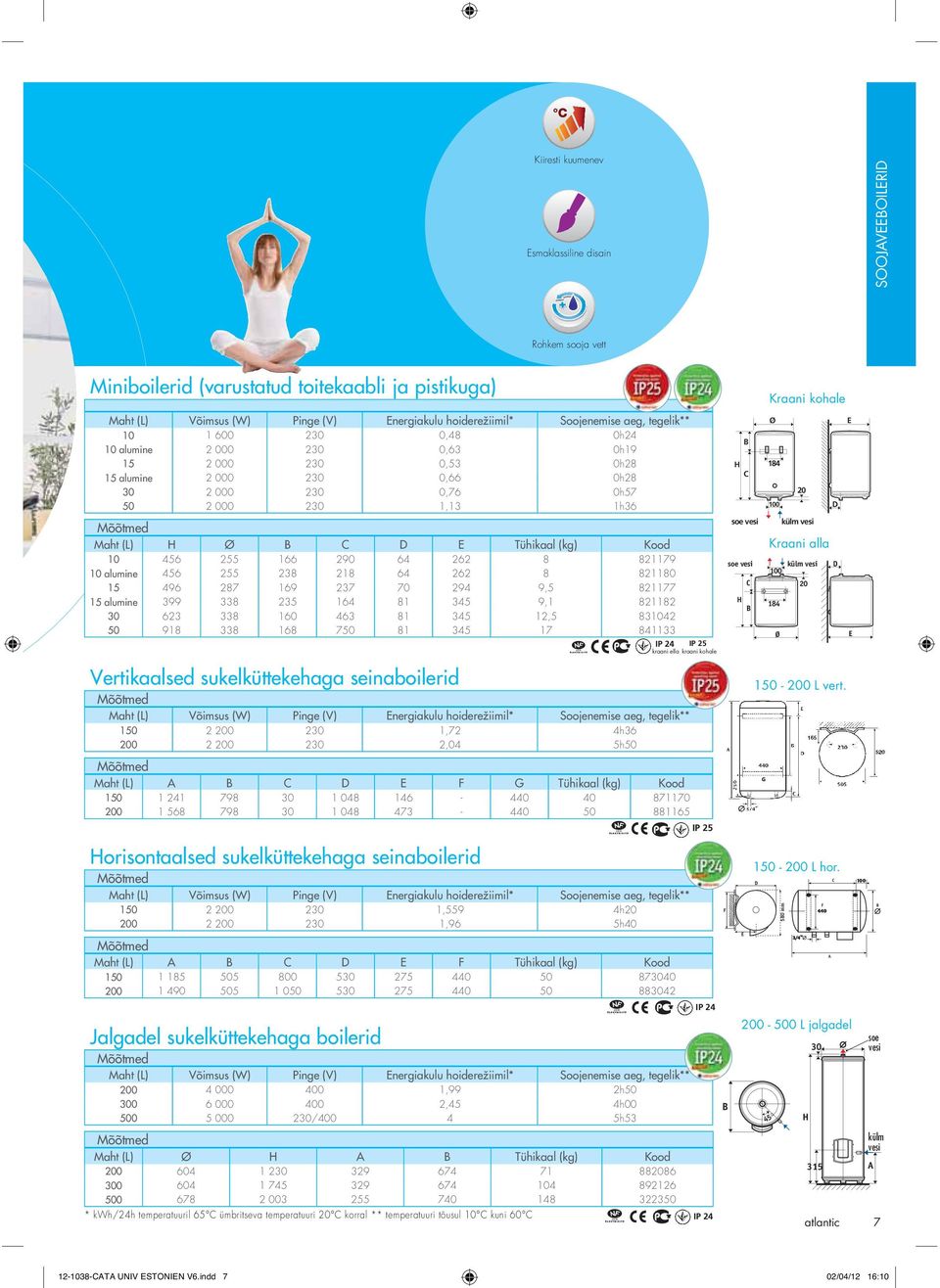

8 Kiiresti kuumenev Esmaklassiline disain SOOJAVEEOILERID Rohkem sooja vett Miniboilerid (varustatud toitekaabli ja pistikuga) Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,48 0h24 10 alumine ,63 0h ,53 0h28 15 alumine ,66 0h ,76 0h ,13 1h36 Maht (L) H Ø C D E Tühikaal (kg) alumine , alumine , , Vertikaalsed sukelküttekehaga seinaboilerid Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,72 4h ,04 5h50 Maht (L) A C D E F G Tühikaal (kg) Horisontaalsed sukelküttekehaga seinaboilerid Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,559 4h ,96 5h40 Maht (L) A C D E F Tühikaal (kg) Jalgadel sukelküttekehaga boilerid Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** ,99 2h ,45 4h / h53 Maht (L) Ø H A Tühikaal (kg) * kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral ** temperatuuri tõusul 10 C kuni 60 C IP 24 kraani ella IP 25 kraani kohale IP 25 IP 24 IP 24 F H 184 C soe vesi soe vesi C H E Kraani kohale Ø külm vesi Kraani alla külm vesi Ø 20 D L vert. D L hor. D 580 mm L jalgadel 45 H 30 F 315 A C E atlantic 7 E soe Eau vesi külm vesi Eau f A CATA UNIV ESTONIEN V6.indd 7 02/04/12 16:10

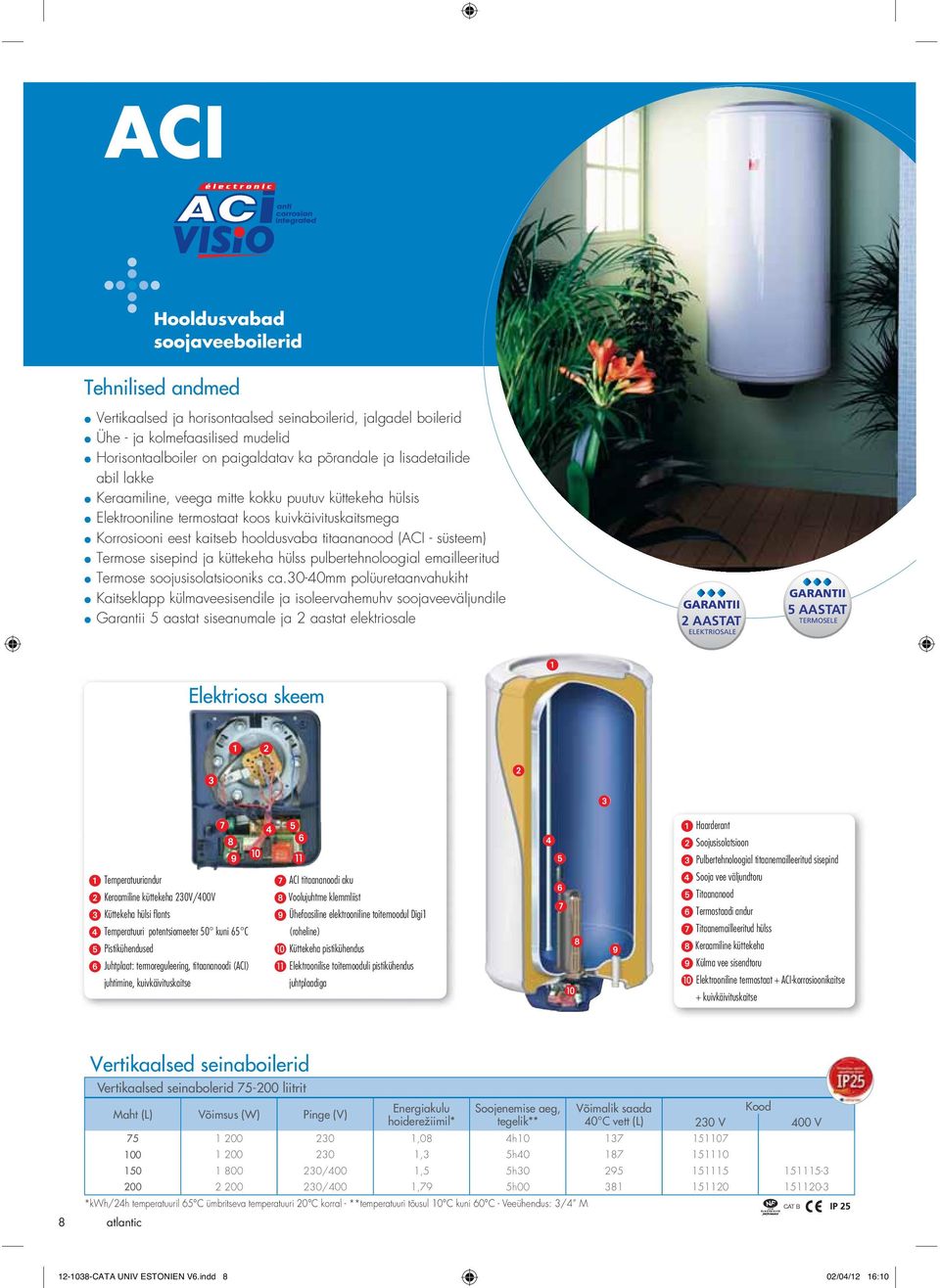

9 ACI Hooldusvabad soojaveeboilerid Vertikaalsed ja horisontaalsed seinaboilerid, jalgadel boilerid Ühe - ja kolmefaasilised mudelid Horisontaalboiler on paigaldatav ka põrandale ja lisadetailide abil lakke Keraamiline, veega mitte kokku puutuv küttekeha hülsis Elektrooniline termostaat koos kuivkäivituskaitsmega Korrosiooni eest kaitseb hooldusvaba titaananood (ACI - süsteem) Termose sisepind ja küttekeha hülss pulbertehnoloogial leeritud Termose soojusisolatsiooniks ca.30-40mm polüuretaanvahukiht Kaitseklapp külmaveesisendile ja isoleervahemuhv soojaveeväljundile Garantii 5 aastat siseanumale ja 2 aastat elektriosale GARANTII GARANTII 5 AASTAT 2 AASTAT TERMOSELE ELEKTRIOSALE Elektriosa skeem Temperatuuriandur Keraamiline küttekeha 230V/400V Küttekeha hülsi flants Temperatuuri potentsiomeeter 50 kuni 65 C (roheline) Pistikühendused Juhtplaat: termoreguleering, titaananoodi (ACI) juhtimine, kuivkäivituskaitse juhtplaadiga ACI titaananoodi aku Voolujuhtme klemmliist Ühefaasiline elektrooniline toitemoodul Digi1 Küttekeha pistikühendus Elektroonilise toitemooduli pistikühendus Haarderant Soojusisolatsioon Pulbertehnoloogial titaan leeritud sisepind Sooja vee väljundtoru Titaananood Termostaadi andur Titaan leeritud hülss Keraamiline küttekeha Külma vee sisendtoru Elektrooniline termostaat + ACI-korrosioonikaitse + kuivkäivituskaitse Vertikaalsed seinaboilerid Vertikaalsed seinabolerid liitrit Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** Võimalik saada 40 C vett (L) ,08 4h V 400 V ,3 5h /400 1,5 5h /400 1,79 5h *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C - Veeühendus: 3/4 M 8 atlantic CATA UNIV ESTONIEN V6.indd 8 02/04/12 16:10

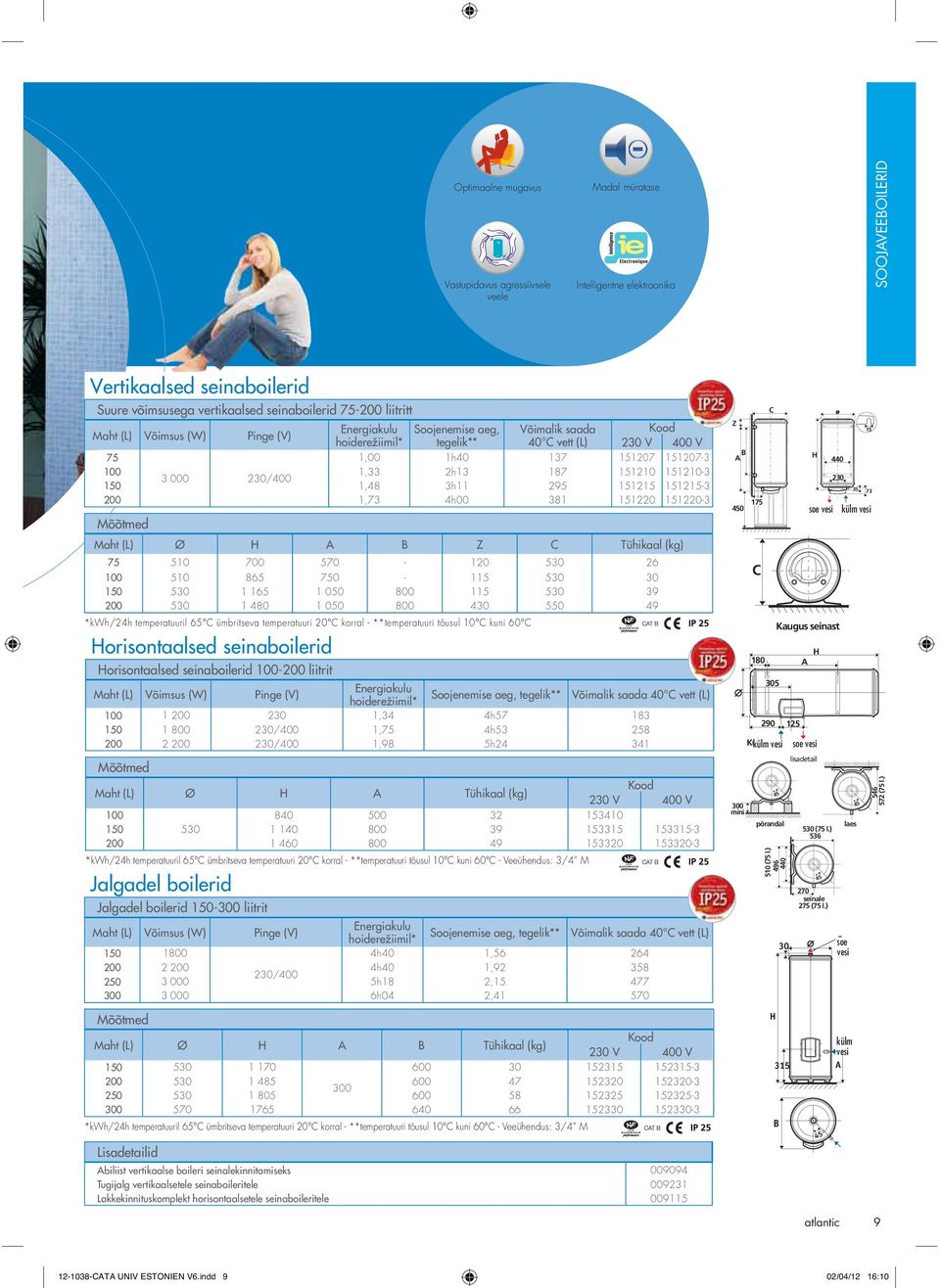

10 Optimaalne mugavus Vastupidavus agressiivsele veele Madal müratase Intelligentne elektroonika SOOJAVEEOILERID Vertikaalsed seinaboilerid Suure võimsusega vertikaalsed seinaboilerid liitritt Energiakulu Soojenemise aeg, Võimalik saada Maht (L) Võimsus (W) Pinge (V) hoiderežiimil* tegelik** 40 C vett (L) 230 V 400 V 75 1,00 1h ,33 2h / ,48 3h ,73 4h Maht (L) Ø H A Z C Tühikaal (kg) *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C Horisontaalsed seinaboilerid Horisontaalsed seinaboilerid liitrit Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** Võimalik saada 40 C vett (L) ,34 4h /400 1,75 4h /400 1,98 5h Maht (L) Ø H A Tühikaal (kg) 230 V 400 V *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C - Veeühendus: 3/4 M Jalgadel boilerid Jalgadel boilerid liitrit Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** Võimalik saada 40 C vett (L) h40 1, h40 1, / h18 2, h04 2, Z A mini C C Kaugus seinast Külm külm vesi soe Kuum vesi vesi lisadetail 45 põrandal 510 (75 l.) H Kuum soe vesi H 180 A 530 (75 l.) seinale 275 (75 l.) külm Külm vesi laes soe Eau vesi (75 l.) Maht (L) Ø H A Tühikaal (kg) 230 V 400 V *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C - Veeühendus: 3/4 M Lisadetailid Abiliist vertikaalse boileri seinalekinnitamiseks Tugijalg vertikaalsetele seinaboileritele Lakkekinnituskomplekt horisontaalsetele seinaboileritele H Eau külm vesi A atlantic CATA UNIV ESTONIEN V6.indd 9 02/04/12 16:10

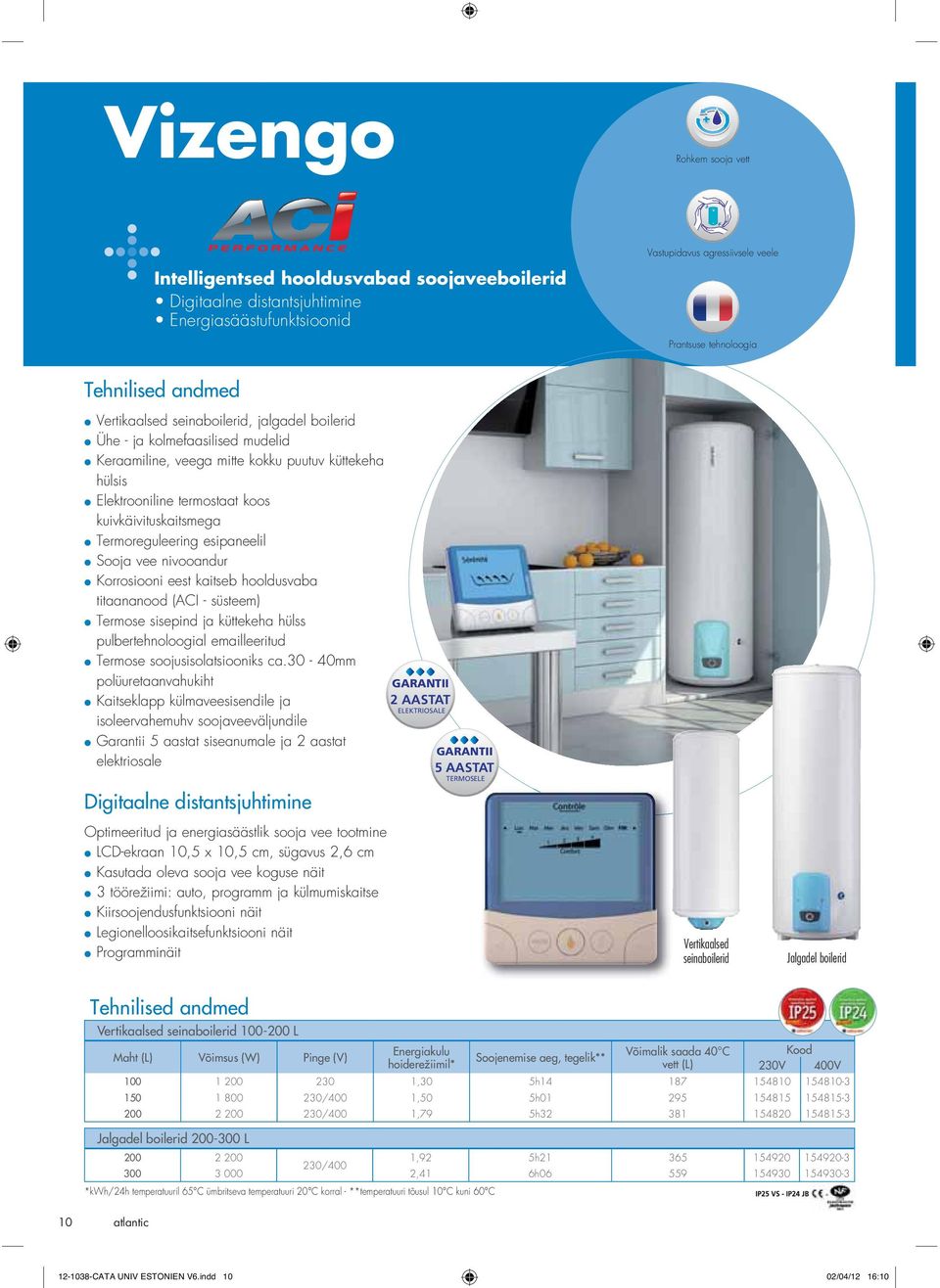

11 Vizengo Rohkem sooja vett Intelligentsed hooldusvabad soojaveeboilerid Vastupidavus agressiivsele veele Prantsuse tehnoloogia Vertikaalsed seinaboilerid, jalgadel boilerid Ühe - ja kolmefaasilised mudelid Keraamiline, veega mitte kokku puutuv küttekeha hülsis Elektrooniline termostaat koos kuivkäivituskaitsmega Termoreguleering esipaneelil Sooja vee nivooandur Korrosiooni eest kaitseb hooldusvaba titaananood (ACI - süsteem) Termose sisepind ja küttekeha hülss pulbertehnoloogial leeritud Termose soojusisolatsiooniks ca.30-40mm polüuretaanvahukiht Kaitseklapp külmaveesisendile ja isoleervahemuhv soojaveeväljundile Garantii 5 aastat siseanumale ja 2 aastat elektriosale Digitaalne distantsjuhtimine Optimeeritud ja energiasäästlik sooja vee tootmine LCD-ekraan 10,5 x 10,5 cm, sügavus 2,6 cm Kasutada oleva sooja vee koguse näit 3 töörežiimi: auto, programm ja külmumiskaitse Kiirsoojendusfunktsiooni näit Legionelloosikaitsefunktsiooni näit Programminäit GARANTII 2 AASTAT ELEKTRIOSALE GARANTII 5 AASTAT TERMOSELE Vertikaalsed seinaboilerid Jalgadel boilerid Vertikaalsed seinaboilerid L 10 atlantic Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemise aeg, tegelik** Võimalik saada 40 C vett (L) 230V 400V ,30 5h /400 1,50 5h /400 1,79 5h Jalgadel boilerid L ,92 5h / ,41 6h *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral - **temperatuuri tõusul 10 C kuni 60 C CATA UNIV ESTONIEN V6.indd 10 02/04/12 16:10

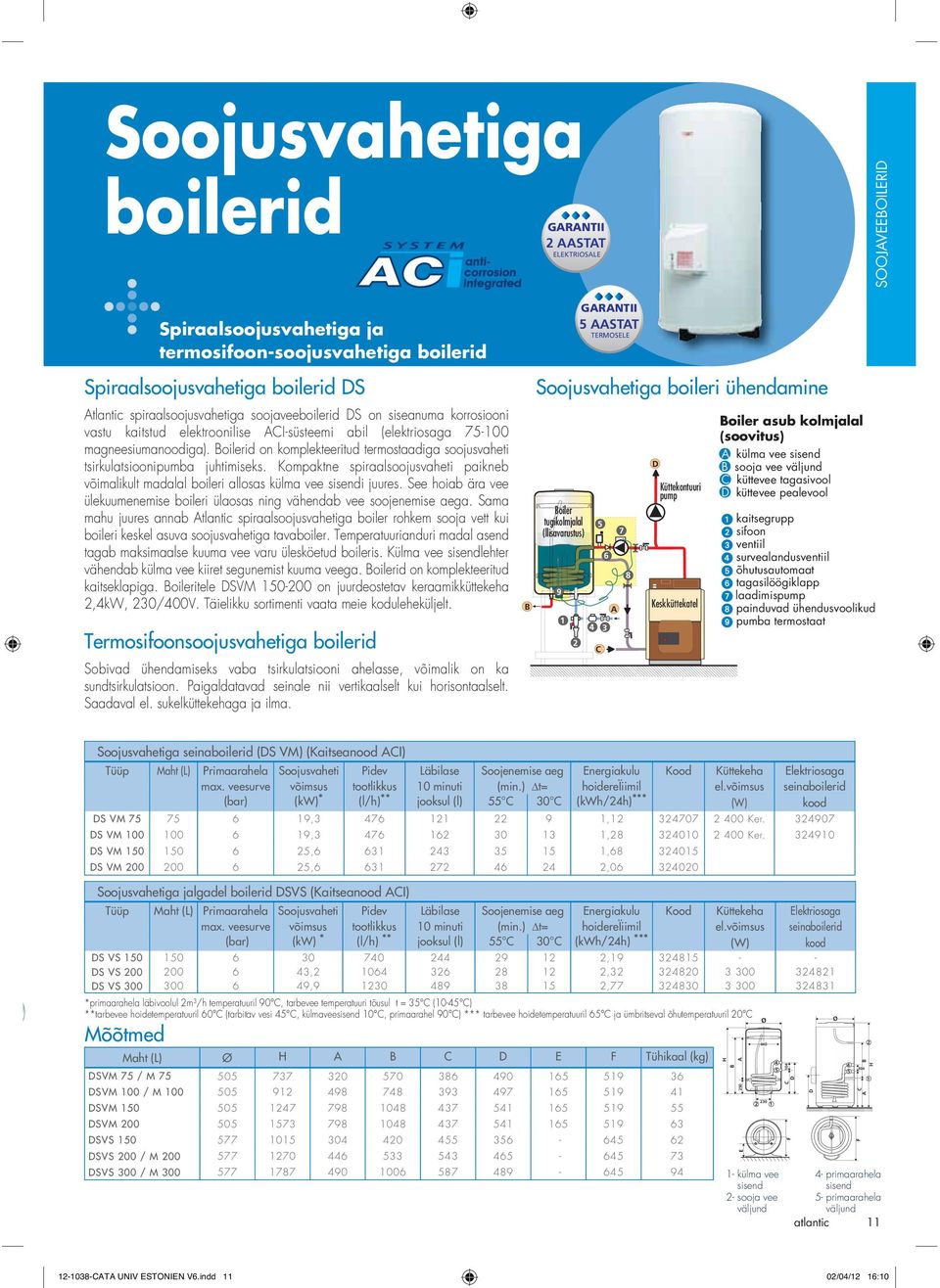

12 E F F D C C D H H A Soojusvahetiga boilerid GARANTII 2 AASTAT ELEKTRIOSALE SOOJAVEEOILERID Spiraalsoojusvahetiga ja termosifoon-soojusvahetiga boilerid Spiraalsoojusvahetiga boilerid DS Atlantic spiraalsoojusvahetiga soojaveeboilerid DS on siseanuma korrosiooni vastu kaitstud elektroonilise ACI-süsteemi abil (elektriosaga magneesiumanoodiga). oilerid on komplekteeritud termostaadiga soojusvaheti tsirkulatsioonipumba juhtimiseks. Kompaktne spiraalsoojusvaheti paikneb võimalikult madalal boileri allosas külma vee sisendi juures. See hoiab ära vee ülekuumenemise boileri ülaosas ning vähendab vee soojenemise aega. Sama mahu juures annab Atlantic spiraalsoojusvahetiga boiler rohkem sooja vett kui boileri keskel asuva soojusvahetiga tavaboiler. Temperatuurianduri madal asend tagab maksimaalse kuuma vee varu ülesköetud boileris. Külma vee sisendlehter vähendab külma vee kiiret segunemist kuuma veega. oilerid on komplekteeritud kaitseklapiga. oileritele DSVM on juurdeostetav keraamikküttekeha 2,4kW, 230/400V. Täielikku sortimenti vaata meie koduleheküljelt. Termosifoonsoojusvahetiga boilerid Sobivad ühendamiseks vaba tsirkulatsiooni ahelasse, võimalik on ka sundtsirkulatsioon. Paigaldatavad seinale nii vertikaalselt kui horisontaalselt. Saadaval el. sukelküttekehaga ja ilma. Soojusvahetiga boileri ühendamine oiler tugikolmjalal (llisavarustus) GARANTII 5 AASTAT TERMOSELE 4 5 C 6 3 A 7 8 D Küttekontuuri pump Keskküttekatel oiler asub kolmjalal (soovitus) A külma vee sisend sooja vee väljund C küttevee tagasivool D küttevee pealevool kaitsegrupp sifoon ventiil survealandusventiil õhutusautomaat tagasilöögiklapp laadimispump painduvad ühendusvoolikud pumba termostaat Soojusvahetiga seinaboilerid (DS VM) (Kaitseanood ACI) Tüüp Maht (L) Primaarahela Soojusvaheti Pidev Läbilase Soojenemise aeg Energiakulu Küttekeha Elektriosaga max. veesurve võimsus tootlikkus 10 minuti (min.) Δt= hoidereïiimil el.võimsus seinaboilerid (bar) (kw)* (l/h)** jooksul (l) 55 C 30 C (kwh/24h)*** (W) kood DS VM , , Ker DS VM , , Ker DS VM , , DS VM , , Soojusvahetiga jalgadel boilerid DSVS (Kaitseanood ACI) Tüüp Maht (L) Primaarahela Soojusvaheti Pidev Läbilase Soojenemise aeg Energiakulu Küttekeha Elektriosaga max. veesurve võimsus tootlikkus 10 minuti (min.) Δt= hoidereïiimil el.võimsus seinaboilerid (bar) (kw) * (l/h) ** jooksul (l) 55 C 30 C (kwh/24h) *** (W) kood DS VS , DS VS , , DS VS , , *primaarahela läbivoolul 2m³/h temperatuuril 90 C, tarbevee temperatuuri tõusul t = 35 C (10-45 C) **tarbevee hoidetemperatuuril 60 C (tarbitav vesi 45 C, külmaveesisend 10 C, primaarahel 90 C) *** tarbevee hoidetemperatuuril 65 C ja ümbritseval õhutemperatuuril 20 C Maht (L) Ø H A C D E F Tühikaal (kg) DSVM 75 / M DSVM 100 / M DSVM DSVM DSVS DSVS 200 / M DSVS 300 / M Ø külma vee sisend 2- sooja vee väljund Ø A primaarahela sisend 5- primaarahela väljund atlantic CATA UNIV ESTONIEN V6.indd 11 02/04/12 16:10

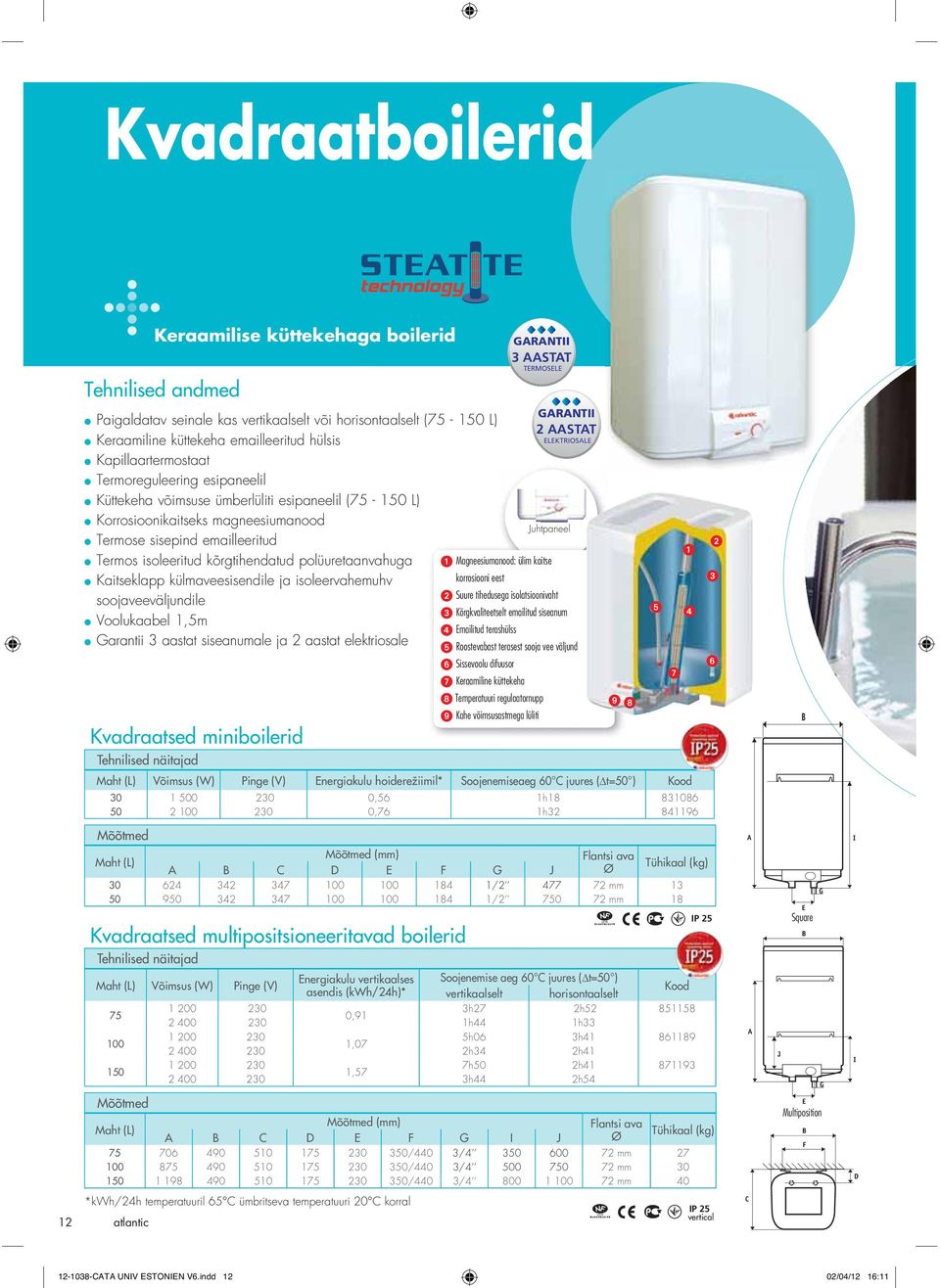

13 Kvadraatboilerid Keraamilise küttekehaga boilerid Paigaldatav seinale kas vertikaalselt või horisontaalselt ( L) Keraamiline küttekeha leeritud hülsis Kapillaartermostaat Termoreguleering esipaneelil Küttekeha võimsuse ümberlüliti esipaneelil ( L) Korrosioonikaitseks magneesiumanood Termose sisepind leeritud Termos isoleeritud kõrgtihendatud polüuretaanvahuga Kaitseklapp külmaveesisendile ja isoleervahemuhv soojaveeväljundile Voolukaabel 1,5m Garantii 3 aastat siseanumale ja 2 aastat elektriosale Kvadraatsed miniboilerid Tehnilised näitajad GARANTII 3 AASTAT TERMOSELE GARANTII 2 AASTAT ELEKTRIOSALE Juhtpaneel Magneesiumanood: ülim kaitse korrosiooni eest Suure tihedusega isolatsioonivaht Kõrgkvaliteetselt itud siseanum itud terashülss Roostevabast terasest sooja vee väljund Sissevoolu difuusor Keraamiline küttekeha Temperatuuri regulaatornupp Kahe võimsusastmega lüliti Maht (L) Võimsus (W) Pinge (V) Energiakulu hoiderežiimil* Soojenemiseaeg 60 C juures (Δt=50 ) ,56 1h ,76 1h A I Maht (L) Flantsi ava A C D E F G J Ø Tühikaal (kg) / mm / mm 18 Kvadraatsed multipositsioneeritavad boilerid Tehnilised näitajad Maht (L) Võimsus (W) Pinge (V) Energiakulu vertikaalses Soojenemise aeg 60 C juures (Δt=50 ) asendis (kwh/24h)* vertikaalselt horisontaalselt h27 2h , h44 1h h06 3h , h34 2h h50 2h , h44 2h54 IP 25 A J E Square G G I Maht (L) Flantsi ava A C D E F G I J Ø Tühikaal (kg) /440 3/ mm /440 3/ mm /440 3/ mm 40 E Multiposition F D *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral 12 atlantic IP 25 vertical C CATA UNIV ESTONIEN V6.indd 12 02/04/12 16:11

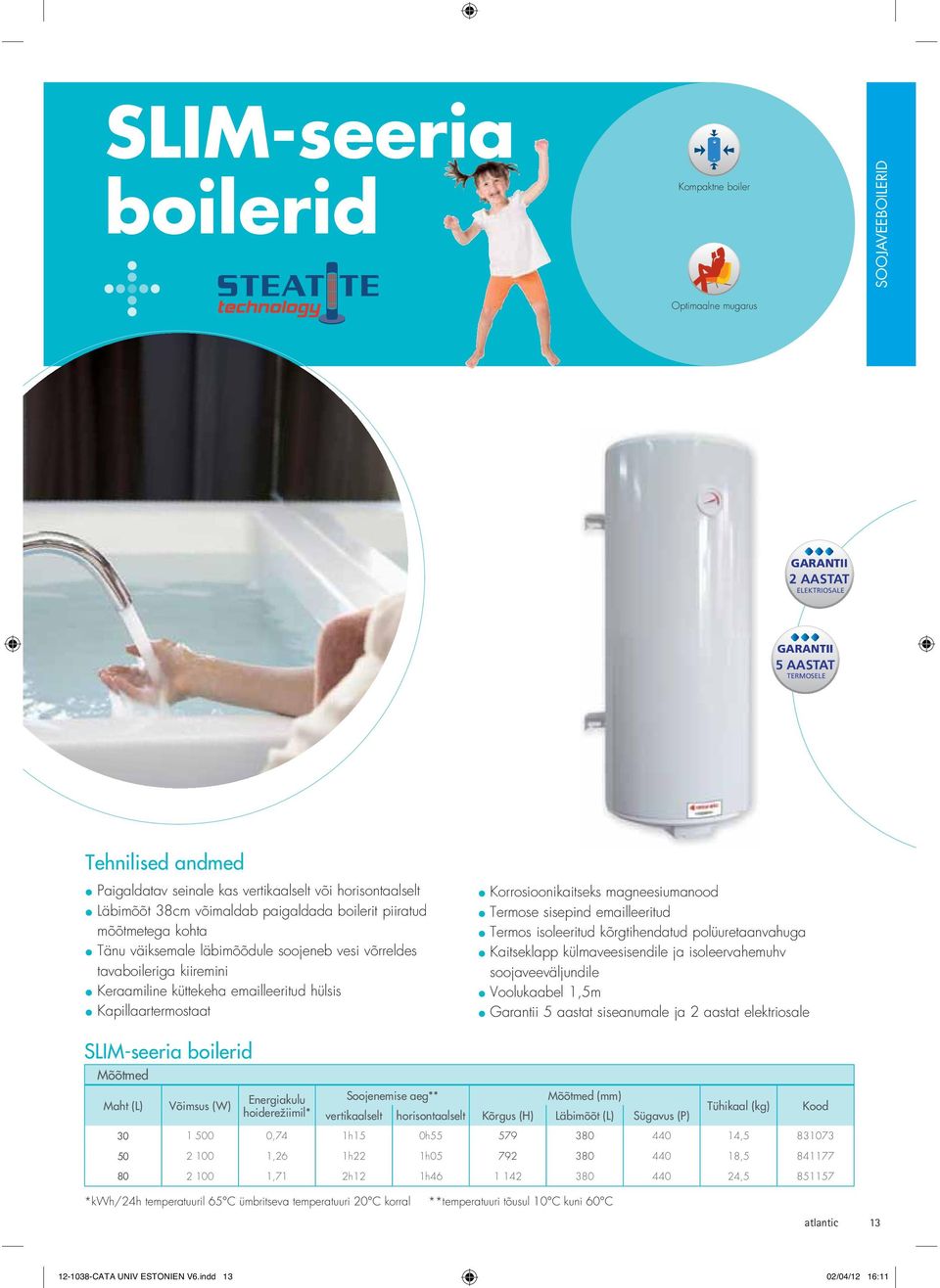

14 SLIM-seeria boilerid Kompaktne boiler SOOJAVEEOILERID Optimaalne mugarus GARANTII 2 AASTAT ELEKTRIOSALE GARANTII 5 AASTAT TERMOSELE Paigaldatav seinale kas vertikaalselt või horisontaalselt Läbimõõt 38cm võimaldab paigaldada boilerit piiratud mõõtmetega kohta Tänu väiksemale läbimõõdule soojeneb vesi võrreldes tavaboileriga kiiremini Keraamiline küttekeha leeritud hülsis Kapillaartermostaat Korrosioonikaitseks magneesiumanood Termose sisepind leeritud Termos isoleeritud kõrgtihendatud polüuretaanvahuga Kaitseklapp külmaveesisendile ja isoleervahemuhv soojaveeväljundile Voolukaabel 1,5m Garantii 5 aastat siseanumale ja 2 aastat elektriosale SLIM-seeria boilerid Maht (L) Võimsus (W) Energiakulu hoiderežiimil* Soojenemise aeg** vertikaalselt horisontaalselt Kõrgus (H) Läbimõõt (L) Sügavus (P) Tühikaal (kg) ,74 1h15 0h , ,26 1h22 1h , ,71 2h12 1h , *kwh/24h temperatuuril 65 C ümbritseva temperatuuri 20 C korral **temperatuuri tõusul 10 C kuni 60 C atlantic CATA UNIV ESTONIEN V6.indd 13 02/04/12 16:11

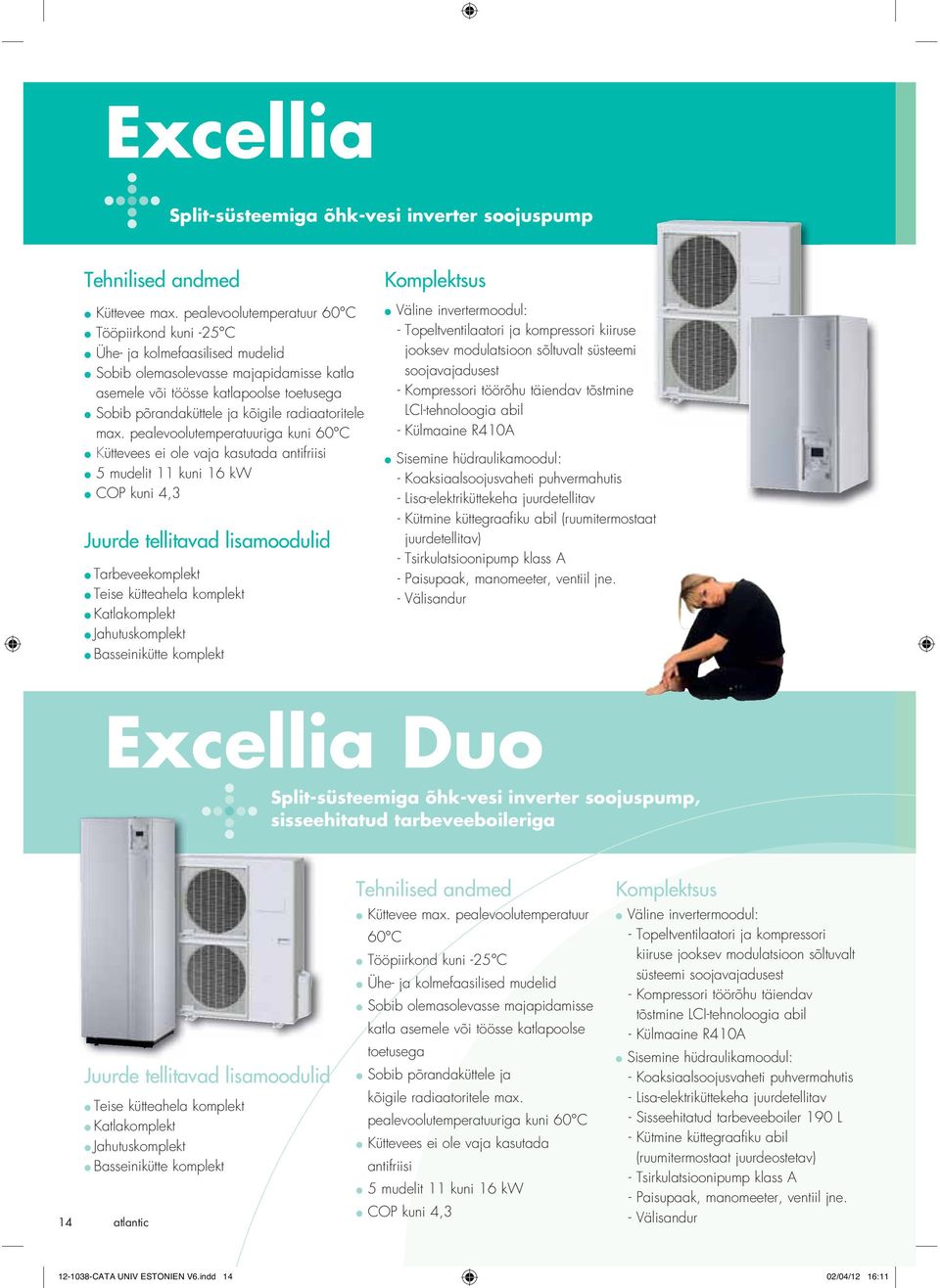

15 Excellia Split-süsteemiga õhk-vesi inverter soojuspump Küttevee max. pealevoolutemperatuur 60 C Tööpiirkond kuni -25 C Ühe- ja kolmefaasilised mudelid Sobib olemasolevasse majapidamisse katla asemele või töösse katlapoolse toetusega Sobib põrandaküttele ja kõigile radiaatoritele max. pealevoolutemperatuuriga kuni 60 C Küttevees ei ole vaja kasutada antifriisi 5 mudelit 11 kuni 16 kw COP kuni 4,3 Juurde tellitavad lisamoodulid Tarbeveekomplekt Teise kütteahela komplekt Katlakomplekt Jahutuskomplekt asseinikütte komplekt Komplektsus Väline invertermoodul: - Topeltventilaatori ja kompressori kiiruse jooksev modulatsioon sõltuvalt süsteemi soojavajadusest - Kompressori töörõhu täiendav tõstmine LCI-tehnoloogia abil - Külmaaine R410A Sisemine hüdraulikamoodul: - Koaksiaalsoojusvaheti puhvermahutis - Lisa-elektriküttekeha juurdetellitav - Kütmine küttegraafiku abil (ruumitermostaat juurdetellitav) - Tsirkulatsioonipump klass A - Paisupaak, manomeeter, ventiil jne. - Välisandur Excellia Duo Split-süsteemiga õhk-vesi inverter soojuspump, sisseehitatud tarbeveeboileriga Juurde tellitavad lisamoodulid Teise kütteahela komplekt Katlakomplekt Jahutuskomplekt asseinikütte komplekt 14 atlantic Küttevee max. pealevoolutemperatuur 60 C Tööpiirkond kuni -25 C Ühe- ja kolmefaasilised mudelid Sobib olemasolevasse majapidamisse katla asemele või töösse katlapoolse toetusega Sobib põrandaküttele ja kõigile radiaatoritele max. pealevoolutemperatuuriga kuni 60 C Küttevees ei ole vaja kasutada antifriisi 5 mudelit 11 kuni 16 kw COP kuni 4,3 Komplektsus Väline invertermoodul: - Topeltventilaatori ja kompressori kiiruse jooksev modulatsioon sõltuvalt süsteemi soojavajadusest - Kompressori töörõhu täiendav tõstmine LCI-tehnoloogia abil - Külmaaine R410A Sisemine hüdraulikamoodul: - Koaksiaalsoojusvaheti puhvermahutis - Lisa-elektriküttekeha juurdetellitav - Sisseehitatud tarbeveeboiler 190 L - Kütmine küttegraafiku abil (ruumitermostaat juurdeostetav) - Tsirkulatsioonipump klass A - Paisupaak, manomeeter, ventiil jne. - Välisandur CATA UNIV ESTONIEN V6.indd 14 02/04/12 16:11

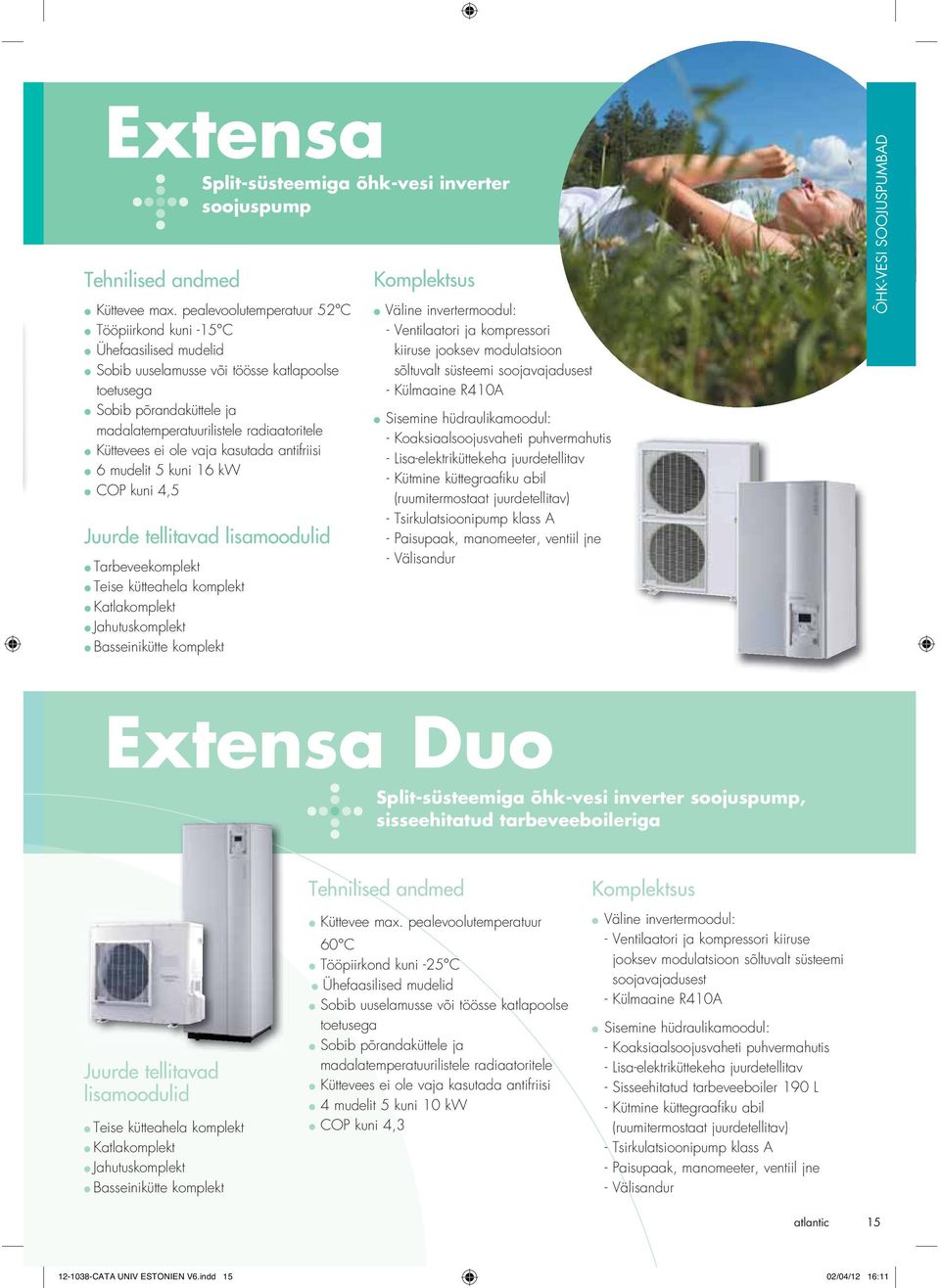

16 Extensa Split-süsteemiga õhk-vesi inverter soojuspump Küttevee max. pealevoolutemperatuur 52 C Tööpiirkond kuni -15 C Ühefaasilised mudelid Sobib uuselamusse või töösse katlapoolse toetusega Sobib põrandaküttele ja madalatemperatuurilistele radiaatoritele Küttevees ei ole vaja kasutada antifriisi 6 mudelit 5 kuni 16 kw COP kuni 4,5 Juurde tellitavad lisamoodulid Tarbeveekomplekt Teise kütteahela komplekt Katlakomplekt Jahutuskomplekt asseinikütte komplekt Komplektsus Väline invertermoodul: - Ventilaatori ja kompressori kiiruse jooksev modulatsioon sõltuvalt süsteemi soojavajadusest - Külmaaine R410A Sisemine hüdraulikamoodul: - Koaksiaalsoojusvaheti puhvermahutis - Lisa-elektriküttekeha juurdetellitav - Kütmine küttegraafiku abil (ruumitermostaat juurdetellitav) - Tsirkulatsioonipump klass A - Paisupaak, manomeeter, ventiil jne - Välisandur ÔHK-VESI SOOJUSPUMAD Extensa Duo Split-süsteemiga õhk-vesi inverter soojuspump, sisseehitatud tarbeveeboileriga Juurde tellitavad lisamoodulid Teise kütteahela komplekt Katlakomplekt Jahutuskomplekt asseinikütte komplekt Küttevee max. pealevoolutemperatuur 60 C Tööpiirkond kuni -25 C Ühefaasilised mudelid Sobib uuselamusse või töösse katlapoolse toetusega Sobib põrandaküttele ja madalatemperatuurilistele radiaatoritele Küttevees ei ole vaja kasutada antifriisi 4 mudelit 5 kuni 10 kw COP kuni 4,3 Komplektsus Väline invertermoodul: - Ventilaatori ja kompressori kiiruse jooksev modulatsioon sõltuvalt süsteemi soojavajadusest - Külmaaine R410A Sisemine hüdraulikamoodul: - Koaksiaalsoojusvaheti puhvermahutis - Lisa-elektriküttekeha juurdetellitav - Sisseehitatud tarbeveeboiler 190 L - Kütmine küttegraafiku abil (ruumitermostaat juurdetellitav) - Tsirkulatsioonipump klass A - Paisupaak, manomeeter, ventiil jne - Välisandur atlantic CATA UNIV ESTONIEN V6.indd 15 02/04/12 16:11

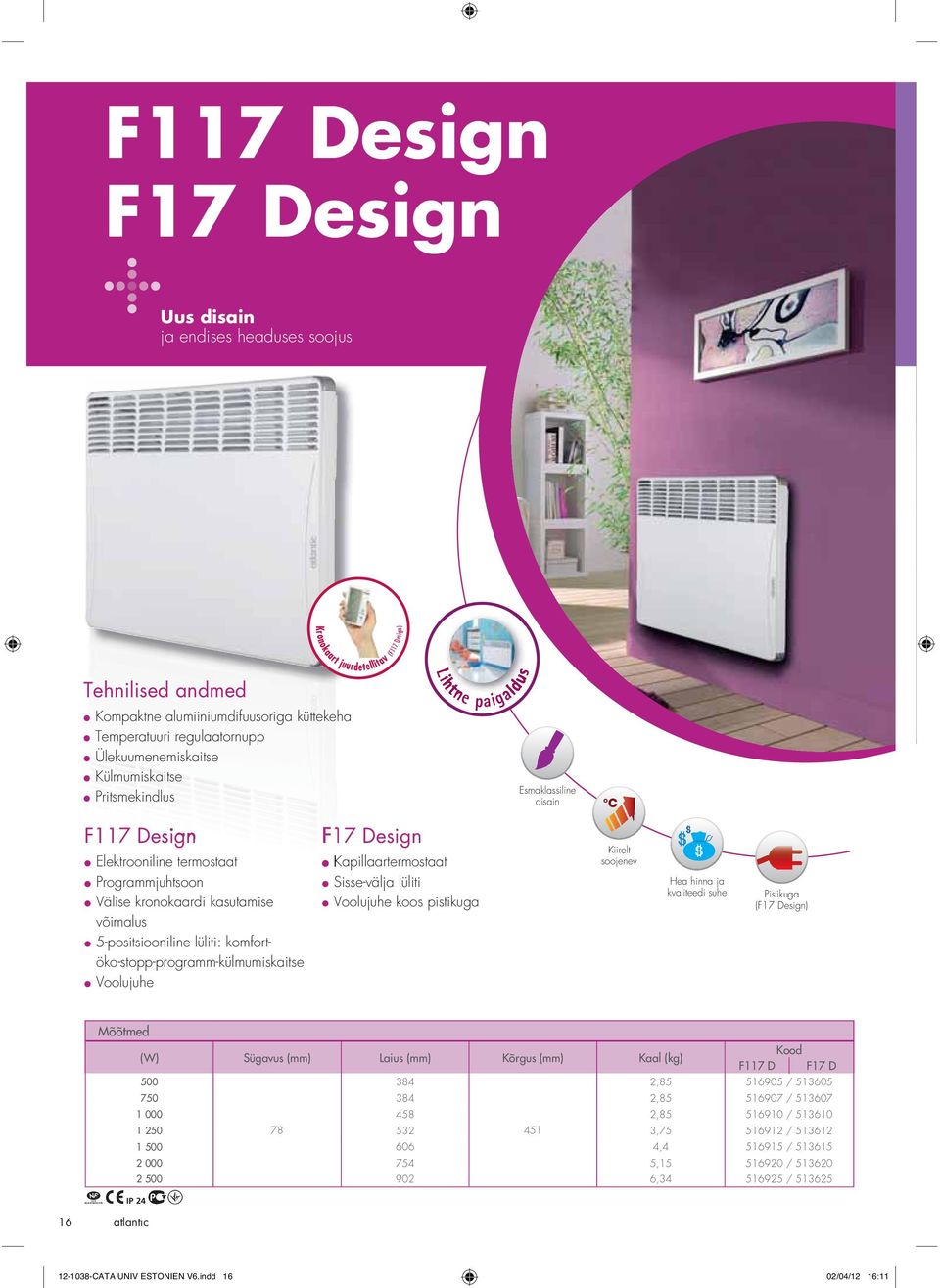

17 Kronokaart juurdetellitav (F117 Design) F117 Design F17 Design Uus disain ja endises headuses soojus Kompaktne alumiiniumdifuusoriga küttekeha Temperatuuri regulaatornupp Ülekuumenemiskaitse Külmumiskaitse Pritsmekindlus Lihtne paigaldus Esmaklassiline disain F117 Design Elektrooniline termostaat Programmjuhtsoon Välise kronokaardi kasutamise võimalus 5-positsiooniline lüliti: komfortöko-stopp-programm-külmumiskaitse Voolujuhe F17 Design Kapillaartermostaat Sisse-välja lüliti Voolujuhe koos pistikuga Kiirelt soojenev Hea hinna ja kvaliteedi suhe Pistikuga (F17 Design) 16 atlantic (W) Sügavus Laius Kõrgus Kaal (kg) F117 D F17 D , / , / , / , / , / , / , / IP CATA UNIV ESTONIEN V6.indd 16 02/04/12 16:11

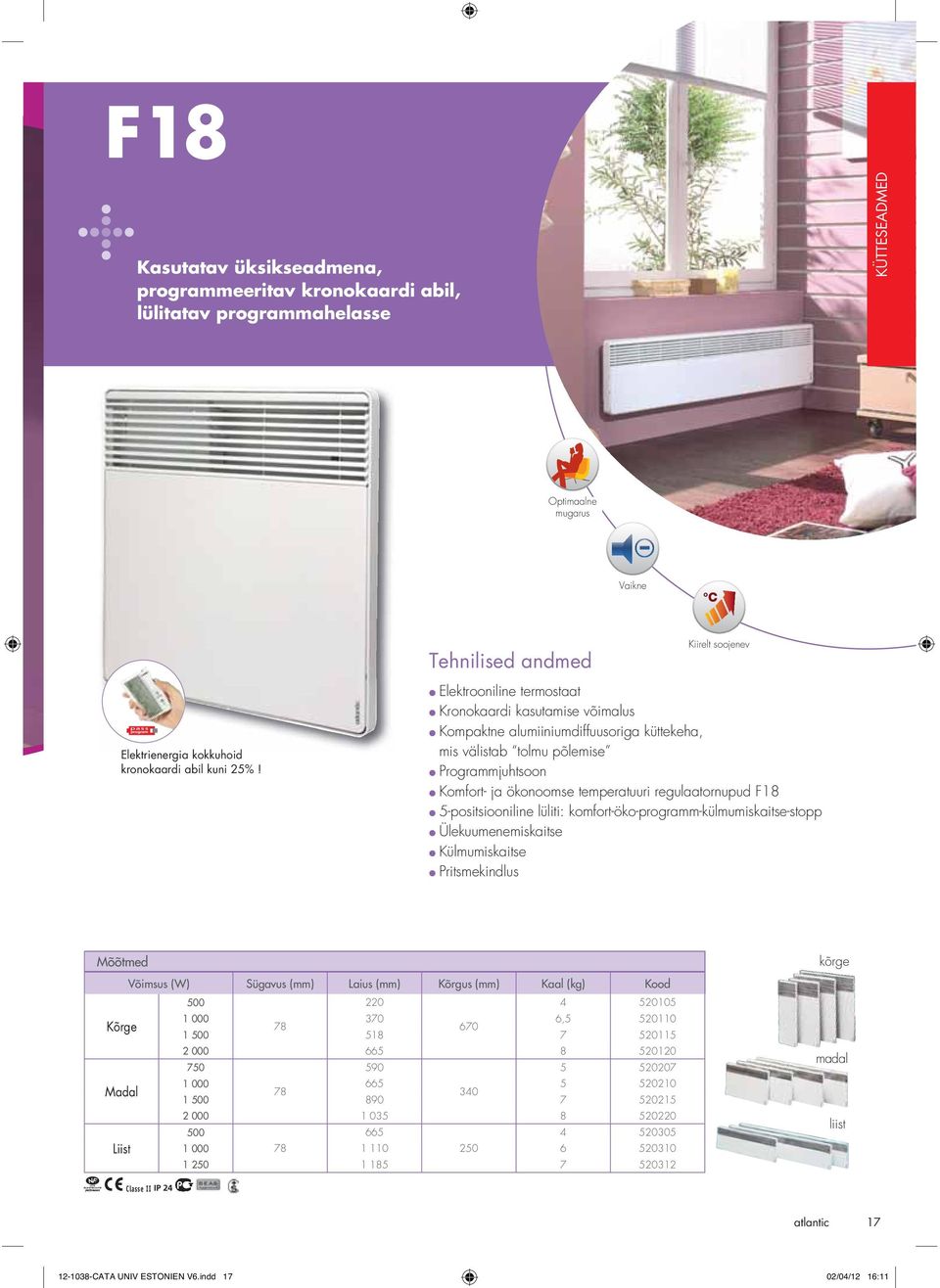

18 F18 Kasutatav üksikseadmena, programmeeritav kronokaardi abil, lülitatav programmahelasse KÜTTESEADMED Optimaalne mugarus Vaikne Elektrienergia kokkuhoid kronokaardi abil kuni 25%! Elektrooniline termostaat Kronokaardi kasutamise võimalus Kiirelt soojenev Kompaktne alumiiniumdiffuusoriga küttekeha, mis välistab tolmu põlemise Programmjuhtsoon Komfort- ja ökonoomse temperatuuri regulaatornupud F18 5-positsiooniline lüliti: komfort-öko-programm-külmumiskaitse-stopp Ülekuumenemiskaitse Külmumiskaitse Pritsmekindlus Võimsus (W) Sügavus Laius Kõrgus Kaal (kg) Kõrge , Madal Liist kõrge madal liist Classe II IP 24 atlantic CATA UNIV ESTONIEN V6.indd 17 02/04/12 16:11

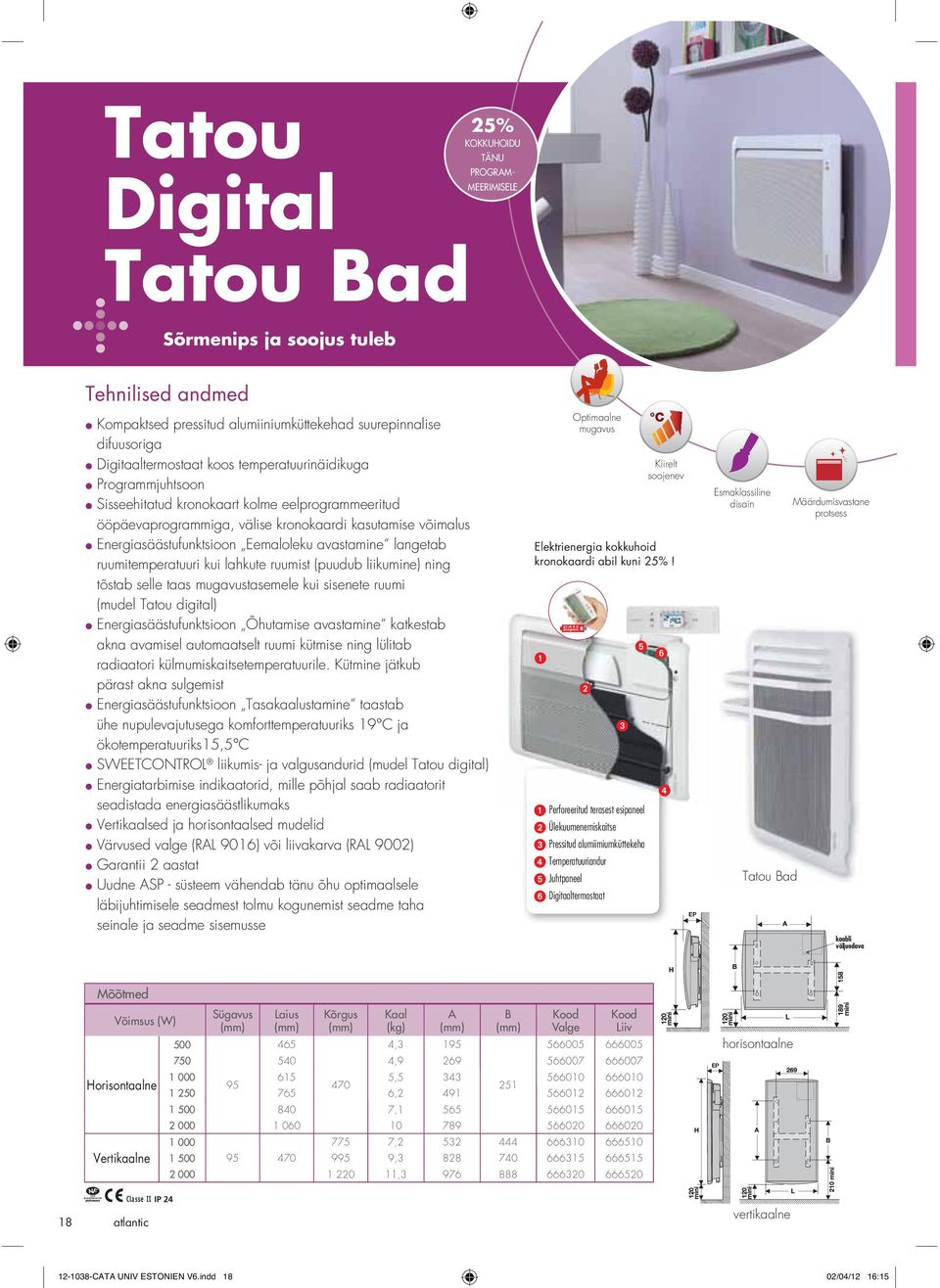

19 Tatou Digital Tatou ad 25% KOKKUHOIDU TÄNU PROGRAM- MEERIMISELE Sõrmenips ja soojus tuleb Kompaktsed pressitud alumiiniumküttekehad suurepinnalise difuusoriga Digitaaltermostaat koos temperatuurinäidikuga Programmjuhtsoon Sisseehitatud kronokaart kolme eelprogrammeeritud ööpäevaprogrammiga, välise kronokaardi kasutamise võimalus Energiasäästufunktsioon Eemaloleku avastamine langetab ruumitemperatuuri kui lahkute ruumist (puudub liikumine) ning tõstab selle taas mugavustasemele kui sisenete ruumi (mudel Tatou digital) Energiasäästufunktsioon Õhutamise avastamine katkestab akna avamisel automaatselt ruumi kütmise ning lülitab radiaatori külmumiskaitsetemperatuurile. Kütmine jätkub pärast akna sulgemist Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks15,5 C SWEETCONTROL liikumis- ja valgusandurid (mudel Tatou digital) Energiatarbimise indikaatorid, mille põhjal saab radiaatorit seadistada energiasäästlikumaks Vertikaalsed ja horisontaalsed mudelid Värvused valge (RAL 9016) või liivakarva (RAL 9002) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse Optimaalne mugavus Kiirelt soojenev Elektrienergia kokkuhoid kronokaardi abil kuni 25%! Perforeeritud terasest esipaneel Ülekuumenemiskaitse Pressitud alumiimiumküttekeha Temperatuuriandur Juhtpaneel Digitaaltermostaat EP Esmaklassiline disain Tatou ad Määrdumisvastane protsess kaabli väljundava Võimsus (W) Horisontaalne Vertikaalne 18 atlantic Classe II IP 24 Sügavus Laius Kõrgus Kaal (kg) A Valge Liiv , , , , , , , , EP horisontaalne vertikaalne CATA UNIV ESTONIEN V6.indd 18 02/04/12 16:15

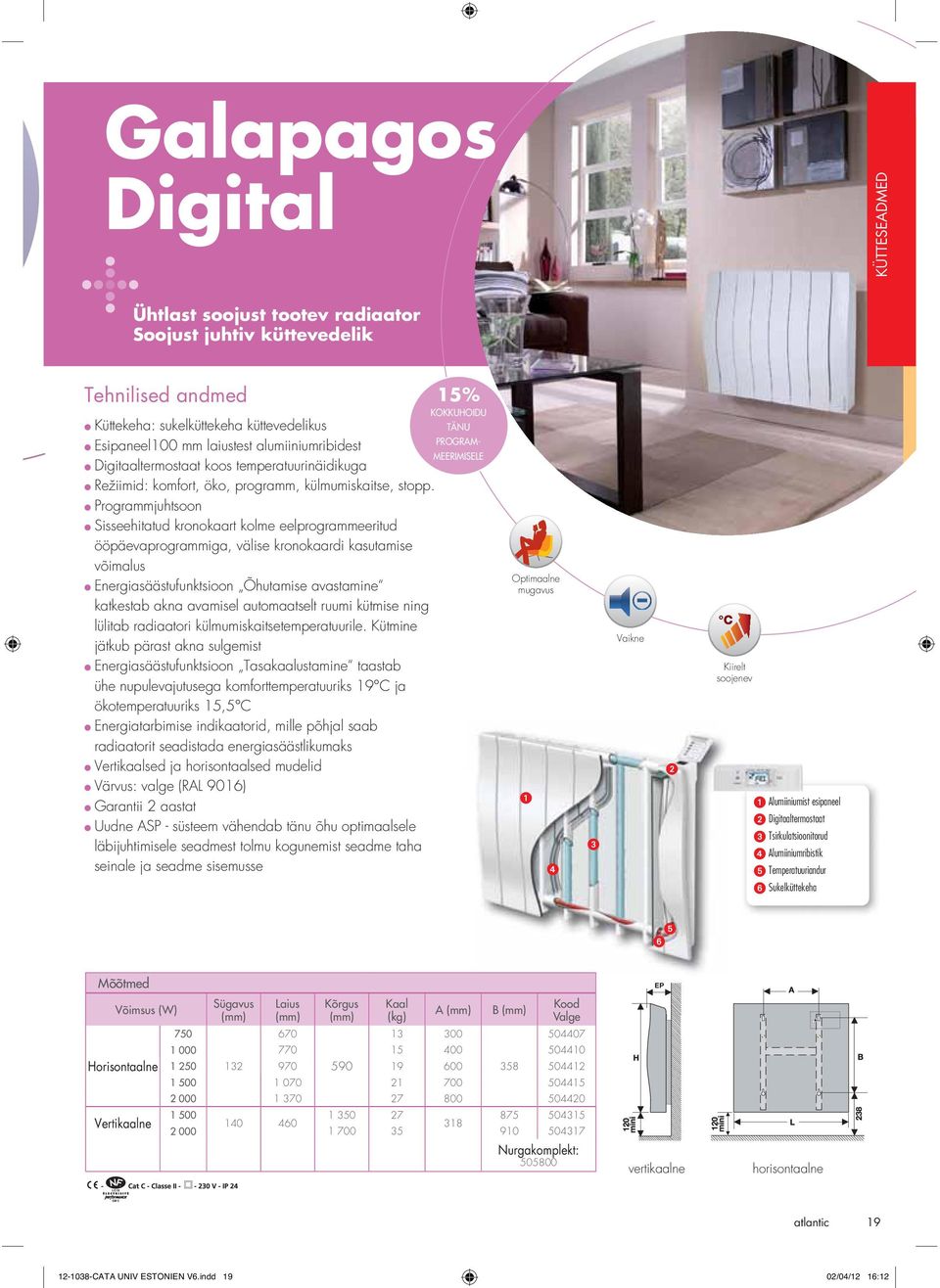

20 Galapagos Digital KÜTTESEADMED Ühtlast soojust tootev radiaator Soojust juhtiv küttevedelik Küttekeha: sukelküttekeha küttevedelikus Esipaneel100 mm laiustest alumiiniumribidest Digitaaltermostaat koos temperatuurinäidikuga Režiimid: komfort, öko, programm, külmumiskaitse, stopp. Programmjuhtsoon Sisseehitatud kronokaart kolme eelprogrammeeritud ööpäevaprogrammiga, välise kronokaardi kasutamise võimalus Energiasäästufunktsioon Õhutamise avastamine katkestab akna avamisel automaatselt ruumi kütmise ning lülitab radiaatori külmumiskaitsetemperatuurile. Kütmine jätkub pärast akna sulgemist Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks 15,5 C Energiatarbimise indikaatorid, mille põhjal saab radiaatorit seadistada energiasäästlikumaks Vertikaalsed ja horisontaalsed mudelid Värvus: valge (RAL 9016) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse 15% KOKKUHOIDU TÄNU PROGRAM- MEERIMISELE Optimaalne mugavus Vaikne Kiirelt soojenev Alumiiniumist esipaneel Digitaaltermostaat Tsirkulatsioonitorud Alumiiniumribistik Temperatuuriandur Sukelküttekeha Võimsus (W) Horisontaalne Vertikaalne Sügavus Laius Kõrgus Kaal (kg) A Valge Nurgakomplekt: EP vertikaalne horisontaalne atlantic CATA UNIV ESTONIEN V6.indd 19 02/04/12 16:12

21 Kendo Mõnus kahhelahjulaadne soojus, millele lisanduvad energiasäästufunktsioonid Kompaktsed pressitud alumiiniumküttekehad Konvektsiooni soodustavad õhukanalid tagaküljel Digitaaltermostaat koos temperatuurinäidikuga Režiimid: komfort, öko, programm, külmumiskaitse, stopp. Programmjuhtsoon Sisseehitatud kronokaart kolme eelprogrammeeritud ööpäevaprogrammiga, välise kronokaardi kasutamise võimalus Energiasäästufunktsioon Õhutamise avastamine katkestab akna avamisel automaatselt ruumi kütmise ninglülitab radiaatori külmumiskaitsetemperatuurile. Kütmine jätkub pärast akna sulgemist Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks15,5 C Energiatarbimise indikaatorid, mille põhjal saab radiaatorit seadistada energiasäästlikumaks Vertikaalsed ja horisontaalsed mudelid Värvus: valge (RAL 9016) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse vertikaalne Optimaalne mugavus Alumiiniumist esipaneelid Ülekuumenemiskaitse Hermeetiliselt suletud alumiiniumkorpus Digitaaltermostaat Pressitud alumiiniumküttekehad Termoandur Esmaklassiline disain Määrdumisvastane protsess Ep Võimsus (W) Horisontaalne Vertikaalne Kõrgus Laius Sügavus Kaal (kg) A Valge , , , horisontaalne Ep 20 atlantic Classe II IP 24 vertikaalne CATA UNIV ESTONIEN V6.indd 20 02/04/12 16:12

22 Alcove UUDIS Täielik mugavus - inertne malmküttekehaga radiaator KÜTTESEADMED Küttekeha: malmküttekeha Terasest esipaneel Digitaaltermostaat koos temperatuurinäidikuga Režiimid: komfort, öko, programm, külmumiskaitse, stopp Programmjuhtsoon Välise kronokaardi kasutamise võimalus. Energiasäästufunktsioon Õhutamine üks nupulevajutus katkestab akna avamise ajaks ruumi kütmise ning lülitab radiaatori külmumiskaitsetemperatuurile. Nupulevajutus peale akna sulgemist taastab kütte Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks15,5 C. Värvus: valge (RAL 9016) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse Optimaalne mugavus Vaikne Kiirelt soojenev Ülekuumenemiskaitse Digitaaltermostaat Alumiiniumpõsed Terasest esipaneel Malmküttekeha Temperatuuriandur ja Equilibres (tasakaal) juhtpaneelile Pi Ep A Võimsus (W) Sügavus Laius Kõrgus A Kaal (kg) ,9 12, ,9 16, ,9 20, ,9 24, ,9 33, atlantic CATA UNIV ESTONIEN V6.indd 21 02/04/12 16:12

23 Maradja Digital Küttekile esipaneelil toob toasooja hetkega, inertne malmküttekeha hoiab seda kaua Malmküttekeha Küttekile esipaneelil kiiremaks toasooja saamiseks Digitaaltermostaat koos temperatuurinäidikuga Režiimid: komfort, öko, programm, külmumiskaitse, stopp. Programmjuhtsoon Sisseehitatud kronokaart kolme eelprogrammeeritud ööpäevaprogrammiga, välise kronokaardi kasutamise võimalus Mudel Maradja madal Energiasäästufunktsioon Õhutamine - üks nupulevajutus katkestab akna avamise ajaks ruumi kütmise ning lülitab radiaatori külmumiskaitsetemperatuurile. Nupulevajutus peale akna sulgemist taastab kütte Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks15,5 C. Energiatarbimise indikaatorid, mille põhjal saab radiaatorit seadistada energiasäästlikumaks Puitimitatsioon-põskedega DECO-mudelid Värvus: valge (RAL 9016) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse Optimaalne mugarus Esmaklassiline disain Digitaalne termostaat Esipaneel Ülekuumenemiskaitse Küttekile Malmküttekeha EP Võimsus (W) Horisontaalne Vertikaalne Madal 22 atlantic Classe II IP 24 Sügavus Laius Kõrgus Kaal (kg) Valge Liiv Deco , , , EP vertikaalne horisontaalne CATA UNIV ESTONIEN V6.indd 22 02/04/12 16:13

24 Alipsis Klaasi rafineeritus, seadme disaini diskreetne elegants, malmküttekeha hubane toasoojus KÜTTESEADMED Küttekile klaasist esipaneelil ruumi kiireks soojenemiseks Malmküttekeha Digitaaltermostaat koos temperatuurinäidikuga Režiimid: komfort, öko, programm, külmumiskaitse, stopp Programmjuhtsoon Sisseehitatud kronokaart kolme eelprogrammeeritud ööpäevaprogrammiga, välise kronokaardi kasutamise võimalus. Energiasäästufunktsioon Õhutamine - üks nupulevajutus katkestab akna avamise ajaks ruumi kütmise ning lülitab radiaatori külmumiskaitsetemperatuurile. Nupulevajutus peale akna sulgemist taastab kütte Energiasäästufunktsioon Tasakaalustamine taastab ühe nupulevajutusega komforttemperatuuriks 19 C ja ökotemperatuuriks15,5 C Mudelil Sweetcontrol lisaks energiasäästufunktsioon Eemaloleku avastamine : radiaator langetab ruumitemperatuuri kui lahkute ruumist (puudub liikumine) ning tõstab selle taas mugavustasemele kui sisenete ruumi Energiatarbimise indikaatorid, mille põhjal saab radiaatorit seadistada energiasäästlikumaks Värvus: valge (RAL 9016) Garantii 2 aastat Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse 15% KOKKUHOIDU Optimaalne mugavus Esmaklassiline disain Määrdumisvastane protsess Digitaaltermostaat Ülekuumenemiskaitse Kumer klaasist esipaneel Küttekile Malmküttekeha Temperatuuriandur Kiirelt soojenev A E Võimsus (W) Sügavus Laius Kõrgus Kaal (kg) A sweetcontrol , , , L H 120 mini atlantic CATA UNIV ESTONIEN V6.indd 23 02/04/12 16:13

25 2012 Ideaalne kütteseade väiksemasse vannituppa Elektrooniline termostaat Sukelküttekeha küttevedelikus Programmjuhtsoon Komforttemperatuuri regulaatornupp Sisse-välja lüliti Kiirküttelüliti (2h) Ülekuumenemiskaitse Külmumiskaitse Pritsmekindlus 400 mm 480 mm Optimaalne mugavus Tsirkulatsioonitorud Küttetorud Küttevedelik Ülekuumenemiskaitse Sukelküttekeha küttevedelikus Temperatuuriandur Elektrooniline termostaat Juhtpaneel Otsik seadme toetamiseks, montaažijärgselt eemaldatav Hea hinna ja kvaliteedi suhe Kompaktne 2012 kitsas 2012 Võimsus (W) Sügavus Laius Kõrgus Kaal (kg) A , , atlantic IP CATA UNIV ESTONIEN V6.indd 24 02/04/12 16:13

26 Doris Praktiline kütteseade vannituppa - lisaventilaatoriga ja ilma. Lisaks keskküttemudelid REDELSOOJENDID VANNITUPPA Elektrooniline termostaat Sukelküttekeha küttevedelikus Programmjuhtsoon Komforttemperatuuri regulaatornupp Sisse-välja lüliti Kiirkütte aja valiklüliti ( min.) Kiirkütte lüliti Kütteventilaator (+1000 mudelitel) Ülekuumenemiskaitse Külmumiskaitse Pritsmekindlus Kiirelt soojenev Küttetorud Käteräti hoidjad Juhtpaneel Elektrooniline termostaat Ülekuumenemiskaitse Sukelküttekeha küttevedelikus Lisakütteventilaator 1000W Temperatuuriandur Elekterküttekeha kontrollamp Ühendusotsikud keskküttesüsteemi Vaikne Hea hinna ja kvaliteedi suhe Võimsus (W) Elekter + kütteventilaator Elekter Elekter + kütteventilaator + keskküte Cat C - Class II Sügavus Soojusvõimsus (W)* Laius Kõrgus Kaal (kg) A 500/ / / , *Δt= 50 C atlantic CATA UNIV ESTONIEN V6.indd 25 02/04/12 16:13

27 Organza UUDIS Elegantne klaasdisain Käterätikuivati 30 min Programmeeritav Soojendab samaaegselt nii vannituba kui ka käterätte SGG Securit klaasküttepaneelid + küttekaablid külgpostides Elektrooniline termostaat Programmjuhtsoon Komplektis kronokaart Lisa-kütteventilaator 1000 W Kaks teisaldatavat nagi Värvus: valge (RAL 9016) Garantii 2 aastat Juhtme väljundava ca. 30cm seadme alaservast Uudne ASP - süsteem vähendab tänu õhu optimaalsele läbijuhtimisele seadmest tolmu kogunemist seadme taha seinale ja seadme sisemusse SGG Securit marki kõrge vastupidavusega kumer klaas Muudetava asukohaga nagi Juhtpaneel Kütteventilaator Esmaklassiline disain Määrdumisvastane protsess 557 Prantsuse tehnoloogia 151 Tehnoloogia Koostöös klaasitootja Saint-Gobain Glass iga õnnestus Atlantic ul kujundada spetsiaalklaasist küttepaneelidega võrratu disainiga multifunktsionaalne kütteseade. Multifunktsionaalsus Organza klaaspaneelid kuivatavad käterätid, samal ajal kütavad külgpostidesse monteeritud küttekaablid ruumi. Vajadusel lülitatakse kiirkütteks min. juurde 1000W turboventilaator. C 200 A 442 Võimsus (W) Sügavus Laius Kõrgus Kaal (kg) A elekter 600/ , kütteventilaator 750/ , Classe II IP 24 Tähelepanu: ORGANZA ei ole mõeldud paigaldamiseks aladel, mis on kõrgemal kui 1000 m merepinnast, sest selle seadme funktsioneerimine võib merepinnast kõrgel olla häiritud. 26 atlantic CATA UNIV ESTONIEN V6.indd 26 02/04/12 16:13

28 Nefertiti Stiilne redelsoojendi vannituppa, mitmes mõõdus, elektrile ja keskküttele REDELSOOJENDID VANNITUPPA Elektrooniline termostaat Sukelküttekeha küttevedelikus Programmjuhtsoon Komforttemperatuuri regulaatornupp Sisse-välja lüliti Kiirkütte aja valiklüliti ( min.) Kiirkütte lüliti Kütteventilaator (+1000 mudelitel) Ülekuumenemiskaitse Külmumiskaitse Pritsmekindlus Kronokaardi kasutamise võimalus elektrilistel mudelitel Käteräti hoidjad Küttetorud Küttevedelik Juhtpaneel Elektroonoline termostaat Ülekuumenemiskaitse Sukelküttekeha küttevedelikus Temperatuuriandur Lisa-küttteventilaator 1000W Elekterküttekeha kontrollamp Lüliti: elekter/keskküte Ühendusotsikud keskküttesüsteemi Kiirelt soojenev 442 mini Vaikne Hea hinna ja kvaliteedi suhe Elekter, Kitsas Elekter Võimsus (W) Elekter + kütteventilaator Elekter + kütteventilaator + keskküte Sügavus Soojusvõimsus (W)* Laius Kõrgus , , , , , , , , , , , , , , *Δt= 50 C Kaal (kg) A atlantic CATA UNIV ESTONIEN V6.indd 27 02/04/12 16:14
