1

2

3 Sisältö Ominaisuudet... 2 Lisävarusteet... 2 Esittely... 2 Valmistelu... 2 SafetyTurvallisuusohjeet... 3 Virta... 3 Virtajohto... 3 Kosteus ja vesi... 3 Puhdistaminen... 3 Kuumuus ja liekit... 3 Ukonilma... 3 Varaosat... 3 Huolto... 3 Hävittäminen... 3 Tietoja käyttäjille Euroopan unionin maissa... 3 Laitteen irrottaminen... 4 Asennus... 4 LCD-ruutu... 4 Varoitus... 4 Kaukosäätimen yleiskuva... 5 LCD TV ja ohjauspainikkeet... 6 Liittimien sijainti - Takaliittimet... 6 Liittimien sijainti - Sivuliittimet... 7 Virtaliitäntä... 7 Kytkentä antenniliittimeen... 8 Sivu USB-sisääntulon käyttö... 8 USB-muistin liitäntä... 8 LCD-TV:n liittäminen tietokoneeseen... 8 Liittäminen DVD-soittimeen... 8 Sivu AV-liitäntöjen käyttö... 9 Toisen liittimen käyttö... 9 Muiden laitteiden liittäminen Scartin kautta... 9 Paristojen asettaminen kauko-ohjaimeen... 9 TV:n kytkeminen päälle/pois päältä TV:n kytkeminen päälle TV:n kytkeminen pois päältä Sisääntulon valinta Perustoiminnot Käyttö TV:n näppäimillä Käyttö kauko-ohjaimella Alkuasetukset...11 Yleinen käyttö Tiedoteruutu Elektroninen ohjelmaopas (EPG) Ohjelmavaihtoehdot Analoginen Teksti-TV Laajakuva TV-ns menysystem Kanavalista Koko kanavalistan selaaminen Kanavien siirtäminen kanavalistalla Kanavien pyyhkiminen Kanavalistassa Kanavien uudelleen nimeäminen Kanavien lukitseminen Suosikkien asettaminen Ohjelmaopas Ajastimet Tavallinen käyttöliittymä TV:n asetus Asetus Kokoonpano Tidsinställningar (**) Kieliasetukset Kieliasetukset Asennus Videotoisto (lisävaruste) Analogisen TV:n valikkojärjestelmä Kuvavalikko Äänivalikko Ominaisuudet-valikko Asennusvalikko Asennusvalikko AV-tiloissa Ohjelmataulukko Lähdevalikko PC-tilan valikkojärjestelmä PC-sijainnin valikko TV-tietojen näyttäminen Mykistystoiminto Kuvatilan valinta Kuvan jäädyttäminen Zoom-tilat Teksti-TV Vihjeet Liite A: Tietokonetulon tyypilliset näyttötilat Liite B: AV- ja HDMI-signaalien yhteensopivuus (Tulosignaalityypit) Liite D: Tuetut tiedostomuodot USB-tilassa Tekniset tiedot Digitaalivastaanotto (DVB-T) Digitaalivastaanotto (DVB-C) MOBIILITELEVISION KÄYTTÖOHJE Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:29

4 SLEEP FAV SCREEN LANG. EPG INFO SOURCE PRESETS SUBTITLE / Ominaisuudet Kauko-ohjattu värillinen LCD-TV. Täysin integroitu Digitaali TV (DVB-T-MPEG2) (DVB-T- MPEG4) (DVB-CT-MPEG2) (DVB-C- MPEG4). HDMI-liittimet Digitaalivideolle ja -äänelle. Tämä liitäntä on myös tarkoitettu hyväksymään teräväpiirtosignaaleja. USB-sisääntulo. 200 ohjelmaa VHF, UHF kaistalta (analoginen). 500 ohjelmaa digitaalitilalle (IDTV) Yhdistetty viritin TNT HD, MPEG 2 / MPEG 4 yhteensopiva. Ruutuvalikkojärjestelmä. Scart-liitin oheislaitteille (kuten video, videopelit, äänijärjestelmät jne.). Stereoäänijärjestelmä. (German+Nicam) Teksti-TV, Fastext, TOP text Kuulokkeiden liitäntä. Automaattinen ohjelmointijärjestelmä. Manuaalinen säätö eteen- tai taaksepäin. Uniajastin. Lapsilukko. Automaattinen äänen myksitys, kun ei välitystä. NTSC-toisto. AVL (Automaattinen äänenvoimakkuuden rajoitin). Jos signaalia ei havaita 5 minuuttiin, TV kytkeytyy automaattisesti valmiustilaan. PLL (Taajuushaku) PC Input. Plug&Play Windows 98, ME, 2000, XP, Vista käyttöjärjestelmille. Äänilinjojen ulostulot. Pelitila (lisävaruste). Lisävarusteet RETURN MENU Kaukosäädin Esittely Paristot: 2 X AAA Käyttöohje Kiitos tämän tuotteen valinnasta. Käyttöohje auttaa TV:n käytössä. Lue käyttöohje huolellisesti ennen TV:n käyttöä. Säilytä köyttöohje turvallisessa paikassa, jotta voisit katsoa ohjeita tulevaisuudessa. Valmistelu Jätä vähintään 10 cm väli TV:n ympärille hyvän tuuletuksen takaamiseksi. Älä aseta mitään esinettä laitteen päälle välttääksesi vahinkoja ja vaaratilanteita. Käytä laitetta kohtuullisissa lämpötiloissa. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:30

5 SafetyTurvallisuusohjeet Lue seuraavat turvallisuusohjeet huolellisesti. Virta Käytä aina mukana toimitettua verkkovirtasovitinta. Käytä vain verkkovirtasovittimessa määritettyä teholähdettä. Käytössä verkkovirtasovittimen pinta lämpenee. Tämä on normaalia, eikä osoitus viasta. Älä peitä verkkovirtasovitinta millään materiaalilla sen ollessa käytössä. Jätä vähintään 15 cm alue verkkovirtasovittimen ympärille. Verkkovirtasovittimen turvaohjeet ja normit lukevat sen kannessa. Varoitus: Jos TV:tä ei käytetä pitkään aikaan irroita virtajohto seinäpistokkeesta. Virtajohto Älä aseta laitetta, huonekalua jne. virtajohdon päälle, tai litistä johtoa. Käsittele johtoa pistokkeesta. Älä irrota vetämällä johdosta, äläkä koskaan koske johtoon märillä käsillä, koska tämä voi johtaa oikosulkuun tai sähköiskuun. Älä tee solmua johtoon tai sido sitä yhteen muiden johtojen kanssa. Virtajohto tulee sijoittaa siten, ettei sen päälle astuta. Viallinen virtajohto voi aiheuttaa tulipalon tai sähköiskun. Jos johto on vioittunut ja se täytyy vaihtaa, vain ammattitaitoinen henkilö saa suorittaa vaihdon. Kosteus ja vesi Älä käytä laitetta kosteissa tiloissa (vältä käyttämästä kylpyhuoneessa, keittiön tiskialtaan tai pesukoneen lähellä). Älä altista laitetta sateelle tai vedelle, koska tämä voi olla vaarallista, äläkä myöskään aseta nesteellä täytettyjä esineitä, kuten kukkamaljakoita sen päälle. Vältä valumia tai roiskeita. Jos jokin kova esine tai nestettä kaatuu TV:n päälle, irrota virtajohto ja anna ammattitaitoisen huoltohenkilön tarkastaa laite ennen käyttöä. Puhdistaminen Irroita verkkovirtasovitin pistorasiasta ennen puhdistamista.älä käytä nestemäisiä tai suihkepesuaineita. Käytä pehmeää kuivaa kangasta. Tuuletus Vastaanottimessa olevat raot ja aukot on tarkoitettu tuuletukseen ja luotettavan toiminnan takaamiseen. Estääksesi ylikuumentumisen, älä peitä näitä aukkoja millään tavalla. Kuumuus ja liekit Vastaanotinta ei tule asettaa avotulen tai erittäin kuumien lämpölähteiden, kuten sähkölämmittimien lähelle. Varmista, ettei avotulta, kuten kynttilöitä, aseteta TV:n päälle. Paristoja ei saa altistaa kuumuudelle, kuten auringonvalolle, tulelle, jne. Ukonilma Irrota laite verkkovirrasta ukonilmalla ja laitteen ollessa pois käytöstä pidemmän aikaa. Varaosat Varaosia vaihdettaessa varmista, että korjausta suorittava henkilö käyttää valmistajan määrittämiä osia tai osia joiden tekniset ominaisuudet ovat samat kuin alkuperäisten osien. Väärät varaosat voivat johtaa tulipaloon, sähköiskuun tai muihin vaaroihin Huolto Ainoastaan ammattitaitoinen henkilö saa huoltaa laitetta. Älä avaa kantta itse, koska tämä voi johtaa sähköiskuun. Hävittäminen Hävittämisohjeet: Pakkausmateriaali voidaan kierrättää. Pakkausmateriaalit, esimerkiksi muovikelmu, tulee pitää lasten ulottumattomissa. Mitään paristoja, mukaan lukien paristot, jotka eivät sisällä raskasmetalleja, ei saa hävittää kotitalousjätteiden mukana. Hävitä käytetyt paristot ympäristöystävällisellä tavalla. Ota selvää aluettasi koskevista laillisista seikoista. Kylmä katodi-loistelamppu LCD-PANEELISSA sisältää pienen määrän elohopeaa, noudata paikallisia jätehuoltomääräyksiä sen hävittämisessä. Tietoja käyttäjille Euroopan unionin maissa Tämä merkki tuotteessa tai sen pakkauksessa tarkoittaa, että sähkö- ja elektroniikkaosat, niiden käyttöiän jälkeen, tulee hävittää erillään kotitalousjätteistä. Euroopan unionissa on erilliset keräysjärjestelmät. Kysy lisätietoja paikalliselta viranomaiselta tai liikkeestä josta ostit tuotteen. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:31

6 Laitteen irrottaminen TV kytketään irti virtapistokkeesta, joten sen tulee olla helposti käytettävissä Kuulokkeiden äänenvoimakkuus Liiallinen äänenpaine kuulokkeista voi heikentää kuuloa. Asennus Loukkaantumisien välttämiseksi laite on asennettava kunnolla seinään asennusohjeiden mukaisesti (jos tämä vaihtoehto on käytettävissä). LCD-ruutu LCD-paneeli on korkeateknologinen tuote, jonka noin miljoona transistoria tarjoaa erinomaisen kuvanlaadun. Joskus muutama toimimaton pikseli voi näkyä ruudulla kiinteänä sinisenä, punaisena tai vihreänä pisteenä. Huomaa, että tämä ei vaikuta laitteen toimintaan. Varoitus Älä jätä TV:tä valmiustilaan tai päälle lähtiessäsi ulos. Liittäminen TV:n jakeluverkkoon (Kaapeli-TV jne.) virittimestä: Rakennuksen verkkovirtaan tai toisen laitteen kautta suojamaadoitettuun pistokkeeseen ja koaksiaalikaapelin kautta TV:n jakelujärjestelmään liitetty laite, voi jossakin tapauksissa muodostaa tulipalovaaran. Maadoittaaksesi järjestelmän kunnolla, varmista, että kaapelin maadoitus on yhteydessä rakennuksen maadoitukseen. Huomioi, että liitännän tulee noudattaa IEC ja IEC standardeja, jotka vaativat, että maadoitus on mahdollisimman lähellä kaapeliliitäntää. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:31

7 Kaukosäätimen yleiskuva Valmiustila Kuvakoko Uniajastin Numeronäppäimet 5. Palaa / Poistu (DTV-tilassa) / Hakemistosivu (Teksti-TV tilassa) 6. Osoitin ylös / Sivu ylös (Teksti-TV tilassa) 7. Osoitin vasemmalle 8. Ohjelma ylöss (Sivu alas DTV-tilassa) 9. Ohjelma alas (Sivu ylöss DTV-tilassa) 10. Mono-Stereo / Dual I-II / Nykyinen kieli (DTVtilassa) (*) 11. Edellinen ohjelma / Vaihto 12. Elektroninen ohjelmaopas (DTV-tilassa) 13. Ohje / Näytä (Teksti-TV tilassa) 14. Kuvatilan valinta 15. Lähde valinta 16. Punainen / Äänivalikko / Muuttaaksesi Kanavaluettelo (DTV-tilassa) 17. Green / Picture / Tekstitys päälle-pois (DTVtilassa) (*) 18. Keltainen / Toiminto / Nykyinen kieli (DTVtilassa) (*) 19. Valikko Päällä - Pois 20. Sininen / Asennusvalikko / Suosikkitilan valinta (*) (DTV-tilassa) 21. OK / Kanavaluetteloa(DTV-tilassa) / Håll (Teksti- TV tilassa) 22. Osoitin oikealle / Alisivu (Teksti-TV tilassa) 23. Osoitin alas / Sivu alas (Teksti-TV tilassa) 24. Äänenvoimakkuus Ylös 25. Äänenvoimakkuus alas 26. Mykistys 27. Teksti-TV / Sekoita 28. Tekstitys pällä-pois (DTV-tilassa) / Teksti-TV:n tekstitys 29. FAV (*) (Suosikkien valinta)(dtv-tilassa) 30. Mediaselaimen toistopainikkeet (DTV-tilassa). (*) vain EU-maat. Huom: Näppäimiä joita ei ole ilmaistu numerolla kaukosäätimen kuvassa eivät ole käytössä TV-tilassa. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:31

8 LCD TV ja ohjauspainikkeet Valmiustilanäppäin TV/AV-näppäin Ohjelma ylös/alas painikkeet 4. Äänentaso ylös/alas painikkeet Huom: Paina / näppäimiä samanaikaisesti päävalikon näyttämiseksi. Liittimien sijainti - Takaliittimet 1. SCART-liitin on tarkoitettu ulkoisille laitteille. Liitä SCART-johto TV:n SCART-liittimen ja ulkoisen laitteen SCART-liittimen välille (esim. dekooder, video tai DVD-soitin). Huom: Jos ulkoinen laite kytketään SCART liittimien kautta, TV kytkeytyy AV tilaan automaattisesti. 2. Komponenttivideon sisääntuloja (YpBPr) käytetään komponenttivideon liittämiseen. Voit liittää komponenttivideon ja ääniliitännät laitteeseen, jossa on komponenttiulostulot. Liitä komponenttivideon johdot TV:n KOMPONENTTIVIDEON SISÄÄNTULOJEN ja laitteen komponenttivideon ulostulojen väliin. Huomioi liitännän yhteydessä, että kirjaimet TV:ssä, Y, Pb, Pr vastaavat laitteen liittimiä. 3. PC/YPbPr Äänisisääntuloja käytetään tietokoneen tai laitteen, joka liitetään TV:seen YPbPr:n kautta, äänisignaalien liittämiseen. Liitä tietokoneen äänijohto TV:n ÄÄNISISÄÄNTULOJEN ja tietokoneen ääniulostulojen välille.liitä äänijohto TV:n ÄÄNISISÄÄNTULOJEN ja laitteen ääniulostulojen välille ottaaksesi komponenttiäänen käyttöön. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:32

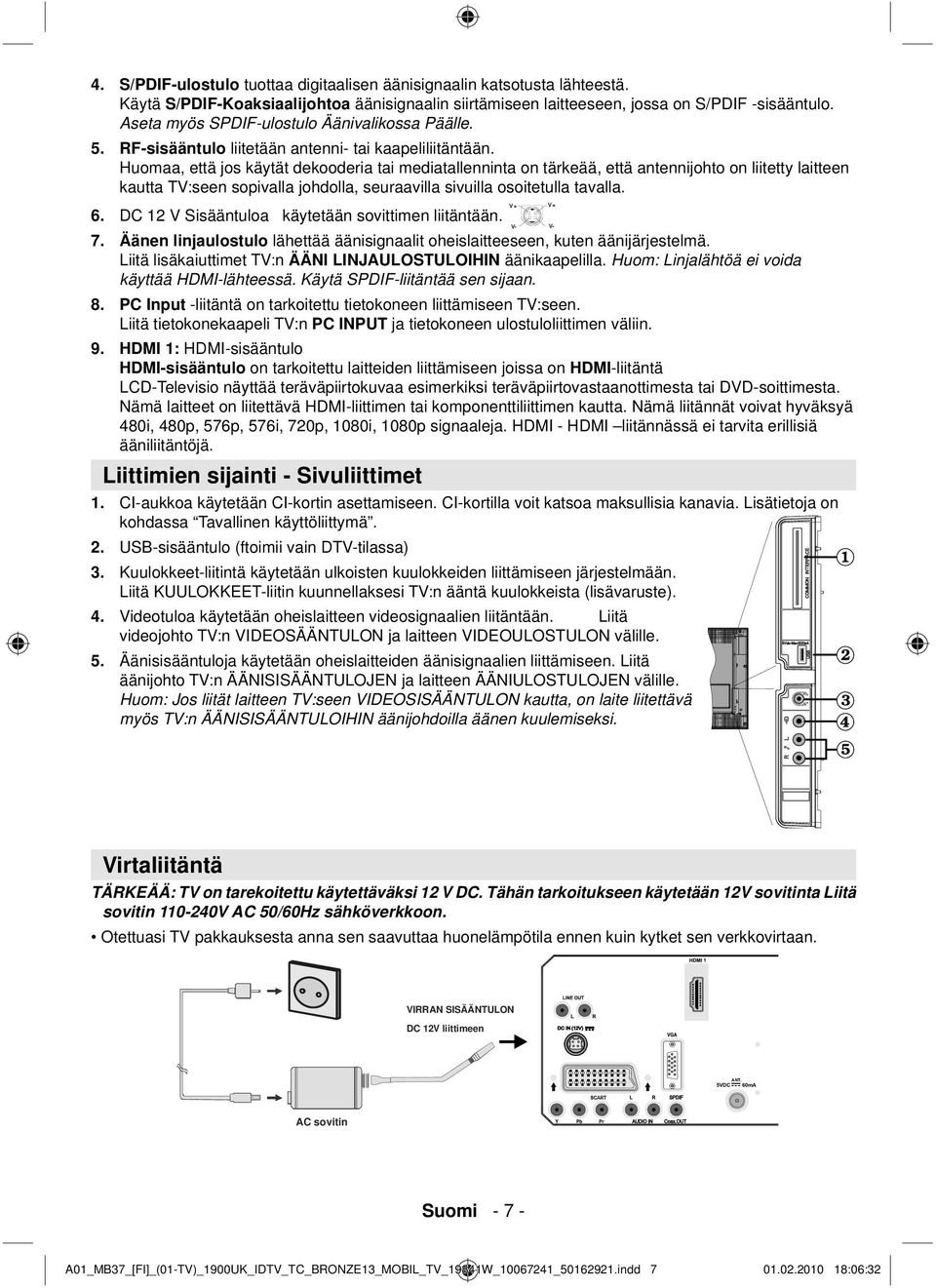

9 4. S/PDIF-ulostulo tuottaa digitaalisen äänisignaalin katsotusta lähteestä. Käytä S/PDIF-Koaksiaalijohtoa äänisignaalin siirtämiseen laitteeseen, jossa on S/PDIF -sisääntulo. Aseta myös SPDIF-ulostulo Äänivalikossa Päälle. 5. RF-sisääntulo liitetään antenni- tai kaapeliliitäntään. Huomaa, että jos käytät dekooderia tai mediatallenninta on tärkeää, että antennijohto on liitetty laitteen kautta TV:seen sopivalla johdolla, seuraavilla sivuilla osoitetulla tavalla. V+ V+ 6. DC 12 V Sisääntuloa käytetään sovittimen liitäntään. V- V- 7. Äänen linjaulostulo lähettää äänisignaalit oheislaitteeseen, kuten äänijärjestelmä. Liitä lisäkaiuttimet TV:n ÄÄNI LINJAULOSTULOIHIN äänikaapelilla. Huom: Linjalähtöä ei voida käyttää HDMI-lähteessä. Käytä SPDIF-liitäntää sen sijaan. 8. PC Input -liitäntä on tarkoitettu tietokoneen liittämiseen TV:seen. Liitä tietokonekaapeli TV:n PC INPUT ja tietokoneen ulostuloliittimen väliin. 9. HDMI 1: HDMI-sisääntulo HDMI-sisääntulo on tarkoitettu laitteiden liittämiseen joissa on HDMI-liitäntä LCD-Televisio näyttää teräväpiirtokuvaa esimerkiksi teräväpiirtovastaanottimesta tai DVD-soittimesta. Nämä laitteet on liitettävä HDMI-liittimen tai komponenttiliittimen kautta. Nämä liitännät voivat hyväksyä 480i, 480p, 576p, 576i, 720p, 1080i, 1080p signaaleja. HDMI - HDMI liitännässä ei tarvita erillisiä ääniliitäntöjä. Liittimien sijainti - Sivuliittimet 1. CI-aukkoa käytetään CI-kortin asettamiseen. CI-kortilla voit katsoa maksullisia kanavia. Lisätietoja on kohdassa Tavallinen käyttöliittymä. 2. USB-sisääntulo (ftoimii vain DTV-tilassa) 3. Kuulokkeet-liitintä käytetään ulkoisten kuulokkeiden liittämiseen järjestelmään. Liitä KUULOKKEET-liitin kuunnellaksesi TV:n ääntä kuulokkeista (lisävaruste). 4. Videotuloa käytetään oheislaitteen videosignaalien liitäntään. Liitä videojohto TV:n VIDEOSÄÄNTULON ja laitteen VIDEOULOSTULON välille. 5. Äänisisääntuloja käytetään oheislaitteiden äänisignaalien liittämiseen. Liitä äänijohto TV:n ÄÄNISISÄÄNTULOJEN ja laitteen ÄÄNIULOSTULOJEN välille. Huom: Jos liität laitteen TV:seen VIDEOSISÄÄNTULON kautta, on laite liitettävä myös TV:n ÄÄNISISÄÄNTULOIHIN äänijohdoilla äänen kuulemiseksi. Virtaliitäntä TÄRKEÄÄ: TV on tarekoitettu käytettäväksi 12 V DC. Tähän tarkoitukseen käytetään 12V sovitinta Liitä sovitin V AC 50/60Hz sähköverkkoon. Otettuasi TV pakkauksesta anna sen saavuttaa huonelämpötila ennen kuin kytket sen verkkovirtaan. VIRRAN SISÄÄNTULON DC 12V liittimeen AC sovitin Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:32

10 Kytkentä antenniliittimeen Liitä antenni- tai kaapeli-tv:n liitin ANTENNISISÄÄNTULOON TV:n takana Sivu USB-sisääntulon käyttö Voit liittää USB-laitteen TV:seen käyttämällä TV:n USB-sisääntuloa. Tällä toiminnolla voit toistaa/ näyttää USB-laitteeseen tallennettuja JPG- ja MP3- tiedostoja. Tietyn tyyppiset USB-laitteet (esim. MP3-soittimet), eivät ehkä ole yhteensopivia tämän TV:n kanssa. Varmuuskopioi tiedostot ennen liitäntöjen suorittamista mahdollisen tietojen katoamisen välttämiseksi. Huomaa, että valmistaja ei ole vastuussa mahdollisesta tietojen vioittumisesta tai katoamisesta. Älä irrota USB-muistia toiston aikana. HUOMAUTUS: USB-laitteen kytkeminen ja irtikytkeminen nopeasti on vaarallista. Älä etenkään kytke ja irtikytke sitä nopeasti toistuvasti. Tämä voi vaurioittaa USB-soitinta ja etenkin itse USB-muistia. SINUSTA USB-MUISTI USB-muistin liitäntä Liitä USB-laite TV:n USB-sisääntuloon. TÄRKEÄÄ: TV tukee vain FAT32 levyn formatointia. NTFS formaattia ei tueta. LCD-TV:n liittäminen tietokoneeseen Nähdäksesi tietokonekuvan LCD-TV:stä, voit liittää tietokoneen TV:seen. Sammuta tietokone ja TV ennen liitäntää. Käytä 15-nastan D-sub -näyttökaapelia tietokoneen liittämiseen LCD-TV:seen. Kun liitännät ovat valmiit, siirry PC-lähteeseen. Katso luku, Sisääntulon valinta. Aseta resoluutio katseluvaatimusten mukaiseksi. Resoluutiotiedot löytyvät liitteistä. Liittäminen DVD-soittimeen Jos haluat liittää DVD-soittimen LCD-TV:seen, voit käyttää TV:n liittimiä. DVD-soiitimissa voi olla erilaiset liittimet. Katso lisätietoja DVD-soittimen ohjekirjasta. Sammuta DVD ja TV ennen liitäntää. Huomaa: Kuvassa olevat johdot eivät sisälly toimitukseen. Jos DVD-soittimessa on HDMI-liitin, voit liittää HDMI:n kautta Kun liität DVD-soittimen alla osoitetulla tavalla, kytkeydy HDMI-lähteeseen. Katso luku, Sisääntulon valinta. Useimmat DVD-soittimet liitetään KOMPONENTTILIITTIMIEN kautta. Käytä komponenttivideon johtoa videosisääntulon liittämiseksi. Käytä komponenttiäänijohtoa alla kuvatulla tavalla ottaaksesi äänen käyttöön. Kun liitännät ovat valmiit, siirry YPbPr-lähteeseen. Katso luku, Sisääntulon valinta. Voit myös liittää SCART:in kautta. Käytä SCARTjohtoa alla kuvatulla tavalla. Huomaa: Nämä liitäntämenetelmät suorittavat samat, mutta erilaatuiset, toiminnot Kaikkia kolmea menetelmää ei tarvitse käyttää. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:33

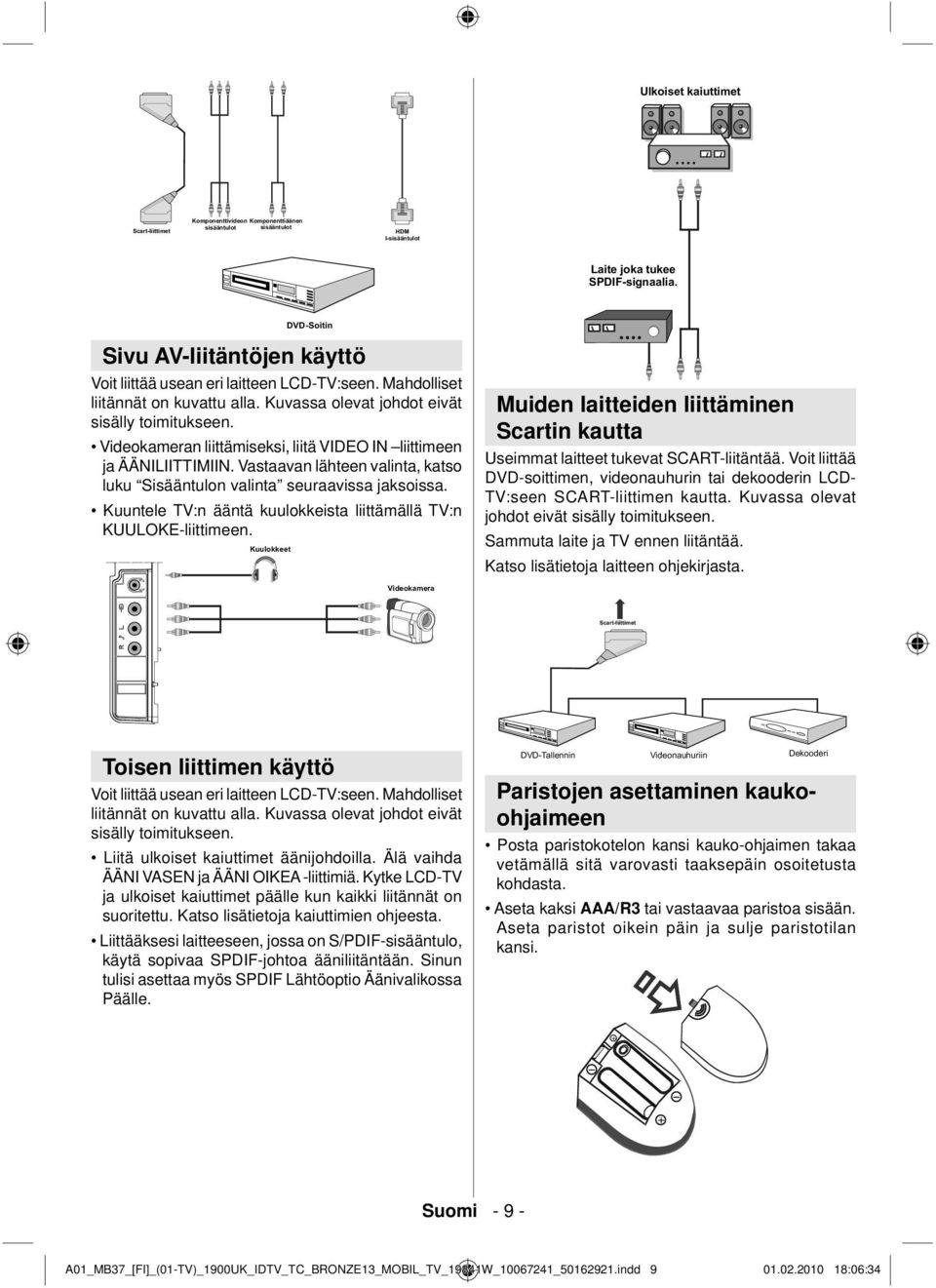

11 Sivu AV-liitäntöjen käyttö Voit liittää usean eri laitteen LCD-TV:seen. Mahdolliset liitännät on kuvattu alla. Kuvassa olevat johdot eivät sisälly toimitukseen. Videokameran liittämiseksi, liitä VIDEO IN liittimeen ja ÄÄNILIITTIMIIN. Vastaavan lähteen valinta, katso luku Sisääntulon valinta seuraavissa jaksoissa. Kuuntele TV:n ääntä kuulokkeista liittämällä TV:n KUULOKE-liittimeen. Muiden laitteiden liittäminen Scartin kautta Useimmat laitteet tukevat SCART-liitäntää. Voit liittää DVD-soittimen, videonauhurin tai dekooderin LCD- TV:seen SCART-liittimen kautta. Kuvassa olevat johdot eivät sisälly toimitukseen. Sammuta laite ja TV ennen liitäntää. Katso lisätietoja laitteen ohjekirjasta. Toisen liittimen käyttö Voit liittää usean eri laitteen LCD-TV:seen. Mahdolliset liitännät on kuvattu alla. Kuvassa olevat johdot eivät sisälly toimitukseen. Liitä ulkoiset kaiuttimet äänijohdoilla. Älä vaihda ÄÄNI VASEN ja ÄÄNI OIKEA -liittimiä. Kytke LCD-TV ja ulkoiset kaiuttimet päälle kun kaikki liitännät on suoritettu. Katso lisätietoja kaiuttimien ohjeesta. Liittääksesi laitteeseen, jossa on S/PDIF-sisääntulo, käytä sopivaa SPDIF-johtoa ääniliitäntään. Sinun tulisi asettaa myös SPDIF Lähtöoptio Äänivalikossa Päälle. Paristojen asettaminen kaukoohjaimeen Posta paristokotelon kansi kauko-ohjaimen takaa vetämällä sitä varovasti taaksepäin osoitetusta kohdasta. Aseta kaksi AAA/R3 tai vastaavaa paristoa sisään. Aseta paristot oikein päin ja sulje paristotilan kansi. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:34

12 Huomaa: Poista paristot kauko-ohjaimesta, jos sitä ei käytetä pitkään aikaan. Muutoin se voi vaurioitua paristojen vuodoista Kauko-ohjaimen käyttöalue on noin 7m/23ft. TV:n kytkeminen päälle/pois päältä TV:n kytkeminen päälle Liitä virtapistoke V AC 50/60 Hz pistorasiaan. Paina STANDBY-näppäintä. Valmiustilan LED-valo syttyy. Kytkeäksesi TV valmiustilasta päälle suorita jokin seuraavista: Paina näppäintä, P+ / P- tai numeronäppäintä kauko-ohjaimessa. Paina -P/CH tai P/CH+ -näppäintä TV:ssä. TV kytkeytyy päälle. Huomaa: Paina joko OHJELMA YLÖS/ALAS -näppäintä kauko-ohjaimessa tai TV:stä, jolloin viimeksi käytössä ollut tila kytkeytyy päälle. Kummallakin menetelmällä TV kytkeytyy päälle. TV:n kytkeminen pois päältä Paina -näppäintä kauko-ohjaimessa tai STANDBY-näppäintä TV:ssä, jolloin TV siirtyy valmiustilaan. Kytke virta pois kokonaan irrottamalla virtajohto pistorasiasta. Huom: Kun TV on valmiustilassa, valmiustila LEDvalo voi vilkkua ilmaisten, että toiminnot kuten Valmiustilahaku, Päivityasilmavirrasta tai Ajastin ovat aktivoitu. Sisääntulon valinta Kun olet liittänyt kaikki oheislaitteet TV:seen, voit kytkeytyä eri sisääntulolähteisiin. Vaihda lähdettä suoraan painamalla SOURCE - näppäintä kauko-ohjaimessa. Tai, Valitse Lähde vaihtoehto päävalikosta tai -näppäimellä. Korosta sitten sisääntulo tai näppäimellä ja valitse se painamalla -näppäintä. Huomaa: Voit merkitä haluamasi vaihtoehdon painamalla OK-näppäintä. Siksi vain valitut vaihtoehdot tulevat näkyviin kun SOURCE -näppäintta painetaan (Paitsi TV-tilassa). Perustoiminnot Voit käyttää TV:tä sekä kauko-ohjaimesta että paneelista etuosassa. Käyttö TV:n näppäimillä Äänenvoimakkuuden asetukset Paina näppäintä pienentääksesi tai näppäintä korottaaksesi äänenvoimakkuutta, jolloin äänitason asteikko (liukuri), tulee esiin ruutuun. Ohjelmavalinta Paina P/CH + näppäintta valitaksesi seuraava ohjelma tai P/CH - valitaksesi edellinen ohjelma. Päävalikon näyttäminen Paina / näppäimiä samanaikaisesti päävalikon näyttämiseksi. Valitse Päävalikosta alivalikko käyttämällä P/CH - tai P/CH + näppäimiä ja valitse alivalikko tai näppäimillä. Lisätietoja valikkojen käytöstä on kohdassa Valikkojärjestelmä. AV-tila Paina TV/AV -näppäintä TV:n ohjauspaneelissa vaihtaaksesi AV-tilojen välillä. Käyttö kauko-ohjaimella Kauko-ohjain on tarkoitettu kaikkien TV:n toimintojen ohjaukseen. Toiminnot kuvataan TV:n valikkojärjestelmän mukaisesti. Valikkojärjestelmän toiminnot on kuvattu seuraavissa kohdissa. Äänenvoimakkuuden asetukset Paina V + -näppäintä lisätäksesi äänenvoimakkuutta. Paina V - -näppäintä pienentääksesi äänenvoimakkuutta. Äänitason asteikko (liukuri) tulee esiin ruutuun. Ohjelmavalinta (Edellinen tai seuraava ohjelma) Paina P- -näppäintä valitaksesi edellinen ohjelma. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:34

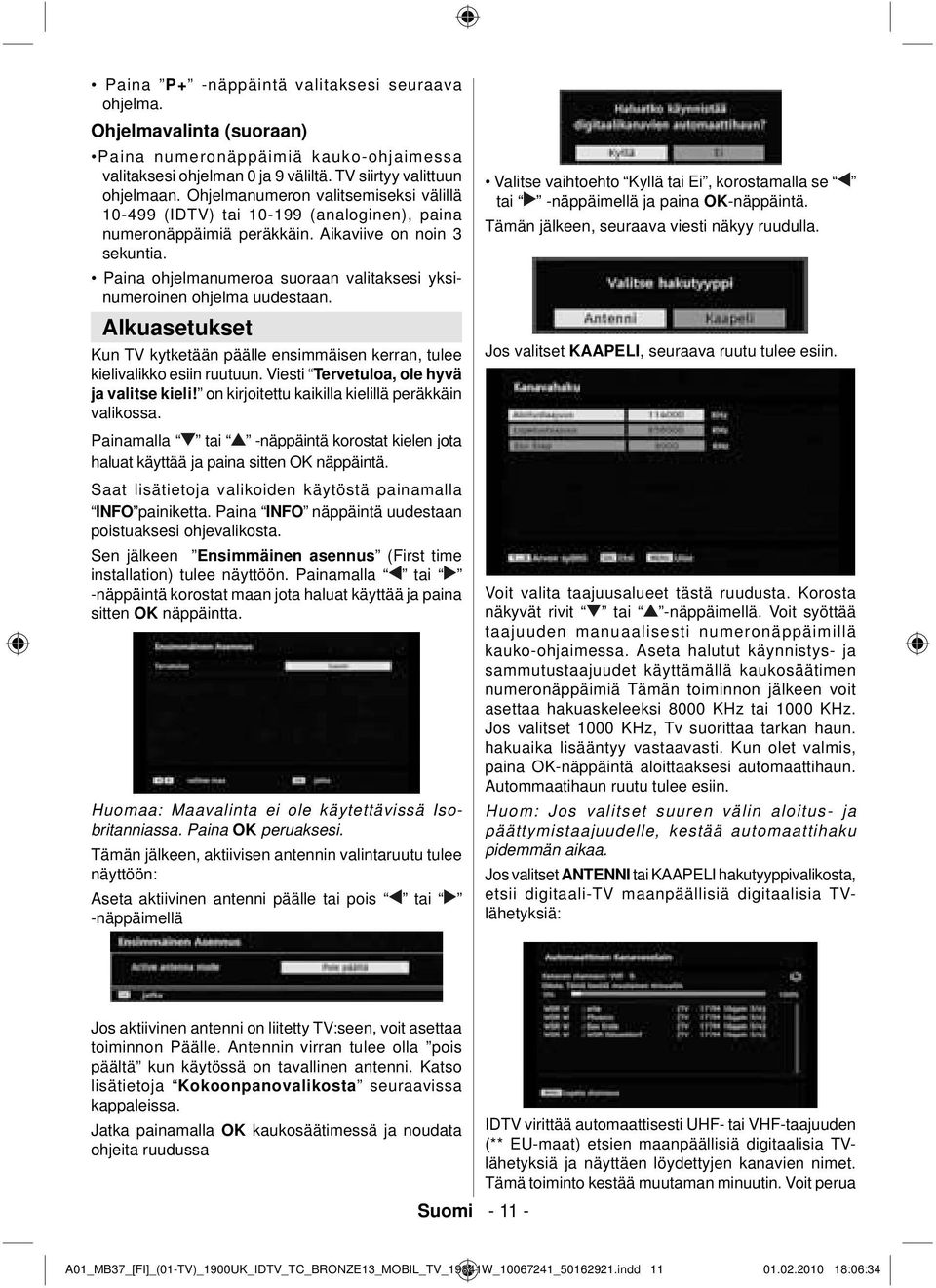

13 Paina P+ -näppäintä valitaksesi seuraava ohjelma. Ohjelmavalinta (suoraan) Paina numeronäppäimiä kauko-ohjaimessa valitaksesi ohjelman 0 ja 9 väliltä. TV siirtyy valittuun ohjelmaan. Ohjelmanumeron valitsemiseksi välillä (IDTV) tai (analoginen), paina numeronäppäimiä peräkkäin. Aikaviive on noin 3 sekuntia. Paina ohjelmanumeroa suoraan valitaksesi yksinumeroinen ohjelma uudestaan. Alkuasetukset Kun TV kytketään päälle ensimmäisen kerran, tulee kielivalikko esiin ruutuun. Viesti Tervetuloa, ole hyvä ja valitse kieli! on kirjoitettu kaikilla kielillä peräkkäin valikossa. Painamalla tai -näppäintä korostat kielen jota haluat käyttää ja paina sitten OK näppäintä. Saat lisätietoja valikoiden käytöstä painamalla INFO painiketta. Paina INFO näppäintä uudestaan poistuaksesi ohjevalikosta. Sen jälkeen Ensimmäinen asennus (First time installation) tulee näyttöön. Painamalla tai -näppäintä korostat maan jota haluat käyttää ja paina sitten OK näppäintta. Huomaa: Maavalinta ei ole käytettävissä Isobritanniassa. Paina OK peruaksesi. Tämän jälkeen, aktiivisen antennin valintaruutu tulee näyttöön: Aseta aktiivinen antenni päälle tai pois tai -näppäimellä Valitse vaihtoehto Kyllä tai Ei, korostamalla se tai -näppäimellä ja paina OK-näppäintä. Tämän jälkeen, seuraava viesti näkyy ruudulla. Jos valitset KAAPELI, seuraava ruutu tulee esiin. Voit valita taajuusalueet tästä ruudusta. Korosta näkyvät rivit tai -näppäimellä. Voit syöttää taajuuden manuaalisesti numeronäppäimillä kauko-ohjaimessa. Aseta halutut käynnistys- ja sammutustaajuudet käyttämällä kaukosäätimen numeronäppäimiä Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 KHz tai 1000 KHz. Jos valitset 1000 KHz, Tv suorittaa tarkan haun. hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OK-näppäintä aloittaaksesi automaattihaun. Autommaatihaun ruutu tulee esiin. Huom: Jos valitset suuren välin aloitus- ja päättymistaajuudelle, kestää automaattihaku pidemmän aikaa. Jos valitset ANTENNI tai KAAPELI hakutyyppivalikosta, etsii digitaali-tv maanpäällisiä digitaalisia TVlähetyksiä: Jos aktiivinen antenni on liitetty TV:seen, voit asettaa toiminnon Päälle. Antennin virran tulee olla pois päältä kun käytössä on tavallinen antenni. Katso lisätietoja Kokoonpanovalikosta seuraavissa kappaleissa. Jatka painamalla OK kaukosäätimessä ja noudata ohjeita ruudussa Suomi IDTV virittää automaattisesti UHF- tai VHF-taajuuden (** EU-maat) etsien maanpäällisiä digitaalisia TVlähetyksiä ja näyttäen löydettyjen kanavien nimet. Tämä toiminto kestää muutaman minuutin. Voit perua A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:34

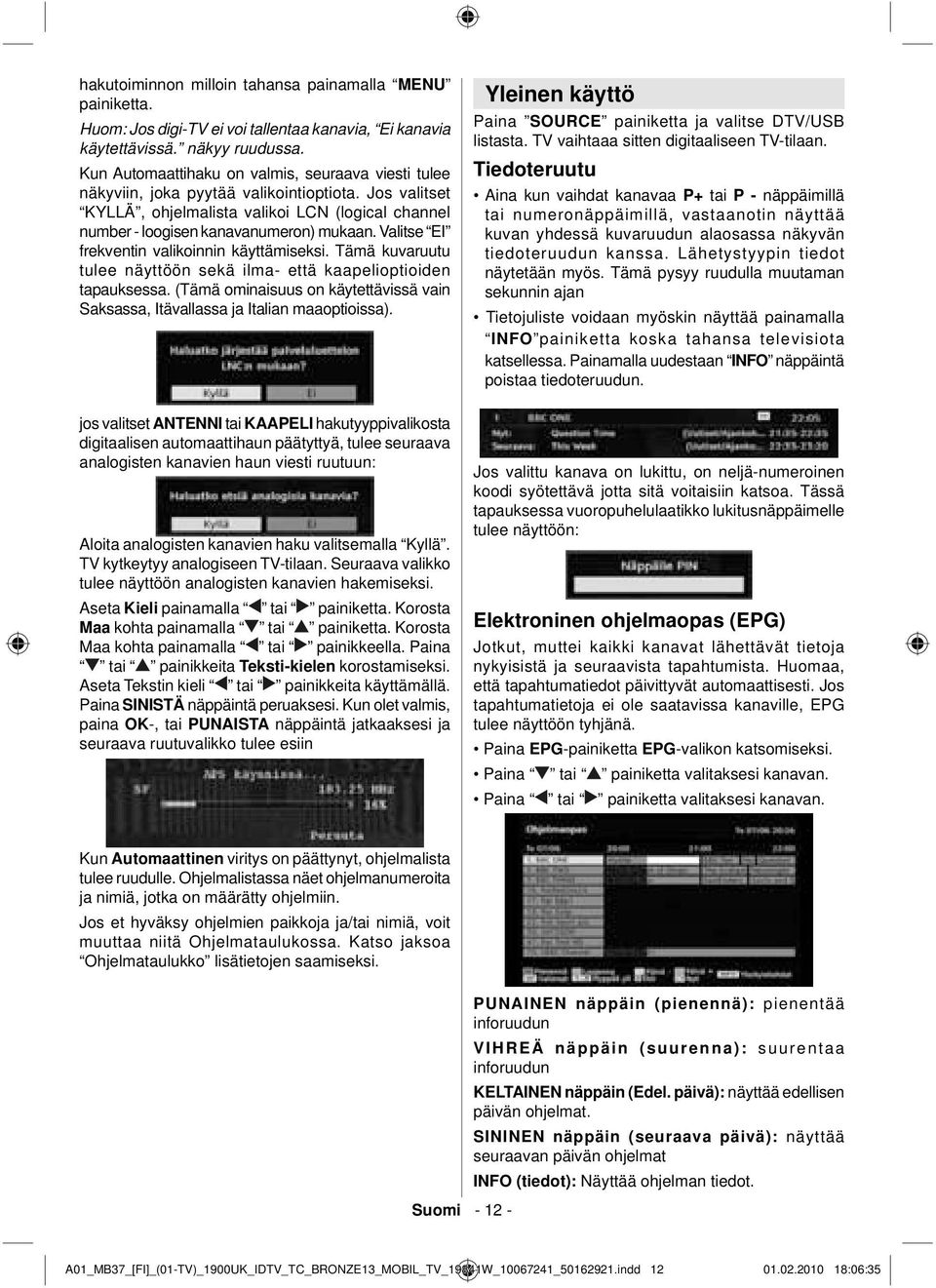

14 hakutoiminnon milloin tahansa painamalla MENU painiketta. Huom: Jos digi-tv ei voi tallentaa kanavia, Ei kanavia käytettävissä. näkyy ruudussa. Kun Automaattihaku on valmis, seuraava viesti tulee näkyviin, joka pyytää valikointioptiota. Jos valitset KYLLÄ, ohjelmalista valikoi LCN (logical channel number - loogisen kanavanumeron) mukaan. Valitse EI frekventin valikoinnin käyttämiseksi. Tämä kuvaruutu tulee näyttöön sekä ilma- että kaapelioptioiden tapauksessa. (Tämä ominaisuus on käytettävissä vain Saksassa, Itävallassa ja Italian maaoptioissa). Yleinen käyttö Paina SOURCE painiketta ja valitse DTV/USB listasta. TV vaihtaaa sitten digitaaliseen TV-tilaan. Tiedoteruutu Aina kun vaihdat kanavaa P+ tai P - näppäimillä tai numeronäppäimillä, vastaanotin näyttää kuvan yhdessä kuvaruudun alaosassa näkyvän tiedoteruudun kanssa. Lähetystyypin tiedot näytetään myös. Tämä pysyy ruudulla muutaman sekunnin ajan Tietojuliste voidaan myöskin näyttää painamalla INFO painiketta koska tahansa televisiota katsellessa. Painamalla uudestaan INFO näppäintä poistaa tiedoteruudun. jos valitset ANTENNI tai KAAPELI hakutyyppivalikosta digitaalisen automaattihaun päätyttyä, tulee seuraava analogisten kanavien haun viesti ruutuun: Aloita analogisten kanavien haku valitsemalla Kyllä. TV kytkeytyy analogiseen TV-tilaan. Seuraava valikko tulee näyttöön analogisten kanavien hakemiseksi. Aseta Kieli painamalla tai painiketta. Korosta Maa kohta painamalla tai painiketta. Korosta Maa kohta painamalla tai painikkeella. Paina tai painikkeita Teksti-kielen korostamiseksi. Aseta Tekstin kieli tai painikkeita käyttämällä. Paina SINISTÄ näppäintä peruaksesi. Kun olet valmis, paina OK-, tai PUNAISTA näppäintä jatkaaksesi ja seuraava ruutuvalikko tulee esiin Jos valittu kanava on lukittu, on neljä-numeroinen koodi syötettävä jotta sitä voitaisiin katsoa. Tässä tapauksessa vuoropuhelulaatikko lukitusnäppäimelle tulee näyttöön: Elektroninen ohjelmaopas (EPG) Jotkut, muttei kaikki kanavat lähettävät tietoja nykyisistä ja seuraavista tapahtumista. Huomaa, että tapahtumatiedot päivittyvät automaattisesti. Jos tapahtumatietoja ei ole saatavissa kanaville, EPG tulee näyttöön tyhjänä. Paina EPG-painiketta EPG-valikon katsomiseksi. Paina tai painiketta valitaksesi kanavan. Paina tai painiketta valitaksesi kanavan. Kun Automaattinen viritys on päättynyt, ohjelmalista tulee ruudulle. Ohjelmalistassa näet ohjelmanumeroita ja nimiä, jotka on määrätty ohjelmiin. Jos et hyväksy ohjelmien paikkoja ja/tai nimiä, voit muuttaa niitä Ohjelmataulukossa. Katso jaksoa Ohjelmataulukko lisätietojen saamiseksi. Suomi PUNAINEN näppäin (pienennä): pienentää inforuudun VIHREÄ näppäin (suurenna): suurentaa inforuudun KELTAINEN näppäin (Edel. päivä): näyttää edellisen päivän ohjelmat. SININEN näppäin (seuraava päivä): näyttää seuraavan päivän ohjelmat INFO (tiedot): Näyttää ohjelman tiedot. A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:35

15 OK (NÄYTÄ / MUISTUTUS) näyttää korostetun kanavan / asettaa muistuksen Numeropainikkeet (Siirry) siirry kanavaan suoraan numeronäppäimillä. : Hyppää tämänhetkiseen lähetykseen. 0(HAKU): aktivoi Haku ikkunan Paina 0 näppäintä nähdäksesi Opashakuvalikon. Tällä toiminnolla voit etsiä ohjelmaoppaasta valitun lajin tai nimen mukaan. Ohjelmavaihtoehdot EPG-valikossa paina OK-painiketta Ohjelmavalinta - valikkoon astumiseksi. Tätä optiota käyttämällä voit vaihtaa valitulle kanavalle. Lataus lähetysvirrasta Varmistaaksesi, että IDTV aina on päivitetty, varmista, että se on asetettu valmiustilaan. IDTV etsii automaattisesti päivityksia kello 0,.00 joka päivä, ja lataa ne IDTV:seen automaattisesti. Tämä toiminto kestää yleensä noin 30 minuuttia. Tekstitysten näyttö Digitaalisella maalähetyksellä (DVB-T) jotkut ohjelmat lähetetään tekstityksellä. Textningen kan visas när du ser pĺ dessa program Huomaa: Ota tekstitykset käyttöön painamalla SUBTITLE näppäintä. Digitaalinen Teksti-TV (** vain Iso- Britannia) Digitaalisilla maanpäälisillä lähetyksilllä (DVB-T), voit kuvan ja äänen lisäksi katsoa digitaalsta teksti- TV:tä. Digitaalinen teksti-tv lähetetään joskus samaan aikaan kun normaalit lähetykset. Paina teksti-tv ( ) -näppäintä. Digitaalisen teksti-tv:n tiedot tulevat esiin. Käytä värinäppäimillä, ///näppäimillä ja OK painikkeella. Suomi Käyttötapa voi erota riippuen digitaalisen teksti-tv:n sisällöstä. Noudata digitaalisen teksti-tv:n ruudussa olevia ohjeita. Jos painat OK näppäintta tai vastaava viesti tulee ruutuun, paina OK-näppäintta. Kun TEKSTI-TV ( )-näppäintä painetaan, palaa TV televisiolähetykseen. Digitaalisissa maanpäällisissä lähetyksissä (DVB-T), on normaalin TV-lähetysten aikaisten teksti-tv lähetysten lisäksi olemassa kanavia jotka lähettävät vain teksti-tv lähetyksiä. Kuvasuhde (kuvamuoto) on sama kanavilla joissa on vain teksti-tv lähetyksiä kuin tavallisilla TVkanavilla. Kun painat TEKSTI-TV ( )-näppäintä uudestaan, tulee digitaalinen teksti-tv ruutu näytölle. Analoginen Teksti-TV Teletekstin ja sen toimintojen käyttö on sama analogiselle tekstijärjestelmälle. Katso lisätietoja kohdasta TEKSTI-TV. Laajakuva Lähetystyypistä riippuen voidaan ohjelmia katsoa useissa eri muodoissa. Paina SCREEN näppäintä toistuvasti kuvatilan vaihtamiseksi. Kun Auto on valittu, määrittyy kuvamuoto lähetyksen mukaan. HUOMAUTUS: Valikkokoko muuttuu valitun kuvasuhteen mukaisesti. TV-ns menysystem Paina MENU-painiketta ja DTV päävalikko tulee näyttöön. Voit käyttää seuraavia painikkeita Liikkumiseksi, Pyyhkimiseksi ja Lukitus-toimintaan. Kanavalista Käyttämällä kauko-ohjaimen tai näppäimiä päävalikossa, varmista että, ensimmäinen kohta, kanavalista, on korostettu ja paina OK-näppäintä nähdäksesi Kanavalistan. Koko kanavalistan selaaminen Paina tai näppäintä valitaksesi edellinen tai seuraava kanava. A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:35

16 Voit painaa P+ / P- painikkeita selataksesi sivua ylös tai alas. Katsoaksesi tiettyä kanavaa, korosta se tai näppäimillä ja paina OK painiketta, kun Valitse kohta Kanavalistavalikossa on korostettu tai tai -näppäimillä. Kanavalista on kohta jossa kanavia hallitaan. KELTAINEN Merkitsee/poistaa merkin valitusta kanavasta. SININEN: Merkitsee/poistaa merkin kaikista kanavista. Kanavien siirtäminen kanavalistalla Paina tai näppäimiä valitaksesi siirrettävä kanava. Paina tai painikkeita Siirrä kohdan valitsemiseksi Kanavalistan valikossa ja paina OK vahvistamiseksi. Huomaa: Jos syötät saman ohjelmanumeron kuin kanavan jonka haluat siirtää,... Kanavapalvelu korvataan. Haluatko jatkaa? Ruutunäyttö tulee esiin. Vahvista painamalla OK tai valitse Ei peruaksesi toiminnon. Kanavien pyyhkiminen Kanavalistassa Paina tai näppäimiä valitaksesi poistettava kanava. Paina tai -näppäintä valitaksesi Poista kohta Kanavalistavalikossa. -näppäimellä. Paina OK painiketta ottaaksesi toiminto käyttöön Painamalla tai -näppäintä siirryt edelliseen/ seuraavaan merkkiin. Painamalla tai painikkeita vaihdat seuraavan merkint, esim b - merkistä tulee a päällä ja c päällä. Numeropainikkeita painamalla voit vaihtaa korostettuja merkkejä näppäimen yläpuolelle painettuihin korostettuihin merkkeihin yksittäin, kun painat painikkeita. Paina MENU-näppäintä peruaksesi muokkaus tai OK-näppäintä tallentaaksesi uusi nimi. Kanavien lukitseminen Kanavien lukitus tarjoaa tunnussanalla suojellun pääsymahdolllisuuden vanhempien valitsemmille kanaville. Voidaksesi lukita kanavan sinun tulisi tuntea Vanhempien lukitus tunnussana (oletusarvo on asetettu 0000 ja se voidaan muuttaa ainoastaa Konfigurointivalikossa). Painamalla tai -näppäimiä, korosta lukittava kanava ja valitse Lukitse vaihtoehto painamalla tai -näppäintä. Paina sitten OK-painiketta ja tunnussaan laatikossa näkyy: Suosikkien asettaminen Asettaaksesi suosikin, on Suosikit kohta korostettava Kanavalistavalikon alaosassa. Paina sitten OK-näppäintä ja Muokkaa suosikkilistaa näkyy näytöllä. Paina OK painiketta poistaaksesi korostettu kanava listalta. Alla oleva viesti tulee ruutuun. Kanavien uudelleen nimeäminen Jotta kanava voitaisiin uudelleen nimetä, on se korostettava tai -näppäimellä ja tämän jälkeen korostamalla Muokkaa nimeä kohta tai Kanavan lisääminen suosikkilistaan Painamalla tai näppäimiä korostat kanavan jonka haluat lisätä suosikkilistaan. Painamalla OK Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:35

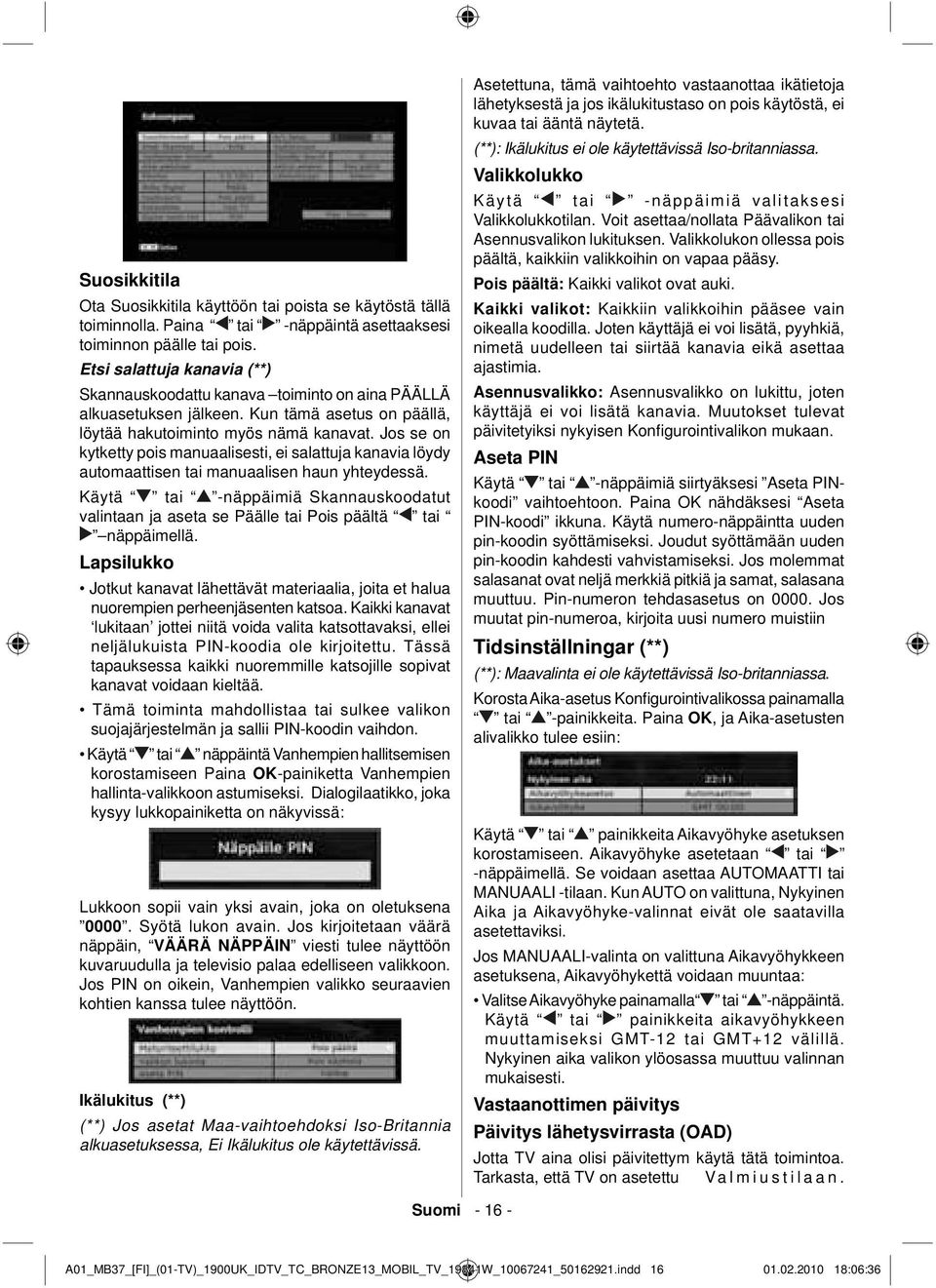

17 asetat korostetun kanavan Suosikkilistaan. F-kuvake osoittaa, että kanava on lisätty Suosikkilistaan. Kanavan poistaminen suosikkilistalta Korosta kanava jonka haluat poistaa suosikkilistalta ja aina OK-näppäintä Voit painaa OK-näppäintä uudelleen kanavan lisäämiseksi takaisin. Aktivoi Suosikit siirtymällä Kokoonpanovalikkoon ja valitse Suosikkitila. Aseta Suosikkitila päälle tai -näppäimellä. Peru Suosikit asettamalla Suosikkitila pois päältä. Vihje: Painamalla INFO saat ohjeita näyttämällä IDTV:n tiedot. Ohjelmaopas Tämän kappaleen ohjeet on sama kuin Yleiset toiminnot kappaleessa. Katso kohta Sähköinen ohjelmaopas (EPG) yleiset toiminnot -kappaleessa. Ajastimet Ajastinikkunan näyttämiseksi paina joko AIKApainiketta kauko-ohjaimessa tai aktivoi kohta päävalikosta. Lisää ajastin painamalla KELTAISTA näppäintä kauko-ohjaimessa. Lisää ajastin -ikkuna tulee esiin. Kanava: tai -näppäimillä navigoit TV- ja Radiolistojen läpi. Päivämäärä : Aloituspäivämäärä syötetään vasemmalle/oikealle tai numeronäppäimillä. Aloitus : Aloitusaika syötetään vasemmalle/oikealle tai numeronäppäimillä. Päättyminen: Päättymisaika syötetään vasemmalle/ oikealle tai numeronäppäimillä. Kesto: Näyttää tallennuksen keston. Kestokohta näkyy automaattisesti kun aloitus ja päättymisaika kirjoitetaan. Muuta/poista: salli tai estä muiden käyttjien tekemät muutokset. Voit tallentaa säädöt painamalla VIHREÄÄ näppäintä tai perua toiminnon painamalla PUNAISTA näppäintä. Muokkaa listaa VIHREÄLLÄ näppäimellä ja poista PUNAISELLA näppäimellä. Tavallinen käyttöliittymä Paina MENU painiketta näyttääksesi Päävalikko ja käytä tai painikkeita korostaaksesi Tavallinen käyttöliittymä rivi ja paina OK painiketta. Suomi On tarpeen kirjautua maksulliselle kanavayritykselle Digitaalisen Maalähetysten maksullisten kanavien katsomiseksi. Hanki Ehdollinen Pääsymoduuli (Conditional Access Module (CAM)) ja katsomikortti kirjautumalla maksullisen kanavayritykseen, asenna sitten ne televisioon seuraavaa toimenpidettä soveltamalla. Kytke TV pois päältä ja irrota virtajohto. Asenna CAM, ja sitten katsomiskortti aukkoon. CAM tulee asentaa oikein, sitä ei voida asentaa täysin sisään väärinpäin. CAM tai TV voivat vaurioitua, jos CAM työnnetään sisään liian voimakkaasti. Liitä virtajohto, kytke TV päälle ja odota kortin aktivoitumista. Jotkin CAM:it voivat vaatia seuraavat asetukset. Aseta CAM astumalla DIGITAALISEEN TVvalikkoon, Yleiseen rajapintaan painamalla OKpainiketta. (CAM-asetusvalikko ei tule esiin jos sitä ei tarvita.) Katselun lupatietojen näyttö: Siirry IDTV:seen; paina MENU-näppäintä, korosta Tavallinen Käyttöliittymä ja paina OK-näppäintä. Kun moduulia ei ole asennettu Ei Yleistä Rajapintaa havaittu (No Common Interface module detected) viesti ilmestyy kuvaruudulle. Katso lisätietoja asetuksista moduulin käyttöohjeista. Huomaa: Asenna tai poista CI-moduuli vain, kun TV on Valmiustilassa tai Pois päältä. TV:n asetus Voit käyttää tätä kohtaa TV-toimintojen näyttämiseksi. Digitaali-TV:n valikkoruutuun päästään päävalikosta. Paina MENU painiketta näyttääksesi Päävalikko ja käytä tai painikkeita korostaaksesi TV:n Asetus. Paina OK-painiketta TV-asetusvalikkokuvaruudun näyttämiseksi. Löydät lisätietoja kaikille valikkokohdille Analoginen TV-valikkojärjestelmä jaksossa. Asetus Säädöt tässä valikossa ovat seuraavat: Kokoonpano Voit konfiguroida TV:n asetuksia. Valitse Konfigurointi Asetukset-valikosta ja paina OK. Paina RETURN -näppäintta poistuaksesi. A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:36

18 Suosikkitila Ota Suosikkitila käyttöön tai poista se käytöstä tällä toiminnolla. Paina tai -näppäintä asettaaksesi toiminnon päälle tai pois. Etsi salattuja kanavia (**) Skannauskoodattu kanava toiminto on aina PÄÄLLÄ alkuasetuksen jälkeen. Kun tämä asetus on päällä, löytää hakutoiminto myös nämä kanavat. Jos se on kytketty pois manuaalisesti, ei salattuja kanavia löydy automaattisen tai manuaalisen haun yhteydessä. Käytä tai -näppäimiä Skannauskoodatut valintaan ja aseta se Päälle tai Pois päältä tai näppäimellä. Lapsilukko Jotkut kanavat lähettävät materiaalia, joita et halua nuorempien perheenjäsenten katsoa. Kaikki kanavat lukitaan jottei niitä voida valita katsottavaksi, ellei neljälukuista PIN-koodia ole kirjoitettu. Tässä tapauksessa kaikki nuoremmille katsojille sopivat kanavat voidaan kieltää. Tämä toiminta mahdollistaa tai sulkee valikon suojajärjestelmän ja sallii PIN-koodin vaihdon. Käytä tai näppäintä Vanhempien hallitsemisen korostamiseen Paina OK-painiketta Vanhempien hallinta-valikkoon astumiseksi. Dialogilaatikko, joka kysyy lukkopainiketta on näkyvissä: Lukkoon sopii vain yksi avain, joka on oletuksena Syötä lukon avain. Jos kirjoitetaan väärä näppäin, VÄÄRÄ NÄPPÄIN viesti tulee näyttöön kuvaruudulla ja televisio palaa edelliseen valikkoon. Jos PIN on oikein, Vanhempien valikko seuraavien kohtien kanssa tulee näyttöön. Ikälukitus (**) (**) Jos asetat Maa-vaihtoehdoksi Iso-Britannia alkuasetuksessa, Ei Ikälukitus ole käytettävissä. Asetettuna, tämä vaihtoehto vastaanottaa ikätietoja lähetyksestä ja jos ikälukitustaso on pois käytöstä, ei kuvaa tai ääntä näytetä. (**): Ikälukitus ei ole käytettävissä Iso-britanniassa. Valikkolukko Käytä tai -näppäimiä valitaksesi Valikkolukkotilan. Voit asettaa/nollata Päävalikon tai Asennusvalikon lukituksen. Valikkolukon ollessa pois päältä, kaikkiin valikkoihin on vapaa pääsy. Pois päältä: Kaikki valikot ovat auki. Kaikki valikot: Kaikkiin valikkoihin pääsee vain oikealla koodilla. Joten käyttäjä ei voi lisätä, pyyhkiä, nimetä uudelleen tai siirtää kanavia eikä asettaa ajastimia. Asennusvalikko: Asennusvalikko on lukittu, joten käyttäjä ei voi lisätä kanavia. Muutokset tulevat päivitetyiksi nykyisen Konfi gurointivalikon mukaan. Aseta PIN Käytä tai -näppäimiä siirtyäksesi Aseta PINkoodi vaihtoehtoon. Paina OK nähdäksesi Aseta PIN-koodi ikkuna. Käytä numero-näppäintta uuden pin-koodin syöttämiseksi. Joudut syöttämään uuden pin-koodin kahdesti vahvistamiseksi. Jos molemmat salasanat ovat neljä merkkiä pitkiä ja samat, salasana muuttuu. Pin-numeron tehdasasetus on Jos muutat pin-numeroa, kirjoita uusi numero muistiin Tidsinställningar (**) (**): Maavalinta ei ole käytettävissä Iso-britanniassa. Korosta Aika-asetus Konfigurointivalikossa painamalla tai -painikkeita. Paina OK, ja Aika-asetusten alivalikko tulee esiin: Käytä tai painikkeita Aikavyöhyke asetuksen korostamiseen. Aikavyöhyke asetetaan tai -näppäimellä. Se voidaan asettaa AUTOMAATTI tai MANUAALI -tilaan. Kun AUTO on valittuna, Nykyinen Aika ja Aikavyöhyke-valinnat eivät ole saatavilla asetettaviksi. Jos MANUAALI-valinta on valittuna Aikavyöhykkeen asetuksena, Aikavyöhykettä voidaan muuntaa: Valitse Aikavyöhyke painamalla tai -näppäintä. Käytä tai painikkeita aikavyöhykkeen muuttamiseksi GMT-12 tai GMT+12 välillä. Nykyinen aika valikon ylöosassa muuttuu valinnan mukaisesti. Vastaanottimen päivitys Päivitys lähetysvirrasta (OAD) Jotta TV aina olisi päivitettym käytä tätä toimintoa. Tarkasta, että TV on asetettu Valmiustilaan. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:36

19 Vastaanotin käynnistyy automaattisesti kello 3 aamulla joka päivä, ja etsii uusia tietoja lähetyksistä ja lataa tiedot vastaanottimeen automaattisesti. Tämä toiminto kestää yleensä noin 30 minuuttia. Jos sinulla on tärkeä tallennus etkä halua keskeyttää sitä, poista automaattinen OAD-haku käytöstä seuraavasti: Paina MENU-näppäintä ja käytä tai -näppäimiä valitaksesi Asetus ja paina sen jälkeen OK-näppäintä. Korosta konfigurointivalikko tai -näppäimillä ja paina OK. Käytä tai -näppäintä valitaksesi VASTAANOTTIMEN PÄIVITYS ja paina OKnäppäintä. Käytä tai -näppäintä muuttaaksesi Automaattinen haku toiminto päälle/pois päältä. Korosta Etsi päivityksiä valikko tai -näppäimillä ja paina OK jatkaaksesi päivitystä. Kun haku on valmis, viesti Päivityksen haku on valmis, tulee esiin. Uusia ohjelmia ei löytynyt ilmestyy ruutuun jos uusia ohjelmia ei löytynyt. Dolby Digital (lisävaruste) Korosta AC3 Audio Kokoonpanovalikossa painamalla tai -näppäintä. Käytä tai painikkeita Dolby Digital:in Päälle tai Pois asettamiseksi. Jos katsomasi kanava tukee AC3 Audiota, ota tämä asetus käyttöön. Kuulovammaiset (*) Käytä tai -näppäimiä Kuulovammaiset valintaan ja aseta se Päälle tai pois päältä tai näppäimellä. Jos lähetyksessä on ääntä koskeva erikoissignaali, voit ottaa tämän asetuksen käyttöön kuullaksesi tämän signaalin. (*) Vaikeasti kuuleva-toiminto ei ole saatavissa UK:ssa. Kanavalista Käytä tai näppäimiä siirtyäksesi Kanavaluettelovaihtoehtoon. Käytä tai näppäimiä vaihtaaksesi Kanavalistatilaa. Jos valitset Vain TV, tai - näppäimillä, selaat vain TV-kanavia. Jos valitset Vain Radio, tai - näppäimillä, selaat vain Radiokanavia. Jos valitset Vain Teksti, tai - näppäimillä, selaat vain tekstikanavia. Jos valitset Näytä kaikki kaikissa kanavissa voidaan navigoida. Tallenna viimeiset asetukset ja poistu painamalla MENU -näppäintta.. Digitaaliäänen ulostulo Käytä tätä asetusta digitaaliäänen ulotulosignaalityypin määrittämiseksi. Käytä tai painikkeita Digitaaliäänen ulostulon asettamiseksi Puristettuun (AC3) tai PCM:ään. Jos valitsemasi kanaviin sisältyy puristettu äänivirta, sinun pitäisi liittää TV:si ulkoiseen laitteeseen TV:si Spdif ulostuloa käyttämällä, joka mahdollistaa äänen ulostulon. Jos sinulla ei ole ulkoista äänilaitetta, valitse Digitaaliäänen ulostulo PCM :änä tai painiketta käyttämällä. A/V VIIVE Voit käyttää tätä asetusta AV-synkronointiongelman vastaanotetussa lähetyksessä. Paina tai näppäintä muuttaaksesi esiasetusta. Äänen kuvaus (Lisävaruste) Äänen kuvaus viittaa lisäselostus raitaan sokeille ja visuaalisen median visuaalisesti heikentyneille katsojille. Voit käyttää toimintoa vain jos lähetys tukee tätä toimintoa. Valitse Kohde painamalla tai -näppäintä. Käytä sitten tai -näppäintä asetukseen. Äänen kuvaus (Lisävaruste) Tämä toiminto ottaa käyttöön tai poistaa käytöstä äänen kuvaustoiminnon painamalla tai näppäimiä. Haluttu kieli(lisävaruste) Painamalla tai -näppäintä äänen kuvauskieltä voidaan muuttaa. Toimintoa voidaan käyttää vain jos se on saatavissa. Suhteellinen äänenvoimakkuus(lisävaruste) Tällä toiminnolla, Äänen kuvauksen äänenvoimakkuutta voidaan korottaa tai laskea suhteessa yleiseen äänenvoimakkuuteen. Valmiustilahaku (**) (**) Tämä toiminto on käytössä vain kun Maavaihtoehto on asetettu Tanskan, Ruotsin, Norjan tai Suomen kohdalle. Käytä tai -näppäimiä Valmiustilahaku valintaan ja aseta se Päälle tai Pois päältä tai näppäimellä. Jos asetat Valmiustilahaun pois päältä ei tämä toiminto ole käytettävissä. käyttääksesi Valmiustilahakua, aseta Valmiustilahaku päälle. Aktiivinen antenni(*) Käytä tai -näppäimiä Aktiivisen antennin korostamiseen.kun antennin virtaoptio on asetettu Päälle painamalla tai painikkeita, +5V tulee siirretyksi antennin ulostuloon. Tämä piirre mahdollistaa aktiivin antennin käyttöä. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:37

20 Huomaa: Antennin virran tulee olla pois päältä kun käytössä on tavallinen antenni. Lähetystyyppi kun aseteta haluamasi lähetystyypin tai -näppäimellä, näyttää TV vastaavan kanavaluettelon. Jos lähteellä ei ole tallennettuja kanavia, Kanavia ei löytynyt tälle tyypille. viesti tulee ruutuun. Kieliasetukset Tässä valikossa käyttäjä voi säätää haluamansa kielen. Valitse Kieli kohta Asetusvalikossa ja paina OKpainiketta. Kielen asetusvalikko tulee näyttöön. valitsemiseksi. Valitse haluamasi kielivaihtoehto painamalla tai painiketta. Asennus Asennusvalikkoa on pääasiallisesti tarkoitettu Kanavataulukon luomiseksi kaikkein tehokkaimmin. Valitse Asennus Kokoonpanovalikosta painamalla tai näppäintä Antennin asennus Valitse antenninasennusrivi ja näytä valikon sisältö OK-näppäimellä.. Voit asettaa haluamasi kielioption käyttämällä / ja / painikkeita. Huomaa: Kun Maavalinta on Tanska, Ruotsi, Norja tai Suomi, toimii Kieliasetusvalikko seuraavalla tavalla: (*) Lisävaruste: Kieliasetukset Automaattinen kanavahaku Automaattihaku käynnistetään painamalla OKnäppäintä Automaattinen kanavahaku kohteen ollessa korostettuna. Seuraava viesti ilmestyy ruutuun: Korosta Kyllä tai Ei käyttämällä tai -näppäintä ja paina OK-näppäintä valitaksesi. Jos Kyllä valitaan, automaattihaku käynnistyy. Valitsemalla Ei perut automaattihaun. Kun digitaalikanavien haku on valmis, viesti pyytää hakemaan analogisia kanavia: Käytä tai -näppäimiä säädettävän valikkokohdan valintaan ja aseta se painamalla tai -näppäintä. Äänikieltä käytetään kanavien ääniraitojen valintaan. Oletusasetukset ovat käytössä jos lähetys sisältää useita vaihtoehtoja. Toissijaisia asetuksia voi käyttää vaihtoehtoisesti kun ensimmäiset vaihtoehdot eivät ole käytettävissä. Opas kieli: Jos saatu EPG data sisältää valitun oppaan kielen, EPG datan kieli tulee muutetuksi sen mukaisesti. Teletekstin kieli asettaa halutun teletekstin kielen. Median tekstitys: Jotta tekstitykset näkyisivät oikein, käytä tätä asetusta elokuvatekstityskielen Korosta Kyllä (Yes) tai paina OK-painiketta analogiseksi kanavan hauksi. Seuraava valikko ilmestyy ruutuun analogisten kanavien haulle: Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:37

21 Aseta Kieli painamalla tai painiketta. Korosta Maa kohta painamalla tai painiketta ja aseta se tai painikkeella. Valitse Tekstikieli painamalla tai -näppäintä. Valitse alue painamalla tai painiketta. Kun olet valmis, paina OK tai PUNAISTA painiketta jatkamiseksi. Peru painamalla SINISTÄ näppäintä Jos Verkkohaun aikana löytyy kanavia joissa on verkkohakutietoja, automaattihaku päättyy kun nämä kanavat ovat löytyneet. Kun haku on valmis, viesti pyytää hakemaan analogisia kanavia: Analogisen kanavan asennuksen käyttö on selitetty yllä olevassa Automaattinen kanavaskannaus -osassa. Kaapelin asennus Valitse Kaapeliasennusrivi Asennusvalikosta ja näytä valikon sisältö OK-näppäimellä. Kun APS on päättynyt, ohjelmataulukko tulee ruudulle. Ohjelmataulukosta näet ohjelmille annetut ohjelmanumerot ja nimet. Kanavahaku Manuaalihaussa multipleksien määrä syötetään manuaalisesti ja vain tästä haetaan kanavia. Jokaisen toimivan kanavan numero, signaalitaso ja signaalilaatu näkyvät ruudussa. Manuaali- ja automaattihaussa ei tallenneta kaikki löydettyjä kanavia toiston välttämiseksi. Taajuushaku Syötä haluamasi taajuus. Kun olet valmis, paina OKnäppäintä ja TV aloittaa taajuushaun. Verkkohaku Kun valitset Verkkohaun ja painat OK-näppäintä, tulee seuraava valikkoruutu esiin: Jatka painamalla KYLLÄ ja Verkkohakuruutu tulee esiin. Toiminto käynnistyy. Automaattinen kanavahaku Automaattihaku käynnistetään painamalla OKnäppäintä Automaattinen kanavahaku kohteen ollessa korostettuna. Seuraava viesti ilmestyy ruutuun: Korosta Kyllä tai Ei käyttämällä tai -näppäintä ja paina OK-näppäintä valitaksesi. Jos Kyllä valitaan, automaattihaku käynnistyy. Valitsemalla Ei perut automaattihaun. Voit valita taajuusalueet tästä ruudusta. Korosta näkyvät rivit tai -näppäimellä. Voit syöttää taajuuden manuaalisesti numeronäppäimillä kauko-ohjaimessa. Aseta halutut käynnistys- ja sammutustaajuudet käyttämällä kaukosäätimen numeronäppäimiä. Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 KHz tai 1000 KHz. Jos valitset 1000 KHz, Tv suorittaa tarkan haun. hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OKnäppäintä aloittaaksesi automaattihaun. Kun olet valmis, paina OK-näppäintä aloittaaksesi automaattihaun. Autommaatihaun ruutu tulee esiin. Huom: Jos valitset suuren välin aloitus- ja päättymistaajuudelle, kestää automaattihaku pidemmän aikaa. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:38

22 Kun digitaalikanavien haku on valmis, viesti pyytää hakemaan analogisia kanavia: Analogisen kanavan asennuksen käyttö on selitetty yllä olevassa Automaattinen kanavaskannaus -osassa. Taajuushaku Syötä haluamasi taajuus, Modulaatio ja symboliarvon numerot. Modulaatio voi olla Auto, 16QAM, 32QAM, 64QAM, 128QAM ja 256QAM. Kun olet valmis, paina OK-näppäintä ja TV aloittaa taajuushaun. Verkkohaku Kun valitset Verkkohaun ja painat OK-näppäintä, tulee seuraava valikkoruutu esiin: Syötä aloitus ja lopetus taajuus josta haluat etsiä. Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 KHz tai 1000 KHz. Jos valitset 1000 KHz, Tv suorittaa tarkan haun. Hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OK-näppäintä jatkaaksesi. Toiminto käynnistyy. Jos Verkkohaun aikana löytyy kanavia joissa on verkkohakutietoja, näyttää TV automaattisesti näiden kanavien taajuuden ja verkkohaku päättyy kun nämä kanavat ovat löytyneet. Kun haku on valmis, viesti pyytää hakemaan analogisia kanavia: Analogisen kanavan asennuksen käyttö on selitetty yllä olevassa Automaattinen kanavaskannaus -osassa. Tyhjennä palvelulista (*) (*) Tämä asetus on käytössä vain kun Maa-vaihtoehto on asetettu Tanskan, Ruotsin, Norjan tai Suomen kohdalle. Käytä tätä asetusta kun haluat tyhjentää tallennetut kanavat. Valitse Tyhjennä palvelulista painamalla tai näppäintä ja paina sitten OK. Seuraava OSD näkyy ruudulla Ensiasetus Tässä kohdassa käyttäjä voi palauttaa tehtaalla asetetut oletusasetukset. Asenna tehdasasetukset korostamalla Alkuasetus ja paina OK-näppäintä. Tämän jälkeen sinua pyydetään vahvistamaan valinta. Valitsemalla Kyllä painamalla OK-näppäintä Kyllä ollessa korostettuna poistaa olemassa olevan ohjelmataulukon. Kun tehdasasetus on ladattu Ensimmäinen asennus valikko (First Time Installation) tulee näyttöön. Kielivalikko näkyy ruudulla ensimmäisenä. Valitse haluamasi kieli tai -näppäimellä ja paina OKnäppäintä aktivoidaksesi se. Sen jälkeen Ensimmäinen asennus (First time installation) tulee näyttöön. Painamalla tai -näppäintä korostat Maan jota haluat käyttää ja paina sitten OK-näppäintä (vain * EU-maat). Seuraavaksi, aktiivinen antennitilan valintaviesti ilmestyy kuvaruudulle. Käytä tai asettamiseksi ja paina OK jatkamiseksi. Katso jaksoa Alkuasetukset lisätietojen saamiseksi. Kun aktiivinen antenni on valittu, esiin tuleva viesti pyytää aloittamaan automaattihaun Korosta Kyllä painamalla tai -näppäintä ja paina OK-näppäintä aloittaaksesi asennus. Valitse vaihtoehto Kyllä tai Ei, korostamalla se tai näppäimellä ja paina OK-näppäintä. Tämän jälkeen, seuraava viesti näkyy ruudulla. Jos valitset KAAPELI, seuraava ruutu tulee esiin. Paina OK peruaksesi. Valitse Kyllä painamalla tai -näppäintä ja poista kanavat painamalla OK. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:38

23 Voit valita taajuusalueet tästä ruudusta. Korosta näkyvät rivit tai -näppäimellä. Voit syöttää taajuuden manuaalisesti numeronäppäimillä kauko-ohjaimessa. Aseta halutut käynnistys- ja sammutustaajuudet käyttämällä kaukosäätimen numeronäppäimiä. Tämän toiminnon jälkeen voit asettaa hakuaskeleeksi 8000 KHz tai 1000 KHz. Jos valitset 1000 KHz, Tv suorittaa tarkan haun. hakuaika lisääntyy vastaavasti. Kun olet valmis, paina OK-näppäintä aloittaaksesi automaattihaun. Autommaatihaun ruutu tulee esiin. Huom: Jos valitset suuren välin aloitus- ja päättymistaajuudelle, kestää automaattihaku pidemmän aikaa. Jos valitset ANTENNI tai KAAPELI hakutyyppivalikosta, etsii digitaali-tv maanpäällisiä digitaalisia TVlähetyksiä: Huom: Joitakin USB yhteensopivia laitteita ei ehkä tueta. Huom: Movie Sense ja Pixellence toimintoja ei voida asettaa Mediaselaintilassa. Huom: Jos liität USB-muistin analogitilassa, vaihtuu TV automaattisesti digitaali TV tilaan. Huom: Jos USB-muistia ei tunnisteta kun virta on kytketty pois/päälle tai Alkuasetuksen jälkeen, irrota USB-muisti ja kytke TV pois/päälle. Liitä USB-muisti tämän jälkeen uudestaan. Paina OK selaamiseksi, MENU lopettamiseksi. Äänitiedostojen soittaminen: IDTV virittää automaattisesti UHF- tai VHF-taajuuden (** EU-maat) etsien maanpäällisiä digitaalisia TVlähetyksiä ja näyttäen löydettyjen kanavien nimet. Tämä toiminto kestää muutaman minuutin. Voit perua hakutoiminnon milloin tahansa painamalla MENU painiketta. Huom: Jos digi-tv ei voi tallentaa kanavia, Ei kanavia käytettävissä. näkyy ruudussa. jos valitset ANTENNI tai KAAPELI hakutyyppivalikosta digitaalisen automaattihaun päätyttyä, tulee seuraava analogisten kanavien haun viesti ruutuun: Analogisen kanavan asennuksen käyttö on selitetty aiemmin Alkuasennus -osassa. Mediaselain (DTV-tilassa) Aina, kun kytket USB flashlevyn televisioosi, seuraava viesti tulee näyttöön kuvaruudulle: Valitse KYLLÄ tai EI painamalla tai painiketta ja OK painike jatkamiseksi. Voit myös valita Mediaselain-kohdan päävalikossa tai painikkeita käyttämällä. Paina OK Mediaselaimen sisällön katsomiseksi. Voit soittaa ääni, valokuva ja videotiedostoja USBfl ashlevyltä. Suomi Toista tämä (OK-näppäin) : Toistaa valitun tiedoston. Toista ( ) : Toistaa kaikki kansion mediatiedostot aloittaen valitusta. Tauko/ Jatka ( näppäin): Keskeyttää tai jatkaa soittoa. Stop ( näppäin) : Pysäyttää tiedoston toiston. Edellinen/seuraava ( / ) : Siirtyy edelliseen tai seuraavaan tiedoston. Sekoita (INFO) : Toistaa tiedostot satunnaisjärjestyksessä. Jos sekoita-tila on käytössä, edellinen/seuraava toiminto siirtää myös satunnaisessa järjestyksessä. Kierrä (Sininen) : Toistaa valitun tiedoston tistuvasti. Ohitus taakse/ Ohitus eteenpäin ( / näppäin) A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:39

24 JPG-tiedostojen katsominen Siirry (0...9) : siirry valittuun tiedostoon numeronäppäimillä. OK : näyttää valitun kuvan kokonäytöllä. Toista / diaesitys ( näppäin) : Aloittaa diaesityksen kaikilla kansion kuvilla. Diaesityksen vaihtoehdot Kelaus taaksepäin ( painike) : Siirtää taaksepäin. Kelaus eteenpäin ( painike) : Siirtää eteenpäin. Valikko (Menu-näppäin) : Asettaa tekstityksen/ äänen. Voit asettaa tekstityksen käyttämällä OK-näppäintä ennen toistamisen aloittamista tai käyttämällä MENUnäppäintä toiston aikana. Siirry edelliseen valikkoon painamalla RETURN. Tauko ( näppäin) : Keskeyttää diaesityksen. Jatka ( painike) : Jatkaa diaesitystä. Edellinen/seuraava ( / ) : Siirtää edelliseen tai seuraavaan tiedostoon diaesitysksessä. Kierrä ( / ) : Pyörittää kuvaa ylös/alas näppäimillä. RETURN : Takaisin tiedostolistaan. Sekoita (Punainen) : Näyttää tiedostot satunnaisjärjestyksessä kansiossa ja -kuvake vaihtaa korostettua kuvaketta. Jos sekoita-tila otetaan käyttöön diaesityksen aikana, valitaan seuraava kuva satunnaisjärjestyksessä. (Jos kierrä-toiminto ei ole käytössä, pysähtyy diaesitys kun viimeinen kuva on näytetty. Jos Kierrä-toiminto on päällä, käynnistyy diaesitys uudestaan kun viimeinen kuva on näytetty). Kierrä (Sininen) : Diaesitys jatkuu toistuvasti ja -kuvake vaihtaa korostettua kuvaketta. INFO : Aktivoi toimintorivin. Videotoisto (lisävaruste) Toista ( näppäin) : Aloittaa videon toiston. Stop ( näppäin) : Pysäyttää videon toiston. Tauko ( näppäin) : Taukoaa videon toiston. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:39

25 Analogisen TV:n valikkojärjestelmä Kuvavalikko Tila Voit asettaa haluamasi tila-vaihtoehdon. Valitse Tila painamalla tai -näppäintä. Valitse yksi vaihtoehdoista painamalla tai -näppäintä: Elokuva, Dynaaminen ja Luonnollinen. Kirkkaus/Kontrasti/Väri/Terävyys/Sävy Valitse haluamasi vaihtoehto painamalla tai -näppäintä. Paina tai -näppäintä asettaaksesi taso. Huom: Värisävyvaihtoehto on käytössä vain kun TV vastaanottaa NTSC-signaalia. Värilämpötila Valitse Värilämpötila painamalla tai näppäintä. Valitse yksi vaihtoehdoista painamalla tai Viileä, Normaali ja Lämmin. Huom: Viileä-vaihtoehto antaa hieman sinertävän kuvan. Lämmin-vaihtoehto antaa hieman punertavan kuvan. Tavallisille väreille, valitse Normaali-vaihtoehto. Kohinanvaimennus Jos lähetyssignaali on heikko tai kuvassa on häiriöitä, käytä Kohinanvaimennusta häiriöiden vähentämiseksi. Valitse Kohinanvaimennus painamalla tai -näppäintä. Valitse yksi vaihtoehdoista painamalla tai : Matala, Keskitaso, Korkea tai Pois Filmitila Normaalien TV-ohjelmien filmit äänitetään eri kuvanopeudella. Valitse Filmitila painamalla tai -näppäintä. Suomi Painamalla tai -näppäintä otat toiminnon käyttöön tai pois käytöstä. Ota tämä toiminto käyttöön kun katsot elokuvia nähdäksesi liikettä sisältävät kohtaukset paremmin. Pelitila (lisävaruste) Valitse Pelitila painamalla tai -näppäintä. Käytä tai -näppäintä asettaaksesi Pelitilan päälle tai pois. Kun Pelitila on päällä, ladataan erityiset pelitila-asetukset parhaan kuvanlaadun takaamiseksi. Kuvatila, Kontrasti, Kirkkaus, Terävyys. Väri ja Värilämpötila vaihtoehdot eivät ole käytössä Pelitilassa. Huom: Kuvatilan valintanäppäimellä kauko-ohjaimessa ei ole toimintaa Pelitilassa. Kuvan zoomaus Valitse Kuvan suurennus painamalla tai -näppäintä. Muuta kuvatilaa tai -näppäimellä Auto, 16:9, 4:3, Panoraama, 14:9, elokuva, tekstitys tai Zoom tilaan. Tallennus Valitse Tallennus painamalla tai -näppäintä. Paina tai OK näppäintta tallentaaksesi asetukset. Tallennettu... näkyy ruudulla. Nollaa Valitse Nollaus painamalla tai -näppäintä. Paina tai tai OK näppäintta palauttaaksesi kuvatilat tehdasasetuksiin. Äänivalikko Äänenvoimakkuus Valitse Äänenvoimakkuus painamalla tai -näppäintä. Paina tai näppäintä muuttaaksesi äänenvoimakkuutta. A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:39

26 Taajuuskorjain Valitse Taajuuskorjain painamalla tai -näppäintä. Paina -näppäintä päästäksesi Taajuuskorjainvalikkoon. Paina tai näppäintä muuttaaksesi esiasetusta. Taajuuskorjainvalikossa, tilaksi voidaan valita tasainen, Musiikki, Elokuva, Puhe, Matala, Klassinen tai Käyttäjä. Valitse haluamasi taajuus tai -näppäimellä ja lisää tai pienennä vahvistusta tai -näppäimellä. Paina MENU näppäintta palataksesi edelliseen valikkoon. Huom: Taajuuskorjaimen valikon asetuksia voidaan muuttaa vain kun tila on Käyttäjä. Tasapaino Tätä asetusta käytetään vasemman tai oikean kaiuttimen tasapainon korostamiseen. Valitse Tasapaino painamalla tai -näppäintä. Paina tai näppäintä muuttaaksesi tasapainoa. Tasapainon säätöväli on Kuulokkeet Valitse Kuulokkeet painamalla tai -näppäintä. Paina -näppäintä poistuaksesi kuulokkeetvalikosta. Huom: Kuulokkeet eivät ole käytössä jos SPDIFtoiminto on päällä. Kuulokkeiden alivalikon vaihtoehdot on kuvattu alla: Äänenvoimakkuus Valitse Äänenvoimakkuus painamalla tai -näppäintä. Paina -näppäintä korottaaksesi kuulokkeiden äänenvoimakkuutta. Paina näppäintä alentaaksesi kuulokkeiden äänenvoimakkuutta. Kuulokkeiden äänenvoimakkuus voidaan säätää 0 ja 63 välillä. Äänitila (lisävaruste) Valitse Äänitila painamalla tai -näppäintä tai -näppäimellä voit valita Mono, Stereo, Dual I tai Dual II tilan, vain jos valittu kanava tukee kyseistä tilaa. AVL Automaattinen äänitason rajoitin (AVL) toiminto säätää äänen kiinteään ulostulotasoon ohjelmien välillä, joissa on eri äänitasot (Esimerkiksi mainosten äänenvoimakkuus on tavallisesti korkeampi kuin ohjelmien). Valitse AVL painamalla tai -näppäintä. Paina tai -näppäintä asettaaksesi AVL Päälle tai Pois. Spdif -Lähtö Paina tai näppäintä valitaksesi Spdif-lähtö. Paina tai -näppäintä asettaaksesi Spdif-lähtö Päälle tai Pois. Huom: Jos Spdif-lähtö on päällä, ei kuulokkeet ole käytössä.. TEHOSTE (Lisävaruste) Jos katsot mono-lähetystä, aseta Tehoste päälle saadaksesi paremman, stereo-ääntä lähellä olevan äänenlaadun. Jos ääni on Stereo, tämä tehoste antaa äänelle enemmän avaruutta. Valitse Tehoste painamalla tai -näppäintä. Painamalla tai -näppäintä otat toiminnon käyttöön tai pois käytöstä. Tallennus Valitse Tallennus painamalla tai -näppäintä. Paina tai OK näppäintta tallentaaksesi asetukset. Tallennettu... näkyy ruudulla. Ominaisuudet-valikko Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:40

27 Uniajastin Paina tai näppäintä asettaaksesi Uniajastin. Paina tai -näppäintä asettaaksesi Uniajastin. Ajastin voidaan ohjelmoida aikavälillä Pois päältä minuuttia, 10 minuutin väleillä. Jos uniajastin on aktivoitu, siirtyy TV automaattisesti valmiustilaan asetetun ajan umpeutuessa. Lapsilukko Paina tai -näppäintä valitaksesi Lapsilukko. Paina tai -näppäintä asettaaksesi Lapsilukko päälle tai pois. Kun lapsilukko on päällä, TV:tä voidaan käyttää vain kauko-ohjaimesta. Tässä tapauksessa eivät painikkeet ole käytössä. Jos etupaneelista painetaan jotain näppäintä, ruudulle ilmestyy teksti Lapsilukko päällä valikkoruudun ollessa pois näkyvistä. Kieli Valitse Kieli painamalla tai -näppäintä. Valitse Kieli painamalla tai -näppäintä. Oletus-zoom Kun zoom-tilana on AUTO, TV asettaa zoomtilan lähetyssignaalin mukaisesti. Jos WSS- tai kuvasuhdetietoja ei ole, valitsee TV tämän asetuksen. Valitse Oletus-zoom painamalla tai -näppäintä. Voit valita Oletus-zoomiksi Panoramic, 16:9, 4:3, tai 14:9 -tilan tai -näppäimellä. Sininen tausta Jos signaali on heikko tai puuttuu, TV-ruutu muuttuu automaattisesti siniseksi. Ota tämä käyttöön asettamalla Sinitausta -toiminnon päälle. Valitse Sininen tausta painamalla tai -näppäintä. Painamalla tai -näppäintä otat Sinisen taustan käyttöön tai pois käytöstä. Valikon tausta Valitse Valikon tausta painamalla tai -näppäintä. Voit asettaa valikkotaustan tason painamalla tai -näppäintä.. Taustavalo Tämä asetus ohjaa taustavalon tasoa. Valitse Taustavalo painamalla tai näppäintä. Paina tai -näppäintä muuttaaksesi Taustavalon asetukseksi Auto, Keski, Maksimi tai Minimi. Valikon viive Aseta näytön aikaväli valikkoruuduille asettamalla arvon tälle vaihtoehdolle. Valitse Valikon viive painamalla tai -näppäintä. Paina tai -näppäintä muuttaaksesi tauon 15 sec, 30 sec tai 60 sec. Teksti-TV kieli Valitse Teksti-TV Kieli painamalla tai -näppäintä. Paina tai -näppäintä muuttaaksesi Teksti-TV:n kieleksi Länsi, Itä, Kyrillinen, Turk/Kre, Arabia tai Persia. Ext Out Paina tai näppäintä valitaksesi Ext Out. Paina tai -näppäintä asettaaksesi Ext Out Päälle tai Pois Huom: Kopiointiin DVD- tai videolaitteesta, tulee haluttu lähde valita lähdevalikosta ja asettaa Päällä EXT Out tilaan toimintovalikosta. Ext Out ulee olla päällä, jotta Ajastintoimintoja voitaisiin käyttää DTV-tilassa. HDMI PC Kokoruututila (lisävaruste) Jos haluat katsoa tietokonenäyttöä HDMI-tilassa käyttämällä ulkoista liitäntää, HDMI PC FULL MODE toiminto tulee asettaa Päälle, kuvasuhteen säätämiseksi oikein. Se voi olla poissa käytöstä tietyillä resoluutioilla. Huom: Jos liität HDMI-laitteen ja kytket TV:n HDMI-tilaan, on tämä toiminto käytettävissä (paitsi 1080i/1080P resoluutiolla). Kokoruututila (lisävaruste) Jos liität laitteen HDMI- tai YPbPr-liittimien kautta ja asetat 1080i/1080P resoluution, Full Mode kohde on käytettänissä. Voit asettaa Kokoruututilan 1:1tilaan tai näppäimillä. jos valitset 1:1, säädetään kuvasuhde oikein. Jos asetat tilaksi Normaali, kuvasuhde voi suurentua. Asennusvalikko Ohjelma Valitse Ohjelma painamalla tai -näppäintä. Valitse Ohjelmanumero painamalla tai -näppäintä. Voit myös syöttää numeron käyttämällä Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:41

28 numeronäppäimiä kauko-ohjaimessa. Ohjelmia voidaan tallentaa 200 numeroihin Aaltoalue Aaltoalueeksi voidaan valita joko C tai S painamalla tai -näppäintä. Kanava Kanava voidaan muuttaa joko tai tai numeronäppäimillä. Värijärjestelmä Valitse Värijärjestelmä painamalla tai näppäintä. Paina tai -näppäintä asettaaksesi värijärjestelmäksi PAL, PAL 60, SECAM tai AUTO. Äänijärjestelmä Valitse Äänijärjestelmä painamalla tai näppäintä. Paina tai -näppäintä muuttaaksesi äänijärjestelmä BG, I, L, L, tai DK -tilaan. Hienosäätö Valitse Hienosäätö painamalla tai -näppäintä. Paina tai -näppäintä hienosäätääksesi. Etsi Valitse Etsi painamalla tai -näppäintä. Paina tai -näppäintä aloittaaksesi ohjelmahaku. Voit myös syöttää haluamasi taajuuden numeronäppäimillä Etsi-vaihtoehdon ollessa korostettuna. Tallennus Valitse Tallennus painamalla tai -näppäintä. Paina tai OK näppäintta tallentaaksesi asetukset. Tallennettu... näkyy ruudulla. Asennusvalikko AV-tiloissa Seuraava ruutu näkyy asennusvalikossa kun TV on AV-tilassa. Huomaa, että vaihtoehdot ovat rajalliset. Siirry TV-tilaan nähdäksesi kaikki Asennusvalikon toiminnot. Värijärjestelmä Valitse Värijärjestelmä painamalla tai näppäintä. Paina tai -näppäintä asettaaksesi värijärjestelmäksi PAL, SECAM, PAL60, AUTO, NTSC 4,43 tai NTSC 3,58. Tallennus Valitse Tallennus painamalla tai -näppäintä. Paina tai OK näppäintta tallentaaksesi asetukset. Tallennettu... näkyy ruudulla. Ohjelmataulukko Valitse Ohjelmataulukko painamalla tai -näppäintä. Näytä ohjelmataulukko -näppäimellä. Liikuttamalla osoitinta neljään eri suuntaan pääset 20 ohjelmaan samalta sivulta. Navigointinäppäimellä voit selata sivua ylös- tai alaspäin ja nähdä kaikki ohjelmat TV-tilassa (lukuun ottamatta AV-tiloja). Ohjelman valinta tapahtuu automaattisesti osoitintoiminnolla. Nimi Muuttaaksesi ohjelman nimeä, valitse ohjelma ja paina PUNAISTA näppäintä. Valitun nimen ensimmäinen kirjain korostetaan. Paina tai näppäintta muuttaaksesi sitä kirjainta ja tai näppäintta valitaksesi muut kirjaimet. Painamalla PUNAISTA näppäintä voit tallentaa nimen. Siirrä Valitse ohjelma jonka haluat siirtää navigointinäppäimillä. Paina VIHREÄÄ näppäintä. Siirrä navigointinäppäimillä valittu ohjelma haluamaasi ohjelmapaikkaan ja paina VIHREÄÄ näppäintä uudestaan. Poista Poista ohjelma painamalla KELTAISTA näppäintä. Painamalla KELTAISTA näppäintä uudestaan poistat valitun ohjelman ohjelmalistalta ja ohjelmat sen alla siirtyvät yhden rivin ylöspäin. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:41

29 APS (Automaattinen ohjelmointijärjestelmä) Kun painat SINISTÄ näppäintä APS:ssä, Automaatti ohjelmointijärjestelmän valikko tulee ruutuun: Maa Paina tai -näppäintä valitaksesi maa. Jos haluat perua A.P.S. -toiminnon, paina SINISTÄ näppäintä. Kun painat OK tai PUNAISTA näppäintä APS:ssä, tallennetut ohjelmat poistetaan ja TV etsii kanavia. Seuraava ruutunäyttö tulee esiin haun aikana: Valitse Lähdevalikosta lähde painamalla tai -näppäintä ja vaihda tilaan painamalla. Vaihtoehdot ovat; TV, DTV/USB, DVD, EXT-1, FAV, HDMI-1, YPbPr tai PC-VGA. Huom: Kun olet liittänyt oheislaitteen TV:seen, valitse oikea sisääntulo kuvan katsomiseksi kyseisestä lähteestä. PC-tilan valikkojärjestelmä Katso LCD-TV:n liittäminen tietokoneeseen kohtaa. Siirry PC-lähteeseen painamalla SOURCE - näppäintä kauko-ohjaimessa ja valitse PC-sisääntulo. Voit myös siirtyä PC-tilaan Lähde -valikon kautta. Huomaa, että PC-tilan valikkoasetukset ovat käytössä vain, kun TV on PC-lähteessä. PC-sijainnin valikko Valitse ensimmäinen kuvake painamalla tai -näppäintä. PC-sijainnin valikko tulee ruutuun: Jos painat SINISTÄ näppäintä, A.P.S. -toiminto keskeytyy ja Ohjelmataulukko tulee ruutuun. Jos odotat A.P.S. -toiminnon loppuun, ruudulle ilmestyy ohjelmataulukko, jossa näkyy löydetyt kanavat. Lähdevalikko Valitse kuudes kuvake painamalla tai -näppäintä. Paina tai OK-näppäintä. Lähdevalikko tulee ruutuun: Autom. paikka Jos olet siirtänyt kuvan väärän paikkaan vaaka- tai pystysuunnassa, käytä tätä kohtaa asettaaksesi kuvan automaattisesti oikeaan paikkaan. Tämä asetus optimoi näytön automaattisesti. Valitse Autom. paikka tai -näppäimellä. Paina OK tai, näppäintä. Varoitus: Automaattisäätö on tehtävä koko ruudunkokoisessa kuvassa, jotta säädöt onnistuisivat. Vaakapaikka Tämä toiminto muuttaa kuvaa vaakatasossa ruudussa vasemmalle ja oikealle. Valitse Vaakapaikka tai -näppäimellä. Paina tai -näppäintä säätääksesi arvoa. Pystypaikka Tämä toiminto siirtää kuvaa pystysuorassa ylös- tai alaspäin ruudulla. Valitse Pystypaikka tai -näppäimellä. Paina tai -näppäintä säätääksesi arvoa. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:42

30 Vaihe TV:seen sisään tulevasta resoluutiosta ja skannaustaajuudesta riippuen, voit nähdä epäselvän tai kohinaa sisältävän kuvan. Näissä tapauksissa voit käyttää tätä toimintoa kuvan parantamiseksi kokeilu ja virhe menetelmällä. Valitse Vaihe tai -näppäimellä. Paina tai -näppäintä säätääksesi arvoa. Pistekello (Dot Clock) Dot Clock -säädöt korjaavat häiriöitä, joita esiintyy pystyraidoituksen muodossa Dot Intensive -esityksissä, kuten taulukkolaskentaohjelmissa tai kappaleissa tai pienikokoisessa tekstissä. Valitse Pistekello tai -näppäimellä. Paina tai -näppäintä säätääksesi arvoa. PC-kuvavalikko Säädä PC-kuvaa seuraavalla tavalla: Valitse toinen kuvake painamalla tai -näppäintä. PC-kuvavalikko tulee ruutuun. Kirkkaus, Kontrasti, Väri ja Värilämpötilan säädöt ovat samanlaiset kuin niiden säätö analogisen TV:n kuvavalikossa Valikkojärjestelmässä. Huom: Jos asetat Värilämpötilan käyttäjänä, voit määrittää R, G, B asetukset manuaalisesti. Ääni, Toiminto ja Lähde asetukset ovat samat kuin analogisen TV:n valikkojärjestelmässä on kuvattu. TV-tietojen näyttäminen Ohjelmanumero, nimi, ääni-ilmaisin ja Zoom-tila näkyvät ruudussa, kun uusi ohjelma valitaan tai kun INFO -näppäintä painetaan. Mykistystoiminto Paina -näppäintä sammuttaaksesi äänen. Mykistysilmaisin näkyy ruudun yläosassa. Mykistyksen voi perua kahdella tavalla; painamalla -näppäintä tai korottamalla äänentasoa. Kuvatilan valinta Voit muuttaa Kuvatilan asetuksia painamalla PRESETS-näppäintä. Vaihtoehdot ovat Dynaaminen, Luonnollinen ja Elokuva. Huom: Tätä toimintoa ei voida muuttaa PC-tilassa. Kuvan jäädyttäminen Voit pysäyttää kuvan ruudussa painamalla OK - näppäintä kauko-ohjaimessa. Paina OK -näppäintä pysäyttääksesi kuvan. Paina sitä uudestaan lopettaaksesi pysäytystoiminnon (Huom: Ei käytettävissä ATV tilassa).). Zoom-tilat Voit muuttaa TV:n kuvasuhdetta (kuvan koko) näyttämällä kuvan eri zoom-tiloissa. Suomi Paina SCREEN-painiketta zoomaustilan suoraksi muuttamiseksi. Käytettävissä olevat zoom-tilat on lueteltu alla. Huom: YPBPR ja HDMI -tiloissa niiden ollessa720p-1080i -tarkkuudella, vain 16:9-tila on käytössä. Suurennustilaa ei voida muuttaa PC-tilassa. Auto Kun kuvasuhteen näyttävä WSS-signaali (Laajakuvasignaali) sisältyy lähetykseen tai signaali tulee ulkoisesta laitteesta, TV muuttaa automaattisesti Zoom-tilan WSS-signaalin mukaisesti.. Kun AUTO-tila ei toimi kunnolla johtuen heikosta WSS-signaalista tai kun haluat muuttaa ZOOM-tilaa, muuta toiseen ZOOM-tilaan manuaalisesti. 16:9 Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan. 16:9 kuvasuhteen kuvat, jotka on kutistettu normaaliksi kuvaksi (4:3 kuvasuhde), käytä 16:9-tilaa palauttaaksesi kuvan alkuperäiseen kokoon. 4:3 Käytä normaalin kuvan (4:3 kuvasuhde) katsomiseen, sillä tämä on sen alkuperäinen muoto. Panoraama Tämä toiminto laajentaa normaalia kuvaa (4:3 kuvasuhde) vasemmalle ja oikealle täyttäen laajakuvan tekemättä siitä kuitenkaan luonnottoman näköistä. Kuvan ylä- ja alaosa ovat hieman leikattu. 14:9 Suurentaa laajakuvan (14:9 kuvasuhde) ruudun ylä- ja alaosiin. A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:42

31 Elokuva Suurentaa laajakuvan (16:9 kuvasuhde) koko ruudulle. Tekstitys Suurentaa laajakuvan (16:9 kuvasuhde) tekstityksellä koko ruudulle. Suurenna Tämä toiminto suurentaa kuvaa. Huom: Voit vaihtaa kuvaa ylös tai alas painamalla / näppäimiä kuvan ollessa suurennettu Panoraama, 14:9, Elokuva- tai Tekstitystilassa. Teksti-TV Teksti-TV järjestelmä lähettää tietoja, kuten uutisia, urheilua ja säätietoja. Huomioi, että jos signali heikkenee, esimerkiksi huonojen sääolosuhteiden takia, voi joitakin tekstivirheitä esiintyä tai Teksti-TV tila loppuu. Teksti-TV:n toimintonäppäimet näkyvät alla: Teksti-TV Päällä-Pois Käynnistää Teksti-TV:n kun sitä painetaan kerran. Kun painat painiketta toisen kerran, teksti TV aktivoi sekoitusominaisuuden. Painamalla uudestaan jätät teksti-tv tilan. PALUU - Hakemisto Valitsee Teksti-TV.n hakemistosivun. Alakoodi Sivut Valitsee mahdolliset alakoodisivut kun Teksti-TV on käytössä. INFO - Näyttö Näyttää piilotetut tiedot (esim. pelien ratkaisut). NÄYTTÖ - Laajennus Paina kerran laajentaaksesi sivun yläosan, paina uudestaan ja sivun alaosa laajenee. Paina näppäintä uudelleen palataksesi normaalikokoon.. P+ / P- ja numerot (0-9) Paina valitaksesi sivu. Huomaa : Useimmilla TV-asemilla sivu 100 on hakemistosivu. Värinäppäimet (PUNAINEN / VIHREÄ / KELTAINEN / SININEN) TV tukee sekä FASTEXT että TOP text -järjestelmiä. Kun nämä järjestelmät ovat käytössä, jaetaan sivut ryhmiin tai aiheisiin. Kun FASTEXT -järjestelmä on käytössä, on osa Teksti-TV:n sivusta värillinen ja se voidaan valita vastaavilla värinäppäimillä. Paina värinäppäintä joka vastaa haluamaasi aihetta. Värillinen kirjoitus tulee esiin näyttäen, mitä värinäppäintä käyttää kun TOP text -lähetys on käytössä. Painamalla P - tai P + näppäintä siirryt seuraavalle tai edelliselle sivulle. Teksti TV tekstitykset Jos painat SUBTITLE-painiketta, teksti TV:n tekstitystiedot näkyvät ruudun oikeassa alaosassa (jos tiedot ovat saatavilla). Voit asettaa haluamasi valinnan korostamalla sitä käyttämällä tai painiketta, ja sen jälkeen painamalla OK-painiketta. Vihjeet Ruudun hoito Puhdista ruutu hieman kostealla, pehmeällä kankaalla. Älä käytä hankaavia liuottimia, koska nämä voivat vaurioittaa TV-ruudun pintaa. Irrota virtajohto puhdistuksen ajaksi. Kun liikutat TV:tä, pidättele sitä kunnolla sen alaosasta. Paikallaan oleva kuva Huomaa, että haamukuva voi näkyä paikallaan olevan kuvan yhteydessä. LCD-TV:n kuva voi jäädä näkyviin hetkeksi. Yritä sammuttamalla TV hetkeksi. Älä jätä pysäytyskuvia ruudulle pitkäksi ajaksi. Ei virtaa Jos TV-järjestelmässä ei ole virtaa, tarkasta virtajohto ja liitäntä seinäpistokkeeseen. Heikko kuvanlaatu Oletko valinnut oikean TV-järjestelmän? Onko TV tai talon antenni liian lähellä maadoittamatonta äänilaitetta tai neon-valoja, jne.? Korkeat rakennukset ja vuoret voivat aiheuttaa haamukuvaa tai kaksoiskuvaa. Joskus voit parantaa kuvalaatua kohdistamalla antennia. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

32 Onko kuva tai Teksti-TV epäselvä? Tarkista, oletko syöttänyt oikean taajuuden. Viritä kanavat uudestaan. Kuvanlaatu voi heiketä, jos kaksi oheislaitetta kytketään TV:seen yhtä aikaa. Irrota yksi oheislaitteista. Ei Kuvaa Onko antenni liitetty oikein? Onko liittimet kunnolla kiinnitetty antenniliittimeen? Onko antennijohto viallinen? Käytetäänkö antennin liittämiseen oikeita liittimiä? Jos olet epävarma, kysy lisätietoja jälleenmyyjältä. Ei kuvaa tarkoittaa, ettei TV vastaanota lähetyksiä. Oletko painanut oikeita näppäimiä kauko-ohjaimessa? Yritä uudestaan. Tarkasta myös, että oikea sisääntulolähde on valittu. Ääni Ääntä ei kuulu. Oletko vahingossa keskeyttänyt äänen painamalla mykistysnäppäintä? Ääni kuuluu vain yhdestä kaiuttimesta. Onko tasapaino säädetty yhdelle puolelle? Katso Äänivalikko. Kauko-ohjain TV ei enää tottele kauko-ohjaimen näppäimiä. Paristot ovat ehkä loppuneet. Jos näin on, voit käyttää yhä TV:n etupaneelissa olevia näppäimiä. Sisääntulolähteet Jos et voi valita sisääntulolähdettä, ei mitään laitetta ehkä ole liitettynä. Tarkasta AV-kaapelit ja liitännät jos olet yrittänyt liittää laitteen. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

33 Liite A: Tietokonetulon tyypilliset näyttötilat Näytön maksimiresoluutio on 1280 x 1200, taajuusalue Hz. Seuraavassa taulukossa on kuvattu tyypillisiä kuvanäyttötiloja: TV ei ehkä tue eri resoluutioita. Tuetut resoluutiot on lueteltu alla. Jos kytket tietokoneen tukemattomaan tilaan, tulee varoitusviesti ruutuun. Resoluutio Taajuus Hakemisto Htai Ver Ver (Hz) Htai (KHz) Standardi VESA VESA VESA VESA VESA VESA VESA MAC VESA VESA VESA VESA MAC VESA VESA VESA VESA VESA Liite B: AV- ja HDMIsignaalien yhteensopivuus (Tulosignaalityypit) Lähde Tuetut signaalit Käytössä PAL 50/60 O EXT-1 NTSC 60 O (SCART) RGB 50 O RGB 60 O FAV PAL 50/60 O NTSC 60 O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O YPbPr 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O 720P 50Hz O HDMI 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 1080P 24 HZ O (X: Ei käytössä, O: Käytössä) Huom: Joissakin tapauksissa, LCD-TV:n signaali ei ehkä näy kunnolla. Ongelma voi johtua yhteensopimattomuudesta lähdelaitteen kanssa (DVD, digi-boksi, jne.). Jos kyseisiä ongelmia esiintyy, ota yhteys jälleenmyyjään sekä lähdelaitteen valmistajaan. Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

34 Liite D: Tuetut tiedostomuodot USB-tilassa Media Elokuva (Lisävaruste) Musiikki Valokuvat Ulkoinen lähde (lisävaruste) Formaatti Huomautukset Tiedostojatke Video Ääni (Maksimitarkkuus/Bittinopeus, jne.) XviD/ 3ivx PCM/MP3 XviD Versio: avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Tukee SP ja ASP -tilaa - - PCM Näytteenottotaajuus: 8K ~ 48KHz.mp3 - MPEG 1/2 Näytteenottotaajuus: 8K ~ 48KHz, Bittinopeus: Layer 1/2/3 32K~320Kbps (MP3) WxH = 14592x12288, enintään 179 Baseline JPEG Megapikselia Tuetut muodot: 444/ 440/ 422/ 420/ Harmaaasteikko.jpg Enintään 4 Megapikselia Progressive JPEG Tuetut muodot: 444/ 440/ 422/ 420/ Harmaaasteikko.srt.smi Tukee tekstitiedostomuotoa, mutta ei kuvatiedostomuotoa Huom: Joidenkin videoiden bittinopeus on suurempi, kuin mitä USB sallii. Siksi joitakin videoita ei voida toistaa. Tietoja käytettyjen laitteiden ja paristojen hävittämisestä [Vain Euroopan unioni] Nämä symbolit tuetteissa tarkoittavat, että niitä ei saa hävittää kotitalousjätteiden mukana. Jos vanhat laitteet tai paristot hävitetään, vie ne käytössä oleviin kierrätys- ja keräyspisteisiin. Akku Huomautus: Merkki Pb paristoissa tarkoittaa, että ne sisältävät lyijyä. Tuotteet Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

35 Tekniset tiedot TV-LÄHETYS PAL/SECAM B/G D/K K I/I L/L KANAVIEN VASTAANOTTO VHF (BAND I/III) UHF (BAND U) HYPERBAND ESIASETETTUJEN KANAVIEN MÄÄRÄ 200 KANAVAILMAISIN Ruutunäyttö RF-ANTENNITULO 75 ohm (epäsymmetrinen) KÄYTTÖJÄNNITE V AC, 50/60 Hz. AUDIO German+Nicam Stereo ÄÄNEN ULOSTULOTEHO (WRMS.) (10% THD) 2 x 2,5 VIRRANKULUTUS (W) 70 W (maks.) < 1 W (Valmiustila) PANEELI 19 Laajakuva MITAT (mm) Syvyys x pituus x korkeus (jalustalla): 118 x 459 x 344 Paino (kg): 5.75 Syvyys x pituus x korkeus (ilman jalustaa): 63 x 459 x 312 Paino (kg): 5.50 Digitaalivastaanotto (DVB-T) Lähetysstandardit: DVB-T, MPEG2,DVB-T, MPEG4 HD i. DEMODULOINTI -Symbolin nopeus: COFDM 2K/8K FFT tilalla. -Modulaatio: 16-QAM - 64-QAM FEC kaikille DVBtiloille (automaattisesti lyödetty) ii. VIDEO -H.264 (MPEG-4 osa 10) pää ja korkeaprofiilitaso 4.1/ MPEG-2 MP@HL videodekooderi. -HD näytön monimuotokykyinen (1080i, 720p, 576p) -CVBS analogiulostulo. iii. AUDIO -MPEG-1 kerros I/II, MPEG-2 kerros II, AAC, HEAAC, AC3 -Tuetut näytteenottotaajuudet ovat 32, 44.1 & 48 khz Digitaalivastaanotto (DVB-C) Lähetysstandardit: DVB-C, MPEG2, DVB-C, MPEG4 i. DEMODULOINTI -Kuvataajuus: 4.0 Msymbols/s to 7.2 Msymbols/s Modulaatio: 16-QAM, 32-QAM,64-QAM, 128-QAM ja 256-QAM ii. VIDEO -Kaikki MPEG2 MP@ML-muodot ylöspäin muunnolla ja suodatuksella CCIR601 muotoon. -CVBS analogiulostulo. iii. AUDIO -Kaikki MPEG1 Layer 1 ja 2 -tilat Tuetut näytteenottotaajuudet ovat 32, 44.1 & 48 khz Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

36 MOBIILITELEVISION KÄYTTÖOHJE Television päällekytkeminen 12 Volttia käyttäen 1. Kytke sikarinsytyttimen liitinkaapeli autosi sikarinsytyttimen istukkaan tai kaapeli, jossa on liittimet auton akkuun, ha tarkista varmasti oikea polaarisuus. 2. Kytke 12 voltin kaapelin toinen puoli tasavirtaiseen 12 istukkaan television takana. Valmiustilan LEDvalo syttyy. 3. Paina -näppäintä, P+ / P- tai numeronäppäintä kauko-ohjaimessa. tai paina tai -P/CH tai P/ CH tai p/ch+ -näppäintä TV:ssä. TV kytkeytyy sitten Päälle. 4. Säädä paras kuva liikuttamalla antennia tai aseta tarvittaessa television kanavat uudelleen. Television sammuttaminen 1. Paina näppäintä kauko-ohjaimessa tai paina -kytkintä TV:ssä, jotta TV kytkeytyy standbytilaan. 2. Kytke kaapelin liittimet ja virtajohtimet pois pistokkeesta. V+ V+ HUOMIO: 12 V Sisääntulo : V- V- Suomi A01_MB37_[FI]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :06:43

37 Sisältö Ominaisuudet Yleiset ominaisuudet Turvallisuustiedot Merkit levyillä Levyjen käsittely Puhdistaminen Lisenssitiedot Miten katsotaan DVD-levyä DVD-Ohjauspaneelin näppäimet Kaukosäätimen yleiskuva Yleinen käyttö Yleinen toisto Perustoisto Ohjeita: Huomautukset toistosta: Asetusvalikon toiminnot Videon asetussivu TV-Tyyppi DivX VOD Kieliasetus OSD KIELI AUDIO LEVYVALIKKO SUBTITLE Ominaisuudet OLETUSARVO DOWNMIX SALASANA (Muuta salasanaa): Vianetsintä Kuvanlaatu on heikko (DVD) Levy ei toistu Väärä näyttökieli Jotkin toiminnot (kuvakulma, Suurennus, jne) eivät toimi Ei kuvaa Ei ääntä Vääristynyt ääni Ei vastausta kauko-ohjaimeen Jos mikään ei toimi Sanojen selitys Laitteen kanssa yhteensopivat levytyypit Tuetut tiedostomuodot Tekniset tiedot Ominaisuudet Yleiset ominaisuudet DVD / CD / CD-R / CD-RW / MP3 / JPEG / MPEG / DivX toisto. NTSC/PAL äänentoisto (levyn sisällön mukaan), LPCM audio koaksaalisen ja optisen digitaali audio ulostulon kautta. (Lisävaruste) Useampi audio (8 mahdollisuutta) (Levyn sisällön mukaan) Useampi Subtitle (32 mahdollisuutta) (Levyn sisällön mukaan) Moni-kulma tuki (9 mahdollisuutta) (Levyn sisällön mukaan) 8 tasoinen lapsilukko Nopea eteenpäin ja taaksepäin kelaus 5 :llä eri nopeudella (2x, 4x, 8x, 16x, 32x) Hidastustoisto 4:llä eri nopeudella (1/2x, 1/4x, 1/8x, 1/16x eteenpäin) Kuva kuvalta toisto eteenpäin. Hakutila Uusinta Koaksiaaliäänen ulostulo (lisävaruste) Kopioitu levy ei ehkä ole yhteensopiva. Huomautus Tämä DVD-soitin ei ehkä tue joitakin MP3 tallennuksia johtuen eroista tallennusmuodossa tai levytyypistä. Lue MP3 toiston ohjeet. CD-AD menetelmällä tallennetut CD-R/CD-RW voidaan toistaa. Jotkin CD-R/CD-RW levyt voivat olla yhteensopimattomia johtuen laser-säteen havaitsemisesta ja levyn muotoilusta. DVD-Video menetelmällä tallennetut DVD-R/ RW levyt voidaan toistaa. Jotkin DVD-R/RW levyt voivat olla yhteensopimattomia johtuen laser-säteen havaitsemisesta ja levyn muotoilusta. Jotkin levyt voivat olla yhteensopimattomia JPEG Viewer toiminnon kanssa johtuen eri tallennusmuodosta tai levyn tilasta. Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:13

38 Turvallisuustiedot HUOMAUTUS DVD-soitin on luokan 1 lasertuote. Laite käyttää näkyvää lasersädettä joka voi aiheuttaa haitallista säteilyaltistusta. Käytä laitetta ohjeiden mukaisesti. Puhdistaminen Ennen toistoa, puhdista levy puhdistuskankaalla. Pyyhi levy keskeltä ulospäin. CLASS 1 LASER PRODUCT Valmistettu Dolby Laboratories lisenssillä. Dolby, ja double-d symbolit ovat Dolby Laboratories tavaramerkkejä. SÄHKÖISKUN VAARA Nuolipäinen salama kolmiossa on tarkoitettu ilmaisemaan käyttäjälle eristämättömän vaarallisen jännitteen olemassa olosta laitteen sisällä ja joka voi olla riittävä aiheuttamaan sähköiskun henkilöille. Huutomerkki kolmiossa tarkoittaa tärkeiden huolto ja toiminto-ohjeiden olemassa oloa käyttöohjeissa. Merkit levyillä Levyjen käsittely Pitääksesi levy puhtaana, pitele sitä reunoista. Älä koske pintaan. Älä aseta paperia tai teippiä levylle. Jos levyllä on jotain aineita kuten liimaa, poista se ennen käyttöä. Älä käytä pesuaineita, kuten benseeni, tinneri, kaupallisia pesuaineita tai anti-stattisuus suihketta jotka on tarkoitettu vinyyli-levyille. Lisenssitiedot Tämä tuote sisältää tekijänoikeussuojattua teknologiaa jotka on suojattu tietyillä Yhdysvaltain patenteilla ja muilla immateraalioikeuksilla jotka omistaa Macrovision Corporation ja muut oikeuden omistajat. Näiden tekijänoikeussuojattujen teknologioiden käytön on oltava Macrovision Corporation:in valtuuttama, ja on tarkoitettu kotikäyttöön tai rajoitetulle yleisölle jos muuten ei Macrovision Corporation;in valtuuttama. Takaisinmallinnus tai purkaminen on kielletty. Miten katsotaan DVD-levyä Kun levy asetetaan levyalustalle, aseta se kuvapuoli ylöspäin. Älä altista levyä suoralle auringonvalolle, tai lämpölähteille, kuten lämpöpuhaltimet, tai jätä sitä kuumaan autoon. Käytön jälkeen, aseta levy takaisin koteloon. Kun TV avataan, kytke ensin DVD-lähteeseen käyttämällä SOURCE-näppäintä kauko-ohjaimessa. Paina toistonäppäintä kauko-ohjaimessa tai etupaneelissa. Jos levyalustalle ei ole levyä, aseta ensin DVD-levy ja paina Toista. Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:14

39 DVD-Ohjauspaneelin näppäimet A. Levyalusta B. Toisto / Tauko Toistaa/taukoaa levyn. Kun DVD-valikko (root menu toiminto) on käytössä, tämä näppäin toimii valintanäppäimenä (valitsee korostetun kohdan valikossa) jos ei kielletty levyllä. C. Pysäytä / Poista levy Pysäytä levyn toisto / poista tai lataa levy. Huom: Et voi poistaa levyä kauko-ohjaimesta. Kun tiedostoa toistetaan, tulee STOP-näppäintä painaa kolme kertaa levyn poistamiseksi. Kaukosäätimen yleiskuva 1. Valmiustila 2. Numeronäppäimet 3. Palaa takaisin 4. Kielivalinta (Aseta kieli) 5. Näyttöaika / DVD-valikko 6. Tyhjä 7. Seis 8. Ei toimintoa 9. Pikakelaus taaksepäin 10. Pikakelaus eteenpäin 11. Ohje 12. Suurenna 13. Uusinta 14. Päävalikko 15. Menu 16. Otsikko 17. OK / Valitse 18. Navigointinäppäimet 19. Tekstitys 20. Kuvakulma 21. Hakutila 22. Toista 23. Tauko 24. Ohita seuraava 25. Ohita edellinen Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:15

40 Yleinen käyttö Voit hallita DVD-, elokuva CD:n, musiikki- tai valokuva CD:n sisältöä kaukosäätimen näppäimillä. Alla on kuvattu tavallisimmat kaukosäätimen näppäinten toiminnot. Kaukosäätimen näppäimet DVD Toisto Elokuva Toisto Kuvien toisto Musiikin toisto Toista Toista Toista Toista Tauko Tauko Tauko Tauko Seis Seis Seis Seis / Ohitus taakse- Ohitus taakse- Edellinen/seu Edellinen/seuraava /eteenpäin /eteenpäin raava / Siirtää suurennettua kuvaa vasemmalle tai oikealle (jos käytettävissä) / Korostaa valikkokohdan. / Siirtää suurennettua kuvaa ylös tai alas (jos käytettävissä) / Pikakelaus eteenpäin /Pikakelaus taaksepäin ANGLE Muuttaa Näyttää kohtauksen eri kulmista (jos diaesityksen käytettävissä) tehostetta (riippuu X sisällöstä) C Poistaa numerot (Jos käytettävissä). DISPLAY Näyttää ajan / Näyttää pääasetusvalikon INFO Aikalaskimen tilan asetus (toiston aikana). Paina toistuvasti vaihtamiseksi tilojen välillä. LANG. Äänikieli. X X VALIKKO OK / SELECT REPEAT RETURN ROOT SEARCH MODE (*) SUBTITLE SWAP TITLE ZOOM Kohtauksen tai ajan suora valinta. Näyttää TV-valikon. Siirry/näytä/toista Näyttää uusintatoiminnot. Palauttaa edelliseen valikkoon (jos käytettävissä). Palauttaa edelliseen juurikansioon (jos käytettävissä). Valitsee halutun tiedoston. Tekstitys päällä-pois päältä. Paina toistuvasti vaihtamiseksi tekstitysten välillä. Näyttää levyvalikon (jos käytettävissä). Medialähteen valinta Näyttää levyvalikon (jos käytettävissä). X X Valitsee halutun tiedoston. Suurentaa kuvan. Paina toistuvasti vaihtamiseksi suurennusten välillä. Muut toiminnot-näppäinyhdistelmät (Toiston aikana) + Hitaasti eteenpäin. [ + ] + Asettaa hitaasti eteenpäin nopeuden. + Asettaa nopeaa eteenpäin nopeuden. + Asettaa nopeaa taaksepäin nopeuden. + Vahvistaa pysäytyksen. + Paina tistuvasti siirtyäksesi eteenpäin manuaalisesti. (*) Voit vaihtaa otsikkoon painamalla numeronäppäintä. Paina 0 ja numeronäppäintä valitaksesi yhden numeron luvun (esimerkiksi: valitaksesi 5, paina 0 ja 5. X X Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

41 Yleinen toisto Perustoisto 1. Paina virtanäppäintä 13. Diaesitys poistuu käytöstä kun ZOOM tila käynnistetään. Asetusvalikon toiminnot Videon asetussivu 2. Aseta levy levyalustalle. Levyalusta sulkeutuu automaattisesti ja toisto alkaa jos levylle ei ole tallennettu valikoita. Valikko ilmestyy TV-ruutuun hetken kuluttua tai elokuva alkaa elokuva-yhtiön mainoksen jälkeen. Tämä riippuu levyn sisällöstä ja voi vaihdella. Huomaa: Vaiheet 3 ja 4 ovat käytössä vain jos valikko on tallennettu levylle. 3. Paina / / / tai numeronäppäimiä TV-Tyyppi valitaksesi haluamasi nimen. TV-tyyppi voi olla vain PAL. TV tukee myös NTSCsignaalia; 4. Paina SELECT. mutta signaali muunnetaan PAL-tilaan kun Toisto alkaa. Toistettavana voi olla elokuva, valokuva se ilmestyy ruutuun. tai jokin alivalikko levystä riippuen. DivX VOD Ohjeita: DivX VOD tarjoaa laadukkaan ja kuvanlaadun Jos näppäintä vastaava toiminto on kielletty, näkyy Kieliasetus näytöllä. Huomautukset toistosta: 1. Ääni ei kuulu pikakelauksen aikana. 2. Ääntä ei kuulu hidastustoiston aikana. 3. Hidastustoisto taaksepäin ei ole mahdollista. 4. Joissakin tapauksissa tekstityskieli ei vaihdu välittömästi valittuun 5. Jos haluamaasi kieltä ei tule esiin painettuasi OSD KIELI painiketta useasti, tarkoittaa se ettei kyseistä Voit valita soittimen valikkokielen 6. kieltä ole tallennettu levylle. AUDIO Kun soitin käynnistetään uudestaan tai Voit valita oletusäänikielen jos se on tallennettu levy vaihdetaan, tekstityskieli palautuu DVD-levylle. automaattisesti alkuperäisasetukseen. 7. Jos kieli valitaan jota ei ole tallennettu levylle, LEVYVALIKKO muuttuu tekstityskieli levyn ensimmäiseen Voit valita DVD-levyvalikon näistä kielistä. Levyn kieleen. valikko näkyy valitulla kielellä jos se on tallennettu 8. Yleensä rämä tapahtuu muutettaessa toiseen DVD-levylle. kieleen, eli perut tekstityksen painamalla tätä SUBTITLE painiketta kunnes Subtitle Off tulee ruutuun. Voit valita oletustekstityskielen jos se on tallennettu 9. Jos virta katkaistaan tai levy poistetaan, palaa DVD-levylle. äänikieli alkuperäisasetukseen.. Jos tätä kieltä ei ole tallennettu levylle, voidaan vain levylle Ominaisuudet tallennettuja äänikieliä kuunnella. 10. Joissakin DVD-levyissä ei ehkä ole aloitus- ja/ tai nimivalikoita 11. Askellus taaksepäin ei ole mahdollista. 12. Vihje: Jos yrität syöttää suuremman numeron kuin toistettavan nimen kokonaisaika, hakuruutu katoaa ja Input Invalid viesti näkyy ruudun vasemmassa yläkulmassa. Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

42 OLETUSARVO Jos valitset RESET ja painat SELECT, ladataan tehdasasetukset. Lapsilukkotaso ja lapsilukon salasana eivät muutu. DOWNMIX Tämä tila voidaan valita kun TV:n digitaalinen ääniulostulo on käytössä. SURROUND: Surround-ääni. STEREO: Kaksikanava-stereo. LAPSILUKKO (Lapsilukon tasot) Joidenkin DVD-levyjen toisto voi olla rajoitettua ikärajan mukaan. Lapsilukko toiminnolla vanhemmat voivat rajoittaa katsomista. Lapsilukko voidaan asettaa kahdeksalle eri tasolle. Taso 8 ADULT säädöllä voit katsoa koko DVDlevyn sisällön ohittamalla DVD-levyn lapsilukkotason. Voit katsoa DVD-levyjä joissa on sama tai alempi lapsilukkotaso kuin vain soittimen taso. SALASANA (Muuta salasanaa): Tällä toiminnolla voit muuttaa salasanaa. Muuttaaksesi salasanaa on sinun ensin syötettävä vanha salasana. Kun olet syöttänyt vanhan salasanan, voit syöttää uuden, 4-numeroisen, salasanan. Käytä C-näppäintä poistaaksesi väärä numero. Huomaa: Salasanan tehdasasetus on Sinun on aina syötettävä XXXX digitaalinen salasana kun haluat muuttaa lapsilukon tasoa. Jos olet unohtanut salasanan, ota yhteys tekniseen apuun. Vianetsintä Kuvanlaatu on heikko (DVD) Tarkasta, ettei DVD-levyn pinta ole vahingoittunut. (Naarmut, sormenjäljet, jne.) Puhdista levy ja yritä uudestaan. Katso ohjeita kohdassa Huomautukset levyllä puhdistaaksesi levyn oikealla tavalla. Tarkista, että levy on asetettu kuvapuoli ylöspäin. Kostea DVD-levy tai kondensaatio voi vaikuttaa laitteeseen. Odota 1-2 tuntia valmiustilassa jotta laite kuivaa. Levy ei toistu Ei levyä laitteessa. Aseta levy levyalustalle. Levy syötetty väärin. Tarkista, että levy on asetettu kuvapuoli ylöspäin. Vääräntyyppinen levy. Laite ei voi toistaa CD-ROM levyjä jne. DVD-levyn aluekoodin on vastattava soittimen aluekoodia. Väärä näyttökieli Valitse kieli asetusvalikosta. Ääni- tai tekstityskieliä ei voida vaihtaa. DVD-levylle ei ole tallennettu useita kieliä. Yritä kielien vaihtamista DVD-levyn valikosta. Joissakin DVD-levyissä ei näitä asetuksia voida vaihtaa kuin levyn valikosta Jotkin toiminnot (kuvakulma, Suurennus, jne)eivät toimi Toiminnot eivät ole käytössä DVD-levyllä. Kuvakulmaa voidaan vaihtaa vain sen kuvakkeen näkyessä. Ei kuvaa Oletko painanut oikeita painikkeita kaukoohjaimessa? Yritä uudestaan. Ei ääntä Tarkasta äänenvoimakkuus. Tarkista, ettet vahingossa ole sulkenut ääntä. Vääristynyt ääni Tarkista, että sopiva kuuntelutila on valittu. Ei vastausta kauko-ohjaimeen Tarkista kauko-ohjaimen tila. Tarkista paristot. Vaihda paristot. Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

43 Jos mikään ei toimi Jos olet yrittänyt kaikkia yllä mainittuja toimenpiteitä ja mikään ei toimi, yritä sammuttamalla TV tai DVD ja kytkemällä se takaisin päälle. Jos tämäkään ei auta, ota yhteys TV tai DVD-soittimen jälleenmyyjään tai huoltomieheen. Älä koskaan yritä korjata TV tai DVD:tä itse. Sanojen selitys Kuvakulma DVD-levylle on tallennettu kohtauksia jotka on kuvattu useasta kuvakulmasta (sama kohtaus edestä, vasemmalta, oikealta, jne.) Tällaisilla levyillä voidaan ANGLE-näppäimellä katsoa kohtauksia eri kuvakulmista. Kappalenumero Nämä numerot on tallennettu DVD-levyille. Jos nimi on jaettu useaan osaan, kaikki numeroitu, voidaan tietty kohta hakea nopeasti näillä numeroilla. DVD Tämä viittaa pakattuun optiseen levyyn jolle on tallennettu korkealaatuista kuvaa ja ääntä digitaalisesti.. Sisältää myös uuden videon pakkausteknologian (MPEG II) ja pakatun tallennustekniikan. DVD-levylle voidaan tallentaa korkealaatuista pitkäkestoista kuvaa (esimerkiksi kokonainen elokuva). DVD koostuu kahdesta 0.6-mm levystä, jotka on liitetty yhteen. Mitä ohuempi levy, sen korkeampi on pakkausmuoto jota levyllä voidaan käyttää, DVDlevyllä on suurempi kapasiteetti kuin tavallisilla 1,2 mm paksuisilla levyillä. Koska kaksi levyä on liitetty yhteen, on tulevaisuudessa mahdollista käyttää kaksipuolista levyä kaksinkertaistamaan tallennuskapasiteetin. Tekstitys Sanarivit ruudun alaosassa jotka kääntävät tai kuvaavat puhetta. Nämä on tallennettu DVDlevyille. Aikanumero Näyttää soittoajan joka on kulunut levyn tai raidan alusta. Sitä voidaan käyttää tietyn kohtauksen hakuun nopeasti. (Kaikilla levyillä aikahaku ei ole sallittua. Tämä määrittää levyn valmistaja). Nimen numero Nämä numerot on tallennettu DVD-levyille. Kun levy sisältää enemmän kun kaksi elokuvaa, on elokuvat nimetty nimi 1, nimi 2, jne. Raitanumero Nämä numerot ilmaisevat Ääni-CD:lle tallennettuja raitoja. Se mahdollistaa tietyn raidan hakemisen nopeasti. Dolby Digital Monet elokuvateatterit on varustettu 5.1 kanavaisella surround.järjestelmällä. Sama teknologia on nyt käytettävissä kotona. Nauttiaksesi 5.1-kanava äänestä on DVD-soitin liitettävä ulkoiseen Dolby Digital dekooderiin digitaaliulostulojen kautta (joko koaksiaali tai optinen). Dolby Pro Logic Tämä on Dolby Laboratories kehittämä teknologia Dolby Surround koodattujen ohjelmien purkamiseksi tehokkaasti. Dolby Surround ohjelmissa on neljä äänikanavaa (Vasen, Keski, oikea ja Surround) koodattuna vakio 2-kanava stereosignaaliin. Takakanava on monoauraalinen. LPCM LPCM tarkoittaa Pulse Code Modulation ja on digitaaliääni. MPEG Lyhenne sanoista Moving Picture Experts Group. Tämä on kansainvälinen liikkuvan kuvan pakkausstandardi. Joillekin DVD-levyille digitaalinen ääni on tallennettu tässä muodossa. DivX DivX on digitaalinen kuvanpakkausteknologia joka perustuu MPEG-4 ja on DivX Networks Inc kehittämä. Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

44 Laitteen kanssa yhteensopivat levytyypit Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

45 Tuetut tiedostomuodot Media Elokuva (Lisävaruste) Musiikki Valokuvat Tiedostojatke.mpg/.dat/.vob Formaatti Huomautukset Video Ääni (Maksimitarkkuus/Bittinopeus, jne.) MPEG1 MPEG2 MPEG Layer 1/2/3 MPEG2 XviD/ 3ivx PCM/MP3 XviD Versio: / DivX 3.1.x, 4.x, 5.x.avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Tukee SP ja ASP -tilaa - - PCM Näytteenottotaajuus: 8K ~ 48KHz.mp3 - MPEG 1/2 Näytteenottotaajuus: 8K ~ 48KHz, Bittinopeus: Layer 1/2/3 64K~320Kbps (MP3) WxH = 8902x8902 enintään 77 Megapikselia Baseline JPEG Tuetut muodot: 444/ 440/ 422/ 420/ Harmaaasteikko.jpg Enintään 4 Megapikselia Progressive JPEG Tuetut muodot: 444/ 440/ 422/ 420/ Harmaaasteikko.srt Ulkoiset.smi tekstitykset.sub (Lisävaruste).ssa.ass Huomaa: Kaikkia DivX-formaatteja ei ehkä tueta. Tekniset tiedot Tukee tekstitiedostomuotoa, mutta ei kuvatiedostomuotoa Tuetut levytyypit Videotyyppi Äänityyppi Ääniulostulo DVD: SS/SL 4.7 (DVD-5) CD-DA SS/DL 4.7 (DVD-9) CD-R DS/SL 4.7 (DVD-10) CD-RW DS/DL 4.7 (DVD-18) MP-3/JPEG MPEG-2 Video Standard Decoding (MPEG-1 tuettu) Kokoruudun Videonäyttö 720 x 576 (PAL) & 720 x 480 (NTSC) pikselia 50 ja 60 Hz ruudun uudistusarvo (PAL & NTSC) Digitaalinen bittivirran nopeus 108Mbittiä/sek. Viivaresoluutio yli 500 viivaa Dolby Digital Decoding MPEG Multichannel Decoding LPCM Digitaalinen ääniulostulo: IEC 958 TOSLINK Analogi ulostulot: 24 bit /48, 44.1kHz down-sampling DAC Suomi A01_MB37_[FI]_(02-DVD)_WDIVX_1900UK_ _ indd :07:16

46 Innehåll Funktioner Tillbehör Inledning Förberedelse Säkerhetsföreskrifter Ström Strömkabel Fukt och vatten Rengöring Ventilation Hetta och lågor Blixtar Utbytesdelar Service Avfallshantering Information för konsumenter i EU-länder Koppla ur enheten Hörlursvolym Installation LCD-skärm Varning Översikt av fjärrkontrollen Tv:ns funktionsknappar Överblick över anslutningarna- Bakanslutningar. 49 Överblick över anslutningarna- Sidoanslutningar 50 Strömanslutning Antennanslutning Användning av USB-ingången på sidan Anslutning av USB-minne Ansluta LCD-TV:n till en PC Ansluta en DVD-spelare Använda AV-anslutningarna på sidan Använda andra kontakter Ansluta annan utrustning via Scart Sätta in batterier i fjärrkontrollen Slå på och slå av TV:n Slå på TV:n Slå av TV:n Val av ingång Grundläggande funktioner Använda tv:ns knappar Använda fjärrkontrollen Inledande inställningar Allmän användning Informationsremsa Elektronisk programguide (EPG) Programval Analog Text-TV Widescreen TV-ns menysystem Kanallista Navigera genom hela kanallistan Flytta kanalerna i kanallistan Radera kanalerna i kanallistan Ändra namn på kanaler Aktivera lås på kanaler Ställa in favoriter Programguide Timers Gemensamt gränssnitt (Common Interface) TV-inställning Inställning Konfiguration Tidsinställningar (**) Språkinställningar Språkinställningar Videospelning (tillval) Analogt TV-menysystem Bildmenyn (Picture Menu) Ljudmenyn Egenskaper-menyn Installationsmenyn (Install Menu) Installationsmenyn i AV-läge Programtablå Källmeny Menysystem för datorläge PC-positionsmenyn (PC Position Menu) Visa tv-information Tyst-funktion Val av bildläge Frysa bild Zoom-lägen Text-TV Tips Bilaga A: Typiska visningslägen via PC-ingång Bilaga B: AV- och HDMI Signalkompabilitet (Ingångssignaltyper) Bilaga D: Stödda fi lformat för USB-läge Specifi kationer Digital Reception (DVB-T) Digital Reception (DVB-C) INSTRUKTIONSMANUAL FÖR MOBILTV Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:28

47 SLEEP FAV SCREEN LANG. EPG INFO SOURCE PRESETS SUBTITLE / Funktioner Färg-LCD TV med fjärrkontroll. Fullt integrerad digital-tv (DVB-T - MPEG2) (DVB-T- MPEG4) (DVB-C - MPEG2) (DVB-C- MPEG4). Två HDMI-anslutningar för digitala ljud- och bildsignaler. Denna anslutning är även avsedd att stöda HD-signaler (högupplöst tv, också kallat HDTV). USB-ingång. 200 program från VHF, UHF. (analog). 500 program för digitalläge (IDTV). Integrerad tuner kompatibel med TNT HD, MPEG 2/MPEG 4. OSD-menysystem. Ett Scart-uttag för anslutning av extern utrustning (DVD-spelare, tv-spel, ljudsystem osv.) Stereoljud. (German+Nicam) Text-tv, Fastext, TOP-text. Anslutning for hörlurar. Automatiskt programsystem (APS). Manuell inställning framåt eller bakåt. Insomningstimer. Barnlås. Automatisk ljudavstängning när ingen kanal tas emot. NTSC-uppspelning. AVL (automatisk volymbegränsning; Automatic Volume Limiting). När det inte fi nns någon mottagning övergår tv:n automatiskt till viloläge efter 5 minuter. PLL (frekvensökning). PC-ingång för anslutning av dator. Plug&Play för Windows 98, ME, 2000, XP och Vista. Ljudlinjeutgång. Spelläge (Game Mode; valfritt) Tillbehör RETURN MENU Fjärrkontroll Inledning Batterier 2 stycken AAA Instruktionsbok Tack för att du har valt denna produkt. Instruktionsboken innehåller anvisningar om hur du ska använda TV:n. Innan du använder TV:n bör du läsa instruktionerna noga. Spara instruktionsboken så att du kan kolla upp saker i den i framtiden. Förberedelse God ventilation kräver att du lämnar minst 10 cm avstånd runt tv:n. För att förhindra fel eller säkerhetsrisker bör du inte placera föremål på apparaten. Använd denna apparat endast i rumstemperatur. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:28

48 Säkerhetsföreskrifter Läs följande rekommenderade säkerhetsföreskrifter noggrant för din egen säkerhet. Ström Använd alltid den medföljande AC-adaptern. Använd endast med den specifi cerade strömkällan på AC-adaptern. Under användning kan AC-adaptern bli varm på höljets yta. Det är normalt, det är inget tekniskt fel. Täck inte AC-adapterns låda med något material under användning. Lämna (minst) 15 cm mellanrum runt AC-adaptern. Informationsmärkning och säkerhetsföreskrifter står på AC-adapterns hölje. VARNING: När apparaten inte används under en längre tid, se till att koppla bort apparaten från vägguttaget. Strömkabel Placera inte TV-apparaten, möbler etc på strömkabeln (huvudkabeln) eller kläm eller böj inte kabeln. Hantera kabeln med kontakten. Dra inte ut strömkabeln genom att dra i kabeln och rör aldrig kabeln med våta händer då detta kan orsaka kortslutning eller elektriska stötar. Gör aldrig en knut på kabeln eller knyt fast den med andra kablar. Strömkabeln ska placeras på ett sådant sätt att den inte riskerar att trampas på eller klämmas. Om kabeln skadas och behöver bytas ut ska kvalifi cerad personal göra detta. Fukt och vatten Använd inte TV-apparaten på fuktiga platser (undvik badrum, köksbänk och i närheten av diskmaskin). Utsätt inte enheten för regn eller vatten, då detta kan vara farligt, och placera inga objekt fyllda med vätska ovanpå TV-apparaten. Undvik stänk och dropp. Om något solitt eller flytande objekt hamnar i kabinettet, lossa strömkabeln från TV:n och vägguttaget och låt kvalificerad personal undersöka TV:n innan den används igen Rengöring Före rengöring bör du koppla ur adaptern från vägguttaget. Använd inga flytande rengöringsmedel eller aerosoler. Använd en mjuk och torr trasa Ventilation Springorna och öppningarna på TV-apparaten är avsedda för ventilation och för pålitlig funktion. För att förhindra överhettning får inte dessa öppningar blockeras eller täckas på något sätt. Hetta och lågor Apparaten får inte placeras i närheten av öppen held och extrema värmekällor som elektriska värmefl äktar. Se till att inga öppna lågor, såsom tända ljus, placeras ovanpå TV-apparaten. Batterier får inet utsättas för hetta, såsom solljus, eld eller liknande. Blixtar I händelse av storm och blixtar eller om du reser bort, dra ur strömkabeln från vägguttaget. Utbytesdelar När utbytesdelar krävs, se till att serviceteknikern har använt utbytesdelar som specifi cerats av tillverkaren eller har samma specifi kationer som originaldelarna. Felaktiga delar kan resultera i brand, elektriska stötar eller andra skador. Service Överlåt all service till kvalifi cerad personal. Avlägsna inte skyddet själv då detta kan resultera i elektriska stötar. Avfallshantering Avfallsinstruktioner: Förpackningen och förpackningshjälpmedeln är återvinningsbara och ska återvinnas. Förpackningsmaterial såsom foliepåsar ska hållas borta från barn. Batterier, inkluderat tungmetallfria, får inte kasseras med hushållssoporna. Kassera använda batterier på ett miljövänligt sätt. Kontrollera vilka regler som gäller hos dig. Lampan i LCD-panelen innehåller en liten mängd kvicksilver; följ de lokala reglerna och föreskrifterna för kassering. Information för konsumenter i EUländer Den här symbolen på produkten eller på förpackningen innebär att din elektriska eller elektroniska enhet ska kasseras separat från hushållsavfallet. Det fi nns särskilda återvinningsplatser för dessa produkter. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:29

49 För mer information, kontakta din lokala myndighet eller återförsäljare. Koppla ur enheten Huvudkontakten används för att koppla ur TV:n från strömmen. Hörlursvolym Högt ljudtryck från hörlurar kan orsaka hörselskador. Installation För att förhindra skador ska denna enhet säkert anslutas till vägguttaget i enlighet med installationsinstruktionerna när den monteras på väggen (om alternativet är tillgängligt)). LCD-skärm LCD-panelen är en högteknologisk produkt med omkring en miljon tunna fi lmtransistorer, vilka ger dig fina bilddetaljer. Vissa Tillfälligt kan ett fåtal icke aktiva pixlar synas på skärmen som fi xerade blå, gröna och röda punkter. Noterara att dessa inte påverkar prestandan på din produkt. Varning Lämna inte din TV i standby- eller arbetsläge när du lämnar ditt hem Anslutning till ett TVdistributionssystem (Kabel TV osv.) från tuner Apparater som är kopplade till byggnadens skyddsjordning genom nätanslutning eller genom andra apparater med en anslutning till skyddsjordning och till ett TV-distributionssystem med koaxialkabel kan under vissa omständigheter utgöra en brandrisk. För att jorda antennsystemet ordentligt måste kabeljordningen anslutas till byggnadens jordningssystem. Observera att anslutningen skall följa IEC och IEC normerna som kräver att jordningen sker så nära som möjligt kabelanslutningen.. Anslutning av jordningsskydd till nätuttaget Se till att anslutningen är ordentligt jordad. Anslut endast AC-adaptern till ett uttag med jordade kontakter med medföljande strömkabel. Om medföljande kontakt inte passar i vägguttaget bör du kontakta en kompetent elektriker som kan byta ut det. Svenska Anslut jordsladden ordentligt. A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:30

50 Översikt av fjärrkontrollen Vänteläge (Standby) Bildstorlek Insomningstimer Sifferknapparna Exit (i text-tv-läge) / Indexsida (i text-tv-läge) Markör upp / Sida upp(i text-tv-läge) Markör vänster Program upp (Program ned i DTV-läge) Program upp (Program ned i DTV-läge) 10. Mono-stereo /Dual I-II / Vald språk (*) (i DTVläge) (*) 11. Föregående program / SWAP 12. Elektronisk programguide (i DTV-läge) 13. Markör höger / Sida upp(i text-tv-läge) 14. Val av bildläge 15. Val av källa 16. Röd (Ljudmeny) / Byt kanallista (i DTV-läge) 17. Tid / Bild / Textning på/av (i DTV-läge) (*) 18. Gul / Funktion / Vald språk (i DTV-läge)(*) 19. Meny på/av 20. Blå / Installationsmeny / Favourite Mode (*) ( i DTV-läge) 21. OK / Kanallistan(i DTV-läge) / Hold (i text-tvläge) 22. Markör höger / Sida upp(i text-tv-läge) 23. Markör ned / Sida ned (i text-tv-läge) 24. Volym upp 25. Volym ned 26. Tyst läge 27. Text-TV / Mix 28. Textning på-av (i DTV-läge) / TXT Textning 29. FAV (*) (Favoriter val)(i DTV-läge) 30. Spelknapparna för Mediebläddraren (i DTVläge). (*) Bara i EU-länder. Anm. Knappar som inte indikeras med siffra i fjärrkontrollsbilden, är inte aktiva i TV-läge. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:30

51 Tv:ns funktionsknappar Standby-knapp TV/AV-knapp Program Upp/Ned knappar 4. Volym Upp/Ned knappar Anm.: Tryck på / knapparna samtidigt för att visa huvudmenyn. Överblick över anslutningarna- Bakanslutningar 1. SCART-uttaget in- eller utgångar för externa enheter. Koppla SCART-kabeln mellan SCART-uttaget på TV:n och SCART-uttaget på din externa enhet (så som en dekoder, en Video eller en DVD spelare). Obs: Om en extern apparat anslutits via ett SCART -uttag växlar TV: n automatiskt till AV-modus. 2. Komponentvideoingångar (YpBPr) används för att ansluta med komponentvideo. Med komponentvideo/ljud-ingångarna kan du ansluta enheter med komponentutgång. Anslut komponentvideokabeln mellan tv:ns KOMPONENTVIDEOINGÅNGAR och komponentvideoutgångarna på den andra enheten. När du ansluter måste du kontrollera att bokstäverna på din tv ( Y, Pb, Pr ) stämmer överens med kontakterna på den externa enheten. 3. PC/YpbPr-ljudingångar används för att ta emot ljudsignaler från en dator eller en enhet som ansluts till tv:n via YPbPr. Anslut datorns ljudkabel till tv:ns AUDIO INPUTS (LJUDINGÅNGAR) för att ta emot ljud från datorn. Anslut den andra enhetens ljudkabel till tv:ns AUDIO INPUTS (LJUDINGÅNGAR) för att aktivera komponentljud. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:31

52 4. S/PDIF Out skickar ut digitala ljudsignaler från den för tillfället använda källan. Använd en S/PDIF koaxialkabel för att överföra ljudsignaler till en apparat som har S/PDIF-ingång.Du bör även ställa in alternativet SPDIF Out i Ljudmenyn till PÅ. 5. RF Input ansluts med antenn eller kabel. Observera att om du använder en digitalbox eller DVD-spelare/VCR, ska du ansluta antennkabeln via denna enhet till tv:n med lämplig antennkabel enligt bilderna på följande sidor. V+ V+ 6. DC 12 V-ingången används för att ansluta adaptern/transformatorn V- V-. 7. Audio Line Outs (ljudlinjeutgångar) skickar ljudsignaler till en extern ljudenhet, t.ex. ett extra ljudsystem. För att använda externa högtalare med din tv ansluter du dem till AUDIO LINE OUTS (ljudlinjeutgångarna) på tv:n med en ljudkabel. Obs: Linjeutgångarna kan inte användas i HDMI-källa. Använd SPDIF istället. 8. PC-ingång (datoringång) för anslutning av en dator till tv:n. Anslut datorn till PC-ingången med en datorkabel (för bildskärm). 9. HDMI 1: HDMI-ingång HDMI-ingångar för anslutning av enheter som har HDMI-uttag. Din tv kan visa High Defi nition-bilder (HD) från t.ex. digitalboxar eller DVD-spelare, om de stödjer HD. Dessa apparater måste vara anslutna via HDMI-uttaget eller komponentuttaget. Dessa uttag kan acceptera 480i, 480p, 576p, 576i, 720p, 1080i, 1080p signaler. Ingen separat ljudanslutning behövs för HDMI-till-HDMI-anslutningar. Överblick över anslutningarna- Sidoanslutningar 1. CI-uttag används för att sätta i ett CI-kort. Ett CI-kort gör så att du kan titta på alla de kanaler som du abonnerar på. Se avsnittet CA (Conditional Access) för ytterligare information. 2. USB-ingång (fungerar endast i DTV-läge) 3. Hörlurs-uttaget används för att koppla hörlurar till systemet. Koppla hörlurar till uttaget (märkt HEADPHONE) för att lyssna på ljudet från tv:n via hörlurar (tillval). 4. Videoingången används till att ansluta videosignaler från externa enheter. Anslut videokabeln mellan TV:ns VIDEO IN och enhetens VIDEO OUT -uttag. 5. Ljudingångarna (Audio) används för att ta emot ljudsignaler från externa enheter. Anslut ljudkabeln från AUDIO OUT-uttaget på den andra enheten till AUDIO INuttaget på TV:n. Obs: Om du ansluter en enhet via VIDEO IN, bör du dessutom använda AUDIO IN (alltså ljudingångarna) för att föra över ljudet. Strömanslutning VIKTIGT! Tv:n är avsedd för drift vid 12 V likström, 50 Hz. Den medföljande transformatorn måste användas. Anslut transformatorn till ett uttag med V växelström 50/60 Hz. Efter uppackning, låt TV-apparaten uppnå normal rumstemperatur innan du ansluter till eluttaget. Till INGLNG FÖR LIKSTRÖM 12 V AC adapter Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:32

53 Antennanslutning Anslut antenn- eller kabel-tv-kabeln till ANTENNINGÅNGEN på TV:ns baksida. Ansluta LCD-TV:n till en PC Du kan ansluta en dator för att visa datorns bild på tv:n. Stäng av både datorn och skärmen innan anslutningen utförs. Använd en 15-stifts D-sub-skärmsladd för att ansluta datorn till tv:n. När anslutningen är klar växlar du till datorn som källa för tv:n. Se avsnittet Val av ingång. Ställ in upplösningen efter dina visuella preferenser. Information om upplösning fi nns som en bilaga. Användning av USB-ingången på sidan Du kan ansluta USB-enheter till TV:n genom dess USB-ingångar. Funktionen gör det möjligt för dig att titta på/spela JPG-, video- och MP3-fi ler lagrade på en USB-sticka. Vissa typer av USB-enheter (T ex. MP3-spelare) är inte kompatibla med denna TV. Säkerhetskopiera fi lerna innan anslutning til TV:n för att förhindra möjlig förlusta av data. Märk, att tillverkaren inte är ansvarig för förlorad data. Dra inte ut USB:n under uppspelningen av en fi l. VARNING: Att snabbt ansluta eller dra ut USB:n är farligt. Speciellt farligt är det att ansluta och dra ut den upprepade gånger. Detta kan skada USBspelaren och särskilt själva USB-enheten. SIDOVY USB-MINNE Anslutning av USB-minne Anslut USB-enheten till TV:ns USB-ingång. VIKTIGT!: TV:n stöder enbart diskformatering för FAT32. NTFS-formatet stöds inte. Ansluta en DVD-spelare När du vill ansluta en DVD-spelare till din tv kan du använda kontakterna på tv:n. DVD-spelare kan ha olika kontakter. Sök i DVD-spelarens instruktionsbok efter ytterligare information. Slå av både TV:n och den andra enheten innan du gör anslutningen. Obs: Kablarna på bilden medföljer inte. Om DVD-spelaren stödjer HDMI kan du ansluta den via HDMI. När du ansluter DVD-spelaren enligt bilden nedan ska du växla till HDMI-källa. Se avsnittet Val av ingång. De flesta DVD-spelare ansluts med KOMPONENTKONTAKTER. Använd en komponentvideokabel för att ansluta till videoingången. För att aktivera ljud använder du en komponentljudkabel enligt bilden nedan. När anslutningen är klar växlar du till YPbPr-källan. Se avsnittet Val av ingång. Du kan även använda SCART-uttag. Använd en SCART-kabel som i bilden nedan. Notera: Dessa tre metoder för anslutning ger samma effekt med olika kvalitetsnivåer. Det är inte nödvändigt att ansluta med alla tre metoder. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:33

54 Använda AV-anslutningarna på sidan Du kan ansluta en rad olika utrustningar till din tv. Möjliga anslutningar visas nedan. Observera att kablarna som visas på bilden inte medföljer. För anslutning av videokamera använder du VIDEO IN och LJUDKONTAKTERNA. För att välja rätt källa kanske du behöver läsa under Val av ingång längre fram. För att lyssna på TV-ljud med hörlurarna ansluter du dem till HÖRLURSUTTAGET på din tv. Ansluta annan utrustning via Scart De fl esta enheter stöjder SCART-anslutning. Med SCART-kontakten kan du ansluta t.ex. DVD-spelare, videospelare eller digitalbox. Observera att kablarna som visas på bilden inte medföljer. Slå av både tv:n och enheterna innan du ansluter dem. Se instruktionerna till enheten för ytterligare information. Använda andra kontakter Du kan ansluta en rad olika utrustningar till din tv. Möjliga anslutningar visas nedan. Observera att kablarna som visas på bilden inte medföljer. För att ansluta externa högtalare använder du en ljudkabel. Se till att du kopplar VÄNSTER till VÄNSTER och HÖGER till HÖGER. Slå på LCD TV:n och de externa högtalarna efter att alla anslutningar gjorts. Du hittar mer information i bruksanvisningen till dina högtalare. För att ansluta enhet med SPDIF-stöd, använd lämplig SPDIF-kabel för ljudanslutning. Du bör även ställa in SPDIF Out funktionen i Ljudmenyn På. Sätta in batterier i fjärrkontrollen Ta bort batterilocket på fjärrkontrollens baksida genom att försiktigt dra det bakåt. Sätt i två stycken AAA/R3-batterier eller motsvarande. Sätt i batterierna åt rätt håll och sätt tillbaka batterilocket. Obs: Ta bort batteriet ur fjärrkontrollen om denna inte ska användas under en längre tid. Annars kan den skadas av eventuellt batteriläckage. Fjärrkontrollens räckvidd är ca 7 meter/23ft. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:34

55 Slå på och slå av TV:n Slå på TV:n Anslut till ett El-uttag på V AC, 50/60 Hz. Tryck på knappen STANDBY. Lampan för viloläget tänds. För att slå på TV:n från standby-läget kan du antingen: Trycka på -knappen, P+ / P- eller en sifferknapp på fjärrkontrollen. Trycka på knappen -P/CH eller P/CH+ på tv:n. Din TV slås på. Obs: Om du slår på din tv med knapparna PROGRAM UPP/NED på fjärrkontrollen eller på tv:n, startar tv:n med den kanal som du senast tittade på. Med samtliga metoder slås tv:n på. Slå av TV:n Tryck på -knappen på fjärrkontrollen eller på STANDBY-knappen, så att tv:n växlar till viloläge. För att stänga av tv:n helt drar du ut nätsladden. Obs: När TV:n är i standby-läge, blinkar Standbylampan för att indikera, att funktioner som Standbysökning, laddning eller Timer är aktiverat. Val av ingång När du har anslutit externa enheter till din tv kan du byta mellan olika signalkällor. Tryck på SOURCE -knappen på fjärrkontrollen för att byta källa direkt. eller, Välj Källa på huvudmenyn med eller -knappen. Använd sedan eller -knappen för att markera en källa och tryck på för att välja. Obs: Du kan markera alternativ för källan genom att trycka på OK-knappen. När SOURCE -knappen trycks, kommer därför bara markerade källor att vara tillgängliga (utom för TV-källa). Grundläggande funktioner Tv:n kan styras både med fjärrkontrollen och med knapparna på själva tv:n. Använda tv:ns knappar Volyminställning Tryck på -knappen för att minska volymen eller för att höja volymen så att volymskalan visas på skärmen. Programval Tryck på P/CH + -knappen för att välja nästa program eller P/CH - -knappen för att välja föregående program. Öppna huvudmenyn Tryck på / knapparna samtidigt för att visa huvudmenyn. Välj undermenyn i Huvudmenyn med hjälp av P/CH - eller P/CH + -knappen och öppna undermenyn med hjälp av eller -knappen. Du kan läsa mer om menyerna i avsnittet Menysystem. AV-läge Tryck på TV/AV -knappen på TV:ns kontrollpanel för att byta mellan AV-lägen. Använda fjärrkontrollen Fjärrkontrollen kan användas för att styra samtliga funktioner för den modell du valt. Funktionerna beskrivs här utifrån tv:ns menysystem. Menysystemets funktioner beskrivs i följande avsnitt. Volyminställning Tryck på V+ för att höja volymen. Tryck på V- för att sänka volymen. En volymskala visas på skärmen. Programval (föregående eller nästa program) Tryck på knappen P - för att välja föregående program. Tryck på knappen P + för att välja nästa program. Programval (direkt åtkomst) För att välja program mellan 0 och 9, använder du fjärrkontrollens sifferknappar. Tv:n växlar till det valda programmet. Tryck därefter i följd numret för det program du vill välja mellan 10 och 499 (för IDTV) eller (för analog tv) Tidsintervallet är på tre sekunder. Tryck direkt på programnumret för att välja om ett program med ett ensiffrigt nummer. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:34

56 Inledande inställningar När TV:n slås på för första gången visas menyn för språkval på skärmen. Meddelandet Välkommen, välj ett språk! visas på alla tillgängliga språk på skärmen. Genom att trycka på elller knapparna, markera det språk du vill ställa in och tryck på OK. Du kan få information om menyanvändningen genom att trycka på INFO knappen. Och tryck på INFO knappen igen för att stänga Hjälp-menyn. Efter detta visas menyn Första installationen på skärmen. Genom att trycka på elller knapparna väljer du valfritt land och trycker sedan på OK-knappen. Obs: Landvalet fi nns ej tillgängligt för UK. Tryck OK för att fortsätta. Därefter visas valet för aktiv antenn på skärmen: Genom att trycka på knapparna eller, ställ in aktiv antenn-läget till På eller Av. Du kan välja frekvensomfång på den här skärmen. Du markerar altermativ med knappen eller. Frekvenser kan även anges med nummerknapparna på fjärrkontrollen. Ställ in önskad start- och stoppfrekvens genom att använda de numeriska knapparna på fjärrkontrollen. Du kan sedan ange sökintervallen till 8000 KHz eller 1000 KHz. Om du väljer 1000 KHz görs en noggrann frekvenssökning. Det innebär också att sökningen tar längre tid. Tryck på OK när du är klar, så att den automatiska sökningen kan börja. Skärmen för automatisk sökning visas under processen. Obs: Om du väljer ett stort frekvensomfång att genomsöka tar sökningen längre tid. Om du väljer söktypen AERIAL (ANTENN) kommer TV:n att söka efter digitala, markbundna sändningar: Om en aktiv antenn är ansluten till din TV, kan du välja läget På. Spänning antenn skall vara AV (off) när en vanlig antenn används istället för en aktiv antenn. Se om Konfigurationsmenyn i kommande avsnitt för mer information. Tryck på OK-knappen på fjärrkontrollen för att fortsätta, och följande meddelande kommer att visas på skärmen. För att välja alternativet Ja eller Nej markerar du det med knapparna eller och trycker sedan på OK-knappen. Följande visas då på skärmen: IDTV:n söker automatiskt igenom UHF eller VHF(*) (* för EU-länder) efter digitala, markbundna sändningar och visar namnet på de kanaler som hittats. Processen tar upp till fem minuter. För att avbryta sökningen kan du trycka på MENU -knappen när som helst under processen. Obs: Om TV:n inte kan hitta några kanaler visas ett meddelande om detta. Efter att automatisk sökning har gjorts klar kommer följande meddelande visas som frågar efter sorteringsval. Om du väljer YES (Ja) kommer programlistan att sorteras efter LCN (logiskt kanalnummer). Välj NO (Nej) för att använda frekvenssortering. Denna skärmbild kommer att visas både för antenn- och kabelval (denna funktion fi nns bara för landsvalen Tyskland, Österrike och Italien). Om du väljer alternativet KABEL visas följande meddelande: Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:34

57 Oavsett vilken söktyp du valt (AERIAL/ANTENN eller CABLE/KABEL) kommer följande meddelande om sökning efter analoga kanaler att visas när den automatiska sökningen efter digitala kanaler är avslutad: För att söka efter analoga kanaler, väljer du Ja (Yes). TV-n växlar till analogt läge. Följande meny kommer då att visas. Ange Language (Språk) med eller -knappen. Tryck eller knappen för att markera och välja Country (Land) använd sedan eller för att bekräfta. Tryck eller för att markera TXT. Språk. Ställ in TXT-språk med knappen eller. För att avbryta, tryck på den BLÅ knappen. Tryck sedan OK eller RÖD knapp för att fortsätta och följande ruta visas: Om den valda kanalen är låst måste du ange korrekt, fyrsiffrigt lösenord för att kunna se kanalen. I detta fall kommer en dialogruta att visas som frågar efter åtkomstnyckeln: Elektronisk programguide (EPG) Vissa, men inte alla, kanaler skickar information om aktuella och kommande program. Informationen uppdateras automatiskt. Om ingen information fi nns tillgänglig för kanalerna, visas en tom EPG. Tryck på EPG-knappen för att visa EPG -menyn. Tryck eller för att navigera mellan kanalerna. Tryck eller för att navigera i programlistan. Efter att automatisk sökning är klar visas en programlista på skärmen. I programlistan ser du nummer och namn som tilldelats programmen. Om du inte godkänner lägena och/eller programnamnen kan du ändra dem i tablån Program. Se avsnittet Programtablå. Allmän användning Tryck på knappen SOURCE och välj DTV/USB från listan. TV:n växlar till digitalt TV-läge Informationsremsa Varje gång du byter kanal med hjälp av knapparna P+ eller P -, eller sifferknapparna, visar TV:n den utsända bilden tillsammans med en informationsremsa nederst på skärmen. Även information om typ av sändning visas. Detta fi nns kvar på skärmen under några sekunder. Informationsremsan kan även visas genom att trycka på INFO knappen när som helst när du ser på TV. Genom att trycka på INFO knappen igen försvinner remsan. RÖD knapp (Minska): förminskar inforutorna. GRÖN knapp (Förstora): förstorar inforutorna. GUL knapp (Föreg. Dag): visar programmen för föregående dag. BLÅ knapp (Nästa dag): visar programmen för nästa dag. INFO (Detaljer): visar detaljerad programinformation. OK (Visa/Timer) visar den markerade kanalen/ställer in påminnelsen för framtida program. Nummerknappar (Hoppa): gå direkt till önskad kanal med nummerknapparna. : Hoppar till nuvarande sändning. 0 (SÖK): aktiverar fönstret för Sökguide Tryck på 0 knappen för att se Guidens sökmeny. Med denna funktion kan du söka efter program i databasen enligt vald genre. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:35

58 Programval I menyn EPG, tryck på knappen OK för att öppna menyn Programval. Med hjälp av detta alternativ kan du växla över till den valda kanalen. Over Air nedladdning För att tillförsäkra att din IDTV alltid har den senast uppdaterade informationen, se till att den efter användning ställs in på standby läge. Klockan varje dag, söker IDTV automatiskt efter uppdateringar som sänds och laddar dem automatiskt i IDTV:n. Denna operation tar vanligtvis ungefär 30 minuter. Visning av textning I digitala markbundna sändningar (DVB-T) sänds vissa program med textning. Textningen kan visas när du ser på dessa program. Notera: Du kan aktivera undertexter genom att trycka på knappen SUBTITLE. Digital Text-tvt (För sändningar i Stor- Britannien**) Tryck på TEXT-TV ( ) knappen. Digital text-tv informationen visas. Använd de färgade knapparna, ///-knapparna och OK-knappen. Användningsmetoden varierar beroende på innehållet i den digitala text-tv: n. Följ instruktionerna som visas på det digitala text-tv fönstret. När du trycker på Tryck på OK knappen eller ett liknande meddelande visas på skärmen, tryck på OK knappen. När du trycker på TEXT-TV ( ) knappen återgår TV: n till TV sändning. Med digitala markbundna sändningar (DVB-T), finns det utöver den digitala text-tv sändningen samtidigt som den vanliga sändningen även 2 kanaler med endast digital text-tv sändning. Bildformatet (bildens storlek) när du ser en kanal med endast digital text-tv sändning är samma format som den senaste bilden. När du trycker på TEXT-TV ( ) knappen igen visas det digitala text-tv fönstret. Analog Text-TV Användningen av text-tv och dess funktioner är detsamma som i det analoga systemet. Var god se avsnittet om TEXT-TV. Widescreen Beroende på typen av sändning kan programmen visas i ett antal format. Tryck på knappen SCREEN upprepade gånger för att ändra bildformat. När du valt Auto beror formatet som visas, på den bild som sänds. OBSERVERA: Menystorleken ändras beroende på den valda bilden. TV-ns menysystem Tryck på knappen MENU och huvudmenyn för DTV kommer att visas. Du kan använda följande knappar för funktionerna Move (Flytta), Delete (Radera) och Lock (Lås). Kanallista Med elller knapparna på fjärrkontrollen i huvudmenyn, se till att den första rubriken, Kanallista är markerad och tryck på OK-knappen för att visa Kanallistan. Navigera genom hela kanallistan Tryck på eller knapparna för att välja föregående eller nästa kanal. Du kan trycka på P+ / P- knapparna för att gå upp eller ned på sidan. För att se en specifi k kanal, markera den med hjälp av eller knapparna och tryck sedan på OK knappen när rubriken Select (Välj) i kanallistans meny är markerad genom eller knapparna. Det är i kanallistan som kanalerna hanteras. GUL: Märker/märker av den valda kanalen. BLÅ: Märker/märker av alla kanaler. Flytta kanalerna i kanallistan Tryck på elller knapparna för att välja kanalen som ska fl yttas. Tryck på knapparna elller för att välja alternativet Move på kanallistans meny, och tryck på OK för att bekräfta. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:35

59 Obs: Om du anger samma programnummer som kanalen du vill fl ytta till fi nns,...tjänsten kommer att bytas ut. Vill du fortsätta? (Do you want to continue?) En meny visas på skärmen. Tryck på OK för att bekräfta och välj Nej (No) för att avbryta. Radera kanalerna i kanallistan Tryck eller för att välja kanalen som ska raderas. Tryck eller för att välja Radera i Kanallistan-OSD. med de tecken som fi nns tryckta ovanför knappen, en och en för varje tryck. Tryck på MENU knappen för att avbryta redigeringen eller OK knappen för att spara det nya namnet. Aktivera lås på kanaler Kanallåset gör det möjligt för föräldrar att lösenordsskydda åtkomsten till TV-ns kanaler. För att låsa en kanal måste du ha föräldralåsets lösenord (standardvärdet är fabriksinställt på 0000 och kan endast ändras i konfigurationsmenyn). Genom att trycka eller knapparna, markera kanalen som ska låsas och välj Lock (Lås) alternativet genom att trycka eller knapparna. Därefter trycker du på OK-knappen så att en ruta för lösenord visas: Ställa in favoriter För att ställa in en favorit måste du markera Favoriter längst ned i kanallistans meny. Tryck därefter på OKknappen och menyn Edit Favourite List (redigera lista av favoriter) visas på skärmen. Tryck på OK knappen för att radera den markerade kanalen i kanallistan. Menyn nedan visas på skärmen. Ändra namn på kanaler För att ändra namnet på en specifi k kanal måste kanalen markeras med eller knapparna och, radera sedan rubriken Redigera namn genom att trycka på eller knapparna. Tryck på OK knappen för att aktivera funktionen för att ändra namn. Tryck nu eller för att flytta till föregående/nästa tecken. Genom att trycka på eller knapparna ändras det aktuella tecknet, d.v.s. b tecknet blir ett a med och c med. Genom att trycka på sifferknapparna ersätts det markerade tecknet Att lägga till en kanal i favoritlistan. Tryck på elller knapparna för att markera den kanal du önskar lägga till i favoritlistan. Genom att trycka på OK-knappen, läggs den markerade kanalen till i favoritlistan. F-ikonen indikerar att en kanal lagts till i favoritlistan. Ta bort en kanal från favoritlistan Markera den kanal som du vill ta bort från favoritlistan och tryck på knappen OK för att ta bort. Du kan trycka på knappen OK igen för att lägga tillbaka en kanal. För att aktivera Favoriter, gå till Konfigurationsmenyn och välj Favoritläge. Använd elller för att sätta Favoritläget PÅ. För att avbryta Favoriter ställer du in Favoritläge till Av. Tips: Att trycka på knappen INFO kan hjälpa dig att visa information i IDTV. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:36

60 Programguide Instruktionerna i denna kapitel är samma som i Almmänn användning. Se kapitel elektronisk programguide (EPG) i Allmän användning. Timers Svenska För att visa fönstret för timer, tryck på TIME på fjärrkontrollen eller aktivera från huvudmenyn. Lägg till en timer genom att trycka på den GULA knappen i fjärrkontrollen. Lägg till Timer fönstret visas. Kanal: eller knapparna navigerar genom TV- eller radiolistan. Datum: Startdatum matas med vänster/höger eller nummerknapparna. Start: Startdatum matas med vänster/höger eller nummerknapparna. Slut: Sluttiden anges med Vänster/Höger eller de numeriska knapparna. Tid: Visa tiden på inspelningen. Tiden visas automatskt efter att start- och sluttiderna är angivna. Ändra/radera: tillåter eller förbjuder ändringar för andra användare. Du kan spara inställningarna genom att trycka på den GRÖNA knappen eller avbryta processen med den RÖDA knappen. Du kan modifi era listan via den GRÖNA knappen och radera med den RÖDA knappen. Gemensamt gränssnitt (Common Interface) Tryck på MENU-knappen för att komma till Huvudmenyn, markera raden Common Interface (modulplats) med hjälp av - eller -knapparna och tryck på OK-knappen. Du måste vara abonnent hos ett betalkanalsföretag för att se betalkanalerna i digital, markbunden sändning. När du fått en Conditional Access Module (CAM) för åtkomst samt ett programkort från betalkanalsföretaget, ansluter du dessa på följande sätt. Stäng av TV-n och koppla bort den från nätuttaget. Anslut CAM, och sedan kortet till porten. CAM-modulen måste sitta i ordentligt; den går inte att sätta in ordentligt om den är vänd åt fel håll. CAMmodulen eller uttaget kan skadas om man trycker dit modulen för våldsamt. Anslut TV-n till nätuttaget, slå på den och vänta en stund tills kortet aktiverats. Vissa CAM-moduler kräver följande inställning. Ställ in CAM genom att öppna DIGITAL TV-menyn, Common Interface och tryck sedan på OK. (CAM-modulens inställningsmeny visas inte när detta inte behövs.) För att se avtalsinformationen: Öppna DIGITAL TV; tryck på MENU knappen, markera sedan Common Interface och tryck sedan på OK knappen. Om ingen modul satts i visas meddelandet Ingen Common Interface-modul upptäcktes. Se instruktionerna till modulen för detaljer om inställningarna. NOTERA: Sätt endast in eller ta ut modulen när tv:n är i STAND-BY eller AVSTÄNGD. TV-inställning Du kan använda denna meny för att visa TV-ns funktioner. Du kommer åt fönstret för inställningsmenyn från huvudmenyn. Tryck MENU för att visa huvudmenyn och använd knapparna eller för att markera TV Setup. Tryck på OK-knappen för att öppna menyfönstret för TV-inställning. Du hittar detaljerad information om alla menyalternativ i avsnittet Analogt TV-menysystem. Inställning Justeringarna i denna menyn är följande:: Konfiguration Du kan konfi gurera inställningarna för din TV. Välj Konfiguration från Installningar-menyn och tryck OK för att visa menyn. Tryck på RETURN knappen på fjärrkontrollen för att stänga menyn A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:36

61 Favourite Mode (Favoritläge) Använd denna funktion för att aktivera eller avaktivera favoritläget. Tryck på eller knappen för att sätta denna funktion till På eller Av. Scan Encrypted Scan Encrypted kanaler -funktionen är alltid PÅ efter första installationen. När denna inställning är på, letar sökningsfunktionen även efter kodade kanaler. Om den stägnts manuellt, söks inte kodade kanaler automatiskt eller manuellt. Använd Knappen eller för att välja Sök krypterad och ange sedan med Knappen eller om inställningen ska vara På/On eller Av/Off. Föräldralås Vissa kanaler sänder material som du nog inte vill att yngre tittare i din familj ska kunna se. Vilken kanal som helst kan spärras, så att den inte kan väljas för visning om inte en fyrsiffrig PIN-kod anges. På så sätt kan de kanaler som inte är lämpliga för yngre tittare skyddas. Med denna funktion kan du aktivera eller avaktivera skyddssystemet och ändra PIN-koden. Använd knapparna eller för att markera Föräldralås. Tryck OK för att öppna Föräldralåsmenyn. En dialogruta där du ombeds ange lösenordet visas: Avaktiverat: Alla menyer är tillgängliga. Alla Menyer: Alla menyer är endast tillgänglig om rätt lösenord anges. Användaren kan då inte lägga till, radera eller ändra namn på kanalerna, och han/ hon kan inte heller ställa in någon timer. Installationsmenyn: Installationsmenyn är låst och användaren kan inte lägga till några kanaler. Ändringarna uppdateras när du stänger Konfigurationsmenyn. Sätt PIN Använd eller knapparna för att gå till alternativet Sätt PIN. Tryck OK för att visa Sätt PIN fönstret. Använd nummerknapparna till att ange ny pinnummer. Numret måste sedan matas in en andra gång för verifi ering. Om samma fyrsiffriga lösenord angetts två gånger ändras lösenordet. Det fabriksinställda pinnumret är 0000, om du ändrar denna, se till att spara den på ett säkert ställe. Tidsinställningar (**) (**): Val av land är inte tillgängligt i Storbritannien. Markera rubriken Tidinställningar i Konfigurationsmenyn genom att trycka elller knapparna. Tryck på OK så visas Tidinställningarnas undermeny: Det fi nns endast ett lösenord, som är förinställt på Ange lösenordet. Om fel åtkomstnyckel anges, kommer meddelandet WRONG PIN att visas på skärmen och TV:n återgår till föregående meny. Om PIN-koden är riktig kommer menyn Föräldrakontroll inklusive följande alternativ att visas: Barnlås (**) (**) Om landvalet sätts till UK i första installationen, är inte Barmlåsfunktionen synlig. När detta är valt ges information från sändningen och om barnlåsfunktionen är inaktiverad visar ITV:n inte någon relaterad video-ljud. Menylås Använd knapparna eller för att ställa in Menylås. Här kan du ställa in/återställa låset för Huvudmenyn eller Installationsmenyn (Installation Menu) för att begränsa åtkomsten. Om menylåset är inaktiverat innebär det fri åtkomst till menysystemet. Använd Knapparna eller för att markera Inställningar för tidszon. Tidszonen ställs in med eller -knapparna. Den kan ställas till AUTO eller MANUELL. När AUTO väljs, kan aktuell tid och tidszon ställas in. Om MANUELL väljs som tidszon kan tidszonen ändras: Välj Tidszon genom att trycka på eller -knapparna. Använd eller -knapparna för att ändra Tidszonen mellan GMT-12 och GMT+12. Aktuell tid i menyn ändras enligt inställningen. Uppgradering av mottagare (Receiver Upgrade) Over Air Download (OAD) För att se till att din TV alltid har den senast uppdaterade informationen använder du denna inställning. Se till, att TV:n är i standby-läge. TV:n laddas automatiskt upp varje dag klockan 03:00, och letar efter ny information som eventuellt sänds och laddar automatiskt ned den till din mottagare. Denna operation tar vanligtvis ungefär 30 minuter. Om em viktig inspelning ska ske klockan 03.00, och du vill inte avbryta den, avaktivera OAD-sökning på föjande sätt. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:37

62 Tryck på MENU knappen och använd eller knapparna för att välja Inställningar och tryck på OK. Markera Konfi gurationsmenyn med eller knapparna och tryck OK. Använd eller knapparna för att välja UPPGRADERING AV MOTTAGAREN och tryck på OK-knappen. Byt Automatisk sökning till avaktiverad med eller knapparna Markera Sök uppgradering menyn med elller knapparna och tryck OK för att starta uppgraderingen. När sökningsprocessen är genomförd visas meddelandet Sökning av uppgraderingen genomförd. Ingen ny mjukvara hittades visas om ingen ny programvara hittades. Dolby Digital (tillval) Markera rubriken Tidinställningar i Konfigurationsmenyn genom att trycka eller knapparna. Använd knapparna eller för att aktivera eller inaktivera Dolby Digital. Om kanalen du tittar på stöder Dolby Digital, kan du aktivera denna inställning. Hörselskadade (*) Använd Knappen elller för att välja Hörselskadade och ange sedan med Knappen elller om inställningen ska vara På/On eller Av/Off. Om kanalen sänder ut en specialljudsignal bör du aktivera denna funktion. (*) Funktionen Hörselskadade är inte tillgänglig i Storbritannien. Kanallista Använd eller knapparna för att gå till alternativet Kanallista. Använd eller knapparna för att ändra Kanallista. Om du väljer Bara TV, med eller knapparna, kan du navigera bara igenom TV-kanalerna. Om du väljer Bara Radio, med eller knapparna, kan du navigera bara igenom Radiokanalerna. Om du väljer Bara Text, med eller knapparna, kan du navigera bara igenom textkanalerna. Om du väljer Visa alla kan alla kanaler navigeras. För att spara ändringarna och avsluta; tryck på MENU knappen. Digital ljudutgång Använd denna inställning för att defi niera signaltyp på den digitala ljudutgången. Använd knapparna eller för att ställa in den digitala ljudutgången som komprimeras AC3 eller PCM. Om den valda kanalen inkluderar komprimerat ljud kan du ansluta din TV till extern utrustning med Spdif ut på din TV för att aktivera ljudutgången. Om du inte har någon extern ljudutrustning väljer du Digital Audio ut som PCM med knappen eller. A/V Delay (Fördröjning) Du kan använda denna inställning när det är ett AV synkroniseringsproblem i den mottagna sändningen. Tryck på knappen elller för att ändra fördröjningen. Ljudbeskrivning (tillval) Ljudbeskrivningen refererar till ett extra beskrivningsspår för blinda och synskadade. Funktionen kan användas bara on sändningen stödjer det. Använd elller för att ställa in rubriken. Använd elller för att ställa in. Ljudbeskrivning (tillval) Denna funktion aktiverar eller avaktiverar ljudbeskrivningsfunktionen genom att trycka på elller knappen. Önskad språk (tillval) Genom att trycka på elller knappen byts önskad beskrivningsspråk. Denna inställning kan användas bara om den är tillgänglig. Relativ volume (tillval) Med denna funktion kan Ljudbeskrivningsvolymen ökas eller sänkas i relation till den vanliga volymen. Standby-sökning (**) (**) Denna inställning visas bara om valt land är Danmark, Sverige, Norge eller Finland. Använd Knappen eller för att välja Standbysökning och ange sedan med Knappen eller om inställningen ska vara På/On eller Av/Off. Om du ändrar Standby-sökning till Av, blir funktionen ej tillgänglig. För att använda Standby-sökning, se till att du väljer Standby-sökning På. Aktiv antenn(*) Använd elller knappen för att markera Aktiv antenn-valet. elller När alternativet spänning antenn är aktiverat skickas +5 V till antennuttaget. Denna funktion gör att du kan använda aktiv antenn Obs: Spänning antenn skall vara AV när en vanlig antenn används istället för en aktiv antenn. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:37

63 Sändningstyp Du kan ställa in önskad sändningstyp genom att markera den med knappen eller så att tillhörande kanallista visas. Om TV:n inte kan hitta några kanaler för sändningstypen visas ett meddelande om detta på skärmen. Språkinställningar I denna meny kan användaren ställa in önskad språk. Välj alternativet Language (språk) i inställningsmenyn och tryck på OK. Inställningsmenyn för språk kommer att visas. Tryck på eller knapparna för att välja det önskade alternativet (tillval). Installation Installationsmenyn är framför allt avsedd att hjälpa dig att skapa en kanaltablå på ett så effektivt sätt som möjligt. Välj Installation från huvudmenyn genom att trycka på knapparna elller. Antenninstallation Markera raden Antenninstallation och använd knappen OK för att visa menyalternativen:. Du kan ställa in önskat språk med hjälp av knapparna / och /. (*) (tillval). Obs: Om valt land är Danmark, Sverige, Norge eller Finland, fungerar menyn för språkinställningar enligt beskrivningen nedan: Språkinställningar Automatisk kanalsökning Automatisk sökning startar du genom att trycka på OK när Automatisk sökning är markerat. Följande meddelande visas på skärmen: Markera Ja eller Nej genom att trycka på knapparna eller och tryck på OK för att bekräfta. Om du väljer Ja startar den automatiska sökningen. Genom att välja Nej avbryter du sökningen. När sökningen är klar för de digitala kanalerna visas ett meddelande med frågan om du vill starta sökningen efter analoga kanaler: Markera alternativ med elller knapparna och välj sedan med elller knappen. Ljudspråket används för att välja ljudspår för en kanal. De primära inställningarna används när sändningen medger flera alternativ. Sekundära inställningar används när de primära inte kan användas. Guidespråk: Om det mottagna EPG-datat inkluderar det valda guidespråket, kommer språket för EPGdatat att ändras därefter. Teletext language ställer in det önskade språket för text-tv. Mediatextning: För att visa undertext korrekt medan du tittar på en mediafil via Mediabläddraren, använder du denna inställning för att välja fi lmudertextspråk. Markera Ja och tryck på OK för att söka efter analoga kanaler. Följande meny visas på skärmen för sökning av analoga kanaler: Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:38

64 Ange Language (Språk) med eller -knappen. Tryck eller knappen för att markera och välja Country (Land) använd sedan eller för att bekräfta. Tryck eller för att markera TXTspråk. Välj en region med knappen eller. Tryck sedan OK eller RÖD knapp för att fortsätta. För att avbryta trycker du på den BLÅ knappen Kabelinstallation Markera raden Kabelnstallation och använd knappen OK för att visa menyalternativen: Efter att APS slutförts visas en programtabell på skärmen. I programtabellen ser du de nummer och namn som tilldelats programmen. Kanalsökning I Manuell kanalsökning måste multiplexens nummer anges manuellt, och endast denna multiplex kan genomsökas efter kanaler. För varje giltigt kanalnummer visas signalnivå och signalkvalitet på skärmen. I manuell och automatisk sökning återlagras inte befi ntliga kanaler i databasen för att undvika dubbletter av kanalen. Frekvenssökning Ange önskad frekvens. Tryck på OK när du är klar, så att frekvenssökningen startar. Nätsökning När du väljer Nätsökning och trycker på OK visas följande meny på skärmen: Välj JA om du vill fortsätta så att skärmen för nätsökning visas. Processen startas. Om kanaler för vilka det fi nns nätinformation hittas under sökningen avbryts sökningen genom att dessa kanaler lokaliseras. När sökningen är klar för de digitala kanalerna visas ett meddelande med frågan om du vill starta sökningen efter analoga kanaler. Användning av analog kanalinstallation beskrivs i avsnittet Automatisk kanalsökning ovan. Automatisk kanalsökning Automatisk sökning startar du genom att trycka på OK när Automatisk sökning är markerat. Följande meddelande visas på skärmen: Markera Ja eller Nej genom att trycka på knapparna eller och tryck på OK för att bekräfta. Om du väljer Ja startar den automatiska sökningen. Genom att välja Nej avbryter du sökningen. Du kan välja frekvensomfång på den här skärmen. Du markerar alternativ med knappen eller Frekvenser kan även anges med nummerknapparna på fjärrkontrollen. Ställ in önskad start- och stoppfrekvens med de numeriska knapparna på fjärrkontrollen. Du kan sedan ange sökintervallen till 8000 KHz eller 1000 KHz. Om du väljer 1000 KHz görs en noggrann frekvenssökning. Det innebär också att sökningen tar längre tid. Tryck på OK när du är klar. Tryck på OK när du är klar, så att den automatiska sökningen kan börja. Skärmen för automatisk sökning visas under processen. Obs: Om du väljer ett stort frekvensomfång att genomsöka tar sökningen längre tid. När sökningen är klar för de digitala kanalerna visas ett meddelande med frågan om du vill starta sökningen efter analoga kanaler. Användning av analog kanalinstallation beskrivs i avnittet Automatisk kanalsökning ovan. Frekvenssökning Ange frekvens, modulering och symbolhastighet. Modulering kan anges med Auto, 16QAM, 32QAM, 64QAM, 128QAM eller 256QAM. Tryck på OK när du är klar, så att frekvenssökningen startar. Nätsökning När du väljer Nätsökning och trycker på OK visas följande meny på skärmen: Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:39

65 Ange Start- och stoppfrekvensområden som du vill söka inom. Du kan sedan ange sökintervallen till 8000 KHz eller 1000 KHz. Om du väljer 1000 KHz görs en noggrann, och mer tidskrävande, frekvenssökning. Tryck på OK när du är klar. Processen startas. Om kanaler för vilka det fi nns nätinformation hittas under sökningen visas dessa frekvenser automatiskt och sökningen avbryts genom att dessa kanaler lokaliseras. När sökningen är klar för de digitala kanalerna visas ett meddelande med frågan om du vill starta sökningen efter analoga kanaler. Användning av analog kanalinstallation beskrivs i avsnittet Automatisk kanalsökning ovan. Rensa servicelista (*) (*) Denna inställning visas bara om valt land är Danmark, Sverige, Norge eller Finland. Använd inställningen för att radera lagrade kanaler. Tryck på eller -knappen för att rensa servicelistan och tryck sedan på OK. Följande visas då på skärmen Efter att fabriksinställningarna laddats visas menyn Första installationen (First Time Installation). Menyn för språkval visas först på skärmen. Välj önskat språk med hjälp av eller knapparna och tryck på OK för att aktivera det. Efter detta visas menyn Första installationen (First time installation) på skärmen. Genom att trycka på eller knapparna väljer du valfritt land (Country) och trycker sedan på OK -knappen. (* endast för EU-länder). Sedan visas läget för aktiv antenn på skärmen. Använd eller för att ställa in och tryck sedan OK för att fortsätta. Se avsnittet Grundinställningar för mer information. Efter att läget för aktiv antenn är valt visas ett meddelande som frågar om automatisk sökning: Markera alternativet Yes (Ja) genom att trycka på knapparna eller och tryck på knappen OK för att starta installationen. För att välja alternativet Ja eller Nej markerar du det med knapparna eller och trycker sedan på OK-knappen. Följande visas då på skärmen: Om du väljer alternativet KABEL visas följande meddelande: Tryck på OK om du vill avbryta. Välj Ja med Knappen eller och tryck på OK så att alla lagrade kanaler tas bort. Första installationen Användaren kan använda denna funktion för att läsa in standardinställningarna som utrustningen försågs med i fabriken. För att installera fabriksinställningarna, markerar du Första installationen och trycker på OK-knappen. Därefter kommer du att tillfrågas om du vill spara eller radera inställningarna. Genom att du väljer Ja genom att trycka på OK raderar den aktuella kanaltablån. Du kan välja frekvensomfång på den här skärmen. Du markerar altermativ med knappen eller. Frekvenser kan även anges med nummerknapparna på fjärrkontrollen. Ställ in önskad start- och stoppfrekvens med de numeriska knapparna på fjärrkontrollen. Du kan sedan ange sökintervallen till 8000 KHz eller 1000 KHz. Om du väljer 1000 KHz görs en noggrann frekvenssökning. Det innebär också att sökningen tar längre tid. Tryck på OK när du är klar, så att Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:39

66 den automatiska sökningen kan börja. Skärmen för automatisk sökning visas under processen. Obs: Om du väljer ett stort frekvensomfång att genomsöka tar sökningen längre tid. Om du väljer söktypen AERIAL (ANTENN) kommer TV:n att söka efter digitala, markbundna sändningar: Obs: Om du pluggar in USB-stickan i analogt läge kommer TV:n automatiskt att växla över till digitalt TV-läge. Obs: Om USB-minnet inte känns igen efter att strömmen slagits av/på eller Förtsta installationen, koppla först ut USB-minnet och stang av/slå på TV:nt. Anslut USB-minnet igen. IDTV:n söker automatiskt igenom UHF eller VHF(*) (* för EU-länder) efter digitala, markbundna sändningar och visar namnet på de kanaler som hittats. Processen tar upp till fem minuter. För att avbryta sökningen kan du trycka på MENU -knappen när som helst under processen. Obs: Om TV:n inte kan hitta några kanaler visas ett meddelande om detta. Oavsett vilken söktyp du valt (AERIAL/ANTENN eller CABLE/KABEL) kommer följande meddelande om sökning efter analoga kanaler att visas när den automatiska sökningen efter digitala kanaler är avslutad: Användning av analog kanalinstallation beskrivs tidigare i avsnittet Förstagångsinstallation. MediaBrowser (i DTV-läge) Varje gång du pluggar in ett USB-minne till din TV, kommer följande meddelande att visas på skärmen: Välj YES (Ja) eller NO genom att trycka på knappen eller, och knappen OK för att fortsätta. Du kan också välja alternativet Media Browser (mediabläddrare) från huvudmenyn genom att använda knapparna eller. Tryck på OK för att visa innehållet i mediabläddraren (Media Browser). Du kan spela upp ljud- och fotofi ler från ett USBminne. Notera: Vissa USB kompatibla apparater kanske inte stöds. Obs: Movie Sense och FullPIX funktionerna kan inte ställas in i Mediabrowser -läge. Tryck på OK för att bläddra, MENU för att gå ur. Uppspelning av audiofiler: Play This (Spela detta) (OK) : Spelar vald fi l om igen. Spela ( ) : Spela alla mediafi ler i mappen och börja med den valda. Pause/Resume (Pausa/Återuppta) ( knapp): Pausar eller återupptar uppspelning. STOP ( knapp) : Stoppar spelningen. Föregående/Nästa ( / ) : hoppar till föregående eller nästa fi l. Shuffle (INFO) : Spelar fi lerna i slumpvis ordning. Om läget shuffle (blanda) är aktiverat kommer även funktionerna föregående/nästa att hoppa slumpmässigt till spåren. Loop (slinga) (BLÅ) : Spelar vald fi l om igen. Hoppa tillbaka / Hoppa Framåt ( / knapp) Se på JPEG-filer Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:39

67 Hoppa (0...9) : Hoppar till vald fil med nummerknapparna. OK : Visar vald bild i full skärm. Spela / Bildshow ( knapp) : Startar bildshow av alla bilder i en mapp. Bildshow tillval Analogt TV-menysystem Bildmenyn (Picture Menu) Paus ( knapp) : Pausar bildshow. Fortsätt ( knapp) : Fortsätter bildshowen. Föregående/Nästa ( / ) : Hoppar till föregående eller nästa fi l i bildshowen. Rotera ( / ) : Roterar på bilden med upp/nerknapparna. RETURN : Tillbaka till fi llistan. Shuffle (RÖD) : Visar fi lerna i slumpvis ordning i nyvarande mapp och -symbol byter markerad symbol. Om shuffl e-läge avbryts under bildshowen, väljs nästa bild slumpmässigt. (Om loop-funltionen inte ät vald, slutar bildshowen när sista bilden visats). Om loop-funktionen är vald, börjar bildshowen igen från början). Loop (slinga) (BLÅ) : Bildshowen fortsätter och -symbol byter markerad symbol. INFO : Aktiverar funktionsraden. Videospelning (tillval) Spela ( knapp) : Startar videouppspelning. Stop ( knapp) : Stoppar videouppspelning. Paus ( knapp) : Pausar videouppspelning. Bakåt ( knapp) : Går bakåt. Framåt ( knapp) : Går framåt. Menu (MENU-knapp) : Ställer in textning/ljud. Du kan välja textning genom att använda OK-knappen innan du börjar uppspelningen eller med MENUknappen under uppspelning Tryck på RETURN knappen för att gå till föregående meny. Läge För att bilden ska bli så bra som möjligt kan du ange läge. Tryck på eller -knappen för att välja Läge. Tryck på eller knappen för att välja ett av dessa alternativ: Cinema, Dynamisk och Naturlig. Ljus/Kontrast/Färg/Skärpa/Färgton Tryck på eller knapparna för att välja det önskade alternativet. Tryck på eller knappen för att ställa in nivån. Obs: Färgton (Hue) visas bara om tv:n tar emot en NTSC-signal. Färgtemp Tryck på eller -knappen för att välja Färgtemp. Tryck på eller för att välja ett av dessa alternativ: Kall, Normal och Varm. Notera: Alternativet Sval ger vita färger en lätt blåtonad nyans. Alternativet Varm ger vita färger en lätt rödtonad nyans. För normala färger väljer du alternativet Normal. Brusreducering Om signalen är svag och bilden brusig kan du använda inställningen Brusreducering (Noise Reduction). Tryck på eller -knappen för att välja Brusreducering. Tryck på eller för att välja ett av dessa alternativ: Låg, Medel, Hög eller Av. Filmläge Filmerna spelas in med olika antal bilder per sekund för vanliga tv-program. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:40

68 Tryck på eller -knappen för att välja Filmläge. Tryck på knappen eller för att slå av eller på denna funktion. Stäng denna funktion när du tittar. på fi lmer för att se snabba scener tydligare. Spelläge (Game Mode; valfritt) Tryck på eller -knappen för att välja Spelläge. Tryck på eller -knappen för att aktivera eller avaktivera Spelläget. När spelläget är aktiverat kommer specifi ka inställningar för spelläget, som ger en bättre bildkvalitet, att laddas. Dessutom är inställningarna för Bildläge, Kontrast, Ljusstyrka, Skärpa, Färg och Färgtemperatur osynliga och avaktiverade när Spelläget är aktiverat. Obs: Valknappen för bildläge på fjärrkontrollen kommer inte att fungera när Spelläget är aktiverat. Bildzoom Välj Bildzoom genom att trycka på eller -knappen. Använd eller -knapparna för att ändra bildzoomen till Auto, 16:9, 4:3, Panoramisk, 14:9, Cinema, Textning eller Zoom. Lagra Tryck på eller -knappen för att välja Lagra. Tryck på eller OK-knappen för att lagra inställningarna. Lagrad... visas på skärmen. Återställning Tryck på eller -knappen för att välja Återställning. Tryck på eller eller OK knappen för att återställa bildlägena till fabriksinställningarna. Ljudmenyn Volym Tryck på eller -knappen för att välja Volym. Tryck på eller knappen för att ändra Volymnivån. Ljudutjämnare Tryck på eller -knappen för att välja Ljudutjämnare. Tryck på -knappen för att öppna Ljudutjjämnaremeny. Tryck på eller knappen för att ändra förinställning. I menyn som visas kan läget ändras till Music, Movie, Speech, Flat, Classic eller Personliga inställningar. Välj frekvens med eller knappen och öka eller minska frekvensen med eller knappen. Tryck på MENU -knappen för att återgå till föregående meny. Obs: Inställningarna här kan bara ändras när Ljudutjämnar-läget är Personliga inställningar. Balans Denna inställning används för att justera balansen mellan vänster och höger högtalare. Tryck på eller -knappen för att välja Balans. Tryck på eller knappen för att ändra balansnivån. Balansnivån kan ställas in mellan -32 och Hörlurar Tryck på eller -knappen för att välja Hörlurar. Tryck på -knappen för att visa menyn för hörlurar. Obs: Hörlurarna kan inte användas om SPDIFfunktionen är på. Alternativen på undermenyn för hörlurar beskrivs nedan: Volym Tryck på eller -knappen för att välja Volym. Tryck på -knappen för att höja volymen i Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:41

69 hörlurarna. Tryck på -knappen för att minska volymen på hörlurarna. SSSVolymen för hörlurar kan ställas in mellan 0 och 63. Ljudläge (Tillval) Tryck på eller -knappen för att välja Ljudläge. Du kan endast välja mellan lägena Mono, Stereo, Dual I eller Dual II med eller knappen, om den valda kanalen stödjer läget. AVL Funktionen AVL (automatisk volymbegränsning; Automatic Volume Limiting) justerar ljudet för att uppnå en stadig och jämn nivå mellan programmen (t.ex. tenderar ljudnivån på reklaminslag att vara högre än själva programmen). Tryck på eller -knappen för att välja AVL. Tryck på eller knappen för att aktivera eller avaktivera AVL. Spdif Out Tryck på eller -knappen för att välja Spdif Out. Tryck på eller knappen för att aktivera eller avaktivera Spdif Out. Notera: Om Spdif Out är på, avaktiveras hörlurarna. Effekt (tillval) Om du ser en sändning i mono, aktiverar du Effekt (Effect) för att få ett bättre ljud som är mer likt stereo. Om aktuellt ljudsystem är stereo, och du aktiverar denna effekt, ger den ljudet en känsla av ökad rymd. Tryck på eller -knappen för att välja Effekt. Tryck på knappen eller för att slå av eller på denna funktion. Lagra Tryck på eller -knappen för att välja Lagra. Tryck på eller OK -knappen för att lagra inställningarna. Lagrad... visas på skärmen. Egenskaper-menyn Insomningstimer Tryck på eller -knappen för att välja Insomningstimer. Tryck på eller knappen för att ställa in Insomningstimern. Timern kan programmeras mellan Av och 120 minuter i 10 minuter långa intervaller. Om Insomningstimer är aktiverad kommer TV:n automatiskt att växla till standbyläge när den angivna tiden gått ut. Barnlås (Child Lock) Tryck på eller -knappen för att välja Barnlås. Tryck på eller knappen för att aktivera eller avaktivera barnlåset. Nät På är vald, kan TV:n bara användas från fjärrkontrollen. I detta fall kommer därför inte knapparna på frontpanelen att fungera. Om någon av knapparna trycks ned visas meddelandet Barnlås på på skärmen. Språk Tryck på eller -knappen för att välja Språk. Använd eller för att ställa in Språk. Standard Zoom När zoomläget AUTO är valt, väljs zoominställning automatiskt beroende på aktuell sändning. Om det inte fi nns någon annan inställning, används denna för att ställa in zoomläge. Tryck på eller -knappen för att välja Förvalt zoomläge. Du kan ställa in Standardzoom på Panoramisk, 16:9, 4:3 eller 14:9 med eller -knappen. Blå bakgrund Om signalen är svag, eller om det inte fi nns någon signal alls, visas en blå bakgrund på tv:n. Du aktiverar funktionen genom att slå på Blå bakgrund. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:41

70 Tryck på eller -knappen för att välja Blå bakgrund. Tryck på knappen eller för att slå av eller på blå bakgrund -funktion. Menybakgrund Tryck på eller -knappen för att välja Menybakgrund. Du kan ange nivå genom att trycka på eller -knappen. Bakljus (Backlight) Inställningen styr nivån på bakljuset. Välj Bakljus genom att trycka på eller -knappen. Tryck på eller -knappen för att ange Bakljus till Auto, Medium, Maximum eller Minimum. Meny Timeout Med denna inställning anger du hur länge menyerna visas på skärmen. Tryck på eller -knappen för att välja Meny timeout. Tryck på eller -knappen för att ändra meny timeout till 15 sek, 30 sek eller 60 sek. Text-TV språk Tryck på eller -knappen för att välja Text- TV Språk. Tryck på eller -knappen för att ändra till West, East, Turk/Gre, Cyrillic, Arabic eller Persian. Ext Out Tryck på eller -knappen för att välja Ext Out. Tryck på eller knappen för att aktivera eller avaktivera Ext Out. Anm.: För kopiering från DVD tai VCR enhet, välj önskad källa från källmenyn och slå På EXT Out från funktionsmenyn. Ext Out ska vara pä om Timers-funktionen ska användas i DTV-läge. HDMI PC Fullt läge (tillval) Om du vill titta på PC-skärmen i HDMI-läge genom att använda en extern anslutning, ska valet HDMI PC FULL MODE ställas in på On (På) för att bildförhållandet ska bli korrekt. Den kan vara inaktiv i vissa resolutioner. Anm.: Om du ansluter en HDMI-enhet och kopplar över TV:n till HDMI-läget, kommer denna funktion att visas (utom vid upplösningen 1080i/1080P). Fullt läge (tillval) Om du ansluter en enhet via HDMI- eller YPbPranslutningdon och ställer in upplösningarna 1080i/1080P, kommer alternativet Full Mode att visas. Du kan ställa in Full Mode som 1:1 eller Normal genom att använda eller. Om du väljer 1.1 kommer bildförhållandet att ställas in korrekt. Om du ställer in som Normal kan eventuellt bildförhållandet utvidgas. Installationsmenyn (Install Menu) Program Tryck på eller -knappen för att välja Program. Använd eller för att ställa in programnumret. Numret kan även anges med nummerknapparna på fjärrkontrollen. 200 program kan lagras mellan 0 och 199. Band Band kan ställas in på C eller S. Tryck på eller -knappen för att välja Band. Kanal Du kan ändra Kanal genom att använda eller -knappen eller sifferknapparna. Färgsystem Tryck på eller -knappen för att välja Färgsystem. Tryck på eller -knappen för att ändra färgsystem till PAL, PAL 60, SECAM eller AUTO. Ljudsystem Tryck på eller -knappen för att välja Ljudsystem. Tryck på eller -knappen för att ändra ljudsystemet till BG, DK, I, L eller L. Fininställning Tryck på eller -knappen för att välja Fininställning. Tryck på eller knappen för att justera inställningen. Sök Tryck på eller -knappen för att välja Sök. Tryck på eller -knappen för att starta programsökningen. Du kan också ange frekvens med sifferknapparna medan sökfunktionen är aktiverad. Lagra Tryck på eller -knappen för att välja Lagra. Tryck på eller OK -knappen för att lagra inställningarna. Lagrad... visas på skärmen. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:42

71 Installationsmenyn i AV-läge Följande visas på Installationsmenyn när tv:n är i ett AV-läge: Observera att alternativen är begränsade. Växla till tv-läget om du vill kunna använda samtliga alternativ på menyn. Färgsystem Tryck på eller -knappen för att välja Färgsystem. Tryck på eller knappen för att ändra färgsystemet till PAL, SECAM, PAL60, AUTO, NTSC 4,43 eller NTSC 3,58. Lagra Tryck på eller -knappen för att välja Lagra program. Tryck på eller OK -knappen för att lagra inställningarna. Lagrad... visas på skärmen. Programtablå Välj Programlista genom att trycka på eller -knappen. Tryck på för att visa programtabell: Namn För att ändra namnet på ett program, markera du det och trycker på den RÖDA knappen. Det valda namnets första bokstav markeras. Tryck på eller knappen för att ändra bokstaven och på eller knappen för att välja andra bokstäver. Genom att trycka på den RÖDA knappen lagrar du namnet. Flytta Välj programmet som du vill flytta med hjälp av navigeringsknapparna. Tryck på den GRÖNA knappen. Flytta det valda programmet med navigeringsknapparna till den plats du valt och tryck på den GRÖNA knappen igen. Radera För att radera ett program trycker du på den GULA knappen. Tryck på den GULA knappen en gång till för att radera programmet från listan, så att programmen under fl yttar en rad uppåt. APS (automatiskt programsystem) När du trycker på den BLÅ knappen för APS, visas menyn för det automatiska programsystemet APS på skärmen: Land (Country) Tryck på eller knappen för att välja land. Om du vill avbryta APS-funktionen, trycker du på den BLÅ knappen. När du trycker på OK -knappen eller den RÖDA knappen för APS, raderas alla lagrade program och tv:n söker efter tillgängliga kanaler. Följande meddelande visas: Med hjälp av navigeringsknapparna kan markören fl yttas i fyra riktningar och du kan nå 20 program på en och samma sida. Genom att bläddra uppåt eller nedåt med hjälp av navigeringsknapparna kan du välja samtliga program i TV-läget (förutom AV-lägena). Via markören kan programval göras automatiskt. Svenska När du trycker på den BLÅ knappen, avslutas sökningen och programlistan visas på skärmen. Om du väntar tills sökningen är klar, visas en lista med samtliga hittade program. A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:43

72 Källmeny Tryck eller för att välja sjätte ikon. Tryck sedan eller OK. Källmenyn visas på skärmen: Markera en källa i källmenyn med eller -knappen och byt till detta läge med -knappen. Källkorna är; TV, DTV/USB, DVD, EXT-1, FAV, HDMI, YPbPr och PC-VGA. Obs: När du har anslutit en extern enhet till tv:n, måste du ange den som källa för att kunna se bilder från den. Menysystem för datorläge I avsnittet Ansluta tv:n till en dator finns information om hur du ansluter en dator. För att byta till en dator som källa trycker du på SOURCE på fjärrkontrollen och väljer PC som källa. Du kan också använda Källmenyn och växla till datorn. Observera att menyinställningarna för datorläge bara är tillgängliga när tv:n är i det läget. PC-positionsmenyn (PC Position Menu) Välj först ditt symbol genom att trycka på eller -knappen. PC-positionsmenyn visas på skärmen: Autoposition Om du ändrar bilden horisontellt eller vertikalt till fel position kan du återställa bilden automatiskt med denna funktion. Inställningen förbättrar alltså visningen automatiskt. Välj med eller -knapparna. Tryck på OK eller, knapparna. Varning: Du får bäst resultat om du använder detta alternativ i helskärmsläge. H (Horisontal) Position Detta objekt fl yttar bilden horisontellt antingen till höger eller vänster på skärmen. Välj H Position med hjälp av eller -knappen. Tryck på eller knappen för att ställa in värdet. V (Vertikal) Position Denna funktion fl yttar bilden vertikalt upp eller ner på skärmen. Välj V Position med hjälp av eller -knappen. Tryck på eller knappen för att ställa in värdet. Fas Beroende på upplösningen och sökningsfrekvensen på tv:n kan bilden på skärmen vara otydlig eller ha brus. I så fall kan denna funktion användas för att förtydliga bilden. Välj Fas med eller -knapparna. Tryck på eller knappen för att ställa in värdet. Dot Clock Pixelfrekvensinställningarna korrigerar störningar som uppstår i form av vertikala band i pixel-intensiva presentationer som kalkylprogram eller text med små tecken. Välj Dot Clock med eller -knapparna. Tryck på eller knappen för att ställa in värdet. PC Bildmeny Gör så här för att justera bilden från datorn: Tryck eller för att välja andra ikonen. PCbildmenyn visas på skärmen. Inställningarna av Ljusstyrka (Brightness), Kontrast (Contrast), Färgerna (Colour) och Färgtemperatur (Colour Temperature) i denna meny är desamma som för tv:ns Bildmeny (se avsnittet om det analoga menysystemet). Obs: Om du ställer in Färgtemperatur,kan du definiera R, G, B inställningarna manuellt. Inställningar för Sound (Ljud), Feature (Egenskap) och Källa är samma som inställningarna som förklaras i menysystemet för analog TV. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:44

73 Visa tv-information Information om Programnummer, Programnamn, Ljudindikator och Zoom-läge visas på skärmen när ett nytt program anges eller INFO -knappen trycks in. Tyst-funktion Tryck på för att stänga av ljudet. Symbolen för tyst läge visas på skärmens övre sida. För att ångra ljudavstängningen fi nns två alternativ; det första är att trycka på knappen och det andra att höja volymnivån. Val av bildläge Genom att trycka på knappen PRESETS kan du byta inställningar av Bildläge (Picture Mode) efter dina behov. Tillgängliga val är Dynamisk, Naturlig och Cinema. Obs: Denna funktion kan inte ändras i PC-läge. Frysa bild Du kan frysa bilden i rutan med OK -knappen på fjärrkontrollen. Tryck på OK för att frysa bilden. Tryck på OK igen för att avbryta. (Obs: Ej tillgängligt i ATV -läge). Zoom-lägen Du kan ändra visningsläge för tv-bilden om du vill se den i olika zoomformat. Tryck på SCREEN -knappen för att ändra zoomläge direkt. Tillgängliga zoomlägen visas nedan. Obs: I YPbPr- och HDMI-lägena är 16:9-läget bara tillgängligt i 720 x 1080-upplösning. Zoom-läget kan inte ändras i PC-läge. Auto När en WSS-signal som informerar om bildens format fi nns med i sändningssignalen eller signalen från en extern apparat växlar tv:n automatiskt ZOOM -läget beroende på WSS-signalen. När AUTO -läget inte fungerar på grund av en svag WSS-signal, eller när du vill ändra läge själv, kan du växla läge manuellt. 16:9 Detta sträcker vänster och höger sida av normalbilden (bildformat 4:3) till att täcka bredbilds-tv. För bildformat 16:9 som har komprimerats till normal bild (bildformat 4:3), använder du läget 16:9 för att återställa bilden till originalstorlek. 4:3 Används för att visa normal bild (bildformat 4:3) då detta är originalformat. Panoramisk (Panoramic) Detta sträcker vänster och höger sida av normalbilden (bildformat 4:3) till att täcka bredbilds-tv, utan att bilden verkar onormal. En liten del av den övre och nedre delen av bilden klipps bort. 14:9 Zoomar upp bredbilden (bildformat 14:9) till övre och nedre delen av skärmen. Cinema Zoomar upp bredbilden (bildformat 16:9) till fullskärm. Textning Zoomar upp bredbilden (bildformat 16:9) med textning till fullskärm. Zoom Detta läge zoomar till bredbild. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:44

74 Obs: Du kan byta till ruta upp eller ner genom att trycka på / knapparna när bildzoomen är ställd till panaromisk, 14:9, Cinema eller textning. Text-TV Text-TV-systemet överför information som nyheter, sport och väder till din TV. Notera att vid dåliga mottagningsförhållanden kan vissa textfel uppstå i Text-TV-läget. Text-TV-funktionens knappar redovisas nedan: Text-TV På-Av Tryck en gång på knappen så aktiveras text-tv. När knappen trycks en andra gång, aktiveras Text-TV:ns mixningsfunktion. Genom att trycka igen lämnar du text-tv-läget. RETURN - Innehållsförteckning Visar innehållsförteckning. Underkodade sidor Väljer underkodade sidor om de fi nns tillgängliga när text-tv är aktiverad. INFO - Visa Visar dold information (spellösningar till exempel). SCREEN - Utöka Tryck en gång för att förstora den övre delen av sidan, och tryck en gång till för att förstora den nedre delen av sidan. Tryck på knappen igen för att återgå till vanlig storlek.. P+ / P- och nummer (0-9) Tryck för att välja en sida. Notera : De flesta TV-stationer använder koden 100 för index-sidan. Färgade knappar (RÖD/GRÖN/GUL/BLÅ) Din TV stöder både FASTEXT och TOP text. När dessa symboler är tillgängliga, delas sidorna upp i grupper eller ämnen. När FASTEXT systemet fi nns tillgängligt, blir de olika Text-TV-sidorna färgkodade och kan väljas med de färgade knapparna. Tryck på en färgad knapp som motsvarar ditt val. tillgänglig). Du kan ställa in funktionen genom att markera den med eller knappen och sedan genom att trycka på OK knappen. Tips Skärmvård Rengör skärmen med en lätt fuktad, mjuk duk. Använd inte slip- eller lösningsmedel, då dessa kan skada skärmens ytskikt. Av säkerhetsskäl ska du alltid dra ur strömkabeln när du rengör tv:n. Om du fl yttar din tv måste du ta tag ordentligt i den undre delen. Spökbild En spökbild (som en skugga) kan uppstå när samma bild visas under lång tid. Den försvinner i regel efter ett litet tag. Testa med att stänga av tv:n en stund. För att undvika problemet bör du inte låta skärmen vara på med samma stillbild under längre tid. Ingen ström Om din tv inte har ström kontrollerar du elkabeln och anslutningen till vägguttaget. Dålig bild Har du valt rätt TV-system? Är tv:n eller antennkabeln för nära icke-jordad ljudutrustning eller lysrör? Höga byggnader och berg orsakar fantombilder eller dubbelbild. Ibland kan kvaliteten förbättras genom att antennen riktas om. Är bilden dålig eller text-tv-mottagningen oläslig? Kontrollera att rätt frekvens är inlagd. Ställ in kanalerna på nytt. Bildkvaliteten kan försämras om flera externa enheter samtidigt är kopplade till TV-n. Pröva med att koppla ur en av enheterna. Ingen bild Är antennkabeln rätt inkopplad? Sitter kontakterna ordentligt i antennuttaget? Är antennkabeln skadad? Används rätt kontakter för att koppla antennkabeln? Om du är osäker, rådgör med din återförsäljare. Ingen bild betyder att TV: n inte tar emot några signaler. Har du tryckt på rätt knapp på fjärrkontrollen? Försök en gång till. Kontrollera också att rätt bildkälla är vald. Ljud Inget ljud hörs. Har du möjligen råkat stänga av ljudet? Den färgade skriften visar vilka färgade knappar som går att använda när TOP text -mottagningen är Ljud från endast en högtalare. Är balansen inställd på tillgänglig. Tryck på P - eller P + för att gå till nästa bara ena sidan? Se Ljud-menyn. eller föregående sida. Text-TV textning Fjärrkontroll Om du trycker på SUBTITLE-knappen, visas Text- TV-n reagerar inte längre på fjärrkontrollens TV:ns textinformation i nedre höger hörn i rutan (om kommandon. Kanske är batterierna slut. Om så är Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:44

75 fallet kan knapparna på frontpanelen fortfarande användas. In-källor Om du inte kan välja källa kanske inga externa enheter är anslutna. Kontrollera AV-kablar och -anslutningar om du har försökt ansluta en extern enhet till tv:n. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:45

76 Bilaga A: Typiska visningslägen via PC-ingång Skärmen har en maximal upplösning på 1600 X I följande tabell visas några vanliga bildskärmslägen. Din tv kanske inte stöder alla upplösningar som är tillgängliga på datorn. Upplösningslägen som stöds visas nedan. Om du ställer in din dator på ett läge som inte stöds, kommer en varning att visas på skärmen. Index Upplösn. Hor Ver Frekvens Ver (Hz) Hor (KHz) Standard VESA VESA VESA VESA VESA VESA VESA MAC VESA VESA VESA VESA MAC VESA VESA VESA VESA VESA Bilaga B: AV- och HDMI Signalkompabilitet (Ingångssignaltyper) Källa Stödda signaler Tillgänglig PAL 50/60 O EXT-1 NTSC 60 O (SCART) RGB 50 O RGB 60 O FAV PAL 50/60 O NTSC 60 O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O YPbPr 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O 720P 50Hz O HDMI 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 1080P 24 HZ O (X: Ej tillgänglig, O : Tillgänglig) Obs: I vissa fall kanske inte en korrekt signal visas på tv:n. Problemet kan komma från en inkonsekvens med standarder från källutrustningen (DVD, satellitbox osv.). Om du upplever detta problem, ta kontakt med din återförsäljare och tillverkaren av den sändande utrustningen. Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:45

77 Bilaga D: Stödda filformat för USB-läge Media Film (tillval) Musik Foto Extern ljudkälla (tillval) Filextension Format OBS Video Ljud (Max. resolution/bitrate etc.) XviD/ 3ivx PCM/MP3 XviD Version: avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Stödjer SP och ASP - - PCM Sample Rate: 8K ~ 48KHz.mp3 - MPEG 1/2 Sample Rate: 8K ~ 48KHz, Bitrate: Layer 1/2/3 32K~320Kbps (MP3).jpg Grund-JPEG WxH = 14592x12288, Upp till 179 Mega-pixel Stödjer format: 444/ 440/ 422/ 420/ Gråskala Progressiv JPEG Up to 4 Mega-pixel Stödjer format: 444/ 440/ 422/ 420/ Gråskala.srt.smi Stödjer Textfi lsformat men inte Bildfi lsformat Anm.: Nödvändiga bitrates för vissa videotyper är högre än USB-begränsningarna. Av denna anledning kan vissa videofi ler inet spelas. Information om avfallshantering av gammal apparat och batterier [Endast Europeiska unionen] Dessa symboler indikerar, att utrustning med dessa inte får kastas tillsammans med hushållsavfall. Om du ska kasta produkten eller batterier, gör det i befi ntliga återvinnigssystem. Batterierna Obs: Märket Pb indikerar, että batterierna innehåller bly. Produkt Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:45

78 Specifikationer TV-SÄNDNING PAL/SECAM B/G D/K K I/I L/L MOTTAGNA KANALER VHF (BAND I/III) UHF (BAND U) HYPERBAND ANTAL FÖRINSTÄLLDA KANALER 200 KANALINDIKATOR OSD-system RF ANTENNINGÅNG 75 Ohm (obalanserad) DRIFTSPÄNNING V AC, 50/60 Hz. AUDIO Tyska+Nicam Stereo LJUDUTGÅNGSEFFEKT (W RMS. ) (10% THD) 2 x 2,5 STRÖMFÖRBRUKNING (W) 70 W (max) < 1 W (viloläge) PANEL 19 bredskärm MÅTT (mm) DxLxH (Med fot): 118 x 459 x 344 Vikt (Kg): 5.75 DxLxH (Utan fot): 63 x 459 x 312 Vikt (Kg): 5.50 Digital Reception (DVB-T) Sändningsstandarder: DVB-T, MPEG2,DVB-T, MPEG4 HD i. DEMODULATION -Modulationshastighet: COFDM med 2K/8K FFTläge. -Modulering: 16-QAM - 64-QAM FEC för alla DVBlägen (upptäcks automatiskt) ii. VIDEO -H.264 (MPEG-4 del 10) huvud och hög profilnivå 4.1/ MPEG-2 MP@HL videoavkodare. -HD-skärm som kan visa i multiformat (1080i, 720p, 576p) -CVBS, analoga utsignaler. iii. AUDIO -MPEG-1 lager I/II, MPEG-2 lager II, AAC, HEAAC, AC3 -Samplingsfrekvenserna som stöds är 32, 44,1 & 48 khz Digital Reception (DVB-C) Sändningsstandarder: DVB-C, MPEG2, DVB-C, MPEG4 i. SIGNALMOTTAGNING -Symbolrate: 4.0 Msymbols/s to 7.2 Msymbols/s -Modulering: 16-QAM, 32-QAM,64-QAM, 128-QAM och 256-QAM ii. VIDEO Alla MPEG2 MP@ML-format med uppkonvertering och fi ltrering till CCIR601-format. -CVBS, analoga utsignaler. iii. AUDIO Alla MPEG1 Lager 1- och 2-lägen Samplingsfrekvenserna som stöds är 32, 44,1 & 48 khz Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:45

79 INSTRUKTIONSMANUAL FÖR MOBILTV Att sätta på TVn med 12 Volt 1. Koppla ihop cigarettändarens sladd med cigaretturtaget i din bil eller en kabel med klämmor till bilbatteriet. Se till att du kopplar ihop rätt. 2. Sätt in den andra ändan av en12 volt kabel till DC 12 V urtaget på baksidan av TVn. Lampan för viloläget tänds. 3.Trycka på knappen, P+ / P- eller en sifferknapp på fjärrkontrollen. Eller, trycka på knappen, -P/ CH eller P/CH+ på tv:n. Din TV slås på. 4.Ställ in en bra bild med antennen eller installera om TV kanalerna igen om så krävs. Att stänga av TVn 1.Tryck på knappen på fjärrkontrollen eller på -knappen, så att TV:n växlar till viloläge. 2. Dra ur sladden and kontakter. V+ V+ OBSERVERA: 12 V Input : V- V- Svenska A02_MB37_[SE]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :07:45

80 Innehåll Funktioner Allmänna egenskaper Säkerhetsinformation Om skivor Hantering av skivor Om rengörning Licensinformation Att titta på en DVD Kontrollpanelens knappar Översikt av fjärrkontrollen Allmän användning Uppspelning (Allmänt) Vanlig uppspelning Övrig information: Anmärkningar om uppspelning: Inställningsmenyns rubriker Inställningssida för video TV-typ DivX VOD Inställning av språk OSD SPRÅK AUDIO SKIVMENY TEXTNING Preferenser STANDARD DOWNMIX LÖSENORD (Byta lösenord): Felsökning Dålig bildkvalitet (DVD) Skivan spelar inte upp Felaktigt OSD-språk Vissa funktioner (vinkel, zoom osv.) fungerar inte Ingen bild Inget ljud Förvrängt ljud Inget gensvar från fjärrkontrollen Om inget fungerar Defi nition av termer Skivtyper som är kompatibla med denna enhet Filformat som stöds Specifi kationer Funktioner Allmänna egenskaper Spelar skivor i formaten DVD / VCD / CD / CD-R / CD-RW / MP3 / JPEG / MPEG / DivX. NTSC/PAL-uppspelning (beroende på skivans innehåll), LPCM-ljud via koaxiala och optiska digitala ljudutgångar. (tillval) Stöd för flerkanaligt ljud (stödjer upp till 8 kanaler, beroende på skivinnehållet Multi-textning (stödjer upp till 32 olika, beroende på skivinnehållet) Multi-vinkel (stödjer upp till 9 vinklar, beroende på skivinnehållet) 8 nivåer av föräldrakontroll Snabbsökning framåt/bakåt i 5 olika hastigheter. (2x, 4x, 8x, 16x, 32x) Långsam uppspelning i 4 olika hastigheter. (1/2x, 1/4x, 1/8x, 1/16x framåt) Uppspelning bild för bild. Sökläge Upprepning Ljudutgång (koaxialkabel, tillval) Observera att kopierade skivor kan vara inkompatibla. Obs Denna DVD-spelare kanske inte stödjer vissa MP3 inspelningar på grund av skillnader på inspelningsformat eller skivtyp. Läs i relevant handbok om MP3 -uppspelning. CD-R/CD-RW skivor som är inspelade med CD-DA metod kan spelas upp. Vissa CD-R/CD-RW-skivor kan vara inkompatibla p.g.a. den lasertyp och skivtyp som använts. DVD-R/RW -skivor inspelade med metoden DVD- Video kan spelas upp. Vissa DVD-R/RW -skivor kan vara inkompatibla p.g.a. den lasertyp och skivtyp som använts. Vissa skivor kan vara inkompatibla med JPEG Viewer-funktioner på grund av skillnader på skivans inspelningsformat eller skick. Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:55

81 Säkerhetsinformation VARNING DVD-spelare är en laserprodukt i klass 1. Denna produkt har en synlig laserstråle som kan orsaka farlig strålningsexponering. Se till att använda spelaren enligt instruktionerna. Om rengörning Rengör skivan med en mjuk duk före uppspelning. Torka skivan inifrån och ut. CLASS 1 LASER PRODUCT Tillverkad under licens från Dolby Laboratories. Dolby och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories. RISK FÖR ELEKTRISKA STÖTAR Blixtsymbolen i en liksidig triangel är avsedd att uppmärksamma användaren på att det förekommer oisolerad farlig spänning innanför produktens hölje som kan vara så kraftig att det föreligger risk för elstötar. Utropstecknet i en liksidig triangel är avsedd att göra användaren uppmärksam på att det finns viktig användar- och underhållsinformation i den medföljande manualen. Använd inte lösningsmedel såsom bensin, thinner eller liknande. Använd inte heller antistatisk spray avsedd för vinylskivor. Licensinformation Denna produkt innehåller upphovsrättsskyddad teknik som är skyddad i enlighet med vissa amerikanska patent och annan äganderätt av idéer som ägs av Macrovision Corporation och andra ägare av rättigheter. Användning av denna märkesskyddade teknik måste auktoriseras av Macrovision Corporation och begränsas till visning i hemmet eller annan begränsad visning, såvida inte annat auktoriserats av Macrovision Corporation. Konstruktionsändringar eller isärtagning förbjudes. Att titta på en DVD Skivan sätts in med etiketten uppåt: Om skivor Hantering av skivor Håll alltid i skivans kant för att hålla den ren. Vidrör inte ytan. Klistra inte papper eller fäst tejp på skivan. Om skivan smutsats ned med något ämne, såsom klister, tar du bort det innan du använder skivan. När TV:n slås på, byt till DVD-källa med SOURCEknappen på fjärrkontrollen. Tryck på Play på fjärrkontrollen eller på frontpanelen. Om ingen skiva laddats, lägg först in en DVD-skiva och tryck på Play. Utsätt inte skivan för direkt solljus eller värmekällor såsom varmluftsventilationsrör, eller genom att lämna den i en parkerad bil där temperaturen kan stiga kraftigt. Efter avspelning förvara skivan i dess fodral. Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:56

82 Kontrollpanelens knappar A. Skivlastare B. Spela/Paus Plays/pauses (spelar/pausar) skivan. När DVD-menyn (rotmenyn) är öppen, fungerar denna knapp som valknapp (väljer markerade objekt i menyn) när detta stöds av skivan. C. Stop / Eject Stoppa spelning av skivan/mata in eller ut skivan. Notera: Skivan kan inte matas ut via fjärrkontrollen. Tryck på STOP-knappen tre gånger under avspelning för att mata ut. Översikt av fjärrkontrollen 1. Viloläge 2. Sifferknapparna 3. Återgå/backa: 4. Språkval (ställ in språk) 5. Visa tid / DVD-meny 6. Rensa 7. Stopp 8. Ingen funktion 9. Snabbt bakåt 10. Snabbt framåt 11. Info 12. Zoom 13. Upprepa 14. Rot 15. Meny 16. Titel 17. OK / Välj 18. Navigeringsknappar 19. Textning 20. Vinkel 21. Sökläge 22. Spela 23. Paus 24. Hoppa över nästa 25. Hoppa över föregående Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:56

83 Allmän användning Du kan sköta DVD, fi lm-cd, innehållet på musik- eller bild-cd-skivor genom att de använda tillämpliga knapparna på fjärrkontrollen. Nedan visas de huvudfunktioner som oftast styrs med hjälp av fjärrkontrollens knappar. Knappar på fjärrkontrollen DVD Uppspelning Film Uppspelning Bildavspelning Musikuppsp elning Spela Spela Spela Spela Paus Paus Paus Paus Stopp Stopp Stopp Stopp / Hoppa över Hoppa över Föregående/ Föregående/nästa bakåt/framåt bakåt/framåt nästa / Förskjuter den zoomade bilden till vänster eller höger (om tillgängligt). / Markerar ett menyval. /Förskjuter den zoomade bilden uppåt eller nedåt (om tillgängligt). / Snabbt framåt/snabbt bakåt VINKEL Ändrar Ser scenen ur olika vinklar (om bildeffekt tillgängligt). (beror på X innehållet). C Nollställer siffra (om tillgängligt). SKÄRM Visar tid/huvudinställningsmeny INFO Val av tidräknarens läge (under uppspelning). Tryck upprepade gånger för att växla mellan lägen. SPRÅK Språk i audio (Audio Language) X X MENY Visar TV-meny. OK/VÄLJ UPPREPA ÅTERGÅ ROT SÖKLÄGE (*) TEXTNING VÄXLA: TITEL ZOOM Öppna/Visa/Spela REPEAT > Visar upprepningsfunktionerna. Går tillbaka till den föregående menyn (om tillgängligt). Går tillbaka till rotmappen (om tillgängligt). Väljer den Direkt val av scener eller tid. önskade filen. Textning PÅ/AV. Tryck upprepade gånger för att växla mellan textfunktioner. Visar skivmeny (om tillgängligt). Svenska Val av mediakälla. Visar skivmeny (om tillgängligt). X X Väljer den önskade filen. Zoomar bild. Tryck upprepade gånger för att växla mellan zoomfunktioner. Andra funktioner - Knappkombinationer (Under uppspelning) + Långsamt framåt. [ + ] + Ställer in långsam hastighet framåt. + Ställer in snabb hastighet framåt. + Ställer in snabb hastighet bakåt. + Bekräftar stoppkommandot. + Tryck på upprepade gånger för att gå framåt manuellt. (*) Du kan växla till titel genom att trycka på siffertangenterna direkt. Du måste trycka på 0 och en siffertangent för att växla ensiffriga titlar (Exempel: för att välja 5, tryck på 0 och 5). X X A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:57

84 Uppspelning (Allmänt) Vanlig uppspelning 1. Tryck på strömbrytaren 2. Sätt in en skiva i laddaren. Skivan laddas automatiskt och spelas upp direkt om det inte fi nns någon meny.. En meny kan framträda på TV-skärmen efter några få sekunder eller så startar fi lmen omedelbart efter fi lmbolagets introduktion. Detta beror på skivans innehåll och kan ändras. Notera: Steg 3 och 4 gäller bara om det fi nns en meny på skivan. 3. Tryck på / / / eller sifferknapparna för att välja i menyn. 4. Tryck på SELECT. Uppspelningen påbörjas. Det kan t.ex. vara en fi lm, en stillbild eller en annan meny, beroende på skivans innehåll. Övrig information: Om en åtgärd som hör ihop med en knapp inte kan utföras visas symbolen. Anmärkningar om uppspelning: 1. Inget ljud hörs vid snabb framspolning eller bakåtspolning. 2. Inget ljud hörs under långsam uppspelning. 3. Slow motion-uppspelning bakåt fi nns inte tillgängligt. 4. Ibland sker bytet av textningsspråk med viss fördröjning. 5. När det förvalda språket inte är valt efter ett flertal tryckningar på knappen innebär det att språket inte finns tillgängligt på skivan. 6. När spelaren omstartas eller skivan byts kommer textningen automatiskt att återställas till de ursprungliga inställningarna. 7. Om ett språk som inte stöds av skivan har valts kommer textningsspråket automatiskt att ställas in på skivans standardinställda språk. 8. Vanligtvis sker en cirkulering när man byter språk, vilket innebär att du kan avbryta textningen genom att trycka på denna knapp ett antal gånger tills Subtitle Off syns på skärmen. 9. När enheten är på eller skivan är borttagen är språket som hörs det som valdes vid den ursprungliga inställningen. Om detta språk inte är inspelat på skivan kommer bara det tillgängliga språket på skivan att höras. 10. Vissa DVD-skivor har inga rot- och/eller titelmenyer. 11. Att hoppa bakåt är inte möjligt Övrig information: Om du försöker mata in ett nummer som är större än den aktuella titelns totala tid försvinner sökrutan och meddelandet Ogiltigt val visas i skärmens övre vänstra hörn. 13. Bildspelet avaktiveras när ZOOM-läget är aktivt. Inställningsmenyns rubriker Inställningssida för video TV-typ Denna tv använder systemet PAL. Även NTSC stöds, men signalen omvandlas i så fall till PAL. DivX VOD DivX VOD erbjuder något som kallas streaming video, vilket ger hög prestanda. Inställning av språk OSD SPRÅK Du kan välja det förvalda OSD-språket för spelarens menyer AUDIO Du kan välja det förvalda ljudspråket om det stöds av DVD-skivan. SKIVMENY Du kan välja DVD:ns skivmenyspråk bland dessa språk. Skivmenyn visas i det valda språket om det stöds av DVD-skivan. TEXTNING Du kan välja det förvalda textningsspråket om det stöds av DVD-skivan. Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:57

85 Preferenser STANDARD Om du väljer RESET och trycker på SELECT laddas fabriksinställningarna. Föräldranivå och föräldralösenord ändras inte. DOWNMIX Detta läge kan väljas när TV:ns digitala ljudutgång används. SURROUND: Surround-ljud som utsignal. STEREO: Tvåkanalig stereo. FÖRÄLDRANIVÅ (Parental Level) Uppspelning av vissa DVD-skivor kan vara begränsad beroende på åldern hos användarna. Föräldrakontroll-funktionen ger möjligheten att begränsa uppspelningsnivån som kan ställas in av föräldrarna. Föräldranivåer kan justeras till en av de åtta nivåerna. Nivå 8 ADULT -justeringen låter dig se samtliga DVDtitlar utan att ta hänsyn till DVD-skivans föräldranivåer. Du kan se DVD-skivorna som har samma eller lägre föräldranivå som spelarens. LÖSENORD (Byta lösenord): Med detta alternativ kan du byta aktuellt lösenord. För att byta lösenord kommer du att bli tillfrågad att skriva in ditt gamla lösenord. När du har skrivit in det gamla lösenordet kan du skriva in ett nytt fyrsiffrigt lösenord. Du kan använda C-knappen för att radera felinmatningar. Notera: Fabriksinställt lösenord är Du måste ange ett lösenord varje gång du vill ändra föräldranivån. Om du glömmer ditt lösenord kan du kontakta teknisk kundtjänst. Felsökning Dålig bildkvalitet (DVD) Se till att DVD-skivans yta inte är skadad. (repor, fi ngeravtryck osv.) Rengör DVD-skivan och försök igen. Se instruktionerna för rengöring av skivan. Se till att DVD-skivan är i facket med etiketten uppåt. En fuktig DVD-skiva eller kondens kan påverka utrustningen. Vänta en eller två timmar i Standbyläge för att låta utrustningen torka. Skivan spelar inte upp Ingen skiva i maskinen. Lägg en skiva på släden då den är utmatad. Skivan är inte korrekt ilagd. Se till att DVD-skivan är i facket med etiketten uppåt. Fel skivtyp. Maskinen kan inte spela CD-ROMskivor osv. Regionkoden på DVD-skivan måste vara samma som för spelaren. Felaktigt OSD-språk Välj språk i installationsmenyn. Språket för ljud eller textning för en DVD kan inte ändras. Flerspråkigt ljud och/eller textning är inte inspelat på DVD:n. Försök ändra ljud eller textning genom att använda DVD-skivans titelmeny. Vissa skivor låter inte användaren ändra dessa inställningar utan att använda skivans meny Vissa funktioner (vinkel, zoom osv.) fungerar inte Dessa funktioner är inte tillgängliga på DVD:n.. Vinkel kan bara ändras när vinkel-symbolen visas. Ingen bild Har du tryckt på rätt knapp på fjärrkontrollen? Försök en gång till. Inget ljud Kontrollera volymen. Kontrollera att du inte stängt av ljudet av misstag. Förvrängt ljud Kontrollera att ljudinställningarna är korrekta. Inget gensvar från fjärrkontrollen Kontrollera att fjärrkontrollen är i rätt läge. Kontrollera att batterierna sitter rätt. Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:57

86 Byt batterierna. Om inget fungerar Om du har försökt allt ovan och ingenting verkar fungera bör du prova med att stänga av din TV- DVD och sätta på den igen. Om detta inte fungerar, kontaktar du din leverantör eller en reparatör. Försök aldrig att laga en skadad enhet på egen hand. Definition av termer Vinkel På vissa DVD-skivor fi nns inspelade scener som samtidigt har filmats från ett flertal olika vinklar (samma scen har tagits framifrån, från vänster, från höger, osv.). Med sådana skivor kan ANGLE-knappen användas för att se scenen från olika vinklar. Kapitelnummer Dessa nummer finns inspelade på DVD-skivor. En titel är indelad i avsnitt, vart och ett numrerat, och därför kan specifika delar av filmen genomsökas snabbt med hjälp av dessa nummer. DVD Detta hänvisar till en optisk högdensitetsskiva på vilken högkvalitativa bilder och ljud har spelats in digitalt. Den innefattar också en ny videokomprimeringstekniken (MPEG II) och högdensitetsinspelning av ljud. Med DVD kan estetiskt tilltalande fullängdsfi lmer spelas in under längre perioder (till exempel kan en hel fi lm spelas in). DVD-skivan består av två 0,6 mm tunna skivor som är sammanfogade. Ju tunnare skiva desto högre densitet för inspelningen av informationen, och därför har en DVD-skiva större kapacitet än en enkelsidig 1,2 mm tjock skiva. Eftersom de två tunna skivorna är sammanfogade kommer man i framtiden att kunna uppnå en dubbelsidig uppspelning för ännu längre uppspelningstid. Textning Dessa är skrivna rader som visas på nedre delen av skärmen, som har översatts eller innehåller dialogen på originalspråket. Dessa fi nns inspelade på DVDskivorna. Tidsnummer Dessa visar speltiden vilken har förflutit sedan starten av en skiva eller en titel. Den kan användas för att snabbt hitta specifi ka scener. (Alla skivor stödjer inte tidsökningsfunktionen. Tillgängligheten bestäms av skivtillverkaren.) Titelnummer Dessa nummer fi nns inspelade på DVD-skivor. När en skiva innehåller två eller flera filmer är dessa filmer numrerade som titel 1, titel 2 etc. Spårnummer Dessa nummer är tilldelade spåren som har spelats in på ljud-cd. De möjliggör lokalisering av specifi ka spår snabbt. Dolby Digital Många biografer har ljudsystem av typen 5.1-kanaligt surround-ljud. Samma teknik kan du använda hemma. För att du ska kunna använda 5.1-kanaligt surroundljud måste DVD-spelaren anslutas till en extern Dolby Digital-förstärkare via de digitala utgångarna (koaxial eller optisk). Dolby Pro Logic Detta är Dolby Laboratories teknologi för att aktivt avkoda Dolby Surround-kodade program. Dolby Surround-program har fyra kanaler för ljud (vänster, center, höger och surround) kodade till en standard 2-kanalig stereosignal. Den bakre kanalen är enkanalig. LPCM LPCM står för Pulse Code Modulation och är digitalt ljud. MPEG Förkortning för Moving Picture Experts Group. Detta är en internationell standard för komprimering av rörliga bilder. På vissa DVD-skivor har digitalt ljud blivit komprimerat och inspelat i detta format. DivX DivX är ett digitalt video komprimeringsformat baserat på MPEG-4, och utvecklat av DivX Networks, Inc. Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:57

87 Skivtyper som är kompatibla med denna enhet Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:57

88 Filformat som stöds Media Film (tillval) Musik Foto Extern tekstning (tillval) Filextension.mpg/.dat/.vob Format OBS Video Ljud (Max. resolution/bitrate etc.) MPEG1 MPEG2 MPEG Lager 1/2/3 MPEG2 XviD/ 3ivx PCM/MP3 XviD Version, upp till: / DivX 3.1.x, 4.x, 5.x.avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Stödjer SP och ASP - - PCM Samplingsfrekvens: 8K ~ 48KHz.mp3 - MPEG 1/2 Samplingsfrekvens: 8K ~ 48KHz, bithastighet: Lager 1/2/3 64K~320Kbps (MP3).jpg Grund-JPEG WxH = 8902x8902 upp till 77Mega-pixel Stödjer format: 444/ 440/ 422/ 420/ Gråskala Progressiv JPEG Upp till 4 megapixel Stödjer format: 444/ 440/ 422/ 420/ Gråskala.srt.smi.sub Stödjer textfi lsformat men inte bildfi lsformat.ssa.ass Notera: Det kan inte garanteras att alla DivX-format stöds. Specifikationer Typ av skivor som kan användas Bildtyp Ljudtyp Ljudutgång DVD: SS/SL 4.7 (DVD-5) CD-DA SS/DL 4.7 (DVD-9) CD-R DS/SL 4.7 (DVD-10) CD-RW DS/DL 4.7 (DVD-18) MP-3/JPEG MPEG-2 Video Standard Decoding (MPEG-1 stöds) Fullskärms videoläge på 720 x 576 (PAL) & 720 x 480 (NTSC) pixlar 50 och 60 Hz skärmuppdateringsfrekvens (PAL & NTSC) Digital bitfl ödesbearbetning upp till 108 Mbits/sek Linjeupplösning, fl er är 500 linjer Dolby Digital avkodning MPEG fl erkanalig avkodning LPCM Digitala ljudutgångar: IEC 958 TOSLINK Analoga utgångar: 24 bitars /48, 44.1kHz nedsampling DAC Svenska A02_MB37_[SE]_(02-DVD)_WDIVX_1900UK_ _ indd :07:58

89 Contents Features Accessories Introduction Preparation Safety Precautions Power Power Cord Moisture and Water Cleaning Ventilation Heat and Flames Lightning Replacement Parts Servicing Waste Disposal Information for Users in European Union Countries Disconnecting the Device Headphone Volume Installation LCD Screen Warning Overview of the Remote Control LCD TV and Operating Buttons Viewing the Connections- Back Connectors Viewing the Connections - Side Connectors Power Connection Aerial Connection Using Side USB Input USB Memory Connection Connecting the LCD TV to a PC Connecting to a DVD Player Using Side AV Connectors Using Other Connectors Connecting Other Equipment via Scart Inserting Batteries in the Remote Control Handset Switching the TV On/Off To Switch the TV On To Switch the TV Off Input Selection Basic Operations Operation with the Buttons on the TV Operation with the Remote Control Initial Settings General Operation Electronic Programme Guide Programme Options Analogue Teletext Widescreen IDTV Menu System Channel List Navigating the Entire Channel List Moving the channels in the channel list Deleting the Channels in the Channel List Renaming channels Adding Locks to Channels Setting Favourites Program Guide Timers Common Interface TV Setup Setup Confi guration Time Settings(**) Language Settings Language Settings Installation Video Playback (optional) Analogue TV Menu System Picture Menu Sound Menu Feature Menu Install Menu Install Menu in AV Modes Program Table Source Menu PC Mode Menu System PC Position Menu Displaying TV Information Mute Function Picture Mode Selection Freezing Picture Zoom Modes Teletext Tips Appendix A: PC Input Typical Display Modes Appendix B: AV and HDMI Signal Compatibility (Input Signal Types) Appendix D: Supported File Formats for USB Mode Specifi cations Digital Reception (DVB-T) Digital Reception (DVB-C) MOBIL TV INSTRUCTION MANUAL English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:09

90 SLEEP SCREEN INFO SOURCE SUBTITLE / PRESETS Features Remote controlled colour LCD TV. Fully integrated digital TV (DVB-T - MPEG2) (DVB-T- MPEG4) (DVB-C - MPEG2) (DVB-C- MPEG4). HDMI connectors for digital video and audio. This connection is also designed to accept high definition signals. USB input. 200 programmes from VHF, UHF(analogue). 500 programmes for digital mode (IDTV). Integrated tuner TNT HD, MPEG 2 / MPEG 4 compatible. OSD menu system. Scart socket for external devices (such as video, video games, audio set, etc.). Stereo sound system. (German+Nicam) Teletext, fastext, TOP text. Headphone connection. Automatic programming system. Forward or backward manual tuning. Sleep timer. Child lock. Automatic sound mute when no transmission. NTSC playback. AVL (Automatic Volume Limiting). When no valid signal is detected, after 5 minutes the TV switches itself automatically to standby mode. PLL (Frequency Search). PC input. Plug&Play for Windows 98, ME, 2000, XP, Vista. Audio line out. Game Mode (optional) Accessories RETURN FAV LANG. EPG MENU Remote Controller Introduction Batteries: 2 X AAA Instruction Book Thank you for choosing this product. This manual will guide you for the proper operation of your TV. Before operating the TV, please read this manual thoroughly. Please do keep this manual in a safe place for future references. Preparation For ventilation, leave a free space of at least 10 cm all around the set. To prevent any fault and unsafe situations, please do not place any objects on top of the set. Use this device in moderate climates. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:10

91 Safety Precautions Please read the following recommended safety precautions carefully for your safety. Power Always use the provided AC adaptor. Operate only from the power source specifi ed on the AC adaptor. The power adaptor may become hot during normal operation. This is not a malfunction. Please make sure that the adaptor is not covered while in operation. Leave a space of 15 cm (minimum) around the AC adaptor. The rating information and safety caution of the AC adaptor are provided on the adaptor. WARNING: When the set is not in use for a long time, disconnect from the power. Power Cord Do not place the set, a piece of furniture, etc. on the power cord (mains lead) or pinch the cord. Handle the power cord by the plug. Do not unplug the appliance by pulling from the power cord and never touch the power cord with wet hands as this could cause a short circuit or electric shock. Never make a knot in the cord or tie it with other cords. The power cords should be placed in such a way that they are not likely to be stepped on. A damaged power cord can cause fi re or give you an electric shock. When it is damaged and needs to be replaced, it should be done by qualifi ed personnel. Moisture and Water Do not use this device in a humid and damp place (avoid the bathroom, the sink in the kitchen, and near the washing machine). Do not expose this device to rain or water, as this may be dangerous and do not place objects filled with liquids, such as flower vases, on top. Avoid from dripping or splashing. If any solid object or liquid falls into the cabinet, unplug the TV and have it checked by qualifi ed personnel before operating it any further. Cleaning Before cleaning, unplug the adaptor from the wall outlet.do not use liquid or aerosol cleaners Use soft and dry cloth Ventilation English The slots and openings on the TV set are intended for ventilation and to ensure reliable operation. To prevent overheating, these openings must not be blocked or covered in anyway. Heat and Flames The set should not be placed near to open flames and sources of intense heat such as an electric heater. Ensure that no open fl ame sources, such as lighted candles, are placed on top of the TV. Batteries should not be exposed to excessive heat such as sunshine, fi re or the like. Lightning In case of storm and lightning or when going on holiday, disconnect the power cord from the wall outlet. Replacement Parts When replacement parts are required, make sure that the service technician has used replacement parts, which are specifi ed by the manufacturer or have the same specifications as the original one. Unauthorized substitutions may result in fi re, electrical shock or other hazards. Servicing Please refer all servicing to qualifi ed personnel. Do not remove the cover yourself as this may result in an electric shock. Waste Disposal Instructions for waste disposal: Packaging and packaging aids are recyclable and should principally be recycled. Packaging materials, such as foil bag, must be kept away from children. Batteries, including those which are heavy metalfree, should not be disposed of with household waste. Please dispose of used battery in an environment friendly manner. Find out about the legal regulations which apply in your area. Cold cathode fluorescent lamp in LCD PANEL contains a small amount of mercury; please follow the local laws or regulations for disposal. Information for Users in European Union Countries This symbol on the product or on its packaging means that your electrical and electronic device should be disposed at the end of its service life separately from your household wastes. There are separate collection systems for recycling in EU. A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:11

92 For more information, please contact the local authority or the dealer where you purchased the product. Disconnecting the Device The mains plug is used to disconnect TV set from the mains and therefore it must remain readily operable. Headphone Volume Excessive sound pressure from earphones and headphones can cause hearing loss. Installation To prevent injury, this device must be securely attached to the wall in accordance with the installation instructions when mounted to the wall (if the option is available). LCD Screen The LCD panel is a very high technology product with about a million thin fi lm transistors, giving you fi ne picture details. Occasionally, a few non-active pixels may appear on the screen as a fi xed blue, green or red point. Please note that this does not affect the performance of your product. Warning Do not leave your TV in standby or operating mode when you leave your house. Connection to a Television Distribution System (Cable TV etc.) fromtuner Device connected to the protective earthing of the building installation through the mains connection or through other apparatus with a connection to protective earthing - and to a television distribution system using coaxial cable, may in some circumstances create a fi re hazard. To ground the antenna system properly, be sure that the cable grounding is connected with the building s grounding system. Note that the connection should follow IEC and IEC standards which require that the grounding should be as close as possible to the cable connection. Be sure to ground the connection properly. Connect the ground terminal of the AC adaptor with the ground terminal provided at the power outlet using the enclosed power cord. If the provided plug does not fit your outlet, consult an electrician for replacement of the obsolete outlet. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:11

93 Overview of the Remote Control Standby Image size Sleep timer Numeric buttons 5. Return / Exit (in DTV mode) / Index page (in TXT mode) 6. Cursor up / Page up (in TXT mode) 7. Cursor left 8. Programme up (Page down in DTV mode) 9. Programme down (Page up in DTV mode) 10. Mono-Stereo / Dual I-II / Current language (in DTV mode) (*) 11. Previous Programme / Swap 12. Electronic programme guide (in DTV mode) 13. Info / Reveal (in TXT mode) 14. Picture mode selection 15. Source selection 16. Red / Sound menu / Change channel list (in DTV mode) 17. Green / Picture / Subtitle on-off (in DTV mode) (*) 18. Yellow / Feature / Current language (in DTV mode) (*) 19. Menu on-off 20. Blue / Install menu / Favourite mode (*) (in DTV mode) 21. OK / Channel list (in DTV mode) / Hold (in TXT mode) 22. Cursor right / Subpage (in TXT mode) 23. Cursor down / Page down (in TXT mode) 24. Volume up 25. Volume down 26. Mute 27. Teletext / Mix 28. Subtitle on-off (in DTV mode) / TXT Subtitle 29. FAV (*) (Favourite Selection) (in DTV mode) 30. Media Browser playback buttons. (in DTV mode) (*) Only for EU country options. Note: Buttons that are not indicated with a number on the remote control illustration are not functional in TV mode. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:12

94 LCD TV and Operating Buttons Standby button TV/AV button Programme Up/Down buttons 4. Volume Up/Down buttons Note: Press / buttons at the same time to view main menu. Viewing the Connections- Back Connectors 1. SCART socket inputs or outputs for external devices. Connect the SCART cable between SCART socket on TV and SCART socket on your external device (such as a decoder, a VCR or a DVD player). Note: If an external device is connected via the SCART socket, the TV will automatically switch to AV mode. 2. Component Video Inputs (YPbPr) are used for connecting component video. You can connect the component video and audio sockets with a device that has component output. Connect the component video cables between the COMPONENT VIDEO INPUTS on on the TV and the component video outputs of your device. While connecting, be sure that the letters on your TV, Y, Pb, Pr correspond with your device s connectors. 3. PC/YPbPr Audio Inputs are used for connecting audio signals of a PC or a device that connects to the TV via YPbPr. Connect the PC audio cable between the AUDIO INPUTS on the TV and audio output of your PC to enable PC audio. Connect the audio cable between AUDIO INPUTS on the TV and audio outputs of your device to enable component audio. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:13

95 4. S/PDIF Out outputs digital audio signals of the currently watched source. Use an S/PDIF coaxial cable to transfer audio signals to a device that has S/PDIF input.you should also set SPDIF Out option in the Sound Menu as On. 5. RF Input connects to an antenna or a cable. Note that if you use a decoder or a media recorder, you should connect the aerial cable through the device to the television with an appropriate antenna cable, as shown in the illustrationin the following pages. V+ V+ V- V-. 6. DC 12 V Input is used for connecting the supplied power adaptor. 7. Audio Line Outs output audio signals to an external device such as an optional sound system. To connect the external speakers to your TV, use AUDIO LINE OUTS of the TV with an audio cable. Note: Line out feature cannot be used while in HDMI source. You can use SPDIF instead. 8. PC Input is for connecting a personal computer to the TV set. Connect the PC cable between the PC INPUT on the TV and the PC output on your PC. 9. HDMI 1: HDMI input HDMI Inputs are for connecting a device that has an HDMI socket. Your LCD Television is capable of displaying High Defi nition pictures from devices such as a High Defi nition Satellite Receiver or DVD Player. These devices must be connected via the HDMI sockets or Component Socket. These sockets can accept either 480i, 480p, 576p, 576i, 720p, 1080i, 1080p signals. No sound connection is needed for an HDMI to HDMI connection. Viewing the Connections - Side Connectors 1. CI Slot is used for inserting a CI card. A CI card allows you to view all the channels that you subscribe to. For more information, see Conditional Access section. 2. USB Input (functional in DTV mode only) 3. Headphone jack is used for connecting an external headphone to the system. Connect to the HEADPHONE jack to listen to the TV from headphones (optional). 4. Video Input is used for connecting video signals of external devices.connect the video cable between the VIDEO IN socket on the TV and the VIDEO OUT jack on your device. 5. Audio Inputs are used for connecting audio signals of external devices. Connect the audio cable between the AUDIO INPUTS on the TV and the AUDIO OUTPUT jacks on your device. Note: If you connect a device to the TV via the VIDEO INPUT, you should also connect your device with an audio cable to the AUDIO INPUTS of the TV to enable audio. Power Connection IMPORTANT: The TV set is designed to operate on 12 V DC. For this, an adaptor is used which gives 12 V voltage. Connect this adaptor to a system that supplies V AC,50/60Hz. After unpacking, allow the TV set to reach the ambient room temperature before you connect the set to the mains. To POWER INPUT DC 12 V terminal AC adapter English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:14

96 Aerial Connection Connect the aerial or cable TV plug to the AERIAL INPUT socket located at the rear of the TV. Set the resolution that suits your viewing requirements. Resolution information can be found in the appendix parts. Using Side USB Input You can connect USB devices to your TV by using the USB input of the TV. This feature allows you to display/play JPG, video (optional) and MP3 fi les stored in a USB stick. It is possible that certain types of USB devices (e.g. MP3 Players) may not be compatible with this TV. You may back up your fi les before making any connections to the TV set in order to avoid any possible data loss. Note that manufacturer will not be responsible for any fi le damage or data loss. Do not pull out USB module while playing a fi le. CAUTION: Quickly plugging and unplugging USB devices, is a very hazardous operation. Especially, do not repeatedly quickly plug and unplug the drive. This may cause physical damage to the USB player and especially the USB device itself. SIDE VIEW USB MEMORY USB Memory Connection Plug your USB device to the USB input of the TV. IMPORTANT: The TV supports only FAT32 disk formatting. NTFS format is not supported. Connecting the LCD TV to a PC For displaying your computer s screen image on your LCD TV, you can connect your computer to the TV set. Power off both computer and display before making any connections. Use 15-pin D-sub display cable to connect a PC to the LCD TV. When the connection is made, switch to PC source. See Input selection section. English Connecting to a DVD Player If you want to connect a DVD player to your LCD TV, you can use connectors of the TV set. DVD players may have different connectors. Please refer to your DVD player s instruction book for additional information. Power off both the TV and the device before making any connections. Note: Cables shown in the illustration are not supplied. If your DVD player has an HDMI socket, you can connect via HDMI. When you connect to DVD player as illustrated below, switch to HDMI source. See, Input Selection section. Most DVD players are connected through COMPONENT SOCKETS. Use a component video cable to connect video input. For enabling audio, use a component audio cable as illustrated below. When the connection is made, switch to YPbPr source. See, Input selection section. You may also connect through the SCART socket. Use a SCART cable as shown below. Note: These three methods of connection perform the same function but in different levels of quality. It is not necessary to connect by all three methods. A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:14

97 Using Side AV Connectors You can connect a range of optional equipment to your LCD TV. Possible connections are shown below. Note that cables shown in the illustration are not supplied. For connecting a camcorder, connect to the VIDEO IN socket and the AUDIO SOCKETS. For selecting the related source, see the section Input selection in the following parts. To listen the TV sound from headphones, connect to the HEADPHONE jack of thetv. Connecting Other Equipment via Scart Most devices support SCART connection. You can connect a; DVD recorder, a VCR or a decoder to your LCD TV by using the SCART socket. Note that cables shown in the illustration are not supplied. Power off both the TV and the devices before making any connections. For more information, refer to your device s own instruction book. Using Other Connectors You can connect a range of optional equipment to your LCD TV. Possible connections are shown below. Note that cables shown in the illustration are not supplied. To connect external speakers, use an audio cable. Do not reverse the AUDIO LEFT and AUDIO RIGHT jacks. Turn on the LCD TV and external speaker set after all connections are made. Refer to your speaker set s manual for further queries. For connecting a to a device that has SPDIF support, use an appropriate SPDIF cable to enable sound connection. You should also set SPDIF Out option in the Sound menu as On. Inserting Batteries in the Remote Control Handset Remove the battery cover located on the back of the handset by gently pulling backwards from the indicated part. Insert two AAA/R3 or equivalent type batteries inside. Place the batteries in the right directions and replace the battery cover. Note: Remove the battery from remote control handset when it is not to be used for a long period. Otherwise it can be damaged due to any leakage of batteries. Remote range is approximately 7m/23ft. Switching the TV On/Off To Switch the TV On Connect the power cord to the V AC 50 /60 Hz. Press STANDBY switch. Then the standby LED lights up. To switch on the TV from standby mode either: English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:16

98 Press the button, P+ / P- or a numeric button on the remote control. Press the -P/CH or P/CH+ button on the TV. The TV will then switch on. Note: If you switch on your TV via PROGRAMME UP/DOWN buttons on the remote control or on the TV set, the programme that you were watching last will be reselected. By either method the TV will switch on. To Switch the TV Off Press the button on the remote control or press the STANDBY switch, so the TV will switch to standby mode. To power down the TV completely, unplug the power cord from the mains socket. Note: When the TV is switched to standby mode, standby LED can blink to indicate that features such as Standby Search, Over Air Download or Timer is active. Input Selection Once you have connected external systems to your TV, you can switch to different input sources. Press SOURCE button on your remote control for directly changing sources. or, Select Source option from the main menu by using or button. Use then or button to highlight an input and press button to select. Note: You can mark desired source options by pressing the OK button. Therefore, when SOURCE button is pressed, only the marked source options will be available (except for the TV source). Basic Operations You can operate your TV using both the remote control and onset buttons. Operation with the Buttons on the TV Volume Setting Press button to decrease volume or button to increase volume, so a volume level scale (slider) will be displayed on the screen. Programme Selection Press P/CH + button to select the next programme or P/CH - button to select the previous programme. Viewing Main Menu Press / buttons at the same time to view main menu. In the Main menu select submenu using P/CH - or P/CH + buttons and enter the sub-menu using or buttons. To learn the usage of the menus, refer to the menu system sections. AV Mode Press the TV/AV button in the control panel on the TV to switch between AV modes. Operation with the Remote Control The remote control of your TV is designed to control all the functions of the model you selected. The functions will be described in accordance with the menu system of your TV. Functions of the menu system are described in the following sections. Volume Setting Press V+ button to increase the volume. Press V- button to decrease the volume. A volume level scale (slider) will be displayed on the screen. Programme Selection (Previous or Next Programme) Press P - button to select the previous programme. Press P + button to select the next programme. Programme Selection (Direct Access) Press numeric buttons on the remote control to select programmes between 0 and 9. The TV will switch to the selected programme. To select programmes between (for IDTV) or (for analogue), press the numeric buttons consecutively. The limit of the delay time is 3 seconds. Press directly the programme number to reselect single digit programmes. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:16

99 Initial Settings When the TV is turned on for the first time, the menu for the language selection appears on the screen. The message Welcome please select your language! is displayed in all language options sequentially in the OSD. By pressing the or buttons highlight the language you want to set and press OK button. You can get information about the menu usage by pressing INFO button. Press INFO button again to exit the help menu. After then, First time installation OSD will appear on the screen. By pressing or buttons, select the country you want to set and press OK button. If you select CABLE option, the following screen will be displayed: Note: Country selection will not be available for UK. Press OK to continue. After then, the active antenna selection OSD appears on the screen: By pressing or buttons, set active antenna mode as on or off. You can select frequency ranges from this screen. For highlighting lines you see, use or button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When fi nished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. If you select AERIAL option from the Search Type screen, the digital television will search for digital terrestrial TV broadcasts: If an active antenna is connected to your TV, you can select this option as On. Antenna power should be Off when standard antenna is used instead of the active antenna. See Configuration Menu in the following sections for more information. Press OK button on the remote control to continue and the following message will be displayed on the screen: To select the Yes or No option, highlight the item by using or buttons and press OK button. After then, the following OSD will be displayed on the screen: English The IDTV will automatically tune to the UHF or VHF (** for EU countries) transmission channels, searching for digital terrestrial TV broadcasts and displaying the names of channels found. This process will take about a few minutes. To cancel searching, you can press the MENU button at any time during the process. Note: If the digital TV fails to store any channels, No channels available. message will be displayed on the screen. A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:16

100 After Automatic Search is completed, the following message will be displayed, asking for sorting option. If you select YES, programme list will be sorted according to LCN (logical channel number). Select NO for using frequency sort. This screen will be displayed for both aerial and cable options. (This feature is available for only Germany,Austria and Italy country option). Either you select AERIAL or CABLE option from the search type menu, after the digital automatic search is completed, the following message asking for analogue channel search appears on the screen: To search for analogue channels, select Yes. TV switches to the analogue TV mode. A menu will be displayed to search for analogue channels. Set Language item by pressing or button. Press or button to highlight Country item and then use or to set. Press or button to highlight TXT. Language. Set TXT Language by using or button. To cancel, press the BLUE button. When fi nished, press OK or RED button to continue and the following OSD will be displayed: The information banner can also be displayed by pressing the INFO button at any time while watching the TV. Pressing INFO button again removes the banner. If the selected channel is locked, you must enter the correct four digit key to view the channel. In this case, a dialog box asking for the lock key will be displayed: Electronic Programme Guide Some, but not all, channels send information about the current and next events. Please note that event information is updated automatically. If there are no event information data available for channels,epg will be displayed with blanks. Press EPG button to view the EPG menu. Press or buttons to navigate through channels. Press or buttons to navigate through the programme list. After automatic tuning is finalized, a programme list will appear on the screen. In the programme list you will see the programme numbers and names assigned to the programmes. If you do not accept the locations and/or the names of the programmes, you can change them in Program table. For details, see the section, Program table. General Operation Press the SOURCE button and select DTV/USB from the list. The TV then switches to digital TV mode. Information Banner Whenever you change the channel using the P + or P - button or numeric buttons, the TV displays the broadcast picture along with an information banner at the bottom of the screen. Broadcast type information is also displayed. This will remain on the screen for approximately a few seconds. RED button (Shrink): makes the info boxes smaller. GREEN button (Expand): makes the info boxes larger. YELLOW button (Prev. Day): displays the programmes of previous day. BLUE button (Next day): displays the programmes of the next day. INFO (Details): displays the programmes in detail. OK (View / Timer): shows the highlighted channel / sets the reminder for future programmes. Numeric buttons (Jump): go to preferred channel directly via numeric buttons. : Jumps to current broadcast. 0 (SEARCH): activates Guide Search window English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:17

101 Press 0 button to view Guide Search menu. Using this feature, you can search the programme guide database in accordance with the genre selected or with name match. Programme Options In EPG menu, press the OK button to enter the Programme Options menu. Using this option, you can switch to the selected channel. Over Air Download To ensure that your IDTV always has the most upto-date information, please ensure that, after use, it is set to standby mode. At 3 A.M. each day, the IDTV automatically searches for any updates which may be broadcast and will download this to your IDTV automatically. This operation will normally take approximately 30 minutes. Displaying Subtitles With digital terrestrial broadcasting (DVB-T), some programmes are broadcast with subtitles. Note: You can enable subtitles by pressing the SUBTITLE button. Digital Teletext (For UK only**) Press the TELETEXT ( ) button. The digital teletext information appears. Operate it with the coloured buttons, or / or buttons and OK button. The operation method may differ depending on the contents of the digital teletext. Follow the instructions displayed on digital teletext screen. When Press OK button or similar message appears on the screen, press the OK button. When the TELETEXT ( ) button is pressed, the TV returns to television broadcasting. With digital terrestrial broadcasting (DVB-T), in addition to digital teletext broadcasting together with English the normal broadcasting, there are also channels with just digital teletext broadcasting. The aspect ratio (picture shape) when watching a channel with just digital teletext broadcasting is the same as the aspect ratio of the picture viewed previously. When you press the TELETEXT ( ) button again, the digital teletext screen will be displayed. Analogue Teletext Use of teletext and its functions are identical to the analogue text system. Please do refer to the TELETEXT explanations. Widescreen Depending on the type of the broadcast being transmitted, programmes can be viewed in a number of formats. Press the SCREEN button repeatedly to change screen format. When Auto is selected, the format being displayed is determined by the picture being broadcast. PLEASE NOTE: Menu size changes depending on the chosen image size. IDTV Menu System Press MENU button and DTV main menu will be displayed. You can use following buttons for Move, Delete and Lock functions. Channel List Using or buttons on the remote control in main menu, make sure that the fi rst item, Channel List, is highlighted and press the OK button to display the Channel List. Navigating the Entire Channel List Press or keys for selecting the previous or next channel. You can press P+ / P- buttons to move page up or page down. To watch a specifi c channel, highlight it using or buttons and then press OK button, while the Select item on Channel List menu is highlighted via or buttons. Channel List is the place where the channels are managed. A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:17

102 YELLOW: Tags/untags the selected channel. BLUE: Tags/untags all channels. Moving the channels in the channel list Press or buttons to select the channel that will be moved. Press or buttons to select the Move item on Channel List menu and press OK to confi rm. Note: If you enter the same programme number of the channel that you want to move,...services will be replaced. Do you want to continue? OSD will be displayed. Press OK to confi rm or select No to cancel. Deleting the Channels in the Channel List Press or buttons to select the channel that will be deleted. Press or buttons to select the Delete item on Channel List OSD. Now pressing or buttons moves to the previous/next character. Pressing or buttons toggles the current character, i.e., b character becomes a on and c on. Pressing the numeric buttons replaces the highlighted character with the characters printed above the key one by one as the button is pressed. Press the MENU button to cancel the editing or OK button to save the new name. Adding Locks to Channels Channel Locking provides a password-protected access to channels selected by parents. In order to lock a channel you should know the Parental Lock password (default value is set to 0000 in the factory and can only be changed from the Configuration menu). By pressing or buttons, highlight the channel to be locked and select the Lock option by pressing or buttons. Then press the OK button and a password box is displayed: Press OK button to delete the highlighted channel in the channel list. Then the message below appears on the screen. Setting Favourites To set a favourite you should highlight the Favourites item at the bottom of the Channel List menu. Then press OK button and Edit Favourite List menu appears on the screen. Renaming channels To rename a specifi c channel, the channel must be highlighted via pressing or buttons and then highlight the Edit Name item by pressing or buttons. Press OK button to activate rename feature. Adding a Channel to a Favourites List By pressing or buttons, highlight the channel that you want to add to the favourite list. By pressing OK button, the highlighted channel is added to English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:18

103 Favourite List. F icon indicates that a channel is added to Favourite List. Removing a Channel from a Favourite List Highlight the channel that you want to remove from the favourite list and press OK button to remove. You can press OK button again to re-adding a channel. To activate Favourites, go to the Configuration menu and select Favourite mode. Use or to set Favourite mode as on. To cancel Favourites, set Favourite Mode to Off. Hint: Pressing INFO button can help you for displaying information in IDTV. Program Guide This section is same with the instructions given in the General Operations page. Please see Electronic Programme Guide (EPG) section in the General Operations part. Timers To display timers window, press either TIME button on the remote control or activate the item from the main menu. To add a timer, press the YELLOW button on the remote control. Then Add Timer window appears. Channel: or keys will navigate the user through the TV or Radio list. Date: Starting date is entered via the Left/Right or the numeric buttons. Start: Starting time is entered via the Left/Right or the numeric buttons. End: Ending time is entered via the Left/Right or the numeric buttons. Duration: Displays the duration of the recording. Duration item will be automatically displayed after the starting and ending times are entered. Change / Delete: permits or prohibits any modifications for other users. You can save the adjustments by pressing the GREEN key or cancel the process by pressing the RED button. You can edit the list via GREEN key and delete with the RED button. Common Interface Press MENU button to display the main menu and use the or buttons to highlight the Common Interface line and press OK button. It is required to subscribe to a pay channel company to view the pay channels of the Digital Terrestrial broadcasting. Obtain the Conditional Access Module (CAM) and the viewing card by subscribing to a pay channel company, then insert those to the Television using the following procedure. Switch off the TV and unplug from the mains. Insert the CAM, and then the viewing card to the slot. The CAM should be correctly inserted, it is impossible to insert fully if reversed. The CAM or the TV terminal may be damaged if the CAM is forcefully inserted. Connect the TV to the mains supply, switch on and then wait for few moments until the card is activated. Some CAMs may require the following set up. Please set the CAM by entering the DIGITAL TV menu, Common Interface then pressing OK button. (CAM set up menu is not displayed when it is not required.) To see the viewing contract information: Enter DIGITAL TV; press MENU button, then highlight Common Interface and press OK button. When no module is inserted, No Common Interface module detected message appears on the screen. Refer to the module instruction manual for details of the settings. NOTE: Insert or remove the CI module only when the TV is in STANDBY mode or SWITCHED OFF. TV Setup You can use this item to display the TV functions. The digital TV Setup menu screen is accessed from the main menu. Press the MENU button to display the main menu and use or buttons to highlight TV Setup. Press OK button to display TV Setup menu screen. You can fi nd detailed information for all menu items in Analogue TV Menu System section. Setup The adjustments in this menu are given as the following: English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:19

104 Configuration You can confi gure the settings of your TV. Select Configuration from Setup menu and press OK to view this menu. Press the RETURN button on the remote control to exit. Favourite Mode Use this function to enable or disable favourite mode. Press or button to set this function as on or off. Scan Encrypted Scan Encrypted Channel feature will always be ON after performing first time installation. When this setting is on, search process will locate the encrypted channels as well. If it is set as OFF manually, encrypted channels will not be located while in automatic search or manual search. Use or button to select Scan Encrypted and then press or button to set this setting as On or Off. Parental Control Some channels broadcast material which you do not want younger members of the family to watch. Any channel can be locked so that it cannot be selected for viewing unless a four-digit PIN code is entered. In this way any channel not suitable for younger viewers can be prohibited. This function enables or disables the menu protection system and allows the PIN code to be changed. Use or buttons to highlight Parental Control. Press OK button to enter Parental Control menu. A dialog box asking for the lock key is displayed: There is only one key which is set to 0000 initially. Enter lock key. If wrong lock key is entered, the WRONG PIN message will be displayed on the screen and the TV returns to the previous menu. If the PIN is correct, the Parental Control menu including following items will be displayed: Maturity Lock (**) (**) If you set Country option as UK in the first time installation, Maturity Lock option will not be visible. When set, this option gets the maturity information from the broadcast and if this maturity level is disabled, the TV will not display the related video-audio. Menu Lock Use or buttons to set Menu Lock. Here, you can set/reset locking function for the main menu or the installation menu to restrict access. If the menu lock is disabled, there will be free access to the menu system. Disabled: All menus are unlocked. All Menus: All menus are accessible only with the correct lock key. So the user cannot add, delete, rename or move the channels and cannot set the timers. Installation Menu: Installation menu is locked, so the user cannot add channels. Changes will be updated after exiting Confi guration Menu. Set PIN Use or buttons to go to Set PIN option. Press OK to display the Set PIN window. Use numeric buttons to enter new pin number you will need to input your new pin a second time for verifi cation purposes. The factory default pin number is 0000, if you change the pin number make sure you write it down and keep it safe. Time Settings(**) (**): Time setting will not be available for UK. In the configuration menu, highlight the Time Settings item by pressing or buttons. Press OK and Time Settings sub menu will be displayed on the screen: Use or buttons to highlight the Time Zone Setting. Time Zone Setting is set using or buttons. It can be set to AUTO or MANUAL. When AUTO is selected, Current Time and Time Zone options will not be available to be set. If MANUAL option is selected as the Time Zone Setting, Time Zone can be altered: By pressing or buttons select Time Zone. Use or buttons to change the Time Zone between GMT-12 or GMT+12. Current Time on the English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:19

105 top of the menu list will then change according to the selected Time Zone. Receiver Upgrade Over Air Download (OAD) To ensure that your TV always has the most up to date information, use this setting. Please ensure that the TV is set to standby mode. The TV automatically powers up at 3.00 A.M. each day and searches for any new information which may be broadcast and will download this to your receiver automatically. This operation will normally take approximately 30 minutes. If you have an important recording to be carried out at 3.00 A.M. and you do not want to interrupt it, disable auto OAD search by performing the following: Press MENU button and using the or buttons to choose Setup and press OK button. Highlight Confi guration menu with or keys and press OK. Use or buttons to choose RECEIVER UPGRADE and press OK button. Using the or button change Automatic scanning from Enabled to Disabled. Highlight Scan for upgrade menu with or keys and pres OK to commence upgrade. After the search progress is completed, the message Completed searching for upgrade. No new software was found appears on the screen if no new software is found. Dolby Digital (Optional) In the Confi guration Menu, highlight the Dolby Digital item by pressing or buttons. Use the or buttons to set the Dolby Digital as On or Off. If the channel that you are watching supports Dolby Digital, you can turn this setting on. Hard of Hearing (*) Use or button to select Hard of Hearing and then press or button to set this setting as On or Off. If the broadcaster enables any special signal concerning the audio, you can set this setting as On to receive such signals. (*) Hard of Hearing function will not be available for UK. Channel List Use or buttons to go to Channel List option. Use or buttons to toggle Channel List Mode. If you select TV Only, with the or buttons, you navigate through only TV channels. If you select Radio Only, with the or buttons, you navigate through only radio channels. If you select Text Only, with the or buttons, you navigate through only text channels. If you choose Show All all channels can be navigated. To save the recent changes and exit; press the MENU button. Digital Audio Out Use this setting to defi ne digital audio out signal type. Use or buttons to set Digital audio out as Compressed (AC3) or PCM. If your selected channel includes compressed sound stream, you should connect your TV to external equipment by using Spdif out of your TV for enabling the sound output. If you have no external sound equipment, please select Digital Audio Out as PCM by using or button. A/V Delay You can use this setting when there is an AV synchronization problem in the received broadcast. Press or button to change the delay. Audio Description (Optional) Audio description refers to an additional narration track for blind and visually impaired viewers of visual media. You can use this feature, only if the broadcaster supports that additional narration track. Use or buttons to select an item. Then use or buttons to set. Audio Description (Optional) This function enables or disables the audio description feature by pressing the or buttons. Preferred Language (Optional) By pressing the or buttons the preferred audio description language is being changed. This setting can be used, only if it is available. Relative Volume (Optional) Using this option, the Audio Description volume level can be increased or decrased relatively, according to the general volume. Standby Search (**) (**) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland. Use or button to select Standby Search and then press or button to set this setting as On or Off. If you change Standby Search to Off, this function will be unavailable. To use Standby search please make sure that you select Standby Search as On. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:19

106 Active Antenna(*) Use or buttons to highlight Active Antenna option. When antenna power option is set as On by pressing or button, +5V will be transmitted to the antenna output.this feature enables the use of active antenna. Note: Antenna power should be Off when standard antenna is used instead of the active antenna. Broadcast Type When you set the desired broadcast type by using or button, the TV will display the related channel list. If the related source has does not include any stored channels, No channels for this type have been found. message will be displayed on the screen. Language Settings In this menu the user can adjust the preferred language. Select Language item in the Setup menu and press OK button. Then language settings menu will be displayed. Secondary settings are the alternatives when the fi rst options are not available. Guide Language: If the received EPG data includes the selected guide language, EPG data language will be changed accordingly. Teletext language sets the desired teletext language. Media Subtitle: In order to display subtitles properly while viewing a media fi le via Media Browser, use this setting to select a movie subtitle language. By pressing or button, select the desired language option (optional). Installation The Installation menu is mainly intended to help you for creating a Channel Table in most effi cient way. Select Installation from the main menu by pressing or buttons. Aerial Installation Select Aerial Installation line and use OK button to view the menu contents:. You can set the desired language options by using / and / buttons. (*) optional. Note: If the Country option is set to Denmark, Sweden, Norway or Finland, the Language Settings menu will function as described below: Language Settings Automatic Channel Scan Automatic channel scan is started by pressing OK button while Automatic channel scan item is highlighted. The following message appears on the screen: Highlight Yes or No by using or buttons and press OK button to confi rm. If Yes is selected, automatic search starts. Selecting No cancels automatic search. After search is completed for digital channels, a message asking whether to search for analogue channels appears on the screen: Use or buttons to highlight the menu item that will be adjusted and then press or button to set. Audio Language is used for selecting the soundtrack of a channels. Primary settings are the fi rst priority when multiple choices are available on a broadcast. Highlight Yes and press OK button to search for analogue channels. The following menu appears on the screen for analogue channel search: English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:20

107 Set Language item by pressing or button. Press or button to highlight Country item and then use or to set. Press or button to highlight TXT Language. Select a region by using or button. When finished, press OK or RED button to continue. To cancel, press the BLUE button. During the Network Search, if channels that have network search info are found, automatic search process will end by locating those channels. After search is completed, a message asking whether to search for analogue channels appears on the screen. Operation of analogue channel installation is explained in Automatic Channel Scan section above. Cable Installation Select Cable Installation line in the Installation menu and use OK button to view the menu contents: After APS is finalized, the programme table will appear on the screen. In the programme table you will see the programme numbers and names assigned to the programmes. Channel Search In manual channel search, the number of the multiplex is entered manually and only that multiplex is searched for the channels. For every valid channel number, signal level and signal quality are shown on the screen. In both channel and auto search any existing channel in the database is not re-stored to avoid redundant duplicates of that channel. Frequency Search Enter the desired frequency. When finished, press OK button, and the TV will start frequency search. Network Search When you select Network Search line and press OK button, the following menu screen will be displayed on the screen: Select YES to continue and Network Search screen will be displayed. The process will then start. Automatic Channel Scan Automatic channel scan is started by pressing OK button while Automatic channel scan item is highlighted. The following message appears on the screen: Highlight Yes or No by using or buttons and press OK button to confi rm. If Yes is selected, automatic search starts. Selecting No cancels automatic search. You can select frequency ranges from this screen. For highlighting the lines you see, use or button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When fi nished, press OK button to start automatic search. When fi nished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:21

108 Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. After search is completed for digital channels, a message asking whether to search for analogue channels appears on the screen: Operation of analogue channel installation is explained in Automatic Channel Scan section above. Frequency Search Enter the desired frequency, Modulation and symbol rate numbers. Modulation can be set as Auto, 16QAM, 32QAM, 64QAM, 128QAM and 256QAM. When fi nished, press OK button, and the TV will start frequency search. Network Search When you select Network Search line and press OK button, the following menu screen will be displayed on the screen: Enter Start and Stop frequency ranges that you want to search within. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way.searching duration will thus increase accordingly. When fi nished press OK button to continue. The process will then start. During the Network Search, if channels that have network search info are found, the TV will automatically show the frequencies of those channels and network search process will end by locating those channels. After search is completed, a message asking whether to search for analogue channels appears on the screen: Operation of analogue channel installation is explained in Automatic Channel Scan section above. Clear Service List (*) (*) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland. Use this setting to clear channels stored. Press or button to select Clear Service List and then press OK. The following OSD will be displayed on the screen: Press OK to cancel. Select Yes by pressing or button and press OK to delete all of the channels. First Time Installation The user can use this item to load default settings, which were loaded to the receiver at the factory. To install factory settings, highlight First Time Installation menu item and press OK button, then you will be asked whether or not to delete the settings. Selecting Yes by pressing OK button will delete the existing channel table. After factory settings are loaded, First Time Installation menu will be displayed. The menu which is displayed for language selection appears on the screen at fi rst. By using or buttons, select the desired language option, and press OK button to activate. After then, First time installation OSD will appear on the screen. By pressing or buttons, select the Country you want to set and press OK button (* only for EU countries). Next, active antenna mode selection OSD will appear on the screen. Use or to set and press OK to continue. See the section, Initial Settings for more information. After active antenna mode option is selected, a message asking for automatic search appears on the screen: Highlight Yes item by pressing or buttons and press OK button to start installation. To select the Yes or No option, highlight the item by using or buttons and press OK button. After then, the following OSD will be displayed on the screen: If you select CABLE option, the following screen will be displayed: English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:21

109 Media Browser (in DTV mode) Whenever you plug a USB fl ash disk to your TV, the following message will be displayed on the screen: You can select frequency ranges from this screen. For highlighting lines you see, use or button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When fi nished, press OK button to start automatic search. Automatic searching screen will be displayed during the process. Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time. If you select AERIAL option from the Search Type screen, the digital television will search for digital terrestrial TV broadcasts: Select YES or NO by pressing or button and OK button to continiue. You can also select Media Browser item from the main menu by using or buttons. Press OK to view Media Browser contents. You can play audio and photo fi les from a USB fl ash disk. Note: Some USB compliant devices may not be supported. Note: Movie Sense and Pixellence features cannot be set while in Media Browser mode. Note: If you plug USB stick in analogue mode, the TV will automatically switch to digital TV mode. Note: If the USB stick is not recognized after Power off/on or First Time Installation, fi rst plug the USB device out and power off/on the TV set. Plug the USB device again. Press OK to browse, MENU to quit. Playing Audio Files: The IDTV will automatically tune to the UHF or VHF (** for EU countries) transmission channels, searching for digital terrestrial TV broadcasts and displaying the names of channels found. This process will take about a few minutes. To cancel searching, you can press the MENU button at any time during the process. Note: If the digital TV fails to store any channels, No channels available. message will be displayed on Play This (OK) : Plays the selected fi le. the screen. Play ( ) : Play all media fi les in the folder starting Either you select AERIAL or CABLE option from the with the selected one. search type menu, after the digital automatic search Pause/Resume ( button): Pauses or resumes is completed, the following message asking for playback. analogue channel search appears on the screen: Operation of analogue channel installation is explained Stop ( button) : Stop the playing fi le. previously in Initial Installation section. Previous/Next ( / ) : Jumps to previous or next fi le to play. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:22

110 Shuffle (INFO) : Plays the fi les randomly. If shuffl e mode is enabled, previous/next functions will also jump to the tracks randomly. Loop (BLUE) : Plays the selected fi le repeatedly. Skip backvard / Skip forward ( / button) Viewing JPEG Files Stop ( button) : Stops the video playback. Pause ( button) : Pause the video playback. Rewind ( button) : Goes backward. Forward ( button) : Goes forward. Menu (MENU button) : Sets subtitle/audio. You can set subtitles by using OK button before starting the playback or by using MENU button during the playback. Press RETURN button to switch back to previous menu. Jump (0...9) : jump to selected fi le using the numeric buttons. OK : view the selected picture in full screen. Play / Slideshow ( button) : start to slideshow with all pictures in the folder. Slideshow Options Pause ( button) : Pause the slideshow. Continue ( button) : Continue with the slideshow. Previous/Next ( / ) : Jump to previous or next fi le of slideshow. Rotate ( / ) : Rotate the picture using up/down buttons. RETURN : Back to file list. Shuffle (RED) : Shows the files randomly and continuous in current folder and icon turns the highlighted icon. If during a slideshow the shuffle mode is enabled, the next pictures will be chosen randomly (If the loop function is not enabled, the slideshow will stop at the end. If the loop function is enabled, after the slideshow ends, it will start again and again). Loop (BLUE) : Slideshow goes on continuously and icon turns the highlighted icon. INFO : Activate the operations bar. Video Playback (optional) Play ( button) : Starts the video playback. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:22

111 Analogue TV Menu System Picture Menu Mode For your viewing requirements, you can set the related mode option. Press or button to select Mode. Press or button to choose from one of these options: Cinema, Dynamic and Natural. Brightness/Contrast/Colour/Sharpness/ Hue Press or button to select the desired option. Press or button to set the level. Note: Hue option can only be visible when the TV receives an NTSC signal. Colour Temp Press or button to select Colour Temp. Press or to choose from one of these options: Cool, Normal and Warm. Note: Setting Cool option gives white colours a slight blue stress. Setting Warm option gives white colours a slight red stress. For normal colours, select Normal option. Noise Reduction If the broadcast signal is weak and the picture is noisy, use Noise Reduction setting to reduce the noise amount. Press or button to select Noise Reduction. Press or to choose from one of these options: Low, Medium, High or Off. Film Mode Films are recorded at a different number of frames per second to normal television programmes. Press or button to select Film Mode. Press or button to set this feature On or Off. Turn this feature on when you are watching. fi lms to see the fast motion scenes clearly. Game Mode (optional) Select Game Mode by pressing or button. Use or button to set Game Mode as On or Off. When Game Mode is set to On, specific game mode settings, which are optimized for better video quality, will be loaded. Also; Picture Mode, Contrast, Brightness, Sharpness, Colour and Colour Temp settings will be invisible and disabled while Game Mode is on. Note: Picture mode selection button on the remote control will have no function while Game Mode is on. Picture Zoom Select Picture Zoom by pressing or button. Use or buttons, to change picture zoom to Auto, 16:9, 4:3, Panoramic, 14:9, Cinema, Subtitle or Zoom. Store Press or button to select Store. Press or OK button to store the settings. Stored... will be displayed on the screen. Reset Press or button to select Reset. Press or or OK button to reset the picture modes to factory default settings. Sound Menu Volume Press or button to select Volume. Press or button to change the level of the Volume. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:23

112 Equalizer Press or button to select Equalizer. Press button to view equalizer menu. Press or button to change the preset. In equalizer menu, the preset can be changed to Music, Movie, Speech, Flat, Classic and User. Select the desired frequency by pressing or button and increase or decrease the frequency gain by pressing or button. Press the MENU button to return to the previous menu. Note: Equalizer menu settings can be changed only when the Equalizer Mode is in User. Balance This setting is used for emphasizing left or right speaker balance. Press or button to select Balance. Press or button to change the level of the balance. Balance level can be adjusted between -32 and Headphone Press or button to select Headphone. Press button to view the headphone menu. Note: Headphone will be disabled when SPDIF option is set to on. Headphone sub-menu options are described below: Volume Press or button to select Volume. Press button to increase headphone volume level. Press button to decrease headphone volume level. Headphone volume level can be adjusted between 0 and 63. Sound Mode (optional) Press or button to select Sound Mode. Using or button, you can select Mono, Stereo, Dual I or Dual II mode, only if the selected channel supports that mode. AVL Automatic Volume Limiting (AVL) function adjusts the sound to obtain fixed output level between programmes (For instance, volume level of advertisements tend to be louder than programmes). Press or button to select AVL. Press or button to set the AVL as On or Off. Spdif Out Press or button to select Spdif Out. Press or button to set the Spdif Out. as On or Off. Note: If Spdif Out is set to On, headphone will be disabled. Effect (optional) If you are watching a mono broadcast, set Effect on to obtain a better sound effect which will be more stereolike. If the current sound system is stereo, switching this effect on will give a more spatial effect. Press or button to select Effect. Press or button to set as On or Off. Store Press or button to select Store. Press or OK button to store the settings. Stored... will be displayed on the screen. Feature Menu Sleep Timer Press or button to select Sleep Timer. Use or button to set the Sleep Timer. The timer can be programmed between Off and 120 minutes in steps of 10 minutes. If Sleep Timer is activated, at the end of the selected time, the TV goes automatically to standby mode. Child Lock Press or button to select Child Lock. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:24

113 Use or button to set the Child Lock On or Off. When On is selected, the TV can only be controlled by the remote control handset. In this case the control panel buttons will not work. Hence, if one of those buttons is pressed, Child Lock On will be displayed on the screen when the menu screen is not visible. Language Press or button to select Language. Use or button to select the Language. Default Zoom While zoom mode is set as AUTO, the TV will set the zoom mode in accordance with the signal of the broadcast. If there is no WSS or aspect ratio information, the TV will then use this setting to adopt. Press or button to select Default Zoom. You can set Default Zoom to Panoramic, 16:9, 4:3 or 14:9 by pressing or button. Blue Background If the signal is weak or absent, the TV will automatically change to a blue screen. To enable this, set Blue Background to On. By pressing or button, select Blue Background. Press or button to set Blue Background as On or Off. Menu Background Press or button to select Menu Background. You can set menu background level by pressing or button. Backlight This setting controls the backlight level. Select Backlight by pressing or button. Press or button to set Backlight to Auto, Medium, Maximum or Minimum. Menu Timeout To set a specifi c display timeout for menu screens, set a value for this option. Press or button to select Menu Timeout. Use or button to change menu timeout to 15 sec, 30 sec or 60 sec. Teletext Language Press or button to select Teletext Language. Use or button to change Teletext Language to West, East, Turk/Gre, Cyrillic, Arabic or Persian. Ext Out Press or button to select Ext Out. Use or button to set the Ext Out as On or Off. Note: For copying from a DVD or VCR device, you should choose desired source from source menu and turn On to EXT Out from feature menu. English Ext Out should be On in order to use Timers function in the DTV mode. HDMI PC Full Mode (optional) If you want to view PC screen in HDMI mode by using external connection, HDMI PC FULL MODE option should be On to adjust the screen ratio correctly. This item might be inactive in some resolutions. Note: If you connect an HDMI device and switch the TV to HDMI mode, this feature will be visible (except for 1080i/1080P resolution). Full Mode (optional) If you connect a device via HDMI connectors and set 1080i/1080P resolutions, Full Mode item will be visible.you can set Full Mode as 1:1 or Normal by using or.if you select 1:1, screen ratio will be adjusted correctly. If you set Normal, screen ratio may expand. Install Menu Program Press or button to select Program. Use or button to select the program number. You can also enter a number using the numeric buttons on the remote control. There are 200 programme storage between 0 and 199. Band Band can be selected either C or S. Press or button to set Band. Channel Channel can be changed by or button or numeric buttons. Colour System Press or button to select Colour System. Use or button to change the colour system to PAL, PAL 60, SECAM or AUTO. A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:25

114 Sound System Press or button to select Sound System. Press or button to change the sound system to BG,DK, I, L or L. Fine Tune Press or button to select Fine Tune. Press or button to adjust the tuning. Search Press or button to select Search. Use or button to start programme searching. You can also enter the desired frequency using the numeric buttons while Search item is highlighted. Store Press or button to select Store. Press or OK button to store the settings. Stored... will be displayed on the screen. Install Menu in AV Modes The following screen appears in the install menu when the TV is in AV modes. Note that limited options will be available. Switch to TV mode for viewing complete version of the Install menu. Colour System Press or button to select Colour System. Use or button to change the colour system to PAL, SECAM, PAL60, AUTO, NTSC 4,43 or NTSC 3,58. Store Press or button to select Store Program. Press or OK button to store the settings. Stored... will be displayed on the screen. Program Table Select Program Table by pressing or button. Press to display Program Table: By moving the cursor in four directions you can reach 20 programmes in the same page. You can scroll the pages up or down by pressing the navigation buttons to see all the programmes in TV mode (except for the AV modes). By cursor action, programme selection is done automatically. Name To change the name of a programme, select the programme and press the RED button. The first letter of the selected name will be highlighted. Press or button to change that letter and or button to select the other letters. By pressing the RED button, you can store the name. Move Select the programme which you want to move by navigation buttons. Press the GREEN button. By navigation buttons move the selected programme to the decided programme space and press the GREEN button again. Delete To delete a programme, press the YELLOW button. Pressing the YELLOW button again erases the selected programme from the programme list, and the following programmes shift one line up. APS (Auto Programming System) When you press the BLUE button for starting automatic tuning, Auto Programming System menu will appear on the screen: English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:25

115 Country Press or button to select your country. If you want to exit from A.P.S. function, press the BLUE button. When you press OK or RED button for starting automatic tuning, all stored programmes will be erased and the TV will search for available channels. During the search, the following OSD will be displayed: PC Position Menu Select the first icon by pressing or button. PC Position menu appears on the screen: Whenever you press the BLUE button, APS function stops and Program Table appears on the screen. If you wait until the end of APS, Program Table will be displayed with the programmes found and located. Source Menu Press or button and select the sixth icon. Then press or OK button. Source menu appears on the screen: In source menu, highlight a source by pressing or button and switch to that mode by pressing button. Source options are; TV, DTV/USB, DVD, EXT-1, FAV, HDMI, YPbPr and PC-VGA. Note: Once you have connected optional equipment systems to your TV, you should select the required input to view pictures from that source. PC Mode Menu System See Connecting the LCD TV to a PC section for connecting a PC to the TV set. For switching to PC source, press SOURCE button on your remote control and select PC input. You can also use Source menu to switch to PC mode. Note that PC mode menu settings are available only while the TV is in PC source. Autoposition If you shift the picture horizontally or vertically to an unwanted position, use this item to put the picture into correct place automatically. This setting therefore automatically optimizes the display. Select Autoposition item by using or buttons. Press OK or, button. Warning: Please ensure auto adjustment is performed with a full screen image to ensure best results. H (Horizontal) Position This item shifts the image horizontally to right hand side or left hand side of the screen. Select H Position item by using or button. Use or button to adjust the value. V (Vertical) Position This item shifts the image vertically towards the top or bottom of the screen. Select V Position item by using or button. Use or button to adjust the value. Phase Depending on the resolution and scan frequency that you input to the TV set, you may see a hazy or noisy picture on the screen. In such a case you can use this item to get a clear picture by trial and error method. Select Phase item by using or buttons. Use or button to adjust the value. Dot Clock Dot Clock adjustments correct the interference that appear as vertical banding in dot intensive presentations like spreadsheets or paragraphs or text in smaller fonts. Select Dot Clock item by using or buttons. Use or button to adjust the value. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:26

116 PC Picture Menu For adjusting PC picture items, do the following: Press or button to select the second icon. PC Picture menu appears on the screen. Brightness, Contrast, Colour and Colour Temperature settings in this menu are identical to settings defi ned in TV picture menu under Analogue TV Menu System. Note: If you set Colour Temp as User, you can defi ne R, G, B settings manually. Sound, Feature and Source settings are identical to the settings explained in Analog TV menu system. Displaying TV Information Programme Number, Programme Name, Sound Indicator and Zoom Mode information is displayed on the screen when a new programme is entered or INFO button is pressed. Mute Function Press button to disable sound. Mute indicator will be displayed in the upper side of the screen. To cancel mute, there are two alternatives; the fi rst one is pressing the button and the second one is increasing the volume level. Picture Mode Selection By pressing PRESETS button, you can change Picture Mode settings in accordance with your viewing requirements. Available options are Dynamic, Natural and Cinema. Note: This feature cannot be set while in PC mode. Freezing Picture You can freeze the picture on the screen by pressing the OK button on the remote control. Press the OK button to freeze picture. Press again to quit freeze mode (Note: Not available in ATV mode). Zoom Modes You can change the aspect ratio (image size) of the TV for viewing the picture in different zoom modes. Press SCREEN button to directly change the zoom mode. Available zoom modes are listed below. Note: In YPbPr and HDMI modes, while in 720p-1080i resolutions, only 16:9 mode is available. Zoom mode cannot be changed while in PC mode. Auto When a WSS (Wide Screen Signalling) signal, which shows the aspect ratio of the picture, is included in the broadcast signal or the signal from an external device, the TV automatically changes the ZOOM mode according to the WSS signal. When the AUTO mode does not function correctly due to poor WSS signal quality or when you want to change the ZOOM mode, change to another ZOOM mode manually. 16:9 This uniformly stretches the left and right sides of a normal picture (4:3 aspect ratio) to fi ll the wide TV screen. For 16:9 aspect ratio pictures that have been squeezed into a normal picture (4:3 aspect ratio), use the 16:9 mode to restore the picture to its original shape. 4:3 Use to view a normal picture (4:3 aspect ratio) as this is its original size. Panoramic This stretches the left and right sides of a normal picture (4:3 aspect ratio) to fi ll the screen, without making the picture appear unnatural. The top and bottom of the picture are slightly cut off. 14:9 This zooms up the wide picture (14:9 aspect ratio) to the upper and lower limits of the screen. Cinema This zooms up the wide picture (16:9 aspect ratio) to the full screen. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

117 Subtitle This zooms up the wide picture (16:9 aspect ratio) with subtitles to the full screen. Zoom This option zooms to the picture. Note: You can shift to screen up or down by pressing / buttons while picture zoom is selected as panaromic, 14:9, Cinema or Subtitle. Teletext Teletext system transmits information such as news, sports and weather on your TV. Note that is the signal degrades, for example in poor/adverse weather conditions, some text errors may occur or the teletext mode may be aborted. Teletext function buttons are listed below: Teletext/Mix On-Off Activates teletext mode when pressed once. Pressing the button for the second time, activates teletext mix feature. Pressing again will quit the teletext mode. RETURN Index Selects the teletext index page. SCREEN Expand Press once to enlarge top half of the page, press again to enlarge the bottom half of the page. Press again to revert back to normal size. INFO/ Reveal Shows hidden information (e.g. solutions of games). OK Hold Holds a text page when convenient. Press again to resume. P+ / P- and numbers (0-9) Press to select a page. Note : Most TV stations use code 100 for their index pages. Coloured Buttons (RED/GREEN/YELLOW/BLUE) Your TV supports both FASTEXT and TOP text systems. When these systems are available, the pages are divided into groups or topics. When FASTEXT system is available, sections in a teletext page will become colour-coded and can be selected by pressing the coloured buttons. Press a coloured button that corresponds to with your needs. The coloured writings will appear, showing you which coloured buttons to use when TOP text transmission is present. Pressing P - or P + commands will request the next or previous page respec tively. TXT (Teletext) Subtitle If you press SUBTITLE button, teletext subtitle information will be displayed on the bottom right part of the screen (if available). You can set the desired option by highlighting it using or button and then by pressing OK button English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

118 Tips Screen Care Clean the screen with a slightly damp, soft cloth. Do not use abrasive solvents as they may damage the coating layer of the TV screen. For your safety, unplug the mains plug when cleaning the set. When moving the TV, hold it properly from the bottom part. Image Persistence Please note that ghosting may occur while displaying a persistent image. LCD TVs image persistence may disappear after a short time. Try turning off the TV for a while. To avoid this, do not leave the screen in still picture for extended periods. No Power If your TV system has no power, please check the main power cable and connection to the mains socket outlet. Poor Picture Have you selected the correct TV system? Is your TV set or house aerial located too close to a non-earthed audio equipment or neon lights, etc.? Mountains or high buildings can cause double pictures or ghost images. Sometimes you can improve the picture quality by changing the direction of the aerial. Is the picture or teletext unrecognisable? Check if you have entered the correct frequency. Please retune the channels. The picture quality may degrade when two peripherals are connected to the TV at the same time. In such a case, disconnect one of the peripherals. No Picture Is the aerial connected properly? Are the plugs connected tightly to the aerial socket? Is the aerial cable damaged? Are suitable plugs used to connect the aerial? If you are in doubt, consult your dealer. No Picture means that your TV is not receiving a transmission. Have you selected the correct button on the remote control? Try once more. Also make sure the correct input source has been selected. Sound You can not hear any sound. Did you perhaps interrupt the sound, pressing the button? Sound is coming from only one of the speakers. Is the balance set to one extreme? See Sound Menu. Remote Control Your TV no longer responds to the remote control. Perhaps the batteries are exhausted. If so you can still use the local buttons at the bottom of the TV. Input Sources If you cannot select an input source, it is possible that no device is connected. Check the AV cables and connections if you have tried to connect a device. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

119 Appendix A: PC Input Typical Display Modes The display has a maximum resolution of 1600 X The following table is an illustration of some of the typical video display modes. Your TV may not support different resolutions. Supported resolution modes are listed below. If you switch your PC to an unsupported mode, a warning OSD will appear on the screen. Index Resolution Hor Ver Frequency Ver (Hz) Hor (KHz) Standard VESA VESA VESA VESA VESA VESA VESA MAC VESA VESA VESA VESA MAC VESA VESA VESA VESA VESA Appendix B: AV and HDMI Signal Compatibility (Input Signal Types) Source EXT-1 (SCART) FAV YPbPr HDMI Supported Signals Available PAL 50/60 O NTSC 60 O RGB 50 O RGB 60 O PAL 50/60 O NTSC 60 O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 1080P 50Hz O 1080P 60Hz O 1080P 24 HZ O (X: Not Available, O: Available) Note: In some cases a signal on the LCD TV may not be displayed properly. The problem may be an inconsistency with standards from the source equipment (DVD, Set-top box, etc.). If you do expereince such a problem please contact your dealer and also the manufacturer of the source equipment. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

120 Appendix D: Supported File Formats for USB Mode Media Movie (optional) Music Photo External Subtitles (optional) File Extension Format Remarks Video Audio (Maximum resolution/bit rate etc.) XviD/ 3ivx PCM/MP3 XviD Verson up to: avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Support SP and ASP - - PCM Sample Rate: 8K ~ 48KHz.mp3 - MPEG 1/2 Sample Rate: 8K ~ 48KHz, Bit Rate: Layer 1/2/3 32K~320Kbps (MP3).jpg Baseline JPEG WxH = 14592x12288, Up to 179 Mega-pixel Support format: 444/ 440/ 422/ 420/ Grayscale Progressive JPEG Up to 4 Mega-pixel Support format: 444/ 440/ 422/ 420/ Grayscale.srt.smi Support Text File Format, but do not support Picture File Format Note: Necessary bitrates for some video types are higher than USB limits. For this reason, some video types cannot be played. Information for Users on Disposal of Old Equipment and Batteries Products Battery [European Union only] These symbols indicate that equipment with these symbols should not be disposed of as general household waste. If you want to dispose of the product or battery, please consider the collection systems or facilities for appropriate recycling. Notice: The sign Pb below the symbol for batteries indicates that this battery contains lead. English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

121 Specifications TV BROADCASTING PAL/SECAM B/G D/K K I/I L/L RECEIVING CHANNELS VHF (BAND I/III) UHF (BAND U) HYPERBAND NUMBER OF PRESET CHANNELS 200 CHANNEL INDICATOR On Screen Display RF AERIAL INPUT 75 Ohm (unbalanced) OPERATING VOLTAGE V AC, 50/60 Hz. AUDIO German+Nicam Stereo AUDIO OUTPUT POWER (W RMS. ) (10% THD) 2 x 2,5 POWER CONSUMPTION (W) 70 W (max) < 1 W (Standby) PANEL 19 wide display DIMENSIONS (mm) DxLxH (With foot): 118 x 459 x 344 Weight (Kg): 5.75 DxLxH (Without foot): 63 x 459 x 312 Weight (Kg): 5.50 Digital Reception (DVB-T) Transmission Standards: DVB-T, MPEG2,DVB-T, MPEG4 HD i. DEMODULATION -Symbol rate: COFDM with 2K/8K FFT mode. -Modulation: 16-QAM - 64-QAM FEC for all DVB modes (automatically found) ii. VIDEO -H.264 (MPEG-4 part 10) main and high profi le level 4.1/MPEG-2 MP@HL video decoder. -HD display multi format capable (1080i, 720p, 576p) -CVBS analogue output. iii. AUDIO -MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, AC3 -Sampling frequencies supported are 32, 44.1 & 48 khz Digital Reception (DVB-C) Transmission Standards: DVB-C, MPEG2, DVB-C, MPEG4 i. DEMODULATION -Symbolrate: 4.0 Msymbols/s to 7.2 Msymbols/s - Modulation: 16-QAM, 32-QAM,64-QAM, 128-QAM and 256-QAM ii. VIDEO - All MPEG2 MP@ML formats with up-conversion and fi ltering to CCIR601 format. -CVBS analogue output iii. AUDIO -All MPEG1 Layer 1 and 2 modes -Sampling frequencies supported are 32, 44.1 & 48 khz English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

122 MOBIL TV INSTRUCTION MANUAL Switching the TV On Using 12 Volt 1. Connect the cigarette lighter plug cable to the cigarette lighter socket of your car or a cable with clips to the battery of car, making sure to observe the correct polarity. 2. Plug the other side of 12 volt cable to DC 12 socket at the back of the TV. Then the standby LED lights 3. up. Press the button, P+ / P- or a numeric button on the remote control or press the button, -P/ CH or P/CH+ button on the TV. The TV will then switch on. 4. Adjust for best picture through antenna position or set TV channels again if necessary. Switching the TV Off 1. Press the button on the remote control or press the switch on the TV, so the TV will switch to standby mode. 2. Unplug cable connectors and power plugs. V+ V+ ATTENTION: 12 V Input : V- V- English A03_MB37_[GB]_(01-TV)_1900UK_IDTV_TC_BRONZE13_MOBIL_TV_19841W_ _ indd :08:27

123 Contents Features General Properties Safety Information Notes on Discs On handling discs On cleaning Licence Notifi cation How to Watch a DVD DVD Control Panel Buttons Overview of the Remote Control General Operation General Playback Basic Play For your reference: Notes on Playback: Setup Menu Items Vıdeo Setup Page TV Type DivX VOD Language Setup OSD LANG AUDIO DISC MENU SUBTITLE Preferences DEFAULT DOWNMIX PASSWORD (Change Password): Troubleshooting The picture quality is poor (DVD) Disc does not play Wrong OSD language Some functions (Angle, Zoom etc) do not work No picture No sound Distorted sound No response from remote control If nothing works Defi nition of Terms Disc Types Compatible with This Unit Supported File Formats Specifi cations Features General Properties DVD / CD / CD-R / CD-RW / MP3 / JPEG / MPEG / DivX playback. NTSC/PAL playback (according to disc content), LPCM audio via coaxial and optical digital audio outputs. (optional) Multi-Audio (up to 8) support (According to disc content) Multi-Subtitle (up to 32) support (According to disc content) Multi-Angle (up to 9) support (According to disc content) 8 level parental control Fast forward and rewind in 5 different speeds. (2x, 4x, 8x, 16x, 32x) Slow motion playback in 4 different speeds. (1/2x, 1/4x, 1/8x, 1/16x forward) Frame by frame forward playback. Search Mode Repeat Coaxial audio output (optional) Copied disks may be incompatible. Note This DVD player may not support some MP3 recordings due to differences in recording formats or disc type. Please read the owner s manual about MP3 playback. CD-R/CD-RW discs recorded by CD-DA method can be played. Some CD-R/CD-RW discs may be incompatible due to laser pick-up and disc design. DVD-R/RW discs recorded by DVD-Video method can be played. Some DVD-R/RW discs may be incompatible due to laser pick-up and disc design. Some discs may be incompatible with JPEG Viewer function due to different recording format or condition of the discs. English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:35

124 Safety Information CAUTION DVD Player is a class 1 laser product. However this product uses a visible laser beam which could cause hazardous radiation exposure. Be sure to operate the player correctly as instructed. On cleaning Before playing, clean the disc with a cleaning cloth. Wipe the disc from the center out. CLASS 1 LASER PRODUCT Manufactured under license from Dolby Laboratories. Dolby, and the double-d symbol are trademarks of Dolby Laboratories. RISK OF ELECTRIC SHOCK The lightning flash with arrowhead symbol, within an equilateral triangle, is intended to alert the user to the presence of uninsulated dangerous voltage within the product s enclosure that may be of suffi cient magnitude to constitute a risk of electric shock of persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. Notes on Discs On handling discs To keep the disc clean, handle the disc by its edge. Do not touch the surface. Do not stick paper or tape on the disc. If the disc is contaminated with any substance like glue remove before using it. Do not expose the disc to direct sunlight or heat sources such as hot air ducts, or leave it in a car parked in direct sunlight as the temperature can rise quickly and damage the disc. After playing, store the disc in its case. Do not use solvents such as benzine, thinner, commercially available cleaners or anti-static spray intended for vinyl LPs. Licence Notification This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited. How to Watch a DVD When placing a disc into the loader, labeled side of the disc should be on the front: When TV set is turned on, fi rst switch to DVD source by using the SOURCE button on the remote control. Press play on the remote control, or directly press play button at the front panel. If there is no disc inside the loader, place a DVD fi rst and press play. English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:36

125 DVD Control Panel Buttons A. Disc loader B. Play / Pause Plays/pauses the disc. When DVD menu (root menu) is active, this button functions as button select (selects the highlighted item in menu) if this is not prohibited by the disc. C. Stop / Eject Stop playing disc / Eject or Load the disc Note: You cannot eject the disc via the remote control. While playing a fi le, you should press STOP button three times to eject. Overview of the Remote Control 1. Standby 2. Numeric buttons 3. Return back 4. Language selection (Set language) 5. Display time / DVD menu 6. Clear 7. Stop 8. No function 9. Rapid Reverse 10. Rapid advance 11. Info 12. Zoom 13. Repeat 14. Root 15. Menu 16. Title 17. OK / Select 18. Navigation Buttons 19. Subtitle 20. Angle 21. Search mode 22. Play 23. Pause 24. Skip next 25. Skip previous English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:36

126 General Operation You can operate DVD, movie CD, music or picture CD s content by using the proper buttons on your remote control. Below are main functions of commonly used remote control buttons. Buttons on the Remote Control DVD Playback Movie Playback Picture Playback Music Playback Play Play Play Play Pause Pause Pause Pause Stop Stop Stop Stop / Skip Skip backward/forward backward/forward Previous / Next Previous / Next / Shifts the zoomed picture left or right (if available). / Highlights a menu item. / Shifts the zoomed picture up or down (if available). / Rapid advance / Rapid reverse ANGLE Changes slide Views the scene from different angles (if effect (depends available). on the X content). C Clears digit (if available). DISPLAY Displays time / Views main setup menu INFO Time counter mode selection (during playback). Press repeatedly to switch between modes. LANG. Audio language. X X MENU Displays TV menu. OK / SELECT REPEAT RETURN ROOT SEARCH MODE (*) SUBTITLE SWAP TITLE ZOOM Enter / View / Play Displays repeat options. Returns back to the previous menu (if available). Goes back to the root folder (if available). Selects the desired file. Direct selection of scenes or time. Subtitle on-off. Press repeatedly to switch between subtitle options. Displays disc menu (if available). Media source selection. Displays disc menu (if available). X X Selects the desired file. Zooms picture. Press repeatedly to switch between zoom options. Other Functions Button Combinations (During playback) + Slow forward. [ + ] + Sets slow forward speed. + Sets rapid advance speed. + Sets rapid reverse speed. + Confirms stop command. + Press repeatedly to advance manually. (*) You can switch to title by pressing numeric keys directly. You need to press 0 and then digit key to switch one digit titles (example: to select 5, press 0 and 5. X X English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:37

127 General Playback Basic Play 1. Press on the power button 2. Please insert a disc to the loader. The disc will be automatically loaded and play commences if the disc does not have any menus recorded on it. A menu may appear on the TV screen after a few moments or the film may start immediately after the introduction of the Film Company. This behaviour depends on the disc content and may change. Note: Step 3 and 4 is available only when a menu is recorded on the disc. 3. Press / / / or the number button (s) to select the preferred title. 4. Press SELECT. Play of the selected items now starts.the played item may be a motion picture, a still picture or another submenu depending on the disc. For your reference: If an action corresponding to a button is prohibited the symbol appears. Notes on Playback: 1. No sound will be heard during Rapid advance or Rapid reverse. 2. No sound will be heard during Slow motion play. 3. Reverse slow motion play is not available. 4. In some cases, the subtitle language is not changed immediately to the selected one. 5. When the preferred language is not selected even after pressing the button several times, it means that the language is not available on the disc. 6. When the player is restarted or the disc is changed, the subtitle selection is automatically changed back to the initial settings. 7. If a language is selected, not supported by the disc, the subtitle language will automatically be set to the disc s priority language. 8. Usually a circulation will happen while switching to another language, that is you can cancel the subtitle by pressing this button a number of times until Subtitle Off appears on the screen. 9. When the power is turned on or the disc is removed, the language heard is the one selected at the initial settings. If this language is not recorded on the disc, only the available language on the disc will be heard. 10. Some DVDs may not contain root and/or title menus. 11. Reverse stepping is not available. 12. For your convenience: If you attempt to enter a number greater than the total time of the current title, the time search box disappears and Input Invalid message appears on up-left corner of screen. 13. Slide Show is disabled when the ZOOM mode is on. Setup Menu Items Vıdeo Setup Page TV Type TV Type is only available as PAL. The TV set also supports NTSC signal; however, the signal will be converted to PAL when it appears on the screen. DivX VOD DivX VOD provides the convenience of streaming video in terms of quality and performance. Language Setup OSD LANG You can select the default OSD language of the player menus AUDIO You can select the default audio language if supported by the DVD disc. DISC MENU You can select the DVD s disc menu language among these languages. Disc menu appears in the selected language, if supported by the DVD disc. SUBTITLE You can select the default subtitle language if supported by the DVD disc. English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:37

128 Preferences DEFAULT If you choose RESET and press SELECT, the factorypresets are loaded. Parental level and parental password does not change. DOWNMIX This mode can be selected when the digital audio output of the TV is used. SURROUND: Surround sound output. STEREO: Two channels stereo. PARENTAL (Parental Level) Playing some DVDs can be limited depending on the age of users. The Parental Control function allows playback limitation level to be set by the parent. Parental Level can be adjusted to one of the eight levels. Level 8 ADULT adjustment let you watch all of the DVD titles ignoring the DVD disc s parental level. You can watch the DVD discs, which has the same or lower parental level than the player s level only. PASSWORD (Change Password): Using this item you can change the current password. To change the password you will be prompted to enter your old password. After you have entered your old password, you can now enter the new 4-digit password. You can use C key to delete the incorrect entry. Note: Factory preset of the password is You have to enter XXXX digital password every time you want to change the parental level. If you forget your password please contact technical service. Troubleshooting The picture quality is poor (DVD) Make sure the DVD disc surface is not damaged. (Scratch, fi ngerprint etc.) Clean the DVD disc and try again. See instructions described in Notes on Discs to clean your disc properly. Ensure that the DVD disc is in the drawer with the label uppermost. A damp DVD disc or condensation may effect the equipment. Wait for 1 to 2 hours in Stand-by to dry the equipment. Disc does not play No disc in the machine. Place a disc into the loader. Disc incorrectly loaded. Ensure that the DVD disc is in the drawer with the label uppermost. Wrong type of disc. The machine cannot play CD- ROMS etc. The region code of the DVD must match the player. Wrong OSD language Select the language in the set-up menu. The language for the sound or subtitles on a DVD cannot be changed. Multilingual sound and/or subtitles not recorded on the DVD. Try to change the sound or subtitles using DVD s title menu. Some DVD s do not allow the user to change these settings without using the disc s menu Some functions (Angle, Zoom etc) do not work These functions are not available on the DVD. Angle can only be changed when the angle symbol is displayed. No picture Have you pressed the correct buttons on the remote control? Try once more. No sound Check the volume is set to an audible level. Make sure you have not switched the sound off accidentally. Distorted sound Check that the appropriate listening mode setting is correct. English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:38

129 No response from remote control Make sure the remote control is in the correct mode. Check batteries are fi tted correctly. Change the batteries. If nothing works If you have tried the above solutions and none seem to work, try switching your TV-DVD off and on again. If this does not work, contact your supplier or TV-DVD repair technician. Never attempt to repair a defective TV-DVD yourself. Definition of Terms Angle Recorded onto some DVD discs are scenes, which have been simultaneously shot from a number of different angles (the same scene is shot from the front, from the left side, from the right side, etc.). With such discs, the ANGLE button can be used to view the scene from different angles. Chapter Number These numbers are recorded on DVD discs. A title is subdivided into many sections, each of which are numbered, and specifi c parts of video presentations can be searched quickly using these numbers. DVD This refers to a high-density optical disc on which high-quality pictures and sound have been recorded by means of digital signals. Incorporating a new video compression technology (MPEG II) and high-density recording technology. DVD enables aesthetically pleasing full-motion video to be recorded over long periods of time (for instance, a whole movie can be recorded). DVD has a structure consisting of two 0.6-mm thin discs, which are adhered to each other. Since the thinner the disc, the higher the density at which the information can be recorded, a DVD disc has a greater capacity than a single 1.2 mm thick disc. Since the two thin discs are adhered to each other, there is the potential to achieve double-sided play sometime in the future for even longer duration play. Subtitles These are printed lines appearing at the bottom of the screen, which translate or transcribe the dialogue. They are recorded on the DVD discs. Time Number This indicates the playtime, which has elapsed from the start of a disc or a title. It can be used to find a specifi c scene quickly. (Not all discs permit the time search feature to be used. Availability is determined by the disc s manufacturer.) English Title Number These numbers are recorded on DVD discs. When a disc contains two or more movies, these movies are numbered as title 1, title 2, etc. Track Number These numbers are assigned to the tracks, which are recorded on AudioCDs. They enable specifi c tracks to be located quickly. Dolby Digital Many movie theatres are equipped with 5.1 channel surround systems. This same type of technology is available to you in your home. To enjoy full 5.1-channel surround, your DVD player must be connected to an external Dolby Digital decoder via the digital outputs (either coaxial or optical). Dolby Pro Logic This is Dolby Laboratories technology to decode Dolby Surround encoded programs actively. Dolby Surround programs have four channels of audio (Left, Center, Right and Surround) encoded into a standard 2-channel stereo signal. The rear channel is monaural. LPCM LPCM stands for Pulse Code Modulation and is digital audio. MPEG Short for Moving Picture Experts Group. This is an international standard for compression of moving images. On some DVDs digital audio has been compressed and recorded in this format. DivX DivX is a digital video compression technology based on MPEG-4 and developed by DivX Networks Inc. A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:38

130 Disc Types Compatible with This Unit English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:38

131 Supported File Formats Media Movie (optional) Music Photo External Subtitles (optional) File Extension.mpg/.dat/.vob Format Remarks Video Audio (Maximum resolution/bit rate etc.) MPEG1 MPEG2 MPEG Layer 1/2/3 MPEG2 XviD/ 3ivx PCM/MP3 XviD Verson up to: / DivX 3.1.x, 4.x, 5.x.avi MPEG4 PCM/MP3 MS ISO MPEG4 PCM/MP3 Support SP and ASP - - PCM Sample Rate: 8K ~ 48KHz.mp3 - MPEG 1/2 Sample Rate: 8K ~ 48KHz, Bit Rate: Layer 1/2/3 64K~320Kbps (MP3).jpg Baseline JPEG WxH = 8902x8902 up to 77Mega-pixel Support format: 444/ 440/ 422/ 420/ Grayscale Progressive JPEG Up to 4 Mega-pixel Support format: 444/ 440/ 422/ 420/ Grayscale.srt.smi.sub.ssa.ass Support Text File Format, but do not support Picture File Format Note: It is not guaranteed that all DivX formats are supported. Specifications Types of Discs Supported Video Type Audio Type Audio Output DVD: SS/SL 4.7 (DVD-5) CD-DA SS/DL 4.7 (DVD-9) CD-R DS/SL 4.7 (DVD-10) CD-RW DS/DL 4.7 (DVD-18) MP-3/JPEG MPEG-2 Video Standard Decoding (MPEG-1 supported) Full-Screen Video Display of 720 x 576 (PAL) & 720 x 480 (NTSC) pixels 50 and 60 Hz frame refresh rates (PAL & NTSC) Digital bit-stream processing rate up to 108Mbits/sec Line resolution more than 500 lines Dolby Digital Decoding MPEG Multichannel Decoding LPCM Digital Audio Outputs: IEC 958 TOSLINK Analog Outputs: 24 bit /48, 44.1kHz down-sampling DAC English A03_MB37_[GB]_(02-DVD)_WDIVX_1900UK_ _ indd :08:38
