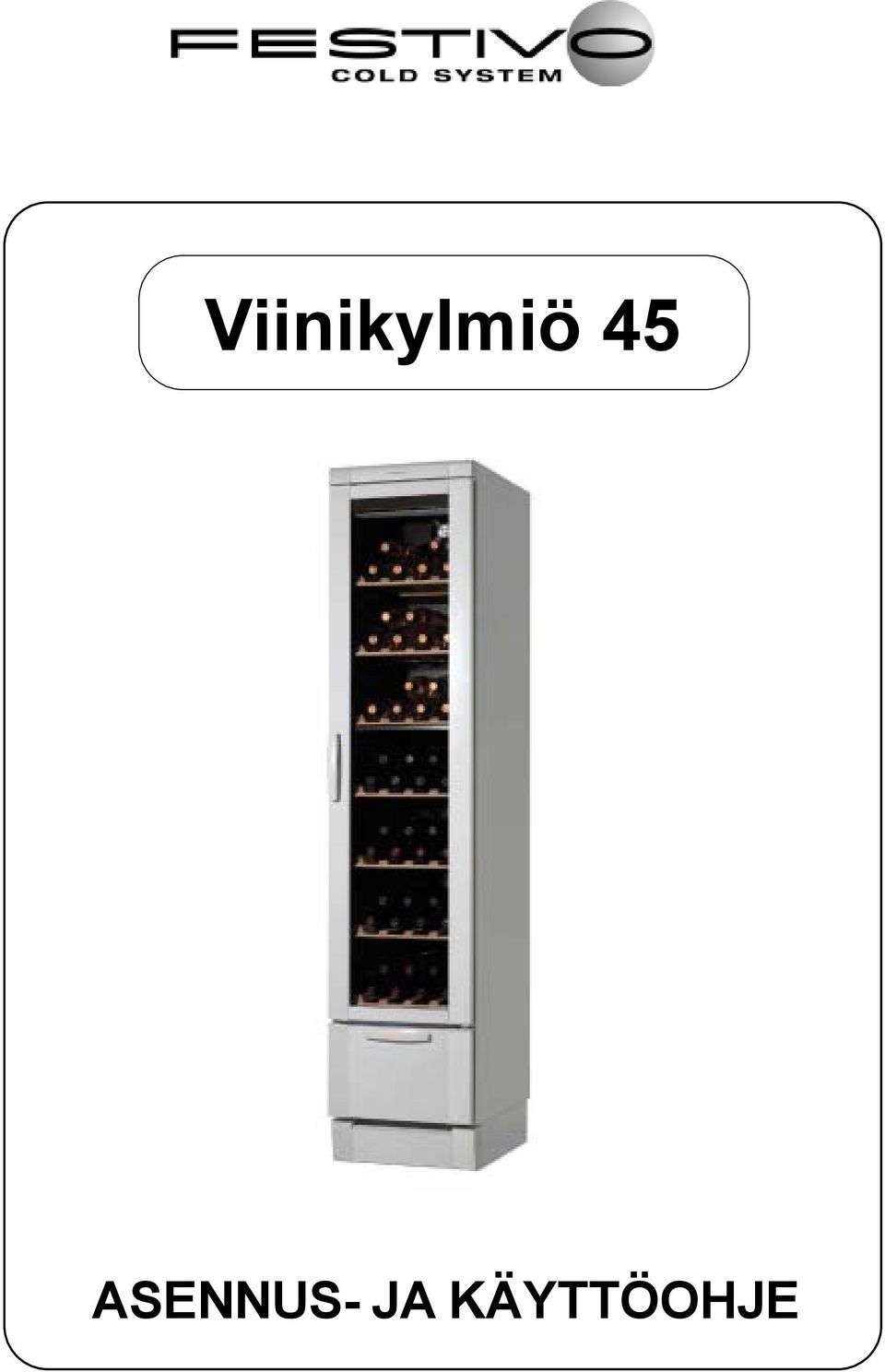

1 Viinikylmiö 45 ASENNUS- JA KÄYTTÖOHJE

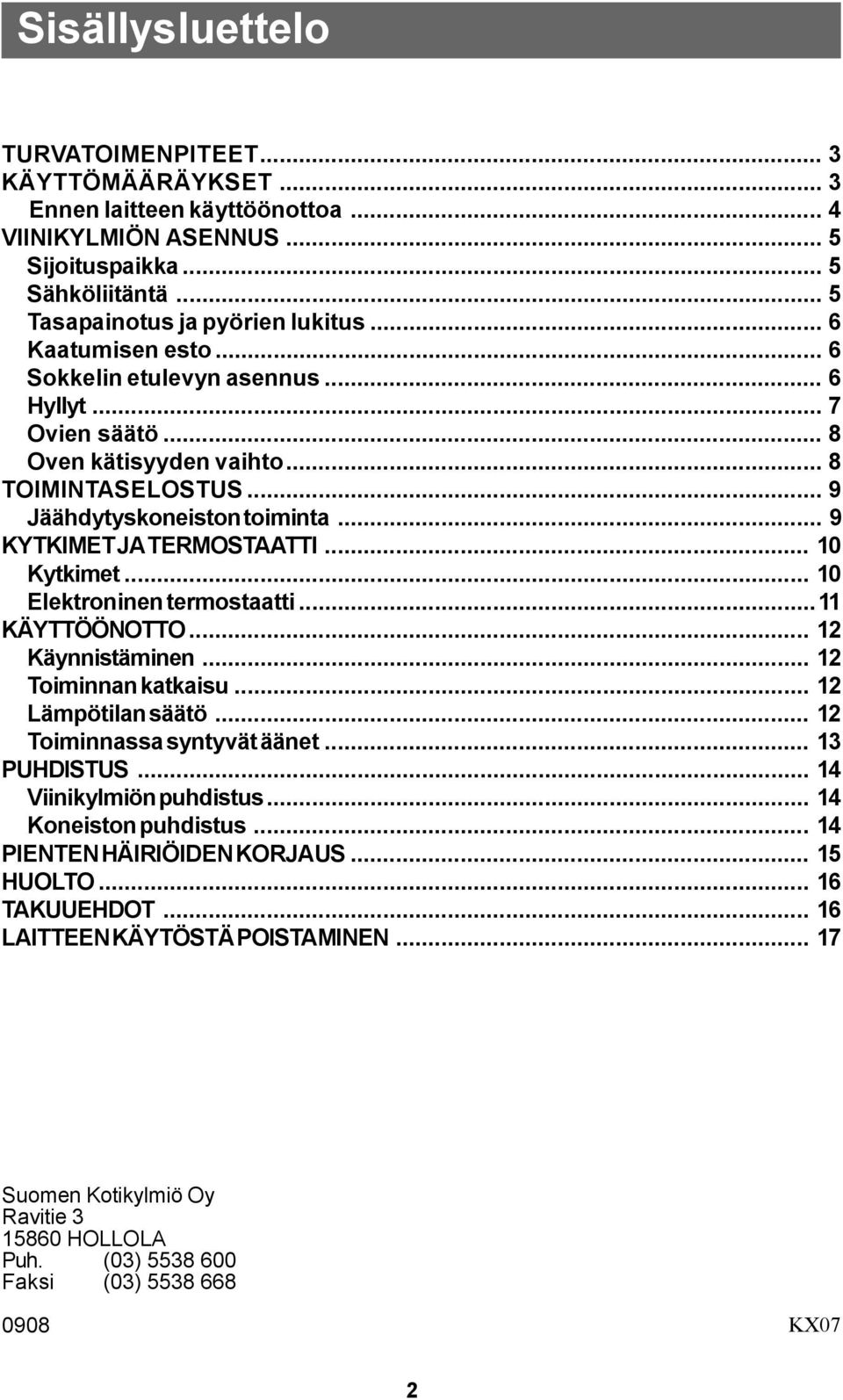

2 Sisällysluettelo TURVATOIMENPITEET... 3 KÄYTTÖMÄÄRÄYKSET... 3 Ennen laitteen käyttöönottoa... 4 VIINIKYLMIÖN ASENNUS... 5 Sijoituspaikka... 5 Sähköliitäntä... 5 Tasapainotus ja pyörien lukitus... 6 Kaatumisen esto... 6 Sokkelin etulevyn asennus... 6 Hyllyt... 7 Ovien säätö... 8 Oven kätisyyden vaihto... 8 TOIMINTASELOSTUS... 9 Jäähdytyskoneiston toiminta... 9 KYTKIMET JA TERMOSTAATTI Kytkimet Elektroninen termostaatti...11 KÄYTTÖÖNOTTO Käynnistäminen Toiminnan katkaisu Lämpötilan säätö Toiminnassa syntyvät äänet PUHDISTUS Viinikylmiön puhdistus Koneiston puhdistus PIENTEN HÄIRIÖIDEN KORJAUS HUOLTO TAKUUEHDOT LAITTEEN KÄYTÖSTÄ POISTAMINEN Suomen Kotikylmiö Oy Ravitie HOLLOLA Puh. (03) Faksi (03) KX07 2

3 Turvatoimenpiteet ja käyttömääräykset TURVATOIMENPITEET Asennuksen yhteydessä on ehdottomasti kiinnitettävä myös kaatumisenestin. Puhdistaessasi viinikylmiötä katkaise jännite pääkytkimestä ja irroita pistotulppa pistorasiasta. Räjähdysalttiita aineita ei saa säilyttää viinikylmiössä. Ovea ei saa avata yli 120, koska se saattaa aiheuttaa saranaholkin rikkoutumisen osuessaan esim. pöytätason kulmaan, kts kuva. Anna oven olla auki kun laitetta ei käytetä. KÄYTTÖMÄÄRÄYKSET Viinikylmiö soveltuu vain viinien säilytykseen. Se on tarkoitettu käytettäväksi kotitalouksissa. Laitoskäytössä on otettava huomioon tästä annetut erilliset määräykset. Viinikylmiö on rakennettu ja koestettu voimassa olevien määräysten ja asetusten mukaan. Korjaustoimenpiteitä kylmiöön saa tehdä vain alalle koulutuksen saanut valtuutettu huoltoliike. Epäpätevät korjaukset voivat aiheuttaa laitteen käyttäjälle tai ympäristölle vaaratilanteita. PÖYTÄTASO 120 3

4 Turvatoimenpiteet ja käyttömääräykset Ennen laitteen käyttöönottoa Asennus- ja käyttöohje on luettava huolellisesti. Se sisältää tärkeitä tietoja laitteen asentamisesta, käytöstä ja kunnossapidosta. Laitteen valmistaja ei ole vastuussa jos käyttöohjeen ohjeita ei noudateta. Huom! Kalustetta ei saa sijoittaa liian pieneen tilaan, koska silloin mahdollisen kylmäainevuodon sattuessa voi muodostua räjähtävä kaasuseos. Huonetilaa täytyy olla vähintään 4 m². Varoitus! Laite sisältää pienen määrän ympäristöystävällistä, mutta tulenarkaa kylmäainetta, R600a. Tämä kylmäaine ei vahingoita otsonikerrosta eikä aiheuta kasvihuoneilmiötä. Tarkista ettei kylmäaineputkisto ole vioittunut kuljetuksen tai asennuksen aikana. Vuotava kylmäaine saattaa vahingoittaa silmiä tai syttyä. Kylmäainevuodon huomattuasi: älä päästä avotulta huoneeseen irrota laitteen pistotulppa pistorasiasta tuuleta huonetta useita minuutteja ota yhteys Festivo-Huoltoon Varoitus: Pidä laitteen ilmankiertoaukot vapaana (sekä ylhäällä että alhaalla). Ks sivu 9. Älä käytä mekaanisia apuvälineitä tai muita keinoja nopeuttaaksesi jään sulatusta muuta kuin valmistajan suosittelemia. Älä vahingoita kylmäaineputkistoa. Älä käytä mitään sähkölaitteita viinikylmiön sisäpuolella jollei ne ole laitteen valmistajan suosittelemia. Viinikylmiö on ehdottomasti kiinnitettävä seinään sivulla 6 olevan ohjeen mukaan. 4

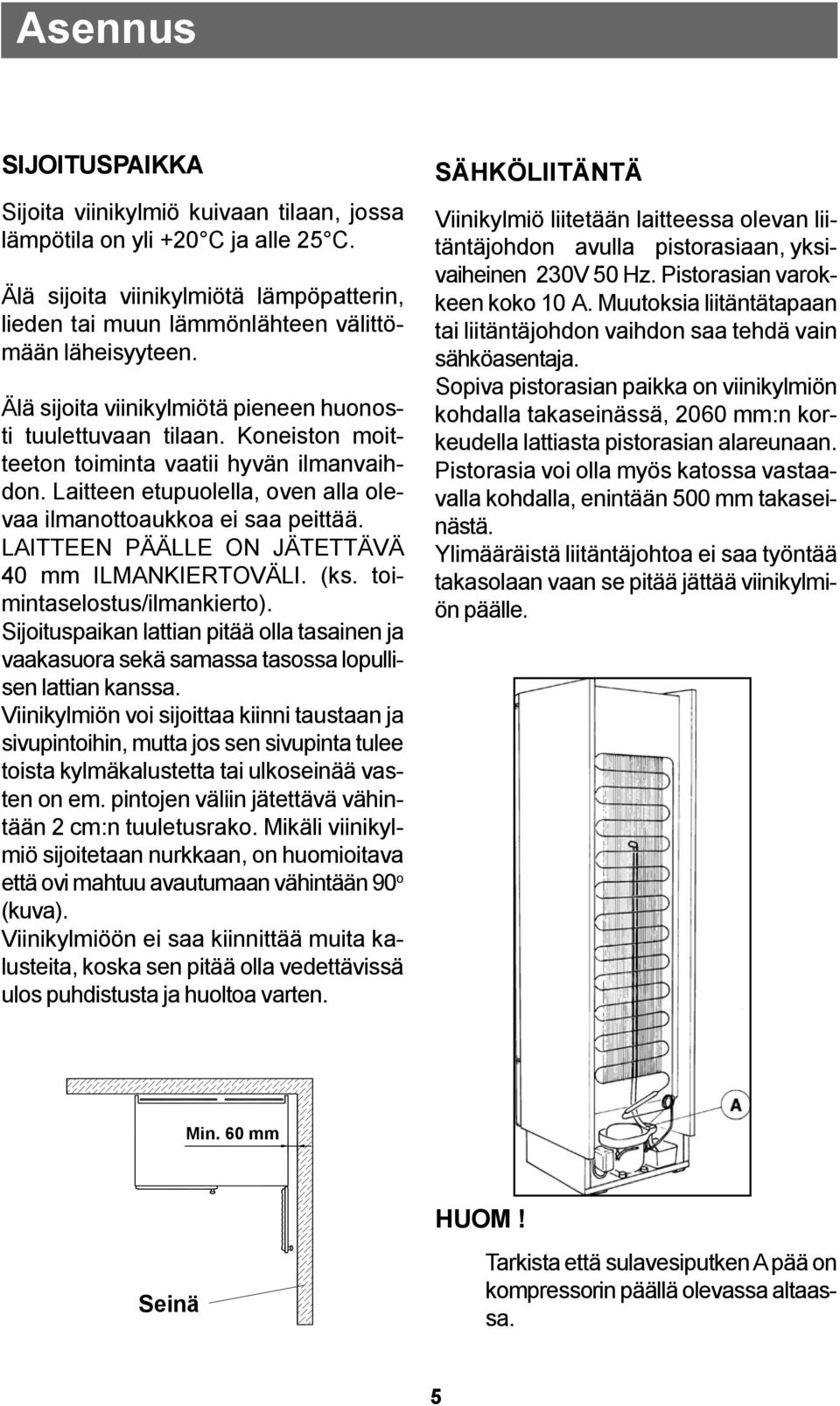

5 Asennus SIJOITUSPAIKKA Sijoita viinikylmiö kuivaan tilaan, jossa lämpötila on yli +20 C ja alle 25 C. Älä sijoita viinikylmiötä lämpöpatterin, lieden tai muun lämmönlähteen välittömään läheisyyteen. Älä sijoita viinikylmiötä pieneen huonosti tuulettuvaan tilaan. Koneiston moitteeton toiminta vaatii hyvän ilmanvaihdon. Laitteen etupuolella, oven alla olevaa ilmanottoaukkoa ei saa peittää. LAITTEEN PÄÄLLE ON JÄTETTÄVÄ 40 mm ILMANKIERTOVÄLI. (ks. toimintaselostus/ilmankierto). Sijoituspaikan lattian pitää olla tasainen ja vaakasuora sekä samassa tasossa lopullisen lattian kanssa. Viinikylmiön voi sijoittaa kiinni taustaan ja sivupintoihin, mutta jos sen sivupinta tulee toista kylmäkalustetta tai ulkoseinää vasten on em. pintojen väliin jätettävä vähintään 2 cm:n tuuletusrako. Mikäli viinikylmiö sijoitetaan nurkkaan, on huomioitava että ovi mahtuu avautumaan vähintään 90 o (kuva). Viinikylmiöön ei saa kiinnittää muita kalusteita, koska sen pitää olla vedettävissä ulos puhdistusta ja huoltoa varten. SÄHKÖLIITÄNTÄ Viinikylmiö liitetään laitteessa olevan liitäntäjohdon avulla pistorasiaan, yksivaiheinen 230V 50 Hz. Pistorasian varokkeen koko 10 A. Muutoksia liitäntätapaan tai liitäntäjohdon vaihdon saa tehdä vain sähköasentaja. Sopiva pistorasian paikka on viinikylmiön kohdalla takaseinässä, 2060 mm:n korkeudella lattiasta pistorasian alareunaan. Pistorasia voi olla myös katossa vastaavalla kohdalla, enintään 500 mm takaseinästä. Ylimääräistä liitäntäjohtoa ei saa työntää takasolaan vaan se pitää jättää viinikylmiön päälle. Min. 60 mm HUOM! Seinä Tarkista että sulavesiputken A pää on kompressorin päällä olevassa altaassa. 5

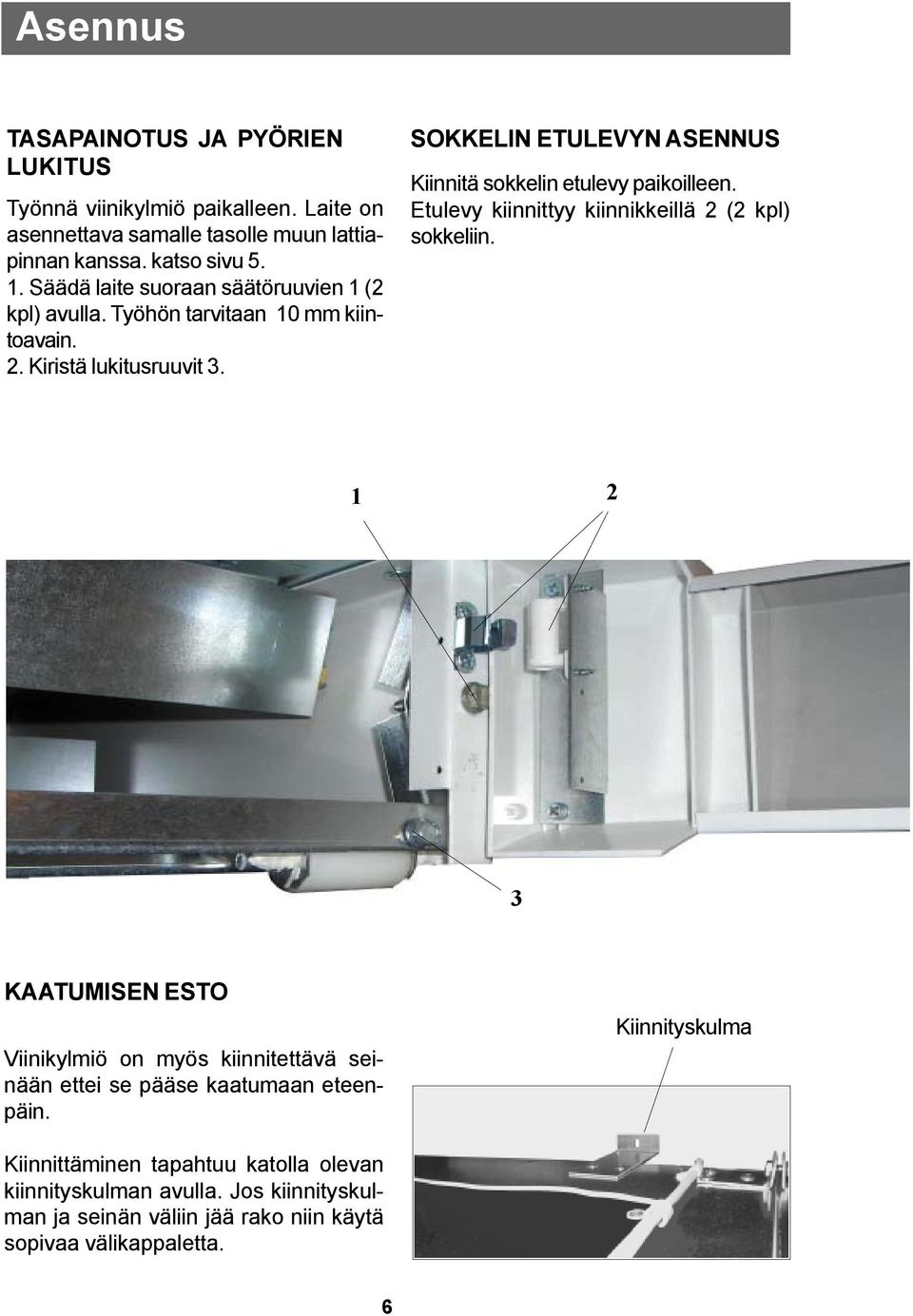

6 Asennus TASAPAINOTUS JA PYÖRIEN LUKITUS Työnnä viinikylmiö paikalleen. Laite on asennettava samalle tasolle muun lattiapinnan kanssa. katso sivu Säädä laite suoraan säätöruuvien 1 (2 kpl) avulla. Työhön tarvitaan 10 mm kiintoavain. 2. Kiristä lukitusruuvit 3. SOKKELIN ETULEVYN ASENNUS Kiinnitä sokkelin etulevy paikoilleen. Etulevy kiinnittyy kiinnikkeillä 2 (2 kpl) sokkeliin KAATUMISEN ESTO Viinikylmiö on myös kiinnitettävä seinään ettei se pääse kaatumaan eteenpäin. Kiinnityskulma Kiinnittäminen tapahtuu katolla olevan kiinnityskulman avulla. Jos kiinnityskulman ja seinän väliin jää rako niin käytä sopivaa välikappaletta. 6

7 Asennus VIINIKYLMIÖN HYLLYT Hyllyt voidaan poistaa vetämällä ne ulos. 7

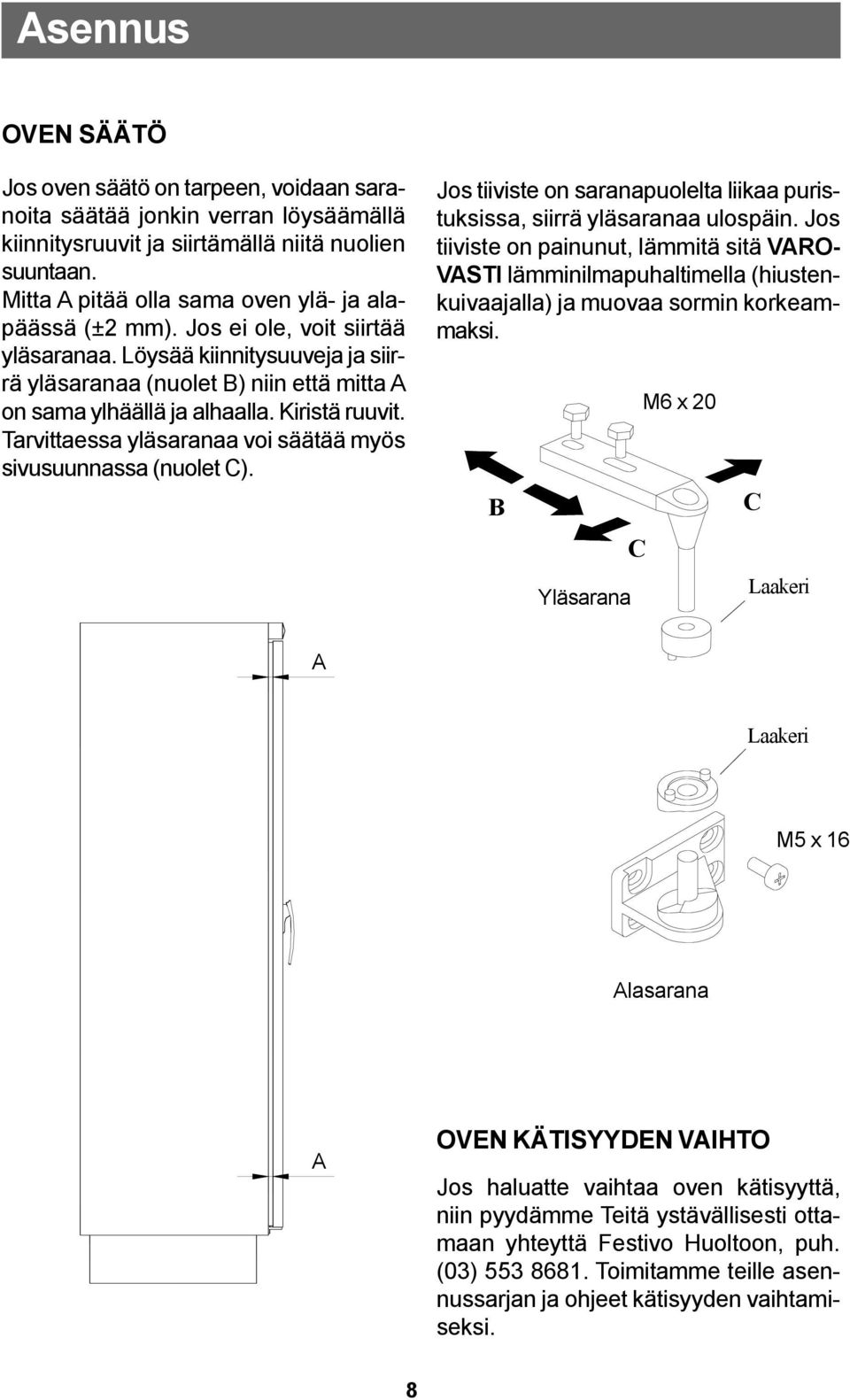

8 Asennus OVEN SÄÄTÖ Jos oven säätö on tarpeen, voidaan saranoita säätää jonkin verran löysäämällä kiinnitysruuvit ja siirtämällä niitä nuolien suuntaan. Mitta A pitää olla sama oven ylä- ja alapäässä (±2 mm). Jos ei ole, voit siirtää yläsaranaa. Löysää kiinnitysuuveja ja siirrä yläsaranaa (nuolet B) niin että mitta A on sama ylhäällä ja alhaalla. Kiristä ruuvit. Tarvittaessa yläsaranaa voi säätää myös sivusuunnassa (nuolet C). Jos tiiviste on saranapuolelta liikaa puristuksissa, siirrä yläsaranaa ulospäin. Jos tiiviste on painunut, lämmitä sitä VARO- VASTI lämminilmapuhaltimella (hiustenkuivaajalla) ja muovaa sormin korkeammaksi. B Yläsarana C M6 x 20 C Laakeri A Laakeri M5 x 16 Alasarana A OVEN KÄTISYYDEN VAIHTO Jos haluatte vaihtaa oven kätisyyttä, niin pyydämme Teitä ystävällisesti ottamaan yhteyttä Festivo Huoltoon, puh. (03) Toimitamme teille asennussarjan ja ohjeet kätisyyden vaihtamiseksi. 8

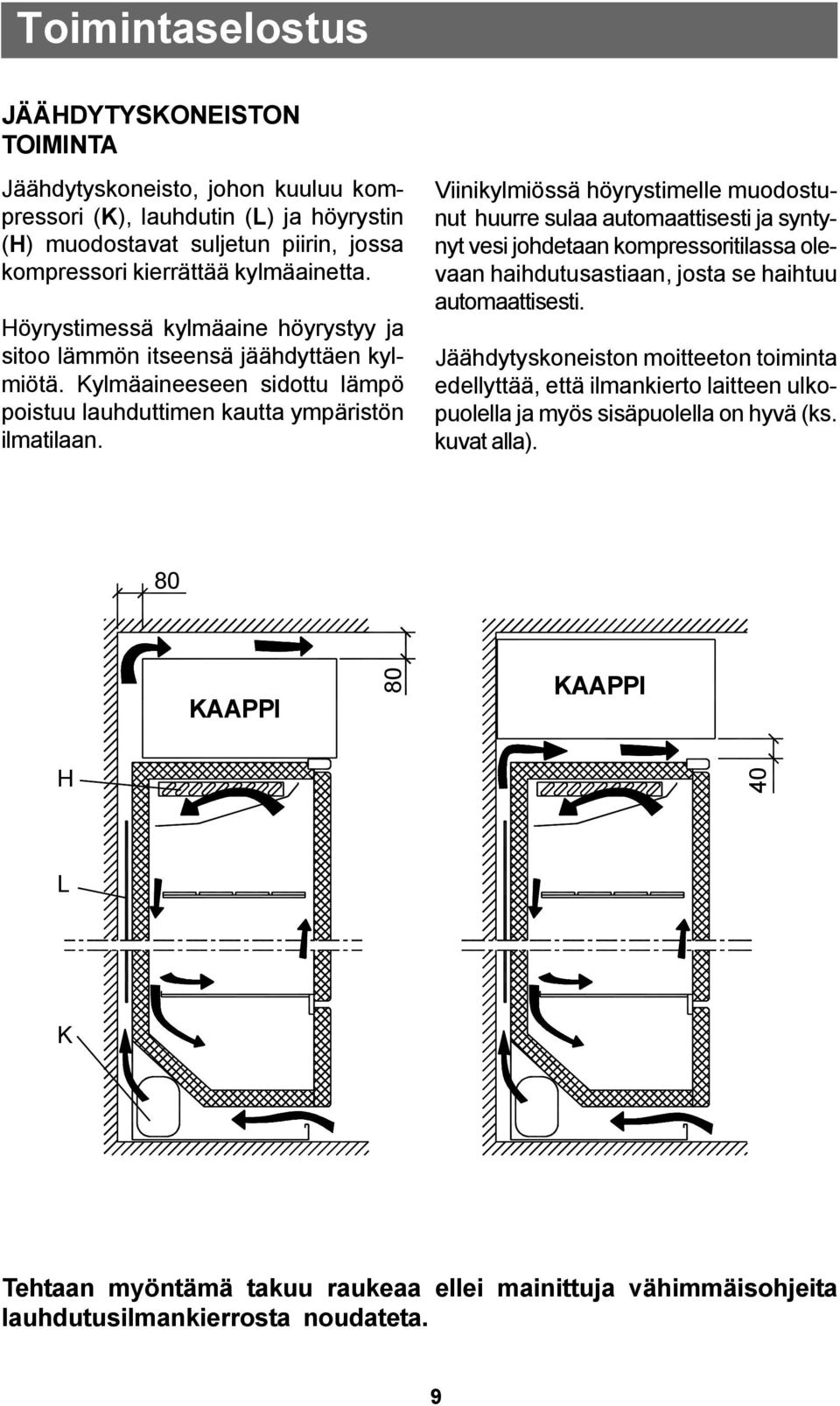

9 Toimintaselostus JÄÄHDYTYSKONEISTON TOIMINTA Jäähdytyskoneisto, johon kuuluu kompressori (K), lauhdutin (L) ja höyrystin (H) muodostavat suljetun piirin, jossa kompressori kierrättää kylmäainetta. Höyrystimessä kylmäaine höyrystyy ja sitoo lämmön itseensä jäähdyttäen kylmiötä. Kylmäaineeseen sidottu lämpö poistuu lauhduttimen kautta ympäristön ilmatilaan. Viinikylmiössä höyrystimelle muodostunut huurre sulaa automaattisesti ja syntynyt vesi johdetaan kompressoritilassa olevaan haihdutusastiaan, josta se haihtuu automaattisesti. Jäähdytyskoneiston moitteeton toiminta edellyttää, että ilmankierto laitteen ulkopuolella ja myös sisäpuolella on hyvä (ks. kuvat alla). 80 KAAPPI 80 KAAPPI H 40 L K Tehtaan myöntämä takuu raukeaa ellei mainittuja vähimmäisohjeita lauhdutusilmankierrosta noudateta. 9

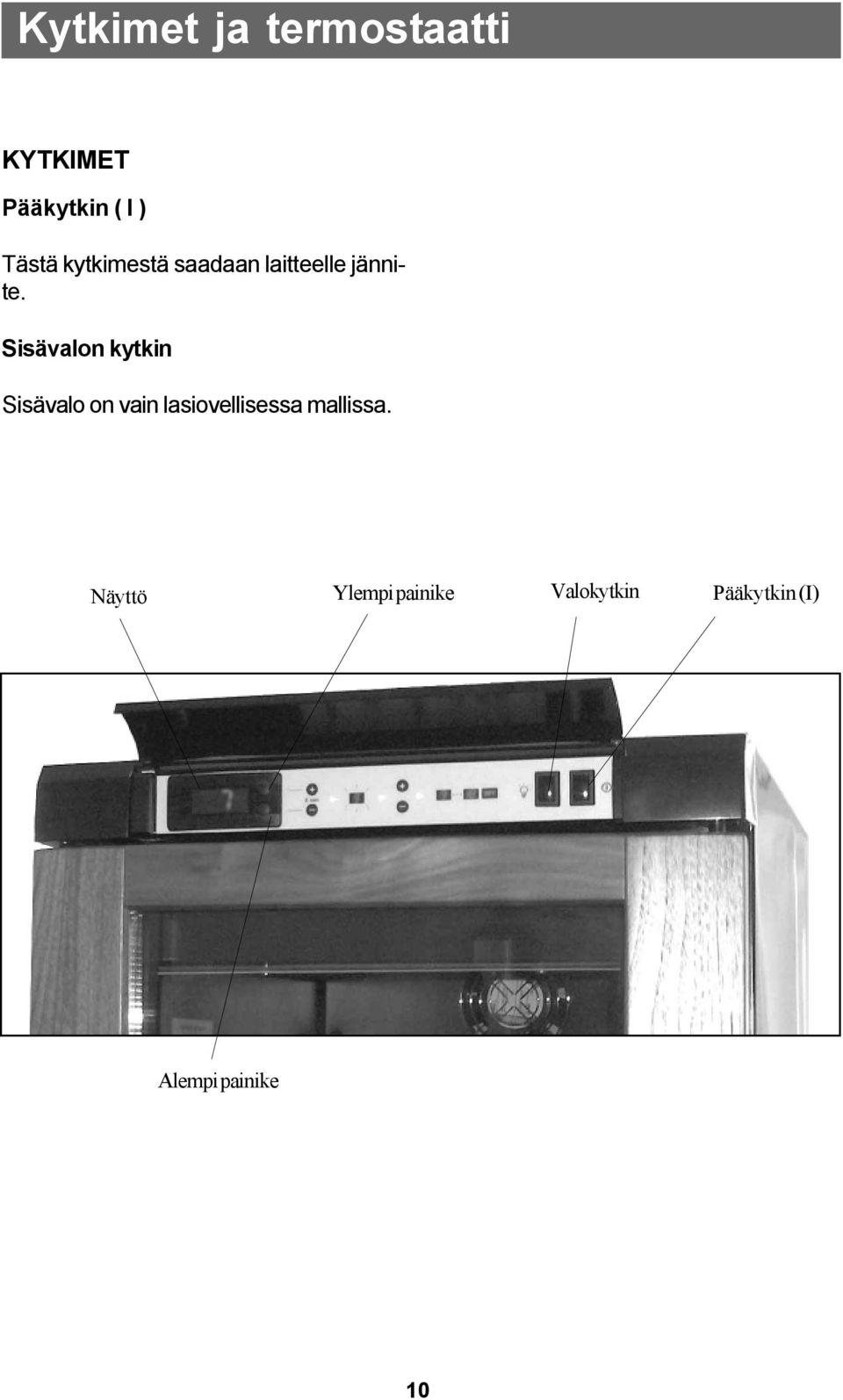

10 Kytkimet ja termostaatti KYTKIMET Pääkytkin ( I ) Tästä kytkimestä saadaan laitteelle jännite. Sisävalon kytkin Sisävalo on vain lasiovellisessa mallissa. Näyttö Ylempi painike Valokytkin Pääkytkin (I) Alempi painike 10

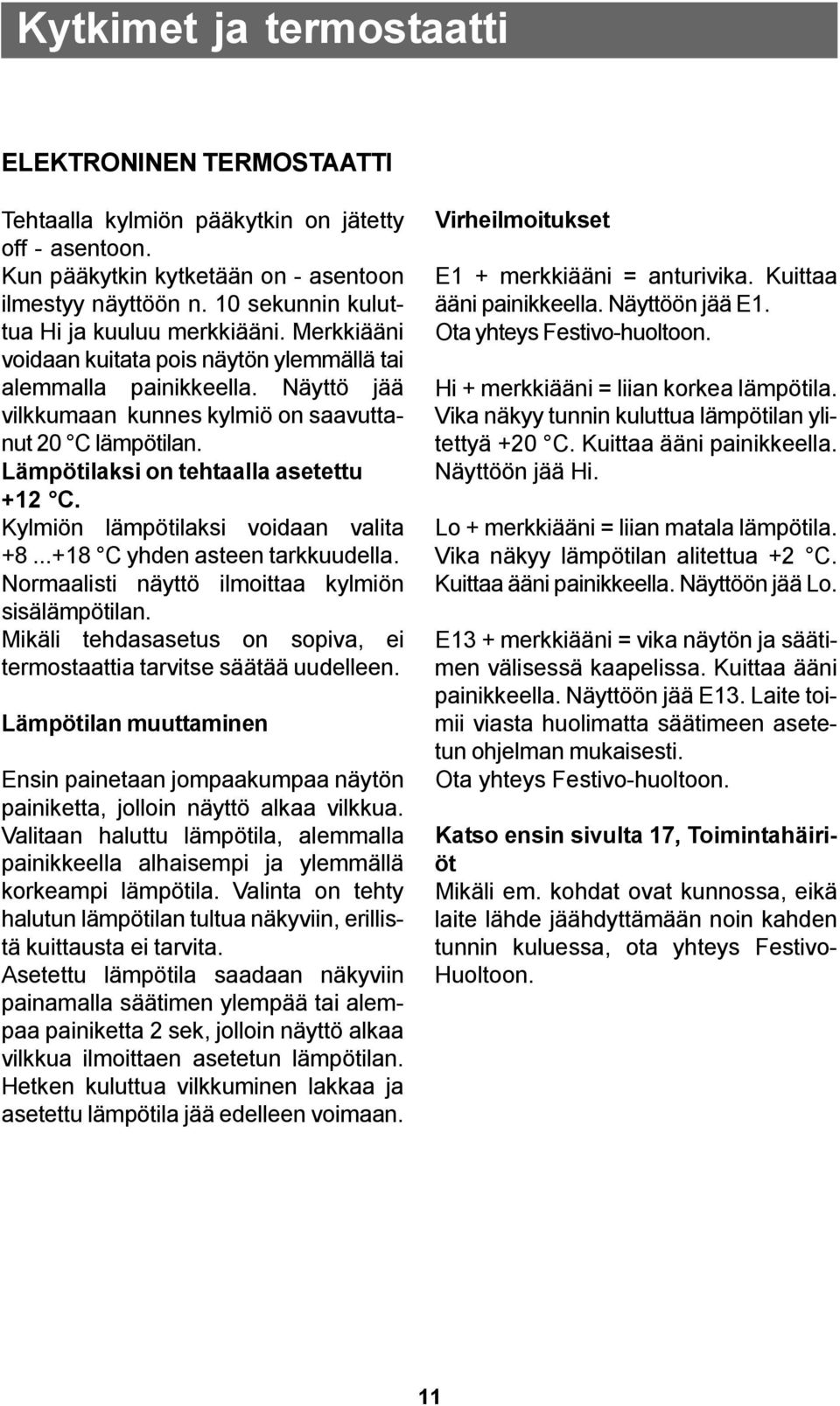

11 Kytkimet ja termostaatti ELEKTRONINEN TERMOSTAATTI Tehtaalla kylmiön pääkytkin on jätetty off - asentoon. Kun pääkytkin kytketään on - asentoon ilmestyy näyttöön n. 10 sekunnin kuluttua Hi ja kuuluu merkkiääni. Merkkiääni voidaan kuitata pois näytön ylemmällä tai alemmalla painikkeella. Näyttö jää vilkkumaan kunnes kylmiö on saavuttanut 20 C lämpötilan. Lämpötilaksi on tehtaalla asetettu +12 C. Kylmiön lämpötilaksi voidaan valita C yhden asteen tarkkuudella. Normaalisti näyttö ilmoittaa kylmiön sisälämpötilan. Mikäli tehdasasetus on sopiva, ei termostaattia tarvitse säätää uudelleen. Lämpötilan muuttaminen Ensin painetaan jompaakumpaa näytön painiketta, jolloin näyttö alkaa vilkkua. Valitaan haluttu lämpötila, alemmalla painikkeella alhaisempi ja ylemmällä korkeampi lämpötila. Valinta on tehty halutun lämpötilan tultua näkyviin, erillistä kuittausta ei tarvita. Asetettu lämpötila saadaan näkyviin painamalla säätimen ylempää tai alempaa painiketta 2 sek, jolloin näyttö alkaa vilkkua ilmoittaen asetetun lämpötilan. Hetken kuluttua vilkkuminen lakkaa ja asetettu lämpötila jää edelleen voimaan. Virheilmoitukset E1 + merkkiääni = anturivika. Kuittaa ääni painikkeella. Näyttöön jää E1. Ota yhteys Festivo-huoltoon. Hi + merkkiääni = liian korkea lämpötila. Vika näkyy tunnin kuluttua lämpötilan ylitettyä +20 C. Kuittaa ääni painikkeella. Näyttöön jää Hi. Lo + merkkiääni = liian matala lämpötila. Vika näkyy lämpötilan alitettua +2 C. Kuittaa ääni painikkeella. Näyttöön jää Lo. E13 + merkkiääni = vika näytön ja säätimen välisessä kaapelissa. Kuittaa ääni painikkeella. Näyttöön jää E13. Laite toimii viasta huolimatta säätimeen asetetun ohjelman mukaisesti. Ota yhteys Festivo-huoltoon. Katso ensin sivulta 17, Toimintahäiriöt Mikäli em. kohdat ovat kunnossa, eikä laite lähde jäähdyttämään noin kahden tunnin kuluessa, ota yhteys Festivo- Huoltoon. 11

12 Käyttöönotto KÄYNNISTÄMINEN Puhdista kylmiön sisäosat sivulla 14 olevan ohjeen mukaan ennen käyttöönottoa. Työnnä kylmiön liitäntäjohdon pistotulppa pistorasiaan. Kylmiön käynnistys: paina pääkytkin ( I ) alas, jolloin kompressori käynnistyy. Katso kohta ELEKTRONINEN TER- MOSTAATTI. Toiminnan katkaisu: Pysäytä viinikylmiö pääkytkimestä painamalla kytkin asentoon 0FF. Jos kylmiö on pidempään käyttämättä, niin irrota pistotulppa pistorasiasta. Puhdista ja kuivaa kylmiön sisäosat ja jätä ovet raolleen. Lämpötilan annetaan tasaantua noin yksi vuorokausi, jonka jälkeen alaosan lämpötila voidaan säätää hyllyn alla olevalla säätölevyllä (kuva alla). Jos alaosan lämpötila on liian viileä, niin säätölevyä vedetään hieman ulospäin. Jos lämpötila on liian korkea, niin levyä siirretään taaksepäin. Säätölevyn tarkoitus on kuristaa tai avartaa viinikylmiön sisäistä ilmankiertoa. Lämpötilojen annetaan tasaantua jälleen noin yksi vuorokausi, jonka jälkeen tarvittaessa säätölevyä siirtämällä haetaan alaosaan oikea lämpötila. HUOMIO! Sisäiseen ilmankiertoon vaikuttaa myös viinikylmiön täyttöaste, joka maksimissaan on noin 70 normaalikokoista viinipulloa. Lämpötilan säätö: Katso kohta ELEKTRONINEN TERMOS- TAATTI / Lämpötilan muuttaminen Käyttölämpötilat viinikylmiössä ovat: yläosa - valkoviini C alaosa - punaviini C Yläosan lämpötila säädetään haluttuun lämpötilaan termostaatilla. Ylä- ja alaosan lämpötilaeroksi voidaan säätölevyllä säätää enintään n. 5 C. 12

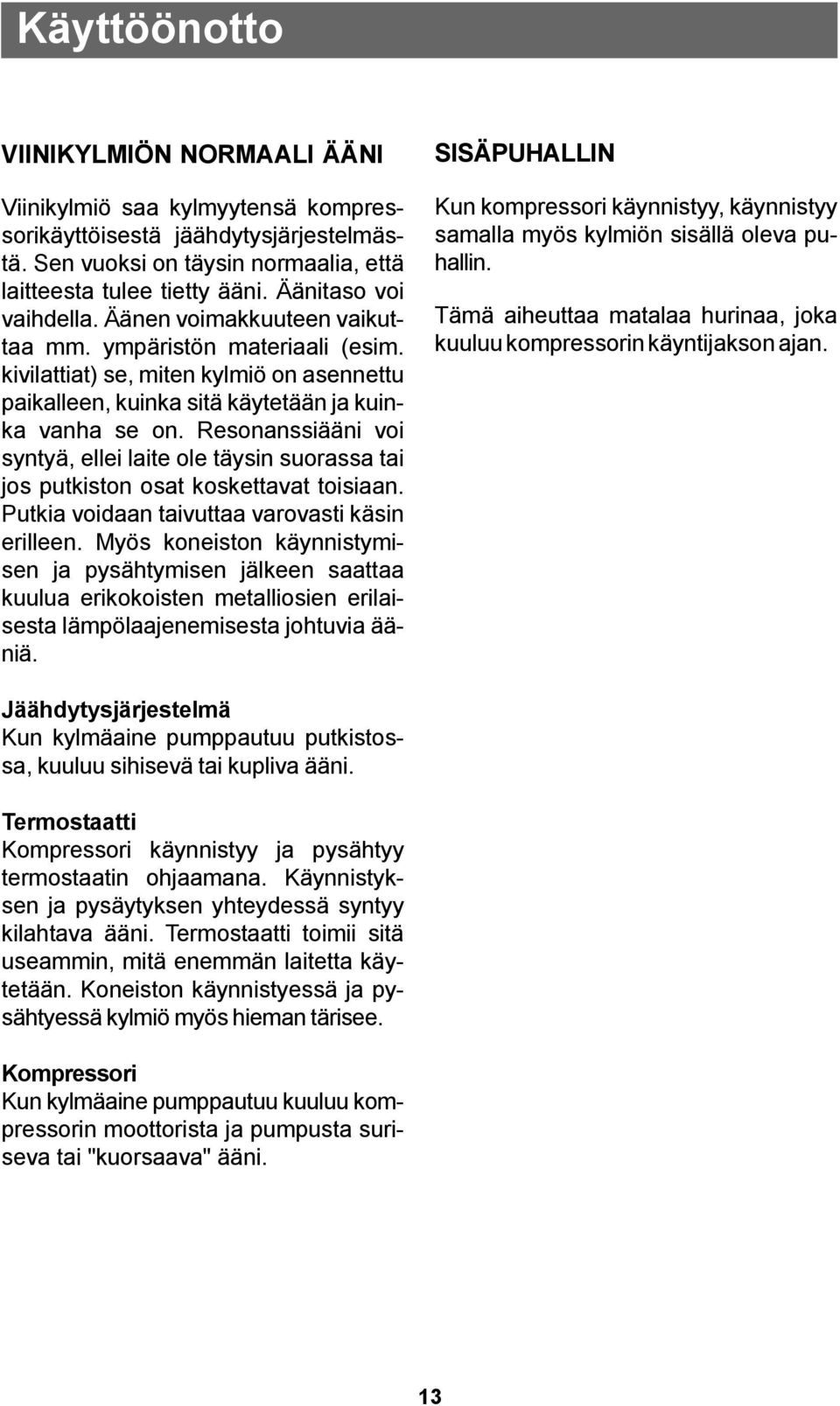

13 Käyttöönotto VIINIKYLMIÖN NORMAALI ÄÄNI Viinikylmiö saa kylmyytensä kompressorikäyttöisestä jäähdytysjärjestelmästä. Sen vuoksi on täysin normaalia, että laitteesta tulee tietty ääni. Äänitaso voi vaihdella. Äänen voimakkuuteen vaikuttaa mm. ympäristön materiaali (esim. kivilattiat) se, miten kylmiö on asennettu paikalleen, kuinka sitä käytetään ja kuinka vanha se on. Resonanssiääni voi syntyä, ellei laite ole täysin suorassa tai jos putkiston osat koskettavat toisiaan. Putkia voidaan taivuttaa varovasti käsin erilleen. Myös koneiston käynnistymisen ja pysähtymisen jälkeen saattaa kuulua erikokoisten metalliosien erilaisesta lämpölaajenemisesta johtuvia ääniä. SISÄPUHALLIN Kun kompressori käynnistyy, käynnistyy samalla myös kylmiön sisällä oleva puhallin. Tämä aiheuttaa matalaa hurinaa, joka kuuluu kompressorin käyntijakson ajan. Jäähdytysjärjestelmä Kun kylmäaine pumppautuu putkistossa, kuuluu sihisevä tai kupliva ääni. Termostaatti Kompressori käynnistyy ja pysähtyy termostaatin ohjaamana. Käynnistyksen ja pysäytyksen yhteydessä syntyy kilahtava ääni. Termostaatti toimii sitä useammin, mitä enemmän laitetta käytetään. Koneiston käynnistyessä ja pysähtyessä kylmiö myös hieman tärisee. Kompressori Kun kylmäaine pumppautuu kuuluu kompressorin moottorista ja pumpusta suriseva tai "kuorsaava" ääni. 13

14 Puhdistus VIINIKYLMIÖN PUHDISTUS Pysäytä viinikylmiön koneisto pääkytkimestä sisäpintojen puhdistuksen ajaksi. Puhdistusvettä ei saa päästää säätölaitteisiin eikä valaistukseen (lasiovellisissa). Voit puhdistaa kaikki sisäpinnat, oven tiivistettä lukuunottamatta, haalealla vedellä, johon on lisätty hieman astianpesuainetta. Hankaavat tai liuottavat aineet eivät sovellu puhdistukseen. Puhdista oven tiiviste pelkällä vedellä. Kuivaa sisätilat ja tiiviste huolella. Viinikylmiön alalaatikko voidaan irrottaa puhdistusta varten. Muovinen laatikko irrotetaan nostamalla allasta etureunasta ylöspäin ja vetämällä sitä ulospäin. Muovilaatikko on konepesun kestävä. Takaisin laitettaessa on huomioitava, että laatikko on vaakasuorassa ja lukkiutuu sille varattuun paikkaan. KONEISTON PUHDISTUS HUOM. Pysäytä koneisto kylmiön käyttökytkimestä, sekä ota pistotulppa irti seinärasiasta aina puhdistuksen tai muun huoltotyön ajaksi. Koneiston puhdistus Vedä kylmiö irti seinästä. Poista pöly ja muut epäpuhtaudet kompressoritilasta sekä takaseinällä olevan lauhduttimen ympäriltä säännöllisesti kerran vuodessa. Puhdistamisen voi helposti suorittaa esim. pölyimurin harjasuulakkeella. Epäpuhtaudet kompressoritilassa ja lauhduttimessa heikentävät koneiston toimintaa ja lisäävät sähkönkulutusta. Vetolaatikon etulevy voidaan irrottaa kokonaan painamalla liukukiskojen mustia painikkeita. Takaisin laitettaessa liukukiskot työnnetään kiskouriinsa. 14

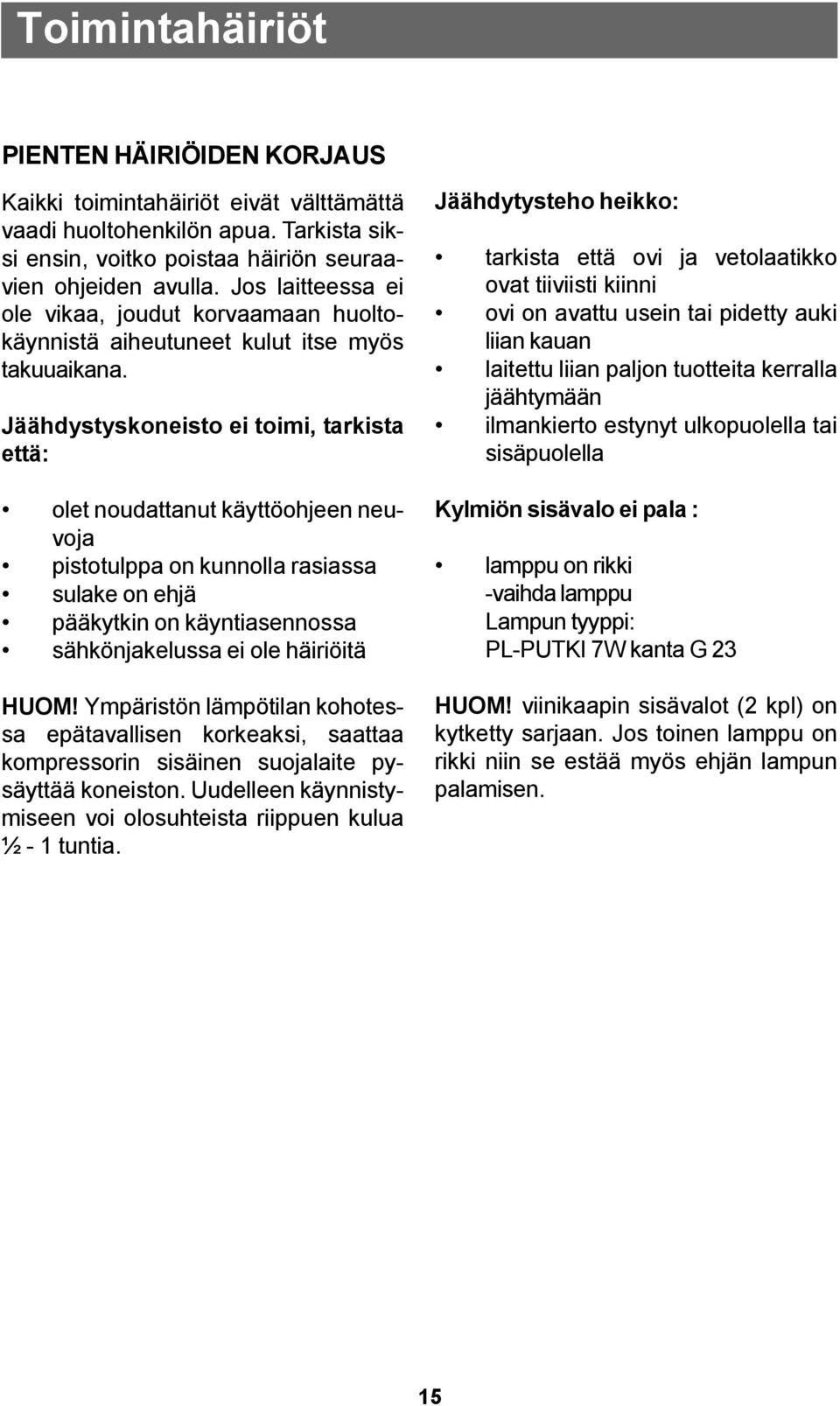

15 Toimintahäiriöt PIENTEN HÄIRIÖIDEN KORJAUS Kaikki toimintahäiriöt eivät välttämättä vaadi huoltohenkilön apua. Tarkista siksi ensin, voitko poistaa häiriön seuraavien ohjeiden avulla. Jos laitteessa ei ole vikaa, joudut korvaamaan huoltokäynnistä aiheutuneet kulut itse myös takuuaikana. Jäähdystyskoneisto ei toimi, tarkista että: olet noudattanut käyttöohjeen neuvoja pistotulppa on kunnolla rasiassa sulake on ehjä pääkytkin on käyntiasennossa sähkönjakelussa ei ole häiriöitä HUOM! Ympäristön lämpötilan kohotessa epätavallisen korkeaksi, saattaa kompressorin sisäinen suojalaite pysäyttää koneiston. Uudelleen käynnistymiseen voi olosuhteista riippuen kulua ½ - 1 tuntia. Jäähdytysteho heikko: tarkista että ovi ja vetolaatikko ovat tiiviisti kiinni ovi on avattu usein tai pidetty auki liian kauan laitettu liian paljon tuotteita kerralla jäähtymään ilmankierto estynyt ulkopuolella tai sisäpuolella Kylmiön sisävalo ei pala : lamppu on rikki -vaihda lamppu Lampun tyyppi: PL-PUTKI 7W kanta G 23 HUOM! viinikaapin sisävalot (2 kpl) on kytketty sarjaan. Jos toinen lamppu on rikki niin se estää myös ehjän lampun palamisen. 15

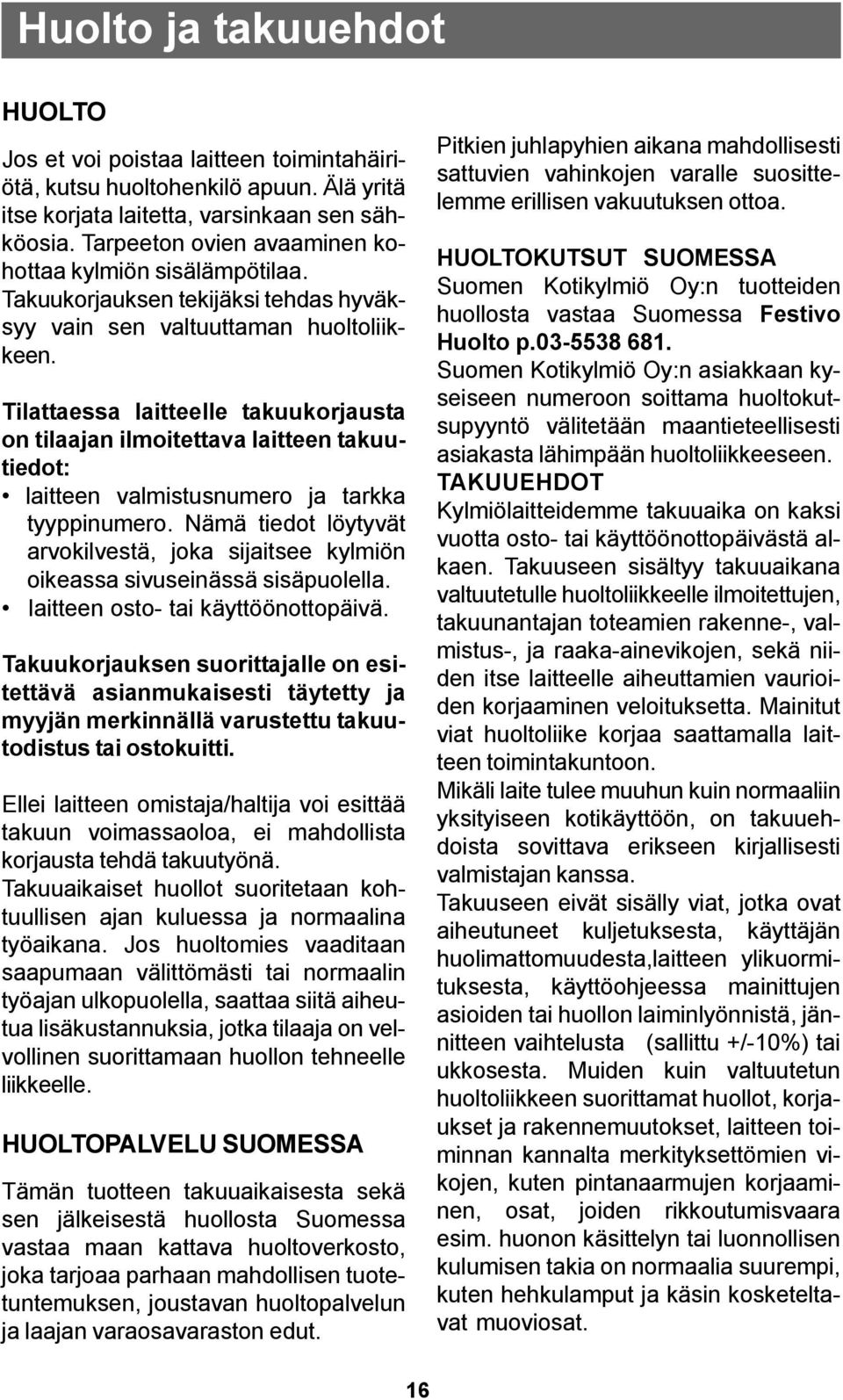

16 Huolto ja takuuehdot HUOLTO Jos et voi poistaa laitteen toimintahäiriötä, kutsu huoltohenkilö apuun. Älä yritä itse korjata laitetta, varsinkaan sen sähköosia. Tarpeeton ovien avaaminen kohottaa kylmiön sisälämpötilaa. Takuukorjauksen tekijäksi tehdas hyväksyy vain sen valtuuttaman huoltoliikkeen. Tilattaessa laitteelle takuukorjausta on tilaajan ilmoitettava laitteen takuutiedot: laitteen valmistusnumero ja tarkka tyyppinumero. Nämä tiedot löytyvät arvokilvestä, joka sijaitsee kylmiön oikeassa sivuseinässä sisäpuolella. laitteen osto- tai käyttöönottopäivä. Takuukorjauksen suorittajalle on esitettävä asianmukaisesti täytetty ja myyjän merkinnällä varustettu takuutodistus tai ostokuitti. Ellei laitteen omistaja/haltija voi esittää takuun voimassaoloa, ei mahdollista korjausta tehdä takuutyönä. Takuuaikaiset huollot suoritetaan kohtuullisen ajan kuluessa ja normaalina työaikana. Jos huoltomies vaaditaan saapumaan välittömästi tai normaalin työajan ulkopuolella, saattaa siitä aiheutua lisäkustannuksia, jotka tilaaja on velvollinen suorittamaan huollon tehneelle liikkeelle. HUOLTOPALVELU SUOMESSA Tämän tuotteen takuuaikaisesta sekä sen jälkeisestä huollosta Suomessa vastaa maan kattava huoltoverkosto, joka tarjoaa parhaan mahdollisen tuotetuntemuksen, joustavan huoltopalvelun ja laajan varaosavaraston edut. Pitkien juhlapyhien aikana mahdollisesti sattuvien vahinkojen varalle suosittelemme erillisen vakuutuksen ottoa. HUOLTOKUTSUT SUOMESSA Suomen Kotikylmiö Oy:n tuotteiden huollosta vastaa Suomessa Festivo Huolto p Suomen Kotikylmiö Oy:n asiakkaan kyseiseen numeroon soittama huoltokutsupyyntö välitetään maantieteellisesti asiakasta lähimpään huoltoliikkeeseen. TAKUUEHDOT Kylmiölaitteidemme takuuaika on kaksi vuotta osto- tai käyttöönottopäivästä alkaen. Takuuseen sisältyy takuuaikana valtuutetulle huoltoliikkeelle ilmoitettujen, takuunantajan toteamien rakenne-, valmistus-, ja raaka-ainevikojen, sekä niiden itse laitteelle aiheuttamien vaurioiden korjaaminen veloituksetta. Mainitut viat huoltoliike korjaa saattamalla laitteen toimintakuntoon. Mikäli laite tulee muuhun kuin normaaliin yksityiseen kotikäyttöön, on takuuehdoista sovittava erikseen kirjallisesti valmistajan kanssa. Takuuseen eivät sisälly viat, jotka ovat aiheutuneet kuljetuksesta, käyttäjän huolimattomuudesta,laitteen ylikuormituksesta, käyttöohjeessa mainittujen asioiden tai huollon laiminlyönnistä, jännitteen vaihtelusta (sallittu +/-10%) tai ukkosesta. Muiden kuin valtuutetun huoltoliikkeen suorittamat huollot, korjaukset ja rakennemuutokset, laitteen toiminnan kannalta merkityksettömien vikojen, kuten pintanaarmujen korjaaminen, osat, joiden rikkoutumisvaara esim. huonon käsittelyn tai luonnollisen kulumisen takia on normaalia suurempi, kuten hehkulamput ja käsin kosketeltavat muoviosat. 16

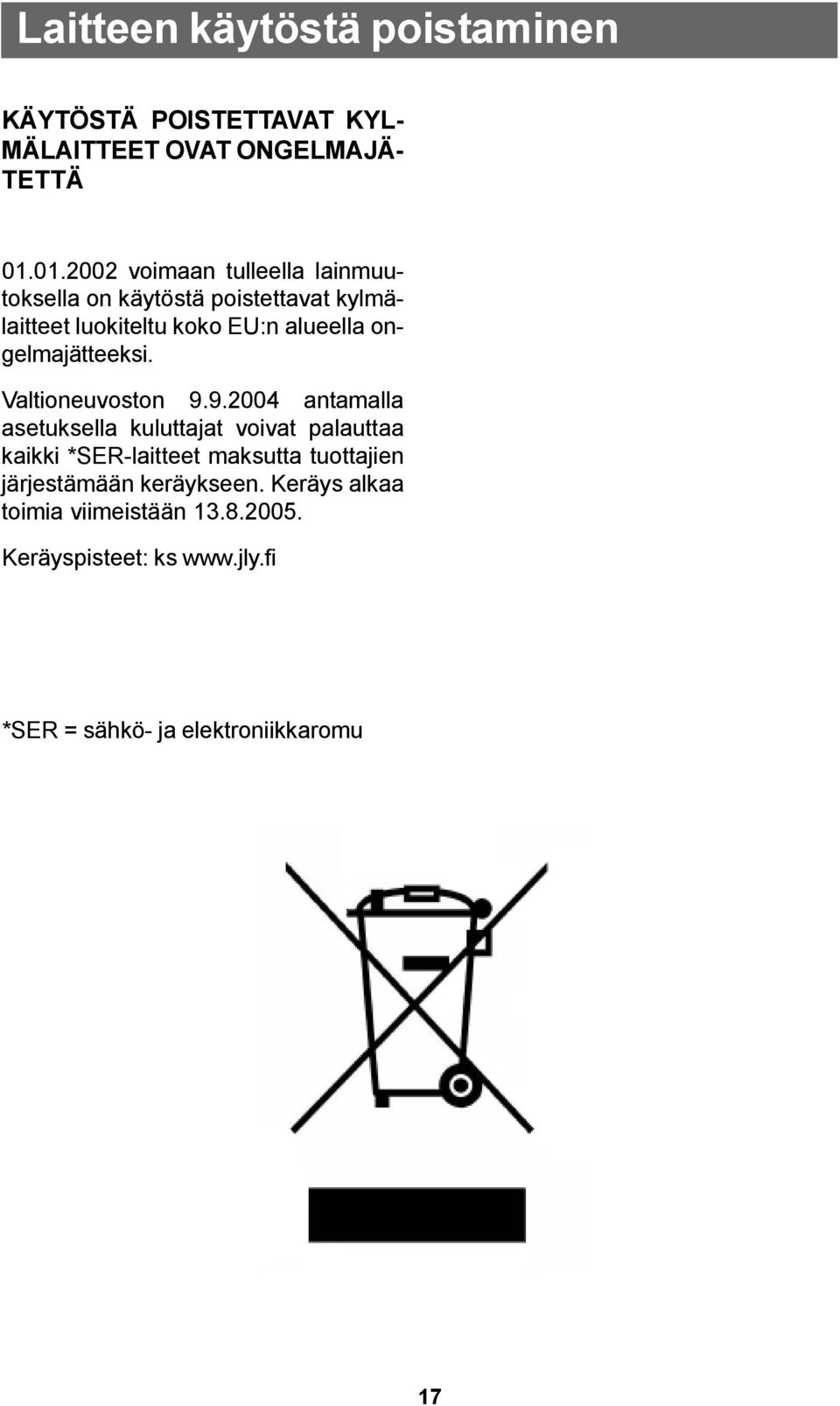

17 Laitteen käytöstä poistaminen KÄYTÖSTÄ POISTETTAVAT KYL- MÄLAITTEET OVAT ONGELMAJÄ- TETTÄ voimaan tulleella lainmuutoksella on käytöstä poistettavat kylmälaitteet luokiteltu koko EU:n alueella ongelmajätteeksi. Valtioneuvoston antamalla asetuksella kuluttajat voivat palauttaa kaikki *SER-laitteet maksutta tuottajien järjestämään keräykseen. Keräys alkaa toimia viimeistään Keräyspisteet: ks *SER = sähkö- ja elektroniikkaromu 17

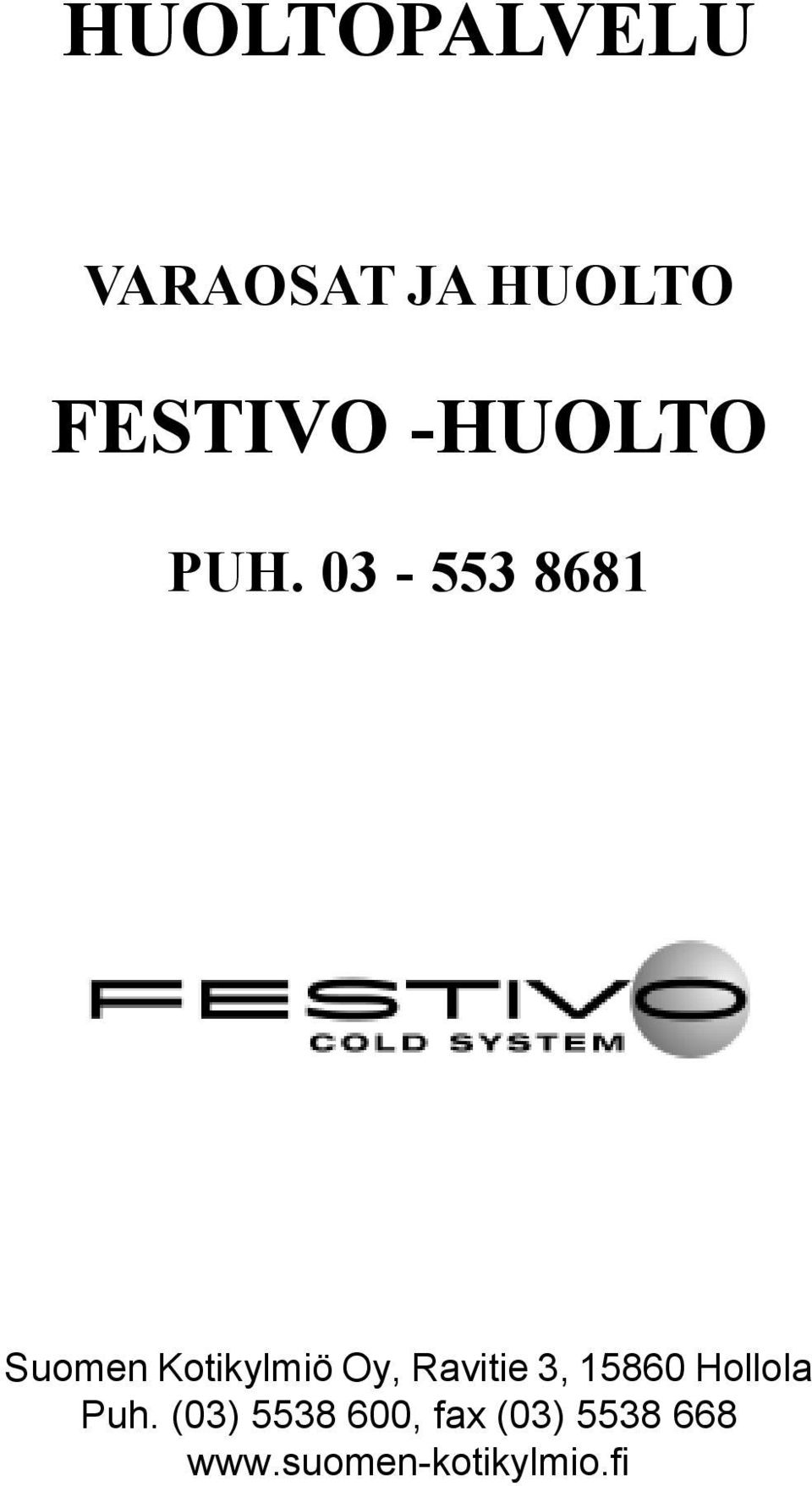

18 HUOLTOPALVELU VARAOSAT JA HUOLTO FESTIVO -HUOLTO PUH Suomen Kotikylmiö Oy, Ravitie 3, Hollola Puh. (03) , fax (03)
