1 Käyttöohje PIKAOPAS 1. Kellotaulun kulma säädetään sijainnin leveysasteen mukaiseksi. Kellossa olevat kaupungit auttavat alkuun, tarkempi leveysasteluku löytyy sijaintisi koordinaateista. 2. Kello asetetaan pohjois/etelä -suuntaiseksi sanan NORTH ja nuolen mukaisesti. Käytä apuna kompassia (magneettinen, navigaattori, GPS), Pohjantähteä tai karttaa. 3. Pohjoinen pallonpuolisko: Kellotaulua kierretään siten, että klo 24 on suoraan etelässä ja klo 12 on suoraan pohjoisessa. Jos käytössä on kesäaika (+1h), klo 1 on etelässä ja klo 13 pohjoisessa. Eteläinen pallonpuolisko: Klo 24 pohjoisessa ja klo 12 etelässä. Kesäaikana klo 1 pohjoisessa ja klo 13 etelässä. 4. Sekä pohjoisella että eteläisellä pallonpuoliskolla kellotaulua luetaan alapuolelta paikallisen talven aikana. Jos haluat suojata kelloa sateelta ja UV-säteilyltä, pidä akryylinen kuutio kellon suojana. Lisäohjeita siitä, miten kellon käyntitarkkuutta voi lisätä, löydät seuraavilta sivuilta.

Pohjoinen pallonpuolisko: Kellotaulua kierretään siten, että klo 24 on suoraan etelässä ja klo 12 on suoraan pohjoisessa. Jos käytössä on kesäaika (+1h), klo 1 on etelässä ja klo 13 pohjoisessa.

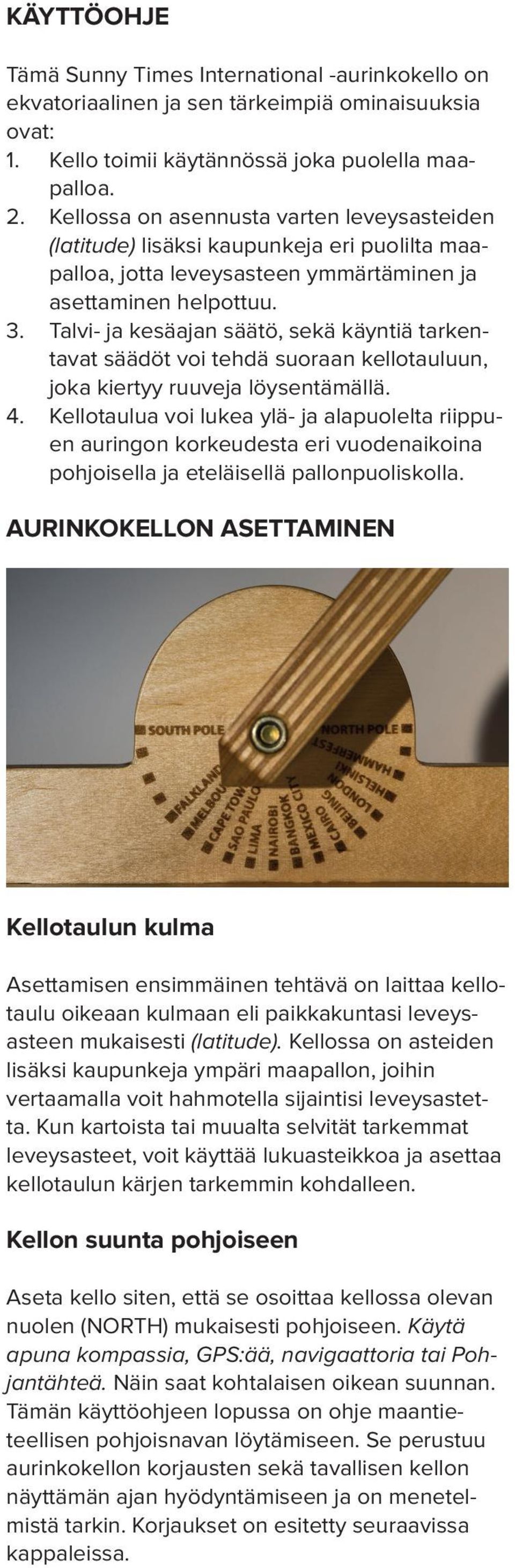

2 KÄYTTÖOHJE Tämä Sunny Times International -aurinkokello on ekvatoriaalinen ja sen tärkeimpiä ominaisuuksia ovat: 1. Kello toimii käytännössä joka puolella maapalloa. 2. Kellossa on asennusta varten leveysasteiden (latitude) lisäksi kaupunkeja eri puolilta maapalloa, jotta leveysasteen ymmärtäminen ja asettaminen helpottuu. 3. Talvi- ja kesäajan säätö, sekä käyntiä tarkentavat säädöt voi tehdä suoraan kellotauluun, joka kiertyy ruuveja löysentämällä. 4. Kellotaulua voi lukea ylä- ja alapuolelta riippuen auringon korkeudesta eri vuodenaikoina pohjoisella ja eteläisellä pallonpuoliskolla. AURINKOKELLON ASETTAMINEN Kellotaulun kulma Asettamisen ensimmäinen tehtävä on laittaa kellotaulu oikeaan kulmaan eli paikkakuntasi leveysasteen mukaisesti (latitude). Kellossa on asteiden lisäksi kau punkeja ympäri maapallon, joihin vertaamalla voit hahmotella sijaintisi leveysastetta. Kun kartoista tai muualta selvität tarkemmat leveys asteet, voit käyttää lukuasteikkoa ja asettaa kellotaulun kärjen tarkemmin kohdalleen. Kellon suunta pohjoiseen Aseta kello siten, että se osoittaa kellossa olevan nuolen (NORTH) mukaisesti pohjoiseen. Käytä apuna kompassia, GPS:ää, navigaattoria tai Pohjantähteä. Näin saat kohtalaisen oikean suunnan. Tämän käyttöohjeen lopussa on ohje maantieteellisen pohjois navan löytämiseen. Se perustuu aurinkokellon korjaus ten sekä tavallisen kellon näyttämän ajan hyödyntämiseen ja on menetelmistä tarkin. Korjaukset on esitetty seuraavissa kappaleissa.

Talvi- ja kesäajan säätö, sekä käyntiä tarkentavat säädöt voi tehdä suoraan kellotauluun, joka kiertyy ruuveja löysentämällä. 4.

3 TALVI- JA KESÄAIKA (+1 h) Pohjoinen pallonpuolisko Talviaikana (normaaliaika) kellotaulun 24 tulee osoittaa suoraan etelään ja 12 pohjoiseen. Jos käytössä on kesäaika (+1 h), 1 on etelässä ja 13 pohjoisessa. Kellotaulu kiertyy, kun löysäät sen sivuilla olevia ruuveja. Eteläinen pallonpuolisko Talviaikana 24 tulee osoittaa pohjoiseen ja 12 etelään. Kesäaikana (+1 h) 1 on pohjoisessa ja 13 etelässä. Nyt kellosi käy muutamien kymmenien minuuttien tarkkuudella, mutta jos haluat tarkemman käynnin, tee seuraavat korjaukset. OLINPAIKKASI PITUUSPIIRIN MUKAINEN KORJAUS Kellosi kellotaulua voi kiertää löysäämällä hieman kellotaulun sivussa olevia ruuveja. Pituuspiiri ilmaistaan sivusuuntaisena (itä/länsi -suunta) aste-etäisyytenä Greenwichistä. Selvitä olinpaikkasi pituusaste sekä aikavyöhykkeesi se pituuspiiri, jonka mukaan tavallinen kellosi käy. Jos sijaitset juuri kyseisellä pituuspiirillä, sinun ei tarvitse tehdä mitään. Jos sijaitset siitä länteen, korjaus on +4 minuuttia jokaista pituusastetta ( ) kohden tai jos sijaitset itään, korjaus on -4 minuuttia jokaista pituusastetta kohden. Esimerkki: Suomen virallinen normaaliajan pituusaste on 30 itään Greenwichistä Englannissa. Kyseinen pohjois/etelä-suuntainen linja kulkee Suomen itärajan tuntumassa. Helsingin pituusaste on 25 eli 5 länteen 30 :sta. Täten Helsingissä tehtävä pituuspiirikorjaus on 5 x +4 minuuttia eli +20 minuuttia. Kellotaulua tulee kiertää 20 minuutin verran myötäpäivään. Jos olet onnistunut edellä kuvatuissa asetuksissa, kellosi käy noin 15 minuutin tarkkuudella.

Eteläinen pallonpuolisko Talviaikana 24 tulee osoittaa pohjoiseen ja 12 etelään. Kesäaikana (+1 h) 1 on pohjoisessa ja 13 etelässä.

4 Jos haluat päästä noin viiden minuutin tarkkuuteen, voit tehdä vielä kiertonopeuskorjauksen. KIERTONOPEUSKORJAUS Maapallo kiertää elliptisellä radallaan auringon kerran vuodessa. Nopeus vaihtelee ja siksi kellon näyttämään aikaan on pitkin vuotta joko lisättävä tai vähennettävä oheisen taulukon mukaiset minuutit. Huomaa, että tämä korjaus on riippuvainen päivämäärästä eikä paikasta. KIERTONOPEUSKORJAUSTAULUKKO (Luvut minuutteja kellossa) Päivä Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu

Nopeus vaihtelee ja siksi kellon näyttämään aikaan on pitkin vuotta joko lisättävä tai vähennettävä oheisen taulukon mukaiset minuutit.

5 KORJAUSTEN YHDISTELMÄ Voit yhdistää pituuspiirikorjauksen ja kiertonopeuskorjauksen ja tehdä vuositaulukon, joka pitää paikkansa juuri sinun sijainnissasi. Koska kellotaulua voi kiertää, voit pitkin vuotta säätää aina halutessasi korjaukset suoraan kelloon. Esimerkki korjausten yhdistelemisestä Australian Sydneyssä marraskuun 11. päivä: Laskemme ensin pituuspiirikorjauksen Sikäläinen virallinen normaalikelloaika on tuolla aikavyöhykkeellä määritelty pituuspiirin 150 Greenwichistä itään mukaisesti. Sydneyn pituuspiiri on n. 151, joten se sijaitsee yhden asteen sivussa. Yksi astehan tarkoittaa 4 minuuttia aurinkokellokorjauksessa. Koska Sydney on normaalikelloajan pituuspiiristä itään, korjaus on miinus-merkkinen. Laskutoimitus: 1 x -4 minuuttia = -4 minuuttia. Kiertonopeuskorjaus Oheisesta taulukosta havaitsemme, että kiertonopeuskorjaus on tuona päivänä -16 minuuttia. (Muistathan, että kiertonopeuskorjaus on riippuvainen päivämäärästä eikä sijainnista.) Yhteiskorjaus Kun lisäämme pituuspiirikorjaukseen -4 minuuttia kiertonopeuskorjauksen -16 minuuttia, saamme yhteensä -20 minuuttia. Kellotaulua tulee kiertää Sydneyssä minuutin verran vastapäivään.

päivä: Laskemme ensin pituuspiirikorjauksen Sikäläinen virallinen normaalikelloaika on tuolla aikavyöhykkeellä määritelty pituuspiirin 150 Greenwichistä itään mukaisesti. Sydneyn pituuspiiri on n.

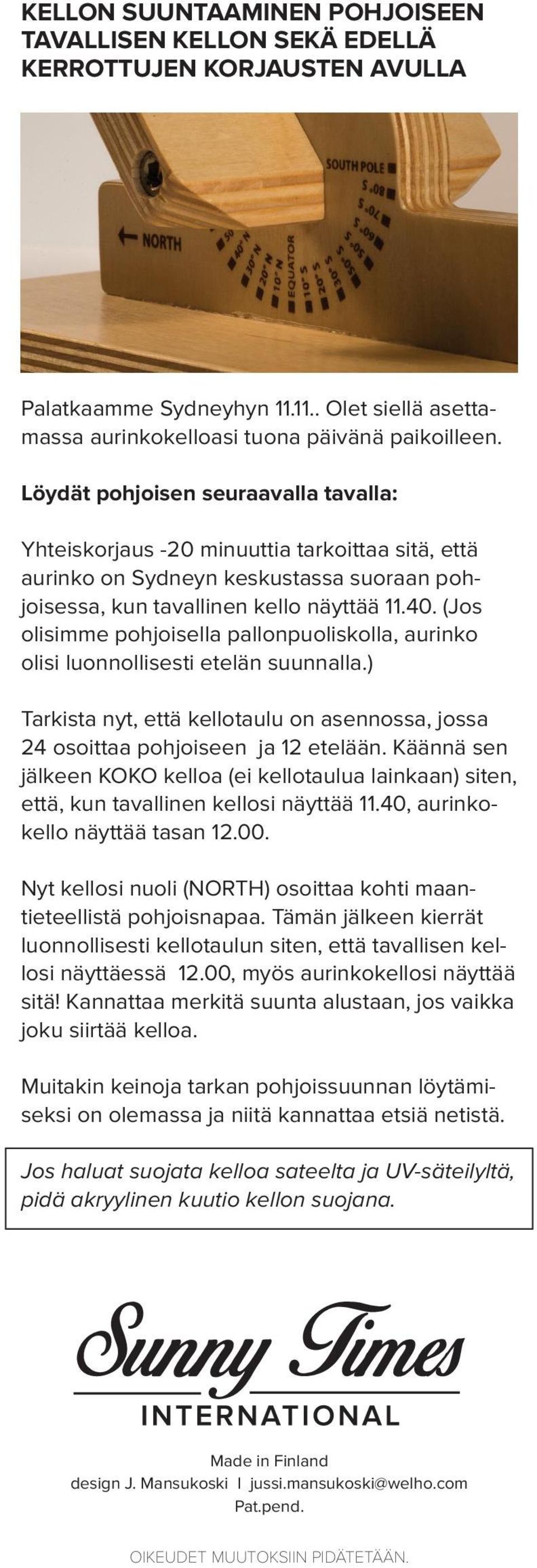

6 KELLON SUUNTAAMINEN POHJOISEEN TAVALLISEN KELLON SEKÄ EDELLÄ KERROTTUJEN KORJAUSTEN AVULLA Palatkaamme Sydneyhyn Olet siellä asettamassa aurinkokelloasi tuona päivänä paikoilleen. Löydät pohjoisen seuraavalla tavalla: Yhteiskorjaus -20 minuuttia tarkoittaa sitä, että aurinko on Sydneyn keskustassa suoraan pohjoisessa, kun tavallinen kello näyttää (Jos olisimme pohjoisella pallonpuoliskolla, aurinko olisi luonnollisesti etelän suunnalla.) Tarkista nyt, että kellotaulu on asennossa, jossa 24 osoittaa pohjoiseen ja 12 etelään. Käännä sen jälkeen KOKO kelloa (ei kellotaulua lainkaan) siten, että, kun tavallinen kellosi näyttää 11.40, aurinkokello näyttää tasan Nyt kellosi nuoli (NORTH) osoittaa kohti maantieteellistä pohjoisnapaa. Tämän jälkeen kierrät luonnollisesti kellotaulun siten, että tavallisen kellosi näyttäessä 12.00, myös aurinkokellosi näyttää sitä! Kannattaa merkitä suunta alustaan, jos vaikka joku siirtää kelloa. Muitakin keinoja tarkan pohjoissuunnan löytämiseksi on olemassa ja niitä kannattaa etsiä netistä. Jos haluat suojata kelloa sateelta ja UV-säteilyltä, pidä akryylinen kuutio kellon suojana. Made in Finland design J. Mansukoski I jussi.mansukoski@welho.com Pat.pend. OIKEUDET MUUTOKSIIN PIDÄTETÄÄN.
