2 TUOTETUNNUKSET Putkistojärjestelmä aquatherm ISO Yksi energiatehokkaimmista metodeista, niin lämpimän käyttöveden kuin lämmitys- ja jäähdytysnesteenkin siirrossa pidemmillä etäisyyksillä on maan sisään asennettujen putkistojen käyttö. Näiden sovellusten vaatimien ominaisuuksien saavuttamiseksi tarjoaa aquatherm tehtaalla esieristetyt aquatherm ISO -putkistojärjestelmät, erilaisilla, kuhunkin sovellukseen erikseen suunnitellulla putkistolla. Fusiotherm ISO - Kuituyhdisteputki SDR 7,4 Putkistojärjestelmä käyttövedelle Mitoitukset DN25 DN200 climatherm ISO - Kuituyhdisteputki SDR 11 Putkistojärjestelmä lämpimälle, kylmälle ja likavedelle Mitoitukset DN25 DN300 climatherm OT ISO - Kuituyhdisteputkisto SDR 11 Happitiivis putkistojärjestelmä lämmitysja teollisuusvesille Mitoitukset DN25 DN125 aquatherm ISO putkistot ovat PUR-kovavaahto-eristetyt PE- mantteliputkella. Kaikki mediaputket ovat muovi-kuituyhdistevalmisteita jotka soveltuvat täydellisesti, erityisesti omalle käytölleen kehitettynä, seuraavan taulukon mukaisesti: Käyttökohteet Putkiston teknisten ominaisuuksien etujen mukaan suositeltu käyttö: l Putkiston käyttö mahdollinen: m Fusiotherm ISO climatherm ISO climatherm OT ISO Juomavesiverkosto l Lämmityslaitteistot m l l Ilmastointitekniikka m l l Kylmätekniikka m l l Uimahallitekniikka l l Sadevesijärjestelmä l l Viherkastelulaitteistot l l Paineilmalaitteistot m l Geotermia m l m Teollisuusnesteet materiaalin vastustuskyky huomioituna l l l 2

3 OMINAISUUDET 1 Putkistot Materiaali ISO Putkistojärjestelmässä käytetyt mediaputket ovat kehitetty fusiolen PP-R perusraaka-aineesta. Valmistusainetta kuvaa sen erityinen lämpö- ja pursotusvakaus. Fysikaaliset ja kemialliset ominaisuudet voidaan sopeuttaa erityisesti aina käyttöä vastaavaville sovellusalueille. Varsinkin materiaalin hyvä hitsattavuus ja sulaminen, eli fusioituminen homogeniseksi yksiköksi, on tehnyt fusiotherm - Systeemin ja fusiolen PP-R.n maailmanlaajuisesti tunnetuksi jo yli 80.ssä maassa. Ympäristö Ympäristöystävällinen Polypropyleeni, fusiolen PP-R on kierrätyskelpoinen materiaali joka voidaan sinällään suoraan jauhaa, sulattaa ja jälleenkäyttää teollisuuden raaka-aineena ilman sen laadun heikkenemistä. Materiaalin valmistuksesta, jatkojalostuksesta eikä hävittämisestä aiheudu ympäristölle haitallisia aineita. Fusiolen PP-R Ympäristön puolesta! Metallideaktivaattorien käyttö Elintarvikelain hyväksymillä valmistukseen tarkoitetuilla lisäaineilla voidaan todistettavasti vähentää vaaraa metalli-ioneita aiheuttamasta vahinkoa putkimateriaalille järjestelmän äärimmäisissä käyttöolosuhteissa. Korkeampi pitkäaikais- lämpöstabilointi Turvallisuuden lisäämiseksi, huippulämpötilojen käytössä mahdollisesti esiintyviä vaikutuksia vastaan, on pitkä-aikais-lämpöstabilointia korotettu. Järjestelmien etuja Putkiston teknisten ominaisuuksien mukaan suositeltu käyttö: l Putkiston käyttö mahdollinen: m Fusiotherm ISO climatherm ISO climatherm OT ISO Alhainen lämpölaajenema l l l Hajuneutraali l Korroosioresistenssi l l l Erittäin hyvä hitsattavuus/lujuus l l l Sileä sisäseinämä l l l Korkea iskunkestävyys l l l Lämpöstabiloitu m l l Metallideaktivointi l l l Kierrätettävä l l m Ääntä ja lämpöä eristävä l l l Alhainen paino l l l 3

4 JÄRJESTELMÄKUVAUS Mediaputket Fusiotherm ISO-Kuituyhdisteputkisto SDR 7,4 Tämä putkisto, fusiolen PP-R materiaalina ja sen erityinen kuitutäyte materiaalin keskikerroksena, soveltuu ja on suunniteltu erityisesti juomavesiputkistojen asennuksiin, uusissa ja saneerattavissa kohteissa. Sen teknologia, lujuus, pitkäikäisyys sekä kustannusedullisuus ovat saavuttaneet maailmanlaajuisen, erittäin korkean arvostuksen, jo yli 80.ssä maassa. climatherm ISO-Kuituyhdisteputkisto SDR 11 climatherm-putkisto on kehitetty erityisesti juomavesiputkistoista poikkeaviin virtausjärjestelmiin, lukuisia liuoksia ja kemikaaliyhdisteitä kestäväksi. PP-R putkistojen yleisten etujen lisäksi, climatherm tarjoaa ohuemman putkiseinämänsä ansiosta suuremmat virtausmäärät kuin fusiotherm -putkisto. Mitoitukset (ulkohalkaisija) yltävät 315 mm asti. 4

5 JÄRJESTELMÄKUVAUS 1 Mediaputket climatherm OT ISO-Kuituyhdisteputkisto SDR 11 Happitiivis PP-R kerrokset hapenestokerros Uutena kehitetyllä climatherm-ot kuituyhdisteputkella aquatherm tarjoaa alalle happitiiviin monikerrosputkiston, johon on yhdistetty hapenestokerros ja joka siten täyttää DIN 4726 vaatimukset. climatherm OT kuituyhdisteputki sisältää yhdistelmänä fusiotherm - putkistojärjestelmän ohella, kaikki komponentit ilmastointi-, jäähdytys-, lämmitys- sekä teollisuuslaiteputkistoille. PP-R kuituvahviste Mitoitukset (ulkohalkaisija) yltävät 125 mm asti. Nopea työstötekniikka aquatherm ISO järjestelmä on myös vakuuttanut käyttäjänsä nopealla mutta tehokkaalla asennussekä liitostekniikallansa. Kuumittamalla putken pään ja liitososan, materiaali sulaa ja yhteenliitämisen jälkeen muodostuu irroittamaton liitos. climatherm-ot-putkien päät pitää kuoria ennen hitsaussuoritusta työkalulla nro Mitoitustaulukko OT putkille (painot ja tilavuudet s. 11) Liuosputki Fusiotherm ISO Kuituyhdisteputki SDR 7,4 climatherm ISO Kuituyhdisteputki SDR 11 climatherm OT ISO Kuituyhdisteputki SDR 11 Eristeputi Ulkohalkaisija D Mitoitus Mitoitus Mitoitus Ulkohalkaisija D 32 mm DN 25 DN 25 DN mm 40 mm DN 32 DN 32 DN mm 50 mm DN 40 DN 40 DN mm 63 mm DN 40/50 DN 50 DN mm 75 mm DN 50 DN 65 DN mm 90 mm DN 65 DN 80 DN mm 110 mm DN 80 DN 80/100 DN 80/ mm 125 mm DN 80/100 DN 100 DN mm 160 mm DN 125 DN mm 200 mm DN 150 DN mm 250 mm DN 175 DN mm 315 mm - DN mm 355 mm - DN 300* mm * valmisteilla 5

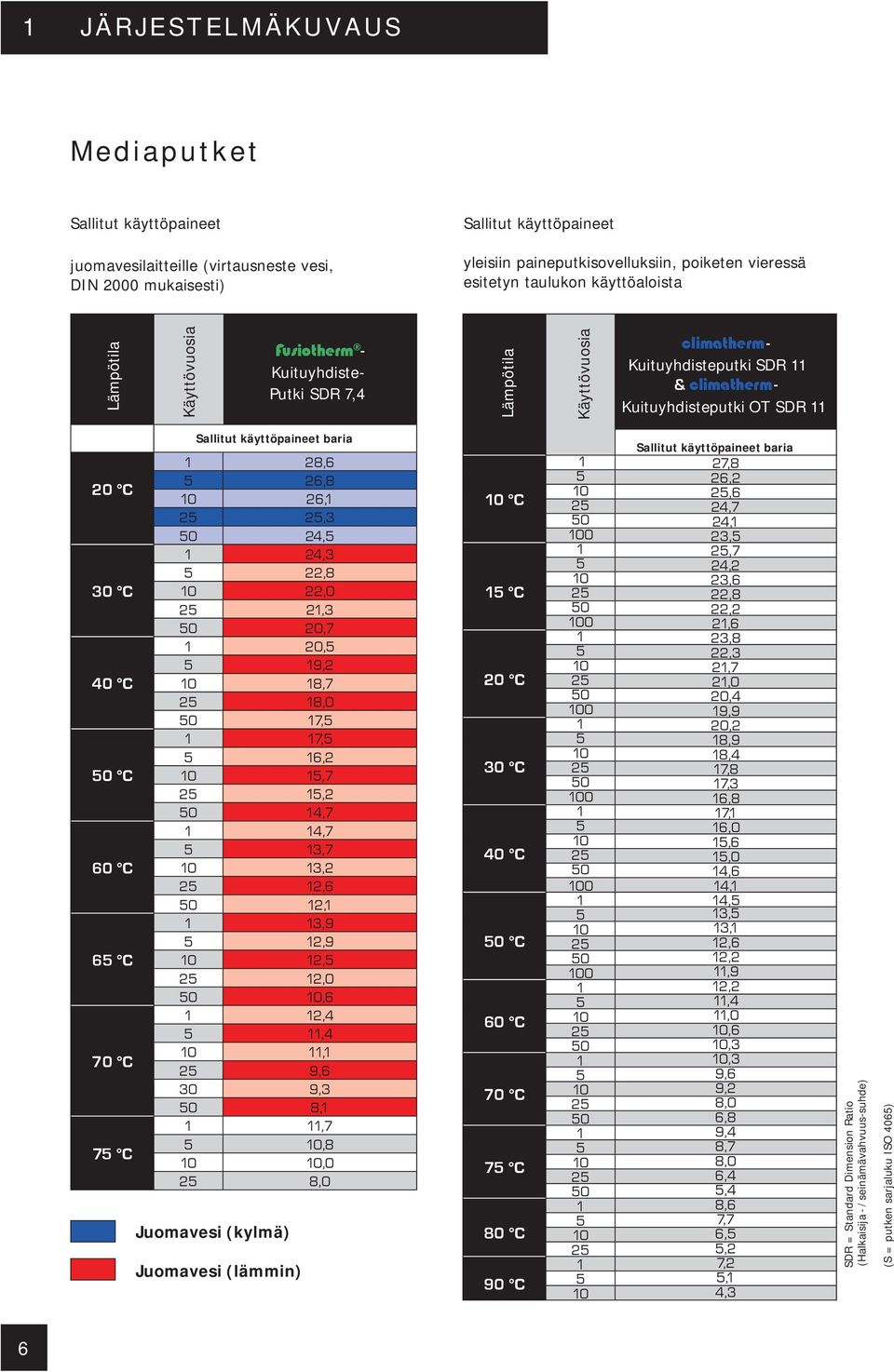

6 1 JÄRJESTELMÄKUVAUS Mediaputket Sallitut käyttöpaineet juomavesilaitteille (virtausneste vesi, DIN 2000 mukaisesti) Sallitut käyttöpaineet yleisiin paineputkisovelluksiin, poiketen vieressä esitetyn taulukon käyttöaloista Lämpötila Käyttövuosia Fusiotherm - Kuituyhdiste- Putki SDR 7,4 Lämpötila Käyttövuosia climatherm - Kuituyhdisteputki SDR 11 & climatherm - Kuituyhdisteputki OT SDR 11 Sallitut käyttöpaineet baria 1 28,6 5 26,8 20 C 10 26, , ,5 1 24,3 5 22,8 30 C 10 22, , ,7 1 20,5 5 19,2 40 C 10 18, , ,5 1 17,5 5 16,2 50 C 10 15, , ,7 1 14,7 5 13,7 60 C 10 13, , ,1 1 13,9 5 12,9 65 C 10 12, , ,6 1 12,4 5 11, ,1 70 C 25 9,6 30 9,3 50 8,1 1 11,7 5 10,8 75 C 10 10,0 25 8,0 Juomavesi (kylmä) Juomavesi (lämmin) 10 C 15 C 20 C 30 C 40 C 50 C Sallitut käyttöpaineet baria 1 27,8 5 26, , , , ,5 1 25,7 5 24, , , , ,6 1 23,8 5 22, , , , ,9 1 20,2 5 18, , , , ,8 1 17,1 5 16, , , , ,1 1 14,5 5 13, , , , ,9 1 12,2 5 11,4 60 C 10 11, , ,3 1 10,3 5 9,6 70 C 10 9,2 25 8,0 50 6,8 1 9,4 5 8,7 75 C 10 8,0 25 6,4 50 5,4 1 8,6 80 C 5 7,7 10 6,5 25 5,2 1 7,2 90 C 5 5,1 10 4,3 SDR = Standard Dimension Ratio (Halkaisija -/ seinämävahvuus-suhde) (S = putken sarjaluku ISO 4065) 6

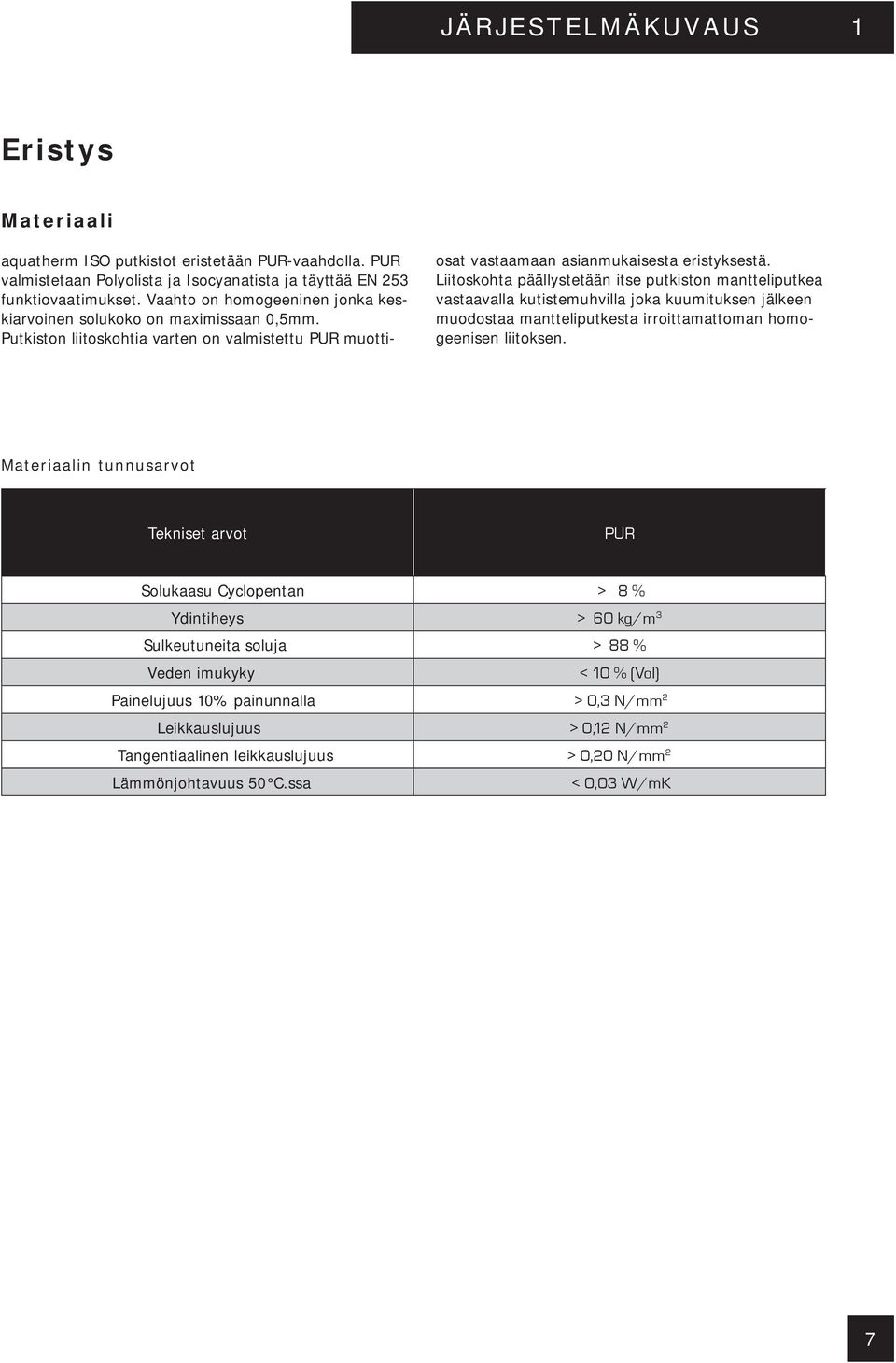

7 JÄRJESTELMÄKUVAUS 1 Eristys Materiaali aquatherm ISO putkistot eristetään PUR-vaahdolla. PUR valmistetaan Polyolista ja Isocyanatista ja täyttää EN 253 funktiovaatimukset. Vaahto on homogeeninen jonka keskiarvoinen solukoko on maximissaan 0,5mm. Putkiston liitoskohtia varten on valmistettu PUR muotti- osat vastaamaan asianmukaisesta eristyksestä. Liitoskohta päällystetään itse putkiston mantteliputkea vastaavalla kutistemuhvilla joka kuumituksen jälkeen muodostaa mantteliputkesta irroittamattoman homogeenisen liitoksen. Materiaalin tunnusarvot Tekniset arvot PUR Solukaasu Cyclopentan > 8 % Ydintiheys > 60 kg/m 3 Sulkeutuneita soluja > 88 % Veden imukyky < 10 % (Vol) Painelujuus 10% painunnalla > 0,3 N/mm 2 Leikkauslujuus > 0,12 N/mm 2 Tangentiaalinen leikkauslujuus > 0,20 N/mm 2 Lämmönjohtavuus 50 C.ssa < 0,03 W/mK 7

8 1 JÄRJESTELMÄKUVAUS Mantteliputki Materiaali aquatherm ISO Putkiston mantteliputket valmistetaan materiaalista PE, DIN EN 8075 mukaisesti. aquatherm mantteliputket ovat valmistettu vastaavien normien ja funktiovaatimusten mukaisesti, kuten teräsputkilla EN-253 Materiaalin tunnusarvot Tekniset tiedot PE 80 Tiheys, g/cm 3, ISO ,950 Myötöjännitys, MPa, DIN EN ISO Venymä myötöjännityksessä, %, DIN EN ISO Murtovenymä, %, DIN EN ISO Veto-E-Moduli, MPa, DIN EN ISO Iskusitkeys, kj/m 2, murtu- DIN EN ISO 179 maton Lovi-iskusitkeys, kj/m 2, DIN EN ISO Brinell-kovuus, MPa, DIN EN ISO Shore-lujuus, D, ISO Terminen keski-pituuslaajenemiskerroin., K-1, DIN , Lämmönjohtavuus, W/m K, DIN ,38 Sähkölujuus, läpilyönti, kv/mm, VDE Pintavastus, Ohm, DIN IEC Syttyvyys, DIN 4102 Fysiologinen turvallisuus, BgVV Kemiallinen kestokyky DIN 8075 mukaisesti B2 kyllä Täytetty Käyttöalue C 40 bis

9 JÄRJESTELMÄKUVAUS 1 aquatherm ISO Yleiskuvaus Mitoitus Mediaputki Eristeputki PUR-Eriste Ulkomitoitus Ulkohalkaisija Vahvuus 32 mm 90 mm 26,00 mm 40 mm 110 mm 32,00 mm 50 mm 110 mm 27,00 mm 63 mm 125 mm 28,00 mm 75 mm 140 mm 29,50 mm 90 mm 160 mm 32,00 mm 110 mm 200 mm 41,80 mm 125 mm 225 mm 46,50 mm 160 mm 250 mm 41,10 mm 200 mm 315 mm 52,60 mm 250 mm 400 mm 68,70 mm 315 mm 450 mm 60,50 mm 355 mm* 500 mm 64,70 mm * Valmisteilla Putkien painot ja liuostilavuudet Putkimitoitus Paino Tilavuus Mediaputki (D a ) Eristeputki Fusiotherm ISO climatherm ISO fusiotherm ISO climatherm ISO 32 mm 90 mm 1,6 kg/m 1,5 kg/m 0,423 l/m 0,539 l/m 40 mm 110 mm 2,2 kg/m 2,0 kg/m 0,660 l/m 0,834 l/m 50 mm 110 mm 2,5 kg/m 2,2 kg/m 1,029 l/m 1,307 l/m 63 mm 125 mm 3,2 kg/m 2,8 kg/m 1,647 l/m 2,074 l/m 75 mm 140 mm 4,1 kg/m 3,5 kg/m 2,323 l/m 2,959 l/m 90 mm 160 mm 5,4 kg/m 4,5 kg/m 3,358 l/m 4,252 l/m 110 mm 200 mm 7,8 kg/m 6,5 kg/m 4,999 l/m 6,359 l/m 125 mm 225 mm 9,9 kg/m 8,2 kg/m 6,472 l/m 8,199 l/m 160 mm 250 mm 14,2 kg/m 11,4 kg/m 10,599 l/m 13,430 l/m 200 mm 315 mm 22,3 kg/m 17,9 kg/m 16,558 l/m 21,010 l/m 250 mm 400 mm 35,4 kg/m 28,5 kg/m 25,901 l/m 32,861 l/m 315 mm 450 mm - 40,0 kg/m - 52,172 l/m 355 mm* 500 mm * Valmisteilla 9

10 T Y Ö K A L U T Käsihitsauslaitteet W Akkukyttöinen vetopuristuslaite Kuorintatyökalu Muhvihitsauspenkki Hitsaus Päittäishitsauslaite sis. työkalut ja hydrauliyksikön Eristemuotit
